Insert 700 C 520 Noir

Référence : 6674 44

Notice particulière d’utilisation et d’installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil.

Caractéristiques suivant EN 13229 :

Puissance nominale Rendement Taux de CO% T° fumées Mode de fonctionnement Combustible recommandé

Distance par rapport aux matériaux combustibles adjacents :

(caractéristique de l’isolant: laine de roche épaisseur 5cm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer)

Latéralement : 5.4 cm (dont 5 cm d’isolant)

Bois / bûches de 50 cm

Au fond : 10.5 cm (dont 5 cm d’isolant)

12 kW

70.8 %

0.23 % 368°C

Continu

%%c125

Caractéristiques de construction :

Raccordement au conduit de fumée par la buse

située sur le dessus de l’appareil

Longueur maximale des bûches 60 cm - Chargement en façade

2 turbines axiales à 2 vitesses –commande manuelle - mise en marche automatique forcée à partir de 50°C (interrupteur thermique situé sur la platine de commande) - 2 sorties d’air chaud ∅ 125 sur le dessus

LC – 18/12/2008 page 2/6

448.5

Masse de l’appareil 144 kg

diamètre 200 mm

Encombrement h 572 mm lg 700 mm prof 448.5 mm

Dimensions de la porte h 449 mm lg 675 mm

Dimensions de la vitre h 330 mm lg 613 mm

Plaque signalétique rivetée à l’arrière du cendrier

Page 3

Insert 700 C 520 Noir

Référence : 6674 44

INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL.

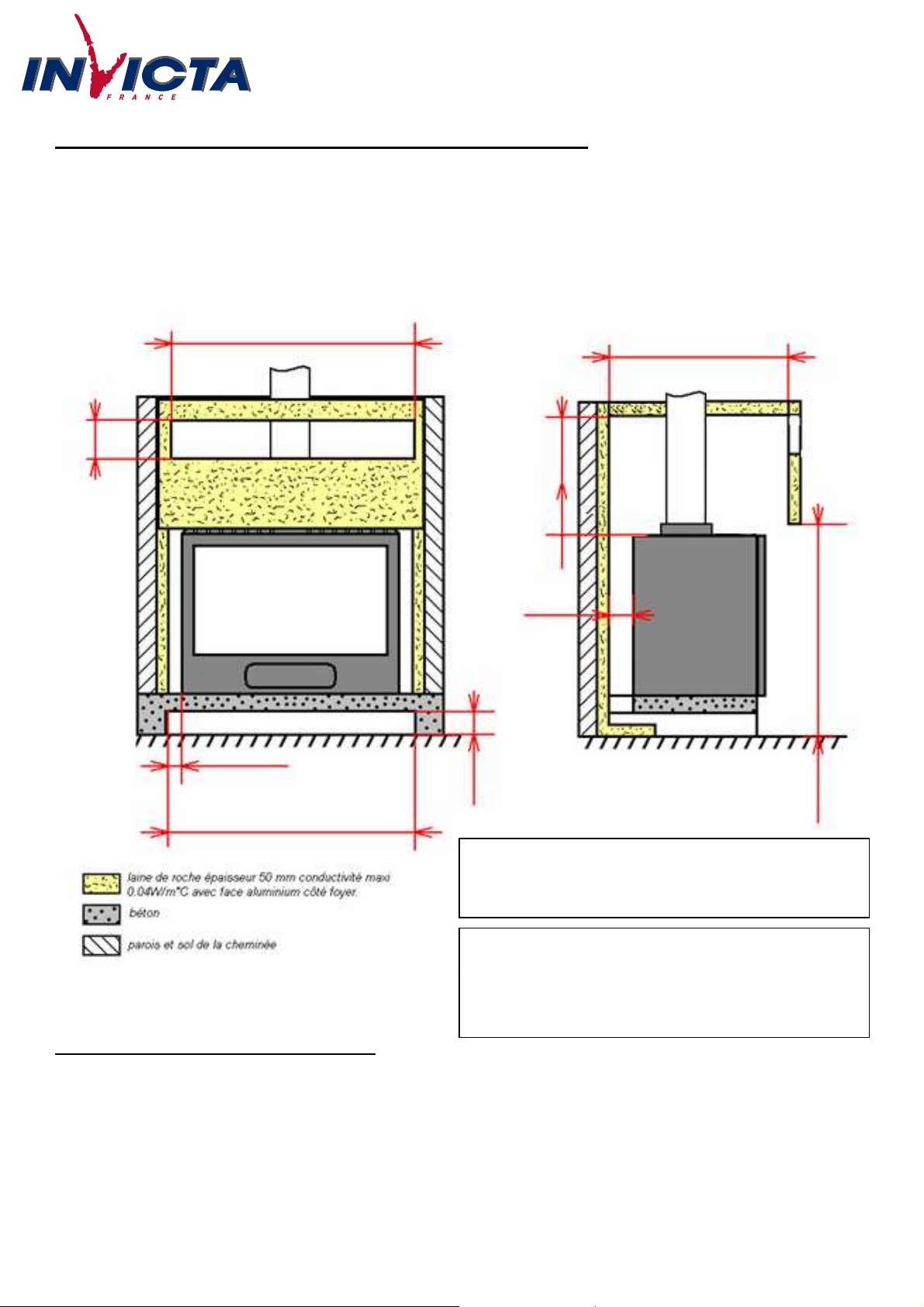

Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après. Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section de sortie de « l’air chaud »). Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées. Ouvrir les deux bouches de sortie d’air chaud situé sur le dessus du carter.

150 mm

700 mm

Insert 700 C 520

Noir

4 mm

700 mm

420 mm

55 mm

100 mm

Le câble d’alimentation ne doit pas être accessible aux utilisateurs. Prévoir une gaine ou un conduit de protection entre la sortie

Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

550 mm

800 mm

Raccordement électrique de la soufflerie

 Alimentation électrique 230 V / 50 Hz - puissance de la soufflerie : 38 W  L’appareil est livré avec un câble souple, permettant son raccordement au réseau d’alimentation électrique.

Prévoir sur l’installation fixe un dispositif de séparation omnipolaire conformément aux règles d’utilisation locales : ce dispositif permettra d’isoler l’appareil du réseau d’alimentation électrique. En particulier le branchement de la terre (fil vert et jaune) devra être effectué. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabriquant afin d’éviter un danger.  Il peut être nécessaire d’extraire l’insert de son logement : dans ce but réserver une longueur de câble suffisante pour que cette

opération puisse être effectuée sans provoquer de traction sur le câble.

LC – 18/12/2008 page 3/6

Page 4

535251

Insert 700 C 520 Noir

Référence : 6674 44

LC – 18/12/2008 page 4/6

Page 5

Manchette

∅ 125

Rondelle d’obturation

∅ 125

2 Vis tête hexagonale de 6x10

8406100

FB60

9 Rondelle de 6

4100060

Buse

∅ 200

FB60

Tirant arrière

∅ 6 longueur 425

700256

Tirant avant

∅ 6 longueur 382

FB60

1 Socle

FB6

700129

FB60

2 Vis tête fraisée de 6x20

8636200

1 Porte

FB60

700539

Axe haut de porte, goupille cannelée de

∅ 5x20

Axe bas de porte, clou lisse de

∅ 5x30

Joint de porte

∅ 8 longueur 2,46 mètres

303008

FB60

3 Attache de vitre

700262

FB60

2 Carton céramique 95x50x8

713

950

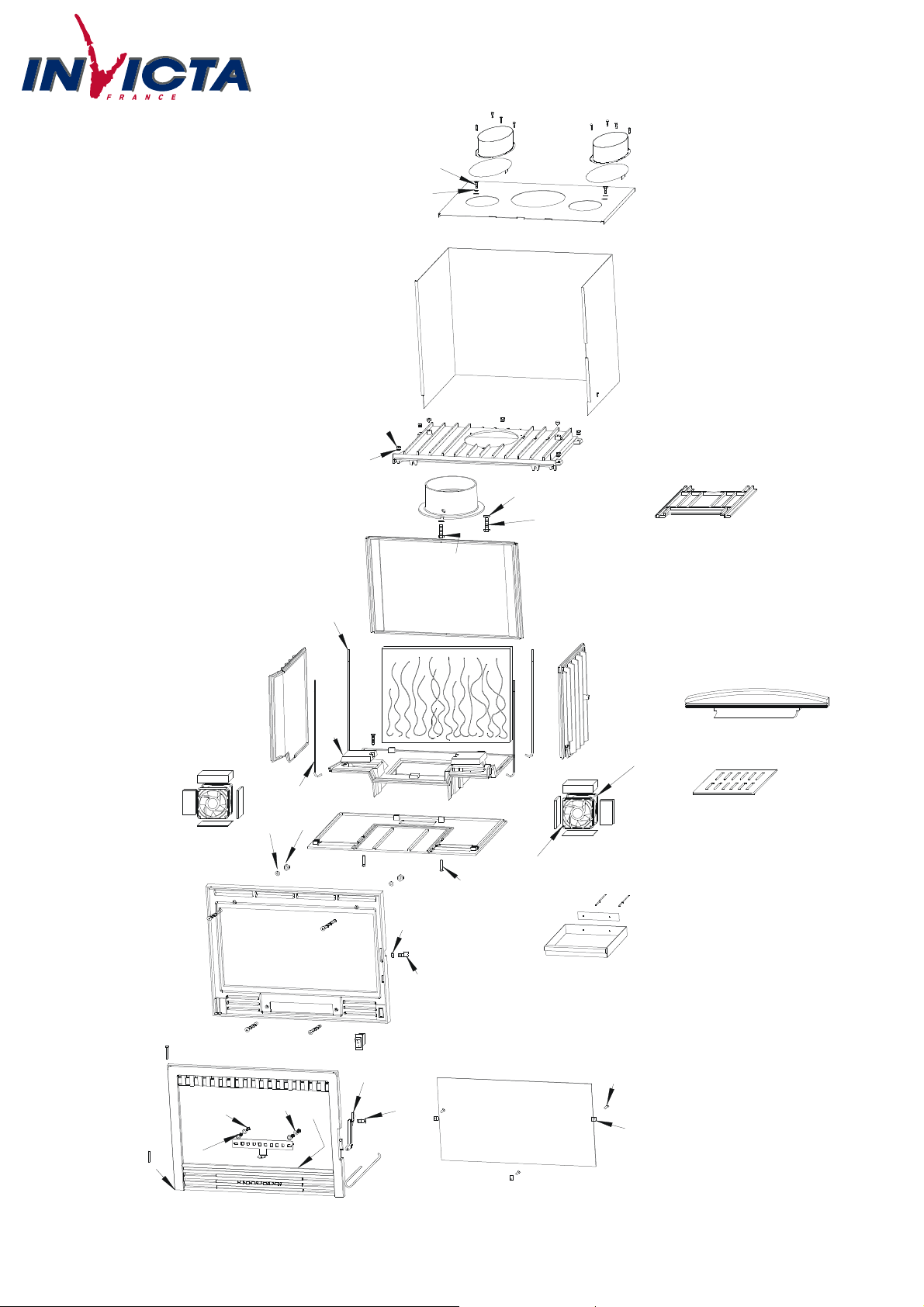

Repère Nbr DESIGNATION Référence

1 2 3 4

Insert 700 C 520 Noir

8 Vis à tôle de 2x9,5 2 2 1 Dessus de carénage

Référence : 6674 44

8614290 700312B 700313 700317C

6 7 8 9

10 12

13 14 15 16

18 19 20 21 22

24 25 26 27 28

30 31 32 33 34

3 Rondelle large de 6 1 Enveloppe de carénage 2 Entretoise 1 Avaloir 8 Ecrou hexagonal de 6

1 3 Rondelle de 8 3 Vis tête hexagonale de 8x20 1 Déflecteur 1 Fond arrière

2 1 Taque décor 1 Coté gauche 1 Coté droit 1 Embase

2 Vis tête fraisée de 6x20 1 Pare bûches 1 Grille foyère 1 Façade 2 Vis tête fraisée de 6x30

1 Ecrou hexagonal bas de 6, réglage fermeture 1 Excentrique de réglage de fermeture 2 Rivet de 3x8 1 Plaque signalétique 1 Tiroir cendrier

4110060 700314E

700231A

700442

7100060

700164 4100080 8408200

700108

700105

700250

700438

700152

700151

700205

8656200

700340

700122

700538 8636300

7130060

700253B

5203080

667444

700130A

36 37 38 39 40

42 43 44 45 46

48 49 50 51 52

54 55 56

1 1 3 Vis tête hexagonale de 6x20 2 Ressort registre 1 Registre de réglage d’air

1 Loquet d’ouverture et fermeture de porte 1 Vis de fixation du loquet 1 Crochet d’ouverture de porte 1 Vitre 3 Vis tête cylindrique de 4x8, fixation vitre

1 Interrupteur 3 positions 2 Couvercle de turbine 2 Vis de 6x20 inox, fixation couvercle 2 Carton céramique 102x35x8 2 Carton céramique 120x40x2

1 Appareillage électrique 2 Laine céramique 115x42x30 2 Ventilateur axial

6305200

0105300

8406200

700230A

700131A

700883

800251B

800255 116674A 8644080

713301

700201

8666206 713110A 713155

000002 701542

401201

LC – 18/12/2008 page 5/6

Page 6

Insert 700 C 520 Noir

Référence : 6674 44

TRES IMPORTANT

En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS» fournie avec l’appareil.

CONSEILS D’INSTALLATION

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

CONSEILS D’UTILISATION

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme, 5 ans

pour le Chêne – le sapin et les résineux sont interdit). Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser la main froide. Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte.

• Vérification avant mise en service.

Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.

 Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu

finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air).

 Puissance Nominale :

Elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 4 kg, sous forme de 2 bûches, renouvelée toutes les 60 minutes, avec le registre d’allumage fermé, voir entre-ouvert si l’appareil n’est pas en régime. Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances. Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.

• Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4 kg constituée d’une bûche pleine non refendue en

privilégiant les grands diamètres (supérieurs à 16 cm). Effectuer préalablement une mise en régime d’allure réduite en fermant le registre d’allumage pour charger ensuite sur un lit de braise à peine rougeoyant. Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :

• alterner les périodes de ralenti par des retours en fonctionnement à allure normale.

• privilégier une utilisation avec de petites charges.

Organes de réglages :

Utiliser systématiquement la main froide fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.  Registre d’allumage : L’ouverture du registre d’allumage permet d’obtenir un supplément d’air. Cette position est réservée aux opérations

d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.

SECURITE

• Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le poêle dans un

endroit où il y a beaucoup de passages.

• Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et secondaire, puis

communiquer immédiatement avec les autorités locales incendie (le 18).

• Ne jamais mettre dans l’appareil des charges de bois supérieures à celles indiquées dans les « conseils d’utilisation » (soit moins de la

moitié de la hauteur de la chambre de combustion). Il est interdit d’utiliser l’appareil comme incinérateur.

• Il est interdit d’utiliser des combustibles non recommandés et non-adaptés à l’appareil, y compris les combustibles liquides.

• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l’appareil

LC – 18/12/2008 page 6/6
