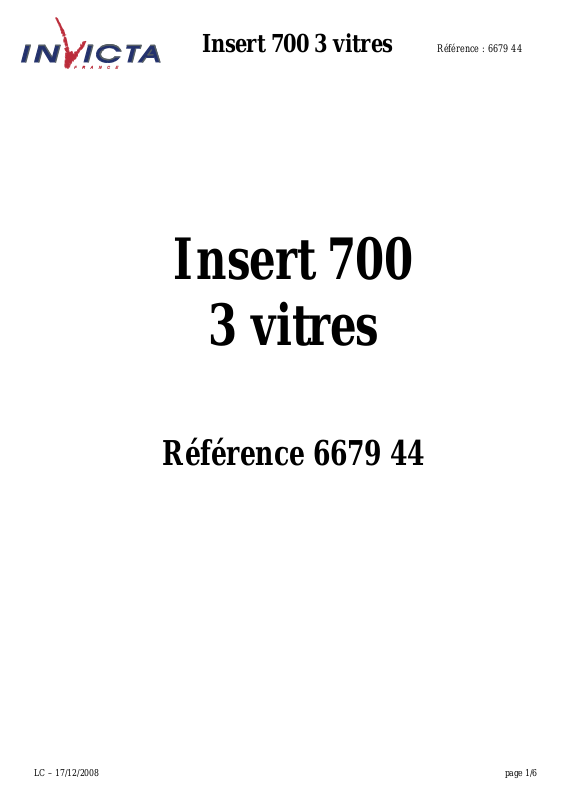

Insert 700 3 vitres

Référence : 6679 44

3 vitres

Référence 6679 44

LC – 17/12/2008 page 1/6

Page 2

704

506

125

446.5

Fiche technique AD

6679 44

Insert 700 3 vitres

Référence : 6679 44

Notice particulière d’utilisation et d’installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil.

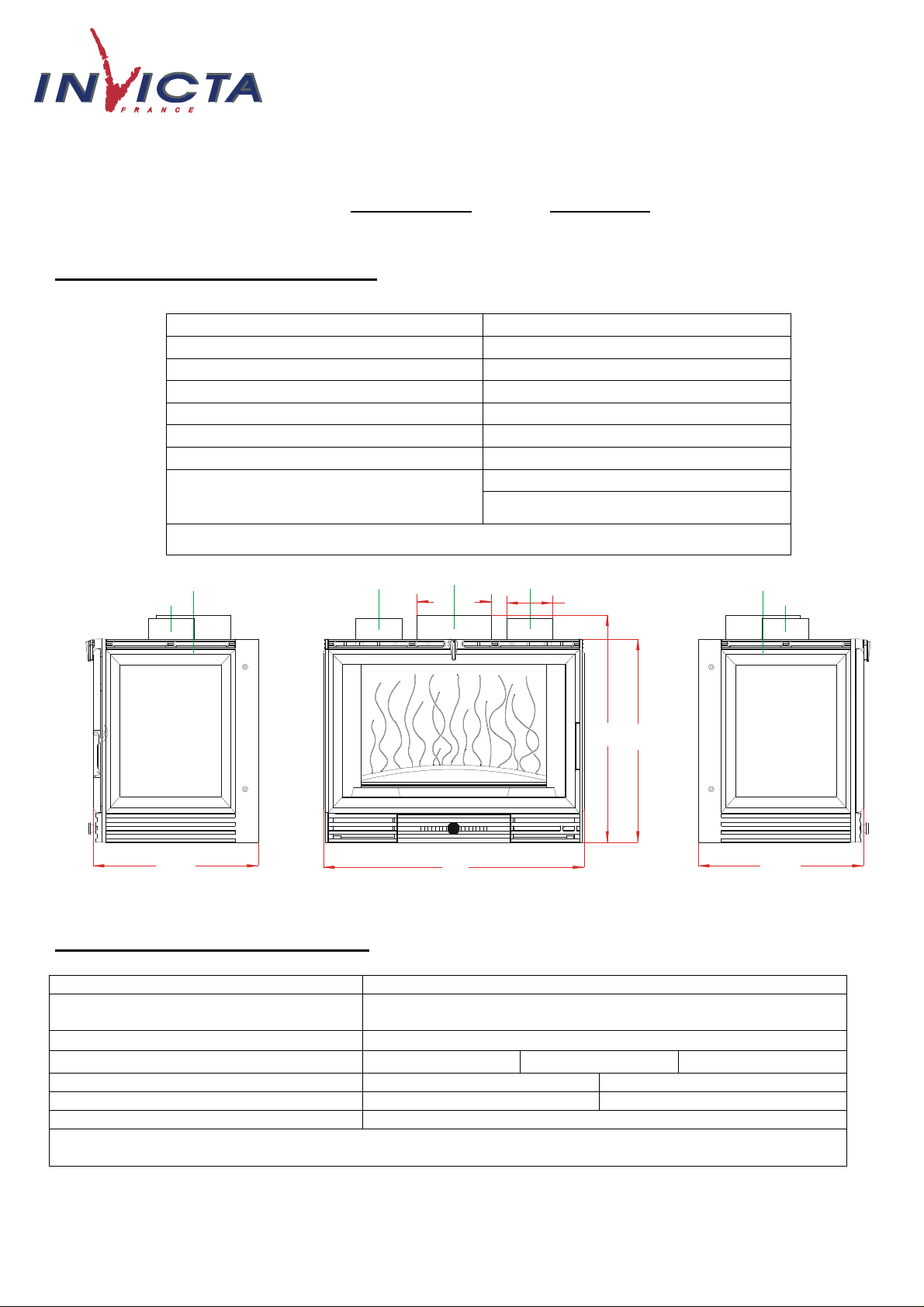

Caractéristiques suivant EN 13229 :

Puissance nominale Rendement Taux de CO% T° fumées Mode de fonctionnement Combustible recommandé

Bois / bûches de 50 cm

Débit massique des fumées

Distance par rapport aux matériaux combustibles adjacents :

(caractéristique de l’isolant: laine de roche épaisseur 5cm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer)

Latéralement : 5.4 cm (dont 5 cm d’isolant)

Au fond : 10.5 cm (dont 5 cm d’isolant)

12 kW

75 %

0.3 %

356°C

Continu

7.9 g/s

200

Caractéristiques de construction :

Masse de l’appareil 134 kg

Raccordement au conduit de fumée par la buse

située sur le dessus de l’appareil

Longueur maximale des bûches 57 cm - Chargement en façade

Encombrement h 615 mm lg 704 mm prof 446.5 mm

Dimensions des portes h 472 mm lg 680 mm Dimensions de la vitre h 397 mm lg 613 mm

Plaque signalétique rivetée à l’arrière du cendrier

2 turbines axiales à 2 vitesses –commande manuelle - mise en marche automatique forcée à partir de 50°C (interrupteur thermique situé sur la platine de commande) - 2 sorties d’air chaud ∅ 125 sur le dessus

diamètre 200 mm

LC – 17/12/2008 page 2/6

Page 3

Insert 700 3 vitres

700 mm

4 mm

150 mm

100 mm

420 mm

550 mm

800 mm

55 mm

Insert 700 3 vitres

Référence : 6679 44

INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL.

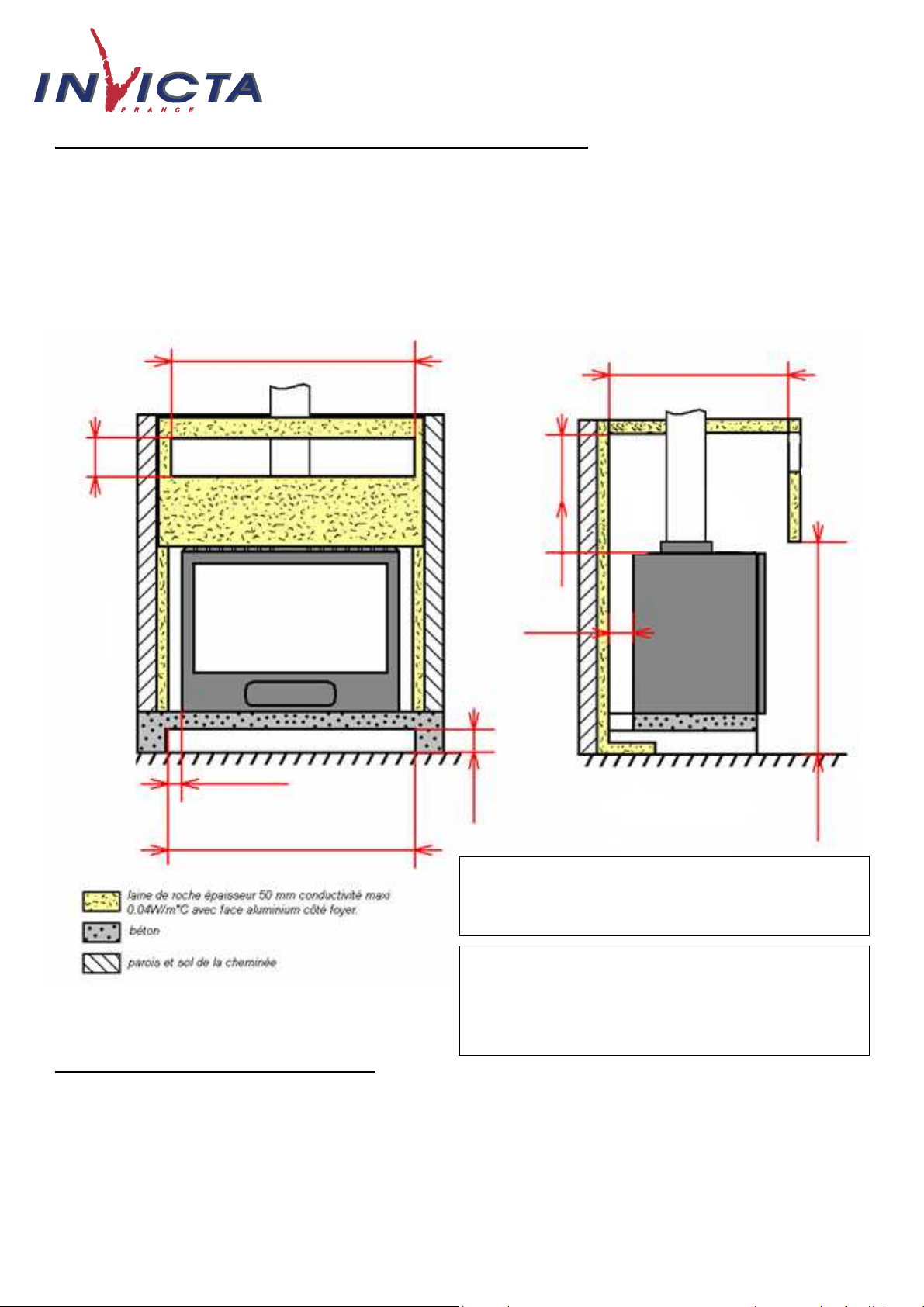

Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après. Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section de sortie de « l’air chaud »). Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées. Ouvrir les deux bouches de sortie d’air chaud situé sur le dessus du carter.

Le câble d’alimentation ne doit pas être accessible aux utilisateurs. Prévoir une gaine ou un conduit de protection entre la sortie

Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

Raccordement électrique de la soufflerie

 Alimentation électrique 230 V / 50 Hz - puissance de la soufflerie : 38 W  L’appareil est livré avec un câble souple, permettant son raccordement au réseau d’alimentation électrique.

Prévoir sur l’installation fixe un dispositif de séparation omnipolaire conformément aux règles d’utilisation locales : ce dispositif permettra d’isoler l’appareil du réseau d’alimentation électrique. En particulier le branchement de la terre (fil vert et jaune) devra être effectué. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabriquant afin d’éviter un danger.  Il peut être nécessaire d’extraire l’insert de son logement : dans ce but réserver une longueur de câble suffisante pour que cette

opération puisse être effectuée sans provoquer de traction sur le câble.

LC – 17/12/2008 page 3/6

Page 4

Insert 700 3 vitres

Référence : 6679 44

1716

LC – 17/12/2008 page 4/6

Page 5

FB60

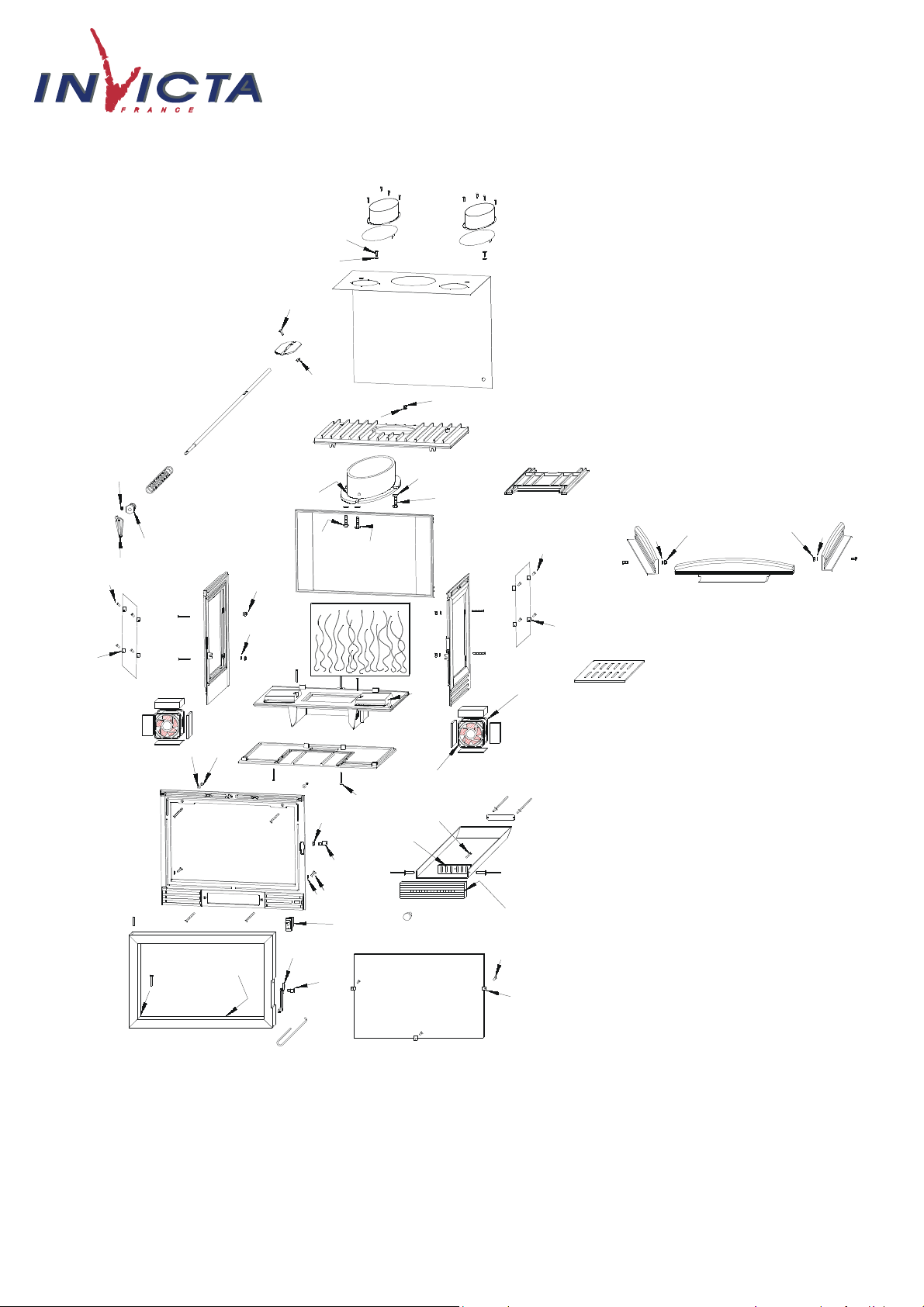

Repère Nbr DESIGNATION Référence

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68

8 Vis tôle de 2x9,5 2

Manchette ∅ 125

Rondelle ∅ 125 1 Carénage 3 Vis tête hexagonale de 8x20 2 Vis tête hexagonale de 6x10 6 Rondelle large de 6 1 Vis tête hexagonale de 5x25 1 Volet 1 Ecrou de 5 1 Tige de manœuvre du volet 1 Ressort 1 Vis pointeau de 4x8 1 Bouton de réglage du volet 1 Ecrou tige 7 Rondelle de 6 9 Ecrou de 6 1 Buse 1

Joint de buse ∅ 9, longueur 0,650 m 3 Rondelle de 8 1

Joint de porte ∅ 8, longueur 2,150 m 1 Avaloir 1 Déflecteur 1 Fond arrière 1

Tirant ∅ 6x425 1 Côté gauche vitré 1 Côté droit vitré 1 Taque décor 1 Grille foyère 1 Embase 1 Pare bûches central 1 Pare bûches latéral 1 Socle 2 Vis tête fraisée de 6x20 1 Ecrou de réglage fermeture 1 Excentrique de réglage fermeture 1 Façade 8 Vis de 6x30 2 Rivet de 3x8 1 Plaque signalétique 1 Tiroir cendrier 1 Vis tête cylindrique de 6x25 1 Registre 1 Façade cendrier 1 Bouton de cendrier 1

Joint de cendrier ∅ 5, longueur 0,6 mètre 2 Rivet de 5x16

11 Vis tête cylindrique de 4x8 11 Attache de vitre

1 Vitre 613x397x4 2 Vitre285x367x4 1 Crochet d’ouverture de porte 1 Vis de fixation du loquet 1 Loquet 1 Axe de porte haut, goupille cannelée de 5x40 1 Porte 1 Axe de porte bas, clou lisse de 5x30 1 Interrupteur 2 Couvercle de turbine 2 Vis de 6x20 inox 2 Carton céramique 110x35x8 2 Carton céramique 120x40x2 2 Carton céramique 95x50x8 1 Appareillage électrique 2 Laine céramique 2 Turbine 2 Vis à tête fraisée 6x25 2 Vis à tête hexagonale 6x16

Insert 700 3 vitres

8614290 700312B 700313 700119A 8408200 8406100 4110060 8405250

7100050 700258 700255

8714080

700292

4100060

7100060

303009

4100080

303008

700256

8656200

7130060 700253B

8636300

5203080

667944

700310D

8626250

303005

5205160

8644080

700262

116470

516675A 800255 800251B

6305400

0105300 713301

8666206

713110A 713155 713950

000002

701542

401201

8606250

8406160

700163

700563

700164

700506 700108 700501

700527 700526 700438 700122 700500 700555 700556 700129

700507

700854 700360 700120

800883

800846

700201

Référence : 6679 44

LC – 17/12/2008 page 5/6

Page 6

TRES IMPORTANT

En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS» fournie avec l’appareil.

CONSEILS D’INSTALLATION

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

CONSEILS D’UTILISATION

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme, 5 ans

pour le Chêne – le sapin et les résineux sont interdit). Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser la main froide. Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte.

• Vérification avant mise en service.

Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.

 Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu

finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air).

 Puissance Nominale :

Elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 4 kg, sous forme de 3 demies bûches fendues, renouvelée toutes les 60 minutes, avec le registre d’allumage fermé, voir entre-ouvert si l’appareil n’est pas en régime. Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances. Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.

• Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4 kg constituée d’une bûche pleine non refendue en

privilégiant les grands diamètres (supérieurs à 16 cm). Effectuer préalablement une mise en régime d’allure réduite en fermant le registre d’allumage pour charger ensuite sur un lit de braise à peine rougeoyant. Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :

• alterner les périodes de ralenti par des retours en fonctionnement à allure normale.

• privilégier une utilisation avec de petites charges.

Organes de réglages :

Utiliser systématiquement la main froide fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.  Registre d’allumage : L’ouverture du registre d’allumage permet d’obtenir un supplément d’air. Cette position est réservée aux opérations

d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.

 Registre des fumées : Situé au dessus de la porte, ce registre doit rester ouvert à l’allumage. Il est fermé une fois l’appareil en régime. Il doit être

ouvert lors des opérations de chargement, avant l’ouverture de la porte.

SECURITE

• Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le poêle dans un

endroit où il y a beaucoup de passages.

• Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et secondaire, puis

communiquer immédiatement avec les autorités locales incendie (le 18).

• Ne jamais mettre dans l’appareil des charges de bois supérieures à celles indiquées dans les « conseils d’utilisation » (soit moins de la

moitié de la hauteur de la chambre de combustion). Il est interdit d’utiliser l’appareil comme incinérateur.

• Il est interdit d’utiliser des combustibles non recommandés et non-adaptés à l’appareil, y compris les combustibles liquides.

• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l’appareil

Insert 700 3 vitres

Référence : 6679 44

LC – 17/12/2008 page 6/6
