Page 1
Insert 700
2 portes
Référence 6669 44
Insert 700 2 portes Référence : 6669 44
LC – 08/02/2010 page 1/6
Page 2
Puissance nominale
14 kW
Rendement
70.8 %
Taux de CO%
0.23 %
T° fumées
368°C
Mode de fonctionnement
Continu
Combustible recommandé
Bois / bûches de 50 cm
Débit massique des fumées
7.9 g/s
Distance par rapport aux matériaux combustibles adjacents :
Latéralement : 5.4 cm (dont 5 cm d’isolant)
Au fond : 10.5 cm (dont 5 cm d’isolant)
(caractéristique de l’isolant: laine de roche épaisseur 5cm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer)
Masse de l’appareil
142 kg
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
diamètre 200 mm
Longueur maximale des bûches
60 cm - Chargement en façade
Encombrement
h 615 mm
lg 692 mm
prof 451 mm
Dimensions de la porte
h 441 mm
lg 689 mm
Dimensions de la vitre
h 397 mm
lg 613 mm
Plaque signalétique
rivetée à l’arrière du cendrier
2 turbines axiales à 2 vitesses –commande manuelle - mise en marche automatique forcée à partir de 50°C (interrupteur thermique situé sur la platine de commande) - 2 sorties d’air chaud 125 sur le dessus
Fiche technique AD 6669 44
451
545
615
200
125
692
550
Insert 700 2 portes Référence : 6669 44
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil.
Caractéristiques suivant EN 13229 :
Caractéristiques de construction :
LC – 08/02/2010 page 2/6
Page 3
Insert 700 2
portes
700 mm
700 mm
4 mm
150 mm
100 mm
420 mm
550 mm
800 mm
55 mm
Le câble d’alimentation ne doit pas être accessible aux
utilisateurs. Prévoir une gaine ou un conduit de protection entre la sortie
Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou
mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.
Insert 700 2 portes Référence : 6669 44

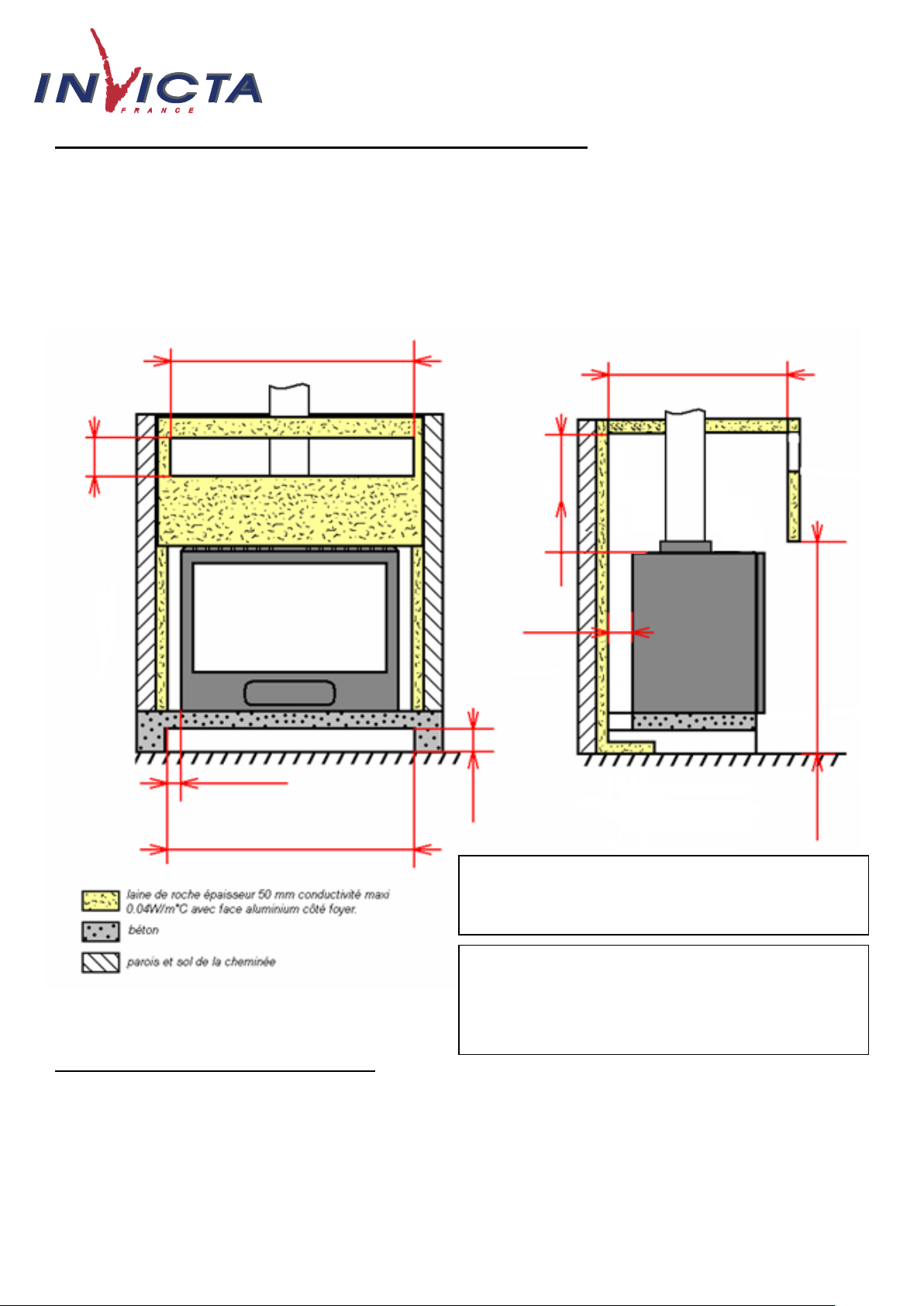

INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL.
Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après. Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section de sortie de « l’air chaud »).
Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour l es organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées. Ouvrir les deux bouches de sortie d’air chaud situé sur le dessus du carter.
Raccordement électrique de la soufflerie
Alimentation électrique 230 V / 50 Hz - puissance de la soufflerie : 38 W L’appareil est livré avec un câble souple, permettant son raccordement au réseau d’alimentation électrique.
Prévoir sur l’installation fixe un dispositif de séparation omnipolaire conformément aux règles d’utilisation locales : ce dispositif permettra d’isoler l’appareil du réseau d’alimentation électrique. En particulier le branchement de la terre (fil vert et jaune) devr a être effectué. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabriquant afin d’éviter un danger. Il peut être nécessaire d’extraire l’insert de son logement : dans ce but réserver une longueur de câble suffisante pour que cette
opération puisse être effectuée sans provoquer de traction sur le câble.
LC – 08/02/2010 page 3/6
Page 4
66
29
41
40
39
38
37
42
36
35
34
59
7
6
33
20
18
44
43
45
46
48
47
33
7
16
37
31
27
30
26
28
24
25
25
22
23
4
19
17
21
60
13
14
15
11
10
9
8
5
3
2
1
58
56
55
54
57
51
33
33
53
50
50
49
12
20
32
45
52
12
64
65
61
62
63
Insert 700 2 portes Référence : 6669 44
LC – 08/02/2010 page 4/6
Page 5

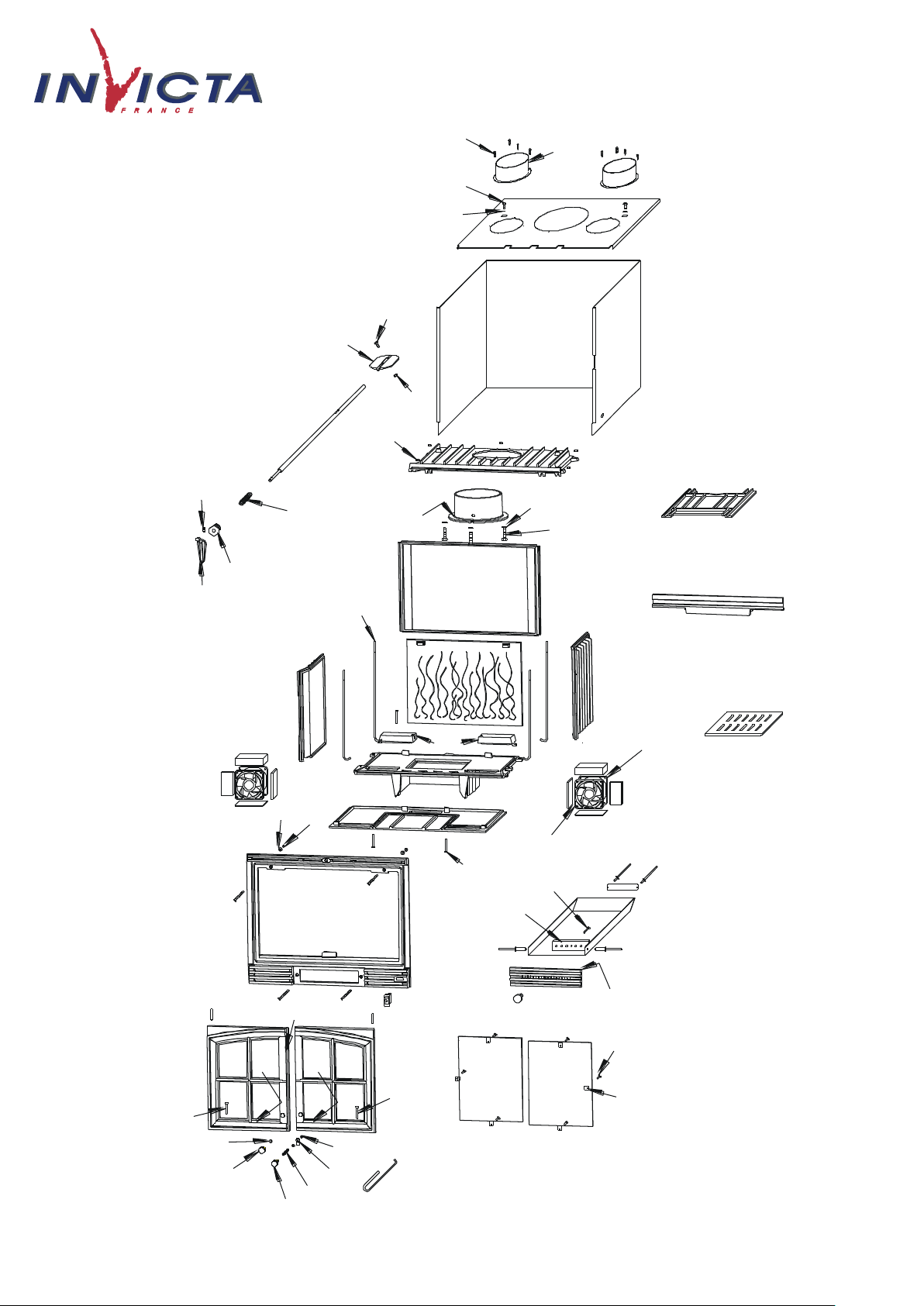

Repère
Nbr
DESIGNATION
Référence
1
8
Vis à tôle de 2x9,5
AV 8614290
2
2
Manchette 125
AT 700312B
3
1
Dessus de carénage
AT 700317D
4
3
Vis tête hexagonale de 8x20
AV 8408200
5
1
Enveloppe de carénage
AT 700316D
6
2
Vis tête hexagonale de 6x10
AV 8406100
7
5
Rondelle large de 6
AV 4110060
8
1
Vis tête hexagonale de 5x25
AV 8405250
9
1
Volet de buse
FB60 700163
10
1
Ecrou hexagonal de 5
AV 7100050
11
1
Axe de manœuvre de volet
AS 700258
12
2
Ressort de rappel de l’axe volet
AS 700255
13
1
Vis sans tête pointeau de 4x8
AV 8714080
14
1
Bouton de manœuvre du volet de buse
FB60 700563
15
1
Ecrou de maintien de l’axe volet de buse
AS 700292
16
3
Ecrou hexagonal de 6
AV 7100060
17
1
Buse 200
FB60 700164
18
1
Joint de buse 8 longueur 0,660 mètre
AI 303008
19
3
Rondelle de 8
AV 4100080
20
2
Joint de porte 8 longueur 1.05 mètres
AI 303008
21
1
Avaloir
FB60 700442
22
1
Déflecteur
FB60 700108
23
1
Fond arrière
FB60 700105
24
5
Tirant arrière 6 longueur 425
AS 700256
25
2
Coté
FB60 700104
26
1
Taque décor
FB60 700438
27
1
Grille foyère
FB60 700122
28
1
Embase
FB60 700441
29
1
Pare bûches
FB60 700577
30
1
Socle
FB60 700129
31
2
Vis tête fraisée de 6x20
AV 8656200
32
1
Façade
FB60 700419
33
4
Vis tête fraisée de 6x30
AV 8636300
34
2
Rivet de 3x8
AV 5203080
35
1
Plaque signalétique
PS 666944
36
1
Tiroir cendrier
AT 700310D
37
1
Vis tête cylindrique de 6x25
AV 8626250
38
1
Registre de réglage d’air
FB60 700854
39
1
Façade cendrier
FB60 700483
40
1
Bouton de manœuvre de réglage d’air
AS 700400A
41
1
Joint de cendrier 5 longueur 0,6 mètre
AI 303005
42
2
Rivet de 5x16
AV 5205160
43
6
Vis tête cylindrique de 4x8, fixation vitre
AV 8644080
44
6
Attache de vitre
AS 700262
45
2
Vitre 357x270x4
AX 116669A
46
1
Crochet d’ouverture de porte
AS 800255
47
2
Axe haut de porte, goupille 5x40
AV 6305400
48
1
Porte gauche
FB60 700449
49
1
Porte droite
FB60 700469
50
2
Axe bas de porte, goupille 5x30
AV 0105300
51
1
Interrupteur 3 positions
AL 713301
52
2
Couvercle de turbine
FB60 700201
53
2
Vis de 6x20 inox, fixation couvercle
AV 8666206
54
2
Carton céramique 110x35x8
AI 713110A
55
2
Carton céramique 120x40x2
AI 713155
56
2
Carton céramique 95x50x8
AI 713950
57
1
Appareillage électrique
AL 000002
58
2
Laine céramique 115x42x30
AI 701542
59
2
Ventilateur axial
AL 401201
60
5
Ecrou embase Ø 6
AV 7220060
61
1
Axe de fermeture droit
AS 610151A
62
1
Loquet de fermeture
KAS 49513
63
2
Ecrou bas de 8
AV 7130080
64
1
Ecrou hexagonal de 8
AV 7100080
65
1
Axe de fermeture gauche
AS 610156A
66
1
Joint plat de 7x3 longueur 0.442 mètres
KAI 010080
Insert 700 2 portes Référence : 6669 44
LC – 08/02/2010 page 5/6
Page 6
Insert 700 2 portes Référence : 6669 44
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS»
fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme, 5 ans
pour le Chêne – le sapin et les résineux sont interdit). Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser la main froide.
Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la
porte.
Vérification avant mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu
finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais en maintenant toujours l’appareil sous surveillance. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil.
Puissance Nominale :
Elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 4 kg, sous forme de 3 demies bûches fendues, renouvelée toutes les 60
minutes, avec le registre d’allumage fermé, voir entre-ouvert si l’appareil n’est pas en régime. Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances. Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du
combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.
Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4 kg constituée d’une bûche pleine non refendue en
privilégiant les grands diamètres (supérieurs à 16 cm). Effectuer préalablement une mise en régime d’allure réduite en fermant le registre d’allumage pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :
alterner les périodes de ralenti par des retours en fonctionnement à allure normale. privilégier une utilisation avec de petites charges.
Organes de réglages :
Utiliser systématiquement la main froide fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre d’allumage : L’ouverture du registre d’allumage permet d’obtenir un supplément d’air. Cette position est réservée aux opérations
d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.
Registre des fumées : Situé au dessus de la porte, ce registre doit rester ouvert à l’allumage. Il est fermé une fois l’appareil en régime. Il doit être
ouvert lors des opérations de chargement, avant l’ouverture de la porte.
SECURITE
Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le poêle dans un
endroit où il y a beaucoup de passages.
Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et second aire, puis
communiquer immédiatement avec les autorités locales incendie (le 18).
Ne jamais mettre dans l’appareil des charges de bois supérieures à celles indiquées dans les « conseils d’utilisation » (soit moins de la
moitié de la hauteur de la chambre de combustion). Il est interdit d’utiliser l’appareil comme incinérateur.
Il est interdit d’utiliser des combustibles non recommandés et non-adaptés à l’appareil, y compris les combustibles liquides.  La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l’appareil
LC – 08/02/2010 page 6/6
