Page 1

Insert 600

Insert 600 Turbo

Référence : 6660 14

Turbo

Référence 6660 14

LC – 18/12/2008 page 1/6

Page 2

Ø 125

Ø 180

580

Fiche t

echnique AD 6660 14

Insert 600 Turbo

Référence : 6660 14

Notice particulière d’utilisation et d’installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil.

Caractéristiques suivant EN 13229 :

Puissance nominale Rendement Taux de CO% T° fumées Mode de fonctionnement Combustible recommandé

Bois / bûches de 33 cm

Débit massique des fumées

Distance par rapport aux matériaux combustibles adjacents :

(caractéristique de l’isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté

Latéralement : 5.4 cm (dont 5 cm d’isolant)

Au fond : 10.5 cm (dont 5 cm d’isolant)

foyer)

8 kW

70 %

0.3 %

279 °C

Continu

9.3 g/s

Caractéristiques de construction :

Raccordement au conduit de fumée par la buse

située sur le dessus de l’appareil

Longueur maximale des bûches 47 cm - Chargement en façade

2 turbines axiales à 1 vitesse – commande manuelle - mise en marche automatique forcée à partir de 50°C (interrupteur thermique situé sur la platine de commande) - 2 sorties d’air chaud ∅ 125 sur le dessus

LC – 18/12/2008 page 2/6

405

Masse de l’appareil 100 kg

diamètre 180 mm

Encombrement h 550 mm lg 580 mm prof 405 mm

Dimensions des portes h 410 mm lg 555 mm Dimensions de la vitre h 350 mm lg 495 mm

Plaque signalétique rivetée à l’arrière du cendrier

Page 3

Insert 600 Turbo

Référence : 6660 14

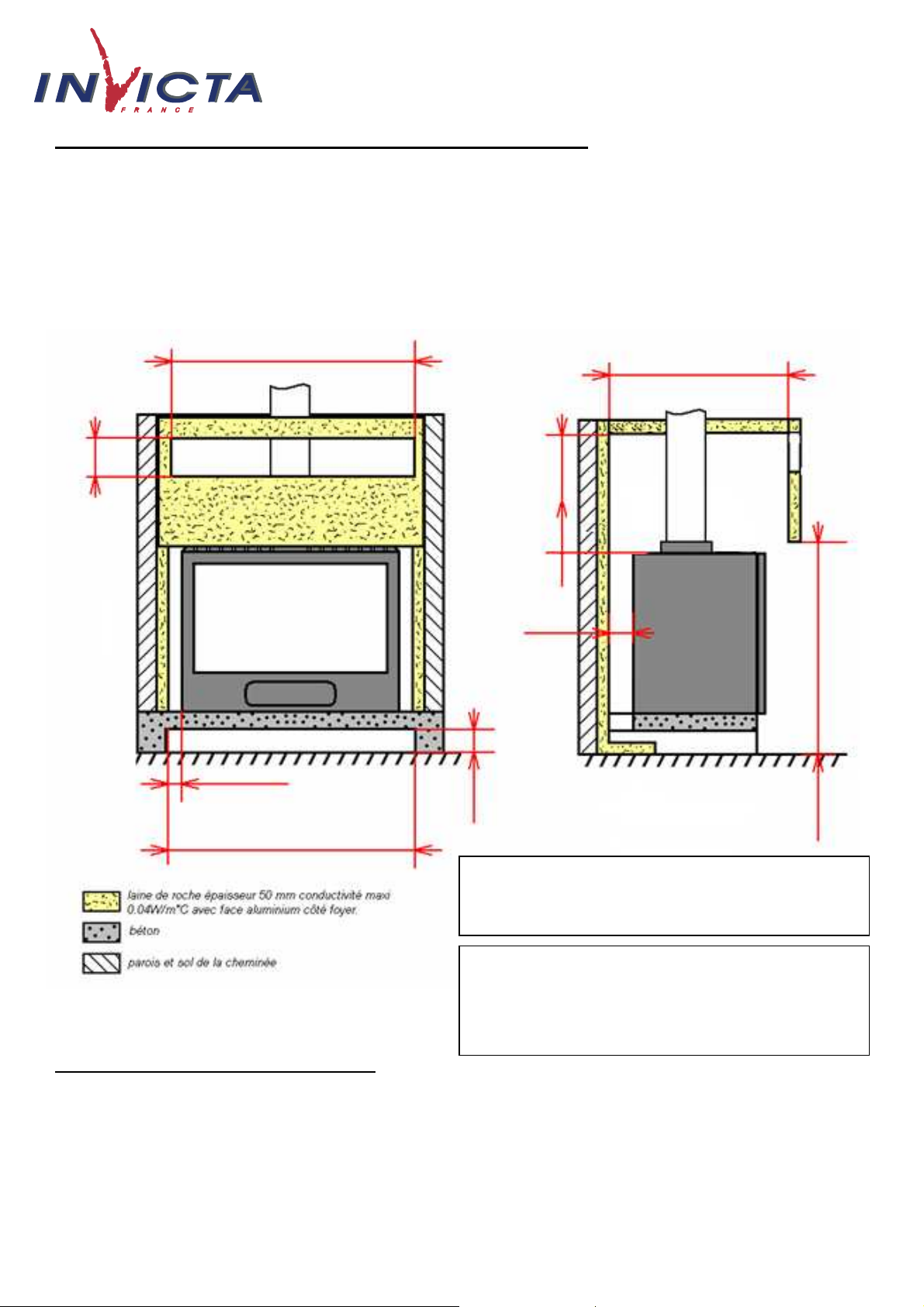

INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL.

Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après. Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section de sortie de « l’air chaud »). Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées. Ouvrir les deux bouches de sortie d’air chaud situé sur le dessus du carter.

150 mm

600 mm

Insert 600 Turbo

4 mm

600 mm

550 mm

420 mm

55 mm

100 mm

Le câble d’alimentation ne doit pas être accessible aux utilisateurs. Prévoir une gaine ou un conduit de protection entre la sortie

Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

800 mm

Raccordement électrique de la soufflerie

 Alimentation électrique 230 V / 50 Hz - puissance de la soufflerie : 24 W  L’appareil est livré avec un câble souple, permettant son raccordement au réseau d’alimentation électrique.

Prévoir sur l’installation fixe un dispositif de séparation omnipolaire conformément aux règles d’utilisation locales : ce dispositif permettra d’isoler l’appareil du réseau d’alimentation électrique. En particulier le branchement de la terre (fil vert et jaune) devra être effectué. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabriquant afin d’éviter un danger.  Il peut être nécessaire d’extraire l’insert de son logement : dans ce but réserver une longueur de câble suffisante pour que cette

opération puisse être effectuée sans provoquer de traction sur le câble.

LC – 18/12/2008 page 3/6

Page 4

474546

Insert 600 Turbo

Référence : 6660 14

LC – 18/12/2008 page 4/6

Page 5

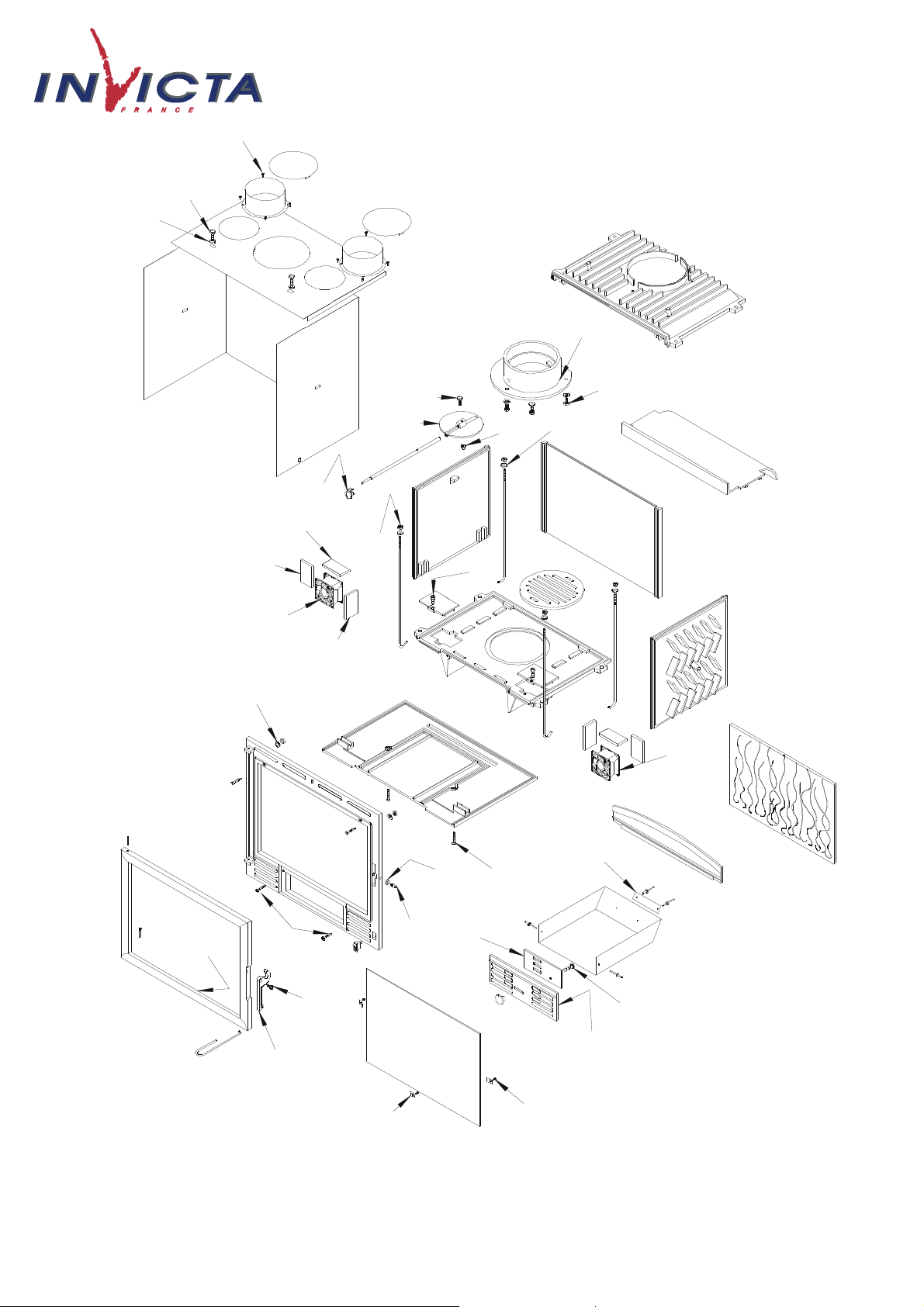

Repère Nbr DESIGNATION Référence

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59

Rondelle d’obturation ∅ 125

Manchette ∅ 125

1 Dessus de carénage AT 600402 2 Vis tête hexagonale de 6x10 + rondelle large de 6 AV 8406100 1 Enveloppe de carénage AT 600401D 1 Avaloir FB60 600106 1

Buse ∅ 180/153

3 Vis tête hexagonale de 6x16 + rondelle de 6 AV 8406160 1 Déflecteur FB60 600111 1 Vis tête hexagonale de 5x25 AV 8405250 1 Volet de buse FB60 600115 1 Axe de manœuvre du volet de buse AS 600300B 1 Bouton de manœuvre du volet FB60 700217 2 Coté réversible FB60 600105 1 Fond arrière FB60 600104 4

Tirant crochet de ∅ longueur 382

7 Ecrou hexagonal de 6 + rondelle de 6 AV 7100060 1 Grille foyères FB60 600103 1 Embase FB60 600101 2 Couvercle de turbine FB60 600102 2 Vis inox tête ronde hexagonale creux de 6x20 AV 8666206 4 Carton céramique 80x50x8 AI 713080 2 Carton céramique 86x40x8 AI 713090 2 Turbine axiale AL 400801 1 Ensemble électrique AL 000003 1 Dessous socle FB60 600100 2 Vis tête fraisée de 6x20 AV 8656200 1 Taque décor FB60 600131 1 Pare bûches FB60 600132 1 Façade FB60 600108 2 Vis tête fraisée de 6x40 AV 8636400 2 Vis tête fraisée de 6x30 AV 8636300 1 Axe excentrique de réglage de porte AS 700253B 1 Ecrou hexagonal bas de réglage de fermeture M6 AV 7130060 1 Interrupteur 2 position AL 708001 1 Tiroir cendrier AT 600400C 2 Rivet de 5x16 AV 5205160 2 Rivet de 3x8 AV 5203080 1 Plaque signalétique PS 666014 1 Vis tête cylindrique de 6x25 AV 8626250 1 Registre de réglage d’air FB60 600114 1 Façade cendrier FB60 600113 1 Bouton de manœuvre de réglage d’air FB60 700120 1

Joint de cendrier et de buse ∅ 5 longueur 1,052 m

1 Vitre 495x350x4 AX 116660 3 Attache de vitre AS 700262 4 Vis tête cylindrique de 4x8, fixation de la vitre AV 8644080 1

Axe de porte haut goupille lisse de ∅ 5x30

1 Porte FB60 600126 1

Axe de porte bas clou de ∅ 5x30

1 Loquet de fermeture de porte FB60 700880 1 Vis de fixation du loquet AS 800251B 1 Crochet d’ouverture de porte AS 800255 1

Joint de porte ∅ 7 longueur 1,780 mètres

1 Vis pointeau (fixation du bouton 13) de 4x8 AV 8714080 1 Ecrou hexagonale de 5 AV 7100050 3 Rondelle large Ø 6 9 Rondelle Ø 6 8 Vis tôle cylindrique pozy 4,2x9,5

Insert 600 Turbo

AT 700313 AT 700312B

FB60 600107

AS 700250

AI 303005

AV 6325300

AV 0105300

AI 303007

AV 4110060 AV 4100060 AV 8614290

Référence : 6660 14

LC – 18/12/2008 page 5/6

Page 6

TRES IMPORTANT

En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS» fournie avec l’appareil.

CONSEILS D’INSTALLATION

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

CONSEILS D’UTILISATION

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme, 5 ans

pour le Chêne – le sapin et les résineux sont interdit). Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser la main froide. Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte.

• Vérification avant mise en service.

Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.

 Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu

finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air).

 Puissance Nominale :

Elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3 kg, sous forme de 1 demie bûche fendue, renouvelée toutes les 60 minutes, avec le registre d’allumage fermé, voir entre-ouvert si l’appareil n’est pas en régime. Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances. Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.

• Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 3 kg constituée d’une bûche pleine non refendue en

privilégiant les grands diamètres (supérieurs à 16 cm). Effectuer préalablement une mise en régime d’allure réduite en fermant le registre d’allumage pour charger ensuite sur un lit de braise à peine rougeoyant. Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :

• alterner les périodes de ralenti par des retours en fonctionnement à allure normale.

• privilégier une utilisation avec de petites charges.

Organes de réglages :

Utiliser systématiquement la main froide fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.  Registre d’allumage : L’ouverture du registre d’allumage permet d’obtenir un supplément d’air. Cette position est réservée aux opérations

d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.

 Registre des fumées : Situé au dessus de la porte, ce registre doit rester ouvert à l’allumage. Il est fermé une fois l’appareil en régime. Il doit être

ouvert lors des opérations de chargement, avant l’ouverture de la porte.

SECURITE

• Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le poêle dans un

endroit où il y a beaucoup de passages.

• Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et secondaire, puis

communiquer immédiatement avec les autorités locales incendie (le 18).

• Ne jamais mettre dans l’appareil des charges de bois supérieures à celles indiquées dans les « conseils d’utilisation » (soit moins de la

moitié de la hauteur de la chambre de combustion). Il est interdit d’utiliser l’appareil comme incinérateur.

• Il est interdit d’utiliser des combustibles non recommandés et non-adaptés à l’appareil, y compris les combustibles liquides.

• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l’appareil

Insert 600 Turbo

Référence : 6660 14

LC – 18/12/2008 page 6/6
