Page 1
AF616944
Poêle ILÔT Référence : 6169 44
Poêle à bois
ILÔT
Référence 6169 44
LC, le 10/11/2011 Page 1 sur 10
Page 2
e
AF616944
Poêle ILÔT Référence : 6169 44
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale et le « Guide d’utilisation du poêle
ILOT » , également livré s avec l’appar ei l.
Caractéristiques suivant EN 13240 :
Puissance nominale 8 kW
Rendement 78 %
Taux de CO% 0.04 %
Concentration de poussières rejetées à
13% d’O2
20 mg/Nm
3
T° fumées 290 °C
Mode de fonctionnement Intermittent
Combustible reco mmandé
Bois / bûches fendues de 25 cm
longueur maxi possible : 30 cm
Débit massique des fumées 7.9 g/s
Protection du sol : placer l’appareil sur une dalle en béton, épaisseur 45mm, recouverte d’une
face réfl échi ss an te côté ap p areil (pla qu e métallique type inox, ou face céramisée bril lante),
Distance minimale à respecter par rapport aux matériaux combustibles adjacents :
Latéral : 60 cm
Arrière : 40 cm
Distance min imale à resp ecter par r ap port aux ma tériaux incombusti bl es adjacents : 15 cm
Possibilité de
raccordement de
l’air comburant
Caractéristiques de construction :
Masse de l’appar eil 160 kg
Raccor d ement au conduit d e fumée Départ arri èr e - diamètre 1 5 0 mm
Raccordement du circuit d’air comburant par la
buse située en bas d e l’ appareil
Encombrement h 715 mm Lg 613 mm prof 619 mm
Dimensions de la port
Dimensions de la vitre h 550 mm lg 260 mm
Plaque signalétique rivetée à l’arrière du cen dr ier
LC, le 10/11/2011 Page 2 sur 10
h 612 mm Lg 310 mm
diamètre 100 mm
Page 3
y
Poêle ILÔT Référence : 6169 44
INSTRUCTION POUR L’INSTALLAT ION DE L’ APPAR EIL.
Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est
nécessa ire de res p ecter l es di s tances min imales ind iquées sur le schéma ci-dessous .
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du
mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 150 mm.
VUE DE DESSUS DE L’INSTALLATION DU POELE
Mur arrière
400 mm
Mur latéral
AF616944
600 mm
Mur arrière
Dalle en béton, épaisseur
45mm recouverte d’une
plaque réfléchissante côté
appareil (plaque
métallique type inox)
1220 mm
LC, le 10/11/2011 Page 3 sur 10
400 mm
Plaque réfléchissante
pe inox)
(t
Page 4
AF616944
Poêle ILÔT Référence : 6169 44
LC, le 10/11/2011 Page 4 sur 10
Page 5

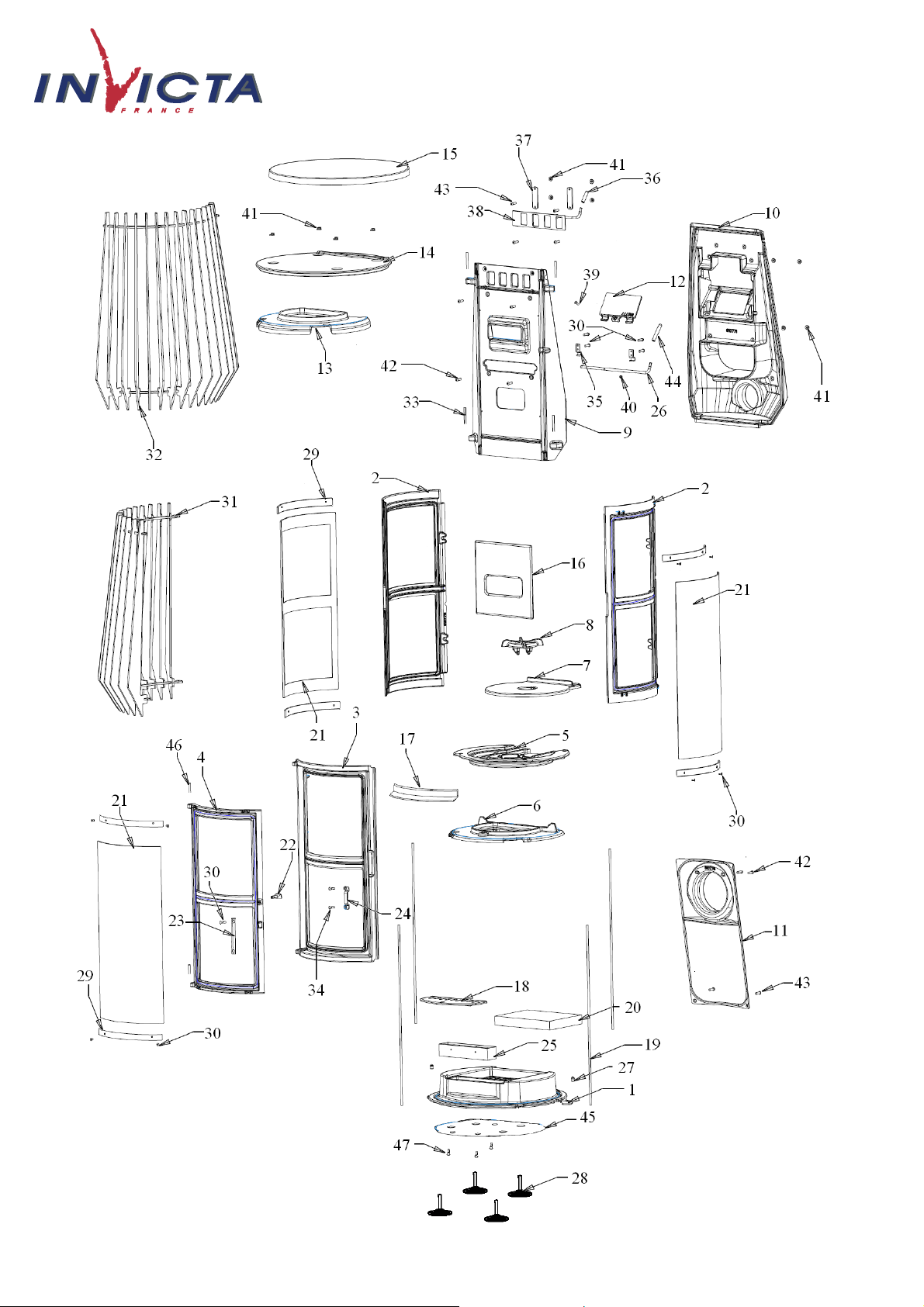

Repère Nbr Désignation Référence
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
1 Socle FB610770U
2 coté FB610773J
1 Façade FB610780U
1 Porte FB610774U
1 Distributeur FB610778B
1 Guide air FB610786B
1 Sol foyère FB610779B
1 Cache brûleur FB610787B
1 Fond FB610772U
1 Arrière FB610771J
1 Trappe buse FB610776B
1 Clapet FB610777B
1 Déflecteur FB610775B
1 Avaloir FB610781B
1 Dessus FB610782B
1 Taque supérieure FB610785B
1 Chenet FB610788B
1 Grille FB610783B
4 tirants AS610157A
1 Vermiculite AI703120A
3 vitre AX766169A
1 Mentonnet AS610165A
1 Poignée AT610204A
1 Fermoir AT610205A
1 Cendrier AT610208A
1 Tringlerie de clapet AT610209A
2 Butée à bille AS900101A
4 Pied réglable AS610169
6 Barre de Clams AT610210A
16 Vis bhc M4x10 A V8684100
1 Volet gauche AS610167A
1 Volet droit AS610166A
4 Goupille 6x40 cannelée AV6306400
2 Vis FHC M5x12 AV8635120
2 Crochet de tringlerie AT610141B
1 Bouton inox 65mm AS700102A
2 Bride de registre AT610207A
1 Registre primaire AT610206A
1 Vis TH 5x12 AV8405120
1 Ecrou M5 AV7100050
15 Ecrou M6 embase AV7220060
6 Vis fhc M6x50 AV8636500
7 Vis bhc M6x20 AV8686200
1 Bouton inox court AS750120B
1 Ecran de sol AT610211A
2 Goupilles 5x30 AV6305300
3 Vis TH 6x10 AV8406100
AF616944
Poêle ILÔT Référence : 6169 44
LC, le 10/11/2011 Page 5 sur 10
Page 6
Poêle ILÔT Référence : 6169 44
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR
PÔÊLES A BOIS » fournie avec l ’ apparei l.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être de 12 Pascals. Cette mesur e est véri fi able en ch au ff e à l’ai d e d ’un manomèt re.
Un modérateur de tirage e st néce ssa ir e dans pre sque tous le s cas pour ré g ule r le tirag e préconisé.
PRESENTATION DU POÊLE
Le fonctionnement du poêle ILÔT est basé sur le principe de la combustion inversée :
Le combustible est chargé dans la chambre de combustion supérieure.
A haute température, le bois libère des gaz combustibles qui, orientés vers le bas de l’appareil, vont s’embraser et former une
flamme descendante.
Logement cendrier
Poignée
Registre d’ai r pri maire
Chambre supérieure
Commande d’inversion de la
combustion
Brûleur
Chambre inféri eure
AF616944

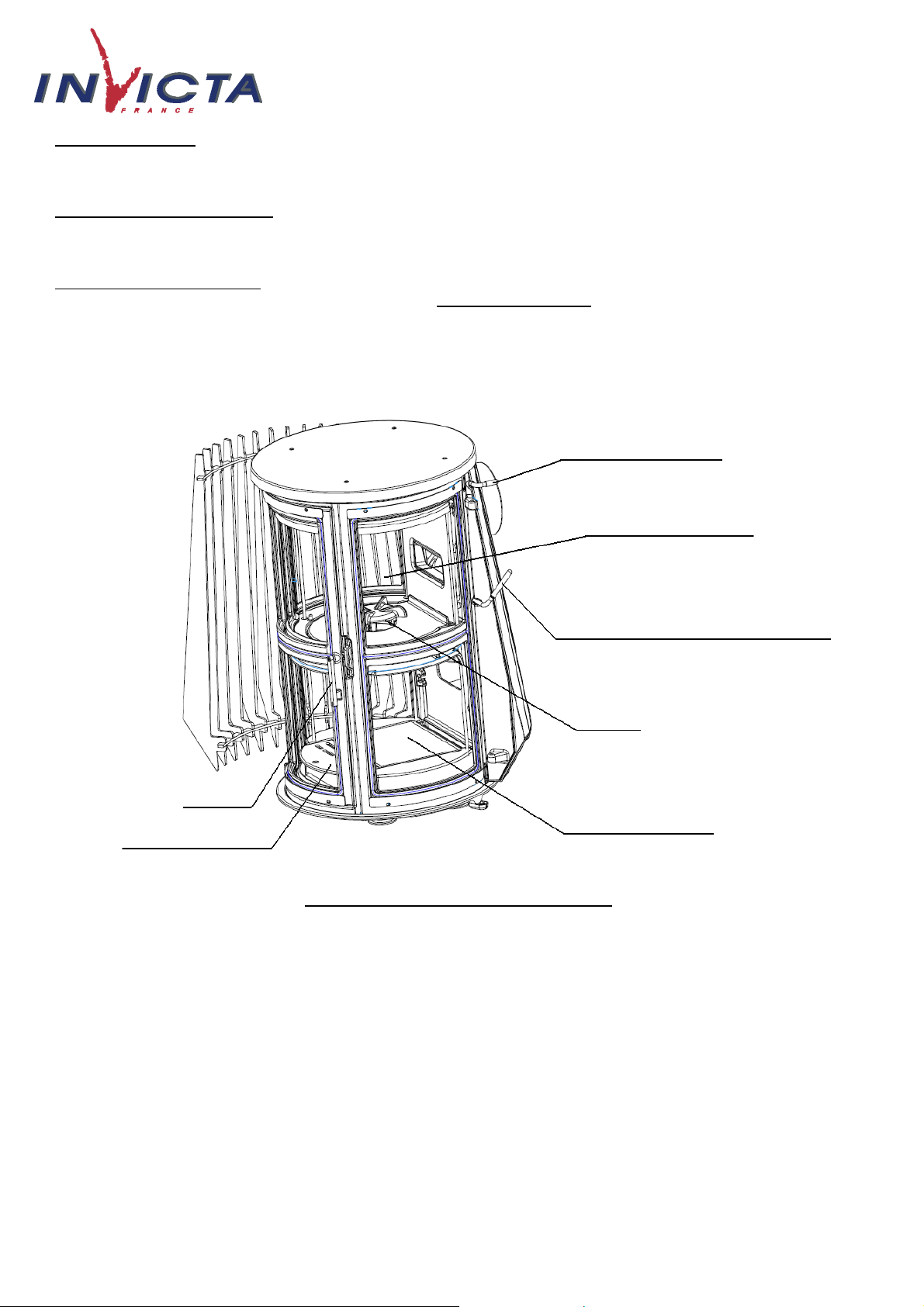

Schéma n°1 : Présentation de l’appareil
LC, le 10/11/2011 Page 6 sur 10
Page 7
Poêle ILÔT Référence : 6169 44
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe
(Hêtre, Char m e, … – le sapin et les résin eux sont interdit).
Le tir oir cen dri er d oit tou jour s r ester dans l’a ppar ei l sa uf lor s du décen dr a ge. Pour ouvr ir et fermer la por t e et les v olet s, utiliser
le gant anti-chaleur.
Il peut être nécessai re d’arrêt er l’extracteur d e la ven t ilation mécan iq ue pour évi ter l e refoul ement des fumées dans la p ièce lors
de l’ouverture de la porte.
Vérification avant mise en service.
o Vérifier que les pièces amovibles (brûleur, grille, plaque de vermiculite, …) soient convenablement positionnées tel qu’indiqué
schéma 2.
o Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce
désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
AF616944
LC, le 10/11/2011 Page 7 sur 10

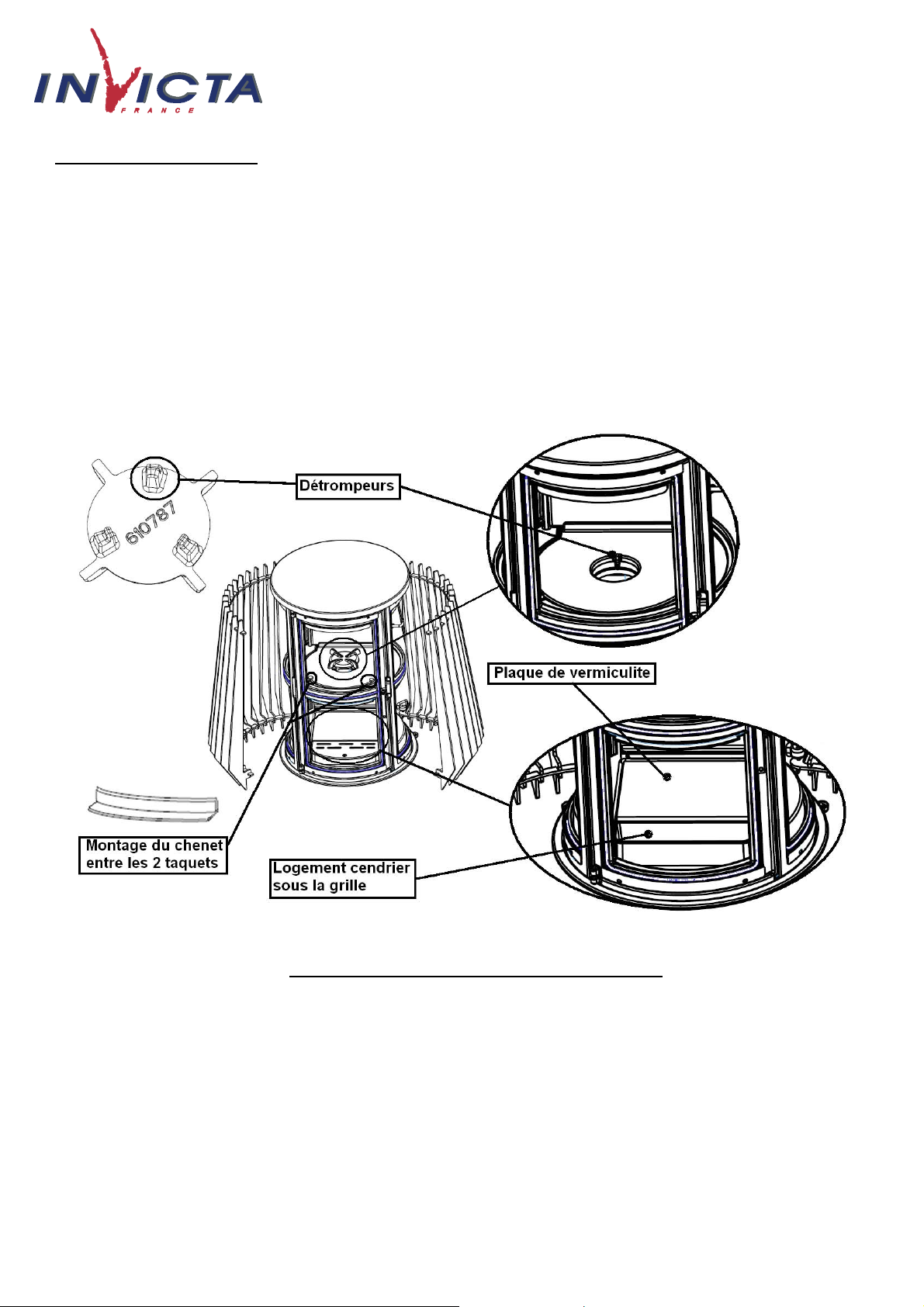

Schéma n°2 : mise en place des pièces amovibles
Page 8
Poêle ILÔT Référence : 6169 44
Allumage :
- Mettre la commande d’inversion de la combustion en position « allumage » et ouvrir le registre d’air
primaire au maximum (voir schéma n°3).
- Ouvrir les volets décoratifs et la porte. Disposer du papier froissé (éviter le papier glacé) et du petit bois sec
(1 à 2 kg de petites branches bien sèches ou du bois fendu finement) à la base du brûleur (voir schémas n°4
et 5)
- Enflammer le papier et fermer la porte de l’appareil (voir schéma n° 6).
- Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais en maintenant
toujours l’appareil sous surveillance.
- Environs 15 minutes après l’allumage, ouvrir la porte et réorganiser la charge d’allumage pour l’obtention
d’une réserve de braises homogène.
- 20 à 30 minutes après l’allumage, basculer la commande d’inversion de la combustion en position «
combustion inversée ». Une flamme descendante se forme dans la chambre inférieure (voir schéma n°7).
- Si le foyer n’est pas assez chaud, il est possible que la combustion inversée ne se produise pas
immédiatement apr ès l’éta p e pr écédente :
Rebasculer l a commande d’i nversion de la co mbustion en position « allumage » et la maint enir a insi le
temps de préchauffer un peu plus l’appareil. Quelques minutes peuvent suffirent.
AF616944
Registre d’air primaire ouvert :
poussé dans le poêle
Commande d’inversion en position
« allumage » : basculée en butée
vers l’arrière
LC, le 10/11/2011 Page 8 sur 10
Page 9

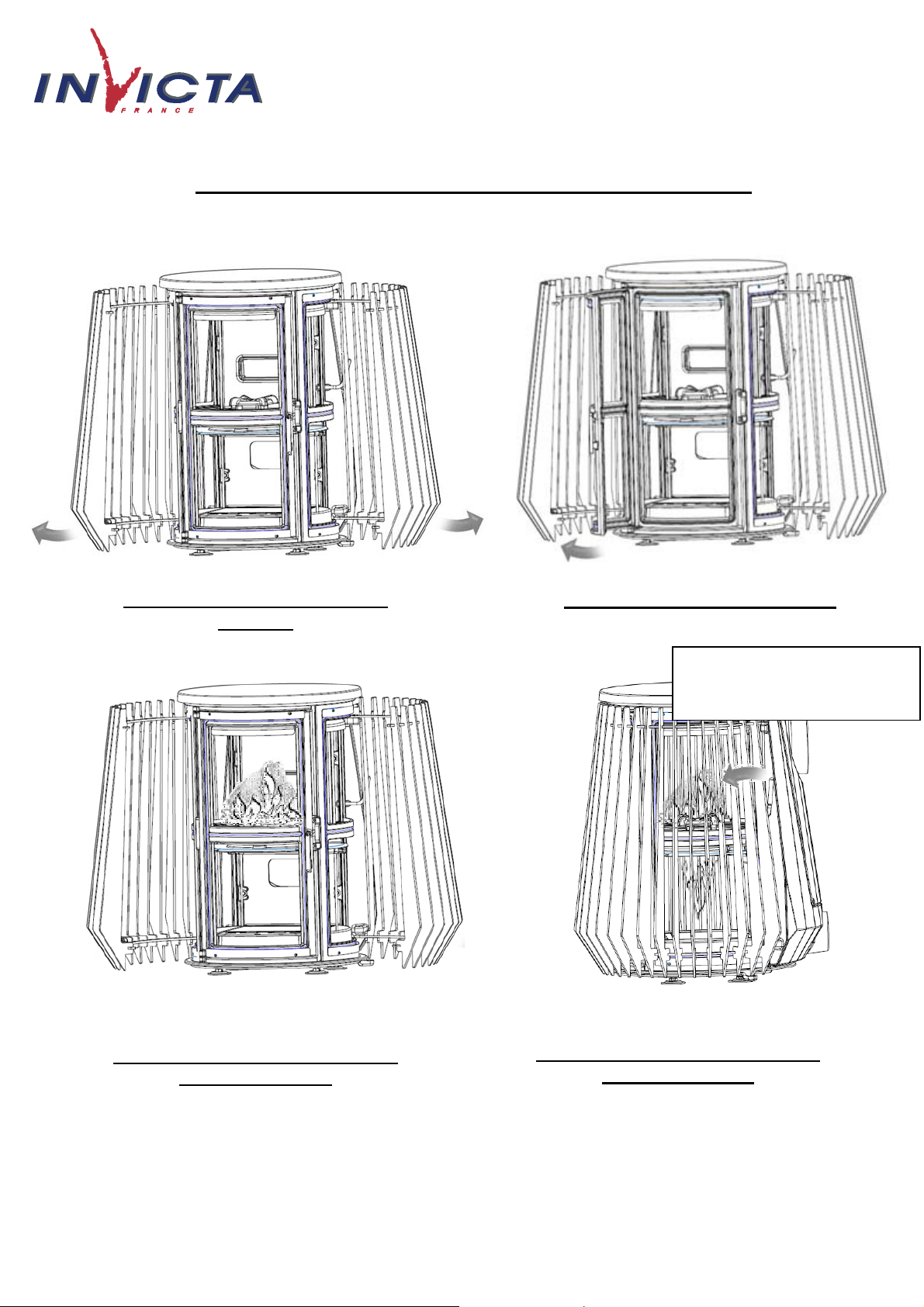

Schéma n°4 : Ouverture des volets

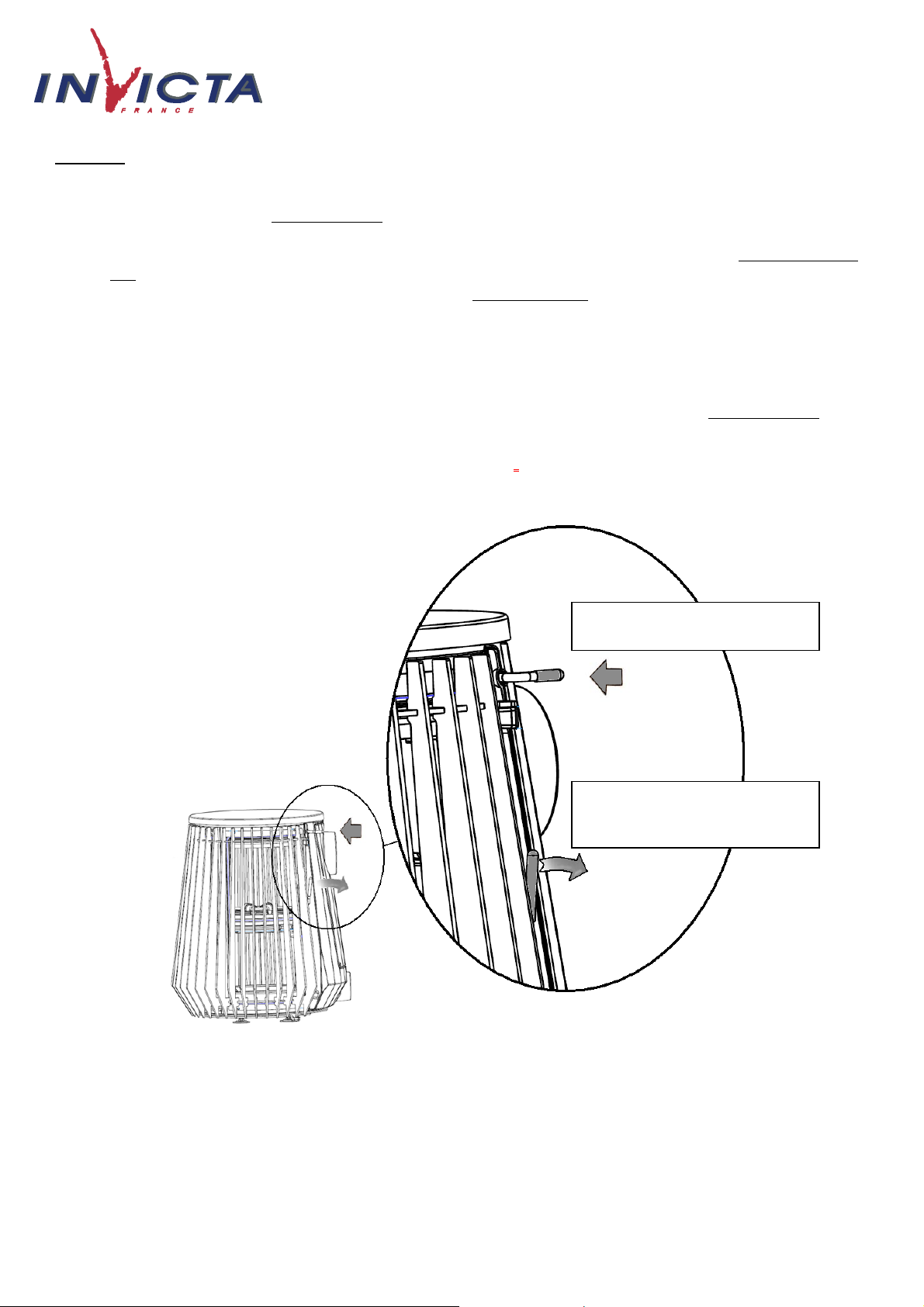

Schéma n°3 : Positions des organes de manœuvre en mode « allumage »
décoratifs
AF616944
Poêle ILÔT Référence : 6169 44
Schéma n°5 : Ouverture de la porte
Commande d’inversion en position
« inversée » : basculée en butée
vers l’a va nt
Schéma n°6 : Allumage de l’appareil
Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une
dilatation normale de l’ensemble de l’appareil.
LC, le 10/11/2011 Page 9 sur 10
(papier et petit bois)
Schéma n°7 : Allumage de l’appareil
(papier et petit bois)
Page 10
Poêle ILÔT Référence : 6169 44
Fonctionnement d u po êle :
L’appareil fonctionne avec un rechargement toutes les ¾ d’heures, de petites quantités de bois. Ce mode de
fonctionnement est particulièrement performant et respectueux de l’environnement.
La puissance nominale est obtenue sous un tirage de 12 Pa, avec une charge de bois de 2 kg, sous forme de 2
bûches de bois refendues (½ ou ¼ de bûches), renouvelée toutes les 45 minutes, avec le registre d’air primaire en
position ouverture maximale.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie
inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni
exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme, la diminution
progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et
d’une baisse d es perfor mances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser l a charge s ur le lit de braise en pro céd a nt
par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de
braise hors du poêle , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.
- Ouvert ure de la porte :
Pour éviter le re foulement de fu mée dans la pièce, toujours basc uler la commande d’inversio n de la
combustion en position « allumage » avant d’ouvrir la porte du poêle (lors du rechargement ou pour
pi q uer/activer le f eu).
Organes de rég lag es :
Utiliser systématiquement le gant anti-chaleur fournie avec l’appareil pour manipuler les organes de réglages qui
peuvent être très chauds.
Registre d’ air primaire : Situé à l’arrière et en haut de l’appareil (voir schéma n°1), ce registre est normalement
maintenu en position d’ouverture maximale. Il peut être progressivement refermé en cas de tirage trop important
de la cheminée (supérieur à 20 Pa).
Command e d’inversion de l a combust ion : Situé à l’arrière de l’appareil (voir schéma n°1), cette commande
permet de passer de la combustion dite « montante » à la combustion « inversée ».
Que ce soit pendant l’allumage ou en cours de fonctionnement à la Puissance nominale, basculer la commande
d’inversion de la combustion en position « allumage » permet de relancer l’activité du poêle.
Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de 30
minutes sous peine de dommages sur l’appareil et son environnement.
L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.
Raccordement de l’ air combura nt :
l’appareil peut être raccordé à une arrivée directe d’air extérieur par l’intermédiaire de la busette dia. 100mm
située en bas, derrière l’appareil. (compatible VMC double flux, hydroréglable,…).
Entretien :
L’accès pour le nettoyage du circuit des fumées s’effectue :
o par la buse (après débranchement des conduits de raccordement).
o et p ar l’orifice « départ fumées » sit ué dans la chambre inférieure.
A cette occasion, nettoyer également le circuit d’air étanche (à l’aspirateur) aux endroits suivants :
o Asp ira tion da ns l’a ppa reil dans l’ ar rivée ‘ air c ombur ant.
o As pirat i on de l’espace annulaire du brûl eu r.
AF616944
LC, le 10/11/2011 Page 10 sur 10
