Page 1
Poêle à bois ARGOS référence 6151 44
Poêle à bois
ARGOS
Référence 6151 44
LC le 26/05/2009 Page 1 sur 7
Page 2
Poêle à bois ARGOS référence 6151 44
30
125 0
215
444
532
850
Puissance nominale
12 kW
Rendement
76 %
Taux de CO%
0.280 %
T° fumées
274 °C
Mode de fonctionnement
Continu et Intermittent
Combustible recommandé
Bois (charme) / bûches de 33 cm
Débit massique des fumées
10 g/s
L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant
sous l’effet de la chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une
plaque métallique réfléchissante pour protéger le sol contre le risque de températures élevées.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents :
Arrière 80 cm / Latérale 60 cm
Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm
Masse de l’appareil
169 kg
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
Diamètre : 180 mm
Longueur maximale des bûches
40 cm
(possibilité de chargement vertical en buche de 50 cm)
Encombrement
h 1250 mm
lg 532 mm
prof 439 mm
Dimensions de la porte
h 850 mm
lg 530 mm
Vision du feu
h 468 mm
lg 390 mm
Plaque signalétique
rivetée à l’arrière du cendrier
AD615144
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 :
LC le 26/05/2009 Page 2 sur 7
Page 3
Poêle à bois ARGOS référence 6151 44
3
1
2
4
5
6
7
8
9
10
11
12
13
15
14
16
17
18
20
21
22
23
24
4
25
26
27
9
19
19
20
20
20
21
21
22
22
27
46
47
48
49
50
52
53
54
51
28
29
30
31
32
33
34
35
36
37
38
39
40
28
41
42
43
44
45
55
56
56
LC le 26/05/2009 Page 3 sur 7
Page 4
Poêle à bois ARGOS référence 6151 44
Repère
Nbr
Désignation
Référence
1
1
Dessus
FB 610627
2
2
Buse
FB 610131
3
4
Vis tête fraisée empreinte cruciforme 6x16
AV 8656160
4
3
Tirant
AS 610172A
5
1
Joint thermocorde Ø5, longueur 0.614 mètre
AI 303005
6
1
Coté droit
FB 610629
7
1
Coté gauche
FB 610630
8
1
Joint thermocorde Ø12 autocollant, longueur 0.826 mètre
AI 303112
9
4
Vis tête bombée empreinte hexa. creuse de 6x35
AV 8686350
10
1
Déflecteur
FB 610633
11
1
Taque
FB 610632
12
1
Joint thermocorde Ø12, longueur 1.02 mètre
AI 303012
13
4
Ecrou borgne Ø6
AV 7140060
14
1
Grille foyère droite
FB 610631
15
1
Grille foyère gauche
FB 610638
16
1
Tiroir cendrier
AT 610352A
17
1
Plaque signalétique
PS 615144
18
2
Rivet Ø3 x 8
AV 5203080
19
4
Vis tête cylindrique empreinte hexagonale creuse de 10x30
AV 8661030
20
8
Rondelle Ø10
AV 4100100
21
4
Rondelle Ø8
AV 4100080
22
4
Ecrou frein Ø8
KAV 7010080
23
1
Tôle d’appui arrivée d’air primaire
AT 610351B
24
1
Registre d’arrivée d’air primaire
AT 610123A
25
1
Ressort
AS 750125A
26
1
Vis de registre
AS 750123A
27
4
Ecrou Ø10
AV 7100100
28
2
Vis tête fraisée empreinte hexa. creuse de 6x30
AV 8636300
29
1
Registre d’arrivée d’air secondaire
AT 610353A
30
1
Guide d’air
FB 610634
31
2
Rondelle de Ø6
AV 4100060
32
2
Ecrou Ø6
AV 7100060
33
1
Goupille de fermeture supérieure de 6x30
AV 6306300
34
1
Façade
FB 610628
35
1
Joint d’étanchéité, longueur 0.88 mètre
AI 302001
36
1
Joint thermocorde Ø12, longueur 2.9 mètres
AI 3030012
37
1
Goupille de fermeture inférieure de 6x30
AV 6306300
38
1
Ecrou bas Ø6, réglage de fermeture
AV 7130060
39
1
Entretoise de fermeture
AS 610170A
40
1
Axe excentrique
AS 610154A
41
1
Porte
FB 610626
42
1
Joint thermocorde Ø5, longueur 2.07 mètres
AI 303005
43
1
Poignée
FB 610637
44
1
Vis de poignée
AS 610155A
45
1
Rondelle ressort de poignée
AV 4170081
46
1
Pied gauche
FB 610657
47
1
Pied droit
FB 610658
48
1
Façade de piètement
FB 610655
49
4
Vis tête cyl. Empreinte hexagonale creuse de 6x30
AV 8666300
50
4
Rondelle de 6 large
AV 4110060
51
6
Vis tête cylindrique de 4x8
AV 8644080
52
1
Vitre
AX 615044
53
1
Attache de vitre
AS 700262
54
1
Joint thermocorde Ø5, longueur 0.650 mètre
AI 303005
55
1
Main froide
AS 800255
56
4
Vis tête bombée empreinte hexa. creuse à embase de 6x25
AV 8696250
LC le 26/05/2009 Page 4 sur 7
Page 5
Poêle à bois ARGOS référence 6151 44
Conseils d’utilisation :
Précaution au moment de la mise en service.
o Mettre en place le déflecteur (voir instructions et schéma page 7)
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter
ce désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du
bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien
enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un
feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons
de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage
d’air).
Fonctionnement intermittent et continu :
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement tout les ¾ d’heures avec de petites quantités de bois. Il faut
privilégier ce mode de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être
respectées ou qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3
heures, et une allure réduite, à faible puissance, d’une durée de 10 heures est possible.
Puissance Nominale : en ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3 kg, sous
forme de 2 demies bûches de bois dur (= une bûche fendue), renouvelée toutes les 45 minutes avec le réglage d’allure en
position ‘’allure normale’’ (fig. 3 page 6). En ‘’Continu’’ la charge est portée à 11 kg en 3 bûches, pour un
renouvellement toutes les 3 heures.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée
des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni
totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus
en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils
s’accompagnent d’une chute de puissance et d’une baisse des performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par
piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors
du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 11 kg constituée de 2
bûches de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le
réglage d’allure. Effectuer préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger
ensuite sur un lit de braise à peine rougeoyant.
Organes de réglages :
Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très
chauds.
Registre de réglage d’allure (voir fig.2 page 6) (situé en bas de la façade): ce registre est utilisé pour moduler l’allure de
l’appareil entre ‘’ allure normale ‘’ et la ‘’combustion lente’’. Une fois l’appareil allumé, ne pas aller au delà de la position
‘’allure normale’’.
Registre d’allumage (voir fig.2 page 6) : L’action sur le registre de réglage d’allure, au delà de la position ‘’allure
normale’’ permet d’obtenir un supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et
de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement.
L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.
Registre d’air secondaire (voir fig.1 page 6) (situé en haut de la façade) : Ce registre doit rester ouvert pour obtenir un
fonctionnement performant et une combustion propre.
o L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés
(voir ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant.
Une fois cette adaptation effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de
réglage d’allure pour faire varier la puissance de l’appareil.
LC le 26/05/2009 Page 5 sur 7
Page 6
Poêle à bois ARGOS référence 6151 44

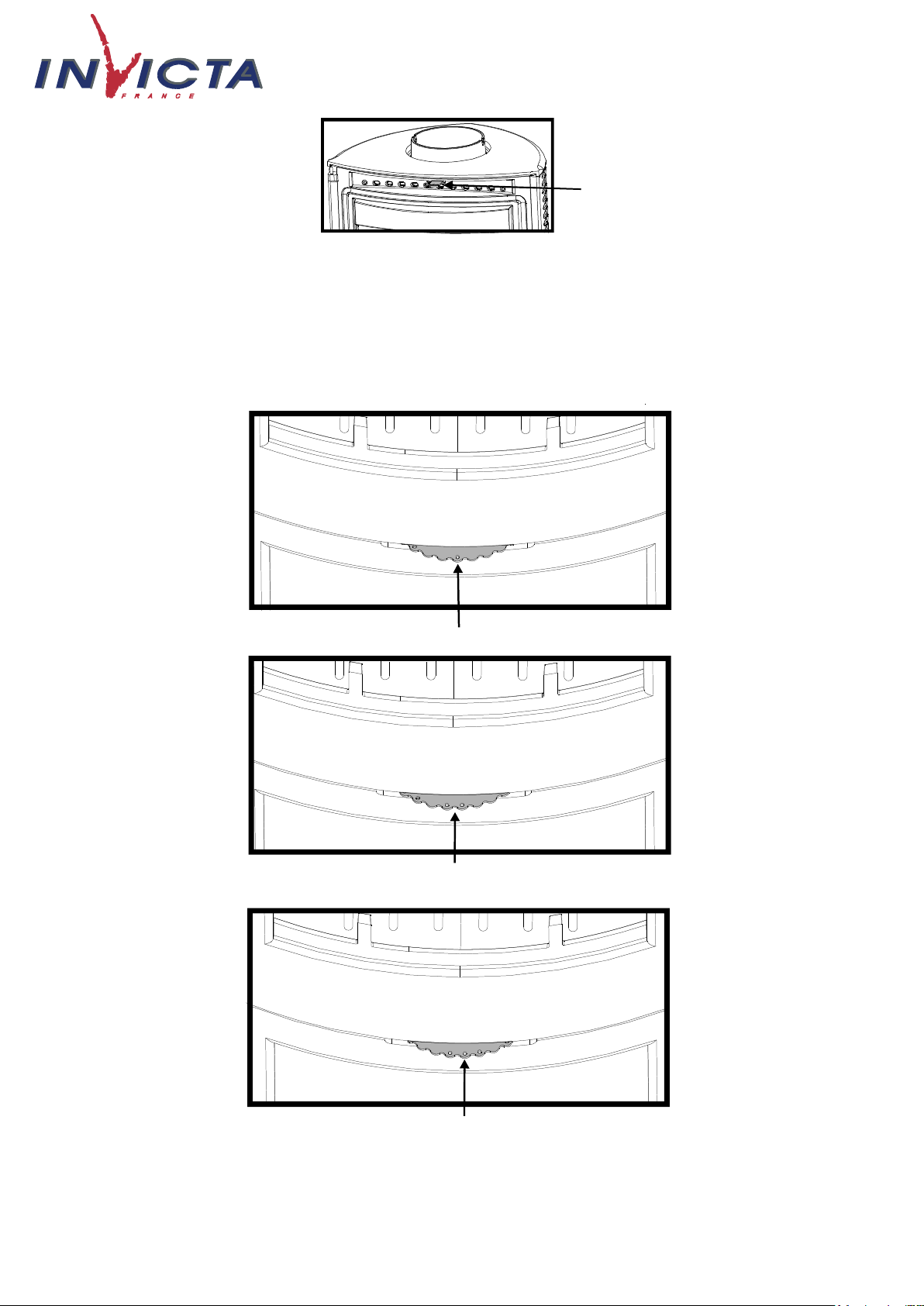

FIGURE 1
REGISTRE AIR
SECONDAIRE
Position fermée du registre d’arrivée d’air
Position d’allure norma le
Position d’allumage du registre d’arrivée d’air (entièrement
ouvert) : à n’utiliser que pour des phases d’a lluma ge et
de reprise en gardant l’appa reil sous surveillance!
FIGURE 2
LC le 26/05/2009 Page 6 sur 7
Page 7
Poêle à bois ARGOS référence 6151 44
1
2
3
BOSSAGE
1
2
3

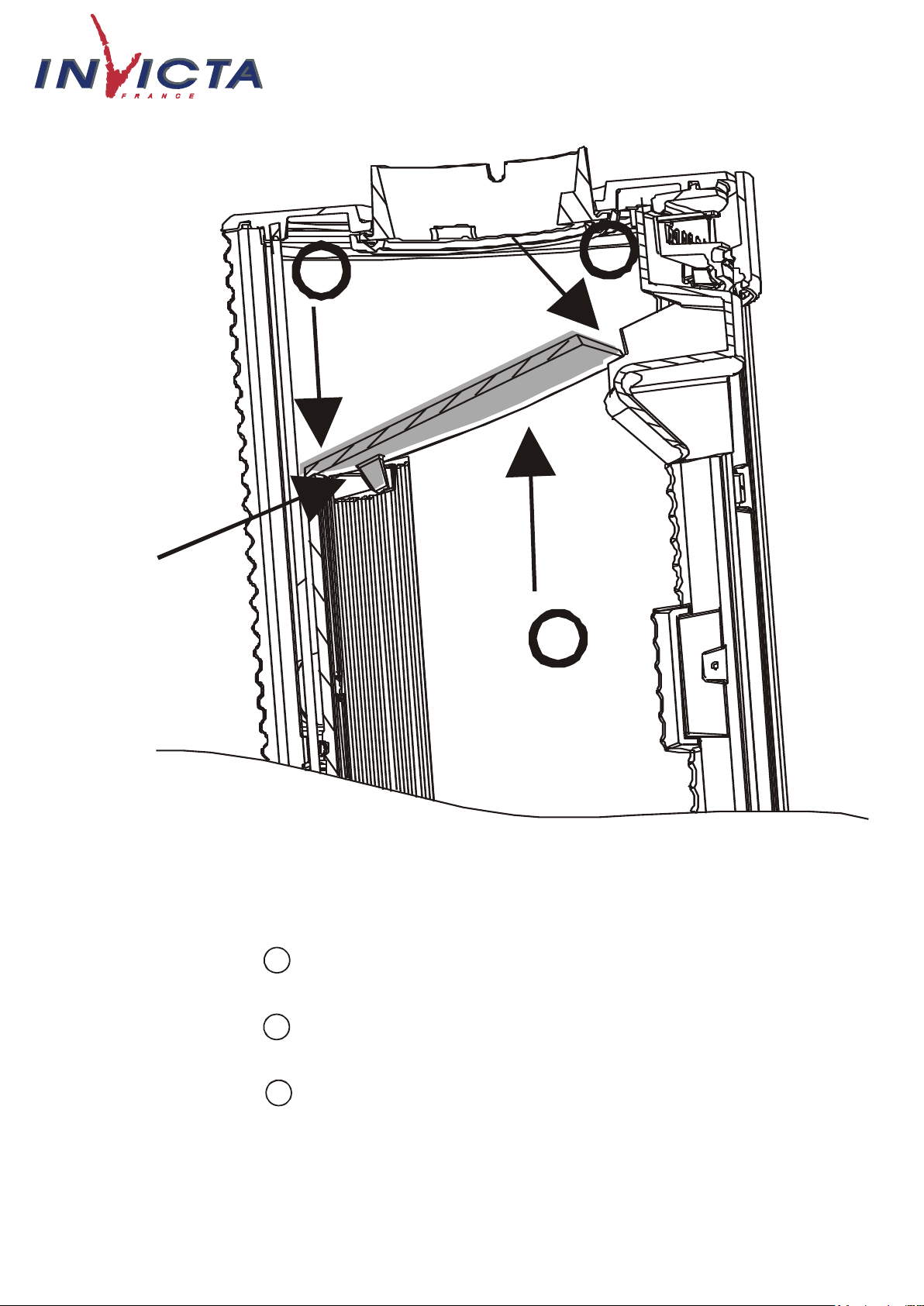

- Couper le lien qui maintien
le déflecteur aux grilles
- Monter le déflecteur à la
vertica le da ns l’appareil
- Poser les bossages du
déflecteur sur la taque
- Laisser reposer sur le guide
d’air l’a vant du déflecteur
LC le 26/05/2009 Page 7 sur 7
