Page 1
Poêle à bois
ALTEA
Référence 616644
Poêle ALTEA Référence : 616644
PhL le 30/10/2012 Page 1 sur 5
Page 2
Puissance nominale
10 kW
Rendement
75 %
Taux de CO%
0.3 %
T° fumées
261°C
Mode de fonctionnement
Continu et Intermittent
Combustible recommandé
Bois / bûches de 25 cm
Débit massique des fumées
7.3 g/s
Protection du sol : placer l’appareil sur une dalle en béton de largeur 100 cm, longueur 100 cm, épaisseur
45mm recouverte d’une face réfléchissante côté appareil (plaque métallique type inox, ou face céramisée
brillante), l’appareil étant placé au centre de cette dalle.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 80 cm
Si les parois adjacentes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur
(la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm
Masse de l’appareil
133 kg
Raccordement au conduit de fumée par la buse
située sur le fond ou le dessus de l’appareil
diamètre 150 mm
largeur utile pour le chargement des bûches
50 cm - Chargement en façade
Encombrement
h 744 mm
lg 644 mm
prof 556 mm
Dimensions de la porte
h 470 mm
lg 514 mm
Dimensions de la vitre
h 313 mm
lg 407 mm
Plaque signalétique
rivetée à l’arrière du cendrier
744
616
644
556
142
Poêle ALTEA Référence : 616644
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques et performances en fonctionnement intermittent, suivant EN 13240 :
Caractéristiques de construction :
PhL le 30/10/2012 Page 2 sur 5

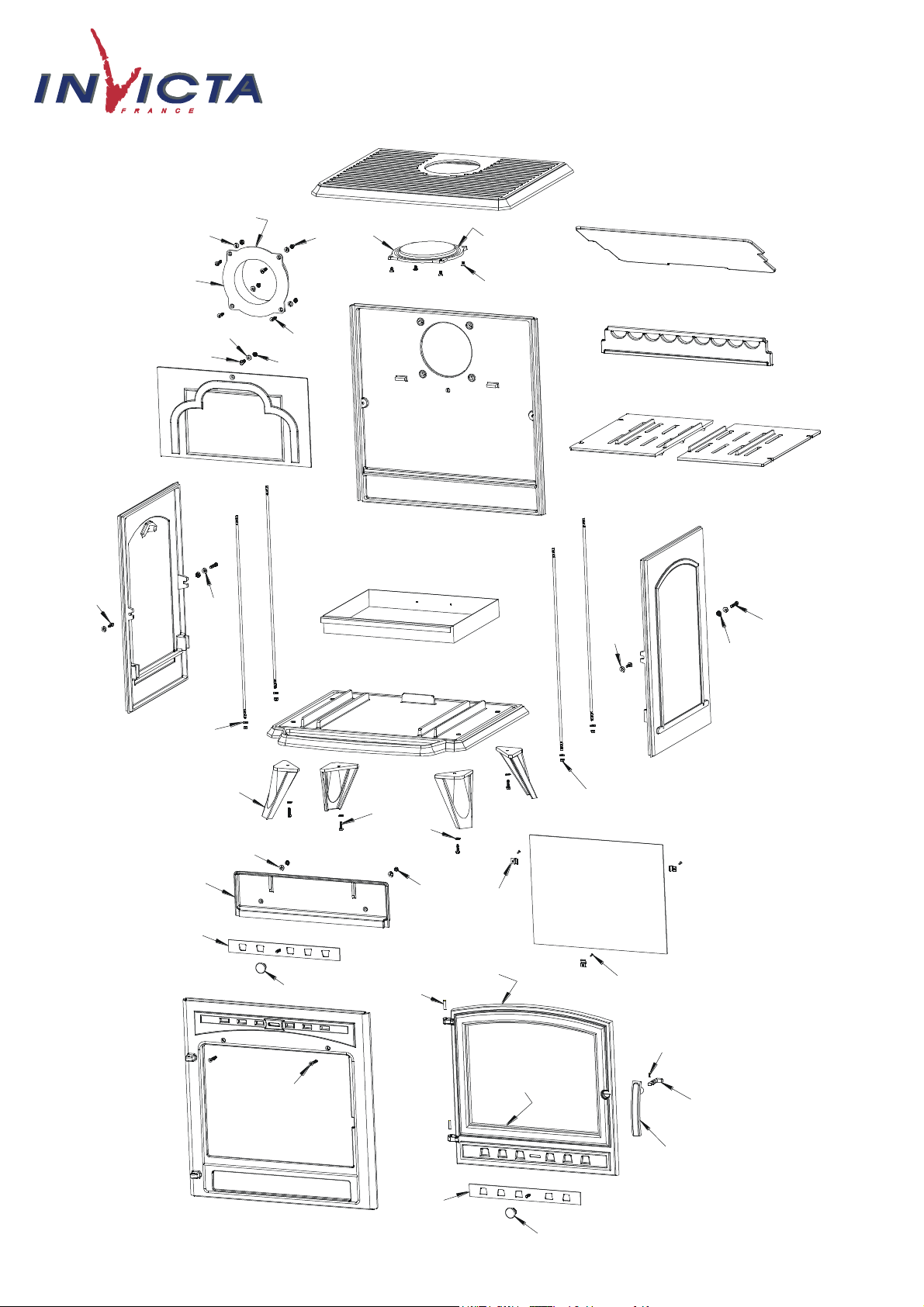

Page 3
14
14
8
18
16
19
37
10
21
29
17
13
4
2
32
31
33
24
27
10
34
11
15
22
28
30
23
5
4
1
6
7
4
12
3
1
20
4
18
5
4
5
25
26
26
4
9
7
35
36
4
9
Poêle ALTEA Référence : 616644
PhL le 30/10/2012 Page 3 sur 5
Page 4
Repère
Nbr
Désignation
Référence
1
5
Vis à tête fraisée hexagonale creuse de 6x20
AV8636200
2
1
Socle
F610282U
3
4
Ecrou de 6 autofreiné
AV7040060
4
19
Rondelle de 6
AV4100060
5
7
Ecrou de 6
AV7100060
6
4
Pied
F610188U
7
6
Vis à tête hexagonale de 6x20
AV8406200
8
4
Vis à tête fraisée pozy de 6x12
AV8656120
9
2
Côté
F610285B
10
2
Demi grille
F610288B
11
1
Déflecteur
F610183B
12
4
Tirants
AS610116A
13
1
Chenet
F610187B
14
2
Bouton de manœuvre
AS610302A
15
1
Vis sans tête hexagonale creuse de 6x8
AV8706080
16
1
Tampon
F610228B
17
1
Fond
F610284B
18
2
Joint thermocorde Ø5 de 0.57 mètres
AI303005
19
1
Dessus
F610286U
20
1
Buse Ø150mm
F610271B
21
1
Mentonet de fermeture
AS95121C
22
2
Goupille cannelée 5x30
AV6305300
23
1
Joint thermocorde Ø8 de 2,248 mètres
AI303008
24
1
Façade
F610283U
25
1
Guide d’air
F610289B
26
2
Registre de reglage d’air
AT610155A
27
2
Vis à tête fraisée hexagonale creuse de 6x30
AV8636300
28
1
Porte
F610287U
29
1
Poignée de porte
F610185U
30
1
Joint de vitre de7x3 de 1.428 mètres
AI010080
31
1
Vitre
AX601664A
32
3
Attaches de vitre
AS700180A
33
3
Vis à tête cylindrique pozy de 4x6
AV8644067
34
1
Tiroir cendrier
AT610104A
35
2
Vis à tête bombée hexagonale creuse de 6x35
AV8686350
36
2
Ecrou a embase de 6
AV7220060
37
1
Taque décor
F610290B
Poêle ALTEA Référence : 616644
PhL le 30/10/2012 Page 4 sur 5
Page 5
Poêle ALTEA Référence : 616644
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION PÔÊLES A BOIS »
fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un
manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre,
Charme, 5 ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur.
Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture
de la porte.
Vérification avant mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce
désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois
fendu finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien
enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré
afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de
cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air).
Fonctionnement intermittent et continu :
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut privilégier ce mode
de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être resp ectées ou
qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite,
à faible puissance, d’une durée de 10 heures est possible.
Puissance Nominale :
En ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 2 kg, sous forme de 2 quarts de bûches de bois dur,
renouvelée toutes les 45 minutes, avec le réglage d’allure entre-ouvert. En ‘’Continu’’ la charge est portée à 4.5 kg en 2 bûches de bois dur
non refendu, pour un renouvellement toutes les 2 heures.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bû ches, de
l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se
traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution
progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des
performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la
porte . L’activité reprend immédiatement après la fermeture de porte.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4.5 kg constituée de 1 à 2 bûches de bois dur
non refendu en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d’allure. Effectuer
préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine
rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une
combustion incomplète qui favorise les dépôts de bistre et de goudron :
alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
privilégier une utilisation avec de petites charges.
Organes de réglages :
Utiliser systématiquement le gant anti-chaleur fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre de réglage d’allure : Situé sous la porte, ce registre est utilisé pour moduler l’allure de l’appareil entre « allure normale »’ et la
« combustion lente ».
Registre d’allumage : L’action sur le registre de réglage d’allure, au delà de la position « allure normale » permet d’obtenir un
supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de
30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée
d’utilisation de cette position.
Registre d’air secondaire : Ce registre doit rester ouvert pour obtenir un fonctionnement performant et une combustion propre. L’action
de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci avant). Dans ce cas, ce
registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce
registre d’air secondaire, et utiliser exclusivement le registre de réglage d’allure pour faire varier la puissance de l’appareil.
PhL le 30/10/2012 Page 5 sur 5
