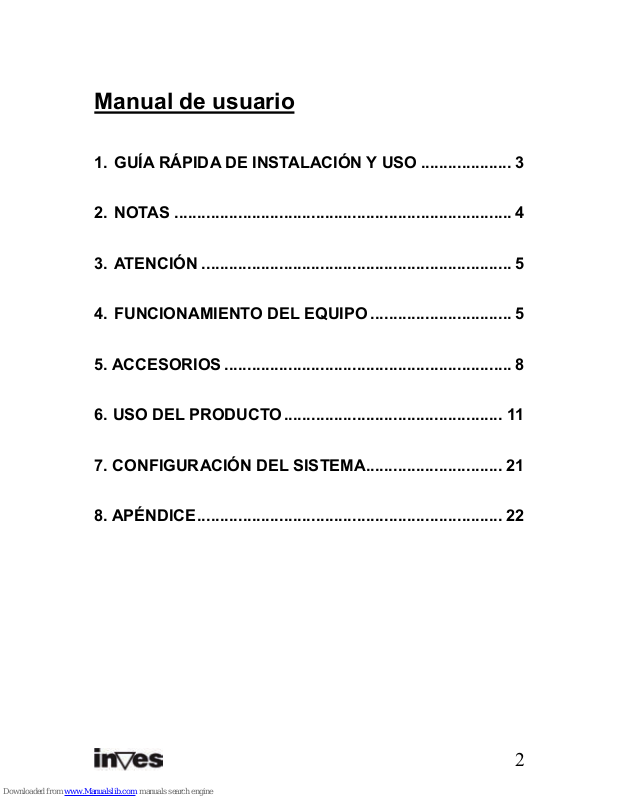

Manual de usuario

1. GUÍA RÁPIDA DE INSTALACIÓN Y USO .................... 3

2. NOTAS .......................................................................... 4

3. ATENCIÓN .................................................................... 5

4. FUNCIONAMIENTO DEL EQUIPO............................... 5

5. ACCESORIOS ............................................................... 8

6. USO DEL PRODUCTO................................................ 11

7. CONFIGURACIÓN DEL SISTEMA.............................. 21

8. APÉNDICE................................................................... 22

3

Gracias por elegir este producto. Lea atentamente este manual
para utilizar correctamente el reproductor.
Este equipo está patentado y cualquier imitación se considerará
piratería, asumiendo las correspondientes responsabilidades
legales.
El producto cumple con los estándares nacionales de seguridad
de los equipos eléctricos de bajo voltaje. Así, cumple con los
estándares americanos FCC en su parte 15 clase B, y los de la
Unión Europea, con el estándar EN55022 Clase B,
EN61000-6-3 y EN61000-6-1.
El equipo no está preparado para funcionar en cualquier
entorno. El servicio postventa está sujeto a las premisas de los
términos de la garantía.
La empresa fabricante no se responsabiliza de los daños
ocasionados por la pérdida o recuperación de la información
contenida en el disco duro. Además, en caso de reparación o
sustitución por avería tampoco será responsable de la
información personal o confidencial que se encuentre en el
disco duro o cualquier otro dispositivo de almacenaje que se
dañe o se haya perdido ni tampoco de la recuperación de
dichos datos. Se recomienda realizar una copia de seguridad de
los archivos importantes contenidos en un disco duro o
dispositivo grabador antes de enviar el equipo para ser
reparado.
La empresa no notificará de forma individual los cambios de
diseño y especificaciones por causas técnicas o de otra índole.

1. Guía rápida de instalación y uso

Utilización como disco duro externo

1. Enchufe el equipo a la red eléctrica y al puerto USB de su
ordenador y encienda el reproductor.

2. Si su sistema operativo es Windows 2000, MI, o XP, el
ordenador reconocerá el dispositivo de forma automática,
pasados unos segundos. Para versiones anteriores, hay que
instalar el driver que se incluye en el CD.

4

3. En Mi PC aparecerá una nueva unidad de disco lista para ser
utilizada.

Utilización como reproductor

1. Enchufe la unidad a la red y a una TV o pantalla de ordenador,
según se indica en el manual. Asegúrese que el sistema de
entrada de su TV es la adecuada (hay una tecla en su TV para
cambiar entre las distintas fuentes de entrada) y la pantalla de
bienvenida aparecerá en la pantalla. Si esto no ocurriese, pulse
la tecla “video” en el mando a distancia del reproductor para
cambiar el tipo de salida de video hasta que pueda ver la
pantalla de bienvenida.

2. Aparecerán las opciones imagen, música, vídeo y archivos.

3. Mediante los botones con las flechas, seleccione la carpeta
que desea ver y pulse ENTER.

4. Dentro de cada menú, seleccione la carpeta que desea abrir
y el archivo que desea reproducir mediante los botones con las
flechas y la tecla ENTER.

5. Pulse la tecla MENU para volver al menú principal.

6. En la carpeta “ARCHIVOS” seleccione la primera carpeta de
la lista y pulse ENTER, para volver al menú anterior.

Lea el resto del manual para obtener más información sobre el
dispositivo.

2. Notas

1. Para reducir el tiempo de búsqueda de un archivo, es

recomendable crear tres carpetas para “imagen”, “música” y

“video” en el disco duro y en las tarjetas de memoria.

Después, añada cada tipo de archivo en la carpeta

correspondiente.

2. No todos los archivos multimedia pueden reproducirse,

5

elija aquellos que sean compatibles.

3. El lector de tarjetas no puede conectarse con el PC,

directamente, aunque puede copiarse el contenido de

una tarjeta en el disco duro, y así ser utilizado en el PC.

3. Atención

1. Por favor, no utilice este equipo en ambientes muy

húmedos o con temperaturas elevadas.

2. Los campos magnéticos con frecuencias especiales

pueden afectar la transferencia de datos.

3. Por favor, evite mover o golpear el reproductor mientras

está funcionando.

4. Por favor, utilice el adaptador de corriente que viene con

el equipo. Otros adaptadores podrían dañar el

dispositivo.

5. Apague el equipo antes de conectarlo con otro

dispositivo.

6. Durante su uso, es normal que el producto se caliente,

dado que se trata de un equipo muy compacto, esto no

tendría que afectar a la unidad.

4. Funcionamiento del equipo

4.1 Características:

1. Este reproductor multimedia está preparado para

6

reproducir las películas descargadas de Internet o

aquellas copiadas desde el PC.

2. El reproductor multimedia permite trabajar con grandes

cantidades de archivos multimedia.

3. Además, soporta distintas tarjetas de memoria.

4. El equipo también puede conectarse con un Home

Cinema para disfrutar del mejor cine con la máxima

calidad.

5. La unidad puede utilizarse como un dispositivo de

almacenamiento externo.

6. El reproductor incluye diversas conexiones para TV,

pantalla VGA y amplificador.

7. Está fabricado en aluminio y cuenta con un novedoso

diseño.

4.2 Especificaciones:

Disco duro soportado: Disco duro estándar SATA2 3.5”. *

Capacidad de disco duro soportada: hasta 500 GB (según

modelo)

Número de particiones máximas del disco duro: 4 particiones

primarias.

Sistema de archivos del disco duro: FAT32

Archivos multimedia soportados:

1.Subtítulos: SRT,SSA,SMI

2.Audio: MP3,AC3

7

3.Vídeo: MPEG1/2/MPEG4.XVID.DIVX.VCD.DVD

(*.mpg;*.mpeg,*.dat;*.avi.*.vob)

4. Imágenes: JPEG

Tarjetas de memoria soportadas: CF1/Ⅱ. SD. MINI SD. MS.

MS PRO DUO. MMC y XD en formatos FAT32 o FAT16.

(Nota importante: el lector de tarjetas en el equipo permite

reproducir el contenido de las mismas, pero si se conecta a

un PC, la función de tarjetas queda inhabilitada. Es posible

copiar el contenidos de las tarjetas en el disco duro del

equipo para poder tener acceso a los mismos en el PC)
Modo de salida: video compuesto + canales de audio

Izdo&dcho, VGA, S-video, escaneo de video progresivo, y

salida digital óptica y coaxial.

Puerto USB: USB2.0 de alta velocidad.
Salidas digitales: Coaxial, óptica.
Salida de audio: Estéreo analógica.
Salida de vídeo: CVBS. S-VIDEO. VGA. YPbPr.
Resolución de la imagen: 720*480 (NTSC, YPbPr) /

720*576(PAL, YPbPr) / 640*480(VGA)

Alimentación: AC100~240V 50/60Hz
Disipación de energía：20W (Max)

*NOTA: El Serial ATA2 es un nuevo sistema controlador de
discos que proporciona mayor velocidad de transmisión de
datos que el sistema IDE ó ATA, mejor aprovechamiento cuando
hay varios discos, mayor longitud del cable de transmisión de
datos y capacidad para conectar discos en caliente (con el

8

ordenador encendido).

5. Accesorios

No. Nombre Cantidad

1 Reproductor multimedia 1 pcs

2 Adaptador de energía 1 pcs

3 Mando a distancia 1 pcs

4 Cable AV 1 pcs

5 Cable de vídeo compuesto de

escaneo progresivo

1 pcs

6 Cable USB 1 pcs

7 Cable coaxial 1 pcs

8 CD con drivers 1 pcs

9 Manual de usuario 1 pcs

5 Funciones del mando a distancia:

Tecla Función

POWER Apaga o enciende la unidad.

MUTE Apaga o enciende el sonido.

SETUP Menú de configuración.

ZOOM Zoom en imagenes.

MODE En el modo de presentación de

imágenes, cambia la forma en que estas

se muestran. Cuando se está

9

reproduciendo música, cambia los

modos de ecualización.

ANGLE Rotación de imágenes.

SUB-T Tecla de selección de un archivo con

subtítulos del disco duro. Además,

permite elegir el idioma de los subtítulos

en el menú. Esta tecla sólo activa y

desactiva los subtítulos durante la

reproducción de vídeo.

VIDEO Permite cambiar entre las distintas

salidas de vídeo. Puede cambiarse a

YPbPr, S-video, modo VGA, y ver como

cambia el icono correspondiente en la

pantalla del reproductor.

DISPLAY Muestra información sobre el archivo

que se está reproduciendo.

AUDIO Permite cambiar el canal de audio.

MENU Pulsando una vez, vuelve al menú

principal desde el modo vídeo, imagen o

música. Pulsando por segunda vez,

vuelve al menu de almacenamiento (si

hay más de uno).

Arriba

Abajo

Izquierda

10

Derecha

ENTER Entrar / Aceptar

Detener

Pausar / Reproducir

Anterior

Siguiente

Saltar atrás

Saltar adelante

VOL+ Subir volumen

VOL- Bajar volumen

REPEAT Cambiar el modo de repetición de la

reproducción.

INTERVAL TIME Cambia el tiempo de transición entre

imagines en el modo presentación.

SLIDE SHOW Permite ver las imagines como una

presentación.

OTB One Touch Backup ---Permite realizar

de una forma directa una copia de

seguridad de la tarjeta de memoria en el

disco duro.

Sólo es necesario pulsar una vez.

Music Reproducción de música

11

6. Uso del producto

6.1 Conexión del dispositivo

Conecte el dispositivo como se muestra en las imágenes y

siga los pasos siguientes. Recuerde apagar los distintos

equipos antes de conectarlos.

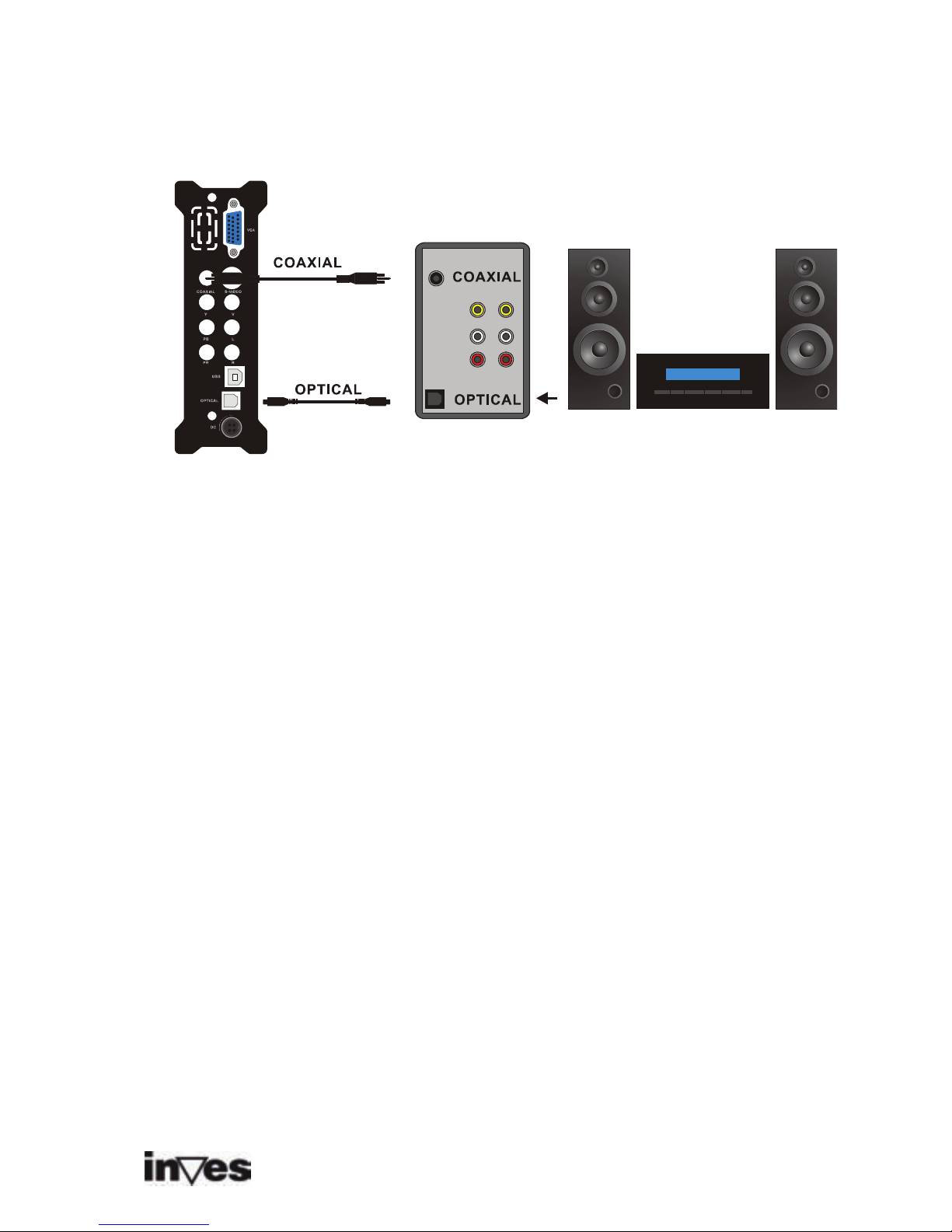

1 .Conexión con un dispositivo digital: En el ejemplo del

amplificador, puede elegir entre la entrada óptica o

coaxial para disfrutar de la música con calidad digital.

Modo de salida de audio digital

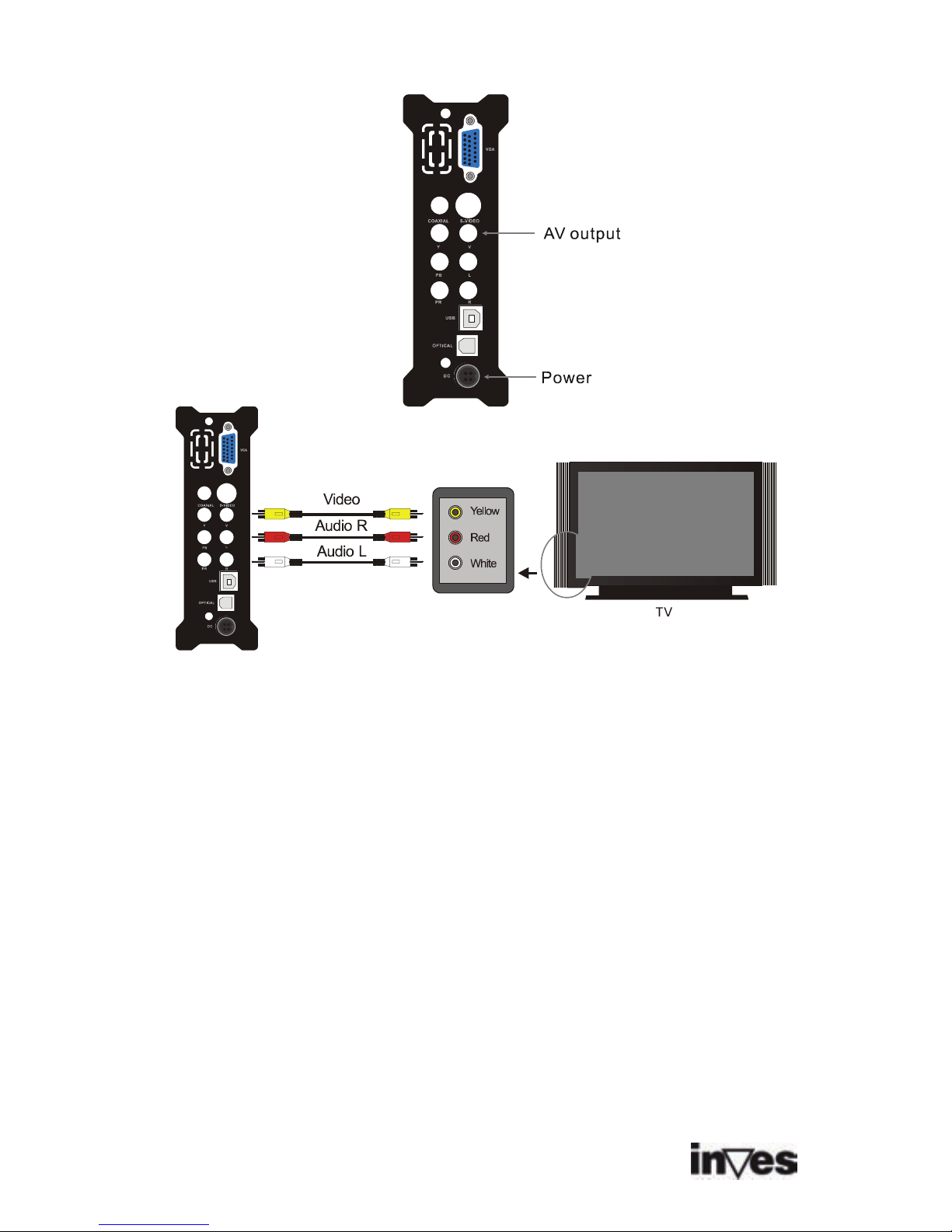

2. Si desea utilizar el formato AV(CVBS): pulse la tecla de

selección de entrada de su TV, y cambie al modo “AV INPUT”.

Si la imagen no aparece, pulse la tecla VIDEO del mando a

distancia del equipo y espere unos segundos. Después pulse de

nuevo, hasta que cambia al modo CVBS, entonces el menú

aparecerá en la pantalla del televisor.

12

SALIDA AV

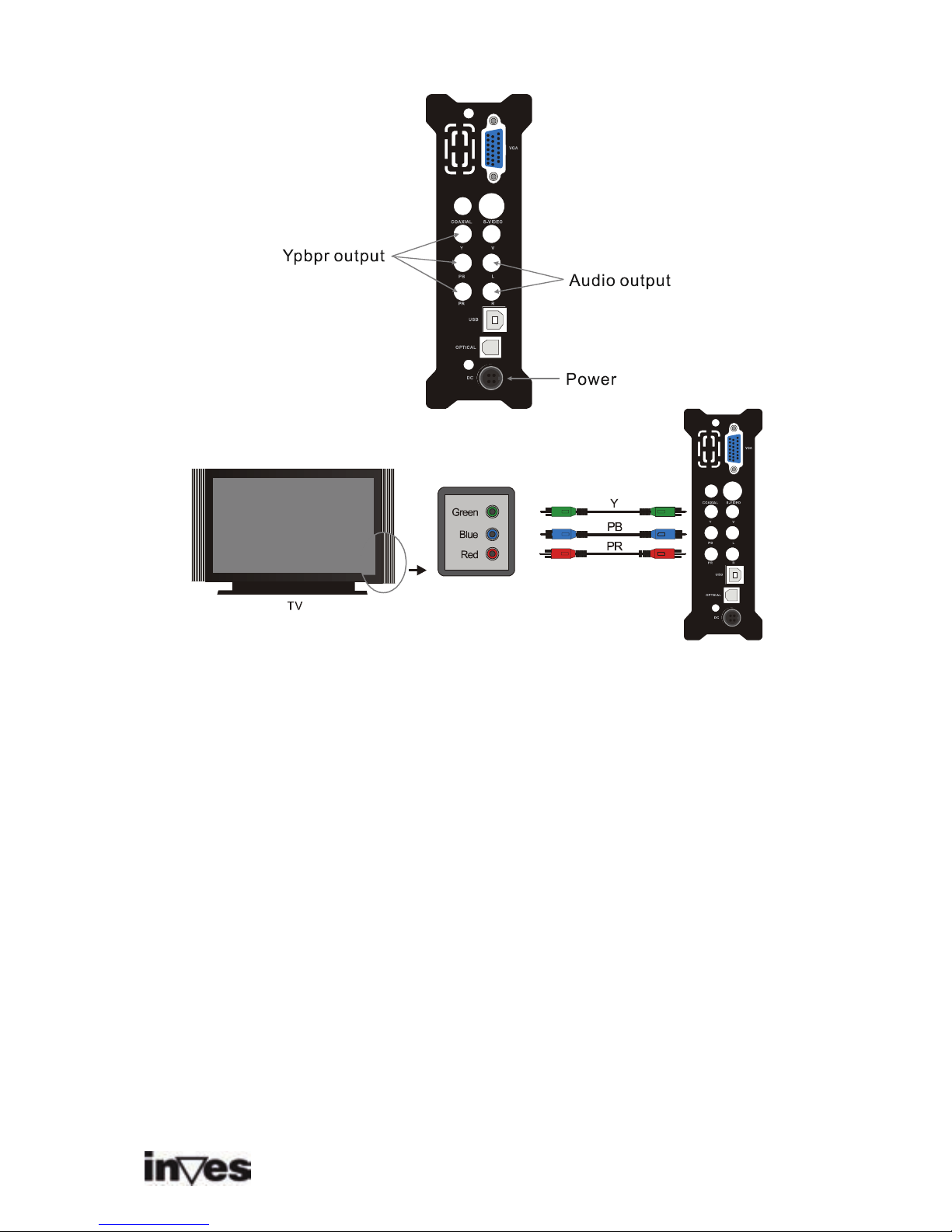

3. Si desea utilizar el formato de salida YPbPr: seleccione

YPbPr como conexión a su TV. Pulse la tecla VIDEO del mando

a distancia del reproductor para seleccionar "YPbPr OUT”.

Entonces el menú aparecerá en la pantalla del televisor.

13

Conexión con la salida YPbPr (Escaneo progresivo de
vídeo por componentes)

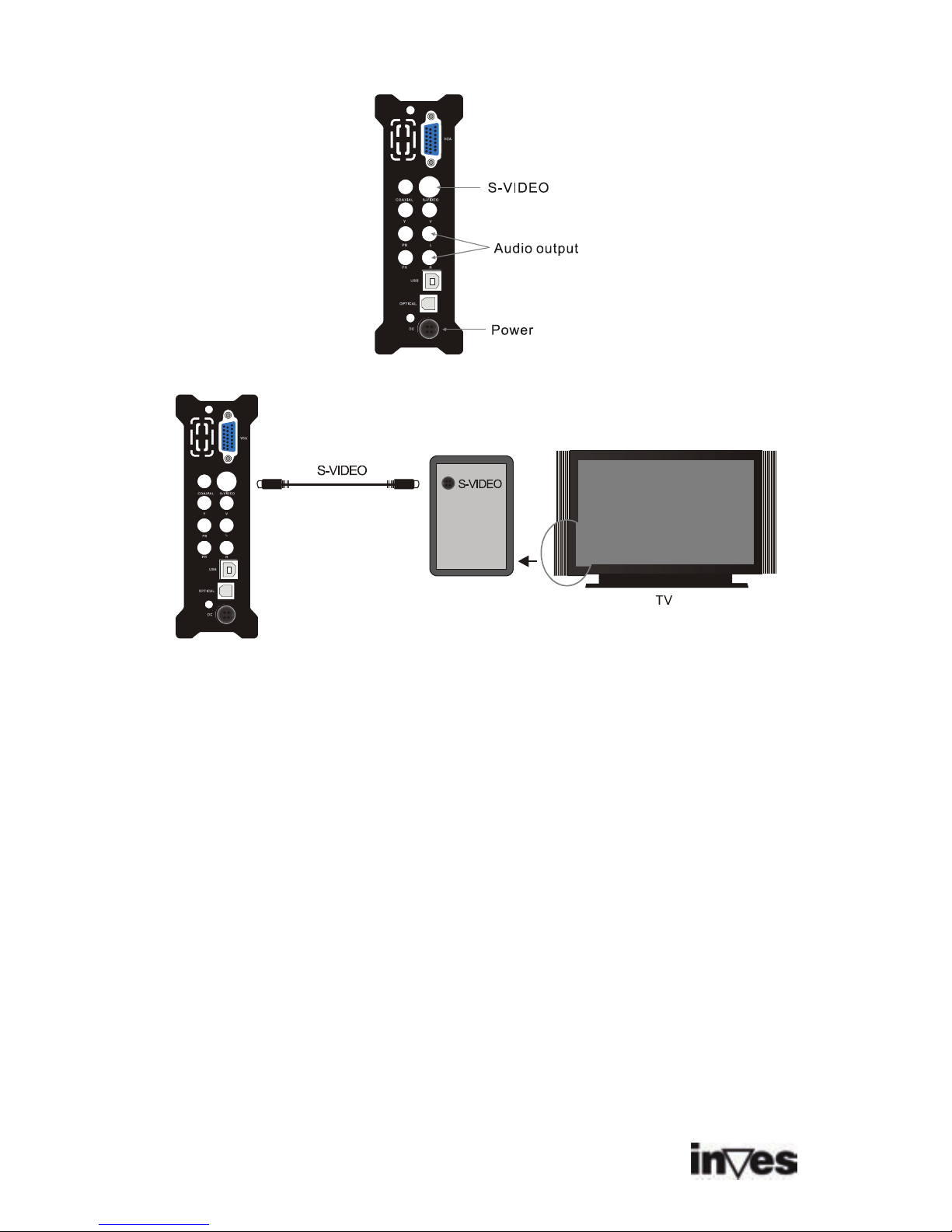

4. Si desea utilizar el modo de salida s-video: pulse la tecla

VIDEO del mando a distancia y elija S-VIDEO OUT, y el menú

aparecerá en la pantalla del televisor.

14

Conexión mediante la salida S-video

5. Conexión con una TV mediante la salida VGA: Seleccione el

modo VGA, después pulse la tecla VIDEO en el mando a

distancia para cambiar al modo VGA, entonces el menú se

mostrará en la TV.

6. Para conectar el equipo a un monitor VGA utilizando la salida

VGA, pulse la tecla VIDEO para cambiar a la salida VGA,

15

después el menú aparecerá en el monitor.

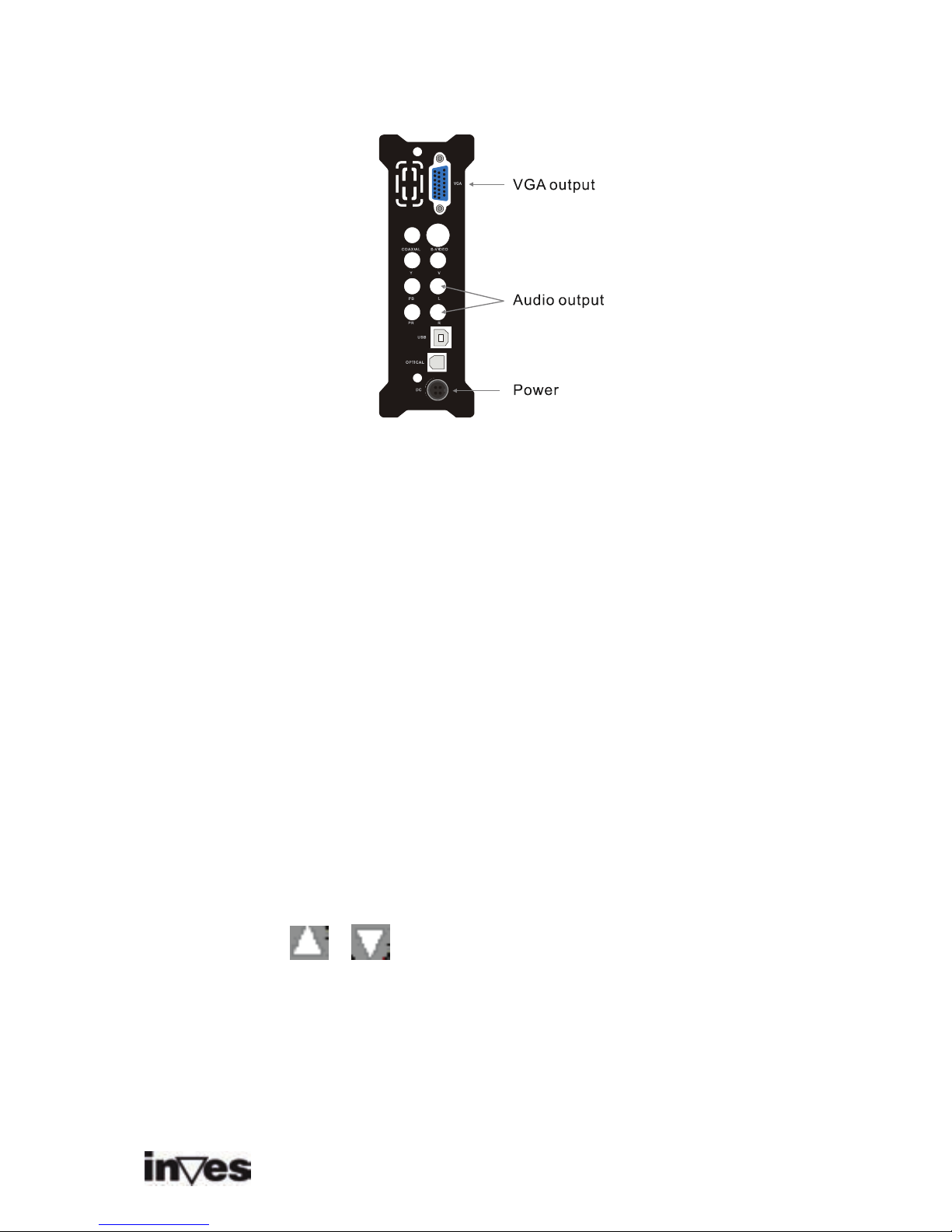

Salida VGA

6.2 Utilización de las tarjetas de memoria

• No es posible utilizar las dos tarjetas de memoria (SD y MS)

al mismo tiempo.

• Al insertar la tarjeta de memoria, asegúrese de detener el

modo reproducción.

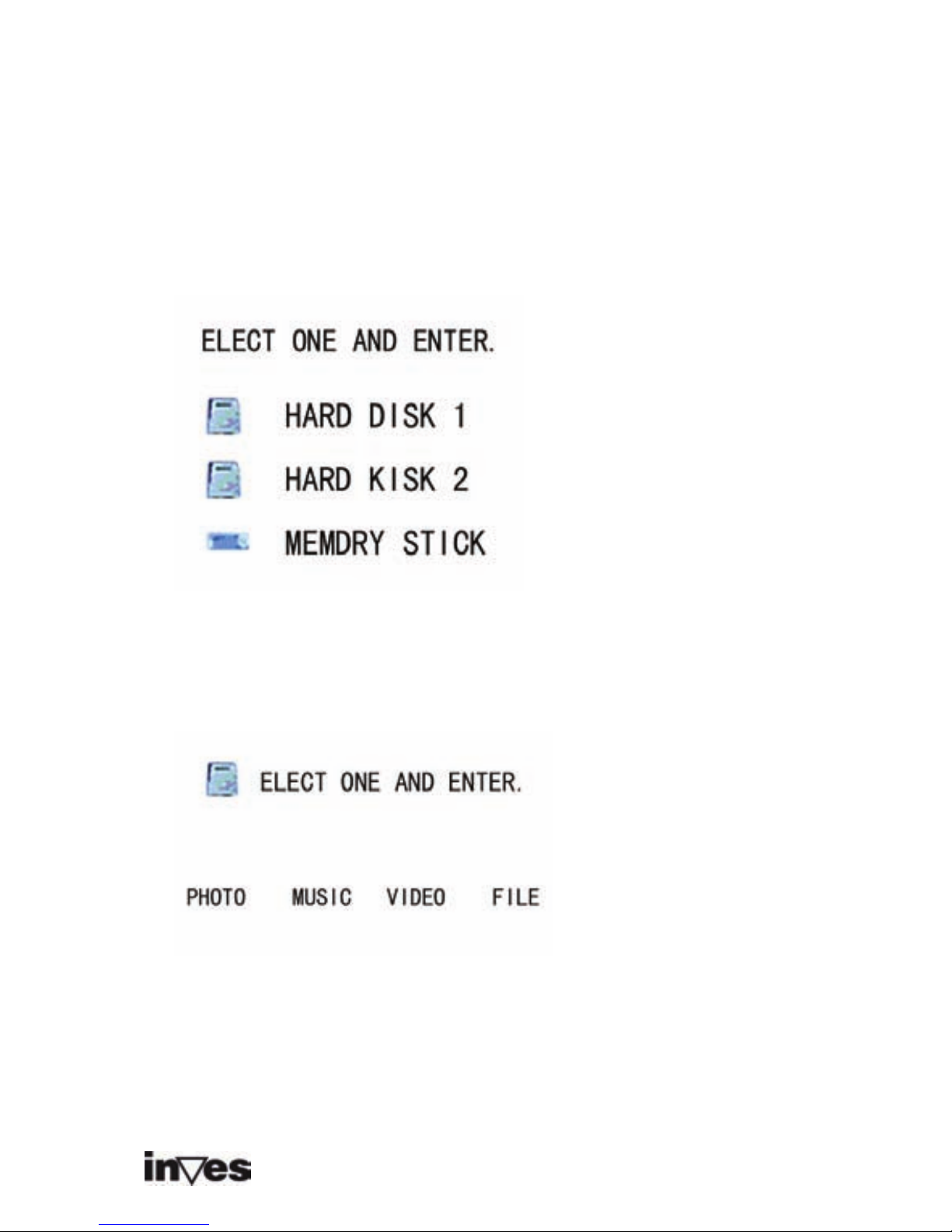

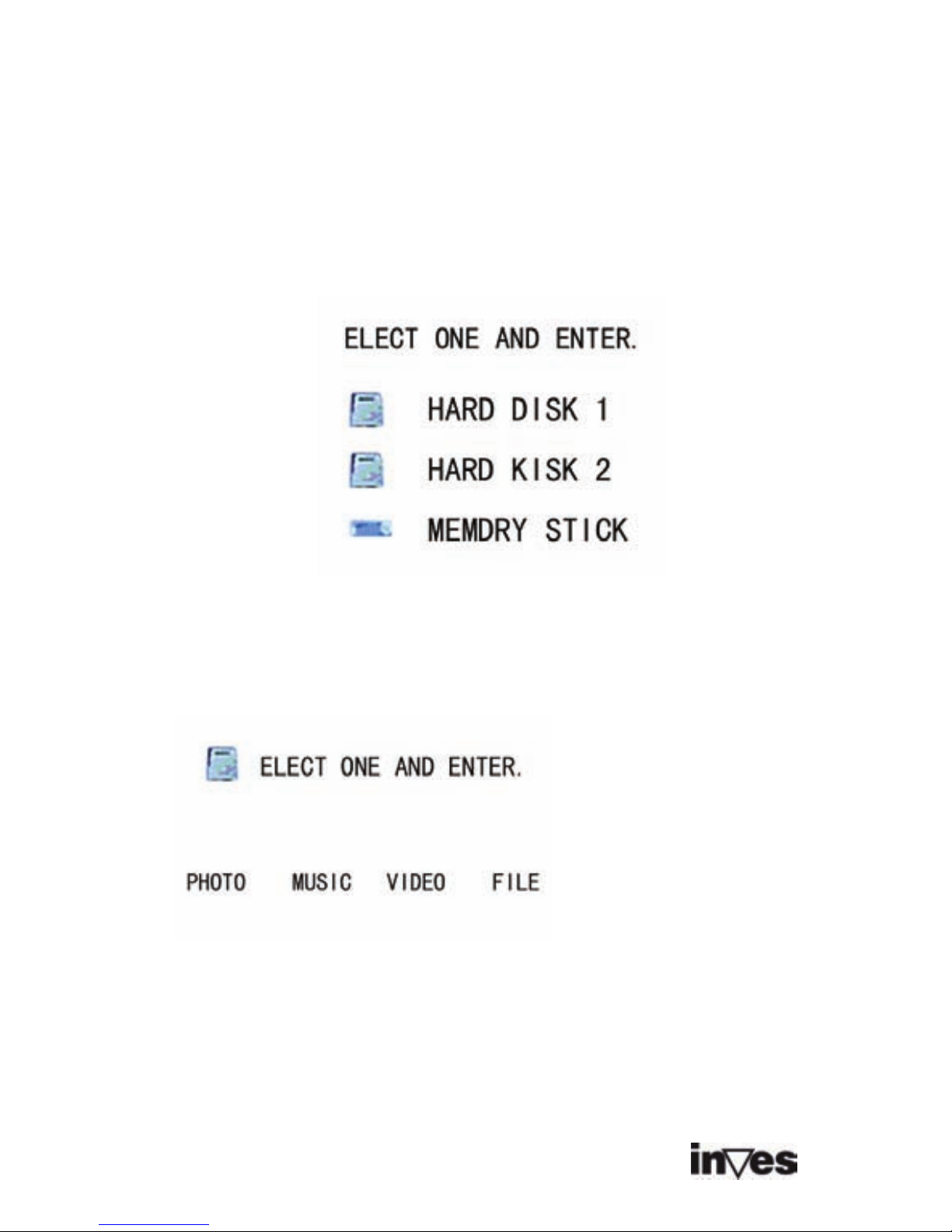

• Después de inserta la tarjeta de memoria, aparece un

menú en el que aparecerán los distintos dispositivos de

almacenamiento disponibles.

• Pulsando las teclas

puede elegir el dispositivo al

que desea acceder, y pulsando ENTER, podrá acceder al

menú del mismo.
