Ντουλάπα Εμφανούς Τύπου
Floor Standing Unit
NFI-30/NFO-30 NFI-50/NFO-50
Περιεχόμενα
- 3 -
English / Αγγλικά 27
Δομή
Οδηγίες πριν τη χρήση 4
Δομή 5
Μοντέλα και τεχνικά χαρακτηριστικά 6
Πίνακας ελέγχου 7
Λειτουργία
Λειτουργία τηλεχειριστηρίου
Ονόματα και λειτουργίες των πλήκτρων 9
Ονόματα και λειτουργίες των πλήκτρων (με το κάλυμμα ανοιχτό) 10
Λειτουργία AUTO 11
Λειτουργία COOL 12
Λειτουργία HEAT (για μονάδες τύπου ψύξης / θέρμανσης) 13
Λειτουργία DRY 14
Λειτουργία TIMER 15
Λειτουργία SLEEP 16

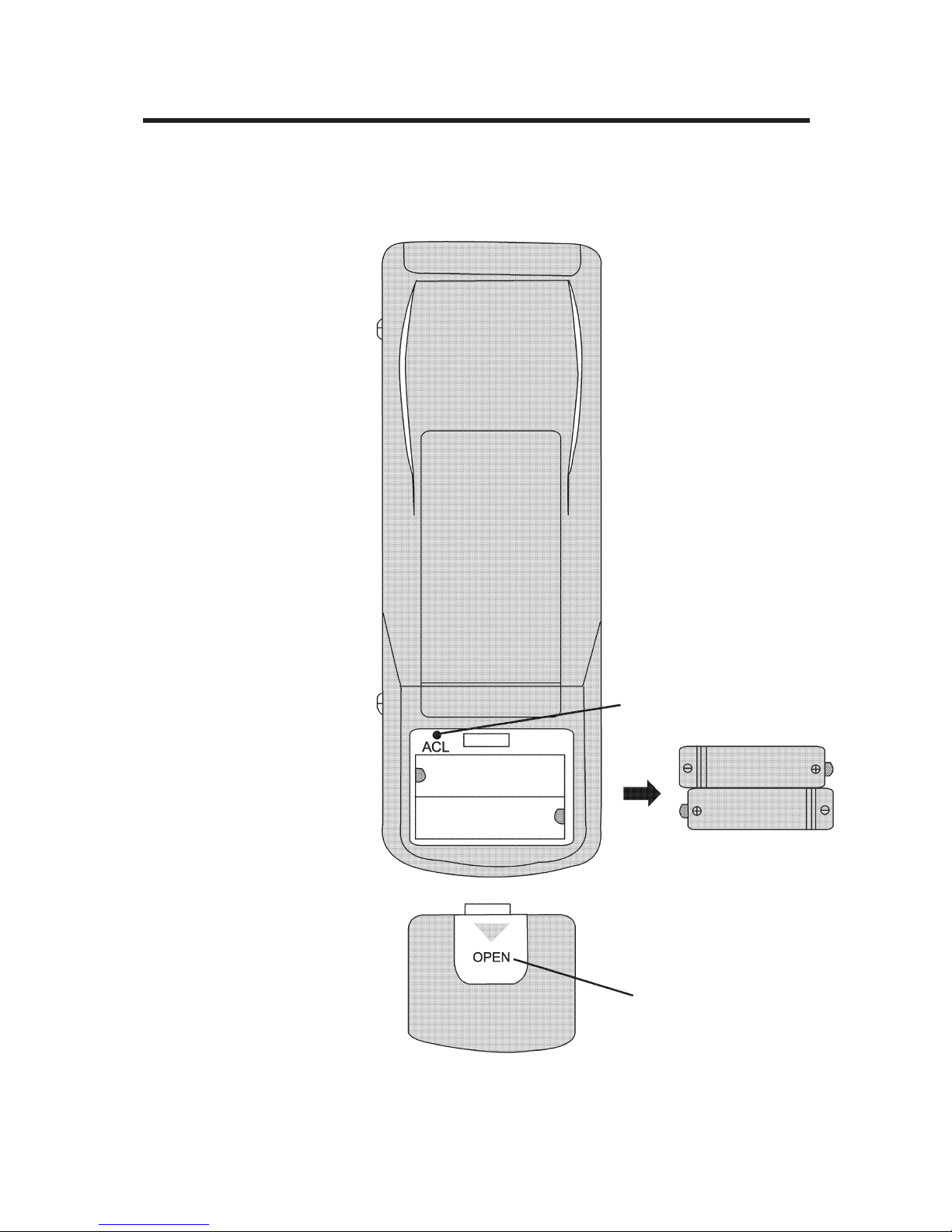

Πως να εισάγετε τις μπαταρίες 17
Συντήρηση
Κατεύθυνση του αέρα 18
Φροντίδα και συντήρηση 19

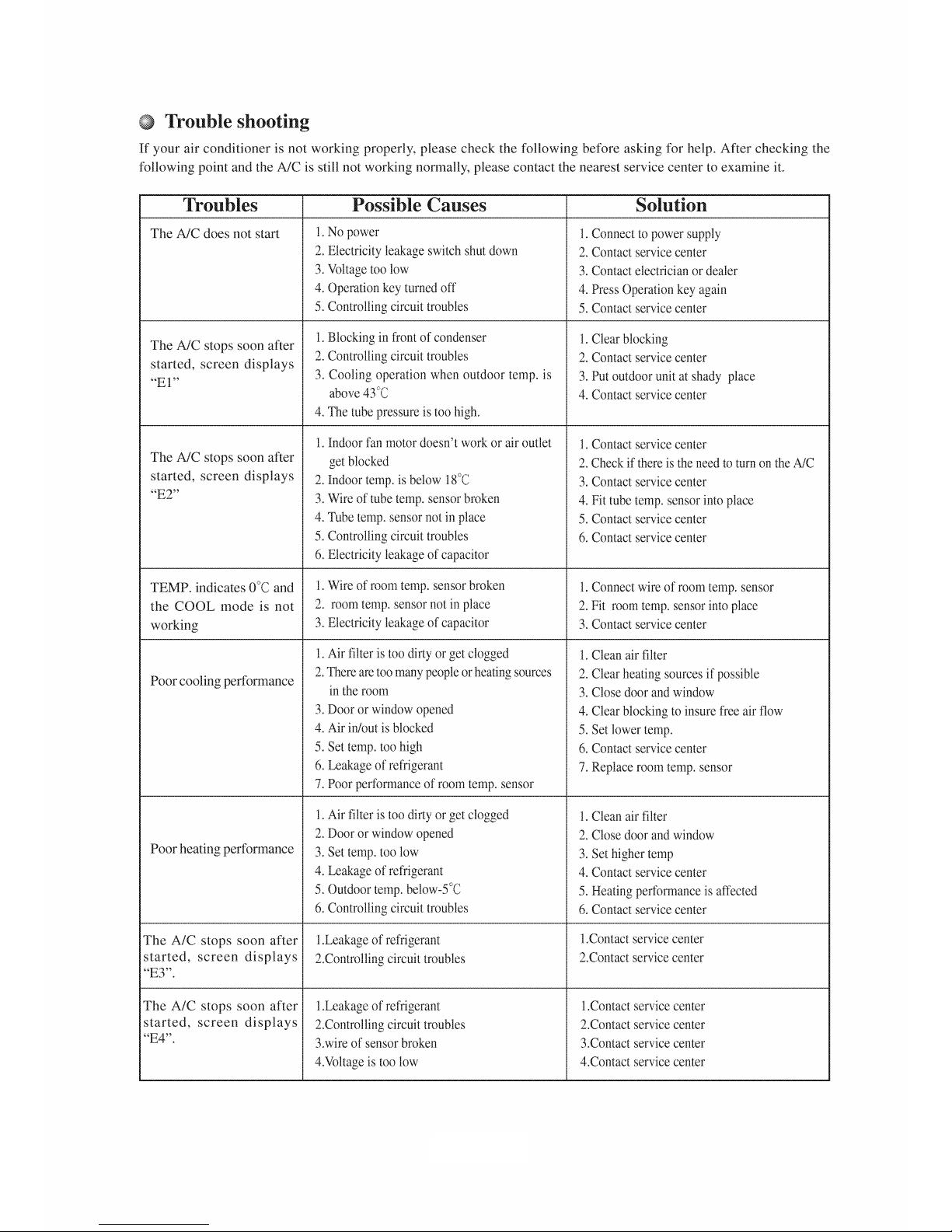

Αντιμετώπιση προβλημάτων 20
Εγκατάσταση

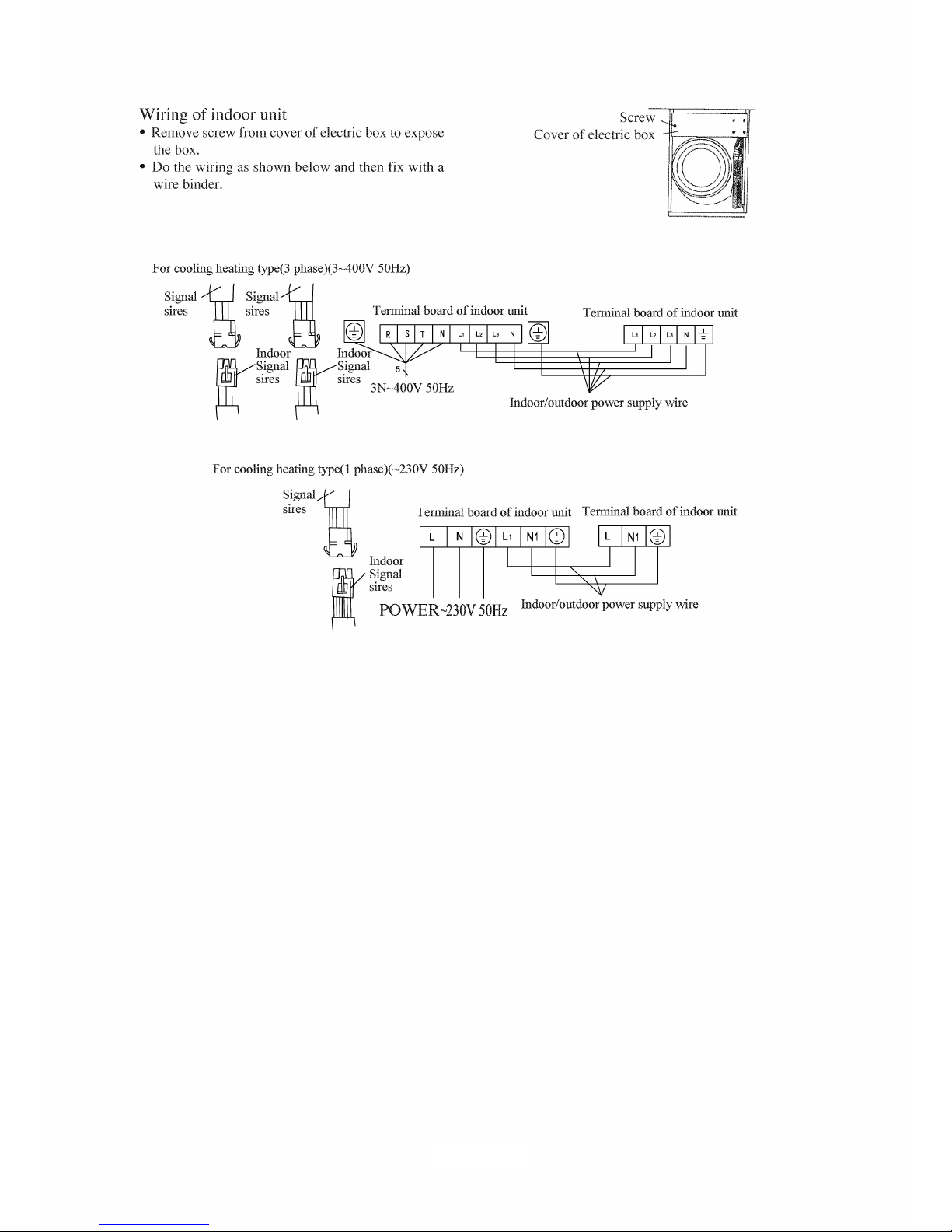

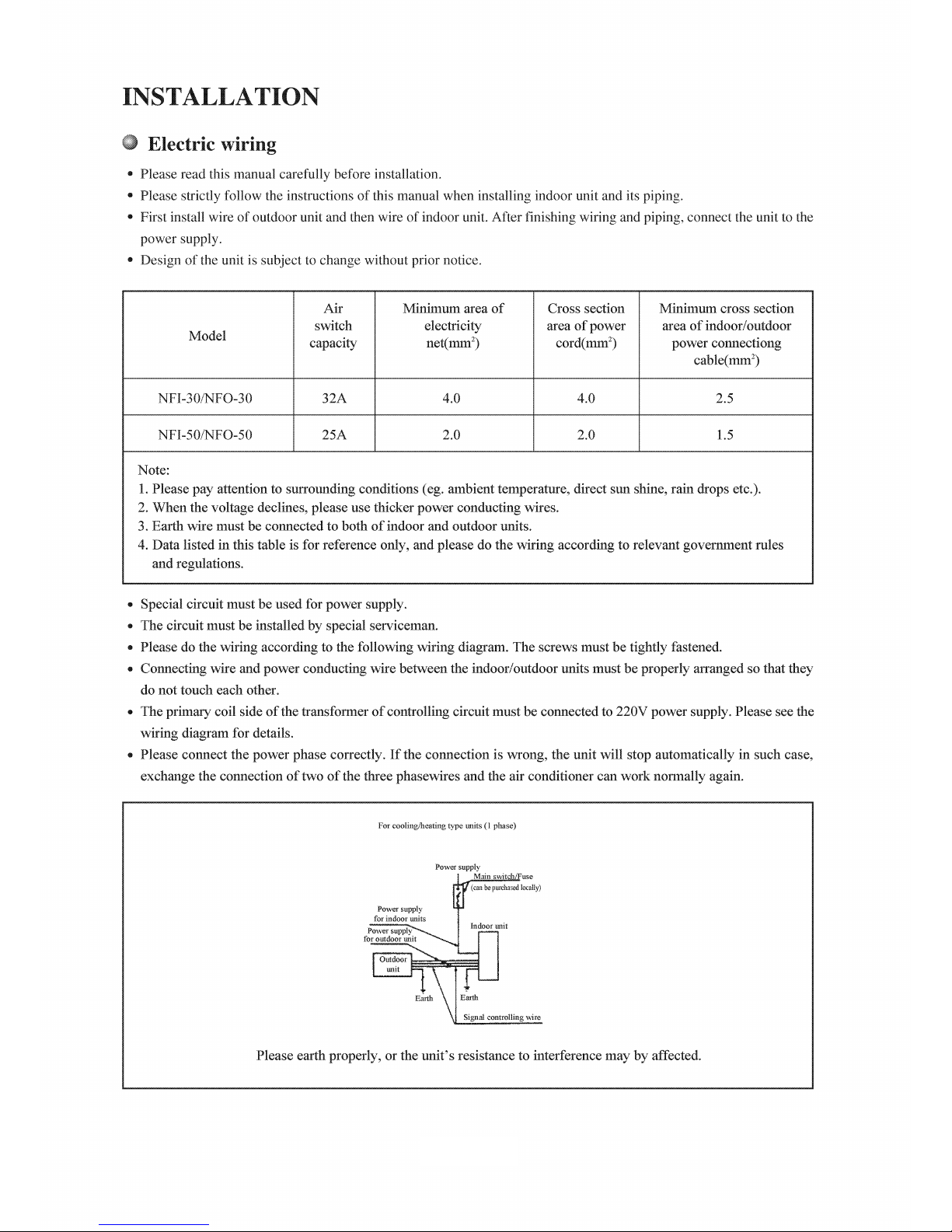

Ηλεκτρική καλωδίωση 21
Οδηγίες σωλήνωσης 22
Εγκατάσταση εσωτερικής μονάδας 23
Εγκατάσταση εξωτερικής μονάδας 25
Δοκιμαστική λειτουργία 26
Οδηγίες πριν τη χρήση
- 4 -
Προϋποθέσεις παροχής ρεύματος
1. Η ισχύς της ηλεκτρικής παροχής πρέπει να είναι τουλάχιστον 10kw, και η διατομή των χάλκινων
αγωγών πρέπει να είναι τουλάχιστον 2.5mm2. Παρακαλούμε συζητήστε με τον τοπικό αντιπρό-
σωπο ή με εξειδικευμένο τεχνικό για περισσότερες λεπτομέρειες.
2. Το κλιματιστικό πρέπει να γειωθεί με ασφάλεια. Το καλώδιο γείωσης πρέπει να συνδεθεί σε ειδικό
εξάρτημα του κτιρίου και όχι σε σωλήνες νερού ή υγραερίου.
3. Η καλωδίωση πρέπει να γίνει από εξειδικευμένο τεχνικό, σύμφωνα με τους αντίστοιχους νόμους και
`κανονισμούς.
4. Σε ένα κύκλωμα, πρέπει να υπάρχει διακόπτης προστασίας από διαρροή ρεύματος, επαρκούς χω-
ρητικότητας, όπως και ασφάλεια επαρκούς έκτασης.
5. Κλείστε την παροχή ρεύματος όταν δεν χρησιμοποιείτε το κλιματιστικό.
Προϋποθέσεις ασφάλειας
• Παρακαλούμε διαβάστε το εγχειρίδιο προσεκτικά πριν χρησιμοποιήσετε το κλιματιστικό και απευ-
θυνθείτε στον τοπικό αντιπρόσωπο ή το εξουσιοδοτημένο κέντρο επισκευών για βοήθεια σε περί-
πτωση που υπάρχουν ερωτήσεις ή προβλήματα.
• Το κλιματιστικό είναι κατάλληλο μόνο για τους σκοπούς που περιγράφονται στο εγχειρίδιο.
Προσοχή
• Μην χρησιμοποιείτε ποτέ πετρέλαιο ή άλλα εύφλεκτα αέρια ή υγρά κοντά στο κλιματιστικό. Είναι
πολύ επικίνδυνο.
• Το κλιματιστικό δεν είναι εξοπλισμένο με σύστημα εισόδου φρέσκου αέρα από τον εξωτερικό χώρο.
Έτσι,όταν χρησιμοποιείτε θερμάστρα που λειτουργεί με υγραέριο ή πετρέλαιο, στο ίδιο δωμάτιο,
παρακαλούμε ανοίγετε τακτικά κάποια πόρτα ή παράθυρο, διότι αυτός ο τύπος θερμάστρας κατα-
ναλώνει το οξυγόνο του αέρα και μπορεί να προκαλέσει αίσθημα δυσφορίας, λόγω ανεπαρκούς
οξυγόνωσης.
Προσέξτε
• Μην ενεργοποιείτε ή απενεργοποιείτε το κλιματιστικό, ανοίγοντας ή κλείνοντας την παροχή ρεύ­ματος.Παρακαλούμε χρησιμοποιείστε το πλήκτρο ON/OFF (Ενεργοποίηση /Απενεργοποίηση).
• Μην εισάγετε αντικείμενα στο πλέγμα εισόδου και εξόδου αέρα.
• Μην αφήνετε μικρά παιδιά να χειρίζονται το κλιματιστικό.
• Εάν υπάρχουν μικρά παιδιά ή άρρωστοι στο δωμάτιο, παρακαλούμε ρυθμίστε την θερμοκρασία κατάλληλα.
Συνθήκες λειτουργίας Θερμοκρασία Εσωτερική θερμοκρασία Εσωτερική θερμοκρασία
Μέγιστη
32οC ξηρής σφαίρας 23οC υγρής σφαίρας
43οC ξηρής σφαίρας 26οC υγρής σφαίρας
Ελάχιστη
21οC ξηρής σφαίρας 15οC υγρής σφαίρας
21οC ξηρής σφαίρας 15οC υγρής σφαίρας
Μέγιστη 27οC ξηρής σφαίρας
24οC ξηρής σφαίρας 18
ο
C υγρής σφαίρας
Ελάχιστη 20οC ξηρής σφαίρας
5οC ξηρής σφαίρας 6
ο
C υγρής σφαίρας
Ψύξη
Θέρμανση
- 5 -
Δομή
Εσωτερική μονάδα
Εξωτερική μονάδα
Εξαγωγή αέρα
Είσοδος αέρα
Οθόνη
Μροστινή όψη
Συνδετικός σωλήνας
Συνδετικός σωλήνας
Έξοδος αέρα
Είσοδος αέρα
Γρίλια εξαγωγής αέρα
Έξοδος αέρα
Έξοδος αέρα
Σωλήνας αποστράγγισης
Εξαγωγή αέρα
Οθόνη
Είσοδος αέρα
Γρίλια εξαγωγής αέρα
Έξοδος αέρα
Έξοδος αέρα
Είσοδος αέρα
Σωλήνας αποστράγγισης
Εξωτερική μονάδα
Μροστινή όψη
Μοντέλα και Τεχνικά χαρακτηριστικά
- 6 -
Μοντέλο NFI-30 / NFO-30 NFI-50 / NFO-50
Λειτουργία
Απόδοση Ψύξης (Btu/h) 7000 14068
Απόδοση θέρμανσης (Btu/h) 7700 (9500) 14361 (17861)
Τάση 220V~230 300-400 3Ν
Συχνότητα
Ισχύς (C/H) (W) 3200/2600 (4400) 5300/4700 (8200)
Ένταση (C/H) (A) 8.8/7.8(13) 12.26/11.3(19.13)
Ισχύς ηλεκτρικής αντίστασης (W) 1800 3500
Παροχή αέρα (m3/h) 900 1700
Ψυκτικό μέσο R407C 3.0kg R407C 3.8kg
Θόρυβος (Εσωτερικός/Εξωτερικός) (dB(A))
48/58 57/61
Τύπος κλίματος
Αντίσταση στο νερό
Μόνωση
Βάρος (kg) (εσωτερική/εξωτερική)
50/75 58/112
Διαστάσεις (εσωτερική/εξωτερική)(cm)(Υ*Π*Β)
Εσωτερική μονάδα:175x54x30
Εξωτερική: 84x95x41.2
Εσωτερική μονάδα:175x57x38
Εξωτερική: 84x95x41.2
50
T1
IPX4
I
Ψύξη/Θέρμανση
* Παρακαλούμε, κοιτάξτε την ταμπέλα τεχνικών χαρακτηριστικών για ακριβή ημερομηνία.
- 7 -
Επιδαπέδιος τύπος κλιματιστικού με οθόνη ελε΄γχου VFD. (Το ασύρματο τηλεχειριστήριο
δεν περιλαμβάνεται στη συσκευασία αλλα μπορεί να αγοραστεί ξεχωριστά.)
Πλήκτρο SWING
Επιλέξτε μεταξύ της κίνησης ή όχι των
περσίδων.
Οθόνη VFD
Πλήκτρο FUN SPEED
Επιλέξτε μεταξύ της ΑΥΤΟΜΑΤΗΣ /ΧΑΜΗΛΗΣ/
ΜΕΤΡΙΑΣ/ΥΨΥΛΗΣ ταχύτητας του ανεμιστήρα.
Πλήκτρο MODE
Επιλέξτε μεταξύ των λειτουργειών
ΑΥΤΟΜΑΤΗ/ΨΥΞΗ/ΑΦΥΓΡΑΝΣΗ/ΘΕΡΜΑΝΣΗ
Πλήκτρο ΟΝ/OFF
Πιέστε μια φορά για ενεργοποίηση
και άλλη μια για απενεργοποίηση.
Οταν το κλιματιστικό είναι απενεργοποιημένο
χρησιμοποιούμε τι ολήκτρο αυτό, για να ορί-
σουμε το χρόνο αυτόματης ενεργοποίησησς
του. Κάθε πάτημα του πλήκτρου αντιστοιχεί σε
0.5 ώρας. Μπορείτε να επιλέξετε από 0 έως
24 ώρες. Όταν ο επιλεγμένος χρόνος ολο-
κληρωθεί, το κλιματιστικό τίθεται αυτόματα σε
λειτουργία. Όταν το κλιματιστικό είναι σε λει-
τουργία, χρησιμοποιούμε το χρόνο συτόματης
απενεργοποίησής του. Κάθε πάτημα του πλή-
κτρου αντιστοιχεί σε 0.5 της ώρας. Μπορείτε
να επιλέξετε από 0 έως 24 ώρες. Όταν ο επι-
λεγμένος χρόνος ολοκληρωθεί, το κλιματι-
στικό απενεργοποιείται αυτόματα.
Πλήκτρο SET TEMP
Κάθε φορά που πιέζετε, ή θερμοκρασία του δω-
ματίου μειώνεται κατά 1
0
C, ενώ κάθε φορά που
πιέζετε η θερμοκρασία του δωματίου αυξάνε-
ται κατά 1
0
C. Η θερμοκρασία του δωματίου μπορεί
να ρυθμιστεί από 16
0
C έως 30
0
C. Κατά τη διάρκεια
της λειτουργίας του κλιματιστικού, πιέστε ταυτό-
χρονα τα δύο πλήκτρα για να ενεργοποιήσετε την
προστασία της οθόνης του τηλεχειριστηρίου. Ξα-
ναπιέζοντας τα δύο πλήκτρα η προστασία της οθό-
νης απενεργοποιείται.

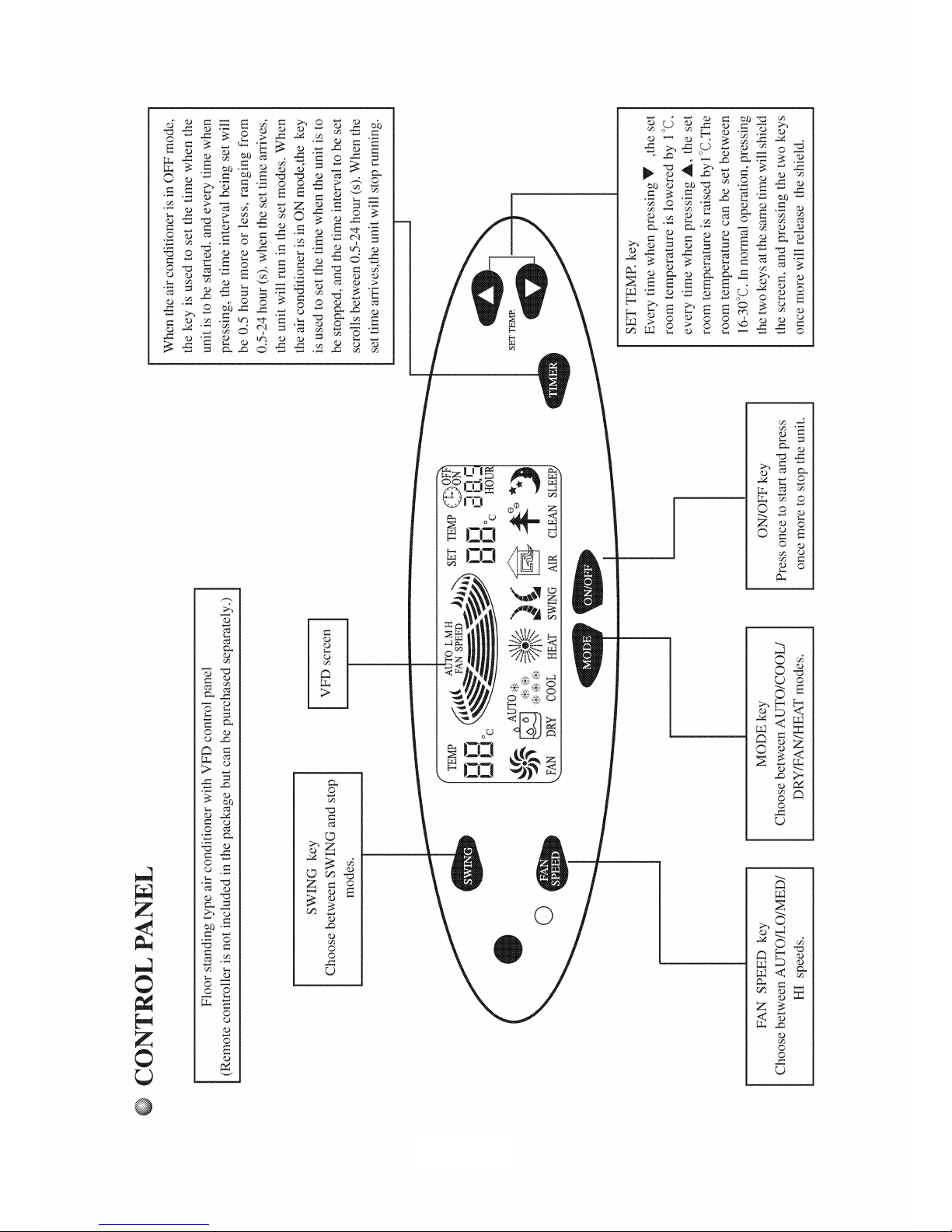

Πίνακας Ελέγχου
Ειδικές λειτουργίες
- 8 -
Λειτουργία ελέγχου:
Κάθε φορά που η μονάδα συνδέεται στην πρίζα και δεν λαμβάνεται σήμα:
(1) Πατήστε το πλήκτρο SET TEMP
για να εισέλθετε στην εξαναγκασμένη λειτουργία ψύξης. Ο
αεροσυμπιεστής ενεργοποιείται και η μονάδα εκτελεί αυτόματη λειτουργία περιστροφής των
περσίδων. Ο εσωτερικός και εξωτερικός ανεμιστήρας λειτουργούν σε υψηλή ταχύτητα. Η οθόνη
εμφανίζει όλα τα σύμβολα. Πέντε λεπτά αργότερα, η μονάδα απενεργοποιείται και εκτελεί την
κανονική λειτουργία αναμονής.
(2) Πατήστε το πλήκτρο SET TEMP
για να εισέλθετε στην εξαναγκασμένη λειτουργία θέρμαν-
σης. Ο αεροσυμπιεστής και το εφεδρικό ηλεκτρικό κύκλωμα ενεργοποιούνται και η μονάδα εκτε-
λεί αυτόματη λειτουργία περιστροφής των περσίδων. Ο εσωτερικός και εξωτερικός ανεμιστήρας
λειτουργούν σε υψηλή ταχύτητα. Η οθόνη εμφανίζει όλα τα σύμβολα. Πέντε λεπτά αργότερα, η
μονάδα απενεργοποιείται και εκτελεί τη κανονική λειτουργία αναμονής.
Εκτέλεση λειτουργίας προστασίας του αεροσυμπιεστή:
Σε όλες τις λειτουργίες, ο αεροσυμπιεστής χρειάζεται τρία λεπτά για να ενεργοποιηθεί ξανά μετά
από απενεργοποίησή του. Εάν δεν υπάρχουν αλλαγές στη λειτουργία, ο αεροσυμπιεστής θα συνε-
χίσει να λειτουργεί για έξι λεπτά πριν σταματήσει. Ανάμεσα στις αλλαγές λειτουργίας, ο αεροσυμ-
πιεστής σταματά να λειτουργεί για τρία λεπτά.
Λειτουργία προστασίας της οθόνης:
Στην κανονική λειτουργία, πατώντας τα πλήκτρα SET TEMP και ταυτόχρονα, ενεργοποιείται
η προστασία της οθόνης. Ξαναπατώντας τα δύο πλήκτρα ταυτόχρονα, παύει η προστασία.
Διαδικασία λειτουργίας τηλεχειριστηρίου
- 9 -
Όνομα και Λειτουργία – Τηλεχειριστηρίου
Σημείωση:
• Βεβαιωθείτε ότι δεν υπάρχουν εμπόδια μεταξύ του δέκτη και του τηλεχειριστηρίου.
• Εάν η θερμοκρασία δωματίου είναι υψηλότερη από την επιλεγμένη θερμοκρασία, τότε ο συμ-
πιεστής εκτελεί την λειτουργία ΨΥΞΗΣ.
• Εάν η θερμοκρασία δωματίου είναι χαμηλότερη από την επιλεγμένη θερμοκρασία, τότε το συμ-
πιεστής απενεργοποιείται και λειτουργεί μόνο ο εσωτερικός ανεμιστήρας.
• Η ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ, πρέπει να κυμαίνεται από 16
ο
C έως 30οC.
Πλήκτρο ΘΕΡΜΟΚΡΑΣΙΑΣ: Πατώντας μια φορά το ‘+’ η θεοκρασία
αυξάνεται κατά 1
ο
C, ενώ πατώντας μια
φορά το ‘–’, μειώνεται κατά 1
ο
C. Στην λειτουργία COOL η θερμοκρασία μπορεί να επιλεγεί από τους 16 μέχρι τους 30
ο
C. Στην λειτουργία DRY η θερμοκρα­σία μπορεί να επιλεγεί από τους 16 μέχρι τους 30
ο
C. Στην λειτουργία HEAT η θερμοκρασία μπορεί να επιλεγεί από τους 16 μέχρι τους 30οC.
Πλήκτρο MODE Πατήστε αυτό το πλήκτρο για να αλλά-
ξετε τον τρόπο λειτουργίας της συ­σκευής.
Πλήκτρο Περιστροφής
Όταν πατάτε αυτό το πλήκτρο οι περσί­δες περιστρέφονται αυτόματα έως ότου ξαναπατήσετε το πλήκτρο.
Πλήκτρο ΑΝΕΜΙΣΤΗΡΑ Πατήστε αυτό το πλή-
κτρο για να ρυθμίσετε την ταχύτητα του ανεμι­στήρα.
ON / OFF
Πατήστε αυτό το πλήκ ­τρο για ανοίξετε ή να κλείσετε την μονάδα.
ΨΥΞΗ
ΑΦΥΓΡΑΝΣΗ
ΑΝΕΜΙΣΤΗΡΑΣ
ΘΕΡΜΑΝΣΗ
Όνομα και Λειτουργία – Τηλεχειριστηρίου (Μετακινείστε το κάλυμμα)
- 10 -
Σημείωση: Ορισμένες λειτουργίες πλήκτρων που δεν είναι διαθέσιμες για αυτό το κλιματιστικό δεν
θα περιγραφούν παρακάτω
Οθόνη υγρών κρυστάλλων Παρουσιάζει όλες τις ρυθμίσεις
Πλήκτρο SLEEP Πιέστε αυτό το πλήκτρο για να θέ-
σετε το κλιματιστικό σε κατάσταση αναμονής. Ξαναπιέστε το για παύ ­ση της λειτουργίας αναμονής.
Πλήκτρο LIGHT Πιέστε αυτό το πλήκτρο για να ανάψετε
το φώς. Ξαναπατήστε το πλήκτρο για να σβήσει.
Πλήκτρο TIMER OFF Κατά τη λειτουργία, πατήστε αυτό
το πλήκτρο για να ρυθμίσετε το χρόνο αυτόματης απενεργοποί­ησης του κλιματιστικού σε εύρος χρόνου από 0.5 έως 24 ώρες.
Πλήκτρο TIMER ON Κατά τη απενεργοποίηση πατήστε
αυτό το πλήκτρο για να ρυθμίσετε το χρόνο αυτόματης ενεργοποίη ­σης του κλιματιστικού, σε εύρος χρόνου από 0.5 έως 24 ώρες.
Ακύρωση
χρόνου
Ακύρωση
χρόνου
Όνομα και Λειτουργία – Τηλεχειριστηρίου (Μετακινείστε το κάλυμμα)
- 11 -
Συνδέστε με την ηλεκτρική παροχή και πιέ­στε το πλήκτρο ON/OFF. Το κλιμαστιστικό τί­θεται σε λειτουργία
Ο μικροεπεξεργαστής μπορεί να ρυθμισεί αυτόματα a την λειτουργία σύμ­φωνα με την θερμοκρασία του δωματίου
ΑΥΤΟΜΑΤΗ λειτουργία
• Στην αυτόματη λειτουργία, η επιλεγμένη θερμοκρασία είναι σταθερή στους 26
o
C
για τη λειτουργία COOL, 20
ο
C για τη λειτουργία HEAT και 24οC για τη λειτουργία
DRY.
Όνομα και Λειτουργία – Τηλεχειριστηρίου (Μετακινείστε το κάλυμμα)
- 12 -
3. Κουμπί SWING Όταν πατάτε το κουμπί οι περ­σίδες μετακινούνται έως ότου ξαναπατήστε το κουμπί.
5. Πατήστε το κουμπί TEMP Για να ρυθμίσετε την κατάλ­ληλη θερμοκρασία.
4. Πατήστε FAN για να ρυθμίσετε την ταχύτητα του ανεμιστήρα.
1. Aνοικτό/Κλειστό Πατήστε αυτό το κουμπί για να ανοίξετε ή να κλείσετε την συσκευή
Λειτουργία ΨΥΞΗΣ
•Ανάλογα με τη διαφορά μεταξύ της θερμοκρασίας του δωματίου και της επιλεγμένης θερμοκρα-
σίας, ο μικροϋπολογιστής μπορεί να ελέγξει αν χρειάζεται ψύξη ή όχι.
• Εάν η θερμοκρασία του δωματίου είναι 1°C υψηλότερη από την επιλεγμένη θερμοκρασία, ο αε-
ροσυμπιεστής εκτελεί τη λειτουργία ψύξης.
• Εάν η θερμοκρασία του δωματίου είναι χαμηλότερη κατά 1°C από την επιλεγμένη , ο αεροσυμ-
πιεστής σταματά και λειτουργεί μόνο ο κινητήρας του εσωτερικού ανεμιστήρα.
•Η ΕΠΙΛΕΓΜΕΝΗ ΘΕΡΜΟΚΡΑΣΙΑ θα πρέπει να κυμαίνεται από 16 έως 30
o
C.
2. ΛΕΙΤΟΥΡΓΙΑ Πατήστε αυτό το κουμπί για να ελέγξετε τον τρόπο λει­τουργίας της συσκευής.
Όνομα και Λειτουργία – Τηλεχειριστηρίου (Μετακινείστε το κάλυμμα)
- 13 -
Λειτουργία ΘΕΡΜΑΝΣΗΣ
• Εάν η θερμοκρασία του δωματίου είναι χαμηλότερη 1°C από την επιλεγμένη θερμοκρασία, ο αε-
ροσυμπιεστής εκτελεί την λειτουργία ΘΕΡΜΑΝΣΗΣ.
• Εάν η θερμοκρασία του δωματίου είναι υψηλότερη 1°C από την επιλεγμένη θερμοκρασία, ο αε-
ροσυμπιεστής, ο εσωτερικός και ο εξωτερικός ανεμιστήρας σταματούν.
• Η ΕΠΙΛΕΓΜΕΝΗ ΘΕΡΜΟΚΡΑΣΙΑ θα πρέπει να κυμαίνεται από 16 έως 30oC.
3. Κουμπί SWING Όταν πατάτε το κουμπί οι περ­σίδες μετακινούνται έως ότου ξαναπατήστε το κουμπί.
4. Πατήστε FAN για να ρυθμίσετε την ταχύτητα του ανεμιστήρα.
5. Πατήστε το κουμπί TEMP Για να ρυθμίσετε την κατάλ­ληλη θερμοκρασία.
2. ΛΕΙΤΟΥΡΓΙΑ Πατήστε αυτό το κουμπί για να ελέγξετε τον τρόπο λειτουργίας της συσκευής.
1. Aνοικτό/Κλειστό Πατήστε αυτό το κουμπί για να ανοίξετε ή να κλείσετε την συσκευή
Όνομα και Λειτουργία – Τηλεχειριστηρίου (Μετακινείστε το κάλυμμα)
- 14 -
Λειτουργία DRY
Εάν η θερμοκρασία του δωματίου είναι μικρότερη κατά 2°C από την επιλεγμένη θερμοκρασία,
ο συμπιεστής, ο εξωτερικός και ο εσωτερικός ανεμιστήρας απενεργοποιούνται. Εάν η θερμο-
κρασία του δωματίου κυμαίνεται μεταξύ ±2
o
C της επιλεγμένης θερμοκρασίας, τότε το κλιμα-
τιστικό εκτελεί λειτουργία αφύγρανσης. Εάν η θερμοκρασία του δωματίου είναι υψηλότερη από
την επιλεγμένη θερμοκρασία +2
o
C, το κλιματιστικό εκτελεί λειτουργία ΨΥΞΗΣ. Ο ανεμιστή-
ρας λειτουργεί στη χαμηλή ταχύτητα.
• Η ΕΠΙΛΕΓΜΕΝΗ ΘΕΡΜΟΚΡΑΣΙΑ, θα πρέπει να κυμαίνεται από 16 έως 30
o
C.
3. Κουμπί SWING Όταν πατάτε το κουμπί οι περ­σίδες μετακινούνται έως ότου ξαναπατήστε το κουμπί.
4. Πατήστε το κουμπί TEMP Για να ρυθμίσετε την κατάλληλη θερμοκρασία.
1. Συνδέστε με την ηλεκτρική παρόχη και πιέστε το πλήκτρο ON/OFF. Το κλιματι ­στικό τίθεται σε λειτουργία.
2. Πιέστε το πλήκτρο MODE και επιλέξτε τη λειτουργία όταν. Όταν επιλεχθεί αυτή η λειτουρ­γία, η ταχύτητα του αέρα δεν μπορεί να μεταβληθεί.
Όνομα και Λειτουργία – Τηλεχειριστηρίου (Μετακινείστε το κάλυμμα)
- 15 -
Λειτουργία ΧΡΟΝΟΔΙΑΚΟΠΤΗ (TIMER)
Πλήκτρο TIMER OFF Κατά τη λειτουργία, πιέστε αυτό το
πλήκτρο για να ρυθμίσετε το χρόνο αυτόματης απενεργοποίησης του κλιματιστικού σε εύρος χρόνου από
0.5 έως 24 ώρες.
Πλήκτρο TIMER ON Κατά τη απενεργοποίηση πιέστε
αυτό το πλήκτρο για να ρυθμίσετε το χρόνο αυτόματης ενέργοποί­ησης του κλιματιστικού, σε εύρος χρόνου από 0.5 έως 24 ώρες.
Ακύρωση
χρόνου
Ακύρωση
χρόνου
Όνομα και Λειτουργία – Τηλεχειριστηρίου (Μετακινείστε το κάλυμμα)
- 16 -
Λειτουργία ΑΝΑΜΟΝΗΣ (SLEEP)
• Όταν η μονάδα ψύχει ή αφυγραίνει, εάν ρυθμιστεί η λειτουργία SLEEP, η ΕΠΙΛΕΓΜΕΝΗ ΘΕΡ-
ΜΟΚΡΑΣΙΑ, θα αυξηθεί κατά 1
o
C σε μία ώρα και κατά 2oC σε δύο ώρες.
• Όταν η μονάδα θερμαίνει, εάν ρυθμιστεί η λειτουργία SLEEP, η ΕΠΙΛΕΓΜΕΝΗ ΘΕΡΜΟ-
ΚΡΑΣΙΑ, θα μειωθεί κατά 1
o
C σε μία ώρα και κατά 2oC σε δύο ώρες.
3. Κουμπί SWING Όταν πατάτε το κουμπί οι περ­σίδες μετακινούνται έως ότου ξαναπατήστε το κουμπί.
4. Πατήστε FAN για να ρυθμίσετε την ταχύτητα του ανεμιστήρα.
5. Πατήστε το κουμπί TEMP Για να ρυθμίσετε την κατάλ­ληλη θερμοκρασία.
6. Πλήκτρο SLEEP Πιέστε αυτό το πλήκτρο για να ενεργοποιήσετε τη λειτουργία ΑΝΑΜΟΝΗΣ. Πιέστε το ξανά για να την απενεργοποιήσετε.
2. Πιέστε το πλήκτρο MODE και επιλέξτε τις λειτουργίες.
1. Συνδέστε με την ηλεκτρική παρόχη και πιέστε το πλήκτρο ON/OFF. Το κλιματι στικό τίθεται σε λειτουργία.
Πώς να εισάγετε μπαταρίες
- 17 -
Πώς να εισάγετε μπαταρίες
1. Απομακρύνετε το κάλυμμα από το πίσω μέρος του τηλεχει ριστηρίου.
2. Εισάγετε τις 2 μπαταρίες (δύο μπαταρίες ΑΑΑ ξηρού φορ τίου) και πιέστε το πλήκτρο “ACL”.
3. Επανατοποθετείστε το κάλυ μμα.
ΣΗΜΕΙΩΣΗ:
• Μην μπερδεύετε καινούργιες με μεταχειρισμένες ή διαφορετικές μπαταρίες.
• Αφαιρείτε τις μπαταρίες όταν το τηλεχειριστήριο δε χρησιμοποιείται για μεγάλο χρονικό διάστημα.
• Οι μπαταρίες μπορούν να χρησι ­μο ποιηθούν για ένα χρόνο περίπου.
• Το τηλεχειριστήριο πρέπει να χρησιμοποιείται μέσα στα όρια λή ­ψης σήματος της μονάδας.
• Το τηλεχειριστήριο πρέπει να το­ποθετείται περίπου σε 1m από στα ­ση από την τηλεόραση.
2. Εισάγετε δύο μπαταρίες ΑΑΑ
1. Τραβήξτε το κάλυμμα.
3. Επανατοποθετήστε το κάλλυμα.
Συντήρηση
- 18 -
Κατεύθυνση ροής του αέραΚατεύθυνση ροής του αέρα
1. Κατεύθυνση αέρα αριστερά και δεξιά 2. Κατεύθυνση του αέρα πάνω κάτω
Πατήστε το πλήκτρο SWING (περιστροφή) στον πίνακα ελέγχου (του τηλεχειριστηρίου), για να επιλέξετε SWIΝG (περιστροφή) ή END SWING (τέλος περιστροφής). Οι περσίδες θα περιστραφούν αριστερά και δεξιά ή θα στα­ματήσουν να περιστρέφονται και ο αέρας θα ρέει προς μια σταθερή κατεύθυνση.
*Κάθε φορά που πατάτε το πλήκτρο SWING, θα εμφα­νίζεται στην οθόνη η ένδειξη ‘SWING’. Εάν ο εσωτερικός ανεμιστήρας βρίσκεται σε λειτουργία, ο κινητήρας περι­στροφής θα ενεργοποιη θεί και θα κατευ θύνει τον αέρα αριστερά και δεξιά. Αν ξαναπατήστε το πλήκτρο, η έν­δειξη SWING, θα εξαφανιστεί από την οθόνη, ο κινητήρας περιστροφής θα απενεργοποιηθεί, οι περσίδες θα στα­ματήσουν να περιστρέφονται και ο αέρας θα ρέει προς μια σταθερή διεύθυνση.
Περσίδες αέρα (κατευθύνουν την οριζόντια ροή του αέρα).
Ρυθμίστε τη γωνία ροής του αέρα, κινώντας τις περ­σίδες με το χέρι. Κρατήστε τα άκρα των περσίδων με τα δυο χέρια, όταν κάνετε τη ρύθμιση. Στη λειτουργία ψύξης και αφύγρανσης, ρυθμίστε τη ροή του αέρα ευθεία ή προς τα πάνω. Στη λειτουργία θέρμανσης ρυθμίστε τη ροή το αέρα προς τα κάτω.
• Στη λειτουργία ψύξης και στη λειτουργία αφύγρανσης, ρυθμίστε τη ροή του αέρα ευθεία ή προς τα πάνω.
• Στη λειτουργία θέρμανσης, ρυθμίστε τη ροή του αέρα προς τα κάτω.
Ροή προς
τα κάτω
Ροή σε ευθεία
Ροή προς
τα πάνω
Φροντίδα και συντήρηση
- 19 -
1. Κλείστε την παροχή ρεύματος πριν το καθάρισμα.
Αποσυνδέστε την πρίζα αφού το κλιματιστικό στα­ματήσει να λειτουργεί.
2. Χρησιμοποιείστε μαλακό πανί όταν καθαρίζετε τη μονάδα.
Εάν η μονάδα είναι πολύ βρώμικη, μουλιάστε το πανί σε ζεστό νερό θερμοκρασίας μικρότερης των 40
ο
C, στύψτε
το και τρίψτε τη βρωμιά.
3. Μην χρησιμοποιείτε όξινα ή αλκαλικά διαλύματα για τον καθαρισμό.
3. Μην χρησιμοποιείτε όξινα ή αλκαλικά διαλύματα για τον καθαρισμό.
Μην χρησιμοποιείτε όξινα ή αλκαλικά διαλύματα για τον καθαρισμό.
1. Κατεύθυνση αέρα αριστερά και δεξιά
Απομάκρυνση του φίλτρου
Καθαρισμός της μονάδας Καθαρισμός του φίλτρου αέρα
Καθαρισμός
Σημείωση
• Βεβαιωθείτε ότι το κλιματιστικό έχει απενεργοποι­ηθεί.
• Αφαιρέστε τις βίδες από τις λαβές του πλέγματος εισόδου αέρα.
• Τραβήξτε το πλέγμα από τις λαβές, στην κατεύ­θυνση (1).
• Το φίλτρο είναι στερεωμένο πάνω στο πλέγμα. Τραβήξτε το φίλτρο στην κατεύθυνση (2).
• Καθαρίστε το φίλτρο χτυπώντας το ελαφρά ή χρη­σιμοποιώντας ηλεκτρική σκούπα. Εάν υπάρχουν πολλές συσσωρευμένες ακαθαρσίες στο φίλτρο, χρησιμοποιήστε για το καθάρισμα, νερό που περιέ­χει μικρή ποσότητα ουδέτερου απορρυπαντικού. Στη συνέχεια ξεπλένετε με νερό βρύσης, στεγνώ­στε και επανατοποθετήστε τα φίλτρα.
• Μην στεγνώνετε το φίλτρο εκθέτοντας το σε άμεση ηλιακή ακτινοβολία ή τοποθετώντας το κοντά σε θερμαινόμενο φούρνο. Μπορεί να παραμορφω­θεί.
• Το φίλτρο μπορεί να παραμορφωθεί, όταν καθαρί­ζεται με ζεστό νερό (θερμοκρασίας μεγαλύτερης των50οC).
Αντιμετώπιση προβλημάτων
- 20 -
Προβλήματα Πιθανά αίτια Λύσεις
Το κλιματιστικό δεν ενεργοποιείται
1. Δεν υπάρχει ρεύμα.
2. Έχει πέσει η ασφάλεια.
3. Η τάση είναι πολύ χαμηλή.
4. Το πλήκτρο λειτουργίας απενεργοποι­ήθηκε.
5. Προβλήματα του κυκλώματος ελέγχου.
1. Συνδέστε με την παροχή ρεύματος.
2. Επικοινωνήστε με το κέντρο επισκευών.
3. Επικοινωνήστε με τον ηλεκτρολόγο ή τον πωλητή.
4. Επικοινωνήστε με το κέντρο επισκευών.
Το κλιματιστικό σταματά μετά την ενεργοποίησή του, στη οθόνη εμ­φανίζεται η ένδειξη ‘‘Ε1’’
1. Εμπόδιο μπροστά από τον συμπυκνωτή.
2. Προβλήματα του κυκλώματος ελέγχου.
3. Λειτουργία ψύξης όταν η εξωτερική θερμο­κρασία είναι μεγαλύτερη από 43οC.
4. Η πίεση στον αγωγό είναι πολύ υψηλή
1. Απομακρύνετε το εμπόδιο.
2. Επικοινωνήστε με το κέντρο επισκευών.
3. Τοποθετήστε την εξωτερική μονάδα σε σκιερό μέρος.
4. Επικοινωνήστε με το κέντρο επισκευών.
Το κλιματιστικό σταματά μετά την ενεργοποίησή του, στη οθόνη εμ­φανίζεται η ένδειξη ‘‘Ε2’’
1. Ο εσωτερικός ανεμιστήρας δεν λειτου ργεί ή παρεμποδίζεται η έξοδος του αέρα ..
2. Η εσωτερική θερμοκρασία είναι μικρό τερη από 18οC.
3. Το καλώδιο του αισθητήρα θερμοκρα σίας είναι χαλασμένο.
4. Ο αισθητήρας θερμοκρασίας δεν είναι στη θέση του.
5. Προβλήματα του κυκλώματος ελέγχου.
6. Διαρροή ρεύματος του πυκνωτή.
1. Επικοινωνήστε με το κέντρο επισκευών..
2. Ελέγξτε αν υπάρχει ανάγκη ενεργοποί­ησης του κλιματιστικού.
3. Επικοινωνήστε με το κέντρο επισκευών.
4. Τοποθετήστε τον αισθητήρα θερμοκρα­σίας .
5. Επικοινωνήστε με το κέντρο επισκευών.
6. Επικοινωνήστε με το κέντρο επισκευών.
Η επιλογή TEMP δείχνει 0οC και η λειτουργία ψύξης δεν εκτελείται
1. Το καλώδιο του αισθητήρα θερμοκρασίας είναι χαλασμένο..
2. Ο αισθητήρας θερμοκρασίας δεν είναι στη θέση του.
3. Διαρροή ρεύματος του πυκνωτή.
1. Συνδέστε καλώδιο του αισθητήρα θερ­μοκρασίας .
2. Τοποθετήστε τον αισθητήρα θερμοκρα­σίας.
3. Επικοινωνήστε με το κέντρο επισκευών.
Κακή απόδοση ψύξης
1. Το φίλτρο αέρα είναι πολύ βρώμικο ή είναι φραγμένο.
2. Υπάρχουν πολλοί άνθρωποι ή πηγές θέρμαν­σης στο δωμάτιο.
3. Ανοικτή πόρτα ή παράθυρο.
4. Η είσοδος/έξοδος αέρα παρεμποδίζεται.
5. Η επιλεγμένη θερμοκρασία είναι πολύ υψηλή.
6. Διαρροή του ψυκτικού υγρού.
7. Κακή απόδοση του αισθητήρα θερμοκρασίας.
1. Καθαρίστε το φίλτρο.
2. Απομακρύνετε εάν είναι εφικτό της πη ­γές θέρμανσης.
3. Κλείστε πόρτες και παράθυρα.
4. Απομακρύνετε το εμπόδιο για να εξα­σφαλίσετε ελεύθερη ροή του αέρα.
5. Ρυθμίστε χαμηλότερη θερμοκρασία.
6. Επικοινωνήστε με το κέντρο επισκευών.
7. Αντικαταστήστε τον αισθητήρα θερμο­κρασίας.
Κακή απόδοση θέρμανσης
1. Το φίλτρο αέρα είναι πολύ βρώμικο ή φραγ­μένο.
2. Ανοικτή πόρτα ή παράθυρο.
3. Η επιλεγμένη θερμοκρασία είναι πολύ χαμηλή..
4. Διαρροή του ψυκτικού υγρού.
5. Η εξωτερική θερμοκρασία είναι χαμηλότερη από -5
ο
C.
6.Προβλήματα του κυκλώματος ελέγχου.
1. Καθαρίστε το φίλτρο.
2. Κλείστε πόρτες και παράθυρα.
3. Ρυθμίστε υψηλότερη θερμοκρασία.
4. Επικοινωνήστε με το κέντρο επισκευών.
5. Επηρεάζεται η λειτουργία θέρμανσης.
6. Επικοινωνήστε με το κέντρο επισκευών.
Το κλιματιστικό σταματά μετά την ενεργοποίησή του, στη οθόνη εμ­φανίζεται η ένδειξη ‘‘Ε3’’
1. Διαρροή του ψυκτικού υγρού.
2. Προβλήματα του κυκλώματος ελέγχου.
1. Επικοινωνήστε με το κέντρο επισκευών.
2. Επικοινωνήστε με το κέντρο επισκευών.
Το κλιματιστικό σταματά μετά την ενεργοποίησή του, στη οθόνη εμ­φανίζεται η ένδειξη ‘‘Ε4’’
1. Διαρροή ψυκτικού υγρού.
2. Προβλήματα στο κύκλωμα ελέγχου.
3. Βλάβη στο καλώδιο του αισθητήρα.
4. Η τάση είναι πολύ χαμηλή.
1. Επικοινωνήστε με το κέντρο επισκευών.
2. Επικοινωνήστε με το κέντρο επισκευών.
3. Επικοινωνήστε με το κέντρο επισκευών.
3. Επικοινωνήστε με το κέντρο επισκευών.
Εάν το κλιματιστικό σας δεν λειτουργεί κανονικά, παρακαλούμε ελέγξτε τα ακόλουθα, πριν ζητήστε βοήθεια. Αν μετά τον έλεγχο των παρακάτω σημείων το κλιματιστικό εξακολουθεί να μην λειτουργεί κανονικά, παρακαλούμε ζητήστε την έλεγχό του από το κοντινότερο κέντρο επισκευών.
Εγκατάσταση
- 21 -
Ηλεκτρική καλωδίωση
• Παρακαλούμε διαβάστε αυτό το εγχειρίδιο προσεκτικά πριν την εγκατάσταση.
• Παρακαλούμε ακολουθήστε αυστηρά τις οδηγίες αυτού του εγχειριδίου, όταν εγκαθιστάτε την
εσωτερική μονάδα και την αντίστοιχη σωλήνωση.
• Πρώτα εγκαταστήστε την καλωδίωση της εξωτερικής μονάδας και στη συνέχεια της εσωτερικής.
Μετά το πέρας της καλωδίωσης και των σωληνώσεων, συνδέστε τη μονάδα με την παροχή ρεύματος.
• Οποιαδήποτε αλλαγή στο σχεδιασμό της μονάδας μπορεί να γίνει χωρίς να προηγηθεί ειδοποίηση.
• Πρέπει να χρησιμοποιείται ειδικό κύκλωμα για παροχή ρεύματος.
• Το κύκλωμα πρέπει να εγκατασταθεί από εξειδικευμένο προσωπικό.
• Παρακαλούμε κάντε την καλωδίωση σύμφωνα με το ακόλουθο διάγραμμα. Οι βίδες πρέπει να στερεωθούν σφικτά.
• Το καλώδιο σύνδεσης και το καλώδιο παροχής ρεύματος μεταξύ της εσωτερικής και εξωτερικής μονάδας, πρέπει να τοποθετηθούν με τέτοιο τρόπο ώστε να μην ακουμπά το ένα το άλλο.
• Το πρωτεύον πηνίο, του μετασχηματιστή του κυκλώματος ελέγχου, πρέπει να συνδεθεί με παροχή ρεύματος 220V. Παρακαλούμε δείτε το διάγραμμα καλωδίωσης για λεπτομέρειες.
• Παρακαλούμε συνδέστε σωστά φάση του ρεύματος. Εάν η σύνδεση είναι λανθασμένη, η μονάδα θα σταματήσει αυτόματα. Σε αυτή την περίπτωση τροποποιήστε τη σύνδεση των δυο ή τριών κα­λωδίων φάσης και το κλιματιστικό θα λειτουργήσει ξανά κανονικά.
Μοντέλο Ασφάλεια
Ελάχιστη έκταση δικτύου
ηλεκτρισμού (mm2)
Διατομή του
αγωγού ρεύμα-
τος (mm2)
Ελάχιστη διατομή του
καλωδίου σύνδεσης της
εσωτερικής και εξωτερι-
κής μονάδας (mm2)
NFI-30/NFO-30 32A 4.0 4.0 2.5
NFI-50/NFO-50 32A 2.0 2.0 1.5
Σημείωση:
1. Παρακαλούμε δώστε προσοχή στις συνθήκες του περιβάλλοντα χώρου (πχ θερμοκρασία περιβάλλοντος, άμεση ηλιακή ακτινοβολία, βροχόπτωση κλπ).
2. Όταν η τάση του ρεύματος αποκλίνει, παρακαλούμε χρησιμοποιείστε πιο συμπαγή συνδετικά καλώδια ρεύματος.
3. Η γείωση θα πρέπει να είναι συνδεδεμένη, τόσο στην εξωτερική όσο και στην εσωτερική μονάδα.
4. Οι πληροφορίες που περιλαμβάνονται σε αυτό τον πίνακα είναι μόνο για αναφορά, παρακαλούμε πραγματοποιήστε τη καλωδίωση σύμφωνα με τους αντίστοιχους εθνικούς νόμους και κανονισμούς.
Για μονάδες ψύξης θέρμανσης (φάση 1)
Παρακαλούμε γειώστε σωστά. Σε αντίθετη περίπτωση η αντοχή της μονάδας σε παρεμβολές θα επηρεαστεί.
Τροφοδοσία για την εσωτερική μονάδα
Καλώδιο σήματος ελέγχου
Εσωτερική μονάδα
Κεντρικός διακόπτης
Τροφοσοσία
μπορεί να αγοραστεί ξεχωριστά
Γή
Γή
Τροφοδοσία για την εσωτερική μονάδα
Οδηγίες για τις σωληνώσεις
- 22 -
Οι σωλήνες ψυκτικού υγρού και αποστράγγισης πρέπει να είναι μονωμένοι προς αποφυγή παγώ­ματος ή σταλαγμού.
1. Σύνδεση της καλωδίωσης
Η βαλβίδα ελέγχου της εξωτερικής μονάδας, πρέπει να είναι κλειστή (στη θέση μη-λειτουργίας). Κάθε φορά που συνδέετε, αφαιρέστε το καπάκι από την βαλβίδα ελέγχου και συνδέστε άμεσα το σω­λήνα με το ρακόρ (μέσα σε 5 λεπτά), καθώς υπάρχει κίνδυνος εισροής σκόνης, υγρασίας και άλλων μικροσωματιδίων μέσα στο σωλήνα και να προκαλέσουν βλάβες.
• Εύκαμπτος σωλήνας
• Το τμήμα του εύκαμπτου σωλήνα πρέπει να χρησιμοποιείται στην εσωτερική μονάδα.
• Η γωνία κάμψης δεν πρέπει να είναι μεγαλύτερη από 90ο.
• Η κάμψη είναι επιθυμητό να γίνει στο κέντρο του σωλήνα και η ακτίνα της να είναι όσο το δυ­νατό μεγαλύτερη.
• Μην λυγίζετε τον εύκαμπτο σωλήνα περισσότερο από τρεις φορές.
• Όταν λυγίζετε τον σωλήνα
• Κόψτε ένα μέρος του μονωτικού σωλήνα, στο σημείο της κάμψης (και τυλίξτε με ταινία πολυαι­θυλενίου μετά την κάμψη).
• Κάντε την ακτίνα της κάμψης όσο το δυνατό μεγαλύτερη, έτσι ώστε ο σωλήνας να μην γίνει επί­πεδος ή να χαλάσει.
2. Όταν χρησιμοποιείτε χάλκινο σωλήνα που αγοράστηκε από την τοπική αγορά Η βαλβίδα ελέγχου της εξωτερικής μονάδας πρέπει να είναι κλειστή (στη θέση μη-λειτουργίας). Όταν ο σωλήνας ψυκτικού υγρού συνδεθεί στην εσωτερική και εξωτερική μονάδα, εξαερώστε από το στό­μιο της βαλβίδας ελέγχου χαμηλής πίεσης, της εξωτερικής μονάδας. Μετά την εξαέρωση, επανατο­ποθετήστε το παξιμάδι πρόσβασης στο στόμιο και κλείστε.
3. Αφού ολοκληρώσετε τα βήματα 1 και 2, η βαλβίδα ελέγχου της εξωτερικής μονάδας πρέπει να ανοιχθεί πλήρως, έτσι ώστε να μην υπάρχει εμπόδιο μεταξύ του εσωτερικού και εσωτερικού σωλήνα ψυκτικού υγρού. Σημείωση: Πριν κλείσετε το ρακόρ, παρακαλούμε απλώστε λίγο ψυκτικό λάδι στο άκρο του σωλήνα και τη σύνδεση.
Τόσο η εσωτερική, όσο και η εξωτερική μονάδα εφαρ­μόζουν σύστημα σύνδεσης ρακόρ. Ο σωλήνας ψυκτικού υγρού, όπως φαίνεται παρακάτω, χρησιμοποιείται για να συνδέσει την εσωτερική και εξωτερική μονάδα.
Σημείωση: Μη λυγίζετε τον εύκαμπτο σωλήνα περισ­σότερο από τρεις φορές.
Τέλειωμα με ρακόρ
Έυκαμπτος σωλήνας
Εσωτερική μονάδα
Σημείωση: Μονώστε όλους τις εκτεθειμένες συνδέσεις και τη σωλήνα ψυκτικού υγρού.
Λυγίστε το σωλήνα με τον αντίχειρα
Έλαχιστή ακτίνα: 100mm
Εξωτερική
μονάδα
Κάλυμμα πολυθενίου
Μονωτικό κάλυμμα
Χαλαρώστε το ρολό
του σωλήνα.
Ισιώστε την άκρη.
Εγκατάσταση της εσωτερικής μονάδας
- 23 -
• Όπου είναι λιγότερο πιθανό να επηρεάζεται από τον εξωτερικό αέρα.
• Όπου δεν θα εμποδίζεται η ελεύθερη ροή του αέρα από και προς τη μονάδα.
• Όπου ο σωλήνας του ψυκτικού υγρού μπορεί εύκολα να καταλήγει στον εξωτερικό χώρο.
• Όπου ο κλιματισμός μπορεί να φτάσει σε κάθε γωνιά του δωματίου.
• Όπου δεν υπάρχει πολλή υγρασία και δεν είναι εύκολο να πιτσιλιστεί με λάδι.
• Όπου δεν υπάρχουν εύφλεκτα αέρια ή διαρροή αυτών.
• Επιλέξτε μια σταθερή και επίπεδη επιφάνεια.
• Αφήστε αρκετό χώρο για την εγκατάσταση και τη συν­τήρηση.
• Μετακινείστε το πλέγμα εισόδου αέρα.
• Πριν την καλωδίωση και τη σωλήνωση, παρακαλούμε αφαιρέστε το πλέγμα εισόδου του αέρα.
• Αφαιρέστε τις βίδες από το πλέγμα.
• Ανοίξτε το πλέγμα τραβώντας το από τις λαβές.
• Αφαιρέστε την αλυσίδα και απομακρύνετε ολόκληρο το πλέγμα.
Πλευρά του σωλήνα 30cm ελχ.
Σωλήνες Ψύξης
Σωλήνες
αποστράγγισης
Πίσω όψη
Τρύπα καλωδίωση
Πίσω όψη
Σύνδεση με σπείρωμα Σύνδεση με σπείρωμα
Βίδα
Πλευρά του σωλήνα 30cm ελχ.
Εμπρός
Χέρουλι
Αλυσίδα
Τρύπα σωληνώσεων
αποστράγγισης
Όταν συνδέεται τα καλώδια και τους σωλήνες στα αριστερά, τα δεξιά και την πίσω πλευρά, παρακαλώ χρησιμοποιήστε τα ενσωματομένα αξεσουάρ, λαστιχένια δαχτυλίδια για τους σωλήνες.
• Βεβαιωθείτε ότι ο σωλήνας αποστράγγισης οδηγεί στην εξωτερική πλευρά (πλευρά εκκένωσης).
• Συνδέστε το σωλήνα αποστράγγισης με την υποδοχή του σωλήνα αποστράγγισης και στερεώστε με ταινία από τον πρόσθετο εξοπλισμό.
• Εάν ο σωλήνας αποστράγγισης πρέπει να είναι σε εσωτερικό χώρο, παρακαλούμε τυλίξτε τον με μονωτικό υλικό (πά­χους τουλάχιστον 9mm), και στη συνέχεια τυλίξτε με ταινία, για να αποτρέψετε είσοδο αέρα στο σωλήνα και την πρό­κληση παγώματος.
• Μετά τη σύνδεση ελέγξτε εάν το νερό μπορεί να απομακρυνθεί κανονικά και εάν υπάρχει κάποια διαρροή.
Σωλήνας αποστράγγισης εξωτερικής μονάδας
Σωλήνας αποστράγγισης φυσητής εξέλασης
Μονωτική ταινία
Σωλήνας αποστράγγισης
Καλωδίωση της εσωτερικής μονάδας
- 24 -
Βίδα
Κάλυμμα κουτιού
ηλεκτρικών
Γενήτρια σημάτων
Γενήτρια σημάτων
Γενήτρια σημάτων
Πίνακας εσωτερικής μονάδας Πίνακας εξωτερικής μονάδας
Πίνακας εσωτερικής μονάδας Πίνακας εξωτερικής μονάδας
Καλώδιο τροφοδοσίας εξωτερικού / εσωτερικού
Καλώδιο τροφοδοσίας εξωτερικού / εσωτερικού
Εσωτερική γενήτρια σημάτων
Εσωτερική γενήτρια σημάτων
• Αφαιρέστε τις βίδες από το κάλυμμα του κουτιού ηλε-
κτρικών για να το ανοίξετε. Κάντε την καλωδίωση όπως φαίνεται παρακάτω και στερεώστε με σφικτήρα καλω­δίων.
Για τον τύπο ψύξης-θέρμανσης (φάση 3)(3~400V 50Hz)
Για τον τύπο ψύξης-θέρμανσης (φάση 1)(230V 50Hz)
Εσωτερική γενήτρια σημάτων
Εγκατάσταση της εξωτερικής μονάδας
- 25 -
1. Επιλέξτε ένα μέρος
Σημείωση: Η εξωτερική μονάδα πρέπει να εγκα­τασταθεί σε σταθερή βάση για να μει­ωθεί ο θόρυβος και η δόνηση. Η έξοδος του αέρα δεν πρέπει να εμ­ποδίζεται. Στις παραθαλάσσιες περιοχές, σε πε­ριοχές με υψηλό υψόμετρο ή ισχυρούς ανέμους, παρακαλούμε εγκαταστήστε τη μονάδα να ακουμπά στον τοίχο ή χρησιμοποιήστε προστατευτικό παρα­πέτασμα. Εγκαταστήστε τη μονάδα σε χώρο με καλό αερισμό. Μέγεθος σωλήνα εγκατάστασης: 572x327mm.
2. Σύνδεσης του σωλήνα ψυκτικού υγρού
*Σφίξτε το σύνδεσμο
• Ταιριάξτε τους σωλήνες. Βιδώστε το παξιμάδι με το χέρι και στη συ­νέχεις σφίξτε με ένα κλειδί (δείτε την παρακάτω εικόνα).
• Προσέξτε να μην στρίψετε πάρα πολύ, αλλιώς το παξιμάδι μπορεί να καταστραφεί.
Εκκένωση (με εξαγωνικό κλειδί)
Όταν χρησιμοποιείτε την αντλία κενού
1. Συνδέστε τον σωλήνα παροχής της πολλαπλής βαλβίδας, στο άκρο πα­ρο χής της βαλβίδας χαμηλής πίεσης (τόσο η βαλβίδα υψηλής όσο και η βαλβίδα χαμηλής πίεσης πρέπει να κλείνονται σφικτά).
2. Ενώστε το σύνδεσμο του σωλήνα παροχής με την αντλία κενού.
3. Ανοίξτε πλήρως τη λαβή της πολλα­πλής βαλβίδας Lo.
4. Ανοίξτε την αντλία κενού για να γίνει η εκκένωση. Στην αρχή, αφή­στε λίγο χαλαρό το παξιμάδι σύνδε­σης της βαλβίδας χαμηλής πίεσης, για να ελέγξετε εάν εισέρχεται αέρας (η βαλβίδα της αντλίας κενού αλλάζει από αρνητική στο 0). Στη συνέχεια σφίξτε το παξιμάδι.
5. Μετά το πέρας της εκκένωσης , κλείστε την πολλαπλή βαλβίδα Lo, για να απενεργοποιήσετε την αντ­λία κενού. Διατηρήστε την εκκέ­νωση για περισσότερο από 15 λεπτά και βεβαιωθείτε ότι η ένδειξη του πολυμέτρου είναι -1.0x105pa (­76cmHg).
1. Κοιτάξτε τον τομέα της αντλίας εκκένω­σης ή της δεξαμενής ψυκτι κού υγρού.
2. Γεμίστε με ψυκτικό υγρό σύμφωνα με τις τιμές που αναφέρονται παραπά νω, εάν η μονάδα πρόκειται να μεταφερθεί σε άλλο μέρος, παρακαλούμε εκκενώστε με αντ­λία κενού ή δεξαμενή ψυκτικού υγρού.
• Όταν χρησιμοποιείται ψυκτικό της εξωτε­ρικής μονάδας:
1.Σφίξτε αρκετά τα παξιμάδια A,B,C,D.
2.Αφαιρέστε το κάλυμμα από την βαλβίδα Α.
3.Στρίψτε το κέντρο της βαλβίδας υγρού Β
με ένα εξαγωνικό κλειδί για να ανοίξει, και την ίδια στιγμή πιέστε με το κατσαβίδι, στο κέντρο της βαλβίδας Α για να εξέλθει το
αέριο. Μετά από 15 λεπτά εκκένωσης, εμφανίζεται το ψυκτικό υγρό. Κλείστε την βαλβίδα μονής κατεύθυνσης και σφίξτε το κάλυμμα.
4. Ανοίξτε πλήρως τις βαλβίδες υγρού και
αερίου, σφίξτε το κάλυ μμα και στη συνέ­χεια ελέγξτε με υγρό σαπούνι ή ανιχνευτή διαρροής, εάν υπάρχει διαρροή στους συνδέσμους της σωλήνωσης, μεταξύ της εσωτε ρικής και εξωτερικής μονάδας.
6. Ανοίξτε πλήρως τις βαλβίδες υψηλής και χα­μηλής πίεσης.
7. Αφαιρέστε τον σωλήνα πλήρωσης από το άκρο πλήρωσης της βαλβίδας χαμηλής πίεσης.
8. Σφίξτε το κάλυμμα της βαλβίδας χαμηλής πίε­σης.
Συνδετικό καρυδάκι
Κόντρα παξιμάδι
Καπάκι
Σπείρωμα βαλβίδες
Μονόδρομη βαλβίδα
Όταν λειτουργείτε την βαλβίδα ελέγ-
χου παρακαλούμε προσέξτε:
• Ανοίξτε το στέλεχος της βαλβίδας μέχρι το όριο των στροφών και μην ανοί ­ξτε περισσότερο.
•Σφίξτε το κάλυμμα με κλειδί.
Διάμετρος (mm) Σημείο στροφής(N.m)
Ø 12
45-50
Ø 19
70-75
Ø 9.52
34-40
Ø 16
60-65
Μήκος
σωλ.
Εκκένωση Πλήρωση ψυκτικού
5m
Χρήση
ψυκτικού
εξωτερικής μο-
νάδας
Η τιμή που αναγράφεται
στην ταμπέλα
τεχνικών χαρακτηριστι-
κών
5 - 15m
Χρήση αντλίας
κενού
Η τιμή που αναγράφεται
στην πινακίδα τεχνικών
χαρακτηριστικών
+30g/m(παροχή 30g
επιπλέον για κάθε
μέτρο προστιθέμενου
σωλήνα)
Εξωτερική μονάδα
Μεριά αερίου
Εσωτερική Μονάδα
Ένωση σωλήνα
Βαλβίδα ελέγχου
Βαλβίδα Οργάνων
Πολύμετρο
Χαμηλό χερούλι
Σωλήνας φόρτωσης
Υψηλό χερούλι
Σωλήνας φόρτισης
Αντλία αναρόφησης
Βαλβίδα χαμηλής πίεσης
Μανόμετρο
Εγκατάσταση της εξωτερικής μονάδας
- 26 -
Τερματικός πίνακας
Πίσω κάλυμμα
Σωλήνας εξωτερικής καλωδίωσης
Καλώδιο Ισχύος
3. Καλωδίωση
• Αφαιρέστε το εμπρόσθιο κάλυμμα.
• Ανοίξτε την εξωτερική οπή καλωδίωσης και εφαρμόστε ένα δακτύλιο καλωδίωσης.
• Κατευθύνετε τα καλώδια σύνδεσης από τον τελικό πίνακα τις εξωτερικής μονάδας, δια μέσου της οπής εξωτερικής καλωδίωσης και της οπής εσωτερικής καλωδίωσης. Στη συνέ­χεια συνδέστε τα στον τελικό πίνακα.
• Συνδέστε τα καλώδια όπως φαίνεται παρακάτω και στη συνέχεια στερεώστε τα με ένα σφι­κτήρα καλωδίων.
Δοκιμαστική λειτουργία
Καλώδιο σύνδεσης ισχύος
Καλώδιο σύματος
Μπροστνό κάλυμμα
Καλώδιο σήματος
Εξωτερικό Καλώδιο σήματος
Προστασία 3 λεπτών
Εάν η μονάδα απενεργοποιήθηκε, χρειάζονται 3 λεπτά για να γίνει επανεκκίνηση.
Δείτε το εγχειρίδιο του ιδιοκτήτη για λεπτομέρειες.
Ψύξη
•Θέστε τη λειτουργία ψύξης.
Μετά το πέρας του ελέγχου διαρροής, ξεκινήστε τη δοκιμαστική λειτουργία.
CONTENTS
Structure
Notice prior to use 28
Structure 29
Models and specification 30
Control Panel 31
Operating
Remote controler for operation procedure
Name and functions of buttons 33
Name and functions of buttons (with cover opened) 34
AUTO mode operfation procedure 35
COOL mode operfation procedure 36
HEAT mode operfation procedure (for cooling/heating type units) 37
DRY mode operfation procedure 38
TIMER mode operfation procedure 39
TIMER mode operfation procedure 40
How to insert batteries 41
Maintenance
Breeze Guided 42
Care and maintenance 43
Trouble shooting 44
Installation
Electric wiring 45
Notes for piping 46
Installation of indoor unit 47
Installation for outdoor unit 49
Trial running 50
- 27 -
- 28 -
- 29 -
- 30 -
- 31 -
- 32 -
- 33 -
- 34 -
- 35 -
- 36 -
- 37 -
- 38 -
- 39 -
- 40 -
- 41 -
- 42 -
- 43 -
- 44 -
- 45 -
- 46 -
- 47 -
- 48 -
- 49 -
- 50 -
Loading...
