Invacare®Action2NG
Manuaalinenpyörätuoli
Käyttöohje
Tämäopasonannettavaloppukäyttäjälle.
TämäopasT ÄYTYYlukeaENNENtuotteenkäyttämistä,jaseonsäästettävä
tulevaakäyttöävarten.
©2023InvacareCorporation
Kaikkioikeudetpidätetään.Uudelleenjulkaiseminen,jäljentäminenjamuokkaaminenkokonaan
taiosittainonkiellettyilmanInvacareCorporationinkirjallistalupaa.Tavaramerkitilmoitetaan
symboleilla™ja®.KaikkitavaramerkitovatInvacareCorporationintaisentytäryhtiöidenomistamia
tainiillelisensoituja,elleitoisinoleilmoitettu.
Sisällysluettelo
1Yleistä..........................................5
1.1Johdanto.....................................5
1.2T ässäasiakirjassakäytetytsymbolit.................5
1.3T akuutiedot...................................6
1.4Rajoitettuvastuu...............................6
1.5Yhteensopivuus................................6
1.5.1T uotekohtaisetstandardit......................6
1.6Käyttöikä.....................................6
2Turvallisuus......................................7
2.1T urvallisuustiedot..............................7
2.2T urvalaitteet..................................9
2.3T uotteenmerkinnätjasymbolit....................9
3Tuotteenyleiskuvaus...............................12
3.1T uotteenkuvaus...............................12
3.2Käyttötarkoitus................................12
3.3Pyörätuolintärkeimmätosat......................13
3.4Pysäköintijarrut................................14
3.5Selkänoja....................................15
3.5.1V akiomallinenselkänojansuojus.................15
3.5.2Selkänojansuojuksenkorkeus...................15
3.5.3Kiinteäselkänoja............................16
3.5.4Selkänojantaittaminen........................16
3.5.5Selkänojankallistaminen.......................16
3.6Selkänojankannatin............................17
3.7Työntökahvat..................................18
3.8Käsinojat.....................................19
3.8.1Käsinoja,portaattomastisäädettäväkorkeus,
irrotettava................................19
3.8.2Käsinoja,säädettäväjairrotettava...............20
3.9Jalkatuet.....................................20
3.9.1Kääntyvätjalkatuet...........................21
3.9.2Käännettävät,kulmaltaansäädettävätjalkatuet......21
3.10Kaatumisenestolaite............................22
3.11Istuinpehmuste...............................24
4Vaihtoehdot......................................25
4.1T ransitLite-versio..............................25
4.2Asentovyö....................................29
4.3Päätuki......................................30
4.4Kaatumistuki..................................31
4.5Pöytätarjotin..................................31
4.6Tippateline...................................32
4.7Heijastimet...................................33
4.8Kepinpidike...................................33
5Käyttöönotto.....................................34
5.1T urvallisuustiedot..............................34
5.2T oimitustarkastus...............................34
6Pyörätuolillaajaminen..............................35
6.1T urvallisuustiedot..............................35
6.2Jarruttaminenkäytönaikana......................36
6.3Pyörätuoliinjasiitäpoissiirtyminen.................37
6.4Pyörätuolillaliikkuminenjasenohjaaminen...........38
6.5Porrasaskelmatjakiveystenreunat.................39
6.6Portaikostaajaminen............................41
6.7Luiskatjamäet................................41
6.8V akausjatasapainoistuttaessa....................43
7Kuljetus.........................................44
7.1 Turvallisuustiedot. . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . 44
7.2Pyörätuolintaittaminenkokoonjaavaaminen.........44
7.3Pyörätuolinnostaminen..........................45
7.4T akapyörienirrottaminenjakiinnittäminen............46
7.5Manuaalisenpyörätuolinkuljettaminenilman
matkustajaa.................................46
7.6Pyörätuolinkuljettaminenajoneuvossa,kunkäyttäjä
istuupyörätuolissa............................47
8Huolto..........................................53
8.1T urvallisuustiedot..............................53
8.2Huoltoaikataulu................................53
8.3Puhdistaminenjadesinointi......................56
8.3.1Yleisiäturvallisuustietoja......................56
8.3.2Puhdistusvälit...............................56
8.3.3Puhdistus..................................56
8.3.4Desinointi................................57
9Vianmääritys.....................................58
9.1T urvallisuustiedot..............................58
9.2Vikojentunnistaminenjakorjaaminen...............59
10Käytönjälkeen...................................61
10.1Säilytys.....................................61
10.2Hävittäminen.................................61
10.3Kunnostaminen...............................61
11TeknisetTiedot...................................62
11.1Mitatjapaino................................62
11.2Irrotettavienosienenimmäispaino.................64
11.3Renkaat.....................................64
11.4Materiaalit..................................65
11.5Ympäristönolosuhteet..........................65
Yleistä
1 Yleistä
1.1 Johdanto
Tämä käyttöopas sisältää tuotteen käsittelyä koskevia
tärkeitä tietoja. Lue käyttöopas huolellisesti läpi ja noudata
turvallisuusohjeita, jotta tuotteen käyttö olisi turvallista.
Älä käytä tuotetta ennen kuin olet perehtynyt huolellisesti
tähän käyttöoppaaseen. Kysy neuvoa terveydenhuollon
ammattilaiselta, joka tuntee lääketieteellisen tilasi, ja
selvitä asianmukaista käyttöä ja tarvittavia säätöjä koskevat
kysymykset terveydenhuollon ammattilaisen kanssa.
Huomaa, että osa tämän asiakirjan sisällöstä ei välttämättä
koske ostamaasi tuotetta, sillä asiakirja käsittelee kaikkia
(asiakirjan painamisajankohtana) saatavilla olevia malleja.
Tämän asiakirjan jokainen osio koskee kaikkia tuotteen
malleja, ellei toisin mainita.
Maassasi saatavilla olevat mallit ja kokoonpanot voi katsoa
maakohtaisista myyntiasiakirjoista.
Invacare varaa oikeuden muuttaa tuotteiden teknisiä tietoja
ilman erillistä ilmoitusta.
Varmista ennen asiakirjan lukemista, että käytössäsi on sen
viimeisin versio. Viimeisin versio on saatavilla PDF-tiedostona
Invacaren verkkosivuilta.
Jos painettu asiakirja on kirjasinkoon vuoksi vaikealukuinen,
voit ladata verkkosivustosta PDF-version. PDF-tiedoston voi
suurentaa näytössä helpommin luettavaan kokoon.
Jos tarvitset lisätietoja tuotteesta, esimerkiksi
tuoteturvallisuusilmoituksista ja tuotteiden takaisinvedoista,
1608233-F
otayhteyttäInvacare-jälleenmyyjään.Osoitteetovattämän
asiakirjanlopussa.
Jostapahtuuvakava,tuotteeseenliittyväonnettomuus,
ilmoitavalmistajallejamaasivaltuutetulleviranomaiselle.
1.2 Tässäasiakirjassakäytetytsymbolit
Tässäasiakirjassakäytetäänsymbolejajasignaalisanoja,
jotkaviittaavatvaaroihintaiturvattomiinkäytäntöihin,jotka
saattavataiheuttaahenkilö-taiomaisuusvahinkoja.Katso
altalisätietojasignaalisanojenmääritelmistä.
VAROITUS
Osoittaavaarallisentilanteen,jokavoijohtaa
vakavaanvammaantaikuolemaan,jossitäei
vältetä.
HUOMIO
Osoittaavaarallisentilanteen,jokavoijohtaa
pieneentailieväänvammaan,jossitäeivältetä.
HUOMAUTUS
Osoittaamahdollisestivaarallisentilanteen.
Jossitäeivältetä,sesaattaaaiheuttaa
omaisuusvahingon.
Vihjeetjasuositukset
Antaahyödyllisiävihjeitä,suosituksiajatietoa
tehokkaastajaongelmattomastakäytöstä.
Muutsymbolit
(Eikoskekaikkiaoppaita)
5
Invacare®Action2NG
Yhdistyneenkuningaskunnanvastuuhenkilö
Ilmoittaa,jostuotettaeiolevalmistettu
Isossa-Britanniassa.
Triman
Ilmoittaakierrätys-jalajittelusäännöt(koskee
vainRanskaa).
1.3 Takuutiedot
Annammevalmistajantakuuntuotteelleyleisten
liiketoimintaehtojemmemukaisestivastaavissamaissa.
Takuuvaatimuksiavoitehdävainsenmyyjänkautta,jolta
tuoteostettiin.
1.4 Rajoitettuvastuu
Invacareeivastaaseuraavistajohtuvistavahingoista:
• käyttöoppaannoudattamattajättäminen
• vääräkäyttö
• luonnollinenkuluminen
• ostajantaikolmannenosapuolentoteuttamaväärä
kokoonpanotaiasennus
• teknisetmuutokset
• luvattomatmuutoksetja/taisoveltumattomien
varaosienkäyttö.
TällätuotteellaonUKCA-merkintäYhdistyneen
kuningaskunnanvuoden2002lääkintälaiteasetuksenosan
IIluokanImukaisesti.
Pyrimmejatkuvastivarmistamaan,ettäyrityksen
ympäristövaikutusonsekäpaikallisestiettä
maailmanlaajuisestimahdollisimmanvähäinen.
KäytämmevainREACH-järjestelmänmukaisiamateriaaleja
jaosia.
1.5.1Tuotekohtaisetstandardit
PyörätuoliontestattustandardinEN12183mukaisesti.
Standardiinsisältyysyttyvyystesti.
Lisätietoapaikallisistastandardeistajasäädöksistäsaat
ottamallayhteyttäpaikalliseenInvacarenedustajaan.
Osoitteetovattämänasiakirjanlopussa.
1.6 Käyttöikä
Tämäntuotteenodotettavissaolevakäyttöikäonviisivuotta,
kunsitäkäytetäänpäivittäintässäoppaassailmoitettujen
turvallisuusohjeidenjakäyttötarkoituksenmukaan.Tehokas
käyttöikävoivaihdellasenmukaan,mitenuseinja
voimakkaastituotettakäytetään.
1.5 Yhteensopivuus
Yhtiömmetoiminnallekeskeistäonlaatu,jayhtiö
noudattaakinISO13485‑standardinvaatimuksia.
TässätuotteessaonCE
asetuksen2017/745luokanIvaatimustenmukaisesti.
6
-merkkilääkinnällisiälaitteitakoskevan
1608233 -F
Turvallisuus
2 Turvallisuus
2.1 Turvallisuustiedot
Tässäosassaontärkeitäturvallisuustietojapyörätuolin
käyttäjänjaavustajansuojaamisestasekäpyörätuolin
turvallisestajaongelmattomastakäytöstä.
VAROITUS!
Kuolemantaivakavanvammanvaara
Tulipalonsattuessataisavuisessatilassa
pyörätuolissaistuvathenkilötovaterityisesti
vaarassakuollataisaadavakavanvamman,jos
heeivätkykenesiirtymäänpoistulentaisavun
lähteenluota.Palavattulitikut,sytyttimetja
savukkeetvoivataiheuttaaavotulenpyörätuolin
ympäristööntaivaatteisiin.
–Vältäpyörätuolinkäyttämistätaisäilyttämistä
avotulentaipalavientuotteidenläheisyydessä.
–Älätupakoi,kunkäytätpyörätuolia.
VAROITUS!
Onnettomuuksienjavakavanvammanvaara
Pyörätuolinväärätsäädötvoivataiheuttaa
vakavaanvammaanjohtaviaonnettomuuksia.
–Pyörätuoliasaasäätääainoastaanvaltuutettu
laitekorjaaja.
VAROITUS!
Kaatumisvaara
Pyörätuolintakapyörienakselinpituussuuntainen
asentoselkänojanasentoonverrattunavoi
vaikuttaasenvakauteen.
–Eteenpäinsuuntautuvaasentovähentää
pyörätuolinvakauttajalisääkaatumisvaaraa
taaksepäin,muttaparantaasenohjattavuutta,
kunkelausvanteestasaaparemmanotteenja
kääntösädeonlyhyt.
–Sitävastointakapyörienakseliataaksepäin
siirtämälläpyörätuolistatuleevakaampi,ja
sekallistuuvähemmänhelposti,muttasen
ohjattavuusvaikeutuu.
–Käyttäjänkykyjenjaturvallisuusrajojenmukaan
vakaudenvähentymistävoikompensoida
asentamallakaatumisenestolaitteen.
VAROITUS!
Kallistumisvaara
Takapyöränakselinjapyörätuolinselkänojan
kulmansijaintiovatkaksitärkeintäsäätöä,
jotkavoivatvaikuttaatasapainoosipyörätuolissa
istuessasi.
–Näitämuutoksiasaatehdäjaetupyörien
asentoaja/taipyörätuolinhaarukankulmaa
saasäätäävainvaltuutetunlaitekorjaajan
opastuksella,kuntämäonarvioinutkattavasti
riskit,jotkavoivataiheutuapyörätuolin
kokoonpanoontehdyistämuutoksista.Kysysiis
lisätietojavaltuutetultatoimittajalta.
1608233 -F
7
Invacare®Action2NG
VAROITUS!
Olosuhteisiinsoveltumattomastaajotyylistä
johtuvavaara
Luisumisvaaramärällämaalla,sorallatai
epätasaisessamaastossa.
–Mukautanopeutesijaajotyylisiaina
olosuhteisiin(sää,pinta,omattaidotjne.).
VAROITUS!
Loukkaantumisvaara
Pyörätuolinulkopuolellaolevillekehonosille(esim.
kädettaijalat)voitörmäyksessäaiheutuavamma.
–Pyrijarruttamaanennentörmäystä.
–Äläajasuoraanpäinkohdetta.
–Ajakapeillaväylillävarovasti.
VAROITUS!
Hallitsemattomastapyörätuolistajohtuvavaara
Voitmenettääpyörätuolisihallinnanjakaatua,
josnopeusonsuuri.
–Äläylitä7kilometrintuntinopeutta.
–Pyriyleisestivälttämääntörmäyksiä.
HUOMIO!
Palovaara
Pyörätuolinosatvoivatlämmetä,kunnealtistuvat
ulkoisillelämmönlähteille.
–Äläaltistapyörätuoliavoimakkaalle
auringonvalolleennenkäyttöä.
–Tarkistaennenkäyttöäkaikkienihoon
kosketuksissaolevienosienlämpötila.
HUOMIO!
Sormienpuristuksiinjäämisenvaara
Sormet,kädetjne.saattavatjäädäpuristuksiin
pyörätuolinliikkuvienosienväliin.
–Käyttäessäsiliikkuvienosientaitto-tai
asennusmekanismeja,kutentakapyörän
irrotettavaaakselia,taitettavaaselkänojaatai
kaatumisenestolaitetta,varmista,etteiniiden
väliinjäämitään.
HUOMIO!
Kaatumisvaara
Lisäkuorman(kutenselkärepuntaivastaavan)
ripustaminentuolinselkänojantukiinsaattaa
vaikuttaapyörätuolinvakauteentakasuunnassa
etenkin,joskäytössäonkulmaltaansäädettävä
selkänoja.
–TämänvuoksiInvacaresuositteleevahvasti
käyttämäänlisävarusteenasaatavia
kaatumisenestolaitteita,kunselkänojan
tukiintuleelisäkuormaa.
HUOMIO!
Loukkaantumisvaara
–Jossinullaonpainehaavataiihovaurio,
suojaase,jottaseeijoudusuoraan
kosketukseenlaitteenkankaidenkanssa.Pyydä
lääketieteellisiäohjeitaterveydenhuollon
ammattilaiselta.
8
1608233 -F
Turvallisuus
I N V A C A R E F R A N C E O P E R A T I O N S S A S
R O U T E D E S A I N T R O C H
3723 0 F O N D E T T E S - F R A N C E
X X X X X X X X X X X X X X X X X X
X X X X X X X X X X X
= x x x k g
X X X X X X X X X X X X
X X X X X X X X X X
YYYY -MM-D D
A
M
L
K
J
I
H G
F
E
C
D
B
X X X X X X X X X X X X
2.2 Turvalaitteet
1608233 -F
HUOMIO!
Loukkaantumisvaara
Kunpyörätuoliyhdistetääntoiseentuotteeseen,
yhdistelmäänsovelletaankummankintuotteen
rajoituksia.Esimerkiksitoisessatuotteessa
käyttäjänenimmäispainovoiollapienempi.
–KäytäainoastaanInvacarenhyväksymiä
yhdistelmiätoistentuotteidenkanssa.Pyydä
lisätietojavaltuutetultatoimittajalta.
–Luekunkintuotteenkäyttöopasjatarkista
rajoituksetennenkäyttöä.
VAROITUS!
Vammojenvaara
Väärinasennetuttairikkoutuneetturvalaitteet
(jarrut,kaatumisenestolaite)saattavataiheuttaa
vahinkotilanteita.
–Tarkistaainaennenpyörätuolinkäyttöä,että
turvalaitteettoimivat,jatarkistutaturvalaitteet
säännöllisestivaltuutetullalaitekorjaajallatai
valtuutetullatoimittajalla.
HUOMIO!
Loukkaantumisvaara
Muutkuinalkuperäisetosattaiväärätosatvoivat
vaikuttaatuotteentoimintaanjaturvallisuuteen.
–Käytävaintuotteenalkuperäisiäosia.
–Katsoalueellasisaatavillaolevatlisävarusteet
paikallisestaInvacare-kuvastostatai
verkkosivustostataiotayhteyttäpaikalliseen
Invacare-edustajaan.Osoitteetovattämän
asiakirjanlopussa.
Turvalaitteidentoimintakuvataanluvussa3Tuotteen
yleiskuvaus,sivu12
2.3 Tuotteenmerkinnätjasymbolit
Tunnistekilpi
Tietokilpionkiinnitettypyörätuolinrunkoon,jasiinä
ilmaistaanseuraavattiedot:
9
Invacare®Action2NG
Valmistajanosoite
A
B
EAN-/HMI-
Euroopanvaatimustenmukaisuus
C
Yhdistyneenkuningaskunnanasettamatvaatimukset
D
Luekäyttöopas
E
Lääkinnällinenlaite
F
Käyttäjänenimmäispaino
G
Sarjanumeroviivakoodina
H
Sarjanumero
I
Viitenumero
J
Istuinleveys
K
Tuotteenkuvaus
L
Valmistuspäivä
M
viivakoodi
Luekäyttöopas
Vaarallisen,mahdollisestivammaantai
kuolemaanjohtavan,vältettäväntilanteen
symboli.
Lukkiutumattomiensivuosienvaroituskilpi
Älänostapyörätuolialukkiutumattomista
sivuosista.
Asentovyöntietokilpi
Asentovyönpituusonhyvä,kunkämmen
mahtuukehonjavyönväliin.
Kallistuvanmekaanisenselkänojantietokilpi
Työnnäselkänojankeppejä(1)ennenvipujen
(2)käyttöä,jottaautomaattisestilukittuva
turvajärjestelmäaukeaa.Tämäkilpion
kiinnitettyselkänojankepinyläosaan(oikea
puoli).
10
1608233 -F
Koukkusymbolit
Kokoonpanonmukaanjoitakinpyörätuolejavoikäyttää
istuimenamoottoriajoneuvossa,kuntaastoisiaeivoi.
Kiinnityskohdat,joihinkiinnitysjärjestelmän
hihnatonsijoitettava,kunpyörätuolissa
istuvaamatkustajaakuljetetaan
moottoriajoneuvossa.Tämäsymboli
onkiinnitettypyörätuoliinvain,jos
pyörätuolikokoonpanoonontilauksen
yhteydessätilattukuljetussarja.
Turvallisuus
1608233 -F
VAROITUS
-symboli
Tälläsymbolillamerkittyä
pyörätuolikokoonpanoaeivoi
käyttäämatkustajankuljettamiseen
moottoriajoneuvossa.Tämäsymbolion
kiinnitettypyörätuolinrunkoon,lähelle
tietokilpeä.
11
Invacare®Action2NG
3 Tuotteenyleiskuvaus
3.1 Tuotteenkuvaus
Tämätuoteonpuoliaktiivipyörätuoli,jossaonpoikkipuun
suuntainentaittomekanismijasivullekääntyvätjalkatuet.
HUOMAUTUS!
Pyörätuolivalmistetaanjamääritetään
henkilökohtaisestitilauksenilmaisemientietojen
mukaan.Terveydenhuollonammattilaisentulee
antaatilauksentiedotkäyttäjänvaatimustenja
terveydentilanperusteella.
–Josaiotmuokatapyörätuolia,otayhteys
terveydenhuollonammattilaiseen.
–Muokkauksiasaatehdävainvaltuutettu
laitekorjaaja.
3.2 Käyttötarkoitus
Puoliaktiivipyörätuoliontarkoitettuliikkumisenapuvälineeksi
henkilöille,joillevainistuma-asentoonmahdollinen.Se
ontarkoitettuhenkilöille,jotkaliikuttavatpyörätuolia
enimmäkseenitse.
Pyörätuoliontarkoitettuvähintään12jaaikuiset).Pyörätuolinkäyttäjänpainoeisaaylittää
teknisissätiedoissajatietokilvessäilmoitettuakäyttäjän
enimmäispainoa.
vuotiaille(nuoret
Kohdekäyttäjä
Pyörätuoliontarkoitettukäyttäjänja/taiavustajan
käytettäväksi.
Käyttäjänonpysyttäväfyysisestijahenkisestikäyttämään
pyörätuoliaturvallisesti(eliliikuttamaanjaohjaamaan
pyörätuoliasekäjarruttamaan).
Merkinnät/vasta-aiheet
• Alaraajojenrakenteellisenja/taitoiminnallisenvaurion
aiheuttamahuomattavataitäysitoimimattomuus.
• Riittäväkäsivarsienjakäsienvoimajatartuntakyky
pyörätuolinliikuttamiseen.
Käytölleeioletunnettujavasta-aiheita,kunpyörätuolia
käytetäänkäyttötarkoituksenmukaisesti.
Pyörätuoliavoidaankäyttääsisä-jaulkotiloissatasaisella
maallajahelppopääsyisessämaastossa.
12
1608233 -F
3.3 Pyörätuolintärkeimmätosat ATyöntökahva
BSelkänoja
CT akapyöräjakelausvanne
DPysäköintijarru
EEtuhaarukkajapyörä
FJalkatuet,sivullekääntyvät
GJalkanoja
HRunko
IIstuin
JKäsinoja
Omanpyörätuolisivarusteetsaattavatpoiketa
kuvasta,koskajokainenpyörätuolivalmistetaan
henkilökohtaisestitilauksenilmaisemientietojen
mukaan.
Tuotteenyleiskuvaus
1608233 -F
13
Invacare®Action2NG
3.4 Pysäköintijarrut
Pysäköintijarrujakäytetäänpitämäänpyörätuoli
liikkumattomana,kunseonpaikallaan,jottaseeirullaapois.
VAROITUS!
Kaatumisvaaraäkillisestijarrutettaessa
Jospysäköintijarrutkytketäänliikkumisen
aikana,liikkeensuuntasaattaamuuttua
hallitsemattomastijapyörätuolisaattaapysähtyä
äkillisesti,mikävoiaiheuttaatörmäyksentai
putoamisenpyörätuolista.
–Äläkoskaankytkepysäköintijarruja,kun
pyörätuolionliikkeessä.
VAROITUS!
Hallitsemattomastapyörätuolistajohtuvavaara
–Pysäköintijarrujaonkäytettäväsamanaikaisesti.
–Älähidastapyörätuoliakäyttämällä
pysäköintijarruja.
–Älänojaapysäköintijarruihintuensaamiseksi
taisiirronaikana.
VAROITUS!
Kaatumisvaara
Pysäköintijarruteivättoimikunnolla,josrenkaissa
eioleriittävästiilmaa.
–Varmista,ettärengaspaineonoikein,11.3
Renkaat,sivu64 .
HUOMIO!
Puristumis-taimurskautumisvaara
Takapyöräntaikäsinojanetupidikkeenja
pysäköintijarrunvälissävoiollaerittäinpieniväli,
johonsormesisaattavatjäädäpuristuksiin.
–Äläkosketaliikkuviaosiasormillasikytkiessäsi
jarrua,vaanpidäkädetainajarruvivulla.
Jarrukengänjarenkaanvälistäetäisyyttävoisäätää.
Säädönsaasuorittaavainvaltuutettulaitekorjaaja.
Vakiojarru
1. Kytkejarrupäälletyöntämälläjarruvipuakämmenellä
mahdollisimmanpitkälleeteen.
2. Vapautajarruvetämälläjarruvipuasormillataaksepäin.
Työntökahvanvivunvoitaittaataaksesiirtojen
helpottamiseksi.Taitakahvaavetämällävipua
ylöspäinjataittamallasetaaksepäin.
14
1608233 -F
Tuotteenyleiskuvaus
Lisävarusteenasaatavallaavustajanjarrulla
(rumpujarrulla)avustajavoipysäyttääliikkeessä
olevanpyörätuolin.Katsoluku6.2Jarruttaminen
käytönaikana,sivu36 .
3.5 Selkänoja
Selkänojiaonsaatavissakolmeaerityyppiä(kiinteä,
taitettavajakallistettava).
VAROITUS!
Avustajanloukkaantumisenjapyörätuolin
vaurioitumisenvaara
Tuolinkallistaminenpainavankäyttäjänistuessa
siinävoiaiheuttaaavustajalleselkäkipuaja
vaurioittaatuolia.
–Varmistaennenpyörätuolinkallistamista,että
pystytturvallisestihallitsemaantuolin,kun
painavakäyttäjäonkyydissä.
3.5.1 Vakiomallinenselkänojansuojus
Vakiomallinenselkänojansuojusonsaatavillakaikkiin
selkänojamalleihin.Näitäsuojiaeivoidasäätää.
VAROITUS!
Kaatumisvaara
Josvakiomallinenselkänojansuojuslöystyy,
pyörätuolinkaatumispistemuuttuuhuonompaan
suuntaan.
–Vainvaltuutettulaitekorjaajasaavaihtaa
vakiomallisenselkänojansuojuksen.
3.5.2 Selkänojansuojuksenkorkeus
Selkänojansuojuksenkorkeuttavoisäätääkaikissa
selkänojatyypeissä.
VAROITUS!
Kaatumisvaara
Lisäkuorman(kutenselkärepuntaivastaavan)
ripustaminenpyörätuolinselkänojantukiinsaattaa
vaikuttaapyörätuolinvakauteentakasuunnassa.
Tämäsaattaaaiheuttaavammoja,jospyörätuoli
kaatuutaaksepäin.
–TämänvuoksiInvacaresuositteleevahvasti
käyttämäänlisävarusteenasaatavia
kaatumisenestolaitteita,kunselkänojan
tukiintuleelisäkuormaa(esimerkiksi
selkäreppu).
Selkänojansuojuksenkorkeuttavoisäätääselkänojan
tuista.Säädönsaasuorittaavainvaltuutettu
laitekorjaaja.
1608233 -F
15
Invacare®Action2NG
3.5.3 Kiinteäselkänoja
Kiinteäselkänoja,0°ja7°:näitäkahtaselkänojaaeitarvitse
säätää.
3.5.4 Selkänojantaittaminen
Jottapyörätuoliveisivähemmäntilaakuljetuksenaikana,
selkänojavoidaantaittaa.
Selkänojantaittaminenkokoonjaavaaminen
1. KäytävipuaAvetämälläsitäjataitaselkänojanyläosa.
2. Taitaselkänojaalkuperäiseenasentoonvetämällä
selkänojanyläosapystysuoraanasentoon.Selkänoja
lukittautuuasentoonautomaattisesti.
3.5.5 Selkänojankallistaminen
Jottakäyttäjäsaataisiinmukavampaanasentoon,selkänojaa
voikallistaataaksepäin.
VAROITUS!
Kaatumisvaara
Äläsiirräpyörätuolia,kunsenselkänojaon
alastaitettuna.
–Invacaresuositteleevahvastikäyttämään
lisävarusteenasaataviakaatumisenestolaitteita,
kunselkänojaontaitetussaasennossa.
Selkänojankulma
Selkänojankulmaavoidaansäätääneliportaisesti(0°–30°)
mekaanisessamallissajaportaattomastikaasutuellisessa
mallissa.
16
1608233 -F
Tuotteenyleiskuvaus
VAROITUS!
Loukkaantumisvaara
–Vammojenvälttämiseksisäädöttuleeaina
tehdäennenkuinkäyttäjäasettuupyörätuoliin.
–Invacaresuositteleevahvastikäyttämään
lisävarusteenasaataviakaatumisenestolaitteita
kaikkientakapyörienasentojenkanssa,jos
selkänojankulmaon12°taisuurempi.
HUOMIO!
Sormienpuristumis-taimurskautumisvaara
Pyörätuolinmekaanisiinosiinliittyyainasormien
puristumisenriski.
–Olevarovainen,kunaktivoitkallistuvan
selkänojansäätövipuja.
HUOMAUTUS!
–Työnnäselkänojankeppejäennenvipujen
käyttöä,jottaautomaattisestilukittuva
turvajärjestelmäaukeaa.
1. Avaaautomaattisestilukittuvajärjestelmätyöntämällä
selkänojankeppejä.
2. Säädämolempienpuoltenkulmasamaksivetämälläyhtä
aikaasäätövivuistaA.
3. Vapautavivut,kunhaluttukulmaonsaatuaikaan.
3.6 Selkänojankannatin
Selkänojankannatinyhdistääkaksityöntökahvaaja
tukeeselkänojanpehmusteita.Sitäonkäytettäväaina
kallistettaessaselkänojaaalas.
HUOMIO!
–Pyörätuoliaeisaatyöntääselkänojan
kannattimesta.Selkänojankannatineiole
työntötanko!
–Äläyritänostaapyörätuoliaselkänojan
kannattimesta,sevoiirrotajarikkoutua.
–Vältävammatpitämälläsormetetäällä
liikkuvistaosistajaterävistäreunoista.
Selkänojankannattimentaittaminen
1608233 -F
1. LöysääkierreruuvejaAhiemanmolemmiltapuolilta,
vedäkannatinBylösjakäännäsealaspäinselkänojan
suuntaisesti.
2. TaitakannatintaB,kunnesseonpystysuorassa
asennossa.
17
Invacare®Action2NG
Selkänojankannattimenavaaminen
1. TaitakannatinBylöspäin.
2. AsetakannatinBsamansuuntaisestityöntökahvan
kanssajatyönnäsekierreruuvinAkohdalle.
3. KiristäkierreruuviAjavarmista,ettämolemmat
kierreruuvitAonkiristettymolemmiltapuoliltakireälle.
Ontärkeäävarmistaa,ettäselkänojankannatin
onasennettupaikalleenoikeinjaonkiinnitetty
aina,kunpyörätuoliakäytetään.Sitäeisaajättää
roikkumaanirtonaisena(katsomerkintäCselkänojan
kannattimessa).
3.7 Työntökahvat
HUOMAUTUS
–Tarkistaainaennenpyörätuolinkäyttöä,että
työntökahvatovathyvinpaikallaan,eivät
käännyeivätkäirtoavetämällä.
Integroiduttyöntökahvat,säädettäväkorkeus(valinnainen)
Integroiduttyöntökahvat,joidenkorkeuttavoisäätää,
mahdollistavatkahvojensäätämisenavustajallemukavaan
korkeuteen.
1. SäädätyöntökahvojenkorkeuskiertämällänuppiaA
löysemmälle,painamallakahvanhaluttuunkorkeuteen
jakiristämällänupinuudelleen.
18
1608233 -F
Tuotteenyleiskuvaus
HUOMIO!
Josnuppiaeiolekiristettyriittävästi,työntökahva
saattaairrotaselkänojanputkesta,kunkahvasta
nostetaan.
–Tarkista,ettänuppionkiristettytiukkaan.
3.8 Käsinojat
VAROITUS!
Loukkaantumisvaara
Reunatukiaeiolelukittu,janiitävoivetää
ylöspäinhelposti.
–Älänostataisiirräpyörätuoliareunatuista.
–Äläkäytäreunatukiapyörätuolinsiirtämiseen,
kunpyörätuolionkannettavaportaitaylöstai
alas.
HUOMIO!
Sormienpuristumisvaara
–Kunirrotat,asennattaisäädätkäsinojaa,vältä
sormienjoutumistaliikkuvienosienväliin.
3.8.1 Käsinoja,portaattomastisäädettäväkorkeus,
irrotettava
Irrottaminen
1. Otapysäköintijarrutkäyttöönmolemmillapuolilla.
2. PainaensinlukitusmekanismiaA,jokaonkäsinojan
pystypidikkeenalapuolella(josseonasennettu).
3. Nostakäsinojaatyynystäylöspäin,ulospidikkeestä.
4. Voitsäätää,mitenhelpostitairaskaastikäsinojan
saavedettyäpidikkeestä,muuttamallaruuvienD
kiristystiukkuutta.
Kiinnittäminen
1. Painakäsinojapidikkeeseen.
1608233 -F
Korkeudensäätäminen
1. LöysääruuviB5mm:nkuusiokoloavaimellakäsinojan
putkenuraanC.
2. Liikutakäsinojaaylöstaialashalutullekorkeudelleniin,
ettäruuviBpysyypaikallaan(pidikkeenyläreunassa).
19
Invacare®Action2NG
3. KiristäruuviB(momenttiin5–6Nm).
4. Teesamasäätötoimenpidekummallekinpuolelle.
3.8.2 Käsinoja,säädettäväjairrotettava
Kokoontaittaminen
1. Tartukäsinojaankäsityynystätaipyöristetystäetuosasta
jataitakäsinojataakse.
Irrottaminenedestä
1. PainaetupuolellaolevaakäsinojanvapautustappiaAja
pidäsepainettuna.
2. Irrotakäsinojapidikkeestävetämälläkäsinojaasuoraan
ylöspäinjataitakäsinojataakse.
Kiinnittäminenedestä
1. Painakäsinojaaalaspäin,kunnesetupuolellaoleva
käsinojanirrotuspainikeBnapsahtaakäsinojan
pidikkeessäolevaanaukkoon.
2. Varmista,ettäpainiketuleetäysinulospidikkeen
aukosta.
20
Irrottaminentakaa
1. IrrotakäsinojakäsinojanpidikkeestäDvetämällä
käsinojaasuoraanylöspäin.
Kiinnittäminentakaa
1. Asetakäsinojantuki Ctaaimmaisenkäsinojanpidikkeen
Dyläpuolelle.
2. Painakäsinojaaalaspäin,kunnessenapsahtaakuuluvasti
kiinnikäsinojanpidikkeeseenD.
3.9 Jalkatuet
VAROITUS!
Loukkaantumisvaara
–Äläkoskaannostapyörätuoliajalkanojien
pidikkeistätaijalkatuista.
HUOMIO!
Sormienpuristumis-taimurskautumisvaara
Pyörätuolissaonkääntymismekanismeja,joiden
väliinsormetvoivatjäädäpuristuksiin.
–Olevarovainenkäyttäessäsi,kääntäessäsi,
purkaessasijasäätäessäsinäitämekanismeja.
HUOMAUTUS!
Jalkatukimekanisminvahingoittumisenvaara
–Äläasetajalkatuillemitäänpainavaa,äläkä
annalastenistuajalkatuilla.
1608233 -F
Tuotteenyleiskuvaus
3.9.1 Kääntyvätjalkatuet
Sivuunkääntäminen
1. VapautavipuAjakäännäjalkatuetsivuun.
Eteenpäinkääntäminen
1. Käännäjalkatukeaeteenpäin,kunnessekiinnittyy.
Taittaminenkokoon
1. VapautavipuA.
2. Vedäjalkatukeaylöspäin.
Kokoontaitetunjalkatuenavaaminen
1. Taitajalkatukearungonetuosaanjakäännäsitä
eteenpäin,kunnessekiinnittyy.
3.9.2 Käännettävät,kulmaltaansäädettävätjalkatuet
Sivuunkääntäminen
1. VapautavipuAjakäännäjalkatuetsivuun.
Eteenpäinkääntäminen
1. Käännäjalkatukeaeteenpäin,kunnessekiinnittyy.
Taittaminenkokoon
1. VapautavipuA.
2. Vedäjalkatukeaylöspäin.
Kokoontaitetunjalkatuenavaaminen
1. Taitajalkatukearungonetuosaanjakäännäsitä
eteenpäin,kunnessekiinnittyy.
Kulmansäätäminen
1608233 -F
Kulmansäätämistävartenjalkatuessaonyhdeksänvalmiiksi
määritettyäasentoa.
21
Invacare®Action2NG
1. LöysäänuppiaDjavedäsitäylöstoisellakädelläjatue
jalkatukeatoisella.
2. Säädäjohonkinyhdeksästäesiasetetustaasennosta,
työnnänuppiDalaspäinhaluttuunasentoonjakiristä
tiukasti.
Pohjetyynynkääntäminenjasäätäminen
PohjetyynynEsaasiirrettyäkuljetustenajaksipoistieltä.
Pohjetyynylleonkolmeerisyvyydensäätövaihtoehtoa.
1. KierräruuviaCauki,säädähalutullesyvyydellejakierrä
ruuvitiukastiuudelleenkiinni.
Invacaresuosittelee,ettäsyvyydensäätämisentekee
valtuutettulaitekorjaaja.
Jalkalevynsäätäminen
Jalkalevyjäonsaatavillakolmeerilaista.
• Jalkalevyt,joidenkorkeusonsäädettävissä,versio(1)
1. LöysääkiinnityspulttiB10mm:nruuviavaimella.
2. Säädäjohonkinneljästäesiasetetustaasennostaja
kiristäkiinnityspultti(5Nm)Bhaluttuunasentoon.
• Jalkalevyt,joidenkorkeusonsäädettävissä,versio(2)
1. LöysääkiinnitysruuviB5mm:nkuusiokoloavaimella.
2. Säädäjohonkinneljästäesiasetetustaasennostaja
kiristäkiinnitysruuvi(5Nm)Bhaluttuunasentoon.
• jalkalevyt,joidenkorkeus,syvyysjakulmaon
säädettävissä
1. LöysääruuviF5mm:nkuusiokoloavaimella.
2. SäädäsyvyyttäjakulmanasentoajakiristäruuviF
tiukasti(12Nm)haluttuunasentoon.
Invacaresuosittelee,ettäjalkalevytsäätäisivaltuutettu
laitekorjaaja.
Jottajalkapysyisihyvässäasennossa,kantapäähihna
onkiinnitettyjalkatukeen,jasensyvyyttävoisäätää
(siirtämälläsolkeataitarranauhoja).
3.10 Kaatumisenestolaite
Kaatumisenestolaiteestääpyörätuoliakallistumasta
taaksepäin.
VAROITUS!
Kaatumisvaara
Väärinasennetuttairikkoutuneet
kaatumisenestolaitteetsaattavatjohtaa
pyörätuolinkaatumiseen.
–Tarkistaaina,ettäkaatumisenestolaite
toimii,ennenkuinkäytätpyörätuolia.Anna
tarvittaessavaltuutetunlaitekorjaajanasentaa
taisäätääseuudelleen.
–Invacaresuositteleevahvastikäyttämään
lisävarusteenasaatavaakaatumisenestolaitetta
joidenkinkokoonpanojenkanssa,jospyörätuolin
staattinenvakausonalle10°.
22
1608233 -F
Tuotteenyleiskuvaus
VAROITUS!
Kaatumisvaara
Epätasaisellataipehmeälläalustalla
kaatumisenestolaitesaattaaupotakuoppiintai
maahan,jolloinsenturvavaikutusheikkeneetai
katoaakokonaan.
–Käytäkaatumisenestolaitettaainoastaan
liikkuessasitasaisellajakiinteälläalustalla.
HUOMAUTUS
Vaurioitumisvaara
–Äläkoskaanastukaatumisenestolaitteenpäälle
taikäytäsitäkallistuksenapuvälineenä.
Kaatumisenestolaitteenottaminenkäyttöön
1. VapautajousipainikeAjakäännäkaatumisenestolaitetta
alaspäin,kunnesseonkäytössäjaetummainen
irrotuspainikeBnapsahtaarungonaukkoon.
2. Varmista,ettäetummainenirrotuspainikeBtulee
täysinulosrungonaukosta.
VAROITUS!
Kaatumisvaara
Käytössäolevakaatumisenestolaitesaattaaottaa
kiinniporrasaskelmiintaitöyssyihin.
–Poistaainakaatumisenestolaitekäytöstä,kun
nousettailaskeudutporrasaskelmantaiylität
katukiveyksenreunan.
Kaatumisenestolaitteenpoistaminenkäytöstä
1. VapautajousipainikeAjakäännäkaatumisenestolaitetta
ylöspäin,kunnesseonkäytössäjaetummainen
irrotuspainikeBnapsahtaarungonaukkoon.
VAROITUS!
Kaatumisvaara
–Josavustajapoistaakaatumisenestolaitteet
käytöstä,siitäonainakerrottavakäyttäjälle.
Korkeudensäätäminen
1608233 -F
VAROITUS!
Kaatumisvaara
–Vainvaltuutettulaitekorjaajasaamuuttaa
kaatumisenestolaitteensäätöjä.
23
Invacare®Action2NG
Kaatumisenestolaitteensäätäminenmääräytyy
takapyöränasennonjahalkaisijansekäkäyttäjän
kunnonjaturvallistenliikerajojenmukaan.
Varmista,ettäkaatumisenestolaiteonasennettu
oikeintarvittaessakummaltakinpuolelta.
JousipainikkeenAjakiinnityksenCpitäälukittua
paikalleen.
3.11 Istuinpehmuste
Pyörätuolinkanssakäytettäväksisuositellaan
istuinpehmustetta,jottapainejakautuisiistuimelle
tasaisesti.
HUOMIO!
Epävakaudenvaara
Istuinpehmusteenottaminenkäyttöönnostaa
pyörätuolinkäyttäjääylemmäs,mikävoivaikuttaa
vakauteenkaikissasuunnissa.Josistuinpehmuste
vaihdetaan,myöskäyttäjänvakaussaattaa
muuttua.
–Josistuinpehmustevaihdetaanpaksumpaan,
valtuutetunlaitekorjaajanonmääritettäväkoko
pyörätuolinkokoonpanouudelleen.
–SuosittelemmeInvacare-tai
-istuinpehmustetta,jossaonliukumisen
Matrx
estäväpäällyste.
24
1608233 -F
Vaihtoehdot
4 Vaihtoehdot
4.1 TransitLite-

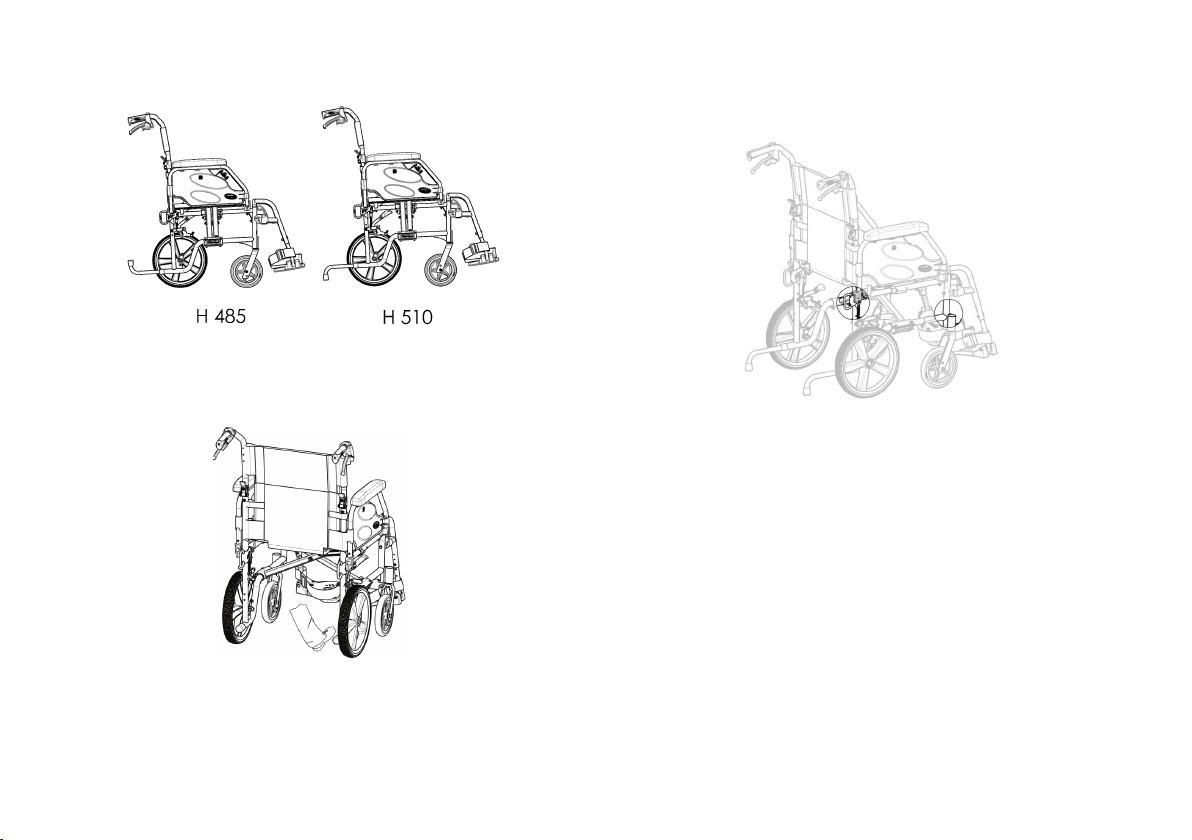

TransitLite-versioonsuunniteltuvainavustajanajettavaksi.
Pyörätuolissaon305mm:n(12”)takapyörät,jotkasäästävät
tilaajahelpottavattuoliinsiirtymistäjasiitäpoistumista
sivukautta.
Jarrukengänjarenkaanvälinenetäisyyson
säädettävissä.Säädönsaasuorittaavainvaltuutettu
laitekorjaaja.
TransitLite-pysäköintijarru
versio
•Käyttäjänpysäköintijarrut:
1.KytkejarrupäälletyöntämälläjarruvipuA
kämmenellämahdollisimmanpitkälleeteen.
2.VapautajarruvetämälläjarruvipuaAalimmaisilla
sormillataaksepäin.
•Avustajanpysäköintijarrut:Pysäköivetämällä
jarruvivustaBjasiirtämällävarmistusvipuaCylöspäin.
VapautavetämälläjarruvivustaB,kunnesturvavipu
irtoaaitsestään.
Jarrujärjestelmäonpoistettavakäytöstä,josseonkäytössä:
• Kunkäyttäjänjarruonkäytössä,vapautajarrukäyttäjän
vivulla.
• Kunavustajanjarruonkäytössä,vapautajarruavustajan
vivulla.
TransitLite-versiontaittuvaselkänojaleveämmillä
työntökahvoilla
Transit-versiossaonomataittuvaselkänoja,jossaon
leveämpityöntökahva(istuinleveys+75mm)
-versiossaonomapysäköintijarru,jokaonkäyttäjän
Transit
taiavustajankäytettävissä:
1608233 -F
25
Invacare®Action2NG
VAROITUS!
Putoamis-/loukkaantumisvaara
–Taskunenimmäiskuorma:2,5kg
Lisäksivaltuutettulaitekorjaajavoisäätääselkänojan
korkeutta430–510mm.Lisätietojaonhuolto-oppaassa.
TransitLite-käsinojat
TransitLite-
versiossaonerityisetkäsinojat:
• Portaattomastisäädettäväkorkeusjairrotettavakäsinoja
• Taitettavajairrotettavakäsinoja:
–Kokoontaittaminen
1. Tartukäsinojaankäsityynystätaipyöristetystä
etuosastajataitakäsinojataakse.
–Irrottaminenedestä
1. PidäetuosankäsinojanvapautustappiA
painettuna.
2. Irrotakäsinojapidikkeestävetämälläkäsinojaa
suoraanylöspäinjataitakäsinojataakse.
–Kiinnittäminenedestä
26
1608233 -F
Vaihtoehdot
1. Painakäsinojaaalaspäin,kunnesetupuolella
olevakäsinojanirrotuspainikeBnapsahtaa
käsinojanpidikkeessäolevaanaukkoon.
2. Varmista,ettäpainiketuleetäysinulospidikkeen
aukosta.
–Irrottaminentakaa
1. PidätakaosankäsinojanvapautustappiC
painettuna.
2. Irrotakäsinojakäsinojanpidikkeestävetämällä
käsinojaasuoraanylöspäin.
–Kiinnittäminentakaa
1. Asetakäsinojatakaosankäsinojanliitännän
päälle.
2. Painakäsinojaaalaspäin,kunnestakapuolella
olevakäsinojanirrotuspainikeDnapsahtaa
käsinojanpidikkeessäolevaanaukkoon.
3.
TransitLite-kaatumisenestolaitteet
-mallissaonerillisetkaatumisenestolaitteet(jos
Transit
varusteena).
Askelmantaireunanylittämiseksikaatumisenestolaitteen
putketvoidaanhetkeksiirrottaavapauttamallajouset.
Lisätietojaonkaatumisenestolaitettayleisestikäsittelevässä
osassa.
1. IrrotakaatumisenestolaitepainamallajousipainikettaA.
2. Ylitäeste.
3. Asetakaatumisenestolaitevälittömästitakaisin
paikalleen.
1608233 -F
27
Invacare®Action2NG
TransitLite-mallinyhdysrakenteisetkaatumistuet
TransitLite-mallinselkäpuolenkoukkujenkiinnikekohdat
pyörätuolinkuljettamistavartenajoneuvossa,kunkäyttäjä
istuupyörätuolissa
Kohtiaon4(2takanaja2edessä).Lisätietojaonosissa
Manuaalisenpyörätuolinkuljettaminenilmankäyttäjääja
Pyörätuolinkuljettaminenajoneuvossa,kunkäyttäjäistuu
pyörätuolissa.
1. Pitelepyörätuoliatyöntökahvoista.
2. Painakaatumistukeajalallajapidäpyörätuoli
kallistetussaasennossa,kunnesesteonohitettu.
28
1608233 -F
Vaihtoehdot
4.2 Asentovyö
Pyörätuoliinvoidaanasentaaasentovyö.Seestääkäyttäjää
liukumastaalaspäinpyörätuolissataiputoamastapois
pyörätuolista.Asentovyöeiolepaikallaanpitolaite.
VAROITUS!
Vakavanvamman/kuristumisenvaara
Löysävyövoiaiheuttaakäyttäjänalaspäin
liukumisen,mistävoiaiheutuakuristumisen
vaara.
–Asentovyönsaaasentaavainkokenut
huoltohenkilö,jasensaakiinnittäävain
terveydenhuollonammattilainen.
–Varmistaaina,ettäasentovyöontiukasti
paikallaanlantionalaosanpäällä.
–Ainakunasentovyötäkäytetään,on
tarkistettava,ettäseistuukunnolla.Istuimen
ja/taiselkänojankulmanmuuttaminen,
pehmustejajopavaatteesivaikuttavatvyön
istuvuuteen.
Asentovyönkiinnittäminenjaavaaminen
Istuistuimentakaosassaniin,ettälantioonsuorassaja
mahdollisimmansymmetrisesti.
1. SuljevyötyöntämälläsalpaAsoljenlukkoonB.
2. AvaavyöpainamallaPRESS -painikettaCjavetämällä
salpaAsoljenlukostaB.
Pituudensäätäminen
Asentovyönpituusonhyvä,kun
kämmenmahtuukehonjavyönväliin.
1608233 -F
29
Invacare®Action2NG
1. LyhennätaipidennäsilmukkaaDtarpeenmukaan.
2. PujotasilmukkaaDsalvanAjamuovisensoljenEläpi,
kunnessilmukkaonlitteä.
3. Varmista,ettäsilmukkaDistuutäydellisestimuoviseen
solkeenE.
4. LukitsesäätösolkeenEkiinnitetyllähihnanpäällä.
VAROITUS!
Liukumisenjakuristumisen/putoamisenvaara
–Teesäädötyhtälaillamolemmillepuolillesiten,
ettäsoljenlukkopysyykeskiasennossa.
–Varmista,ettähihnojenmolemmatpääton
pujotettusolkeenEkahdesti,jottavältetään
vyönlöystyminen.
–Varmista,etteivätvyötpääsetarttumaan
takapyöränpuoliin.
4.3 Päätuki
Korkeuttajapoistamistasäädetäänkäsipyörällä.
Tangossaonsäädettäväpysäytin.
Korkeudensäätäminen
1. LöysääpysäyttimenBruuvia.
2. LöysääkäsipyörääA.
3. Säädäpäätukihaluttuunasentoon.
4. KiristäkäsipyörääAuudelleenalaspäätuenkiinnikkeen
yläosaanasti.
5. Liu'utapysäytintäB.
6. Kiristäruuviuudelleen.
Päätukivoidaannytpoistaajaasettaaseuudelleen
haluttuunasentoonilmanlisäsäätöjä.
30
1608233 -F
Syvyyden/kulmansäätäminen
1. LöysääkahvaaD.
2. LöysääruuvitC.
3. Säädäpäätuensyvyysjakulma.
4. Kiristäkahvajaruuvituudelleen.
Vaihtoehdot
1. Pitelepyörätuoliatyöntökahvoista.
2. Painakaatumistukeajalallajapidäpyörätuoli
kallistetussaasennossa,kunnesesteonohitettu.
4.5 Pöytätarjotin
VAROITUS!
Kaatumis-/loukkaantumisvaara
–Pöydänenimmäiskuorma:8kg
4.4 Kaatumistuki
Kaatumistuenansiostaavustajavoihelpomminkallistaa
pyörätuolia,esimerkiksiportaissa.
VAROITUS!
Kaatumisvaara
–Varmista,ettäkaatumistukieityönnyesiin
takapyöränulkoreunaapitemmälle.
1608233 -F
HUOMIO!
Käyttäjänepämukavanolon/pientenruhjeiden
vaara
–Varmista,ettäkäyttäjänkyynärpäätovat
pöydänpäälläpyörätuoliatyönnettäessä.
Joskyynärpäätovatpöydänulkopuolella
pyörätuoliatyönnettäessä,olosaattaaolla
epämukavataisaattaaaiheutuapieniäruhjeita.
31
Invacare®Action2NG
Syvyydensäätäminen
Säädäpöytätarjotinhaluttuunsyvyyteenliu'uttamallasitä
eteen-taitaaksepäin.
HUOMIO!
Käyttäjänepämukavanolonvaara
–Varmista,etteikäyttäjänvatsajääpuristuksiin
pöydänsyvyyttäsäätäessäsi.
4.6 Tippateline
Korkeudenjakulmansäätäminen
VAROITUS!
Putoamis-/loukkaantumisvaara
–Tippatelineenenimmäiskuorma:4kg(2x2kg)
Tippatelineentankoonasetettavaainapystyasentoon
eli90asteenkulmaanmaahannähdenriippumatta
selkänojantaipyörätuolinasennosta.
32
1. LöysäävipuaA.
2. Säädätippatelinehaluttuunkorkeuteenja/taikulmaan.
3. KiristävipuaAkireälle.
1608233 -F
4.7 Heijastimet
Takapyöriinvoidaankiinnittääheijastimet.
4.8 Kepinpidike
VAROITUS!
Kaatumisvaara
–Varmista,ettäkepinpidikeeityönnyesiin
takapyöränulkoreunaapitemmälle.
1. AsetakeppipidikkeeseenB.
2. KiinnitäkeppiyläpäästäänselkänojaanA.
Vaihtoehdot
1608233 -F
33
Invacare®Action2NG
5 Käyttöönotto
5.1 Turvallisuustiedot
HUOMIO!
Loukkaantumisvaara
–Tarkistapyörätuolinyleinenkuntojakeskeiset
toiminnotennentuolinkäyttöä.Katsoluku8.2
Huoltoaikataulu,sivu53 .
VAROITUS!
–Tarkistakaikkiosatkuljetusvahinkojenvaralta
ennenkäyttöä.
–Vaurioitunuttalaitettaeisaakäyttää.Lisätietoja
saatInvacare-jälleenmyyjältä.
Valtuutettupalveluntarjoajatoimittaapyörätuolin
käyttövalmiinajaselostaasentärkeimmättoiminnot
varmistaen,ettäpyörätuolivastaakäyttäjäntarpeitasekä
vaatimuksiajaettätuolionsäädettyasianmukaisesti
turvallistakäyttöävarten.
Jospyörätuolitoimitetaantaitettunakokoon,luekohta
Pyörätuolintaittaminenkokoonjaavaaminen .
5.2 Toimitustarkastus
Kuljetuksenaikanasyntyneistävaurioistaonilmoitettava
välittömästikuljetusliikkeelle.Säilytäpakkausmateriaalit,
kunneskuljetusliikeontarkistanuttuotteetjaasiaonsaatu
sovittua.
34
1608233 -F
Pyörätuolillaajaminen
6 Pyörätuolillaajaminen
6.1 Turvallisuustiedot
VAROITUS!
Vammojenvaara
Renkaidentoisistaanpoikkeavatrengaspaineet
voivatvaikuttaapyörätuolinkäsittelyyn
merkittävästi.
–Tarkistarengaspaineetennenjokaista
VAROITUS!
Pyörätuolistaputoamisenvaara
Liianpieniäetupyöriäkäytettäessäpyörätuolivoi
jäädäjumiinreunakiviintailattianuriin.
–Tarkista,ettäetupyörätsoveltuvatpinnalle,
HUOMIO!
Murskautumisvaara
Takapyöränjalokasuojantaikäsityynynvälissä
saattaaollapienirako,jonnesormetvoivatjäädä
puristuksiin.
–Pyörätuolinsaapysäyttäätarttumalla
HUOMIO!
Murskautumisvaara
Takapyöränjapysäköintijarrunvälissävoiolla
erittäinpieniväli,johonsormesisaattavatjäädä
puristuksiin.
–Pyörätuolinsaapysäyttäätarttumalla
ainoastaankelausvanteista.
käyttökertaa.
jollapyörätuoliakelataan.
ainoastaankelausvanteista.
1608233 -F
35
Invacare®Action2NG
6.2 Jarruttaminenkäytönaikana
Kunpyörätuolillaliikutaan,jarruttaminentapahtuusiirtämällä
kelausvanteeseenvoimaakäsistä.
VAROITUS!
Kaatumisvaara
Jospysäköintijarrutkytketäänliikkumisen
aikana,liikkeensuuntasaattaamuuttua
hallitsemattomastijapyörätuolisaattaapysähtyä
äkillisesti,mikävoiaiheuttaatörmäyksentai
putoamisenpyörätuolista.
–Äläkoskaankytkepysäköintijarruja,kun
pyörätuolionliikkeessä.
VAROITUS!
Pyörätuolistaputoamisenvaara
Josavustajayrittäähidastaapyörätuoliavetämällä
äkillisestityöntökahvoista,pyörätuolinkäyttäjä
saattaapudotapyörätuolista.
–Käytäainaasentovyötä,jospyörätuolissaon
sellainen.
–Varmista,ettäavustajasihallitseepyörätuolin
siirtämisen,kunkäyttäjäonkyydissä.
–Käytämolempiajarrujayhtäaikaa.Älämene
reittejä,joidenkaltevuusonyliseitsemän
astetta,jottapyörätuolinohjauksenhallinta
pysyisiparhaanamahdollisena.
–Varmistaainalyhyidentaipitkienpysähdysten
aikana,ettäpyörätuolipysyypaikallaan,
käyttämälläpysäköintijarruja.
HUOMIO!
Käsienihonpalamisvaara
Pitkäänkestäväjarrutustuottaakelausvanteeseen
paljonkitkalämpöä(etenkinliukumisenestävissä
kelausvanteissa).
–Käytäkelaukseensopiviahanskoja.
1. Tartukiinnikelausvanteistajapainaniitätasaisesti
molemmillakäsillä,kunnespyörätuolipysähtyy.
Jarruttaminenavustajanavulla
Avustajavoipysäyttääpyörätuolinliikkeenavustajanjarrulla
(rumpujarrulla).Avustajanjarruavoidaankäyttäämyös
pysäköintijarruna.
1. Jarruttaminentapahtuupuristamallatyöntökahvan
jarruvipuaA.
2. Pysäköintijarruotetaankäyttöönpuristamallajarruvipua
jämäkästijaliikuttamallaturvavipuaBylöspäin.
3. Pysäköintijarruvapautetaanpuristamallajarruvipua,
kunnesturvavipuvapautuu.
36
1608233 -F
6.3 Pyörätuoliinjasiitäpoissiirtyminen
VAROITUS!
Kaatumisvaara
Siirtymisenaikanakaatumisvaaraonsuuri.
–Siirrypyörätuoliinjasiitäpoisilmanavustajaa
ainoastaan,josfyysinenkuntosimahdollistaa
sen.
–Kunsiirryt,asetuistuimellamahdollisimman
taakse.Näinpehmusteeteivätvahingoitu,ja
pyörätuolieipääsekaatumaaneteenpäin.
–Varmista,ettämolemmatpyörätovatsuorassa.
VAROITUS!
Kaatumisvaara
Painonlaskeminenjalkanojallesaattaakaataa
pyörätuolineteenpäin.
–Äläkoskaanlaskepainoasijalkanojallekun
siirrytpyörätuoliintaisiitäpois.
HUOMIO!
Josjarrutvapautetaantainevahingoittuvat,
pyörätuolisaattaaliikkuahallitsemattomasti.
–Äläotatukeajarruista,kunsiirrytpyörätuoliin
taisiitäpois.
Pyörätuolillaajaminen
1. Ohjaapyörätuolimahdollisimmanlähelleistuinta,jolle
haluatsiirtyä.
2. Kytkepysäköintijarrut.
3. Irrotakäsinojattaisiirränostanepoistieltä.
4. Irrotajalkatuettaikäännänesivuun.
5. Asetajalatlattialle.
6. Pidäkiinnipyörätuolistajatarvittaessamyöslähellä
olevastakiinteästäpinnasta.
7. Siirryhitaastipoispyörätuolista.
1608233-F
HUOMAUTUS!
Lokasuojat ja käsinojat saattavat vahingoittua.
–Äläkoskaanistulokasuojalletaikäsinojalle,kun
siirrytpyörätuoliintaisiitäpois.
37
Invacare®Action2NG
6.4 Pyörätuolillaliikkuminenjasenohjaaminen
Pyörätuolialiikutetaanjaohjataankelausvanteitakäyttämällä.
Ennenkuinliikutpyörätuolillailmanavustajaa,sinunon
määritettäväpyörätuolisikaatumispiste.
VAROITUS!
Kaatumisvaara
Pyörätuolivoikaatuataaksepäin,jossiihen
eioleasennettukaatumisenestolaitetta.
Kaatumispistettäetsittäessäavustajanonseistävä
välittömästipyörätuolintakanasiltävaralta,että
tuolikaatuu.
–Vältäkaatuminenasentamalla
kaatumisenestolaite.
VAROITUS!
Kaatumisvaara
Pyörätuolisaattaakaatuaeteenpäin.
–Kunsäädätpyörätuolisiasetuksia,testaasen
kaatumineneteenpäinjamukautaajotyylisi
kaatumiskäyttäytymisenmukaisesti.
HUOMIO!
Selkänojastaroikkuvapainavakuormavoisiirtää
pyörätuolinpainopistettä.
–Muutaajotyyliäsivastaavasti.
Kaatumispisteenmäärittäminen
1. Vapautajarru.
2. Rullaalyhytmatkataaksepäin,tartukumpaankin
kelausvanteeseentiukastijatyönnäeteenpäinhieman
nytkäyttäen.
3. Vastakkaisiinsuuntiintapahtuvapainonsiirtyminen
jaohjaaminenkelausvanteillaauttavatlöytämään
kaatumispisteen.
38
1608233 -F
Pyörätuolillaajaminen
6.5 Porrasaskelmatjakiveystenreunat
VAROITUS!
Kaatumisvaara
Porrasaskelmatsaattavatsaadakäyttäjän
menettämääntasapainonsajakaataapyörätuolin.
–Lähestyainaporrasaskelmiajakatukiveyksen
reunojavaroen.
–Älänousetailaskeuduporrasaskelmia,jotka
ovatkorkeampiakuin25cm.
HUOMIO!
Kunkaatumisenestolaiteonaktivoitu,seestää
pyörätuoliakallistumastataaksepäin.
–Kunhaluatnoustatailaskeutuaportaitatai
ylittääreunan,poistakaatumisenestolaite
käytöstä.
VAROITUS!
Avustajanloukkaantumisenjapyörätuolin
vaurioitumisenvaara
Tuolinkallistaminenpainavankäyttäjänistuessa
siinävoiaiheuttaaavustajalleselkäkipuaja
vaurioittaatuolia.
–Varmistaennenpyörätuolinkallistamista,että
pystytturvallisestihallitsemaantuolin,kun
painavakäyttäjäonkyydissä.
Porrasaskelmanlaskeutuminenavustajanavulla
1. Kelaapyörätuoliaivankiinnikiveyksenreunaanjapidä
kiinnikelausvanteista.
2. Avustajantuleepitääkiinnikummastakintyöntökahvasta,
asettaatoinenjalkakaatumistuelle(jossellainenon
asennettu)jakallistaapyörätuoliataaksepäinniin,että
etupyörätnousevatmaasta.
3. Avustajantuleesittenpitääpyörätuolitässäasennossa,
työntääpyörätuolivarovastiaskelmanylijakallistaa
sittenpyörätuoliaeteenpäin,kunnesetupyörätkoskevat
jälleenmaahan.
1608233 -F
39
Invacare®Action2NG
Porrasaskelmannouseminenavustajanavulla
VAROITUS!
Vakavienvammojenvaara
Jospyörätuolillanoustaanuseinylös
porrasaskelmiajakiveyksenreunoja,pyörätuolin
selkänojaanvoitullaväsymisvaurioitaodotettua
nopeammin.Tällöinkäyttäjäsaattaapudota
pyörätuolista.
–Käytäainakaatumistukea,kunnousetportaita
taiylitätreunan.
1. Peruutapyörätuolianiinpitkälle,ettätakapyörät
koskettavatkiveyksenreunaa.
2. Avustajantuleepitääkiinnikummastakintyöntökahvasta
jakallistaapyörätuolianiin,ettäetupyörätnousevat
maasta.Sittenavustajantuleevetäätakapyörätreunalle
jajatkaaniinkauan,kunnesetupyörätvoijälleenlaskea
maahan.
Porrasaskelmanlaskeutuminenilmanavustajaa
VAROITUS!
Kaatumisvaara
Josmenetätpyörätuolinhallinnanlaskeutuessasi
askelmaailmanavustajaa,saatatkaatuaselällesi.
–Opetteleensinporrasaskelmanlaskeutuminen
avustajanavulla.
–Opetteletasapainottamaantakapyörät,6.4
Pyörätuolillaliikkuminenjasenohjaaminen,
sivu38.
1. Kelaapyörätuoliaivanreunanluoksejanostaetupyörät
ilmaan.Pidäpyörätuolitasapainossa.
2. Kelaamolemmattakapyöräthitaastireunanyli.
Kelatessasiaskelmanylitsepidämolemminkäsintiukasti
kiinnikelausvanteista,kunnesetupyörätkoskettavat
jälleenmaahan.
40
1608233 -F
Pyörätuolillaajaminen
6.6 Portaikostaajaminen
VAROITUS!
Kaatumisvaara
Portaikostaajaessasisaatatmenettäätasapainon
jakaatuapyörätuoleinesi.
–Josportaikossaonenemmänkuinyksiaskelma,
tarvitsetperiaatteessaainakahtaavustajaa.
6.7 Luiskatjamäet
VAROITUS!
Hallitsemattomastapyörätuolistajohtuvavaara
Luiskissajamuillakaltevillapinnoillapyörätuoli
saattaakaatuataaksepäin,eteenpäintaisivuttain.
–Pitkissäluiskissaonoltavaavustajapyörätuolin
takana.
–Vältäkalteviapintoja,jotkaviettävät
sivusuunnassa.
–Vältämäkiä,joidenkaltevuuskulmaonyli
seitsemänastetta.
–Vältäheilahduksia,kunvaihdatmäessäsuuntaa.
HUOMIO!
Pyörätuolisaattaalähteävierimäänmyösvain
vähänviettävällämaalla,jospyörätuoliaeihallita
kelausvanteidenavulla.
–Jospysähdytviettävällemaalle,käytä
pysäköintijarruja.
Luiskannouseminen
Luiskannouseminenedellyttää,ettäluotliikettäjasitten
pidätliikkeenjahallitsetsuuntaasamanaikaisesti.
1. Portaikostaselviydytäänajamallaniistäporraskerrallaan
edelläkuvatullatavalla.Ensimmäinenavustajaontällöin
pyörätuolintakanajapiteleekiinnityöntökahvoista.
Toinenavustajatarttuueturungonkiinteäänosaanja
varmistaanäinpyörätuolinetupuolelta.
1608233 -F
41
Invacare®Action2NG
1. Kallistaylävartaloaeteenpäinjakelaapyörätuolia
nopein,voimakkainliikkeinmolemmistakelausvanteista.
Luiskanlaskeutuminen
Luiskanlaskeutumisessaontärkeäähallitamenosuuntaaja
etenkinnopeutta.
42
1. Kallistaitseäsitaaksepäinjapäästävarovaisesti
kelausvanteetliikkumaankäsiesilomasta.Pyörätuoli
pitääpystyäpysäyttämäänmillointahansatarttumalla
kelausvanteista.
HUOMIO!
Käsienihonpalamisvaara
Pitkäänkestäväjarrutustuottaakelausvanteeseen
paljonkitkalämpöä(etenkinliukumisenestävissä
kelausvanteissa).
–Käytäkelaukseensopiviahanskoja.
1608233 -F
Pyörätuolillaajaminen
6.8 Vakausjatasapainoistuttaessa
Jotkinpäivittäisettoimetjaaskareetvaativatnojautumista
eteenpäin,sivulletaitaaksepäinpyörätuolissa.Tämä
vaikuttaahuomattavastipyörätuolinvakauteen.Näillä
ohjeillapysytvarmastitasapainossakaikissatilanteissa:
Eteenpäinnojaaminen
VAROITUS!
Kaatumisvaara
Josnojauduteteenpäinpyörätuolista,voitpudota
tuolista.
–Älänojaaliikaaeteenpäinäläkäsiirrykohti
istuimenetuosaa,kunyritätulottuajohonkin
esineeseen.
–Äläkurotapolviesivälistäeteenpäinpoimiaksesi
jotainlattialta.
1. Osoitaetupyöräteteenpäin(Rullaapyörätuoliahieman
eteenpäinjasittentaastaakse.)
2. Kytkemolemmatpysäköintijarrut.
3. Älänojaaylävartaloasituolinetupyöriäkauemmas
eteenpäin.
Taaksepäinkurottaminen
VAROITUS!
Putoamisvaara
Josnojaatliikaataaksepäin,pyörätuolivoikaatua.
–Äläkurotteleselkänojanyli.
–Käytäkaatumisenestolaitetta.
1. Osoitaetupyöräteteenpäin(Rullaapyörätuoliahieman
eteenpäinjasittentaastaakse.)
2. Äläkytkepysäköintijarruja.
3. Kunkurotattaaksepäin,äläkurotaniinpitkälle,että
sinunonvaihdettavaistuma-asentoa.
1608233 -F
43
Invacare®Action2NG
7 Kuljetus
7.1 Turvallisuustieto
VAROITUS!
Loukkaantumisvaara, jos pyörätuolia ei ole
kiinnitetty kunnolla
Onnettomuuden, jarrutuksen jne. sattuessa voit
saada vakavia vammoja lentävien pyörätuolin
osien takia.
– Kiinnitä kaikki pyörätuolin osat tiukasti
kuljetusvälineeseen, jotta ne eivät pääse
irtoamaan matkan aikana.
7.2 Pyörätuolintaittaminenkokoonja
avaaminen
Pyörätuolintaittaminenkokoon
1. Irrotaistuinpehmuste,jossellainenon.
2. Taitaselkänojankannatin,jossellainenon.
3. Taitajalkalevytylöspäin.
4. Vedäistuimensuojustaylöspäin.
44
1608233 -F
Kuljetus
Pyörätuolinavaaminen
4. Asetapyörätuolinselkänojakokonaanlattialleja
tarkista,ettäistuimenreunatovatkummaltakinpuolelta
ohjaimissa.
5. Taitajalkalevytalas.
6. Taitaselkänojankannatinauki,jossellainenon.
7.3 Pyörätuolinnostaminen
HUOMAUTUS
–Äläkoskaannostapyörätuoliairrotettavista
osista,kutenkäsinojistataijalkatuista.
–Tarkista,ettäselkänojanputketovathyvin
paikallaan.
HUOMIO!
Sormienpuristuksiinjäämisenvaara
Sormetsaattavatjäädäpuristuksiinistuimen
reunanjarungonväliin.
–Äläkoskaanpuristaistuimenreunaasormillasi.
1. Otapyörätuoliviereesi.
2. Kallistapyörätuoliahitaastiitseäsikohti,josmahdollista.
3. Painakämmenelläsinualähinnäolevaaistuimenreunaa
niin,ettäistuimenpintasuoristuu.
1608233-F
1. Taitapyörätuolikokoon.Ohjeetovatluvussa 7.2
Pyörätuolintaittaminenkokoonjaavaaminen,sivu44.
2. Nostapyörätuoliaainatarttumallarungonkohdista,
jotkaonmerkittykuvaankirjaimellaA.
45
Invacare®Action2NG
7.4 Takapyörienirrottaminenjakiinnittäminen
VAROITUS!
Kaatumisvaara
Jostakapyöränirrotettavaakselieiolekunnolla
kiinni,pyöräsaattaalöystyäkäytössä.Tämä
saattaaaiheuttaapyörätuolinkaatumisen.
–Varmistaaina,kunasetatrenkaanpaikalleen,
ettäirrotettavatakselitonkiinnitettykunnolla.
Takapyörienirrottaminen
1. Vapautajarrut.
2. Pitelepyörätuoliapystyssätoisellakädellä.
3. Piteletoisellakädelläpyörästäpyöränavassakiinni
olevanulommanpyörävanteenlomitse.
4. PainapeukalollairrotettavanakselinpainikettaA.Pidä
painikepainettunajavedäpyöräirtisovitinholkistaB.
Takapyörienkiinnittäminen
1. Vapautajarrut.
2. Pitelepyörätuoliapystyssätoisellakädellä.
3. Piteletoisellakädelläpyörästäpyöränavassakiinni
olevanulommanpyörävanteenlomitse.
4. Painapeukalollairrotettavanakselinpainikettajapidä
sepainettuna.
5. PainaakselisovitinholkkiinBniinpitkälle,ettäse
pysähtyy.
6. Vapautairrotettavanakselinpainikejavarmista,että
rengasonkiinnitettyhyvin.
7.5 Manuaalisenpyörätuolinkuljettaminen
ilmanmatkustajaa
HUOMIO!
Loukkaantumisvaara
–Josetvoikiinnittäämanuaalistapyörätuolia
kuljetusvälineeseen,Invacaresuosittelee,että
etkuljetasitä.
Manuaalistapyörätuoliavoidaankuljettaailmanrajoituksia
tie-,raide-jalentoliikenteessä.Yksittäisilläkuljetusyrityksillä
onkuitenkinohjeistuksia,jotkavoivatrajoittaataiestää
tietytkuljetustoimenpiteet.Kysykuljetusyritykseltälisätietoja
jokaisentapauksenyhteydessä.
• Invacaresuositteleepainokkaasti,ettämanuaalinen
pyörätuolikiinnitetäänkuljetusvälineenlattiaan.
46
1608233 -F
Kuljetus
7.6 Pyörätuolinkuljettaminenajoneuvossa,kun
käyttäjäistuupyörätuolissa
Vaikkapyörätuoliolisikiinnitettyoikeinjakaikkiaalla
mainittujasääntöjänoudatettaisiin,kyydissäolijoillesaattaa
siltitullavammojatörmäystilanteissajaäkkipysähdyksissä.
SenvuoksiInvacaresuositteleevahvasti,ettäpyörätuolin
käyttäjääkuljetettaisiinajoneuvonistuimellamatkustajan
3-pistekiinnitysjärjestelmäkiinnitettynä.Äläteemuutoksia
pyörätuoliin(rakenteeseen,runkoontaiosiin)taikorvaa
pyörätuolinosiatoisillailmanInvacareCorporationin
kirjallistalupaa.Pyörätuoliontestattu,jasenoudattaaISO
7176–19‑standardin(törmäysedestä)vaatimuksia.
VAROITUS!
Vakavienvammojentaikuolemanvaara
Jottapyörätuoliavoikäyttääistuimena
ajoneuvossa,pyörätuolinselkänojankorkeuden
onoltavavähintään400mm.
Jotta pyörätuolia voi kuljettaa ajoneuvossa niin, että käyttäjä
istuu siinä, ajoneuvoon on asennettava kiinnitysjärjestelmä.
Pyörätuolin ja siinä istujan kiinnitysjärjestelmät on
hyväksyttävä ISO 10542-1 ‑ standardin mukaisesti.
Lisätietoja hyväksyttävän, yhteensopivan kiinnitysjärjestelmän
hankkimisesta ja asentamisesta saat paikalliselta valtuutetulta
Invacare-toimittajalta.
VAROITUS!
Jospyörätuolinkäyttäjänsiirtyminenajoneuvon
istuimelleeijostainsyystäolemahdollista,
pyörätuoliavoikäyttääajoneuvossaistuimena,jos
seuraaviatoimenpiteitäjaehtojanoudatetaan:
Pyörätuoliinonkiinnitettävälisävarusteena
saatavakuljetussarja.
–Pyörätuolionkiinnitettäväajoneuvoon
pyörätuolinnelipistekiinnitysjärjestelmällä.
–Käyttäjänonkäytettäväajoneuvoonkiinnitettyä
matkustajankolmipisteturvavyötä.
–Käyttäjänvoilisäksikiinnittääpyörätuoliin
asentovyöllä.
VAROITUS!
Turvakiinnityslaitteitasaakäyttääainoastaan
pyörätuolinkäyttäjille,joidenpainoonvähintään
22kg(ISO-7176-19).
–Äläkäytäpyörätuoliaistuimenaajoneuvossa,
joskäyttäjänpainoonalle22kg.
VAROITUS!
–Ennenkuljetustaotayhteyttäkuljettajaan
japyydätietojaallamainittujenvarusteiden
käytettävyydestä.
–Varmista,ettäpyörätuolinjakäyttäjän
ympärilläonriittävästivapaatatilaa,jotta
käyttäjäeiosumuihinmatkustajiin,ajoneuvon
pehmustamattomiinosiin,pyörätuolin
lisävarusteisiintaikiinnitysjärjestelmän
kiinnityskohtiin.
1608233 -F
47
Invacare®Action2NG
VAROITUS!
–Varmista,ettäpyörätuolinkiinnityskohdateivät
olevahingoittuneetjaettäpysäköintijarrut
toimivat.
–Kuljetuksenaikanasuositellaankäyttämään
puhkeamisenkestäviärenkaitapienentyneestä
rengaspaineestajohtuvienjarruongelmien
välttämiseksi.
VAROITUS!
Törmäystilanteissajaäkkipysähdyksissä
löystyneistäpyörätuolinosistatailisävarusteista
saattaaaiheutuavammoja.
–Varmista,ettäkaikkiirrotettavatosatja
lisävarusteetirrotetaanpyörätuolistaja
kuljetetaanajoneuvossaturvallisesti.
–Kolarintaivastaavanjälkeenpyörätuoli
onehdottomastiannettavavaltuutetun
laitekorjaajantarkistettavaksi.
HUOMAUTUS
–Katsolisätietojakiinnitysjärjestelmänmukana
toimitetuistakäyttöoppaista.
–Seuraavatkuvatsaattavatpoiketa
kiinnitysjärjestelmästäjärjestelmäntoimittajan
mukaan.
Pyörätuolikokoonpanonvalinta(istuinleveysja
-syvyys,akseliväli)vaikuttaakäsiteltävyyteenja
moottoriajoneuvoihinpääsyyn.
Pyörätuolinkiinnittäminennelipistekiinnitysjärjestelmällä
VAROITUS!
–Asetapyörätuoliniin,ettäkäyttäjänkasvot
osoittavatmatkustussuuntaan.
–Kytkepyörätuolinpysäköintijarrutpäälle.
–Aktivoikaatumisenestolaite(josasennettu).
Pyörätuolinkiinnikekohdat,joihin4-pistekiinnitysjärjestelmän
hihnatonkiinnitettävä,onmerkittykoukkusymboleilla(katso
seuraavatkuvatjaluku2.3T uotteenmerkinnätjasymbolit,
sivu9 ).
1. Kiinnitäpyörätuoliajoneuvoonasennettuihinkiskoihin
nelipistekiinnitysjärjestelmänetu-jatakahihnoilla.
Katsolisätietojanelipistekiinnitysjärjestelmänmukana
toimitetustakäyttöoppaasta.
Etupuolenkiinnikekohdatvyöhihnoille:
48
1608233 -F
1. Kiinnitäetuhihnatpyörätukienyläpuoleltaedelläesitetyn
kuvanmukaisesti(katsosijaintikiinnitysmerkinnöistä).
2. Kiinnitäetuhihnatkiskojärjestelmään
4-pistekiinnitysjärjestelmänvalmistajansuositusten
mukaisesti.
3. Vapautapysäköintijarrutjakiristäetuhihnatvetämällä
pyörätuoliatakaosastaantaaksepäin.
4. Kytkepysäköintijarrutuudelleenpäälle.
Kuljetus
Takapuolenkiinnityskohdatkoukuille:
1608233 -F
49
Invacare®Action2NG
1. Kiinnitäkoukutoransseihinrenkaisiinylläolevienkuvien
mukaisesti(katsokiinnitysmerkintöjensijainti).
2. Kiinnitätakahihnatkiskojärjestelmään
4-pistekiinnitysjärjestelmänvalmistajansuositusten
mukaisesti.
3. Kiristähihnat.
HUOMAUTUS!
–Varmista,ettäkoukutonsuojattuluistamisen
estävällämateriaalilla,jottaneeivätluistaisi
sivusuunnassaakseliapitkin.
HUOMAUTUS!
–Tarkista,ettäupotuskappaleetovatkunnolla
paikoillaanmolemmiltapuoliltajasamassa
asennossakiskonaukossa.
–Varmista,ettäkiskojenjahihnojenväliinjäävä
kulmaon40–45°.
Sovitaasentovyö
VAROITUS!
Asentovyötävoikäyttäähyväksytynmatkustajan
3-pistekiinnitysjärjestelmänlisänä,mutta
asentovyöeikorvaaturvavyötä.
1. Säädäasentovyöpyörätuolinkäyttäjällesopivaksi.Katso
lukuAsentovyö.
Matkustajan3-pistekiinnitysjärjestelmänkäyttö
HUOMAUTUS!
Edellä olevat kuvat saattavat poiketa
kiinnitysjärjestelmästä järjestelmän toimittajan
mukaan.
50
1608233 -F
VAROITUS!
–Varmista,ettämatkustajan
3-pistekiinnitysjärjestelmäistuu
mahdollisimmantiukastikäyttäjänkehoa
vastenniin,ettäkäyttäjänoloeioleepämukava
javyöeiolekierteellä.
–Varmista,ettämatkustajan
3-pistekiinnitysjärjestelmäeioleerillään
käyttäjänkehostapyörätuolinosien,kuten
käsinojientairenkaiden,vuoksi.
–Varmista,ettämatkustajan
3-pistekiinnitysjärjestelmäkulkeesuoraan
kiinnityskohtaanniin,etteisentiellä
oleajoneuvon,pyörätuolin,istuimentai
lisävarusteidenosia.
–Varmista,ettävyötärövyöistuutiukasti
käyttäjänlantiollaniin,etteisepääse
nousemaanalavatsalle.
–Varmista,ettäkäyttäjäyltää
vapautusmekanismiinilmanavustusta.
Kuljetus
1. Kiinnitämatkustajan3-pistekiinnitysjärjestelmä
kiinnitysjärjestelmänmukanatoimitetunkäyttöoppaan
mukaisesti.
HUOMAUTUS
–Kiinnitämatkustajan
kolmipistekiinnitysjärjestelmänlantiovyö
matalallelantionyliniin,ettäseonsuositellussa
30–75asteenkulmassa(A)vaakatasoon
nähden.Suurempikulmaonparempi,mutta
kulmaeisaakoskaanollasuurempikuin75°.
1608233 -F
51
Invacare®Action2NG
52
1608233 -F
Huolto
8 Huolto
8.1 Turvallisuustiedot
VAROITUS!
Jotkinmateriaalitkuluvatluonnostaanajan
mittaan.Kuluminensaattaajohtaapyörätuolin
osienvaurioitumiseen.
–Valtuutetunlaitekorjaajantulisitarkastaa
pyörätuolivähintäänkerranvuodessaja
silloin,kunpyörätuolionollutpitkään
käyttämättömänä.
Pakkaaminenpalautustavarten
Pyörätuolilähetetäänvaltuutetulletoimittajalle
asianmukaisestipakattuna,jottaseeivaurioidu
kuljetuksenaikana.
8.2 Huoltoaikataulu
Jottapyörätuolitoimisiturvallisestijaluotettavasti,suorita
seuraavatsilmämääräisettarkistuksetjahuoltotoimenpiteet
säännöllisestitaiannanejonkuntoisenvastuulle.
viikoittain kuukausittain vuosittain
Rengaspaineiden
tarkistaminen
Takapyörien
kiinnityksen
tarkistaminen
1608233-F
x
x
kuukausittain vuosittain
x
x
x
x
Asentovyön
tarkistaminen
Taittomekanismin
tarkistaminen
Tarkistapyörätja
niidenkiinnitys.
Tarkistapultit
Tarkistapuolat
viikoittain
x
Pysäköintijarrujen
tarkistaminen
x
(mekanismijakaapeli)
Tarkistutapyörätuoli
valtuutetulta
x
laitekorjaajalta
Yleinensilmämääräinentarkistus
1. Tarkista,näkyyköpyörätuolissalöystyneitäosia,
halkeamiataimuitavikoja.
2. Joshuomaatjonkinolevanvialla,lopetapyörätuolin
käyttövälittömästijaotayhteyttävaltuutettuun
toimittajaan.
Rengaspaineidentarkistaminen
1. Tarkistarengaspaineet;lisätietojaonkohdassaRenkaat.
2. Pumppaarenkaisiinilmaa,kunnesniidenpainevastaa
vaatimuksia.
3. Tarkistasamallarenkaidenkulutuspinnat.
4. Vaihdarenkaattarvittaessa.
53
Invacare®Action2NG
Takapyörienkiinnityksentarkistaminen
1. Varmista,ettäirrotettavaakselionkunnollapaikallaan
tarkastamallasilmämääräisesti,ettäakselipalloon
vastakappaleensaulkopuolellajavetämällätakapyörästä.
Rengaseisaisiirrota.
2. Jostakapyöräteivättoimikunnolla,poistakaikkilika.
Josongelmaeiratkea,annavaltuutetunlaitekorjaajan
sovittaairrotettavatakselituudelleen.
Asentovyöntarkistaminen
1. Tarkista,ettäasentovyöonsäädettyoikein.
HUOMAUTUS
–Löysänasentovyönsaasäätäävainvaltuutettu
toimittaja.
–Vaurioituneetasentovyötsaavaihtaavain
valtuutettulaitekorjaaja.
Taittomekanismintarkistaminen
1. Tarkista,ettätaittomekanismitoimiivaivatta.
Tarkistapyörätjaniidenkiinnitys.
1. Tarkista,ettäpyörätpyörivätesteettä.
2. Varmistavälyksenjavapaanliikkeenpuuttuminensekä
tarkistasilmämääräisesti,etteilaitteessaolevaurioita,
työntämälläjavetämälläkolmeensuuntaan(eteenja
taakse,vasemmallejaoikealle,ylösjaalas).
Fig.8-1
3. Poistapyörienlaakereistalikajakarvat.
4. Vainvaltuutettulaitekorjaajasaavaihtaaviallisettai
kuluneetetupyörät.
Pulttientarkistaminen
Pultitsaattavatlöystyävähitellenkäytönaikana.
1. Tarkista,ettäpultitovattiukastikiinnieivätkövoiliikkua
vapaasti(jalkanoja,pyörä,pyöränkotelo,istuimen
suojus,sivut,selkänoja,runkojaistuinmoduuli).
2. Kiristälöystyneetpultitsopivaavääntömomenttia
käyttämällä.
54
1608233 -F
Huolto
HUOMAUTUS
Useissa liitännöissä käytetään itselukittuvia
ruuveja, muttereita tai kierrelukitetta. Jos ne
löystyvät, ne on vaihdettava uusiin itselukittuviin
ruuveihin tai muttereihin tai niihin on levitettävä
uutta kierrelukitetta.
–Vainvaltuutettulaitekorjaajasaavaihtaa
itselukittuvatruuvit/mutterit.
Puolienkireydentarkistaminen
Puolateivätsaaollalöystyneettaivääntyneet.
1. Vainvaltuutettulaitekorjaajasaakiristäälöystyneet
puolat.
2. Vainvaltuutettulaitekorjaajasaavaihtaarikkoutuneet
puolat.
Pysäköintijarrujentarkistaminen
1. Tarkista,ettäpysäköintijarrutonsäädettyoikein.Jarru
onsäädettyoikein,kunjarrutettaessajarrukenkäpainaa
rengastamuutamanmillimetrin.
2. Joshuomaat,etteijarrujaolesäädettyoikein,anna
valtuutetunlaitekorjaajansäätääjarrut.
HUOMAUTUS
Pysäköintijarrut on säädettävä uudelleen, kun
takapyörät on vaihdettu tai niiden asentoa on
muutettu.
Vakavantörmäyksentaiiskunjälkitarkastus
HUOMAUTUS
Vakava törmäys tai kova isku saattaa aiheuttaa
pyörätuolille vahinkoa, joka ei näy päällepäin.
–Ontärkeää,ettävaltuutettulaitekorjaaja
tarkistaapyörätuolinvoimakkaantörmäyksen
taiiskunjälkeen.
Sisäkuminkorjaaminentaivaihtaminen
1. Irrotatakapyöräjapäästäsisäkumistailmat.
2. Nostarenkaantoinensivuseinämävanteenpäältä
rengasrautaakäyttämällä.Äläkäytäteräviäesineitä,
kutenruuvimeisseliä,jotkavoivatvahingoittaasisäkumia.
3. Vedäsisäputkiirtirenkaasta.
4. Korjaasisäkumipolkupyöränpaikkaussarjallataivaihda
sisäkumitarvittaessa.
5. Pumppaasisäkumiinhiemanilmaa,jottasiitätulee
pyöreä.
6. Asetaventtiilivanteenventtiiliaukkoonjaasetasisäputki
renkaaseen.Sisäputkentuleeasettuarenkaaseen
tasaisesti,ilmantaitoksia.
7. Nostarenkaanseinämävanteenreunanyli.Aloita
läheltäventtiiliä.Käytärengasrautaa.Tarkistasamalla,
etteisisäputkipuristumistäänkohdastaulkorenkaanja
vanteenväliin.
8. Pumppaarenkaaseenilmaa,kunnespainevastaa
suurintasallittuakäyttöpainetta.T arkista,etteirenkaasta
vuodailmaa.
1608233 -F
55
Invacare®Action2NG
Varaosat
Kaikkivaraosatvoihankkiavaltuutetulta
Invacare-toimittajalta.
8.3 Puhdistaminenjadesinointi
8.3.1 Yleisiäturvallisuustietoja
HUOMIO!
Kontaminaatioriski
–Olevarovainentuotteenkanssajakäytä
asianmukaisiasuojavarusteita.
HUOMAUTUS
Väärät nesteet tai menetelmät voivat vahingoittaa
tai vaurioittaa laitetta.
–Kaikkienkäytettyjenpuhdistusaineidenja
desinointiaineidentäytyyollatehokkaitaja
yhteensopiviatoistensakanssa,janiidentäytyy
suojatamateriaaleja,joitaniilläpuhdistetaan.
–Syövyttäviänesteitä(emäksiä,happoa
jne.)taihankaaviapuhdistusaineitaei
saakäyttää.Onsuositeltavaakäyttää
tavallistakotitalouspuhdistusainetta,kuten
astianpesuainetta,elleipuhdistusohjeissaole
muutamääritelty.
–Liuotinta(esim.selluloosaohennintatai
asetonia),jokamuuttaamuovinrakennettatai
irrottaakiinnitetytmerkinnät,eisaakäyttää.
–Varmistaaina,ettälaiteontäysinkuiva,ennen
kuinseotetaanuudelleenkäyttöön.
Noudatakliinisissätaipitkäaikaisissa
hoitoympäristöissälaitoksenpuhdistustaja
desinointiakoskeviakäytäntöjä.
8.3.2 Puhdistusvälit
HUOMAUTUS
Säännöllinen puhdistaminen ja desinfiointi edistää
sujuvaa toimintaa, pidentää käyttöikää ja estää
kontaminaatioita.
Puhdista ja desinfioi tuote:
–säännöllisestisenollessakäytössä
–ennenjokaistahuoltotoimenpidettäjasen
jälkeen
–kunseonollutkontaktissaruumiinnesteisiin
–ennensenkäyttämistäuudellekäyttäjälle.
8.3.3 Puhdistus
HUOMAUTUS
Lika, hiekka ja merivesi voivat vaurioittaa
laakereita, ja teräsosat voivat ruostua, jos pinta
vaurioituu.
–Annapyörätuolinaltistuahiekallejamerivedelle
vainlyhyitäaikojakerrallaanjapuhdistaseaina
rannallakäynninjälkeen.
–Jospyörätuolilikaantuu,pyyhilikapois
mahdollisimmanpiankosteallaliinallajakuivaa
pyörätuolihuolellisesti.
56
1608233 -F
Huolto
1. Irrotamahdollisetlisävarusteet(vainnelisävarusteet,
jotkaeivätvaadityökaluja).
2. Pyyhiyksittäisetosatliinallataipehmeälläharjalla,
tavallisillapuhdistusaineilla(pH6–8)jalämpimällä
vedellä.
3. Huuhteleosatlämpimällävedellä.
4. Kuivaaosathuolellisestikuivallaliinalla.
Hankaumatvoidaanpoistaajamaalatutmetallipinnat
saadauudelleenkiiltäviksikäyttämälläautovahaatai
pehmeäävahaa.
Pehmusteidenpuhdistaminen
Noudatapehmusteitapuhdistaessasiistuimen,pehmusteen
jaselkänojansuojuksentuoteselosteissaoleviaohjeita.
Kiinnitämahdollisuuksienmukaantarranauhoilla
(kiinnittyvätosat)ainapesunajaksi,jotta
tarranauhoihintarttuisimahdollisimmanvähän
pehmustekankaitavahingoittavaanukkaaja
vaatekuituja.
8.3.4 Desinointi
Pyörätuolinvoidesinoidasuihkuttamallataipyyhkimällä
sentestatuilla,hyväksytyillädesinointiaineilla.
1. Pyyhikaikkihelpostikäsiteltävätpinnatpehmeällä
liinallajatavallisellakotitaloudendesinointiaineella.
2. Annakuivuailmassa.
Suihkutatuoliinmietoapuhdistus-ja
desinointiainetta(bakteeritjasienettappavaa,joka
täyttääEN1040-,EN1276-jaEN1650-standardien
vaatimukset)janoudatapuhdistusaineenvalmistajan
ohjeita.
1608233 -F
57
Invacare®Action2NG
9 Vianmääritys
9.1 Turvallisuustiedot
Pyörätuolinpäivittäinenkäyttö,säätäminentaikäyttäjän
muuttuvattarpeetsaattavataiheuttaavikoja.Allaolevassa
taulukossakuvataankeinotvikojentunnistamiseksija
korjaamiseksi.
Joitakintaulukontoimistasaasuorittaavainpäteväteknikko.
Tällaisissatoimissaonerillinenmerkintä.Suosittelemme,
ettäkaikkitaulukontoimetsuorittaisipäteväteknikko.
HUOMIO!
–Joshuomaatpyörätuolissavikaa,esimerkiksi
käsittelynheikentyneen,lopetapyörätuolin
käyttövälittömästijaotayhteyttäsen
toimittajaan.
58
1608233 -F
9.2 Vikojentunnistaminenjakorjaaminen
Vika Mahdollinensyy Toimenpide
Toisessatakapyörässäonvirheellinen
ilmanpaine
Puolataipuoliaonkatkennut. Vaihdaviallisetpinnat→valtuutettulaitekorjaaja
Puoliaeiolekiristettytasaisesti. Kiristälöysätpinnat→valtuutettulaitekorjaaja
Pyörienlaakeritovatlikaantuneettai
vioittuneet.
Pyörätuolikallistuu
taaksepäinliianhelposti.
eripuoltenjarruttoimivat
eritavoin.
suuri.
Takapyörätonasennettuliianeteen. Asennatakapyörättaaemmas
Selkänojaonliiansuuressakulmassa. Pienennäselkänojankulmaa→valtuutettu
Istuinonliiansuuressakulmassa. Asennaetupyöräylemmäsetuhaarukassa
Toisessataikummassakintakarenkaassaon
virheellinenilmanpaine
Jarruasetusonvirheellinen. Korjaajarruasetus→valtuutettulaitekorjaaja
Takarenkaissaonliianmatalailmanpaine Korjaarengaspaine→11.3Renkaat,sivu64 Vierintävastusonhyvin
Takapyöräteivätolesamansuuntaiset. Varmista,ettätakapyörätovatsamansuuntaiset
Vianmääritys
Korjaarengaspaine→11.3Renkaat,sivu64 Pyörätuolieikuljesuoraan.
Puhdistalaakerittaivaihdaetupyörä
→valtuutettulaitekorjaaja
→valtuutettulaitekorjaaja
laitekorjaaja
→valtuutettulaitekorjaaja
Valitsepienempietuhaarukka→valtuutettu
laitekorjaaja
Korjaarengaspaine→11.3Renkaat,sivu64 Jarrutpurevathuonostitai
→valtuutettulaitekorjaaja
1608233 -F
59
Invacare®Action2NG
Vika Mahdollinensyy Toimenpide
Pyörätvaappuvat
Pyörienlaakeriosaeioleriittävänkireällä. Kiristähiemanlaakeriosanakselinmutteria
liikuttaessanopeasti.
Etupyöräonkulunutsileäksi. Vaihdapyörä→valtuutettulaitekorjaaja
Pyöräonjäykkätai
Laakeritovatlikaantuneettaivioittuneet. Puhdistalaakerittaivaihdaetupyörä
jumittunutpaikalleen.
→valtuutettulaitekorjaaja
→valtuutettulaitekorjaaja
60
1608233 -F
Käytönjälkeen
10 Käytönjälkeen
10.1 Säilytys
HUOMAUTUS
Tuotteen vahingoittumisen vaara
–Äläsäilytätuotettalähellälämmönlähteitä.
–Äläkoskaansäilytämuitatavaroitapyörätuolin
päällä.
–Säilytäpyörätuoliakuivissasisätiloissa.
–Katsolämpötilarajatluvusta11TeknisetTiedot,
sivu62 .
Pitkäaikaissäilytyksen(ylineljäkuukautta)jälkeenpyörätuoli
ontarkastettavaluvun8Huolto,sivu53ohjeidenmukaisesti.
10.2 Hävittäminen
Suojeleympäristöäjavietuotekäytönjälkeenpaikalliseen
kierrätyspisteeseen.
Puratuotejasenosat,jottaerimateriaalitvoidaanerotella
jakierrättääerikseen.
Käytettyjentuotteidenjapakkaustenhävittämisessäja
kierrättämisessäonnoudatettavakunkinmaanjätteiden
käsittelyäkoskevialakejajaasetuksia.Kysytarkempiatietoja
paikalliseltajätehuoltolaitoksesta.
• Puhdistaminenjadesinointi
• Muokkaaminenuuttakäyttäjäävarten
Katsoyksityiskohtaisettiedotkohdasta8Huolto,sivu53ja
tämäntuotteenhuolto-oppaasta.
Varmista,ettäkäyttöopasluovutetaantuotteenmukana.
Josvaurioitataihäiriöitälöytyy,äläkäytätuotettauudelleen.
10.3 Kunnostaminen
Tämätuotesopiikäytettäväksiuudelleen.Toimiseuraavasti,
kuntuotettakunnostetaanuuttakäyttäjäävarten:
• Tarkistaminen
1608233 -F
61
Invacare®Action2NG
11 TeknisetTiedot
11.1 Mitatjapaino
Koko-japainotiedotperustuvateripyörätuolimalleihin
peruskokoonpanossa.Mitatjapaino(standardinISO
7176–1/5/7mukaisesti)voivatvaihdellaerikokoonpanoissa.
Joissakinkokoonpanoissapyörätuoliylittääpyörätuolin
suositellutmitat.
HUOMAUTUS
– Joissakin kokoonpanoissa käyttövalmiin
pyörätuolinkokonaismitatsaattavatylittää
sallitutrajat,jolloinhätäpoistumisteidenkäyttö
eiolemahdollista.
–JoissakinkokoonpanoissapyörätuoliylittääEU:n
junallamatkustamiseensuosittelemankoon.
Toiminta 2 NG
Käyttäjän
enimmäispaino
Kokonaispituus
A
jalkatukien
kanssa
B
Kokonaisleveys 540– 710 mm
Pituus
taitettuna
Leveys
taitettuna
Korkeus
taitettuna
Kokonaispainoalkaen
Raskaimman
osan
paino
Staattinen
vakaus
Istuintason
kulma
Todellinen
C
istuinsyvyys
870 – 1140 mm
870 – 1140 mm
255 – 355 mm
935 mm
15 – 17 kg
10 – 12 kg
alamäessä:
0° –17°
Ylämäessä:
0° – 7°
Sivuttain: 0° – 17°
0° - 8° (0°/3°/6°)
435 – 460
(400-425) mm
125 kg
Toiminta 2 Transit Lite
125 kg
990 – 1020 mm
475 – 586 (SW +100)
mm
610 mm
250 mm
705-780 mm
alkaen 13,4-13,7 kg
10,7 kg
alamäessä: 0° – 16°
Ylämäessä: 0° – 7°
Sivuttain: 0° – 14.9°
8° (3°)
415-446 (400-425)
mm
62
1608233 -F
TeknisetTiedot
Todellinen
istuinleveys
D
Istuimen
pinnan
E
korkeus
etureunassa
Istuimen
pinnan
F
korkeus
takareunassa
Selkänojan
G
kulma
Selkänojan
H
korkeus
Etäisyys
jalkanojasta
I
istuimeen
1608233-F
370 – 505
(380/405/430/455
/480/505) mm
25 mm:n välein
480 (410/435/460/
485/510)
mm,
25 mm:n välein
460 – 485 mm, 25
mm:n välein
alue: 0° / +30°
Kiinteä: 90° (7°)
Selkänojan lasku:
90° (0°/+30°), 10
asteen välein
465 – 545 (430/
510) mm
330 – 460 mm, 10
mm:n välein
365-460 (380/405/43
0/455/480)
mm,
25 mm:n välein
465 (485/510mm)
mm,
25 mm:n välein
460 – 485 mm, 25
mm:n välein
Kiinteä: 90° (7°)
465 – 545 (430/ 510)
mm
Steel version:
330-455mm (12,5mm
Steps) Alu version:
350-475mm (10mm
steps) mm,
10 mm:n välein
Jalan ja
istuimen
pinnan
0° – 80°
välinen
kulma
alue: 200 – 280
mm
N°1: 200 – 280
mm
N°2: 240 mm
J
Korkeus
käsinojasta
istuimeen
Käsinojarak
etuosaenteen
190– 350 mm
Kelausvante
halkaisija
535 mm
Akselin
sijainti
–55 / +42,5 mm
vaakatasossa
Pienin
kääntösäde
790 mm
Säilytysleveys 250 – 320 mm
Säilytyskorkeus
Säilytyspitualkaen
566 – 1000 mm
695 – 1130mm
Kokonaispituus
K
ilman
655 – 925 mm
jalkatukia
Kokonais-
L
korkeus
935mm
110° (80°)
alue: 180-285 mm N°
1: 195-285 mm N°2:
180 mm
N°1: 280 N°2: 380
mm
Ei sovelleta
+50 mm
817 mm
250 mm
705-785 mm
610 mm
770 mm
975-1080 mm
63
Invacare®Action2NG
Kääntösäde 1120 – 1505 mm
Suurin
jarrun
kaltevuuskulma
7°
1180-1190 mm
7°
11.2 Irrotettavienosienenimmäispaino
Irrotettavienosienenimmäispaino
Osa:
Kulmaltaansäädettävä
jalkatuki,jossaon
pohjetyynyjajalkanoja
Käsinoja
Takapyörä,jossaon600
mm:n(24tuuman)kiinteät
renkaat,kelausvanneja
puolasuoja
Päätuki/niskatuki/poskituki
Runkotuki 0,8kg
Selkänojanpehmuste 2,0kg
Istuinpehmuste 1,9kg
Pöytätarjotin
Enimmäispaino:
3,2kg
2,0kg
2,5kg
1,4kg
3,9kg
11.3 Renkaat
Parasrengaspaineriippuurengastyypistä:
Rengas
Kiinteä rengas:
610 mm (24”) – 305 mm
(12”)
Profiloitu paineilmarengas:
610 mm (24")
Kiinteä rengas:
150 mm (6”); 200 mm (8”) –
178 mm (7”)
Paineilmarengas:
200 mm (8”)
Edellämainittujenrenkaidenyhteensopivuus
pyörätuolinkanssamääräytyypyörätuolin
kokoonpanonja/taimallinmukaan.
Josrengaspuhkeaa,otayhteyttäsopivaan
huoltoliikkeeseen(esimerkiksipolkupyöräkorjaamoon
taipolkupyörientoimittajaan)jaannaammattilaisen
korjatasisäkumi.
Renkaankokoonmerkittyrenkaankylkeen.Renkaat
saavaihtaavainvaltuutettulaitekorjaaja,jarenkaiden
onoltavaoikeanmalliset.
Enimmäispaine
- - -
4,5 baaria 450 kPa
- - -
2,5 baaria 250 kPa
65 psi
36 psi
64
1608233 -F
TeknisetTiedot
HUOMIO!
–Rengaspaineenonoltavakummassakin
renkaassasama,jottaliikkuminenpysyisi
miellyttävänä,jarruttaminentehokkaanaja
pyörätuolinkelaaminenhelppona.
11.4 Materiaalit
Rungon/selkätuenputket
Pehmusteet(istuinjaselkänoja)
Työntökahvat
Muoviosat,kutenjarrukahvat,
vaatesuojat,jalkalevyt,
käsityynytjauseimpien
lisävarusteidenosat
Taittomekanismi,pystytuki,
pidikeosat,pyörähaarukat
Ruuvit,aluslevytjamutterit
Kaikkikäytetytmateriaalitonsuojattusyöpymiseltä.
InvacarekäyttääainoastaanREACH-asetuksen
mukaisiamateriaalejajaosia.
Alumiini,teräs
Polyuretaanivaahto,
nailonkangasja
polyesteri
PVC
Lämpömuovi(esim.PA,
PP ,ABSjaPUR)osissa
olevienmerkintöjen
mukaan
Alumiini,teräs
Teräs
11.5 Ympäristönolosuhteet
Varastointija
kuljetus
Lämpötila
Suhteellinen
kosteus
Ilmanpaine 800–1060hPa
Huomaa,ettäkunpyörätuoliaonsäilytettymatalassa
lämpötilassa,seonsäädettäväluvun8Huolto,sivu53
mukaisestiennenkäyttöä.
-20°C...+40°C -5°C...+40°C
20%–90%30°C:ssa,ei-tiivistyvä
Käyttö
Varashälytin-jametallinilmaisinjärjestelmät:
joissainharvinaisissatapauksissapyörätuolissa
käytetytmateriaalitvoivataktivoidavarashälytin-ja
metallinilmaisinjärjestelmiä.
1608233 -F
65
Muistiinpanoja
Muistiinpanoja
Suomi:
CampMobility
Patamäenkatu5,33900Tampere
Puhelin09-35076310
info@campmobility.
www.campmobility .
1608233 -F 2023-06-27
InvacareFranceOperationsSAS
RoutedeStRoch
F–37230Fondettes
France
MakingLife’sExperiencesPossible®
InvacareUKOperationsLimited
Unit4,PencoedTechnologyPark,Pencoed
BridgendCF355AQ
UK
*1608233F*
