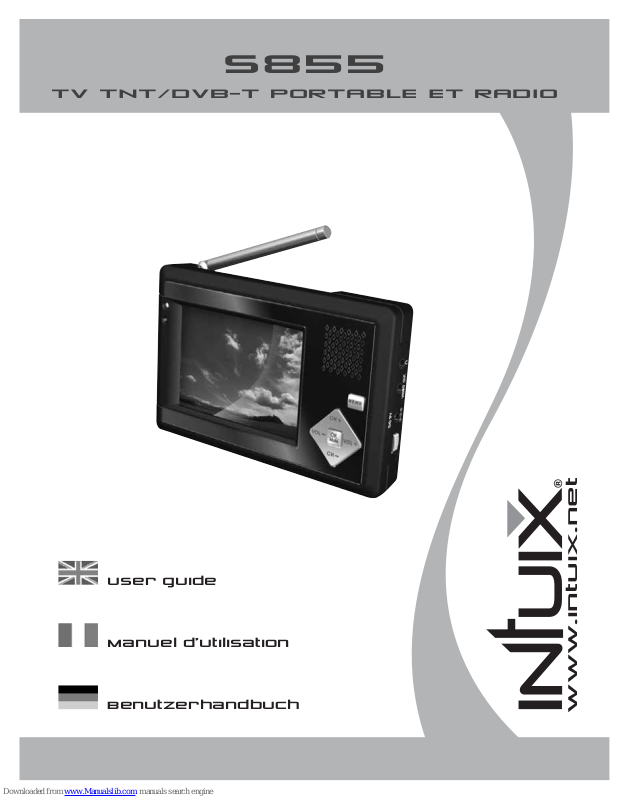

S855

TV TNT/DVB-T PORTABLE ET RADIO

Service Hotline 0900-510 255 00*

* 1,99 /Min. vom deutschen Festnetz

Einen kostenlosen eMail-Support erhalten Sie über www.intuix.net

(and other countries) www.intuix.net

Service Hot line 0820 825 333*

* numéro indigo 0,15 TTC/min

www.intuix.net

User guide

S855

Handheld DVB-T RADIO

Table of Contents

Parts of the Handheld TV ............................................................. 11

Remote Control Operations ......................................................... 13

Remote Control Battery Installation ............................................. 14

General Operating Instructions .................................................... 14

Preparing the battery pack for use (Lithium battery) ................... 15

Charging the lithium battery ......................................................... 17

Preparing the battery pack for use (Alkaline battery) .................. 18

First Time to Setup ...................................................................... 20

Basic Operation ........................................................................... 21

Automatic Channel Searching Steps ........................................... 25

Connection to TV Set ................................................................... 28

Trouble Shooting Q&A .................................................................. 29

Specification ................................................................................. 29

CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Important Safety Instructions and Caution

1. Read Instructions All the safety and operating instructions should be read before the product

is operated.

2. Retain Instructions The safety and operating instructions should be retained for future reference.

3. Heed Warnings All warnings on the product and in the operating instructions should be adhered to.

4. Follow Instructions All operating and use instructions should be followed.

5. Cleaning Unplug this product from the wall outlet before cleaning. Do not use liquid cleaners or aerosol

cleaners. Use a damp cloth for cleaning.

6. Attachments Do not use attachments not recommended by the product manufacturer as they may

cause hazards.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

The lighting flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated dangerous voltage within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

WARNING : TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS

APPLIANCE TO RAIN OR MOISTURE.

An appliance and cart combination should be moved with care. Quick stops, excessive force, and uneven surfaces may cause the appliance and cart combination to overturn.

CAUTION : TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF POWER PLUG TO WIDE SLOT

OF AC OUTLET AND FULLY INSERT.

S3125A

Electrical energy can perform many useful functions. This unit has been engineered and manufactured to assure your personal safety. Improper use can result in potential electrical shock or fire hazards. In order not to defeat the safeguards, observe the following basic rules for its installation, use and servicing.

PORTABLE CART WARNING

DO NOT REMOVE THIS TAG (MARKING)

The words “WARNING, MOVE WITH CARE. THIS CART/APPLIANCE COMBINATION SHOULD NOT BE MOVED BY CHILDREN WITHOUT PROPER GUIDANCE FROM AN ADULT”

7. Water and Moisture Do not use this product near water-for example, near a bath tub, wash bowl,

kitchen sink, or laundry tub, in a wet basement, or near a swimming pool, and the like.

8. Accessories Do not place this product on an unstable cart, stand, tripod, bracket, or table. The

product may fall, causing serious injury to a child or adult, and serious damage to the product. Use only with a cart, stand, tripod, bracket, or table recommended by the manufacturer, or sold with the product. Any mounting of the product should follow the manufacturer's instructions, and should use a mounting accessory recommended by the manufacturer.

9. Carts and Stands The product should be used only with a cart or stand that is recommended by the

manufacturer.

9A. A product and cart combination should be moved with care. Quick stops, excessive force, and uneven

surfaces may cause the product and cart combination to overturn.

10. Ventilation Slots and openings in the cabinet are provided for ventilation and to ensure reliable

operation of the product and to protect it from overheating, and these openings must not be blocked or covered. The openings should never be blocked by placing the product on a bed, sofa, rug, or other similar surface. This product should not be placed in a built-in installation such as a bookcase or rack unless proper ventilation is provided or the manufacturer's instructions have been adhered to.

11. Power Sources This product should be operated only from the type of power source indicated on the

marking label. If you are not sure of the type of power supply to your home, consult your product dealer or local power company. For products intended to operate from battery power, or other sources, refer to the operating instructions.

12. Grounding or Polarization This product may be equipped with a polarized alternating-current line plug

(a plug having one blade wider than the other). This plug will fit into the power outlet only one way. This is a safety feature. If you are unable to insert the plug fully into the outlet, try reversing the plug. If the plug should still fail to fit, contact your electrician to replace your obsolete outlet. Do not defeat the safety purpose of the polarized plug.

Alternate Warnings This product is equipped with a three-wire grounding-type plug, a plug having a third (grounding) pin. This plug will only fit into a grounding-type power outlet. This is a safety feature. If you are unable to insert the plug into the outlet, contact your electrician to replace your obsolete outlet. Do not defeat the safety purpose of the grounding-type plug.

13. Power-Cord Protection Power-supply cords should be routed so that they are not likely to be walked

on or pinched by items placed upon or against them, paying particular attention to cords at plugs, convenience receptacles, and the point where they exit from the product.

14. Protective Attachment Plug The product is equipped with an attachment plug having overload

protection. This is a safety feature. See Instruction Manual for replacement or resetting of protective device. If replacement of the plug is required, be sure the service technician has used a replacement plug specified by the manufacturer that has the same overload protection as the original plug.

15. Outdoor Antenna Grounding If an outside antenna or cable system is connected to the product, be

sure the antenna or cable system is grounded so as to provide some protection against voltage surges and built up static charges. Article 810 of the National Electrical Code, ANSI/NFPA 70, provides information with regard to proper grounding of the mast and supporting structure, grounding of the lead-in wire to an antenna discharge unit, size of grounding conductors, location of antenna-discharge unit, connection to grounding electrodes, and requirements for the grounding electrode.

See Figure 131.1.

16. Lightning For added protection for this product during a lightning storm, or when it is left unattended

and unused for long periods of time, unplug it from the wall outlet and disconnect the antenna or cable system. This will prevent damage to the product due to lightning and power-line surges.

17. Power Lines An outside antenna system should not be located in the vicinity of overhead power lines

or other electric light or power circuits, or where it can fall into such power lines or circuits. When installing an outside antenna system, extreme care should be taken to keep from touching such power lines or circuits as contact with them might be fatal.

18. Overloading Do not overload wall outlets, extension cords, or integral convenience receptacles as this

can result in a risk of fire or electric shock.

19. Object and Liquid Entry Never push objects of any kind into this product through openings as they

may touch dangerous voltage points or short-out parts that could result in a fire or electric shock. Never spill liquid of any kind on the product.

20. Servicing Do not attempt to service this product yourself as opening or removing covers may expose

you to dangerous voltage or other hazards. Refer all servicing to qualified service personnel.

21. Damage Requiring Service Unplug this product from the wall outlet and refer servicing to qualified

service personnel under the following conditions: a) When the power-supply cord or plug is damaged, b) If liquid has been spilled, or objects have fallen into the product, c) If the product has been exposed to rain or water, d) If the product does not operate normally by following the operating instructions. Adjust only those

controls that are covered by the operating instructions as an improper adjustment of other controls may result in damage and will often require extensive work by a qualified technician to restore the

product to its normal operation, e) If the product has been dropped or damaged in any way, and f ) When the product exhibits a distinct change in performance this indicates a need for service.

22. Replacement Parts When replacement parts are required, be sure the service technician has used

replacement parts specified by the manufacturer or have the same characteristics as the original part. Unauthorized substitutions may result in fire, electric shock, or other hazards.

23. Safety Check Upon completion of any service or repairs to this product, ask the service technician to

perform safety checks to determine that the product is in proper operating condition.

24. Wall or Ceiling Mounting The product should be mounted to a wall or ceiling only as recommended by

the manufacturer.

25. Heat The product should be situated away from heat sources such as radiators, heat registers, stoves,

or other products (including amplifiers) that produce heat.

Figure 131.1

Example of antenna grounding as per National Electrical Code, ANSI/NFPA 70

ANTENNA LEAD IN WIRE

ANTENNA DISCHARGE UNIT (NEC SECTION 810-20)

GROUNDING CONDUCTORS (NEC SECTION 810-21)

GROUND CLAMPS

GROUND CLAMP

POWER SERVICE GROUNDING ELECTRODE SYSTEM (NEC ART 250, PART H)

NEC - NATIONAL ELECTRICAL CODE

S2898A

ELECTRIC

SERVICE

EQUIPMENT

Precautions

On Safety

• Do not use wet hands to pull out the plug. It may cause electrical shock.

• If the player does not work, please pull out the plug for safety. Contact us for further technical support.

• Before moving the player, please make sure the power adapter is disconnected from the wall outlet.

• Do not move the player when playing. It may cause a fire or electrical shock.

• Should any solid object or liquid fall into the cabinet, unplug the player and have it checked by qualified personnel before operating it any further.

• If you are not going to use the player for a long while, be sure to disconnect the player from the wall outlet. To disconnect the power adapter, grasp the plug itself; never pull the cord.

On Placement

• Please keep a sufficient distance between the player and a radio set. A sufficient distance is also needed between the player and any other devices with electromagnetic field.

• Please place the player in a location with adequate ventilation to prevent heat build-up in the player.

• Do not place the player on a soft surface such as a rug that might block the ventilation holes on the bottom.

• Do not place the player in a location near heat sources, or in places subject to direct sunlight, excessive dust, or mechanical shock.

• Do not place the player in a location exposed to cool air. Condensation may occur and cause the player work incorrectly.

On Operation

• The player may not work because of improper operation. The limited warranty does not cover consequent losses that rise from improper usage.

• Turn off the player when you are watching regular TV program. It may cause a picture distortion.

• The player will not work correctly when affected by exterior elements such as static electricity. In such cases, pull out the power adapter and plug it back to the outlet again.

EN11

Parts of the Handheld TV

Antenna LCD panel Power LED

When the unit operates, the LED will glow green.

Infrared remote sensor

Allow remote controller to navigate this unit.

Menu/Exit button

OK/Mute button

Multi selector (CH+( )/CH-( )/VOL+( )/VOL-( )

Speaker

: Please refer to the page 19 for more detailed description.

5 6 7

▲

EN12

Parts of the Handheld TV

Battery connector Eyelet for TV strap

Earphone/Audio out connector Output the stereo audio signal

Video out connector

Output the stereo video signal DC power connector Connect with the AC/DC power adapter or the car cigarette lighter power adapter Power on/off switch

10 11

EN13

Remote Control Operations

(1) SOURCE: no function (2) POWER: power-on/stand-by selection (3) Channel selection up or move the cursor up (4) MENU: enter the setup menu (5) OK: select the highlight item (6) Volume down or move the cursor left (7) Channel selection down or move the cursor

down (8) EXIT: exit the current setup (9) Digital keys (10) RECALL: return to the last selected channel (11) Red button : sub-title key in the normal

operation mode or a hot key to go to the

browsed Teletextpages in teletext mode (12) Green button : a hot key to go to the browsed

Teletext pages in the teletext mode (13) MUTE: mute control (14) DTV/Radio selection (15) PIC: no function (16) EPG: electronic program guide (17) Volume up or move the cursor right (18) PREVIEW: preview selected programs (19) PLAY/PAUSE selection (20) AUDIO: second language, and stereo selection (21) INFO: DTV system information (22) AUTO: automatic channel scanning (23) MANUAL: manually select channels (24) ENTER: enter the selected channel no. (25) TTX: Teletext key to display Teletext (has to be supported by broadcaster) (26) Yellow button : page up in the EPG mode or a hot key to go to the browsed Teletext pages in

the teletext mode (27) Blue button: page down in the EPG mode or a hot key to go to the browsed Teletext pages in

the teletext mode

EN14

General Operating Instructions

Turning the unit ON or OFF

• To turn on the system, slide the Power switch on the top side of the unit to the position labeled “ON”.

• To turn off the system, slide the Power switch on the top side of the unit to the position labeled “OFF”.

Connecting the earphone

• Insert the earphone plug into the “ ’’ jack on the side of the unit.

Earphone

plug

Remote Control Battery Installation

Before attempting to operate your remote control, install the battery as described below.

(1) Turn the remote control face down (2) Press down on the ridged area of

the battery cover and slide it off.

(3) Slide another battery in.

EN15

Preparing the battery pack for use (Lithium battery)

• The handheld DTV with a battery pack to allow play back without any AC power adapter.

• Make sure the lithium battery pack is properly attached to the unit and fully charged when use.

Attaching the battery pack :

(1) Matching the battery pack into the back of thr handheld DTV.

(2) Press the battery pack downward until the battery pack locks onto the handheld DTV.

Detaching the battery pack :

• Detach the battery pack from the unit if you will be storing the unit for an extended period of time.

• Ensure the unit is turned off before detaching the battery pack

• Detaching the battery pack from the unit as below steps.

(1) Press the battery locker on the back of the unit. (2) Push out the battery pack upward until the bat-

tery pack unlock onto the unit.

Charging LED

DC Input

DC Output

PULL

EN16

IMPORTANT

The Handheld DTV will turn off automatically when the battery is getting low . In this time, according the correct method to recharge your battery pack.

• Charge your battery pack for a minimum of 4 hours to get fully charged.

• When the battery pack is being charged, the LED will glow red.

• After successfully charging the battery pack, the LED will glow green.

• Please un-pack the battery when the battery is not working.

• The average lifetime of the lithium rechargeable battery is about 300 recharging cycles. After this many recharges, please consider replacing the battery.

WARNING

• Do not disassemble, crush, puncture, or short external connectors contact.

• Use only with specified charger and players.

• Do not expose to high temperature above 50°C(122°F) !Stove between 20°C(4°F) and 35°C(95°F)

EN17

Charging the lithium battery

Charge the battery pack alone :

(1) Connect the large power adaptor head firmly into wall AC Outlet and firmly into charging Input socket of the side of battery pack with the smaller plug of the adaptor.

(2) Leave the battery pack alone to charge 4 hour

Use Handheld TV and charges Battery pack simultaneously :

(1) Attach the battery pack of the back of the unit and connect the large power adaptor head firmly into wall AC Outlet and firmly into charging Input socket on the side of battery pack with the smaller plug of the adaptor.

(2) Turn power switch of the unit To “ON”, to use handheld TV and charge battery pack simultaneously.

(3) For faster charge, turn handheld TV power switch of the unit ‘OFF”

EN18

Preparing the battery pack for use (Alkaline battery)

• The handheld DTV with a battery pack to allow-

play back without any AC power adapter.

• Make sure the alkaline battery pack is properly

attached to the unit and fully charged when use.

Attaching the battery pack :

(1)According to the diagram, notice the battery concerning the plus and minus sign.

(2)According to the following diagram, insert the alkaline battery (AAx6 PCS ) in the battery pack.

(3)Matching the battery pack downward until the battery pack locks onto the Handheld DTV.

(4)Press the battery pack downward until the battery pack locks onto the Handheld DTV.

EN19

Basic Operations

Channel selection

Press [CH+] button or [CH-] button to select the TV/Radio channel.

Press this button to enter or exit the menu mode.

Mute control

Press this button to mute or restore the volume.

Make selection

In menu mode, press this button to make selection.

Volume adjustment

Press [VOL-] button or [VOL+] button to adjust the volume.

Navigating the Menu

In menu mode, press [CH+] button and [CH-] button to move cursor up and down. Press [VOL-] button and [VOL+] button to move cursor left and right

This section details the basic TV operations.

KEY FUNCTION

EN20

There are two pages of the menu, including program and system. You can use [VOL-] button to select each page. In the program page of the menu, you can highlight the service type, program list, preview, audio channel, subtitle language, program info, automatic search, or manual search to perform TV program related operation. And in the system page of the menu, you can highlight the brightness, TV system, regional setting, osd language, time zone to adjust the system setting. You can use [CH+] button and [CH-] button to highlight the item and press [VOL+] button and [VOL-] button to select your choice and then press [OK] button to set the setting.

SYSTEM PAGE

Brightness

To adjust the brightness of the screen

TV System

To select the TV display format

Regional Setting

To select the region where you are located in

OSD Language

Selection of the OSD language

Time Zone

To set the time zone

EN21

PROGRAM PAGE

DVD SUBTITLE

If the system operator provides multi-language subtitle. You can use [CH+] button and [CH-] button to select language and press [OK] button.

Service Type

Selection of either TV or Radio programs

Program List

To show the information of all of the available channels

Preview

To preview up to 9 selected channels

Audio Channel

Selection of either master or secondary language

Subtitle language

To select a subtitle language available from service providers

Program info

To provide the TV program information about the system parameters and signal information

Automatic Search

To search the program channels automatically

Manual Search

To search the program channels manually

PROGRAM LIST (EPG, Electronic Program Guide)

It shows the information of all of the available channels. You can use [CH+] button and [CH-] button to choose any channel, while [VOL-] button and [VOL+] button are the keys to show the details of the channel.

PREVIEW

Preview up to 9 selected channels.

AUDIO

Master/secondary language selection. You can use [VOL-] button and [VOL+] button to select the language you like to listen.

Program List

Current program name

TV scene

Next on program name

EN22 E

EN23

MANUAL SEARCH

You can use [VOL-] button and [VOL+] button to select the desired channel and press [OK] button to perform program searching. The found programs will be appended to the program list.

Selected channel

Channel information

Signal information

PROGRAM INFORMATION

It provides you the TV program information about the system parameters and signal information. Press [MENU] button to exit the screen.

System parameters

Signal information

Antenna selection information

Automatic Channel Searching Steps

When you move to a new region that the system provider is different from the one before, you need to re-search the program channel. Please follow the following steps to do the channel searching.

Press the “MENU” button to enter the menu screenn

Press “VOL+” button and highlights your region and press “OK” button

Highlight the automatic search item and press “OK” button

Highlight the OK item and press “OK” button

Channel searching will take few minutes

When the channel searching is over, press “CH+” button or “CH-” button to select the program

EN24 E

EN25

First Time to Setup

When the first time this unit is turned on, please follow the following steps to finish the initialization.

Press [MENU] button firts and then press [VOL-] button to enter the menu for system configuration selection

Press [VOL+] button and highlight your TV system output and press [OK]button

Press [VOL+] button and highlight your region and press [OK] button

Press [VOL+] button to adjust the brightness level of the display and press [OK] button

Press [VOL+] button and highlight your OSD language and press [OK] button

Time will automatically set by your region. If you need to correct it, press [CH+] button or [CH-] button to adjust the time.

EN26

Back to the top of the menu and press [VOL-] button to enter program menu screen.

Highlight the OK item ans press [OK] button.

When the channel seraching is over, press [CH+] button or [CH-] button to select the program.

Highlight the automatic search item ans press [OK] button.

Channel searching will take a few minutes.

You could press [VOL+] button or [VOL-] button to adsjust the volume.

Connection to TV Set

When you want to connect the unit to a television, please refer to the manual of the equipment to be connected as well. Before connecting the Handheld DTV to other equipments, please turn power off and unplug all equipments from the wall outlet.

Audio (Green)

Video (Yellow)

Trouble shooting Q&A

Before requesting service for this unit, check the table for a possible cause of the problem. You are may eliminate problems and restore the proper operation after you check out the following table and do some minor adjustment on your part.

EN27

Problem Possible Reason Solution

No picture, no audio The battery power is too low. Recharge the battery power.

Power cord is not properly hooked up. Check the power cord connection. The unit is not powered on. Slide the “ POWER SWITCH” to “ON” position.

The number of channels Please perform “Auto search” or “Manual DVBis not as many search” function to re-scan all of the channels. as we expected

Signal Quality Level of certain TV Please use external antenna instead of the

built-in antenna to increase the sensitivity. channels is too low. Certain TV channels are not No way to watch these channels. provided locally.

All of the channels show Signal Quality Level of certain Please use external antenna instead of the “No Signal” or TV channels is too low. built-in antenna to increase the sensitivity. mosaic tiles appear on the display Wrong antenna is used. Please use the antenna in the product package.

No DVB-T service is provided in the area. No way to watch these channels.

Video is good, but no audio The voice volume is turned too low. Click the “ VOL + “ button to raise the volume.

The audio is muted. Click the “ MUTE “ button to disable the mute

function.

Remote control does not work No power. Check the battery of the remote controller.

Display 3.5” COLOR TFT-LCD with 480(W)x234(H) resolution Brightness: 230 nits; Contrast

ratio: 250:1. View angle: 90¡ (Horizontal) / 50¡(Vertical)

Antenna Built-in telescopic antenna for UHF band reception Speaker Built-in 0.5W/8? speaker Output Interfaces 3.5mmAudio/Video connector 3.5mm Earphone connector LED indicators Power LED (Operation: green) Controls Infrared Remote Control 6 Keys: CH+( ), CH-( ), Vol+( ), Vol-( ), Menu (Exit), OK

(Mute) Power on/off slide switch

OSD Languages English, German, French, Portuguese, Spanish, Italian, Dutch, Traditional Chinese,

Simplified Chinese

Features DVB-T TV/Radio, auto channel search, EPG, channel preview, teletext, subtitle Power supply 100/240V AC power adapter with 9V/1.66A DC output Battery External battery pack (6 AA batteries) for extended operations External 7.4V/1800mA

rechargeable lithium battery (Optional )

Operating time Typical 2.5hr (when powered by external rechargeable lithium battery or external

battery pack)

Dimensions 134 x 87 x 22 (mm) Weight 190g (not including rechargeable lithium battery)

▲

Trouble shooting Q&A

EN28

Specifications

Manuel d’utilisation

TV numérique

(TNT)

S855

TV TNT/DVB-T PORTABLE ET RADIO

Table des matières

Présentation ........................................................................................... 37

Fonctionnement de la télécommande.................................................... 39

Installation de la pile de la télécommande............................................. 40

Instructions de fonctionnement.............................................................. 40

Préparer de la batterie pour usage (pile au lithium) .............................. 41

Charger la batterie au lithium ................................................................ 43

Préparer le bloc-piles pour usage (pile alcaline) ................................... 44

Fonctionnement de base ...................................................................... 46

Réglage initial ........................................................................................ 47

Recherche automatique de chaînes ..................................................... 51

Branchement à une télévision .............................................................. 54

Dépannage............................................................................................. 55

Spécifications ........................................................................................ 55

ATTENTION : POUR RÉDUIRE LE RISQUE D’ÉLECTROCUTION,

N’ENLEVEZ PAS LA COQUE AVANT (OU L’ARRIÈRE). AUNCUNE PARTIE UTILISABLE PAR L’UTILISATEUR À L’INTÉRIEUR. L’ENTRETIEN EST RÉSERVÉ AU PERSONNEL QUALIFIÉ.

Consignes de sécurité

1. Veuillez lire attentivement les instructions relatives à la sécurité et au fonctionnement de ce produit avant de l’utiliser.

2. Veuillez conserver ce manuel soigneusement, afin de pouvoir vous y référer ultérieurement.

3. Veuillez respecter les consignes de sécurité données dans ce manuel.

4. Veuillez suivre les instructions données dans ce manuel, afin de pouvoir profiter au maximum de votre appareil.

5. Avant tout nettoyage de l’appareil, veuillez débrancher le récepteur TNT de la prise murale ou débrancher l’antenne portable. N’utilisez pas de produits liquides, corrosifs ni d’aérosols pour nettoyer l’appareil. Il est préférable d’utiliser un chiffon sec et doux pour cette opération.

6. Extensions : veuillez ne pas utiliser d’autres câbles que ceux fournis dans le coffret, afin d’éviter de provoquer un court-circuit

7. Eau et humidité : pour des raisons de sécurité évidentes, notamment les risques d’électrocution, il est fortement déconseillé d’utiliser cet appareil à proximité de l’eau ou dans des endroits fortement humides, par exemple dans votre baignoire ou sous votre douche, près d’une piscine ou d’un évier, ainsi que sur des surfaces humides.

ATTENTION

RISQUE D’ÉLECTROCUTION

NE PAS OUVRIR

Le symbole de l’éclair dans un triangle équilatéral est destiné à alerter l’utilisateur de la présence de tension dangereuse non isolée dans le produit, qui peut avoir assez d’ampleur pour constituer un risque de décharge électrique.

Le symbole du point d’exclamation dans un triangle équilateral est destiné à alerter l’utilisateur de la présence de fonctionnement important et des instructions de maintenance dans le manuel accompagnant l’appareil.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS

EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

Il est obligatoire de ne pas se débarrasser des déchets d’équipements électriques et électroniques avec les déchets municipaux non triés, et d’utiliser les systèmes de collecte mis à la disposition des usagers. La présence de substances dangereuses dans les équipements électriques et électroniques peuvent engendrer des effets potentiels sur l’environnement et la santé humaine.

Un appareil ou une combinaison de chariot doit être déplacé avec soin. Des arrêts brusques, une charge excessive ou l’utilisation sur des surfaces inégales peuvent provoquer un renversement.

ATTENTION : POUR EMPÊCHER UNE DÉCHARGE ÉLECTRIQUE, FAITES CORRESPONDRE LA LARGE

PRISE ÉLECTRIQUE À LA LARGE SORTIE AC ET INSÉREZ À FOND.

S3125A

L’électricité est une énergie utilisée dans de nombreuses applications. Ce produit a été conçu et fabriqué pour fonctionner en respectant votre sécurité. Une utilisation inappropriée peut provoquer électrocutions ou incendies. Veuillez respecter les simples règles qui suivent pour la mise en service, l’utilisation et l’entretien.

AVERTISSEMENT POUR CHARIOT PORTATIF

N’ENLEVEZ PAS CETTE ÉTIQUETTE

Les mots “WARNING, DÉPLACER AVEC PRÉCAUTION. CE CHARIOT NE DOIT PAS ÊTRE DÉPLACÉ PAR DES ENFANTS SANS L’AIDE D’UN ADULTE”.

8. Accessoires : merci de ne pas placer cet appareil sur un chariot, une étagère, une table ou un trépied

instable. L’appareil pourrait tomber et blesser un enfant ou un adulte, et subir de sérieux dommages. Tout montage de l’appareil doit être fait en conformité avec les instructions de ce manuel, et opéré avec des accessoires fournis ou recommandés par le fabricant de ce produit.

9. Manutention (ce paragraphe s’adresse aux revendeurs) : ce produit doit être manipulé soigneusement

avec un chariot et rangé sur des étagères recommandées par le fabricant.

9A. Merci de déplacer avec précaution ces produits. De brusques arrêts, de trop fortes charges, et un

rangement sur des surfaces inégales ou n’étant pas à l’équerre, peuvent endommager les récepteurs.

10. Aération : la coque du récepteur TNT Intuix est parcourue de plusieurs ouvertures qui assurent le bon

fonctionnement et la ventilation des composants électroniques, et permettent d’éviter une surchauffe de l’appareil. Veillez à ne pas obturer ces aérations. Ces ouvertures sont moins fonctionnelles notamment si vous utilisez l’appareil sur un lit, un sofa, une couverture ou d’autres surfaces ayant des reliefs enveloppants. Il est préférable de ne pas poser ce récepteur TNT dans une bibliothèque ou sur des étagères si l’espace autour de l’appareil est insuffisant, et que la ventilation ne peut se faire correctement.

11. Alimentation : avant de recharger les batteries de votre appareil, assurez-vous que la prise de courant

délivre un voltage compatible avec le chargeur de batterie contenu dans ce coffret. En cas de doute sur votre installation électrique, veuillez consulter votre revendeur ou votre fournisseur d’électricité. L’appareil peut fonctionner avec des piles plutôt qu’avec des accumulateurs ; veuillez consulter ce guide afin d’en savoir plus.

12. Mise à la terre et Polarisation : cet appareil peut être équipé d’une prise secteur pour courant alternatif

polarisée (une des lames de la prise est plus large que l’autre). Dans ce cas, la fiche ne peut être insérée dans la prise murale que d’une seule façon. C’est un équipement de sécurité passive. Si vous ne parvenez pas à insérer totalement la fiche dans la prise murale, essayez de retourner la fiche, cela devrait fonctionner. Si cela ne convient toujours pas, ne tentez en aucun cas d’enlever ou de remplacer la fiche polarisée de cet appareil ; il conviendra de remplacer votre fiche murale.

Autre consigne : dans le cas où cet appareil est équipé d’une fiche à 3 bornes, dont une de raccordement à la terre, vous ne pourrez, de la même façon, la raccorder qu’à une prise murale adoptant le même dispositif. C’est un autre facteur de sécurité. Si vous ne parvenez pas à insérer la fiche dans la prise murale, veuillez remplacer cette dernière, et ne tentez pas d’enlever la protection de la fiche.

13. Fils et rallonges électriques : veillez à dérouler et à ranger vos fils et rallonges électriques de manière

à ce qu’on ne puisse pas marcher dessus, et à ce qu’ils ne soient pas écrasés par des éléments se trouvant à proximité. Vérifiez particulièrement que les fils ne soient pas soumis à de fortes torsions au niveau des fiches murales, des prises, et aux endroits où les fils sortent de l’appareil.

14. Protection contre les surcharges électriques : la prise de ce produit est équipée d’une protection

anti-surcharges électriques. Veuillez vous conformer aux instructions de ce manuel en cas de remplacement ou de travaux sur cet équipement de sécurité. Assurez-vous que le technicien qui intervient sur l’appareil remplace cet élément par une prise dotée du même dispositif.

15. Antenne extérieure et raccordement à la terre : en cas de raccordement de votre appareil à une prise

d’antenne extérieure ou à un système câblé, veuillez vous assurez que cet élément est relié à la terre, afin de bénéficier d’une protection contre les surcharges électriques et les décharges d’électricité statique. L’article 810 du code électrique des Etats-Unis fournit des renseignements relatifs à une mise en terre appropriée du mât et de la structure de soutien de l’antenne, la mise à la terre de la descente d’antenne au paratonnerre de l’antenne, le calibre des conducteurs de mise en terre, l’emplacement du paratonnerre de l’antenne, le branchement aux électrodes de terre et les caractéristiques de ces électrodes. Reportez-vous au schéma 131.1 se trouvant à la fin de cette section sur les consignes de sécurité.

16. Foudre : pour éviter que la foudre ne détériore votre récepteur TNT portable, tout particulièrement s’il

vous arrive de laisser votre appareil inactif pendant de longues périodes, veillez à débrancher sa prise d’alimentation ainsi que le câble le raccordant à la prise d’antenne murale.

17. Lignes électriques et antenne extérieure : une antenne extérieure ne doit jamais être installée à

proximité de lignes ou de courants électriques, ou de lampes alimentées par le courant domestique, afin d’éliminer tout risque de contact avec ces derniers. Lors de l’installation d’une antenne extérieure, prenez d’extrêmes précautions afin de ne surtout pas risquer de toucher de telles lignes ; leur contact pourrait se révéler fatal.

18. Court-circuit : ne surchargez pas vos prises d’alimentation, vos rallonges et multiprises secteur :

cela pourrait provoquer un court-circuit, dont résulterait un incendie ou une électrocution.

19. Intrusion d’objet ou de liquide : veillez à ce que de petits objets ne puissent pas pénétrer dans

l’appareil à travers les orifices dont sa surface est parcourue. Ils pourraient entrer en contact avec des zones parcourues par le courant domestique, provoquant un incendie ou une électrocution. Ne renversez jamais de liquide, quel qu’il soit, sur cet appareil, pour les mêmes raisons.

20. Réparations de fortune : ne tentez pas d’effectuer vous-mêmes une réparation sur cet appareil, en

l’ouvrant ou en déplaçant les capots. Vous risqueriez une électrocution. Veuillez faire effectuer toute réparation par du personnel qualifié.

21. Réparations nécessaires : veuillez débrancher très rapidement la prise d’alimentation et contacter

votre revendeur ou un réparateur qualifié dans les cas suivants : a) Le cordon et/ou la prise d’alimentation sont détériorés, b) Du liquide a été renversé sur l’appareil ou des objets sont rentrés à l’intérieur du produit, c) L’appareil a été exposé à des projections d’eau (pluie, éclaboussures…), d) L’appareil ne fonctionne pas normalement, même si vous suivez les instructions. N’effectuez que les réglages que décrit ce manuel ; tout autre réglage hasardeux pourrait endommager l’appareil, et nécessiter une intervention plus poussée de la part de notre service technique pour remettre le récepteur en état de marche, e) Le récepteur est tombé ou a été endommagé par un choc, f ) Les fonctions de l’appareil sont altérées ; ceci nécessite une intervention également.

22. Remplacement de pièces : veuillez vous assurer que le technicien auquel vous confiez votre récepteur

TNT pour des réparations utilise des pièces détachées approuvées par le fabricant, et ayant les mêmes caractéristiques que les pièces d’origine. Une pièce détachée inappropriée pourrait provoquer un incendie, un court-circuit ou des dégâts sur votre appareil.

23. Contrôles occasionnels : si vous avez fait réparer votre appareil par un technicien, demandez-lui de

contrôler occasionnellement l’ensemble des fonctions de votre récepteur, afin de déterminer si l’appareil fonctionne convenablement et en toute sécurité.

24. Raccordement à une antenne extérieure : l’appareil ne doit être raccordé à une antenne extérieure

que dans les conditions décrites dans ce manuel, afin de vous garantir un niveau optimal de sécurité.

25. Sources de chaleur : veillez à toujours placer votre appareil à une distance suffisante de sources de

chaleur telles que radiateur, régulateur thermique, cuisinière, ou tout autre appareil (y compris des amplificateurs) produisant de la chaleur.

Schema 131.1

Fil reliant l’antenne à la terre

Unité de protection de l’antenne

Fils conducteurs allant vers la terre

Fixations reliées à la terre

Fixation reliée à la terre

Mise à la terre

Appareil électrique

domestique

Precautions

Mesures de sécurité

• Ne débranchez pas le cordon d’alimentation les mains humides, vous risqueriez de vous électro-

cuter.

• Avant toute intervention sur l’appareil, débranchez l’alimentation, et n’hésitez pas à contacter la

Hotline Intuix.

• Avant de déplacer l’appareil, assurez-vous que le cordon d’alimentation est débranché de la prise

secteur.

• Ne secouez pas le récepteur pendant qu’il est allumé ; cela pourrait l’endommager et créer un

court-circuit.

• Si un objet ou un liquide pénètre à l’intérieur de l’appareil, éteignez-le et débranchez-le immédiate-

ment, et ne l’allumez à nouveau qu’après avoir eu l’avis d’un technicien.

• Si vous deviez laisser l’appareil éteint pendant un long laps de temps, assurez-vous que le cordon

d’alimentation soit débranché aux 2 extrémités. Tirez sur la prise elle-même pour enlever la fiche de la prise murale, et non sur le fil électrique

Position du récepteur

• Veuillez placer l’appareil à une distance suffisante de tout équipement radio, et de tout appareil

produisant ou utilisant un champ magnétique.

• Veuillez vous assurer que l’appareil soit toujours suffisamment ventilé pour éviter une surchauffe

des composants électroniques.

• Evitez de placer l’appareil sur une surface molle telle qu’une couverture, qui pourrait obstruer les

orifices assurant la ventilation du récepteur, et se situant à l’arrière de ce dernier.

• Placez le récepteur à distance raisonnable de toute source de chaleur, évitez de

l’utiliser à la lumière directe du soleil, dans des endroits fortement poussiéreux ou à un endroit où il pourrait subir des chocs.

• Evitez d’utiliser l’appareil à proximité d’une arrivée d’air froid : la condensation pourrait endomma-

ger les composants électroniques.

Fonctionnement

• La garantie de ce produit ne pourrait évidemment pas jouer s’il venait à ne plus

fonctionner ou à être détérioré suite à une utilisation inappropriée.

• Si vous disposez d’une double antenne télé, veillez à éteindre cet appareil lorsque

vous regardez des programmes sur un autre poste de télévision, afin de ne pas créer d’interférence avec l’autre poste.

• Le fonctionnement du récepteur pourrait être perturbé par de l’électricité statique. Pour y remédier,

débranchez la prise d’alimentation, puis rebranchez-la après avoir patienté un court instant.

FR35

Présentation

Antenne Ecran Voyant d’alimentation. Lorsque l’appareil fonctionne, le voyant est vert. Capteur infrarouge de la télécommande Bouton « Menu/Exit » Bouton « OK/Mute »

Sélecteur (CH+( )/CH-( )/VOL+( )/VOL-( ) Haut-parleur

Se référer à la page 43 pour une description plus détaillée.

3 4

5 6 7

▲

FR36

Présentation

Oeillet pour dragonne Connecteur de l’écouteur/sortie audio Sortie du signal stéréo audio Sortie du signal stéréo vidéo Adaptateur secteur ou chargeur allume-cigare Commutateur « ON/OFF »

10 11

FR37

Utilisation de la télécommande

(1) SOURCE: aucune fonction (2) POWER: mise en marche/mise en veille (3) Sélection de la chaîne dans l'ordre croissant

ou déplacement du curseur vers le haut (4) MENU: accès au menu de configuration (5) OK: sélection de l'élément en surbrillance (6) Réduction du volume ou déplacement du

curseur vers la gauche (7) Sélection de la chaîne dans l'ordre décroissant

ou déplacement du curseur vers le bas (8) EXIT: sortie de la configuration actuelle (9) Touches numériques (10) RECALL: accès à la dernière chaîne sélectionnée (11) Bouton rouge : touche de sous-titrage en mode de

fonctionnement normal ou touche de fonction pour

accéder aux pages consultées en mode télétexte (12) Bouton vert : touche de fonction pour accéder

aux pages consultées en mode télétexte (13) MUTE: commande pour couper le son (14) Sélection des chaînes de télévision numérique

ou des stations de radio (15) PIC: aucune fonction (16) EPG: guide électronique des chaînes (17) Augmentation du volume ou déplacement

du curseur vers la droite (18) PREVIEW: aperçu des chaînes sélectionnées (19) PLAY/PAUSE: lecture ou pause (20) AUDIO: sélection de la deuxième langue

ou sélection du mode stéréo (21) INFO: : informations système au sujet des chaînes numériques (22) AUTO: recherche automatique des chaînes (23) MANUAL: : recherche manuelle des chaînes (24) ENTER: : validation du numéro de canal sélectionné (25) TTX: touche d'affichage des pages télétexte (doit être compatible avec l'émetteur) (26) Bouton jaune : déplacement d'une page vers le haut en mode EPG ou touche de fonction pour

accéder aux pages consultées en mode télétexte (27) Bouton bleu : déplacement d'une page vers le bas en mode EPG ou touche de fonction pour

accéder aux pages consultées en mode télétexte

EN38

Instructions générales de fonctionnement

Marche/arrêt du téléviseur

• Pour allumer le système, faites glisser le bouton d'alimentation sur le côté de l'unité sur la position «ON».

• Pour l'éteindre, faites glisser le bouton d'alimentation

sur la position «OFF».

Branchement des écouteurs

• Insérez la fiche des écouteurs dans la prise “ ’’

située sur le côté de l'unité

Prise

écouteurs

Installation de la pile de la télécommande

Avant d'utiliser la télécommande, installez la pile selon les instructions suivantes .

(1) Placez la télécommande à l'envers (2) Enlevez le couvercle du compartiment de la pile

en le faisant coulisser vers le bas.

(3) Insérez la pile de rechange

EN39

Préparer la batterie lithium

• La mini TV possède une batterie pour une utilisation autonome (sans raccordement au secteur).

• Assurez-vous que la batterie lithium est correctement fixée à l’appareil et complètement rechargée lorsque la mini TV est en usage.

Fixer la batterie :

(1) Placez la batterie sur le dos de la mini TV. (2) Appuyez sur la batterie vers le bas jusqu’à ce

que celle-ci se fixe sur la mini TV.

Détacher la batterie :

• Retirez la batterie de l’appareil si vous comptez l’entreposer pour une période prolongée.

• Assurez-vous que l’appareil est hors tension avant de retirer la batterie.

• Détachez la batterie de l’appareil en suivant les étapes ci-dessous.

(1) Appuyez sur le verrou de la pile au dos de l’appareil

(2) Appuyez la batterie vers le haut jusqu’à ce qu’elle se détache de l’appareil.

Voyant de chargement

DC Input

DC Output

Tirer

EN40

IMPORTANT

La mini TV s’éteindra automatiquement lorsque la batterie est presque déchargée. Dans ce cas, rechargez la batterie suivant la méthode indiquée.

• Chargez votre batterie 4 heures minimum pour une charge complète.

• Lorsque le batterie se recharge, le voyant DEL est rouge.

• Après avoir chargé le batterie, le voyant DEL est vert.

• Retirez la batterie de l’appareil si vous comptez l’entreposer pour une période prolongée.

• La durée moyenne de la batterie au lithium est d’environ 300 cycles de rechargement. Après autant de rechargements, veuillez penser à la changer.

AVERTISSEMENT

• Ne pas désassembler, écraser, perforer ou court-circuiter des connecteurs externes.

• Utiliser uniquement l’appareil avec des chargeurs et des lecteurs spécifiés.

• Ne pas exposer à des températures élevées, soit au-dessus de 50 °C (122 °F). Entreposer entre 20 °C (4°F) et 35 °C (95 °F)

EN41

Chargement de la pile au lithium

Charger uniquement la batterie :

(1) Branchez l’adaptateur secteur dans la prise secteur murale. (2) Laissez le batterie se recharger pendant 4 heures.

Utiliser la mini TV et charger le batterie simultanément :

(1) Branchez l’adaptateur secteur dans la prise secteur murale. (2) Positionnez le commutateur de l’alimentation de l’appareil sur «ON» pour utiliser la mini TV

et charger la batterie simultanément. (3) Pour recharger plus rapidement, éteindre la mini TV.

EN42

Préparez le bloc-piles pour usage (piles alcalines)

• La mini TV avec bloc-piles permet la lecture sans chargeur secteur.

• Assurez-vous que le bloc-piles alcaline est correctement fixé à l’appareil et complètement chargé lorsqu’il est en usage.

Attacher le bloc-piles :

(1) Suivant le diagramme, trouvez les symboles plus et moins de la pile.

(2) Suivant le diagramme, insérez la pile alcaline (AAx6 PCS) dans le bloc-piles.

(3) Placez le bloc-piles vers le bas jusqu’à ce que le bloc-piles se fixe sur la mini TV.

(4) Glissez le bloc-piles vers le bas jusqu’à ce que le bloc-piles se fixe sur la mini TV.

EN43

Fonctionnement de base

Sélection de la chaîne

Appuyez sur les boutons [CH+] ou [CH-] pour sélectionner la chaîne de télévision ou la station radio.

Appuyez sur ce bouton pour accéder au mode de menu ou en sortir.

Commande de

coupure du son

Appuyez sur ce bouton pour couper le son ou le rétablir.

Commande de sélection

En mode menu, appuyez sur ce bouton pour faire une sélection.

Réglage du volume

Appuyez sur [VOL-] ou sur [VOL+] pour réduire ou augmenter le volume.

Navigation dans le menu

En mode menu, appuyez sur les boutons [CH+] et [CH-] pour déplacer le curseur vers le haut ou vers le bas. Appuyez sur les boutons [VOL-] et [VOL+] pour le déplacer vers la gauche ou vers la droite.

Cette section décrit en détail les commandes de base du mini-téléviseur.

FONCTIONS PRINCIPALES

EN44

Le menu se compose de deux pages : une pour le paramétrage des chaînes et l'autre pour la configuration du système. Appuyez sur le bouton [VOL-] pour passer d'une page à l'autre. Dans la page de menu des chaînes, mettez en surbrillance l'option qui vous intéresse (type de service, liste des chaînes, aperçu, canal audio, langue de sous-titrage, infos chaîne, recherche automatique ou recherche manuelle) et effectuez votre sélection. Dans la page de menu du système, mettez en surbrillance une des options proposées (luminosité, système TV, paramètre régional, langue de l'interface et fuseau horaire) et sélectionnez la valeur voulue. Servez-vous des boutons [CH+] et [CH-] pour mettre une option de menu en surbrillance, appuyez sur [VOL+] et [VOL-] pour sélectionner le paramètre d'option désiré et validez votre choix à l'aide du bouton [OK].

PAGE SYSTÈME

Luminosité

Réglage de la luminosité de l'écran

Système TV

Sélection de la norme d'affichage

Paramètre régional

Sélection de la région où vous vous trouvez

Langue d'interface

Sélection de la langue d'affichage du texte à l'écran

Fuseau horaire

Définition du fuseau horaire

EN45

PAGE DES CHAINES

SOUS-TITRES

Si le système d’opération fournit des sous-titres multi-langues, vous pouvez utiliser les boutons [CH+] et [CH] pour choisir la langue et appuyer sur le bouton [OK] pour valider votre choix.

Type de service

Sélection des chaînes de télévision ou des stations radio

Liste des chaînes

Affichage d'informations complètes sur toutes les chaînes disponibles

Aperçu

Prévisualisation d'un maximum de 9 chaînes présélectionnées

Canal audio

Sélection de la langue d'émission principale ou secondaire

Langue des sous-titres

Sélection de la langue de sous-titrage parmi celles proposées par les fournisseurs de services

Infos chaînes

Affichage d'informations détaillées sur les paramètres système et la réception des signaux pour chacune des chaînes captées

Recherche automatique

Lancement de la recherche automatique des chaînes

Recherche manuelle

Lancement de la recherche manuelle des chaînes

LISTES DES PROGRAMMES (EPG, guide de programme électronique)

Ceci démontre l’information de toutes les chaînes disponibles. Vous pouvez utiliser les boutons [CH+] et [CH-] pour choisir une chaîne et utiliser les boutons [VOL-] et [VOL+] pour voir les détails de la chaîne.

PREVISUALISATION

Vous pouvez prévisualiser jusqu’à 9 chaînes sélectionnées

AUDIO

Ceci s’utilise pour la sélection des langues maître et secondaire. Vous pouvez utiliser les boutons [VOL-] et [VOL+] pour sélectionner la langue désirée.

Liste des programmes

Nom du programme actuel

Scène télévisée

Nom du programme suivant

EN46

EN47

RECHERCHE MANUELLE

Utilisez les boutons [VOL-] et [VOL+] pour sélectionner le canal désiré et appuyez sur le bouton [OK] pour commencer la recherche. Les chaînes détectées sont automatiquement ajoutées à la liste des chaînes.

Chaîne sélectionnée

Informations

Données relatives

au signal

INFOS CHAINES

Cet écran vous donne des informations détaillées sur les paramètres système et les signaux de réception correspondant aux chaînes de télévision captées. Appuyez sur le bouton [MENU] pour quitter l'écran.

Paramètres système

Données relatives

au signal

Informations sur l'antenne

sélectionnée

Recherche automatique de chaînes

Lorsque vous déménagez, vous devez effectuer une nouvelle recherche de chaînes. Veuillez suivre les étapes suivantes pour effectuer cette recherche.

Appuyez sur le bouton « MENU » pour accéder au menu.

Appuyez sur le bouton « VOL+ », mettez votre région en surbrillance et appuyez sur le bouton « OK ».

Mettez l’objet de la recherche automatique en surbrillance et appuyez sur le bouton « OK ».

Appuyez sur le bouton « OK »

La recherche de chaîne durera quelques minutes.

Lorsque la recherche de chaîne est terminée, appuyez sur le bouton « CH+ » ou « CH- » pour sélectionner le programme.

EN48 F

FR49

Mise en route

Voici comment terminer la configuration initiale de votre mini-téléviseur lors de la première utilisation.

Appuyez sur le bouton [MENU], puis sur le bouton [VOL-] pour accéder au menu de sélection de la configuration système.

Appuyez sur le bouton [VOL+] et mettez votre sortie TV en surbrillance, puis appuyez sur le bouton [OK].

Appuyez sur le bouton [VOL+] et mettez votre région en surbrillance, puis appuyez sur le bouton [OK].

Appuyez sur le bouton [VOL+] pour régler le niveau de luminosité de l'écran, puis appuyez sur le bouton [OK].

Appuyez sur le bouton [VOL+] et mettez votre langue d'interface en surbrillance, puis appuyez sur le bouton [OK].

L'heure est automatiquement réglée en fonction de votre région. Si vous devez la modifier, appuyez sur le bouton [CH+] ou sur le bouton [CH-].

FR50

Revenez en haut du menu et appuyez sur le bouton [VOL-] pour afficher la page de menu des chaînes.

Mettez OK en surbrillance et appuyez sur le bouton [OK].

Dès que la recherche des canaux est terminée, appuyez sur le bouton [CH+] ou sur le bouton [CH-] pour sélectionner la chaîne de télévision/station radio.

Mettez l'option de recherche automatique en surbrillance et appuyez sur le bouton [OK].

La recherche des canaux peut durer quelques minutes

Si besoin est, appuyez sur le bouton [VOL+] ou sur le bouton [VOL-] pour régler le volume.

Raccordement à une autre télévision

Lorsque vous voulez brancher la mini TV à une autre télévision, veuillez également consulter le manuel de l’équipement à brancher. Avant de brancher la mini TV à d’autres équipements, veuillez l’éteindre et débrancher tous les équipements.

Audio (Vert)

Video (Jaune)

Dépannage

Avant de placer une demande du service pour cet appareil, consultez le tableau suivant pour trouver une solution à votre problème. Vous pouvez régler des problèmes et rétablir un fonctionnement correct après avoir consulté le tableau et avoir fait quelques petits ajustements.

EN51

Écran 3.5” COULEUR TFT-LCD avec une résolution de 480 (L) x 234 (H)

Luminosité : 230 nits; Contraste : 250:1. Position angulaire : 90° (horiz.) / 50° (vert.) Antenne Antenne télescopique incorporée pour la réception bande UHF Haut-parleur Haut-parleur incorporé 0.5W/8 Interfaces de sortie Connecteur 3.5 mm audio/vidéo. Connecteur 3.5 mm pour l’écouteur Indicateurs DEL DEL d’alimentation (Fonctionnement : vert) Contrôles Télécommande infrarouge à six touches : CH+( ), CH-( ), Vol+( ), Vol-( ),

Menu (« Exit), « OK », commutateur à coulisse (« Mute ») bouton « ON/OFF » Langues OSD anglais, allemand, français, portugais, espagnol, italien, néerlandais,

chinois traditionnel, chinois simplifié Caractéristiques Télévision/Radio DVB-T, recherche de chaîne automatique, EPG,

prévisualisation de chaîne, télétexte, sous-titres Alimentation 100/240V AC power adapter avec 9V/1.66A DC output Pile Bloc-piles externe (6 piles « AA ») pour un fonctionnement prolongé

Batterie au lithium rechargeable externe 7.4 V/1800 mA (en option) Temps de fonctionnement Environ 3 h (lorsque alimenté par une pile au lithium rechargeable externe

ou un bloc-piles externe) Dimensions 134 x 87 x 22 (mm) Poids 190g (excluant la pile au lithium rechargeable)

▲

Dépannage

EN52

Specifications

Problème Raison possible Solution

Pas d’image ni de son La pile est presque à plat. Rechargez la pile

Le cordon d’alimentation n’est pas Vérifiez le cordon d’alimentation.

branché correctement.

L’appareil n’est pas allumé. Glissez le bouton « POWER SWITCH »

sur la position « ON ».

Le nombre de chaîne sauvegardé Veuillez exécuter la fonction n’est pas assez grand. «Auto search » pour rechercher

toutes les chaînes.

Toutes les La qualité du signal de certaines Veuillez utiliser une antenne externe chaînes sont chaînes n’est pas bonne au lieu de l’antenne intégrée sans signal ou afin d’augmenter la sensibilité de la mosaïque apparaissent à l’écran. Une antenne inappropriée a été utilisée Veuillez utiliser l’antenne

qui est fourni avec le produit

Il n’y a pas de service TNT Impossible de voir ces chaînes

dans la région

La qualité vidéo est bonne, La voix est trop basse Cliquez sur le bouton « Vol+ » mais il n’y a pas de son pour augmenter le volume

L’audio est en sourdine Cliquez sur le bouton « Mute » pour désactiver

la fonction de sourdine

La télécommande Pas d’alimentation Vérifiez la pile de la télécommande ne fonctionne pas

Benutzerhandbuch

S855

PORTABLE DVB-T RADIO

Inhalt

Teile des Handheld-TV ………………………………………….. 62

Fernbedienung …………………………………………….......... 64

Batterien der Fernbedienung einlegen ……………................. 65

Allgemeine Betriebshinweise .................................................. 65

Vorbereitung des Batteriesatzes (Lithiumbatterie) .................. 66

Aufladen der Lithiumbatterie ………………………………...... 68

Vorbereitung des Batteriesatzes (Alkalibatterie) …………….. 69

Grundlegende Bedienung ……………………………………… 71

Erstmalige Einstellungen ………………………………………. 72

Automatische Kanalsuche ..................................................... 76

Anschluss an ein Fernsehgerät .............................................. 79

Fehlersuche und -beseitigung (Fragen und Antworten) …..... 80

Spezifikationen …………………………………………….…….. 80

CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Wichtige Sicherheitshinweise

1. Anleitung lesen Sicherheitshinweise und Gebrauchsanweisung sollten vor Inbetriebnahme gelesen

werden.

2. Aufbewahrung Sicherheitshinweise und Gebrauchsanweisung sollten für evtl. Rückfragen aufbewahrt

werden.

3. Warnungen beachten Den Warnhinweisen ist Folge zu leisten.

4. Hinweisbeachtung Sicherheitshinweise und Gebrauchsanweisung sollten befolgt werden.

5. Reinigung Ziehen Sie den Netzstecker bevor Sie das Gerät reinigen. Verwenden Sie keine

Flüssig- /oder Sprühreiniger. Benutzen Sie nur ein feuchtes Tuch zur Reinigung.

6. Zubehör Verwenden Sie kein Zubehör, das vom Hersteller nicht freigegeben wurde, da diese Defekte

verursachen können.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG Um elektrischem Stromschlag vorzubeugen, stecken Sie den breiten Steckerkontakt in die breite Aussparung der Steckdose und drücken Sie den Stecker vollständig in die Steckdose

An appliance and cart combination should be moved with care. Quick stops, excessive force, and uneven surfaces may cause the appliance and cart combination to overturn.

CAUTION : TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF POWER PLUG TO WIDE SLOT

OF AC OUTLET AND FULLY INSERT.

S3125A

PORTABLE CART WARNING

DO NOT REMOVE THIS TAG (MARKING)

The words “WARNING, MOVE WITH CARE. THIS CART/APPLIANCE COMBINATION SHOULD NOT BE MOVED BY CHILDREN WITHOUT PROPER GUIDANCE FROM AN ADULT”

7. Wasser und Feuchtigkeit Verwenden Sie das Gerät nicht in der Nähe von Wasser, wie z.B.

Spülbecken, Badewanne, Dusche etc. oder in der Nähe von Trocknern, in feuchten Kellerräumen und in der Nähe von Schwimmbecken und ähnlichem.

8. Zubehör Stellen Sie das Gerät nicht auf einen Rollwagen, ein instabiles Gestell, Stativ, Halter oder

Tisch. Das Gerät kann Kinder oder Erwachsene durch Herunterfallen verletzen und es kann zu Beschädigungen an dem Gerät kommen. Stellen Sie es nur auf feste Gegenstände oder verwenden Sie Halterungen, die vom Hersteller empfohlen werden. Bei der Montage des Gerätes an eine Halterung, halten Sie sich an die Herstellervorgaben. Benutzen Sie nur geeignete Halterungen.

9. Halterungen/Gestelle Das Gerät darf nur auf Halterungen und Gestelle montiert werden, die den

Herstellervorgaben entsprechen.

9A. Sollte das Gerät auf einem Rollwagen abgestellt werden, bewegen Sie diesen vorsichtig. Schnelle

Richtungsänderungen und Stopps, sowie unebene Untergründe können Wagen und Gerät zum Umkippen bringen.

10. Belüftung Schlitze und Öffnungen an dem Gerät gewährleisten die Belüftung des Gerätes, schützen

vor Überhitzung und sorgen für einwandfreie Funktion. Diese Schlitze und Öffnungen dürfen nicht verdeckt oder verschlossen werden, indem das Gerät z.B. auf einem Sofa, Bett oder ähnlichem platziert wird. Das Gerät darf auch nicht an Orten platziert werden, an denen keine ausreichende Belüftung gewährleistet ist, wie z.B. in Regalen, die die Herstellervorgaben nicht erfüllen.

11. Stromversorgung Das Gerät darf nur an die auf dem Hinweisschild aufgeführten Stromspannungen

angeschlossen werden. Sollten Sie nicht sicher sein, welche Stromspannung vorherrscht, fragen Sie bei Ihrem Elektronikhändler oder bei der Stromversorgungsgesellschaft nach. Wird das Gerät mit Batterien betrieben, halten Sie sich an die Vorgaben der Gebrauchsanweisung.

12. Erdung / Polarisation Diese Gerät kann mit einem Polarisationsstecker ausgestattet sein. (Ein Kontakt

ist breiter als der andere) Dieser Stecker passt nur in einer Stellung an eine Steckdose. Dies ist aus Sicherheitsgründen. Sollte es nicht möglich sein den Stecker einzustecken, versuchen Sie den Stecker wieder zu entfernen. Sollte der Stecker immer noch nicht passen, ziehen Sie einen Elektriker zu Hilfe, der ggf. eine moderne Steckdose einsetzen kann. Entfernen Sie auf keinen Fall die Schutzvorrichtung vom Polarisationsstecker.

Warnung Dieses Gerät ist mit einem Drei-Kabel-Erdungsstecker ausgerüstet, der über einen dritten (Erdungs-) Kontakt verfügt. Dieser Stecker passt nur in eine geerdete Steckdose. Dies ist aus Sicherheitsgründen. Sollte es nicht möglich sein den Stecker einzustecken, ziehen Sie einen Elektriker zu Hilfe, der ggf. eine moderne Steckdose einsetzen kann. Entfernen Sie auf keinen Fall den Erdungsstecker.

13. Schutz des Stromkabels Stromkabel sollten so verlegt werden, dass man nicht darauf tritt, sie nicht

eingequetscht werden. Gehen Sie sorgfältig mit den Kabeln, Steckern und Schutzeinrichtungen um.

14. Sicherheitsstecker Das Gerät ist mit einem Anschlussstecker mit Überspannungsschutz ausgestattet.

Dies ist aus Sicherheitsgründen. Lesen Sie die Gebrauchsanweisung bevor sie Schutzeinrichtungen austauschen oder entfernen. Sollte ein Austausch des Anschlusses notwendig sein, versichern Sie sich, dass der Techniker einen Anschluss mit dem gleichen Überspannungsschutz oder wie vom Hersteller spezifiziert, einsetzt.

15. Außenantennenerdung Wenn das Gerät an eine Außenantenne oder Kabelsystem angeschlossen

wird, vergewissern Sie sich, dass die Antenne bzw. das Kabel geerdet sind um Schutz von Spannung und statischer Aufladung zu haben. Artikel 810 der nationalen Elektrik Verordnung, ANSI/NFPA 70, beschreibt Informationen über das richtige Erden eines Mastes, Erdung des Eingangskabels einer Antenne an eine Entladestation, Größe der Erdungsanschlüsse, Platzierung dieser, sowie Anforderungen an eine Erdungselektrode. Beachten Sie Punkt 131.1.

16. Blitzschlag Für zusätzliche Sicherheit ziehen Sie den Gerätestecker während eines Gewitters oder bei

längerer Abwesenheit aus der Steckdose und ziehen Sie den Antennenstecker. Dies beugt Schäden durch Gewitter und Überspannung vor.

17. Hochspannungsleitungen Eine Außenantenne darf nicht in der Nähe von Stromleitungen oder ande-

ren Stromkreisen platziert werden, auch nicht dort, wo die Antenne auf oder in die Nähe eine solchen Stromleitung fallen könnte. Wenn Sie eine Außenantenne installieren passen Sie besonders auf, dass Sie keine Stromleitungen oder andere Stromkreise berühren. Dies kann schwere Schäden verursachen.

18. Überlastung Überlasten Sie keine Steckdosen, Verlängerungskabel, da dies Feuer oder Kurzschlüsse

verursachen könnte.

19. Fremdkörper und Feuchtigkeitseintritt Stecken Sie niemals Gegenstände in Öffnungen des Gerätes,

da diese spannungsführende Teile berühren oder Teile herausbrechen könnten, was zu Kurzschluss oder Feuer führen könnte. Setzen Sie das Gerät niemals Feuchtigkeit aus.

20. Wartung Versuchen Sie nicht das Gerät selbst zu warten. Durch öffnen des Gehäuses könnten Sie

sich gefählicher Spannung aussetzen. Beauftragen Sie mit Wartungsarbeiten nur Fachpersonal.

21. Reparatur und Kundenservice Ziehen Sie den Netzstecker und wenden Sie sich an qualifiziertes

Fachpersonal, wenn: a) das Stromkabel beschädigt ist, b) Flüssigkeit oder Gegenstände in das Gerät eingedrungen sind, c) das Gerät Wasser oder Regen ausgesetzt war, d) das Gerät trotz Beachtung der Gebrauchsanweisung nicht funktioniert. Verändern Sie nur die

Einstellungen, deren Verstellung durch die Gebrauchsanweisung beschrieben ist. Andere Änderungen können das Gerät beschädigen und verursachen meist einen Mehraufwand für

qualifiziertes Fachpersonals um die Funktionalität wieder herzustellen, e) das Gerät heruntergefallen oder beschädigt ist und f ) das Gerät eine deutliche Veränderung der Funktionalität aufweist.

22. Ersatzteile Sollten Ersatzteile benötigt werden, versichern Sie sich, dass der Techniker vom Hersteller

freigegebene Teile oder Teile die den gleichen technischen Anforderungen entsprechen verwendet. Unsachgemäße Handhabung können zu Feuer, Kurzschluss oder Ausfall des Gerätes führen.

23. Sicherheitskontrolle Nach Wartung oder Reparaturarbeiten bitten Sie den Techniker um eine

Sicherheitskontrolle, um die Funktion zu gewährleisten.

24. Wand oder Deckenhalterung Das Gerät darf nur an Wand oder Decke montiert werden, wie vom

Hersteller empfohlen.

25. Hitze Das Gerät sollte im Abstand zu Wärmequellen wie z.B. Verstärkern, Heizungen, Öfen usw.

aufgestellt werden.

Punkt 131.1

Beispiel einer Antennenerdung nach ANSI/NF PA 70

Antenneneingangsk

Antennen Entladungs Einheit (NEC Sektion 810-20)

Erdungsanschluß (NEC Sektion 810-24)

Erdungsklammer

Stromerdungselektrodensystem

NEC - NATIONAL ELECTRICAL CODE

S2898A

Verteilerkasten

Schutzmaßnahme

Sicherheit

• Netzstecker nicht mit feuchten Händen ziehen. Stromschlaggefahr.

• Wenn das Gerät nicht funktioniert, ziehen Sie aus Sicherheitsgründen den Stecker und fragen Sie uns nach technischer Hilfe.

• Vergewissern Sie sich, dass der Netzstecker gezogen ist, bevor sie das Gerät an einem anderen Ort aufstellen.

• Bewegen Sie das Gerät nicht während der Wiedergabe. Kurzschluss und Feuergefahr.

• Sollten Gegenstände oder Flüssigkeiten in das Gehäuse eingedrungen sein, lassen Sie das Gerät von qualifiziertem Fachpersonal prüfen, bevor Sie es wieder anschließen.

• Sollten Sie das Gerät längere Zeit nicht benutzen, ziehen Sie den Netzstecker. Ziehen Sie dabei am Stecker selbst, nicht am Kabel

Standort

• Halten Sie ausreichenden Abstand zwischen dem Gerät und einem Radio. Das Gerät muß auch einen ausreichenden Abstand zu anderen Geräten haben, die elektromagnetische Felder erzeugen.

• Stellen Sie das Gerät an einer Stelle mit ausreichender Belüftung auf, um einen Hitzestau zu vermeiden.

• Stellen Sie das Gerät nicht auf weichen Untergrund, der die Lüftungsschlitze verdecken könnte.

• Stellen Sie das Gerät nicht an Stellen auf, die in der Nähe von Wärmequellen, in direkter Sonneneinstrahlung, sehr staubig oder Vibrationen ausgesetzt sind.

• Setzen Sie das Gerät keiner kalten Luft aus. Durch Kondenswasser kann es zu Funktionsstörungen kommen.

Funktion

• Das Gerät funktioniert nicht, wegen unsachgemäßer Handhabung. Die eingeschränkte Garantie kommt für Schäden aufgrund unsachgemäßer Handhabung nicht auf.

• Schalten Sie den Player aus, während sie TV schauen. Es kann sonst zu Bildstörungen kommen.

• Der Player kann bei elektrostatischer Spannung nicht korrekt funktionieren. Ziehen Sie den Netzstecker und stecken Sie ihn erneut ein.

FR59

Teile des Handheld-TV

Antenne LCD Strom-LED

Bei eingeschaltetem Gerät leuchtet die LED grün.

Infrarotsensor für Fernbedienung

Gestattet die Bedingung des Geräts mit einer Fernbedienung.

Menu/Exit-Taste OK/Mute-Taste Mehrfachwahlschalter ([CH+] ( ) / [CH-]( ) / [VOL+] ( ) / [VOL-] ( ) Lautsprecher

Auf Seite 67 finden Sie eine detaillierte Beschreibung.

5 6 7

▲

FR60

Teile des Handheld-TV

Batterieanschluss Öse für TV-Band Ohrhörer/Audio-Ausgang

Ausgang des Stereo-Audiosignals

Video-Ausgang

Ausgang des Stereo-Videosignals

Gleichstromanschluss Anschluss des Wechselstromadapters oder des Adapters für den

Zigarettenanzünder Strom An/Aus-Schalter

10 11

FR61

Fernbedienungsfunktionen

(1) SOURCE: keine Funktion (2) POWER: Power-ein/Stand-by Auswahl (3) Senderauswahl nach oben oder Cursor nach

oben bewegen (4) MENU: Einstellungsmenü (5) OK: Auswahl des gewählten Elements (6) Lautstärke verringern oder Cursor nach links (7) Senderauswahl nach unten oder Cursor nach

unten bewegen (8) EXIT: die aktuelle Einstellung verlassen (9) Nummerntaste (10) RECALL: zurück zum letzten gewählten Sender (11) Rote Taste: Untertitel-Taste bei normalem Bedienmodus

oder Schnelltaste im Videotextmenü, um zu bereits

besuchten Videotextseiten zu wechseln (12) Grüner Kopf: Schnelltaste im Videotextmenü, um zu

bereits besuchten Videotextseiten zu wechseln (13) MUTE: Stummschaltung (14) DTV/Radio Auswahl (15) PIC: keine Funktion (16) EPG: elektronische Programmzeitschrift (17) Lautstärke erhöhen oder den Cursor nach

rechts bewegen (18) PREVIEW: Vorschau für ausgewähltes Programm (19) PLAY/PAUSE Auswahl (20) AUDIO: zweite Sprache und Stereo-Auswahl (21) INFO: DTV Systeminformation (22) AUTO: automatischer Sendersuchlauf (23) MANUAL: manuelle Senderauswahl (24) ENTER: Eingabe der gewählten Sendernummer (25) TTX: Videotext-Taste um Videotext anzuzeigen

(Muss vom Sender unterstützt werden) (26) Gelbe Taste: Seite nach oben im EPG-Modus oder eine Schnelletaste, um zu bereits besuchten

Videotextseiten zu wechseln (27) Blaue Taste: Seite nach unten im EPG-Modus oder eine Schnelletaste, um zu bereits besuchten

Videotextseiten zu wechseln

EN62

Allgemeine Bedienungsanleitung

EIN- und AUS-Schalten des Gerätes

• Um das Gerät einzuschalten, schieben Sie den Netzschalter oben auf dem Gerät in die mit "ON" bezeichnete Position.

• Um das Gerät auszuschalten, schieben Sie den Netzschalter oben auf dem Gerät in die mit "OFF" bezeichnete Position.

Anschließen von Kopfhörern

• Stecken Sie den Kopfhörerstecker in die mit “ ’’ gekennzeichnete Buchse an der Seite des Gerätes.

Antennens tecker

Einlegen von Batterien in die Fernbedienung

Bevor Sie die Fernbedienung in Betrieb nehmen, legen Sie die Batterien wie folgt ein.

(1) Drehen Sie die Fernbedienung auf den Kopf. (2) Drücken Sie die geriffelte Stelle der

Batterieabdeckung herunter und schieben Sie sie weg.

(3) Legen Sie eine andere Batterie ein.

EN63

Vorbereitung des Batteriesatzes (Lithiumbatterie)

• Der Handheld-DTV ist mit einem Batteriesatz ausgerüstet, um ihn auch ohne Wechselstromadapter nutzen zu können.

• Vergewissern Sie sich, dass der Lithiumbatteriensatz voll aufgeladen und ordentlich an dem Gerät befestigt ist.

Anbringen des Batteriesatzes:

(1) Legen Sie den Batteriesatz passend auf die Rückseite des Handheld-TV.

(2) Drücken Sie den Batteriesatz nach unten, bis er einrastet.

Abnehmen des Batteriesatzes:

• Nehmen Sie den Batteriesatz vom Gerät ab, wenn Sie es für längere Zeit nicht nutzen.

• Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie den Batteriesatz abnehmen.

• Gehen Sie beim Abnehmen des Batteriesatzes wie folgt vor.

(1) Drücken Sie den Batteriesperriegel auf der Rückseite des Geräts.

(2) Drücken Sie den Batteriesatz nach oben, bis er sich abheben lässt.

Lade-LED

DC Input

DC Output

ZIEHEN

EN64

WICHTIG

Der Handheld-DTV schaltet sich automatisch aus, wenn die Batterien erschöpft sind. Laden Sie dann den Batteriesatz auf.

• Laden Sie den Batteriesatz mindestens vier Stunden lang auf.

• Beim Aufladen des Batteriesatzes leuchtet die LED rot.

• Ist der Ladevorgang abgeschlossen, dann wechselt die LED zu grün.

• Nehmen Sie nicht mehr funktionierende Batterien bitte aus dem Gerät.

• Eine wiederaufladbare Lithiumbatterie hat eine durchschnittliche Lebensdauer von 300 Aufladezyklen. Danach könnte die Anschaffung einer neuen Batterie angezeigt sein.

WARNUNG

• Bauen Sie das Gerät nicht auseinander, setzen Sie es keinen starken Erschütterungen aus, verwenden Sie keine Gewalt und schließen Sie die Anschlüsse nicht kurz.

• Verwenden Sie ausschließlich die spezifizierten Aufladegeräte und Abspielgeräte.

• Setzen Sie das Gerät keinen Temperaturen über 50° C aus. Temperaturen zwischen 20° C und 35° C sind optimal.

EN65

Aufladen der Lithiumbatterie

Nur den Batteriesatz aufladen:

(1) Stecken Sie den großen Stecker des Stromadapters in die Steckdose und den kleinen Stecker in den Batteriesatz.

(2) Laden Sie den Batteriesatz vier Stunden lang auf.

Verwendung des Handheld-TV und Aufladen des Batteriesatzes zur gleichen Zeit:

(1) Bringen Sie den Batteriesatz an der Rückseite des Geräts an und stecken Sie den großen Stecker des Stromadapters in die Steckdose und den kleinen Stecker in den Batteriesatz.

(2) Schalten Sie den Stromschalter an (ON). Nun können Sie fernsehen und gleichzeitig den Batteriesatz aufladen.

(3) Wünschen Sie eine schnellere Aufladung, dann schalten Sie das Gerät aus (OFF).

EN66

Vorbereitung des Batteriesatzes (Alkalibatterie)

• Der Handheld-DTV ist mit einem Batteriesatz ausgerüstet, um ihn auch ohne Wechselstromadapter nutzen zu können.

• Vergewissern Sie sich, dass der Alkalibatteriensatz voll aufgeladen und ordentlich an dem Gerät befestigt ist.

Anbringen des Batteriesatzes:

(1) Achten Sie beim Anbringen des Batteriesatzes auf die korrekte Polarität.

(2) Legen Sie die Alkalibatterien (AA x 6 PCS) wie auf der Zeichnung angegeben in den Batteriesatz ein.

(3) Legen Sie den Batteriesatz passend auf den Handheld-DTV.

(4) Drücken Sie den Batteriesatz nach unten, bis er einrastet.

EN67

Grundfunktionen

Dieses Kapitel beschreibt die Grundfunktionen ausführlich.

TASTENFUNKTIONEN

Senderwahl

Drücken Sie die [CH+] oder [CH-] Taste, um einen TV- oder Radiosender zu wählen.

Menü

Drücken Sie diese Taste, um das Menü aufzurufen oder zu schließen.

Stummschaltung

Mit dieser Taste können Sie die Stummschaltung EIN oder AUS schalten.

Auswählen

Drücken Sie diese Taste, wenn Sie sich im Menü befinden und eine Auswahl treffen möchten.

Menünavigation

Innerhalb des Menüs navigieren Sie mit der [CH+] und der [CH-] Taste nach oben und nach unten. Mit den Tasten [VOL-] und [VOL+] bewegen Sie den Cursor nach rechts und links

Lautstärkeregelung

Drücken Sie [VOL-] oder [VOL+], um die Lautstärke einzustellen.

EN68

MENÜ

Es gibt zwei Menüseiten: Programmmenü und Systemmenü. Sie können die [Vol-] Taste benutzen, um die jeweilige Seite aufzurufen. Im Programmmenü können Sie Betriebsart, Senderliste, Vorschau, Audiokanal, Untertitelsprache, Programminformationen, automatische Suche, oder manuelle Suche auswählen, um senderbezogene Funktionen auszuführen. Im Systemmenü können Sie Helligkeit, Fernsehsystem, regionale Einstellungen, Menüsprache, Zeitzone auswählen, um die Systemeinstellungen anzupassen. Benutzen Sie die [CH+] und [CH-] Tasten um ein Untermenü zu wählen und die [VOL+] und [VOL-] Tasten um eine Auswahl zu treffen um dann mit der [OK] Taste die Einstellungen zu bestätigen.

SYSTEMMENÜ

Helligkeit

Zur Einstellung der Helligkeit des Bildschirms

Fernsehsystem

Zur Auswahl des Fernsehübertragungssystems

Regionale Einstellungen

Zur Auswahl der Region, in der Sie sich befinden

Menüsprache

Zur Auswahl der Menüsprache

Zeitzone

Zur Einstellung der Zeitzone

EN69

PROGRAMMMENÜ

DVD-UNTERTITEL

Wenn die DVD oder das Programm mit Untertiteln versehen ist, können Sie mit den Tasten [CH+] und [CH-] die gewünschte Sprache auswählen und mit [OK] bestätigen.

Betriebsart

Auswahl von entweder Fernseh- oder Radiosendern

Senderliste

Zur Anzeige aller vorhandener Senderinformationen

Vorschau

Zur Vorschau von bis zu 9 gewählten Sendern

Audiokanal

Auswahl von Haupt- und Zweitsprache

Untertitelsprache

Zur Auswahl einer vom Anbieter zur Verfügung gestellten Untertitelsprache

Programminformation

Anzeige von Fernsehsenderinformationen bezüglich der Systemparameter und Signalinformationen

Automatische Suche

Automatischer Sendersuchlauf

Manuelle Suche

Manueller Sendersuchlauf

PROGRAMMFÜHRER (EPG, Electronic Program Guide)

Es werden die Informationen aller empfangbaren Kanäle angezeigt. Drücken Sie die Tasten [CH+] und [CH-] zur Auswahl eines Kanals; mit den Tasten [VOL-] und [VOL+] lassen sich Einzelheiten des Kanals anzeigen.

VORSCHAU

Sehen Sie sich eine Vorschau von bis zu 9 ausgewählten Kanälen an.

AUDIO

Auswahl der Sprache(n) Wählen Sie mit den Tasten [VOL-] und [VOL+] die gewünschte Sprache aus.

Programmführer

Name des aktuellen Programms

TV-Szene

Nächster Programmname

EN70

EN71

MANUELLE SUCHE

Benutzen Sie die [VOL-] und [VOL+] Tasten, um den gewünschten Sender auszuwählen und drücken Sie die [OK] Taste, um einen Sendersuchlauf durchzuführen. Die gefundenen Programme werden zur Senderliste hinzugefügt.

Ausgewählter Sender

Senderinformation

Signalinformation

PROGRAMMINFORMATION

Zeigt die Programminformation bezüglich der Systemparameter und Signalinformationen an. Drücken Sie die [MENU] Taste, um das Menü zu verlassen.

Systemparameter

Signalinformation

Gewählte Antenne

Automatische Kanalsuche

Wenn Sie Ihren Aufenthaltsort gewechselt haben, können Sie automatisch nach den nun empfangbaren Kanälen suchen lassen. Gehen Sie dazu wie folgt vor:

Drücken Sie die Taste [MENU], um ins Menü zu gelangen.

Drücken Sie die Taste [VOL+], bis Ihre Region angezeigt wird, und bestätigen Sie mit [OK].

Wählen Sie [Automatische Suche] und bestätigen Sie mit [OK].

Wählen Sie OK und bestätigen Sie mit [OK].

Die Kanalsuche nimmt einige Minuten in Beschlag.

Nach erfolgter Kanalsuche können Sie mit den Tasten [CH+] und [CH-] durch die Kanäle zappen.

EN72

FR73

Inbetriebnahme

Wenn dieses Gerät zum ersten Mal in Betrieb genommen wird, nehmen Sie bitte die folgenden Schritte nacheinander vor.

Drücken Sie zuerst die [MENU] Taste und danach die [VOL-] Taste, um zum Systemkonfigurationsmenü zu gelangen

Drücken Sie die [VOL+] Taste, wählen Sie Ihren TV-Ausgang aus und bestätigen Sie mit [OK].

Drücken Sie die [VOL+] Taste, wählen Sie Ihre Region aus und bestätigen Sie mit [OK].

Drücken Sie die [VOL+] Taste, um die Bildschirmhelligkeit einzustellen und bestätigen Sie mit [OK].

Drücken Sie die [VOL+] Taste, wählen Sie Ihre Menüsprache aus und bestätigen Sie mit [OK].

Die Zeit wird automatisch durch die ausgewählte Region festgelegt. Falls Sie sie korrigieren möchten, drücken Sie die [CH+] oder [CH-] Taste, um die Zeit einzustellen.

FR74

Zurück am Anfang des Menüs drücken Sie die [VOL-] Taste, um in das Programmmenü zu gelangen.

Markieren Sie das OK Feld und drücken Sie die [OK] Taste.

Wenn der Sendersuchlauf beendet ist, drücken Sie die [CH+] oder [CH-] Taste, um den Sender auszuwählen.

Wählen Sie den automatischen Sendersuchlauf und drücken Sie die [OK] Taste.

Der Sendersuchlauf kann einige Minuten dauern.

Mit den [VOL+] und [VOL-] Tasten können Sie die Lautstärke einstellen.

Anschluss an ein Fernsehgerät

Wenn Sie das Gerät an einen Fernseher anschließen möchten, ziehen Sie bitte auch dessen Bedienungsanleitung zu Rate. Achten Sie vor dem Anschließen des Handheld-DTV an andere Geräte darauf, dass der Strom ausgeschaltet und die Stecker aus den Steckdosen gezogen sind.

Audio (Vert)

Video (Jaune)

Fehlersuche und -beseitigung (Fragen und Antworten)

Wenn Probleme mit Ihrem Gerät auftauchen, suchen Sie bitte in der untenstehenden Tabelle nach einer Lösung, bevor Sie unseren Kundendienst in Anspruch nehmen. Oft lassen sich Probleme durch unscheinbare Maßnahmen beheben.

EN75

Anzeige 3,5 Zoll FARB-TFT-LCD mit einer Auflösung von 480 x 234 Punkten (B x H)

Bildhelligkeit: 230 Nit; Kontrastverhältnis: 250:1Betrachtungswinkel: 90° (horizontal) /

50° (vertikal) Antenne Eingebaute Teleskopantenne für UHF-Band-Empfang Lautsprecher Eingebauter Lautsprecher mit 0,5 W / 8 ? Ausgänge 3,5 mm Audio-/Video-Ausgang

3,5 mm Ohrhörer-Ausgang LEDs Strom-LED (bei Betrieb: grün) Regler Infrarot-Fernbedienung mit 6 Tasten: [CH+], [CH-], [Vol+], [Vol-], [Menu] (Exit), [OK]

(Stumm) Strom an/aus Schiebeschalter OSD-Sprachen Englisch, Deutsch, Französisch, Portugiesisch, Spanisch, Italienisch, Niederländisch,

traditionelles Chinesisch, vereinfachtes Chinesisch Merkmale DVB-T TV/Radio, automatische Kanalsuche, EPG, Kanalvorschau, Teletext, Untertitel Stromversorgung 100/240-V-Wechselstromadapter mit 9 V / 1,66 A Gleichstrom - Ausgangsleistung Batterie Externer Batteriesatz (6 AA-Batterien) für extra langes Fernsehvergnügen

Externe 7,4 V / 1800 mA wiederaufladbare Lithiumbatterie (optional) Nutzbare Zeit Üblicherweise 2,5 Stunden (mit externer wiederaufladbarer Lithiumbatterie oder exter

nem Batteriesatz) Abmessungen 134 x 87 x 22 (mm) Gewicht 190 g (ohne wiederaufladbare Lithiumbatterie)

Fehlersuche und -beseitigung (Fragen und Antworten)

EN76

Spezifikationen

Problem Weder Bild noch Ton

Die Anzahl der DVB-T-Kanäle ist geringer als erwartet.

Alle Kanäle zeigen »No signal« oder es erscheinen Mosaikbilder.

Video ist gut, Audio ist schlecht.

Fernbedienung funktioniert nicht.

Möglicher Grund Die Batterie ist zu schwach. Das Stromkabel ist nicht ordentlich verbunden. Das Gerät ist nicht eingeschaltet.

Die Anzahl gespeicherter Kanäle ist Gering.

Das Niveau der Signalqualität bestimmter TV-Kanäle ist zu gering.

Die falsche Antenne wird verwendet.

In Ihrer Region gibt es keinen DVB-T-Service.

Die Lautstärke ist heruntergeregelt.

Die Lautstärke ist stummgeschaltet.

Kein Strom.

Lösung Laden Sie die Batterie auf. Überprüfen Sie die Verbindung des Stromkabels. Schieben Sie den Stromschalter auf die Position ON.

Bitte führen Sie die automatische Suche aus, um erneut alle Kanäle suchen zu lassen.

Bitte verwenden Sie die externe Antenne statt der eingebauten, um die Empfindlichkeit zu erhöhen.

Bitte verwenden Sie die mitgelieferte Antenne. Dann gibt es keine Möglichkeit, diese Kanäle zu sehen.

Drücken Sie die Taste [Vol+], um die Lautstärke anzuheben. Drücken Sie die Mute-Taste, um die Lautstärke zu reaktivieren.

Überprüfen Sie die Batterien der Fernbedienung.

Intuix S855 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
