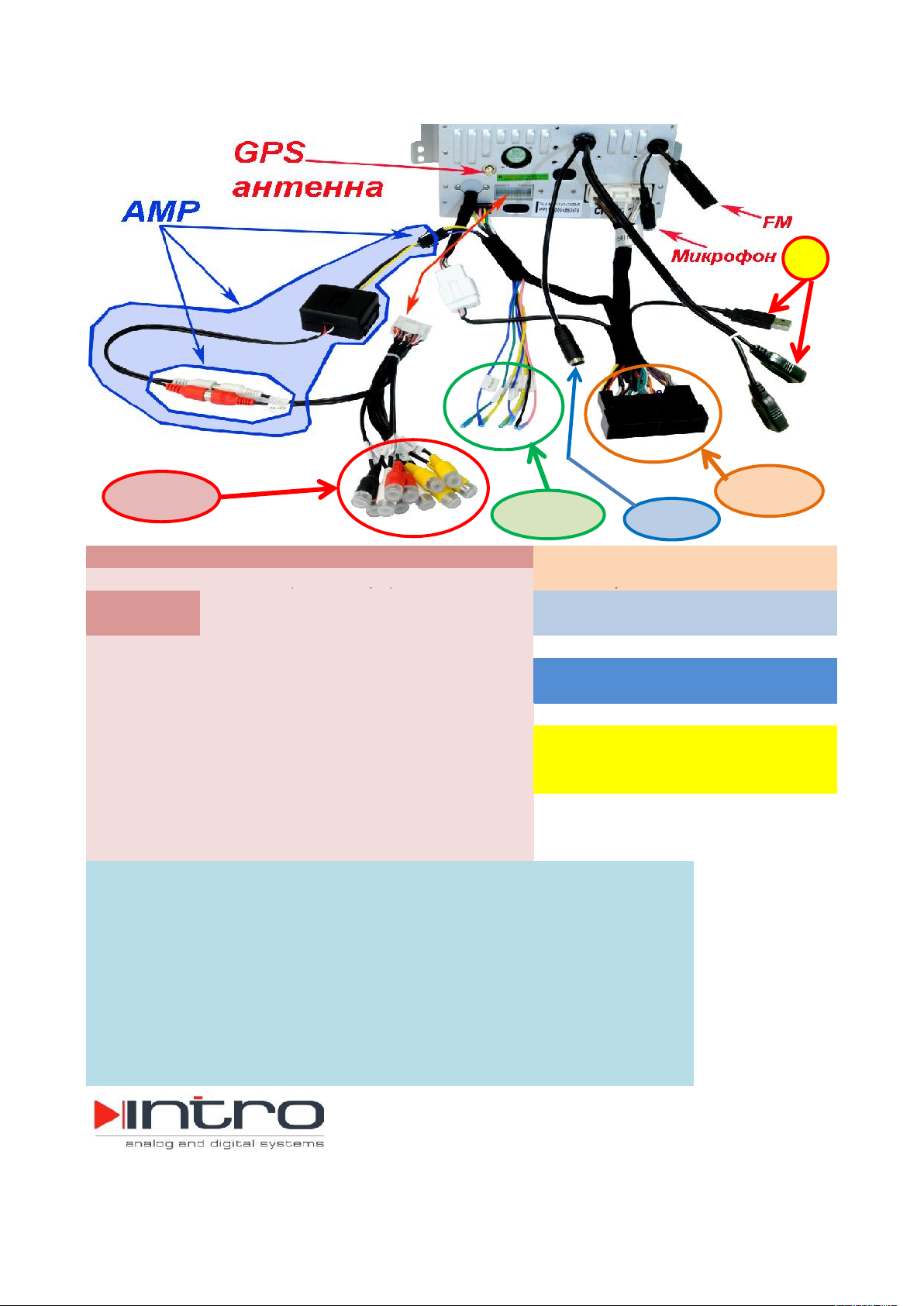

INTRO CHR-2215 HYUNDAI Sonata YF
AA СС
CCD-IN Желт (Вход камеры) Основной разъем магнитолы
1
AA
BB
CC
EE
CCD-IN Желт (Вход камеры) Основной разъем магнитолы
FR-OUT Красный (Фронт правый аудио выход) EE
FL-OUT Белый (Фронт левый аудио выход) Подключение кабеля IPod
RR-OUT Красный (Тыл правый аудио выход)
RL-OUT Белый (Тыл левый аудио выход)
WOOF-OUT Черный
(Выход на сабвуфер)
R-IN Красный (Вход аудио правый)
L-IN Белый (Вход аудио левый)
V-IN Желтый (Вход видео)
DVD-R-OUT Красный (DVD правый аудио выход)
DVD-L-OUT Белый (DVD левый аудио выход)
CVBS-V-OUT1 Желтый (Видео выход 1)
CVBS-V-OUT2 Желтый (Видео выход 2)
BB
BRAKE Розовый (Провод стояночного тормоза (-))
AMP Зеленый (На включение внешнего усилителя (+))
REVERSE Синий (Для включения входа камеры (+))
SPDIF DN Коричн (Не используется)
Ant-Cont
TV-CONT Синий (Соединить с проводом TV-Cont ТВ тюнера)
BATT+12VOUT Желтый
CCD+12VOUT Жел/Черн
GND Черный
WWW.CARAUDIO.SU
( Не используется)
Белый ( Питание радио антенны (+))
AMP - подключается только для
машины с ориг. усилителем
( Не используется )
( Выход при активации входа CCD ( 250mA Max))
1. Соединить для использования
оригинального USB. Оставшийся USB
для подключения 3G USB модема
