INTRO CHR-2342 IX User Manual [ru]

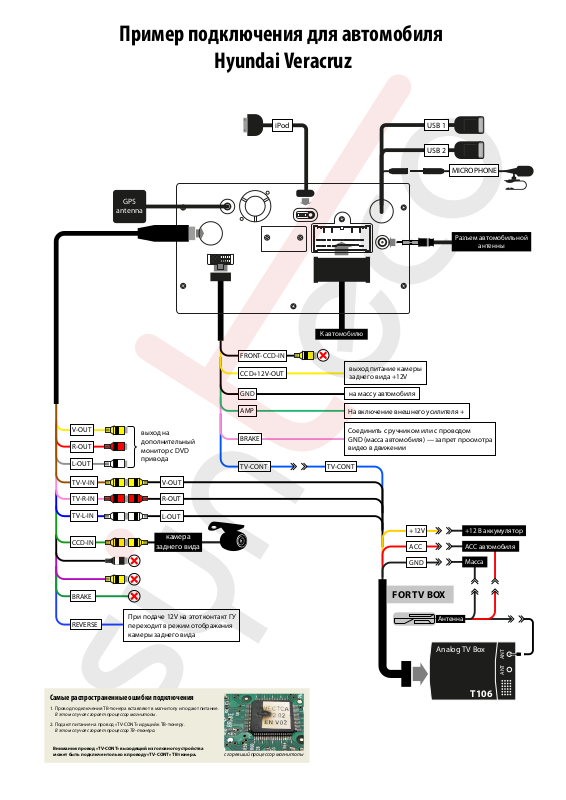

Пример подключения для автомобиля

Hyundai Veracruz

GPS

antenna

iPod

FRONT-CCD-IN

CCD+12V-OUT

GND

USB 1

USB 2

MICROPHONE

Разъем автомобильной

антенны

К автомобилю

выход питание камеры
заднего вида +12V

на массу автомобиля

V-OUT

R-OUT

L-OUT

TV-V-IN

TV-R-IN

TV-L-IN

CCD-IN

BRAKE

REVERSE

выход на
дополнительный
монитор с DVD
привода

V-OUT

R-OUT

L-OUT

камера

заднего вида

При подаче 12V на этот контакт ГУ
переходит в режим отображения
камеры заднего вида

AMP

BRAKE

TV-CONT

На включение внешнего усилителя +

Соединить с ручником или с проводом
GND (масса автомобиля) — запрет просмотра
видео в движении

TV-CONT

+12V

ACC

GND

FOR TV BOX

Антенна

Analog TV Box

+12 В аккумулятор

ACC автомобиля

Масса

ANT ANT

Самые распространенные ошибки подключения

1. Провод подключения ТВ-тюнера вставляют в магнитолу и подают питание.
В этом случае сгорает процессор магнитолы.

2. Подают питание на провод «TV-CONT» идущий к ТВ-тюнеру.
В этом случае сгорает процессор ТВ-тюнера.

Внимание: провод «TV-CONT» выходящий из головного устройства
может быть подключен только к проводу «TV-CONT» ТВ тюнера.

T106

сгоревший процессор магнитолы
