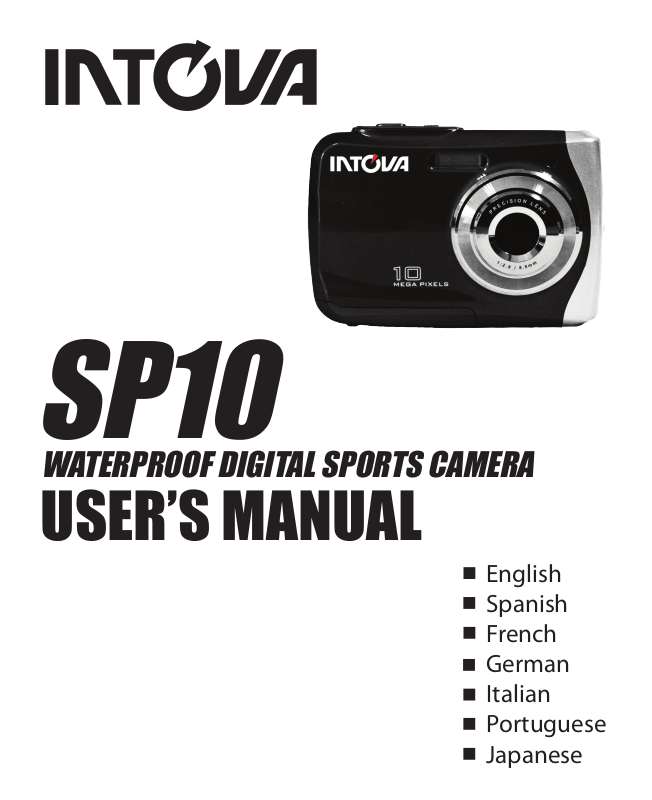

SP10

WATERPROOF DIGITAL SPORTS CAMERA

USER’S MANUAL

English Spanish French German Italian Portuguese Japanese

Intova SP10 Camera Manual

IMPORTANT

- Do not open the battery door under water.

- Close the battery door properly for best water sealing.

- Rinse the camera with cool, clean water after use.

-Store in a cool and dry environment

1. Getting to know your camera

3m waterproof design

10.0 Mega pixels resolution sensor Digital still camera Digital video recorder Built-in flash 4x digital zoom

2.4 " TFT color display Micro SD card support 2 x AAA alkaline batteries

2. Functional parts

1 Shutter

Power on/off

button

3 Strap hook Hook for attaching the wrist strap to the camera.

4 Flash light

5 Lens

6 Busy indicator When the indicator is blinking, the camera is busy.

7 Macro switch

8 LCD screen Display photographs, video clips, camera setting and menu.

9 Up/Tele

10 Down/Wide

11 Left / Flash light

12 Right / Playback

13 Mode

14 Menu / Delete

Press this button to take photographs or to start /stop recording a video clip, or to confirm changes in menu mode. Press this button to switch on and press it for at least 2 seconds to shut off. Press to hide/display the status icon on the LCD screen.

Use the built-in flash to give the subject extra lighting if it is in dark surroundings（the best flash performance is within 1.5m). Records the image to be taken. Note: Keep the lens clean. Dirt and fingerprints will affect the quality of the picture.

Macro mode: Select this mode to take close-up photographs (distance 11cm - 18cm).

Normal mode: Select this mode to take photographs from

0.5m - infinity.

In Preview mode: press this button for Tele (zoom in); In Menu mode: press this button to move up the selection bar. In Playback mode（photo）: press this button to zoom in. In playback (Video playing) mode: press to start/pause the video.

In Preview mode: press this button for Wide (zoom out); In Menu mode: press this button to move down the selection bar. In Playback mode（photo）: press this button to zoom out. In Playback mode: press this button to get into the thumbnail mode

In Menu mode: press this button for the left selection; In Playback mode: press this button to move to previous frame; In Photo infinite Preview mode: press this button to switch Flash modes; (the flash cannot be used in macro mode） In Photo (zoom in) Playback mode: press to move to the left area of the photo. In playback (Video playing) mode: press to fast rewind.

Press this button to get into Playback mode; In Playback mode: press this button to next frame; In Menu mode: press this button for the right selection; In Photo (zoom in) Playback mode: press it to move to the right area of the photo. In playback (Video playing) mode: press it to fast forward. Press this button to switch between movie and still capture mode; In Playback mode：press this button to exit. In Photo (zoom in) Playback mode：press it to move to the up area of the photo. In playback (Video playing) mode: press it to stop the video. In Preview mode: press it to enter the settings Menus. In Playback mode:

Press it for a short time to enter “Delete single/ all files” mode; Press it for a long time to enter file compiling and system setting menu. In Photo (zoom in) Playback mode: press it to move to the

15 Tripod connector To attach camera to tripod.

Micro SD card

slot

17 USB interface

Battery

compartment

down area of the photo.

Micro SD card storage location. Via this connection, you can download photographs and video clips

to a computer. Compartment for 2 x AAA alkaline batteries

3. Explanation of the status icons

Item Function Description

1 Mode selected

2 Flash indicator

Normal/Macro

mode indicator

4 Self-timer Shows selected Self-timer setting

5 Selected resolution

Photograph mode.

Video mode.

Force flash: The flash is on for all photos. Auto flash: The camera determines if

flash should be used or not. No flash: The flash is turned off.

Normal mode (0.5m – infinity).

Macro mode (11cm – 18cm).

16M = 4608x3456; 10M = 3648x2736;; 5M = 2592x1944; 3M = 2048x1536; VGA = 640x480

6 Picture quality

7 Battery indicator

8 Zoom indicator

The micro SD card

indication

10 White balance Shows the selected white balance mode

11 Photo/Video counter

Super fine. Fine. Normal.

The batteries are full.

The batteries are empty.

Shows the zoom ratio in preview mode

The micro SD card is inserted and will be used

as storage for PHOTO and VIDEO

Photo mode: No. of pictures that can be taken. Video mode: Recording time in second..

4. Details for camera setting

16M pixel resolution 4608x3456

Resolution

Quality Super Fine/Fine/Normal Picture quality setting Metering Center/Multi/Spot Metering setting

Settings


White balance

ISO Auto/100/200/400/800 Sensitivity selection Exposure Self Timer On/Off Self timer setting

Sharpness Hard/ Normal/ Soft Sharpness setting

Effect (Preview)

10.0M pixel resolution 3648x2736;

5.0M pixel resolution 2592x1944

3.0M pixel resolution 2048 x 1536 VGA resolution 640 x 480

Auto Automatic white balance

Daylight

Cloudy

Tungsten

Fluorescent

±2.0, ±1.7, ±1.3, ±1.0, ±0.7, ±0.3, 0

Normal/ B&W/ Sepia/ Negative/ Lomo/ Pencil Sketch/ Red/ Green/ Blue/ Vivid

White balance selected for daylight conditions with good sunlight White balance selected for cloudy conditions White balance selected for tungsten lighting White balance selected for fluorescent lighting

Exposure setting

Effect setting

Effect (Playback) Date Stamp On/ Off Date stamp setting

Quick View On/ Off Quick view setting Movie Size

Video

White balance

Sounds Off/On Microphone Frequency 50Hz / 60Hz Power Save Off / 1Minute / 3 Minutes Auto power off selection

Setup

Language

Date/Time

Format Yes/ No Reset All Yes/ No Reset all settings

Note: The camera will remain on the last setting when it is turned off.

Version See the firmware version

B&W/Sepia/Negative/Mosa ic/Red/Green/Blue

VGA 640 x 480 QVGA 320 x 240 Auto Automatic white balance

Daylight

Cloudy

Tungsten

Fluorescent

English/German/Italian/ Portuguese/French/Spanis h/ Japanese YY/MM/DD;DD/MM/YY MM/DD/YY;

Video resolution setting

Select power frequency in your location

Display language selection

Date or time setting Format the memory location

selection.

5. Using the camera

5.1 Installing the batteries

1. Open the battery door.

2. Insert 2 x AAA alkaline batteries into the camera.

3. Close the battery door.

5.2 Inserting a memory card (not included)

This camera has no built-in internal memory. Micro SD memory card is required (not included). Follow the instructions below to insert the optional micro SD memory card into the camera.

1. Turn off camera.

2. Open the battery door.

3. Insert the micro SD card into the camera.

Note: There is only one correct direction to insert the micro SD memory card into the slot. Do

not force the card into the memory card-slot, it may damage both the camera and the micro SD memory card.

Note: The micro SD memory card must be formatted before taking photographs. See the

following sections for more information.

5.3 Formatting the micro SD card

1. Press the menu button ( ) in PHOTO or VIDEO mode.

2. Select the setup mode by pressing the right button.

3. Select the format icon by pressing the confirm.

4. Press the SHUTTER button to format the SD memory card.

W( ) button and press the SHUTTER button to

5.4 Setting the resolution

The camera can be set to different resolutions.

1. Press the menu button ( ) in PHOTO mode, select the resolution icon using the ( ) key and press the SHUTTER to confirm. Resolutions: VGA (640 x 480), 3M (2048 x 1536),

2. Five different resolutions will be displayed. Select the desired resolution by using the up or down button and press the SHUTTER button to confirm the selection.

5M (2592x1944), 10M (3648x2736), 16M (4608x3456)

5.5 Taking photographs

1. Turn on the camera.

2. Depending on the distance to the object being photographed, use macro switch to adjust the distance. Select the flower symbol ( ) if you wish to take a close-up photograph

(11cm –18 cm). If you wish to take a video or a photograph of surroundings or people (0.5m – infinity), set the macro switch to normal mode ( ).

3. If you are not sure if there is enough lighting, turn on the automatic flash( ) by pressing the flash button. (If the battery power is too low, the flash won’t be activated).

4. Use the LCD screen to aim at the object you wish to take photographs of.

5. Press the SHUTTER button and wait until the LCD display turns on again.

5.6 Zoom in and out

The camera can zoom in up to 4 times. Zoom in or out by pressing the up or down button, a number will appear on the display, 4.x is the maximum zoom ratio.

5.7 Self-timer setting

You can use the self-timer function when you take a photograph of yourself or when you take a photograph without flash of an object. To avoid shaking of the camera a tripod is recommended.

1. Set the camera to photo mode.

2. Press the menu button ( ). The menu will appear.

3. Press the

4. Press the

5. Press the SHUTTER button to confirm. The self-timer function is now ready for use.

6. Aim at the object you wish to take photos of.

7. Press the SHUTTER button to take a photograph.

8. The photo will be taken after the timer reaches the delay time of 10 seconds. The camera

W( ) button to select Self Timer and confirm by pressing the SHUTTER

button.

W( ) button to select the “On” option

will beep during the delay time.

5.8 Recording video clips

1. Press the mode button to select the video clip mode ( ).

2. For setting the resolution, Press the menu ( the SHUTTER button to confirm. Two resolutions will be displayed. VGA (640 x 480), QVGA ( 320 x 240).

3. Press the SHUTTER button to start recording videos, press the right button to pause and press the SHUTTER button again to stop recording. The video clip will now be saved as an AVI file in the camera memory.

) button and select Resolution, then press

5.9 Playback photographs

1. Press the( ) button to get into playback mode.

2. The last picture or video clip taken will be displayed. Press the W( thumbnail mode. Press the Left /Right /Up /Down button to select the desired picture, and press the Shutter button to view.

3. In full screen display, press the

T( ) button to zoom in the photo.

) to get into the

4. To shift the image in zoom-in mode, press the SHUTTER button and then use the mode/menu/left/right buttons.

5. Press the menu( until the menu options displayed. Select SLIDE SHOW and set up the desired slide show way. Press the SHUTTER button to confirm. The pictures saved on the micro SD card will be displayed in sequence automatically. To stop slide show, press the menu button.

6. Press the menu ( until the menu options displayed. Select Photo Effect and press the SHUTTER button. Select the desired effect by pressing the up/down button and press the shutter button to confirm. The image will be saved as a separate image.

) button in Playback mode, press again and hold the menu button

5.10 Protecting photographs/ videos

You can prevent the photographs/videos in the micro SD card from accidental erasure. Follow the instructions below to protect photographs/videos.

1. Press the (

2. Press the left or right button to select the photograph/video clip to be protected.

3. Press the menu ( until the menu options displayed. Select Protect and press the SHUTTER button

4. Select “Protect single” or “All” and press the Shutter button to confirm.

) button to get into Photo playback mode.

) button in Playback mode, press it again and hold the menu button

5.11 Resizing photographs

A captured image can be resized to a smaller size and saved as a separate image. Follow the instructions below to resize photographs.

1. Press the (

2. Press the left or right button to select the photograph to be resized.

3. Press the menu (

until menu options displayed. Select Resize and press the SHUTTER button to select the new image size.

4. Select the new size and press the SHUTTER button to conform. The image will be

saved as a separate image.

) button to get into Photo playback mode.

) button in Playback mode, press again and hold the menu button

5.12 Playback video clips

1. When video clips are displayed, press the up button to start playing the video and press the up button again to pause playback.

2. Press the right button to fast forward or press the left button to rewind.

3. Press the mode button to stop and exit .

5.13 Deleting photographs and video clips

You can delete a single photograph / video clip, or delete all the photographs / video clips in the memory. Follow the instructions below to delete photographs.

1. Press the (

2. Press the left or right button to select photograph/video clip to be deleted.

) button to enter playback mode.

3. Press the menu/delete button（）and select “Delete This Image(Video)” or “All” .

4. Press the SHUTTER button to confirm.

5. Press the menu button to exit.

NOTE: Select “All” and Press the SHUTTER button to confirm, all the pictures and videos will be deleted. Photos that are protected from accidental delete cannot be deleted. To delete photos, set photos to unprotect mode(Section 5.10), and then follow the file delete procedure.

6. Connecting to a PC

The unit can be connected to the computer as mass storage device and transfer photo/video files for storage.

7. Specifications

Sensor 10.0 Mega pixel CMOS sensor

16.0 Mega pixels: (4608x3456)

Image resolution

Lens F/2.8 f = 8.5mm Focus range 0.5m. ~ Infinity Macro mode 11cm – 18cm Digital zoom 4x Flash strobe Built-in ( Auto / force / off ) LCD display 2.4" TFT color display White balance Auto / Daylight / Cloudy / Fluorescent / Tungsten Video mode 30fps@VGA / 30fps@QVGA with micro SD card External memory card Supports micro SD cards up to 32GB File format Picture: JPEG, Video: AVI

Self timer

PC interface USB 2.0 Power source 2 x AAA alkaline batteries

10.0 Mega pixels: (3648x2736)

5.0 Mega pixels: (2592x1944)

3.0 Mega pixels: (2048x1536) VGA: (640x480)

10 seconds

8. System requirement

Operating system

CPU Pentium 4 / 3.0G or faster recommended RAM 1 GB MB RAM (Vista : 2 GB) Interface USB port CD CD ROM Driver

Win XP (SP3)、Vista32/64 Win7 32/64 and Mac OS X 10.6.8 or above

9. Troubleshooting

Problem Cause Solution

Cannot turn on the camera Low battery power.

Photos can not be saved when taking pictures.

Cannot find removable disk after connecting the camera to the computer

Flash does not work. Battery power is too low. Replace with new 2 x AAA

The batteries used up very fast.

The photos are blurry 1. The camera is not held

Battery placed at wrong polarities.

The memory card hasn’t been formatted properly.

Connection failure. Make sure all cable connections

Incorrect or old batteries Replace with 2 x AAA alkaline

steadily

2. The lens of camera is dirty.

Replace or install the battery correctly.

Format the memory in setup mode of the camera. Please refer to section 5.3.

are secured and restart the computer if necessary.

alkaline batteries

batteries

1. Hold the camera steadily until it beeps when taking video photo.

2. Clean the lens with soft dry

cloth.

For EU only

Intova SP10 Manual

IMPORTANTE:

- No abra la tapa de las baterías debajo del agua.

- Cierre la tapa de las baterías apropiadamente para sellarla de agua.

- Enjuague la cámara después de usarla y déjela seca al momento de guardarlo.

1. Conoce tu cámara

Diseño a prueba de agua de 3M Sensor con resolución de 10.0 Mega pixeles Cámara de fotos digitales Cámara de vídeo digital Luz de flash incorporada Zoom digital 4x Pantalla de color de 2.4" TFT Compatibilidad con tarjetas de micro SD Dos pilas alcalinas AAA

2. Partes funcionales

Obturador

Botón de on/off

Gancho de correa Gancho para unir la correa de muñeca a la cámara.

Luz de flash

Lente

Indicador ocupado Cuando el indicador está encendido, la cámara está ocupada.

Botón de Macro

Pantalla LCD

ARRIBA Modo de menú: Arriba, modo de Foto/Video/Prevista: Ampliar.

Abajo

Izquierda / luz de

Flash

Derecho /

Reproducción

Modo Pulse para seleccionar modo FOTO / VIDEO.

Menú / Eliminar

Conector de trípode Para fijar la cámara sobre trípode. Ranura para tarjeta

de micro SD

Interfaz USB

Compartimento de la

batería

Pulse este botón para tomar fotografías o iniciar / detener la grabación de un videoclip, o confirmar los cambios en el modo de menú. Pulse éste botón para encenderla, vuelva a pulsarlo para apagarla.

Utilice el flash incorporado para dar al sujeto luz extra en caso de estar en entornos oscuros (la distancia recomendada de flash está en 1.5m.).

Graba la imagen a captar. Nota: Mantenga limpia la lente. LA suciedad y las huellas pueden afectar la calidad de la imagen.

Modo Macro: Seleccione éste modo para tomar

fotografías desde cerca (distancia 11cm - 18cm.

Modo Normal: Seleccione éste modo para tomar

fotografías desde 0.5m - infinito

Muestra fotografías, video clips, ajustes de la cámara y el menú..

Modo de menú: Alejar Para la selección IZQUIERDA en el modo de menú. Para la selección de funciones de luz de Flash en el modo de fotografía. Para la selección DERECHA en el modo de menú. Pulse para entrar en el modo de reproducción.

Pulse para entrar en el modo de ajuste de la cámara. Pulse para eliminar las fotos / vídeos en modo de reproducción.

Ubicación de almacenamiento de tarjeta de SD.

Puede descargar las fotografías y clips de vídeo a un ordenador a través de esta conexión.

Compartimento para dos pilas AAA.

Abajo, modo de Foto / Vídeo / Pré-estréia:

3. Explicación del estado de los iconos

Artículo Función Descripción

Modo seleccionado

Indicador de flash

Normal / Macro

Indicador del modo de

Temporizador

Resolución

seleccionada

Calidad de imagen

Indicador de la batería

Indicador de zoom La indicación de la

tarjeta micro SD

El balance de blancos

Foto / contador de

vídeo

Las fotografías de modo. Videos modo. Grupo de flash: El flash se encuentra en en cualquier ambiente. Flash automático: La cámara determina si el flash se debe utilizar o no. Sin flash: El flash está apagado. Modo normal (0,5 m - infinito).

El modo macro (11cm - 18cm). Muestra seleccionada Ajuste del disparador automático 16M = 4608x3456, 3648x2736 = 10M;; 5M = 2592x1944, 2048x1536 = 3M; VGA = 640x480 Súper bien. Muy bien. Normal.

Las baterías están llenas.

Las pilas están vacías. Muestra la relación de zoom en el modo de vista

revia

La tarjeta Micro SD se inserta y se utiliza como almacén para la FOTO y VIDEO

Muestra el modo seleccionado el balance de blancos Modo de foto: No. de imágenes que se pueden tomar. El modo de vídeo: El tiempo de grabación en un segundo ..

4. Detalles para los ajustes de la cámara

Configuración

Resolución

Calidad Super fino / Fino / Normal Ajuste de la calidad Medida Centro / Multi / Puntual Medición de ajuste

El balance de

Foto

blancos

ISO Auto/100/200/400/800 Sensibilidad de la selección

Exposición

Temporizador On / Off Ajuste de Temporizador Nitidez Duro / normal / soft Nitidez ajuste

Efecto (Preview)

Efecto (Reproducción) Sello de fecha On / Off Ajuste de la fecha sello Vista rápida On / Off Selección de la vista rápida

Tamaño de la

Vídeo

película El balance de

blancos

16 millones de píxeles de resolución

10.0 Mega píxeles de resolución

5.0M píxeles de resolución 2592x1944

3.0M píxeles de resolución 2048 x 1536 Resolución VGA 640 x 480

Auto Balance de blancos automático

Luz de día

Nublado

Tungsteno

Fluorescente

± 2,0, ± 1,7, ± 1,3, ± 1,0, ± 0,7, ± 0,3, 0

Normal / B & W / Sepia / Negativo / Lomo / Dibujo a lápiz / Rojo / Verde / Azul / Vivo B & W / Sepia / Negativo / Mosaico / Rojo / Verde / Azul

VGA 640 x 480 QVGA de 320 x 240

Auto Balance de blancos automático

4608x3456

3648x2736;

El balance de blancos seleccionado para la luz del día que rodea El balance de blancos seleccionado para nublado que rodea El balance de blancos seleccionado para luz de tungsteno El balance de blancos seleccionado para fluorescente que rodea

La exposición ajuste

Efecto ajuste

Vídeo configuración de la resolución

Luz de día

Nublado

Tungsteno

Fluorescente

Sonidos Apagado / Encendido Ajuste de sonidos

Frecuencia 50Hz / 60Hz

El programa de instalación

Ahorro de energía

Lengua

Fecha / Hora

Formato Sí / No

Restablecer todo

Nota: La cámara seguirá siendo el último ajuste cuando está apagado.

Versión

Off / 1 minuto / 3 Minutos Apagado automático de selección

Inglés / Alemán / Italiano / Portugués / francés / español / japonés AA / MM / DD, DD / MM / AA MM / DD / AA;

Sí / No

El balance de blancos seleccionado para la luz del día que rodea El balance de blancos seleccionado para nublado que rodea

El balance de blancos seleccionado para luz de tungsteno

El balance de blancos seleccionado para fluorescente que rodea

Seleccione la frecuencia de alimentación en su lugar

Selección del idioma

Fecha y tiempo de fraguado

Dar formato a la selección de ubicación de la memoria. Restablecer todos los ajustes

Ver la versión del firmware

5. Utilizando la cámara

5.1 Instalando las pilas

1. Abra la cubierta de las pilas.

2. Inserte 2 pilas alcalinas AAA en la cámara.

3. Cierre la puerta de la batería.

Vea

5.2 Insertando la tarjeta de memoria (no incluida)

Esta cámara tiene una incorporada memoria interna. Esta memoria se puede ampliar con una tarjeta de memoria micro SD (no incluida). Siga las siguientes instrucciones para insertar la tarjeta opcional de memoria de micro SD en la cámara.

1. Primero apague la cámara.

2. Abra la puerta de la batería.

3. Inserte la tarjeta SD en la cámara. Nota: Sólo hay una dirección correcta para insertar la tarjeta de memoria de micro SD en la

ranura.

No fuerce la tarjeta en la ranura de la tarjeta de memoria, es posible que la

tarjeta de memoria de cámara y micro SD.

Nota: La tarjeta de memoria de micro SD debe ser formatada antes de tomar fotografías.

las secciones siguientes para más información.

5.3 Formateando la memoria o tarjeta SD

1. Pulse el botón de menú( ) en el modo de FOTO o VÍDEO.

2. Seleccione el modo de configuración pulsando el botón de la derecha.

3. Seleccione el icono de formato pulsando el botón W ( para confirmarlo.

4. Seleccione la memoria interna o la tarjeta SD y confirme con el botón OBTURADOR.

) y pulse el botón OBTURADOR

5.4 Ajustando la resolución

La cámara se puede ajustar a diferentes resoluciones.

1. Pulse el botón de menú( ) en el modo de FOTO, seleccione el icono de la resolución por la tecla W (

) y pulse el OBTURADOR para confirmar.

Resoluciones: VGA (640 x 480), 3M (2048 x 1536),5M (2592x1944), 10M (3648x2736);

2. 5 mostrará seis diferentes resoluciones. Seleccione la resolución que desee con el botón arriba o abajo y pulse el botón OBTURADOR para confirmar la selección.

5.5 Tomando fotografías

1. Encienda la cámara.

2. Dependiendo de la distancia al objeto fotografiado, utiliza el interruptor de macro para ajustar la distancia. primer plano(11cm –18 cm). Si desea tomar un video o una fotografía del entorno o las personas(0.5m - infinito), ajuste el interruptor de macro al modo normal( ).

3. Si usted no está seguro de si hay suficiente iluminación, enciende el flash automático ( ) pulsando el botón del flash. activará).

4. Utilice la pantalla LCD para el objetivo que desea tomar la fotografía.

5. Presione botón del OBTURADOR y espere hasta que la pantalla de LCD se enciende de nuevo.

Precaución: 1) Teniendo foto por objeto en rápido movimiento no es recomendable.

16M (4608x3456)

Seleccione el símbolo de la flor( ), si desea tomar una fotografía de

(Si la energía de batería es demasiado bajo, el flash no se

2) La imagen puede ser distorsionada al tomar la fotografía en un vehículo en movimiento.

5.6 Ampliar y alejar

La cámara se puede ampliar hasta 4 veces. Acercar o alejar pulsando el botón hacia arriba o abajo, un número aparecerá en la pantalla,

4.x es el máximo de zoom.

5.7 Ajuste de temporizador

Puede utilizar la función de temporizador cuando se toma una fotografía de usted o cuando toma una foto sin flash de un objeto. Para evitar el temblor de la cámara, un trípode se recomienda.

1. Ajuste la cámara en el modo de foto.

2. Pulse el botón MENU ( ). El menú aparecerá.

3. Pulse el botón W( OBTURADOR.

4. Pulse el botón W(

5. Pulse el botón OBTURADOR para confirmar. La función de temporizador ya está listo para su uso.

6. Apunte al objeto que desea tomar la foto.

7. Pulse el botón del OBTURADOR para tomar una fotografía.

8. La fotografía se tomará después de que el cronómetro llega el tiempo de retardo de 10 segundos. La cámara emitirá un pitido durante el tiempo de retardo.

) para seleccionar el Modo de Captura y confirmarlo pulsando el botón

) para ajustar el tiempo de retardo: 10S temporizador.

5.8 Grabación de clips de vídeo

1. Pulse el botón MODO para seleccionar el modo de clip de vídeo ( ).

2. Para establecer la resolución, pulse MENÚ ( ) y selecciona la Resolución y luego presione el botón OBTURADOR para confirmar. Dos resoluciones se mostrará.

VGA (640 x 480), QVGA ( 320 x 240).

3. Pulse el botón OBTURADOR para iniciar la grabación de vídeo, pulse el botón OBTURADOR para detener la grabación. El videoclip se guardará como un archivo AVI en la memoria de la cámara.

5.9 Reproducción de fotografías

1. Pulse el botón ( ) para entrar en modo de reproducción.

2. La última clip de imagen o de vídeo tomada se mostrará. Use los botones izquierda o derecha para hojear las fotos o vídeos

3. En la visualización a pantalla completa, pulse el botón

4. Para ver las imágenes en miniatura, pulse el botón

5. ra cambiar la imagen en el modo de ampliar, pulse el botón OBTURADOR, y utilice las flechas arriba / abajo / izquierda / derecha.

6. Pulse el botón MENU ( ) en el modo de Reproducción, pulse de nuevo y mantiene el botón MENU hasta que las opciones de menú que aparece. DE DIAPOSITIVAS y seleccione el tiempo de presentación de diapositivas. OBTURADOR para confirmar. SD se mostrará en la secuencia de forma automática. diapositivas, presione nuevamente el botón OBTURADOR.

5.10 Reproducción de clips de vídeo

1. Cuando se muestran las clips de vídeo, pulse el botón OBTURADOR para iniciar la reproducción del vídeo y pulse el botón OBTURADOR para detener la reproducción.

2. Presione el botón derecho para avanzar rápido o presione el botón izquierdo para

rebobinar.

3. Pulse el botón de abajo para detener.

4. Pulse el botón de modo para salir.

5.11 Eliminar clips de fotografías y video

Puede borrar una sola fotografía / vídeo, o borrar todas las clips de fotografías y vídeo en la memoria. Siga las siguientes instrucciones para borrar la fotografía.

1. Pulse el botón ( ) para entrar en el modo de reproducción.

2. Pulse el botón izquierdo o derecho para seleccionar la fotografía / vídeo que desee eliminar.

3. Pulse el botón MENU / borrar (

4. Pulse el botón OBTURADOR, y seleccione Aceptar para confirmarlo.

Las imágenes guardadas en su cámara o su tarjeta micro

) y seleccione "Eliminar esta imagen (Video)" o "Todo".

T( ) para ampliar la foto.

W( ).

Seleccione PRESENTACIÓN

Pulse el botón

Para detener la presentación de

5. Pulse el botón de modo para salir.

(

)

NOTA: Seleccione "Todos" y presione el botón OBTURADOR para confirmar, todas las fotos y

videos serán eliminados.

6. Conexión a un PC

La unidad puede ser conectada a la computadora como dispositivo de almacenamiento y transfiere el archivo de foto o vídeo a su almacenamiento.

7. Especificaciones

Sensor 10,0 mega píxeles del sensor CMOS

Resolución de imagen

Lente F/2.8 f = 8,5 mm Enfoque 0,5 m. ~ Infinito Modo macro 11cm - 18cm Zoom digital 4x Flash estroboscópico Built-in (Auto / fuerza / off)

Pantalla LCD 2.4 "TFT pantalla a colo Balance de blancos Auto / Luz del día / Nublado / Fluorescente / Tungsteno Modo Vídeo 30fps @ VGA / 30fps @ QVGA con tarjeta micro SD Tarjeta de memoria externa Formato de archivo Imagen: JPEG, de vídeo: AVI Temporizador 10 segundos Interfaz PC USB 2.0 Alimentación 2 pilas alcalinas AAA

8. Requisitos de sistema

Sistema operativo Win XP (SP3), Vista32/64 Win7 32/64 y Mac OS X 10.6.8 o superior

CPU Pentium 4 / 3.0G o más rápido recomendado RAM 1 GB MB de RAM (Vista: 2 GB Interfaz Puerto USB CD CD con los controladores ROM

16.0 Mega píxeles: (4608x3456)

10.0 Mega píxeles: (3648x2736)

5.0 Mega píxeles: (2592x1944)

3.0 Mega píxeles: (2048x1536) 640x480

VGA:

Compatible con tarjetas micro SD de hasta 32GB

9. Problemas al disparar

Problema Causa Solución

No se puede encender la cámara

Al tomar fotografías éstas no pueden almacenarse.

No se puede encontrar el disco extraíble tras conectar la cámara al ordenador.

El flash no funciona. La pila está casi agotada.

La pila se ha agotado rápidamente.

Las fotos están borrosas 1. La cámara no está siendo

Pilas casi agotadas. Pilas puestas con polaridad equivocada.

La tarjeta de memoria o memoria incorporada no han sido formateada correctamente.

Fallo de conexión. Asegúrese de que todos los

Incorrectas o viejas, usadas, las baterías

sostenida con firmeza

2. El lente de la cámara está sucio

Reemplace o instale las pilas correctamente.

Formatee la memoria en el modo SETUP de la cámara. Porfavor diríjase a la sección 5.3.

cables están conectados y reinicie su ordenador si es necesario.

Reemplace con dos nuevas pilas alcalinas AAA.

1. Sostenga la cámara con

2. Limpie el lente con una tela

firmeza hasta que haga un sonido cuando tome la foto.

suave

For EU only

Intova SP10 Manual

IMPORTANT

Ne pas ouvrir la porte de la batterie sous l'eau.

Fermez le couvercle de la batterie correctement pour mieux

l'eau d'étanchéité.

- Rincer à l'eau claire après utilisation et le garder au sec pour le stockage.

1. Identifier votre caméra

Conception imperméable de 3M Capteur 10.0 mégapixels Caméra statique numérique Caméscope de vidéo numérique Flash intégré Zoom numérique 4x Affichage en couleur 2.4" TFT Supporter la carte Micro SD Piles alcalines 2x AAA

2. Eléments de l'appareil

Appuyez sur ce bouton pour prendre des photos ou pour

Déclencheur

Power on/off Appuyez sur ce bouton pour allumer et éteindre l'appareil.

Point d'attache Permet de fixer la dragonne sur l'appareil.

Flash

Objectif

Busy indicator Lorsque le voyant est allumé, l'appareil est occupé.

Sélecteur macro

Ecran LCD

Down

Gauche / Flash

Droit / Lecture

Mode Appuyez pour sélectionner le mode PHOTO/VIDEO.

Menu / Effacer

Connecteur de

trépied Compartiment de la

carte Micro SD

USB interface

Compartiment de

piles

commencer/arrêter l’enregistrement d’un vidéo, ou pour confirmer les changements en mode de menu.

Fait appel au flash intégré pour donner un éclairage supplémentaire au sujet s'il se trouve dans un environnement sombre (la distance recommandée est dans la limite de 1,5m). Effectue les prises de vue. Note : Maintenez l'objectif propre. La poussière et les traces de doigt affecte la qualité des images.

Mode macro : Sélectionnez ce mode pour les prises de vue

rapprochées (distance 11 cm – 18 cm).

Mode normal : Pour les prises de vue de 0,5 m à l'infini

Affiche les images, les vidéos, les paramètres et les menus de l'appareil. Menu-mode: Haut, Photo/Video/Preview-mode: zoom in numérique. Menu-mode: Bas, Photo/Video/Preview-mode: zoom out numérique Pour la sélection Gauche en mode de menu. Pour la sélection des fonctions de flash en mode de photo. Pour la sélection Droite en mode de menu. Appuyez pour entrer dans le mode de lecture.

Appuyez pour entrer dans le mode des paramètres de caméra. Appuyez pour effacer photos/videos en mode de lecture.

Pour fixer le caméra sur le trépied.

Location de stockage de la carte SD

Par cette connexion, vous pouvez transférer des photos et des vidéos à un ordinateur.

Compartiment pour piles 2 x AAA.

3. Explication des icônes

Point Fonction Description

Mode sélectionné

Témoin de flash

Normal / Macro

indicateur de mode

Retardateur Affiche sélectionnée Réglage du retardateur

La résolution

choisie

La qualité d'image

Indicateur de

batterie L'indicateur de

zoom L'indication de carte

micro SD La balance des

blancs

Photo / Vidéo

contre

Photographies de mode. Mode Vidéo. Groupe de flash: Le flash est activé dans n'importe quel environnement. Flash automatique: L'appareil détermine si le flash doit être utilisé ou non. Pas de flash: Le flash est désactivé.

Le mode Normal (0,5 m - infini). Le mode macro (11cm - 18cm).

16M = 4608x3456; 10M = 3648x2736;; 5M = 2592x1944; 3M = 2048x1536; VGA = 640x480 Super fin. Très bien. Normal.

Les batteries sont pleines. Les piles sont vides.

Affiche le taux de zoom en mode de prévisualisation

La carte micro SD est insérée et sera utilisé comme stockage pour PHOTO et VIDEO

Indique le mode balance des blancs sélectionnée

Mode Photo: n °des images qui peuvent être prises. Mode vidéo: Le temps d'enregistrement dans le deuxième ..

4. Détail des options de configuration

Résolution

Qualité Super Fine / Fine / Normal Réglage de qualité d'image Mesure Centre / Multi / Spot Réglage de dosage

La balance des blancs


Paramètres

ISO Auto/100/200/400/800 Sélection de la sensibilité

Exposition

Retardateur On / Off Réglage de la minuterie Auto Acuité Dur / Normal / Soft Réglage de la netteté

Effet (Preview)

Effet (Lecture)

Horodatage On / Off Réglage de timbre Date de Quick View On / Off Paramètre d'affichage rapide

Taille du film

Vidéo

La balance des blancs

16M pixels

10.0M pixels de résolution 3648x2736;

5.0M pixels de résolution 2592x1944

3.0M pixels de résolution 2048 x 1536 Résolution VGA 640 x 480

Auto Balance des blancs automatique

Lumière du jour

Nuageux

Tungstène

Fluorescent

± 2,0, ± 1,7, ± 1,3, ± 1,0, ± 0,7, ± 0,3, 0

Normal / B & W / Sépia / Négatif / Lomo / Crayon Sketch / Rouge / Vert / Bleu / Vivid B & B / Sépia / Négatif / Mosaïque / Rouge / Vert / Bleu

VGA 640 x 480 QVGA 320 x 240

Auto Balance des blancs automatique

Lumière du jour

Nuageux

4608x3456

La balance des blancs sélectionné pour la lumière du jour entoure La balance des blancs sélectionné pour trouble qui entoure La balance des blancs sélectionné pour un éclairage au tungstène La balance des blancs sélectionné pour fluorescente entourant

Réglage de l'exposition

Réglage de l'effet

Réglage de la résolution vidéo

La balance des blancs sélectionné pour la lumière du jour entoure La balance des blancs sélectionné pour trouble qui entoure

Tungstène

Fluorescent

Sons Arrêt / Marche Sounds mise en

Fréquence 50Hz / 60Hz

Economie d'énergie

Installation

Langue

Date / Heure

Format Oui / Non

Tout réinitialiser

Remarque: La caméra restera le dernier réglage quand il est éteint..

Version Voir la version du firmware

Off / 1 minute / 3 Minutes

Anglais / Allemand / Italien / Portugais / français / espagnol / japonais YY / MM / JJ; JJ / MM / AA JJ / MM / AA;

Oui / Non Réinitialiser tous les réglages

La balance des blancs sélectionné pour un éclairage au tungstène

La balance des blancs sélectionné pour fluorescente entourant

Sélectionnez la fréquence d'alimentation dans votre région Mise hors tension automatique de sélection

Affichage de la sélection des langues

Réglage de la date ou l'heure

Formater le choix de l'emplacement de la mémoire.

5. Utilisation de l'appareil

5.1 Installation des piles

1. Ouvrez le compartiment des piles.

2. Insérez 2 piles alaclines AAA dans l'appareil.

3. Fermer la porte de piles.

5.2 Insertion d'une carte mémoire (non fournie)

Ce caméra a une mémoire interne. Cette mémoire peut être étendue avec une carte micro SD

(non inclus). Respectez les instructions suviant pour insérer la carte optionnelle micro SD memory dans le caméra.

1. Eteignez l'appareil au préalable.

2. Ouvrez la porte de batterie.

3. Insérez la carte SD dans l'appareil. Note: il y a seulement une direction droite pour insérer la carte SD dans le compartiment. Ne

jamais forcer la carte dans le compartiment, il peut endommager la carte SD.

Note: La carte micro SD doit être formaté avant la prise de photo. Regardez les sections

suivantes pour plus d’informations.

5.3 Formatage de la mémoire ou de la carte SD

1. Appuyez sur le bouton menu ( ) en mode PHOTO ou VIDEO.

2. Sélectionnez le mode en appuyant sur le bouton droit..

3. Sélectionnez l’icône format en appuyant sur le bouton SHUTTER pour confirmer.

4. Sélectionnez la mémoire interne ou la carte SD et confirmer avec le bouton SHUTTER.

5.4 Réglage de la résolution

L'appareil offre le choix entre plusieurs résolutions.

1. Appuyez sur le bouton menu ( ) en mode PHOTO, sélectionnez l’icône de résolution par W ( Résolutions: VGA (640 x 480), 3M (2048 x 1536),

2. 5 différentes résolutions seront affichées. Sélectionnez la résolution désirée en utilisant les boutons haut ou bas et appuyez sur le bouton SHUTTER pour confirmer la sélection.

5.5 Prendre des photos

1. Allumez le caméra.

2. Selon la distance de l’objet à photographier, utilisez le commutateur macro à ajuster la distance. Sélectionnez le symbole de fleure ( ) si vous voulez prendre une photo

)et appuyez sur le bouton SHUTTER pour confirmer.

5M (2592x1944), 10M (3648x2736); 16M (4608x3456)

W( ) et appuyez sur le bouton

proche. (11cm –18 cm). Si vous voulez prendre un vidéo ou une photo d’autour ou du peuple (0.5m – infini), réglez le commutateur macro au mode normal ( ).

3. Si vous n’êtes pas sûr si les lumières sont suffisantes, démarrez le flash automatique( ) en appuyant sur le bouton flash. (si la batterie est finie, le flash ne sera pas activé).

4. Utilisez l’écran LCD pour viser vers l’objet que vous voulez photographier.

5. Appuyez sur le bouton SHUTTER et attendez jusqu’à ce que LCD s’allume encore.

Précaution: 1) Prendre photo pour l’objet qui se déplace rapidement n’est pas recommandé.

5.6 Zoom in et out

Le caméra peut agrandir 4 fois. Zoom in ou out en appuyant sur le bouton haut ou bas, un nombre sera affiché sur l’afficheur,

4.x est de rapport maximal.

5.7 Réglage de minuteur automatique

Vous pouvez utiliser le minuteur automatique lorsque vous prenez une photo de vous-même ou lorsque vous prenez une photo sans flash ou un objet. Pour éviter le tremblement du caméra, un trépied est nécessaire.

1. Réglez le caméra au mode photo.

2. Appuyez sur le bouton Menu ( ). Le menu va apparaître.

3. Appuyez sur le bouton W( ) pour sélectionner le mode de prise et confirmer en appuyant

4. Appuyez sur le bouton W( ) pour spécifier le délais : 10S Timer.

5. Appuyez sur le bouton SHUTTER pour confirmer. Cette fonction sera prêt à utiliser.

6. Viser vers l’objet que vous voulez photographier.

7. Appuyez sur le bouton SHUTTER pour prendre une photo.

8. La photo sera prise lorsque le minuteur arrive à 10 secondes. Le caméra va sonner

5.8 Enregistrer vidéo

1. Appuyez sur le bouton MODE pour sélectionner le mode video ( )

2. Pour régler la résolution, appuyez sur le bouton MENU ( ) et sélectionnez Resolution,

VGA (640 x 480), QVGA ( 320 x 240).

3. Appuyez sur le bouton SHUTTER pour commencer à enregistrer le vidéo, appuyez sur le

2)La photo peut être déformée lors de la prise d’une photo dans un véhicule qui

roule.

sur le bouton SHUTTER.

pendant le délais.

puis, appuyez sur le bouton SHUTTER pour confirmer. Deux résolutions seront affichées.

bouton SHUTTER encore pour arrêter l’enregistrement. Le video sera sauvegardé dans la mémoire de caméra.

5.9 Lecture de photos

1. Apppuyez sur le bouton ( ) pour entrer dans le mode de lecture.

2. la dernière photo ou vidéo pris sera affichée. Utilisez les boutons gauche ou droit pour défiler la photo ou le vidéo.

3. en plein écran, appuyez sur le bouton T(

4. Pour voir les images en timbre, appuyez sur le bouton W(

5. Pour passer au mode zoom-in, apuyez sur le bouton SHUTTER, puis, utilisez les boutons haut/pain/gauche/droit.

6. Appuyez sur le bouton MENU ( ) dans le mode de lecture, appuyez encore pour maintenir jusqu’ç ce que les options de menu s’affichent. Sélectionnez SLIDE SHOW et sélectionnez le temps d’affichage désiré. Appuyez sur le bouton SHUTTER pour confirmer. Les images sauvegardées dans votre caméra ou votre carte micro SD seront affichés selon l’ordre automatiquement. Pour arrêter l’affichage, appuyez sur le bouton SHUTTER encore.

5.10 Lecture des vidéo

1. Lors de la lecture de vidéo, appuyez sur le bouton SHUTTER pour démarrer la lecture de vidéo et appuyez encore pour pause de lecture.

2. Appuyez sur le bouton droit pour avancer rapidement ou appuyez sur le bouton gauche pour rembobiner.

3. Appuyez sur le bouton pour arrêter.

4. Appuyez sur le bouton mode pour quitter.

5.11 Effacer photos et vidéo

Vous pouvez effacer une photo/vidéo, ou effacer toutes les photos/vidéo dans la mémoire. Respectez les instructions suviantes pour effacer une photo.

1. Appuyez sur le bouton ( ) pour entrer dans le mode de lecture.

2. Appuyez sur le bouton pour sélectionner la photo/video pour effacer.

3. Appuyez sur le bouton MENU/effacer( )et sélectionnez “Effacer cette photo (Video)” ou “Tout” .

4. Appuyez sur le bouton SHUTTER, puis, sélectionnez OK pour confirmer.

5. Appuyez sur le bouton mode pour quitter.

NOTE: Sélectionner “Tout” et appuyez sur le bouton SHUTTER pour confirmer, toutes les

photos et vidéos seront effacés.

6. Connecter à un PC

L’unité peut être connecté à un ordinateur comme un appareil de stockage compact et transférer des fichiers photo/video pour stockage.

) pour agrandire la photo.

(

)

7. Caractéristiques tech.

Capteur 10,0 Mega pixel CMOS senso

Résolution d'image

Objectif F/2.8 f = 8.5mm Profondeur foyer 0.5m. ~ Infinit Mode Marco 11cm - 18cm Zoom numérique 4x

Flash stroboscopique Intégré(Auto/Forcé/Désactivé Écran LCD 2.4 "écran couleur TFT Balance des blancs Auto / Lumière du jour / Nuageux / Fluorescent / Tungstène Mode vidéo Carte mémoire externe Prise en charge des cartes micro SD jusqu'à 32 Go Format de fichier Photo: JPEG, vidéo: AVI Retardateur 10 secondes Interface PC USB 2.0 Alimentation 2 x piles alcalines AAA

16.0 Méga pixels: (4608x3456)

10.0 Méga pixels: (3648x2736)

5.0 Mega Pixel: (2592x1944)

3.0 Mega Pixel: (2048x1536) VGA:

640x480

30fps VGA / QVGA 30fps @ avec la carte micro SD

8. Configuration requise

Système d'exploitation

CPU Pentium 4 / 3.0G ou plus rapide recommandé RAM 1 Go Mo de RAM (Vista: 2 Go Interface Port USB CD Pilote de CD-ROM

Win XP (SP3), Vista32/64 Win7 32/64 et Mac OS X 10.6.8 ou supérieur

9. Résolution des problèmes

Problème Cause Solution

Le caméra ne peut pas s’allumer

Les photos ne sont pas enregistrées.

Les piles sont vides. Les piles ne sont pas dans le bon sens.

La carte mémoire ou la mémoire interne n'est pas formatée correctement.

Insérez des piles neuves ou remettez les piles dans le bon sens de polarité.

Formatez la mémoire dans le mode paramètres de l'appareil. Voir paragraphe 5.3.

Disque amovible introuvable après avoir raccordé l'appareil à l'ordinateur.

Le flash ne marche pas. Les piles sont vides. Remplacez les deux piles

Les piles se vident très rapidement.

Les photos sont floues 1. L'appareil n'est pas

Mauvaise connexion. Vérifiez que tous les câbles sont

Pile incorrect ou vieux, usé Remplacez les deux piles

stable

2. L'objectif est sale

bien branchés et redémarrez l'ordinateur au besoin.

alcalines. 2xAAA

alcalines.

1. L'appareil doit rester stable jusqu'au bip sonore.

2. Nettoyez l'objectif avec un

chiffon doux et sec.

For EU only

Intova SP10

Bedienungsanleitung

Wichtiger Hinweis:

- Waschen Sie die Kamera immer mit klarem Wasser ab, wenn sie aus dem Meer oder dem Schwimmbad kommen.

- Öffnen Sie die Kamera (Batterie- oder Kartenfach) nur, wenn sie trocken ist.

1. Einleitung Ihrer Kamera

3M wasserdichtes Design

10.0 Mega-Pixel Sensorauflösung Digital Standbildkamera Digital Video Camcorder Integriertes Blitzlicht 4x Digital Zoom

2.4" TFT Farbe Bildschirm Micro SD Karte Unterstützung 2x AAA alkalische Batterien

2. Komponenten und Bedienungselemente

Auslöser

Hauptschalter

Ein/Aus Öse für

Trageschlaufe

Blitzlicht

Objektiv

Busy- Anzeiger

Makro-Umschalter

LCD-Bildschirm

AUF Menü-Modus: oben, Foto/Video/Vorschau-Modus: Digital Zoom in..

Abwärts Menü-Modus: unten, Foto/Video/Vorschau-Modus: Digital Zoom in..

Links / Blitzlicht

Rechts /

Wiedergabe

Modus Drücken Sie, FOTO/VIDEO Modus auszuwählen

Menü / löschen

Stativ Anschluss Dienen zur Befestigung der Kamera auf einem Stativ Mikro SD Karten

Steckplatz

USB Schnittstelle

Batterieraum Batterieraum für 2 x AAA Batterien

Drücken Sie diese Taste, um zu fotografieren oder Start / Stop von Aufnahme eines Videoclips, oder eine Änderungen des Menü Modus zu bestätigen. Betätigen Sie diese Taste, um einzuschalten; betätigen Sie die Taste nochmals, um auszuschalten. Öse für Befestigung der Trageschlaufe an der Kamera.

Verwenden Sie den integrierten Blitz, um den Aufnahmegegenstand bei Dunkelheit besser auszuleuchten (die optimale Blitzdistanz ist bis 1,5m) Dient der Aufnahme von Fotos und Kurzfilmen. Hinweis: Halten Sie das Objektiv stets sauber. Schmutz und Fingerabdrücke können die Aufnahmequalität negativ beeinflussen. Die Kamera führt einen Vorgang aus während der Indikator aufleuchtet. Makro-Modus: Verwenden Sie diesen Modus, um

Nahaufnahmen zu machen. (Distanz 11cm - 18cm).

Normal-Modus: Verwenden Sie diesen Modus, um Aufnahmen

in einer Entfernung von 0.5m – unendlich zu machen.

Anzeige von Fotoaufnahmen, Kurzvideos sowie der Einstellungen und des Funktionen-Menüs.

Dienen zur LINK Auswahl im Menü Modus. Dienen zur Blitz Funktion Auswahl im Fotographiemodus. Dienen zur Auswahltaste im Menü Modus. Mittel dieser Taste Wiedergabe Modus einzugehen.

durch Drucktaste die Kamera Einstellung einzugehen durch Drucktaste im Wiedergabe Modus um die Fotos/Videos zu löschen

SD Karte Lagerort

Mittels diese Verbindung können Sie Fotos und Videoclips auf einen Computer herunterladen.

3. Erklärung der Status-Symbole

Artikel Funktion Beschreibung

1 Modus ausgewählt

2 Flash-Indikator

Flash-Indikator

Modus-Anzeige

4 Selbstauslöser

5 Gewählte Auflösung

6 Die Bildqualität

7 Batterieanzeige

8 Zoom-Anzeige Zeigt den Zoomfaktor in Vorschau-Modus

Die Micro SD-Karte

Photographs Modus. Video-Modus.

Force-Blitz: Der Blitz ist auf in jeder Umgebung. Auto-Blitz: Die Kamera stellt fest, ob

the flash should be used or not. Der Blitz sollte verwendet werden soll oder nicht. Kein Blitz: Der Blitz ist ausgeschaltet.

Normal-Modus (0,5 m - unendlich).

Makromodus (11cm - 18cm). Zeigt die ausgewählte Einstellung für den Selbstauslöser 16M = 4608x3456; 10m = 3648x2736;; 5M = 2592x1944; 3M = 2048x1536; VGA = 640x480 Superfein. Fein. Normal.

Die Batterien sind voll.

Die Batterien sind leer.

Die Micro-SD-Karte eingelegt ist und wird als

Lager genutzt werden für Foto und Video

10 Weißabgleich Zeigt den gewählten Weißabgleich-Modus

11 Foto / Video-Zähler

4. Technische Details für die kamera-Einstellungen

Einstellungen

Auflösung 16M Pixel Auflösung

Qualität Superfein / Fein / Normal Einstellung der Bildqualität Metering Center / Multi / Spot Metering-Einstellung Weißabgleich Auto Automatischer Weißabgleich

Foto

ISO Auto/100/200/400/800 Wahl der Empfindlichkeit

Belichtung

Selbstauslöser Ein / Aus Selbstauslöser-Einstellung Schärfe Hart / Normal / Soft Einstellung für die Schärfe

Effect (Vorschau)

Effect (Wiedergabe)

Datumsstempel Ein / Aus Datumsstempel-Einstellung Quick View Ein / Aus Schnellansicht-Funktion

Video

Videogröße

Foto-Modus: Nein. von Aufnahmen, die gemacht werden können. Video-Modus: Aufnahmezeit in Sekunden ..

4608x3456

10.0M Pixel Auflösung 3648x2736;

5.0M Pixel Auflösung 2592x1944

3.0M Pixel Auflösung 2048 x 1536 VGA-Auflösung 640 x 480

Tageslicht

Bewölkt

Wolfram Weißabgleich für Kunstlicht gewählt

Fluoreszierend

± 2,0, ± 1,7, ± 1,3, ± 1,0, ± 0,7, ± 0,3, 0

Normal / B & W / Sepia / Negativ / Lomo / Bleistiftskizze / Rot / Grün / Blau / Vivid B & W / Sepia / Negativ / Mosaik / Rot / Grün / Blau

VGA 640 x 480 QVGA 320 x 240

Weißabgleich für Tageslicht Umgebung ausgewählt Weißabgleich für Bewölkung Umgebung ausgewählt

Weißabgleich für Leuchtstoffröhren Umgebung ausgewählt

Belichtungseinstellung

Effect-Einstellung

Video Auflösung

Auto Automatischer Weißabgleich

Tageslicht

Weißabgleich

Klingt Aus / Ein Klingt Einstellung

Frequenz 50Hz / 60Hz

Power Save

Sprache

Setup-

Datum / Zeit

Format Ja / Nein

Alles zurücksetzen

Version

Hinweis: Die Kamera wird die letzte Einstellung bleibt, wenn es ausgeschaltet ist.

Bewölkt

Wolfram Weißabgleich für Kunstlicht gewählt

Fluoreszierend

Aus / 1Minute / 3 Minutenv Deutsch / Englisch / Italienisch / Portugiesisch / Französisch / Spanisch / Japanisch JJ / MM / DD; DD / MM / JJ MM / TT / JJ;

Ja / Nein Setzen Sie alle Einstellungen

Weißabgleich für Tageslicht Umgebung ausgewählt Weißabgleich für Bewölkung Umgebung ausgewählt

Weißabgleich für Leuchtstoffröhren Umgebung ausgewählt

Wählen Netzfrequenz an Ihrem Standort

Automatische Abschaltung Auswahl

Anzeige Sprachauswahl

Datum oder Uhrzeit

Formatieren Sie die Speicherkarte Standortauswahl.

Sehen Sie sich die Firmware-Version

5. Der Einsatz der Kamera

5.1 Batterien Installation

1. Öffnen Sie das Batteriefach.

2. Legen Sie 2 Alkaline-Batterien des Typs “AAA” in die Kamera ein.

3. Schließen Sie die Batterieabdeckung.

5.2 Speicherkarte installieren (nicht mitgeliefert)

Diese Kamera hat einen eingebauten internen Speicher. Dieser Speicher kann mit einer Micro SD Speicherkarte erweitert werden (nicht im Lieferumfang mitgeliefert). Nach folgenden Anweisungen, um die optionale SD Speicherkarte in die Kamera einzulegen.

1. Schalten Sie die Kamera zuerst aus.

2. die Karte Stange zu eröffnen

3. Führen Sie die SD-Karte in die Kamera ein. Achtung: Es gibt nur eine richtige Richtung, um die Micro SD Speicherkarte in den Steckplatz

einzusetzen. Es ist verboten, mit Kraft die Karte in den Steckplatz zu schieben, sonst kann es sowohl die Kamera als auch die Mikro SD Speicherkarte beschädigen.

Hinweis: Die Mikro SD Speicherkarte muss vor der Aufnahme formatiert werden. Lesen Sie die

folgenden Abschnitte für weitere Informationen.

5.3 Formatieren der SD-Speicherkarte

1. Drücken Sie die Menütaste ( ) im Foto oder Video Modus.

2. Wählen Sie den Setup Modus durch der rechten Drücktaste.

3. Wählen Sie das Format Symbol durch der Drücktaste Verschluss, um zu bestätigen.

4. Wählen Sie Interner Speicher or SD Karte und drücken Sie dann die Taste Verschluss.

W( ) und drücken Sie die Taste

5.4 Einstellen der Bildauflösung

Diese Kamera kann Aufnahmen mit unterschiedlicher Bildauflösung erstellen.

1. Drücken Sie die Menütaste ( ) im Fotografiemodus, Wählen Sie das Symbol Auflösungen von der Taste Auflösung: VGA (640 x 480), 3M (2048 x 1536),

W ( ) und drücken Sie den Verschluss, um zu bestätigen.

5M (2592x1944), 10M (3648x2736);

2. 5 verschiedene Auflösungen werden angezeigt. Wählen Sie die gewünschte Auflösung, indem Sie die Taste nach oben oder unten drücken, und durch die Taste Verschluss die Auswahl zu bestätigen.

16M (4608x3456)

5.5 Fotos aufnehmen

1. Schalten Sie die Kamera ein.

2. Benutzen Sie den Makro Schalter, abhängig von der Entfernung zum Objekt, um die Entfernung korrekt einzustellen. Wählen Sie das Blumen Symbol ( ), wenn Sie eine Nahaufnahme (11cm – 18cm) machen möchten. Wenn Sie Video oder Fotografie der Umgebung oder Personen (0,5 m - unendlich) aufnehmen wollen, wählen Sie den Makro Schalter in den normalen Modus aus ( ).

3. Wenn Sie unsicher sind, ob die Beleuchtung der Aufnahme ausreichend ist, dann schalt Sie den Automatik Blitz ( ) ein, indem Sie die Blitz Taste bestätigen. (Der Blitz wird nicht ausgelöst, wenn die Batterie dafür zu schwach ist).

4. Verwenden Sie den LCD Bildschirm, auf das fotografierenden Objekt zu zielen

5. Drücken Sie die Taste Verschluss und warten, bis die LCD Anzeige wieder einschaltet. Vorsicht: 1) Wir empfehlen kein Aufnahmen von schnell bewegten Objekten zu machen.

2) Das Bild könnte verzerrt aufgenommen werden, wenn Sie Aufnahmen aus einem schnell fahrenden Fahrzeug heraus machen.

5.6 Zoom in und out

Diese Kamera ist mit einem 4-fach Zoom ausgerüstet. Vergrößern oder Verkleinern ist durch Drücktaste nach oben oder unten realisiert, wird eine Nummer auf dem Display erscheint, 4-fach is die maximale Zoomverhältnis.

5.7 Selbstauslöser Einstellung

Sie können den Selbstauslöser Funktion benutzen im Falle des Aufnahmens von einem Foto für sich oder für ein Objekt ohne Blitzlicht. Stativ wird empfohlen.

1. Stellen Sie den Fotographiemodus ein.

2. Drücken Sie die MENÜ Taste ( ), wird das Menü dann angezeigt.

3. Drücken Sie die Taste W ( Verschluss zu bestätigen.

4. Drücken Sie die Taste W ( ), um die Delay Zeit einzustellen: 10s Timer.

5. Drücken Sie die Taste Verschluss zu bestätigen.Die Selbstauslöser Funktion ist nun einsatzbereit.

6. Zielen Sie auf das Objekt beim Aufnehmen.

7. Betätigen Sie den Verschluss, um eine Aufnahme zu machen.

Das Foto wird aufgenommen, nachdem der Timer die vorher gesetzte Delay Zeit erreicht

8. und die Kamera piept während der Verzögerungszeit.

Um Erschütterung der Kamera zu vermeiden, ein

), um Aufnahme Modus auszuwählen und durch die Taste

5.8 Aufnahme von Video-Clips

1. Betätigen Sie die Taste MODUS, um den Video Clip Modus ( ) auszuwählen.

2. Zur Einstellung der Auflösung, drücken Sie Menütaste ( ) und wählen Sie Auflösung, und drücken Sie die Taste Verschluss zu bestätigen. Zwei Auflösungen werden angezeigt. VGA (640 x 480), QVGA ( 320 x 240).

3. Betätigen Sie die Taste Verschluss, um die Video Aufnahme zu beginnen, und betätigen Sie die Taste Verschluss nochmals, um die Aufnahme wieder zu beenden. Der Video Clip wird als AVI Datei in der Kamera gespeichert.

5.9 Vorschau der Fotoaufnahmen

1. Drücken Sie die Taste ( ) in den Wiedergabe Modus einzustellen.

2. Das letzte Bild oder der letze Videoclip wird angezeigt. Drücken Sie die linke oder rechte Taste, um Fotos durchzublättern

3. Im Vollbildmodus, drücken Sie die Taste

4. Um Bilder in der Miniaturansicht anzuschauen,, drücken Sie die Taste

5. Zum wechseln des Bildes im Zoom-In Modus, drücken die Taste Verschluss, dann verwenden Sie die oben / unten / links / rechts Tasten.

6. Drücken Sie die Taste MENÜ ( ) im Wiedergabe Modus und erneut drücken und halten Sie die Taste MENÜ, bis die Menü Optionen anzeigt. Wählen Sie SLIDE SHOW und gewünschte Diashow Zeit aus und drücken Sie dann die Taste Verschluss zu bestätigen. Die Bilder in der Kamera wird gespeichert oder Ihre Mikro SD Karte wird automatisch in der Reihenfolge nach angezeigt werden. Um die Diaschau zu stoppen, drücken Sie Taste Verschluss.

T( ) um die Bildanzeige zu vergrößern

W( )

5.10 Video Clip Abspielen

1. Wenn die Videoclips anzeigen, drücken Sie die Taste Verschluss, um das Video zu spielen, und drücken Sie den Verschluss wieder, um die Wiedergabe zu unterbrechen.

2. Drücken Sie die rechte Taste, um vorwärts abzuspielen order durch linke Drucktaste zurückzuspulen.

3. Drücken Sie die Taste nach unten zu stoppen

4. Drücken Sie die Taste Modus zum Beenden.

5.11 Löschen der Fotos und Kurzvideos

Sie können eine einzelne Aufnahme/Video Clip oder alle Fotoaufnahmen/Video Clips von dem Speicher löschen. Beachten Sie die nachfolgenden Hinweise zum Löschen von Fotos aus dem Speicher.

1. Drücken Sie die Taste ( ), um die Wiedergabe Modus einzutreten.

2. Drücken Sie die linke oder rechte Taste, um ausgewähltes Foto/Videoclip zu löschen.

3. Drücken Sie die Taste MENÜ/Löschen ( ) und wählen Sie“Löschen dieses Bild (Video) ” oder “Alles”

4. Drücken Sie die Taste Verschluss und wählen Sie dann OK zu bestätigen.

5. Drücken Sie die Taste Modus zum Beenden. HINWEIS: Wählen Sie "Alles" und drücken Sie die Taste Verschluss zu bestätigen, werden alle Bilder und Videos gelöscht.

6. Anschluss an PC

Das Gerät kann an dem Computer als Massenspeichergerät und Foto/Video Dateien

(

)

angeschlossen und übertragen werden.

7. Technische Daten

Sensor 10,0 Megapixel CMOS Senso

Bildauflösung

Objektiv F/2.8 f = 8.5mm Schärfebereich 0,5 m. ~ Unendlich Makro-Modus 11cm - 18cm Digitaler Zoom 4x Blitz Built-in (Auto / Ein / Aus)

LCD-Bildschirm 2,4 "TFT-Farbdispla Weißabgleich Auto / Tageslicht / Bewölkt / Neonlicht / Kunstlicht Video-Modus 30fps @ VGA / QVGA mit 30fps @ micro SD-Karte Externe Speicherkarten Dateiformat Bilder: JPEG, Video: AVI Selbstauslöser 10 Sekunden PC-Schnittstelle USB 2.0 Stromversorgung 2 x AAA Alkaline-Batterien

16,0 Megapixel (4608x3456) 10,0 Megapixel (3648x2736) 5,0 Megapixel (2592x1944) 3,0 Megapixel (2048x1536)

640x480

VGA:

Unterstützt Micro SD Karten bis zu 32GB

8. Systemanforderungen

Betriebssystem Win XP (SP3), Vista32/64 Win7 32/64 und Mac OS X 10.6.8 oder höher

CPU Pentium 4 / 3,0 G oder schneller empfohlen RAM 1 GB MB RAM (Vista: 2 GB Schnittstelle USB-Anschluss CD CD-ROM-Treibe

9. Störungssuche

Störung Ursache Abhilfe

Die Kamera kann nicht eingeschaltet werden.

Fotos können bei der Aufnahme nicht gespeichert werden.

Wechsellaufwerk kann nach dem Anschluss der Kamera an den Computer nicht gefunden werden.

Blitz funktioniert nicht. Batterie ist zu schwach. Ersetzen durch neue 2xAAA alkaline

Batterien sind sehr schnell leer.

Fotos sind unscharf 1. Die Kamera wurde nicht

Schwache Batterie. Batterie wurde verkehrt eingelegt.

Die Speicherkarte, oder der integrierte Speicher wurden nicht korrekt formatiert.

Verbindung Fehler. Stellen Sie sicher, dass alle

Falsche oder alte, verbrauchte Batterien

ruhig gehalten.

2. Das Objektiv ist verschmutzt.

Alle Batterien korrekt einlegen und auswechseln.

Formatieren Sie den Speicher im SETUP-Modus für die Kamera. Bitte beachten Sie Abschnitt 5.3.

Kabelverbindungen sicher und korrekt ausgeführt wurden, und führen Sie einen Neustart des Computers aus, falls nötig.

Batterien

Ersetzen durch neue 2xAAA alkaline Batterien

1. Halten Sie die Kamera bei der Aufnahme so ruhig wie möglich bis Sie einen Piepton hören.

2. Reinigen Sie das Objektiv mittels

eines weichen, trockenen Tuchs.

For EU only

Intova SP10

Bedienungsanleitung

Wichtiger Hinweis:

- Waschen Sie die Kamera immer mit klarem Wasser ab, wenn sie aus dem Meer oder dem Schwimmbad kommen.

- Öffnen Sie die Kamera (Batterie- oder Kartenfach) nur, wenn sie trocken ist.

1. Einleitung Ihrer Kamera

3M wasserdichtes Design

10.0 Mega-Pixel Sensorauflösung Digital Standbildkamera Digital Video Camcorder Integriertes Blitzlicht 4x Digital Zoom

2.4" TFT Farbe Bildschirm Micro SD Karte Unterstützung 2x AAA alkalische Batterien

2. Komponenten und Bedienungselemente

Auslöser

Hauptschalter

Ein/Aus Öse für

Trageschlaufe

Blitzlicht

Objektiv

Busy- Anzeiger

Makro-Umschalter

LCD-Bildschirm

AUF Menü-Modus: oben, Foto/Video/Vorschau-Modus: Digital Zoom in..

Abwärts Menü-Modus: unten, Foto/Video/Vorschau-Modus: Digital Zoom in..

Links / Blitzlicht

Rechts /

Wiedergabe

Modus Drücken Sie, FOTO/VIDEO Modus auszuwählen

Menü / löschen

Stativ Anschluss Dienen zur Befestigung der Kamera auf einem Stativ Mikro SD Karten

Steckplatz

USB Schnittstelle

Batterieraum Batterieraum für 2 x AAA Batterien

Nahaufnahmen zu machen. (Distanz 11cm - 18cm).

Normal-Modus: Verwenden Sie diesen Modus, um Aufnahmen

in einer Entfernung von 0.5m – unendlich zu machen.

Anzeige von Fotoaufnahmen, Kurzvideos sowie der Einstellungen und des Funktionen-Menüs.

Dienen zur LINK Auswahl im Menü Modus. Dienen zur Blitz Funktion Auswahl im Fotographiemodus. Dienen zur Auswahltaste im Menü Modus. Mittel dieser Taste Wiedergabe Modus einzugehen.

durch Drucktaste die Kamera Einstellung einzugehen durch Drucktaste im Wiedergabe Modus um die Fotos/Videos zu löschen

SD Karte Lagerort

Mittels diese Verbindung können Sie Fotos und Videoclips auf einen Computer herunterladen.

3. Erklärung der Status-Symbole

Artikel Funktion Beschreibung

1 Modus ausgewählt

2 Flash-Indikator

Flash-Indikator

Modus-Anzeige

4 Selbstauslöser

5 Gewählte Auflösung

6 Die Bildqualität

7 Batterieanzeige

8 Zoom-Anzeige Zeigt den Zoomfaktor in Vorschau-Modus

Die Micro SD-Karte

Photographs Modus. Video-Modus.

Force-Blitz: Der Blitz ist auf in jeder Umgebung. Auto-Blitz: Die Kamera stellt fest, ob

the flash should be used or not. Der Blitz sollte verwendet werden soll oder nicht. Kein Blitz: Der Blitz ist ausgeschaltet.

Normal-Modus (0,5 m - unendlich).

Makromodus (11cm - 18cm). Zeigt die ausgewählte Einstellung für den Selbstauslöser 16M = 4608x3456; 10m = 3648x2736;; 5M = 2592x1944; 3M = 2048x1536; VGA = 640x480 Superfein. Fein. Normal.

Die Batterien sind voll.

Die Batterien sind leer.

Die Micro-SD-Karte eingelegt ist und wird als

Lager genutzt werden für Foto und Video

10 Weißabgleich Zeigt den gewählten Weißabgleich-Modus

11 Foto / Video-Zähler

4. Technische Details für die kamera-Einstellungen

Einstellungen

Auflösung 16M Pixel Auflösung

Qualität Superfein / Fein / Normal Einstellung der Bildqualität Metering Center / Multi / Spot Metering-Einstellung Weißabgleich Auto Automatischer Weißabgleich

Foto

ISO Auto/100/200/400/800 Wahl der Empfindlichkeit

Belichtung

Selbstauslöser Ein / Aus Selbstauslöser-Einstellung Schärfe Hart / Normal / Soft Einstellung für die Schärfe

Effect (Vorschau)

Effect (Wiedergabe)

Datumsstempel Ein / Aus Datumsstempel-Einstellung Quick View Ein / Aus Schnellansicht-Funktion

Video

Videogröße

Foto-Modus: Nein. von Aufnahmen, die gemacht werden können. Video-Modus: Aufnahmezeit in Sekunden ..

4608x3456

10.0M Pixel Auflösung 3648x2736;

5.0M Pixel Auflösung 2592x1944

3.0M Pixel Auflösung 2048 x 1536 VGA-Auflösung 640 x 480

Tageslicht

Bewölkt

Wolfram Weißabgleich für Kunstlicht gewählt

Fluoreszierend

± 2,0, ± 1,7, ± 1,3, ± 1,0, ± 0,7, ± 0,3, 0

Normal / B & W / Sepia / Negativ / Lomo / Bleistiftskizze / Rot / Grün / Blau / Vivid B & W / Sepia / Negativ / Mosaik / Rot / Grün / Blau

VGA 640 x 480 QVGA 320 x 240

Weißabgleich für Tageslicht Umgebung ausgewählt Weißabgleich für Bewölkung Umgebung ausgewählt

Weißabgleich für Leuchtstoffröhren Umgebung ausgewählt

Belichtungseinstellung

Effect-Einstellung

Video Auflösung

Auto Automatischer Weißabgleich

Tageslicht

Weißabgleich

Klingt Aus / Ein Klingt Einstellung

Frequenz 50Hz / 60Hz

Power Save

Sprache

Setup-

Datum / Zeit

Format Ja / Nein

Alles zurücksetzen

Version

Hinweis: Die Kamera wird die letzte Einstellung bleibt, wenn es ausgeschaltet ist.

Bewölkt

Wolfram Weißabgleich für Kunstlicht gewählt

Fluoreszierend

Aus / 1Minute / 3 Minutenv Deutsch / Englisch / Italienisch / Portugiesisch / Französisch / Spanisch / Japanisch JJ / MM / DD; DD / MM / JJ MM / TT / JJ;

Ja / Nein Setzen Sie alle Einstellungen

Weißabgleich für Tageslicht Umgebung ausgewählt Weißabgleich für Bewölkung Umgebung ausgewählt

Weißabgleich für Leuchtstoffröhren Umgebung ausgewählt

Wählen Netzfrequenz an Ihrem Standort

Automatische Abschaltung Auswahl

Anzeige Sprachauswahl

Datum oder Uhrzeit

Formatieren Sie die Speicherkarte Standortauswahl.

Sehen Sie sich die Firmware-Version

5. Der Einsatz der Kamera

5.1 Batterien Installation

1. Öffnen Sie das Batteriefach.

2. Legen Sie 2 Alkaline-Batterien des Typs “AAA” in die Kamera ein.

3. Schließen Sie die Batterieabdeckung.

5.2 Speicherkarte installieren (nicht mitgeliefert)

1. Schalten Sie die Kamera zuerst aus.

2. die Karte Stange zu eröffnen

3. Führen Sie die SD-Karte in die Kamera ein. Achtung: Es gibt nur eine richtige Richtung, um die Micro SD Speicherkarte in den Steckplatz

einzusetzen. Es ist verboten, mit Kraft die Karte in den Steckplatz zu schieben, sonst kann es sowohl die Kamera als auch die Mikro SD Speicherkarte beschädigen.

Hinweis: Die Mikro SD Speicherkarte muss vor der Aufnahme formatiert werden. Lesen Sie die

folgenden Abschnitte für weitere Informationen.

5.3 Formatieren der SD-Speicherkarte

1. Drücken Sie die Menütaste ( ) im Foto oder Video Modus.

2. Wählen Sie den Setup Modus durch der rechten Drücktaste.

3. Wählen Sie das Format Symbol durch der Drücktaste Verschluss, um zu bestätigen.

4. Wählen Sie Interner Speicher or SD Karte und drücken Sie dann die Taste Verschluss.

W( ) und drücken Sie die Taste

5.4 Einstellen der Bildauflösung

Diese Kamera kann Aufnahmen mit unterschiedlicher Bildauflösung erstellen.

1. Drücken Sie die Menütaste ( ) im Fotografiemodus, Wählen Sie das Symbol Auflösungen von der Taste Auflösung: VGA (640 x 480), 3M (2048 x 1536),

W ( ) und drücken Sie den Verschluss, um zu bestätigen.

5M (2592x1944), 10M (3648x2736);

2. 5 verschiedene Auflösungen werden angezeigt. Wählen Sie die gewünschte Auflösung, indem Sie die Taste nach oben oder unten drücken, und durch die Taste Verschluss die Auswahl zu bestätigen.

16M (4608x3456)

5.5 Fotos aufnehmen

1. Schalten Sie die Kamera ein.

4. Verwenden Sie den LCD Bildschirm, auf das fotografierenden Objekt zu zielen

5. Drücken Sie die Taste Verschluss und warten, bis die LCD Anzeige wieder einschaltet. Vorsicht: 1) Wir empfehlen kein Aufnahmen von schnell bewegten Objekten zu machen.

2) Das Bild könnte verzerrt aufgenommen werden, wenn Sie Aufnahmen aus einem schnell fahrenden Fahrzeug heraus machen.

5.6 Zoom in und out

5.7 Selbstauslöser Einstellung

Sie können den Selbstauslöser Funktion benutzen im Falle des Aufnahmens von einem Foto für sich oder für ein Objekt ohne Blitzlicht. Stativ wird empfohlen.

1. Stellen Sie den Fotographiemodus ein.

2. Drücken Sie die MENÜ Taste ( ), wird das Menü dann angezeigt.

3. Drücken Sie die Taste W ( Verschluss zu bestätigen.

4. Drücken Sie die Taste W ( ), um die Delay Zeit einzustellen: 10s Timer.

5. Drücken Sie die Taste Verschluss zu bestätigen.Die Selbstauslöser Funktion ist nun einsatzbereit.

6. Zielen Sie auf das Objekt beim Aufnehmen.

7. Betätigen Sie den Verschluss, um eine Aufnahme zu machen.

Das Foto wird aufgenommen, nachdem der Timer die vorher gesetzte Delay Zeit erreicht

8. und die Kamera piept während der Verzögerungszeit.

Um Erschütterung der Kamera zu vermeiden, ein

), um Aufnahme Modus auszuwählen und durch die Taste

5.8 Aufnahme von Video-Clips

1. Betätigen Sie die Taste MODUS, um den Video Clip Modus ( ) auszuwählen.

5.9 Vorschau der Fotoaufnahmen

1. Drücken Sie die Taste ( ) in den Wiedergabe Modus einzustellen.

2. Das letzte Bild oder der letze Videoclip wird angezeigt. Drücken Sie die linke oder rechte Taste, um Fotos durchzublättern

3. Im Vollbildmodus, drücken Sie die Taste

4. Um Bilder in der Miniaturansicht anzuschauen,, drücken Sie die Taste

5. Zum wechseln des Bildes im Zoom-In Modus, drücken die Taste Verschluss, dann verwenden Sie die oben / unten / links / rechts Tasten.

T( ) um die Bildanzeige zu vergrößern

W( )

5.10 Video Clip Abspielen

1. Wenn die Videoclips anzeigen, drücken Sie die Taste Verschluss, um das Video zu spielen, und drücken Sie den Verschluss wieder, um die Wiedergabe zu unterbrechen.

2. Drücken Sie die rechte Taste, um vorwärts abzuspielen order durch linke Drucktaste zurückzuspulen.

3. Drücken Sie die Taste nach unten zu stoppen

4. Drücken Sie die Taste Modus zum Beenden.

5.11 Löschen der Fotos und Kurzvideos

Sie können eine einzelne Aufnahme/Video Clip oder alle Fotoaufnahmen/Video Clips von dem Speicher löschen. Beachten Sie die nachfolgenden Hinweise zum Löschen von Fotos aus dem Speicher.

1. Drücken Sie die Taste ( ), um die Wiedergabe Modus einzutreten.

2. Drücken Sie die linke oder rechte Taste, um ausgewähltes Foto/Videoclip zu löschen.

3. Drücken Sie die Taste MENÜ/Löschen ( ) und wählen Sie“Löschen dieses Bild (Video) ” oder “Alles”

4. Drücken Sie die Taste Verschluss und wählen Sie dann OK zu bestätigen.

5. Drücken Sie die Taste Modus zum Beenden. HINWEIS: Wählen Sie "Alles" und drücken Sie die Taste Verschluss zu bestätigen, werden alle Bilder und Videos gelöscht.

6. Anschluss an PC

Das Gerät kann an dem Computer als Massenspeichergerät und Foto/Video Dateien

(

)

angeschlossen und übertragen werden.

7. Technische Daten

Sensor 10,0 Megapixel CMOS Senso

Bildauflösung

Objektiv F/2.8 f = 8.5mm Schärfebereich 0,5 m. ~ Unendlich Makro-Modus 11cm - 18cm Digitaler Zoom 4x Blitz Built-in (Auto / Ein / Aus)

16,0 Megapixel (4608x3456) 10,0 Megapixel (3648x2736) 5,0 Megapixel (2592x1944) 3,0 Megapixel (2048x1536)

640x480

VGA:

Unterstützt Micro SD Karten bis zu 32GB

8. Systemanforderungen

Betriebssystem Win XP (SP3), Vista32/64 Win7 32/64 und Mac OS X 10.6.8 oder höher

CPU Pentium 4 / 3,0 G oder schneller empfohlen RAM 1 GB MB RAM (Vista: 2 GB Schnittstelle USB-Anschluss CD CD-ROM-Treibe

9. Störungssuche

Störung Ursache Abhilfe

Die Kamera kann nicht eingeschaltet werden.

Fotos können bei der Aufnahme nicht gespeichert werden.

Wechsellaufwerk kann nach dem Anschluss der Kamera an den Computer nicht gefunden werden.

Blitz funktioniert nicht. Batterie ist zu schwach. Ersetzen durch neue 2xAAA alkaline

Batterien sind sehr schnell leer.

Fotos sind unscharf 1. Die Kamera wurde nicht

Schwache Batterie. Batterie wurde verkehrt eingelegt.

Die Speicherkarte, oder der integrierte Speicher wurden nicht korrekt formatiert.

Verbindung Fehler. Stellen Sie sicher, dass alle

Falsche oder alte, verbrauchte Batterien

ruhig gehalten.

2. Das Objektiv ist verschmutzt.

Alle Batterien korrekt einlegen und auswechseln.

Formatieren Sie den Speicher im SETUP-Modus für die Kamera. Bitte beachten Sie Abschnitt 5.3.

Kabelverbindungen sicher und korrekt ausgeführt wurden, und führen Sie einen Neustart des Computers aus, falls nötig.

Batterien

Ersetzen durch neue 2xAAA alkaline Batterien

1. Halten Sie die Kamera bei der Aufnahme so ruhig wie möglich bis Sie einen Piepton hören.

2. Reinigen Sie das Objektiv mittels

eines weichen, trockenen Tuchs.

For EU only

Intova SP10 Manual

IMPORTANT

-Non aprite mai il coperchio del vano alloggiamento pile, sott’acqua.

-Per una maggiore protezione dell’apparecchio, assicuratevi sempre che il coperchio del vano alloggiamento pile, sia ben chiuso ermeticamente.

-Subito dopo avere utilizzato l’apparecchio sott’acqua, sciacquatelo sotto l’acqua corrente, asciugatelo e riponetelo in un luogo asciuto.

1. Conoscere la vostra fotocamera digitale

Progetto “WaterProof” (SUB fino a 3m. di profondità senza l’uso di uno scafandro) Sensore 10.0 MegaPixel Fotocamera Digitale “Impermeabile” Videocamera Digitale “Impermeabile” Flash incorporato Zoom digitale 4X Schermo Display LCD 2.4" TFT a colori naturali Memoria interna integrata (32MB). Supporta schede Micro SD 2- pile Alcaline MiniStilo tipo AAA

2. Componenti

Otturatore

Pulsante on/off Premetelo p/accendere,premetelo di nuovo p/spengere.

Occhiello cinghia Occhiello p/cinghietta polso (corredo).

Flash

Obiettivo

Indicatore LED Quando è acceso la fotocamera è in funzione.

Pulsante Macro

Schermo LCD Visualizza foto, video clips, impostazione f.camera, Menu.

Pulsante SU’

Pulsante GIU’

Pulsante

SINISTRA/FLASH Pulsante

DESTRA/PLAYBACK

Pulsante Modalità Premetelo p/ selezionare la Modalità FOTO o VIDEO.

Menu/Delete(cancella)

Attacco Treppiede Per fissare la fotocamera al treppiede.

Fessura p/Micro SD Vano alloggiamento scheda Micro SD.

Interfaccia USB

Scomparto Pile Vano alloggiamento pile (2 x - AAA).

Premete questo pulsante per scattare la foto oppure per iniziare/terminare la registrazione di una video clip o per confermare i cambi in modalità Menu.

Utilizzate il flash p/dare maggiore luminosità al soggetto in condizioni di oscurità. (la distanza, flash-soggetto, consigliata è di circa 1,50m). Registra l’immagine che vogliamo catturare. Nota: Mantenete l’obiettivo pulito. Ricordate che sporcizia e ditate sulla lente, influiscono sulla qualità della foto.

Macro mode: Selezionate questa modalità per foto

ravvicinate (distanza consigliata 11cm - 18cm).

Normal mode: Selezionate invece questa modalità

per foto normali (distanza consigliata 0.5m – infinito.

Modalità Menu: Sù. Modalità: Foto/Video/Preview. Zoom-in digitale (avvicina il soggetto). Modalità Menu: Giù. Modalità: Foto/Video/Preview. Zoomout digitale (allontana il soggetto). P/ selezionare Sinistra in modalità Menu. P/ selezionare tipo di Flash quando si catturano immagini fotografiche. P/ selezionare Destra in modalità Menu. Premetelo p/ entrare in modalità Playback (riproduzione).

Premetelo p/ accedere alla modalità Impostazioni. Premetelo p/ cancellare foto e filmati in modalità Playback.

Per mezzo di questa connessione, potete scaricare le foto e le video clips sul computer.

3. Spiegazione delle icone sullo schermo LCD

Voce Funzione Descrizione

Modalità

selezionata

Indicatore flash

Normale / Macro

Indicatore della modalità

Autoscatto Mostra selezionato Autoscatto impostazione

Risoluzione

selezionata

Qualità

dell'immagine

Indicatore di batteria

Zoom Indicatore Indica il rapporto di zoom in modalità anteprima La scheda micro SD

indicazione Bilanciamento del

bianco

Foto / Video counter

Fotografie modalità. Video modalità.

Forza flash: Il flash è in qualsiasi ambiente. Flash automatico: La fotocamera determina

se il flash deve essere utilizzato o meno. No flash: Il flash è disattivato. Modalità Normale (0.5m - infinito). Macro mode (11cm - 18cm).

16M = 4608x3456, 3648x2736 = 10M;; = 5M 2592x1944, 2048x1536 = 3M; VGA = 640x480 Super fine. Fine. Normale.

Le batterie sono cariche. Le batterie sono scariche.

La scheda micro SD è inserita e sarà

utilizzato come deposito per FOTO e VIDEO Visualizza la modalità selezionata bilanciamento del bianco Modalità Foto: No. di immagini che possono essere adottate. Modalità Video: Il tempo di registrazione in un secondo ..

4. Impostazioni Fotocamera

Impostazioni

Risoluzione 16M pixel di risoluzione 4608x3456

Qualità

Metering Centro / Multi / Spot Metering impostazione

Bilanciamento del bianco

Foto

ISO Auto/100/200/400/800 Sensibilità selezione

Esposizione

Autoscatto On / Off Impostazione del timer di auto Nitidezza Hard / Normal / Soft Nitidezza impostazione

Effect (Anteprima)

Effect (Riproduzione ) Date Stamp On / Off Data Timbro impostazione Quick View On / Off Vista di impostazione rapida Dimensione

Video

filmato Bilanciamento del bianco

Pixel di risoluzione 10.0M 3648x2736;

5.0M pixel di risoluzione 2592x1944

3.0M pixel di risoluzione 2048 x 1536 Risoluzione VGA 640 x 480 Super Fine / Fine /

Normal

Auto

Luce del giorno

Nuvoloso

Tungsteno

Fluorescente

± 2.0 ± 1.7, ± 1,3, ± 1,0, ± 0,7, ± 0,3, 0

Seppia / Negativo / Lomo / Pencil Sketch / Rosso / Verde / Blu / Vivid B & W / Seppia / Negativo / Mosaico / Rosso / Verde / Blu

VGA 640 x 480 QVGA 320 x 240

Auto

Qualità immagine

Bilanciamento del bianco automatico Bilanciamento del bianco scelto per luce circostante Bilanciamento del bianco scelto per nuvoloso circostante Bilanciamento del bianco impostato per l'illuminazione al tungsteno Bilanciamento del bianco impostato per lampade fluorescenti circostante

Esposizione impostazione

L'impostazione della

Video impostazione della risoluzione Bilanciamento del bianco automatico

Luce del giorno

Nuvoloso

Tungsteno

Fluorescente

Suoni Off / On Impostazione dei suoni

Frequenza 50Hz / 60Hz

Risparmio energetico

Setup

Lingua

Date / Time

Formato Sì / No

Ripristina tutto Sì / No

Nota: La fotocamera mantiene le ultime impostazioni quando è spento.

Versione

Off / 1 minuto / 3 minuti

Inglese / tedesco / italiano / Portoghese / francese / spagnolo / Giapponese YY / MM / DD, DD / MM / AA MM / DD / YY;

Bilanciamento del bianco scelto per luce circostante Bilanciamento del bianco scelto per nuvoloso circostante Bilanciamento del bianco impostato per l'illuminazione al tungsteno Bilanciamento del bianco impostato per lampade fluorescenti circostante

Selezionare la frequenza di alimentazione nella propria zona Spegnimento automatico di selezione

Visualizzare la selezione della lingua

Data o tempo di presa

Formattare la selezione locazione di memoria. Ripristinare tutte le impostazioni Vedi la versione del firmware

5. Usare la fotocamera

5.1 Installazione pile

1. Aprite lo sportello del vano alloggiamento pile.

2. Inserite 2-pile alkaline tipo AAA.

3. Chiudete lo sportello del vano alloggiamento pile .

5.2 Inserire una scheda di memoria (non inclusa)

Questa fotocamera ha una memoria interna che può essere ampliata usando una scheda micro-SD (accessorio opzionale). Seguite queste istruzioni per l’inserimento della scheda.

1. Per prima cosa spengete l’apparecchio.

2. Aprite il vano alloggiamento pile.

3. Inserite la scheda micro SD nell’apposito slot premendola delicatamente a fondo.

Nota: C’è un unico lato per inserire la scheda. Non forzate la scheda per farla entrare, ciò

potrebbe danneggiare sia la scheda che la fotocamera.

Nota: La scheda micro SD deve essere formattata prima di scattare le foto.

5.3 Formattare la memoria interna o della scheda micro SD

1. Premi il pulsante menu ( ) in modalità Fotografia o Video.

2. Selezionate la modalità SET UP (impostazioni) per mezzo del tasto direzionale Destra .

3. Selezionate l’icona di formattazione premendo il pulsante pulsante di scatto (SHUTTER) per confermare.

4. Selezionate la memoria interna o la scheda, quindi confermate c/ il pulsante SHUTTER.

5.4 Impostare la risoluzione dell’immagine

La fotocamera può scegliere tra diverse soluzioni.

1. Premete il tasto menu ( ) in modalità fotografia, selezionate l’icona della risoluzione premendo il tasto

W ( ) quindi premete il pulsante di scatto (Shutter) per confermare.

W ( ) premete quindi il

Risoluzione: VGA (640 x 480), 3M (2048 x 1536),

2. 5 diverse risoluzioni appariranno sul display. Selezionate la risoluzione desiderata utilizzando i tasti SU o GIU’, quindi premete il pulsante di scatto per confermare.

5.5 Scattare le fotografie

1. Accendete la fotocamera.

2. A seconda della distanza del soggetto da fotografare, usate il tasto macro per regolare la distanza. Selezionate il simbolo del fiore , ( ) per riprese ravvicinate (11cm – 18cm). Se desiderate filmare, fotografare un panorama o delle persone (0.50m – infinito) posizionate il tasto macro sulla modalità NORMAL ( ) .

3. Se non siete sicuri che ci sia abbastanza luce, accendete il flash automatico ( ) premendo il pulsante flash. (Se le pile non sono sufficentemente cariche il flash non scatterà).

4. Usate lo shermo LCD per inquadrare e visualizzare il soggetto che volete fotografare.

5. Premete il pulsante di scatto (Shutter) per catturare l’immagine (foto). Il monitor LCD si spengerà.Tenete ferma la fotocamera fino a quando lo schermo non si riaccenderà.

Attenzione: 1) Evitate di fotografare soggetti che si muovono velocemente.

5.6 Zoom in e out (avvicinamento/allontanamento)

La fotocamera può zoomare in digitale fino a 4-volte il soggetto. Premendo i tasti SU’/GIU’, avvicinerete o allontanerete il soggetto inquadrato. Il rapporto della zoomata apparirà sul display (4x è il massimo rapporto d’ingrandimento consentito).

5M (2592x1944), 10M (3648x2736); 16M (4608x3456)

2) L’immagine di un soggetto in rapido movimento (es.: auto) può risultare sfocata.

5.7 Catturare fotografie con la funzione autoscatto

Potete usare l’autoscatto quando volete catturare un’immagine di voi stessi oppure quando

volete fotografare un oggetto senza flash. P/ evitare che la foto risulti mossa usate un treppiede.

1. Settate la fotocamera sulla modalità fotografia.

2. Premete il pulsante ( ). Il menu apparirà sul display.

3. Premete il pulsante W ( ) per selezionare la modalità”cattura”,premete Shutter p/ conferma.

4. Premete il pulsante

5. Premete il pulsate di scatto Shutter p/confermare. La funzione autoscatto è ora attivata.

6. Usate lo schermo LCD per inquadrare il soggetto.

7. Premete il pulsante di scatto (Shutter) per fotografare.

L’otturatore scatterà dopo i secondi pre-impostati. La camera emetterà un suono (bip)

8. durante questo intervallo di tempo.

5.8 Registrazione video (filmati)

W( ) per impostare l’intervallo di tempo: 10s .

1. Premete il pulsante MODE per selezionare la modalità video clip ( ) .

2. Per impostare la risoluzione, premete il pulsante menu ( ) e selezionate RISOLUZIONE, quindi premete il pulsante di scatto SHUTTER per confermare. Saranno visualizzate sullo schermo due risoluzioni: VGA (640 x 480), QVGA ( 320 x 240).

3. Premete SHUTTER p/ iniziare a registrare un filmato, premetelo di nuovo p/ terminare la registrazione. La video clip verrà salvata nella memoria della camera come un file di tipo AVI.

5.9 Riproduzione Fotografie (Playback)

1. Premete ( ) per accedere alla modalità Playback (riproduzione).

2. L’ultima foto (o video clip) catturata, sarà visualizzata sullo schermo. Utilizzate I pulsanti direzionali SINISTRA/DESTRA per scorrere le immagini.

3. Con l’immagine a tutto schermo, premete il pulsante

4. Per rivedere le immagini in modalità “thumbnail (formato francobollo), premete il tasto

W( ).

5. Per inquadrare un altro particolare in modalità zoom-in, premete il pulsante di scatto SHUTTER e usate I tasti direzionali sù/giù/sinistra/destra.

6. Premete il tasto MENU ( ) in modalità Playback, premetelo di nuovo fino a visualizzare le opzioni del MENU. Selezionate SLIDE SHOW e l’intervallo di tempo che desiderate avere tra una immagine e l’altra, quindi premete il tasto SHUTTER p/ confermare. Le foto salvate nella memoria della fotocamera o in quella della scheda micro SD appariranno automaticamente in sequenza sullo schermo. P/terminare lo Slide Show premete di nuovo il pulsante Shutter.

5.10 Playback (riproduzione) Video Clips (filmati)

1. Quando avete impostato un filmato premete il pulsante SHUTTER per iniziare la visione, quindi premetelo di nuovo per mettere in pausa la visione del filmato.

2. Premete il pulsante DESTRA p/ scorrere in Avanti, quello SINISTRA p/ tornare Indietro.

3. Premete il tasto GIU’ per terminare la riproduzione.

4. Premete il tasto Mode per uscire dalla modalità riproduzione.

T( ) per zoomare un particolare.

5.11 Cancellare (Delete) fotografie e video clips

Potete scegliere se eliminare una singola foto o un singolo filmato oppure eliminare tutte le foto ed i filmati presenti in memoria.. Seguite queste istruzioni per cancellare una fotografia:

1. Premete il pulsante ( ) per accedere alla modalità Playback.

2. Premete il tasto DESTRA/SINISTRA p/selezionare la foto/video clip che vogliamo

cancellare.

3. Premete il tasto MENU/delete ( ) e selezionate “Cancella questa Foto(Video)” o “Tutto” .

4. Premete il tasto SHUTTER, quindi selezionate OK per confermare.

5. Premete il pulsante Mode(modalità) per uscire.

NOTA: Selezionando Cancella TUTTO (All) e premendo il tasto SHUTTER per confermare,

tutti i files saranno eliminati.

6. Connessione della fotocamera al PC

(

)

La fotocamera può essere collegata al PC come periferica di archiviazione di massa.

7. Specificazione

Sensore 10,0 Mega pixel sensore CMOS

Risoluzione dell'immagine

Lente F/2.8 f = 8,5 millimetri Messa a fuoco 0,5 m. ~ Infinit Macro mode 11cm - 18 centimetri Zoom digitale 4x Flash strobe Built-in (Auto / forza / off)

Display LCD 2,4 "TFT Display a colori Bilanciamento del bianco Auto / Luce diurna / Nuvoloso / Fluorescent / Tungsten Modalità Video 30fps @ VGA / QVGA @ 30fps con micro SD card Scheda di memoria esterna Formato file Foto: JPEG, Video: AVI Autoscatto 10 secondi Interfaccia PC USB 2.0 Alimentazione 2 batterie alcaline AAA

8. Requisiti di Sistema

Sistema operativo

CPU Pentium 4 / 3.0G o superiore consigliato RAM 1 GB MB di RAM (Vista: 2 GB Interfaccia Porta USB CD CD ROM

16.0 Mega pixel (4608x3456)

10.0 Mega pixel (3648x2736)

5.0 Mega pixel (2592x1944)

3.0 Mega pixel (2048x1536) 640x480

VGA

Supporta schede micro SD fino a 32GB

Win XP (SP3), Vista32/64 Win7 32/64 e Mac OS X 10.6.8 o superiore

9. Risoluzione dei problemi più frequenti

Problema Causa Soluzione

Impossibile accendere la fotocamera premendo il tasto accensione

Le foto non vengono salvate o vengono perse mentre scattate altre foto.

Non è possibile trovare il disco rimovibile dopo avere connesso la camera al PC tramite la porta USB

Il flash non funziona. La carica delle pile è molto

Le pile si scaricano velocemente.

Le foto sono mosse. 1. La fotocamera non è

Mancano le pile oppure non sono inserite correttamente.

La scheda di memoria o la memoria interna non sono state formattate correttamente.

Connessione fallita . Asicuratevi che tutti i cavi siano

scarsa.

State utilizzando pile non idonee, oppure sono usate o vecchie.

stata impugnata saldamente.

2. L’obiettivo è sporco.

Inserite o posizionate correttamente le pile .

Formattate la memoria nella modalità SETUP (impostazioni) della fotocamera. Riferitevi al paragrafo 5.3

collegati e bene inseriti quindi riavvivate il PC.

Sostituite le pile scariche con altrettante fresche. (2x Alcaline Mini-Stilo tipo AAA)

Sostituitele con 2-nuove pile Alcaline Mini-Stilo tipo AAA.

1. Tenete la fotocamera ferma quando scattate.

2. Pulite l’obiettivo con un

panno morbido e asciutto.

For EU only

Intova SP10 Manual

IMPORTANTE

- Não abra a porta da bateria sob a água.

- Feche a porta da bateria corretamente para melhor água de selagem.

- Enxágüe com água limpa depois de usada e mantê-lo seco para o armazenamento.

1. Conheça a sua câmera

Concepção impermeável de 3M Sensor de １0,0 mega pixels de resolução Câmara de fotográficas digitales Câmara de vídeo digital Built-in Light flash Zoom digital 4x Tela colorida de 2.4" TFT Suporte para cartão de micro SD Duas pilhas alcalinas AAA

2. Partes funcionais

Shutter

Poder ligado /

desligado botão

Correia de gancho Gancho para fixar a fita de pulso à câmera.

A luz do flash

Lente

Indicador ocupado Quando o indicador está piscando, a câmera está ocupada.

Interruptor Macro

Tela LCD Mostrar fotografias, clips de vídeo, máquina fotográfica e menu.

Para cima

Abaixo Modo de menu: Esquerda / luz do

Flash Direito /

Reprodução

Mode Pressione para selecionar modo FOTO / VIDEO.

Menu / Apagar

Conector de tripé Para fixar a câmera sobre tripé. Ranhura para cartão

de micro SD

Interface USB

Compartimento da

bateria

Pressione este botão para tirar fotografias ou iniciar / parar a gravação de um clipe de vídeo, ou confirmar as alterações no modo de menu.

Pressione este botão para ligar, pressione novamente para desligar.

Use o flash incorporado para dar o assunto iluminação extra se for no escuro circundante (a distância melhor do flash é recomendado em 1,5 m). Grava a imagem a ser tomada. Nota: Mantenha a lente limpa. Sujeira e impressões digitais irá afectar a qualidade da imagem.

Modo Macro: Selecione este modo para tirar fotografias de

close-up (distância de11centímetros-18 centímetros).

Modo Normal: Selecione este modo para tirar fotografias de

0,5 m - infinito.

Modo de menu: Para cima, modo de Ampliar.

Foto / Vídeo / Pré-estréia:

Abaixo, modo de Foto / Vídeo / Pré-estréia: Reduzir

Para a seleção ESQUERDA no modo de menu. Para a seleção de funções de luz de Flash no modo de foto. Para a seleção DIREITA no modo de menu. Pressioná-lo para entrar no modo de reprodução.

Pressione para entrar no modo de definição de câmara. Pressione para apagar as fotos e vídeos no modo de reprodução.

Local de armazenamento do cartão SD.

Pode baixar fotografias e clipes de vídeo a um computador através desta conexão.

Compartimento para 2 pilhas AAA.

3. Explicação dos ícones de status

Item Função Descrição

Modo selecionado

Indicador de flash

Normal / Macro

indicador do modo de

Temporizador Mostra a definição selecionada temporizador

Resolução selecionada

A qualidade da imagem

Indicador da bateria

O indicador de zoom Mostra o nível de zoom no modo de visualização A indicação micro

cartão SD

Balanço de branco Mostra o modo de balanço de branco selecionado

Foto / Vídeo contador

Fotografias de modo.

Modo de vídeos. Força flash: O flash é acesa em qualquer ambiente.

Auto flash: A câmera determina se

o flash deve ser usado ou não. Sem flash: O flash é desligado. O modo Normal (0,5 m - infinito). Modo Macro (11cm - 18cm).

16M = 4608x3456; 10M = 3648x2736;; 5M = 2592x1944, 3M = 2048x1536; VGA = 640x480 Super bem. Fine. Normal.

As baterias estão cheias. As baterias estão vazias.

O cartão micro SD é inserido e será utilizado como armazenamento para FOTO e VÍDEO

Modo Foto: Não. de imagens que podem ser tomadas. Modo de vídeo: Tempo de gravação em segundo ..

4. Detalhes de configuração da câmara

Resolução

Qualidade Super Fine / Fine / Normal

Medição Centro / Multi / Pontual Definição de Medição

Balanço de branco

Foto

Configurações

ISO Auto/100/200/400/800 Seleção de sensibilidade

Exposição

Temporizador On / Off Configuração temporizador Agudeza Difícil / Normal / Soft Definição de Nitidez

Efeito (Preview)

Efeito (Reprodução)

Carimbo de data On / Off Definição de carimbo de data Quick View On / Off Configuração de exibição rápida Tamanho do

Vídeo

Filme Balanço de

branco

Pixels de resolução 16M Pixels de resolução 10.0M 3648x2736;

5.0M pixel de resolução 2592x1944

3.0M pixel de resolução 2048 x 1536 Resolução VGA 640 x 480

Automático Balanço de branco automático

Luz do dia

Nublado

Tungstênio

Fluorescente

± 2,0, ± 1,7, ± 1,3, ± 1,0, ± 0,7, ± 0,3, 0

Normal / B & W / Sépia / Negativo / Lomo / Pencil Sketch / Vermelho / Verde / Azul / Vivid B & W / Sépia / Negativo Mosaico / / Vermelho / Verde / Azul

VGA 640 x 480 QVGA 320 x 240

Automático Balanço de branco automático

Luz do dia

4608x3456

Definição de qualidade de imagem

Balanço de branco selecionado para a luz do dia em torno Balanço de branco selecionado para nublado em torno Balanço de branco selecionado para uma iluminação de tungsténio

Balanço de branco selecionado para fluorescente ao redor

Definição de exposição

Configuração de efeito

Configuração de resolução de vídeo

Balanço de branco selecionado para a luz do dia em torno

Nublado

Tungstênio

Fluorescente

Sons Off / On Parece definição

Freqüência 50Hz / 60Hz

Economia de Energia

Instalação

Linguagem

Data / Hora

Formato Sim / Não

Repor tudo Sim / Não Repor todas as definições

Nota: A câmara continuará a ser a última configuração quando é desligado.

Versão Veja a versão do firmware

Off / 1 minuto / 3 minutos Desligamento automático seleção

Inglês / alemão / italiano / Português / Francês / Espanhol / Japonês YY / MM / DD; DD / MM / AA MM / DD / AA;

Balanço de branco selecionado para nublado em torno Balanço de branco selecionado para uma iluminação de tungsténio Balanço de branco selecionado para fluorescente ao redor

Selecione a freqüência de alimentação no seu local

Mostrar seleção de idioma

Definição de data ou hora

Formate a seleção local de memória.

5. Usando a câmera

5.1 Instalando as baterias

1. Abra a porta da bateria.

2. Inserir 2x AAA baterias alcalinas na câmera.

3. Feche a porta da bateria.

5.2 Inserindo um cartão de memória (não incluso)

Esta câmera possui memória interna embutida. Esta memória pode ser estendido com um cartão de memória Micro SD (não incluso). Siga as instruções abaixo para inserir o cartão de memória de micro SD à câmera.

1. Desligue a câmara primeiro.

2. Abra a porta da bateria.

3. Insira o cartão micro SD para a câmera. Note: Só existe uma direção correta para inserir o cartão de memória micro SD na ranhura.

Não force o cartão na ranhura do cartão de memória, pode a cartão de memória de câmera e micro SD.

Note: O cartão de memória micro SD deve ser formatada antes de tirar fotografias. Consulte

as secções seguintes para mais informações.

5.3 Formatar a memória ou o cartão micro SD

1. Pressione o botão de menu ( ) no modo FOTO ou VÍDEO.

2. Selecione o modo de instalação pressionando o botão direito.

3. Selecione o ícone do formato, pressione o botão W ( OBTURADOR para confirmar.

4. Selecione a memória interna ou cartão SD e confirma com o botão OBTURADOR.

5.4 Definir a resolução

A câmera pode ser configurada para diferentes resoluções.

1. Pressione o botão de menu ( ) no modo de foto, selecione o ícone de resoluções a tecla

2. 5 diferentes resoluções serão exibidos. Selecione a resolução desejada usando o botão de

5.5 Tirar fotos

) e pressione OBTURADOR para confirmar.

W ( Resoluções: VGA (640 x 480), 3M (2048 x 1536),

cima ou baixo e pressione o botão OBTURADOR para confirmar a seleção.

5M (2592x1944), 10M (3648x2736);

16M (4608x3456)

)e pressione o botão do

1. Ligue a câmera.

2. Dependendo da distância ao objeto a ser fotografado, usa a opção de macro para ajustar a distância.

Selecione o símbolo da flor ( ) se pretender tirar uma fotografia(11cm –18

cm). Se você deseja tomar um vídeo ou uma fotografia do ambiente ou pessoas(0.5m - infinito), definir o parâmetro macro ao modo normal ( ).

3. Se você não tem certeza se há bastante iluminação, ligar o flash automático ( ) pressionando o botão do flash. ativado).

4. Use a tela LCD para apontar o objeto que você deseja fazer fotografia.

5. Pressione o botão do OBTURADOR e aguarde até que o tela de LCD acender novamente.

Cuidado: 1) Tirar fotos de objetos em movimento rápido não é recomendado.

5.6 Ampliar e reduzir

A câmera pode ampliar em até 4 vezes. Ampliar ou reduzir premindo o botão para cima ou para baixo, um número aparecerá no visor,

4.x é o máximo de zoom.

5.7 Definição de temporizador

Pode usar a função de temporizador quando tirar uma fotografia de si mesmo ou quando tirar uma fotografia sem flash de um objeto. Para evitar a agitação da câmera, um tripé é recomendado.

1. Coloque a câmera no modo de foto.

2. Pressione o botão MENU ( ). O menu aparecerá.

3. Pressione o botão W(

4. Pressione o botão W(

5. Pressione o botão do OBTURADOR para confirmar. A função de temporizador está agora

6. Apontar ao objeto que você deseja levar foto.

7. Pressione o botão do OBTURADOR para tirar uma fotografia.

8. A foto será tirada depois de chegar à tempo de atraso de 10 segundos. A câmara emite

5.8 Gravar clips de vídeo

1. Pressione o botão MODO para seleccionar o modo de clip de vídeo ( ).

2. Para definir a resolução, Pressione o botão MENU ( ) e selecione a Resolução e

2) Imagem pode ser distorcida quando tirar fotos em um veículo em movimento.

botão OBTURADOR.

pronto para uso.

um sinal sonoro durante o tempo de atraso.

pressione o botão do OBTURADOR para confirmar.

VGA (640 x 480), QVGA ( 320 x 240).

(Se a energia da bateria é muito baixo, o flash não será

) para selecionar Modo de Captura e confirmar pressionando o

) para definir o tempo de atraso: 10S temporizador.

Duas resoluções serão exibidos.

3. Pressione o botão do OBTURADOR para iniciar a gravação do vídeo, pressione o botão do OBTURADOR para parar a gravação. O clip de vídeo vai agora ser salvos como um arquivo AVI na memória da câmera.

5.9 Reprodução de fotografias

1. Pressione o botão ( ) para entrar em modo de reprodução.

2. A última clipe de imagem ou vídeo será exibido. Use as teclas esquerda ou direita para percorrer as fotos e vídeos

3. Em tela cheia, pressione o botão T(

4. Para ver as imagens em miniatura, pressione o botão W(

5. Para mudar a imagem em modo de ampliar, pressione o botão do OBTURADOR usando os botões para cima / baixo / esquerda / direita.

6. Pressione o botão MENU ( ) no modo de reprodução, pressione novamente e segure o botão MENU até que as opções do menu exibido. Selecione a APRESENTAÇÃO DE SLIDES e selecione o tempo desejado de apresentação de slides. Pressione o botão do OBTURADOR para confirmar. As imagens guardadas na câmera ou no cartão micro SD serão exibidos em seqüência automaticamente. Para parar a apresentação de slides, pressione o botão OBTURADOR novamente.

5.10 Reprodução de clips de vídeo

1. Quando clips de vídeo são exibidos, pressione o botão do OBTURADOR para começar a jogar o vídeo e pressione o botão do OBTURADOR novamente para interromper a reprodução.

2. Pressione o botão direito para avançar ou pressione o botão esquerdo para retroceder.

3. Pressione o botão baixo para parar.

4. Pressione o botão de modo para sair.

5.11 Apagar clipes de fotografias e vídeo

Pode apagar um único clip de fotografia / vídeo, ou apagar todas clipes de fotografias e vídeo na memória. Siga as instruções abaixo para eliminar fotografia.

1. Pressione o botão ( ) para entrar no modo de reprodução.

2. Pressione o botão esquerdo ou direito para selecionar o clip de fotografia / vídeo.

3. Pressione o botão MENU / botão de excluir ( ou "Todos".

4. Pressione o botão do OBTURADOR e selecione OK para confirmar.

5. Pressione o botão de modo para sair.

NOTA: Selecione "Todos" e pressione o botão do OBTURADOR para confirmar, todas as fotos

e os vídeos serão apagados.

) para ampliar a foto.

) e selecione "Excluir esta imagem (vídeo)"

6. Ligar a um PC

(

)

O aparelho pode ser conectado ao computador como dispositivo de armazenamento e transfere os arquivos de vídeo ou foto ao armazenamento.

7. Especificações

Sensor 10,0 Mega pixel sensor CMOS

Resolução de imagem

Lentes F/2.8 f = 8,5 milímetros Faixa de Foco 0.5m. ~ Infinit Modo macro 11cm - 18 centímetros

Zoom digital 4x Dispositivo de Flashe Interno(Auto/Forca/inactivo LCD 2,4 "TFT display colorida

Balanço de branco Auto / Dia / Nublado / Tungstênio / Fluorescente Modo de vídeo 30fps @ VGA / 30 fps QVGA com cartão micro SD Cartão de memória externa Suporta cartões micro SD até 32GB

Formato de arquivo Imagem: JPEG, Vídeo: AVI Auto-temporizador 10 segundos Interface para PC USB 2.0

Fonte de energia 2 x pilhas alcalinas AAA

16.0 Mega pixels: (4608x3456)

10.0 Mega pixels: (3648x2736)

5.0 Mega pixels: (2592x1944)

3.0 Mega pixels: (2048x1536) VGA:

640x480

8. Exigência do sistema

Sistema operacionall Win XP (SP3), Vista32/64 Win7 32/64 e Mac OS X 10.6.8 ou superior

CPU Pentium 4 / 3.0G ou mais rápido recomendado RAM 1 GB MB RAM (Vista: 2 GB Interface Porta USB CD Driver CD-ROM

9. Solução de problemas

Problema Causa Solução

Não é possível ligar a câmera Baixa carga da

As fotos não podem ser salvos quando tirar fotos.

Não é possível localizar disco removível após conectar a câmera ao computador.

bateria.Bateria colocada no polaridades errado.

O cartão de memória ou built-in memória não foi formatado corretamente.

Falha de conexão. Certifique-se de todas as ligações

Instalar ou substituir a bateria corretamente.

Formate a memória no modo de configuração da câmera. Por favor, consulte a secção 5.3.

por cabo são garantidos e reinicie o computador se necessário.

Flash não funciona. A bateria está muito baixa. Substitua por duas novas pilhas

As baterias podem ser utilizadas até muito rápido.

As fotos são desfocadas 1. A câmera não for

Incorreta ou velha, usada, bateria

mantida estável

2. A lente da câmera está suja.

alcalinas AAA.

Substitua por duas novas pilhas alcalinas AAA.

1. Segure a câmera com firmeza até que emite um sinal sonoro quando tirar foto de vídeo.

2. Limpe a lente com um pano seco e macio.

For EU only

Intova SP10 取扱説明書

重要

- 水中でバッテリードアを開けないでください。

- 最大限の防水効果のため、完全にバッテリードアを閉じてください。

- 使用後にはきれいな水でカメラをすすぎ、乾燥させて保管してください。

1.カメラについて知る

水深 3 メートルの防水設計解像度 10.0 メガピクセルのセンサーデジタルスチルカメラデジタルビデオレコーダーフラッシュ内蔵 4 倍デジタルズーム

2.4 インチの TFT カラーディスプレイマイクロ SD カードに対応単 4 アルカリ電池 2 本使用

2.機能部品

1 シャッター

電源のオン/

オフボタンストラップ

フック

4 フラッシュ

5 レンズ

ビジーイン

ジケータ

マクロスイ

ッチ

8 液晶画面

9 アップ/テレ

ダウン/ワイ

ド

左/フラッシ

ュ

12 右/ 再生

13 モード

14 メニュー /

写真撮影またはビデオクリップ録音開始/停止、あるいはメニューモードでの変更確認にはこのボタンを押します。オンにするにはこのボタンを押します。またオフにするには少なくとも 2秒以上押します。またはこのボタンを押して LCD画面へのステータスアイコンの表示/非表示にします。

カメラにリストストラップを取り付けるためのフック。周囲が暗い場合は内蔵フラッシュを使用します (フラッシュに最適な

距離は1.5メートルです)。撮影画像を記録します。注:レンズは清潔に保ってください。汚れや指紋は画質に影響します。

インジケータが点滅しているときは、カメラはビジー状態です。

マクロモード:クローズアップ写真撮影 (11cm～ 18cmの距離)にはこのモードを選択します。

ノーマルモード:0.5m以上の距離から写真を撮るにはこのモード

を選択します。

写真、ビデオクリップ、カメラ設定とメニューを表示します。プレビューモード: テレ (ズームイン) にするにはこのボタンを押し

ます。メニューモード: 選択バーを上に出すにはこのボタンを押します。再生モード（写真): ズームインするにはこのボタンを押します。再生 (ビデオ再生) モード: ビデオの再生を開始/一時停止するにはこれを押します。プレビューモード: ワイド (ズームアウト) にはこのボタンを押します。メニューモード: 選択バーを下げるにはこのボタンを押します。再生モード（写真): ズームアウトするにはこのボタンを押します。再生モード: サムネイルモードにするにはこのボタンを押します。

メニューモード: 左側を選択するにはこのボタンを押します。再生モード: 前に戻るにはこのボタンを押します。写真の無限プレビューモード: フラッシュモードの切り替えにはこのボタンを押します (フラッシュはマクロモードでは使えません）。写真 (ズームイン) 再生モード : 写真の左側に移動するにはこれを押します。再生 (ビデオ再生) モード: ビデオの巻き戻しにはこれを押します。

再生モードに切り替えるにはこのボタンを押します。再生モード: 次に移動するにはこのボタンを押します。メニューモード: 右側の選択にはこのボタンを押します。写真 (ズームイン) 再生モード : 写真の右側に移動するにはこれを押します。再生 (ビデオ再生) モード: ビデオの早送りにはこれを押します。動画とスチルキャプチャモードの切り替えにはこのボタンを押します。再生モード：終了にはこのボタンを押します。写真 (ズームアップ) 再生モード : 写真の右側に移動するにはこれを押します。再生 (ビデオ再生) モード: ビデオを停止するにはこれを押します。

プレビューモード: 設定メニューを見るために押します。

削除

三脚コネク

タマイクロSD

カードスロット USBインター

フェイスバッテリー

コンパートメント

再生モード: 「ファイルを1つ/全て削除」モードにするにはこれを短時間押します。ファイルのコンパイルおよびシステム設定メニューに切り替えるにはそれよりも長い時間押し続けます。写真 (ズームイン) 再生モード : 写真の下部に移動するにはこれを押します。

カメラを三脚に固定します。

マイクロSDカードの挿入場所。

この接続によって、コンピュータに写真やビデオクリップをダウンロードすることができます。

単 4 のアルカリ電池 2 本のコンパートメント

3.ステータスアイコンの説明

項目

1 選択されたモード

2 フラッシュインジケータ

ノーマル/マクロ

モードインジケータ

4 セルフタイマー

機能説明

写真モード。

ビデオモード。

フォースフラッシュ:フラッシュはどんな環境でもオンです。自動フラッシュ:カメラが

フラッシュ使用の有無を判断します。

フラッシュなし:フラッシュはオフになっています。

ノーマルモード (0.5m 以上)。

マクロモード (11cm～18cm).

選択されたセルフタイマー設定を表示

5 選択された解像度

6 画質

7 バッテリーインジケータ

8 ズームインジケータ

マイクロSDカードのインジケ

ータ

10 ホワイトバランス

11 写真/ビデオカウンタ

4.カメラの詳細設定

海賊度 16 メガピクセル 4608x3456

解像度

画質計量センター/マルチ/スポット測光方式の設定

設定

写真

ホワイトバランス

ISO 自動/100/200/400/800 感度の選択露出設定セルフタイマーオン/オフセルフタイマー設定

シャープネスハード/ ノーマル/ ソフトシャープネスの設定

解像度 10.0 メガピクセル 3648x2736; 解像度 5.0 メガピクセル 2592x1944 解像度 3.0 メガピクセル 2048 x 1536 VGA 解像度 640 x 480 スーパーファイン/ファイン

ノーマル

自動自動ホワイトバランス太陽光

曇天

白熱灯

蛍光灯

±2.0、±1.7、±1.3、±1.0、 ±0.7、±0.3、0

16メガピクセル = 4608x3456; 10メガピクセル = 3648x2736;; 5メガピクセル = 2592x1944; 3メガピクセル = 2048x1536; VGA = 640x480 スーパーファイン。ファイン。ノーマル。

プレビューモードでズーム比を表示

マイクロSDカードが挿入されており、写真お

選択されたホワイトバランスモードを表示します写真モード:撮影できる写真の枚数。

ビデオモード:録画可能な時間。

バッテリーは完全に充電済みです。

バッテリーは空です。

よびビデオの保管場所として使用されます

画質設定

日中に選択されるホワイトバランス曇天の場合に選択されるホワイトバランス白熱灯照明の場合に選択されるホワイトバランス蛍光灯の場合に選択されるホワイトバランス

露出の設定

ノーマル/ 黒白/ セピア/

エフェクト (プレビュー)

エフェクト (再生)

日付印オン/ オフ日付印の設定クイックビューオン/ オフクイックビューの設定

ビデオサイズ

ビデオ

ホワイトバランス

サウンドオフ/オンサウンド設定周波数 50Hz / 60Hz 省エネルギーオフ/ 1 分間 /3 分間オートパワーオフの選択

セットアップ

言語

日付/時刻

フォーマットはい/ いいえ全てリセットはい/ いいえ全ての設定をリセットしますバージョン

注:カメラがオフになっているときは最後の設定のままです・

懐古調/ ロモ/ 鉛筆スケッチ/レッド/グリーン/ブルー /ビビッド黒白/ セピア/ 懐古調/モザイク/レッド/グリーン/ブルー

VGA 640 x 480 QVGA 320 x 240 自動自動ホワイトバランス

太陽光

曇天

白熱灯

蛍光灯

英語/ドイツ語/イタリア語/ ポルトガル語/フランス語/ スペイン語/日本語 YY/MM/DD、DD/MM/YY MM/DD/YY

エフェクトの設定

ビデオ解像度の設定

現在の場所によって電源の周波数を選択

表示言語の選択

日付または時刻の設定

メモリの保管場所の選択をフォーマットします。

ファームウェアのバージョンを表示します

5.カメラの使い方

5.1 電池を取り付ける

1. バッテリードアを開きます。

2. カメラに単 4 のアルカリ電池 2 本を入れます。

3. バッテリードアを閉じます。

5.2 メモリーカード (同梱されていません)を挿入する

このカメラには内蔵メモリーがありません。使用するマイクロSDメモリーカードは別売りです。次の指示に従って、カメラにマイクロSDメモリーカードを挿入します。

1. まずカメラの電源を切ります。

2. バッテリードアを開きます。

3. カメラにマイクロSDカードを挿入します。

注: スロットへのマイクロSDメモリーカードは正しい方向に挿入してください。カメラとマイクロSDメモリカードの両方が壊れる場合があるので、メモリーカードスロットに無理やり挿入しないでください。注:写真を撮る前にマイクロSDメモリーカードをフォーマットしてください。更に詳しい情報は次のセクションをご参照ください。

5.3 マイクロSDカードをフォーマットする

1. 写真またはビデオモードのメニューボタン ( ) を押します。

2. 右ボタンを押し続けてセットアップモードを選択します。

3. W( ) ボタンを押してフォーマットアイコンを選択し、シャッターボタンを押して

確定します。

4. SDメモリカードをフォーマットするにはシャッターボタンを押します。

5.4 解像度を設定する

カメラはさまざまな解像度に設定することができます。

1. 写真モードでメニューボタン ( ) を押し、るにはシャッターボタンを押します。

解像度:VGA (640 x 480)、3メガピクセル (2048 x 1536)、

5メガピクセル (2592x1944)、10メガピクセル (3648x2736)。 16メガピクセル (4608x3456)

W ( ) キーで解像度を選択し、確定す

2. 5種類の解像度が表示されます。選びたい解像度をアップまたはダウンボタンを使って選択するか、またはダウンボタンを使い、シャッターボタンを押して選択を確定します。

5.5 写真を撮影する

1. カメラの電源を入れます。

2. 撮影対象までの距離によって、マクロスイッチを使って距離を調整します。接写 (11cm

～18 cm)の場合は、花のシンボル ( ) を選択します。風景や人々 (0.5m以上）のビデオまたは写真を撮影したい場合は、マクロスイッチをノーマルモード ( ) に設定します。

3. 採光が十分でない場合はフラッシュボタンを押して自動フラッシュ( ) をオンにします。(バッテリーの)蓄電量が少な過ぎると、フラッシュは発光しません。

4. 液晶画面を使って、撮影対象に狙いを定めます。

5. シャッターボタンを押して液晶画面が再びオンになるまで待ちます。

注意：1) 高速移動する対象の撮影はお勧めしません。

2) 移動中の車中で撮影すると画像が乱れることがあります。

5.6 ズームインおよびアウト

カメラは4回までズームインすることができます。アップまたはダウンボタンを使ってズームインまたはアウトします。数字が画面に表示されます。 4倍が最大のズーム比です。

5.7 セルフタイマーの設定

自分自身を撮影する場合やフラッシュなしで写真撮影する場合にはセルフタイマー機能を使うことができます。カメラの揺れを防ぐには三脚の使用をお勧めします。

1. カメラを写真モードに設定します。

2. メニューボタン ( )を押します。メニューが表示されます。

W( ) ボタンを押してセルフタイマーを選択し、シャッターボタンを押して確定しま

3. す。

W( ) ボタンを押して｢オン｣オプションを選択します。

5. シャッターボタンを押して確定します。セルフタイマー機能を使う準備が整いました。

6. 撮影対象に狙いを定めます。

7. シャッターボタンを押して写真を撮ります。

8. タイマーが 10 秒間の遅延時間に達すると写真が撮影されます。カメラは遅延時間中、ビ

ープ音を鳴らします。

5.8 ビデオクリップの録画

1. モードボタンを押してビデオクリップモード ( ) を選択します。

2. 解像度を設定するには、メニュー (

ターボタンを押して確定します。2 種類の解像度が表示されます。 VGA (640 x 480)、QVGA ( 320 x 240)。

3. シャッターボタンを押して、ビデオ録画を開始し、右ボタンを押して一時停止、そしてシャッターボタンを再び押して録画を停止します。ビデオクリップはこれでカメラメモリの AVI ファイルとして保存されます。

) ボタンを押して解像度を選択してから、シャッ

5.9 写真の再生

1. ( ) ボタンを押して再生モードに切り替えます。

2. 最後に撮影した写真またはビデオクリップが表示されます。 W(

ルモードに切り替えます。右 /左 /上/下ボタを押して画像を選択し、シャッターボタンを押して表示します。

3. 全画面表示で、

4. ズームインモードで画像を移動するには、シャッターボタンを押して、それからモード /メニュー/左/右機能を使います。

5. 再生モードで、メニュー(

までボタンを押し続けます。スライドショーを選択し、好きなスライドショーの方法をセットアップします。シャッターボタンを押して確定します。マイクロ SD カードに保存された画像が自動的に順番に表示されます。スライドショーを停止するにはメニューボタンを押します。

6. メニュー ( ションが表示されるまで押し続けます。写真エフェクトを選択し、シャッターボタンを押します。上/下ボタンを押して好きなエフェクトを選択し、シャッターボタンを押して確定します。画像は別の画像として保存されます。

T( ) ボタンを押して写真をズームインします。

) ボタンを再度押して、メニューオプションが表示される

) ボタンを再生モードで押し、メニューボタンを再度押してメニューオプ

) を押してサムネイ

5.10 写真/ビデオの保護

マイクロ SD カードの写真/ビデオを誤って消去することを防ぐことができます。写真/ビデオを保護するには、次の指示に従います。

1. (

2. 左または右ボタンを押して、保護したい写真/ビデオクリップを選択します。

3. メニュー (

4. ｢個別に保護｣または｢全て｣を選択してシャッターボタンを押して確定します。

) ボタンを押して写真の再生モードに切り替えます。

プションが表示されるまで押し続けます。保護を選択して、シャッターボタンを押します。

) ボタンを再生モードで押して、さらに再度メニューボタンをメニューオ

5.11 写真のサイズ変更

撮影した写真を小さいサイズに変更して、別個の画像として保存することができます。写真をサイズ変更するには、次の指示に従います。

1. (

2. 左または右ボタンを押して、サイズ変更したい写真を選択します。

3. メニュー (

4. 新しいサイズを選択してシャッターボタンを押して確定します。画像は別の画像として

) ボタンを押して写真の再生モードに切り替えます。

) ボタンを再生モードで押し、メニューボタンを再度押してメニューオプ

ションが表示されるまで押し続けます。サイズ変更を選択してシャッターボタンを押して新しい画像サイズを選択します。

保存されます。

5.12 ビデオクリップの再生

1. ビデオクリップが表示されたら、ビデオを再生するには上ボタンを押します。一時停止するには再度上ボタンを押します。

2. 早送りには右ボタンを押します。巻き戻しには左ボタンを押します。

3. 停止して終了するにはモードボタンを押します。

5.13 写真とビデオクリップの削除

メモリの個別の写真/ ビデオクリップ、または全ての写真/ ビデオクリップを削除することができます。写真を削除するには、次の指示に従います。

1. (

) ボタンを押して再生モードに切り替えます。

2. 左または右ボタンを押して、削除したい写真/ビデオクリップを選択します。

3. メニュー/削除ボタン（ ) を押して、｢この画像(ビデオ)を削除する｣または｢全て｣を選択します。

4. シャッターボタンを押して確定します。

5. メニューボタンを押して終了します。

注: ｢全て｣を選択し、シャッターボタンを押して確定すると、全ての画像とビデオが削除されます。誤消去から保護されている写真は削除できません。写真を削除するには、

写真を非保護モード(セクション 5.10) に設定し、それからファイル削除の手順に従います。

6.PCへの接続

ユニットはマスストレージとしてコンピュータに接続し、写真/ビデオファイルを転送することができます。

7.製品仕様

センサー 10.0 メガピクセルの CMOS センサー

16.0 メガピクセル:(4608x3456)

画像解像度

レンズ F/2.8 f = 8.5mm ピントの合う範囲 0.5m 以上マクロモード 11cm～18cm デジタルズーム 4倍フラッシュストロボ内蔵 ( 自動 /強制 /オフ) 液晶画面 2.4 インチの TFT カラーディスプレイホワイトバランス自動 /太陽光/ 曇天 /蛍光灯/白熱灯ビデオモードマイクロ SD カードで 30fps@VGA / 30fps@QVGA 外部メモリカード 32GB までのマイクロ SD カードに対応ファイル形式画像:JPEG、ビデオ:AVI セルフタイマー 10 秒 PC インターフェイス USB 2.0

10.0 メガピクセル:(3648x2736)

5.0 メガピクセル:(2592x1944)

3.0 メガピクセル:(2048x1536) VGA:(640x480)

電源単4アルカリ電池2 本

8.システム要件

オペレーティングシステム Win XP (SP3)、Vista32/64 Win7 32/64 および Mac OS X 10.6.8

CPU Pentium 4 / 3.0G 以降を推奨 RAM 1 GB MB RAM (Vista :2 GB) インターフェイス USB ポート CD CD ROM ドライバ

以降

9.トラブルシューティング

問題原因解決方法

カメラの電源が入らないバッテリー残量が少ない。

写真撮影中に写真が保存できない

カメラをコンピュータに接続しても外付けディスクとしてみつからない。

フラッシュが動作しない。バッテリー残量が少な過ぎ

バッテリーの減り方が異様に早い。

写真がぼやけている 1.カメラの持ち方が不安定

バッテリーが間違った極性に配置されている

メモリーカードが正しくフォーマットされていない。

接続の失敗。全てのケーブルが正しく接続さ

る。

不正または古い、使い切られたバッテリー

2.カメラのレンズが汚い

バッテリーを取り替えるか、正しく配置します。

カメラのセットアップモードでメモリーをフォーマットします。セクション 5.3をご参照ください。

れていることを確認し、必要であればコンピュータを再起動してください。

新しい単 4 のアルカリ電池 2 本を交換してください。

単 4 のアルカリ電池 2 本を交換してください。

1.ビデオや写真撮影の時にはビープ音がするまでカメラをしっかり持ってください。

2.乾いた柔らかい布でレンズを

クリーニングします。

EU の場合のみ

www.intova.net

Intova Waterproof Digital Sports Camera Model# SP10

RoHS

Made in China

AM-AM2-IAA-7L-1

Intova SP10 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
