Aktualizováno 22.1.2013
PÍSKOVÁ FILTRACE
INTEX
NÁVOD K POUŽITÍ
1
Důležité bezpečnostní zásady
• Před instalací a použitím tohoto výrobku je nutné si pozorně přečíst, porozumět a řídit se veškerými
pokyny.
• Výrobek smí používat pouze dospělé osoby. Nepatří do ruky dětem.
• Pokud jsu v bazénu osoby nebo se bazén používá, nesmí být výrobek v provozu!
• Během provozu filtrace se nepřibližujte ke sběrači nečistot, zejména rukami nebo vlasy.
• Před začátkem seřizování, údržby nebo demontáže sběrače nečistot koše apod. vypněte filtrační zařízení
nebo jej odpojte od přívodu el. proudu.
• Pokud se bazén používá, odstraňte z něj všechny prostředky pro údržbu.
• Zařízení není určeno pro použití osobami se sníženými mentálními, fyzickými nebo smyslovými
schopnostmi. Totéž platí i u dětí a osob omámených léky, alkoholem nebo jinými návykovými látkami.
Nedodržení těchto upozornění může zapříčinit poškození majetku, úraz elektrickým
proudem, utonutí nebo smrt.
Všeobecné informace
Tato varování, pokyny a pravidla bezpečnosti představují pouze některá z možných rizik a nebezpečí
zábavních vodních zařízení a neuvádí všechna možná rizika a nebezpečí. Při pobytu ve vodě se řiďte
zdravým rozumem a úsudkem.
Filtrační systém se skládá z filtrační nádoby, která je vyrobena z vysoce kvalitního polypropylenu (PP). Je
beze švů, odolává korozi a běžně dostupným chemikáliím používaných v bazénech. Je vybavena odvod
novacím ventilem, tlakoměrem, vestavěnými komponenty filtrační nádoby včetně snadno ovladatelného 6-
ti čestného ventilu, který je zabudován do víka filtrační nádoby a motorem čerpadla s hrubým předfiltrem a
plastovou základnou pro montáž v místě instalace. Systém je vyroben z vysoce kvalitních materiálů při
přísném dodržování technických norem a prochází výstupní kontrolou.
Návod k použití obsahuje popis sestavení, instalace, spuštění, údržby, oprav a pokyny pro údržbu.
UPOZORNĚNÍ: Vyobrazení uvedená v tomto návodu jsou pouze ilustrativní a mohou se lišit
od skutečně dodaného výrobku.
2
Seznam dílů
POZNÁMKA: Nákres slouží pouze pro ilustrační účely. Nemusí přesně zobrazovat výrobek.
Před kompletací a zprovozněním výrobku věnujte prosím čas kontrole obsahu balení.
3
4
Technické parametry
Pískové filtračnízařízení odstraňuje pouze nečistoty rozptýlené ve vodě, ale nedezinfikuje vodu. Pro dezinfekci
bazénové vody použijte bazénovou chemii.
Montáž
Umístění a sestavení pískového filtračního zařízení:
- Zařízení musí být instalováno na pevné ploše
- Zařízení umístěte tak, aby bylo chráněno před počasím, mrazem, vlhkostí a zatopením.
- Zařízení musí být umístěno na osvětleném a dobře přístupném místě pro provádění běžného servisu.
- Motor čerpadla vyžaduje prostředí s volnou cirkulací vzduchu z důvodu vzduchového chlazení motoru.
Zařízení neinstalujte ve vlhkém nebo nevětraném prostředí.
Postup při sestavování hrubého předfiltru:
1.
Obsah balení si překontrolujte dle tohoto návodu.
2.
Pohybem proti směru otáčení hodinových ručiček odšroubujte kryt hrubého předfiltru (14) z těla hrubého
předfiltru. Vyjměte košík (1 6) a matici hrubého předfiltru (1 7) (viz. obr. 1).
3.
Nasaďte tělo hrubého předfiltru na sací otvor motoru (viz. obr. 2).
4.
Pohybem po směru otáčení hodinových ručiček našroubujte matici (17) na sací otvor motoru (viz. obr. 3.1 a
3.2).
5.
Košík (16) a kryt hrubého předfiltru (14) vraťte zpět na původní místo (viz. obr. 4.1 a 4.2).
Obr. 1
Obr. 2
5
Obr. 3.1
Obr. 3.2
Obr. 4.1
Obr. 4.2
Instalace pískové nadoby
1.
Umístěte podstavec nádoby na vybrané místo
2.
Umístěte nádobu na podstavec (viz. obr. 5.1)
3.
Připojte motor čerpadla s hrubým předfiltrem k podstavci (viz. obr. 5.2)
pozn.: Ujistěte se, že hadicový vstup do hrubého předfiltru je směrem k bazénu.
DŮLEŽITÉ: Výrobek může být připevněn k betonové základně nebo dřevěnému podstavci pro
zabránění náhodného převržení. Upevňovací otvory v podstavci mají průměr 6,4 mm a jsou od
sebe vzdáleny 160 mm. Použijte 2 šrouby a bezpečnostní matice s max. průměrem 6,4 mm (viz.
obr. 5.3)
Obr. 5.1
Obr. 5.2
Obr. 5.3
6
Naplnění pískem:
DŮLEŽITÉ: Používejte pouze originální bazénový křemičitý písek (zrnitost doporučená
výrobcem 0,6 - 1,2)
Pozn.: Před plněním nádoby pískem se ujistěte, že středová trubice s filtračními sítky je bezpečně upevněná na
dně nádoby a vertikálně umístěna přímo ve středu nádoby.
1.
Zakryjte vršek středové trubice ochranným krytem (6) a nasypte pomalu písek do nádoby
2.
Naplňte nádobu přibližně do 1/2, odstraňte ochranný kryt (6) z vrcholu středové trubice (viz. obr. 7)
3.
Rovnoměrně rozprostřete písek uvnitř nádoby, poté přilijte vodu, která zmírní tlak při sypání zbývajícího
písku. To zabrání přílišnému náhlému tlaku na středovou mřížku (viz. obr. 8). Umístěte ochranný kryt (6)
zpět a pokračujte v sypání písku.
4.
Písek musí být nasypán do úrovně mezi MIN a MAX značkami na středové trubici. Písek rovnoměrně
rozprostřete a uhlaďte rukou (viz. obr. 8 a 9)
5.
Odstraňte ochranný kryt (6)
6.
Opláchněte veškerý písek na horním okraji nádoby
DŮLEŽITÉ: Ještě před přistoupením k dalšímu kroku se ujistěte, že po nasypání veškerého
písku zůstala středová trubice (3) umístěná ve středu nádrže.
(viz. obr. 6)
Obr. 6
Obr. 8
Obr. 7
Obr. 9
Varování
Nesprávné sestavení ventilu a objímky nádoby může způsobit, že se tyto části tlakem
uvolní. Mohly by tak způsobit zranění, poškození majetku nebo i smrt.
7
Instalace 6ti cestného ventilu
1.
Pomalu nasaďte ventil na filtrační nádobu a ujistěte se, že nátrubek ventilu bezpečně zapadl středové
trubice (7) (viz. obr. 10)
Důležité:
bazénu) na ventilu směřuje k bazénu a přívodní přípojka (od čerpadla k ventilu) je souběžná s vývodem z
čerpadla (viz. obr. 11 )
2.
Umístěte těsnění ve tvaru L (11) na přívod ventilu a na vývod z čerpadla. Pohybem ve směru hodinových
ručiček připojte hadici (13) spojující čerpadlo a 6-ti čestný ventil (viz. obr. 12).
3.
Odstraňte šroub objímky a nasaďte objímku po obvodu spoje hrdla filtrační nádoby a 6-ti čestného ventilu,
potom opět připevněte šroub objímky a utáhněte (viz. obr. 1 3) křížovým šroubovákem (není součástí balení)
Obr. 10
U 6-ti čestného ventilu jsou hadicové přípojky. Ujistěte se, že vývodní přípojka (z filtrace do
Obr. 11
Obr. 12
Obr. 13
8
Postup při instalaci plunžrového ventilu se sítem a tryskou:
1.
Uchopte sítko a plunžrový ventil.
2.
Pohybem proti směru hodinových ručiček odšroubujte plunžrový ventil od spojky se závitem (26) (viz. obr.
14). Dbejte na to, abyste neztratili přechodové těsnění (23). Plunžrový ventil odložte na bezpečné místo.
3.
Pohybem proti směru hodinových ručiček odšroubujte matici sítka (24) od spojky se závitem (26). Ploché
těsnění (25) ponechejte na spojce se závitem (26).
4.
Nainstalujte sítko s plunžrovým ventilem do spodního průchodu v bazénu. Z vnitřní strany bazénu vložte
spojku se závitem (26) do jedné z vyříznutých děr tak, aby těsnění zůstalo na spojce z vnitřní strany bazénu.
5.
Matici sítka (24) nasměrujte plochou stranou proti vnější stěně bazénu a ve směru hodinových ručiček jí
našroubujte zpět na spojku se závitem (26) (viz. obr. 15).
6.
Pomocí prstů upevněte a utáhněte matici sítka (24) na spojku se závitem (26).
7.
Uchopte plunžrový ventil. Ujistěte se, že přechodové těsnění (23) je na svém místě.
8.
Ve směru hodinových ručiček našroubujte plunžrový ventil zpět na spojku se závitem (26) (viz. obr. 1 6).
9.
Zkontrolujte, zda je rukojeť plunžrového ventilu ve spodní pozici. Pokud ne, otočte a stlačte rukojeť ve
směru hodinových ručiček dolů tak, aby ve spodní pozici byla. Zabráníte tak odtoku vody při plnění bazénu,
(viz. obr. 17.1 a 17.2)
Obr. 14
Obr. 16
Obr. 15
Obr. 17.1
Obr. 17.2
9
Postup při instalaci plunžrového ventilu se sítem a tryskou přes
adaptér B:
1.
Uchopte sítko a plunžrový ventil.
2.
Pohybem proti směru hodinových ručiček odšroubujte plunžrový ventil (21 ) od spojky se závitem (26).
Dbejte na to, abyste neztratili přechodové těsnění (23).
3.
Nainstalujte na plunžrový ventil (21) s přechodovým těsněním (23) adaptér B (28) a dotáhněte.
4.
Nasaďte hrdlo adaptéru na průchod stěnou (29) a zajistěte převlečnou maticí.
5.
Zkontrolujte, zda je rukojeť plunžrového ventilu ve spodní pozici. Pokud ne, otočte a stlačte rukojeť ve
směru hodinových ručiček dolů tak, aby ve spodní pozici byla. Zabráníte tak odtoku vody při plnění bazénu.
Napojení filtračního okruhu:
1.
Jeden konec hadice s maticemi (12) připojte na sání (hrubý předfiltr). Druhý konec hadice připojte na
spodní plunžrový ventil se sítkem. Ujistěte se, že jsou matice na hadici dobře dotažené.
2.
Druhou hadicí s maticemi (12) propojte výpustní otvor 6-ti čestném ventilu a horní plunžrový ventil s
tryskou. Ujistěte se, že jsou matice na hadici dobře dotažené.
3.
Třetí otvor (DRAIN) na 6-ti čestném ventilu nasměrujte k přípojce vodovodního odpadu a spojte ho s ní
hadicí (není součástí balení). Před připojením hadice na třetí otvor (DRAIN) z něj odstraňte šroubovací
víčko.
4.
Filtrační zařízení je nyní připravena k filtrování vody.
10
Postup pro připojení filtrace pomocí standardní plovoucí hadice 0 32
nebo 38 mm.
Adaptér A (36) připojte na sání (hrubý předfiltr) a druhý adaptér na výpustní otvor 6-ti čestného ventilu.
Hadice nasuňte na adaptéry a upevněte je pomocí hadicové spony. Hadici připojenou na sání zapojte k otvoru
sání v bazénu. Druhou hadici, která vede od 6-ti čestného ventilu, připojte k přívodu vody do bazénu.
Jednotlivé funkce 6-ti čestného ventilu:
Obr. 18
Obr. 19
Obr. 20
11
Obr. 21
Obr. 23
Obr. 22

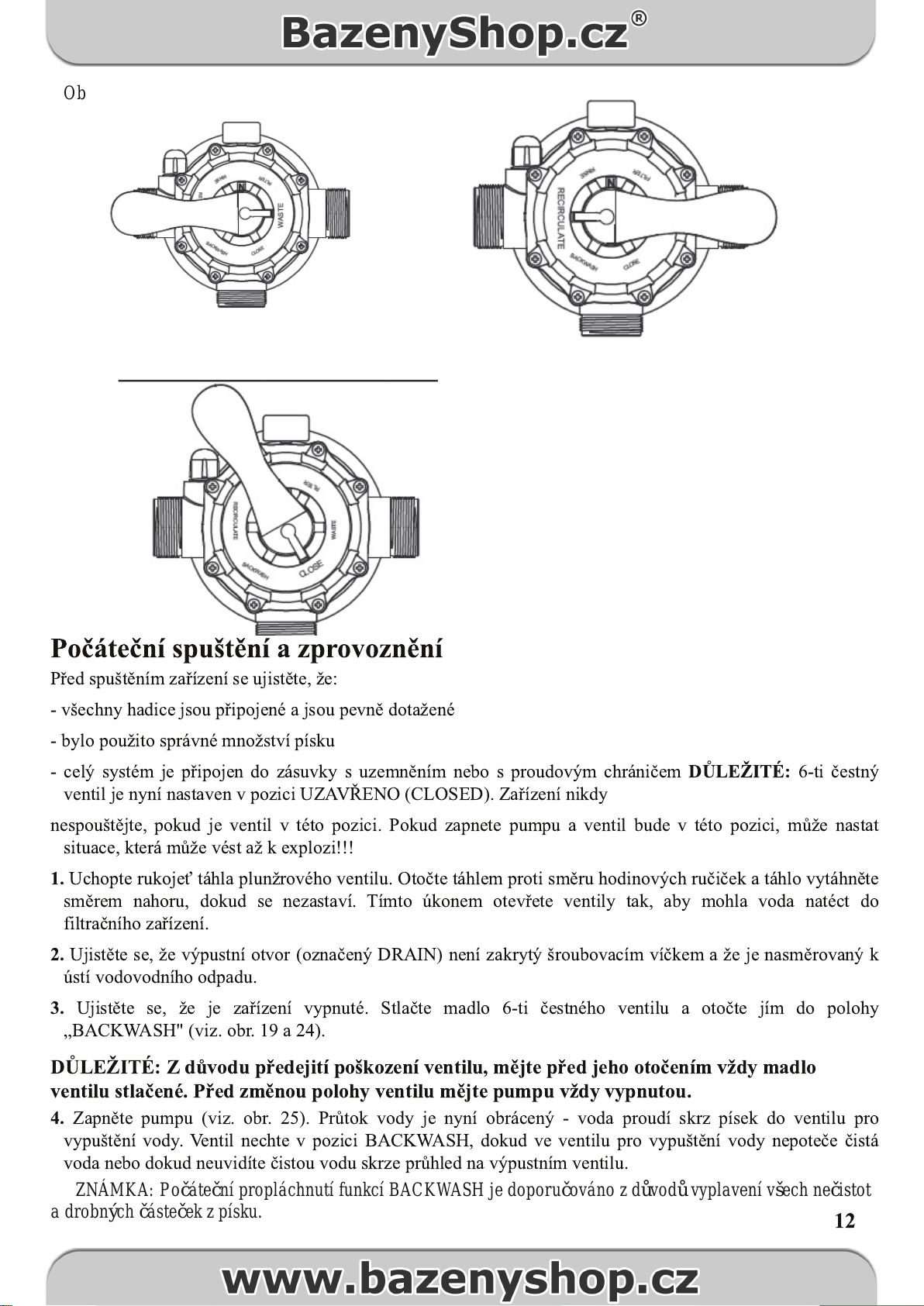

Počáteční spuštění a zprovoznění
Před spuštěním zařízení se ujistěte, že:
- všechny hadice jsou připojené a jsou pevně dotažené
- bylo použito správné množství písku
- celý systém je připojen do zásuvky s uzemněním nebo s proudovým chráničem
ventil je nyní nastaven v pozici UZAVŘENO (CLOSED). Zařízení nikdy
nespouštějte, pokud je ventil v této pozici. Pokud zapnete pumpu a ventil bude v této pozici, může nastat
situace, která může vést až k explozi!!!
1.
Uchopte rukojeť táhla plunžrového ventilu. Otočte táhlem proti směru hodinových ručiček a táhlo vytáhněte
směrem nahoru, dokud se nezastaví. Tímto úkonem otevřete ventily tak, aby mohla voda natéct do
filtračního zařízení.
2.
Ujistěte se, že výpustní otvor (označený DRAIN) není zakrytý šroubovacím víčkem a že je nasměrovaný k
ústí vodovodního odpadu.
3.
Ujistěte se, že je zařízení vypnuté. Stlačte madlo 6-ti čestného ventilu a otočte jím do polohy
„BACKWASH" (viz. obr. 19 a 24).
DŮLEŽITÉ: Z důvodu předejití poškození ventilu, mějte před jeho otočením vždy madlo
ventilu stlačené. Před změnou polohy ventilu mějte pumpu vždy vypnutou.
DŮLEŽITÉ:
6-ti čestný
4.
Zapněte pumpu (viz. obr. 25). Průtok vody je nyní obrácený - voda proudí skrz písek do ventilu pro
vypuštění vody. Ventil nechte v pozici BACKWASH, dokud ve ventilu pro vypuštění vody nepoteče čistá
voda nebo dokud neuvidíte čistou vodu skrze průhled na výpustním ventilu.
POZNÁMKA: Počáteční propláchnutí funkcí BACKWASH je doporučováno z důvodů vyplavení všech nečistot
a drobných částeček z písku.
12
Obr. 24

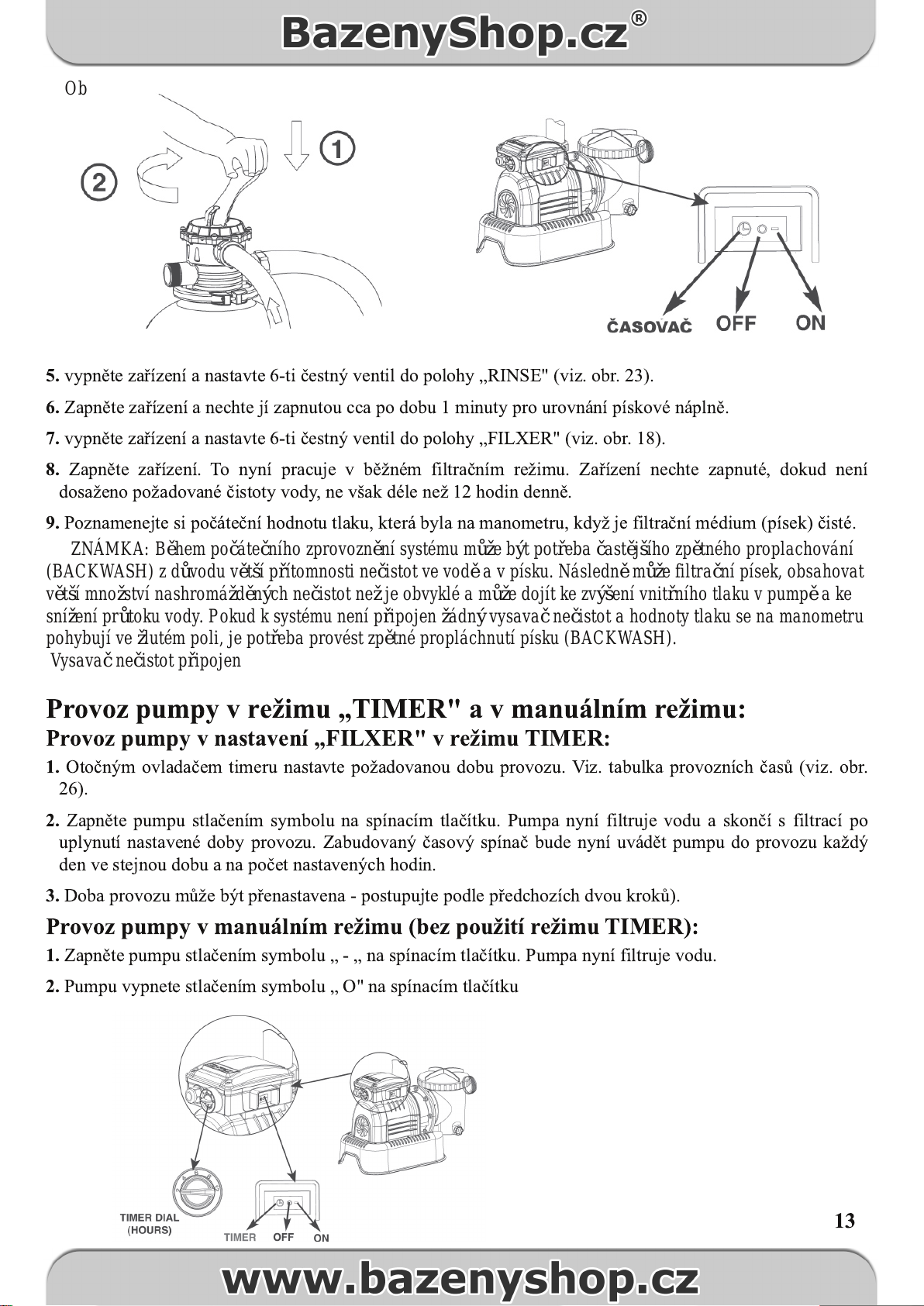

5.
vypněte zařízení a nastavte 6-ti čestný ventil do polohy „RINSE" (viz. obr. 23).
6.
Zapněte zařízení a nechte jí zapnutou cca po dobu 1 minuty pro urovnání pískové náplně.
7.
vypněte zařízení a nastavte 6-ti čestný ventil do polohy „FILXER" (viz. obr. 18).
8.
Zapněte zařízení. To nyní pracuje v běžném filtračním režimu. Zařízení nechte zapnuté, dokud není
dosaženo požadované čistoty vody, ne však déle než 1 2 hodin denně.
9.
Poznamenejte si počáteční hodnotu tlaku, která byla na manometru, když je filtrační médium (písek) čisté.
Obr. 25
POZNÁMKA: Během počátečního zprovoznění systému může být potřeba častějšího zpětného proplachování
(BACKWASH) z důvodu větší přítomnosti nečistot ve vodě a v písku. Následně může filtrační písek, obsahovat
větší množství nashromážděných nečistot než je obvyklé a může dojít ke zvýšení vnitřního tlaku v pumpě a ke
snížení průtoku vody. Pokud k systému není připojen žádný vysavač nečistot a hodnoty tlaku se na manometru
pohybují ve žlutém poli, je potřeba provést zpětné propláchnutí písku (BACKWASH).
Vysavač nečistot připojený k systému může způsobit snížení průtoku vody a zvýšení tlaku v pumpě. Odstraňte
vysavač a zjistěte, zda se po odstranění vysavače hodnoty tlaku posunuly ze žlutého pole do pole zeleného.
Provoz pumpy v režimu „TIMER" a v manuálním režimu:
Provoz pumpy v nastavení „FILXER" v režimu TIMER:
1.
Otočným ovladačem timeru nastavte požadovanou dobu provozu. Viz. tabulka provozních časů (viz. obr.
26).
2.
Zapněte pumpu stlačením symbolu na spínacím tlačítku. Pumpa nyní filtruje vodu a skončí s filtrací po
uplynutí nastavené doby provozu. Zabudovaný časový spínač bude nyní uvádět pumpu do provozu každý
den ve stejnou dobu a na počet nastavených hodin.
3.
Doba provozu může být přenastavena - postupujte podle předchozích dvou kroků).
Provoz pumpy v manuálním režimu (bez použití režimu TIMER):
1.
Zapněte pumpu stlačením symbolu „ - „ na spínacím tlačítku. Pumpa nyní filtruje vodu.
2.
Pumpu vypnete stlačením symbolu „ O" na spínacím tlačítku
Obr. 26
13
Provozní doba filtračního zařízení:
Objem vody v bazénu by se měl v pravidelných cyklech přefiltrovat minimálně 2x za den.
vody 1 2m3 = 4 hodiny provozu (2x2 hodiny)
Sand 4: Objem vody 1 0m3- 5 hodin provozu (2 x 2,5 hodiny), Sand 6: Objem vody 1 2m3-4 hodiny provozu
(2x2 hodiny), Sand 8: Objem vody 20m3- 4 hodiny provozu (2x2 hodiny)
Upozornění: Při velké zátěži využívání bazénu nebo při extrémních teplotních podmínkách filtrujte vodu
častěji!
POZNÁMKA:
Pokud je systém napojen na solinátor Intex měla by být provozní doba filtračního zařízení delší než běžně
požadovaná provozní doba, po kterou by měl být spuštěn solinátor. Čištění a údržba motoru čerpadla a
hrubého předfiltru:
1.
Ujistěte se, že je zařízení vypnuto. Potom odpojte přívodní kabel z el. zásuvky.
2.
Uchopte madlo plunžrového ventilu. Otočte jím proti směru otáčení hodinových ručiček a stlačte táhlo
dolů, dokud se nezastaví voda. Totéž proveďte u druhého plunžrového ventilu. Zabráníte tím vytékání vody
z bazénu.
3.
Uvolněte tlak z filtračního okruhu otevřením odkalovacího/odvzdušňovacího ventilu (1 9) umístěného ve
spodní části hrubého předfiltru (viz. obr. 27).
4.
Otočením proti směru otáčení hodinových ručiček odšroubujte kryt hrubého předfiltru (14). vyjměte košík
(16) a těsnění hrubého předfiltru (15) z jeho těla (viz. obr. 28).
nastavený 12-ti hodinový cyklus trvá reálně 12h 20 min.
Příklad:
Objem
5.
Košík vyprázdněte a propláchněte proudem vody ze zahradní hadice. Pro důkladnější vyčištění nečistot
můžete opatrně použít i kartáč s plastovými štětinami.
6.
Proudem vody ze zahradní hadice očistěte rovněž vnitřek hrubého předfiltru a těsnění.
7.
Opětovně nainstalujte těsnění, košík a kryt na hrubý předfiltr.
8.
Odkalovací/odvzdušňovací ventilu (19) opět utáhněte.
Obr. 27
Obr. 28
14
Postup při odstraňování závad
15
Záruční podmínky
Výrobce poskytuje záruku na bezpečný a spolehlivý provoz pouze při dodržení následujících podmínek:
- kupující je povinnen po zakoupení výrobku zkontrolovat jeho kompletnost.
- kupující je povinnen neprodleně po zakoupení výrobku zkontrolovat zda není porušen transportní obal nebo
poškozeno filtrační zařízení a o této skutečnosti neprodleně informovat prodejce.
- filtrační zařízení může být instalováno a provozováno podle pokynů uvedených v tomto návodu.
- jsou použity originální náhradní díly
- zazimování: Při odpojení filtračního zařízení po koupací sezóně se doporučuje, aby byla voda vypuštěna a
zařízení uskladněno v temperované místnosti (5-30°C). V opačném případě může dojít k nevratnému
poškození a ztrátě záruky.
Záruka se neposkytuje na běžné opotřebení součástí. Mezi ně patří:
- tlakoměr
- sací koš hrubého předfiltru
- mechanická těsnění
Dále se záruka nevztahuje na:
- opotřebení v důsledku nesprávné instalace, nesprávného používání, případně nesprávného uskladnění
- vady způsobené mechanickým poškozením
- vady způsobené vlivem živelných sil
- vady způsobeném použitím nestandardních prostředků pro údržbu bazénové vody
Škody způsobené zaplavením motoru čerpadla rovněž nejsou předmětem záruky.
Nemůžeme nést odpovědnost za škody na výrobku, pokud není používán v souladu s návodem
k používání.
Můžete pomoci chránit životní prostředí. Dodržujte místní nařízení pro likvidaci odpadů.
Nepoužívaná nebo vadná elektrická zařízení odevzdejte k likvidaci odborné firmě.
16
Loading...
