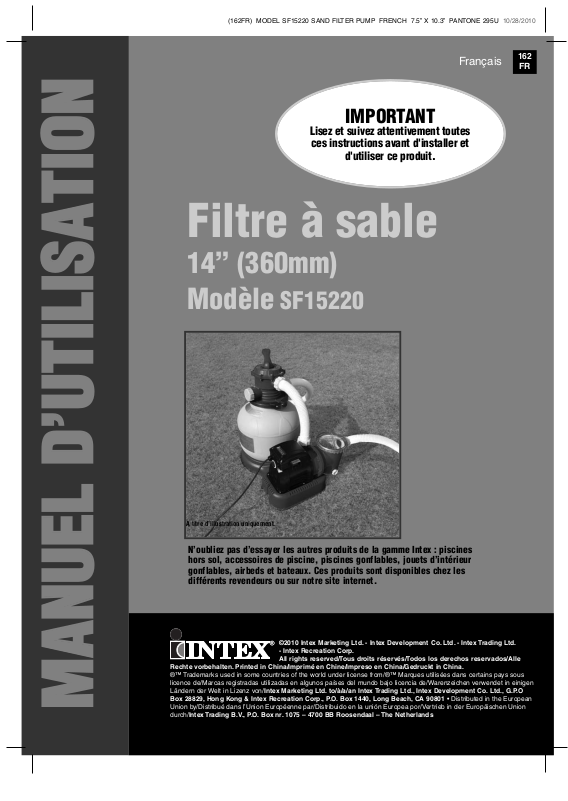

INTEX SF15220 User Manual

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

IMPORTANT

Lisez et suivez attentivement toutes

ces instructions avant d'installer et

d'utiliser ce produit.

Filtre à sable

14” (360mm)

Français

1

FR

62

Modèle

A titre d’illustration uniquement.

N’oubliez pas d’essayer les autres produits de la gamme Intex : piscines
hors sol, accessoires de piscine, piscines gonflables, jouets d’intérieur
gonflables, airbeds et bateaux. Ces produits sont disponibles chez les
différents revendeurs ou sur notre site internet.

SF15220

MMAANNUUEELL DD’’UUTTIILLIISSAATTIIOONN

©2010 Intex Marketing Ltd. - Intex Development Co. Ltd. - Intex Trading Ltd.

- Intex Recreation Corp.
All rights reserved/Tous droits réservés/Todos los derechos reservados/Alle

Rechte vorbehalten. Printed in China/Imprimé en Chine/Impreso en China/Gedruckt in China.

®™ Trademarks used in some countries of the world under license from/®™ Marques utilisées dans certains pays sous
licence de/Marcas registradas utilizadas en algunos países del mundo bajo licencia de/Warenzeichen verwendet in einigen
Ländern der Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O
Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European
Union by/Distribué dans l’Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union
durch/Intex Trading B.V., P.O. Box nr. 1075 – 4700 BB Roosendaal – The Netherlands

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

Français

Attention.......................................................................... 3-4

Liste des pièces.............................................................. 5-7

Instructions de montage................................................. 8-13

Fiche technique du produit............................................ 8

1

FR

62

Instructions d’utilisation................................................. 14-16

Piscines Intex Durée des opérations............................. 17-18

Piscines D'autres Marques Durée Des

Opérations........................................................................ 19

Entretien........................................................................... 20

Stockage Hivernal........................................................... 21

Guide en cas de panne................................................... 22

Résolution des problèmes

habituels de la piscine.................................................... 23

Règles de sécurité en milieu aquatique........................ 24

Garantie limitée................................................................ 25

Adresses service clientèle Intex.................................... 26

TTAABBLLEESS DDEESS MMAATTIIEERREESS

CONSERVEZ CES INSTRUCTIONS

Page 2

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

62

Français

1

FR

Lisez et suivez attentivement toutes ces instructions avant d'installer et d'utiliser ce produit.

LISEZ ATTENTIVEMENT ET SUIVEZ TOUTES LES INSTRUCTIONS

ATTENTION

fin de réduire le risque d'accidents, ne laissez pas les enfants utiliser ce produit. Surveillez

•

A
toujours les personnes avec des incapacités physiques.

•

Tenez les enfants éloignés de l'épurateur et des cordons électriques afin d'éviter tout risque
d'enchevêtrement et d'étranglement.

•

Les enfants doivent être sous surveillance pour les empêcher de jouer avec l’appareil.

•

Cet appareil n’est pas prévu pour l’utilisation par des personnes (y compris les enfants) ayant des
capacités physiques, sensorielles ou mentales réduites ou ayant un manque d’expérience ou de
connaissances sauf si ces personnes sont surveillées ou ont reçu des instructions concernant
l’utilisation de cet appareil par quelqu’un de responsable de leur sécurité.

•

Le montage et le démontage de ce produit doivent être réalisés par un adulte.

•

Risque électrique. L’épurateur doit être alimenté par un transformateur de séparation des circuits
ou alimenté par un circuit comportant un dispositif à courant différentiel résiduel (DDR) de
fonctionnement assigné n’excédant pas 30 mA. Adressez-vous à un électricien qualifié pour faire
vérifier votre installation si nécessaire. L’épurateur doit être branchée à une installation électrique
conforme à la norme nationale d’installation NF C 15-100.

•

Débranchez toujours l'épurateur avant de le nettoyer ou d'effectuer une quelconque manipulation.

•

La prise doit rester accessible une fois le produit installé.

•

N’enterrez pas le cordon électrique. Veillez cependant à ne pas l’endommager avec une tondeuse
à gazon ou tout autre équipement de jardin.

•

Si le câble d’alimentation du filtre épurateur est endommagé, il doit être remplacé soit par le fabri
cant, son sav ou une personne de qualification similaire afin d’éviter un danger.

•

Afin de diminuer les risques électriques, nous vous recommandons de ne pas utiliser de
prolongateur. Choisissez pour votre piscine un emplacement qui permette de vous brancher
directement à une prise. L’appareil doit être placé de façon telle que la fiche de prise de courant
soit accessible.

•

Ne branchez pas l'épurateur quand la piscine est utilisée. Ne débranchez pas ce produit lorsque
vos mains sont humides.

•

L’épurateur doit être placé à au moins 3.5 mètres de la piscine.

•

La prise de l’épurateur doit être située à plus de 3.50 m de la piscine.

•

Eloignez toujours au maximum votre épurateur afin d’empêcher les enfants de grimper dessus
pour accéder à la piscine.

•

Ne branchez pas l'épurateur lorsque la piscine est utilisée.

•

Cet article est destiné uniquement aux piscines démontables. Ne l’utilisez pas avec des piscines
permanentes. Une piscine démontable est construite de telle façon à ce qu’elle puisse être
démontée pour l’hivernage et réinstallée la saison suivante.

•

Pour réduire les risques de coincements, ne jamais entrer dans la piscine si les crépines sont
détachées, cassées, abimées ou manquantes. Remplacez les immédiatement.

•

Ne jamais nager ou jouer à côté des crépines. Votre corps ou vos cheveux pourraient être aspirés
et causer blessures ou noyade.

•

Pour ne pas abimer le matériel ou vous blesser, toujours arrêter la pompe avant de changer la
position de la vanne.

•

Ne jamais utiliser ce produit à une pression supérieure à celle indiquée sur la cuve.

•

Risques dus à la pression. Une mauvaise installation du couvercle du filtre peut entrainer une
explosion et engendrer des dommages ou blessures très graves.

•

Cet article est destiné à être utilisé seulement pour les situations décrites dans ce manuel.

IMPORTANT

RREEGGLLEESS DDEE SSEECCUURRIITTEE

LE NON-RESPECT DE CES INSTRUCTIONS PEUT PRODUIRE DES
DEGATS MATERIELS, DES DECHARGES ELECTRIQUES, DES
ACCIDENTS GRAVES OU MEME LA MORT.

Les règles de sécurité décrites dans le manuel, sur le produit et l'emballage mentionnent les
risques courants liés à l'utilisation d'une piscine et ne couvrent pas toutes les situations. Faites
preuve de bon sens afin de profiter au maximum de votre piscine en toute sécurité.

CONSERVEZ CES INSTRUCTIONS

Page 3

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

Français

MPORTANTES REGLES DE SECURITE

I

A lire attentivement et à conserver pour consultation ultérieure

AVERTISSEMENT : L’utilisation d’une piscine implique le respect des consignes de sécurité

décrites dans le guide d’entretien et d’utilisation.
AVERTISSEMENT : Votre épurateur doit être situé à au moins 2 mètres (IPX5) / 3.5 mètres

IPX4) de votre piscine selon les exigences de la norme d’installation NF C 15-100. Demander

(
l’avis du fabricant pour toute modification d’un ou plusieurs éléments du système de filtration.

TTENTION

A

• La sécurité de vos enfants ne dépend que de vous! Le risque est maximum lorsque les
enfants ont moins de 5 ans. L’accident n’arrive pas qu’aux autres! Soyez prêt à y faire face!

• Le non-respect des consignes d’entretien peut engendrer des risques graves pour la santé,
notamment celle des enfants.

• Ne pas laisser une piscine hors-sol à l’extérieur, vide.

• Sans surveillance, votre enfant est en danger.

• Risque électrique. Branchez toujours votre épurateur à une prise avec terre protégée par un
disjoncteur différentiel. Adressez-vous à un électricien qualifié pour faire vérifier votre
installation si nécessaire. L'épurateur doit être branché à une installation électrique conforme
à la norme nationale d'installation NF C 15-100.

• Durant la saison d'utilisation du kit piscine, le système de filtration doit obligatoirement être
mis en service chaque jour, suffisamment longtemps pour assurer au moins un
renouvellement complet du volume d'eau.

• Durant la saison d'utilisation du kit piscine, vérifiez régulièrement le niveau
d'encrassement du média filtrant.

• Contrôlez régulièrement l'état de la boulonnerie/visserie.

• Surveillez et agissez :

1. La surveillance des enfants doit être rapprochée et constante;

2. Désignez un seul responsable de la sécurité;

3. Renforcez la surveillance lorsqu’il y a plusieurs utilisateurs dans la piscine;

4. Imposez un équipement personnel de flottaison (personne ne sachant pas nager).

5. Apprenez à nager à vos enfants dès que possible;

6. Mouillez nuque, bras et jambes avant d’entrer dans l’eau;

7. Apprenez les gestes qui sauvent et surtout spécifiques aux enfants;

8. Interdisez le plongeon ou les sauts;

9. Interdisez la course et les jeux vifs aux abords de la piscine;

10. N’autorisez pas l’accès à la piscine sans gilets ou brassière pour un enfant ne sachant

pas bien nager et non accompagné dans l’eau;

11. Ne laissez pas de jouets à proximité et dans le bassin qui n’est pas surveillé;

12. Maintenez en permanence une eau limpide et saine;

13. Stockez les produits de traitement d’eau hors de la portée des enfants;

• Prévoyez :

1. Téléphone accessible près du bassin pour ne pas laisser vos enfants sans surveillance

quand vous téléphonez;

2. Bouée et perche à proximité du basin. Par ailleurs, certains équipements peuvent

contribuer à la sécurité;

3. Barrière de protection dont le portail sera constamment maintenu fermé. Par exemple,

une haie ne peut être considérée comme une barrière;

4. Couverture de protection manuelle ou automatique correctement mise en place et fixée;

5. Détecteur électronique de passage ou de chute, en service et opérationnel;

• Mais ils ne remplacent en aucun cas une surveillance rapprochée;

• En cas d’accident :

1. Sortez l’enfant de l’eau le plus rapidement possible;

2. Appelez immédiatement du secours et suivez les conseils qui vous seront donnés;

3. Remplacez les habits mouillés par des couvertures chaudes;

• Mémorisez et affichez près de la piscine les numéros de premiers secours :

1. Pompiers : 18 pour la France

2. SAMU : 15 pour la France

3. Centre Antipoison

4. Ne pas plonger ;

5. Ne pas marcher sur la margelle ;

6. Moyens d’accès au bassin : échelle de sécurité

7. En cas de détérioration du système de filtration, n'utilisez pas le bassin.

1

FR

62

RREEGGLLEESS DDEE SSEECCUURRIITTEE

CONSERVEZ CES INSTRUCTIONS

Page 4

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

62

Français

1

FR

LISTE DES PIÈCES

1

4 5

7

10 11 12

2

8

3

6

9

13 14

16

19

22

17 18

20

23

15

LLIISSTTEE DDEESS PPIIÈÈCCEESS

21

NOTE : Ce croquis est une simple représentation du produit. Il n'est pas à l'échelle réelle.

CONSERVEZ CES INSTRUCTIONS

Page 5

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

DETAIL DES PIECES

vant d'installer votre produit, prenez quelques instants pour vérifier son contenu et

A

vous familiariser avec chaque pièces détachées.

Français

1

FR

62

2

1

11

3

5
4

6

21

7

9

10

8

13

18

23

22

20

12

14

15

16

17

11

19

DDEETTAAIILL DDEESS PPIIEECCEESS

NOTE : Ce croquis est une simple représentation du produit. Il n'est pas à l'échelle
réelle.

CONSERVEZ CES INSTRUCTIONS

Page 6

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

Français

DETAIL DES PIECES (suite)

Avant d'installer votre produit, prenez quelques instants pour vérifier son contenu et

vous familiariser avec chaque pièces détachées.

1

FR

62

O

N

1
2
3
4
5
6
7
8

9
10
11
12
13 TUYAU DE TRANSFERT 1 11388
14 COUVERCLE DU PRE-FILTRE 1 11259
15
16 PANIER 1 11260
17 ECROU DE SERRAGE DU PRE-FILTRE 1 11261
18
19 PURGE A SEDIMENTS 1 10460
20 JOINT D’ETANCHEITE DE LA PURGE 1 10264
21
22
23

MANOMETRE
VANNE 6 VOIES
BOUCHON VIDANGE/EGOUT
CERCLAGE
JOINT TORIQUE DE LA CUVE
COUVERCLE DE PROTECTION DE LA CUVE

COLLECTEUR CENTRAL

CREPINE
BOUCHON DE LA BONDE DE VIDANGE
JOINT TORIQUE DE LA VALVE DE VIDANGE

JOINT EN L (ASPIRATION)

ADAPTATEUR FILETÉ A

JOINT TORIQUE DU COUVERCLE DU PRE-FILTRE

JOINT EN L

VIS
MOTEUR DE LA POMPE ET CONTROL
PRE-FILTRE ASSEMBLE

DÉSIGNATION

QUANTITÉ

1 11411
1 11378
1 11131
1 11380
1 11379
1 11382
1 11383

10 11384

1
1 11385
4 11228

3 10849

1 11232

1 11412

2 11381
1 11386
1 11371

RÉFÉRENCE

PIÈCE DÉTACHÉE

11226

DDEETTAAIILL DDEESS PPIIEECCEESS

Pour vos commandes de pièces, indiquer bien le modèle d’épurateur et la référence
de la pièce.

CONSERVEZ CES INSTRUCTIONS

Page 7

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

Français

INFORMATIONS TECHNIQUES

e filtre à sable élimine les particules en suspension et purifie votre piscine.

L

Pour le traitement de l’eau de votre piscine, consultez un professionnel.

Alimentation : 220-240 Volt AC
Consommation : 370 W
Pression maximale de service : 2.4 bar (35 psi)
Zone de filtration recommandée : 0.1 m
Débit maximum : 6056 litres/heure (1600 gallons/heure)
Média filtrant recommandé : Utiliser uniquement du sable silice N° 20.

(Non inclus)

Quantité recommandée de média filtrant :
Garantie : 2 ans (voir les termes de garantie)

REMARQUE: NE PAS UTILISER AVEC UN STERILISATEUR AU SEL MODEL 6110/6220.

INSTRUCTIONS DE MONTAGE

Outils nécessaires : 1 tournevis cruciforme

Emplacement de la pompe et montage :

• Le système doit être installé sur un sol stable, à l’écart de toute vibration.

• Installez la pompe à l’abri des intempéries, de l’humidité, de la pluie et du gel.

• Pour la maintenance de l’appareil, assurez-vous que la pompe soit dans
un endroit accessible et éclairé.

• La pompe doit être installée de sorte à faciliter la circulation d’air pour
refroidir le moteur. Ne pas installer la pompe dans un endroit humide ou
non-aéré.

2 adultes ou plus sont recommandés pour le montage de cet appareil.

Installation du pré-filtre de la pompe :

1. Sortez le filtre à sable et ses accessoires de

leur emballage et vérifiez qu’il n’y a
aucun dommage visible. Si des éléments
sont endommagés, contactez le
service après vente; les coordonnées se
trouvent au dos de ce manuel.

2. Dévissez le couvercle du pré-filtre (14) dans

le sens inverse des aiguilles d’une montre.
Retirez le panier (16) et l’écrou de serrage
du pré-filtre (17) (voir dessin 10).
Connectez le boitier du pré-filtre à

3.

l’aspiration de la pompe. Remarque :
Alignez le boitier du pré-filtre avec
l’aspiration du moteur.

(voir dessin 11).

2

(1.1 ft2)

Taille particule : 0.45 à 0.85 mm
Coefficient d’uniformité inférieur à 1.75.

25 Kg (55 Livres)

14
17

16

10

11

1

FR

62

S

S

N

N

O

O

I

I

T

T

C

C

U

U

R

R

T

T

S

S

N

N

I

I

T

T

E

E

T

T

I

I

U

U

D

D

O

O

R

R

P

P

U

U

D

D

S

S

N

N

O

O

I

I

T

T

A

A

C

C

I

I

F

F

I

I

CONSERVEZ CES INSTRUCTIONS

Page 8

C

C

E

E

P

P

S

S

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

mm

160

INSTRUCTIONS DE MONTAGE (suite)

4. Dans le sens des aiguilles d’une montre, vissez l’écrou de serrage du
pré-filtre (17) sur l’aspiration du moteur (voir dessins 12.1 & 12.2).

12.1

Français

2.2

1

1

FR

62

17

5. Replacez le panier (16) et le couvercle du pré-filtre (14) (voir ddessins 13.1
& 13.2).

14

16

Installation de la cuve :

1. Placez le support de la cuve à l’endroit sélectionné.

2. Placez la cuve sur son support (voir dessin 14.1).

3. Connectez l’ensemble pompe/pré-filtre sur le socle (voir dessin 14.2).

REMARQUE : Assurez-vous que l’aspiration de la pompe soit face à la piscine.

IMPORTANT : Certaines réglementations nationales, en particulier dans la
Communauté Européenne, exigent que le filtre épurateur soit fixé de
manière permanente au sol, en position verticale. Vérifiez auprès des
autorités locales s’il existe une réglementation pour les épurateurs de
piscines hors-sol. Le cas échéant, le filtre épurateur peut être fixé sur
une plate-forme en utilisant les deux orifices situés sur la base. Voir
dessin 14.3.
Le filtre épurateur doit être fixé sur une surface en ciment ou en bois afin
d’éviter tout risque de basculement.

• Les orifices de fixation ont un diamètre de 6,4 mm et sont écartés
de 160 mm.

• Utilisez deux vis et écrous d’un diamètre maximum de 6,4 mm.

13.1 13.2

17

14.1

14.2

14.3

IINNSSTTRRUUCCTTIIOONNSS DDEE MMOONNTTAAGGEE

CONSERVEZ CES INSTRUCTIONS

Page 9

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

MAX

MIN

MAXMAX

MINMIN

MAX

MIN

Français

INSTRUCTIONS DE MONTAGE (suite)

Remplissage du sable :

IMPORTANT : Utilisez uniquement du sable silice N° 20. Taille particule : 0.45

0.85 mm Coefficient d’Uniformité inférieur à 1.75.

à

REMARQUE : Avant de remplir la cuve avec du sable, assurez vous que le
tube collecteur soit bien serré au fond de la cuve et bien aligné.

1. Installez le couvercle de protection de la cuve au dessus du tube collecteur.

Verser doucement le sable dans la cuve. (voir dessin 15).

2. Remplir la cuve à moitité, puis ôter le couvercle de protection de la cuve.

(voir dessin 16).

1

FR

62

15

6

3. Remplissez uniformément la cuve de sable, puis versez un peu d’eau pour

amortir le reste de sable qu’il reste à verser. Cela protègera le tube collecteur
des chocs. (voir dessin 17).
Remettez en place le couvercle de protection de la cuve (6) et continuez le
remplissage.

4. Ajustez le volume du sable pour qu’il soit compris entre les marques “MAX” et
“MIN” du collecteur central. Si besoin, nivelez le sable à la main (voir

dessins 17 & 18).

17

7

6

7

16

18

5. Oter le couvercle de protection de la cuve (6).

6. Nettoyez proprement le bord supérieur de la cuve.

CONSERVEZ CES INSTRUCTIONS

IINNSSTTRRUUCCTTIIOONNSS DDEE MMOONNTTAAGGEE

Page 10

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

Français

INSTRUCTIONS DE MONTAGE (suite)

ATTENTION

Une mauvaise fixation du couvercle sur la cuve peut entraîner de graves
blessures, des dégâts matériels ou la mort.

Installation de la vanne 6 voies :

1. Placez lentement le couvercle de la vanne 6 voies et assurez-vous que le

collecteur central s’emboîte parfaitement dans le couvercle de la vanne 6 voies

(voir dessin 19).

IMPORTANT : Il y a trois ports de connexion prévus pour les tuyaux sur la
vanne 6 voies, assurez vous que le port de refoulement (de la cuve à la
piscine) soit face à la piscine et que le port d’aspiration (du moteur à la tête
de vanne) soit aligné avec le refoulement de la pompe (voir dessin 20).

1

FR

62

19

7

2. Placez un joint en L (11) sur le port d’aspiration de la vanne 6 voies et un autre

sur le refoulement de la pompe. Raccordez ces deux ports avec le tuyau de
transfert (13) (voir dessin 21).

3. Oter le boulon et installez le cerclage autour de la cuve et de la vanne 6 voies,

puis replacez le boulon et utilisez un tournevis électrique (non-inclus) pour
serrer (voir dessin 22)

21

13

ASPIRATION

REFOULEMENT

20

22

4

CONSERVEZ CES INSTRUCTIONS

IINNSSTTRRUUCCTTIIOONNSS DDEE MMOONNTTAAGGEE

Page 11

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

Français

INSTALLATION DES CONNEXIONS DE TUYAU DU FILTRE A SABLE

ATTENTION

• L’épurateur doit être placé à au moins 3.5 mètres de la piscine.

• La prise de l’épurateur doit être située à plus de 3.50 m de la piscine.

• Eloignez toujours au maximum votre épurateur afin d’empêcher les
enfants de grimper dessus pour accéder à la piscine.

Pour piscine INTEX avec valves ventouse

La vanne 6 voies est composée de trois ports de connexions de tuyau.

1. Connectez un tuyau entre l’aspiration du pré-filtre et la vanne d’arrêt la plus

basse de la piscine. Assurez-vous que les tuyaux soient bien serrés.

2. Connectez le deuxième tuyau entre la sortie de la vanne 6 voies et la

vanne d’arrêt supérieure (raccordée à la buse orientable). Veillez à serrer les

connexions correctement.

3. Le troisième port de connexion de la vanne 6 voies doit être orienté vers un
égout à l’aide d’un tuyau (non fourni). Otez le bouchon de vidange/égout (3)
avant de raccorder le tuyau.

4. Le filtre à sable est maintenant prêt pour filtrer la piscine.

1

FR

62

ASPIRATION

VIDANGE

CORDON

ELECTRIQUE

VANNE 6 VOIES

REFOULEMENT

POMPE

REFOULEMENT

DE LA POMPE

PRE-

FILTER

>3.5M

JOINT EN L

ASPIRATION

JOINT EN L

NIVEAU D’EAU

VANNE D’ARRET

PIÈCE

AJUSTABLE

D’ORIENTATION

DU FLUX

RACCORD

UNION

EXTERIEUR DE

LA PAROI

>3.5M

IINNSSTTRRUUCCTTIIOONNSS DDEE MMOONNTTAAGGEE

(ILLUSTRATION NON-CONTRACTUELLE)

CONSERVEZ CES INSTRUCTIONS

Page 12

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

Français

INSTALLATION DES CONNEXIONS DE TUYAU DU FILTRE A SABLE (suite)

Pour piscines NON-INTEX et piscines INTEX d'une taille inférieure ou
égale à 40 cm:

Reliez les tuyaux à l'entrée du pré-filtre et à la sortie de la valve 6-voies à l'aide
d'un adaptateur A (12). Serrez correctement. Otez le bouchon de vidange/égout (3)

vant de raccorder le tuyau.

a

1

FR

62

3

12

12

(ILLUSTRATION NON-CONTRACTUELLE)

PISCINE

Tuyau 1-1/4" (32mm) /

1-1/2" (38mm)

avec bague de serrage

Tuyau 1-1/4" (32mm) /

1-1/2" (38mm)

avec bague de serrage

CONSERVEZ CES INSTRUCTIONS

IINNSSTTRRUUCCTTIIOONNSS DDEE MMOONNTTAAGGEE

Page 13

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

R

E

T

L

I

F

E

S

N

I

R

ET

A

L

U

C

RI

C

E

R

E
S
O

L

C

ETSA

W

E

S

N

I

R

ETALU

C

RICER

H

S

A

W

K

C

A

B

E

S

O

L

C

E
TSAW

R

E

T

L
I

F

E

S

N

I

R

E

TALU

C

RICER

H

S

A

W

K

C

A

B

ETSA

W

B

E

S

N

I

R

ETALU

C

RICER

H

S

A

W

K

C

A

B

E

S

O

L

C

E
TSAW

R

E

T

L
I

F

E

S

N

I

R

E

TALU

C

RICER

H

S

A

W

K

C

A

B

ETSA

W

R

E

T

L

I
F

E

S

N

I

R

E

TALU

C

RICER

H

S

A

W

K

C

A

B

ETSA

W

Français

INSTRUCTIONS D’UTILISATION

ATTENTION

• Risque électrique. L’épurateur doit être alimenté par un transformateur de
séparation des circuits ou alimenté par un circuit comportant un dispositif
à courant différentiel résiduel (DDR) de fonctionnement assigné
n’excédant pas 30 mA. Adressez-vous à un électricien qualifié pour faire
vérifier votre installation si nécessaire. L’épurateur doit être branchée à
une installation électrique conforme à la norme nationale d’installation NF
C 15-100.

• Afin de diminuer les risques électriques, nous vous recommandons de ne
pas utiliser de prolongateur. Choisissez pour votre piscine un
emplacement qui permette de vous brancher directement à une prise.
L’appareil doit être placé de façon telle que la fiche de prise de courant
soit accessible.

• Ne branchez pas l'épurateur quand la piscine est utilisée. Ne débranchez
pas ce produit lorsque vos mains sont humides.

• Ne jamais utiliser ce produit au-delà de la pression indiquée sur la cuve.

• Toujours éteindre la pompe avant de manipuler la vanne 6 voies.

• Utiliser la pompe sans circulation d’eau peut causer une variation de
pression importante et entrainer une explosion, de graves blessures, des
dégâts matériels ou la mort.

• Ne jamais tester la pompe avec un compresseur. Ne jamais utiliser le filtre
avec une eau supérieure à 35°C.

1

FR

62

Positions et fonctionnement de la vanne 6 voies :

Position de la vanne

FILTRATION

(voir dessin 23)

CONTRE-LAVAGE

(voir dessin 24)

RINÇAGE

(voir dessin 25)

EGOUT

(voir dessin 26)

CIRCULATION

(voir dessin 27)

FERMÉ

(voir dessin 28)

Filtration normale et nettoyage
de la piscine (aspirateur)
Inverse le sens de circulation de

l’eau pour nettoyer le média filtrant

Pour le premier nettoyage du sable lors de

la première mise en service du sable, et
pour niveler le sable après un backwash

Pour un nettoyage (au balai) direct
à l’égout, pour baisser le niveau
d’eau ou pour vidanger la piscine

Pour faire circuler l’eau de la piscine
sans passer par le média filtrant

Ferme toutes arrivées d’eau au filtre
et à la piscine. “Ne pas utiliser

lorsque la pompe fonctionne”

Fonction Sens de circulation de l’eau

De la pompe au média filtrant
puis à la piscine

De la pompe au filtre puis à la
sortie égout/vidange

De la pompe au filtre puis à la
sortie égout/vidange

De la pompe à l’égout/vidange
sans passer par le média filtrant

De la pompe à la piscine sans
passer par le media filtrant

23

24

25

IINNSSTTRRUUCCTTIIOONNSS DD’’UUTTIILLIISSAATTIIOONN

CONSERVEZ CES INSTRUCTIONS

Page 14

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

R

E

T

L

I

F

E

S

N

I

R

ET

A

L

U

C

RI

C

E

R

E

S
O
L

C

ETSA

W

E

S

N

I

R

ETALU

C

RICER

H

SA

W

K

C

A

B

E
S

O

L

C

E
TSAW

R

E

T

L
I

F

E

S

N

I

R

E

TALU

C

RICER

H

S

A

W

K

C

A

B

ETSA

W

R

E

T

L
I

F

E

S

N

I

R

ER

H

S

A

W

K

C

A

B

E
S

O

L

C

ETSAW

R

E

T

L
I

F

ES

N

I

R

E

TA

L

U

C

R

I

CE

R

H

S

A

W

K

C

A

B

E

S

O

L

C

R

E

T
L

I

F

ETALUC

R

ICER

H

S

A

W

K

C

A

B

E

S

O

L

C

ETSAW

B

E

S

N

I

R

ETALU

C

RICER

H

SA

W

K

C

A

B

E
S

O
L

C

E
TSAW

R

E

T

L
I

F

E

S

N

I

R

E

TALU

C

RICER

H

S

A

W

K

C

A

B

ETSA

W

R

E

T
L

I

F

ES

N

I

R

E

TA

L

U

C

R

I

CE

R

H

S

A

W

K

C

A

B

E

S
O
L

C

R
E

T

L
I

F

ETALUC

R

ICER

H

S

A

W

K

C

A

B

E

S

O

L

C

ETSAW

R
E

T

L
I

F

E

S

N

I

R

E

TALU

C

RICER

H

S

A

W

K

C

A

B

ETSA

W

R
E

T

L
I

F

ETALUC

R

ICER

H

S

A

W

K

C

A

B

E

S

O

L

C

ETSAW

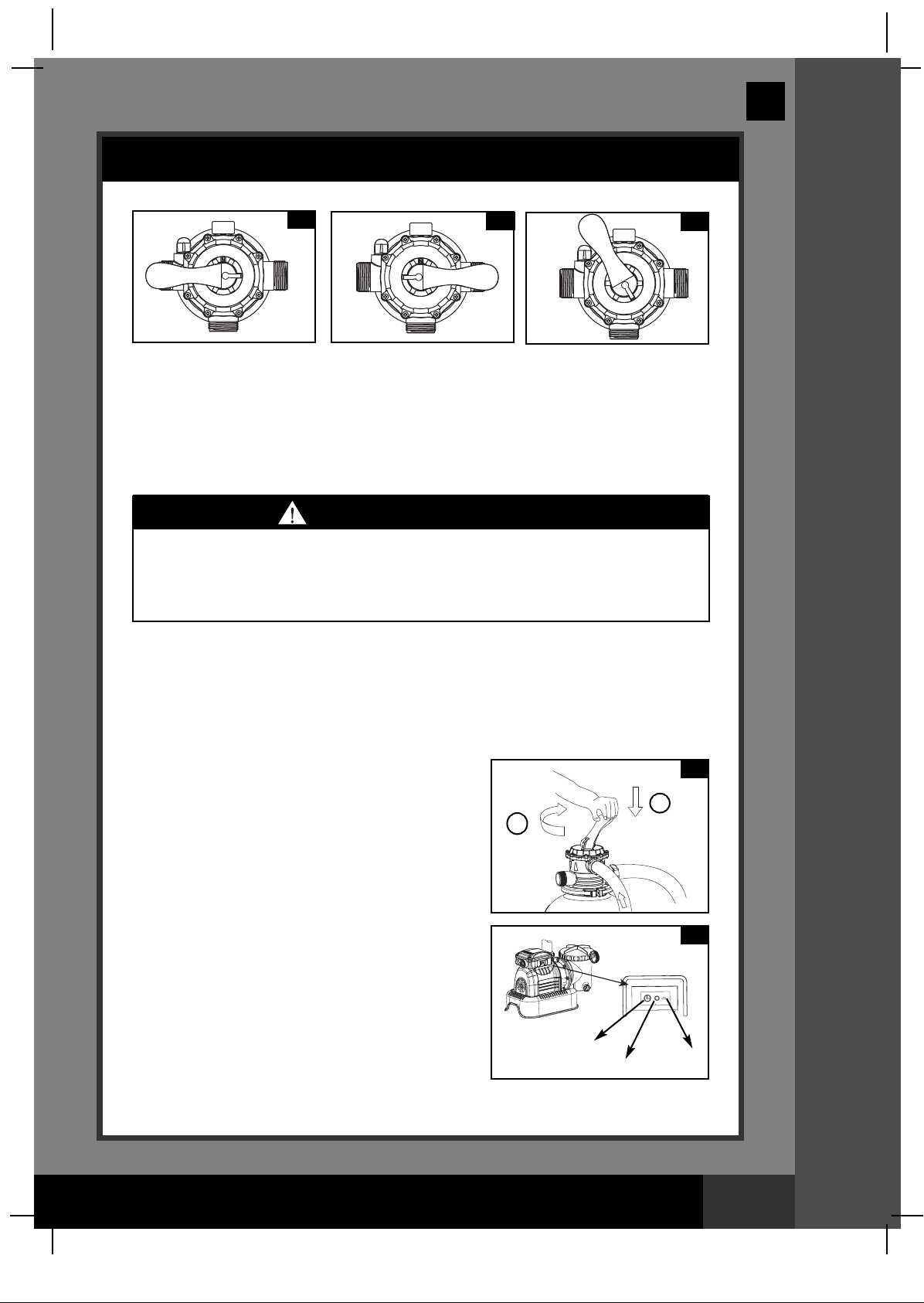

INSTRUCTIONS D’UTILISATION (suite)

Français

1

FR

62

26

27

28

Mise en service et opérations initiales :

Avant toutes opérations, assurez vous que :

• Tous les tuyaux ont été connectés et serrés correctement, et que le sable est
présent dans les quantités demandées.

• Le système doit toujours être branché sur une prise reliée à la terre et protégée
par un disjoncteur différentiel (DDR).

ATTENTION

La tête de vanne a une position «fermée». La pompe ne doit jamais être en
marche lorsque la vanne est sur position «fermée». Si la pompe est en
marche alors que la vanne est en position «fermée», des risques

d’explosion sont prévisibles.

1. Prenez la poignée de la vanne d’arrêt. Tournez-la dans le sens des aiguilles

d’une montre en la tirant jusqu’à ce qu’elle s’arrête. Ensuite tournez la dans le
sens des aiguilles d’une montre jusqu’à ce que le cran en métal atteigne la

position "0/1". Répétez cette opération pour la deuxième vanne d’arrêt. Cela
ouvre les vannes pour permettre à l’eau de s’écouler dans le filtre à sable.

2. Assurez vous que la sortie vidange/égout de la vanne 6 voies n’est pas fermée

et est directement reliée à l’égout.

3. Assurez vous que la pompe est éteinte,

appuyez sur la vanne 6 voies est tournez la
sur la position «CONTRE-LAVAGE»

(voir dessins 24 & 29).

2
IMPORTANT : Pour éviter tout dommage à la
vanne 6 voies, toujours dépressuriser la
vanne avant de tourner. Toujours éteindre la
pompe avant de changer la vanne de
position.

4. Mettre en marche la pompe (voir dessin 30).

L’eau circule de bas en haut dans la cuve et
s’écoule au port vidange/égout pour évacuer
directement les impuretés à l’égout. Continuer
le «CONTRE-LAVAGE» jusqu'à ce que l’eau
soit claire en sortie, ou au niveau du témoin
transparent situé avant le tuyau de vidange.

REMARQUE: Un «CONTRE-LAVAGE» initial à

MINUTEUR

ARRÊT

chaque ajout (ou remplacement) de sable est
fortement conseillé pour évacuer les
poussières, impuretés ou petites particules.

29

1

30

MARCHE

IINNSSTTRRUUCCTTIIOONNSS DD’’UUTTIILLIISSAATTIIOONN

CONSERVEZ CES INSTRUCTIONS

Page 15

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

Français

INSTRUCTIONS D’UTILISATION (suite)

. Eteindre la pompe, tourner la vanne sur position “RINÇAGE” (voir dessin 25).

5

6. Mettre en marche la pompe pendant environ une minute pour remettre de

niveau le sable après un «CONTRE-LAVAGE».

7. Eteindre la pompe, tourner la vanne sur la position “FILTRATION” (voir
dessin 23).

. Mettre en marche la pompe. Le système fonctionne dans le mode de filtration

8

normale. Laisser tourner la pompe le temps nécessaire pour retrouver une eau
propre et claire mais pas plus de 12 heures par jour.

9. Notez la valeur de la pression de mise en service du manomètre lorsque le
media filtrant est propre.
REMARQUE: Lors de la première mise en service du système, il peut être
nécessaire de procéder à des «CONTRE-LAVAGE» réguliers. Le filtre va retenir
les saletés et impuretés présentes dans l’eau ; leur accumulation dans le média
filtrant entrainera une montée en pression et une chute du débit. S’il n’y a pas
d’aspirateur branché au système et que le manomètre est dans la zone jaune, il
est temps de faire «CONTRE-LAVAGE». Se reporter au paragraphe
«CONTRE-LAVAGE» dans le chapitre «Mise en service et opérations initiales».
Lorsqu’un aspirateur est branché sur le système, l’écoulement de l’eau a
tendance à diminuer et la pression à augmenter. Oter tout système d’aspiration
et vérifier si le manomètre passe de la zone jaune à la zone verte.

1

FR

62

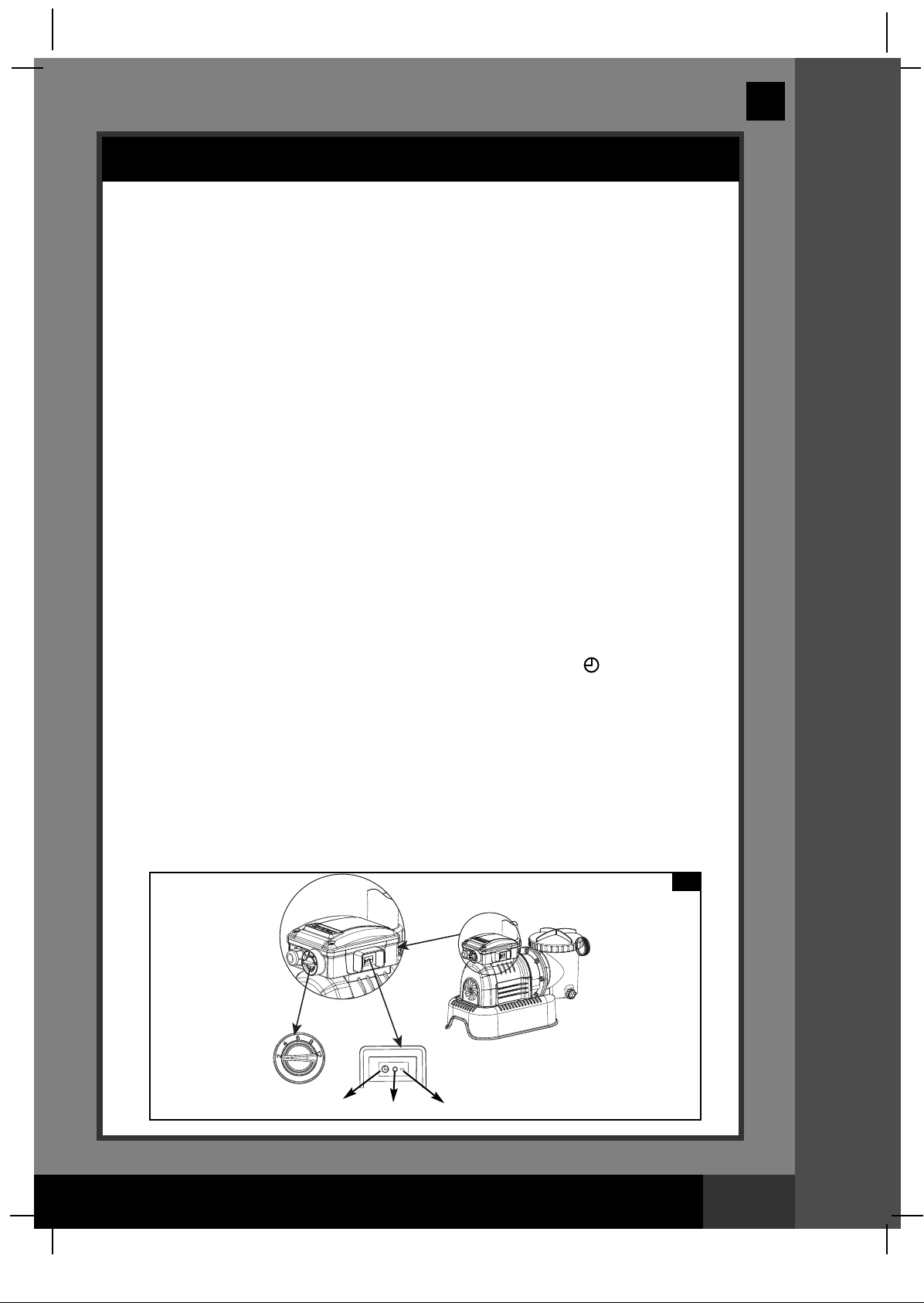

Fonctionnement du système en mode “TIMER” ou manuel :

Pour faire fonctionner le système en position “FILTRATION” sous la mode
« TIMER » :

A. Programmer le cadran du minuteur avec la durée de fonctionnement

désirée. Voir Durée des opérations (voir dessin 31).

B. Allumer l’épurateur en mettant l’interrupteur en position « ». Il filtre alors

l’eau et s’arrêtera une fois la durée de fonctionnement programmée
écoulée. Le programmateur intégré se mettra alors en marche pour la
durée choisie au même moment tous les jours.

C. La durée de fonctionnement peut être modifiée si nécessaire. Suivre les

étapes A – B.

Pour faire fonctionner le système en mode manuel (sans le mode
« TIMER ») :

A. Allumez la pompe en mettant l’interrupteur sur la position “-“, le filtre à

sable se met à filtrer l’eau de la piscine.

B. Pour éteindre l’épurateur, mettre l’interrupteur en position “O”.

31

CADRAN DU
PROGRAMMATEUR
(HEURES)

MINUTEUR

ARRÊT

MARCHE

CONSERVEZ CES INSTRUCTIONS

IINNSSTTRRUUCCTTIIOONNSS DD’’UUTTIILLIISSAATTIIOONN

Page 16

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

62

Français

1

FR

PISCINES INTEX DURÉE DES OPÉRATIONS (SANS ECOSTERILISATEUR AU SEL KRYSTAL CLEAR INTEX)

Ce tableau relate les temps de fonctionnement moyens du filtre à sable suivant la capacité et le
modèle de votre piscine Hors sol Intex.

Dimensions de la piscine

PISCINES INTEX HORS SOL (PHS)

15' x 33" (457cm x 84cm)

15' x 36" (457cm x 91cm)

15' x 42" (457cm x 107cm)

PISCINES

EASY SET

PISCINES

CIRCULAIRES

TUBULAIRES

PISCINE ULTRA

FRAME

KIT PISCINE

SEQUOIA SPIRIT

PISCINES A

STRUCTURE

OVALE

PISCINE

RECTANGULAIRE

ULTRA FRAME

®

®

15' x 48" (457cm x 122cm)

16' x 42"(488cm x 107cm)

16' x 48" (488cm x 122cm)

18' x 42" (549cm x 107cm)

18' x 48" (549cm x 122cm)

18' x 52" (549cm x 132cm)

15' x 36" (457cm x 91cm)

15' x 42" (457cm x 107cm)

15' x 48" (457cm x 122cm)

16' x 48" (488cm x 122cm)

18' x 48" (549cm x 122cm)

18' x 52" (549cm x 132cm)

24' x 48" (732cm x 122cm)

24' x 52" (732cm x 132cm)

16' x 48" (488cm x 122cm)

18' x 52" (549cm x 132cm)

16'8" x 49" (508cm x 124cm)

18'8" x 53" (569cm x 135cm)

18' x 10' x 42" (549cm x 305cm x 107cm)

20' x 12' x 48" (610cm x 366cm x 122cm)

24' x 12' x 48" (732cm x 366cm x 122cm)

28' x 12' x 48" (853cm x 366cm x 122cm)

18' x 9' x 52" (549cm x 274cm x 132cm)

24' x 12' x 52" (732cm x 366cm x 132cm)

32' x 16' x 52" (975cm x 488cm x 132cm)

Capacité d'eau (calculée à 90% pour

les piscines tubulaires et à 80%
pour les piscines autostables et

(Gallons) (Litres)

2587
2822
3284
3736
3754
4273
4786
5455
5894
3282
3861
4440
5061
6423

6981
11483
12481

5061

6981

5061

6981

2885

4393

5407

6420

4545

8403
14364

ovales)

9792
10681
12430
14141
14209
16173
18115
20647
22309
12422
14614
16805
19156
24311
26423
43463
47241
19156
26423
19156
26423
10920
16628
20465
24300
17203
31805
54368

Durée de

onctionnement

f
du filtre à sable

(pour un cycle)

(heures)

2

2

2

2

2

4

4

4

4

2

2

4

4

4

4

8

8

2

4

2

4

2

4

4

4

4

6

12

CONSERVEZ CES INSTRUCTIONS

Page 17

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

62

Français

1

FR

PISCINES INTEX DURÉE DES OPÉRATIONS (AVEC ECOSTERILISATEUR AU SEL KRYSTAL CLEAR INTEX)

Si le système est relié à un ecostérilisateur au sel Krystal Clear, le temps de filtration doit être
supérieur au temps de fonctionnement de l’écostérilisateur.

urée des opérations (heures)

D

en fonction de la température ambiante

Avec acide cyanurique 30-50ppm)

(

10 - 19°C

(50 - 66°F)

1
1
1
1
1
2
2
2
2
1
1
2
2
2
2
3
4
5
2
2
2
2
1
2
2
2
2
3
6

20 - 28 °C

(68 - 82 °F)

1
1
1
2
2
2
2
2
2
1
2
2
2
2
2
3
4
5
2
2
2
2
1
2
2
2
2
3
6

29 - 36 °C

(84 - 97 °F)

1
1
2
2
2
2
2
3
3
2
2
2
2
3
3
4
5
6
2
3
2
3
1
2
3
3
2
4
7

Temps de

fonctionnement

du filtre à sable

Intex (heures)

4
4
4
4
4
6
6
6
6
4
4
6
6
6
8

8
12
12

6

8

6

8

4

6

6

6

6

8
12

Dimensions de la piscine

PISCINES INTEX HORS SOL (PHS)

15' x 33" (457cm x 84cm)

5' x 36" (457cm x 91cm)

1

15' x 42" (457cm x 107cm)

PISCINES

EASY SET

PISCINES

CIRCULAIRES

TUBULAIRES

PISCINE ULTRA

FRAME

KIT PISCINE

SEQUOIA SPIRIT

PISCINES A

STRUCTURE

OVALE

PISCINE

RECTANGULAIRE

ULTRA FRAME

®

®

15' x 48" (457cm x 122cm)
16' x 42" (488cm x 107cm)
16' x 48" (488cm x 122cm)
18' x 42" (549cm x 107cm)
18' x 48" (549cm x 122cm)
18' x 52" (549cm x 132cm)

15' x 36" (457cm x 91cm)
15' x 42" (457cm x 107cm)
15' x 48" (457cm x 122cm)
16' x 48" (488cm x 122cm)
18' x 48" (549cm x 122cm)
18' x 52" (549cm x 132cm)
20' x 52" (610cm x 132cm)
24' x 48" (732cm x 122cm)
24' x 52" (732cm x 132cm)
16' x 48" (488cm x 122cm)
18' x 52" (549cm x 132cm)

16'8" x 49" (508cm x 124cm)

569

18'8" x 53" (
18' x 10' x 42" (549cm x 305cm x 107cm)
20' x 12' x 48" (610cm x 366cm x 122cm)
24' x 12' x 48" (732cm x 366cm x 122cm)
28' x 12' x 48" (853cm x 366cm x 122cm)

18' x 9' x 52" (549cm x 274cm x 132cm)
24' x 12' x 52" (732cm x 366cm x 132cm)
32' x 16' x 52" (975cm x 488cm x 132cm)

cm x 135cm)

Capacité d'eau (calculée à 90% pour

les piscines tubulaires et à 80% pour

les piscines autostables et ovales)

(Gallons) (Litres)

2587
2822
3284
3736
3754
4273
4786
5455
5894
3282
3 861
4440
5061
6423
6981

8638
11483
12481

5061

6981

5061

6981

2885

4393

5407

6420

4545

8403
14364

9792

0681

1
12430
14141

14209

16173

18115

20647

22309

12422

14614

16805

19156

24311

26423

32695

43462

47241

19156

26423

19156

26423

10920

16628

20465

24300

17203

31805

54368

REMARQUE: La position “12” heures sur le timer inclut une période supplémentaire de 20
minutes sur le programme initial.

CONSERVEZ CES INSTRUCTIONS

Page 18

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

Français

PISCINES D'AUTRES MARQUES DURÉE DES OPÉRATIONS

Ce tableau relate les temps de fonctionnement moyens du filtre à sable suivant la capacité et le
modèle de votre piscine Hors sol Intex.

Durée de

Capacité d'eau

fonctionnement du filtre à

sable (pour un cycle)

1

FR

62

(Gallons) (Litres)

3000

4000
5000
6000
7000
8000

9000
10000
11000
12000
13000
14000
15000
16000
17000
18000

19000

11355

15140
18925
22710
26495
30280
34065
37850
41635
45420
49205
52990
56775
60560
64345
68130
71915

heures)

(

2

4

4

4

4

6

6

6

6

8

8

8

12

12

12

12

12

CONSERVEZ CES INSTRUCTIONS

Page 19

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

1

2

Français

NETTOYAGE ET ENTRETIEN DU PRE-FILTRE

1. Assurez-vous que l’interrupteur du groupe de filtration est en position OFF et

ébranchez le cordon électrique de la prise.

d

2. Tournez dans le sens inverse des aiguilles d’une montre en la poussant jusqu’à

ce qu’elle s’arrête. Ensuite, tournez la dans le sens des aiguilles d’une montre
jusqu’à ce que le cran en plastique atteigne la position "0/1". Répétez cette
opération pour la deuxième vanne d’arrêt. Cette opération empêche l’eau de
sortir de la piscine.

32

3. Tout d’abord, évacuer la pression en ouvrant
la purge à sédiment (19) du pré-filtre (voir
dessin 32).

1

FR

62

EENNTTRREETTIIEENN

19

4. Dévissez le couvercle (14) du pré-filtre dans

le sens inverse des aiguilles d’une montre,
ôter le panier (16) et le joint du pré-filtre (15)

(voir dessin 33).

5. Videz et rincez abondement le panier en utilisant un tuyau d’arrosage, utiliser si

nécessaire une brosse plastique pour déloger les impuretés du pré-filtre. Ne
pas utiliser une brosse en métal.

6. Nettoyez et rincez l’intérieur du pré-filtre, le couvercle et le joint avec un tuyau
d’arrosage.

7. Remettez en place le joint, le panier puis le couvercle du pré-filtre.

8. Vissez à nouveau la purge (19).

33

14

16

15

CONSERVEZ CES INSTRUCTIONS

Page 20

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

Français

ENTRETIEN ET PRODUITS CHIMIQUES

• Les eaux de piscine doivent être régulièrement entretenues. Votre filtre et un contrôle
chimique approprié vous permettront de maintenir un bon niveau d’hygiène. Renseignez
vous auprès de votre revendeur pour choisir vos chlores, produits anti algues et autres.

• Maintenez les produits chimiques hors de portée des enfants.

• Ne versez jamais de produits chimiques dans la piscine quand elle est occupée. Ces
produits peuvent provoquer des irritations de la peau ou des yeux.

• Le contrôle du pH et le traitement de votre eau doivent être effectués chaque jour.
L’ajout de chlore, de produits anti algues et la surveillance du pH sont nécessaires aussi

ien lors du remplissage de la piscine que régulièrement durant la période d’utilisation.

b

• Lors du premier remplissage de la piscine, il se peut que l'eau soit sale et demande

plus de produits et de temps de filtration. Ne vous baignez jamais dans une eau dont le

pH n’est pas correct. Consultez votre revendeur.

• Vos enfants vont probablement éclabousser et asperger le sol. Sachez que le chlore

peut endommager votre pelouse. pensez y au moment de l’installation de votre piscine.
Sachez que certaines herbes peuvent poussez sous le liner et l'endommager.

• Le temps de fonctionnement de votre épurateur dépend de la taille de votre piscine, de
la météo et du temps d’utilisation. Faites varier le temps de fonctionnement afin de
trouver le bon temps de fonctionnement.

1

FR

62

EENNTTRREETTIIEENN

ATTENTION

Une trop forte concentration de chlore peut endommager le liner de votre piscine.
Suivez toujours les recommandations des fabricants de produits chimiques,
dangers pour la santé et avertissements de danger.

STOCKAGE LONGUE DURÉE & HIVERNAGE

ATTENTION

Laisser l’eau geler provoquerait des dommages important sur le filtre à sable et annulerait
la garantie. Si une solution anti-gel est nécessaire, utiliser uniquement du propylène glycol.
Il est non toxique et n’endommagera donc pas les composants plastiques. Tout autre
anti-gel est hautement toxique et endommagerait les composants plastiques du système.

1. Avant de vider votre piscine pour l’hivernage ou pour la déplacer, assurez-vous que l’eau

sera dirigée vers un endroit non risqué, loin des habitations. Prenez connaissance des
réglementations locales qui concernent les dispositions à prendre pour l’eau des piscines.

2. Arrêtez l'appareil et débranchez le câble d'alimentation de la prise.

3. Quand la piscine est vide, déconnectez tous le tuyaux et ôtez les vannes d’arrêt et

crépines du liner.

4. Dévissez la purge du filtre à sable (9) pour vider la cuve. Cette purge est située au bas

de la cuve.

5. Séparez la pompe du le socle de la cuve.

6. Laissez les pièces du filtre à sable ainsi que les tuyaux à l’extérieur afin de les sécher au

maximum.

7. Passez une couche de graisse sur les joints suivants pour l’hivernage :

•Joint en L (11).

• Joint A (18).

8. Appuyez sur la poignée de la vanne 6 voies et faites le tourner pour que le pointeur

indique la position “N”. Cela permet d’évacuer l’eau de toutes enceintes de la vanne.

Laisser ensuite la vanne 6 voies sur cette position inactive.
Il est recommandé de remettre les pièces sèches dans leur emballage d’origine pour un

9.

stockage optimal. Pour éviter les problèmes de condensation ou de corrosion, ne pas
envelopper ou couvrir le moteur avec des sacs plastiques.

10. Conservez la pompe et les accessoires dans un endroit sec. Le stockage doit se faire

hors-gel.

CONSERVEZ CES INSTRUCTIONS

Page 21

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

Français

GUIDE EN CAS DE PANNE

INCIDENT VÉRIFICATIONS SOLUTIONS POSSIBLES

1

FR

62

L’ÉPURATEUR
NE DÉMARRE
PAS

L’ÉPURATEUR
NE NETTOIE PAS

L’ÉPURATEUR NE
POMPE PAS OU
TROP LENTEMENT

L’ÉPURATEUR NE
FONCTIONNE PAS

Est il correctement branché à

•
a prise?

l
Vérifiez vos fusibles,

•

Installation disjonctée.

•

Le moteur est trop chaud et

•
a protection contre les

l

urcharges est arrêtée.

s

Niveaux de chlore ou pH

•
ncorrects.

i
Pas de substance filtrante

•

ans la cuve.

d

• Mauvaise position de la

vanne 6 voies.

• Eau trop sale,

• La grille ralentit le débit.

Tuyau d’aspiration ou de

•

refoulement bouchés.

•

Fuite d’air sur la ligne d’aspiration.

•

Piscine excessivement sale.

•

Media filtrant colmaté.

•

L’aspiration et le refoulement ont
été inversés.

•

Coagulation ou formation de
croûte sur la surface du sable.

•

Aspirateur connecté au système.

• Niveau d’eau trop bas.

• Grille obturée.

• Fuite d’air sur la ligne

d’aspiration.

• Moteur défectueux ou hélice

bloquée.

Le câble électrique doit toujours être

•
ranché sur une prise reliée à la terre et

b

rotégée par un disjoncteur différentiel

p

DDR) de classe A.

(
Enclenchez le disjoncteur,

•

Laissez le moteur refroidir et

•

edémarrez à nouveau.

r

justez les niveaux de chlore et le pH.

A

•
renez conseil auprès de votre vendeur de

P

roduits de traitement.

p

emplir la cuve de sable, voir “remplissage

•

R
de la cuve”.

•

Mettre la vanne en position “FILTRATION”.

•

Faites fonctionner votre épurateur plus
longtemps.

• Nettoyez la grille de la buse d’aspiration.

•

Débouchez les tuyaux.

•

Resserez les bagues de serrage, verifiez si
les tuyaux ne sont pas endommagés,
vérifiez le niveau d'eau.

•

Nettoyer le panier du pré-filtre plus souvent.

•

Faire un Backwash.

•

Installez la buse sur le refoulement et la
crépine sur l’aspiration.

•

Oter environ 2.5cm de sable.

•

Déconnecter tout aspirateur relié au système.

• Remettez la piscine à niveau,

• Nettoyez la grille à l’arrivée d’eau,

• Resserez les bagues de serrage, verifiez

si les tuyaux ne sont pas endommagés.

• Contacter le Service Après Vente Intex.

FUITE AU NIVEAU
DE LA TÊTE DE
VANNE OU DU
COUVERCLE

FUITE AU NIVEAU
DU TUYAU

LE TIMER NE
FONCTIONNE PAS
CORRECTEMENT

LE MANOMÈTRE
NE FONCTIONNE
PAS

LE SABLE
RETOURNE DANS
LA PISCINE

• Joint de la cuve manquant.

• Joint de la cuve encrassé.

• Ecrou de serrage du cerclage
mal serré.

• Vanne 6 voies déteriorée.

• Bague de serrage du tuyau
pas assez serrée.

• Joint en L et/ou de connexion
de tuyau manquant.

• Il est possible que le timer
soit défectueux.

• L’entrée du manomètre est
colmatée.

• Le manomètre est
endommagé.

• Le sable est trop fin.

• Le lit de sable est calciné.

• Otez le couvercle de la vanne 6 voies et
assurez vous que le joint est en place.

• Nettoyez le joint de la cuve à l’aide d’un
tuyau d’arrosage.

• Resserrez l’écrou du cerclage avec la
clé (fournie).

• Contacter le Service Après Vente Intex.

• Resserrez ou réinstallez la bague
de serrage.

• S’assurer que les joints en L et/ou de
connexion sont en place et en bon état.

• Eteindre la pompe et redémarrer 5
minutes plus tard.

• Re-programmer le timer.

• Contacter le Service Après Vente Intex.

• Nettoyer l’entrée du manomètre en le
dévissant de la vanne 6 voies.

• Contacter le Service Après Vente Intex.

• Utilisez uniquement du sable silice

N° 20. Taille particule : 0.45 à 0.85 mm
Coefficient d’Uniformité inférieur à 1.75.

• Changez le sable.

CONSERVEZ CES INSTRUCTIONS

GGUUIIDDEE EENN CCAASS DDEE PPAANNNNEE

Page 22

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

Français

L'EAU DE VOTRE PISCINE

TROUBLE DÉSIGNATION CAUSE SOLUTZON

1

FR

62

ALGUES

EAU
COLOREE

EAU
BLANCHATRE

NIVEAU D’EAU
TROP BAS

• Eau verdâtre

• Points noirs ou
verts sur le liner.

• Le liner est
glissant et/ou a
une mauvaise
odeur.

• Lors du premier
traitement au
chlore, l’eau
devient bleue,
brune ou noire.

• L’eau a une
apparence
laiteuse.

• Chaque matin, le
niveau d’eau est
anormalement
bas.

• Le niveau de chlore et
de pH ont besoin
d'être ajustés.

• Du cuivre, du fer ou
du manganèse de
l'eau ont été oxydés
par le chlore.
Problème courant.

• Une eau trop dure ­causé par un pH trop
élevé.

• Niveau de chlore trop
faible.

• Matières en
suspension.

• Déchirure ou trou
dans le liner ou dans
les tuyaux.

•Les valves de vidange
sont usées.

• Effectuez un traitement
chlore choc. Corrigez le
niveau de pH selon les
instructions du fabricant de
produits chimiques.

• Nettoyez soigneusement les
tâches à la brosse.
Maintenez constamment un

•
niveau de chlore correct.

• Ajuster le niveau de PH et de
chlore.

• Faites fonctionner l'épurateur
jusqu'à ce que l'eau soit

claire.

• Corrigez le pH. Consultez un
spécialiste pour un
traitement de l'eau.

• Corrigez le niveau de chlore.

• Réparez avec le kit de
réparation.

• Resserrez manuellement
bonde de vidange et tuyaux.

DEPOTS DANS
LE FOND DE
LA PISCINE

MATIERES EN
SUSPENSION
DANS L'EAU

• Impuretés ou
sable dans le fond
de la piscine.

• Feuilles, insectes
...

• Entrées et sorties
inces santes dans la
piscine sans pédiluve.

• Piscine trop proche
d'arbres.

• Utilisez l’aspirateur de
piscine INTEX pour nettoyer
le fond de la piscine.

• Utilisez le skimmer de
surface Intex.

IMPORTANT

Pour tout complément d’information, contactez votre service
consommateur. Les coordonnées se trouvent derrière cette page.

CONSERVEZ CES INSTRUCTIONS

PPRROOBBLLEEMMEESS FFRREEQQUUEENNTTSS

Page 23

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

Français

RÈGLES DE SÉCURITÉ EN MILIEU AQUATIQUE

Les loisirs nautiques sont à la fois amusants et relaxants. Cependant,
ils représentent des risques de blessures et de mort. Afin de réduire
ces risques, lisez et suivez toutes les instructions présentes sur les
produits, les emballages et les notices. Soyez conscient que les
instructions et mises en garde couvrent les risques les plus
communs mais d'autres existent.

Pour plus de sécurité, familiarisez-vous avec les mises en garde
suivantes ainsi qu'à celles propres à chaque organisation nationale :

• Demandez lui une surveillance constante. Un adulte compétent doit être
désigné comme “maître nageur” ou surveillant de baignade, surtout
quand des enfants sont dans ou autour de la piscine.

• Apprenez à nager.

• Prenez le temps d'apprendre les premiers gestes de secours.

• N’hésitez pas à informer toute personne en charge de la surveillance de
la baignade de l’existence de système de sécurité tels que les barrières,
portes verrouillées….

• Informez tout les utilisateurs de la piscine, les enfants inclus des
procédures d’urgence.

• Faites preuve de bon sens et de raison lors d'activités nautiques.

• Surveillez, surveillez, surveillez.

1

FR

62

CONSERVEZ CES INSTRUCTIONS

CCOONNSSEEIILLSS DDEE SSEECCUURRIITTEE

Page 24

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

Français

GARANTIE LIMITÉE

Votre Filtre à sable a été fabriqué en utilisant des matériaux ainsi qu’une technologie de
la plus haute qualité. Tous les produits Intex ont été inspectés et sont exempts de vices
de fabrication. Cette garantie limitée s’applique uniquement aux Filtre à sable.

La disposition suivante n'est valide qu'au sein des états membres de l'Union
Européenne: La règle légale de la Directive Directive 1999/44/EC ne sera pas affectée
par cette garantie Intex.

Les dispositions de cette garantie limitée s’appliquent seulement au premier acheteur.
Cette garantie limitée n’est pas transférable. Cette garantie limitée est valable pour une
durée de deux ans à partir de la date initiale d’acquisition. Conservez l’original du ticket
de caisse avec ce manuel, car une preuve d’achat sera exigée et devra accompagner les
réclamations ; dans le cas contraire, la garantie limitée n’est pas valide.

1

FR

62

Si un défaut de fabrication est découvert au cours de la période de deux ans, contactez
le centre de SAV dont vous dépendez. (voir liste des centres SAV dans le manuel). Le
centre jugera de la validité de la réclamation.

DANS AUCUN CAS INTEX, SES AGENTS AUTORISÉS OU SES EMPLOYÉS NE
PEUVENT ETRE TENUS RESPONSABLES PAR L’ACHETEUR OU PAR UNE PARTIE
TIERCE POUR DES DOMMAGES DIRECTS OU INDIRECTS OU POUR TOUT AUTRE
RESPONSABILITE. Certains pays ou certaines juridictions n'autorisent pas l'exclusion

ou la limitation des dommages impliqués ou accessoires, les limitations ou exclusions
ci-dessus ne s'appliquent donc peut-être pas à vous.

Cette garantie limitée ne s'applique pas si Filtre à sable est l’objet de négligences,
d’utilisation autres que celles prévues, d’une mauvaise installation électrique,
d’installation incorrecte, d’accident, du non-respect des consignes d’utilisation, ou s’il est
endommagé dans des circonstances hors du control d’Intex, ce qui inclut, de manière
non-exhaustive, la destruction ou les dommages provoqués par l’exposition au feu,
à l’inondation, au gel, à la pluie, ou à d’autres intempéries naturelles. Cette garantie
limitée s'applique seulement aux parties et aux composants vendus par Intex. La
garantie limitée ne couvre pas les modifications non-autorisées apportées au produit,
les réparations ou le démontage par quelqu'un d'autre que le personnel des centres
services Intex.

Les coûts résultant de la perte d’eau de la piscine, les dégâts causés par les produits de
traitement chimique ou l’eau ne sont pas couverts par cette garantie. Les blessures ou
les dégâts matériels ne sont en aucun cas couverts par cette garantie.

CONSERVEZ CES INSTRUCTIONS

Page 25

(162FR) MODEL SF15220 SAND FILTER PUMP FRENCH 7.5” X 10.3” PANTONE 295U 10/28/2010

Français

1

FR

Pour tout renseignement et commande de pièces détachées, contactez votre revendeur
local de la liste ci-dessous ou visitez www.intexdevelopment.com pour consulter la liste
des questions les plus fréquemment posées.

ZONES GEOGRAPHIQUES ADRESSE ZONES GEOGRAPHIQUES ADRESSE

ASIA INTEX DEVELOPMENT CO. LTD.

•

• EUROPE INTEX TRADING B.V.

FRANCE UNITEX / INTEX SERVICE FRANCE S.A.S

•

• GERMANY STEINBACH VERTRIEBSGMBH

ITALY A & A MARKETING SERVICE

•

• UK TOY BROKERS LTD

• SWITZERLAND GWM AGENCY

• SPAIN / PORTUGAL Nostrum Iberian Market S.A.

• AUSTRALIA HUNTER PRODUCTS PTY LTD

• NEW ZEALAND HAKA NEW ZEALAND LIMITED

• MIDDLE EAST FIRST GROUP INTERNATIONAL
REGION AL MOOSA GROUP BUILDING, 1ST

• SOUTH AFRICA WOOD & HYDE

• CHILE / URUGUAY COMEXA S.A.

9TH FLOOR,

AH SING FINANCIAL CENTRE,

D
108 GLOUCESTER ROAD,
WANCHAI, HONG KONG
TEL: [phone]

AX: 852-23118200

F
E-mail: [e-mail]

ebsite: www.intexdevelopment.com

W

OSTBUS 1075, 4700 BB ROOSENDAAL,

P
THE NETHERLANDS
TEL: [phone]
FAX: [phone]
E-mail: [e-mail]
Website: www.intexcorp.nl

2, ROUTE NATIONALE,

5

9190 BEAUFORT, FRANCE

3
TEL: [phone] (0,15€/min)

AX: 03 84 25 18 09

F

Website: www.intex.fr

C/O WEBOPAC LOGISTICS GMBH
INTER-LOGISTIK-PARK 1-3
87600 KAUFBEUREN

EL: 0180 5 405 100 200

T

0,14€/min aus dem Festnetz, Mobilfunk max. 0,42€/min)

(
FAX: + 43 (7262) 61439
E-mail: [e-mail]
Website: www.intexcorp.de

VIA RAFFAELLO SANZIO

0058 VILLASANTA (MI)

2
TEL: [phone]
FAX: [phone]

E-mail: [e-mail]

ebsite: www.intexitalia.com

W

ARKETING HOUSE,

M
BLACKSTONE ROAD,

UNTINGDON, CAMBS.

H
PE29 6EF. UK

EL: 0844 561 7129

T
FAX: [phone]
E-mail: [e-mail]
Website: www.intexspares.com

GARTEN-U. WOHNMÖBEL,

ÄFFELSTRASSE 25,

R
POSTFACH,

H-8045 ZURICH/SWITZERLAND

C
TEL: [phone] or [phone]
FAX: [phone]
E-mail: [e-mail]

ebsite: www.gwm.ch, www.gwmsale.ch

W

Av. de la Albufera, 321
28031 Madrid, Spain
TEL: [phone]

FAX for Spain: [phone]

Email for Spain: [e-mail]

FAX for Portugal: [phone]

Email for Portugal: [e-mail]
Website: www.intexiberian.com

LEVEL 1, 225 BAY STREET,
BRIGHTON, VICTORIA,
AUSTRALIA
TEL: [phone] or 1800-224-094
FAX: [phone]
E-mail: [e-mail]
Website: www.hunterproducts.com.au

UNIT 4, 11 ORBIT DIVE, ALBANY,
AUCKLAND 0757, NEW ZEALAND
TEL: [phone]
FAX: [phone]
E-mail: [e-mail]

Website: www.hakanz.co.nz

FLOOR, OFFICE 102 & 103, UMM HURAIR
ROAD, KARAMA, DUBAI, UAE

TEL: [phone]INTEX(46839) / [phone]

FAX: [phone]

E-mail: [e-mail].
Website: www.firstgroupinternational.com

15-17 PACKER AVENUE, INDUSTRIA 2,
CAPE TOWN, SOUTH AFRICA 7460
TEL: [phone]
FAX: [phone]
E-mail: [e-mail]

EL JUNCAL 100, PARQUE INDUSTRIAL PORTEZUELO,
QUILICURA, SANTIAGO, CHILE.
TEL: [phone]
E-mail: [e-mail]

• ARGENTINA JARSE INDUSTRIAL Y COMERCIAL S.A

PERU COMEXA S.A.

•

SAUDI ARABIA SAUDI ARABIAN MARKETING &

•

• AUSTRIA STEINBACH VERTRIEBSGMBH

CZECH REPUBLIC / INTEX TRADING S.R.O.

•
EASTERN EUROPE BENESOVSKA 23,

• BELGIUM N.V. SIMBA-DICKIE BELGIUM S.A.

DENMARK K.E. MATHIASEN A/S

•

• SWEDEN LEKSAM AB

NORWAY NORSTAR AS

•

• FINLAND NORSTAR OY

• RUSSIA LLC BAUER

• POLAND KATHAY HASTER

• HUNGARY RECONTRA LTD./RICKI LTD.

• BRASIL KONESUL MARKETING & SALES LTDA

• ISRAEL ALFIT TOYS LTD

ANUEL GARCIA Nº124, PARQUE PATRICO,

M

UENOS AIRES, ARGENTINA

B
TEL: [phone] (interno 106);
TEL: [phone]( interno 145)
E-mail: Martín Cosoleto: [e-mail]

-mail: Daniel Centurion: [e-mail]

E

ebsite: www.jarse.com.ar

W

AVENIDA COMANDANTE ESPINAR 142,
MIRAFLORES, LIMA, PERÚ
TEL: [phone]

GENCIES CO. LTD.

A
PRINCE AMIR MAJED STREET,
AL-SAFA DISTRICT. JEDDAH,
KINGDOM OF SAUDI ARABIA

EL: 966-2-693 8496

T

AX: 966-2-271 4084

F
E-mail: [e-mail]
Website: www.samaco.com.sa

AISTINGERSTRAßE 2

311 SCHWERTBERG

4

EL: 0820 - 200 100 200

T
(0,145€/min aus allen Netzen)
FAX: + 43 (7262) 61439
E-mail: [e-mail]

ebsite: www.intexcorp.at

W

101 00 PRAHA 10,

ZECH REPUBLIC

C

EL: [phone]

T
FAX: [phone]
E-mail: [e-mail]

MOESKROENSESTEENWEG 383C,

511 AALBEKE, BELGIUM

8

EL: 0800 92088

T
FAX: [phone]
E-mail: [e-mail]
E-mail: [e-mail]

ebsite: www.nicotoy.be/downloads.htm

W

SINTRUPVEJ 12, DK-8220
BRABRAND, DENMARK
TEL: [phone]
FAX: [phone]

-mail: [e-mail]

E
Website: www.intexnordic.com

BRANDSVIGSGATAN 6,
S-262 73 ÄNGELHOLM,

WEDEN

S

EL: [phone]

T
FAX: [phone]
E-mail: [e-mail]
Website: www.intexnordic.com

PINDSLEVEIEN 1,
N-3221 SANDEFJORD,
NORWAY
TEL: [phone]
FAX: [phone]
E-mail: [e-mail]
Website: www.intexnordic.com

SUOMALAISTENTIE 7,
FIN-02270 ESPOO,
FINLAND
TEL: [phone]
FAX: [phone]
E-mail: [e-mail]
Website: www.intexnordic.com

KIEVSKAYA STR., 20,
121165 MOSCOW, RUSSIA
TEL: [phone]/9802
FAX: [phone]
E-mail: [e-mail]
Website: www.intex.su

UL. LUTYCKA 3, 60-415 POZNAN

TEL: [phone]

FAX: [phone]
E-mail: [e-mail]
Website: www.intexpoland.pl

H-1113 BUDAPEST, DARÓCZI ÚT 1-3,
HUNGARY
TEL: [phone]
FAX: [phone]
E-mail: [e-mail]

RUA ANTONIO DAS CHAGAS,

1.528 - CEP. 04714-002,
CHÁCARA SANTO ANTONIO - SÃO
PAULO - SP - BRASIL
TEL: [phone]
FAX: [phone]
E-mail: [e-mail]

MOSHAV NEHALIM,
MESHEK 32, 49950, ISRAEL
TEL: [phone]
FAX: [phone]
E-mail: [e-mail]

62

CONSERVEZ CES INSTRUCTIONS

Page 26
