Intex Krystal Clear, 28458EX User Manual

261IO

DŮLEŽITÉ

BEZPEČNOSTNÍ POKYNY

Předtím než začnete s instalací výrobku,

přečtěte si, prosím, návod a řiďte se jeho

pokyny.

Model ECO15220-1 220 – 230 V~, 50 Hz, 350 W, Hmax 5.0 m Hmin 0.19 m IPX4 Model ECO15230-1 230 – 240 V~, 50 Hz, 350 W, Hmax 5.0 m Hmin 0.19 m IPX4 Model ECO20220-1 220 – 230 V~, 50 Hz, 650 W, Hmax 7.5 m Hmin 0.19 m IPX4 Model ECO20230-1 230 – 240 V~, 50 Hz, 650 W, Hmax 7.5 m Hmin 0.19 m IPX4 MAX. TEPLOTA VODY 35 ST.C

Vzhledem k politice neustálého zdokonalování výrobků si společnost INTEX vyhrazuje právo kdykoliv bez předchozího upozornění změnit údaje, vzhled nebo aktualizace (specifikace výrobku)!

- Intex Recreation Corp.

práva vyhrazena. Printed in China/Imprimé en Chine/Impreso en China/Vytištěno v Číně.

®™ Trademarks used in some countries of the world under license from/®™ Marques utilisées dans certains pays sous

licence de/Marcas registradas utilizadas en algunos países del mundo bajo licencia de/Ochranné známky jsou v některých zemích světa používány v licenci společnosti/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co.

Ltd., G.P.O Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European Union by/Distribué dans l’Union Européenne par/Distribuido en la unión Europea por/V Evropské unii dis-

tribuuje společnost/Intex Trading B.V., Venneveld 9, 4705 RR Roosendaal – The Netherlands

UŽIVATELSKÝ MANUÁL

www.intexcorp.com

261-*B*-R0-1706

261IO

USCHOVEJTE TENTO NÁVOD K OBSLUZE

OBSAH

Varování........................................................................................... 3

Referenční díly ................................................................................ 4–5

Návod na instalaci .......................................................................... 6–13

Specifikace výrobku................................................................... .... 8

Návody k obsluze........................................................................ ... 14–18

Tabulka LED kódů................................................................ .......... 19

Obsah soli ve vodě a objem vody v bazénu................................ 20

Tabulka slanosti pro bazény Intex................................................ 21

Tablety s kyselinou kyanurovou pro bazény Intex ..................... 22

Tabulka provozního času pro bazény Intex ................................ 23

Tabulka slanosti pro bazény jiných výrobců .............................. 24

Tablety s kyselinou kyanurovou pro bazény jiných výrobců .... 24

Tabulka provozního času pro bazény jiných výrobců ............... 24

Údržba ............................................................................................. 25–29

Dlouhodobé skladování ................................................................. 29

Návod na odstranění závad ........................................................... 30–32

Často se vyskytující problémy s bazénem .................................. 33

Všeobecné bezpečnostní pokyny ................................................. 33

Omezená záruka ............................................................................. 34

Strana 2

261IO

USCHOVEJTE TENTO NÁVOD K OBSLUZE

DŮLEŽITÉ BEZPEČNOSTNÍ PŘEDPISY

Před uvedením výrobku do provozu si přečtěte všechny pokyny, ujistěte se, že jim rozumíte a řiďte se jimi.

PŘEČTĚTE SI VŠECHNY INSTRUKCE A ŘIĎTE SE JIMI

VAROVÁNÍ

• Děti a osoby se zdravotním postižením mějte pod dohledem.

• Nedovolte dětem, aby se pohybovaly v okolí čerpadla a elektrických kabelů.

• Děti si se zařízením nesmí hrát. Čištění a uživatelská údržba nesmí být prováděna dětmi bez dozoru.

• Toto zařízení mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními

schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání zařízení bezpečným způsobem a rozumí případným nebezpečím.

• Montáž a demontáž smí provádět pouze dospělé osoby.

•

Čerpadlo musí být napájeno přes proudový chránič (RCD) se jmenovitým reziduálním proudem nepřesahujícím 30 mA.

• Čerpadlo před čištěním, demontáží, údržbou nebo použitím pro jiné účely vždy odpojte ze zásuvky.

• Napájecí kabel nezakopávejte do země. Napájecí kabel umístěte tak, aby nebylo možné jej poškodit sekačkou,

nůžkami na živý plot nebo jiným nářadím.

• Pokud dojde u přístroje k poškození napájecího vedení, musí být nahrazeno kvalifikovaným elektrikářem.

• V zájmu snížení rizika úrazu elektrickým proudem nepoužívejte pro připojení zařízení k elektrické síti žádné

prodlužovací kabely, časové spínače, adaptéry nebo konvertory. Ujistěte se, že se na vhodném místě nachází

zásuvka.

• Zařízení neuvádějte do provozu, resp. nevytahujte zástrčku ze zásuvky, pokud stojíte ve vodě nebo pokud máte

mokré ruce.

• Výrobek nainstalujte alespoň 2 m od bazénu.

• Ujistěte se, že se elektrická přípojka čerpadla nachází ve vzdálenosti nejméně 3,5 m od bazénu.

• Tento výrobek umisťujte vždy v takové vzdálenosti od bazénu, aby dětem bylo znemožněno na čerpadlo lézt a

dostat se tak do bazénu.

rpadlo nesmí být používáno, pokud se ve vodě nacházejí osoby.

• Če

• Tento výrobek je určen výhradně pro použití se skládacími bazény. Nepoužívejte jej pro zapuštěné bazény.

Skladovatelný bazén můžete kompletně demontovat, uskladnit na zimu a v létě jej pak znovu nainstalovat.

• Pro snížení rizika úrazu nevstupujte nikdy do bazénu, pokud je nasávací zařízení uvolněné, prasklé, ohnuté,

utrhnuté, poškozené nebo pokud chybí. Povolené, prasklé, ohnuté, utrhnuté, poškozené nebo chybějící nasávací zařízení okamžitě nahraďte.

• Nikdy si nehrajte ani neplavte poblíž nasávacího zařízení. Mohlo by dojít k nasání vašich vlasů nebo přisání těla,

což by mohlo vést k trvalému zranění nebo utonutí.

• Abyste předešli poškození zařízení a riziku poranění, čerpadlo vždy před změnou polohy filtračního ventilu vypněte.

• Nikdy neprovozujte výrobek nad maximální pracovní tlak, který je uveden na filtrační nádobě.

• Nebezpečný tlak. Nepřípustná nebo nesprávná montáž víka filtrační nádoby může způsobit jeho vymrštění v

důsledku vysokého tlaku, což může vést k vážným zraněním, škodám na majetku nebo smrti.

• Tento výrobek smí být používán pouze pro účely popsané v manuálu.

V PŘÍPADĚ NERESPEKTOVÁNÍ TĚCHTO VÝSTRAŽNÝCH UPOZORNĚNÍ MŮŽE DOJÍT KE ŠKODÁM NA MAJETKU, ÚRAZŮM ELEKTRICKÝM PROUDEM, JINÝM VÁŽNÝM ZRANĚNÍM NEBO DOKONCE KE SMRTELNÝM ÚRAZŮM.

Tato výstražná upozornění, pokyny a bezpečnostní pravidla zahrnují mnohá, zdaleka však ne všechna možná rizika a nebezpečí. Dávejte prosím pozor a správně vyhodnoťte při koupání možná nebezpečí.

Strana 3

261IO

USCHOVEJTE TENTO NÁVOD K OBSLUZE

REFERENČNÍ DÍLY

Předtím než se pustíte do sestavování vašeho výrobku, věnujte prosím několik minut svého času

seznámení s jednotlivými díly, abyste lépe porozuměli souvislostem.

27 43

5 6

14 40 15

16 17

30 31

51 34

„*“: volitelné komponenty. POZNÁMKA: Nákresy slouží pouze pro ilustraci. Výrobek se může lišit.

Strana 4

TUSCHOVEJTE TENTO NÁVOD K OBSLUZE

ČÍSLO DÍLU

1 MANOMETR 1 11224 11411 2 6CESTNÝ VENTIL 1 11496 11378 3 ODTOKOVÉ ŠROUBOVÉ VÍČKO 1 11131 11131 4 TĚSNĚNÍ FILTRAČNÍ NÁDOBY 1 11379 11379 5 ŠROUBY 2 11381 11381 6 OBJÍMKA 1 11380 11380 7 OCHRANA PROTI PÍSKU 1 11382 11382 8 STŘEDOVÁ TRUBKA 1 11814 11813

9 VÍKO VYPOUŠTĚCÍHO VENTILU 1 11456 11456 10 TĚSNĚNÍ ODTOKOVÉHO VENTILU 1 11385 11385 11 PŘÍPOJKA 10 11384 11384 12 SPOJOVACÍ HADICE SE ŠROUBOVOU MATICÍ 2 11010 11010 13 SPOJOVACÍ HADICE PÍSKOVÉHO FILTRU 1 11536 11390 14 ZÁVITOVÁ MATICE LAPAČE LISTÍ 1 11479 11479 15 TĚSNĚNÍ LAPAČE LISTÍ 1 11232 11232 16 KOŠ 1 11260 11260 17 ŠROUBOVACÍ MANŽETA TĚLESA FILTRU 1 11261 11261 18 TĚSNĚNÍ TVARU L 4 11228 11228 19 VENTIL PRO VYPUŠTĚNÍ USAZENIN 1 10460 10460 20 VENTIL S O-KROUŽKEM 1 10264 10264 21 PRŮTOKOVÝ SENZOR 1 11460 11460 22 TĚLESO ELEKTROLYTICKÉHO ČLÁNKU 1 11372 11372 23 PRIMÁRNÍ ELEKTROLYTICKÝ ČLÁNEK 1 11374 11389 24 SEKUNDÁRNÍ ELEKTROLYTICKÝ ČLÁNEK 1 11905 11900 25 SESTAVA PŘEDFILTRU 1 11371 11371 26 ČERPADLOVÝ MOTOR A ŘÍDICÍ JEDNOTKA 1 27 TĚSNĚNÍ TVARU L 1 11439 11439

UZAVÍRACÍ ŠOUPÁTKO (HADICE S TĚSNICÍM KROUŽKEM

28*

VČETNĚ GUMOVÉ PODLOŽKY PRO FILTRAČNÍ VENTIL) 29* HADICE S TĚSNICÍM KROUŽKEM 2 10262 10262 30* GUMOVÁ PODLOŽKA PRO FILTRAČNÍ VENTIL 2 10745 10745 31* MATICE FILTRU 2 10256 10256 32* PLOCHÁ GUMOVÁ PODLOŽKA PRO FILTR 2 10255 10255 33* ŠROUBOVÁ SPOJKA FILTRU 1 11235 11235 34*

NASTAVITELNÁ VTOKOVÁ TRYSKA BAZÉNU

VZDUCHOVÝ VYPOUŠTĚCÍ VENTIL B

35* 36* PŘÍPOJKA FILTRU 1 11070 11070 37*

VTOKOVÁ TRYSKA BAZÉNU

38* FILTRAČNÍ SÍTO 1 12197 12197

39 TESTOVACÍ PROUŽKY 1 19635 19635 40 KRYT LAPAČE LISTÍ 1 11480 11480

ŠROUBOVÝ UZÁVĚR ELEKTROLYTICKÉHO ČLÁNKU

41 42 O-KROUŽEK 1 11585 11585

43 TĚLESO ČLÁNKU 1 11915 11915

O-KROUŽEK PRO ČERPADLOVÝ MOTOR PÍSKOVÉHO FILTRU

44 45 ŠROUBOVÝ UZÁVĚR ELEKTROLYTICKÉHO ČLÁNKU 1 11582 11582 46 PÍSKOVÝ FILTR A NÁDOBA 1 11803 11802 47 ZÁKLADNA PÍSKOVÉHO FILTRU 1 11801 11800 48 O-KROUŽEK PRO TITANOVÉ DESTIČKY 1 11515 11515

49* FILTRAČNÍ SÍTO 1 12198 12198

50* VZDUCHOVÝ VENTIL 51* ŠROUBOVÁ PŘÍPOJKA PRO PŘÍVOD VZDUCHU 52* PŘÍPOJKA VTOKOVÉHO SÍTA 53* VZDUCHOVÝ ADAPTÉR PŘÍTOKU BAZÉNU

UZÁVĚR PROUDOVÉHO VENTILU (NEZOBRAZENO)

54*

POPIS

MNOŽSTVÍ

2 10747 10747

1 2 10722 10722

1 11432 11432

2 11457 11457

1 1 1 1 1

ČÍSLO NÁHRADNÍHO DÍLU

ECO20220-1/ECO20230-1 ECO15220-1/ECO15230-1

12530/12530BS 12528/12528BS

12369 12369

12364 12364

12363 12363 12372 12371 12365 12365 12368 12368 12373 12373

„*“: volitelné komponenty.

Při objednávání dílů mějte na paměti, že musíte uvést číslo modelu a číslo dílu.

Strana 5

261IO

USCHOVEJTE TENTO NÁVOD K OBSLUZE

INSTALACE ODTOKOVÉHO FILTRU BAZÉNU A PÍSTOVÉHO VENTILU (volitelné)

Síťová mřížka zabraňuje vniknutí velkých předmětů do filtračního čerpadla vlivem proudění a chrání jej tak před poškozením. Pokud má váš bazén nafukovací horní kruh, nainstalujte filtr, hrdlo a pístový ventil předtím, než kruh nafouknete. Postupná čísla náhradních dílů odkazují na jednotlivé díly uvedené v seznamu náhradních dílů. Návod na instalaci:

1. Odšroubujte proti směru hodinových

ručiček spojku ventilového pístu a odpojte ji od šroubové spojky filtru (33) (viz obrázek 1). Dbejte přitom na to, aby stupňovitý těsnicí kroužek (30) zůstal na svém místě. Postavte ventilový píst na zem na bezpečné místo.

2. Odšroubujte matici filtru (31) proti směru hodinových ručiček ze šroubové spojky (33). Zastrčte podložku (32) do šroubové spojky (33).

3. Umístěte filtr a uzavírací šoupátko do

spodní polohy odtoku vody z bazénu

(označeno znamínkem „+“). Zastrčte spojku (33) z vnitřní strany bazénu do jednoho z nachystaných otvorů, přičemž podložka zůstane na spojovacím dílu a bude tak umístěna na vnitřní straně bazénu.

4. Před sestavením potřete závity vazelínou. Přišroubujte matici filtru ve směru hodinových ručiček (31) plochou stranou matice filtru (31) směrem k vnější straně stěny bazénu zpět na šroubovou spojku (33) (viz obrázek 2).

5. Matici filtru (31) na šroubové spojce (33) pevně dotáhněte rukou.

6. Vezměte sadu pístového ventilu. Ujistěte se, zda stupňovitý těsnící kroužek sedí na správném místě.

7. Našroubujte opět spojku ventilového pístu na šroubovou spojku filtru (33) (viz obrázek 3).

8. Otočte rukojeť ventilového pístu ve směru hodinových ručiček do uzavřené polohy. Ujistěte se, že je ventilový píst bezpečně, resp. pevně uzavřený. Tím zabráníte tomu, aby voda při plnění vytékala ven

(viz obrázek 4).

VNITŘNÍ STĚNY

OBLOŽENÍ

VNITŘNÍ STĚNY

Strana 6

261IO

USCHOVEJTE TENTO NÁVOD K OBSLUZE

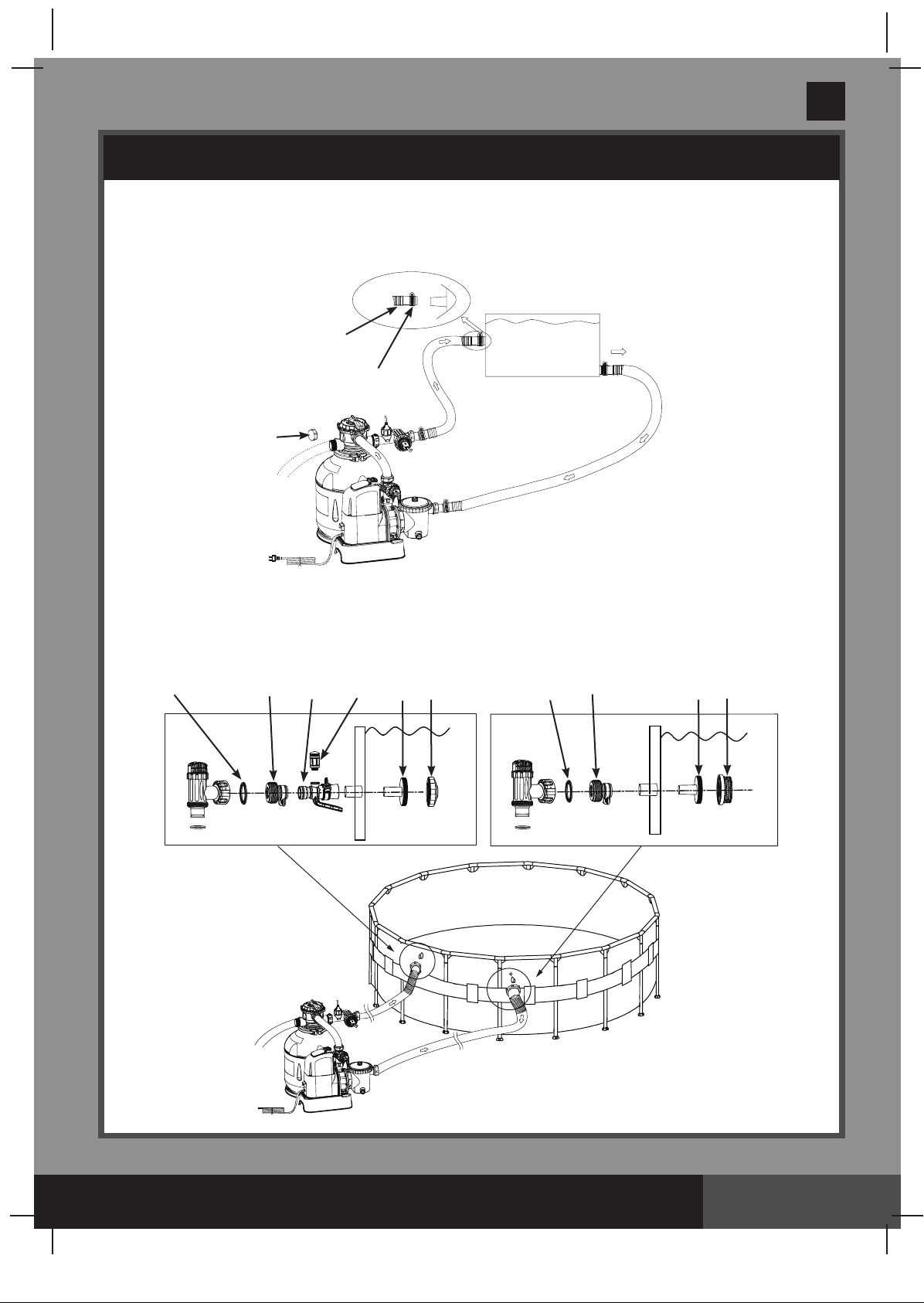

INSTALACE HRDLA PŘÍTOKU A PÍSTOVÉHO VENTILU (volitelné)

Odšroubujte spojku pístového ventilu proti

směru hodinových ručiček od šroubové přípojky pro přívod vzduchu (51). (viz obrázek 5). Dbejte přitom na to, aby stupňovitý těsnicí kroužek (30) zůstal na svém místě. Postavte ventilový píst na zem na bezpečné místo. Odšroubujte matici síta (31) proti směru

hodinových ručiček od přípojky pro přívod vzduchu (51). Zastrčte podložku (32) do šroubové přípojky (51). Hrdlo a uzavírací šoupátko umístěte

do horní polohy na přítoku bazénu. Zaveďte vtokovou trysku (25 a 51) z vnitřní strany bazénové fólie do jednoho z předvrtaných otvorů. Podložka přitom zůstane na přípojce a je následně přitlačena k vnitřní straně stěny bazénu.

4. Před sestavením potřete závity

vazelínou. Našroubujte matici síta (31) plochou stranou k vnější straně fólie ve směru hodinových ručiček zpět na šroubovou přípojku pro přívod vzduchu (51). (Viz obrázek 6.) Pevně dotáhněte nastavitelnou vtokovou trysku

bazénu (25) a matici síta (31) na šroubové přípojce pro přívod vzduchu(51).

Vezměte sadu pístového ventilu. Ujistěte se,

zda stupňovitý těsnící kroužek sedí na správném místě.

7. Přišroubujte proudový ventil (50) ke šroubové přípojce

pro přívod vzduchu (51)

UPOZORNĚNÍ: Ujistěte se, že je proudový ventil pevně našroubovaný a že ukazuje nahoru. Přípojku pístového ventilu přišroubujte ve směru hodinových ručiček opět ke šroubové přípojce pro přívod vzduchu (51). (Viz obrázek 7.)

(viz obrázek 8).

9. Pro lepší cirkulaci nastavte hlavu hubice tak, aby ukazovala směrem pryč od

odtoku z bazénu (viz obrázek 9).

10. Nyní můžete bazén naplnit vodou. Příslušné pokyny najdete v uživatelském manuálu pro volně stojící bazény.

OBLOŽENÍ

VNITŘNÍ

STĚNY

VNITŘNÍ STĚNY

OBLOŽENÍ

BAZÉN

SMĚR TOKU

Strana 7

261IO

USCHOVEJTE TENTO NÁVOD K OBSLUZE

SPECIFIKACE VÝROBKU

Písečný filtr odstraňuje částečky nečistot a čistí váš bazén. Bazénová chemie je speciální oblast, o které byste se měli blíže informovat u vašeho místního odborníka na bazény.

Model: Wattový výkon: Ideální hladina soli: 3 000 ppm (dílů na jeden mil-

Maximální průtok za hodinu: 11 gramů/hodinu 7 gramů/hodinu Výstupní proud sekundárního článku: Maximální pracovní tlak: 2 bary (30 psi) 2 bary (30 psi) Účinný prostor filtru: 0,13 m Průtok filtračního čerpadla: 2 650 galonů/hodinu

Doporučené množství filtračního média:

Doporučené filtrační médium (není součástí dodávky):

Omezená záruka:

ECO20220-1/ECO20230-1 ECO15220-1/ECO15230-1 650 W 350 W

3 000 ppm

ion)

800 mA 500 mA

(1,44 ft2) 0,1 m2 (1,1 ft2)

(10,0 m Používejte pouze křemičitý písek č. 20 (45 kg / 100 liber) nebo sklářský písek (32 kg / 70 liber). Používejte pouze křemičitý písek č. 20 nebo sklářský písek

Zrnitost

se pohybuje v rozmezí od 0,45 do 0,85 mm (0,018 až 0,033 palců). Číslo nestejnozrnitosti je menší než 1,75

Viz

/hodinu)

„Omezená záruka“.

1 600 galonů/hodinu (6,0 m3/hodinu) Používejte pouze křemičitý písek č. 20 (25 kg / 55 liber) nebo sklářský písek (18 kg / 40 liber).

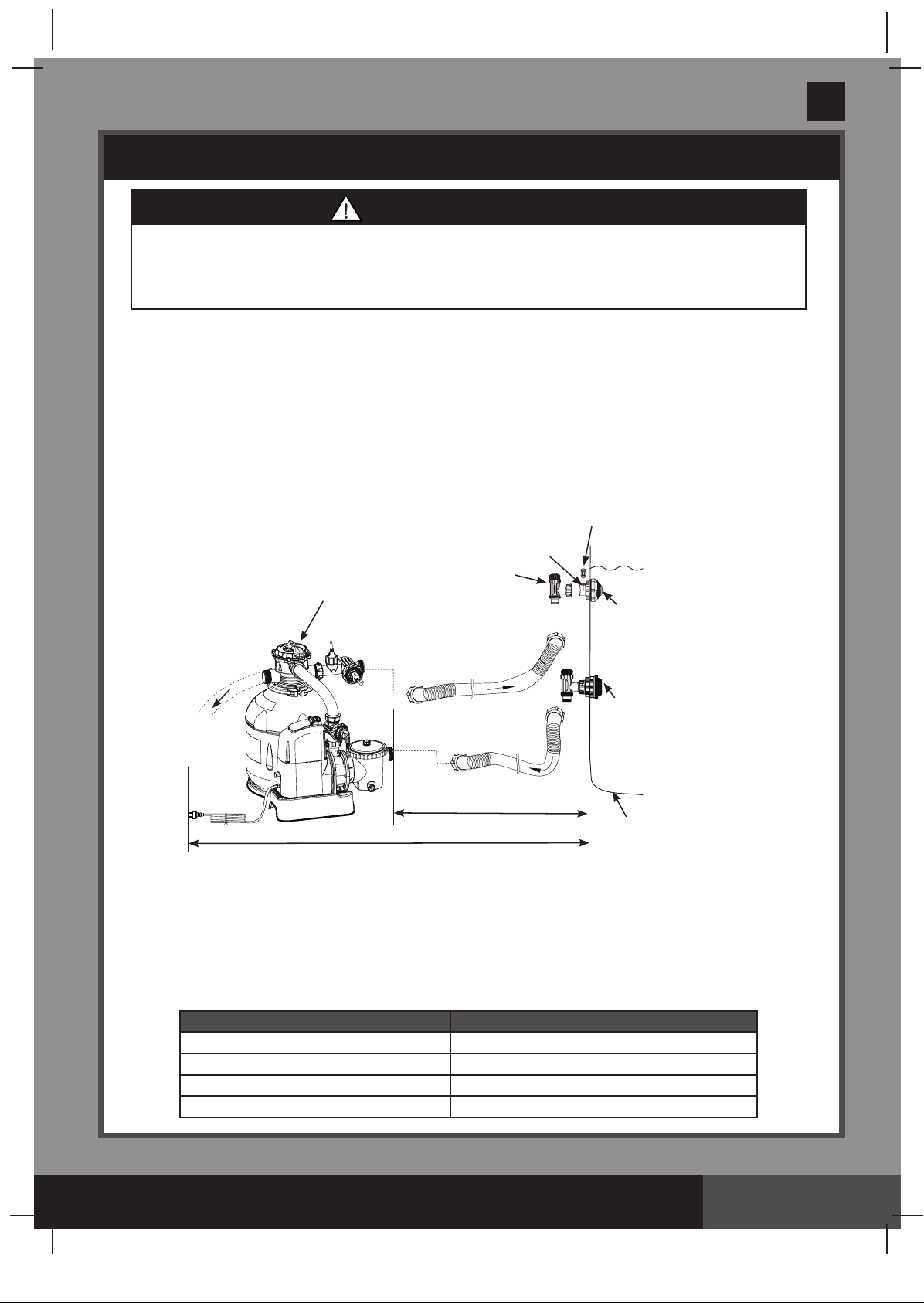

NÁVOD NA INSTALACI

PRO SMONTOVÁNÍ ŽEBŘÍKU POTŘEBUJETE NÁSLEDUJÍCÍ NÁŘADÍ: Křížový šroubovák Umístění čerpadla a montáž:

• Systém musí být smontován na pevné rovině bez vibrací.

• Zajistěte místo, které bude chráněno před vlivy počasí, vlhkostí, povodněmi a teplotami pod bodem mrazu.

• Zajistěte dostatečný přístup a dostatek místa a osvětlení pro rutinní údržbu.

• Čerpadlový motor vyžaduje volnou cirkulaci vzduchu pro chlazení. Proto čerpadlo neinstalujte do prostředí s vysokou koncentrací páry ani prostředí bez větrání.

Instalace tohoto výrobku vyžaduje skupinu dvou nebo více osob. Pouze pro domácí použití.

14 40

Návod na instalaci předfiltru:

1. Vyjměte pískový filtr a příslušné příslušenství opatrně z obalu

a zkontrolujte, zda na nich nejsou viditelné škody.

2. Odšroubujte kryt lapače listí (14) proti směru hodinových ručiček z tělesa předfiltru. Odeberte koš (16) a šroubovací manžetu tělesa filtru (17) (viz obrázek 10).

3. Spojte těleso předfiltru s přítokem vody na motoru. Pozor: Těleso předfiltru a přítok vody na motoru srovnejte do

jedné linie (viz obrázek 11).

Strana 8

261IO

USCHOVEJTE TENTO NÁVOD K OBSLUZE

NÁVOD NA INSTALACI (pokračování)

4. Našroubujte šroubovací manžetu tělesa filtru (17) ve směru hodinových ručiček na přítok vody do motoru (viz také obrázky 12.1 a 12.2).

12.1

12.2

5. Vraťte koš (16) a kryt lapače listí (14) zpět do tělesa předfiltru

(viz také obrázky 13.1 a 13.2).

13.1

13.2

Smontování nádoby na písek:

1. Umístěte základnu nádrže na požadovaném místě.

2. Umístěte nádrž na základnu (viz obrázek 14.1).

3. Spojte vestavnou jednotku předfiltru se základnou nádrže (viz

obrázek 14.2). POZOR: Ujistěte se, že přítok vody na tělese předfiltru ukazuje směrem k bazénu.

DŮLEŽITÉ: Filtrační čerpadlo musí zpravidla být trvale připevněno ve vzpřímené poloze buď k zemi, nebo k podkladu. Informujte se u odpovědných úřadů, zda existují předpisy týkající se filtračních čerpadel pro nadzemní bazény. Pokud ano, lze filtrační čerpadlo připevnit k základně

pomocí dvou upevňovacích otvorů na spodní straně. Viz obrázek 14.3. Aby nemohlo dojít k převrácení filtračního čerpadla, lze jej připevnit k betonovému soklu nebo dřevěné základně.

• Upevňovací otvory mají průměr 6,4 mm, odstup mezi nimi činí 115 mm.

• Použijte dva šrouby a dvě matice s maximálním průměrem 6,4 mm.

14.1

14.2

115 mm

14.3

Strana 9

261IO

USCHOVEJTE TENTO NÁVOD K OBSLUZE

NÁVOD NA INSTALACI (pokračování)

MAX

MIN

Naplnění pískem:

DŮLEŽITÉ: Používejte pouze křemičitý písek č. 20 mezi 0,45 a 0,85 mm (0,018 až 0,033 palců) a číslem nestejnozrnitosti nižším než 1,75. Používejte pouze filtrační materiály předepsané výrobcem.

Upozornění: Předtím než nádrž naplníte pískem, ujistěte se, že je středová trubka bezpečně připevněná ke dnu nádrže a že je umístěná kolmo uprostřed nádoby.

1. Nasaďte ochranu proti písku (7) na středovou trubku. Pomalu nádrž naplňte pískem (viz obrázek 15).

2. Nádrž nejprve naplňte přibližně do poloviny a sejměte ochranu proti písku (7) (viz obrázek 16).

nebo sklářský písek

se zrnitostí

3. Písek rovnoměrně rozprostřete v nádobě a přidejte do ní trochu vody, abyste při

plnění zbývajícího ísku dosáhli tlumicího účinku. Tak zabráníte tomu, aby středová trubka (8) dostala příliš silnou ránu (viz obrázek 17). Nasaďte poté znovu ochranu proti písku (7) na nádrž a naplňte nádrž zbývajícím pískem.

4. Hladina písku v nádrži by se měla pohybovat mezi označením „MIN“ a „MAX“

na středové trubce. Ještě jednou písek rukou uhlaďte, aby byl v nádrži rovnoměrně rozprostřen (viz také obrázky 17 a 18).

MAX

MIN

MAX

MIN

5. Sejměte ochranu proti písku (7).

6. Opláchněte veškerý písek z okraje nádoby.

Strana 10

261IO

USCHOVEJTE TENTO NÁVOD K OBSLUZE

NÁVOD NA INSTALACI (pokračování)

VAROVÁNÍ

Nepřípustné, resp. nesprávné spojení ventilu nádoby a svorky může způsobit, že ventil a svorka vlivem tlaku prasknou, což může vést k vážným zraněním, věcným škodám nebo smrti.

Montáž 6cestného ventilu:

1. Spusťte pomalu kryt 6cestného ventilu do nádoby a ujistěte se, že obtokové potrubí, které vyčnívá

pod krytem 6cestného ventilu, bezpečně sedí v horním otvoru středové trubky (8) (viz obrázek 19).

DŮLEŽITÉ: Na 6cestném ventilu se nachází 3 otvory pro připojení hadice; ujistěte se, že odtoková přípojka (od filtru k bazénu) na ventilu ukazuje směrem k bazénu a že vtoková přípojka (od motoru k ventilu) je v jedné linii s odtokem na motoru (viz obrázek 20).

2. Odstraňte šrouby z objímky a nasaďte ji na nádrž a přírubu

6cestného ventilu. Poté vložte šrouby zpět do objímky a utáhněte je pevně šroubovákem (není obsahem dodávky) (viz obrázek 21).

3. Pomocí spojovací hadice spojte(13) odtok 6cestného ventilu s

odtokem motoru. Nasaďte článek (22) na odtok 6cestného ventilu. Opatrně jej utáhněte (viz také obrázky 17 a 18).

4. Našroubujte průtokový senzor (21) na elektrolytický článek, poté zapojte zástrčku do zásuvky

a vše sešroubujte (viz také obrázky 24 a 25).

PŘÍTOK VODY

ODTOK VODY

Strana 11

+ 23 hidden pages
