Cuprins………………………………………………………………………….2
In atentia dumneavoastra ……………………………………………………..2
Instructiunile de operare………………………………………………………3
Amplasarea boxelor ………………………………………………………..3
Conectarea cablurilor ………………………………………………….......3
Conectarea mufelor boxelor…………………………………………………...3
Conectarea standard a boxelor………………………………………………..3
Specificatii tehnice……………………………………………………………...3
In atentia dumneavoastra
Intervision va multumeste pentru alegerea sistemului Home Theater SP 1201.
Inainte de a incepe sa folositi sistemul, cititi cu atentie instructiunile din manual si
pastrati manualul pentru eventuale referinte.
Atentie!
NU amplasati sistemul in zona unor flacari deschise, precum lumanarile aprinse.
Folositi doar carpe uscate pentru a curati sistemul. Nu folositi lichide pentru a curati
sistemul.
NU amplasati obiecte grele deasupra aparatului.
Service
NU incercati sa remediati singur defectiunile aparute. Daca sunetul nu se mai
aude, incepe sa apara fum sau se iveste orice alta problema, care nu a fost mentionata in
manual, apelati la cel mai apropiat service pentru a remedia problema.
NU desfaceti componentele sistemului pentru a incerca sa le reparati. Adresati-va
personalului calificat.
2
Page 3
Instructiunile de operare

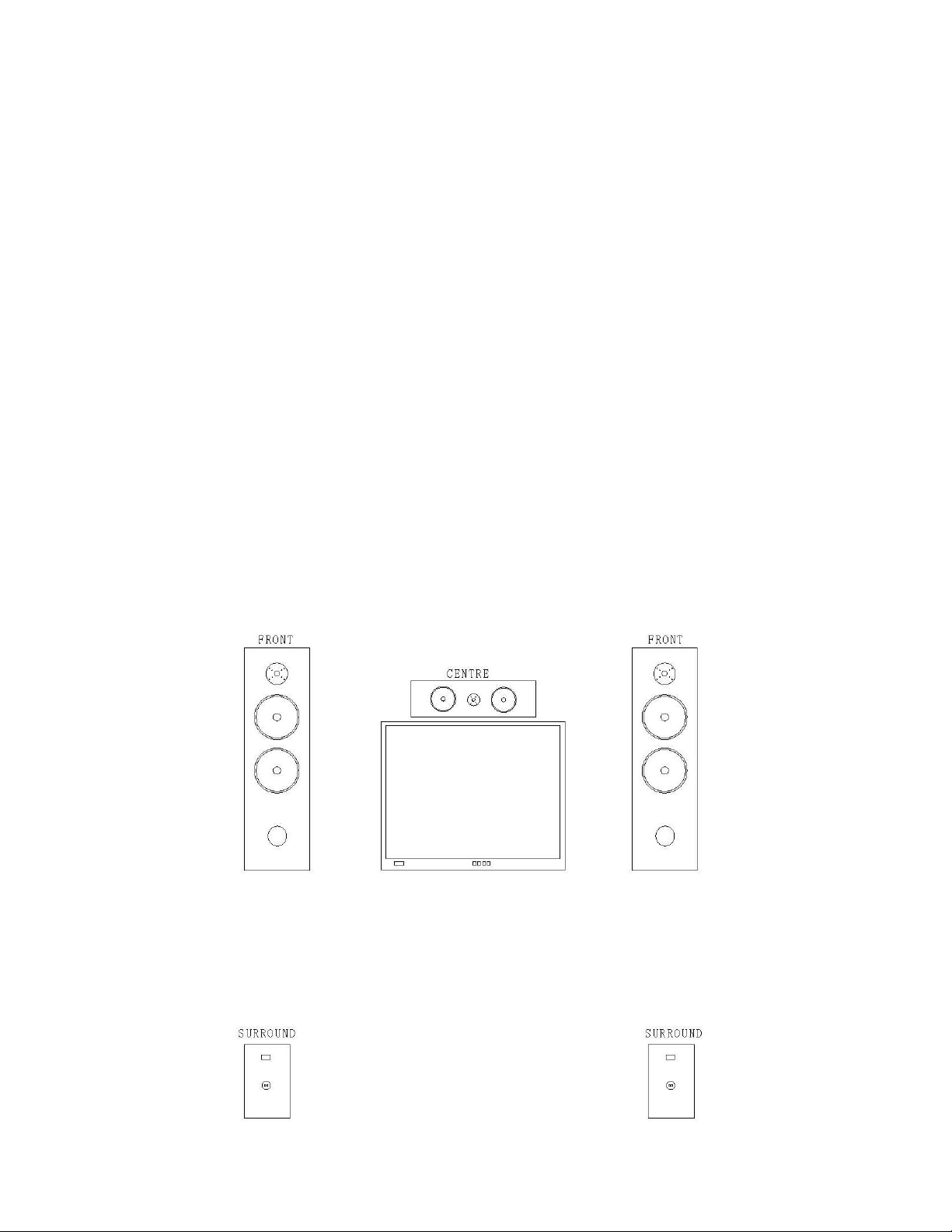

Amplasamentul boxelor
Amplasarea boxelor este foarte importanta. Amplasati boxele din fata la cel putin 2 metri
distanta stanga/dreapta fata de boxa centrala. Boxa centrala ar trebui amplasata deasupra
sau sub aparatul TV,cu fata spre dvs. Boxele din spate ar trebui amplasate in spatele
pozitiei dvs, la aproximativ un metru si jumatate stanga/dreapta. In cazul in care spatiul
nu permite o asemenea amplasare, pentru a ajunge la un compromis amplasati-le in
spatele incaperii, cu fata spre dvs.
Conectarea firelor boxelor
Folositi fire de buna calitate pentru a conecta boxele, cu diametrul de 1.5 pana la 2 mm
marcate cu doua culori pentru a determina polaritatea. Este foarte important, deoarece nu
trebuie sa conectati firul rosu la cel negru pentru ca sunetul sa nu fie defazat. Trebuie sa
va asigurati ca borna + a amplificatorului este conectata la borna + a boxelor. Daca
conectati gresit cablul veti reduce raspunsul bassului si veti schimba caracteristica
sunetului boxelor.
Conectarea mufelor boxelor
Terminalele boxelor din fata au o mufa Banana. Puteti sa cumparati mufe Banana de la
magazin pentru a se potrivi cu firele si sa le introduceti direct. De asemenea exista o
gaura de diametru mare sub terminal. Daca nu folositi mufe Banana, taiati din fire cam 15
mm inainte de capat si introduceti in gaura si strangeti pentru a le conecta. Fiti sigur ca
toate firele au fost legate corect la terminale. Daca sunt slabite, se poate crea un sunet
static.
Conectarea standard a boxelor
Conectati rosu + de la amplituner la rosu + de la boxe.Conectati toate boxele la
amplituner in mod corespunzator.
Specificatii tehnice
Boxele frontale
Putere maxima (W) 100
Frecventa de raspuns (Hz) 55-20K
Impedanta (ohm) 4
Senzitivitatea (dB) 87
Dimensiuni (Lxlxh)mm
Boxa centrala
Putere maxima (W) 30
Frecventa de raspuns (Hz) 75-20K
Impedanta (ohm) 8
Senzitivitatea (dB) 86
Dimensiuni (Lxlxh)mm
Boxele de surround
Putere maxima (W) 30
Frecventa de raspuns (Hz) 75-20K
Impedanta (ohm) 8
