Precautii !!!
A Evitati deschiderea aparatului si nu incercati sa-l reparati singur!
Contactati serviceul in caz de defectiune.
B Nu conectati aparatul la o sursa de curent electric alta decat cea
specificata.
C Evitati amplasarea aparatului in zone cu umiditate mare, in
apropierea apei sau intr-o zona cu temperature ridicata , de asemenea
evitati contactul cu razele solare.
D Asigurati o ventilatie corespunzatoare aparatului, nu-l amplasati in
zone inguste, fara o ventilatie adecvata.
E Evitati contactul altor metale cu aparatul precum si lovirea
acestuia cu diferite obiecte din metal
F Asigurati-va de faptul ca aparatul este conectat la o priza AC
220V/50Hz
2
Page 3

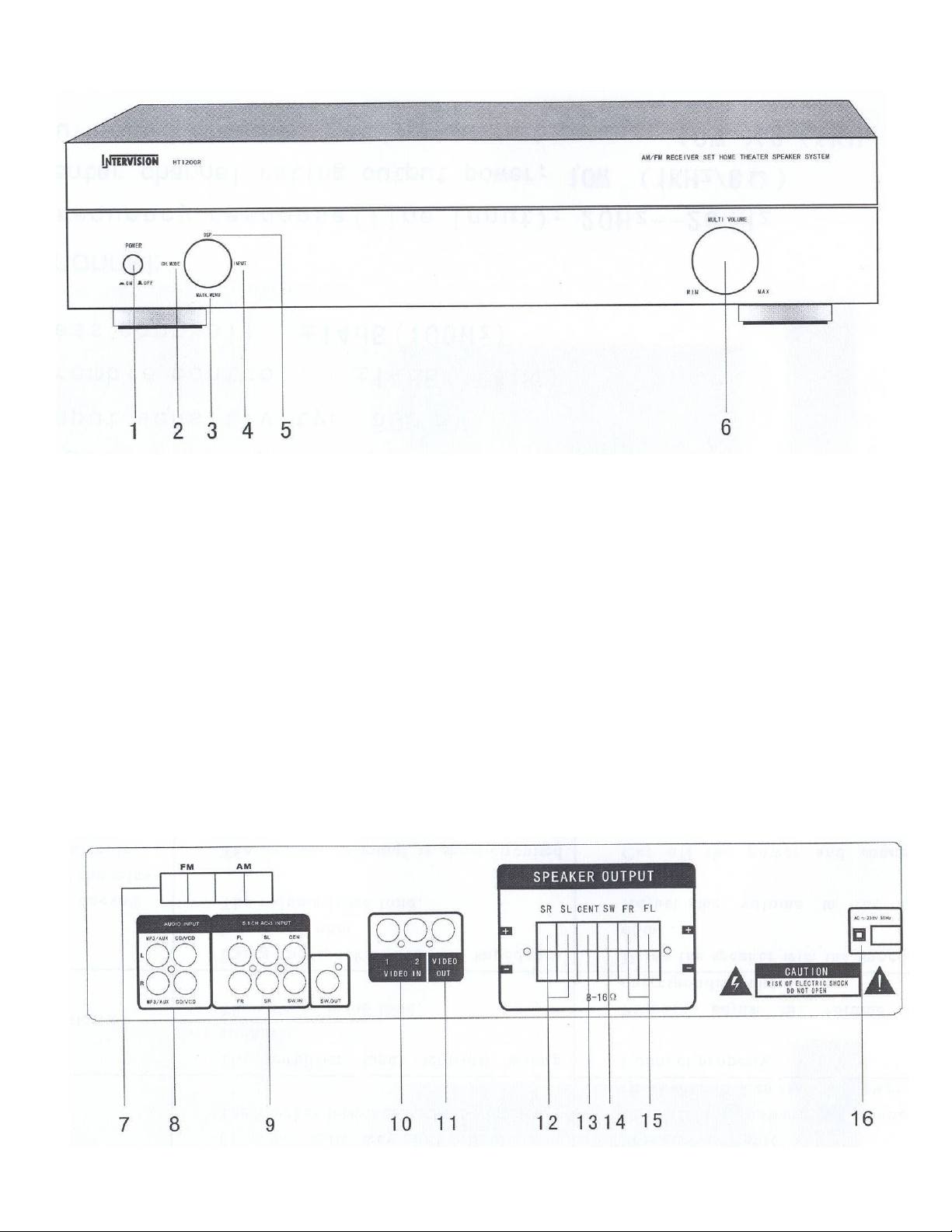

PANOUL FRONTAL
1. Butonul de pornit/oprit
2. Tasta de selectare a canalului
3. Tasta de intrare in meniul A/V
4. Tasta de selectare a intrarii audio
5. Tasta de selectare a modului DSP(AFISAJ)
6.Controlul multifunctional
PANOUL DORSAL
3
Page 4
7. Mufa de conectare a antenei radioului
8. Mufa de intrare audio CD/VCD.DVD
9. Mufa de intrare audio AC-3
10. Mufa de intrare video
11. Mufa de iesire video
12. Mufa de iesire a boxelor de surround
13. Mufa de iesire a boxei centrale
14. Mufa de iesire a subwooferului
15. Mufa de iesire a boxelor principale
16. Cablul de alimentare la priza

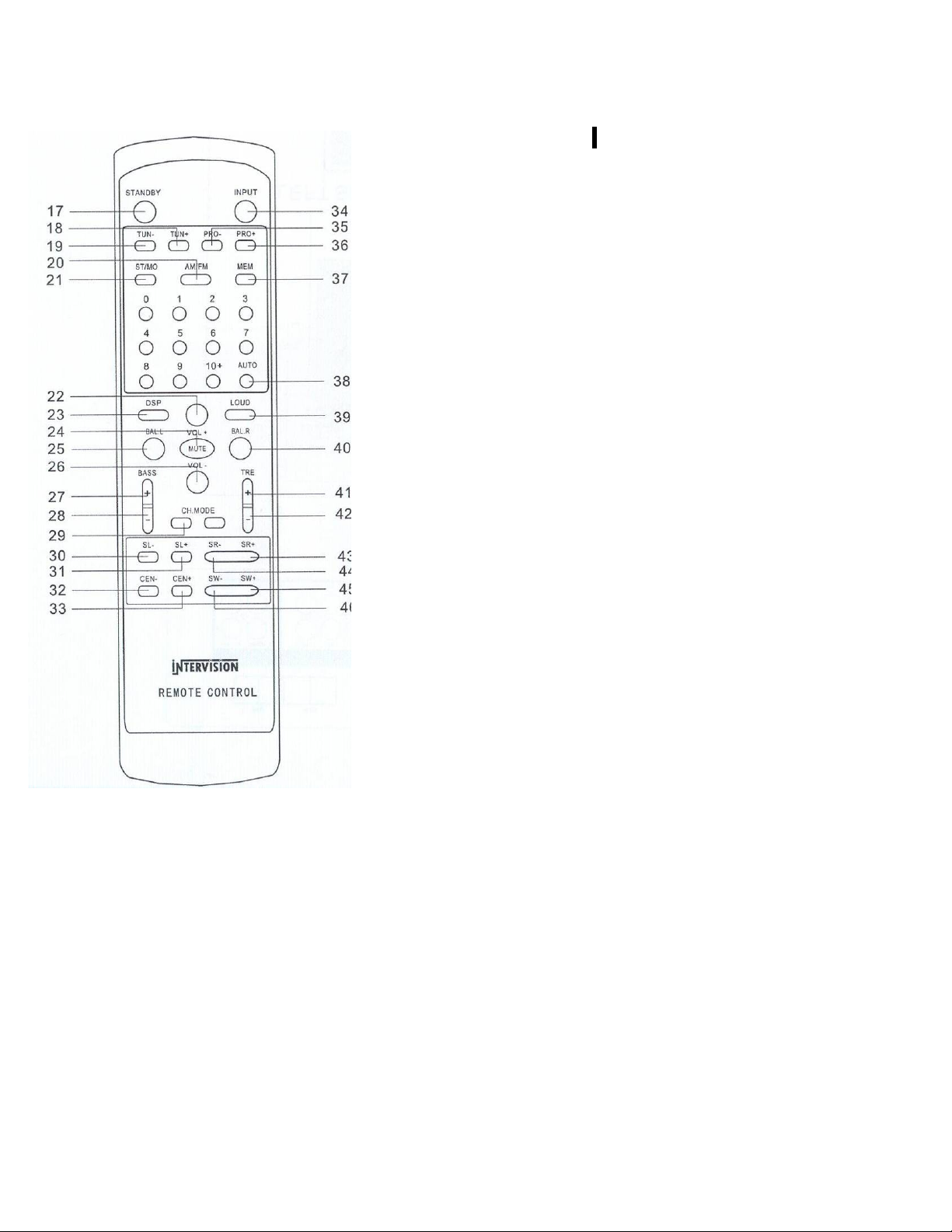

TELECOMANDA
17. STANDBY: Pornirea/oprirea aparatului
18. TUN+: Cresterea frecventei radio
19. TUN-:Scaderea frecventei radio
20. AM/FM: selectarea bandei AM/FM
21. ST/MO: selectarea modului mono/stereo
22. VOL+: cresterea volumului
23. DSP: functiile DSP(AFISAJ)
24. MUTE: oprirea sonorului
25. BAL.L: balans stanga
26. VOL-: reducerea volumului
27. BASS+: cresterea bassului
28. BASS-: scaderea bassului
29. CH-MODE: 2.1/5.1 selectarea modului 2.1/5.1
30. SL-: scaderea volumului sunetului la boxa stanga
surround
31. SL+: cresterea volumului sunetului la boxa stanga
surround
32. CEN-: reducerea volumului sunetului la boxa
centrala
33. CEN+: cresterea volumului sunetului la boxa
centrala
34. INPUT: selectarea intrarii
35. PRO-: cautarea programelor selectate descrescator
36. PRO+: cautarea programelor selectate crescator
37. MEM: memorarea programului
38. AUTO: Cautarea automata a programelor
39. LOUD: butonul LOUDNESS
40. BAL.R: Balans dreapta
41. TRE+: cresterea inaltelor
42. TRE-: scaderea inaltelor
43. SR+: cresterea volumului boxei de surround dreapta
44. SR-: scaderea volumului boxei de surround dreapta
45. SW+: cresterea volumului sunetului subwoofer
46. SW-: scaderea volumului sunetului subwoofer
Radio
4
Page 5
1. Inainte de a folosi functiile radio, trebuie sa atasati antena la aparat. Ajustati pana
aceasta ajunge in pozitia optima. Apasati INPUT pentru a alege functia TUNER.
2. Apasati butonul AM/FM de pe telecomanda pentru a alege banda AM sau FM.
3. Apasand tasta -PRO+ de pe telecomanda puteti gasi posturile memorate anterior.
4. Apasand -TUN+ de pe telecomanda puteti ajusta frecventa radio manual.
5. Apasand tasta AUTO de pe telecomanda, aparatul poate memora posturile radio in
ordinea crescatoare a frecventei
6. Apasand tasta MEM de pe telecomanda,aparatul poate memora frecventa radio
curenta a postului de radio.Aparatul poate memora 40 de posturi de radio.
7. Alegeti postul de radio FM: apasati tasta ST/MO de pe telecomanda pentru a alege
modul mono sau stereo.

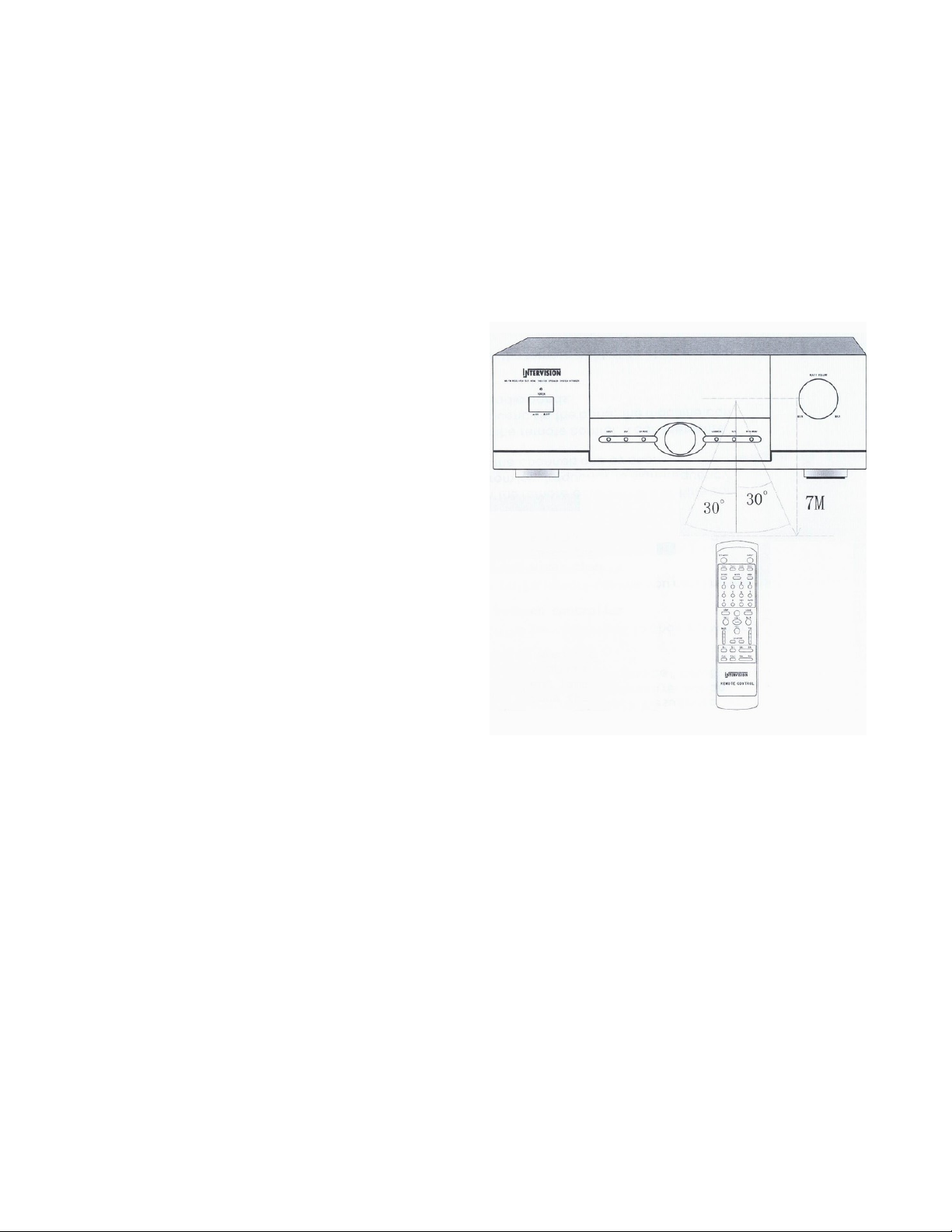

1. Distanta dintre telecomanda si aparat
trebuie sa fie de 7m iar unghiul nu mai mare
de 300.
2. In calea telecomenzii sa nu fie nici un
obiect.
3. Telecomanda poate sa nu functioneze
daca senzorul de infrarosu de pe aparat este
in bataia directa a unei lumini puternice,in
special fluorescente.

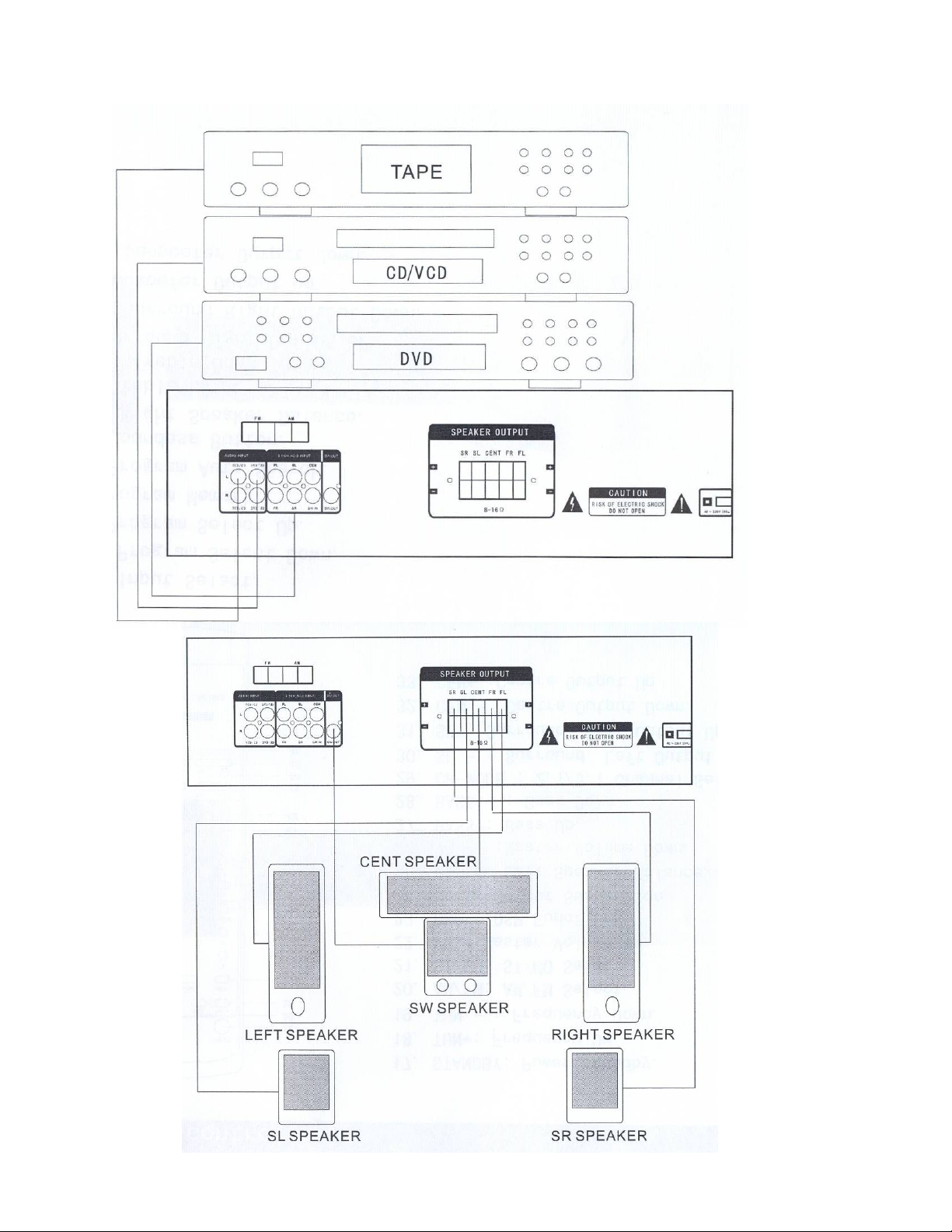

Conectarea surselor de semnal si a boxelor se face ca in imaginile de mai jos:
5
Page 6
6
Page 7
Probleme si metode de rezolvare a acestora
Problema Cauza Metode de rezolvare
Afisajul ecranului are
probleme in a afisa clar
imaginea
Lipsa sunetului
Sunet distorsionat Intrarea amplificatorului
Sunetul nu continua si are
reluari cu zgomot Di-Da
NOTA: Cand nivelul semnalului de la sursa este prea mare,sunetul va fi distorsionat.
In acest caz trebuie sa atenuati nivelul semnalului de intrare pentru a reduce
distorsiunile.De asemenea,nu se recomanda sa folositi aparatul la volum sau bass maxim
decat pentru perioade scurte de timp pentru ca pe masura cresterii volumului si a basilor
distorsiunile se accentueaza si puteti distruge boxele.
Influentata de elemente din
afara, computerul are
probleme
• Conectorii terminali ai
boxelor sunt montati
necorespunzator
• Frecventa sunetului in
terminal este prost
conectat sau
necorespunzator
• Cablul de curent conectat
necorespunzator
• Volumul este prea jos
• Apasati tasta MUTE de pe
telecomanda
• Terminalul boxei este
scurt-circuitat
este conectata gresit.
Volumul este prea mare
Folosirea boxelor cu
impedanta mai mica de 8
ohm
Volumul este prea mare
Terminalele boxei sunt
scurt-circuitate sau
conectate incorect
Opriti aparatul, deconectati
firele si reintroduceti totul.
Conectati strans
Verificati si conectati
frecventa sunetului in
terminal corect
Conectati cablul la curent
corespunzator
Ajustati butonul de volum
la pozitia corespunzatoare
Apasati tasta MUTE pentru
a reveni la un nivel normal
al sunetului.
Scoateti firele si conectati
corect, dupa care porniti din
nou aparatul
Conectati corespunzator
Ajustati volumul la o
pozitie convenabila
Folositi boxe cu impedanta
8 ohm
Ajustati volumul la o
pozitie convenabila
Scoateti firele si conectati
corect, dupa care porniti din
nou aparatul
7
Page 8
Caracteristicile principale
1. Canalul principal
Puterea RMS de iesire: 40 W x 2 (1KHz/ 8Ω)
Puterea maxima de iesire(in varf de sarcina): 150W x 2
Frecventa de raspuns (linia de intrare): 20Hz—20 kHz
Puterea de iesire a subwooferului: 65W(100Hz/8 Ω)
Raportul semnal/zgomot (linia de intrare):≥ 80dB(in varianta not A weighted)
Senzitivitate: 500 mV
Atenuarea frecventei: ± 14dB (10KHz)
Controlul Bassului: ± 14dB (100Hz)
2. Canalele central si de surround
Frecventa de raspuns (linia de intrare): 20 Hz—20kHz
Puterea de iesire a canalului central: 10W (1KHz/8Ω)
Puterea de iesire a canalelor de surround: 10W x 2 (1KHz/8Ω)
NOTA: specificatiile de mai sus pot fi schimbate de catre producator.

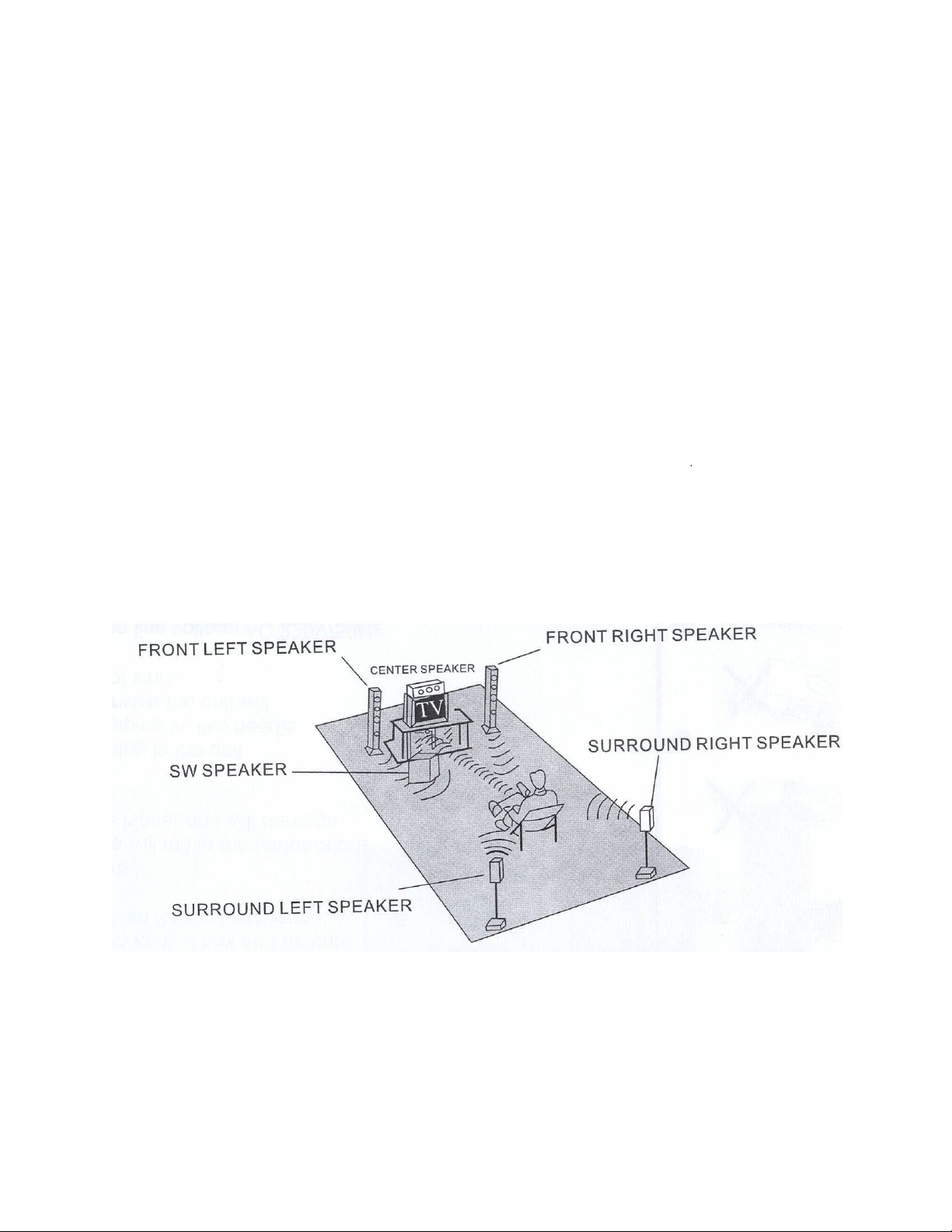

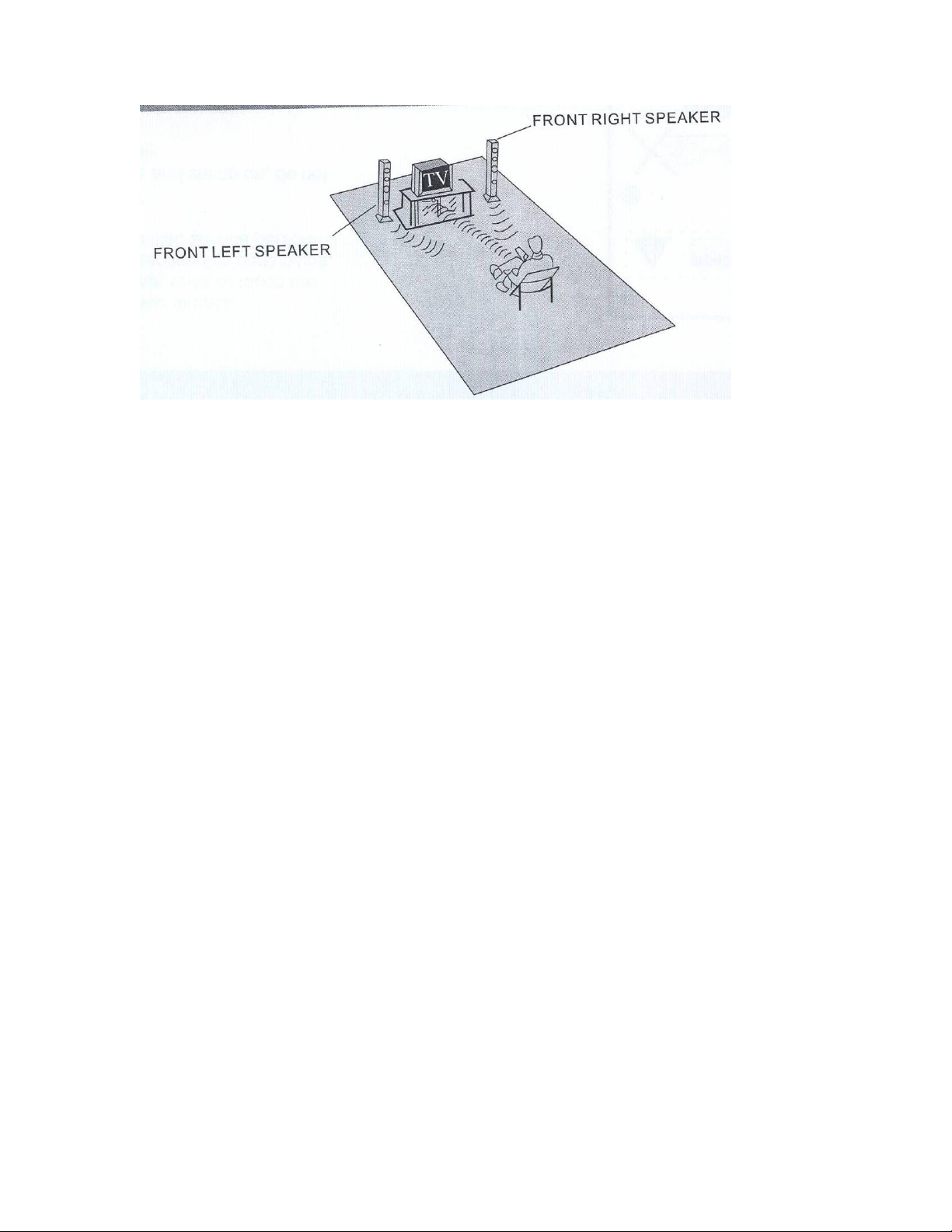

Schema asezarii aparatului intr-o camera
HOME CINEMA
SISTEM HI-FI
8
Page 9
9
