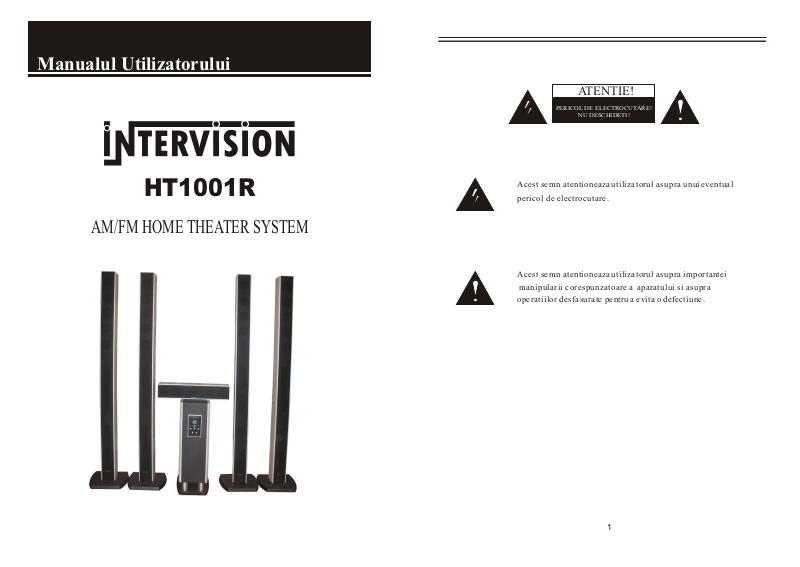

Page 1
Manualul Utilizatorului
ATENTIE!
PERICOL DE ELECTROCUTARE!
NU DESCHIDETI!
HT1001R
AM/FM HOME THEATER SYSTEM
Acest semn atentioneaza utilizatorul asupra unui eventual
pericol de electrocutare.
Acest semn atentioneaza utilizatorul asupra importantei
manipularii corespunzatoare a aparatului si asupra
operatiilor desfasurate pentru a evita o defectiune.
1
Page 2
Precautii
Precautii
1. Cititi manualul inainte de a utiliza acest aparat si urmati intocmai
instructiunile din acesta.
2. Aparatul sa fie conectat la sursa corespunzatoare de curent
indicata pe aparat.
3. Firele aparatului sa nu se incurce intre ele, iar mufele sa fie
conectate corespunzator.
4. Aparatul trebuie ferit de contactul cu apa sau amplasat langa
orice sursa de apa.
5. Unitatii trebuie sa i se asigure o buna ventilatie, aceasta trebuie
amplasata intr-o zona cu o ventilatie mare.
8. Daca apar defectiuni adresati-va service-ului si nu incercati sa
remediati problemele tehnice singur.
9. Stergeti numai cu carpe uscate aparatul.
10. Cand afara este furtuna scoateti aparatul din priza.
6. Evitati contactul cu temperaturi inalte si nu expuneti la lumina
solara aparatul.
7. Cordonul de alimentare trebuie scos din priza atunci cand
aparatul nu este folosit pentru o perioada indelungata de timp.
2
3
Page 3

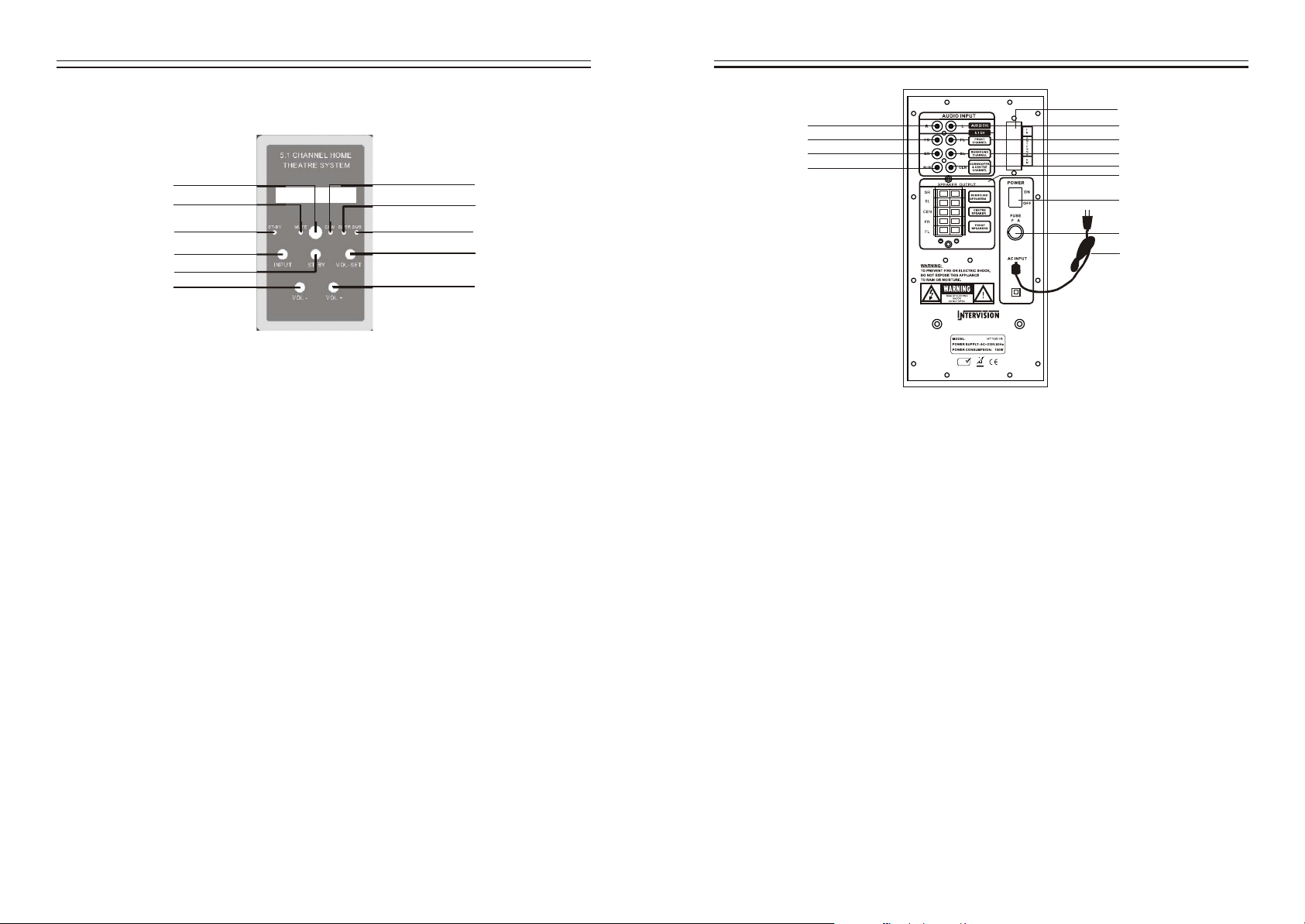

PANOUL FRONTAL
1
2
3
4
5
6
1.Senzorul telecomenzii
2.Indicatorul MUTE
3.Indicatorul STANDBY
4.Butonul de intrare
5.Butonul de pornire
6.Scaderea volumului
7.Indicatorul volumului centrului
8.Indicatorul volumului boxelor
9.Indicatorul volumului subwooferului
10.Selectarea volumului
11.Cresterea volumului
7
8
9
10
11
PANOUL FRONTAL
12
13
14
15
12.Intrarea auxiliar-audio dreapta
13.Intrarea audio 5.1 Canale frontal dreapta
14.Intrarea audio dreapta a boxelor
15.Intrarea audio subwoofer
16.Conectorul la antena radio AM/FM
17.Intrarea audio auxiliara stanga
18.Intrarea audio 5.1 Canale frontal stanga
19.Intrarea audio a boxelor stanga
20.Intrarea audio centrala 5.1 Canale
21.Iesirea boxelor
FR: Iesirea dreapta a boxei frontale
FL: Iesirea stanga a boxei frontale
C: Iesirea boxei centrale
SR: Iesirea boxelor dreapta
SL: Iesirea boxelor stanga
22.Pornire/oprire
23.Siguranta
24.Cordonul de alimentare cu curent
AM/FM HOME THEATER SYSTEM
RoHS
C
OMPLIA
NT
1
~230V/50Hz~230V/50Hz
16
17
18
19
20
21
22
23
24
4
5
Page 4

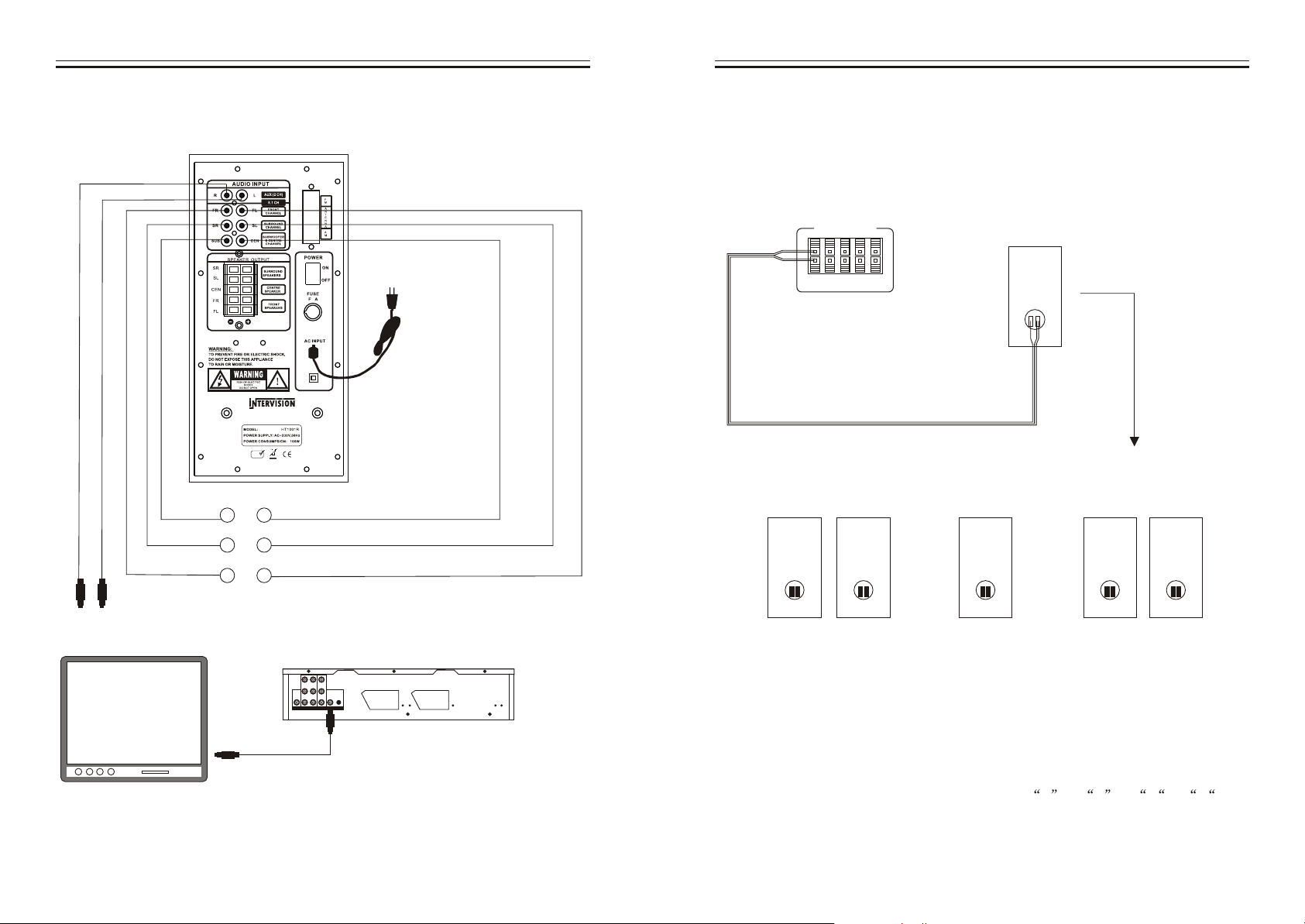

Conectarea(ca in imagine)
Conectarea(ca in imagine)
SPEAKER OUTPUT
AUX
TV
SUBWOOFER
R REAR L
R FRONT L
AM/FM HOME THEATER SYSTEM
RoHS
C
OMPLIA
NT
CENTER
1
~230V/50Hz~230V/50Hz
Video Out
FR FL CSRSL
Speaker
DVD Player
Video In
Folositi mufele de iesire a boxelor din spatele unitatii centrale pentru a conecta
boxele,respectand semnificatia componentelor: + la + si - la - .
6
7
Page 5

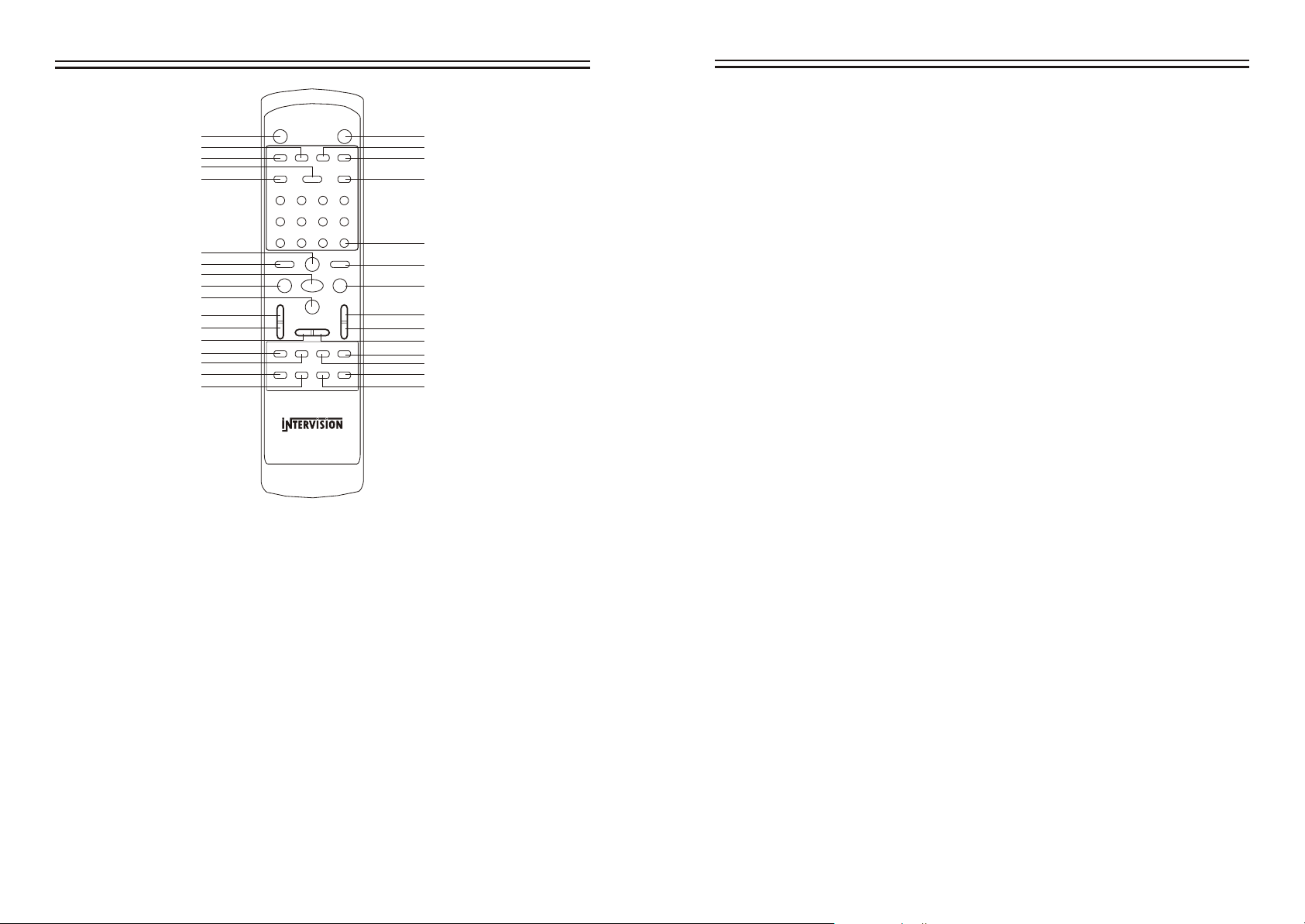

Telecomanda
Telecomanda
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
STANDBY
ST/MO
8 9
DSP
BAL.L
BASS TRE
- -
SL-
CEN-
TUN+ PRO+TUN- PRO-
AM/FM
10
54
VOL +
MUTE
VOL -
-
CH.MODE
SL+
CEN+
HT1001R
INPUT
MEM
2
3
6
7
AUTO
10+
LOUD
BAL.R
++
+
SR-
SR+
SW-
SW+
42
43
44
45
46
47
48
49
50
51
52
53
54
55
25: PORNIT/OPRIT
26: TUN+: cresterea frecventei radio
27: TUN-: scaderea frecventei radio
28: AM/FM: Selectarea bandei AM/FM
29: ST/MO: Selectarea stereo/mono
30: VOL+: Cresterea volumului
31: DSP: Functiile afisajului
32: MUTE: oprirea volumului
33: BAL.L: balans boxa stanga
34: VOL-: scaderea volumului
35: BASS+: Cresterea bassului
36: BASS-: Scaderea bassului
37: CH-MODE-2.1/5.1: selectarea modului 2.1/5.1
38: SL-: scaderea volumului boxelor stanga
39: SL+: cresterea volumului boxelor stanga
40: CEN-: Scaderea volumului centru
41: CEN+: Cresterea volumului centru
42: Input: selectarea intrarii
43: PRO-: scaderea selectarii programelor
44: PRO+: cresterea selectarii programelor
45: MEM: memorarea programelor
46: AUTO: cautarea automata a programelor
47: LOUD: butonul de loudness
48: BAL.R.: balans boxa dreapta
49: TRE+: Cresterea TREBLE
50: TRE-: Scaderea TREBLE
51: CH-MODE+: 2.1/5.1 selectarea canalelor
52: SR+: cresterea iesirii boxei dreapta
53: SR-: scaderea iesirii boxei dreapta
54: SW+: cresterea iesirii subwoofer
55: SW-: scaderea iesirii subwoofer
8
9
Page 6

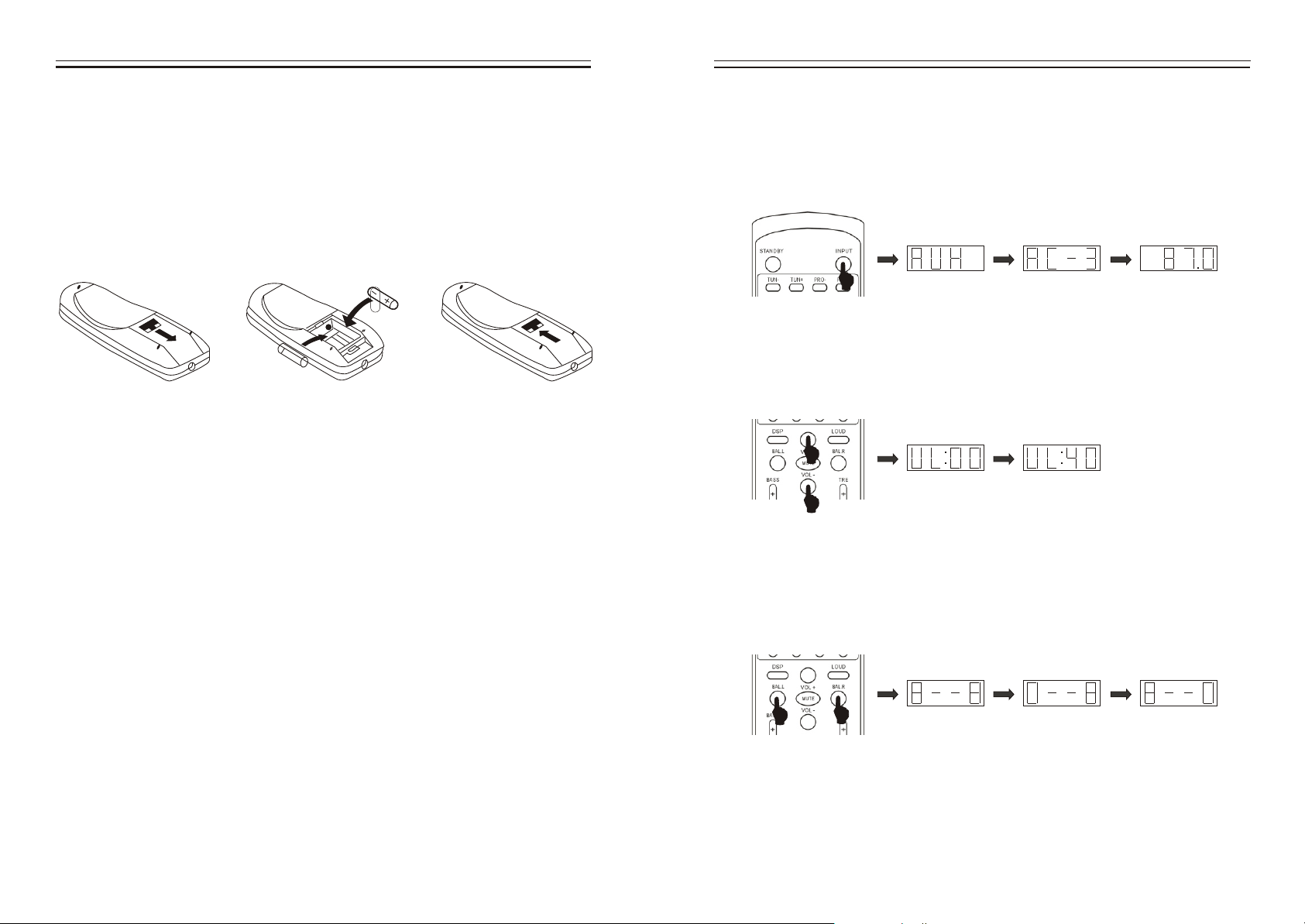

Telecomanda
Functiile normale
Inainte de a folosi telecomanda, introduceti cele 2 baterii 1.5 V AAA ca in
imaginile de mai jos. Verificati polaritatea si valabilitatea bateriilor daca
telecomanda nu functioneaza.
1. Selectati sursa audio apasand tasta INPUT de la telecomanda. Cand
selectati intrarea AC-3 aparatul poate fi legat decodorul de iesire 5.1
Canale.
2.Apasati tasta VOL +/- de pe telecomanda pentru a ajusta setarile
volumului la nivelul dorit.
3. Anumite surse audio sau boxe plasate incorect creaza disfunctionalitati
in redarea sunetului. Apasati BAL.L Bal.R de pe telecomanda pentru a
descreste. Balanta va fi reglata.
10
11
Page 7

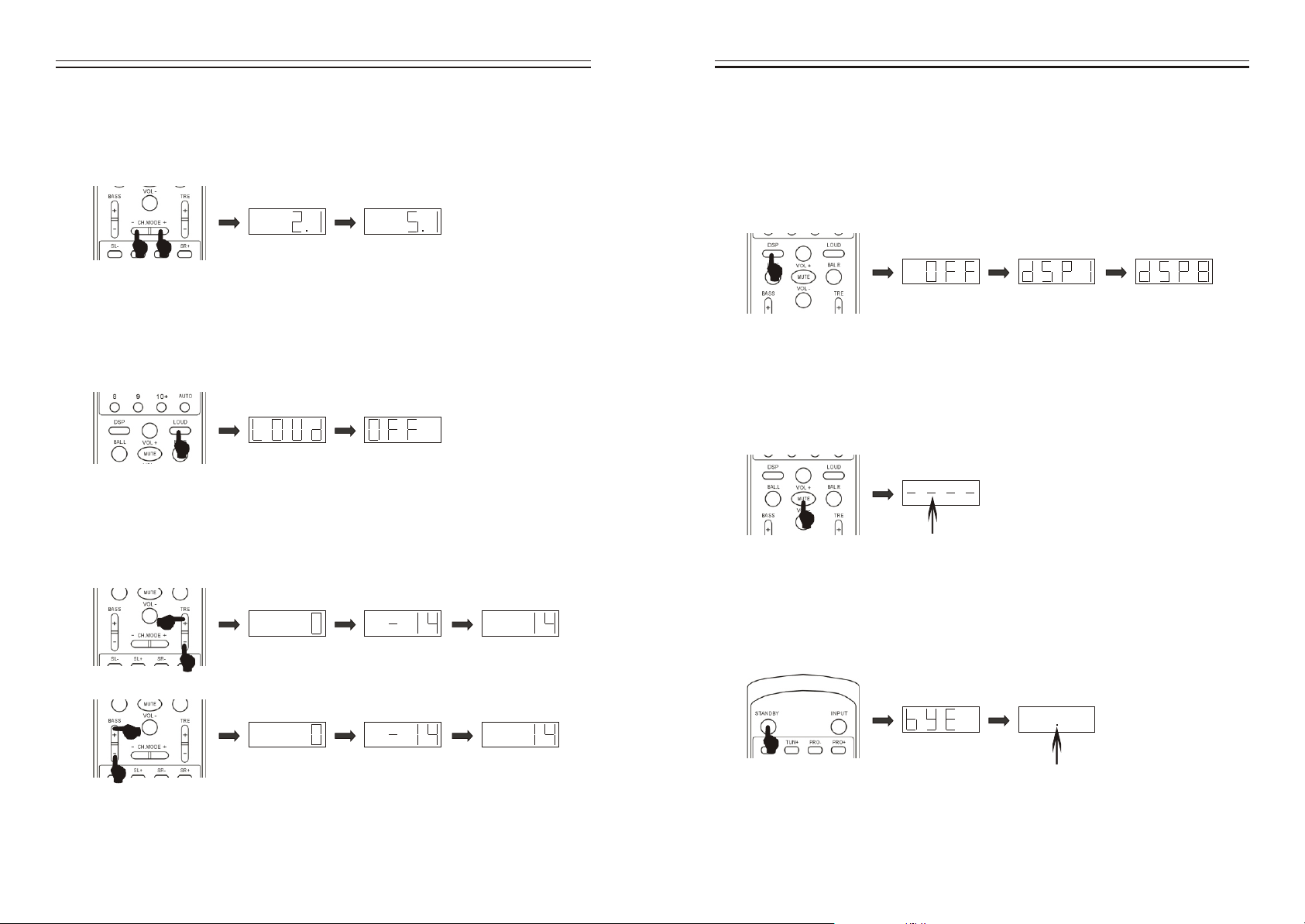

Functiile normale
Functiile normale
4. Apasati tasta CH.MODE de pe telecomanda pentru a selecta modul de
canal. Cand selectati AC-3, va fi setat 5.1 CH.
5. Apasati tasta LOUD de pe telecomanda pentru a ajusta canalul SOUND (sunet).
6. Apasati tasta TRE+/- sau BASS+/- de la telecomanda pentru a descreste
sau a creste frecventele inalte sau efectul bassului.
7. In modul TUNER sau AUX, apasati tasta DSP de pe telecomanda pentru a
selecta modul DSP. Opt moduri pot fi selectate: LIVE, ROCK, CLASSIC,
SIMULATE, DISCO, MATRIX, POPS, HALL. Sau selectati DSP OFF.
In modul AC-3, DSP nu functioneaza.
8. Apasati MUTE de pe telecomanda pentru a reduce de tot volumul, apasati
din nou pentru a-l restabili. Sau apasati orice tasta de pe panoul frontal
pentru a anula.
TWINKLE
12
9. Apasati STANDBY pentru a-l aduce in modul STANDBY. Apasati din nou
si indicatorul va lumina , iar modul va intra in normal.
TWINKLE
13
Page 8

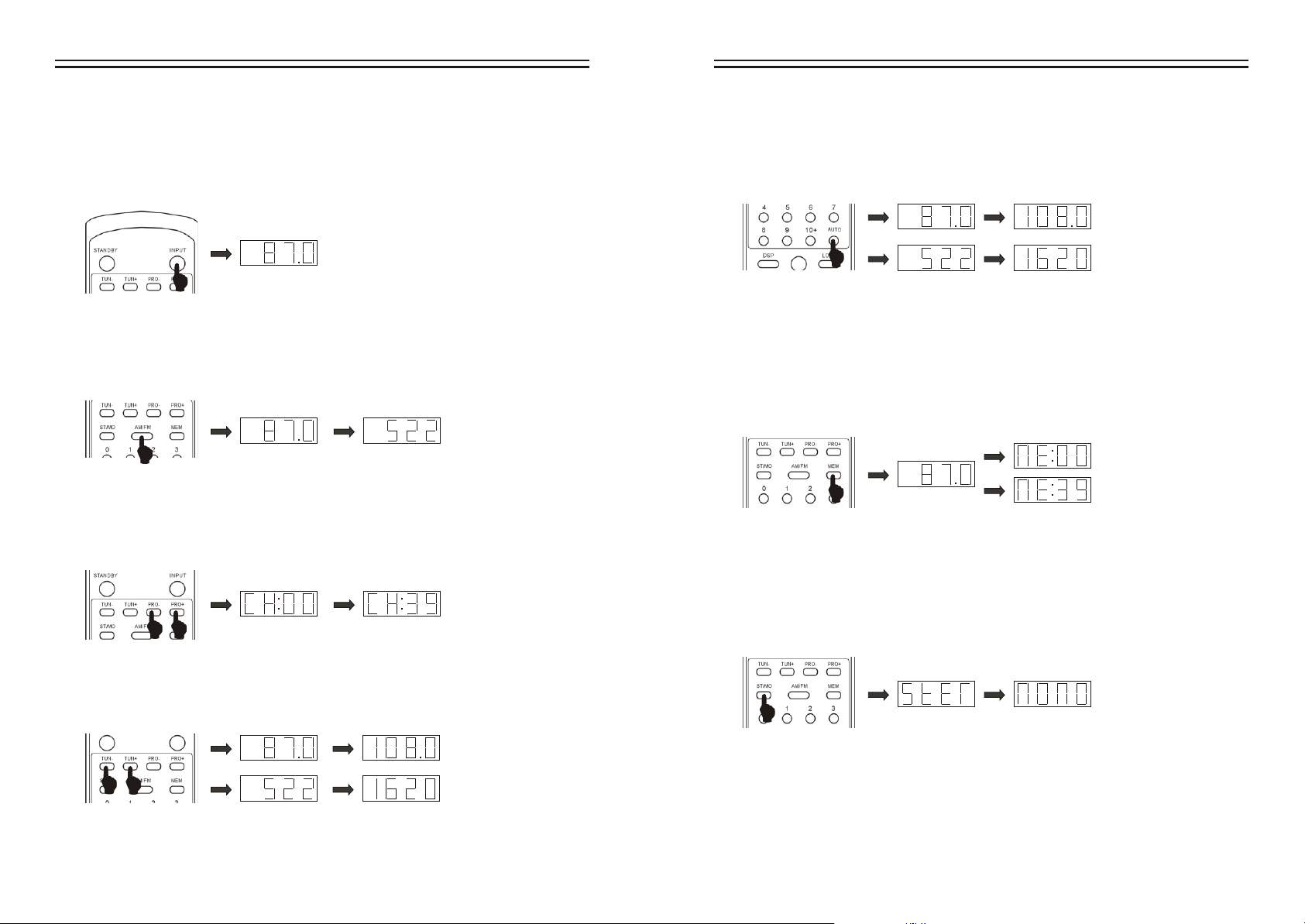

Radio
Radio
1. Inainte de a folosi functiile radio, trebuie sa atasati antena la aparat.
Ajustati pana aceasta ajunge in pozitia optima. Apasati INPUT pentru
a alege functia TUNER.
2. Apasati butonul AM/FM de pe telecomanda pentru a alege banda AM sau FM.
FM
AM
3. Apasati tasta -PRO+ de pe telecomanda , puteti gasi posturile memorate
anterior.
5. Apasand tasta AUTO de pe telecomanda, aparatul poate cauta si memora
posturile in ordinea crescatoare a frecventei, unul cate unul.
FM
AM
6. Apasati tasta MEM de pe telecomanda, poate memora frecventa radio
curenta a postului de radio, aparatul poate memora max 40 de posturi
de radio.
4. Apasati -TUN+ de pe telecomanda, puteti ajusta radio frecventa manual.
FM
AM
14
7. Alegeti postul de radio FM: apasati tasta ST/MO de pe telecomanda
pentru a alege mono sau stereo.
STEREO MONO
15
Page 9
Probleme si metode de rezolvare a acestora
Caracteristici tehnice
1. Nu exista semnal la iesire
-Verificati daca sistemul este conectat corect;
-Verificati daca volumul este setat la minim. Ajustati-l.
-Verificati daca intrarea audio este in modul PLAY.
2. Volum redus la boxa frontala stanga
-Verificati daca sistemul este conectat corect la boxa frontala stanga
-Verificati daca functia balantei este dezactivata. Ajustati-o corespunzator.
-Verificati daca sistemul este conectat corect la sursa audio
3. Volum redus la boxa frontala dreapta
-Verificati daca sistemul este conectat corect la boxa frontala dreapta
-Verificati daca functia balantei este dezactivata. Ajustati-o corespunzator.
-Verificati daca sistemul este conectat corect la sursa audio
4. Volum redus la boxa centrala
-Verificati daca sistemul este conectat corect la boxa centrala
-Verificati daca sistemul este conectat corect la sursa audio
-Verificati daca 2.1 CH este selectat iesire audio.
1. Tensiunea de alimentare
2. Puterea consumata
3. Senzitivitate
4. Impedanta boxelor
5. S/N (raport semnal/zgomot)
6. Puterea de iesire a subwooferului (maxim)
7. Puterea de iesirea boxei frontale (maxim)
8. Puterea de iesire a boxelor de surround(maxim)
9. Puterea de iesire a boxei centrale
10. THD (1 kHz, 1W)
11. BASS (100 Hz)
12. Treble (10 kHz)
13. Frecventa de raspuns
14. Separarea L/R (1kHz)
15. Balanta L/R (Stereo)
AC 230V/50Hz
100W
500mV
5 Ohm
70dB
35W
8W x 2
8W x 2
8W
0.5%
14dB
14dB
40Hz~20kHz 3dB
30dB
2dB
5.Sunet distorsionat
Cand nivelul semnalului de la sursa este prea mare,sunetul va fi distorsionat.
In acest caz trebuie sa atenuati nivelul semnalului de intrare pentru a reduce
distorsiunile.De asemenea,nu se recomanda sa folositi aparatul la volum sau bass
maxim decat pentru perioade scurte de timp pentru ca pe masura cresterii volumului si a basilor distorsiunile se accentueaza si puteti distruge boxele.
NOTA: specificatiile de mai sus pot fi schimbate de catre producator.
16
17
Page 10
Reciclarea echipamentelor electrice si electronice uzate
Acest simbol prezent pe produs sau pe ambalaj semnifica
faptul ca produsul respectiv nu trebuie tratat ca un deseu
menajer obisnuit.Nu aruncati aparatul la gunoiul menajer
la sfarsitul duratei de functionare ci duceti-l la un centru
de colectare autorizat pentru reciclare.In acest fel veti ajuta
la protejarea mediului inconjurator si veti putea impiedica
eventualele consecinte negative pe care le-ar putea avea
asupra mediului si sanatatii umane.
Pentru a afla adresa celui mai apropiat centru de colectare:
-contactati autoritatile locale
-accesati pagina de internet: www.mmediu.ro
-solicitati informatii suplimentare la magazinul de unde ati
achizitionat produsul.
18
