Anleitung
Computergehäuse W-III
Art. 88881291
Handbuch Computergehäuse W-III 2 von 12
13.03.2019
1 Wichtige grundlegende Informationen 3
1.1 Lieferumfang 3
2 Sicherheit 3
2.1 Bestimmungsgemäße Verwendung des Gerätes 3
2.1.1 Einsatzbereich und lokale Anforderungen 3
2.1.2 Entsorgung 3
2.2 Generelle Hinweise 3
2.3 Gefahren und Schutzmaßnahmen 4
3 Technische Eigenschaften 4
4 Montage und Erstinbetriebnahme 5
4.1 Öffnen des Gehäuses 5
4.2 Einbau des Netzteils 5
4.3 Einbau der 3,5" Festplatten 6
4.4 Einbau der 2,5" Festplatten 6
4.5 Anschluss der Frontanschlüsse 6
4.6 Einbau zusätzlicher Lüfter 7
4.7 Einbau + Anschluss des RGB Controllers 7
5 Bedienung 7
6 FAQ 10
7 Instandhaltung 10
8 Entsorgung 11
9 Garantiebestimmungen 11
10 Kontakt 12
11 Funkbetrieb 12
Handbuch Computergehäuse W-III 3 von 12
13.03.2019
1 Wichtige grundlegende Informationen
1.1 Lieferumfang
1x Computergehäuse
1x RGB-Steuereinheit
1x RF Fernbedienung
1x Aura Sync Kabel
1x Schraubentüte
Kabelbinder
1x Handbuch
2 Sicherheit
2.1 Bestimmunggemäße Verwendung des Gerätes
2.1.1 Einsatzbereich und lokale Anforderungen
Dieses Gerät ist ausschließlich für den Einbau von Computerkomponenten und zur
Nutzung als Computergehäuse innerhalb geschlossener Räume vorgesehen.
Benutzen oder lagern Sie das Gerät nicht in feuchten Räumen oder in der Nähe von
Wasser.
Betreiben Sie das Gerät nicht in der Nähe von Wärmequellen. Die zusätzliche
Wärmezuführung könnte zu Überhitzung und Defekt oder Feuer führen.
2.1.2 Entsorgung
Führen Sie das Produkt nicht dem Hausmüll zu.
Dieses Produkt enthält eine Batterie.
Lesen Sie die ausführlichen Informationen zur Entsorgung in Kapitel 7.
2.2 Generelle Hinweise
Bitte lesen Sie die Betriebsanleitung aufmerksam und vollständig durch, bevor Sie
das Gerät installieren oder in Betrieb nehmen.
Handbuch Computergehäuse W-III 4 von 12
13.03.2019
Bewahren Sie diese Anleitung gut auf. Geben Sie diese Anleitung weiter wenn Sie
das Gerät weitergeben.
Folgen Sie den Anweisungen und Warnungen vor dem Gebrauch des Gerätes.
Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden
führen.
Für Schäden die aufgrund der Nichtbeachtung dieser Anleitung entstehen
übernehmen wir keine Haftung.
2.3 Gefahren und Schutzmaßnahmen
Trotz sorgfältiger Kontrolle kann es vorkommen, dass produktionsbedingt scharfe
Kanten vorhanden sind.
Seien Sie bei der Montage der Komponenten entsprechend vorsichtig, um eine
Verletzung zu vermeiden.
Wenden Sie keinerlei äußere Kräfte auf das Gerät oder beim Einbau auf die
Komponenten an.
Bedienen Sie das Gerät nicht mit nassen Händen
3 Technische Daten
Gehäuse:
Mainboard: ATX, mATX, ITX
Laufwerke: 2x 3,5“ intern
3x 2,5“ intern
Frontanschlüsse: 1x USB 3.0
2x USB 2.0
1x Mikrofon
1x Kopfhörer
Lüftereinbaumögl.: 3x Front 120mm (installiert)
1x Rückseite 120mm (optional)
2x Deckel 120mm (optional)
2x Netzteiltunnel 120mm (optional)
Max. CPU-Kühler: 160mm Höhe
Max. Grafikkarte: 370mm Länge
Handbuch Computergehäuse W-III 5 von 12
13.03.2019
Lüfter:
Lüfterdrehzahl: 1200 U/Min.
Luftstrom: 990l/ Min. je Lüfter
Geräuschpegel: 20 dBA
Lager: Gleitlager
Spannung, Lüfter: DC 12V=
Spannung, LEDs: DC 5V= Digital
Gewicht: 150g je Lüfter
Maße: 120x120x25mm je Lüfter
LED Anzahl: 16 St. je Lüfter
LED Farbe: RGB
Fernbedienung:
Batterie: Lithium CR2025, 3V
Funkfrequenz: 433MHz
4 Montage und Erstinbetriebnahme
4.1 Öffnen des Gehäuses
Lösen Sie die 4 Schrauben am Glasseitenteil.
Achten Sie darauf, dass die Scheibe nicht
runterfällt und beschädigt wird.
Lösen Sie die beiden Schrauben hinten am
Gehäuse um das rechte Seitenteil abzumachen.
Um an die Lüfter zu kommen, fassen Sie vorne
unter die Frontblende und ziehen diese mit
einem sanften Ruck ab.
Achten Sie darauf keine Kabel abzureißen.
4.2 Einbau des Netzteils
Führen Sie das Netzteil von der Seite in den
Netzteiltunnel ein und befestigen Sie es mit den
beiliegenden 4 Schrauben am Gehäuse.
Sie können das Netzteil wahlweise mit dem
Lüfter nach unten (Netzteil zieht frische Luft von
außen) oder mit dem Lüfter nach oben (Netzteil
zieht Luft aus dem Gehäuse) einbauen.
Handbuch Computergehäuse W-III 6 von 12
13.03.2019
Bedenken Sie jedoch, dass die Luft aus dem
Gehäuse meist wärmer ist als die Außenluft und
das Netzteil weniger kühlt.
4.3 Einbau der 3,5“ Festplatten
Die Einbauplätze der 3,5“ Festplatten befinden
sich hinter dem rechten Seitenteil.
Befestigen Sie die Schrauben 4 auf der nach
vorne zeigenden Seite der Festplatte.
Nehmen Sie die Festplatte in die linke Hand und
schieben Sie sie, mit den Schrauben nach vorne
zeigend, in die dafür vorgesehene Halterung.
Halten Sie die Festplatte fest, nehmen Sie die
Thumbscrews 6 in die rechte Hand und
schrauben Sie die Festplatte mit zwei
Schrauben am Gehäuse fest.
Schließen Sie Strom und Datenkabel, wie in der Anleitung für die Festplatte oder das
Mainboard beschrieben, an.
4.4 Einbau der 2,5“ Festplatten
Die Träger für den Einbau der 2,5“ Festplatten
befinden sich hinter dem rechten Seitenteil, auf
der Rückseite des Mainboards.
Schrauben Sie die Träger los und nehmen Sie
sie vom Gehäuse ab.
Befestigen Sie die Festplatten am Träger mit jeweils 4 der beiliegenden Schrauben.
Setzen Sie den Träger wieder in die Halterungen und befestigen Sie ihn.
4.5 Anschluss der Frontanschlüsse
Die Kabel der Frontanschlüsse sind entsprechend Ihrer Funktion beschriftet.
Bitte Lesen Sie im Handbuch Ihres Mainboards über den vorschriftsmäßigen
Anschluss nach.
Handbuch Computergehäuse W-III 7 von 12
13.03.2019
4.6 Einbau zusätzlicher Lüfter/ LED-Strips
Sie können dazu handelsübliche 120mm Lüfter nehmen, die, entsprechend Ihrer
Anschlüsse, am Mainboard oder direkt am Netzteil angeschlossen werden oder die
RGB-LED Lüfter 88885482 bzw. die LED-Strips 88885483 aus unserem Programm,
die dann ebenfalls über den Controller gesteuert werden können.
Es können insgesamt 2 Strips und 8 Lüfter angeschlossen werden.
4.7 Einbau + Anschluss des RGB Controllers
Entnehmen Sie den Controller der Verpackung und suchen Sie einen geeigneten
Platz für die Montage.
Befestigen Sie ihn mit Kabelbindern oder Klebeband am Gehäuse
Achten Sie darauf, dass die Anschlusskabel der Lüfter bis zum Controller reichen und
durch den Einbau keine Be- oder Entlüftung behindert wird.
Die Front-Lüfter sind bereits im Gehäuse installiert und müssen am RGB Controller
angeschlossen werden.
1. Lüfteranschluss
2. Strip Anschluss
3. 5V Digital Anschluss zum Mainboard
4. Stromanschluss
5. Anschluss für externen Schalter
Haben Sie alle Lüfter/ Strips angeschlossen, verbinden Sie den Controller mit einem
Molex-Anschluss Ihres Netzteiles.
5 Bedienung
Steuerung
Sie können alle Funktionen der LEDs mit der Funkfernbedienung steuern und einen
Teil der Funktionen auch über einen Schalter. Zusätzlich kann die Steuereinheit
direkt an den 5V Digital Anschluss Ihres Mainboards angeschlossen werden. Die
1
1
1
1
2
1
1
1
1
2
3 4 5
Controller
Handbuch Computergehäuse W-III 8 von 12
13.03.2019
Beleuchtung kann dann über die Software des Mainboards geschaltet werden.
Steuerung über Schalter
Zur Steuerung der LED Funktionen über einen Schalter, schließen Sie das aus dem
Controller kommende 2-polige Kabel am Schalter an Ihrem Gehäuse an. Der an der
Front befindliche Schalter hat am Anschlusskabel die Bezeichnung „LED“. Haben
Sie den Controller über einen Schalter angeschlossen, kann über die Betätigung
des Schalters durch die Beleuchtungsmodi geschaltet werden. Die
Bedienmöglichkeit über die Fernbedienung bleibt dabei erhalten.
Steuerung über Mainboard
Für den Betrieb am 5V Digital Anschluss des Mainboards muss der Controller
umgeschaltet werden. Drücken Sie dazu den An/ Aus-Knopf der Fernbedienung bei
ausgeschalteter Beleuchtung oder den externen Schalter (unabhängig vom
Beleuchtungsmodus) für ca. 5 Sekunden. Schalter und Fernbedienung sind dann
außer Funktion und die LED Beleuchtung kann nur noch über das Mainboard
geschaltet werden. Um die Beleuchtung wieder manuell zu schalten, drücken Sie
erneut den Knopf an der Fernbedienung bzw. den externen Schalter für 5 Sekunden.
Steuerung über Fernbedienung
Die LED-Beleuchtung können Sie über die mitgelieferte Fernbedienung an- und
ausschalten sowie verschiedene Lichteffekte steuern.
Entfernen Sie zunächst den Kunststoffstreifen im Batteriefach. Dieses erfolgt durch
einen kurzen Zug an der dafür vorgesehenen, aus der Fernbedienung stehenden,
Plastiklasche.

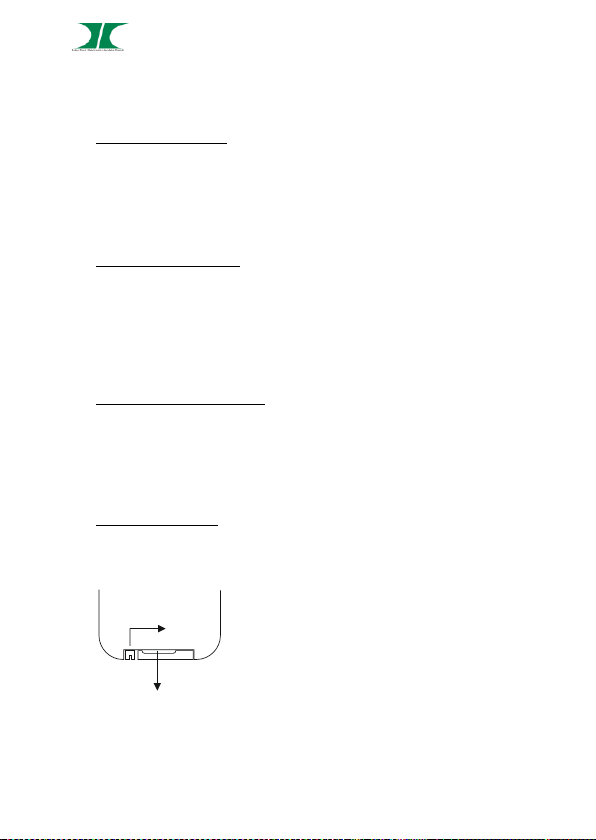

Austausch der Batterie
Öffnen Sie das Batteriefach auf der Rückseite der
Fernbedienung indem Sie die kleine Lasche nach
innen drücken und gleichzeitig den Batteriehalter
herausziehen.
Entnehmen Sie die Batterie und setzen Sie eine neue
CR2025 Batterie, wie auf der Rückseite der
Fernbedienung abgebildet, wieder ein.
Entsorgen Sie die Batterie nicht über den Hausmüll.
Lesen Sie dazu Kap. 8.
1.
2.
Handbuch Computergehäuse W-III 9 von 12
13.03.2019

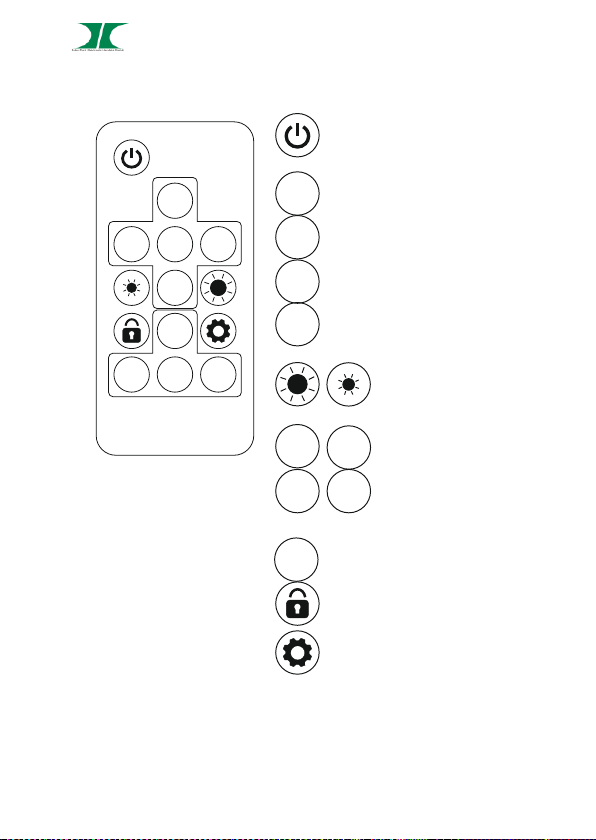

An/ Aus
Schaltet alle LEDs auf
„WEIß“
Schaltet alle LEDs auf
„ROT“
Schaltet alle LEDs auf
„GRÜN“
Schaltet alle LEDs auf
„BLAU“
Schaltet LEDs heller bzw.
dunkler
Schaltet Effekte vorwärts
bzw. rückwärts durch
Schaltet Effekte schneller
bzw. langsamer
Auto-Modus, schaltet alle
Effekte nacheinander
durch
Ohne Funktion
Ohne Funktion
SPEED
+
SPEED
-
MODE
-
MODE
+
AUTO
W
G BR
SPEED-SPEED+MODE-MODE
+
WRG
B
AUTO
Handbuch Computergehäuse W-III 10 von 12
13.03.2019
6 Fehlersuche
Störung / Fehlermeldung
Mögliche Ursache(n)
Abhilfe
Der/ die Lüfter drehen
nicht
Lüfter nicht angeschlossen
Überprüfen Sie ob die mit
„Fan“ gekennzeichneten
Kabel korrekt
angeschlossen sind.
LEDs leuchten nicht
Ausgeschaltet
Schalten Sie die LED
Beleuchtung über die
Fernbedienung an.
Kabel nicht oder nicht
richtig angeschlossen
Überprüfen Sie ob die mit
„LED“ gekennzeichneten
Kabel korrekt
angeschlossen sind.
Lesen Sie dazu auch Kap4
Überprüfen Sie ob der
Controller am Strom
angeschlossen ist.
Effekte lassen sich nicht
mit der Fernbedienung
verstellen
Verbindung zum
Empfänger/ Controller
gestört
Gehen Sie mit der
Fernbedienung dichter an
den Empfänger/ Controller
Batterie der Fernbedienung
leer
Tauschen Sie die Batterie
der Fernbedienung aus.
Lesen Sie dazu Kap. 5
„Austausch der Batterie“
7 Instandhaltung
Grundsätzlich bedürfen die Lüfter keinerlei Wartung.
Durch die angesaugte Luft kann es aber zu Verschmutzungen
(Staubansammlungen) auf den Lüftern kommen, die bei starkem Anfall zu
Überhitzung oder gar Feuer führen können.
Handbuch Computergehäuse W-III 11 von 12
13.03.2019
Diese können durch Druckluft von den Lüftern geblasen werden. Um diese selbst
auszublasen, trennen Sie das Netzteil vom Stromnetz. Bauen Sie die Lüfter aus und
blasen Sie mit einer geeigneten Druckluftpistole den Staub von den Lüftern.
Öffnen Sie unter keinen Umständen das Controller-Gehäuse. Zum einen können Sie
dadurch Bauteile beschädigen, zum anderen verlieren Sie dadurch jeglichen
Gewährleistungsanspruch.
Um eine effiziente Reinigung sicherzustellen empfehlen wir Ihnen die Reinigung von
Ihrem Fachhändler durchführen zu lassen.
8 Entsorgung
Wenn Sie Lüfter austauschen wollen oder müssen, entsorgen Sie sie bitte nicht über
den Hausmüll, sondern über die speziellen Sammelstellen für Elektroaltgeräte. Bei
Fragen dazu wenden Sie sich bitte an Ihre Gemeinde-/ Stadtverwaltung oder fragen
Sie Ihren Fachhändler.
Die anfallenden Verpackungsreste von Pappe und Kunststoffen, entsorgen Sie bitte
über die entsprechenden Sammelbehälter Ihres Hausmülls.
Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von
Geräten, die Batterien enthalten, sind wir verpflichtet, Sie auf folgendes
hinzuweisen:
Sie sind zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet.
Sie können Altbatterien, die wir als Neubatterien im Sortiment führen oder geführt
haben, unentgeltlich an unserem Versandlager (Inter-Tech, Hainhäuser Weg 93,
30855 Langenhagen) zurückgeben. Die auf den Batterien abgebildeten Symbole
haben folgende Bedeutung:
Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den
Hausmüll gegeben werden darf.
Pb = Batterie enthält mehr als 0,004 Masseprozent Blei
Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium
Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.
Bitte beachten Sie die vorstehenden Hinweise
9 Garantiebestimmungen
Wir gewähren auf unser Produkt eine Garantie von 24 Monaten ab Kaufdatum bei
sachgemäßem Gebrauch.
Zur Abwicklung des Garantiefalls wenden Sie sich bitte mit Ihrem Kaufbeleg an den
Fachhandel.
Handbuch Computergehäuse W-III 12 von 12
13.03.2019
Wir gewähren keine Garantie bei:
fehlendem oder beschädigtem Garantiesiegel, fahrlässigem Verhalten,
Nichtbeachtung der Bedienungsanleitung, unsachgemäßer Verwendung,
Missbrauch jeglicher Art, Fehlfunktionen die auf äußere Einwirkungen
zurückzuführen sind, Schäden durch höhere Gewalt, Schäden die durch
Manipulation, Erweiterung, Update oder Umbau von Hard- oder Software entstanden
sind, Schäden die infolge eines anderen Schadens entstanden sind.
Im Falle von Datenverlusten und Dateibeschädigungen haftet Inter-Tech nur bei
grober Fahrlässigkeit oder Vorsatz sowie, in allen anderen Fällen, nur für die
Wiederherstellung von Daten aus einer regelmäßig, täglich erstellten
Sicherungskopie. Im Übrigen wird eine Haftung ausgeschlossen.
10 Kontaktinformation
Inter-Tech Elektronik Handels GmbH
Hainhäuser Weg 93
D-30855 Langenhagen
Germany
Tel: +49 511 72667830 - Fax: +49 511 72667837 - Email: vertrieb@inter-tech.de www.inter-tech.de
11 Funkbetrieb
Dieses Produkt beinhaltet eine Funkfernbedienung. Die Übertragung der Signale
erfolgt auf einem offenen Übertragungsweg, so dass Störeinflüsse durch andere
Funkverbindungen möglich sind. Ferner hängt die Sendeleistung auch von
Umgebungs- und Umweltbedingungen ab.
Hiermit erklärt Inter-Tech, dass dieses Produkt den grundlegenden Anforderungen
der Richtlinie RED 2014/53/EU entspricht. Die vollständige Konformitätserklärung
finden Sie unter www.inter-tech.de
Loading...
