Interpump TX300, TX500 Operating Instructions Manual

Page 1
HIGH PRESSURE CLEANER
NETTOYEUR HAUTE PRESSION
HOCHDRUCKREINIGER
HIDROLIMPIADORA ALTA PRESIÓN
LAVADORA A ALTA PRESSÃO
ГИДРОМОЙКА ВЫСОКОГО ДАВЛЕНИЯ
IDROPULITRICE AD ALTA PRESSIONE
• MODE D’EMPLOI
• BEDIENUNGSANLEITUNG
• INSTRUCCIONES PARA EL USO
• MANUAL DE INSTRUÇÕES
• ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
• LIBRETTO ISTRUZIONI
• DO NOT USE THE MACHINE WITHOUT FIRST READING THE OPERATING INSTRUCTIONS
• N’UTILISER L’APPAREIL QU’APRÈS AVOIR LU LE MANUEL D’INSTRUCTIONS
• GERAT ERST NACH LESEN DER BEDIENUNGSANLEITUNG VERWENDEN
• NO UTILISE EL APARATO SIN LEER ANTES LAS INSTRUCCIONES PARA SU USO
• NÃO USE A MÁQUINA SEM LER A MANUAL DE INSTRUÇÕES
••
НЕ ИСПОЛЬЗУЙТЕ УСТРОЙСТВО, НЕ ПРОЧИТАВ СНАЧАЛА ИНСТРУКЦИЮ ПО ЭКСПЛУАТАЦИИ
• NON USARE LA MACCHINA SENZA AVERE LETTO LE ISTRUZIONI PER L’USO
300
300
Tx
Tx
500
500
Tx
Tx
Page 2
Page 3
1
INDEX
Models - Modèles - Modelle - Modelos -Модель - Modelli
TX 300 10-130.2 TX 300 12-100.2 TX 300 13-160.3 TX 300 14-180.3
TX 500 15-200.3 TX 500 18-170.3 TX 500 21-150.3 TX 500 15-250.3 TX 500 21-200.3
ENGLISH............................................................................................ pag. 4
FRANÇAIS
....................................................................................... pag. 21
DEUTSCH
......................................................................................... pag. 38
ESPAÑOL
.......................................................................................... pag. 55
PORTUGUÉS
................................................................................ pag. 72
РУССКИЙ
..................................................................................................................................................................................
стр..89
ITALIANO
.......................................................................................... pag. 106
Page 4
2
13
9
10
11
12

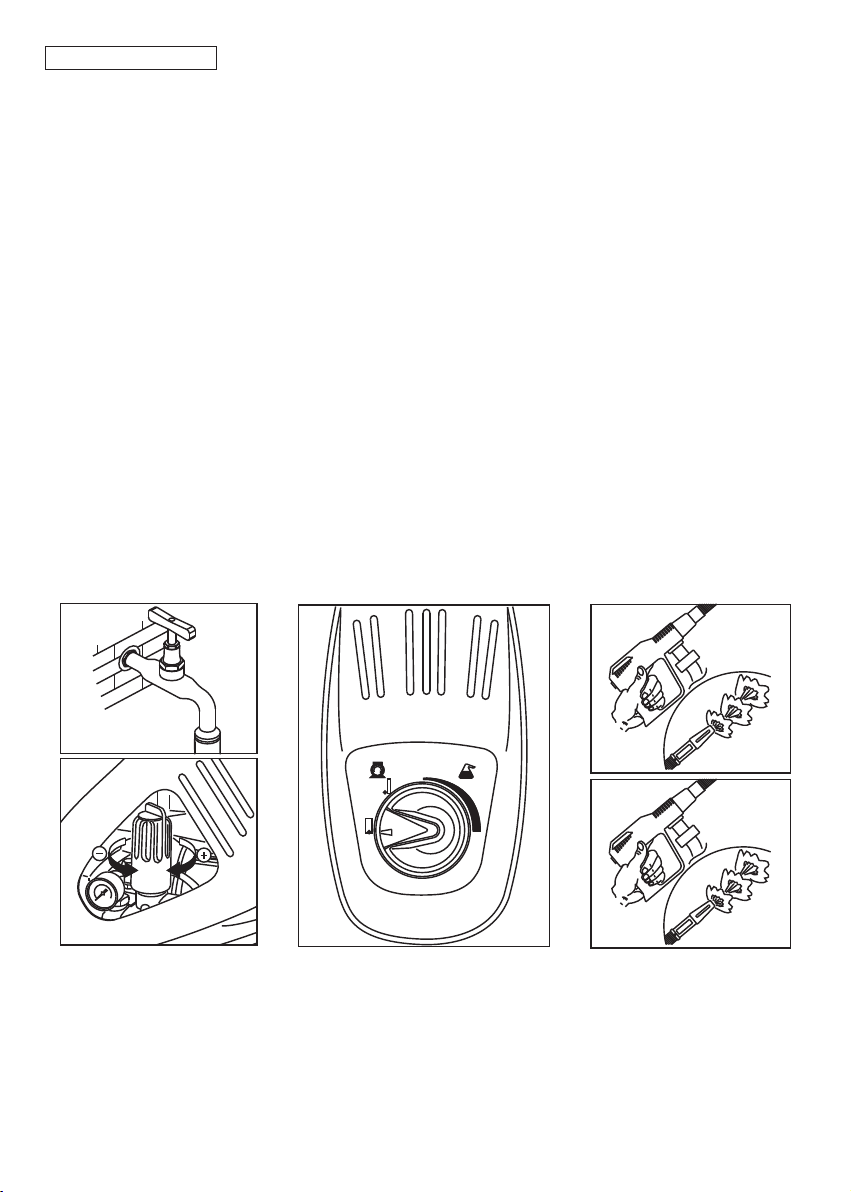

• CONTROL DEVICES
Before connecting the machine to the water and electrical supplies, it is necessary to know the function of the controls on the machine. This must be done in accordance with the descriptions in the Instruction Manual, taking reference to the relevant instructions and illustrations.
• DISPOSITIFS DE CONTRÔLE
Avant de brancher l’appareil sur les réseaux d’alimentation d’eau et d’électricité, il est nécessaire de bien connaître le fonctionnement de ses dispositifs de contrôle. Effectuer cette opération en vous référant aux instructions données dans ce manuel et aux indications et illustrations y relatives.
• BEDIENUNGS - UND KONTROLLVORRICHTUNGEN
Bevor Sie das Gerät mit Wasser - und Stromanschlüssen verbinden ist es notwending, daß Sie die Bedienungs-und Kontrollvorrichtungen des Gerätes verstehen. Bitte lesen Sie die Beschreibungen und Illustrationen der Bedienungsanleitung.
• DISPOSITIVOS DE PUESTA EN MARCHA Y CONTROL
Antes de conectar el equipo a las redes de alimentación de agua y electricidad, es necesario conocer sus dispositivos de puesta en marcha y control. Efectuar estas operaciones siguiendo las indicaciones que figuran en el manual de istrucciones así como de sus ilustraciones grafícas correspondientes.
• DISPOSITIVO DE COMANDO E CONTROLO
Antes da ligação às redes de alimentação hídrica e eléctrica, é necessário saber qual a função dos dispositivos de comando e controlo da máquina. Efectuar esta operação conforme descrito no Manual de Instruções.
• УСТРОЙСТВА УПРАВЛЕНИЯ
Перед тем, как подсоединить изделие к источникам воды и электроэнергии, необходимо изучить его устройства управления. Это необходимо сделать в соответствии с описаниями, содержащимися в настоящей Инструкции по экплуатации, уделяя внимание соответствующим инструкциям и иллюстрациям.
• DISPOSITIVI DI COMANDO E CONTROLLO
Prima dell’allacciamento alla rete di alimentazione idrica ed elettrica è necessario conoscere la funzione dei dispositivi di comando e controllo della macchina. Effettuare questa operazione seguendo quanto descritto nel Manuale Istruzioni facendo riferimento alle indicazioni e illustrazioni relative.
TTTTXXXX333300000000 ---- TTTTXXXX555500000000 sssseeeerrrriiiieeeess
ss
1
7
4
5
2
3
6
8
Page 5
3

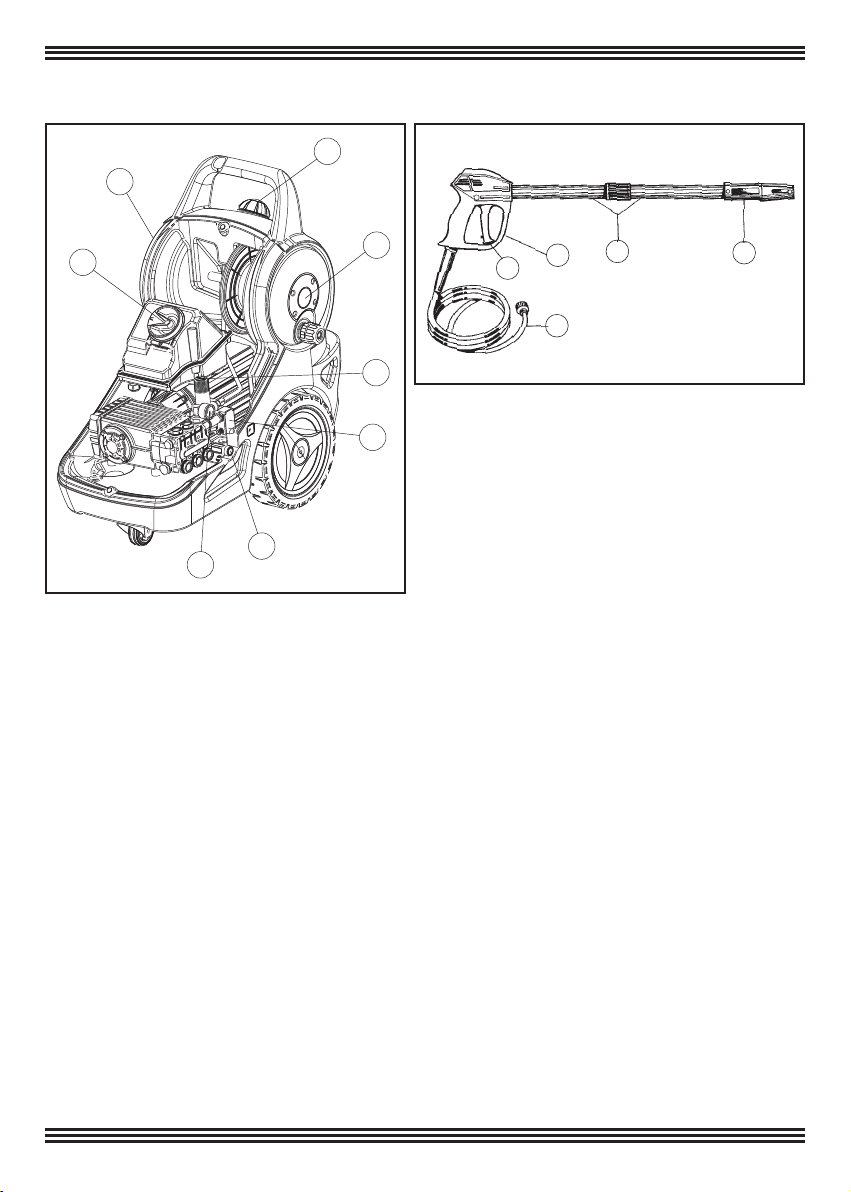

STANDARD EQUIPMENT
ON/OFF switch and Chemical regulator (CHEM)Pressure gaugeInlet hose connection (INLET)Tank capPressure adjusting knobCable rollerHose reelTotal stopAutomatic gunLanceRototek or Multireg 99High pressure hoseSafety lock
ÉQUIPEMENT STANDARD
Interrupteur Marche/Arrêt et molette de dosage du détergent (CHEM)
ManomètreRaccord d’alimentation eau (INLET)Bouchon réservoirBouton de régulation de la pressionEnrouleur de câbleEnrouleur de tuyauStop totalPistoletLanceRototek ou Multireg 99Tuyau haute pressionCran de sûreté
STANDARDAUSRÜSTUNG
EIN/AUS Schalter mit Dosierung des ReinigungsmittelsManometerWasseranschluß (INLET)BehälterdeckelDruckregelgriffKabeltrommelSchlauchtrommelTotal stopSpritzpistoleLanzeRototek oder Multireg 99HochdruckschlauchSicherheitssperre
EQUIPO STANDARD
Interruptor y mando de regulación detergente (CHEM)MánometroEntrada (INLET)Tapón depósitoMando de regulación de la presiónEnrollador de cableEnrollador de mangueraStop totalPistolaLanzaRototek ó Multireg 99Manguera de alta presiónSeguro
EQUIPAMENTO STANDARD
Interruptor lig/des (ON/OFF) e regulador de detergente (CHEM)
Indicador de pressãoEntrada de agua (INLET)Tampa do depósitoManipulo de ajuste de pressãoEnrolador do caboEnrolador da mangueiraDispositivo Total stopPistóla automáticaLançaBico (ROTOTEK ou MULTIREG 99)Lanço de tubo de alta pressãoTravão
EQUIPAGGIAMENTO STANDARD
Interruttore e regolatore detersivo (CHEM)ManometroEntrata (INLET)Tappo serbatoioComando regolatore di pressioneAvvolgicavoAvvolgituboDispositivo Total stopPistolaLanciaRototek o Multireg 99Tubo alta pressioneSicura
СТАНДАРТНОЕ ОБОРУДОВАНИЕ
Выключатель и регулятор моющих средств (CHEM)МанометрВходное шланговое присоединение (INLET)Крышка резервуараРегулятор давленияКабельный барабанБарабан для наматывания шлангаУстройство для полной остановкиПистолетГидромониторRototek или Multireg 99Шланг высокого давленияПредохранитель
Page 6
4
TABLE OF CONTENTS
1 - Description of symbols on the high pressure cleaner....................................... 5
2 - Technical specifications of the TX 300 - TX 500 series
high pressure cleaner........................................................................................ 6
3 - Product use....................................................................................................... 7
3.1 • Designated use................................................................................... 7
4 - Preliminary operations....................................................................................... 7
4.1 • Unpacking........................................................................................... 7
4.2 • Identification label............................................................................... 8
5 - Installation......................................................................................................... 8
5.1 • Connection high pressure outlet......................................................... 8
5.2 • Connection to water supply................................................................ 9
5.3 • Connection to electric system............................................................ 10
5.3.1 • Cut-out switch (Only the United States).................................... 11
5.4 • Use of extention cord......................................................................... 11

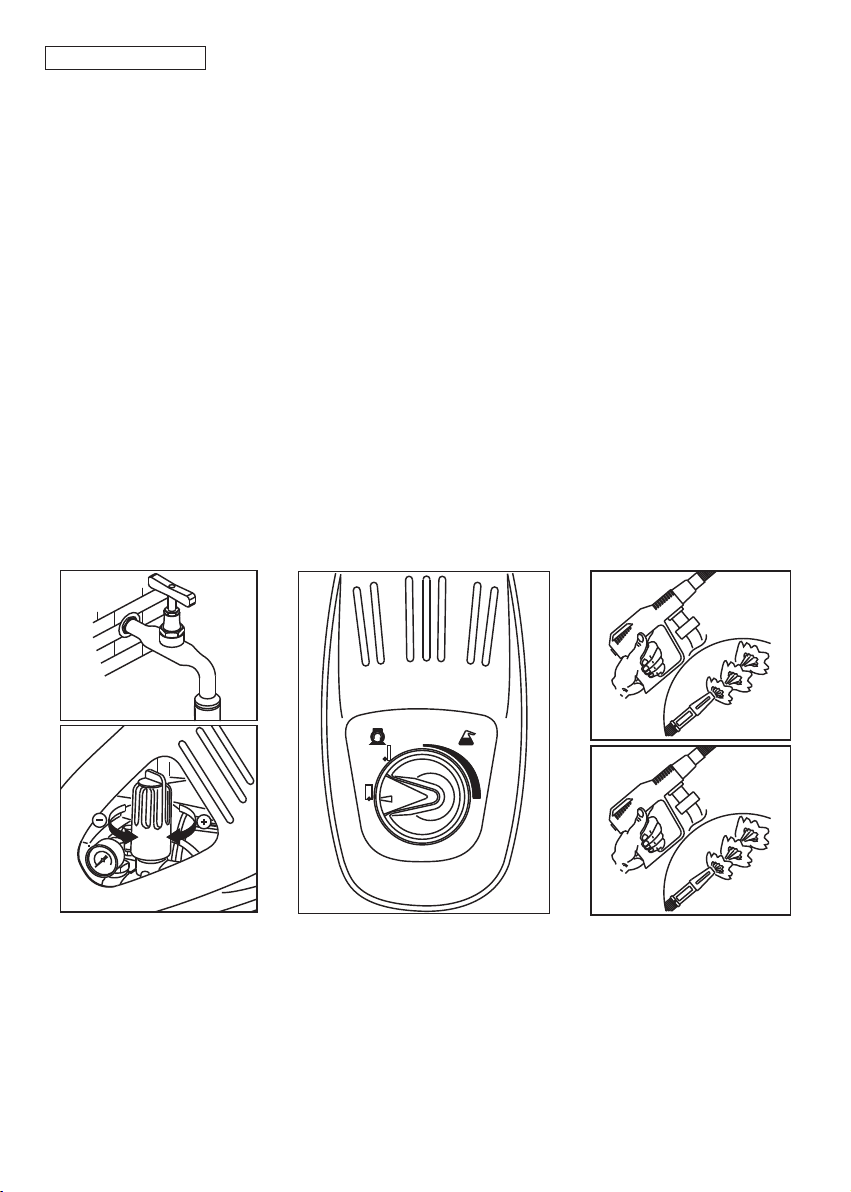

5.5 • Start-up............................................................................................... 12

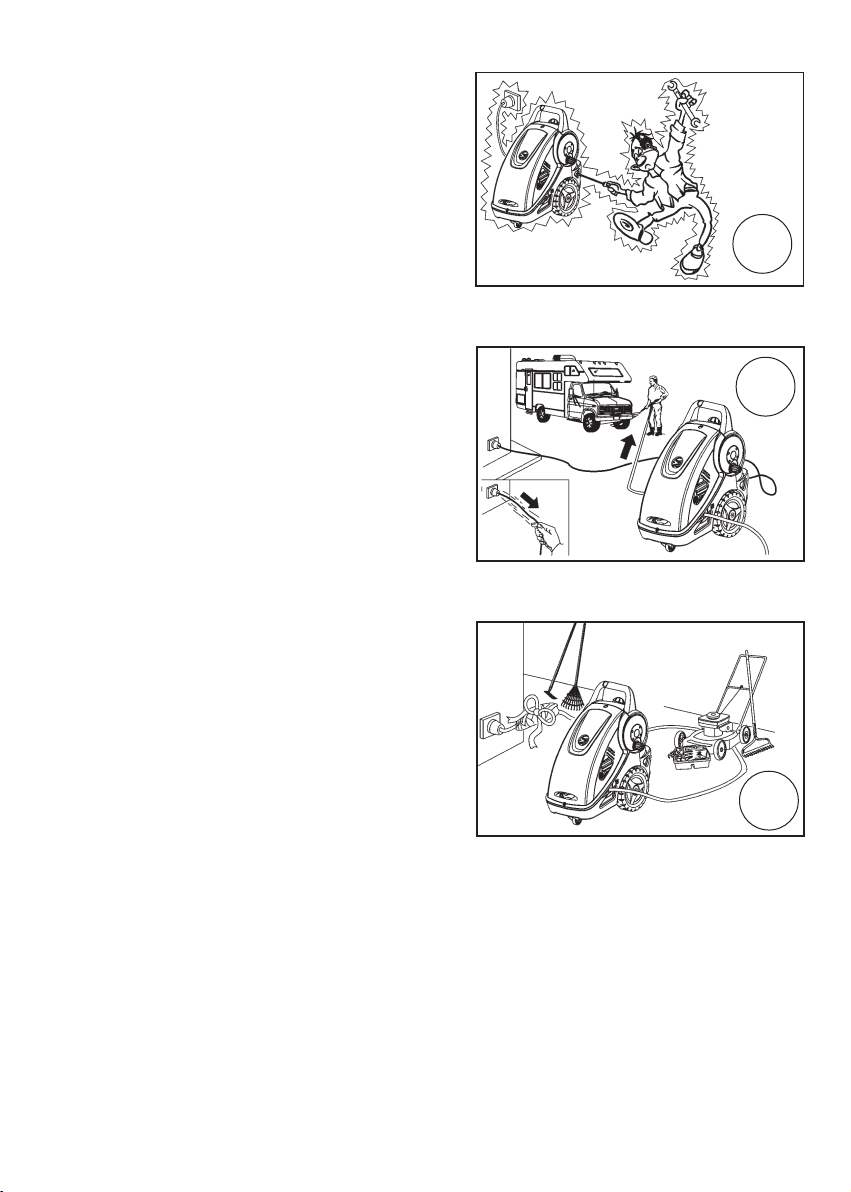

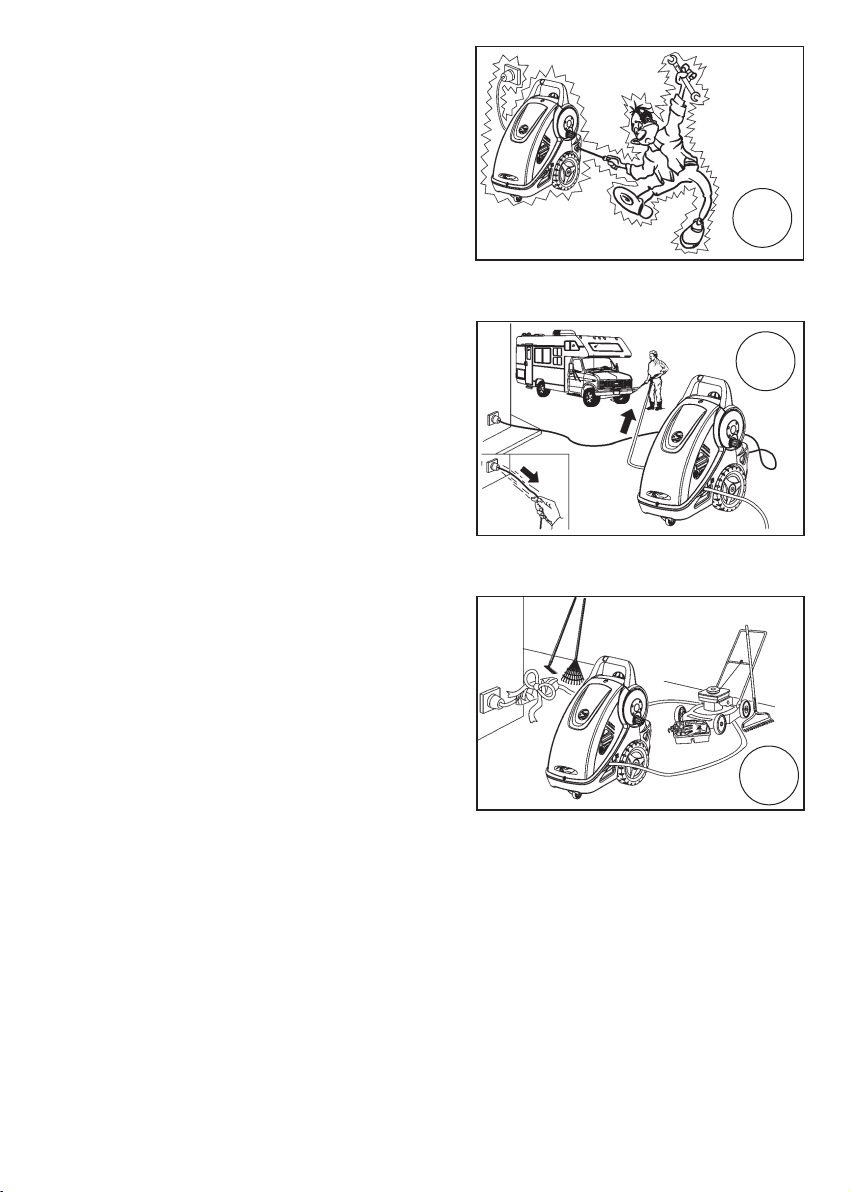

6 - General warnings.............................................................................................. 13

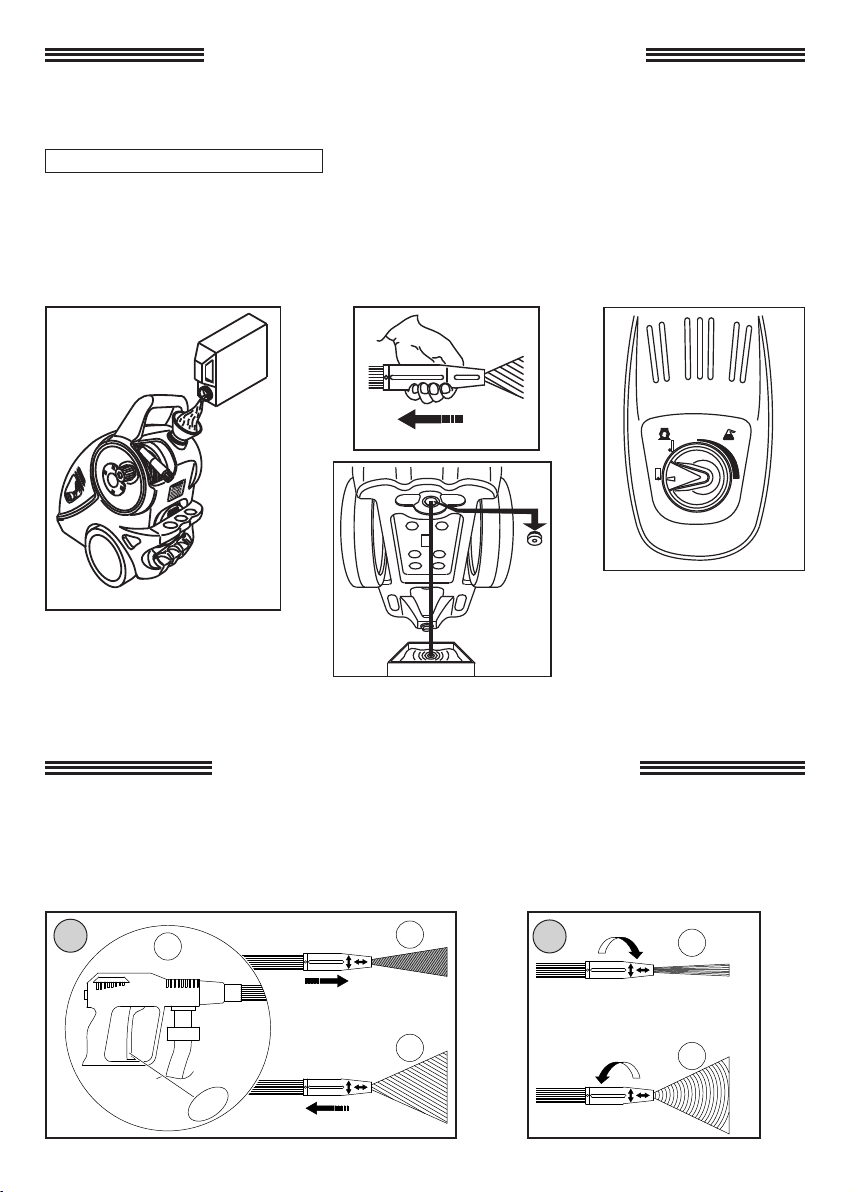

7 - Chemical product use....................................................................................... 16
7.1 • Chemical suction ............................................................................... 16
8 - Use of "ROTOTEK" or "MULTIREG 99"............................................................ 16
9 - Precautions againt freezing, and instructions for storage.................................... 17
10 - Maintenance...................................................................................................... 17

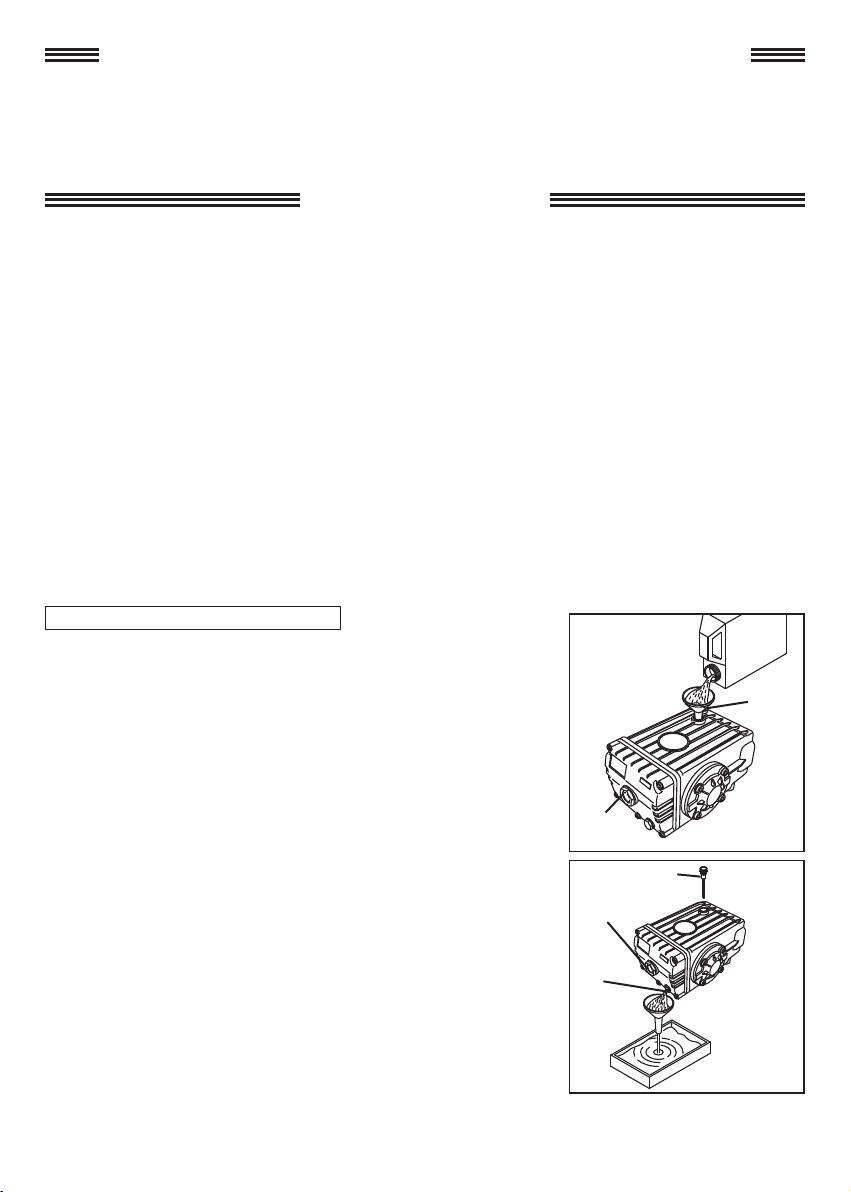

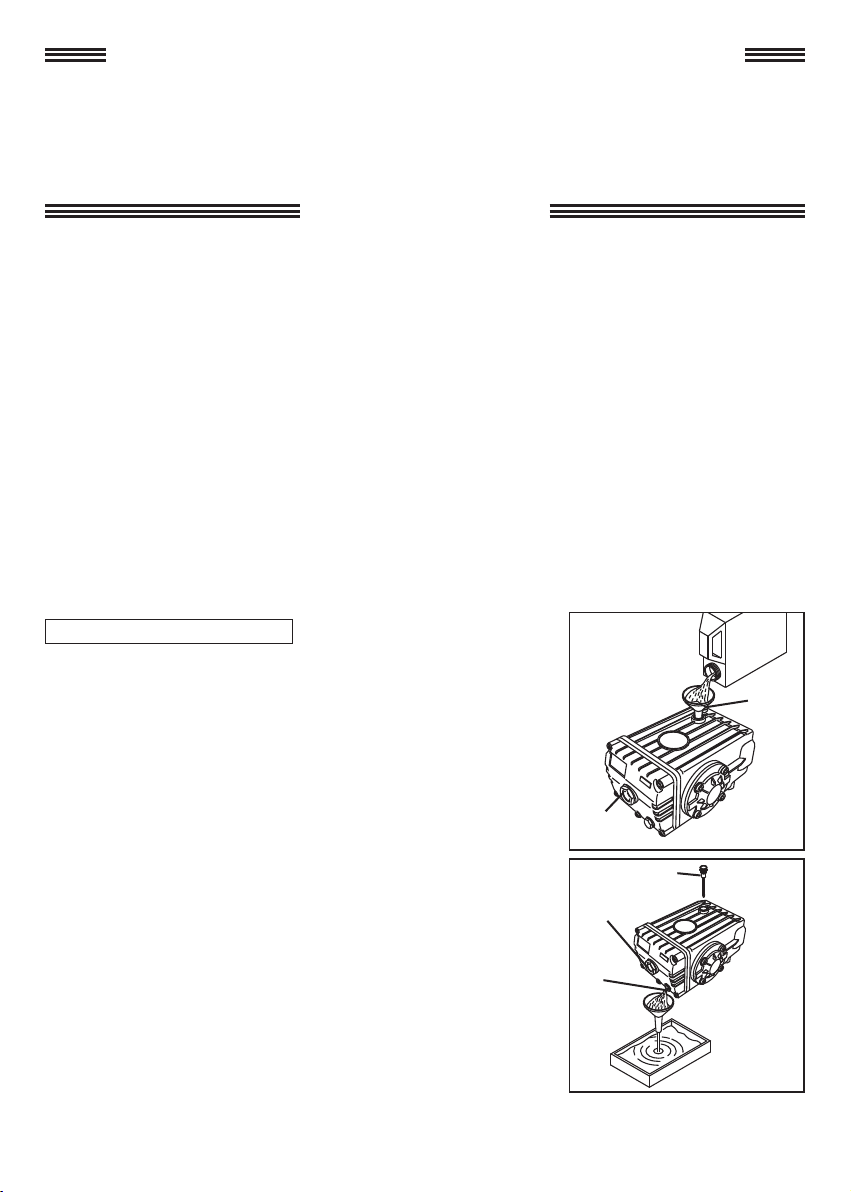

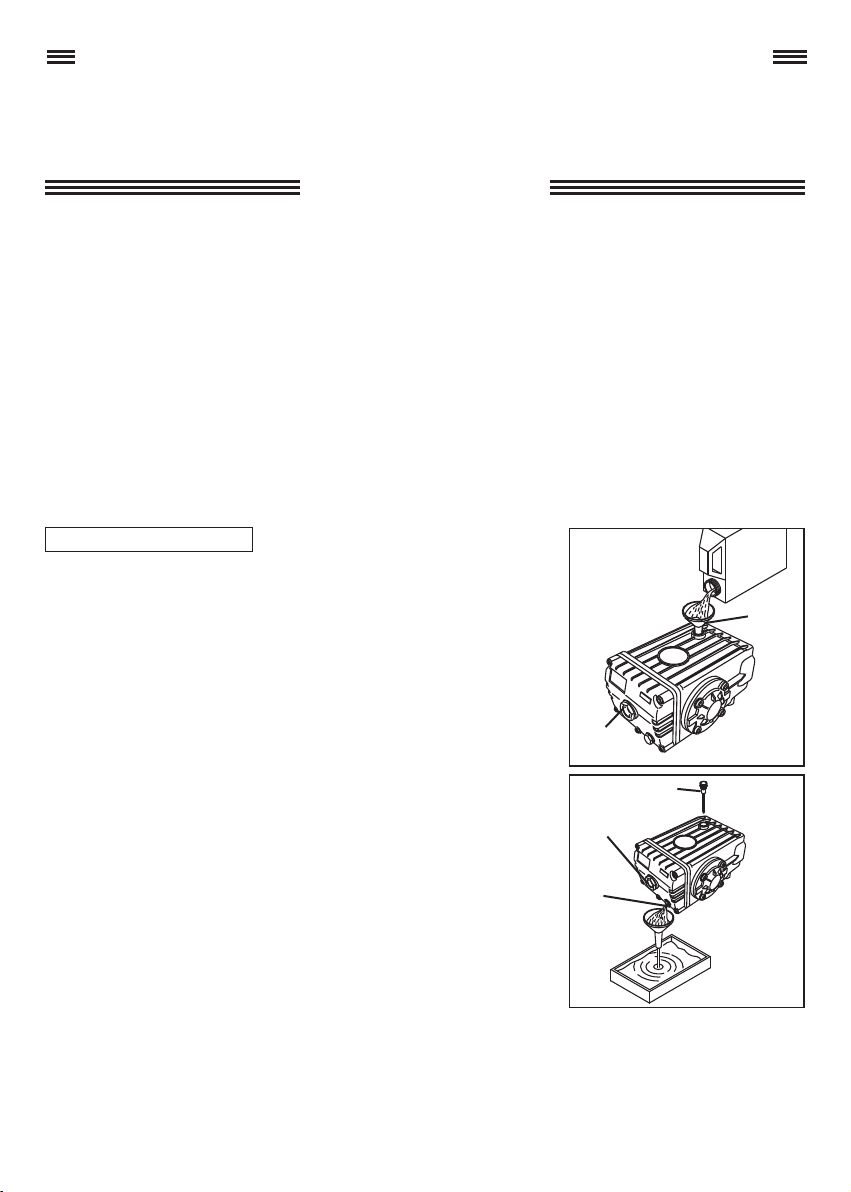

10.1 • Oil change......................................................................................... 17

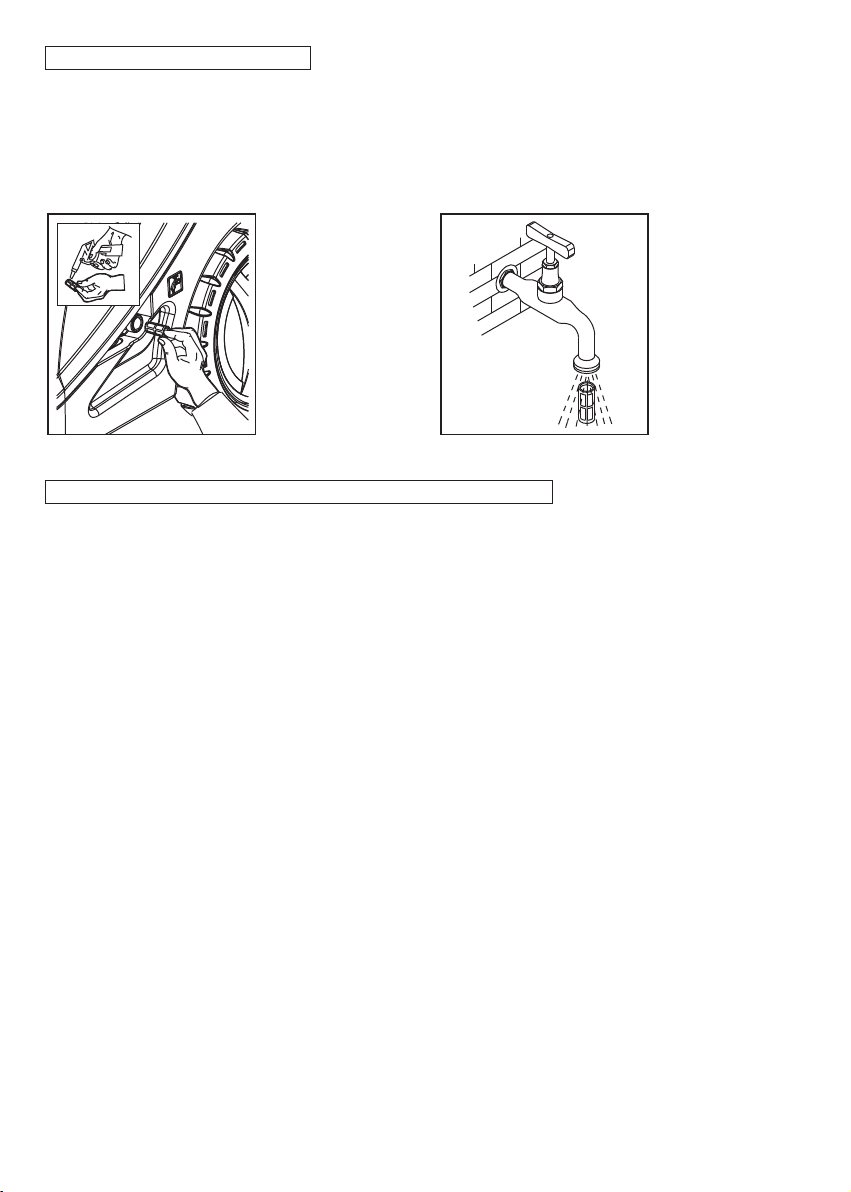

10.2 • Inlet filter............................................................................................ 18
10.3 • Replacement of high pressure nozzle ..............................................18

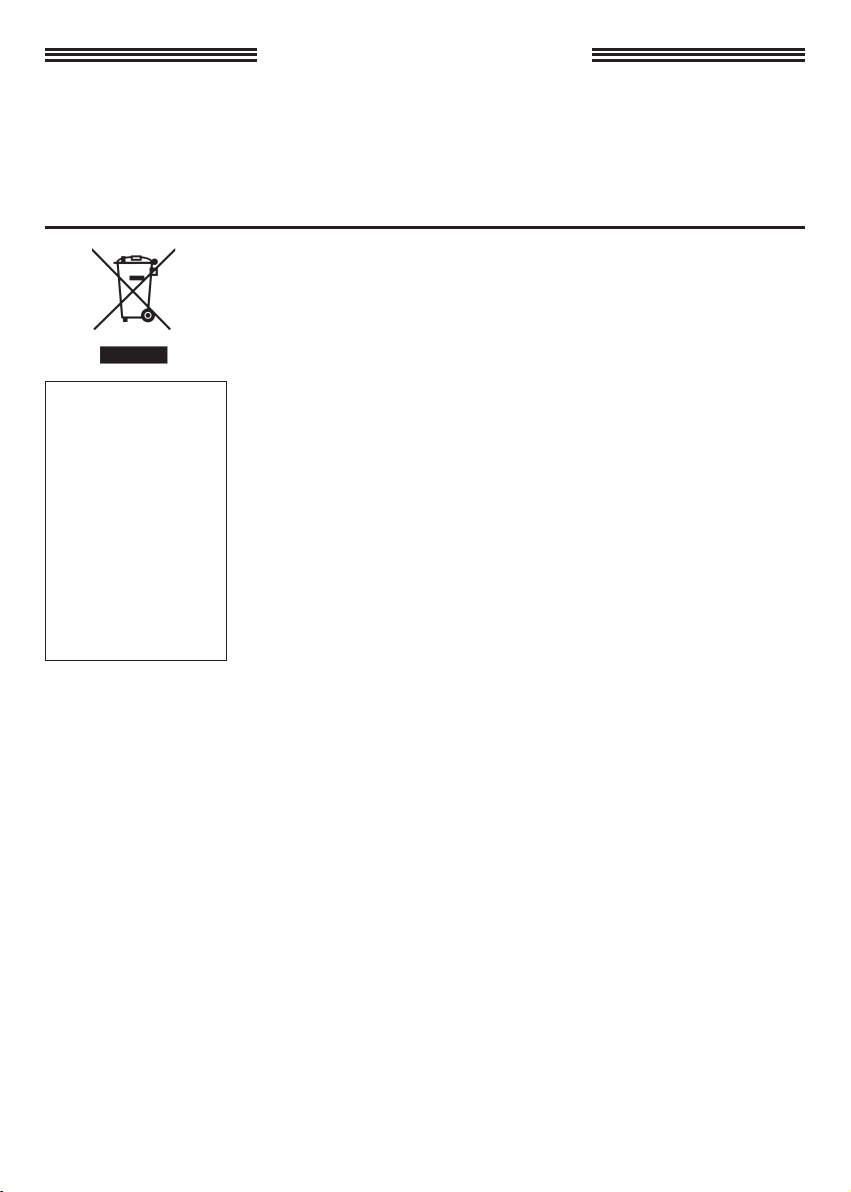

11 - Machine scrapping............................................................................................ 19
12 - Trouble shooting............................................................................................... 20
ENGLISH
Page 7
5

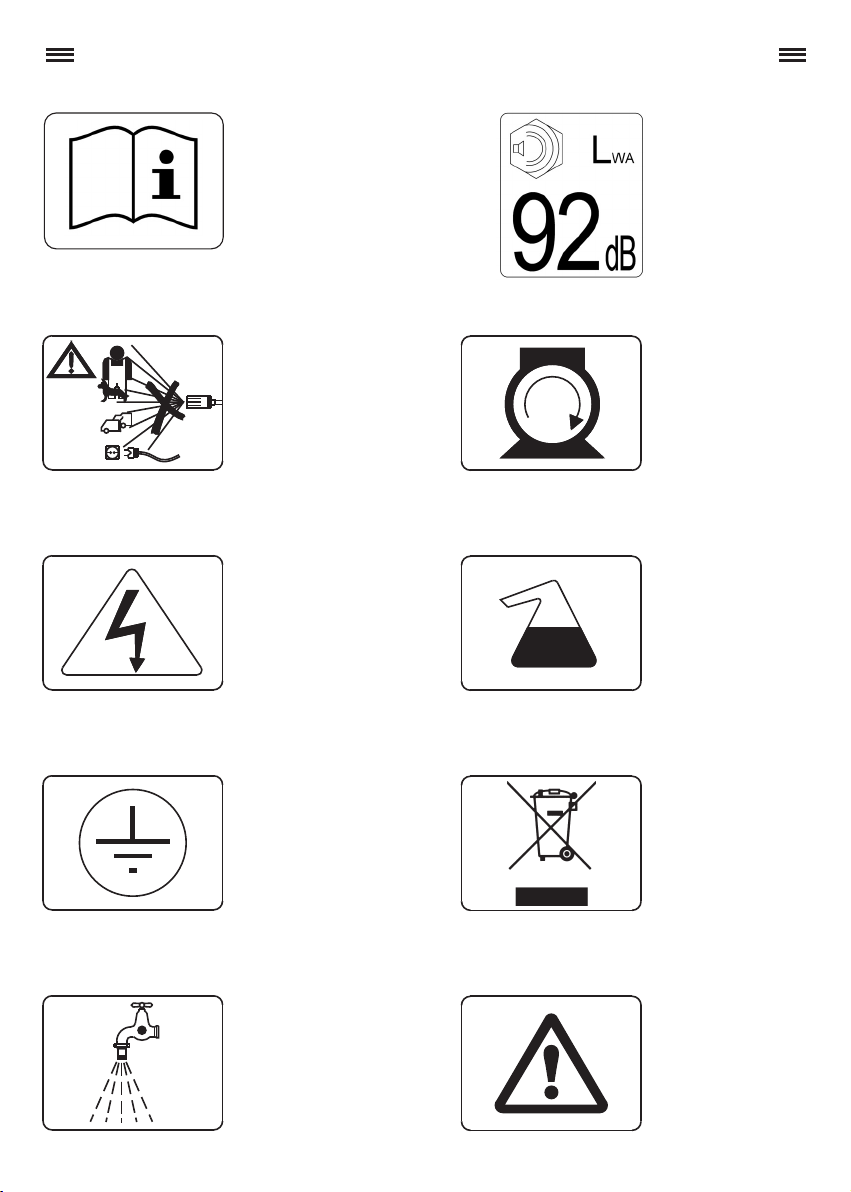

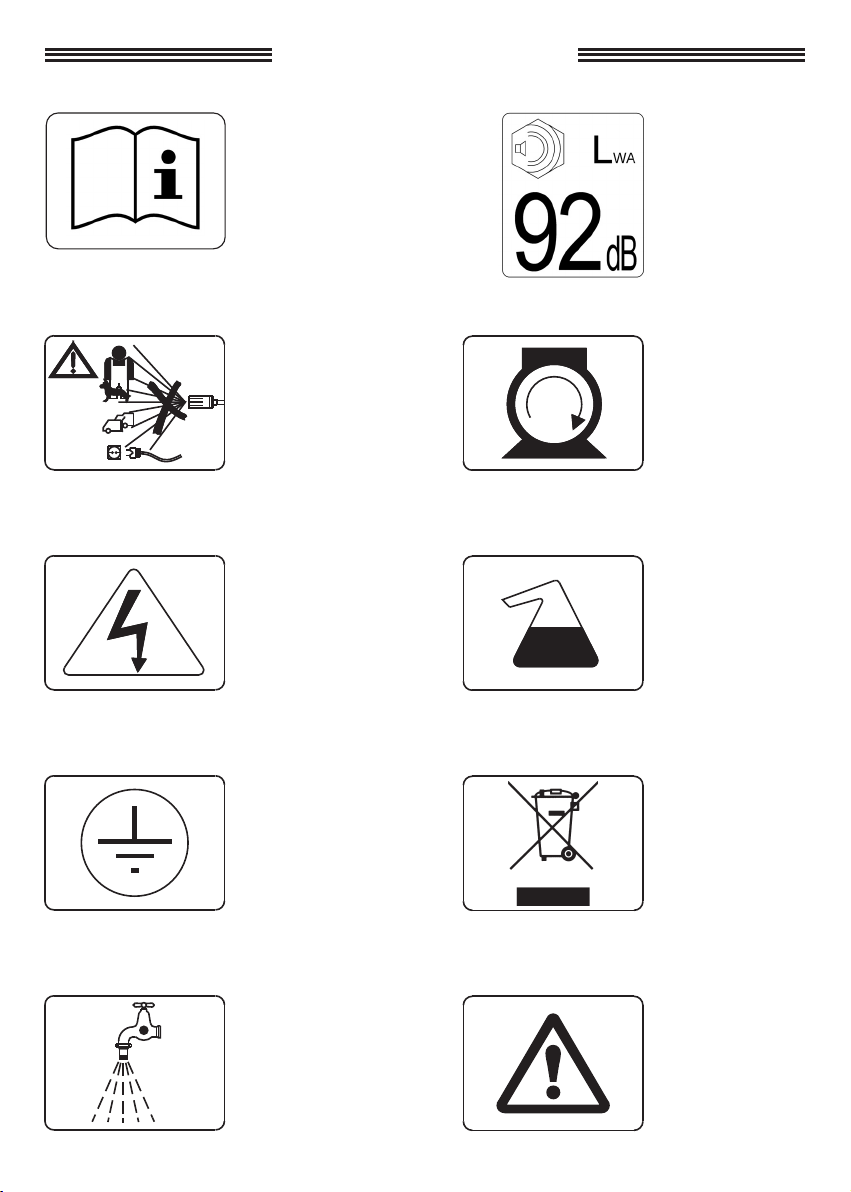

1 - DESCRIPTION OF SYMBOLS ON THE HIGH PRESSURE CLEANER
DDoo nnoott ddiirreecctt tthhee jjeett
aaggaaiinnsstt ppeerrssoonnss oorr aanniimmaallss ppoowweerr oouutt-- lleettss oorr tthhee mmaacchhiinnee iittsseellff..
MMoottoorr ssttaarrtt
WW
aarrnniinngg!! RRiisskk ooff
eelleeccttrrooccuuttiioonn
CChheemmiiccaall ((ddeetteerr-- ggeenntt))
GGrroouunnddiinngg
SSppeecciiaall wwaassttee.. DDoo nnoott ddiissppoossee ooff tthhiiss p
prroodduucctt iinn nnoorrmmaall
hhoouusseehhoolldd ggaarrbbaaggee
WWaatteerr iinnlleett WWaarrnniinngg ssiiggnn
RReeaadd tthhee iinnssttrruuccttiioonn mmaannuuaall bbeeffoorree uussee..
GGaarraanntteedd ssoouunndd ppoowweerr lleevveell..
Page 8
6
TX 300 - TX 500 SERIES HIGH PRESSURE CLEANERS TECHNICAL SPECIFICATIONS
TX 300
10-130.2
SINGLE
PHASE
TX 300
12-100.2
SINGLE
PHASE
TX 300
13-160.2 13-160.3
THREE PHASE
TX 300
14-180.2 14-180.3
THREE PHASE
TX 500
15-200.2 15-200.3
THREE PHASE
TX 500
18-170.2 18-170.3
THREE PHASE
TX 500
21-150.2 21-150.3
THREE PHASE
TX 500
15-250.2 15-250.3
THREE PHASE
TX 500
21-200.2 21-200.3
THREE PHASE
MODEL
Voltage Amps
V A
Capacitor Motor protection Isolating class insulation
Motor protection grade
IPX5
°C
m/sec
2
60
Max. water inlet temp
°F
140
m
Max suction depth
ft
High pressure hose TX 300 High pressure hose TX 500
8 m - 26,24 ft
15 m - 49,21 ft
Steel reinforced rubber Internal diameter 1/4"
Steel reinforced rubber Internal diameter 5/16"
Mass
dry
(max.)
Dimensions
mm
inches
706x430x860 (h) 27,8x17x33,9 (h)
825x495x860 (h)
32,5x19,5x33,9 (h)
70µF
FFFFF FFFF
1
3,28
Noise level
*
Lance vibration*
230-240
14,0
V A
-
P.S.I.
Overpressure peak limit
Recoil thrust of jet
N
Absorbed motor power
kW
Cycle
Hz
1885
16
2320 < 27
3,0
50
Thermal
l/min.
Flow rate
G.P.M.
USA
10
Equivalent washing impact with rotating nozzle jet
E.W. MPa
E.W. P.S.I.
23
3200
2.64
Working pressure
MPa
13
E.W. bar
230
160
bar
P.S.I.
MPa
bar
130
70µF
230-240
14,0
-
1450
13
1885
< 29
3,0
50
12
17
2465
3.17
10
170
130
100
-
230-240
14,5
400-415
8,4
2320
19
2755
< 39
4,6
50
13
27,5
4000
3.43
16
275
190
160
-
230-240
18,0
400-415
10,5
2610
21
3045
< 45
5,5
50
14
31
4400
3.69
18
310
210
180
-
230-240
25,5
400-415
14,7
2900
23
3335
< 50
7,5
50
15
34
4950
3.96
20
340
230
200
-
230-240
25,5
400-415
14,7
2465
20
2900
< 56
7,5
50
18
29
4200
4.75
17
290
200
170
-
230-240
25,5
400-415
14,7
2175
18
2610
< 61
7,5
50
21
26
3700
5.55
15
260
180
150
-
230-240
29,5
400-415
17,0
3625
28
4060 < 56
9,0
50
15
42,5
6150
3.96
25
425
280
250
-
230-240
29,5
400-415
17,0
2900
23
3335
< 70
9,0
50
21
34
4950
5.55
20
340
230
200
Max inlet pressure
* (Reference Standard EN60335-2-79).
TX 300 Kg 62 - Ibs 136.5 / TX 500 Kg 92 - Ibs 203
TX 300 Kg 80 - Ibs 176.5 / TX 500 Kg 115 - Ibs 253.5
MPa 1 - bar 10 - P.S.I. 145
Fixed nozzle A(8) than 2,5
Rotating nozzle A(8) 9,5 (uncertainly 1,5)
Lp dB(A) 74 (uncertainly 1,5) - Lw dB(A) 92
F
TX 500
15-200.6 15-200.8
THREE PHASE
15
3.96
34
340
4950
2900
20
200
23
3335
230
< 50
7,5
60
230
25,5
400
14,7
-
E.W. bar / MPa / P.S.I.: specific jet pressure in bar / MPa / P.S.I.
Page 9
7
WE CONGRATULATE YOU on your choice that shows your level of technical knowledge and love of beautiful objects.
In fact, you have purchased a highly technological machine produced by the world's largest manufacturer of high pressure cleaner pumps.
This machine is so useful and versatile that you will use it for many years.
THIS BOOKLET IS AN INTEGRAL PART OF YOUR MACHINE AND SHOULD BE CAREFULLY READ BEFORE PROCEEDING WITH INSTALLATION, START-UP AND USE.
This booklet contains important safety information and instructions for use and maintenance of the high pressure cleaners series TX300 and TX500 and should be kept in a safe place.
3. PRODUCT USE
The machine is exclusively designed for washing, by way of a pressurized water jet, objects, things or any surface suitable for cleaning by a pressurized water jet with the possibility of adding liquid detergent.
ATTENTION: this appliance was designed for use of detergents recommended by the manu­facturer. The use of other chemical products may jeopardize the safety of the appliance itself.
The liquid detergent additives must be chosen in consideration of the chemical compatibility with the components of the pump and of the surface to be cleaned. IMPORTANT: use only detergents that are biodegradable, and in any case complying with the regulations applicable in the country where they are used.
3.1 DESIGNATED USE
4. PRELIMINARY OPERATIONS
4.1 UNPACKING
Unpack and make sure that the machine is complete and undamaged. If the machine appears damaged in any way, do not use the machine and consult our dealer.
For shipping reasons some parts may be included separately. In this case assemble parts as indicated in this booklet.
Keep all packaging materials (bags, boxes, tape) out of reach of children.
THE DESTINATION OF USE OF THIS MACHINE MUST BE STRICTLY ADHERED TO. ANY OTHER USE MUST BE CONSIDERED AS INCORRECT.
THE MANUFACTURER CANNOT BE HELD RESPONSIBLE FOR DAMAGES CAUSED BY INCORRECT USE OF THE MACHINE.
THE MACHINE MUST NOT BE TAMPERED WITH FOR ANY REASON. IN CASES OF TAMPERING THE MANUFACTURER DECLINES ANY RESPONSABILITY ON THE FUNC­TIONING AND SAFETY OF THE MACHINE.
IT IS FORBIDDEN TO STORE OR USE THE UNIT IN ENVIRONMENTS WITH POTEN­TIALLY EXPLOSIVE ATMOSPHERE.
Page 10
8
Before using this machine make sure that it has an ID label. If it is without, do not use the machine and consult your dealer immediately.
The identification label with technical specifications is placed on the trolley and is always visible. Check that the electrical specifications of your power outlet (V/Hz) are the same as those shown on the label.
4.2 - ID LABEL
5 - INSTALLATION

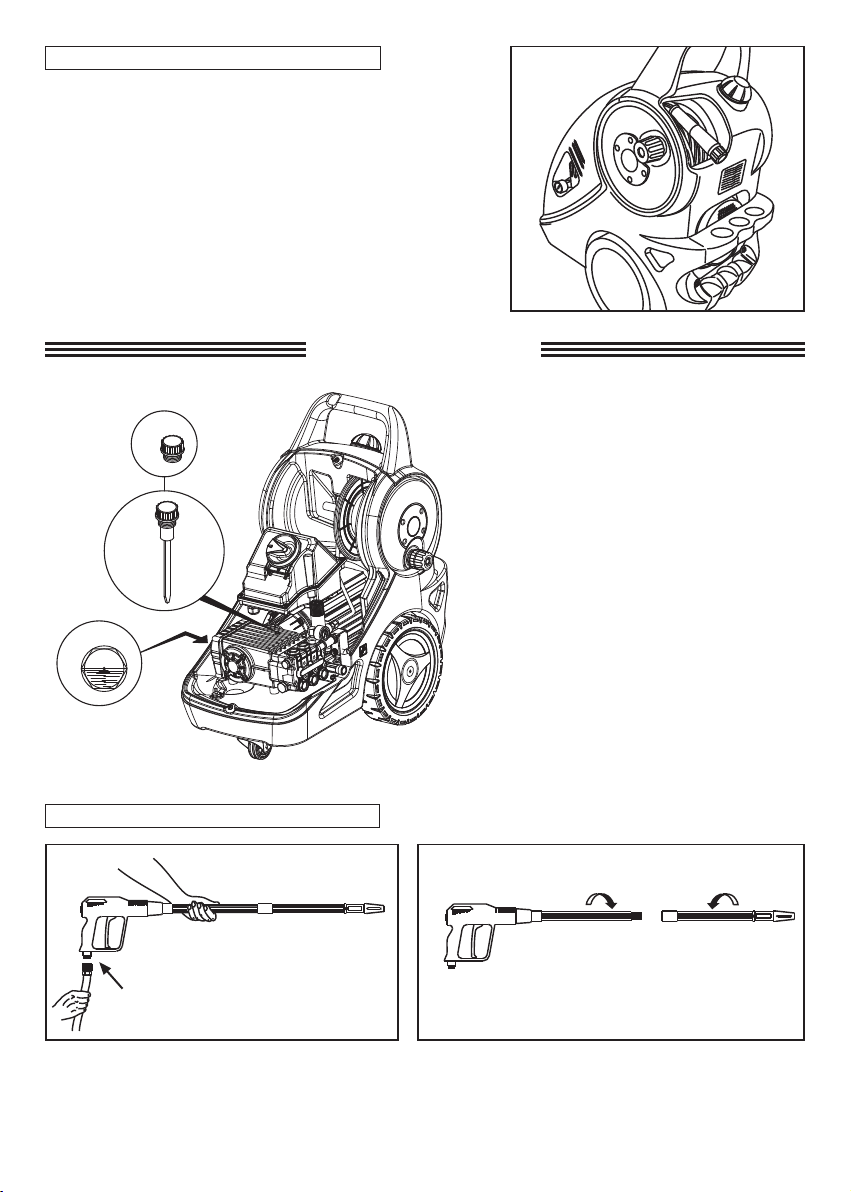

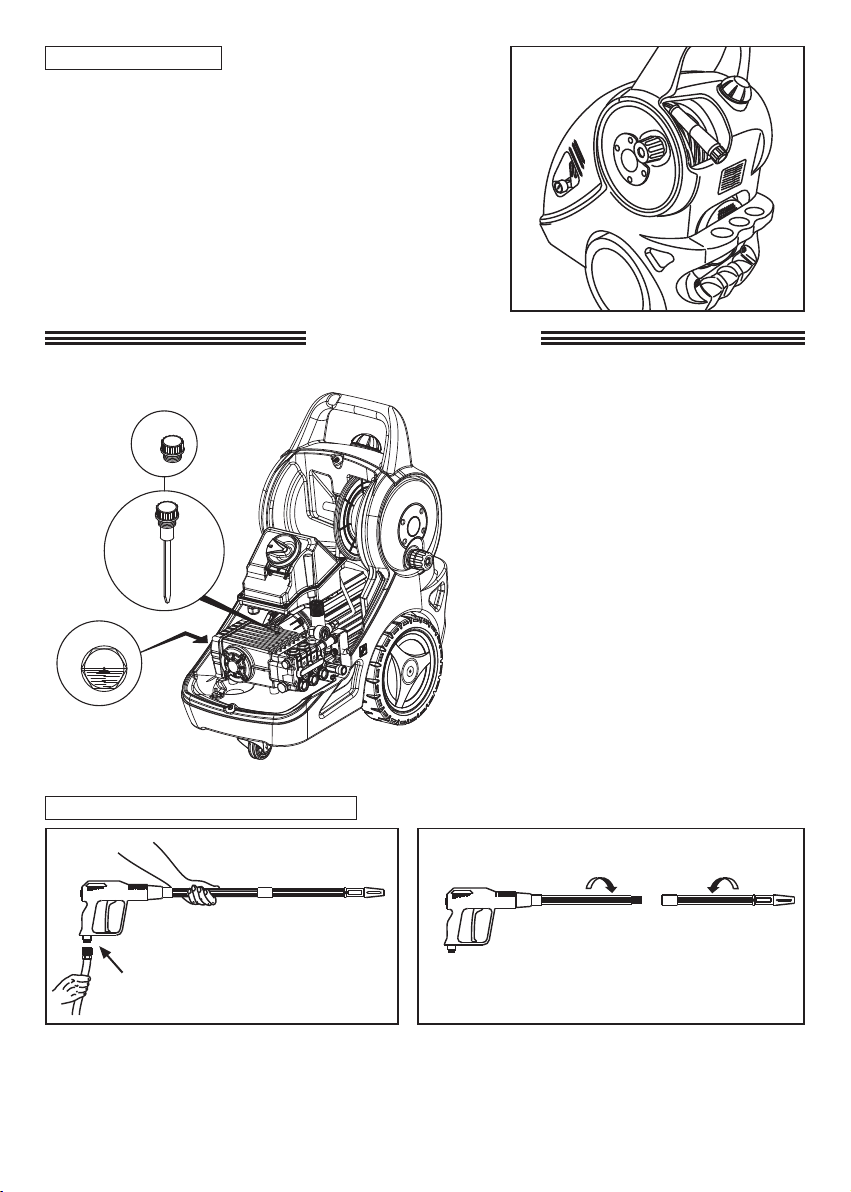

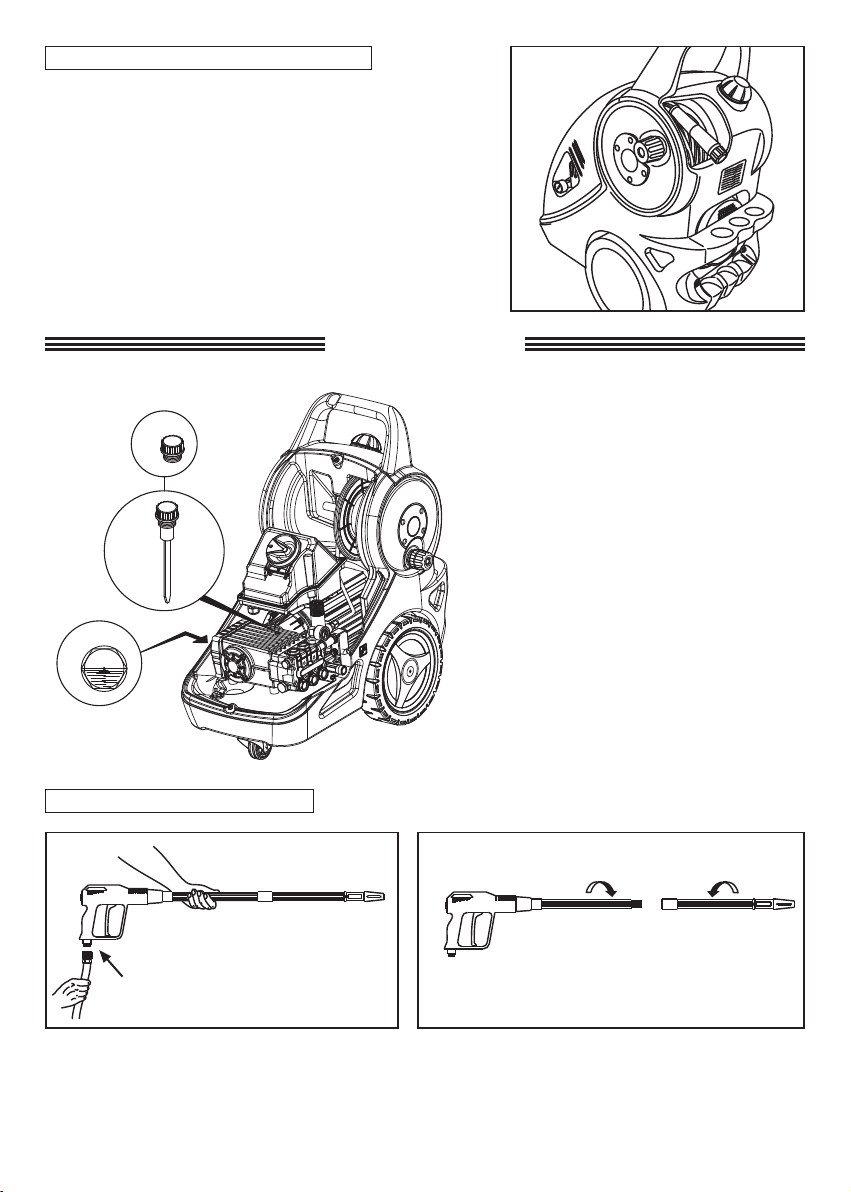

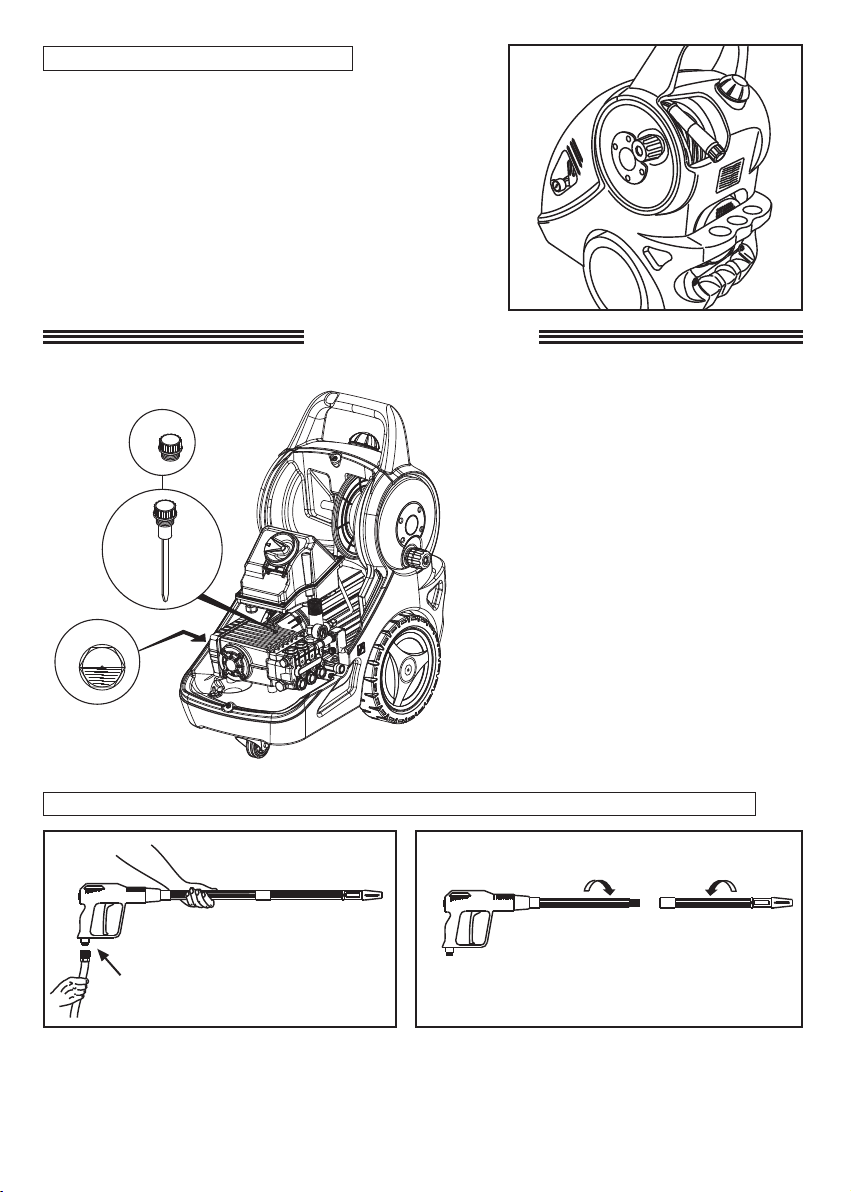

5.1 HIGH PRESSURE CONNECTION
1 - Connect one end of the high pressure hose to the end of the automatic gun (A).
2 - Complete the assembly by coupling the extension to the gun/lance and tighten firmly (B).
1
3
2
A
A
B
• Replace the red travel plug (fig.1) with the vented black/yellow dipstick provided (fig.2).

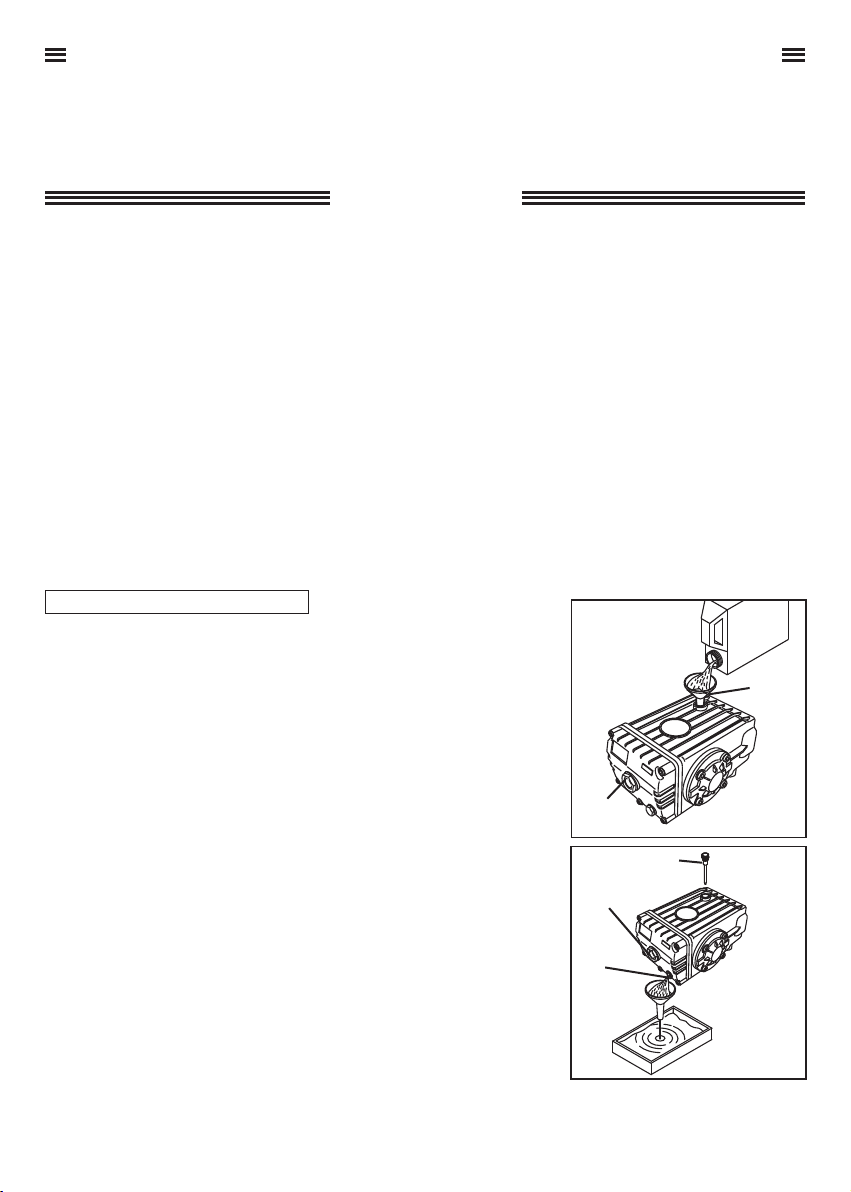

• Check that the oil in the sight glass is at the half-way level (fig.3).
Page 11
9

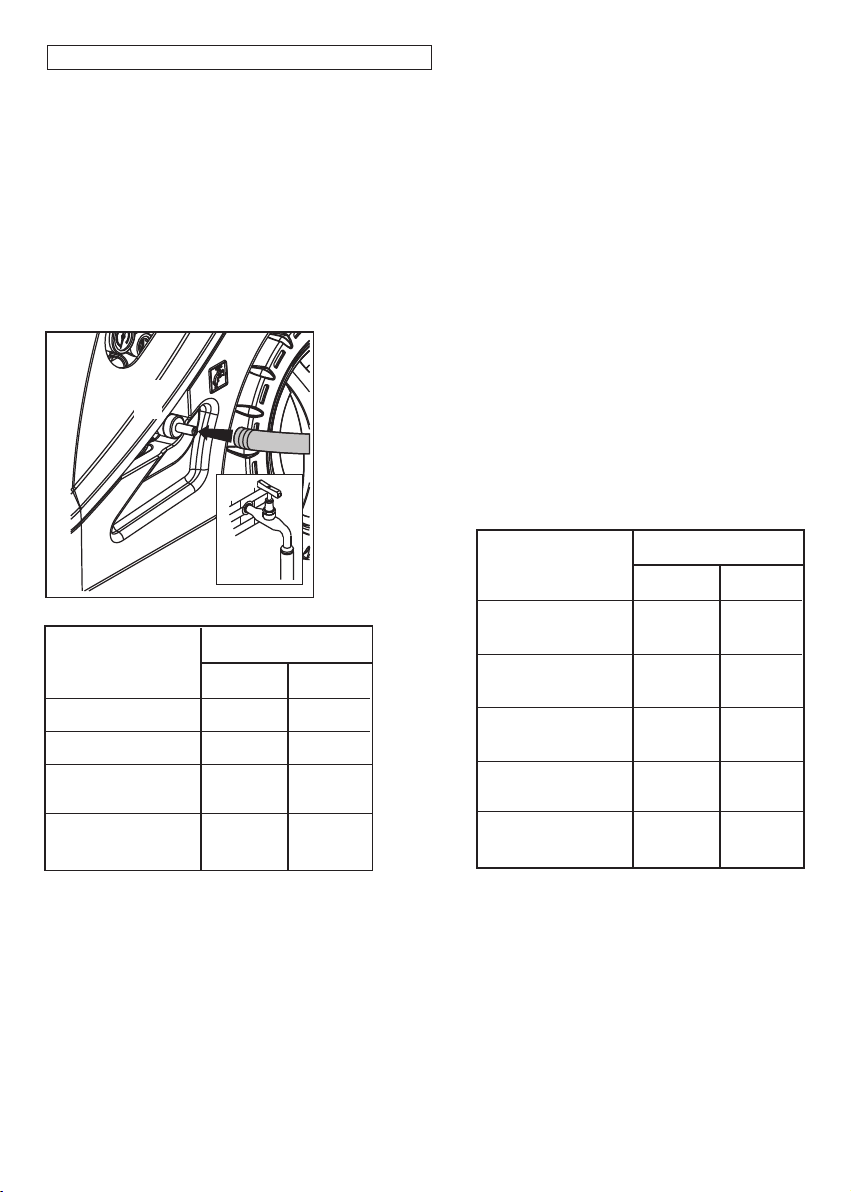

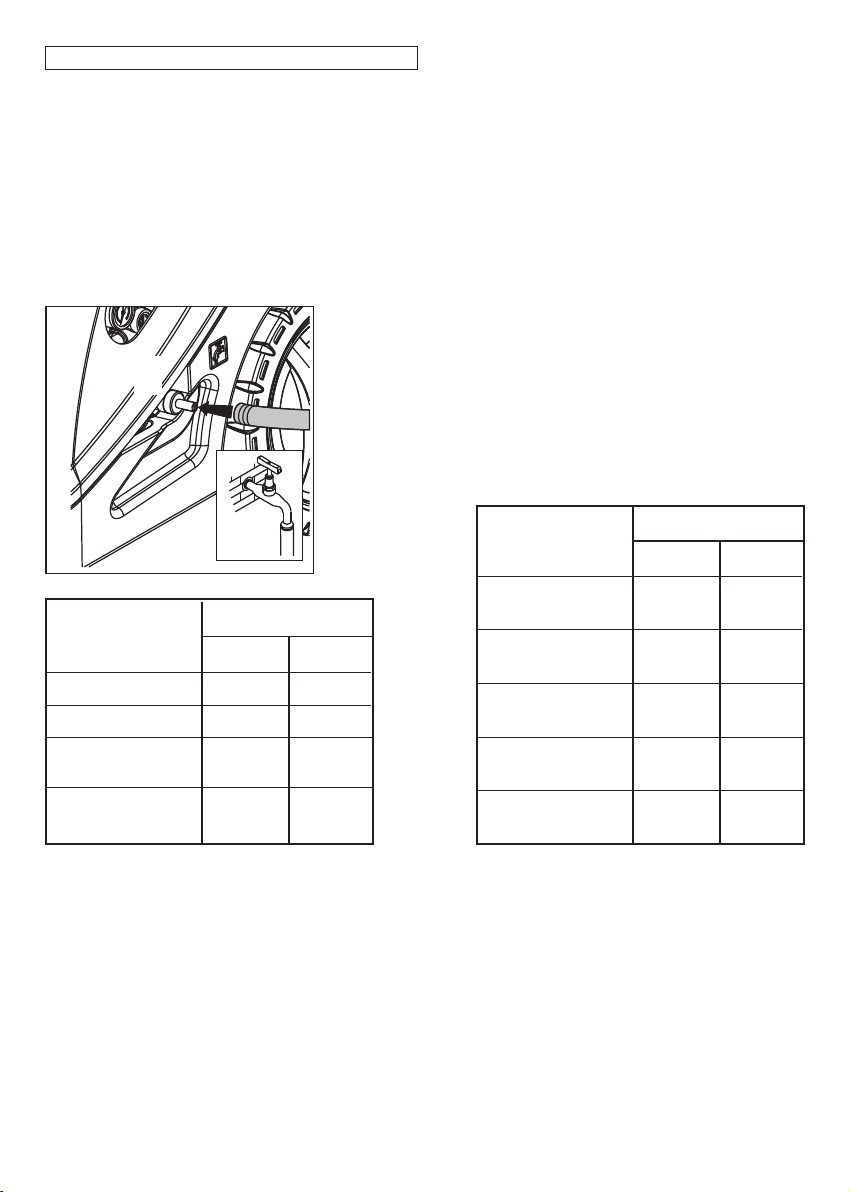

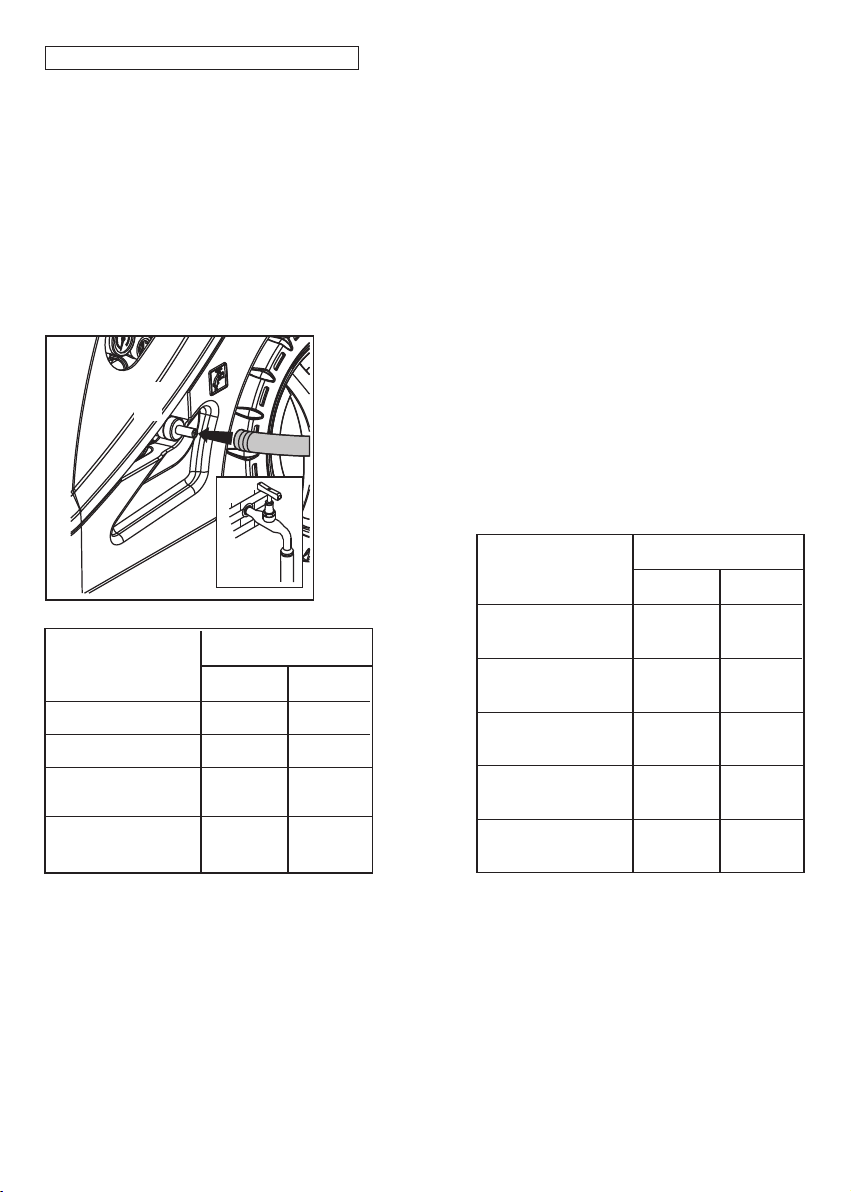

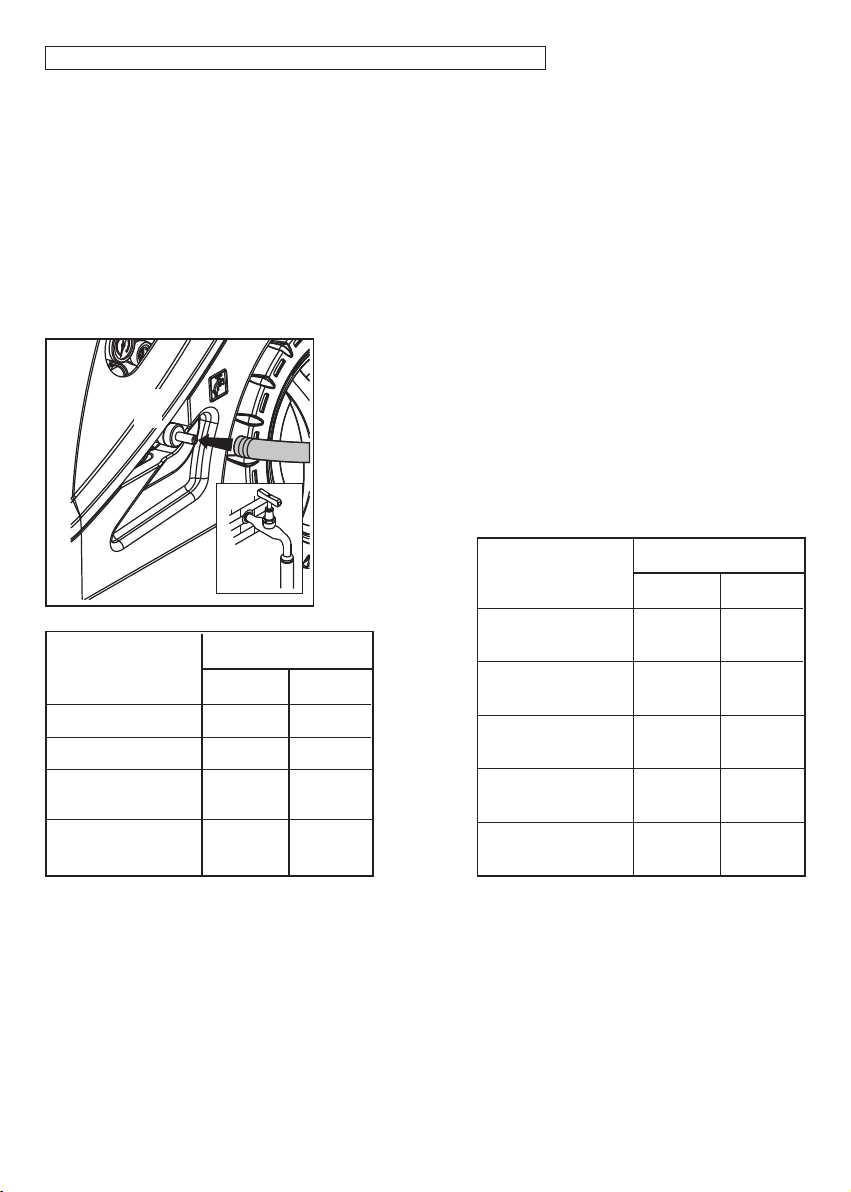

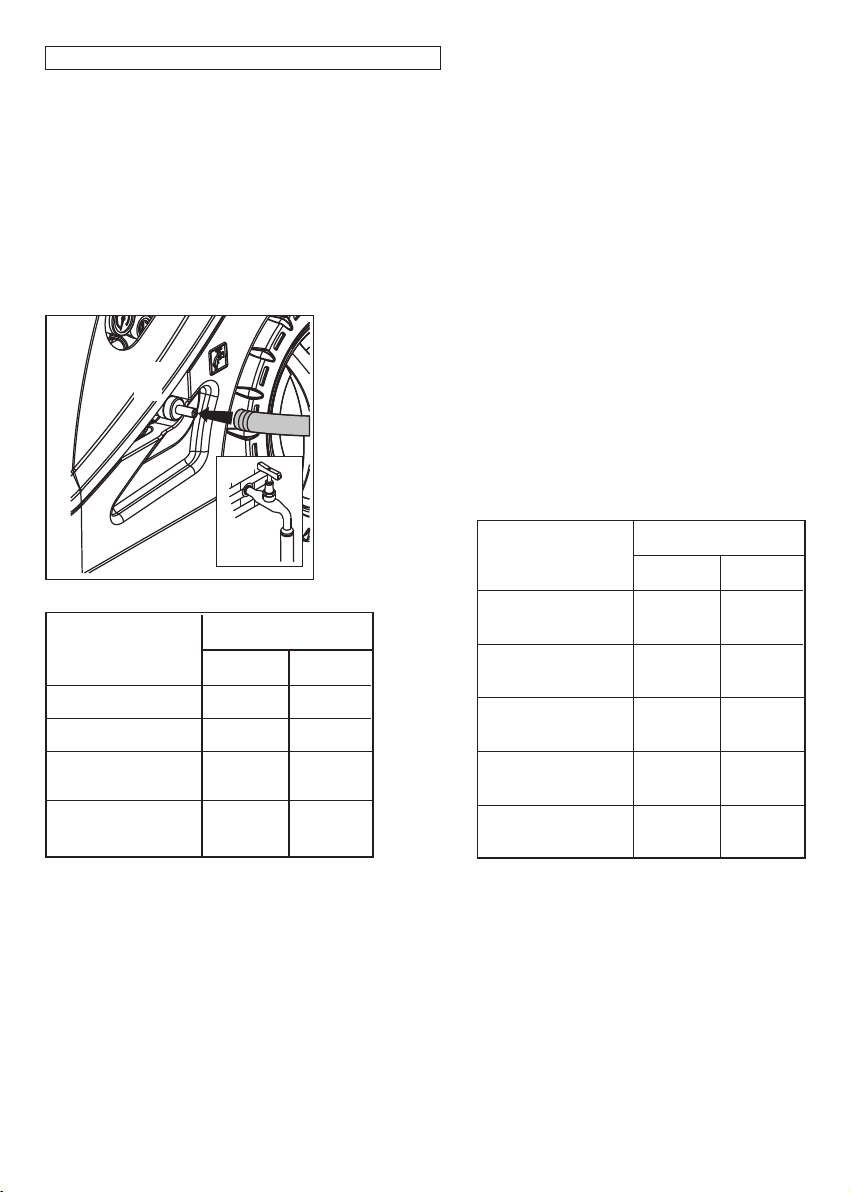

5.2 - CONNECTION TO THE WATER SUPPLY
1- The maximum temperature of the inlet water must not exceed 60°C (140°F). 2- Connect the water supply (A) to the INLET port (B) by means of a reinforced hose (minimum
1,5 MPa-15 bar) with internal diameter of no less than 13 mm. (1/2").
3- Since the water flow decreases according to the length of the hose, make sure that the quan-
tity of water supplied to the machine is not less than the quantities indicated in the chart below.
4- The pressure of the inlet water must not exceed 1 MPa (10 bar).
ATTENTION: The water supply which enters into the washer is not drinkable.
IMPORTANT
The water supplied to the machine must be clean. Running the unit without water, or with water which is dirty, contains grit or corrosive liquids, causes serious damage to the machine.
A
B
TX 300 10-130.2 TX 300 12-100.2 TX 300 13-160.2
TX 300 13-160.3 TX 300 14-180.2
TX 300 14-180.3
FLOW RATE OF
WATER SUPPLY
MODEL
L/min.
G.P.M. USA
15 15
17
17
3.96
3.96
3.96
4.49
FLOW RATE OF
WATER SUPPLY
MODEL
L/min.
G.P.M. USA
17
20
23
17
23
4.49
5.29
6
4.49
6
TX 500 15-200.2 TX 500 15-200.3
TX 500 18-170.2 TX 500 18-170.3
TX 500 21-150.2 TX 500 21-150.3
TX 500 15-250.2 TX 500 15-250.3
TX 500 21-200.2 TX 500 21-200.3
If the user wishes to power the washer by means of free suction, simply emerge the end of the supply tube in the water to be suctioned. The maximum suction depth considered as the dis­tance in height between the water surface and the pump is 1m (see technical specifications table).
Page 12
10
5.3 - CONNECTION TO ELECTRICAL SYSTEM
1 - Check that the voltage of the electrical system (mains) is the same as indicated on the ID label of the machine. 2 - Check that the plug complies with local safety regulations, and that it is provided with ground connection (earth). 3 - Ensure that the outlet is protected by a "cut-out" (differential magnetic-thermal switch with sensitivity of less than 30mA per 30ms) or that a device is present which can test the earthing circuit. 4 - Do not connect other appliances to the same power outlet while using the machine. 5 - Insert the plug only after checking that the machine switch is in the OFF position.
The TX300 and TX500 series in standard version are supplied without electric plug.
The assembly of the electrical plug must be done in conformity with IEC rule n. 60364-1 and must be effected by qualified personnel, respecting following prescriptions:
1- Use a plug which complies with the local safety regulations and which must necessarily be grounded. 2- Make sure that the cord/plug connection is perfectly sealed and water-tight. 3- Use plugs that conform to the indications on the ID Tag. 4- Unwind the power cord completely from the cable roller in order to avoid overheating. 5- Do not crush on the power cord. 6- Do not use the high pressure cleaner if the electric cable is damaged. 7- If the power cord is damaged, its replacement can be effected only by the technical service personnel or by a qualified technician.
In case of direct connection without plug, the connection to the electric network must be in compliance with the standard IEC 60364-1 and must be made by a qualified installer. If a plug connector is used as a sectioning device, this must be in an easily accessible position. In the threephase models the three power leads of the power cord can be connected to any of the three phases from the power network. The fourth, green-yellow lead must be connected to the ground pin.
The washer must only be connected to a power mains with a maximum network impedance of Zmax=0.11 Ω.
WARNING: IN CASE OF POWER FAILURE DURING OPERATION TURN OFF THE UNIT FOR SAFETY REASONS.
Page 13
11
5.4 - USE OF CORDS
If an extension cord is used, make sure that plug and receptacle are of a water-tight type. In any case they must be raised from the ground in order to avoid possible contact with water.
Use only extension cables with the same number of conductors as those of the machine cable, including the earthing cable, and with a suitable plug/socket for the cable used. Only use extension cords for outdoor use. Said type of cable is marked "Suitable for outdoor use." Store inside when not in use. Do not use damaged extension cords. Cables should not be located near sources of heat or sharp edges. Always disconnect the plug from the socket before removing the extension cord from the product. Do not pull the cable to pull the plug out of the outlet. Do not touch the plug or connections with wet hands.
WARNING
USE OF INADEQUATE
EXTENSION CORDS
MAY CAUSE SAFETY
HAZARDS
SELECTION TABLE
Voltage
230÷240 230÷240 400÷415
Extension
cord length
Cord section
mm
2
Up to 20 m
From 20 to 50 m
Up to 50 m
2,5
4
2,5
5.3.1 - CUT-OUT SWITCH (Only the United States)
This UL version high-pressure washer is equipped with a cut-out switch contained in the power cable plug. Said equipment provides extra protection against the risk of electric shock. When replacing the plug or cable, use the same components including the cut-out device.
Page 14
12

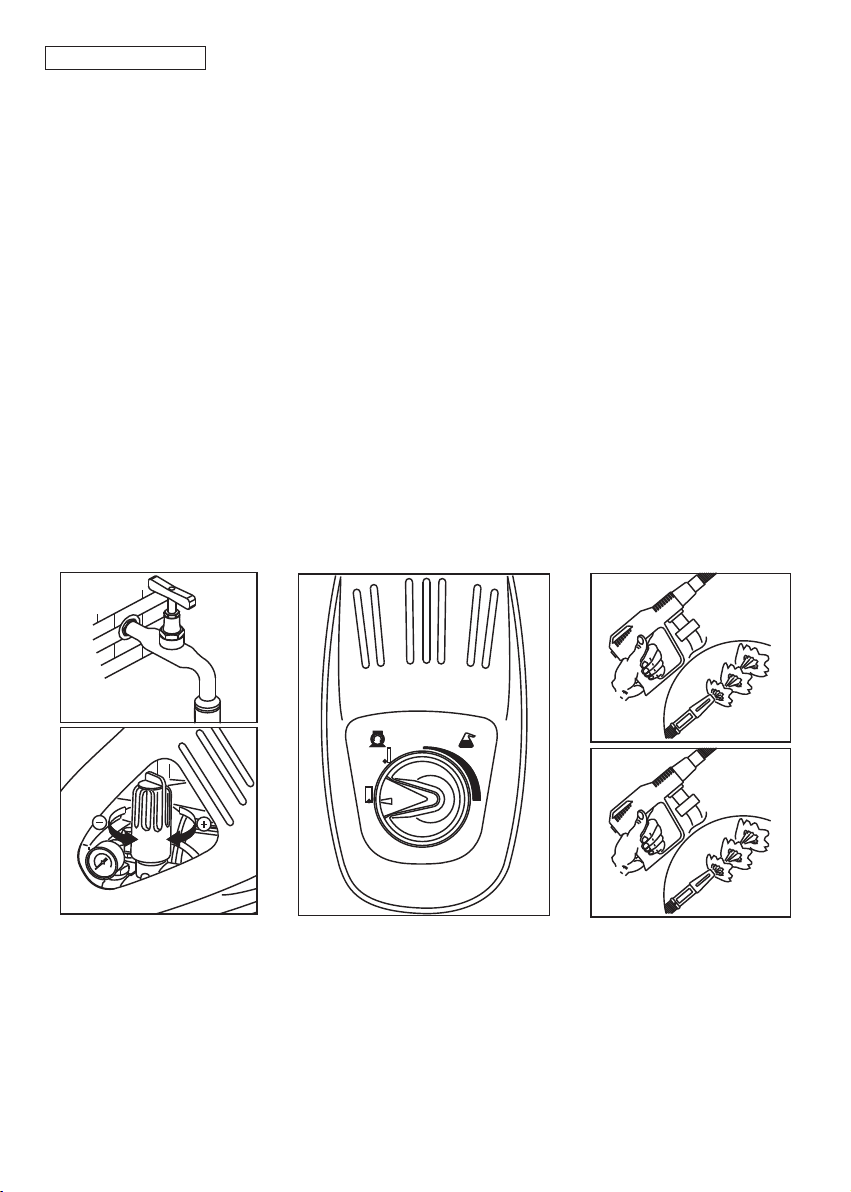

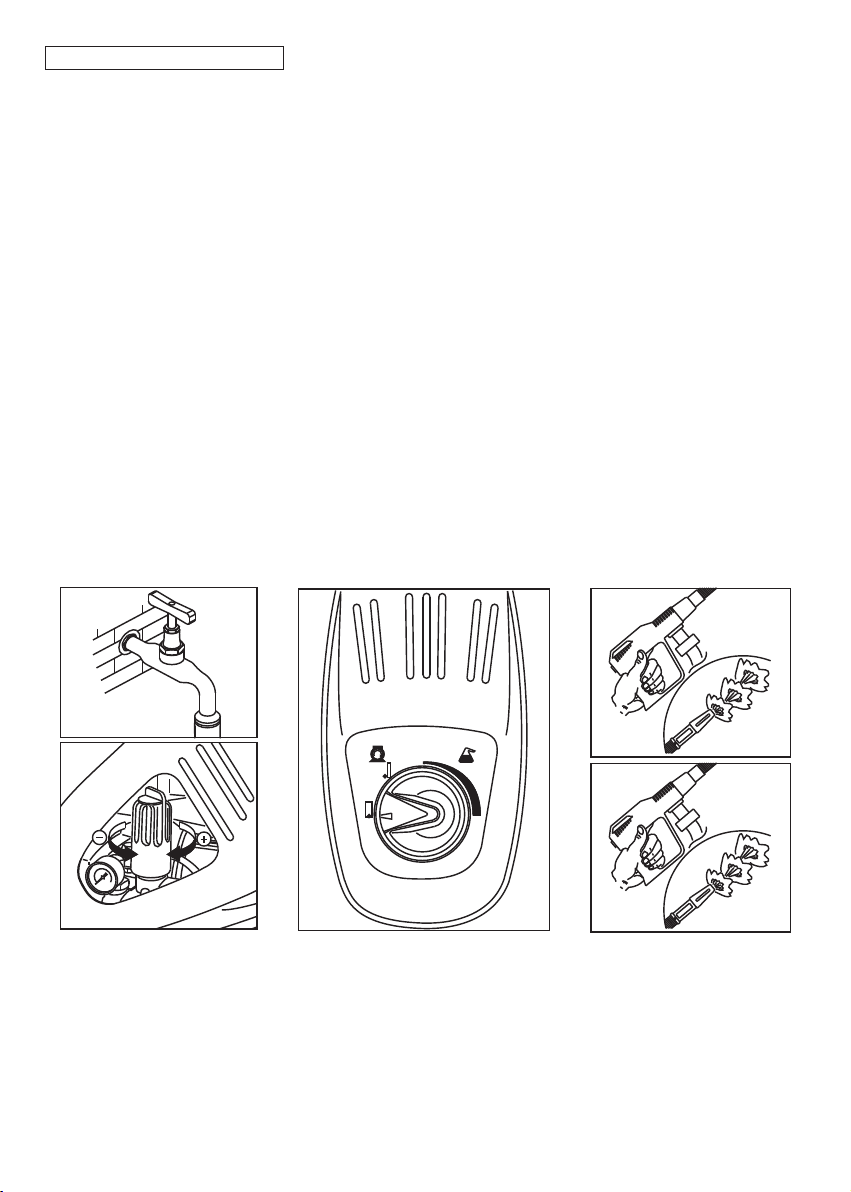

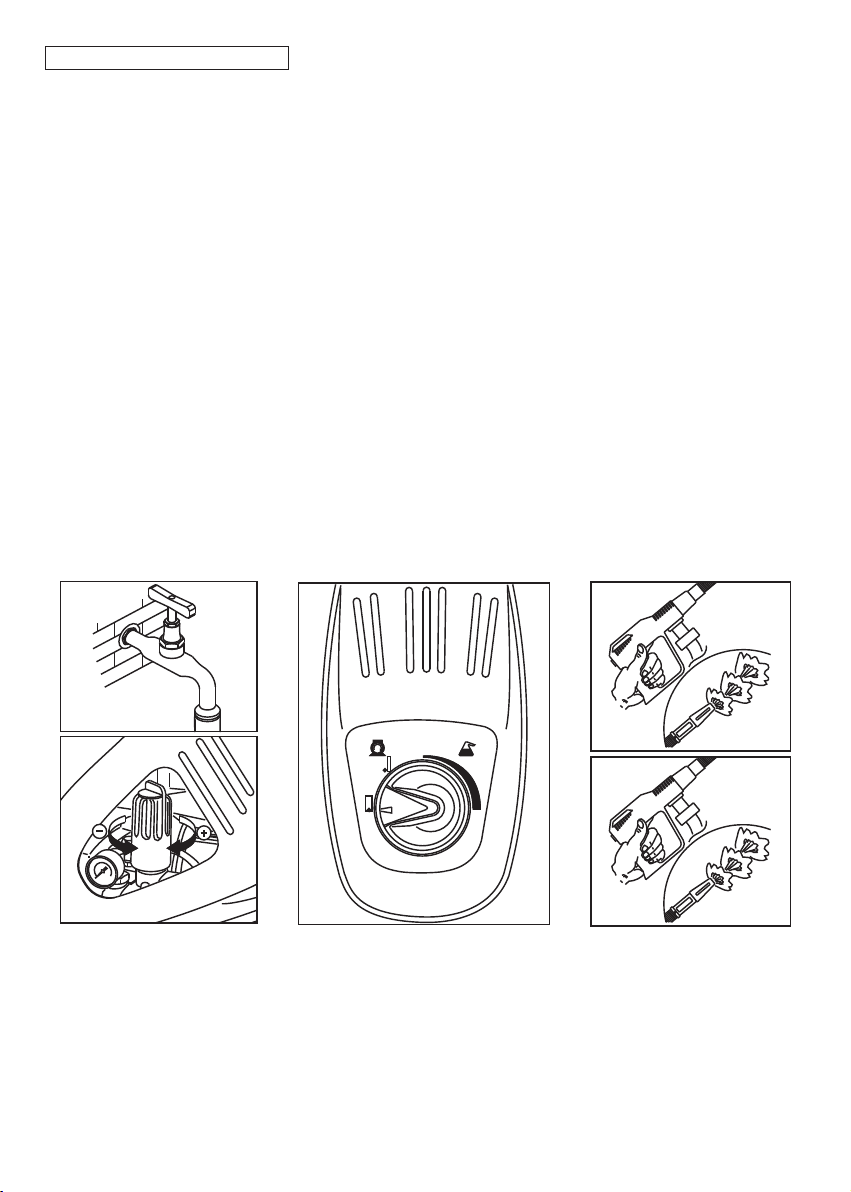

5.5 - START-UP
- Before starting up and using the machine, make sure that it is positioned on the ground or leaning against a stable support and that the resting surface is level or with a minimum slope.
- Before use of the TX500 models, block movement of the front wheel by means of the appro-
priate brake.
- It is ESSENTIAL to ensure that the suction filter is clean before use. (see maintenance chap-
ter – 10.2 suction).

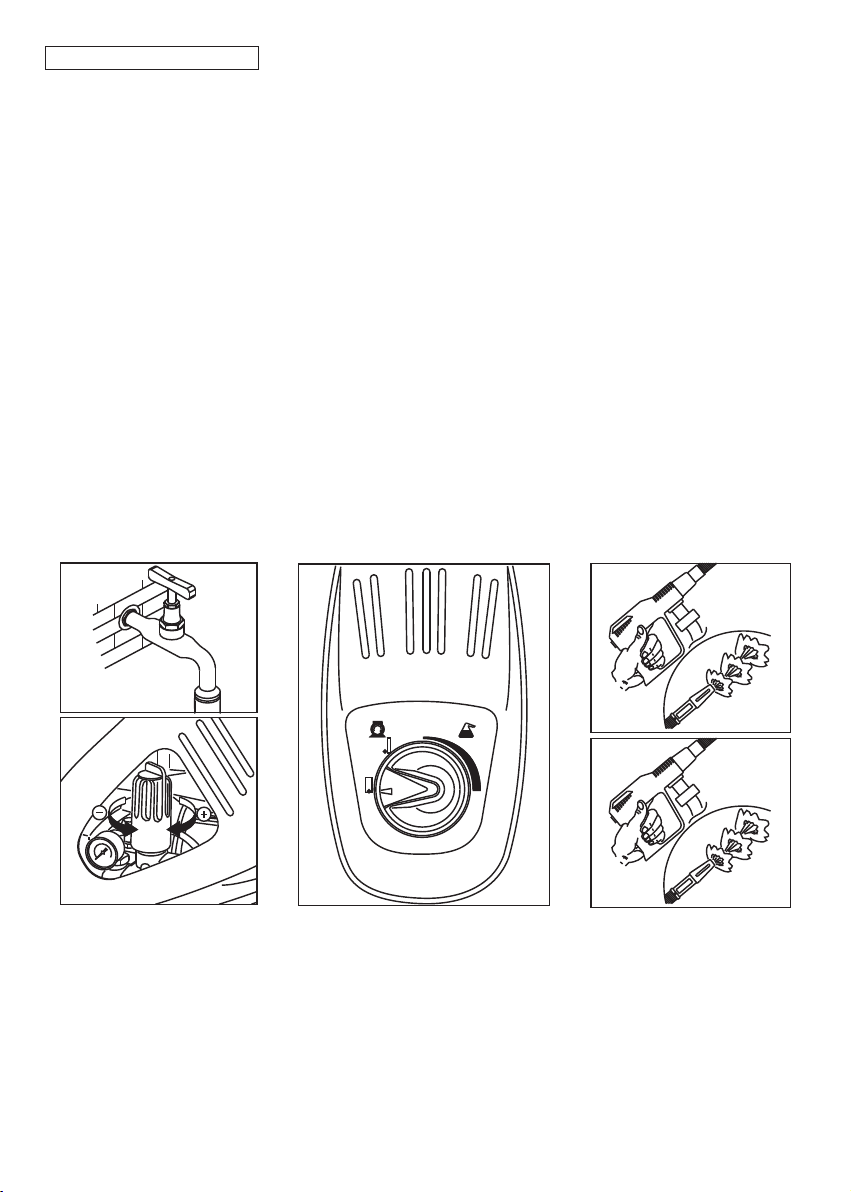

A- ON/OFF switch B- Chemical dosing knob.
1- Open water supply 2- Turn selection knob to position 1. 3- Open the gun with nozzle end up and keep in open position to allow air to escape from the
hose.
4 - Adjust water pressure by rotating the regulator knob.
WARNING: the "TOTAL STOP" device stops the motor approximately 20 seconds after the gun is closed.
5- The high pressure water jet generates a reaction force on the lance, therefore you should
hold the lance firmly with both hands.
6- When you have finished working, turn off the machine by turning the knob on position 0. 7- Open the gun to release remaining pressure from the hose.
0
I
1
4
3
72-6
AB
Page 15
13

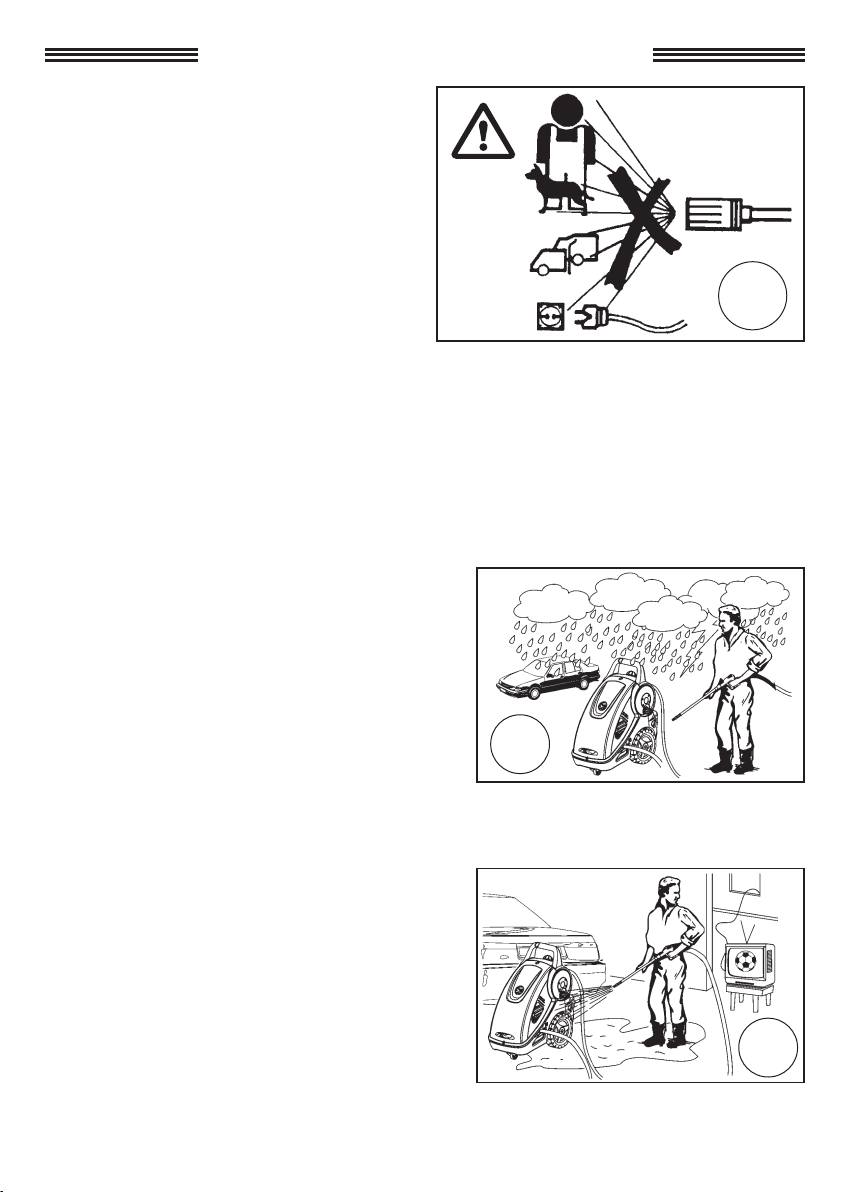

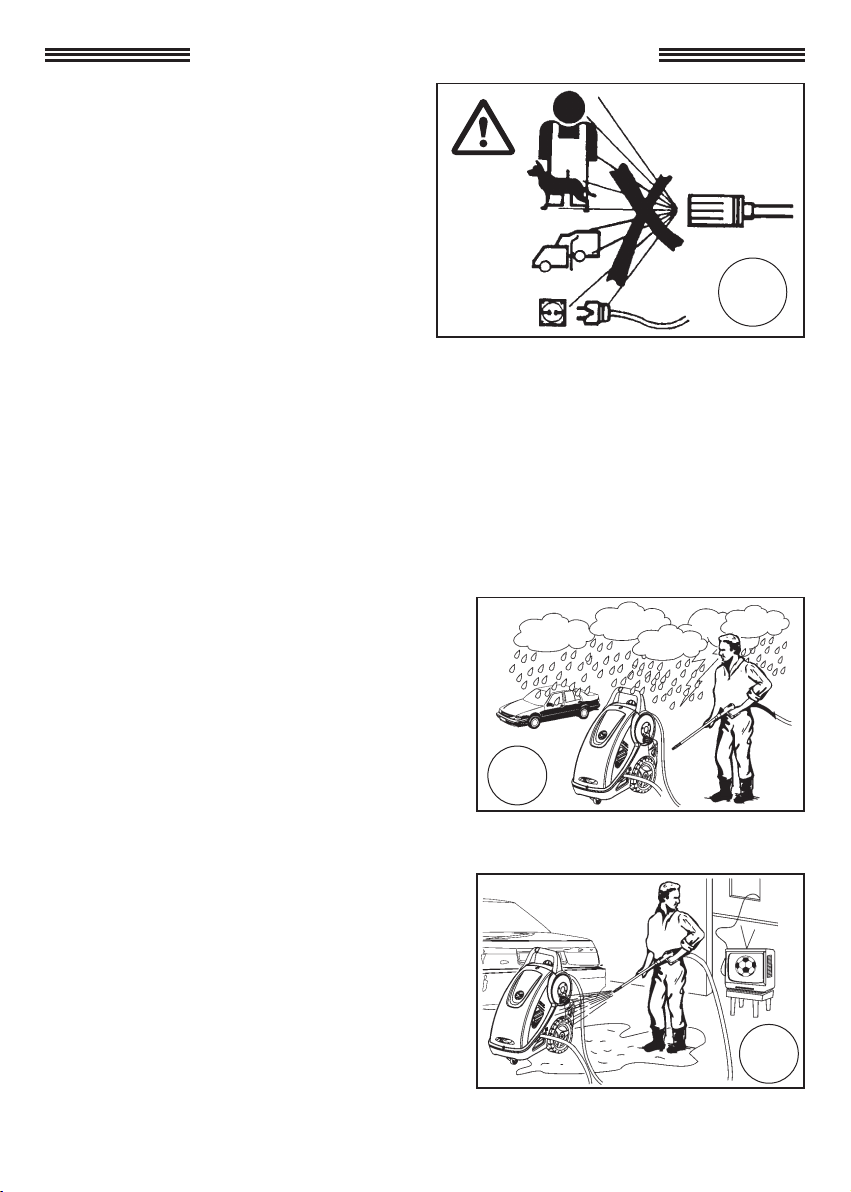

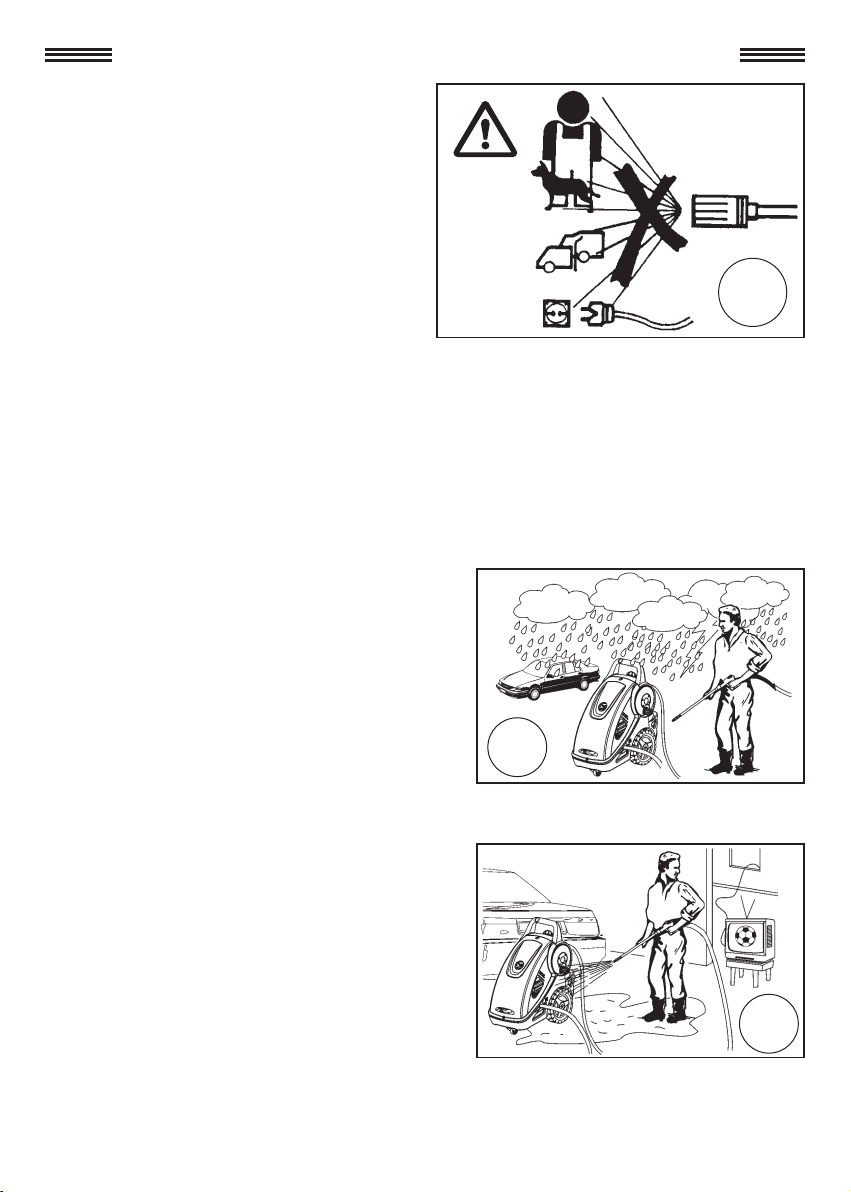

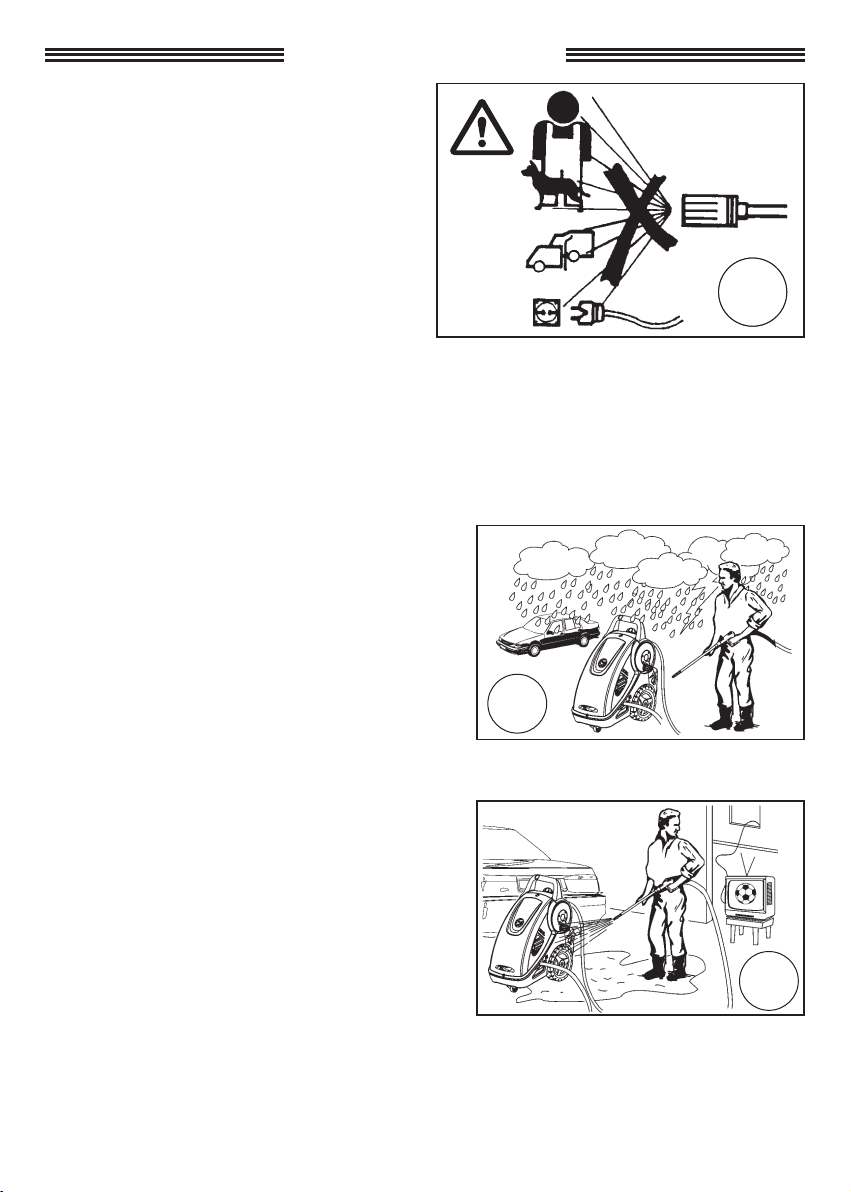

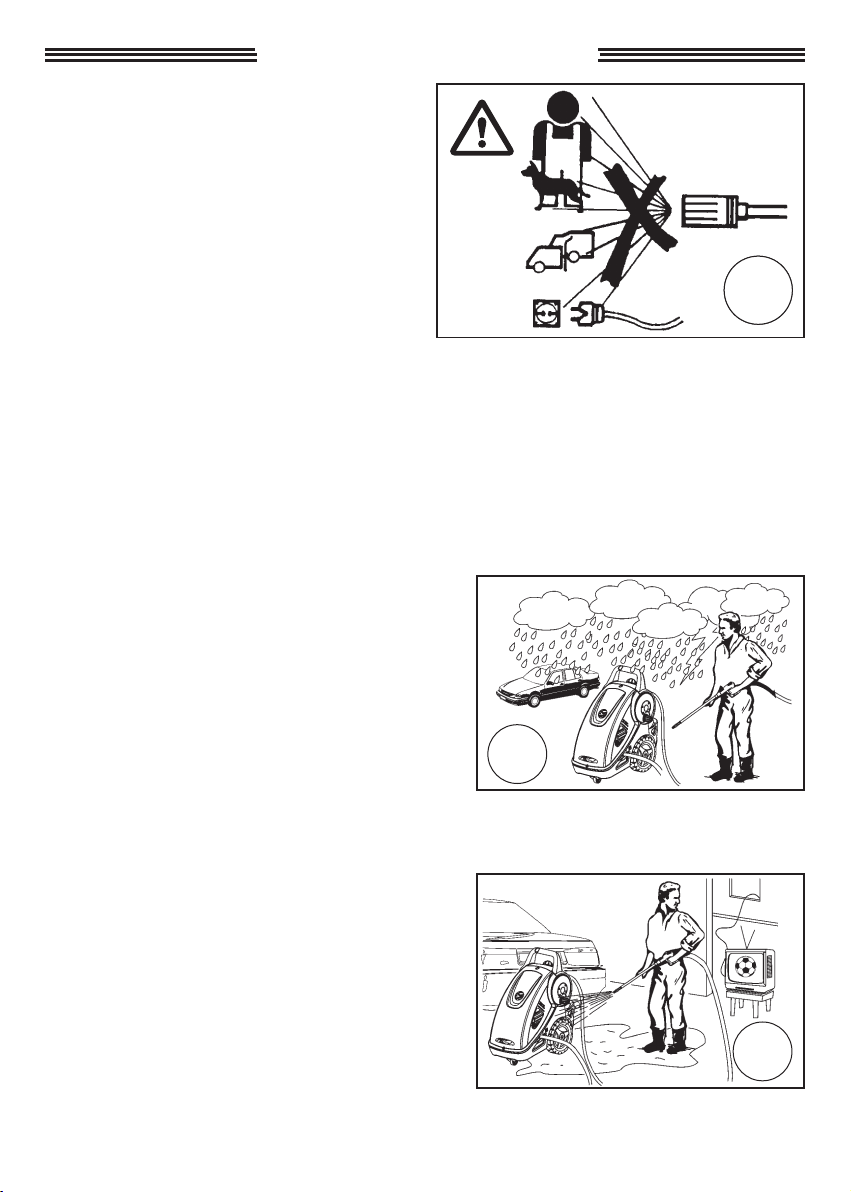

6 - GENERAL WARNINGS
High pressure cleaners can be used neither by children nor by non authorized persons. Children must be supervised to prevent them from playing with the machine.
Keep this machine out of reach of children
at all times.
This equipment was not designed to be used by persons with reduced physical, sensorial or mental capabilities, or with limited experience or knowledge, unless a person responsible for their safety provides them with supervision or the instructions for the use of the equipment.
NO
Only operate the machine in safety condi­tions, avoiding any potentially dangerous situation for the user and others. The machine operator should:
• Avoid to operate the machine on unbalanced surfaces;
• Remember that the high pressure water jet causes a recoil effect on the pistol. The recoil values are indicated in the technical specifica­tions table;
• Use protective clothing.
• Wear protective goggles and rubber slip­proof boots
• Avoid dispersing substances that are pollut­ing, toxic or harmful in any way.
ATTENTION: Risk of explosion. Do not spray
flammable liquids.
The high pressure water jet may be dangerous if used incorrectly. Never direct the jet at per­sons and/or animals, electrical appliances or the machine itself. Do not use the machine when persons and/or animal are within the range of its high pressure jet. Do not direct the jet against yourself or other persons to clean clothes or shoes.
NO
NO
Page 16
14

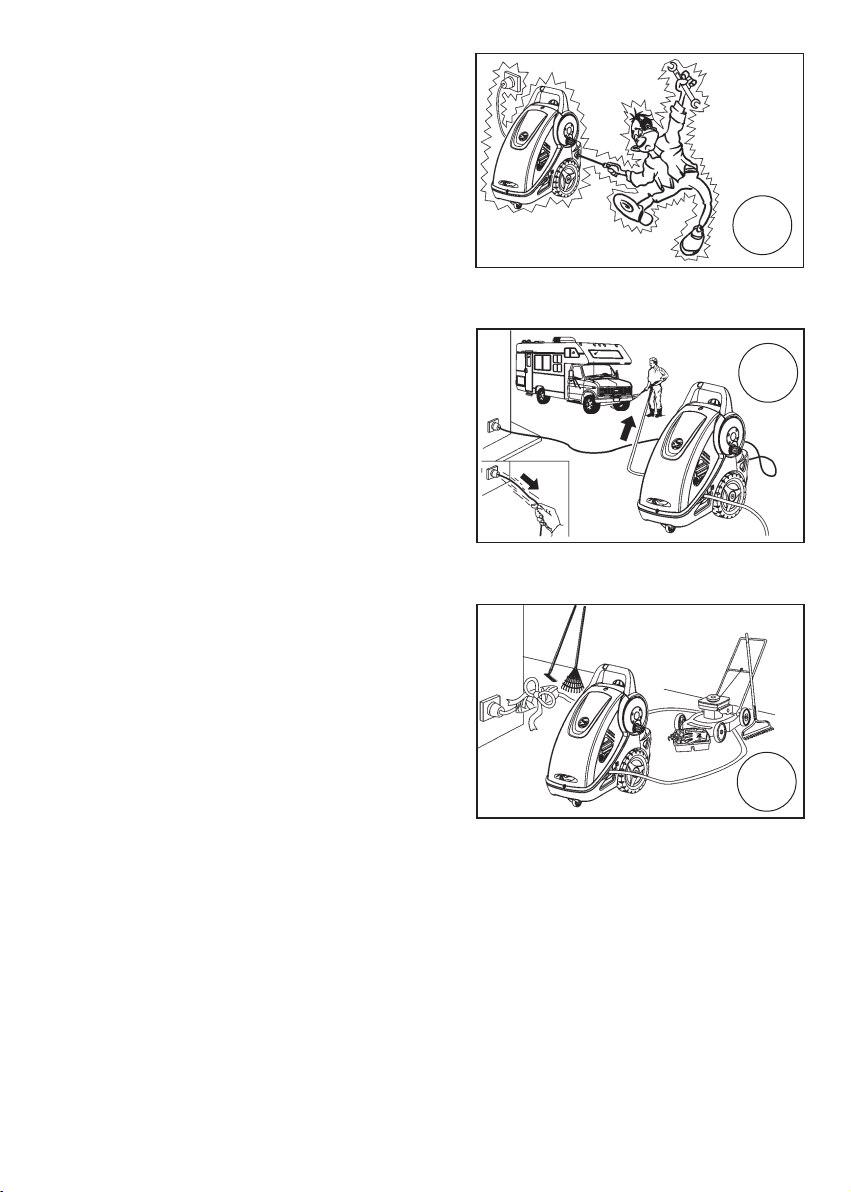

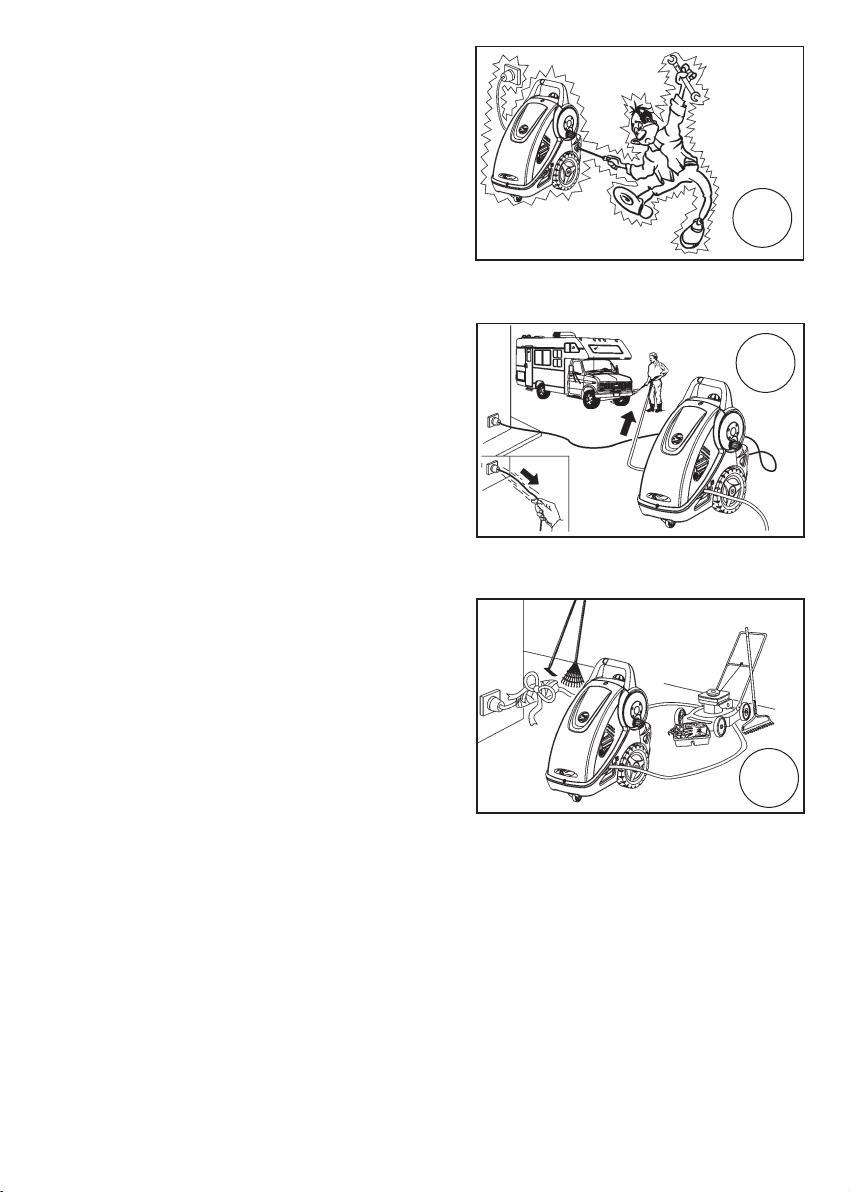

This machine has been built in conformity with current safety regulations. Use of electric appliances requires the observations of a few simple rules:
Do not touch electric parts when the machine is on. Inspection, maintenance and repairs should be carried out by qualified personnel. In any case unplug the machine before performing any of the above operations.
Do not pull the cord to disconnect the power supply and do not pull on the hose to move the machine.
ATTENTION: high pressure flexible hoses, high pressure connectors, safety devices, electrical connections and spray guns are important for the safety of the device.
Do not start the unit if the power cord is damaged. Apply to qualified personnel for its replacement. Replacement cords should have the same technical specifications as the origi­nal cord. Do not carry out repairs on the elec­trical cord and avoid cord damage.
Do not start the unit if the high pressure hose, connectors and the gun are damaged. By replacement make sure that the new components have at least the same rating as the original components.The technical specifications of the hose should be printed on the hose itself (max pressure, production date, manufacturer).
NO
NO
NO
Page 17
15

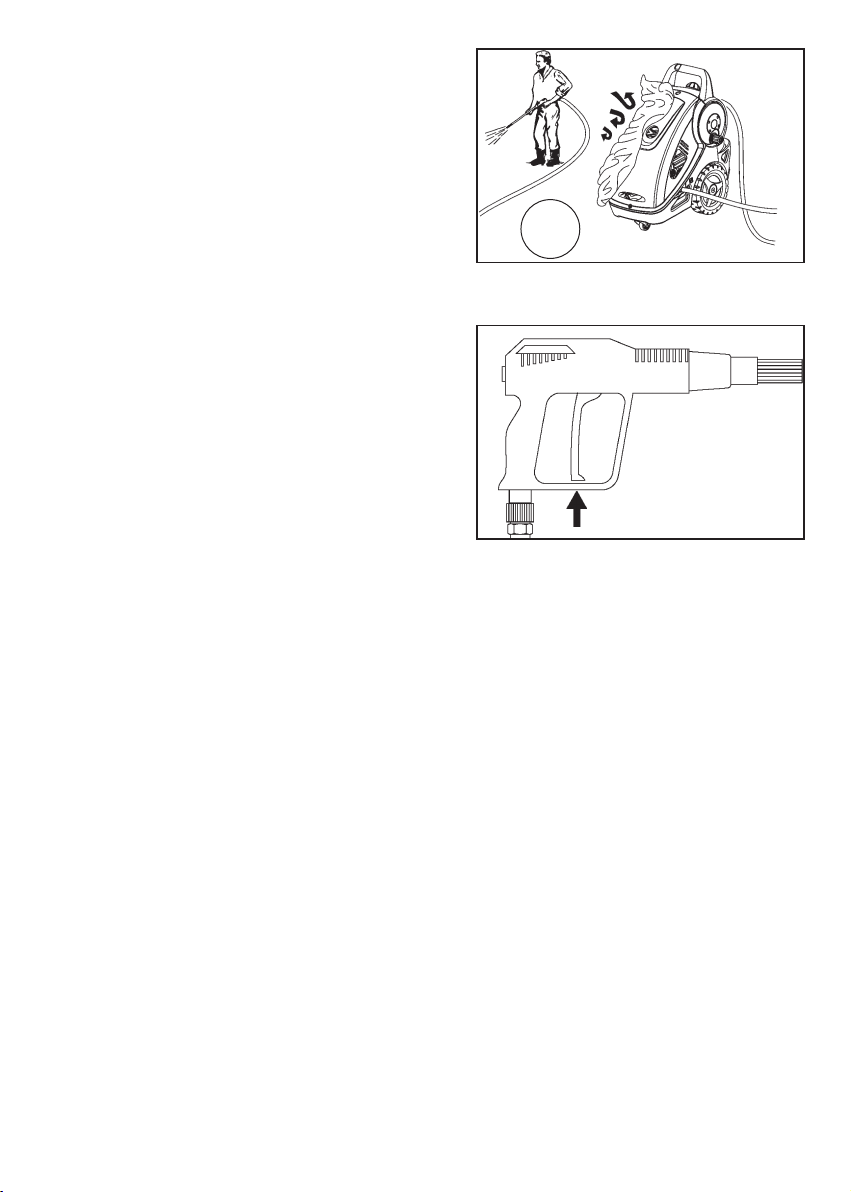

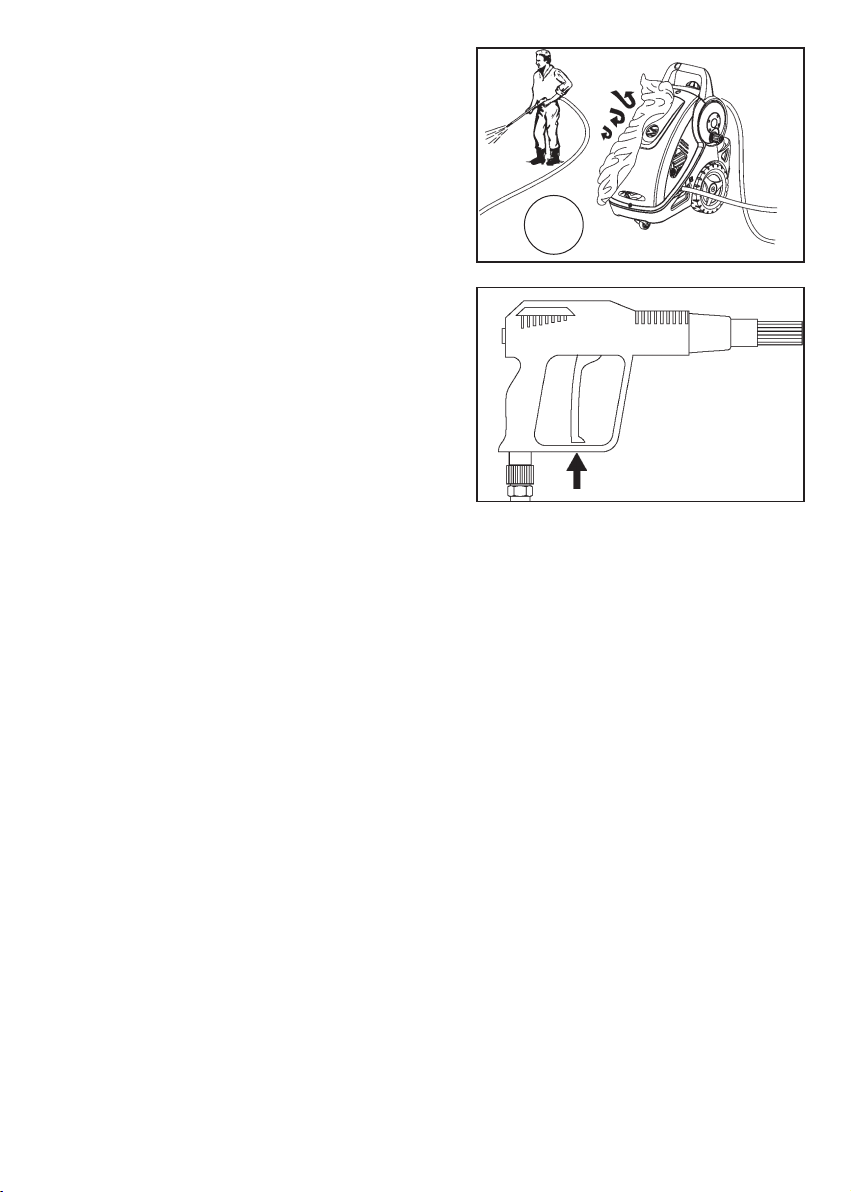

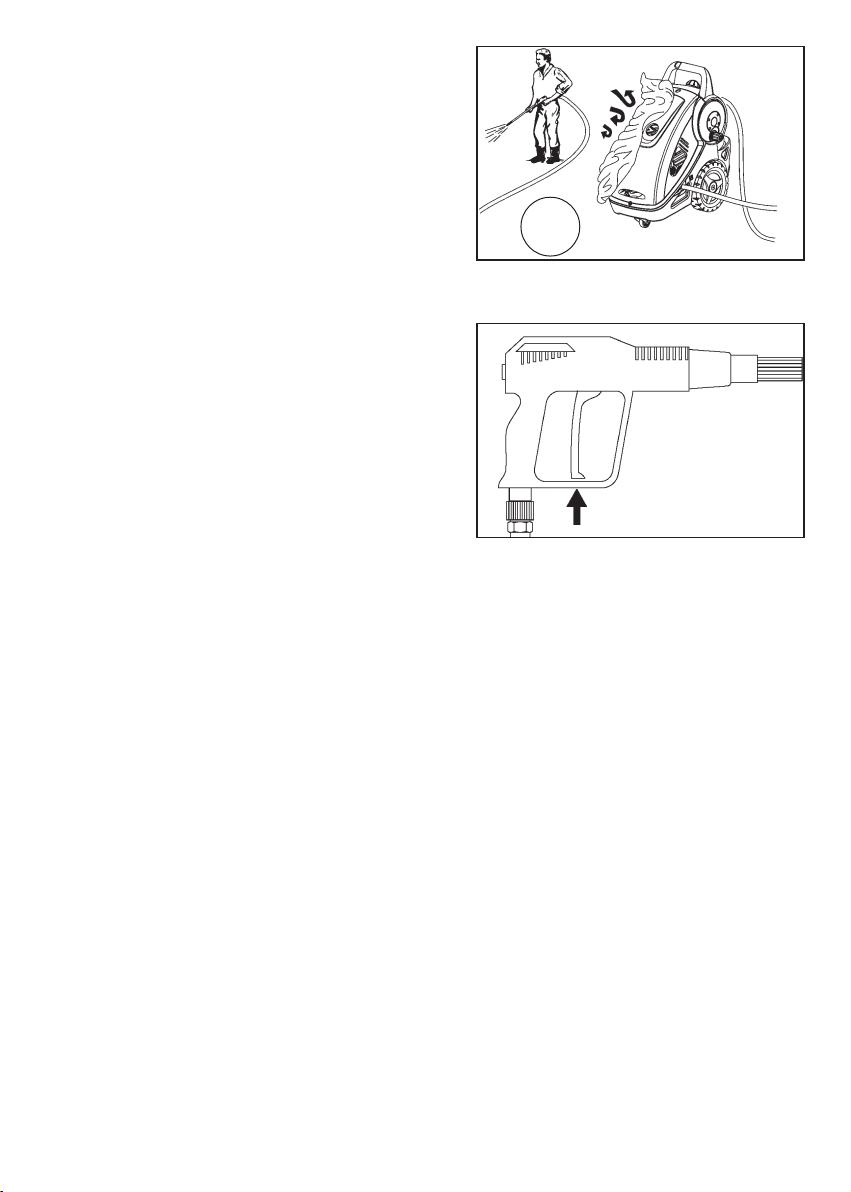

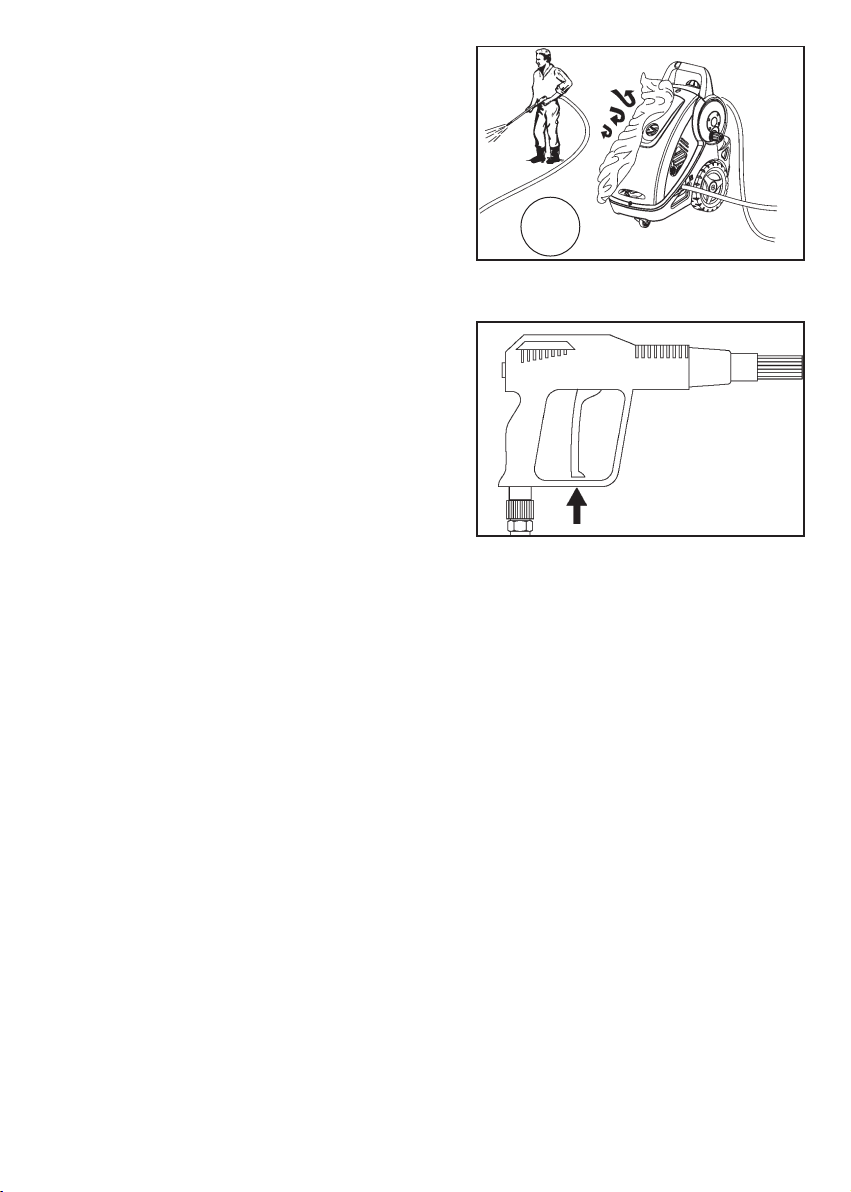

Avoid covering the machine during use and use the machine in a well ventilated area.
When the machine is off insert the safety
device on the gun to avoid accidental opening.
The unit is equipped with a thermal protec­tor which trips and electrically disconnects the motor when it overheats. If this event occurs, turn the selection knob on the unit to the "0" position (machine OFF). Read carefully the troubleshooting guide befo­re starting the unit again.
To ensure the security of the machine, use only original spare parts and accessories supplied
by the manufacturer.
THE MANUFACTURER CANNOT BE HELD RESPONSABLE FOR ANY DAM­AGE CAUSED BY DISRESPECTING THE DESIGNATED USES OF THIS MACHINE, IT'S INSTRUCTIONS AND WARNINGS INDICATED IN THIS BOOKLET.
NO
Page 18
16

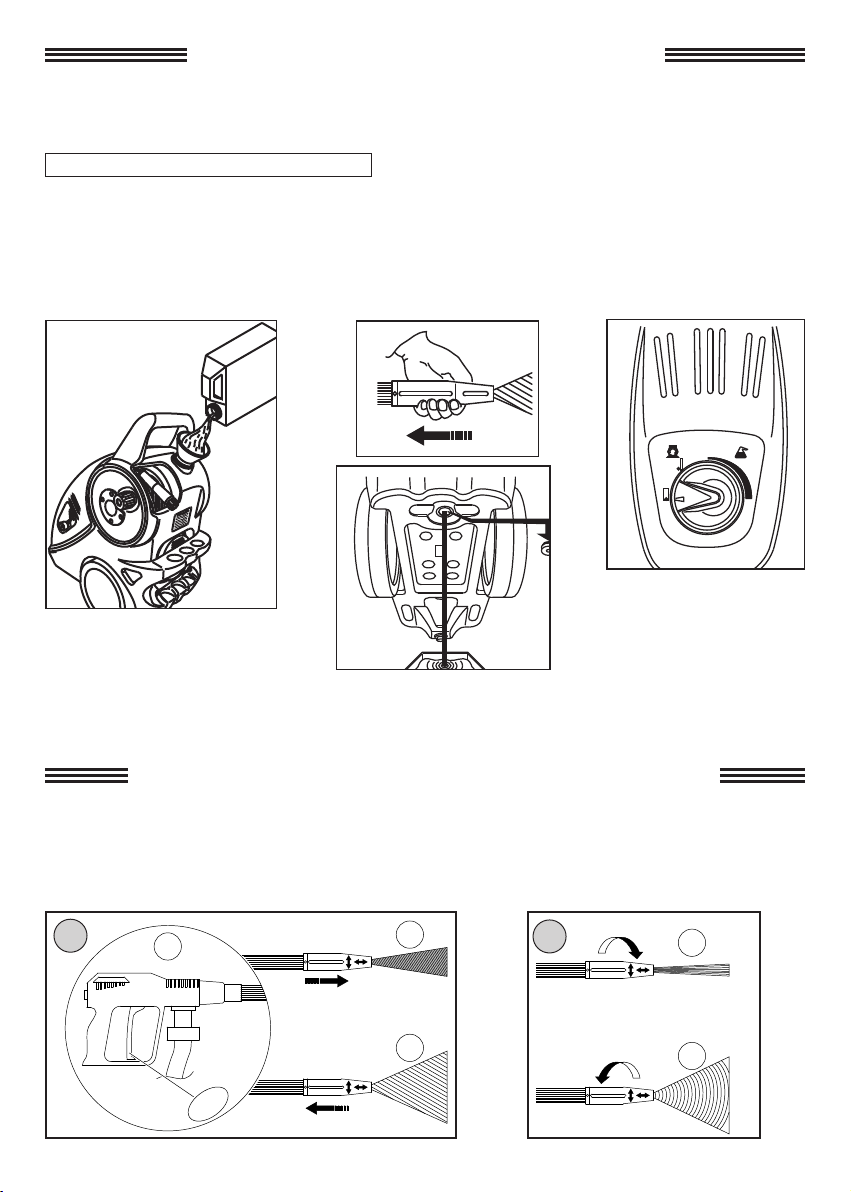

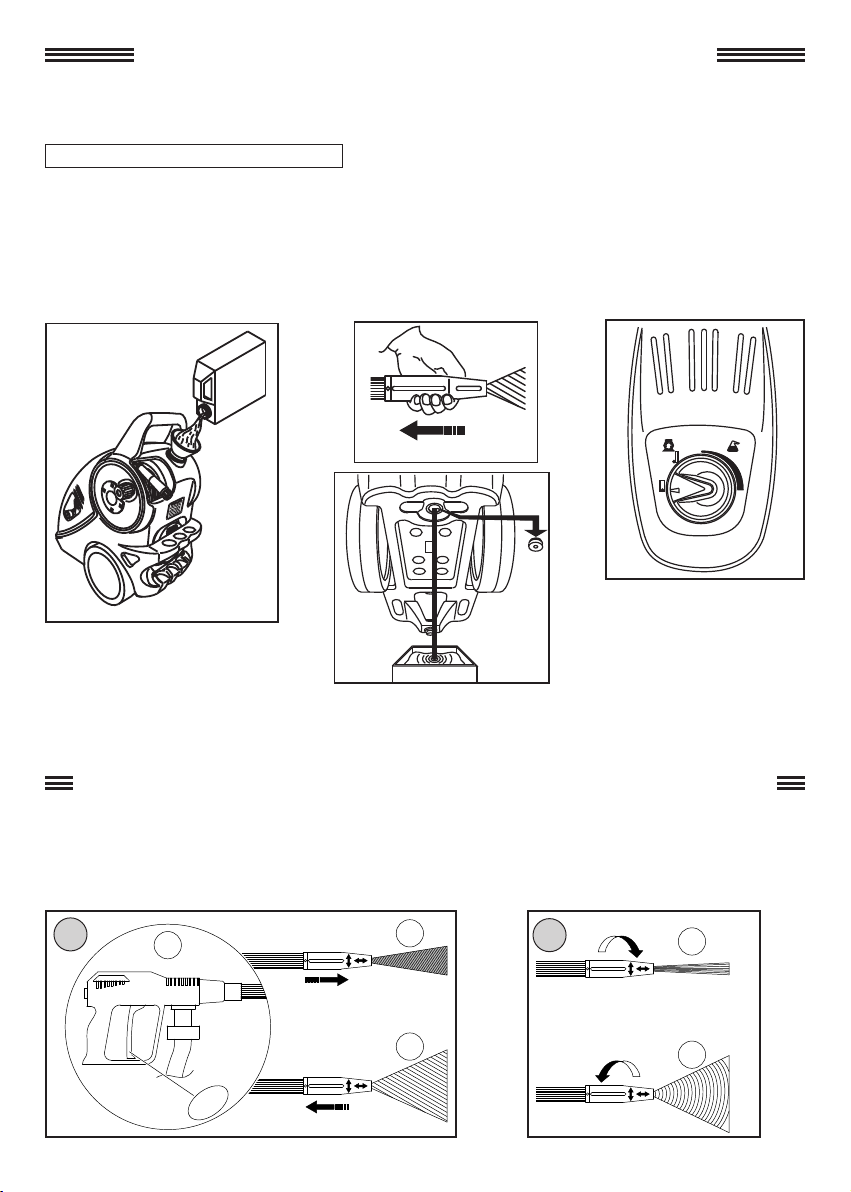

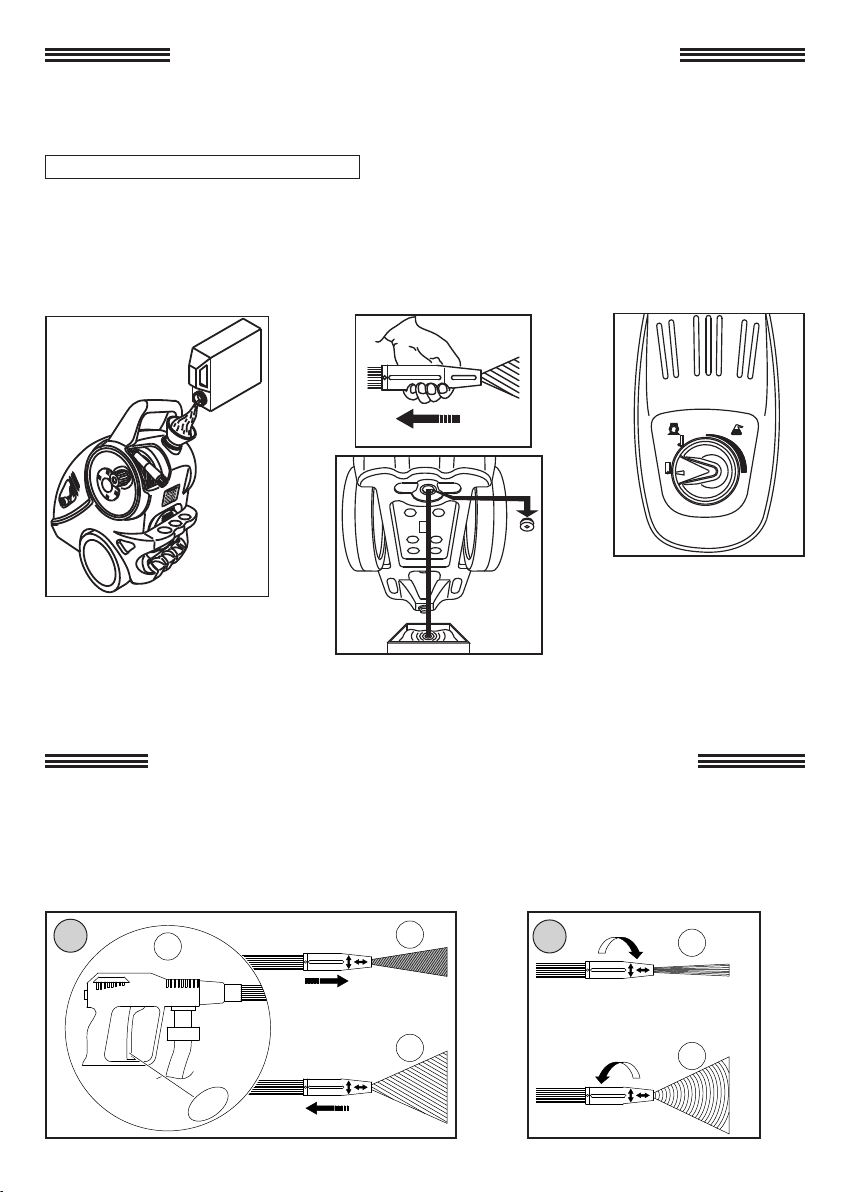

7 - HOW TO USE CHEMICAL PRODUCTS
8 - USE OF ROTOTEK OR MULTIREG 99
Pressure selection must be carried out with closed gun (1)
A - selection of the pressure
• High pressure (2)
• Low pressure (3)
B - selection of the jet
• straight pin jet (4)
• fan jet (5)
The TX 300 and TX 500 series high pressure cleaners have been constructed to permit the suc­tion and mixing of detergents and other liquids from the internal tank.
7.1 -
CHEMICAL SUCTION
Fill as shown in fig.1. Select low pressure mode on Multireg or Rototek nozzle (Fig. 2). Adjust the desired quantity of detergent by turning the knob (Fig. 3). To drain the tank, unscrew the cap on the bottom of the machine (Fig. 4). After use, rinse the chemical suction circuit with plain water. Capacity of built-in tank: TX300 18 liters – TX500 25 liters.
0
I
OFF
2
1
3
HL
HL
4
5
HL
HL
A
B
fig.1
fig.2
fig.3
fig.4
In the event of direct contact with detergent additives, follow instructions provided by the man­ufacturer and/or product retailer and rinse the affected body part with clean water.
Page 19
17

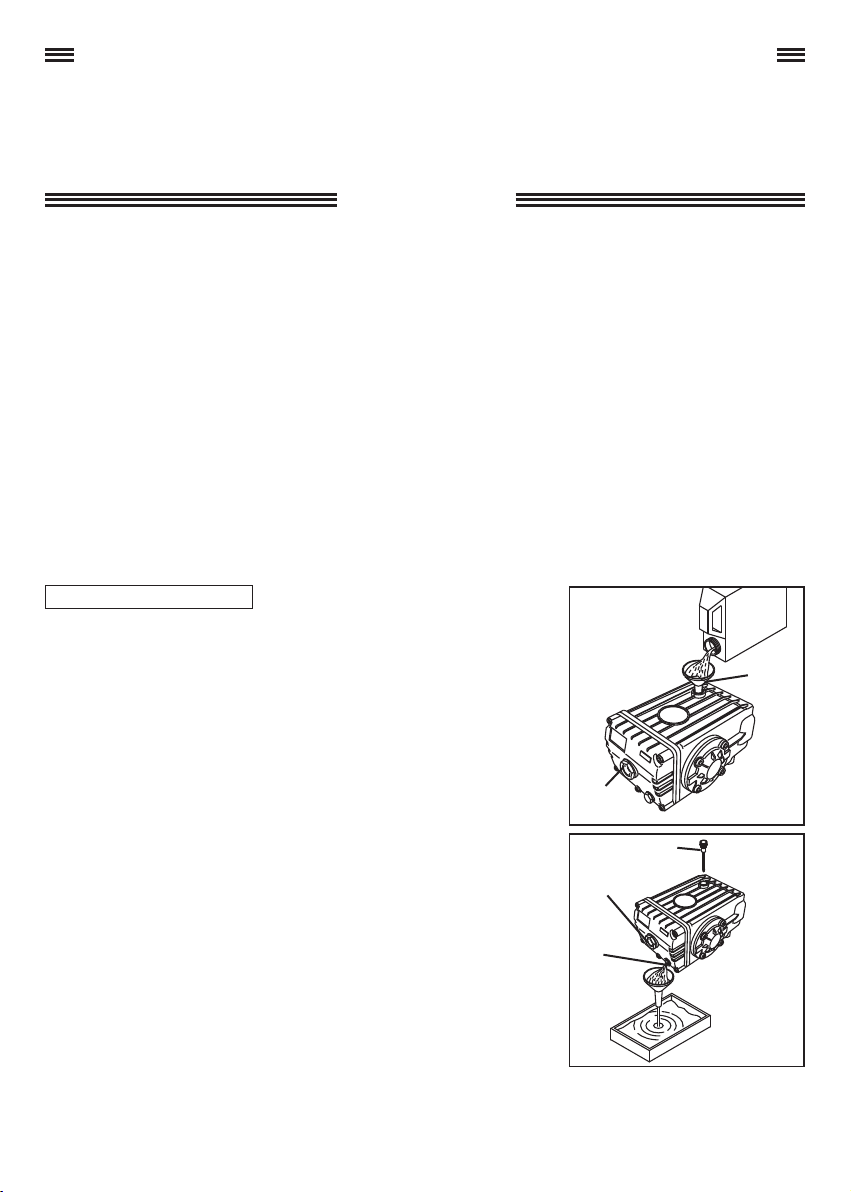

9 - PRECAUTIONS AGAINST FREEZING AND INSTRUCTIONS FOR STORAGE
If the machine is stored where temperatures fall below the freezing level, it is advisable to suck antifreeze (similar to that used for automobiles) into the pump before storage. In any case keep the machine in a warm room for a couple of minutes before use.
• Check oil level periodically through the sight glass A or the
dipstick B.
• Oil must be changed after the first 50 hours of operation of
the machine. Subsequent oil changes must be carried out every 300 hours of machine operation.
• In any case it is advisable to change the oil at least once a
year.
• Oil type: SAE 15W40 Mineral.
• Oil capacity: TX300 0.37 liter – TX500 1.1 liter.
• Unscrew the drain plug C placed under the pump and the oil
dipstick B.
• Let all the oil drip into a tank and bring it to an authorised
disposal center.
• Screw back the drain plug and fill the new oil from the top
bore D up to the half-way level of sight glass A.
A
B
A
c
D
10 - MAINTENANCE
10.1 - OIL CHANGE
• Maintenance and repairs should always be performed by trained and authorised personnel.
• Before carrying out any cleaning, maintenance and/or parts replacement, disconnect the
machine from the power mains, removing the plug from the power outlet.
• Proper maintenance favours a longer duration of operation and improved performance.
• Periodically check the conditions of the washer, pressurised parts (pipe, fittings, lance) and
the electrical cable (see "General warnings for use"). Check for any water or oil leaks and/or malfunctions. If necessary, replace affected parts. The list of specific machine components and circuit diagrams are contained in the booklet "SPARE PARTS NOMENCLATURE".
Contact Interpump Group customer service in the event of any doubts.
Page 20

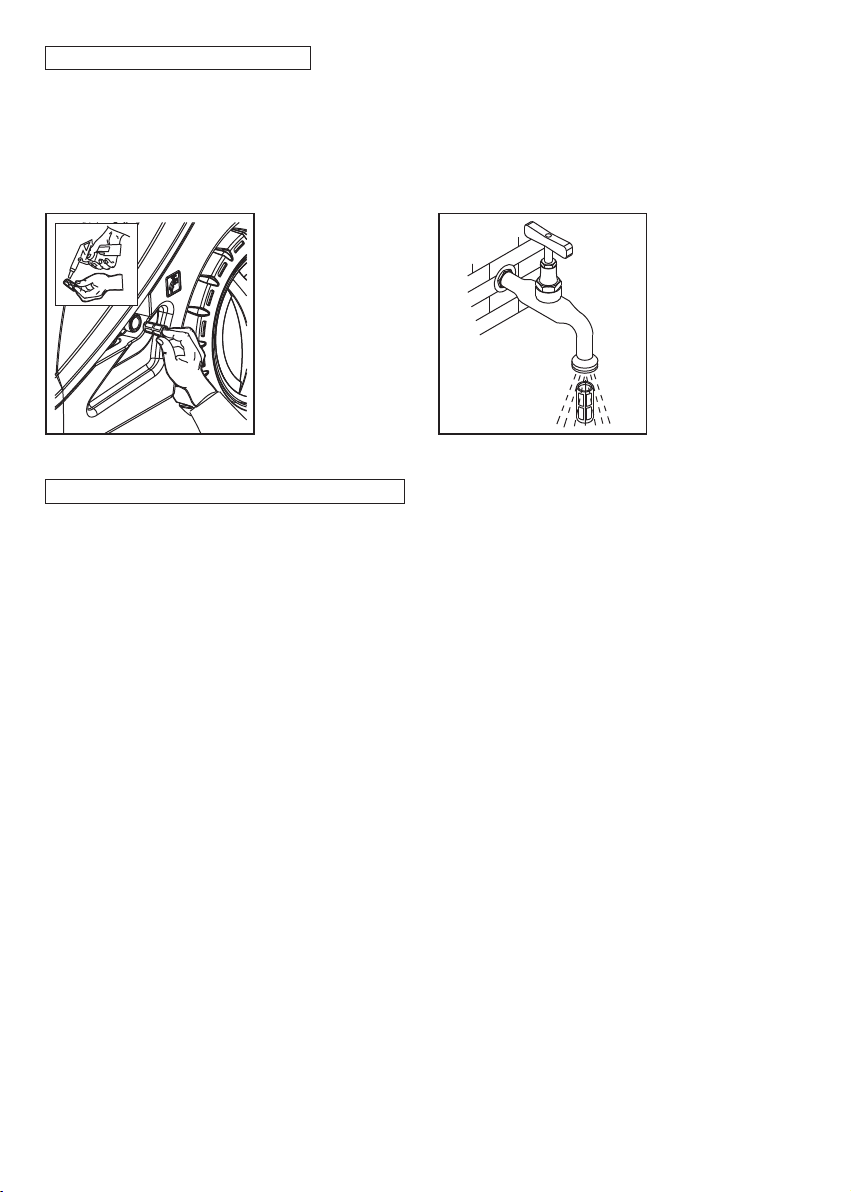

10.3 - REPLACEMENT OF HIGH PRESSURE NOZZLE
Periodically it is necessary to replace the high pressure nozzle as this is a component subject to normal wear during use. This wear can generally be noticed by a decrease of the working pressure. Contact your dealer if you wish to purchase a new nozzle.
18

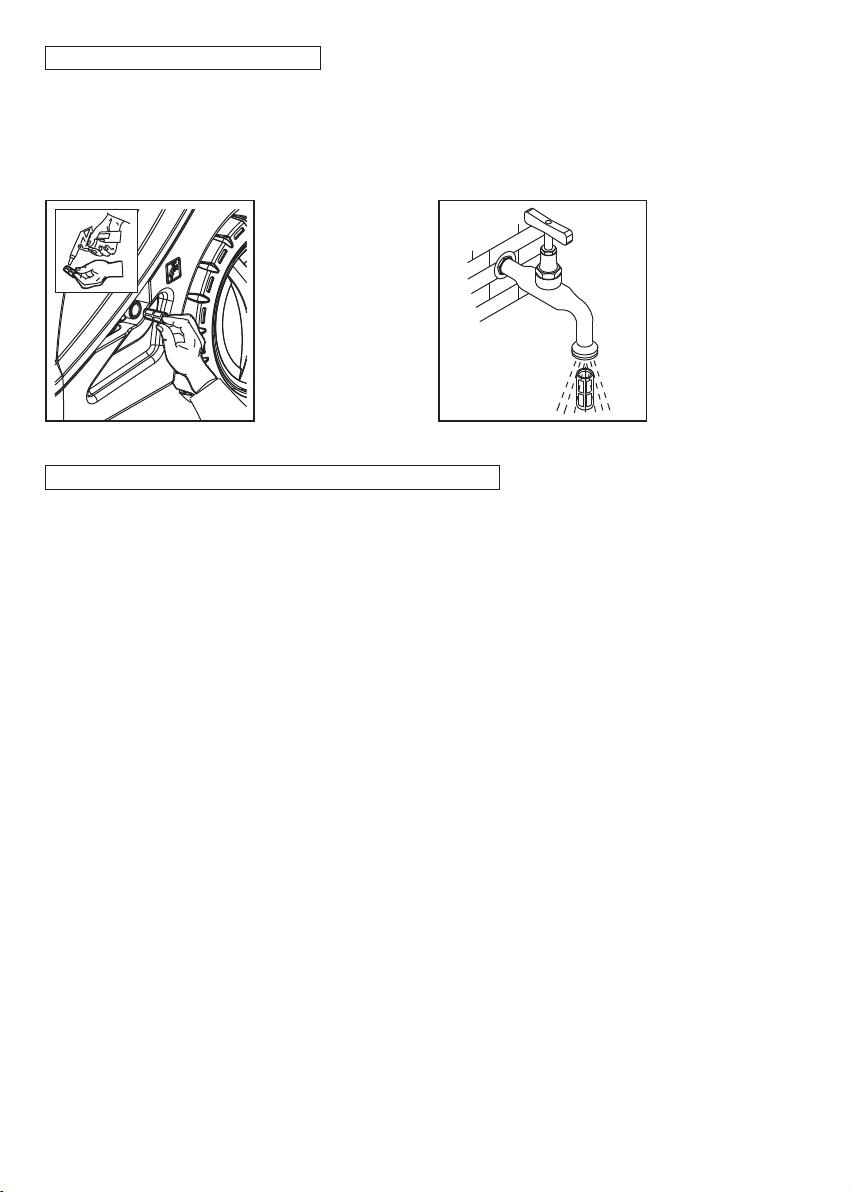

Remove filter from water inlet.
Blow the filter with air.
Wash the filter under a water tap.
10.2 - INLET FILTER
Before using the machine it is IMPORTANT to make sure that the filter is clean. Wash the filter under a water tap or blow it with air to remove completely all dirt particles. Remember that a well-cleaned filter means good performance and long life for your machine.
Page 21
19
11 - DISPOSAL OF THE MACHINE
• In case of no further use of the machine, it is advisable to disconnect the power cord mak­ing the machine inoperative.
• Keep out of reach of children.
• This machine is considered "special waste", disassemble and gather homogeneous parts for recycling.
• Do not used recycled parts as spare parts.
IInnffoorrmmaattiioonn oonn tthhee ddiissppoossaall ooff eelleeccttrriicc aanndd eelleeccttrroonniicc eeqquuiippmmeenntt iinn ccoommpplliiaannccee wwiitthh ddiirreeccttiivvee 22000022//9966 CCEE ((RRAAEEEE))..
11.. WWiitthhiinn tthhee EEuurrooppeeaann UUnniioonn
Warning: do not use the normal house trash bin to dispose of this product.
Used electric and electronic equipment must be handled separately and in compliance with the regulations relating to the treatment, recovery and recycling of the said products.
In accordance with the regulations applied in the member States, pri­vate users resident in the EU can take used electric and electronic equipment free of charge to designated collection centers*. In some countries * the local dealer, too, can withdraw the old product free of charge if the user purchases a new, similar product.
* For more information contact your local campetent authorities.
If you experience difficulties in locating an authorized disposal center,
consult the dealer from whom you purchased the product.
The correct disposal of this product will contribute to ensure that the waste is submitted to the required treatment, recovery and recycling, preventing the potential negative impact on envi­ronment and human health, which could be caused by an unsuitable disposal of the waste.
The national regulations provide sanctions against whoever unlawfully disposes of or abandons waste of electric or electronic equipment.
22.. IInn ccoouunnttrriieess oouuttssiiddee tthhee EEuurrooppeeaann UUnniioonn..
If you wish to dispose of this product, contact your local authorities to get information about the correct disposal method.
Warning: the product is marked with this symbol, which means that electric and elec­tronic products should not be disposed of with the normal house-hold waste. A separate collection system is foreseen for these products.
Page 22
20
12 - TROUBLE SHOOTING
(FOR QUALIFIED PERSONNEL)
TROUBLE
CAUSE REMEDY
The pump is running but maximum pressure is not obtained
Air sucked into pump
Worn or dirty valves Unloader packings worn Nozzle worn or incorrect Piston packings worn Dirty filter
Check suction hose and fittings Clean or replace Check and/or replace Check and/or replace Check and/or replace Check and/or clean
Fluctuating pressure Damaged, dirty or clogged valves
Air is being sucked
Worn packings Dirty filter
Check, clean and/or replace Check suction hose and fittings Check and/or replace Check and/or clean
Pressure decreases
Worn nozzle Dirty or stuck valves Bypass packings worn Piston packing worn Dirty filter
Substitute nozzle Check, clean and/or replace Check and/or replace Check and/or replace Check and/or clean
Excessive noise Air suction
Damaged, dirty or stuck valves
Worn bearings Water temperature too high
Dirty filter
Check suction hose and fittings
Check, clean and/or replace
Check and/or replace Lower water temperature to under 60°C Check and/or clean
Presence of water in oil Piston packings and oil seals worn
High air humidity
Check and/or replace Change oil twice as frequently as that advised
Water dripping from under pump Piston packings worn
Packing o-rings worn
Check packings Replace O.R.
Oil leakage
Oil seals worn
Replace oil seal
The motor does not start when switched on
The plug is not well connected No power supply
Check plug, cord and switch
The motor stops The thermal protector has tripped
due to overheating
- Release the gun trigger to the off position and engage the safety lock.
- Turn the selector knob to the "0" (OFF) position in order to avoid accidental restarts.
- Check that the mains voltage is the prescribed one.
- Let the motor cool for a few minutes before restarting the unit, by turning the switch to the "I" (ON) position and pulling the gun trigger. If the unit does not start, bring back the switch to the "0" (OFF) position.
- Repeat the operation until the unit starts.
The motor hums but does not run when turned on
System voltage is lower to the minimum advised The pump is stuck or frozen Extension cord incorrect
Check that your power source is adequate See page 17 Check the extension cord table on page 11
Page 23
21
FRANÇAIS
INDEX GÉNÉRAL
1 - Description des symboles sur le nettoyeur haute pression.............................. 22
2 - Caractéristiques techniques nettoyeur haute pression
série TX 300 et TX 500...................................................................................... 23
3 - Utilisation du produit......................................................................................... 24
3.1 • Destination d’emploi........................................................................... 24
4 - Opérations préliminaires................................................................................... 24
4.1 • Déconditionnement............................................................................ 24
4.2 • Plaquette d'identification.................................................................... 25
5 - Installation......................................................................................................... 25
5.1 • Raccordement hydraulique................................................................. 25
5.2 • Branchement au réseau d’eau............................................................ 26
5.3 • Branchement au réseau électrique..................................................... 27
5.3.1 • Disjoncteur (Soulement pour les États-Unis.................................... 28
5.4 • Utilisation de rallonges de câble......................................................... 28
5.5 • Mise en fonction.................................................................................. 29
6 - Précautions générales d’emploi....................................................................... 30
7 - Comment utiliser les produits chimiques.......................................................... 33
7.1 • Aspiration détergent............................................................................ 33
8 - Comment utiliser le ROTOTEK ou le MULTIREG 99........................................ 33
9 - Précautions contre le gel et en cas d’inutilisation prolongeé........................... 34
10 - Entretien............................................................................................................ 34
10.1 • Vidange de l’huile.............................................................................. 34
10.2 • Filtre aspiration.................................................................................. 35
10.3 • Remplacement de la buse haute pression ...................................... 35
11 - Mise hors service de l’appareil......................................................................... 36
12 - Petit guide de dépannage................................................................................. 37
Page 24
22
1 - DESCRIPTION DES SYMBOLES SUR LE NETTOYEUR HAUTE PRESSION
NNee ppaass ddiirriiggeerr llee jjeett ccoonnttrree ddeess ppeerrssoonnnneess oouu aanniimmaauuxx,, pprriisseess ddee ccoouurraanntt oouu ll''aappppaarreeiill mmêêmmee..
DDéémmaarrrra
aggee
mmootteeuurr..
AAtttteennttiioonn!! rriissqquuee dd''éélleeccttrrooccuuttiioonn..
PPrroodduuiitt cchhiimmiiqquuee ((ddéétteerrggeenntt))
MMiissee àà tteerrrree..
DDéécchheett ssppééc
ciiaall.. NNee
ppaass éélliimmiinneerr ddaannss lleess oorrdduurreess mméénnaaggèèrreess..
SSiiggnnaall dd’’aatttteennttiioonn
AArrrriivvééee dd''eeaauu..
LLiirree llee mmaannuueell dd’’iinnssttrruuccttiioonnss aavvaanntt ll’’uuttiilliissaa-- ttiioonn..
NNiivveeaauu ddee ppuuiiss-- ssaannccee ssoonnoorree ggaarraannttii..
Page 25
23
2 - CARACTÉRISTIQUES TECHNIQUES NETTOYEUR HAUTE PRESSION SÉRIE TX 300 - TX 500
TX 300
10-130.2
MONO
PHASE
TX 300
12-100.2
MONO
PHASE
TX 300
13-160.2 13-160.3
TRI
PHASE
TX 300
14-180.2 14-180.3
TRI
PHASE
TX 500
15-200.2 15-200.3
TRI
PHASE
TX 500
18-170.2 18-170.3
TRI
PHASE
TX 500
21-150.2 21-150.3
TRI
PHASE
TX 500
15-250.2 15-250.3
TRI
PHASE
TX 500
21-200.2 21-200.3
TRI
PHASE
MODÈLE
Tension Ampère absorbés
V A
Condensateurs Protection moteur Classe d'isolation
Degré d’étanchéité
IPX5
°C
m/sec
2
60
Température maxi de l’eau d’alimentation
°F
140
m
Profondeur maxi d’aspiration
ft Tuyau haute pression TX 300 Tuyau haute pression TX 500
8 m - 26,24 ft
15 m - 49,21 ft
Caoutchouc renforcé avec tresse d'acier. Diamètre intérieur 1/4" Caoutchouc renforcé avec tresse d'acier. Diamètre intérieur 5/16"
Poids
à vide
(max)
Dimensions
mm
inches
706x430x860 (h) 27,8x17x33,9 (h)
825x495x860 (h)
32,5x19,5x33,9 (h)
70µF
FFFFF FFFF
1
3,28
Niveau sonore
*
Vibrations lance*
230-240
14,0
V
A
-
P.S.I.
Surpression admissible
Poussée de réaction du jet (contrecoup)
N
Puissance moteur absorbée
kW
Fréquence
Hz
1885
16
2320
< 27
3,0
50
Thermique
l/min.
Débit
G.P.M.
USA
10
Impact équivalent jet avec buse Rototek
E.W. MPa
E.W. P.S.I.
23
3200
2.64
Pression d'exercice
MPa
13
E.W. bar
230
160
bar
P.S.I.
MPa
bar
130
70µF
230-240
14,0
-
1450
13
1885 < 29
3,0
50
12
17
2465
3.17
10
170
130
100
-
230-240
14,5
400-415
8,4
2320
19
2755
< 39
4,6
50
13
27,5
4000
3.43
16
275
190
160
-
230-240
18,0
400-415
10,5
2610
21
3045
< 45
5,5
50
14
31
4400
3.69
18
310
210
180
-
230-240
25,5
400-415
14,7
2900
23
3335
< 50
7,5
50
15
34
4950
3.96
20
340
230
200
-
230-240
25,5
400-415
14,7
2465
20
2900
< 56
7,5
50
18
29
4200
4.75
17
290
200
170
-
230-240
25,5
400-415
14,7
2175
18
2610
< 61
7,5
50
21
26
3700
5.55
15
260
180
150
-
230-240
29,5
400-415
17,0
3625
28
4060 < 56
9,0
50
15
42,5
6150
3.96
25
425
280
250
-
230-240
29,5
400-415
17,0
2900
23
3335
< 70
9,0
50
21
34
4950
5.55
20
340
230
200
Pression maxi d’alimentation
* Norme de référence EN60335-2-79
TX 300 Kg 62 - Ibs 136.5 / TX 500 Kg 92 - Ibs 203
TX 300 Kg 80 - Ibs 176.5 / TX 500 Kg 115 - Ibs 253.5
MPa 1 - bar 10 - P.S.I. 145
Buse fixe A(8) petit diam. 2,5
Buse rotative A(8) 9,5 (incertitude 1,5)
Lp dB(A) 74 (incertitude 1,5) - Lw dB(A) 92
F
TX 500
15-200.6 15-200.8
TRI
PHASE
15
3.96
34
340
4950
2900
20
200
23
3335
230
< 50
7,5
60
230 25,5
400 14,7
-
E.W. bar / MPa / P.S.I.: pression spécifique du jet en bar / MPa / P.S.I.
Page 26
24
TOUTES NOS FÉLICITATIONS du choix que vous avez fait, qui témoigne le niveau de votre connaissance technique et votre amour pour les belles choses.
Vous avez en effet acheté un appareil de haute technologie, fabriqué par le plus grand constructeur mondial de pompes haute pression destinées au lavage.
Il s'agit d'un appareil utile et multi-fonctions, qui vous servira longtemps.
CE MODE D'EMPLOI FAIT PARTIE INTÉGRANTE DE L’APPAREIL. IL DOIT ÊTRE LU ATTENTIVEMENT AVANT SON INSTALLATION, SA MISE EN SERVICE ET SON UTILI­SATION.
Ce mode d'emploi contient des indications et des instructions importantes concernant la SÉCURITÉ d’UTILISATION et L'ENTRETIEN des nettoyeurs haute pression TX300 et TX500. Il doit être donc conservé soigneusement.
3. UTILISATION DU PRODUIT
L'appareil est destiné exclusivement au lavage, par des jets d'eau sous pression, d'objets et de surfaces pouvant supporter l'action mécanique du jet sous pression, ainsi qu’une éventuelle action chimique par addition de détergents liquides.
ATTENTION: cet appareil a été conçu pour être utilisé avec des détergents recommandés par le constructeur. L’utilisation d’autres produits chimiques peut compromettre la sécurité de l’ap­pareil même.
Les additifs détergents liquides devront être choisis selon des critères de compatibilité chimique avec les composants de la pompe et de la surface à nettoyer. IMPORTANT: utilisez uniquement des détergents biodégradables, et en tout cas conformes aux normes en vigueur dans le pays où ils sont utilisés.
3.1 DESTINATION D’EMPLOI
4. OPÉRATIONS PRÉLIMINAIRES
4.1 DÉCONDITIONNEMENT
Enlevez l’appareil de son emballage et contrôlez qu’il est complet et intact. Dans le cas contrai­re, ne l'utilisez pas et adressez-vous au revendeur.
Pour des raisons d'emballage et de transport, certains accessoires peuvent être livrés non montés. Dans ce cas, effectuez le montage suivant les instructions données dans ce mode d'emploi.
Assûrez-vous que les éléments de l’emballage (pochettes, boîtes, éléments de fixation) sont placés hors de la portée des enfants.
RESPECTER RIGOUREUSEMENT LES LIMITES DE L’EMPLOI AUQUEL CET APPAREIL EST DESTINÉ. TOUTE AUTRE UTILISATION EST CONSIDERÉE NON CONFORME.
LE CONSTRUCTEUR NE PEUT ÊTRE CONSIDÉRÉ RESPONSABLE DES DOMMAGES PROVOQUÉS PAR UNE UTILISATION NON CONFORME DE L’APPAREIL.
EN AUCUN CAS L’APPAREIL NE DOIT ETRE MODIFIÉ. LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ QUANT AU FONCTIONNEMENT ET À LA SÉCURITÉ DE L’AP­PAREIL SI CE DERNIER A ÉTÉ MODIFIÉ.
IL EST INTERDIT D’UTILISER ET DE STOCKER L’APPAREIL DANS DES LIEUX À RISQUE D’EXPLOSION.
Page 27
25
4.2 - PLAQUETTE D'IDENTIFICATION
5 - INSTALLATION
5.1 RACCORDEMENT HYDRAULIQUE
1- Branchez une extrémité du flexible haute pression au pistolet automatique (A)
2- Assemblez ensuite la lance (B) en vissant à fond les deux parties de lance.
Avant d'utiliser l’appareil, contrôlez qu'il soit doté d'une plaquette d'identification. Dans le cas contrai­re, n'utilisez pas l’appareil et signalez-le immédiate­ment au revendeur.
La plaquette d'identification portant les caractéristi­ques techniques est placée sur le chariot et est toujors visible. Vérifiez que les caractéristiques électriques de la prise de courant (V/Hz) soient conformes avec celles indiquées dans la plaquette.
1
3
2
A
A
B
• Remplacez le bouchon rouge de voyage (fig. 1) avec la jauge jaune et noire(fig. 2) fournie avec l'appareil.
• Vérifiez que le niveau d'huile est au milieu du voyant (fig. 3).
Page 28
26
5.2 - BRANCHEMENT AU RÉSEAU D’EAU
IMPORTANT
L’appareil doit toujours être alimentée avec de l'eau propre. Le fonctionnement sans eau ou l'utilisation d'eau sale, sableuse ou contenant des produits chimiques corrosifs cause de graves dégâts à l’appareil.
1- La température maximale de l'eau d’alimentation ne doit jamais dépasser 60°C (140°F). 2- Branchez le tuyau d'arrivée d'eau au réseau (A) et au raccord d'arrivée d'eau INLET (B) en utilisant un tuyau renforcé (min. 1,5 MPa/200 psi) ayant un diamètre intérieur minimum de 13 mm. (1/2"). 3- Comme le débit d'eau se réduit en fonction de la longuer du tuyau d’alimentation, veillez à ce que le débit minimum qui alimente l’appareil est en conformité avec le tableau ci-dessous. 4- La pression maximale d'alimentation de la machine est de 1 MPa (10 bar).
ATTENTION : l’eau d’alimentation contenue dans le nettoyeur doit être considérée non potable.
A
B
TX 300 10-130.2 TX 300 12-100.2 TX 300 13-160.2
TX 300 13-160.3 TX 300 14-180.2
TX 300 14-180.3
DÉBIT RÉSEAU
HYDRIQUE
MODÈLE
L/min.
G.P.M. USA
15 15
17
17
3.96
3.96
3.96
4.49
DÉBIT RÉSEAU
HYDRIQUE
MODÈLE
L/min.
G.P.M. USA
17
20
23
17
23
4.49
5.29
6
4.49
6
TX 500 15-200.2 TX 500 15-200.3
TX 500 18-170.2 TX 500 18-170.3
TX 500 21-150.2 TX 500 21-150.3
TX 500 15-250.2 TX 500 15-250.3
TX 500 21-200.2 TX 500 21-200.3
Si l’on désire alimenter le nettoyeur par aspiration libre, il suffit d'immerger l'extrémité du tuyau d'alimentation dans l'eau à aspirer. La profondeur maximale d'aspiration, c'est-à-dire la hauteur distante entre la surface libre de l’eau et la pompe est de 1m (voir le tableau des caractéris­tiques techniques).
Page 29
27
5.3 - BRANCHEMENT AU RÉSEAU ÉLECTRIQUE
1. Vérifiez que la tension du secteur correspond à celle reportée sur la plaquette d'identifica­tion appliquée sur l’appareil.
2. Vérifiez que la prise de courant est conforme aux normes en vigueur dans le pays utilisateur et en particulier, qu'elle est munie d’une prise de terre.
3. S’assurer que la prise soit protégée par un “disjoncteur” (interrupteur magnétothermique différentiel avec stabilité inférieure à 30mA pour 30ms) ou bien qu’il y ait un dispositif qui puis­se tester le circuit de terre.
4. Ne branchez pas d'autres appareils sur la à la même prise.
5. Branchez la fiche seulement après avoir vérifié que l'interrupteur de l’appar
eil se tr
ouve sur
OFF.
Les séries TX300 et TX500 en version standard sont livrées sans fiche électrique.
Le montage de la fiche électrique doit être conforme aux normes IEC 60364-1 et effectué par un personnel qualifié, en respectant les indications suivantes:
1- Montez une fiche conforme aux normes en vigueur dans le pays utilisateur et dotée en tout cas d’une prise de terre. 2- Contrôlez que le branchement câble-fiche est étanche. 3- Utilisez une fiche de puissance électrique approprieé à celle indiquée sur la plaquette d'iden­tification de l’appareil. 4- Déroulez complètement le câble électrique pour éviter tout surchauffage. 5- Ne pas écraser le câble. 6- Ne pas utiliser le nettoyeur haute pression si le câble est endommagé. 7- Si le câble électrique est endommagé, son remplacement peut être effectué seulement par le personnel d'assistance technique ou par un technicien qualifié.
En cas de branchement direct sans fiche, la connection au réseau électrique doit être en conformité avec la norme IEC 60364-1, et doit être effectuée par un installateur qualifié. En cas d'utilisation d'une fiche/prise comme dispositif de sectionnement, celle-ci devra être en posi­tion facilement accessible. Dans les modèles triphasés, les trois conducteurs d'alimentation du câble peuvent être bran­chés à n'importe quelle phase du réseau. Le quatrième conducteur, de couleur jaune/verte, doit être branché à la borne de terre.
Le nettoyeur devra être relié uniquement à des réseaux électriques ayant une impédance maxi­mum de Zmax=0.11 Ω.
ATTENTION: EN CAS D’INTERRUPTION DE COURANT PENDANT LE FONCTIONNE­MENT, ÉTEIGNEZ L’APPAREIL POUR VOTRE SÉCURITÉ (OFF).
Page 30
28
5.4 - UTILISATION DE RALLONGES DE CÂBLE
En cas d'utilisation d'une cable de rallonge, s’assûrer que la fiche et la prise sont du type étanche. En tout cas il doivent être soulevés du sol afin d’éviter tout contact avec l’eau.
Utiliser exclusivement des rallonges qui ont le même nombre de conducteurs que le câble de la machine, y compris celui de terre, et qui ont une fiche /prise adaptées au câble utilisé. Utiliser exclusivement des rallonges pour usage externe. Ce type de câble est indiqué par la mention « Adapté pour usage externe ». Le conserver à l’intérieur lorsqu’il n’est pas utilisé. Ne pas utiliser de rallonges détériorées. Ne pas laisser le câble à proximité des sources de chaleur et des bords tranchants. Retirer toujours la fiche de la prise avant de débrancher la rallonge de l'appareil. Ne pas tirer sur le câble pour extraire la fiche de la prise. Ne pas toucher la fiche ni les connexions avec les mains mouillées.
ATTENTION!
L'UTILISATION D'UNE
RALLONGE INADAPTÉE EST
SOURCE DE DANGER
TABLEAU DE SÉLECTION
Tension Volts
de 230 à 240 de 230 à 240 de 400 à 415
Longueur
rallonge
Section câbles
en mm
2
20 m maximum
de 20 à 50 m
50 m maximum
2,5
4
2,5
5.3.1 - DISJONCTEUR (Seulement pour les États-Unis)
Ce nettoyeur à haute pression dans la version UL est pourvu d’un disjoncteur inséré dans la fiche du câble électrique. Ce matériel assure une ultérieure protection contre les risques de décharge électrique. En cas de substitution de la fiche ou du câble électrique, il faudra utiliser les mêmes compo­sants, dont le disjoncteur.
Page 31
29
- Avant de démarrer et d'utiliser la machine, s'assurer qu'elle soit placée au sol ou posée sur un support stable, dans tous les cas la surface d'appui doit être horizontale ou très peu incli­née.
- Pour les modèles TX500, avant l’utilisation, il est nécessaire de bloquer le mouvement de la roue avant au moyen du frein prévu à cet effet.
- Avant l’utilisation, il est IMPORTANT de s’assurer que le filtre d’aspiration soit propre (voir le chapitre entretien – 10.2 aspiration).
A- Interrupteur marche/arrêt. B- Molette dosage détergent
1- Ouvrez le robinet d'arrivée d'eau. 2- Tournez le sélecteur de démarrage sur la position 1. 3- Ouvrez le pistolet et maintenez-le dans cette position pendant quelques secondes afin d’é
vacuer l’air du tuyau.
4- Réglez la pression d'exercice comme vous le souhaitez, en tournant la poigneé de réglage.
ATTENTION: Le dispositif "STOP TOTAL" arrête le moteur environ 20 secondes après la fermeture du pistolet.
5- L'eau sous pression à la sortie de la lance provoque un recul sur la même. Empoignez donc la lance firmément avec les deux mains. 6- À la fin du travail, éteignez l'appareil en tournant la molette de sélection sur la position 0. 7- Ouvrez le pistolet pour éliminer la pression résiduelle du tuyau.
0
I
1
4
3
72-6
AB
5.5 - MISE EN FONCTION
Page 32
L'utilisateur devra veiller à toujours opérer dans des conditions de sécurité, en évitant toute situation de danger pour lui-même et les autres. En particulier, il doit:
• éviter d'opérer dans des situations d'équi­libre instable ou précaire;
• se rappeler que le jet sous pression produit un recul sur la poignée du pistolet. Les valeurs du recul sont reportées sur le tableau des caractéristiques techniques;
• porter des vêtements de protection appro­priés;
• porter des lunettes de protection et des chaussures à semelle en caoutchouc antidéra­pante;
• ne pas disperser des substances polluantes et toxiques dans l'environnement.
ATTENTION : Risque d’explosion, ne pas
pulvériser de liquides inflammables.
Les jets d’eau sous pression peuvent être dangereux s'ils sont utilisés de manière impropre. En particulier, le jet ne doit jamais être dirigé en direction de personnes ou d'animaux, d'ap­pareillages électriques ni vers l’appareil même. N'utilisez pas l’appareil lorsque des personnes ou des animaux se trouvent dans son rayon d'action. Ne pas diriger le jet contre vous-mêmes ou d'autres personnes pour nettoyer des vêtements ou des chaussures.
NO
NO
30
6 - PRÉCAUTIONS GÉNÉRALES D’EMPLOI
Les nettoyeurs haute pression ne peuvent être utilisés ni par des enfants ni par des per­sonnes non autorisées. Les enfants doivent être surveillés afin qu'il ne jouent pas avec l'appareil.
Veillez à toujours tenir le nettoyeur hors de la
portée des enfants.
Cet appareil n'a pas été conçu pour être uti­lisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou avec expérience ou connaissances limitées, sauf qu'une personne responsable de leur sécurité leur fournit une supervision ou les instructions pour l'utilisation de l'appareil.
NO
Page 33
31
L’appareil a été fabriqué conformément aux règles de sécurité prévues par les normes en vigueur. L'utilisation d'appareils électriques comporte de toute façon le respect de certai­nes règles fondamentales, à savoir :
• ne pas toucher des parties électriques sous tension,
• les opérations de contrôle, d'entretien ou de réparation de l’appareil doivent être confiées à un personnel qualifié. Débrancher toujours l’appareil avant toute intervention sur celui-ci.
Ne tirez pas le câble d'alimentation pour débrancher la fiche de la prise de courant et ne tirez pas non plus le flexible haute pression pour déplacer l’appareil.
ATTENTION: tuyaux flexibles et raccords haute pression, dispositifs de sécurité, con­nections électriques, et poignée pistolets sont importants pour la sécurité de l’appareil.
NO
NO
Ne pas démarrer l’appareil si le câble électri­que est endommagé. S’adresser a un person­nel qualifié pour son remplacement. Le câble neuf devra avoir les mêmes caractéristiques de celui d'origine, ces caractéristiques sont reportées sur la gaine extérieure du câble. N'effectuez aucune réparation précaire sur le câble et veillez à ce qu'il ne soit pas endom­magé.
Ne pas démarrer l’appareil si le tuyau haute pression, les raccords et la poignée pistolet sont endommagés. En cas de remplacement s’ assûrer que les nouveaux composants ont aumoins les mêmes caractéristiques que les composants d’origine. Les caractéristiques doivent être reportées sur les flexibles (pression maxi d'exercice, date de fabrication, fabricant).
NO
Page 34
32
Pour garantir la sécurité de l'appareil, utilisez seulement des pièces détachées et des acces-
soires originaux fournis par le constructeur.
LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE CAUSÉ PAR LE NON RESPECT DES LIMITES D’EMPLOI ET DES INSTRUCTIONS CONTENUES DANS CE MANUEL D’INSTRUCTIONS.
Ne couvrez jamais l’appareil pendant son utilisation et travaillez toujours dans des endroits bien ventilés.
Lorsq’on arrête l’appareil, engagez le cran de sécurité sur le pistolet, afin d’eviter qu’il est actionné par erreur.
L'appareil est équipé d'un protecteur thermi­que, qui intervient en débranchant électrique­ment le moteur en cas de surchauffage. Si cet évent dévait se vérifier, tournez l'inter­rupteur de démarrage de l'appareil sur la posi­tion "0" (OFF). Lisez bien le guide de dépannage avant de démarrer l'appareil à nouveau.
NO
Page 35
33
7 - COMMENT UTILISER LES PRODUITS CHIMIQUES
8 - COMMENT UTILISER LE “ROTOTEK” OU LE “MULTIREG 99”
Les sélections de la pression doivent s'effectuer avec le pistolet fermé (1). A - sélection de la pression
• haute pression (2)
• basse pression (3)
B - Réglage du jet
• Jet droit (4)
• Jet plat (5)
Les nettoyeurs des séries TX 300 et TX 500 sont prédisposés pour aspirer et mélanger des détergents et d’autres additifs liquides du réservoir incorporé.
7.1 - ASPIRATION DÉTERGENT
Remplir le réservoir comme indiqué dans la Fig. 1. Sélectionnez la basse pression sur la buse Rototek ou Multireg 99 (Fig. 2). Réglez la quantité de détergent en tournant la molette de sélec­tion (fig. 3). Pour vider le réservoir dévissez lo bouchon sur le fond de l'appareil (fig. 4). Après l'utilisation rinsez le circuit d'aspiration détergent avec de l'eau propre. Contenance du réservoir détergent incorporé: TX 300 18 litres – TX500 25 litres.
0
I
OFF
2
1
3
HL
HL
4
5
HL
HL
A
B
fig.1
fig.2
fig.3
fig.4
En cas de contact direct avec les additifs détergents, suivre les indications fournies par le pro­ducteur et/ou revendeur du produit, et, toutefois, rincer abondamment la partie du corps concernée avec de l’eau propre.
Page 36
34
9 - PRÉCAUTIONS CONTRE LE GEL EN CAS D’INUTILISATION PROLONGÉE
Si l’appareil est rangé dans un endroit où il risque d’être exposé au gel, nous conseillons l’as­piration préalable d’un liquide antigel comme celui utilisé pour les voitures. Ne mettez pas l’ap­pareil en marche lorsqu'il est froid mais laissez-le dans un endroit chauffé pendant quelques minutes avant son utilisation.
• Le niveau d'huile doit être contrôlé périodiquement par le voyant A ou la jauge B.
• La première vidange d'huile doit s'effectuer après les pre­mières 50 heures d'exercice, ensuite, toutes les 300 heures.
• Dans tous les cas, nous conseillons une vidange au moins une fois par an.
• Type d’huile: SAE 15W40 Minérale.
• Contenance d'huile: TX300 0,37 litres – TX500 1,1 litres
• Dévissez le bouchon de vidange C situé sous la pompe et la jauge B.
• Laissez égoutter toute l'huile dans un bac et amenez-la à un centre autorisé de récolte.
• Renfermez le bouchon de vidange et versez l'huile dans la pompe par le trou supérieur D jusqu'au niveau indiqué par le voyant A.
A
B
A
c
D
10 - ENTRETIEN
10.1 - VIDANGE DE L’HUILE
• L’entretien et les réparations doivent être exclusivement effectués par du personnel qualifié
et autorisé.
• Avant de pratiquer toute opération de nettoyage, d’entretien et/ou substitution de pièces de
rechange, débrancher la machine du réseau électrique en retirant la fiche de la prise de
courant.
• Un entretien correct favorise une durée de fonctionnement plus longue et le maintien des
meilleures performances.
• Contrôler régulièrement l’état du nettoyeur, des accessoires sous pression (tuyau, raccords,
lance) et du câble électrique (voir le chapitre “Mises en garde générales lors de l’utilisation”.
Vérifier les éventuelles fuites d’eau, d’huile et/ou dysfonctionnements.
En cas de besoin, pourvoir à la substitution des pièces défectueuses.
La liste des pièces qui composent la machine et les schémas électriques sont indiqués dans
le manuel “NOMENCLATURE DES PIÈCES DE RECHANGE”.
En cas de doute, contacter le service assistance Interpump Group.
Page 37
35
Extraire le filtre du raccord d'arrivée de l'eau.
Nettoyez le filtre en y insufflant de l'air comprimé.
Lavez le filtre avec de l'eau du robinet.
10.2 - FILTRE ASPIRATION
Avant de mettre en fonction l’appareil il est IMPORTANT de contrôler la propreté du filtre d'as­piration. Lavez-le soigneusement avec de l'eau ou nettoyez-le en y insufflant de l'air compri­mé jusqu'à ce que tous les dépôts ont été éliminés. Souvenez-vous qu'un filtre propre est la garantie d'un bon fonctionnement de l’appareil.
10.3 - REMPLACEMENT DE LA BUSE HAUTE PRESSION
Périodiquement il est nécessaire de remplacer la buse haute pression montée sur la lance, car il s'agit d'un composant sujet à une normale usure de fonctionnement. L'usure de la buse est généralement identifiable par une baisse de la pression de travail du nettoyeur. Pour le rem­placement éventuel s'adresser à votre fournisseur et/ou à un révendeur pour des renseigne­ments.
Page 38
36
11 - MISE HORS SERVICE DE L’APPAREIL
• Si vous décidez de ne plus utiliser l’appareil, il est recommandé de le rendre inutilisable en enle­vant le câble électrique.
• Dans tous les cas, tenez l’appareil hors de la portées des enfants.
• Comme ce matériel entre dans la catégorie des déchets spéciaux, il faut démonter et recuellir les composants de même matière afin d’assurer leur élimination selon la règlementation en vigueur.
• Ne pas utiliser ces composants usagées comme pièces de rechange.
IInnffoorrmmaattiioonnss ssuurr ll’’éélliimmiinnaattiioonn ddeess aappppaarreeiillllaaggeess éélleecc-- ttrriiqquueess eett éélleeccttrroonniiqquueess eenn ccoonnffoorrmmiittéé aavveecc llaa ddiirreeccttiivvee 22000022//9966 CCEE ((RRAAEEEE))..
11.. DDaannss ll’’UUnniioonn EEuurrooppééeennnnee
Attention: pour éliminer ce produit, ne pas utiliser la poubelle ordi­naire.
Les appareillages électriques et électroniques usagés doivent être gérés séparément et en conformité avec la législation régissant le traitement, la récuparation et le recyclage de ces produits.
Suite aux dispositions en vigueur dans les États membres, les partic­uliers résidant en UE peuvent porter gartuitement les appareillages électriques et électroniques usagés aux centres de récolte désignés *. Dans certains Pays * le revendeur local peut lui aussi retirer gratu­itement le vieux produit si l’utilisateur en achète un autre similaire.
* Pour plus de renseignements, veuillez contacter les autorités locales compétentes.
En cas de difficultés pour trouver le centre de récolte autorisé à l’élimination, veuillez interpeller le revendeur qui vous a vendu l’appareil.
L’élimination correcte de ce produit conatribuera à assurer que les déchets soient soumis au traitement, à la récuperation et au recyclage nécessaires, en empêchant de cette façon l’impact négatif potentiel sur l’environnement et sur la santé humaine, pouvant dériver d’une gestion inappropriée des déchets.
La législation nationale prévoit des sanctions à la charge des sujets qui abandonnet ou élimi­nent les déchets d’appareillages électriques ou électroniques de façon illégale.
22.. DDaannss lleess ppaayyss aauu ddeehhoorrss ddee llaa UUEE..
Si vous désirez éliminer ce produit, veuillez contacter les autorités locales compétentes.
Attention: le produit est marqué avec ce symbole, qui signifie que vous ne pouvez pas éliminer les pro­duits électriques et électroniques avec les ordures ménagères ordinaires. Pour ces produits est prévu un système de récolte séparé.
Page 39
37
12 - PETIT GUIDE DE DÉPANNAGE
(SEULEMENT POUR PERSONNEL QUALIFIÉ)
PROBLÈME
CAUSES PROBABLES SOLUTIONS
La pompe marche mais ne donne pas la pressions maxi.
La pompe aspire de l'air Les clapets sont usés, sales ou bloqués Joints de la soupape de bypass usés Buse incorrecte ou usée. Garnitures usés. Filtre sale
Contrôler que le tuyau d’arrivée d’eau est étanche Contrôler, nettoyez ou remplacer Contrôler, remplacer Contrôler ou remplacer Contrôler, remplacer Contrôler eu nettoyer.
Oscillation de la pression. Les clapets sont usés, sales ou bloqués.
La pompe aspire de l'air. Garnitures usées.
Filtre sale
Contrôler, nettoyer ou remplacer Contrôler que le tuyau d’arrivée d’eau est étanche Contrôler, remplacer Contrôler et nettoyer
Perte de pression
Buse usée. Les clapets sont usés, sales ou bloqués. Joint de la soupape de bypass usé Garnitures usées. Filtre sale.
Remplacer Contrôler, nettoyez ou remplacer Contrôler, remplacer Contrôler, remplacer Contrôler ou nettoyer.
Pompe bruyante La pompe aspire de l’air
Les clapets sont usés, sales ou bloqués Roulements usés. Température trop élevée de l’eau Filtre sale.
Contrôler que le tuyau d’arrive d’eau est étanche Contrôler, nettoyer ou remplacer Remplacer Baisser la température de l’eau Contrôler eu nettoyer
Présence d'eau dans l'huile Système d'étanchéité (eau-huile) usé
Haut pourcentage d’humidité dans l’air
Contrôler ou remplacer Doubler la fréquence des vidanges d'huile.
Fuite d'eau entre culasse et carter Système d’étanchéité usé Contrôler, remplacer
En appuyant sur l'interrupteur le moteur ne démarre pas.
La prise est mal branchée. Pas d'arrivée de courant
Contrôler prise, câble et l'interrupteur.
Le moteur s'arrête La protection thermique est intervenue
à cause d’un échauffement
- Relâchez la gachette de pistolet en position fermée et engagez le cran de sûreté.
- Tournez le sélecteur de démarrage sur la position "0" (OFF) afin d'éviter un démarrage accidental.
- Vérifiez que la tension du secteur soit celle prescrite.
- Laissez refroidir le moteur pendant quelques minutes avant de démarrer l'appareil à nouveau, en tournant le sélecteur de démarrage sur la posi­tion "I" (ON) et en appuyant sur la gachette du pistolet. Dans le cas où l'appareil ne démarre pas, ramenez l'interrupteur sur la position "0" (OFF).
- Repétez l'opération jusqu'à quand l'appareil démarre.
En appuyant sur l'interrupteur le moteur ronfle, mais ne démarre pas
La tension d’alimentation secteur est insuf­fisante La pompe est bloquée ou gelée. La section du câble de rallonge est insuffisante
Contrôler le réseau électrique
Consulter pag.
34
Consulter le tableau pourr l'utilisation correcte de la rallonge (pag.
28)
Page 40
38
DEUTSCH
INHALTSVERZEICHNIS
1 - Beschreibung der Symbole des Hochdruckreinigers........................................ 39
2 - Technische Daten Hochdruckreiniger Serie TX300-TX500 .............................. 40
3 - Gebrauch des Gerätes..................................................................................... 41
3.1 • Bestimmungszweck............................................................................ 41
4 - Vorbereitungen.................................................................................................. 41
4.1 • Auspacken...........................................................................................41
4.2 • Typenschild......................................................................................... 42
5 - Installation......................................................................................................... 42
5.1 • Hydraulischer Anschluß...................................................................... 42
5.2 • Anschluß an das Wasserversorgungsnetz.......................................... 43
5.3 • Anschluß an das Stromnetz................................................................ 44
5.3.1 • Schutzschalter (Nur für USA)........................................................... 45
5.4 • Verwendung von Verlängerungskabeln............................................... 45
5.5 • Anlassen.............................................................................................. 46
6 - Allgemeine Gebrauchshinweise........................................................................ 47
7 - Verwendung von Reinigungsmitteln..................................................................50
7.1 • Saugen von Reinigungsmitteln........................................................... 50
8 - Über den Gebrauch von “ROTOTEK” oder “MULTIREG 99”........................... 50
9 - Maßnahmen im Falle von Einlagerungen und/oder Frost................................. 51
10 - Wartung............................................................................................................. 51
10.1 • Ölwechsel.......................................................................................... 51
10.2 • Saugfilter............................................................................................ 52
10.3 • Ersatz Hochdruckdüse...................................................................... 52
11 - Verschrottung des Gerätes............................................................................... 53
12 - Störungen und Abhilfen.................................................................................... 54
Page 41
39
1 - BESCHREIBUNG DER SYMBOLE DES HOCHDRUCKREINIGERS
DDeenn SSttrraahhll nniicchhtt ggeeggeenn PPeerrssoonneenn,, TTiieerree uunndd SSttrroommaannsscchhllüüssssee ddeerr MMaasscchhiinnee sseellbbsstt rriicchhtteenn..
AAnnllaauuff MMoottoorr
PPuummppee
VVoorrssiicchhtt.. GGeeffaahhrr vvoonn SSttrroommsscchhllaagg
CChheemmiisscchheess PPrroodduukktt ((RReeiinniigguunnggssmmiitttteell))
EErrdduunngg
SSoonnddeerraabbffaallll.. NNi
icchhtt iinn ddeenn
ggeewwööhhnnlliicchheenn AAbbffaallll wweerrffeenn..
WWaarrnnuunnggsszzeeiicchheenn
WWaasssseerrhhaahhnn
BBeeddiieennuunnggssaannlleeiittuunngg vvoorr ddeemm GGeebbrraauucchh lleesseenn..
SScchhaallllppeeggeell..
Page 42
40
TECHNISCHE DATEN HOCHDRUCKREINIGER SERIE TX 300 - TX 500
TX 300
10-130.2
WECHSEL-
STROM
TX 300
12-100.2
WECHSEL-
STROM
TX 300
13-160.2 13-160.3
DREH-
STROM
TX 300
14-180.2 14-180.3
DREH-
STROM
TX 500
15-200.2 15-200.3
DREH-
STROM
TX 500
18-170.2 18-170.3
DREH-
STROM
TX 500
21-150.2 21-150.3
DREH-
STROM
TX 500
15-250.2 15-250.3
DREH-
STROM
TX 500
21-200.2 21-200.3
DREH-
STROM
MODELL
Spannung Ampere-Aufnahme
V
A
Kondensator Motorschutzschalter Isolationsklasse
Schutzgruppe
IPX5
°C
m/sec
2
60
Max.
Wasserzulauftemperatur
°F
140
m
Max. Saughöhe
ft
Hochdruckschlauch TX 300 Hochdruckschlauch TX 500
8 m - 26,24 ft
15 m - 49,21 ft
Gummi mit Stahlgeflecht verstärkt Innendurchmesser 1/4”
Gummi mit Stahlgeflecht verstärkt Innendurchmesser 5/16”
Masse
trocken
(max.)
Abmessungen
mm
inches
706x430x860 (h) 27,8x17x33,9 (h)
825x495x860 (h)
32,5x19,5x33,9 (h)
70µF
FFFFF FFFF
1
3,28
Schallpegel
*
Vibrationen Lanze*
230-240
14,0
V A
-
P.S.I.
Zulässiger Max. Überdruck
Rückstoßkraft des Strahles
N
Motorleistungsaufnahme
kW
Frequenz
Hz
1885
16
2320 < 27
3,0
50
Thermo-schutz
l/min.
Fördermenge
G.P.M.
USA
10
Gleichwertiger Renigungseffekt des Strahles mit Rotonozzle
E.W. MPa
E.W. P.S.I.
23
3200
2.64
Max. Betriebsdruck
MPa
13
E.W. bar
230
160
bar
P.S.I.
MPa
bar
130
70µF
230-240
14,0
-
1450
13
1885
< 29
3,0
50
12
17
2465
3.17
10
170
130
100
-
230-240
14,5
400-415
8,4
2320
19
2755
< 39
4,6
50
13
27,5
4000
3.43
16
275
190
160
-
230-240
18,0
400-415
10,5
2610
21
3045
< 45
5,5
50
14
31
4400
3.69
18
310
210
180
-
230-240
25,5
400-415
14,7
2900
23
3335
< 50
7,5
50
15
34
4950
3.96
20
340
230
200
-
230-240
25,5
400-415
14,7
2465
20
2900
< 56
7,5
50
18
29
4200
4.75
17
290
200
170
-
230-240
25,5
400-415
14,7
2175
18
2610
< 61
7,5
50
21
26
3700
5.55
15
260
180
150
-
230-240
29,5
400-415
17,0
3625
28
4060 < 56
9,0
50
15
42,5
6150
3.96
25
425
280
250
-
230-240
29,5
400-415
17,0
2900
23
3335
< 70
9,0
50
21
34
4950
5.55
20
340
230
200
Max.
Wasserzulaufdruck
* Bezugsnorm EN60335-2-79
TX 300 Kg 62 - Ibs 136.5 / TX 500 Kg 92 - Ibs 203
TX 300 Kg 80 - Ibs 176.5 / TX 500 Kg 115 - Ibs 253.5
MPa 1 - bar 10 - P.S.I. 145
Feste Düse A(8) kleiner als 2,5
Drehende Düse A(8) 9,5 (Ungenauigkeit 1,5)
Lp dB(A) 74 (Ungenauigkeit 1,5) - Lw dB(A) 92
F
TX 500
15-200.6 15-200.8
DREH-
STROM
15
3.96
34
340
4950
2900
20
200
23
3335
230
< 50
7,5
60
230
25,5
400
14,7
-
E.W. bar / MPa / P.S.I.: spezifischer Strahldruck in bar / MPa / P.S.I.
Page 43
41
GLÜCKWUNSCH! Daß Sie dieses Gerät gewählt haben, zeugt von Ihrer technischen Kenntnis und für Ihren Geschmack für schöne Dinge!
In der Tat ist Ihre Entscheidung auf ein technologisch hochwertiges Gerät gefallen, das vom größten Hochdruck-Plungerpumpen-Hersteller der Welt erzeugt wurde.
Es handelt sich um nützliche Geräte, die Ihnen langzeitig dienen werden.
DIESES HANDBUCH IST EIN INTEGRIERENDER BESTANDTEIL DES GERÄTES UND MUSS VOR DER INSTALLATION, INBETRIEBNAHME UND VERWENDUNG AUF­MERKSAM DURCHGELESEN WERDEN.
Dieses Handbuch enthält wichtige Angaben und Anleitungen für einen SICHEREN GEBRAUCH und die WARTUNG der Hochdruckreiniger Serie TX300 und TX500 und ist deshalb sorgfältig aufzubewahren.
3. GEBRAUCH DES GERÄTES
Das Gerät ist ausschließlich für die Reinigung mit Hochdruck-Wasserstrahl von Gegenständen und Dingen bzw. auf jeden Fall von solchen Oberflächen bestimmt, die sich für die Behandlung mit der mechanischen Wirkung des Hochdruck-Wasserstrahles und der eventuellen chemi­schen Wirkung flüssiger Reinigungsmittel eignen. VORSICHT! Für dieses Gerät ausschließlich vom Hersteller empfohlene flüssige Reinigungsmittel verwenden. Die Verwendung anderer Chemikalien kann die Sicherheit des Gerätes beeinträchtigen. Die flüssigen Reinigungsmittel müssen unter Berücksichtigung der chemischen Verträglichkeit mit den Bestandteilen der Pumpe und der zu reinigenden Flächen gewählt werden. WICHTIG: verwenden Sie ausschließlich biologisch abbaubare Reinigungsmittel. Diese müs­sen auf jeden Fall den im Verwendungsland geltenden Vorschriften entsprechen.
3.1 BESTIMMUNGSZWECK
4. VORBEREITUNG
4.1 AUSPACKEN
Das Gerät auspacken und sich vergewissern, daß es in einwandfreiem Zustand ist und keine Schäden aufweist. Andernfalls das Gerät nicht benutzen und den Händler verständigen.
Aus Verpackungs- und Transportgründen können einige Zubehörteile abmontiert sein; in diesem Fall sind diese Teile unter Befolgung der in diesem Handbuch enthaltenen Anleitungen zu montieren.
Vergewissern Sie sich, daß die Verpackungselemente (Beutel, Schachteln, Befestigungselemente) nicht in die Reichweite von Kindern gelangen.
DIESES GERÄT DARF AUSSCHLIEßLICH NUR FÜR DEN VORGESEHENEN VERWEN­DUNGSZWECK EINGESETZT WERDEN. JEDE ANDERE VERWENDUNGSART IST ALS UNSACHGEMÄß UND FOLGLICH ALS GEFÄHRLICH ANZUSEHEN.
DER HERSTELLER ÜBERNIMMT KEINE VERANTWORTUNG FÜR SCHÄDEN, DIE DURCH UNSACHGEMÄßEN GEBRAUCH VERURSACHT WERDEN.
DAS GERÄT UND DIE DAZU GEHÖRENDEN TEILE DÜRFEN AUF KEINEN FALL IN IRGENDEINER WEISE VERÄNDERT WERDEN. ANDERENFALLS LEHNT DER HERSTEL­LER JEDE VERANTWORTUNG AB, WELCHE DIE FUNKTIONSTÜCHTIGKEIT UND DIE SICHERHEIT DES GERÄTES BETREFFEN.
ES IST VERBOTEN, DIE MASCHINE IN UMGEBUNGEN MIT POTENZIELL EXPLOSIVER ATMOSPHÄRE ZU BENUTZEN UND ZU LAGERN.
Page 44
42
4.2 - TYPENSCHILD
5.1 HYDRAULISCHER ANSCHLUß
Vergewissern Sie sich vor der Verwendung des Gerätes, daß das Typenschild auf ihm vorhanden ist. Andernfalls das Gerät nicht benutzen, sondern unverzüglich den Händler verständigen.
Das Typenschild mit den technischen Daten ist auf dem Wagen sichtbar befestigt. Kontrollieren Sie, dass die Stromdaten der Steckdose mit denen des Schildes übereinstimmen.
5 - INSTALLATION
1- Den Hochdruckschlauch an einem Ende an der Abschaltpistole (A) anschließen und am anderen Ende am Hochdruckanschluß “OUTLET”
2- Den Zusammenbau der Lanze vervollständigen, indem sie das obere Teil auf das Festteil
montieren und sorgfältig festziehen.
1
3
2
A
A
B
• Ersetzen Sie die rote Transportschraube (1) durch den mitgelieferten schwarzgelben Ölmeßstab (2) mit Belüftung.
• Überprüfen Sie, daß der Ölstand in der Mitte des Ölschauglases (3) steht.
Page 45
43
5.2 - ANSCHLUß AN DAS WASSERVERSORGUNGSNETZ
WICHTIG
Vergewissern Sie sich, daß das Gerät mit sauberem Wasser versorgt wird. Der Gerätebetrieb ohne Wasser bzw. die Versorgung mit schmutzigem, sandhaltigem oder korrodierende chemi­schen Mitteln enthaltendem Wasser führt dem Gerät schwere Schäden zu.
1- Die Höchsttemperatur des zugeführten Wassers darf 60°C (140°F) nicht überschreiten. 2- Den Wasserschlauch an den Wasser-Einlauf INLET (B) anschließen. Dazu ist ein verstärkter
Schlauch (mind. 1,5 MPa-15 bar) mit einem Innendurchmesser von nicht weniger als 13 mm. (1/2") zu verwenden.
3- Vorausgesetzt, daß die Wasserfördermenge in Funktion der Schlauchlänge reduziert wird, hat man sich davon zu vergewissern, daß die Wassermenge, die dem Gerät zugeführt wird, nicht geringer ist als in der nachstehenden Tabelle vorgegeben. 4- Das Gerät darf mit einem Wasserdruck von maximal 1 MPa (10 bar) gespeist werden.
ACHTUNG: Das Versorgungswasser am Einlauf des Wasserreinigers ist nicht trinkbar.
A
B
TX 300 10-130.2 TX 300 12-100.2 TX 300 13-160.2
TX 300 13-160.3 TX 300 14-180.2
TX 300 14-180.3
FÖRDERMENGE WASSER-
VERSORGUNGSNETZ
MODELL
L/min.
G.P.M. USA
15 15
17
17
3.96
3.96
3.96
4.49
FÖRDERMENGE WASSER-
VERSORGUNGSNETZ
MODELL
L/min.
G.P.M. USA
17
20
23
17
23
4.49
5.29
6
4.49
6
TX 500 15-200.2 TX 500 15-200.3
TX 500 18-170.2 TX 500 18-170.3
TX 500 21-150.2 TX 500 21-150.3
TX 500 15-250.2 TX 500 15-250.3
TX 500 21-200.2 TX 500 21-200.3
Soll der Wasserreiniger mit freier Ansaugung gespeist werden, so muss einfach nur ein Ende der Versorgungsleitung ins Versorgungswasser getaucht werden. Die maximale Ansaugtiefe zwischen Wasseroberfläche und Pumpe beträgt 1 m (siehe Tabelle mit den technischen Merkmalen).
Page 46
44
5.3 - ANSCHLUß AN DAS STROMNETZ
1- Vergewissern Sie sich, daß die Netzspannung der Vorgabe auf dem Typenschild der
Maschine entspricht.
2- Vergewissern Sie sich, daß die Steckdose den im Verwendungsland geltenden
Normvorschriften entspricht und vor allem, daß sie geerdet ist.
3- Sicherstellen, dass die Steckdose mit einem “Schutzschalter” (Differential-
Fehlerstromschalter mit Empfindlichkeit von max. 30mA pro30ms) gesichert ist oder eine
geeignete Erdungsvorrichtung vorhanden ist. 4- Keine anderen Stromabnehmer an der Steckdose anschließen. 5- Den Stecker erst einstecken, nachdem sicher
gestellt wurde, daß der Geräteschalter auf
Position OFF gestellt ist.
Die Modelle TX 300 und TX 500 in Standardausführung werden ohne Stromstecker geliefert.
Die Montage des Netzsteckers soll gemäß der Norm IEC 60364-1 erfolgen und nur von quali­fiziertem Fachpersonal durchgeführt werden:
1- Einen Stecker montieren, der den im Verwendungsland geltenden Normvorschriften ent­spricht und auf jeden Fall einen Erdanschluß besitzt. 2- Überprüfen, daß der Anschluß Kabel-Stecker dicht ist. 3- Einen Stecker verwenden, dessen Stromeigenschaften für die auf dem Gerät angeführten Schilddaten angemessen sind. 4- Rollen Sie das Kabel der Kabeltrommel vollständig ab, um Überhitzung zu vermeiden. 5- Das Kabel nicht zertreten. 6- Benutzen Sie den Hochdruckreiniger nicht, wenn das Elektrokabel beschädigt ist. 7- Wenn das Elektrokabel beschädigt ist, darf es nur vom technischen Kundendienst oder von Fachpersonal ersetzt werden.
Bei direktem Anschluß ohne Stecker, soll der Anschluß an das Stromnetz von einem qualifi­zierten Techniker nach IEC 60634-1 gemacht werden. Bei Verwendung eines Steckers/Steckdose als Trennvorrichtung soll sich diese in einer leicht zugänglichen Stelle befinden. Bei den Drehstrommodellen können die drei Stromleiter an irgendwelche der drei Phasen ange­schlossen werden. Der vierte, gelbgrüne Leiter soll an die Erdleitung angeschlossen werden.
Der Wasserreiniger darf ausschließlich an Netze angeschlossen werden, deren maximale Impedanz Zmax=0.11 Ω beträgt.
HINWEIS: BEI STROMAUSFALL WÄHREND DER BENUTZUNG DAS GERÄT AUS SICHERHEITSGRÜNDEN AUSSCHALTEN. (DREHSCHALTER AUF "OFF")
Page 47
45
5.4 - VERWENDUNG VON VERLÄNGERUNGSKABELN
Bei Verwendung eines Verlängerungskabels vergewissern Sie sich, daß Stecker und Steckdose wasserdicht sind. Auf jeden Fall sollten sie nie auf dem Boden liegen, um die Möglichkeit von Wasserberührungen zu vermeiden.
Ausschließlich Verlängerungskabel mit der selben Anzahl an Leitung wie beim Maschinenkabel verwenden, das gilt auch für die Erdung, ebenso müssen Stecker und Steckdose den Kabelmerkmalen entsprechen. Ausschließlich Verlängerungskabel für den Einsatz im Freien verwenden. Das Kabel muss mit dem Vermerk “zur Nutzung im freien” gekennzeichnet sein. Bei Nichtgebrauch innen aufbe­wahren. Keine abgenutzten Verlängerungskabel verwenden. Das Kabel nicht in der Nähe von Hitzequellen und scharfen Kanten verlegen. Vor dem Ausstecken des Verlängerungskabels aus dem Gerät stets den Stecker aus der Steckdose ziehen. Zum Ausstecken nicht am Kabel zie­hen. Den Stecker und die Anschlüsse nicht mit feuchten oder nassen Händen berühren.
ACHTUNG!
DER GEBRAUCH
EINES UNGEEIGNETEN
VERLÄNGERUNGS
KABELS KANN
GEFÄHRLICH SEIN
WÄHLTABELLE
Spannung
230÷240 230÷240 400÷415
Länge
Verlängerungs
kabel
Kabel-
querschnitt
mm
2
Bis 20 m
Von 20 bis 50 m
Bis 50 m
2,5
4
2,5
5.3.1 - SCHUTZSCHALTER (Nur für USA)
Der vorliegende Hochdruck-Wasserreiniger in UL-Ausführung verfügt über einen im Stecker des Stromkabels eingebauten Schutzschalter. Durch diese Vorrichtung wird eine zusätzlicher Schutz vor Stromschlägen gewährleistet. Werden der Stecker bzw. das Stromkabel ausgewechselt müssen dieselben Bauteile mit ent­sprechendem Schutzschalter verwendet werden.
Page 48
46
5.5 - ANLASSEN
- Vor dem Start und dem Gebrauch der Maschine sicherstellen, dass sie korrekt auf dem
Boden oder auf einer festen, stabilen Oberfläche mit minimaler Neigung aufgestellt ist.
- Bei den Modellen TX500 müssen die Vorderräder vor dem Gebrauch mit der entsprechen­den Bremse blockiert werden.
- Vor dem Gebrauch ist es WICHTIG sicherzustellen, dass der Ansaugfilter sauber ist (siehe Kapitel Wartung – 10.2 Ansaugung).
A - Ein/Aus Schalter. B - Dosierungshahn Reinigungsmittel
1- Wasserversorgung öffnen. 2- Drehen Sie den Startschalter auf Position 1. 3- Die Spritzpistole öffnen und einige Sekunden lang in offen halten, um den Schlauch zu
entlüften.
4- Den Arbeitsdruck mit dem Drehknopf beliebig einstellen.
VORSICHT: Die Vorrichtung „TOTAL STOP“ stoppt den Motor etwa 20 Sekunden nach Abschalten der Pistole.
5- Das Wasser erzeugt in der Lanze Druck, umschließen Sie daher die Lanze mit beiden
Händen fest.
6- Schalten Sie am Ende das Gerät ab, indem Sie den Schalter auf 0 stellen. 7- Die Pistole öffnen, um den im Schlauch zurückgebliebenen Druck herauszulassen.
0
I
1
4
3
72-6
AB
Page 49
47
NEIN
6 - ALLGEMEINE GEBRAUCHSHINWEISE
Hochdruckreiniger dürfen noch von Kindern weder von unbefugten Personen benutzt wer­den. Kinder müssen überwacht werden, damit sie nicht mit dem Gerät spielen.
Sorgfalt tragen, daß das Gerät nicht in
Kinderhände gelangen kann.
Dieses Gerät ist nicht geeignet, um von Personen mit geistigen oder körperlichen Behinderungen eingesetzt zu werden. Dies gilt auch bei mangelnder Sachkenntnis oder zu geringer Erfahrung. In solchen Fällen ist es unbedingt notwendig, das eine sachkundige Fachkraft die Arbeiten überwacht bzw. mit Anweisungen Hilfe leistet.
Der Benutzer muß dafür Sorge tragen, daß er unter sicheren Bedingungen und Raumverhältnissen arbeiten kann und jede für ihn und für andere Personen potentielle Gefahrsituation ausgeschlossen ist.
Insbesondere muß er:
• vermeiden, in unstabilen bzw. irgendwie bedenklichen Gleichgewichtszuständen zu arbeiten;
• daran denken, daß der Hochdruckstrahl eine Rückstoßreaktion auf den Pistolengriff erzeugt. Die Werte dieser Rückstoßreaktion sind in der Tabelle der technischen Daten enthalten;
• eine geeignete Schutzkleidung tragen.
• eine Schutzbrille und rutschfeste Schuhe mit Gummisohlen tragen;
• vermeiden, verschmutzende, giftige oder sonstiae schädliche Substanzen in der Nälhe zu verwenden.
ACHTUNG: Explosionsgefahr, keine ent-
flammbaren Lösungen darauf spritzen.
Die Hochdruckstrahle können bei unsachgemäßem Einsatz gefährlich sein. Insbesondere darf der Strahl nicht auf Personen und/oder Tiere, elektrische Geräte oder auf das Gerät selb­st gerichtet werden. Das Gerät darf nicht benutzt werden, wenn sich Personen und/oder Tieren in seiner Reichweite befinden. Hochdruckstrahl nicht gegen sich oder andere Personen richten, um Kleidungen oder Schuhe zu reinigen.
NEIN
NEIN
Page 50
48
Das Gerät wurde in Einklang der Sicherheitskriterien gebaut, die von den gel­tenden Normvorschriften festgesetzt sind. Der Gebrauch von Elektrogeräten bedingt auf jeden Fall der Einhaltung einiger Grundregeln.
• Spannungsführende Elektroteile dürfen nicht berührt werden;
• Inspektions-, Wartungs-und Reparaturarbei­ten am Gerät müssen durch qualifiziertes Personal erfolgen. Auf jeden Fall vor der Durchführung irgendwelcher der obengenann­ten Vorgänge erst den Netzstecker ziehen.
Den Stecker nicht am Stromkabel aus der Steckdose ziehen und nicht am Hochdruckschlauch ziehen, um das Gerät zu verschieben.
VORSICHT! Hochdruckschläuche und Anschlüsse, Sicherheitsvorrichtungen,elektri­sche Anschlüsse und Spritzpistolen sind sehr wichtig für die Sicherheit des Gerätes.
Gerät nicht benutzen, wenn das elektrische Kabel beschädigt ist. Der Ersatz des Kabels muß ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Das neue Kabel muß auf jeden Fall die gleichen Eigenschaften besitzen wie das Original-kabel; siehe hierzu die Angaben auf dem äußeren Kabelmantel. Keine vorläufigen Reparaturen am Stromkabel durchführen und aufpassen, daß es nicht beschädigt wird.
Gerät nicht benutzen, wenn Hochdruckschlauch, Anschlüsse und Spritzpistole beschädigt sind. Bei Ersatz müssen die neuen Teile mindestens dieselben technische Eigenschaften der Ursprungsteile haben. Die Schlaucheigenschaften müssen auf den Schläuchen sein (max. Arbeitsdruck, Herstellungsdatum, Hersteller).
NEIN
NEIN
NEIN
Page 51
49
Um die Sicherheit des Gerätes zu gewährleisten, ausschließlich originale Ersatz- bzw.
Zubehörteile verwenden, die vom Hersteller geliefert werden.
DER HERSTELLER ÜBERNIMMT KEINERLEI HAFTUNG FÜR IRGEND WEL­CHE SCHÄDEN, DIE VON FEHLVERHALTEN DER BESTIMMUNGEN, DER ANLEITUNGEN UND DER IN DIESEM HANDBUCH ENTHALTENEN HINWEISE HERFÜHREN.
Während des Betriebes vermeiden, das Gerät aufzudecken oder es in Bereichen zu betreiben, in denen die Lüftung beeinträchtigt ist.
Beim Abstellen des Gerätes die Sicherung einschalten, um unabsichtliche Einschaltungen zu vermeiden.
Das Gerät ist mit einem Thermoschutzschalter versehen, der den Motor bei Überhitzung automatisch abschal­tet. Sollte dies geschehen, drehen Sie den Drehschalter am Gerät auf "0" (AUS). Lesen Sie bitte den Abschnitt "Störungen und Abhilfen", bevor Sie das Gerät wieder ein­schalten.
NEIN
Page 52
50
7 - VERWENDUNG DER REINIGUNGSMITTEL
Die Hochdruckreiniger der Serien TX 300 und TX 500 sind für das Ansaugen und Mischen von Reinigungsmitteln und anderen flüssigen Zusätzen aus dem eingebauten Tank ausgetattet.
8 - GEBRAUCH VON “ROTOTEK” ODER “MULTIREG 99”
Der Druck muß bei geschlossener Pistole (1) eingestellt werden.
A - Druckeinstellung
• Hochdruck (2)
• Niederdruck (3)
B - Strahleinstellung
• Punktstrahl (4)
• Flachstrahl (5)
7.1 - SAUGEN VON REINIGUNGSMITTELN
Behälter einfüllen (fig. 1). Multireg 99 oder Rototek auf Niederdruck stellen (fig. 2). Die Menge des Reinigungsmittels kann mit Hilfe des Dosierknopfes dosiert werden (fig. 3). Um den Behälter zu entleeren, schrauben Sie die Ablaßschraube an der Unterseite des Gerätes ab (fig. 4). Nach dem Gebrauch die Leitung des Reinigungsmittels mit Klarem Wasser spülen. Auffassungsvermögen des eingebauten Behälters: TX 300 18 Liter – TX 500 25 Liter.
0
I
OFF
2
1
3
HL
HL
4
5
HL
HL
A
B
fig.1
fig.2
fig.3
fig.4
Bei direktem Kontakt mit den Reinigungsmitteln die Angaben des Herstellers oder Händlers befolgen und auf jeden Fall die betroffene Körperpartie mit reichlich reinem Wasser abwaschen.
Page 53
51
9 - MAßNAHMEN IM FALLE VON EINLAGERUNGEN UND/ODER FROST
Falls das Gerät in Umgebungen mit Frostgefahr aufbewahrt werden muß, wird empfohlen, vor­her ein wenig Frostschutzmischung ähnlich wie das für Autos verwendete Mittel einzusaugen. Vor der erneuten Verwendung empfiehlt es sich auf jeden Fall, das Gerät einige Minuten lang in einen warmen Raum zu stellen.
• Ölstand periodisch durch das Ölschauglas A und/oder den
Meßstab B überprüfen.
• Der erste wichtige Ölwechsel muß nach den ersten 50
Betriebsstunden und danach alle 300 Stunden erfolgen.
• Wir empfehlen auf jeden Fall, mindestens einmal pro Jahr
einen Ölwechsel durchzuführen.
• Öltyp: SAE 15W40 Mineral.
• Ölinhalt: TX 300 0,37 Liter - TX 500 1,1 Liter.
• Ölablaßschraube C und Ölmeßstab B abschrauben.
• Lassen Sie das Öl in ein Gefäß tröpfeln und bringen Sie es
zu einer autorisierten Sammelstelle.
• Ölablaßschraube C wieder einschrauben und Öl durch die
obere Öffnung D bis zur Mitte des Ölschauglases Aeinfüllen.
A
B
A
c
D
10 - WARTUNG
10.1 - ÖLWECHSEL
• Wartung und Instandsetzung dürfen ausschließlich von qualifiziertem Fachpersonal vorge
nommen werden.
• Vor dem Durchführen von irgendwelchen Wartungsmaßnahmen und/oder beim Auswechseln
von Ersatzteilen muss die Maschine ausgesteckt und somit vom Stromnetz getrennt werden.
• Eine korrekte Wartung fördert die Lebensdauer und eine gleichbleibende Leistungsfähigkeit
der Maschine.
• Den Zustand des Hochdruckreinigers, der Druck-Bauteile (Leitung, Anschlüsse, Lanze) und
des Stromkabels regelmäßig überprüfen (siehe Kapitel “allgemeine Gebrauchshinweise”). Auf etwaige Wasser- oder Ölverluste und/oder Betriebsstörungen hin untersuchen. Die betroffenen Bauteile gegebenenfalls auswechseln. Eine Aufstellung aller Ersatzteile sowie die Schaltpläne befinden sich im Handbuch “BEZEICHNUNG DER ERSATZTEILE”.
Wenden Sie sich bei Fragen und Zweifeln an den Kundendienst der Interpump Group.
Page 54
10.3 -
ERSATZ DER HOCHDRUCKDÜSE
Gelegentlich ist es erforderlich, die Hochdruckdüse, welche auf der Lanze montiert ist, zu ersetzen, da diese ein Verschleißgegenstand ist. Der Verschleiß der Düse wird durch eine Reduzierung des Arbeitsdrucks kenntlich. Bei eventuellem Ersatz wenden Sie sich bitte an den Hersteller und/oder Händler, um deren Anweisungen zu befolgen.
52
Ziehen Sie den Filter vom Anschluß Wassereingang
Den Filter mit Druckluft abblasen.
Den Filter mit fließendem Wasser waschen.
10.2 - SAUGFILTER
Es ist WICHTIG, sich vor der Geräteverwendung zu vergewissern, daß der Filter sauber ist. Gründlich mit fließendem Wasser auswaschen und/oder mit Druckluft reinigen, bis die am Filterboden abgelagerten Rückstände ganz entfernt sind. Es wird daran erinnert, daß ein sauberer Filter den ordnungsgerechten Gerätebetrieb gewähr­leistet.
Page 55
53
11 - VERSCHROTTUNG DES GERÄTES
• Falls das Gerät nicht mehr benutzt wird, muß es unbedingt durch Entfernen des Stromanschlußkabels funktionsunfähig gemacht werden.
• Auf jeden Fall nicht in der Reichweite von Kindern lassen.
• Das Gerät ist als Sonderabfall zu betrachten; daher muß es nach geltenden Gesetzesvorschriften zerlegt und in homogene Werkstoffgruppen entsorgt werden.
• Die verschrotteten Bauteile nicht als Ersatzteile verwenden.
IInnffoorrmmaattiioonneenn zzuurr EEnnttssoorrgguunngg vvoonn EElleekkttrrooggeerräätteenn ssoowwiiee eelleekkttrroonniisscchheenn GGeerräätteenn ggeemmääßß RRiicchhttlliinniiee 22000022//9966 CCEE ((RRAAEEEE))..
11.. IInnnneerrhhaallbb ddeerr EEuurrooppääiisscchheenn UUnniioonn
Hinweis: Verwenden Sie nicht den normalen Hausabfall, um dieses Produkt zu beseitigen.
Gebrauchte Elektrogeräte sowie elektronische Geräte müssen sepa­rat, gemäß der Gesetzgebung, welche die sachgemäße Behandlung, Verwertung und das Recycling dieser Produkte vorschreibt, verwertet werden.
Gemäß aktueller Anordnungen der Mitgliedsstaaten können private Haushälter der EU die gebrauchten Elektrogeräte sowie elektronische Geräte kostenlos zu den dafür vorgesehen Müllverwertungszentren bringen *. In einigen Ländern * nimmt auch der Verkäufer gratis das gebrauchte Produkt zurück, wenn der Endverbraucher ein neues, ähnliches Produkt dort erwrbt.
* Für weitere Informationen wenden Sie sich bitte an die zuständige lokale Behörde.
Falls Sie nicht in der Lage sind, das zuständige Müllverwertungszentrum ausfindig zu machen, so wenden Sie sich bitte an den Verkäufer, bei welchem Sie das Produkt erworben haben.
Die korrekte Beseitigung des vorliegenden Produktes garantiert die notwendige Behandlung, Verwertung und Recycling von Abfall und verhindert somit negativen Einfluss auf die Umwelt sowie unsere Gesundheit, welcher jedoch bei unsachgemäßer Behandlung zustande kommen könnte.
Die nationalen Anordnungen sehen Sanktionen gegen diejenigen vor, die Abfälle von elek-
trischen oder elektronischen Geräten rechtswidrig entsorgen oder verlassen.
22.. AAuußßeerrhhaallbb ddeerr EEuurrooppääiisscchheenn UUnniioonn..
Wenn sie das vorliegende Produkt beseitigen, wenden Sie sich an die zuständige lokale Behörde, um sich über die Art der korrekten Beseitigung zu informieren.
Hinweis: Das Produkt ist mit diesem Symbol gekennzeichnet, welches bedeutet, daß Elektrogeräte und elektronische Geräte nicht mit dem normalen Hausabfall zu beseitigen sind. Für diese Produkt ist eine gesonderte Verwertung vorgesehen.
Page 56
54
12 - STÖRUNGEN UND ABHILFEN
(FÜR QUALIFIZIERTES PERSONAL)
STÖRUNG
URSACHE ABHILFE
Die Pumpe läuft, kommt jedoch nicht auf die eingestellten Druckwerte
Die Pumpe saugt Luft an. Ventile abgenutzt oder verschmutzt. Umlaufventil-Dichtungen abgenutzt. Düse ungeeignet oder abgenutzt Dichtungen abgenutzt Filter verschmutzt
Saugleitungen kontrollieren Kontrollieren und/oder ersetzen Kontrollieren und/oder ersetzen
Kontrollieren und/oder ersetzen Kontrollieren und/oder ersetzen Kontrollieren und/oder reinigen
Druckschwankungen Ventile abgenutzt, verschmutzt oder
blockiert Luftansaugung Dichtungen abgenutzt Filter verschmutzt
Kontrollieren, reinigen und/oder ersetzen Saugleitungen kontrollieren Kontrollieren und/oder ersetzen Kontrollieren und/oder reinigen
Druckabfall
Düse abgenutzt Ventile verschmutzt oder blockiert Umlaufventil-Dichtungen abgenutzt Dichtungen abgenutzt Filter verschmutzt
Düse wechseln Kontrollieren, reinigen und/oder ersetzen Kontrollieren und/oder ersetzen Kontrollieren und/oder ersetzen Kontrollieren und/oder reinigen
Die Pumpe wird laut Luft wird angesaugt
Ventile abgenutzt, verschmutzt oder blockiert Lager abgenutzt Wassertemperatur zu hoch Filter verschmutzt
Saugleitungen kontrollieren Kontrollieren, reinigen und/oder ersetzen Kontrollieren und/oder ersetzen Temperatur unter 60°C bringen Kontrollieren und/oder reinigen
Wasser im Öl Dichtringe (Wasser und Öl) abgenutzt
Hohe Luftfeuchtigkeit
Kontrollieren und/oder ersetzen Öl doppelt so häufig wechseln als vorgeschrieben
Wasserleckage aus dem Kopf Dichtungen abgenutzt
O-Ringe des Dichtungssystems abgenutzt
Dichtungen ersetzen O-Ringe ersetzen
Ölleckage
Öldichtringe abgenutzt
Dichtringe ersetzen
Beim Einschalten startet der Motor nicht
Stecker nicht richtig eingesteckt Stromunterbrechung
Stecker, Kabel und Schalter kon­trollieren
Der Motor schalter plötzlich ab Der Thermoschutz wurde durch
Überhitzung ausgelöst
- Den Pistolengriff zumachen und die Sicherheitssperre einrasten.
- Drehschalter auf "0" (AUS) dre­hen, um zu vermeiden, daß der Motor plötzlich anläßt.
- Netzspannung überprüfen.
- Den Motor einige Minuten abkühlen lassen, bevor Sie das Gerät durch Drehen des Drehschalters auf "I" (EIN) und Ziehen des Pistolengriffs wieder einschalten. Falls das Gerät nicht sofort startet, den Schalter wie­der auf "0" (AUS) drehen.
- Diese Operation wiederholen, bis das Gerät startet.
Motor brummt, ohne anzulaufen
Die Netzspannung (Volt) liegt unter dem vorgeschriebenen Mindestwert Die Pumpe ist gesperrt oder eingefroren Strom-Verlängerungskabel mit ungeeig­netem Querschnitt
Anlage auf Eignung kontrollieren.
Siehe Anleitungen auf Seite 51 In Tabelle für denordnungs­gemäßen Gebrauch des Verlängerungskabels (Seite 45) nachschlagen
Page 57
55
ESPAÑOL
INDICE GENERAL
1 - Descripción de los símbolos en la hidrolimpiadora......................................... 56
2 - Características técnicas hidrolimpiadora serie TX 300 y TX 500..................... 57
3 - Utilización del producto.................................................................................... 58
3.1 • Destinación para la utilización............................................................ 58
4 - Operaciones preliminares................................................................................. 58
4.1 • Desembalaje ...................................................................................... 58
4.2 • Placa de identificación........................................................................ 59
5 - Instalación......................................................................................................... 59
5.1 • Conexión hidráulica............................................................................ 59
5.2 • Conexión con la red hídrica................................................................ 60
5.3 • Conexión con la red eléctrica............................................................. 61
5.3.1 • Interruptor salvavida (Sólo para los Estados Unidos)..................... 62
5.4 • Utilización de cable de prolongación................................................. 62
5.5 • Puesta en marcha............................................................................... 63
6 - Advertencias generales para la utilización ...................................................... 64
7 - Como utilizar los productos químicos.............................................................. 67
7.1 • Aspiración detergente......................................................................... 67
8 - Como utilizar el "ROTOTEK" o el "MULTIREG 99".......................................... 67
9 - Advertencias en caso de almacenaje y/o hielo ............................................... 68
10 - Mantenimiento................................................................................................... 68
10.1 • Cambio de aceite.............................................................................. 68
10.2 • Filtro de aspiración........................................................................... 69
10.3 • Cambio de la boquilla de alta presión.............................................. 69
11 - Demolición de la máquina................................................................................ 70
12 - Inconvenientes y remedios............................................................................... 71
Page 58
56
1 - DESCRIPCION DE LOS SIMBOLOS EN LA HIDROLIMPIADORA
NNoo ddiirriiggiirr eell cchhoorr-- rroo hhaacciiaa ppeerr-- ssoonnaass,, aanniimmaalleess,, aappaarraattooss eellééccttrrii-- ccooss hhaacciiaa llaa pprrooppiiaa mmááqquuiinnaa..
AAr
rrraaqquuee
mmoottoorr//bboommbbaa..
AAtteenncciióónn.. PPeelliiggrroo ddee eelleeccttrrooccuucciióónn..
PPrroodduuccttoo qquuíímmiiccoo ((ddeetteerrggeennttee))
CCoonneexxiióónn aa ttiieer
rrraa
DDeesseecchhoo eessppeecciiaall.. NNoo eelliimmiinnaarr ccoonn llooss ddeesseecchhooss ddóómmeessttiiccooss..
SSeeññaall ddee aatteenncciioonn
EEnnttrraaddaa ddee aagguuaa..
LLeeeerr eell mmaannuuaall ddee iinnssttrruucccciioonneess aaccúússttiiccaass aanntteess ddeell uussoo..
NNiivveell ddee ppootteenncciiaa aaccúússttiiccaa ggaarraannttiizzaaddoo
Page 59
57
2 - CARACTERÍSTICAS TÉCNICAS DE LA HIDROLIMPIADORA SERIE TX 300 - TX 500
TX 300
10-130.2
MONO
FÁSICA
TX 300
12-100.2
MONO
FÁSICA
TX 300
13-160.2 13-160.3
TRI
FÁSICA
TX 300
14-180.2 14-180.3
TRI
FÁSICA
TX 500
15-200.2 15-200.3
TRI
FÁSICA
TX 500
18-170.2 18-170.3
TRI
FÁSICA
TX 500
21-150.2 21-150.3
TRI
FÁSICA
TX 500
15-250.2 15-250.3
TRI
FÁSICA
TX 500
21-200.2 21-200.3
TRI
FÁSICA
MODELO
Tensión Amperios
absorbidos
V A
Condensador Protector motor Clase de aislamiento
Protector motor
IPX5
°C
m/sec
2
60
Temp. Máx. del agua de alimentación
°F
140
m
Desnivel Max. de aspiración
ft
Manguera de alta presión TX 300 Manguera de alta presión TX 500
8 m - 26,24 ft
15 m - 49,21 ft
Goma reforzada con trenza de acero Diámetro interno 1/4"
Goma reforzada con trenza de acero Diámetro interno 5/16"
Masa
en seco
(max)
Dimensiones
mm
inches
706x430x860 (h) 27,8x17x33,9 (h)
825x495x860 (h)
32,5x19,5x33,9 (h)
70µF
FFFFF FFFF
1
3,28
Nivel acustico
*
Vibración lanza*
230-240
14,0
V A
-
P.S.I.
Sobrepresión max admisible
Impulso de reacción del chorro (contragolpe)
N
Potencia motor absorbida
kW
Frecuencia
Hz
1885
16
2320
< 27
3,0
50
Amperímetro térmico
l/min.
Caudal
G.P.M.
USA
10
Equivalente de impacto del chorro con boquilla rotatorio
E.W. MPa
E.W. P.S.I.
23
3200
2.64
Presión de ejercicio
MPa
13
E.W. bar
230
160
bar
P.S.I.
MPa
bar
130
70µF
230-240
14,0
-
1450
13
1885 < 29
3,0
50
12
17
2465
3.17
10
170
130
100
-
230-240
14,5
400-415
8,4
2320
19
2755
< 39
4,6
50
13
27,5
4000
3.43
16
275
190
160
-
230-240
18,0
400-415
10,5
2610
21
3045
< 45
5,5
50
14
31
4400
3.69
18
310
210
180
-
230-240
25,5
400-415
14,7
2900
23
3335
< 50
7,5
50
15
34
4950
3.96
20
340
230
200
-
230-240
25,5
400-415
14,7
2465
20
2900
< 56
7,5
50
18
29
4200
4.75
17
290
200
170
-
230-240
25,5
400-415
14,7
2175
18
2610
< 61
7,5
50
21
26
3700
5.55
15
260
180
150
-
230-240
29,5
400-415
17,0
3625
28
4060 < 56
9,0
50
15
42,5
6150
3.96
25
425
280
250
-
230-240
29,5
400-415
17,0
2900
23
3335
< 70
9,0
50
21
34
4950
5.55
20
340
230
200
Presión Max. de entrada
* Norma de referencia EN60335-2-79
TX 300 Kg 62 - Ibs 136.5 / TX 500 Kg 92 - Ibs 203
TX 300 Kg 80 - Ibs 176.5 / TX 500 Kg 115 - Ibs 253.5
MPa 1 - bar 10 - P.S.I. 145
Boquilla fija A(8) menor de 2,5
Boquilla giratoria A(8) 9,5 (inestabilidad 1,5)
Lp dB(A) 74 (inestabilidad 1,5) - Lw dB(A) 92
F
TX 500
15-200.6 15-200.8
TRI
FÁSICA
15
3.96
34
340
4950
2900
20
200
23
3335
230
< 50
7,5
60
230 25,5
400 14,7
-
E.W. bar / MPa / P.S.I.: presión específica del chorro en bar / MPa / P.S.I.
Page 60
58
NOS CONGRATULAMOS CON USTED por la elección realizada que testimonia su nivel de conocimiento técnico y su amor por las cosas bellas.
Usted ha adquirido un aparato de alta tecnología, producido por el más grande constructor del mundo de bombas a alta presión para el lavado.
Se trata de una máquina útil y versátil que usted utilizará por largo tiempo.
EL PRESENTE MANUAL CONSTITUYE PARTE INTEGRANTE DE LA MÁQUINA Y DEBE SER LEÍDO ATENTAMENTE ANTES DE PROCEDER A LA INSTALACIÓN, PUESTA EN MARCHA Y UTILIZACIÓN DE LA MISMA.
Este manual contiene indicaciones e instrucciones importantes sobre la seguridad de su utili­zación y el mantenimiento de las hidrolimpiadoras serie TX300 y TX500 y por lo tanto se debe conservar con cuidado.
3. UTILIZACIÓN DEL PRODUCTO
El aparato está destinado exclusivamente para el lavado, a través de chorro de agua a presión, de objetos, cosas y toda superficie idónea al tratamiento con la acción mecánica de chorro de agua a presión y con la eventual acción química detergentes líquidos aditivos.
ATENCIÓN: esta máquina puede aspirar detergentes recomendados por el constructor. El uso de otros productos químicos puede perjudicar la seguridad de la máquina.
Los aditivos detergentes líquidos deben ser elegidos con criterios de compatibilidad química con los componentes de la bomba y de la superficie a limpiar. IMPORTANTE: utilizar únicamente detergentes biodegradables, y en cualquier caso en con­formidad con las normas vigentes en el País donde son utilizados.
3.1 DESTINACIÓN DE UTILIZACIÓN
4. OPERACIONES PRELIMINARES
4.1 DESEMBALAJE
Desembalar la máquina y asegurarse que la misma esté integra y no dañada. En caso contra­rio no utilizar la máquina y dirigirse al revendedor.
Por motivos de embalaje y transporte algunos elementos accesorios pueden ser entregados sueltos, en este caso efectuar el montaje de acuerdo a las instrucciones que contiene el pre­sente manual.
Asegurarse que los elementos de embalaje (bolsas, cajas, elementos de fijación) estén colo­cados fuera del alcance de los niños.
LA UTILIZACIÓN Y TRABAJOS A REALIZAR CON LA MÁQUINA DEBEN SER ESCRU­PULOSAMENTE RESPETADOS. CUALQUIER OTRO USO HA DE CONSIDERARSE COMO IMPROPIO.
EL FABRICANTE NO PUEDE CONSIDERARSE RESPONSABLE POR LOS DAÑOS PRO­VOCADOS AL EQUIPO POR UNA UTILIZACIÓN INADECUADA DEL MISMO.
EL EQUIPO NO SERÁ BAJO NINGÚN CONCEPTO MANIPULADO. EN CASO CONTRA­RIO, EL FABRICANTE DECLINA TODA RESPONSABILIDAD SOBRE SU FUNCIONA­MIENTO Y SEGURIDAD.
ES PROHIBIDO ALMACENAR Y UTILIZAR LA MÁQUINA EN LUGARES CON ATMOSFE­RA POTENCIALMENTE EXPLOSIVA.
Page 61
1- Conectar el tubo de alta presión con una extremidad a la pistola automática (A)
2- Completar el ensamblaje de la lanza montando la parte superior sobre la fija apretando con cuidado (B).
59
4.2 - PLACA DE IDENTIFICACIÓN
5 - INSTALACIÓN
5.1 CONEXIÓN HIDRÁULICA
Asegurarse, antes de utilizar la máquina, que la misma tenga la placa, en caso contrario no utilizar la máquina y advertir inmediatamente al revendedor.
La placa de identificación con las características técnicas se encuentra en sobre la carretilla y es siempre visible. Controlar que las características eléctricas de la toma de corriente (V/Hz) sean las mismas indicadas en la placa de la máquina.
1
3
2
A
A
B
• Reemplazar el tapón rojo (pos.1) con el tapón amarillo y negro con sistema para el control del nivel de aceite (pos.2). Verificar que el nivel de aceite esté a mitad del umbral.(pos.3)
Page 62
60
5.2 - CONEXIÓN CON LA RED HÍDRICA
IMPORTANTE
Asegurarse que la máquina esté alimentada con agua limpia. El funcionamiento a seco o la ali­mentación con agua sucia, arenosa o que contiene productos químicos corrosivos provoca graves daños a la misma.
1- La máxima temperatura del agua de alimentación no debe superar los 60°C (140° F) 2- Conectar la red de alimentación de agua (A) a la entrada de la bomba (B) utilizando una man­guera reforzada (min. 1,5 MPa/15 bar) con un diámetro interior de almenos 13 mm. (1/2"). 3- En vista que el caudal de agua se reduce en función de la longitud del tubo, asegurarse que la cantidad de agua que alimenta la máquina no sea inferior a la señalada en el siguiente grá­fico. 4- La máquina puede ser alimentada con una presión máxima del agua igual a 1 MPa (10 bar).
ATENCIÓN: El agua de alimentación que abastece la hidro-lavadora se considera no potable.
A
B
TX 300 10-130.2 TX 300 12-100.2 TX 300 13-160.2
TX 300 13-160.3 TX 300 14-180.2
TX 300 14-180.3
CCAAPPAACCIIDDAADD
RREEDD HHÍÍDDRRIICCAA
MODELO
L/min.
G.P.M. USA
15 15
17
17
3.96
3.96
3.96
4.49
CCAAPPAACCIIDDAADD
RREEDD HHÍÍDDRRIICCAA
MODELO
L/min.
G.P.M. USA
17
20
23
17
23
4.49
5.29
6
4.49
6
TX 500 15-200.2 TX 500 15-200.3
TX 500 18-170.2 TX 500 18-170.3
TX 500 21-150.2 TX 500 21-150.3
TX 500 15-250.2 TX 500 15-250.3
TX 500 21-200.2 TX 500 21-200.3
Si se desea alimentar la hidro-lavadora a través de una succión o aspirado diferente, basta sumergir la terminación del tubo de alimentación en el agua que se va a aspirar. La profundi­dad máxima de aspiración, que es considerada como la distancia de altura entre el manto libre del agua y la bomba, es de 1m (ver la tabla con las características técnicas).
Page 63
61
5.3 - CONEXIÓN CON LA RED ELÉCTRICA
1- Asegurarse que la tensión de la red sea correspondiente a la indicada en la placa de identi­ficación colocada sobre la máquina. 2- Asegurarse que la toma de corriente sea conforme a las normas vigentes del país donde se utiliza y en particular que tenga la descarga a tierra. 3- Comprobar que la toma tenga protector “salvavida” (interruptor magnetotérmico diferencial con sensibilidad inferior a 30mA por 30ms) o esté instalado un dispositivo que pueda probar el circuito tierra. 4- No conectar a la misma toma otros aparatos. 5- Colocar el enchufe después de haber corr
oborado que el interruptor de la máquina está en
la posición OFF.
Las series TX300 y TX500 en su versión standard vienen sin el enchufe eléctrico montado.
La aplicación del enchufe eléctrico debe ser conforme con las normas IEC 60364-1 y debe ser efectuada exclusivamente por personal cualificado, en el respecto de las prescripciones siguientes:
1- Colocar un enchufe conforme con las normas vigentes del país donde se utiliza y con des­carga a tierra. 2- Asegurarse que la conexión cable - enchufe sea impermeable. 3- Usar un enchufe con características eléctricas adecuadas a los datos de la placa señalados en la máquina. 4- Desenrollar completamente el cable électrico para evitar cualquier recalentamiento. 5- Tener cuidado de no pisar el cable. 6- Evitar utilizar la hidrolimpiadora si el cable électrico está dañado. 7- Si el cable eléctrico está dañado, puede ser sustituido solo por el servicio técnico de asi­stencia o por personal calificado.
En caso de conexión directa sin enchufe, la conexión a la red eléctrica debe ser efectuada por un técnico especializado en conformidad con la norma IEC 60364-1. En caso de utilización de un sistema enchufe/toma como dispositivo de seccionamiento, este debera encontrarse en una posición facilmente accesible. En los modelos trifásicos los tres conductores de alimentación del cable pueden ser conecta­dos a cualquiera de las fases de la red. El cuarto conductor, de color amarillo/verde, debe ser conectado al conector de tierra.
La hidro-lavadora sólo debe conectarse a las redes eléctricas con impedancia máxima de Zmax=0.11Ω.
ADVERTENCIA: EN CASO DE FALTA DE CORRIENTE DURANTE LA UTILIZACIÓN APA­GAR LA MÁQUINA POR MOTIVOS DE SEGURIDAD. (BOTÓN EN "OFF")
Page 64
62
5.4 - UTILIZACIÓN DE PROLONGACIÓN DEL CABLE
En el caso de utilización de un cable de prolongación, asegurarse que el enchufe y la toma sean estanques. En todos casos no deben estar en contacto con el suelo para evitar cualquier contacto con el agua.
Usar solamente cables de extensión con el número de conductores iguales al del cable de la máquina, incluyendo el de tierra, y con enchufe/toma apropiados para el cable utilizado. Utilizar exclusivamente cables de extensión para uso externo. Este tipo de cable está marca­do con la leyenda “Apropiado para uso externo”. Conservarlo en el interior cuando no se uti­liza. No utilizar cables de extensiones en mal estado. No dejar el cable cerca de fuentes de calor o bordes cortantes. Desconectar siempre el enchufe de la toma antes de retirar el cable de extensión del producto. No jalar el cable para extraer la espina de la toma. No tocar el enchufe y las conexiones con las manos mojadas.
ATENCIÓN
LA UTILIZACIÓN DE UN
CABLE DE PROLONGACIÓN
INADECUADO PUEDE SER
PELIGROSA
GRÁFICO DE SELECCIÓN
Tensión voltaje
230÷240 230÷240 400÷415
Longitud de
cable de pro-
longación
Sección cable
mm
2
Hasta 20 m
Desde 20 a 50 m
Hasta 50 m
2,5/14 awg
4/12 awg
2,5/14 awg
5.3.1 - INTERRUPTOR SALVAVIDA (Sólo para los Estados Unidos)
Esta hidro-lavadora de alta presión dispone de un interruptor salvavidas en la versión UL, ins­talado en el enchufe del cable eléctrico. Este dispositivo asegura mayor protección contra los riesgos de shock eléctrico. En caso de sustitución del cable eléctrico se deberán utilizar los mismos componentes que forman parte del dispositivo salvavidas.
Page 65
63
5.5 - PUESTA EN MARCHA
- Antes de encender y utilizar la máquina comprobar que esté colocada en el suelo o apoyada en un soporte estable, de todas maneras esta superficie de apoyo debe ser horizontal o tener una mínima inclinación.
- En el modelo TX500, antes del uso es necesario bloquear el movimiento de la rueda trasera con el freno respectivo.
- También es IMPORTANTE comprobar antes del uso, que el filtro de aspiración esté limpio (ver capítulo mantenimiento – 10.2 aspiración).
A) Interruptor de arranque. B) Dosificador de detergente.
1- Abrir la alimentación del agua. 2- Girar el selector de arranque en la posición 1. 3- Abrir la pistola y mantenerla apretada en modo tal de permitir la eliminación del aire que con­tienen las tuberías. 4- Regular a gusto la presión de trabajo, girando el mando de regulación
ATENCIÓN: el dispositivo "TOTAL STOP" para el motor aproximadamente 20 segundos después de soltar el gatillo de la pistola.
5- La presión del agua a la salida de la lanza genera una fuerza de reacción sobre la misma. Se recomienda entonces empuñar la lanza con ambas las manos y de manera muy firme. 6- Al final del trabajo apagar la máquina, llevando el interruptor a la posición "0". 7- Abrir la pistola para descargar la presión de la manguera.
0
I
1
4
3
72-6
AB
Page 66
El usuario debe trabajar en condiciones y lugares seguros, evitando situaciones de peli­gro potencial para sí mismo o para los demás.
En particular deberá:
• Evitar la realización de tareas en condiciones de inestabilidad;
• Recordar que el chorro a alta presión genera una reacción (contragolpe) sobre la empuña­dura de la pistola. Los valores de dicha reac­ción están señalados en el gráfico de las características técnicas;
• Utilizar indumentaria adecuada para la pro­tección;
• Utilizar gafas de protección y calzado en goma que no resbale.
• Evitar la dispersión en el ambiente de sus­tancias contaminantes, tóxicas, nocivas.
ATENCIÓN: Riesgo de explosión, no rociar líquidos inflamables.
Los chorros a alta presión pueden ser peligrosos si son usados en modo inapropiado.
En particular el chorro no debe ser directo hacia las personas y /o animales, hacia aparatos eléctricos o la misma máquina. No utilizar la máquina en presencia de personas o animales en el rayo de acción. No dirija el chorro contra si mismo ó contra otras personas para limpiar vestidos ó zapatos.
NO
NO
64
6 - ADVERTENCIAS GENERALES PARA LA UTILIZACIÓN
- Las hidrolavadoras no pueden ser utiliza­das ni por niños ni por personas no autoriza­das. Los niños deben ser vigilados para que no jueguen con la máquina.
Colocar la máquina fuera del alcance de los
niños.
- Este aparato no fué diseñado por el uso por parte de personas con capacidades físi­cas, sensoriales ó mentales reducidas, ó de experiencia ó conicimientos limitados, excep­to si una persona responsable de su seguridad les administre supervisión ó las instrucciones para el uso del aparato.
NO
Page 67
65
La máquina está construida en conformidad con los criterios de seguridad indicados en las normas vigentes.
La utilización de artefactos eléctricos obliga ha observar algunas reglas fundamentales.
• No tocar partes eléctricas conectadas;
• Las operaciones de inspección, manteni­miento, y reparación de la máquina deben ser efectuadas por personal calificado. De todas maneras desconectar el enchufe antes de cualquier operación.
No tirar el cable de alimentación para desco­nectar el enchufe de la toma de corriente y no tirar la manguera de alta presión para despla­zar la máquina.
ATENCIÓN: las mangueras y conecciones de alta presión, los dispositivos de seguridad, las pistolas son componentes muy importan­tes para la seguridad de la máquina.
NO
NO
No arrancar la máquina si el cable electrico está dañado . Dirigirse a personal cualificado para su sustitución. El nuevo cable deberá tener las mismas características del cable ori­ginal señaladas en el revestimiento que lo cubre.
No efectuar reparaciones precarias al cable eléctrico y prestar atención que el mismo no esté dañado.
No arrancar la máquina si la manguera de alta presión,las conecciones o la pistola están dañadas. En el caso de sustitución de estos componentes, asegurarse que los nuevos com­ponentes tengan por lo menos las mismas características tecnicas que los originales. Las características de las mangueras deben ser señaladas sobre las mismas (presión máxima de trabajo, fecha de construcción, constructor).
NO
Page 68
66
Evitar durante el funcionamiento cubrir la máquina o colocarla en lugar donde se perju­dique su ventilación.
Cuando se para la máquina colocar el segu-
ro para evitar aperturas accidentales.
La máquina es dotada de un protector tér­mico, que interviene desconectando eléctrica­mente el motor en el caso de sobrerecalienta­miento. Si esto ocurre, girar el selector de arranque a la posición "0" (Máquina apagada). Leer cuidadosamente el capítulo "Inconvenientes y remedios" antes de encen­der la máquina nuevamente.
Para garantizar la seguridad del aparato, utilizar solamente repuestos y accesorios origina­les, suministrados por el fabricante.
EL CONSTRUCTOR NO SE HACE RESPONSABLE DE LOS DAÑOS QUE PUEDAN DERIVAR DEL USO INAPROPIADO DE LA MÁQUINA Y DEL NO RESPETO A LAS INSTRUCCIONES Y ADVERTENCIAS SEÑALADAS EN EL PRESENTE MANUAL.
NO
Page 69
67
7 - COMO USAR LOS PRODUCTOS QUÍMICOS
8 - COMO USAR EL ROTOTEK O EL MULTIREG 99
La selección de la presión debe efectuarse con la pistola cerrada (1)
A - selección de presión
• alta presión (2)
• baja presión (3)
B - selección del chorro
• chorro concentrado (4)
• chorro en forma de abanico (5)
Las hidrolimpiadoras de serie TX 300 y TX 500 están preparadas para aspirar y mezclar deter­gentes y otros aditivos líquidos desde el depósito incorporado.
7.1 - ASPIRACIÓN DETERGENTE
Llenar el depósito incorporado según indicado en la Fig. 1. Seleccionar la baja presión en la Rototek ó Multireg (Fig. 2). Regular la cantidad de detergente por medio del dosificador (Fig. 3). Para vaciar el depósito, abrir el tapón en el fondo de la máquina. Despues del trabajo limpiar con agua el circuito de aspiración del detergente. Capacidad del depósito incorporado: TX 300 18 litros – TX 500 25 litros.
0
I
OFF
2
1
3
HL
HL
4
5
HL
HL
A
B
fig.1
fig.2
fig.3
fig.4
En caso de contacto directo con los aditivos detergentes, seguir las indicaciones suministra­das por el productor/o vendedor del producto, y en todo caso enjuagar con abundante agua limpia la parte del cuerpo afectada.
Page 70
68
9 - ADVERTENCIAS EN CASO DE ALMACENAJE Y/O HIELO
Si la máquina se conserva en ambientes sujetos a peligros de congelación, aconsejamos en modo preventivo la aspiración de mezcla contra la congelación, similar a lo utilizado para los automóviles. De todas maneras aconsejamos tener la máquina en un local cálido durante algu­nos minutos, antes de su utilización.
• Controlar periodicamente el nivel del aceite en la bomba por
medio de la mirilla A o de la varilla B.
• El primer cambio de aceite se debe realizar después de las
primeras 50 horas de trabajo y sucesivamente cada 300 horas.
• Aconsejamos de todas maneras un cambio de aceite
una vez al año.
• Tipo de aceite: SAE 15W40 Mineral.
• Capacidad de aceite: TX300 0,37 litros – TX500 1,1 litro.
• Soltar el tapón de descarga C y la varilla B.
• Dejar bien gotear todo el aceite en un tanque y entregarlo a
un centro autorizado de recolección.
• Cerrar el tapón de descarga y llenar el aceite hasta el nivel
indicado por la mirilla A.
A
B
A
c
D
10 - MANTENIMIENTO
10.1 - CAMBIO DE ACEITE
• El mantenimiento y las reparaciones sólo deben ser realizados por personal especializado
y autorizado.
• Antes de efectuar cualquier operación de limpieza, mantenimiento o sustitución de partes
de repuestos, desconectar la máquina de la red eléctrica, retirando el enchufe de la toma de corriente.
• El mantenimiento correcto favorece un funcionamiento prolongado y un mejor rendimiento.
• Controlar periódicamente el estado de la hidro-lavadora, de las partes que soportan pre
sión (como tubos, uniones, boquilla) y el cable eléctrico (ver capítulo “Advertencias gene rales de uso”). Comprobar que no existan escapes de agua, de aceite o irregularidades en el funciona miento. Si es necesario, sustituir las partes desgastadas o con irregularidades. La lista de las partes de la máquina y los esquemas eléctricos están descritos en el folleto “NOMENCLATURA REPUESTOS”. En caso de dudas contactar el servicio de asistencia Interpump Group.
Page 71
69
Extraer el filtro desde el racor de entrada agua.
Limpiar el filtro con aire a presión
Lavar el filtro con agua corriente
10.2 - FILTRO DE ASPIRACIÓN
Antes de la utilización de la máquina es IMPORTANTE asegurarse que el filtro esté limpio. Lavarlo cuidadosamente con agua corriente y/o limpiarlo con aire a presión hasta la completa eliminación de los residuos depositados en el fondo. Se recuerda que un filtro bien limpio garantiza el buen funcionamiento de la máquina.
10.3 - SUSTITUCIÓN DE LA BOQUILLA DE ALTA PRESIÓN
Periodicamente es necesario sustituir la boquilla de alta presión montada en la lanza, pués esto es un componente de normal desgaste debido al funcionamiento. Este desgaste es nor­malmente identificable por una bajada de la presión de funcionamiento de la hidrolimpiadora. Para la sustitución de la boquilla dirigirse a su proveedor y/ó revendedor, quienes les darán todas las instrucciones necesarias.
Page 72
70
11 - DEMOLICIÓN DE LA MÁQUINA
• Cuando se decida no utilizar más la máquina, se recomienda inutilizarla sacando el cable de alimentación de energía eléctrica.
• Tenerla de cualquier manera fuera del alcance de los niños.
• Por ser la máquina un deshecho especial, desarmarla y recoger las partes homogéneas para la demolición de acuerdo con las leyes vigentes.
• No utilizar las partes de demolición como repuestos.
IInnffoorrmmaacciioonneess ssoobbrree eell ddeessgguuaaccee ddee aappaarraattooss eellééccttrriiccooss yy eelleeccttrróónniiccooss eenn ccoonnffoorrmmiiddaadd ccoonn llaa ddiirreeccttiivvaa 22000022//9966 CCEE ((RRAAEEEE))..
11.. EEnn llaa UUnniióónn EEuurróóppeeaa
Atención: no utilizar la normal lata de la basura para desguazar el pre­sente producto.
Los aparatos eléctricos y electrónicos necesitan un manejamiento saparado en conformidad con la legislación que require el tratamien­to, la recuperación y el reciclaje de los dichos productos.
En conformidad con las disposiciones vigentes en los Estados miem­bros, los particulares residentes en la UE pueden llevar gratuitamente los aparatos eléctricos y electrónicos de uso a centrales de recolec­ción designadas *. En algunos países * el revendedor local también puede retirar gratuitamente el producto de uso si el usuario compra un producto nuevo parecido.
* Para más informaciones sirvanse consultar las autoridades locales competentes.
En caso de dificultades para localizar la central de recolección autorizada para el desguace, sir­vanse consultar el rivendidor donde el producto fué comprado.
El desguace correcto del presente producto contribuye a garantizar que los desechos sean sumisos al tratamiento, a la recuperación y al reciclje necesarios, preveniendo el potencial impacto negativo sobre el medio ambiente y la salud humana, que podría derivar de un mane­jamiento inadecuado de los desechos.
La normativa nacional preve sanciones a cargo de sujetos que abandonan ó desguazan los desechos de aparatos eléctricos ó eléctronicos en forma abusiva.
22.. EEnn PPaaíísseess ffuueerraa ddee llaa UUEE..
Si quieren eliminar el presente producto, sirvanse contactar las autoridades locales e infor­marse sobre el método correcto de desguace.
Atención: el producto es marcado con aste símbolo, que señala de no eliminar aparatos eléctricos y electrónicos juntos con los normales desechos domésti­cos. Para estos pro­dutos es previsto un sistema separado de recolección.
Page 73
71
12 - INCONVENIENTES Y REMEDIOS
(PARA LA UTILIZACIÓN DE PERSONAL CALIFICADO)
INCONVENIENTES
CAUSAS REMEDIO
La bomba gira pero no alcanza la presión
La bomba aspira aire Válvulas gastadas o sucias. Juntas de válvulas bypass gastadas Inyector inadecuado ó gastado Junta gastada Filtro sucio
Controlar conductos de aspira­ción Limpiar o reemplazar Controlar y/o reemplazar Controlar y/o reemplazar Controlar y/o reemplazar Controlar y/o reemplazar
Oscilaciones de presión Válvulas gastadas, sucia o bloquea-
da Aspiración de aire Junta gastada Filtro sucio
Controlar limpiar y/o reemplazar Controlar conductos de aspiración Controlar y/o reemplazar Controlar y/o limpiar
Caída de presión
Boquilla gastada Válvula sucia o bloqueada Juntas de válvulas bypass gastadas Juntas gastadas Filtro sucio
Cambiar la boquilla Controlar limpiar y/o reemplazar Controlar y/o reemplazar Controlar y/o reemplazar Controlar y/o limpiar
Ruido intenso Aspiración de aire
Válvulas gastadas, sucias ó bloqueada Juntas gastadas Temperatura excesiva del agua Filtro sucio
Controlar conductos de aspira­ción Controlar limpiar y/o reemplazar Controlar y/o reemplazar Llevar la temperatura bajo los 60°C Controlar y/o limpiar
Presencia de agua en el aceite Retenes (agua y aceite) gastados
Alto porcentaje de humedad en el aire
Controlar y/o reemplazar Cambiar aceite con frecuencia Doble respecto a lo recomendado
Pérdida de agua en la parte superior Junta gastada
O.R. del sistema de detención gastado
Reemplazar las juntas Reemplazar los O.R.
Pérdida de aceite
Anillos de cierre del aceite gastados
Reemplazar anillos de cierre
Apretando el interruptor el motor no arranca
El enchufe no está bien conectado Controlar enchufe, cable y inte-
rruptor
El motor se detiene improvisamente El protector térmico ha intervenido a
causa de elevada temperatura
- Soltar el gatillo de la pistola y colocar el seguro.
- Girar el interruptor a la posi­cion "0" (OFF) para evitar arran­ques repentinos.
- Averiguar que la tensión eléc­trica sea la prescrita.
- Dejar enfriar el motor durante algunos minutos antes de encender nuevamente el motor girando el interruptor en la posi­ción "I" (ON) y apretando el gati­llo de la pistola.
- Repetir la operación hasta que la máquina arranque.
Apretando el interruptor el motor zumba pero no arranca
La tensión (voltaje) de la red es inferior a la mínima recomendada. La bomba está bloqueada o congelada. Cable de prolongación inadecuado
Controlar que la instalación sea adecuada Ver instrucciones en la pag. 68 Consultar el gráfico para la utili­zación del cable de prolongación (pag. 62)
Page 74
72
PORTUGUÉS
ÍNDICE GERAL
1 - Descrição dos símbolos utilizados na hidrolavadora de alta pressão............. 73
2 - Características técnicas das lavadoras de alta pressão
série TX300 e TX500......................................................................................... 74
3 - Uso do produto................................................................................................. 75
3.1 • Uso para o qual se destina................................................................. 75
4 - Operações preliminares.....................................................................................75
4.1 • Desembalagem....................................................................................75
4.2 • Placa de identificação......................................................................... 76
5 - Instalação.......................................................................................................... 76
5.1 • Ligação hidráulica............................................................................... 76
5.2 • Ligação na rede hídrica.......................................................................77
5.3 • Ligação na rede eléctrica.................................................................... 78
5.3.1 • Ligação na rede eléctrica (Só para os Estados Unidos)................. 79
5.4 • Utilização de extensões...................................................................... 79
5.5 • Arranque............................................................................................. 80
6 - Advertências gerais de uso.............................................................................. 81
7 - Como usar os produtos químicos.................................................................... 84
7.1 • Aspiração do detergente.................................................................... 84
8 - Como usar o “ROTOTEK” ou o “MULTIREG 99”............................................. 84
9 - Cuidados em caso de armazenagem e/ou de gelo.......................................... 85
10 - Manutenção...................................................................................................... 85
10.1 • Substituição do óleo......................................................................... 85
10.2 • Filtro de aspiração............................................................................ 86
10.3 • Substituição do bico de alta pressão .............................................. 86
11 - Inutilização da máquina.....................................................................................87
12 - Inconvenientes e soluções................................................................................ 88
Page 75
73
1-DESCRIÇÃO DOS SÍMBOLOS UTILIZADOS NA HIDROLAVADORA DE ALTA PRESSÃO
NNããoo aappoonnttaarr oo jjaaccttoo ddee áágguuaa ccoonnttrraa ppeessssooaass,, aanniimmaaiiss,, ttoommaaddaass ddee ccoorrrreennttee nnaa pprróópprriiaa mmááqquuiinnaa..
LLiiggaaççãão
o ddoo mmoottoorr
ddaa bboommbbaa..
AAtteennççããoo:: ppeerriiggoo ddee ffuullgguurraaççããoo..
PPrroodduuttoo qquuíímmiiccoo ((ddeetteerrggeennttee))..
LLiiggaaççããoo àà tteerrrraa..
DDe
ettrriittoo eessppeecciiaall..
NNããoo ddeessppeejjaarr nnooss rreecciippiieenntteess ccoommuunnss..
EEnnttrraaddaa ddaa áágguuaa..
SSiinnaall ddee aatteennççããoo..
LLêêrr oo lliibbrreettoo ddee iinnssttrruuççõõeess aanntteess ddaa uuttiilliizzaaççããoo..
NNíívveell ddee ppoottêênncciiaa ssoonnoorraa..
Page 76
74
2 - CARACTERÍSTICAS TÉCNICAS DA LAVADORA DE ALTA PRESSÃO SÉRIE TX 300 - TX 500
TX 300
10-130.2
MONO
FÁSICO
TX 300
12-100.2
MONO
FÁSICO
TX 300
13-160.2 13-160.3
TRI
FÁSICO
TX 300
14-180.2 14-180.3
TRI
FÁSICO
TX 500
15-200.2 15-200.3
TRI
FÁSICO
TX 500
18-170.2 18-170.3
TRI
FÁSICO
TX 500
21-150.2 21-150.3
TRI
FÁSICO
TX 500
15-250.2 15-250.3
TRI
FÁSICO
TX 500
21-200.2 21-200.3
TRI
FÁSICO
MODELO
Tensão Amperes
absorvidos
V
A
Condensador Protecção do motor Classe de isolamento
Protecção do motor
IPX5
°C
m/sec
2
60
Temp. máx.de água em alimentação
°F
140
m
Máx. profundidade de aspiração
ft
Lanço de tubo de alta pressão TX 300
Lanço de tubo de alta pressão TX 500
8 m - 26,24 ft
15 m - 49,21 ft
Borracha reforçada com trança de aço. Diâmetro interno 1/4”
Borracha reforçada com trança de aço. Diâmetro interno 5/16”
Peso
a seco (max.)
Dimensões
mm
inches
706x430x860 (h) 27,8x17x33,9 (h)
825x495x860 (h)
32,5x19,5x33,9 (h)
70µF
FFFFF FFFF
1
3,28
Nivel acustico
*
Vibração lança*
230-240
14,0
V A
-
P.S.I.
Pressão máxima
Reacção do jacto (contra golpe)
N
Potência absorvida do motor
kW
Frequência
Hz
1885
16
2320 < 27
3,0
50
Amperimétrico Térmico
l/min.
Débito
G.P.M.
USA
10
Equivalente de impacto do jacto com bico Giratório
E.W. MPa
E.W. P.S.I.
23
3200
2.64
Pressão de trabalho
MPa
13
E.W. bar
230
160
bar
P.S.I.
MPa
bar
130
70µF
230-240
14,0
-
1450
13
1885
< 29
3,0
50
12
17
2465
3.17
10
170
130
100
-
230-240
14,5
400-415
8,4
2320
19
2755
< 39
4,6
50
13
27,5
4000
3.43
16
275
190
160
-
230-240
18,0
400-415
10,5
2610
21
3045
< 45
5,5
50
14
31
4400
3.69
18
310
210
180
-
230-240
25,5
400-415
14,7
2900
23
3335
< 50
7,5
50
15
34
4950
3.96
20
340
230
200
-
230-240
25,5
400-415
14,7
2465
20
2900
< 56
7,5
50
18
29
4200
4.75
17
290
200
170
-
230-240
25,5
400-415
14,7
2175
18
2610
< 61
7,5
50
21
26
3700
5.55
15
260
180
150
-
230-240
29,5
400-415
17,0
3625
28
4060 < 56
9,0
50
15
42,5
6150
3.96
25
425
280
250
-
230-240
29,5
400-415
17,0
2900
23
3335
< 70
9,0
50
21
34
4950
5.55
20
340
230
200
Pressão máx. de alimentação
* Norma de referência EN60335-2-79.
TX 300 Kg 62 - Ibs 136.5 / TX 500 Kg 92 - Ibs 203
TX 300 Kg 80 - Ibs 176.5 / TX 500 Kg 115 - Ibs 253.5
MPa 1 - bar 10 - P.S.I. 145
Bico fixo A(8) menor de 2,5
Bico rotativo A(8) 9,5 (incerteza 1,5)
Lp dB(A) 74 (incerteza 1,5) - Lw dB(A) 92
F
TX 500
15-200.6 15-200.8
TRI
FÁSICO
15
3.96
34
340
4950
2900
20
200
23
3335
230
< 50
7,5
60
230
25,5
400
14,7
-
E.W. bar / MPa / P.S.I.: pressão específica do jacto em bar / MPa / P.S.I.
Page 77
75
CONGRATULAMO-NOS pela escolha que testemunha o seu nível de conhecimento técnico e o seu amor pelas coisas bonitas.
Você, de facto, adquiriu um aparelho de alta tecnologia, produzido pelo maior fabricante de bombas de alta pressão para a lavagem.
Trata-se de uma máquina útil e versátil que você utilizará por muito tempo.
ESTE MANUAL CONSTITUI PARTE INTEGRANTE DA MÁQUINA E DEVE SER LIDO COM ATENÇÃO ANTES DE EFECTUAR A INSTALAÇÃO, POSTA EM FUNÇÃO E UTILIZAÇÃO DA MESMA.
Este manual contém indicações e instruções importantes relativas à SEGURANÇA DE USO e à MANUTENÇÃO das lavadoras de alta pressão série TX300 e TX500, portanto, deve ser con­servado com cuidado.
3. USO DO PRODUTO
O aparelho é exclusivamente destinado para a lavagem, através de jacto de água sob pressão, de objectos, coisas e, todavia superfícies indicadas a serem tratadas com a acção mecânica do jacto de água sob pressão e com a eventual acção química de aditivos líquidos detergentes.
ATENÇÃO: este aparelho foi planejado para utilizar detergentes recomendados pelo fabrican­te. Utilizar outros produtos químicos pode prejudicar a segurança do aparelho.
Os aditivos detergentes liquidos devem ser escolhidos segundo critérios de compatibilidade quimica com os componentes da bomba e da superficie a limpar. Importante: utilizar unicamente detergentes biodegradaveis, e em todos os casos em confor­midade com as normas vigentes no país onde são utilizados.
3.1 USO PARA O QUAL SE DESTINA
4. OPERAÇÕES PRELIMINARES
4.1 DESEMBALAGEM
Desembalar a máquina e controlar que a mesma esteja íntegra e não danificada. Caso contrário, não utilizar a máquina e dirigir-se ao revendedor.
Por motivos de embalagem e transporte, alguns elementos acessórios podem ser fornecidos soltos, neste caso efectuar a montagem de acordo com as instruções contidas neste manual.
Controlar para que os elementos da embalagem (saquinhos, caixas, elementos de fixação) fiquem fora do alcance das crianças.
A UTILIZAÇÃO DA MÁQUINA DEVERÁ SER ESCRUPULOSAMENTE. RESPEITADA. QUALQUER OUTRO USO É CONSIDERADO IMPRÓPRIO.
O CONSTRUTOR NÃO PODE SER CONSIDERADO RESPONSAVEL POR DANOS PRO­VOCADOS POR USO IMPRÓPRIO DA MÁQUINA.
A MÁQUINA NÃO DEVE SER POR MOTIVO ALGUM ALTERADA, EM CASO CONTRÁRIO O CONSTRUTOR DECLINA QUALQUER RESPONSABILIDADE SOBRE O FUNCIONA­MENTO E SEGURANÇA DA MESMA.
É PROIBIDA A UTILIZAÇÃO E PERMANÊNCIA DA MÁQUINA EM AMBIENTES POTEN­CIALMENTE EXPLOSIVOS.
Page 78
76
4.2 - PLACA DE IDENTIFICAÇÃO
5 - INSTALAÇÃO
5.1 LIGAÇÃO HIDRÁULICA
1 - Ligar a lança do tubo de alta pressão a uma extremidade da pistola automática (A)
2 - Completar a montagem da lança montando a parte superior na parte fixa e apertando com cuidado (B).
Certificar-se, antes de utilizar a máquina, que a mesma esteja provida de placa. Caso contrário, não utilizar a máquina e avisar imediatamente o revendedor.
A placa de identificação com as características técni­cas do aparelho está montada no carro e é sempre visível. Verificar se as características de tensão eléctrica da tomada (V/Hz) correspondem às indicadas na placa.
1
3
2
A
A
B
• Substituir a tampa vermelha de via­gem (Pos. 1) com a tampa amarela e preta dotada de vareta para o controlo do nível de óleo (Pos. 2). Verificar que o nível de óleo esteja na metade do indi­cador (Fig. 3).
Page 79
77
5.2 - LIGAÇÃO NA REDE HÍDRICA
IMPORTANTE:
Certificar-se que a máquina seja alimentada com água limpa. O funcionamento a seco ou a ali­mentação com água suja, com areia ou com produtos químicos corrosivos provoca graves danos na própria máquina.
1 - A temperatura máxima da água de alimentação não deve superar 60°C (140°F). 2- Ligar o tubo de alimentação à rede hídrica (A) e à união de entrada INLET (B) utilizando um tubo reforçado(mín. 1,5 MPa/200 psi) com diâmetro interno não inferior a 13 mm. (1/2"). 3 - Considerado que o caudal de água se reduz em função do comprimento da mangueira, controlar que a quantidade de água que alimenta a máquina não seja inferior àquela indicada na tabela a seguir. 4 - A máquina pode ser alimentada com uma pressão máxima de água igual a 1 MPa (10 bar).
ATENÇÃO: A água de entrada para a alimentação na lavadora de alta pressão deve ser consi­derada como não potável.
A
B
TX 300 10-130.2 TX 300 12-100.2 TX 300 13-160.2
TX 300 13-160.3 TX 300 14-180.2
TX 300 14-180.3
CAUDAL
REDE HÍDRICA
MODEL
L/min.
G.P.M. USA
15 15
17
17
3.96
3.96
3.96
4.49
CAUDAL
REDE HÍDRICA
MODEL
L/min.
G.P.M. USA
17
20
23
17
23
4.49
5.29
6
4.49
6
TX 500 15-200.2 TX 500 15-200.3
TX 500 18-170.2 TX 500 18-170.3
TX 500 21-150.2 TX 500 21-150.3
TX 500 15-250.2 TX 500 15-250.3
TX 500 21-200.2 TX 500 21-200.3
Se deseja alimentar a lavadora de alta pressão por meio de aspiração livre, é suficiente imer­gir a extremidade do tubo de alimentação na água a aspirar. A profundidade máxima de aspi­ração considerada como a distância em altura entre o espaço vazio da água e a bomba é de 1m (vêr a tabela de características técnicas).
Page 80
78
5.3 - LIGAÇÃO NA REDE ELÉCTRICA
1 - Assegurar-se que a tensão de rede corresponda com a indicada na placa de identificação colocada na máquina. 2 - Assegurar-se que a tomada de força esteja em conformidade com as normas em vigor no país de utilização e, todavia, dotada de ligação de terra. 3 - Assegurar-se que a tomada esteja protegida com o “dispositivo salva-vidas” (interruptor magnetotérmico diferencial com sensibilidade inferior a 30 mA por 30ms) ou que esteja pre­sente um dispositivo que possa provar o circuito de terra. 4 - Não ligar na mesma tomada outros aparelhos. 5 - Intr
oduzir a ficha depois de ter controlado que o interruptor da máquina está em posição
OFF.
O modelo padrão das séries TX 300 e TX 500 é fornecido sem a ficha de ligação à rede eléctrica.
A aplicação da ficha deverá ser conforme às normas IEC 60364-1 e deverá ser efectuada por pessoas qualificadasi, a respeitar as seguintes prescrições:
1 - Montar uma ficha em conformidade com as normas em vigor no país de utilização e, toda­via, dotada de ligação de terra. 2 - Assegurar-se que a ligação cabo-ficha esteja vedada. 3 - Usar uma ficha com características eléctricas adequadas aos dados da placa indicados na máquina. 4- Desenrolar completamente o cabo do enrolador para evitar o sobreaquecimento do apa­relho. 5- Não esmagar o cabo. 6- Não usar a hidrolavadora de alta pressão se o cabo eléctrico estiver danificado. 7- Se o cabo electrico estiver danificado, a sua substituição deve ser efectuada por pessoal da
assistencia técnica ou por um técnico qualificado.
Caso seja utilizada a ligação directa sem tomada de ficha, a ligação com a rede eléctrica deverá estar em conformidade com a norma IEC 60364-1 e ser realizada por um instalador qualificado. Se for utilizada uma tomada de ficha como dispositivo de seccionamento, esta deverá estar numa posição de fácil acesso. Nos modelos trifásicos, os três condutores de alimentação presentes no cabo eléctrico podem ser ligados indiferentemente às três fases da rede eléctrica. O quarto condutor de cor amare­la/verde deve ser ligado à terra.
A lavadora de alta pressão deve ser ligada sómente a redes eléctricas com uma impedância máxima de rede de Zmax=0.11 Ω.
ADVERTÊNCIA: SE FALTAR CORRENTE ELÉCTRICA DURANTE O USO, DESLIGAR A MÁQINA POR MOTIVOS DE SEGURANÇA (BOTÃO EM POSÇÃO “OFF”)
Page 81
79
5.4 - UTILIZAÇÃO DE EXTENSÕES
Se for utilizada uma extensão, assegurar-se que a ficha e a tomada sejam do tipo com vedaçáo impermeável e de qualquer maneira mais altas em relação ao pavimento para preve­nir possíveis contactos com a água.
Utilizar exclusivamente cabos de prolongamento com o número de condu- tores igual áquele do cabo da máquina, incluindo o de ligação à terra e com ficha/tomada adequadas para o cabo utilizado. Utilizar exclusivamente cabos de prolongamento para uso externo. Este tip de cabo está assi­nalado com "Predisposto para utilização externa". Conser- var no interior quando não fôr uti­lizado. Não utilizar cabos de prolongamento deteriorados. Não deixar o cabo perto de fontes de calor e de pontas cortantes. Desligar sempre a ficha da tomada antes de retirar o cabo de prolon­gamento do produto. Não puxar o cabo para extrair a ficha da tomada. Não tocar na ficha e nas ligações com as mãos molhadas.
ATENÇÃO!
O USO DE UMA EXTENSÃO
INADEQUADA PODE SER
PERIGOSO
TABELA DE SELECÇÕES
Tensão Volt
230÷240 230÷240 400÷415
Comprimento
da extensão
Secção cabos
em mm
2
Até 20 m
De 20 a 50 m
Até a 50 m
2,5
4
2,5
5.3.1 - INTERRUPTOR SALVA-VIDAS (Só para os Estados Unidos)
Esta máquina de jacto de água a alta pressão na versão UL é provida com um interruptor dife­rencial salva-vidas contido na ficha do cabo eléctrico. Este equipamento assegura uma pro­tecção ulterior de riscos de choques eléctricos. No caso de substituição da ficha ou do cabo eléctrico devem-se utilizar os mesmos componentes incluindo o dispositivo salva-vidas.
Page 82
80
5.5 - ARRANQUE
- Antes de ligar e utilizar a máquina certificar-se que esteja posicionada na terra ou apoiada num suporte estável, em qualquer caso a superfície de apoio deve ser horizontal ou têr uma inclinação mínima.
- Nos modelos TX500 antes da utilização é necessário bloquear o movimento da roda dian­teira por meio do travão apropriado.
- Antes da utilização é IMPORTANTE certificar-se que o filtro de aspiração esteja limpo (vêr o capítulo manutenção – 10.2 aspiração).
A- Interruptor ON/OFF B- Torneiras de dosagem do detergente
1- Abrir a alimentação da água. 2- Rode o selector de ligação para a posição 1. 3- Abrir a pistola e mantê-la nesta posição durante alguns segundos a fim de efectuar a elim­inação do ar contido nas tubagens. 4 - Regular como quiser a pressão de trabalho, girando o manípulo de regulação.
ATENÇÃO: o dispositivo “TOTAL STOP” pára o motor aproximadamente 20 segundos após fechar a pistola.
5- A água sai sob pressão da lança, gerando uma força sobre a mesma; por esta razão, é pre­ciso segurá-la firmemente com ambas as mãos. 6- No final do trabalho, desligar a máquina posicionando o selector em “0”. 7- Abrir a pistola para descarregar a pressão que permaneceu no lanço de tubo de alta pres­são.
0
I
1
4
3
72-6
AB
Page 83
81
6 - ADVERTÊNCIAS GERAIS DE USO
As hidrolavadoras não devem ser utilizadas por crianças nem por pessoas não instruídas. As crianças devem ser vigiadas para que não brinquem com o aparelho.
Prestar atenção para que a máquina seja
posicionada fora do alcance das crianças.
Este aparelho não foi concebido para o uso por pessoas com capacidades físicas, senso­riais ou mentais reduzidas, ou com limitada experiência ou conhecimento, a menos que uma pessoa responsável pela sua segurança não forneça a elas supervisão ou as instruções para o uso do aparelho.
NO
O utilizador deve ter o cuidado de operar em condições e em cenários de segurança, evi­tando qualquer situação de potencial perigo para si e para os outros. Em particular, deverá:
• evitar de operar em condições de equilíbrio instável e, todavia, precário.
• recordar que o jacto de alta pressão gera uma reacção (contragolpe) na empunhadura da pistola. Os valores desta reacção estão indicados na tabela das características técni­cas;
• Usar roupas adequadas para se proteger.
• usar óculos de protecção e calçados de borracha antideslize;
• evitar a dispersão no meio ambiente de substâncias poluentes, tóxicas ou, todavia, nocivas.
ATENÇÃO: Risco de explosão. Não pulverizar liquidos inflamáveis.
Os jactos de alta pressão podem ser perigosos se usados de maneira imprópria.
Em particular, o jacto não deve ser dirigido contra pessoas e/ou animais, aparelhos eléctri­cos ou contra a própria máquina. Não utilizar a máquina quando houver pessoas e/ou animais presentes dentro do seu raio de acção. Não dirigir o jacto contra si mesmo ou outras pessoas para limpar roupas ou sapatos.
NO
NO
Page 84
82
A máquina foi fabricada em conformidade com os critérios de segurança prescritos pelas normas em vigor. O uso de aparelhos eléctri­cos comporta, todavia, a observância de algu­mas regras fundamentais.
- Não entrar em contacto com partes eléctri­cas sob tensão;
- as operações de inspecção, manutenção e reparação da máquina devem ser efectuadas por pessoal qualificado. Todavia, desligue a ficha antes de efectuar quaisquer operações acima citadas.
Não puxar o fio de alimentação para des­prender a ficha da tomada de corrente eléctri­ca e não puxarclanço de tubo de alta pressão para deslocar a máquina.
ATENÇÃO: Tubos flexíveis, junções de alta pressão, dispositivos de segurança, conexões eléctricas e pistolas são importantes para a segurança do aparelho.
Não pôr a máquina em funcionamento se o cabo eléctrico de alimentação estiver danifica­do. Para substitui-lo contactar pessoas qualifi­cadas. O novo cabo, todavia, deverá ter as mesmas características do original que se encontram indicadas na capa externa do mesmo. Não efectuar reparações precárias no cabo eléctrico e prestar atenção para que o mesmo não seja danificado.
Não dar início ao funcionamento da máquina se o tubo de alta pressão, as junções e a pis­tola estiverem danificadas. Caso for necessário a substituição assegurar-se que os novos componentes tenham as características pelo menos equivalentes àquelas dos componentes padrões originais. As características dos lanços de tubo de alta pressão devem estar indica­das sobre as mesmas (pressão máx. de trabalho, data de fabricação, fabricante).
NO
NO
NO
Page 85
83
Evitar, durante o funcionamento, cobrir a máquina ou colocá-la em áreas onde a venti­lação possa ser prejudicada.
Ao parar a máquina introduzir o travão para
evitar aberturas acidentais.
A máquina está equipada com um protector termico, que intervem interrompendo a ali­mentação electrica ao motor em caso de sobreaquecimento. Quando se verifica esta situação, deve se rodar o botão do interruptor, para a posição “0” (aparelho parado). Ler bem o capitulo “Avarias e soluções” antes de ligar o aparelho novamente.
Para garantir a segurança do aparelho, deve-se utilizar peças sobresselentes e acessórios ori­ginais fornecidos pelo construtor ou por ele aprovados.
O FABRICANTE DECLINA TODA RESPONSABILIDADE RELATIVA A QUAL­QUER DANO QUE POSSA DERIVAR PELA FALTA DE RESPEITO PELO DES­TINO DE USO, PELAS INSTRUÇÕES E PELAS ADVERTÊNCIAS INDICADAS NESTE MANUAL.
NO
Page 86
84
7 - COMO USAR OS PRODUTOS QUÍMICOS
8 - COMO USAR O “ROTOTEK” OU O “MULTIREG 99”
As selecções da pressão devem ser efectuadas com a pistola fechada (1)
A - selecção da pressão
• alta pressão (2)
• baixa pressão (3)
B - regulação do jacto
• jacto concentrado (4)
• jacto em leque (5)
As lavadoras de alta pressão série TX 300 e TX 500 estão predispostas para aspirar e mistu­rar detergentes e outros aditivos líquidos do depósito incorporado.
7.1 - ASPIRAÇÃO DO DETERGENTE
Enchê-lo como indicado na fig. 1. Seleccionar a pressão baixa operando no Rototek ou no Multireg 99 (fig. 2). Regular a quantidade de detergente com o selector (fig. 3). Para drenar o depósito, desaperte a tampa situada no fundo da máquina (fig. 4). Após utilizar o aparelho, lavar com água o circuito de aspiração do detergente. Capacidade do depósito incorporado: TX 300 18 litros - TX 500 25 litros.
0
I
OFF
2
1
3
HL
HL
4
5
HL
HL
A
B
fig.1
fig.2
fig.3
fig.4
Em caso de contacto directo com os aditivos detergentes seguir as indicações fornecidas pelo produtor e/ou pelo revendedor do produto, e, portanto, enxaguar a parte do corpo em que­stão com abundante água limpa.
Page 87
85
9 - PRECAUÇÕES EM CASO DE INUTILIZAÇÃO E/OU GELO
Se a máquina for conservada em ambiente submetido a perigo de gelo, é aconselhável efec­tuar preventivamente uma aspiração de mistura anti-congelante na mesma, igual àquela que se utiliza para automóveis. Todavia, aconselhamos colocar a máquina em um local quente durante alguns minutos, antes do uso.
• O nível do óleo deve ser controlado periodicamente no visor
A ou através da vareta de controlo B.
• A primeira importante substituição de óleo deve ser
efectuada depois das primeiras 50 horas de trabalho e sucessivamente cada 300 horas.
• Aconselha-se, todavia, uma substituição de óleo uma
vez por año.
• Tipo de óleo: SAE 15W40 Mineral.
• Capacidade do depósito de óleo:
TX 300 0,37 litros - TX 500 1,1 litro.
• Desapertar a tampa de descarga situada debaixo da bomba
C e a tampa com a vareta de controlo do nível B.
• Deixar pingar o óleo num recipiente e entregá-lo a um
centro de recolha autorizado.
• Apertar a tampa de descarga e introduzir o óleo pelo furo
superior D até ao nível indicado no visor A.
A
B
A
c
D
10 - MANUTENÇÃO
10.1 - SUBSTITUIÇÃO DO ÓLEO
• A manutenção e as reparações devem ser efectuadas exclusivamente por pessoal qualifi-
cado e autorizado.
• Antes de realizar quaisquer operações de limpeza, de manutenção e/ou de substituição de
peças sobressalentes, desligar a máquina da rede eléctrica retirando a ficha da tomada de corrente.
• Uma correcta manutenção favorece uma duração de funcionamento mais longa e a manu-
tenção dos melhores desempenhos.
• Controlar periódicamente o estado da lavadora de alta pressão, das peças em pressão
(tubo, junções, lança) e do cabo eléctrico (vêr o capítulo “Advertências gerais de uso”). Verificar eventuais perdas de água, de óleo e/ou mau funcionamento. Se fôr necessário efectuar a substituição das peças em questão. A lista das peças que compõem a máquina e os esquemas eléctricos estão referidos no libreto “NOMENCALTURA PEÇAS SOBRESSALENTES”.
Em caso de dúvidas contactar o serviço de assistência da Interpump Group.
Page 88
86
Extrair o filtro da união de entrada de água
Limpar o filtro asso­prando com ar sob pressão
Lavar o filtro com água corrente
10.2 - FILTRO DE ASPIRAÇÃO
Antes de usar a máquina é IMPORTANTE certificar-se que o filtro esteja limpo. Lavá-lo cuida­dosamente com água corrente e/ou limpá-lo com ar sob pressão até a completa eliminação dos resíduos depositados no fundo. Recorde-se que um filtro bem limpo é garantia de bom funcionamento da máquina.
10.3 - SUBSTITUIÇÃO DO BICO DE ALTA PRESSÃO
Periodicamente, é necessário substituir o bico de alta pressão montado na lança , pois é um componente sujeito ao desgaste normal de funcionamento. O desgaste do bico é geralmente identificado com a queda da pressão de funcionamento da Hidrolavadora de alta pressão. Para a eventual substituição, contactar o fornecedor e/ou o revendedor que lhe fornecerá instruções a respeito.
Page 89
87
11 - DESPEJO DA MÁQUINA
• Se decidir não utilizar mais a máquina, recomenda-se
torná-la ineficiente tirando o cabo de alimentação de energia eléctrica;
• Guardá-la num local fora do alcance das crianças.
• Sendo a máquina um refugo especial, desmontá-la e recolher as peças de mesmo tipo para efectuar o despejo em conformidade com as leis em vigor.
• Não utilizar as partes desmontadas como peças de reposição.
IInnffoorrmmaaççõõeess aa rreessppeeiittoo ddaa eelliimmiinnaaççããoo ddee aappaarreellhhooss eelléécc-- ttrriiccooss ee eelleeccttrróónniiccooss ccoonnffoorrmmee ddiissppoossttoo nnaa ddiirreeccttiivvaa 22000022//9966 CCEE ((RRAAEEEE))..
11.. NNaa UUnniiããoo EEuurrooppeeiiaa
Atenção: não elimine este produto deitando-o nos recipientes de lixo normais. Os aparelhos eléctricos e electrónicos devem ser tratados em sepa­rado e segundo a legislação que prevê a recuperação, a reciclagem e tratamento adequados de tais produtos. Segundo as disposições actuadas pelos Estados-membros, os uti­lizadores domésticos que residam na União Europeia podem entre­gar gratuitamente os aparelhos eléctricos e electrónicos usados em centros de recolha autorizados *. Em alguns Países *, o próprio revendedor pode retirar gratuitamente o velho produto se o utilizador comprar outro novo da mesma tipologia
* Para informações mais detalhadas, contactar as autoridades locais competentes.
Se for difícil localizar um centro de recolha autorizado para a elimi-
nação, contactar o revendedor onde se comprou o produto.
A eliminação correcta deste produto contribuirá para garantir que os resíduos serão submeti­dos ao tratamento, à recuperação e reciclagem necessários, prevenindo o potencial impacto negativo no meio ambiente e na saúde pública que poderia resultar de uma gestão inadequa­da destes resíduos.
A legislação nacional prevê sanções para aqueles que efectuam a eliminação abusiva de resí­duos de aparelhos eléctricos e electrónicos ou os abandonam no meio ambiente.
22.. PPaaíísseess nnããoo ppeerrtteenncceenntteess àà UUnniiããoo EEuurrooppeeiiaa
Se pretender eliminar este produto, é necessário contactar as autoridades locais competentes e informar-se sobre o método de eliminação correcto.
Atenção: o produto está marcado com este símbolo , que assinala a proibição de eliminar os aparel­hos eléctricos e elec­trónicos juntamente com os resíduos domésticos normais. Para estes produtos está previsto um sis­tema de recolha sep­arado.
Page 90
88
12 - INCONVENIENTES E SOLUÇÕES
(PARA O USO DE PESSOAL QUALIFICADO)
INCONVENIENTES
CAUSAS SOLUÇÕES
A bomba gira mas não alcança a pressão
A bomba aspira ar. Válvulas desgastadas ou sujas. Guarnições válvula bypass desgasta­das. Bico inadequado ou desgastado. Guarnições desgastadas. Filtro sujo.
Verificar as condutas de aspiração. Limpar ou substituir. Verificar e/ou substituir. Verificar e/ou substituir. Verificar e/ou substituir. Verificar e/ou limpar
Oscilações irregulares de pressão Válvulas desgastadas, sujas ou bloque-
adas. Aspiração de ar. Guarnições desgastadas. Filtro sujo.
Verificar, limpar e/ou substituir. Verificar as condutas de aspi­ração. Verificar e/ou substituir. Verificar e/ou limpar.
Queda de pressão
Bico desgastado. Válvulas sujas ou bloqueadas. Guarnições válvula bypass desgastada. Guarnições desgastadas. Filtro sujo.
Verificar o bico. Verificar, limpar e/ou substituir. Verificar e/ou substituir. Verificar e/ou substituir. Verificar e/ou limpar.
Ruído Aspiração de ar.
Válvulas desgastadas, sujas ou blo­queadas.
Rolamentos desgastados. Temperatura excessiva da água.
Filtro sujo.
Verificar as condutas de aspi­ração. Verificar, limpar e/ou substituir. Verificar e/ou substituir. Levar a temperatura abaixo de 60°C. Verificar e/ou limpe.
Presença de água no óleo Guarnições de vedação (água e óleo)
desgastados. Alta porcentagem de humidade no ar.
Verificar e/ou substituir. Substituir o óleo com periodicida­de dupla em relação àquela pres­crita.
Perda de água pela cabeça
Guarnições desgastadas
Substituir as guarnições. Substituir os O.R.
Perda de óleo
Guarnições de vedação do óleo desgastadas.
Substituir as guarnições de vedação
Ao pressionar o interruptor o motor não parte
A ficha não está bem introduzida. Falta corrente.
Verificar ficha, cabo e interruptor.
O motor pára repentinamente O interruptor térmico disparou por
superaquecimento.
- Soltar o gatilho da pistola para a posição fechado, e ajustar a patilha de segurança.
- Rodar o botão do interruptor sobre a posição “0” (OFF) afim de eviatr um arranque acidental.
- Verificar se a Voltagem do sector é a indicada.
- Deixar arrefecer o motor durante alguns minutos antes de arrancar o motor de novo, rodando o botão selector sobre a posição “I” (ON) e pressionando o gatilho da pistola.
- No caso em que o aparelho não arranca, voltar a colocar o botão do interruptor na posição “0” (OFF).
- Repetir a operação até que o aparelho arranque.
Ao pressionar o interruptor o motor faz ruído mas não parte.
A tensão (Volt) da rede é inferior àquela mínima prescrita. A bomba está bloqueada ou gelada. Extensão eléctrica de secção inadequada
Verificar que a instalação seja adequada Ver instruções na pág. 85 Verificar a tabela para o uso correcto da extensão (pág. 79).
Page 91
89
СОДЕРЖАНИЕ
1. Условные обозначения...................................................................................... 90
2. Технические характеристики гидромойки высокого давления
серии ТХ 300 - ТХ 500...................................................................................... 91
3. Назначение изделия.......................................................................................... 92
3.1. • Проектное назначение.................................................................... 92
4. Предварительные операции............................................................................. 92
4.1. • Распаковка............................................................................................ 92
4.2. • Заводская табличка........................................................................ 93
5..Монтаж................................................................................................................ 93
5.1. •
Подсоединение нагнетательного оборудования высокого давления
..... 93
5.2. • Подключение к источнику воды.................................................... 94
5.3. • Подключение к электрической сети............................................. 95
5.3.1 • Выключатель (только для США) ................................................. 96
5.4. • Использование удлинителя............................................................ 96
5.5. • Запуск машины................................................................................ 97
6. Предупреждения общего характера................................................................ 98
7. Как использовать химические продукты......................................................... 101
7.1 • Всасывание моющих средств ........................................................ 101
8. Как использовать ROTOTEK или MULTIREG 99.............................................. 101
9. Инструкции по хранению и меры предосторожности против замерзания.... 102
10. Техническое обслуживание............................................................................ 102
10.1. • Замена масла................................................................................. 102
10.2. • Входной фильтр............................................................................ 103
10.3. • Замена наконечника высокого давления.................................. 103
11. Утилизация машины........................................................................................ 104
12. Устранение неисправностей.......................................................................... 105
РРУУССССККИИЙЙ
Page 92
90
1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Не направляйте струю на людей и животных, на штепсельные розетки и сам агрегат.
Запуск двигателя
Внимание! Опасность поражения электрическим током
Химический продукт (моющее средство)
Заземление
Особый метод переработки. Не выбрасывать в обычный контейнер для бытового мусора
Впуск воды
Предупреждающ ий знак
Ознакомитья с инструкцией перед использованиеM.
Уровень звуковой мощности гарантирован
Page 93
2. ГИДРОМОЙКИ ВЫСОКОГО ДАВЛЕНИЯ TX 300 - TX 500
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
TX 300
10-130.2
однофазн
TX 300
12-100.2
однофазн
TX 300
13-160.2 13-160.3
трехфазн
TX 300
14-180.2 14-180.3
трехфазн
TX 500
15-200.2 15-200.3
трехфазн
TX 500
18-170.2 18-170.3
трехфазн
TX 500
21-150.2 21-150.3
трехфазн
TX 500
15-250.2 15-250.3
трехфазн
TX 500
21-200.2 21-200.3
трехфазн
Модель
Напряжение
Сила тока
В А
Конденсатор Защита двигателя
Класс электроизоляционных материалов
Защита двигателя по
классу
IPX5
°C
m/sec
2
60
Макс. темп. питающей воды
°F
140
м
Макс. глубина всасывания
футов
Шланг выс. давления TX 300 Шланг выс. давления
TX 500
8 м - 26,24 фута
15 м - 49,21 фута
Армированная сталью резина Внутр. диаметр 1/4"
Армированная сталью резина Внутр. диаметр 5/16"
Bec
в сухом виде (макс.)
Размеры
мм
дюймов
706x430x860 (выс.) 27,8x17x33,9 (выс.)
825x495x860 (выс.)
32,5x19,5x33,9 (выс.)
70µF
FFFFF FF
F
F
1
3,28
Уровень шума *
Вибрация наконечника
*
230-240
14,0
В А
-
фунт/кв.дюйм
Предельно допустимое давление
Отдача сопла
Н
Потребляемая мощность двигателя
кВт
Частота
Гц
1885
16
2320
< 27
3,0
50
Тепловая амперометрическая
л/мин
Производительность
галл./мин
(США)
10
Эквивалентное динамическое воздействие струи при вращающемся наконечнике
МПа
фунт/кв.дюйм
23
3200
2.64
Рабочее давление
МПа
13
бар
230
160
бар
фунт/кв.дюйм
МПа
бар
130
70µF
230-240
14,0
-
1450
13
1885 < 29
3,0
50
12
17
2465
3.17
10
170
130
100
-
230-240
14,5
400-415
8,4
2320
19
2755
< 39
4,6
50
13
27,5
4000
3.43
16
275
190
160
-
230-240
18,0
400-415
10,5
2610
21
3045
< 45
5,5
50
14
31
4400
3.69
18
310
210
180
-
230-240
25,5
400-415
14,7
2900
23
3335
< 50
7,5
50
15
34
4950
3.96
20
340
230
200
-
230-240
25,5
400-415
14,7
2465
20
2900
< 56
7,5
50
18
29
4200
4.75
17
290
200
170
-
230-240
25,5
400-415
14,7
2175
18
2610
< 61
7,5
50
21
26
3700
5.55
15
260
180
150
-
230-240
29,5
400-415
17,0
3625
28
4060 < 56
9,0
50
15
42,5
6150
3.96
25
425
280
250
-
230-240
29,5
400-415
17,0
2900
23
3335
< 70
9,0
50
21
34
4950
5.55
20
340
230
200
Макс. давление на входе
* Значения получены в соответствии с EN60335-2-79
TX 300 62 кг - 136,5 фунтов / TX 500 92 кг - 203 фунтов
TX 300 80 кг - 176,5 фунта / TX 500 115 кг - 253,5 фунтов
MPa 1 - 10 бар - P.S.I. 145
Неподвижное сопло A(8) меньше, чем 2,5
Вращающееся сопло A(8) 9,5 (неопределенности 1,5)
Lp
дБ(A) 74 (неопределенности 1,5) - Lw дБ(A) 92
F
TX 500
15-200.6 15-200.8
трехфазн
15
3.96
34
340
4950
2900
20
200
23
3335
230
< 50
7,5
60
230 25,5
400 14,7
-
Давление струи в кг/см2- фунтах/кв.дюйм - МПа
Page 94
92
П
ОЗДРАВЛЯЕМ ВАС со сделанным Вами выбором, отражающим Ваш уровень технических
знаний и любовь к прекрасному.
И действительно, Вы приобрели высокотехнологичный агрегат, созданный крупнейшим в мире производителем моющих насосов высокого давления.
Этот агрегат настолько полезен и универсален, что Вы будете пользоваться им многие годы.
ДАННЫЙ БУКЛЕТ ЯВЛЯЕТСЯ НЕОТЪЕМЛЕМОЙ ЧАСТЬЮ ВАШЕГО АГРЕГАТА И ЕГО СЛЕДУЕТ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ПЕРЕД НАЧАЛОМ МОНТАЖА УСТАНОВКИ, ЕЕ ЗАПУСКА И ЭКСПЛУАТАЦИИ.
Данный буклет содержит важную информацию по ТЕХНИКЕ БЕЗОПАСНОСТИ и инструкции по ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ гидромоек высокого давления серии ТХ300 и ТХ500; необходимо хранить его в надежном месте.
3. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Данный агрегат предназначен исключительно для очистки с помощью струи воды под давлением объектов, предметов или любых поверхностей, пригодных для очистки с помощью струи воды под давлением, с возможностью добавления жидкого моющего средства. ВНИМАНИЕ! Данное устройство предназначено для использования моющих средств, рекомендованных производителем. Использование других моющих средств может угрожать безопасности самого устройства. Жидкие моющие добавки должны подбираться по принципу химической совместимости с компонентами насоса и обрабатываемой поверхностью. ВАЖНО! Используйте только биологически разрушаемые моющие средства. Во всех случаях они должны соответствовать действующим нормам той страны, в которой они используются.
3.1. ПРОЕКТНОЕ
НАЗНАЧЕНИЕ
4. ПРЕДВАРИТЕЛЬНЫЕ ОПЕРАЦИИ
4.1. РАСПАКОВКА
Распакуйте машину. Убедитесь,что она полностью укомплектована и не имеет повреждений. Если машина, на Ваш взгляд, имеет какие-либо повреждения, не эксплуатируйте ее и проконсультируйтесь с нашим дилером.
Для облегчения транспортировки некоторые детали могут поставляться отдельно. В этом случае соберите их так, как указано в настоящей брошюре.
Держите все упаковочные материалы (пакеты, коробки, ленты) в недоступном для детей месте.
НЕОБХОДИМО СТРОГО СОБЛЮДАТЬ НАЗНАЧЕНИЕ ДАННОГО ИЗДЕЛИЯ. ИСПОЛЬЗОВАНИЕ ЕГО В ЛЮБЫХ ДРУГИХ ЦЕЛЯХ РАСЦЕНИВАЕТСЯ КАК НЕПРАВИЛЬНОЕ.
ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА УБЫТКИ, ВЫЗВАННЫЕ НЕПРАВИЛЬНЫМ ИСПОЛЬЗОВАНИЕМ ДАННОГО АГРЕГАТА.
В УСТРОЙСТВО НЕЛЬЗЯ ВНОСИТЬ КАКИЕ-ЛИБО ИЗМЕНЕНИЯ ПО ЛЮБОЙ ПРИЧИНЕ. В СЛУЧАЕ ВНЕСЕНИЯ ТАКОГО РОДА ИЗМЕНЕНИЙ ПРОИЗВОДИТЕЛЬ СНИМАЕТ С СЕБЯ ВСЯКУЮ ОТВЕТСТВЕННОСТЬ ЗА ФУНКЦИОНИРОВАНИЕ И БЕЗОПАСНОСТЬ МАШИНЫ.
ЗАПРЕЩАЕТСЯ ХРАНИТЬ ИЛИ ЭКСПЛАТИРОВАТЬ УСТРОЙСТВО ВО ВЗРЫВООПАСНОЙ АТМОСФЕРЕ.
Page 95
93
Перед началом эксплуатации машины убедитесь, что она имеет заводскую табличку. В противном случае не начинайте эксплуатацию машины и немедленно свяжитесь со своим дилером.
Заводская табличка с указанными на ней техническими характеристиками находится на тележке, и ее всегда видно. Убедитесь, что характеристики Вашей розетки питания (В/Гц) соответствуют тем, что указаны на табличке.
4.2. ЗАВОДСКАЯ ТАБЛИЧКА
5. МОНТАЖ
5.1. ПОДСОЕДИНЕНИЕ НАГНЕТАТЕЛЬНОГО ОБОРУДОВАНИЯ ВЫСОКОГО ДАВЛЕНИЯ
1. Подсоедините к пистолету А один конец шланга высокого давления.
2. Завершите сборку, плотно подсоединив к пистолету/гидромонитору наконечник В.
1
3
2
A
A
B
• Замените красную транспортную заглушку (рис.1) вентилируемым черно-желтым измерителем уровня масла (рис.2).
• Убедитесь, что уровень масла в смотровом стекле находится на среднем уровне (рис.3).
Page 96
94
5.2. ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ ВОДЫ
1. Максимальная температура питающей воды не должна превышать 60°C (140°F).
2. Подсоедините источник воды А к входному патрубку В с помощью армированного шланга (минимум 1,5 МПа - 15 бар) с внутренним диаметром не менее 13 мм (1/2”).
3. Поскольку водный поток уменьшается соответственно длине шланга, убедитесь, что количество подаваемой в машину воды не ниже показателей, приведенных в нижеследующей таблице.
4. Давление питающей воды не должно превышать 1 МПа (10 бар).
ВНИМАНИЕ: Вода, подаваемая на гидромойка, считается непитьевой.
ВАЖНО!
Подаваемая в машину вода должна быть чистой. Работа устройства без воды либо с грязной водой, содержащей песок или агрессивные жидкости, вызывает серьезное повреждение машины.
A
B
TX 300 10-130.2 TX 300 12-100.2 TX 300 13-160.2
TX 300 13-160.3 TX 300 14-180.2
TX 300 14-180.3
СКОРОСТЬ ПОТОКА
ПИТАЮЩЕЙ ВОДЫ
МОДЕЛЬ
Л./мин
Галл./мин
15 15
17
17
3.96
3.96
3.96
4.49
СКОРОСТЬ ПОТОКА
ПИТАЮЩЕЙ ВОДЫ
МОДЕЛЬ
Л./мин
Галл./мин
17
20
23
17
23
4.49
5.29
6
4.49
6
TX 500 15-200.2 TX 500 15-200.3
TX 500 18-170.2 TX 500 18-170.3
TX 500 21-150.2 TX 500 21-150.3
TX 500 15-250.2 TX 500 15-250.3
TX 500 21-200.2 TX 500 21-200.3
Если требуется питать гидромойку путем свободного всасывания, достаточно погрузить конец шланга в воду. Максимальная глубина всасывания, рассматриваемая как расстояние по высоте между свободной поверхностью воды и насосом, составляет 1м (см. таблицу спецификаций).
Page 97
95
5.3. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
1. Убедитесь,что напряжение сети соответствует тому,что указано на заводской табличке машины.
2. Убедитесь, что электрическая розетка соответствует национальным правилам безопасности, и что она заземлена.
3.
Убедитесь, что отбор защищен выключателем (дифференциальный MCB с чувствительностью ниже 30 мА при 30 мс), либо имеется устройство, которое может проверить цепь заземления.
4. При эксплуатации машины не подсоединяйте к той же самой розетке другие устройства.
5. Вставляйте вилку в розетку только после того, как убедитесь, что выключатель машины установлен в положение ВЫКЛ.
Гидромойки серии ТХ300 и ТХ500 в стандартной комплектации снабжены штепсельной вилкой.
Штепсельная вилка должна использоваться квалифицированным персоналом в соответствии с нормой МЭК 60364-1 и с учетом следующих требований:
1. Используйте только заземленную вилку,соответствующую национальным правилам безопасности.
2. Убедитесь, что соединение вилки с проводом является герметичным.
3. Используйте вилки, соответствующие паспортным данным машины.
4. Чтобы избежать перегрева, полностью смотайте шнур питания с кабельного барабана.
5. Не сдавливайте шнур питания.
6. Не используйте мойку высокого давления при поврежденном электрическом кабеле.
7. Если шнур питания поврежден, его замена должна осуществляться только технической службой или квалифицированным специалистом.
При прямом соединении (без штепсельного разъема) подключение к электрической сети должно соответствовать стандарту IEC 60364-1 и выполняться квалифицированным монтажником. При использовании в качестве разъединительного устройства штепсельного разъема последний должен размещаться в легкодоступном месте. В трехфазных моделях каждый из трех питающих проводов электрического кабеля можно подсоединять к любой из трех фаз электросети. Четвертый, желто-зеленый провод, должен быть заземлен.
Гидромойка подключается только к электросетям с максимальным сопротивлением сети Zmax
= 0.11Ω.
ВНИМАНИЕ! В СЛУЧАЕ АВАРИЙНОГО ОТКЛЮЧЕНИЯ ЭЛЕКТРОЭНЕРГИИ ВО ВРЕМЯ РАБОТЫ АГРЕГАТА ПО СООБРАЖЕНИЯМ БЕЗОПАСНОСТИ НЕОБХОДИМО ОТКЛЮЧИТЬ МАШИНУ.
Page 98
96
5.4. ИСПОЛЬЗОВАНИЕ УДЛИНИТЕЛЯ
Использовать удлинители с числом проводников, равным числу кабеля машины, включая кабель заземления, вилка/розетка должны соответствовать используемому кабелю. Использовать только удлинители для наружного использования. Этот тип кабеля имеет надпись "Пригоден для внешнего использования". Хранить кабель в помещении, если он не используется. Не пользуйтесь поврежденными удлинителями. Не оставлять кабель вблизи источников тепла и острых краев. Всегда вынимать вилку из сети, прежде чем отоединять удлинитель от устройства. Не тяните за шнур, чтобы вытащить вилку. Не прикасайтесь к вилке и соединениям мокрыми руками.
ВНИМАНИЕ!
ИСПОЛЬЗОВАНИЕ
НЕПОДХОДЯЩИХ УДЛИНИТЕЛЕЙ МОЖЕТ ВЫЗВАТЬ ОПАСНОСТЬ
ТРАВМИРОВАНИЯ
ТАБЛИЦА СООТВЕТСТВИЯ
Напряжение,
В
230÷240 230÷240 400÷415
Длина
удлинителя
Сечение
провода, мм
2
До 20 м
От 20 до 50 м
До 50 м
2,5
4
2,5
5.3.1 -
ВЫКЛЮЧАТЕЛЬ (только для США)
Гидромойка высокого давления модели UL оснащена выключателем, встроенным в вилку электропровода. Это устройство обеспечивает дополнительную защиту от риска поражения электрическим током. При замене вилки или шнура использовать аналогичные компоненты с предохранительным устройством.
Page 99
97
5.5. ЗАПУСК МАШИНЫ
- Перед тем как использовать машину и убедитесь, что она установлена на землю или на устойчивую опору, в любом случае, опорная поверхность должна быть горизонтальной или иметь минимальный уклон.
- В моделях TX500 перед использованием необходимо блокировать движение переднего колеса с помощью тормоза.
- Прежде чем начать работу, ВАЖНО проверить, что воздушный фильтр чистый (см. главу по техническому обслуживанию – 10.2 всасывание).
A - Выключатель B - Регулятор дозировки химикатов.
1. Откройте подачу воды.
2. Поверните регулятор в положение 1.
3. Откройте пистолет и подержите его в таком положении несколько секунд, чтобы выпустить воздух из шланга.
4. Путем вращения регулятора установите нужное давление воды.
ВНИМАНИЕ! Устройство полной остановки останавливает двигатель примерно через 20 секунд после закрытия пистолета.
5. Струя воды, находящаяся под высоким давлением, вызывает силу реакции, поэтому необходимо твердо держать гидромонитор обеими руками.
6. Закончив работу, выключите машину, повернув регулятор в положение 0.
7. Откройте пистолет, чтобы стравить из шланга остаточное давление.
0
I
1
4
3
72-6
AB
Page 100
Используйте машину только в безопасных условиях, избегая любых потенциально опасных ситуаций для самого оператора и других лиц. Оператор машины обязан:
•
Избегать эксплуатации машины в условиях неустойчивого равновесия и на неустойчивых поверхностях;
• Помнить о том, что струя воды, находящаяся под высоким давлением, оказывает на пистолет эффект отдачи. Показатели отдачи указаны в таблице технических характеристик;
• Использовать защитную одежду;
•
Носить защитные очки и нескользящие
резиновые сапоги;
• Не допускать попадания в окружающую среду загрязняющих, токсичных или вредных веществ.
ВНИМАНИЕ: Риск взрыва.
Не распылять легковоспламеняющиеся жидкости
НЕТ
НЕТ
Струи воды, подаваемой под высоким давлением, при неправильном использовании могут быть опасны. Никогда не направляйте струю воды на людей и/или животных, на электрооборудование либо на саму машину. Не используйте машину, когда в радиусе ее действия находятся люди и/или животные.
Не направляйте струю воды на себя или других лиц для того, чтобы почистить одежду или обувь.
98
6. ПРЕДУПРЕЖДЕНИЯ ОБЩЕГО ХАРАКТЕРА
НЕТ
К эксплуатации гидромоек не допускаются дети и необученный персонал. Необходимо обеспечить за детьми должный надзор с тем, чтобы они не могли играть с данным устройством.
Позаботьтесь о том, чтобы машина
находилась в недоступном для детей месте.
Данное устройство не предназначено для эксплуатации лицами с пониженным восприятием органов чувств, физическими или умственными недостатками, либо с нехваткой опыта или знаний - кроме тех случаев, когда лицо, отвечающее за их безопасность, обеспечивает надзор за ними или их обучение эксплуатации устройства.
Loading...
