Page 1
Installation Instructions
Multidock
P/N 962-020-001
Revision A
April 1996
P/N 962-020-001 Revision A
*962020001*
Power Supply
6300 Multi Dock
Page 2
Tools Required
1. Measuring tape and level.
2. Common hand tools.
3. An electric drill, drill bits.
4. AnchorĆsetting tools when installing in concrete.
Installation Procedure Summary
1. Install multi dock mounting brackets.
2. Install power supply mounting brackets.
3. Mount multi docks and power supplies on brackets.
4. Connect power and communication cables.
Accessory List
Item# Description P/N Qty
a power supply 851-027-00X ref.*
b power cable 216-932-00X ref.*
c AC input cord 321-054-003 ref.*
d RS-485 terminator 216-975-001 ref.*
e LAN cable 216-926-00X ref.*
f wall bracket 699-883-002 ref.*
g wall bracket, pwr. supply 699-894-002 ref.*
*Quantities determined by customer order.
Weights and Measures
Description Wt.
Multidock
6300 computer
(Pen*Key)
Wall Bracket (699Ć883Ć002)
(for multi dock)
Wall Bracket (699Ć894Ć002)
(shelfĆtype, for power supplies)
Power Supply (851Ć027Ć001)
(single output)
Power Supply (851Ć027Ć002)
(dual output)
Dimensions
(lbs)
10.0 26” x 9” x 4.2”
2.5 9.0” x 5.0” x 1.5”
1.5 23” x 2.0” x 4.5”
1.4 12.25” x 6.75” x 4.9”
2.05 7.8” x 4.9” x 1.95”
3.6 11.5” x 6.0” x 3.0”
(length, width/depth, height)
2
Page 3
Introduction to Installation
General Information
Each multi dock will recharge up to four computers, while providing an
interface to a LAN or to an RS485 communication system. You can mount
several multi docks, sideĆbyĆside or stacked vertically (or both), depending
on the number to be installed and the space available.
This kit contains a bracket for mounting a multi dock on a vertical wall

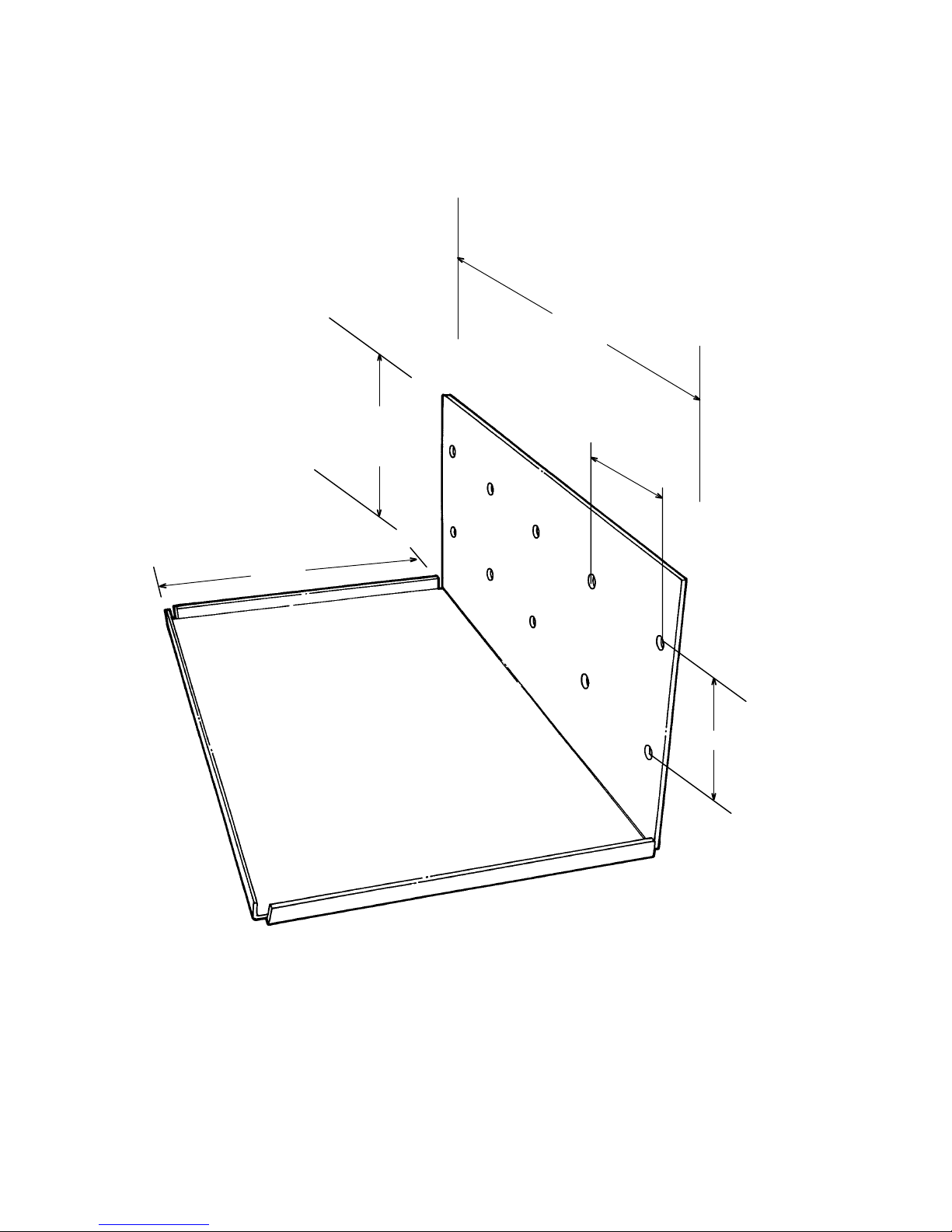

surface. A second bracket is needed to install the acĆtoĆdc power supply
(normally, one supply for every two multi docks). One power cable is proĆ
vided for each multi dock, while optional cables are available for RS485 or
Ethernet (LAN) connections. An RS485 terminator, when specified on the
customer order, is included in this kit.
Bracket installation hardware must be purchased locally and is
not provided in this kit.

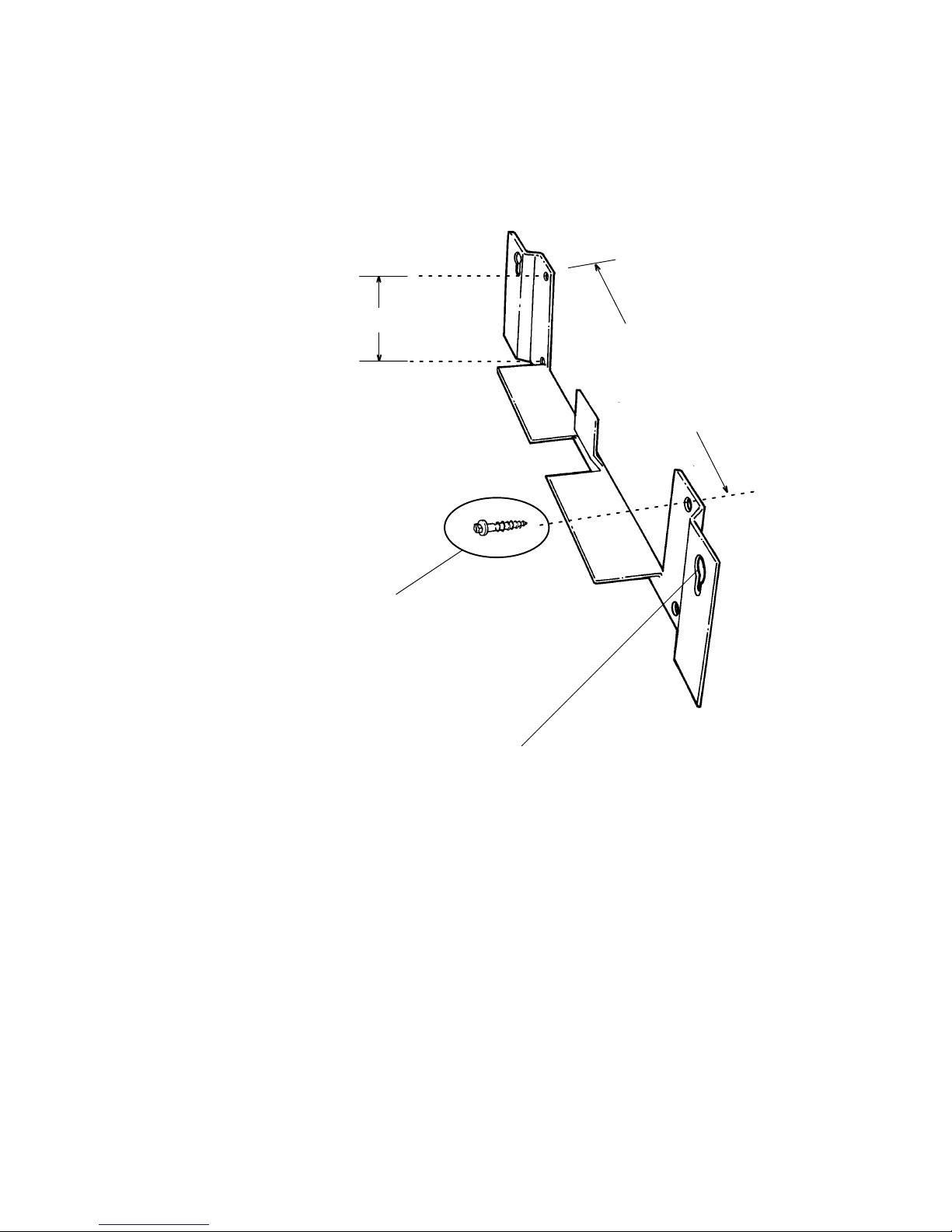

The installation holes on the mounting brackets are spaced 16Ćinches onĆ
center to accomodate a standard stud wall. Use quarterĆinch diameter lag
screws (not provided in kit) directly into the studs. When mounting on
drywall and studs are not conveniently located, securely fasten a sheet of
3
/4Ćinch plywood to available studs, then use quarterĆinch diameter lag
screws to install the mounting brackets.
When mounting multi docks on other wall surfaces such as cinder block,
solid concrete, or a metal bulkhead, use the appropriate quarterĆinch
(minimum) diameter bolts or screws, and nuts or anchors.
Mounting Distances
General
Minimum and maximum mounting distances are limited by the following
factors:
S Vertical clearance (minimum) for terminal insertion/removal.
S Horizontal clearance (minimum) for connecting RS485 cables.
S Distance (maximum) to ac power for power supplies.
S Distance (maximum) from power supply to multidocks.
Vertical Clearance

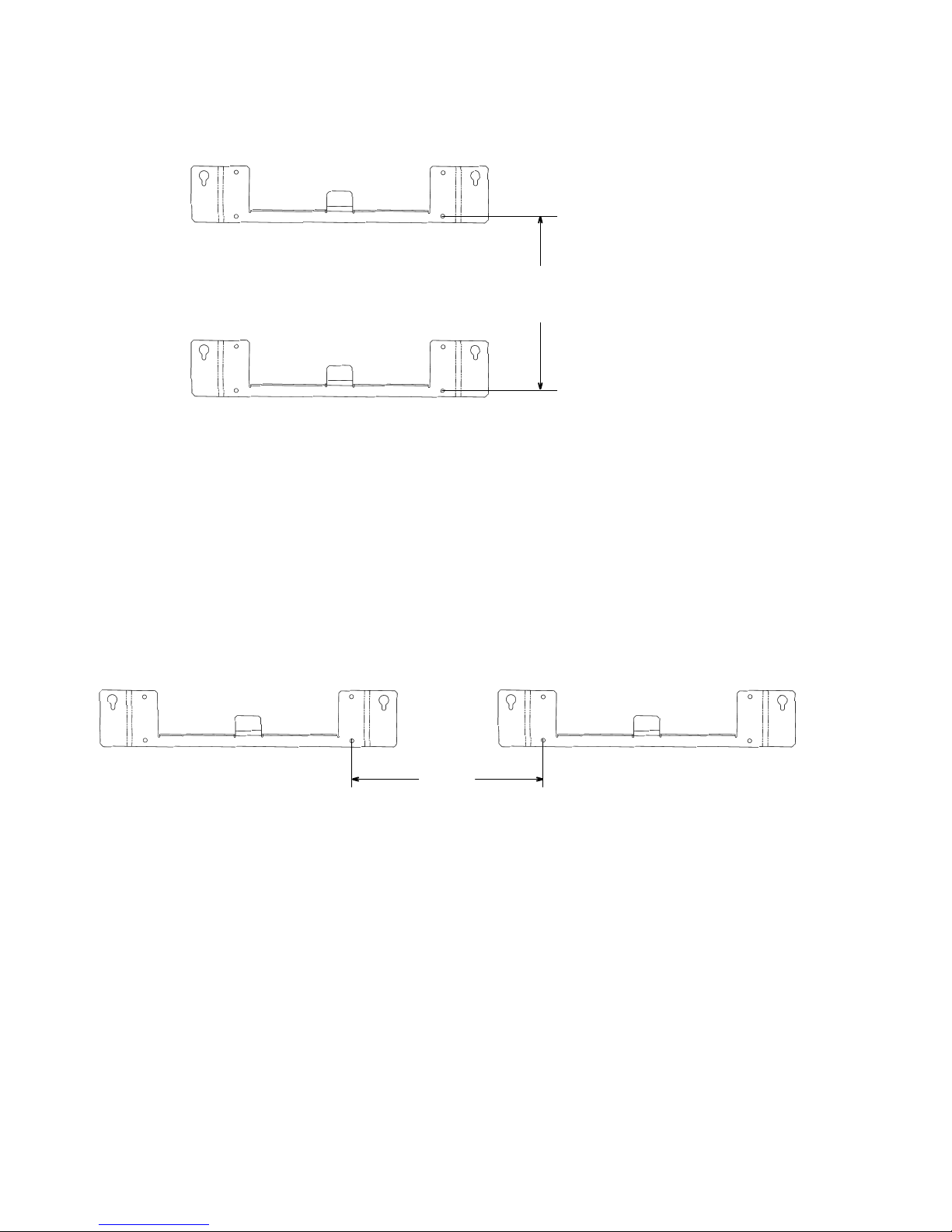

Figure 1 shows minimum and maximum allowable spacing between brackĆ
ets (not multi docks). When installing brackets vertically, the lower holes
on each bracket must be at least 15Ćinches vertically distant from the lowĆ
er holes on brackets above or below. This distance is required to allow
room for terminal insertion and removal.
3
Page 4
Horizontal Clearance
If RS485 cables will be connected to the multi docks, the holes on mountĆ
ing brackets must be at least 21Ćinches apart, as shown in Figure 1. This
will leave approximately 12Ćinches between multi docks to allow room to
connect or disconnect the cables. Since RS485 cables can be ordered in
many lengths, the maximum horizontal distance is limited only by the
cable length available to you.
Brackets may be installed much closer together (horizontally) when using
the lan interface connectors located on the bottom of the multi dock. In
this instance, bracket holes can be as close as 10Ćinches and still allow
room to hang or remove multi docks.
AC Power Source
If you are installing mounting brackets for the power supplies, make sure
that 115 V ac power (standard, grounded threeĆprong wall outlets in the
U.S.) will be within reach of the ac power cord. The ac power cord is 6 ft. Ć
7Ćinches long. Allow some slack to eliminate strain and possible disconĆ
nection at either end.
Both acĆtoĆdc power supplies are capable of autoĆranging an input voltage
from 90-240 V ac (47-63 Hz). The singleĆoutput power supply requires a
maximum of 1.5 A input current, while the dualĆoutput power supply reĆ
quires a maximum of approximately 3.0 A. Technically, then, one 20 amĆ
pere AC circuit should support up to 48 terminals without overload.
DC Power Cable
The dc power cable from the power supply to the multi dock is 6Ćfeet in
length. Power connectors are near the center, underneath the multi dock.
Make sure the dc power cables can reach both multidocks before fastening
the power supply mounting bracket to the wall.
Final Connections
Multidock

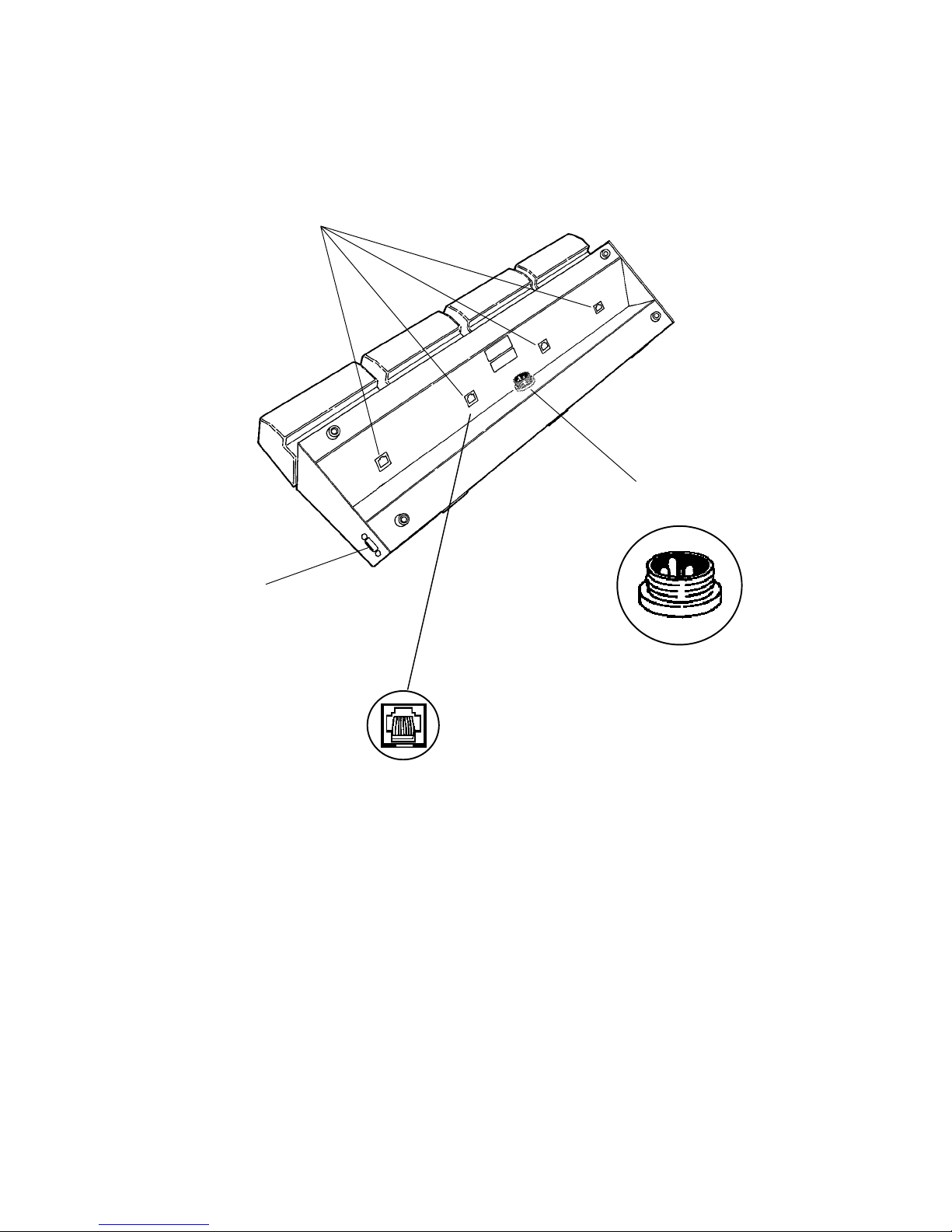

Figure 3 identifies the multidock connectors and their locations. DĆsubĆ
miniature connectors are used for RS485 communication, while snapĆin
telephoneĆtype connectors are used for LAN (e.g., Ethernet) communicaĆ
tions. The power cable has a round, keyed, threeĆprong connector with a
screwĆon collar.
When the mechanical installation is complete, do the following in the orĆ
der given:
S Connect all communication cables, as required.
S Connect power cables from multidocks to power supplies.
S Connect ac power cords to power supplies.
S Plug the other end of ac power cords into wall outlets.
4
Page 5
Introduction à l’installation
Renseignements généraux
Chaque station multiĆaccueil peut recharger jusqu'à quatre terminaux
PEN*KEY
de communication RS485. Il est possible d'installer plusieurs stations
multiĆaccueil, soit les unes à côté des autres, soit les unes auĆdessus des
autres (ou même dans les deux directions), en fonction du nombre d'appaĆ
reils à installer et de l'espace disponible.
Le lot comprend un support pour l'installation d'une station multi-acĆ
cueil sur un mur vertical. Un second support est nécessaire à l'installation
du bloc d'alimentation c.a./c.c. (normalement, un bloc par paire de stations
multiĆaccueil). Un câble d'alimentation est fourni pour chaque station, et
des câbles supplémentaires sont disponibles en option pour les liaisons
RS485 ou Ethernet (réseau local). Si elle a été commandée, une connexion
RS485 devrait être comprise dans le lot.
Le matériel d'installation du support n'est pas fourni et doit
être acheté séparément.
Les trous de montage des supports d'installation sont espacés de 16 pouces
de centre à centre pour convenir à un mur à colombage standard. Installer
des tireĆfond d'un quart de pouce de diamètre (non fournis) directement
dans les goujons. Si la station multiĆaccueil est installée sur un mur pierré
et que les goujons ne sont pas à un emplacement pratique, fixer solideĆ
ment un panneau de contreplaqué de 3/4 de pouce sur les goujons dispoĆ
nibles, et ensuite installer les supports à l'aide de tireĆfond d'un quart de
pouce.
R
tout en assurant l'interface à un réseau local ou à un système
En cas d'installation de station multiĆaccueil sur d'autres types de murs
tels que des blocs de béton de mâchefer, du béton plein ou des cloisons méĆ
talliques, utiliser des boulons ou des vis de 1/4 po (min) et des écrous ou
pièces de fixation adéquats.
Espacement d’installation
Généralités
Les facteurs suivants influencent l'espacement d'installation :
S Hauteur libre (minimum) pour l’installation ou l’enlèvement du ter-
minal.
S Dégagement horizontal (minimum) pour le branchement des câbles
RS485.
S Distance (maximum) entre la prise de courant alternatif et le bloc
d’alimentation.
S Distance (maximum) entre le bloc d’alimentation et la station multi–
accueil.
5
Page 6
Hauteur libre
La Figure 1 illustre l'espacement minimum et maximum entre les supĆ
ports des stations multiĆaccueil (et non entre les stations ellesĆmêmes). Si
les supports sont installés verticalement, les trous inférieurs de chaque
support doivent se trouver à 15 pouces au moins, verticalement, des trous
inférieurs des supports supérieurs ou inférieurs. Ce dégagement est néĆ
cessaire pour permettre l'installation et l'enlèvement du terminal.
Dégagement horizontal
Si des câbles RS485 sont branchés aux stations multiĆaccueil, les trous des
supports d'installation doivent être espacés d'au moins 21 pouces, comme
illustré à la Figure 1. Ce dégagement permet de maintenir 12 pouces enviĆ
ron entre les stations multiĆaccueil, afin de pouvoir brancher et débranchĆ
er les câbles. Puisque les câbles RS485 peuvent être obtenus en diverses
longueurs, le dégagement horizontal maximum n'est limité que par la lonĆ
gueur du câble disponible.
Lorsque les connecteurs d'interface de réseau local situés sur la partie inféĆ
rieure des stations multiĆaccueil sont utilisés, il est possible de rapprocher
de beaucoup (horizontalement) les supports. Dans ce cas, les trous des
supports peuvent être espacés de 10 pouces tout en permettant l'installaĆ
tion et l'enlèvement des stations multiĆaccueil.
Alimentation c.a.
Si des supports pour l'installation des blocs d'alimentation sont utilisés,
s'assurer qu'une alimentation 115 V c.a. (une prise murale standard avec
terre) est suffisamment proche du cordon d'alimentation c.a., dont la lonĆ
gueur est de 6 pi 7 po. Laisser suffisamment de jeu pour que le cordon ne
soit pas tendu et pour ne pas risquer de débrancher l'une ou l'autre extréĆ
mité.
Les deux blocs d'alimentation c.a./c.c. peuvent accepter une tension d'enĆ
trée allant de 90 à 240 V c.a. (de 47 à 63 Hz). Le bloc d'alimentation à sorĆ
tie unique requiert un courant d'entrée de 1,5 A au maximum, tandis que
le bloc d'alimentation à double sortie requiert 3 A environ au maximum.
Il est donc possible qu'un circuit c.a. de 20 ampères puisse alimenter jusĆ
qu'à 48 terminaux sans surcharge.
Câble d'alimentation c.c.
Le câble d'alimentation c.c. reliant le bloc d'alimentation à la station mulĆ
tiĆaccueil mesure 6 pieds. Les connecteurs d'alimentation sont proches du
centre, sous la station multi-accueil. Vérifier que les câbles d'alimentaĆ
tion c.c. peuvent atteindre les deux stations multiĆaccueil avant de fixer au
mur le support d'installation du bloc d'alimentation.
6
Page 7
Connexions finales
Station multi-accueil
La Figure 3 illustre les connecteurs de la station multiĆaccueil et leurs emĆ
placements. Des connecteurs subminiatures D sont utilisés pour la comĆ
munication RS485, tandis que des connecteurs téléphoniques à enclencheĆ
ment servent aux communications par réseau local (ex: Ethernet). Le
câble d'alimentation est muni d'un connecteur rond à trois broches avec
encoche, et comporte une bague vissable.
Une fois l'installation mécanique terminée, effectuer les opérations suiĆ
vantes, dans l'ordre indiqué :
S Brancher tous les câbles de communication.
S Brancher les câbles d’alimentation des stations multi-accueil sur
S Connecter une extrémité des cordons d’alimentation c.a. sur les
S Brancher l’autre extrémité des cordons d’alimentation c.a. dans les
les blocs d’alimentation.
blocs d’alimentation.
prises murales.
7
Page 8
Horizontal
15”
Minimum
Distance
Vertical
(note: can be reduced to 10-inches when using LAN communication)
21”
Minimum
Distance
Figure 1
Minimum Clearances for Mounting Bracket
8
Page 9
Mounting Hole
Vertical Spacing
3-1/2”
Use four 1/4-inch
screws or bolts
(lag screw shown for use in stud wall)
Mounting Holes
16”
on-center
Keyhole Cut-outs
Hang multi dock on these when bracket is secure.
Figure 2
Mounting Bracket Detail
9
Page 10
LAN
Connectors
RS485
Connector
(one on each end of multi dock)
DC Power
Connector
LAN
Connector
Figure 3
Multi Dock Connectors
(bottom view)
10
Page 11
6-3/4”
12-1/4”
4.9”
2-3/4”
2.0”
Mounting Holes
2-inch vertical spacing
2-3/4 inch horizontal spacing
Figure 4
Power Supply Wall Bracket
(NPN: 699-894-002)
11
Page 12
12
Loading...
