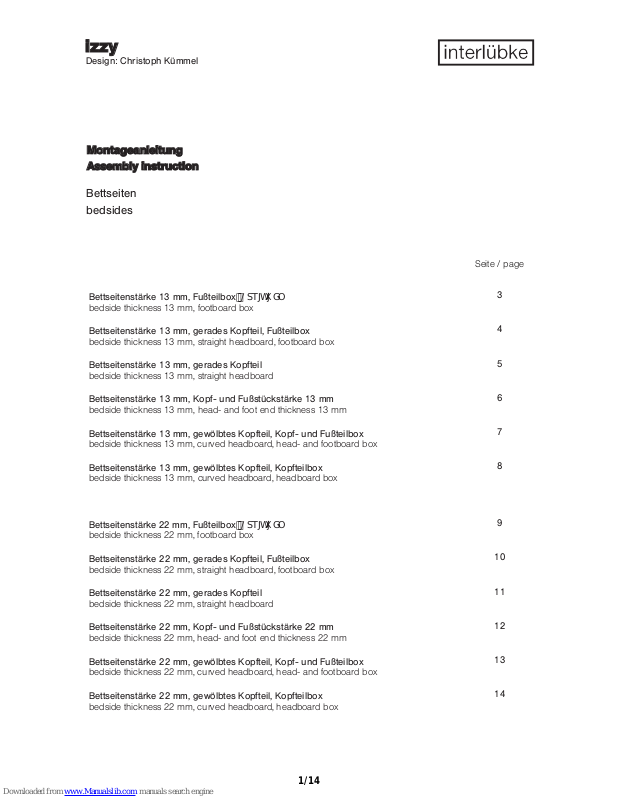

Page 1
izzy
Design: Christoph Kümmel
Seite / page
3
4
5
6
7
8
9
10
11
12
13
14
Montageanleitung
Assembly instruction
Bettseiten
bedsides
Bettseitenstärke 13 mm, Fußteilbox/STJWXjGO
bedside thickness 13 mm, footboard box
Bettseitenstärke 13 mm, gerades Kopfteil, Fußteilbox
bedside thickness 13 mm, straight headboard, footboard box
Bettseitenstärke 13 mm, gerades Kopfteil
bedside thickness 13 mm, straight headboard
Bettseitenstärke 13 mm, Kopf- und Fußstückstärke 13 mm
bedside thickness 13 mm, head- and foot end thickness 13 mm
Bettseitenstärke 13 mm, gewölbtes Kopfteil, Kopf- und Fußteilbox
bedside thickness 13 mm, curved headboard, head- and footboard box
Bettseitenstärke 13 mm, gewölbtes Kopfteil, Kopfteilbox
bedside thickness 13 mm, curved headboard, headboard box
Bettseitenstärke 22 mm, Fußteilbox/STJWXjGO
bedside thickness 22 mm, footboard box
Bettseitenstärke 22 mm, gerades Kopfteil, Fußteilbox
bedside thickness 22 mm, straight headboard, footboard box
Bettseitenstärke 22 mm, gerades Kopfteil
bedside thickness 22 mm, straight headboard
Bettseitenstärke 22 mm, Kopf- und Fußstückstärke 22 mm
bedside thickness 22 mm, head- and foot end thickness 22 mm
Bettseitenstärke 22 mm, gewölbtes Kopfteil, Kopf- und Fußteilbox
bedside thickness 22 mm, curved headboard, head- and footboard box
Bettseitenstärke 22 mm, gewölbtes Kopfteil, Kopfteilbox
bedside thickness 22 mm, curved headboard, headboard box
1/14
Page 2
Bitte montieren Sie die Möbel nach den Hinweisen in
der Aufbauanleitung und den Aufklebern auf den
Möbeln. Beachten Sie auch die in der Aufbauanleitung angegebenen Maße der Befestigungsmateralien. Prüfen Sie sorgfältig, ob die von uns mitgelieferten
Schrauben und Universaldübel für die bauseits
vorhandene Beschaffenheit der Zimmerwand ausreichend sind. Im Zweifelsfall den baulichen
Gegebenheiten entsprechende Schrauben oder
Dübel verwenden oder andere, sichere Befestigungsart wählen.
Überzeugen Sie sich gewissenhaft vom festen Sitz
aller einzelnen Verankerungen. Aufgeklebte
Sicherheitsbestimmungen beachten. Elektroanschlüsse nur nach gültigen VDE-Bestimmungen
vornehmen. Für nicht vorschriftsmäßig aufgebaute
Möbel übernehmen wir keine Haftung. Wichtiger
Hinweis für den Benutzer der Möbel: Bitte alle Befestigungen von Zeit zu Zeit prüfen. Der Inhalt der
Beschlagtüten ist standardisiert und gilt für
verschiedene Typen. Von Fall zu Fall können
einzelne Beschläge oder Schrauben übrigbleiben.
Alle interlübke-Produkte erfüllen hohe Qualitätsanforderungen. Grundstoffe wie Trägermaterialien oder
Lacke entsprechen und unterschreiten den bei
Drucklegung gültigen deutschen Emissions-
Verordnungen.
It is imperative that the enclosed assembly instructions
and attached safety stickers are followed carefully.
Particular care must be taken to ensure that the condition of the wall to which the furniture is attached on site
is capable of accepting the enclosed screws and
rawplugs. In case of doubt other screws and rawplugs
corresponding to the material of the construction or
alternative fixing parts should be used. Please follow
safety instructions carefully. No liability is accepted for
non compliance with instructions. To user of furniture:
please test security of wall fixings from time to time.
The contents of the fitting bags have been standardised to be useable for a varlety of types. From time to
time therefore it is possible that one or two items may
be left over.
All interlübke products are produced to the highest
technical specifications. All raw materials and lacquers
used meet the stringent German environmental control
regulations.

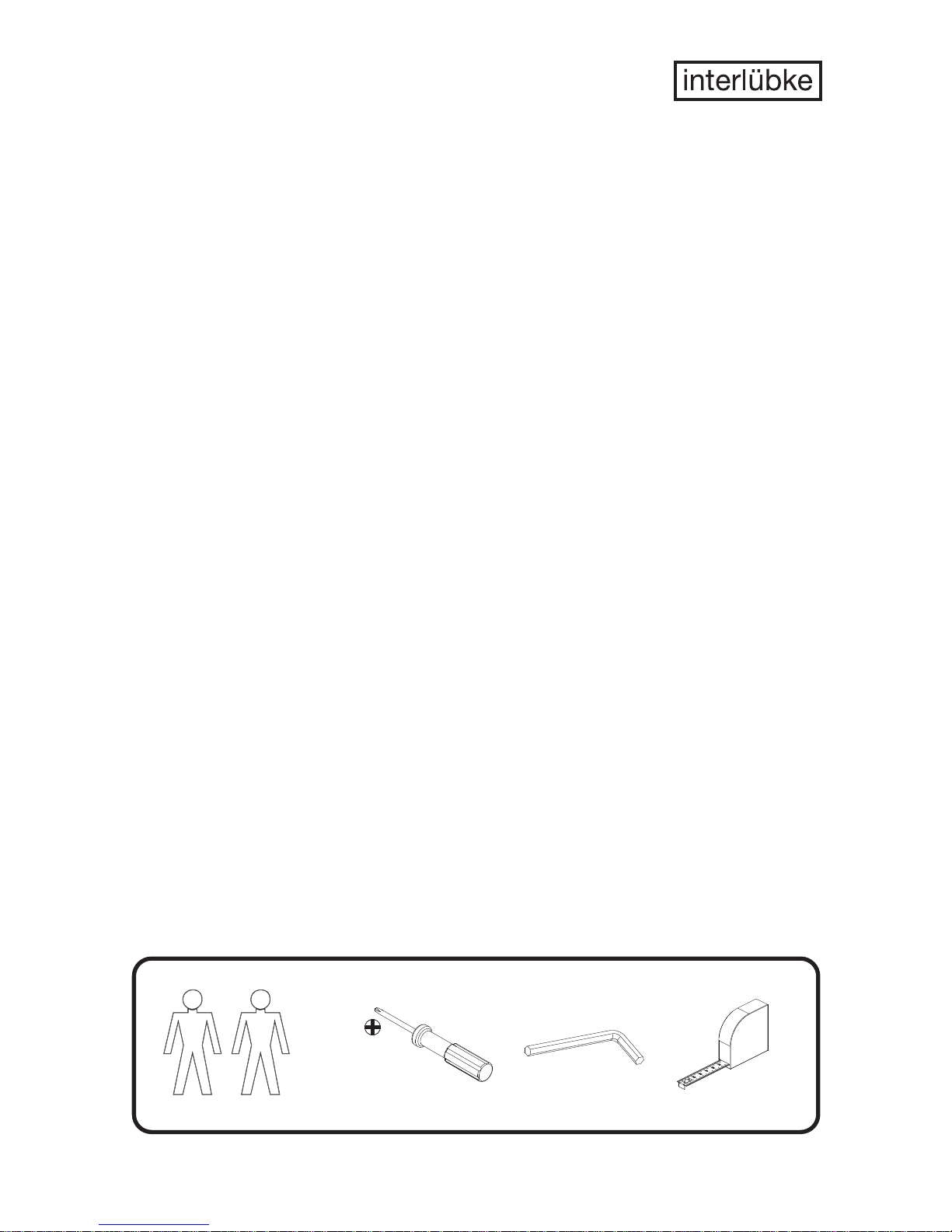

SW 4
PZ 2
SW 5
izzy
Design: Christoph Kümmel
2/14

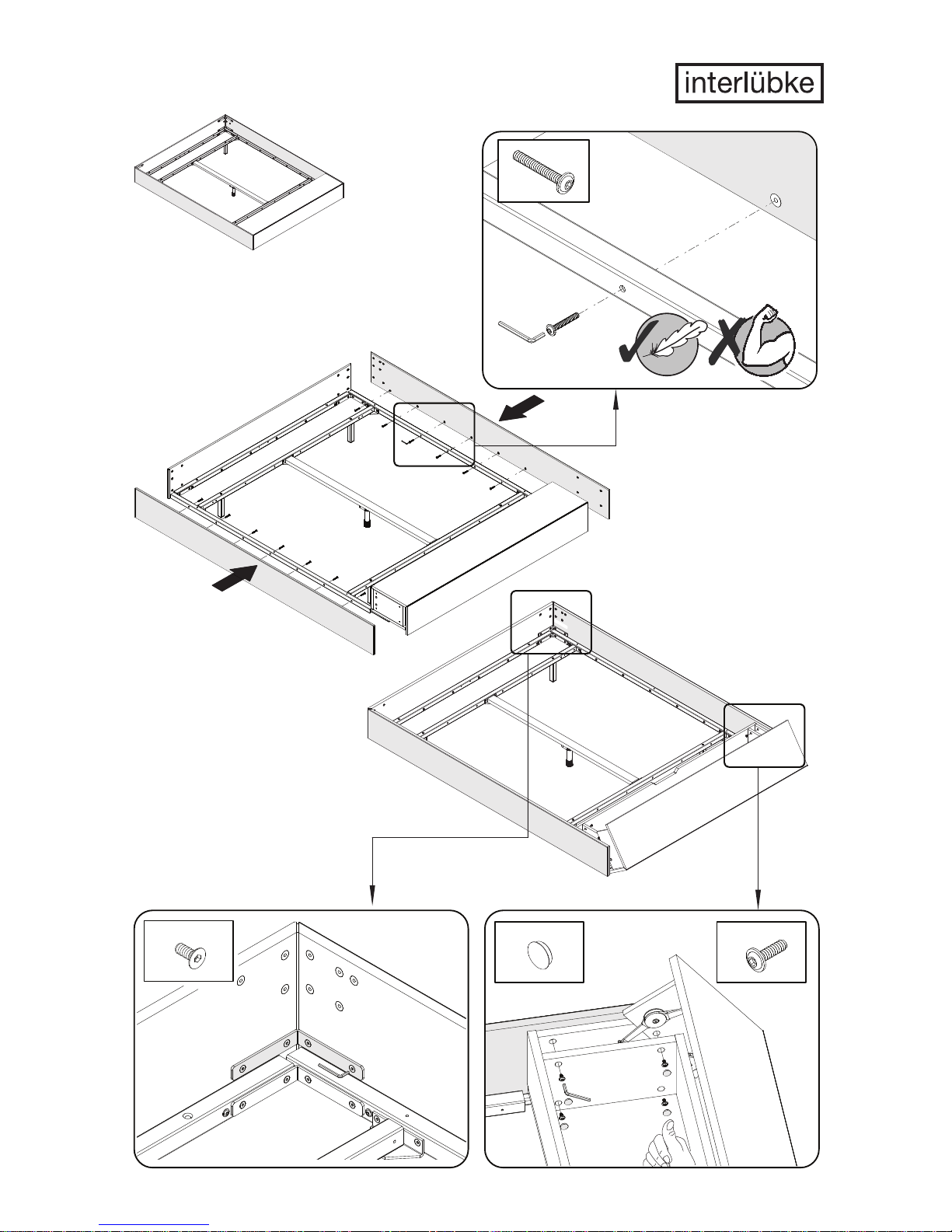

Page 3
SW 4
izzy
T1521MO
M6 x 40
M6 x 12
SW 4
M6 x 10
SW 4
3/14

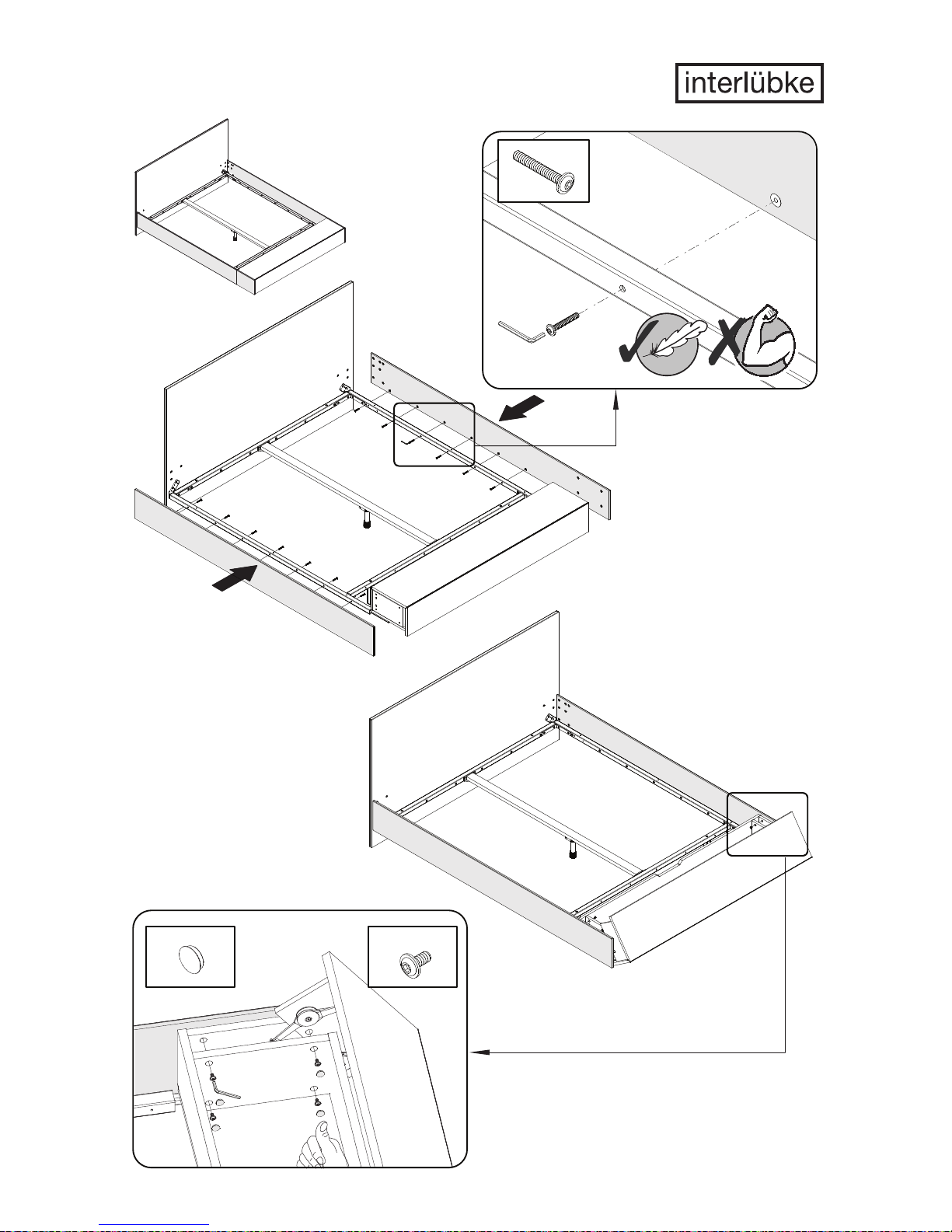

Page 4
SW 4
izzy
T1561MO
M6 x 40
M6 x 12
SW 4
4/14

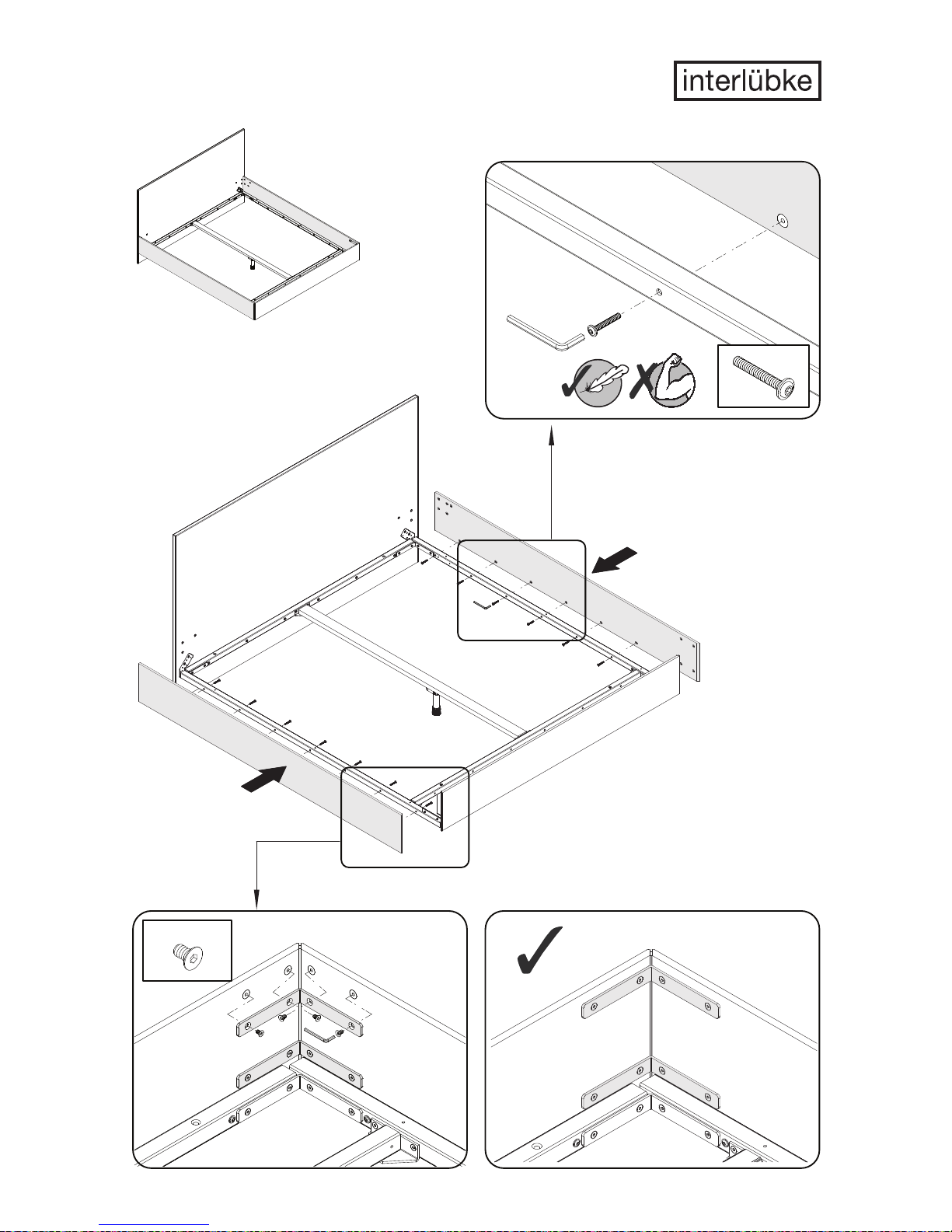

Page 5
M6 x 40
M6 x 10
SW 4
izzy
T1551MO
SW 4
5/14

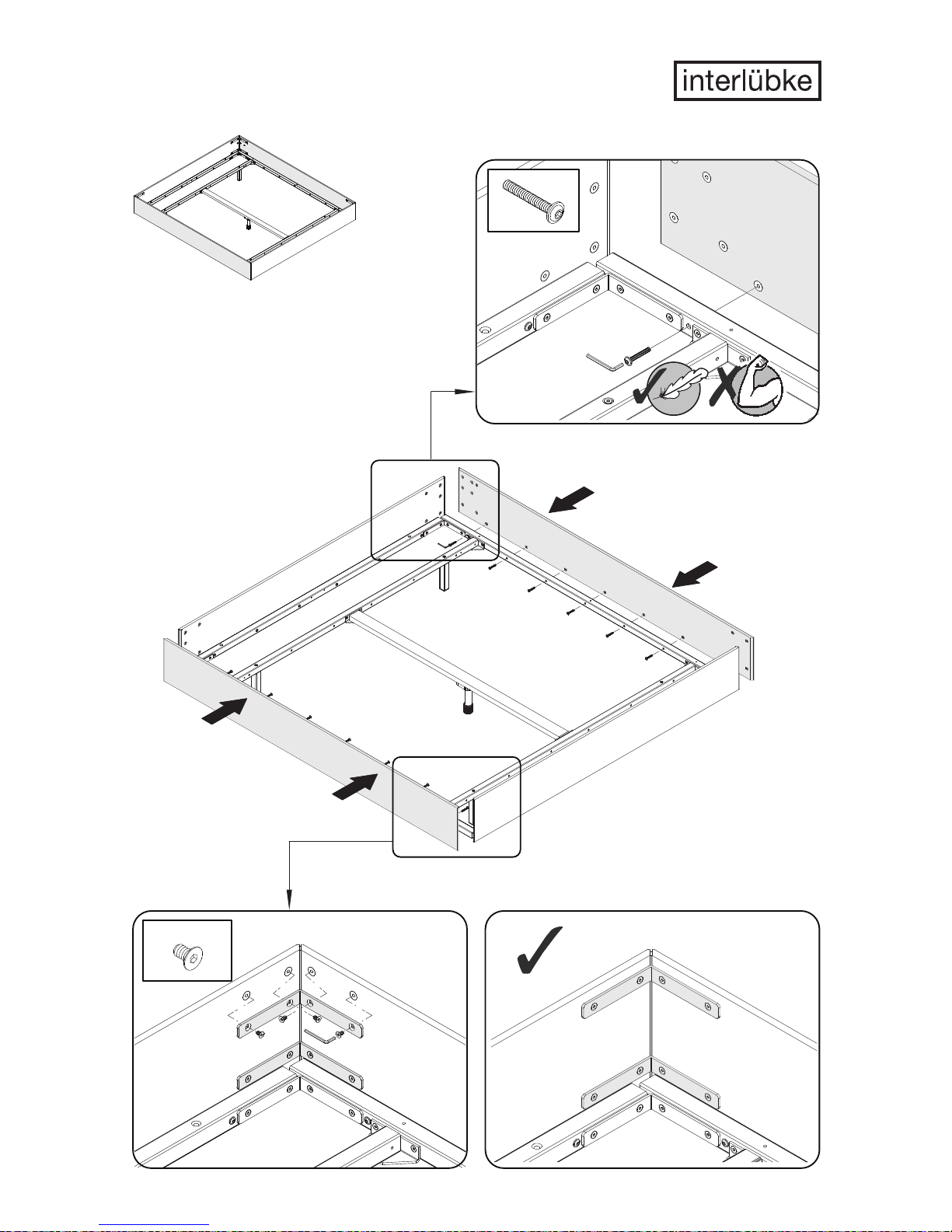

Page 6
M6 x 10
SW 4
SW 4
izzy
T1511MO
M6 x 40
6/14

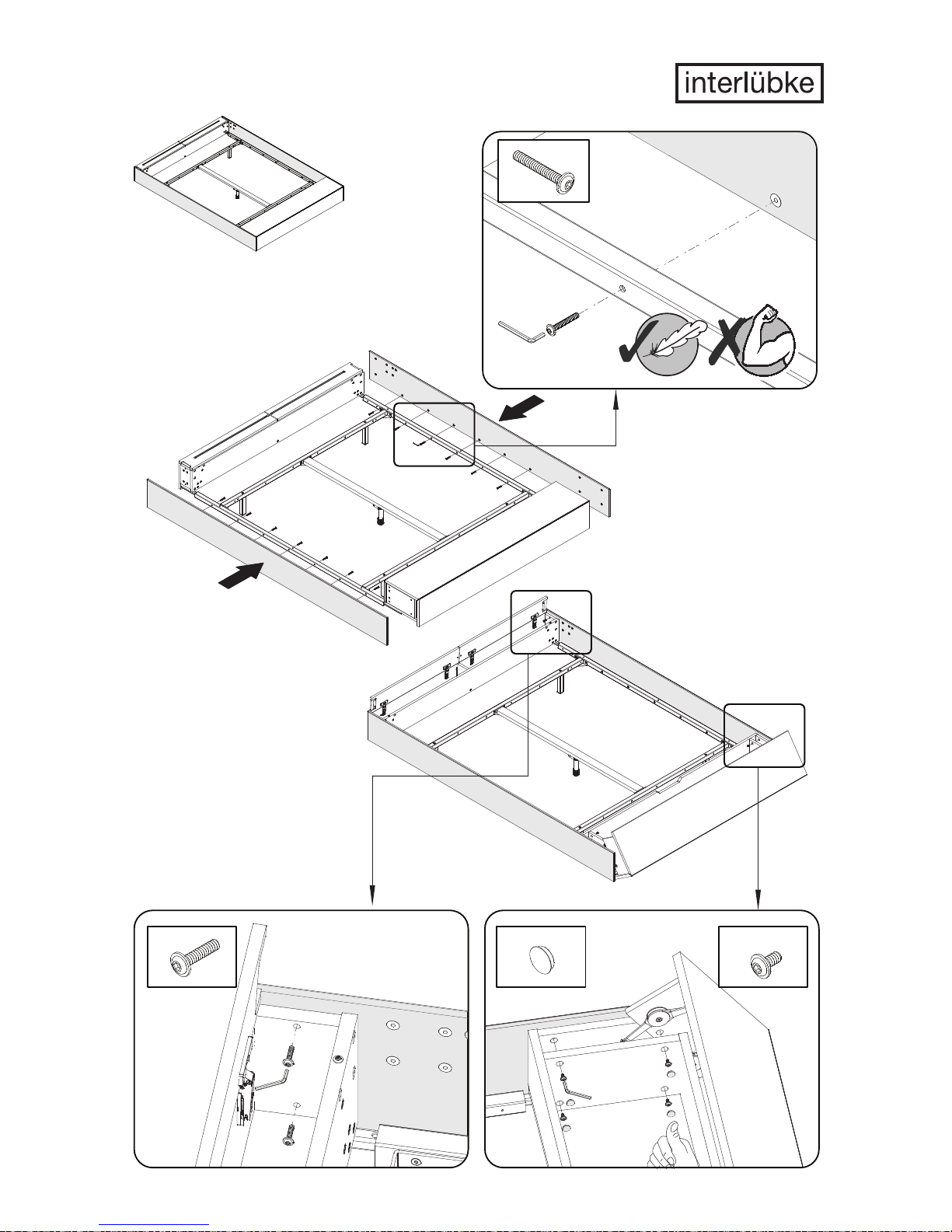

Page 7
M6 x 25
M6 x 12
SW 4
SW 4
SW 4
izzy
T1541MO
M6 x 40
7/14

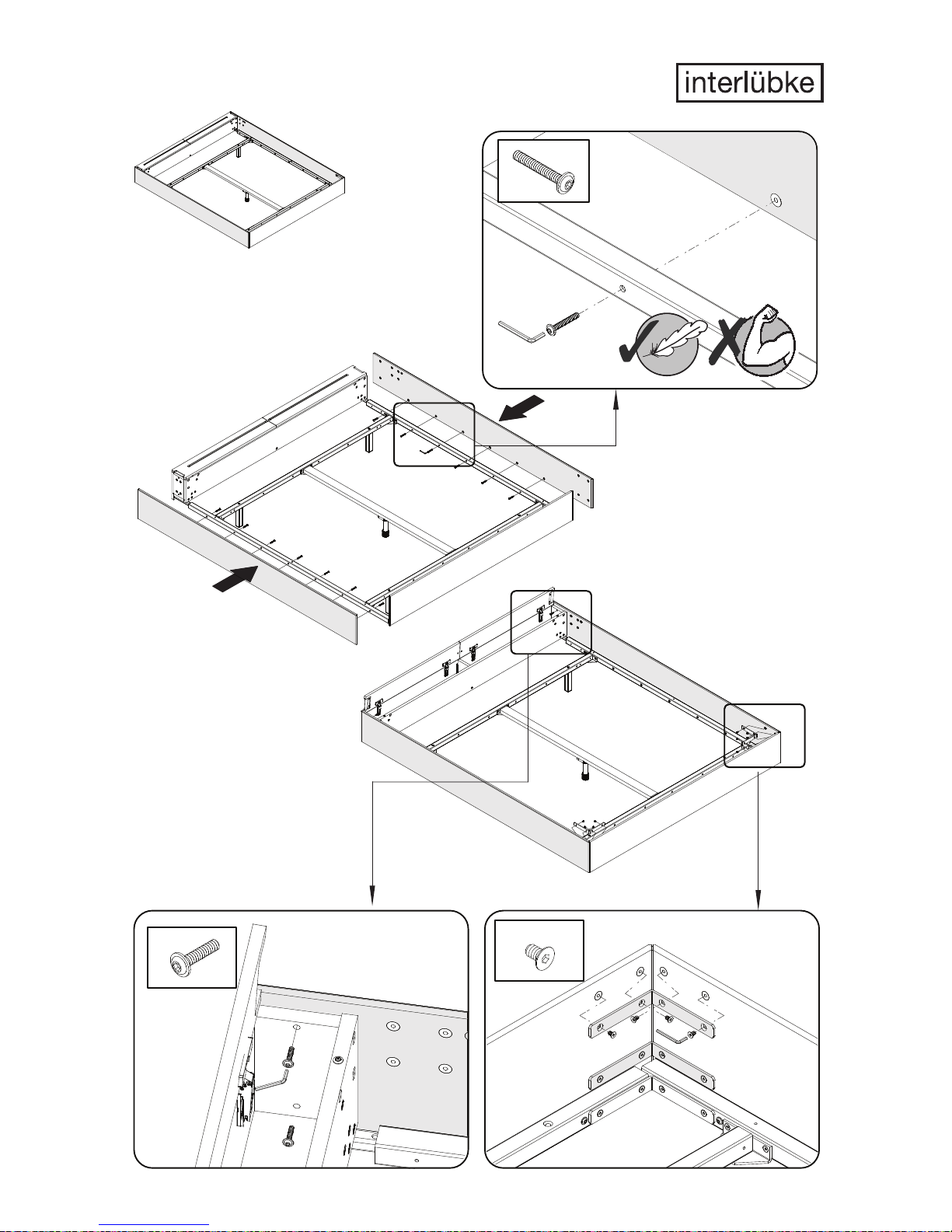

Page 8
M6 x 25
SW 4
SW 4
izzy
T1531MO
M6 x 40
M6 x 10
SW 4
8/14

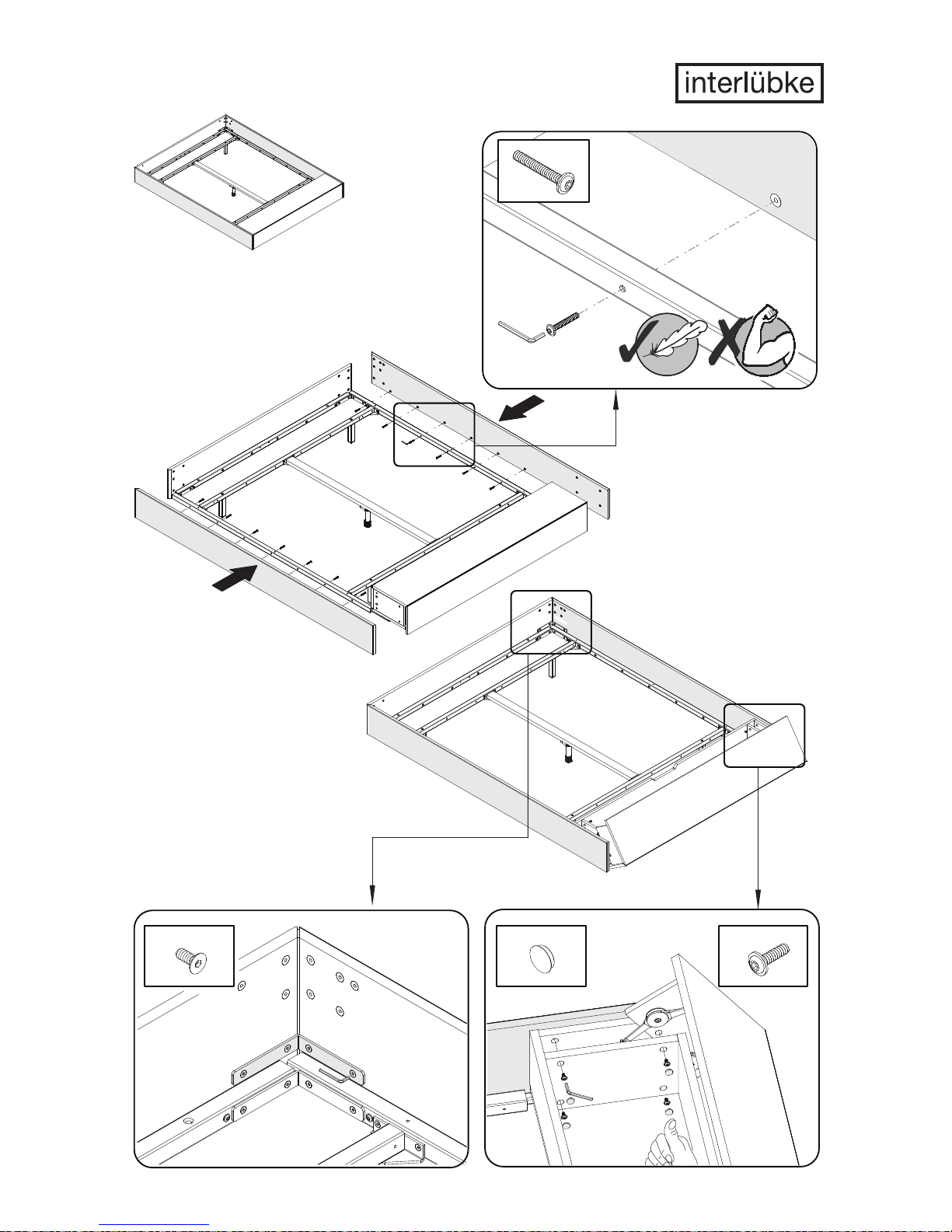

Page 9
SW 4
izzy
T1522MO
M6 x 45
M6 x 20
SW 4
M6 x 14
SW 4
9/14

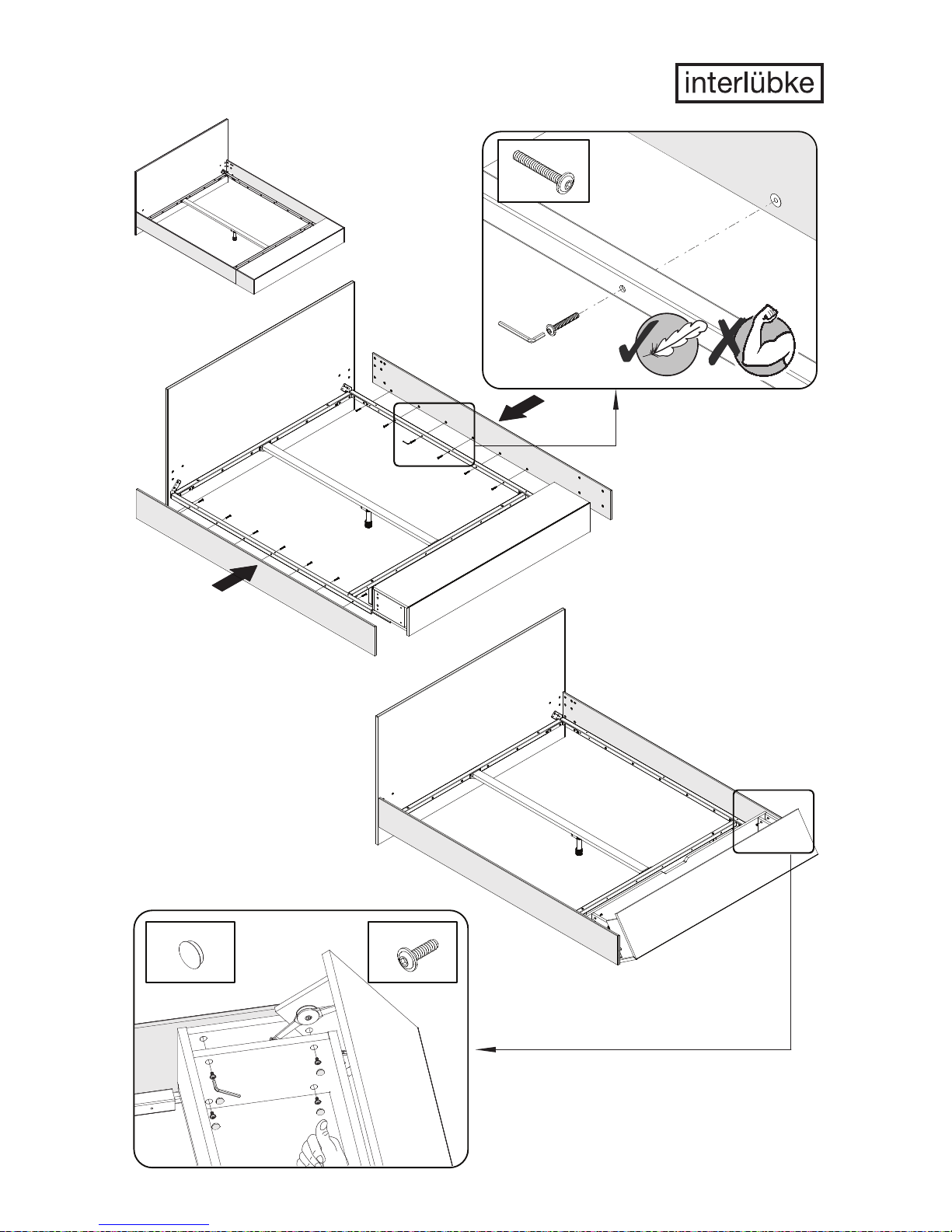

Page 10
SW 4
izzy
T1562MO
M6 x 45
M6 x 20
SW 4
10/14

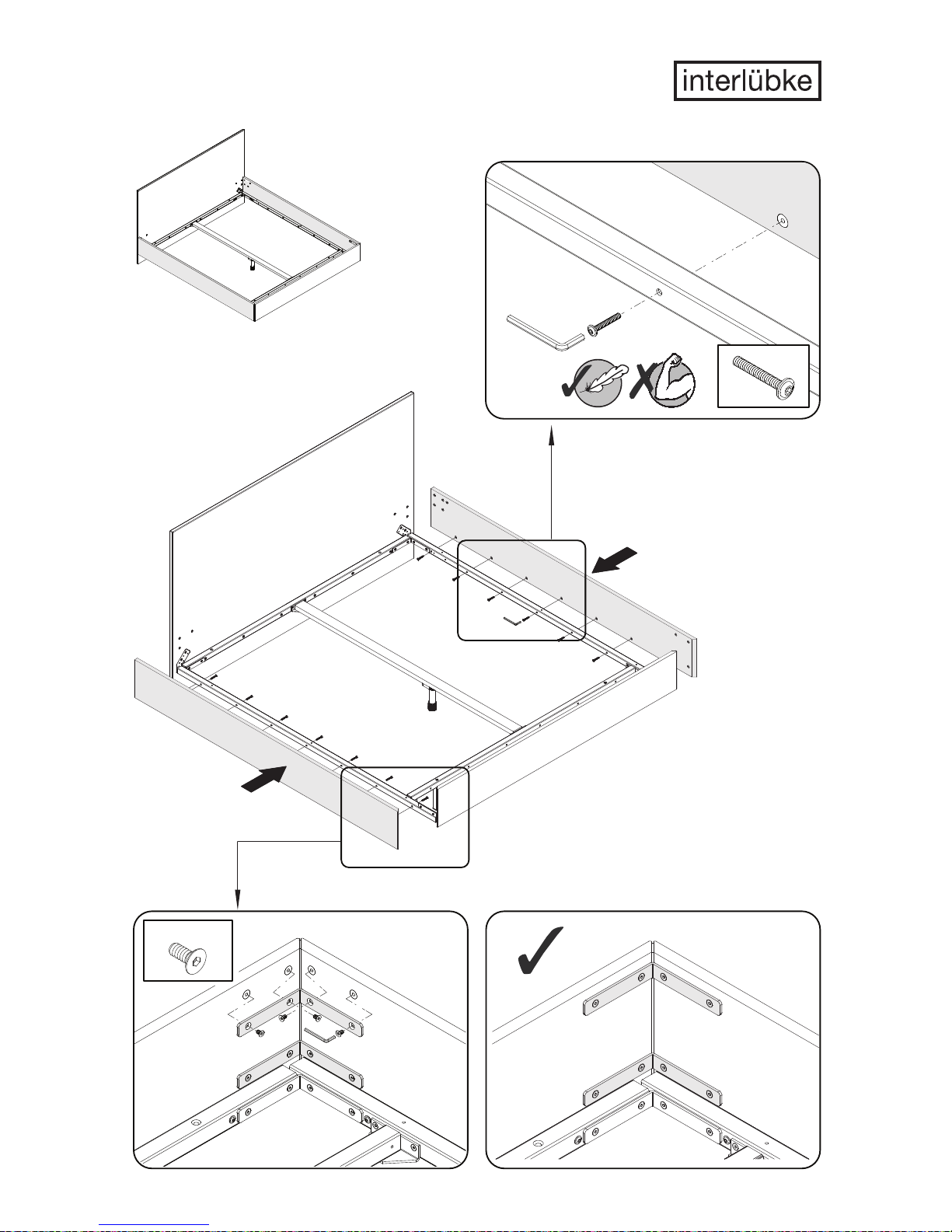

Page 11
M6 x 45
SW 4
izzy
T1552MO
M6 x 14
SW 4
11/14
Page 12
izzy
T1512MO
SW 4
M6 x 45
M6 x 14
SW 4
12/14
Page 13
M6 x 30
M6 x 20
SW 4
SW 4
izzy
T1542MO
M6 x 45
SW 4
13/14

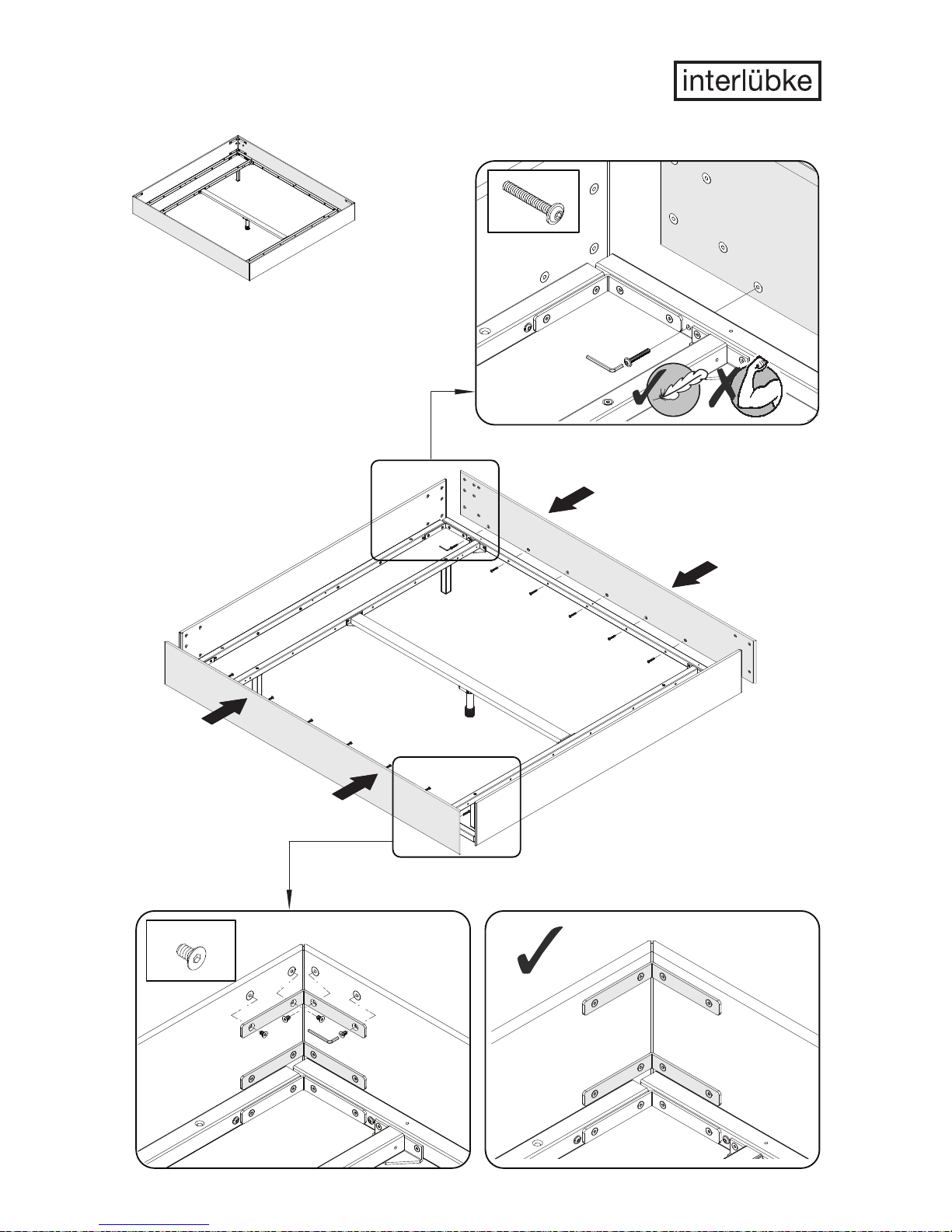

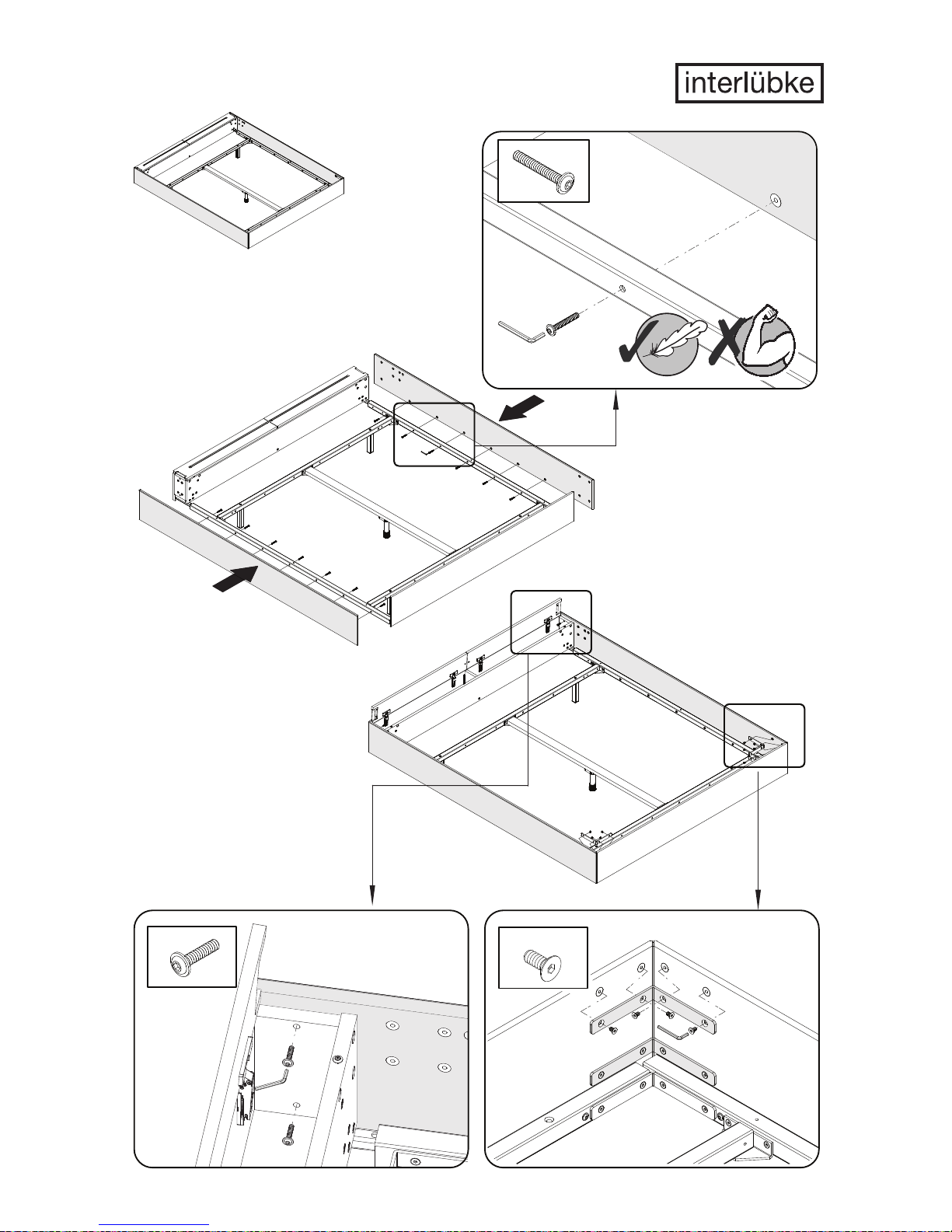

Page 14
SW 4
izzy
T1532MO
M6 x 45
M6 x 14
M6 x 30
SW 4
SW 4
14/14
