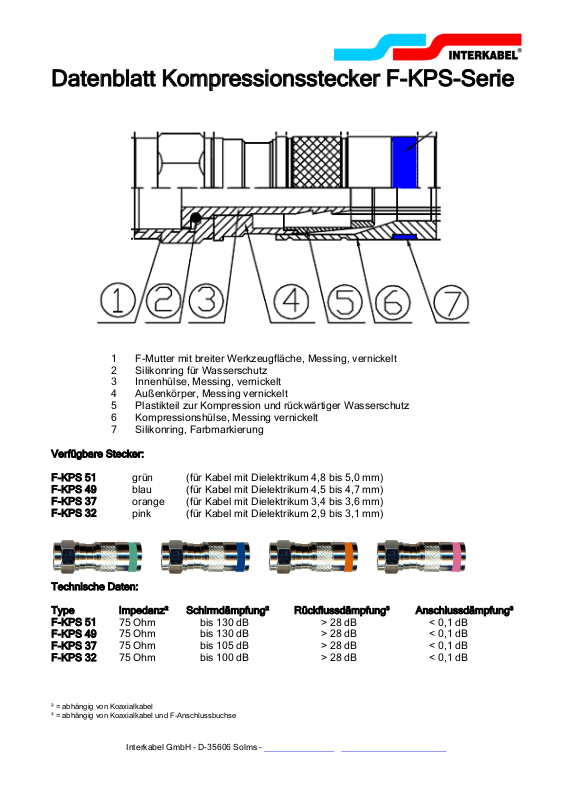

Datenblatt Kompressionsstecker F-KPS-Serie
1 F-Mutter mit breiter Werkzeugfläche, Messing, vernickelt
2 Silikonring für Wasserschutz
3 Innenhülse, Messing, vernickelt
4 Außenkörper, Messing vernickelt
5 Plastikteil zur Kompression und rückwärtiger Wasserschutz
6 Kompressionshülse, Messing vernickelt
7 Silikonring, Farbmarkierung
Verfügbare Stecker:
F-KPS 51 grün (für Kabel mit Dielektrikum 4,8 bis 5,0 mm)
F-KPS 49 blau (für Kabel mit Dielektrikum 4,5 bis 4,7 mm)
F-KPS 37 orange (für Kabel mit Dielektrikum 3,4 bis 3,6 mm)
F-KPS 32 pink (für Kabel mit Dielektrikum 2,9 bis 3,1 mm)
Technische Daten:
Type Impedanz² Schirmdämpfung² Rückflussdämpfung³ Anschlussdämpfung³
F-KPS 51 75 Ohm bis 130 dB > 28 dB < 0,1 dB
F-KPS 49 75 Ohm bis 130 dB > 28 dB < 0,1 dB
F-KPS 37 75 Ohm bis 105 dB > 28 dB < 0,1 dB
F-KPS 32 75 Ohm bis 100 dB > 28 dB < 0,1 dB
² = abhängig von Koaxialkabel
³ = abhängig von Koaxialkabel und F-Anschlussbuchse
Interkabel GmbH - D-35606 Solms –
