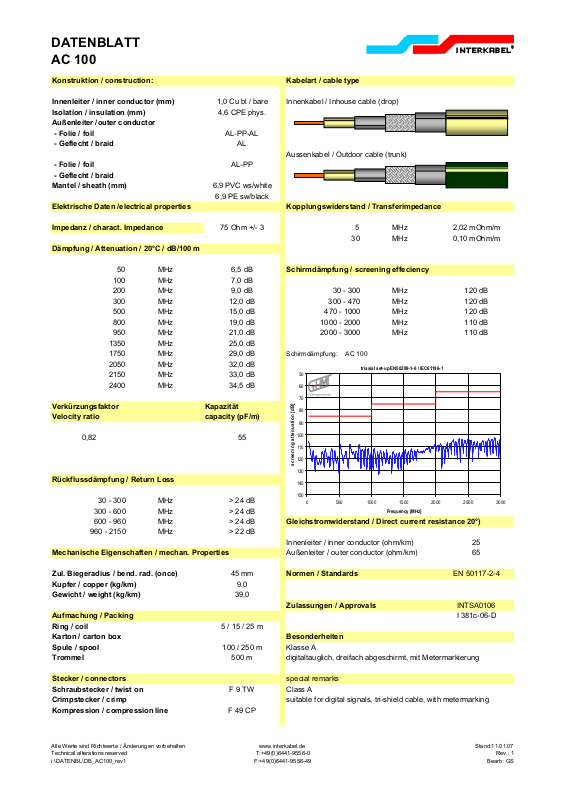

DATENBLATT
AC 100

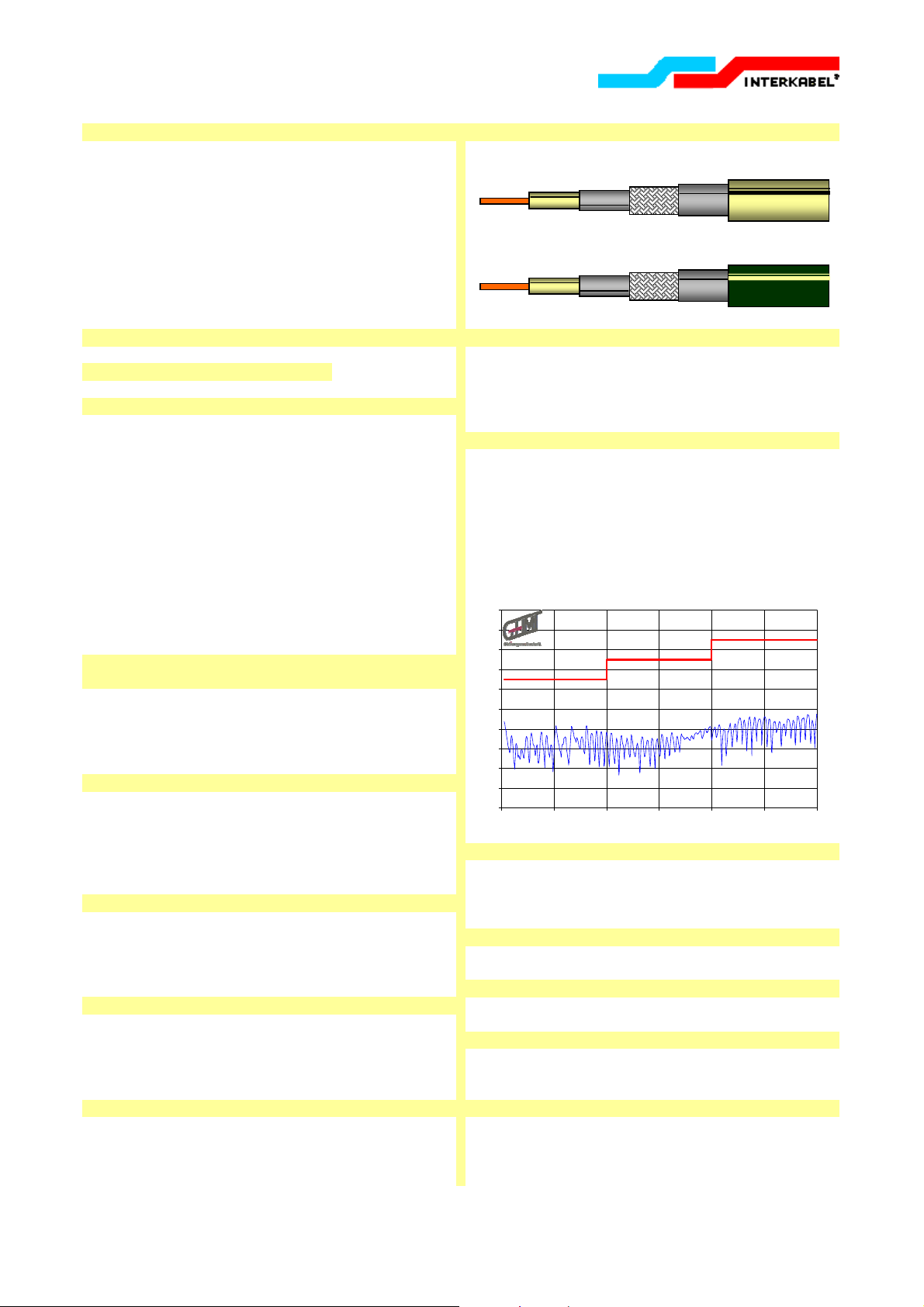

Konstruktion / construction: Kabelart / cable type
Innenleiter / inner conductor (mm) 1,0 Cu bl / bare Innenkabel / Inhouse cable (drop)
Isolation / insulation (mm) 4,6 CPE phys.
Außenleiter /outer conductor
- Folie / foil AL-PP-AL
- Geflecht / braid AL
Aussenkabel / Outdoor cable (trunk)
- Folie / foil AL-PP
- Geflecht / braid
Mantel / sheath (mm) 6,9 PVC ws/white
6,9 PE sw/black
Elektrische Daten /electrical properties Kopplungswiderstand / Transferimpedance
Impedanz / charact. Impedance 75 Ohm +/- 3 5 MHz 2,02 mOhm/m
30 MHz 0,10 mOhm/m
Dämpfung / Attenuation / 20°C / dB/100 m
50 MHz 6,5 dB Schirmdämpfung / screening effeciency
100 MHz 7,0 dB
200 MHz 9,0 dB 30 - 300 MHz 120 dB
300 MHz 12,0 dB 300 - 470 MHz 120 dB
500 MHz 15,0 dB 470 - 1000 MHz 120 dB
800 MHz 19,0 dB 1000 - 2000 MHz 110 dB
950 MHz 21,0 dB 2000 - 3000 MHz 110 dB
1350 MHz 25,0 dB
1750 MHz 29,0 dB
2050 MHz 32,0 dB
2150 MHz 33,0 dB
2400 MHz 34,5 dB
Verkürzungsfaktor Kapazität
Velocity ratio capacity (pF/m)
0,82 55
Rückflussdämpfung / Return Loss
30 - 300 MHz > 24 dB
300 - 600 MHz > 24 dB
600 - 960 MHz > 24 dB Gleichstromwiderstand / Direct current resistance 20°)
960 - 2150 MHz > 22 dB
Mechanische Eigenschaften / mechan. Properties Außenleiter / outer conductor (ohm/km) 65
Schirmdämpfung: AC 100
50
60
70
80
90
100
110
120
screening attenuation [dB]
130
140
150
0 500 1000 1500 2000 2500 3000
triaxial set-up EN50289-1-6 / IEC61196-1
Frequency [MHz]
Innenleiter / inner conductor (ohm/km) 25
Zul. Biegeradius / bend. rad. (once) 45 mm Normen / Standards EN 50117-2-4
Kupfer / copper (kg/km) 9,0
Gewicht / weight (kg/km) 39,0
Zulassungen / Approvals INTSA0106
Aufmachung / Packing I 381c-06-D
Ring / coil 5 / 15 / 25 m
Karton / carton box Besonderheiten
Spule / spool 100 / 250 m Klasse A
Trommel 500 m digitaltauglich, dreifach abgeschirmt, mit Metermarkierung
Stecker / connectors special remarks
Schraubstecker / twist on F 9 TW Class A
Crimpstecker / crimp suitable for digital signals, tri-shield cable, with metermarking
Kompression / compression line F 49 CP
Alle Werte sind Richtwerte / Änderungen vorbehalten
Technical alterations reserved
i:\DATENBL\DB_AC100_rev1
www.interkabel.de
T:+49(0)6441-9556-0
F:+49(0)6441-9556-49
Stand:11.01.07
Bearb: GS
Rev.: 1
