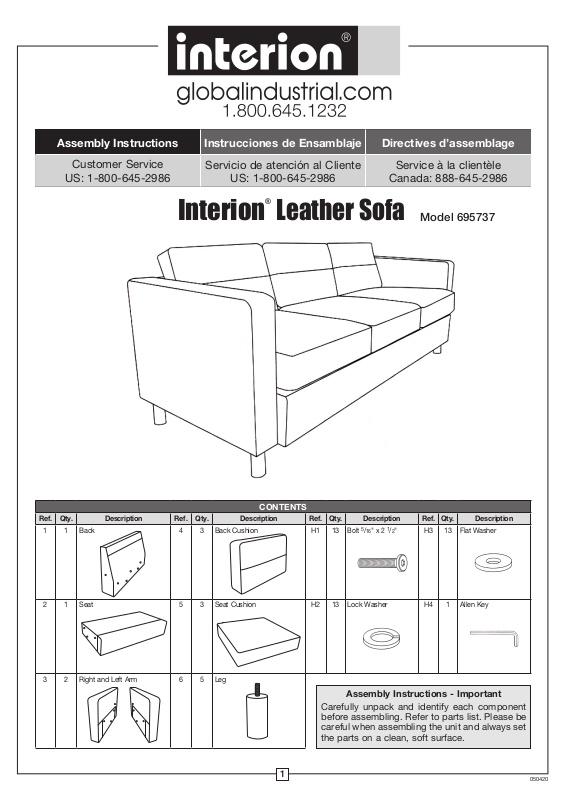

Assembly Instructions Instrucciones de Ensamblaje Directives d’assemblage
Customer Service
US: 1-800-645-2986
Servicio de atención al Cliente
US: 1-800-645-2986
Interion® Leather Sofa
Service à la clientèle
Canada: 888-645-2986
Model 695737
CONTENTS
Ref. Qty. Description Ref. Qty. Description Ref. Qty. Description Ref. Qty. Description
1 1 Back 4 3 Back Cushion H1 13
2 1 Seat 5 3 Seat Cushion H2 13 Lock Washer H4 1 Allen Key
3 2 Right and Left Arm 6 5 Leg
1
Bolt 5/16" x 2 1/2"
Assembly Instructions - Important
Carefully unpack and identify each component
before assembling. Refer to parts list. Please be
careful when assembling the unit and always set
the parts on a clean, soft surface.
H3 13 Flat Washer
050420
Interion® Leather Sofa
Assembly Instructions
Lay the seat back cushion on the assembly surface. Place
the seat bottom at a 90 degree angle. Align holes and attach
both sections together using screw H1 and washers H2 & H3.
1 2
1
Align the left arm and attach using screw and washers
H2 & H3.
2
H4
H1
H2
H3
Align the right arm and attach using screw and washers
H2 & H3.
Turn each leg clockwise until it is tight and secure
H4
2
1
H1
3
H3
H2
3
3
H3
H2
H1
H4
2
4
6
1
Place seat and back cushions on to the chair
5
4
5
2
Assembly Instructions Instrucciones de Ensamblaje Directives d’assemblage
Customer Service
US: 1-800-645-2986
Servicio de atención al Cliente
US: 1-800-645-2986
Service à la clientèle
Canada: 888-645-2986
Sofá Interion® de cuero
Modelo 695737
CONTENIDO
Ref. Cant. Descripción Ref. Cant. Descripción Ref. Cant. Descripción Ref. Cant. Descripción
1 1 Espalda 4 3 Cojín de respaldo H1 13
2 1 Asiento 5 3 Cojín de asiento H2 13 Arandela de
3 2 Brazo derecho e izquierdo 6 5 Pierna
Desempaque e identifique cuidadosamente cada
componente antes de ensamblar. Consulte la lista de
piezas. Tenga cuidado al ensamblar la unidad y siempre
coloque las piezas en una superficie limpia y suave.
1
Perno 5/16" x 2 1/2"
seguridad
Instrucciones de montaje: Importante
H3 13 Arandela plana
H4 1 Llave Allen
050420
Sofá Interion® de cuero
Instrucciones de Ensamblaje
Coloque el cojín del respaldo en la superficie de montaje.
Coloque la parte inferior del asiento en un ángulo de 90
grados. Alinee los orificios y fije ambas secciones con el
tornillo H1 y las arandelas H2 y H3.
1
1
Alinee el brazo izquierdo y fíjelo con tornillos y
arandelas H2 y H3.
2
H4
H1
H2
H3
Alinee el brazo derecho y fíjelo con tornillos y arandelas
H2 y H3.
2
Gire cada pata en sentido horario hasta que quede apretada
y segura.
H4
2
1
H1
3
H3
H2
3
3
H3
H2
H1
H4
2
4
6
1
Coloque los cojines del asiento y el respaldo sobre la silla.
5
4
5
2
Assembly Instructions Instrucciones de Ensamblaje Directives d’assemblage
Customer Service
US: 1-800-645-2986
Canapé en cuir Interion®
Servicio de atención al Cliente
US: 1-800-645-2986
Service à la clientèle
Canada: 888-645-2986
Model 695737
CONTENU
Réf. Qté. Description Réf. Qté. Description Réf. Qté. Description Réf. Qté. Description
1 1 Dossier 4 3 Coussin de dossier H1 13
2 1 Siège 5 3 Coussin de siège H2 13 Rondelle de blocage H4 1 Clé Allen
3 2 Bras droit et gauche 6 5 Jambe
1
Boulon 5/16 po x
2½ po
Instructions de montage - Important
Déballez et identifiez soigneusement chaque
composant avant l'assemblage. Consultez la liste des
pièces. Soyez prudent lors de l'assemblage et placez
toujours les pièces sur une surface propre et douce.
H3 13 Rondelle plate
050420
Canapé en cuir Interion
®
Directives d’assemblage
Posez le coussin de dossier sur la surface de montage. Placez
le bas du siège à un angle de 90 degrés. Alignez les trous et
fixez les deux sections ensemble à l'aide de la vis H1 et des
rondelles H2 et H3.
1 2
1
Alignez le bras gauche et fixez-le à l'aide de vis et des
rondelles H2 et H3.
2
H4
H1
H2
H3
Alignez le bras droit et fixez-le à l'aide de vis et des
rondelles H2 et H3.
Tournez chaque jambe dans le sens horaire jusqu'à ce qu'elle
soit serrée et sécurisée.
H4
2
1
H1
3
H3
H2
3
3
H3
H2
H1
H4
2
4
6
1
Placez les coussins d'assise et de dossier sur la chaise.
5
4
5
2
