СПЛИТ – СИСТЕМЫ ХОЛОДИЛЬНЫЕ

СЕРИЙ М, FT, T, GT, GTFT

Паспорт

Руководство по эксплуатации

Волжск

2019

2

ВНИМАНИЕ!

ПЕРЕД ЭКСПЛУАТАЦИЕЙ ИЗДЕЛИЯ ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С

НАСТОЯЩИМ РУКОВОДСТВОМ.

НАДЕЖНАЯ, ЭКОНОМИЧНАЯ И БЕЗОПАСНАЯ РАБОТА ИЗДЕЛИЯ ЗАВИСИТ ОТ

СОБЛЮДЕНИЯ ПРИВЕДЕННЫХ В РУКОВОДСТВЕ УКАЗАНИЙ.

Температурный режим эксплуатации во внешней среде от 12 до 32 С серий М, FT, T, GT,

GTFT, и до 50 С серии Т.

Установки не предназначены для холодильной обработки продуктов.

1. Общие сведения об изделии

1.1. Сплит системы холодильные (далее установки) предназначены для создания холода в

камерах, теплоизолированных от внешней среды, с сопротивлением теплопередачи не хуже:

- для низкотемпературных камер –4,0 м2хК \ Вт.

- для среднетемпературных камер –3,1 м2хК \Вт.

предназначенных для кратковременного хранения продуктов. Разница температур загружаемых

продуктов должна отличаться от поддерживаемой в камере температуры не более чем на 5С.

1.2.Условные обозначения холодильных установок:
"СМ" – coldmachine (агрегат и воздухоохладитель раздельно);
"L" - низкотемпературная холодильная установка;
"М" - среднетемпературная холодильная установка;

1.3.Установки серий М, GT, FT, GTFT изготовлены в климатическом исполнении «У» категории

размещения 3 по ГОСТ15150 для работы при температуре окружающего воздуха от 12 до 32С. и
относительной влажности воздуха от 80% до 55%. Серия Т может эксплуатироваться при

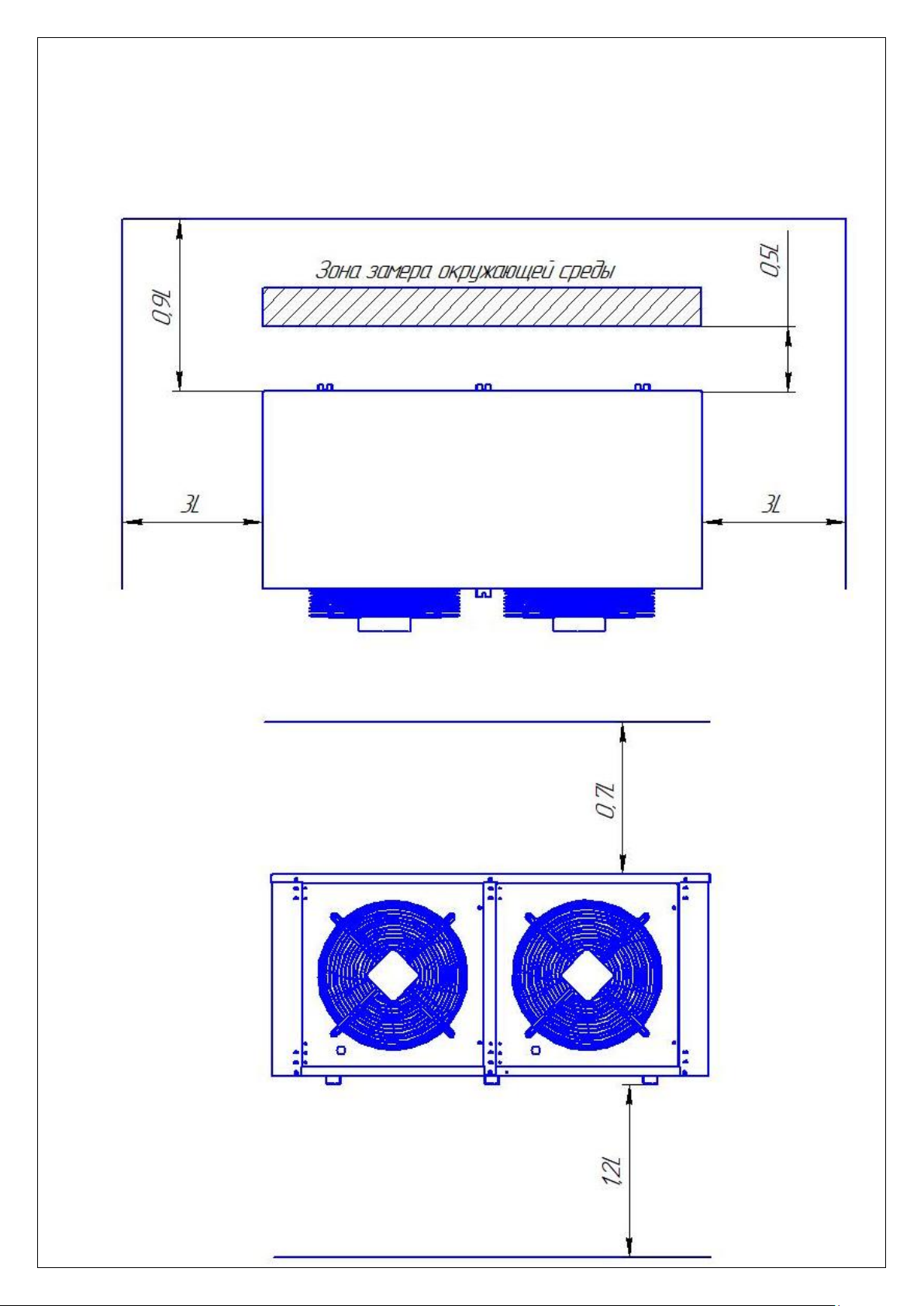

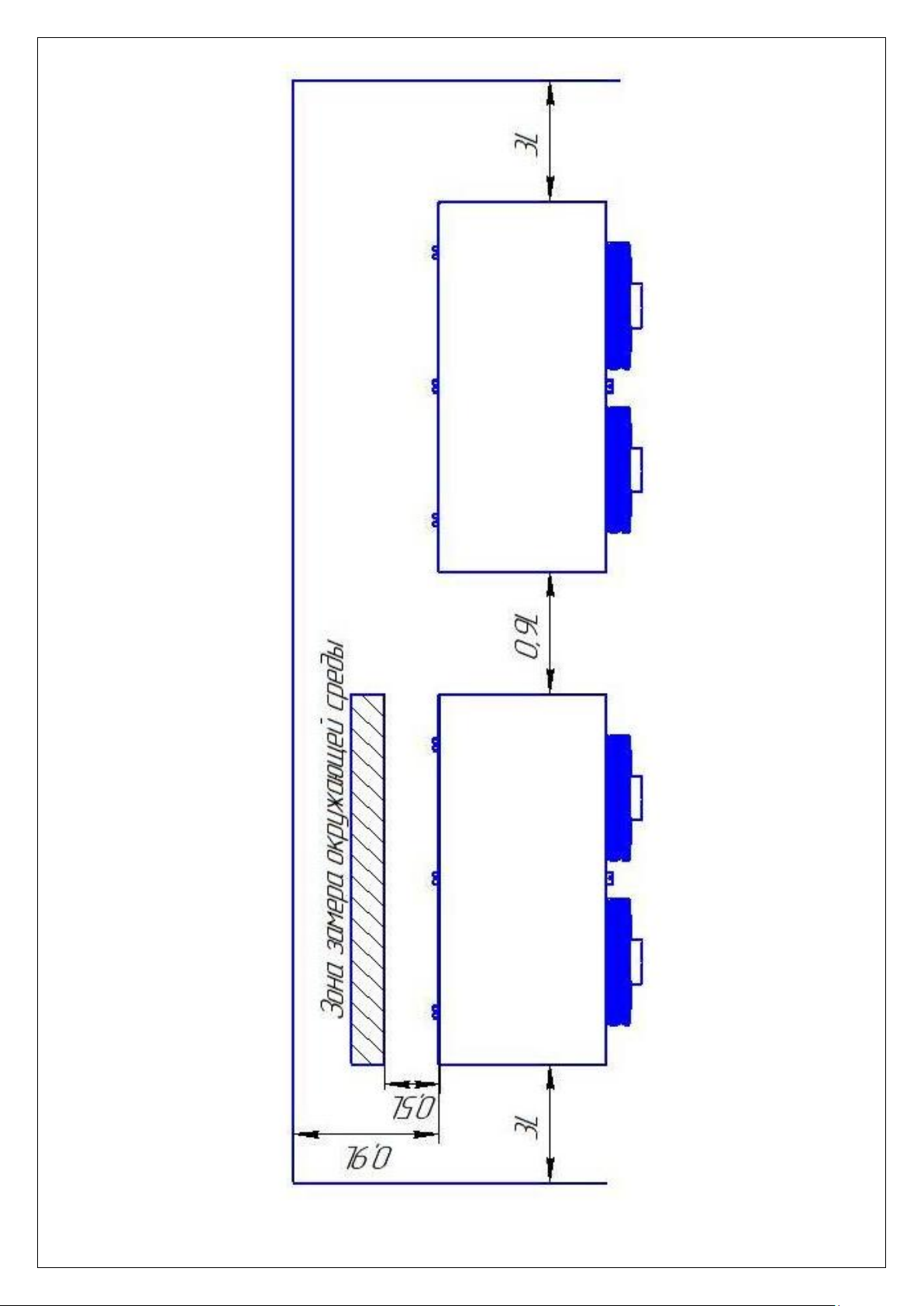

температуре окружающей среды до 50 0С. Температура окружающей среды замеряется согласно

приложения № 7.

1.4.Адрес предприятия изготовителя: 425000, Республика Марий Эл, г. Волжск, Мамасево, 1,

ООО "ПК «Интерколд».

3

№

п/п

Наименование

Примечание

1

Паспорт, руководство по эксплуатации

1 2

Агрегат в сборе

1

3

Воздухоохладитель в сборе

1

4

Щит управления Воздухоохладителя
(холодильной машиной)

1

5

Упаковка

1

2. Технические характеристики

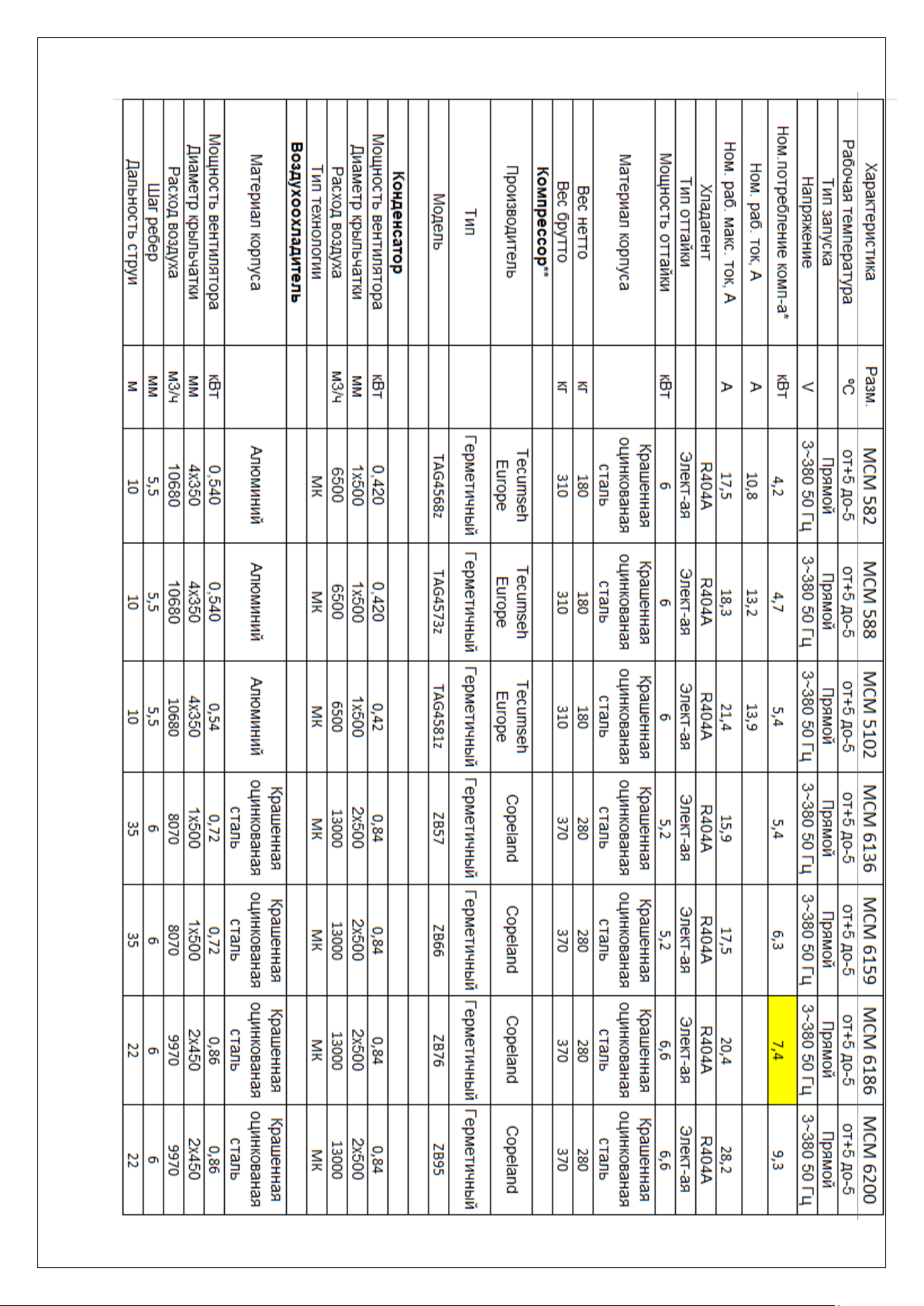

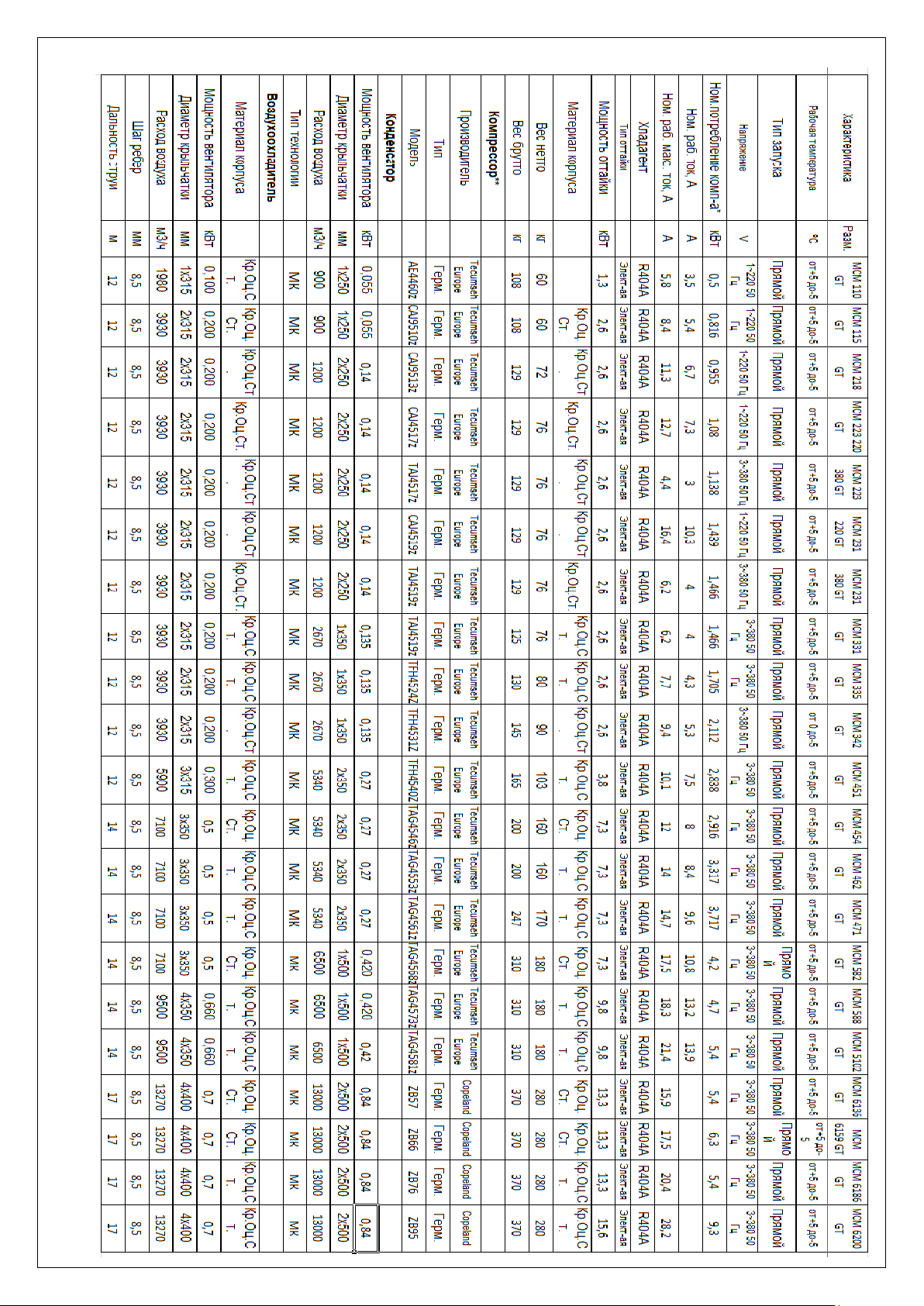

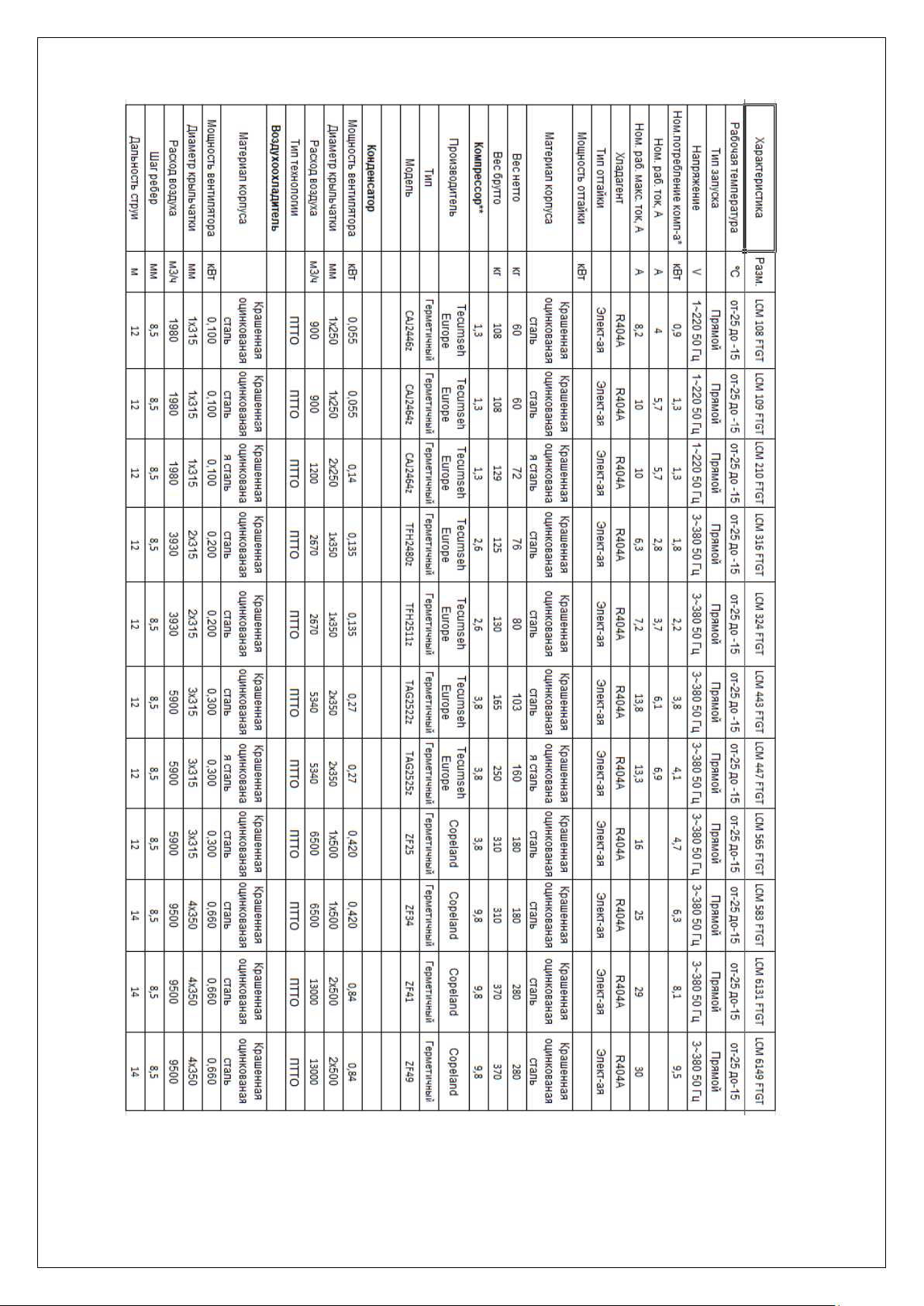

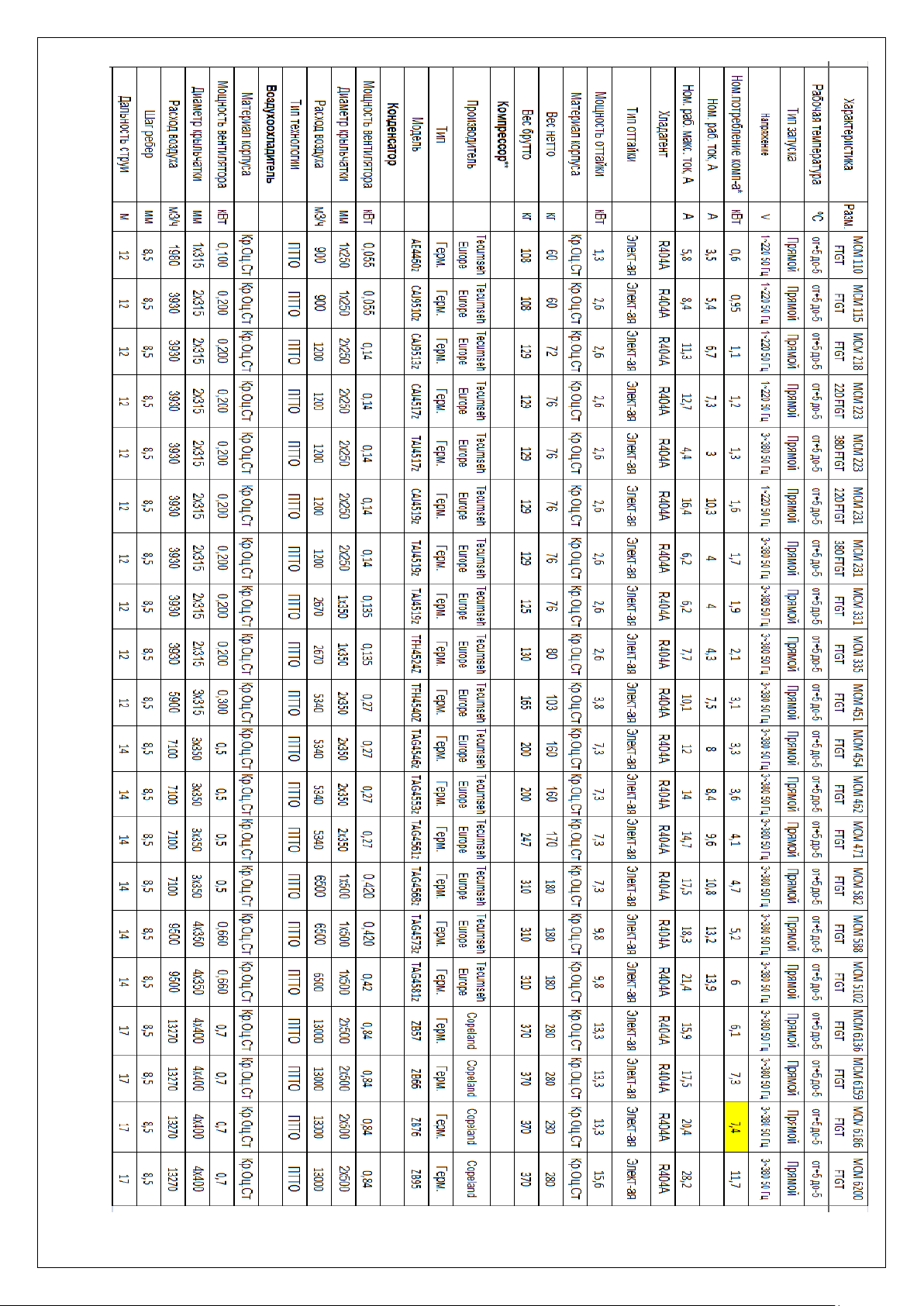

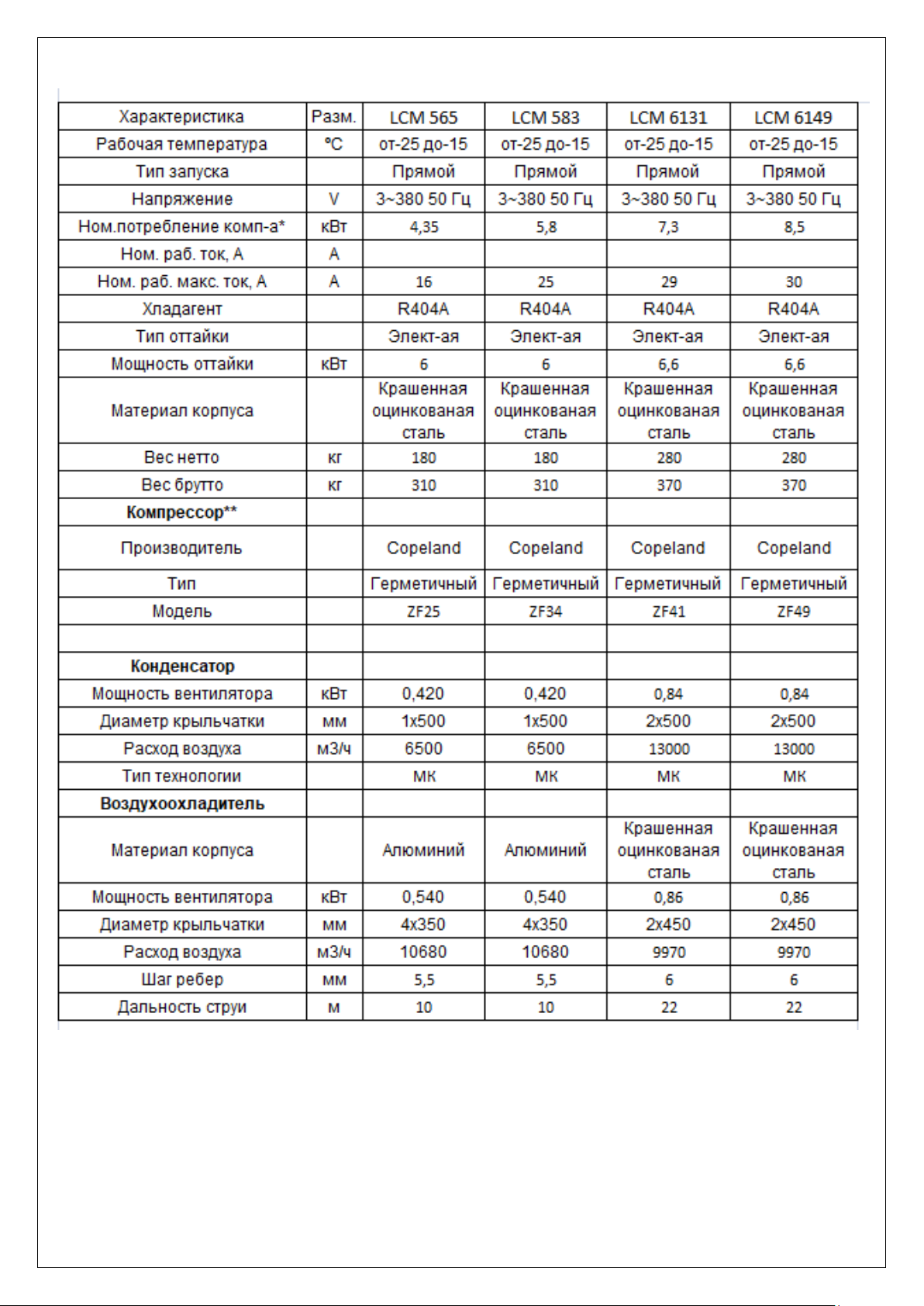

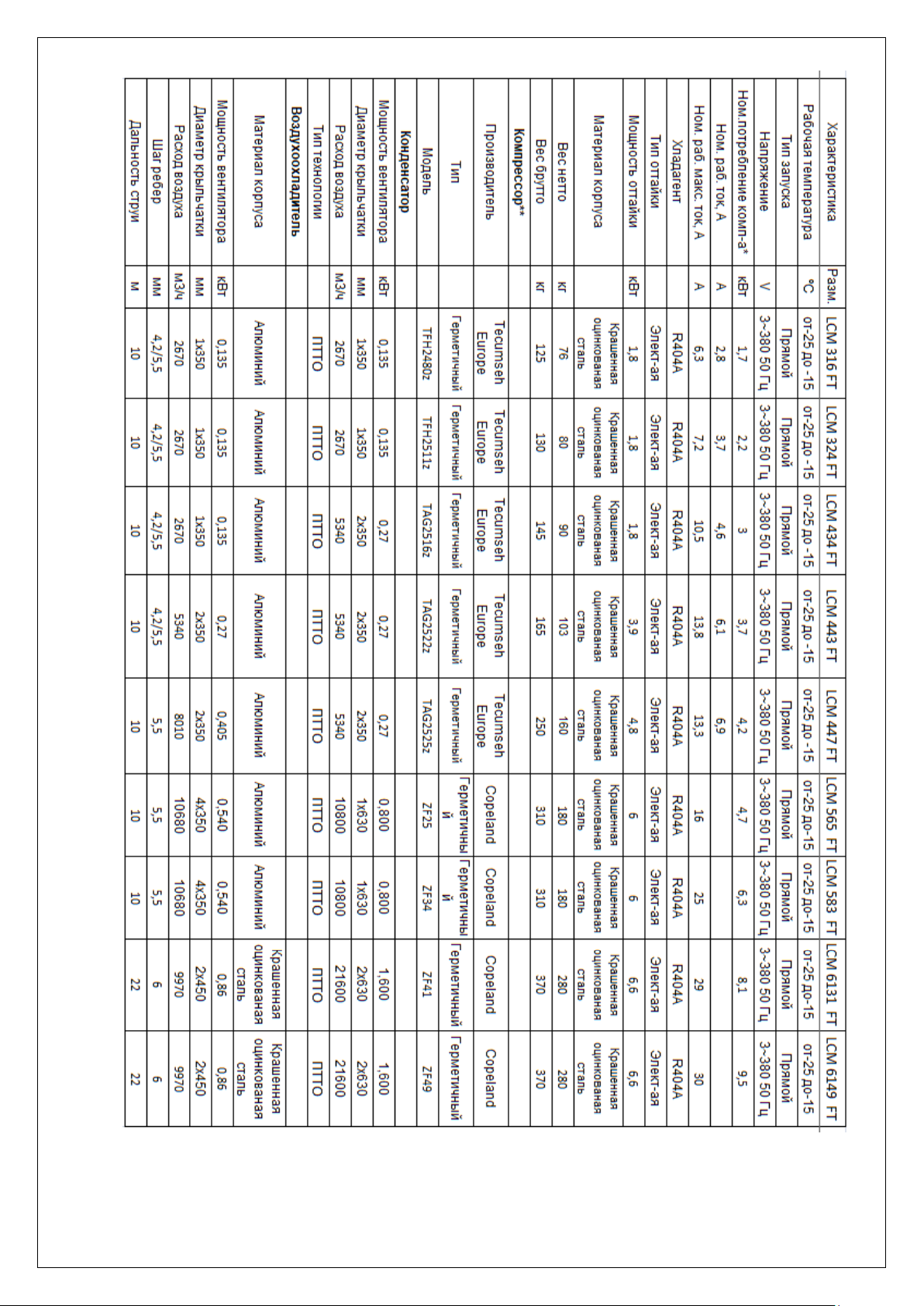

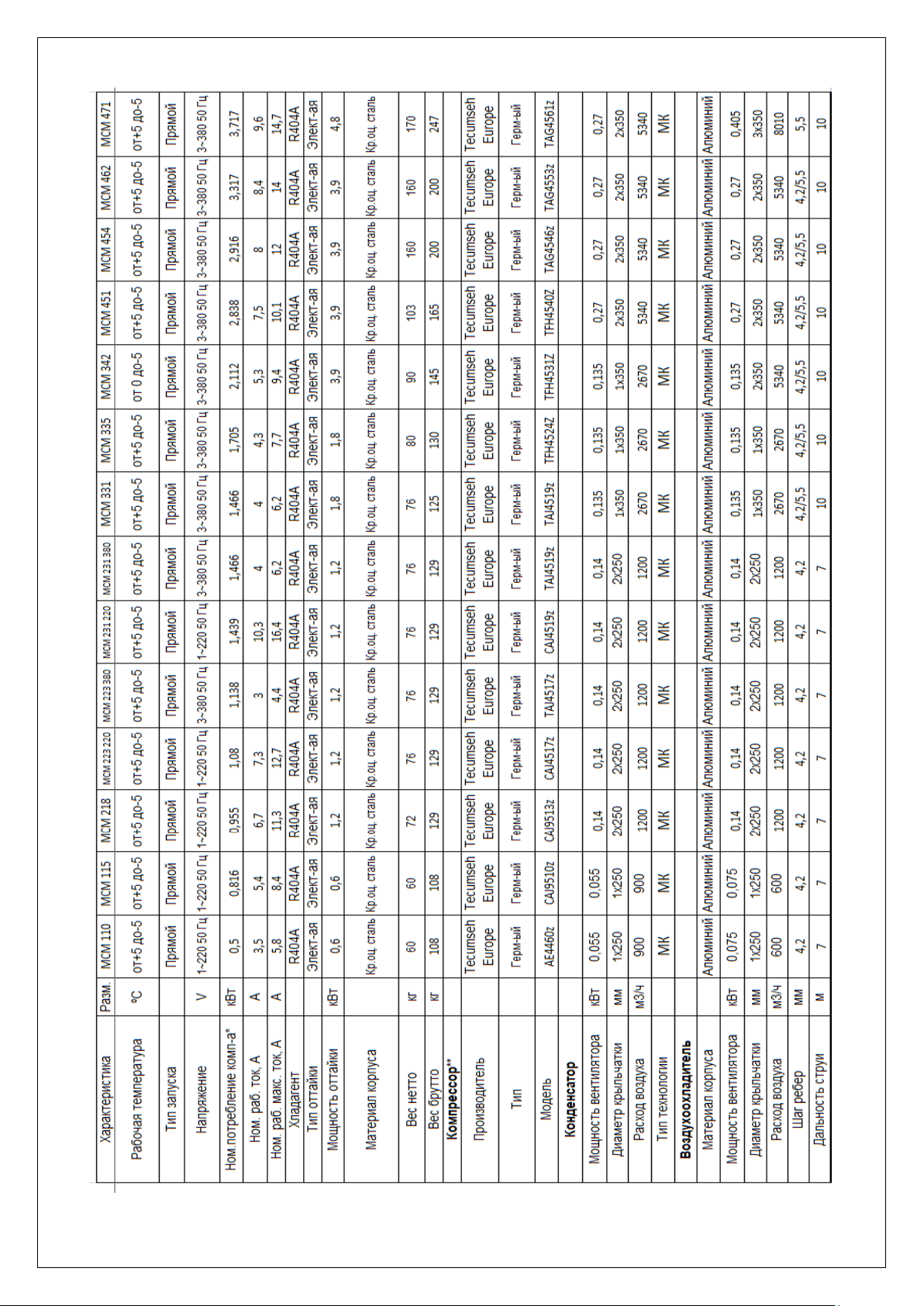

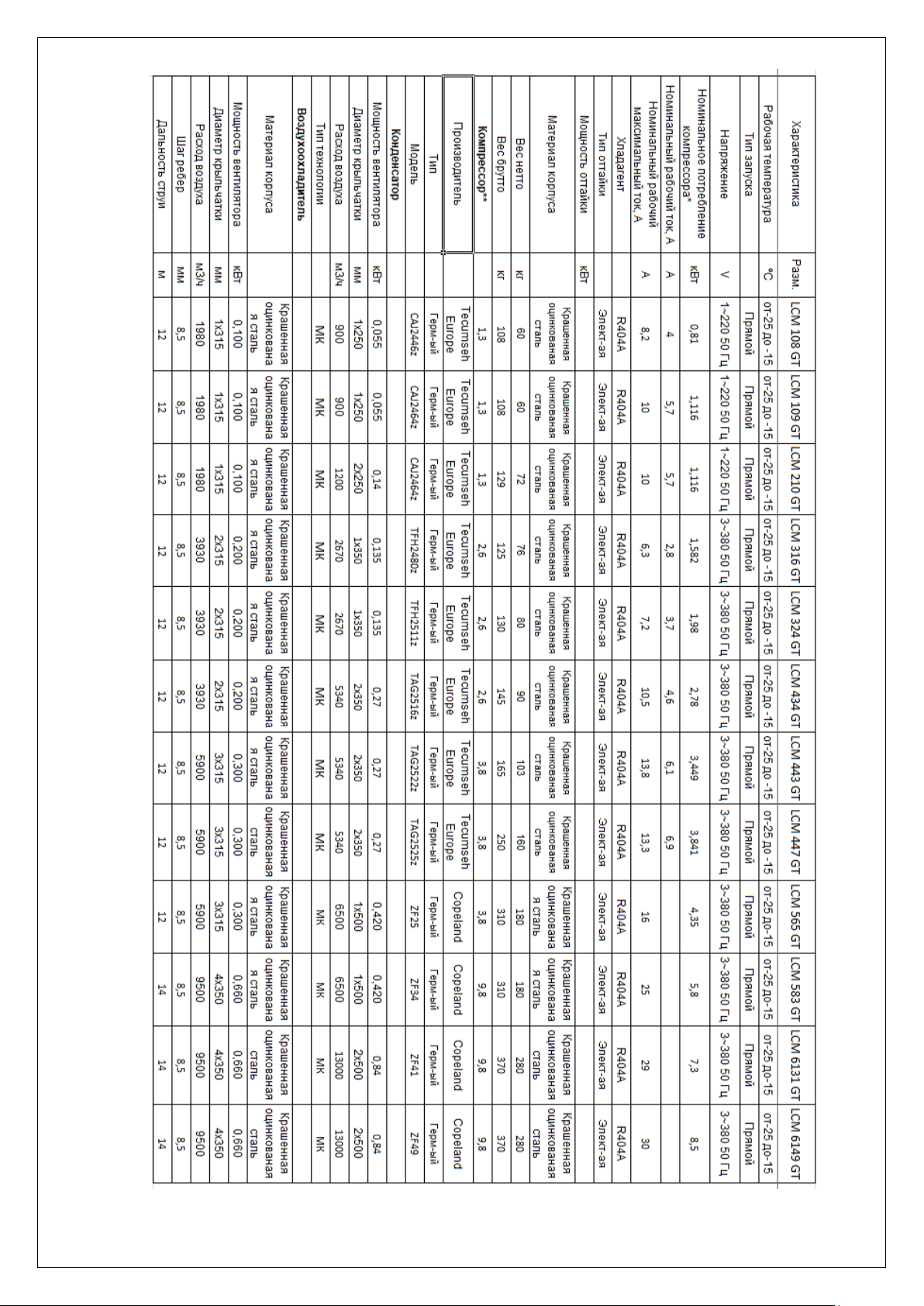

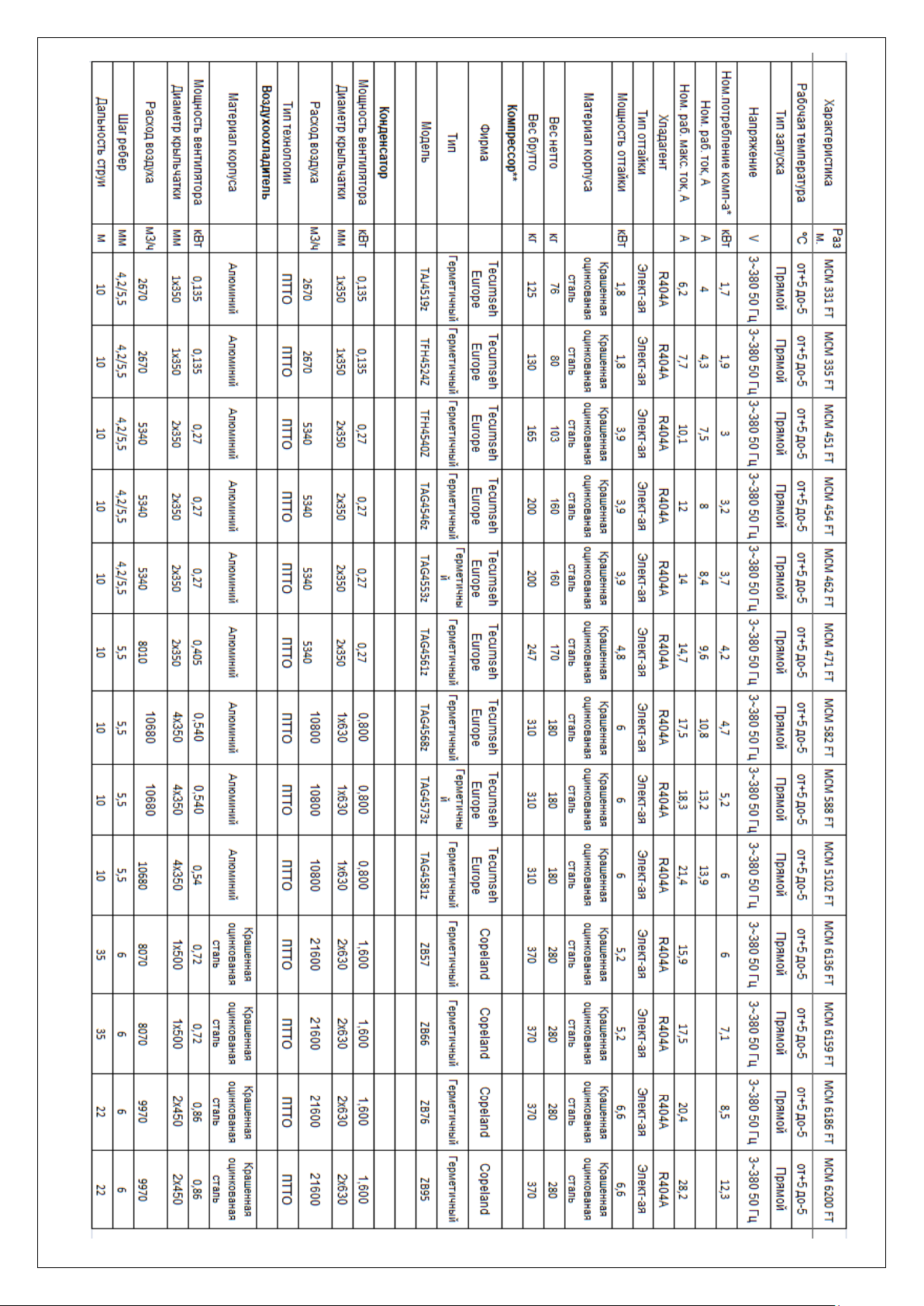

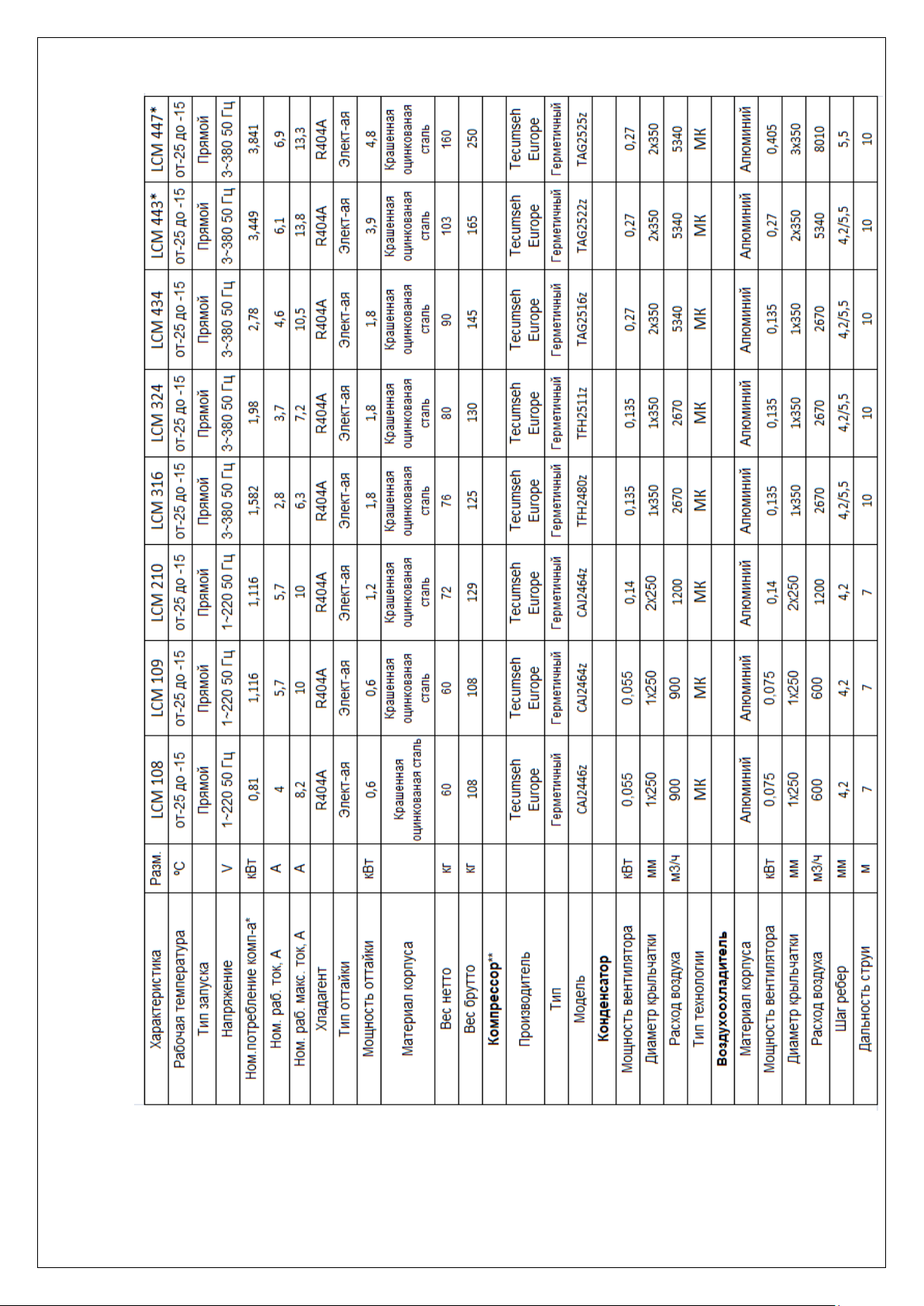

Основные технические характеристики размещены в приложении №4.

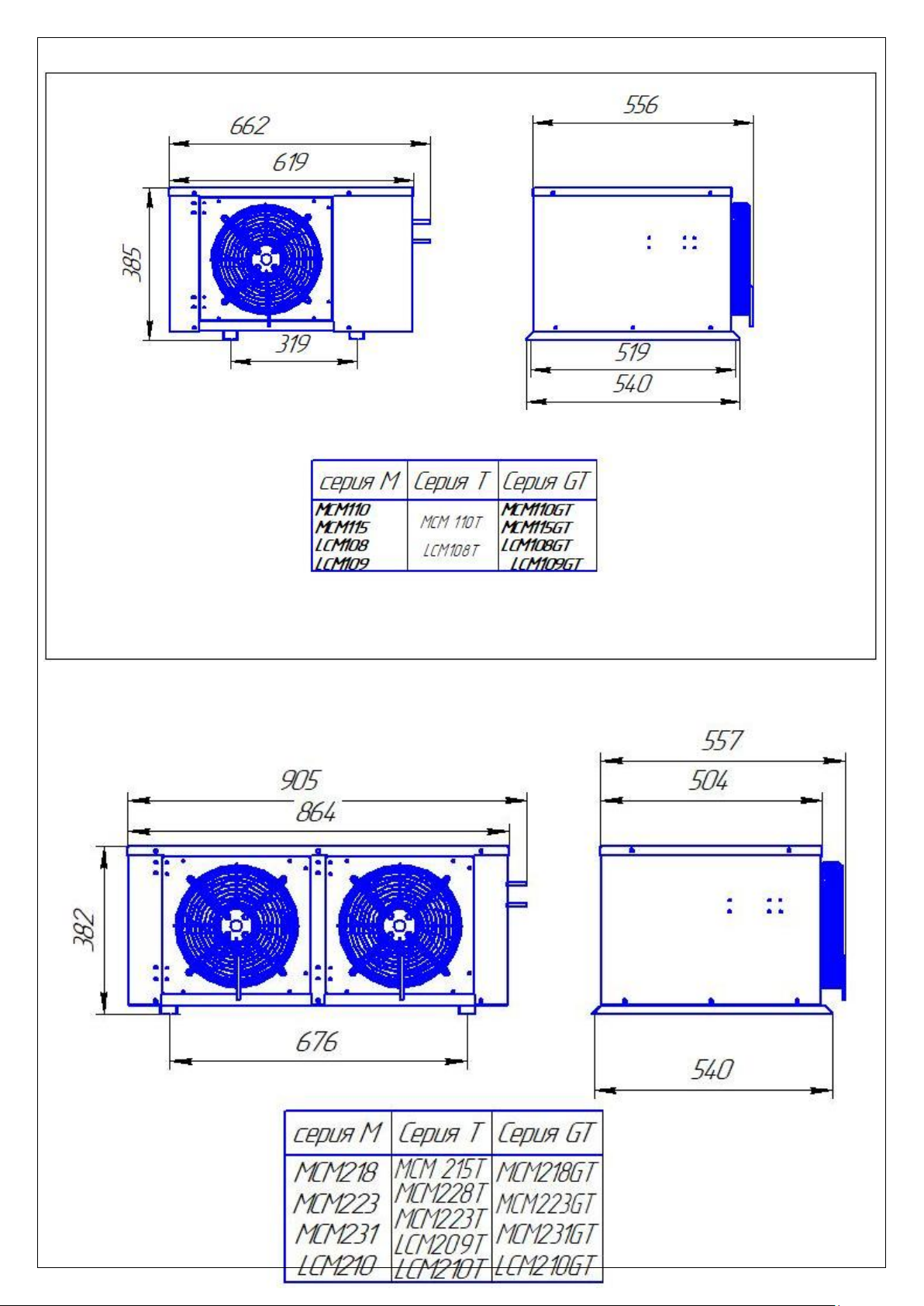

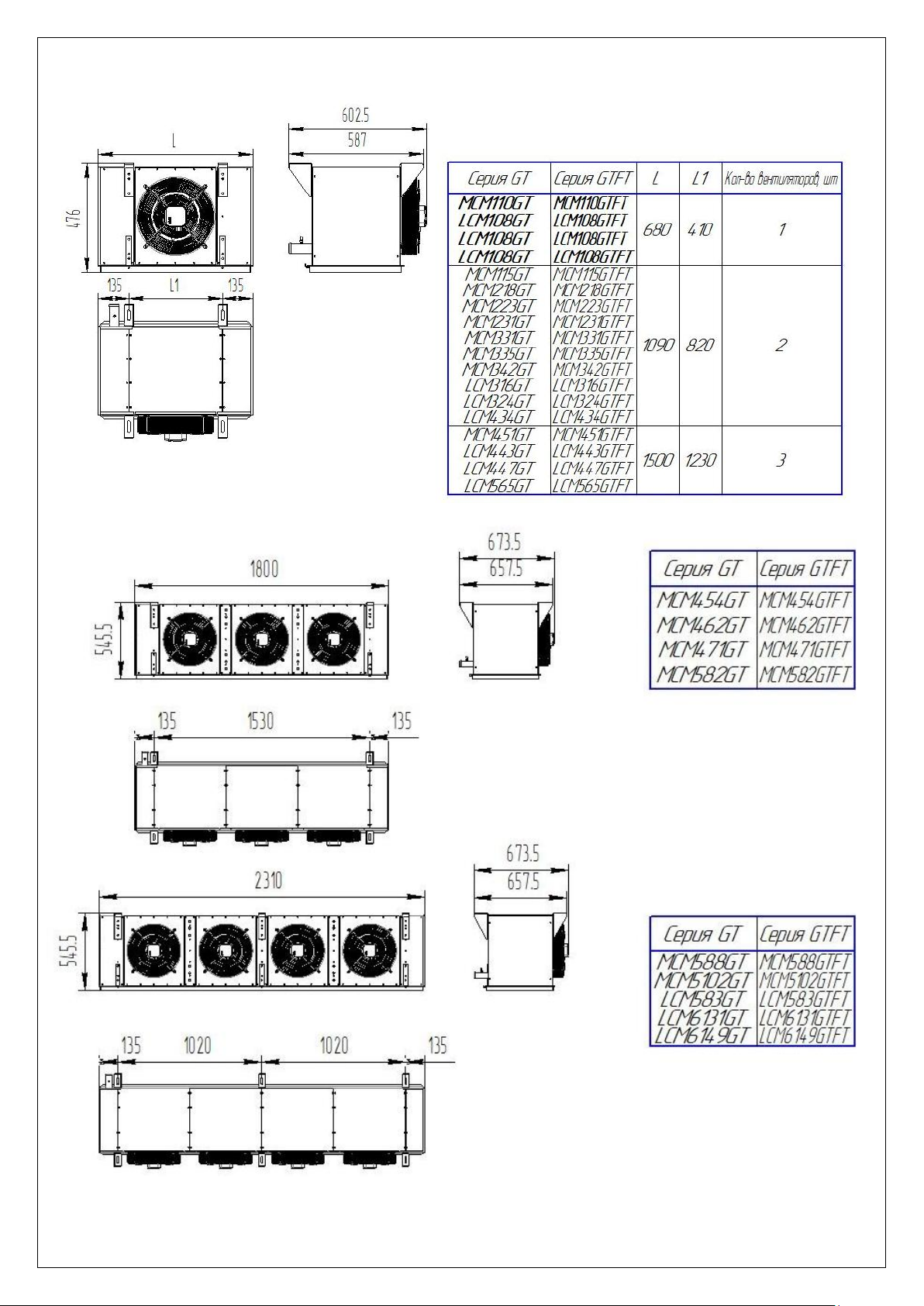

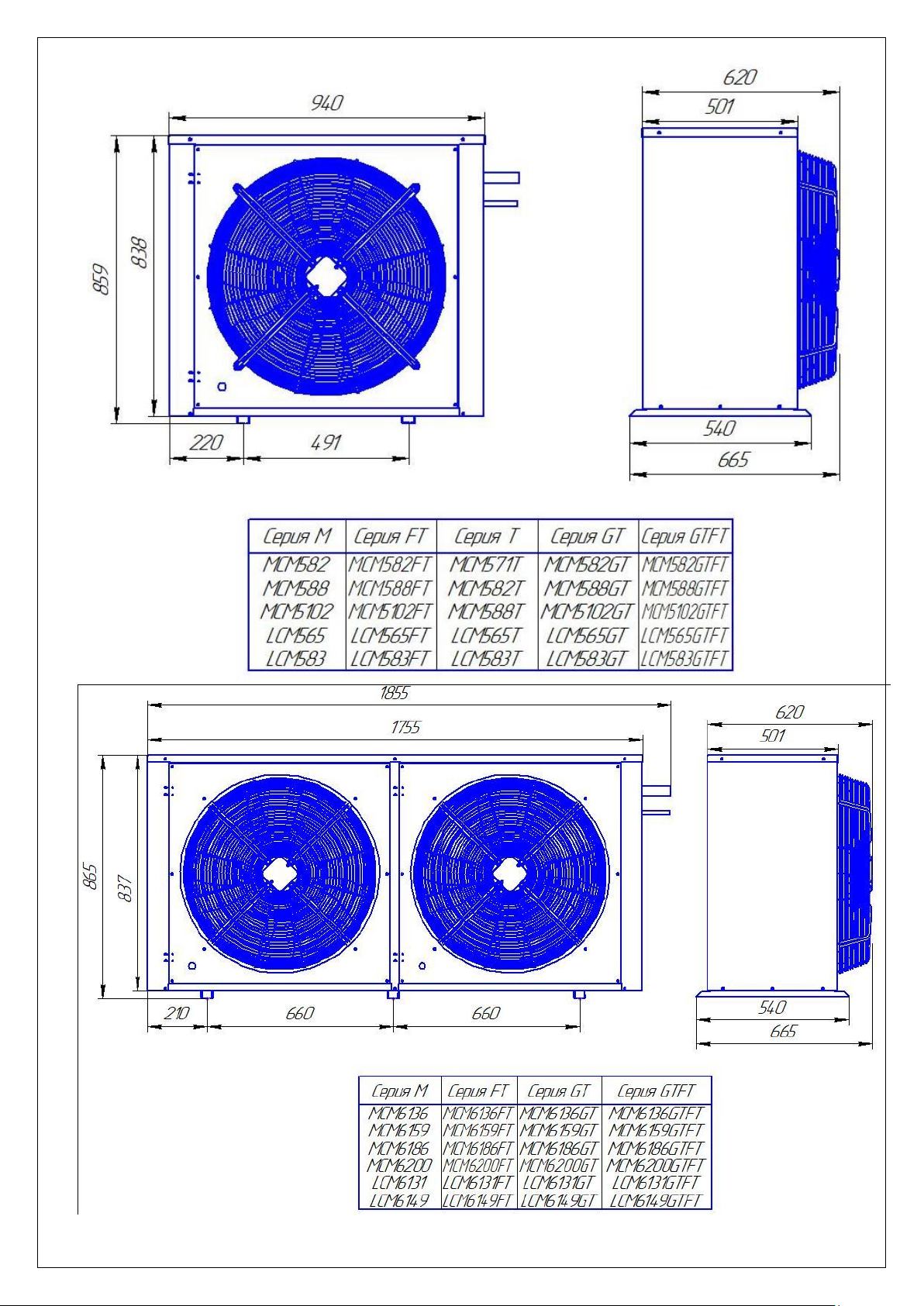

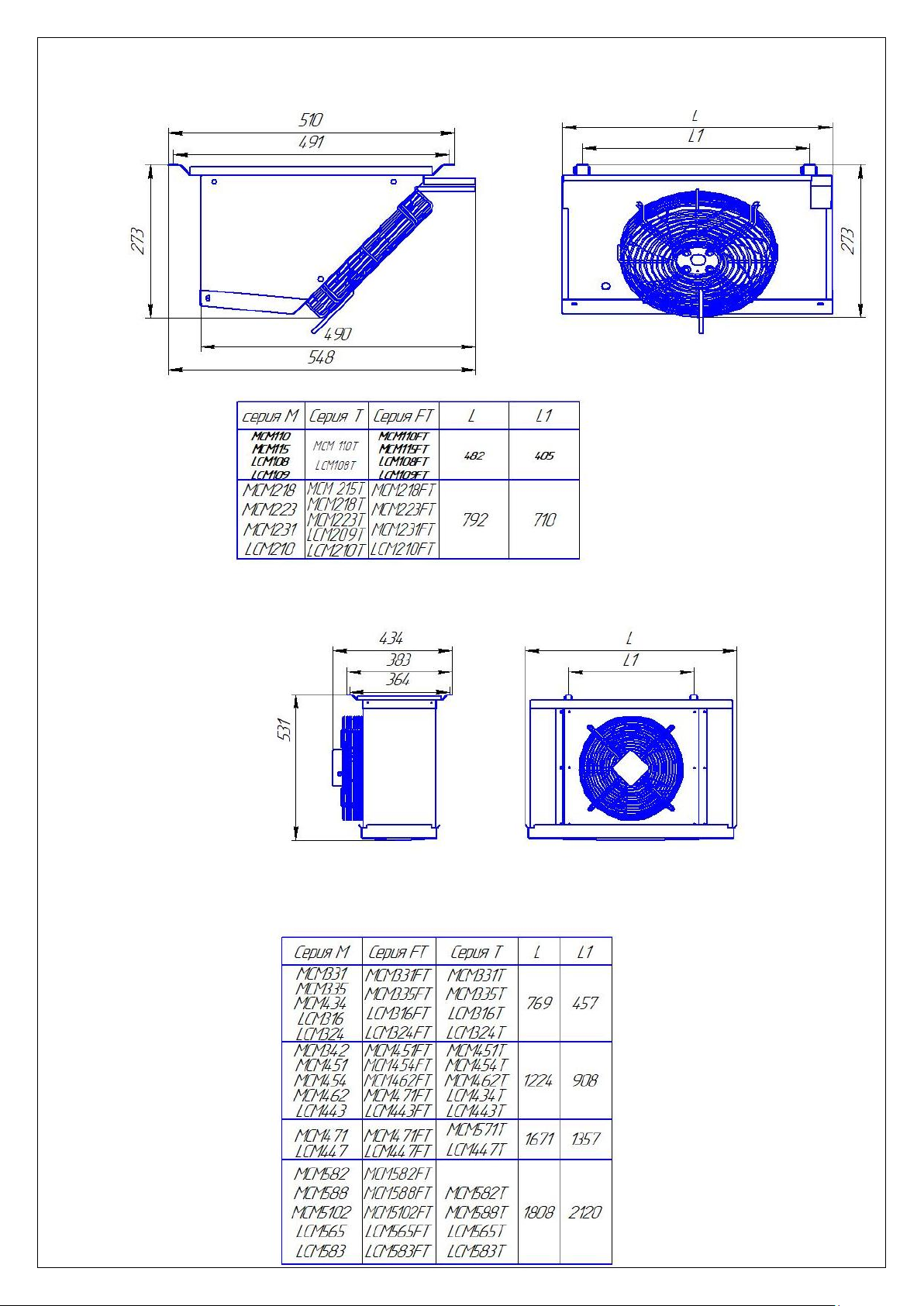

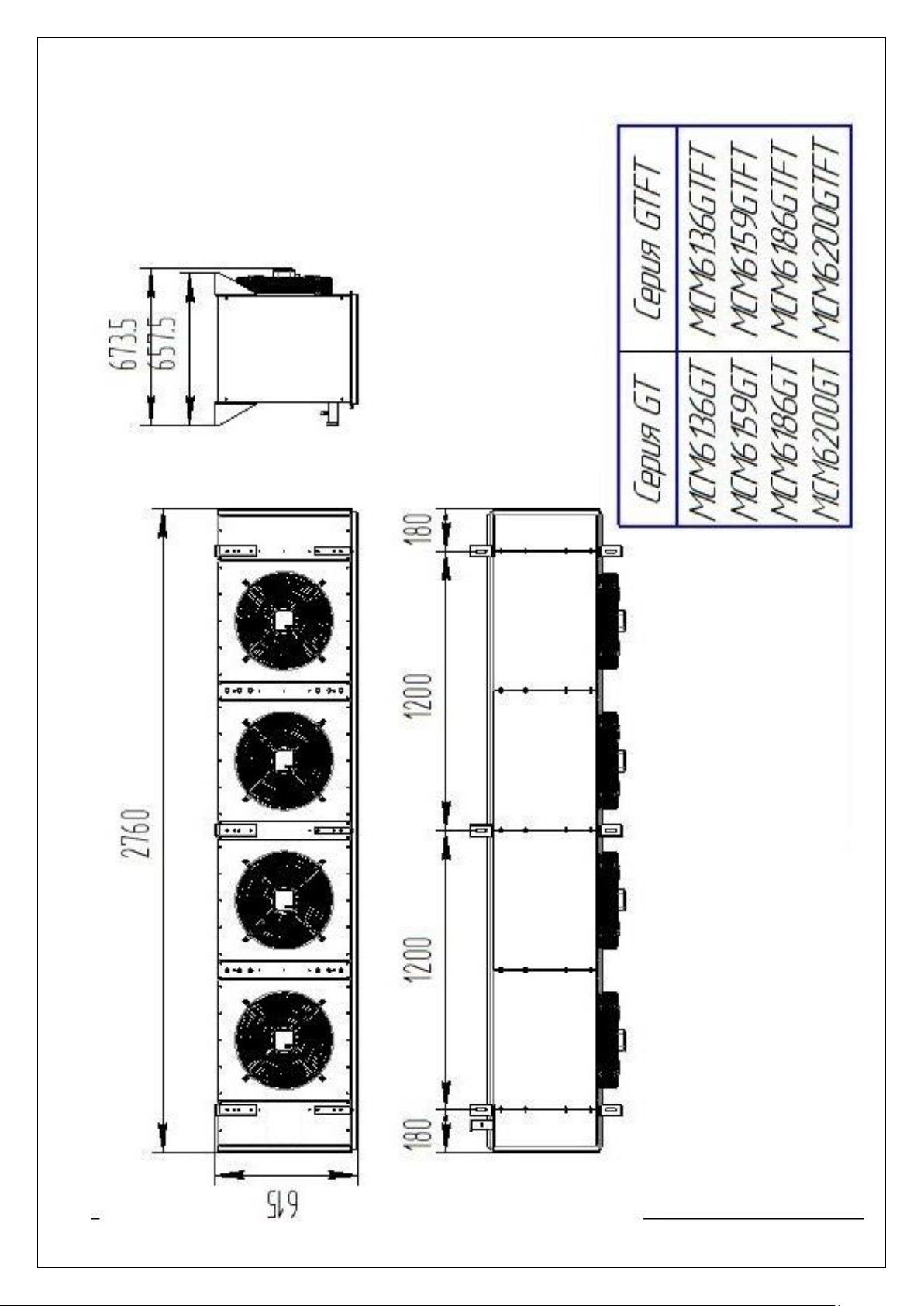

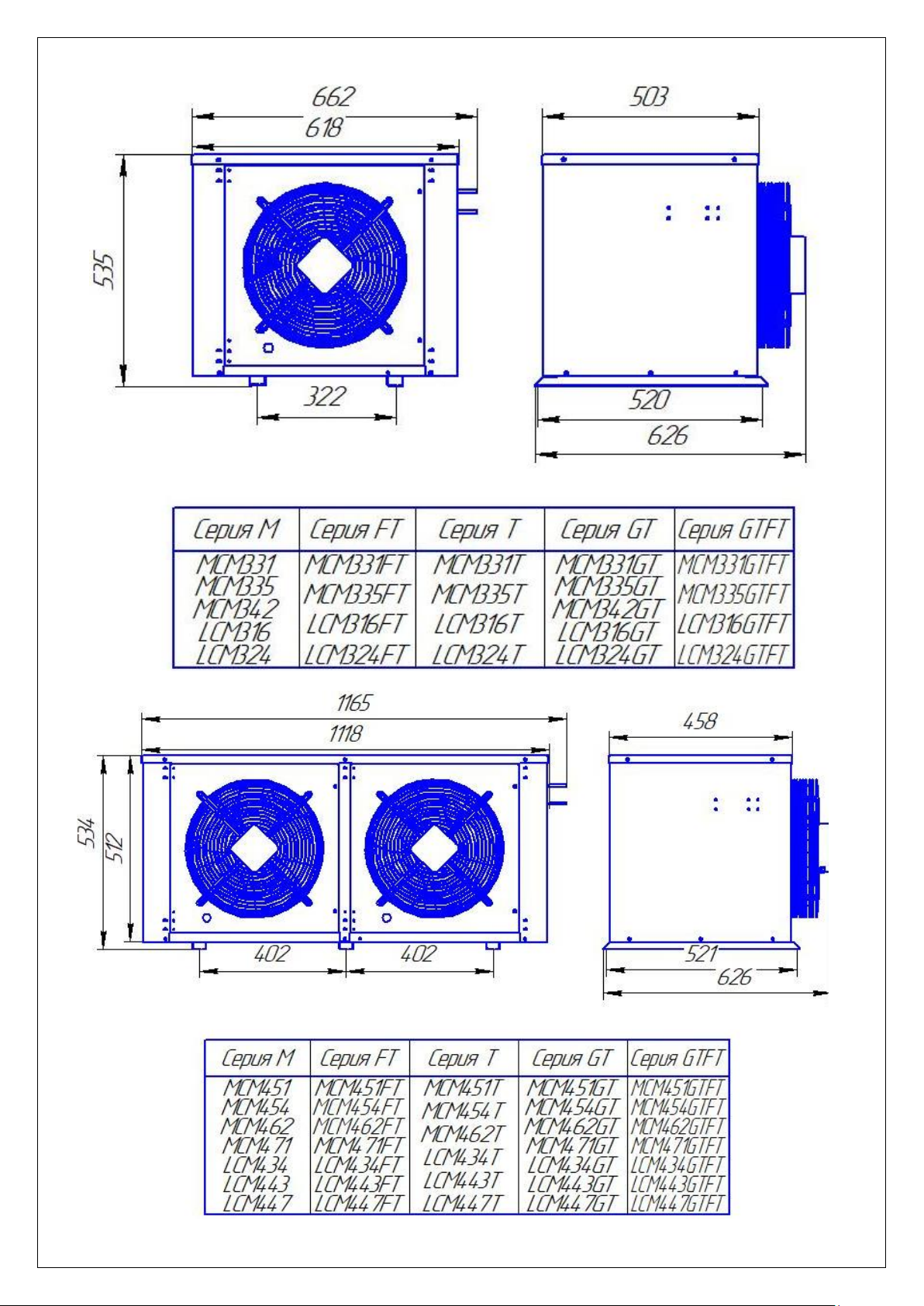

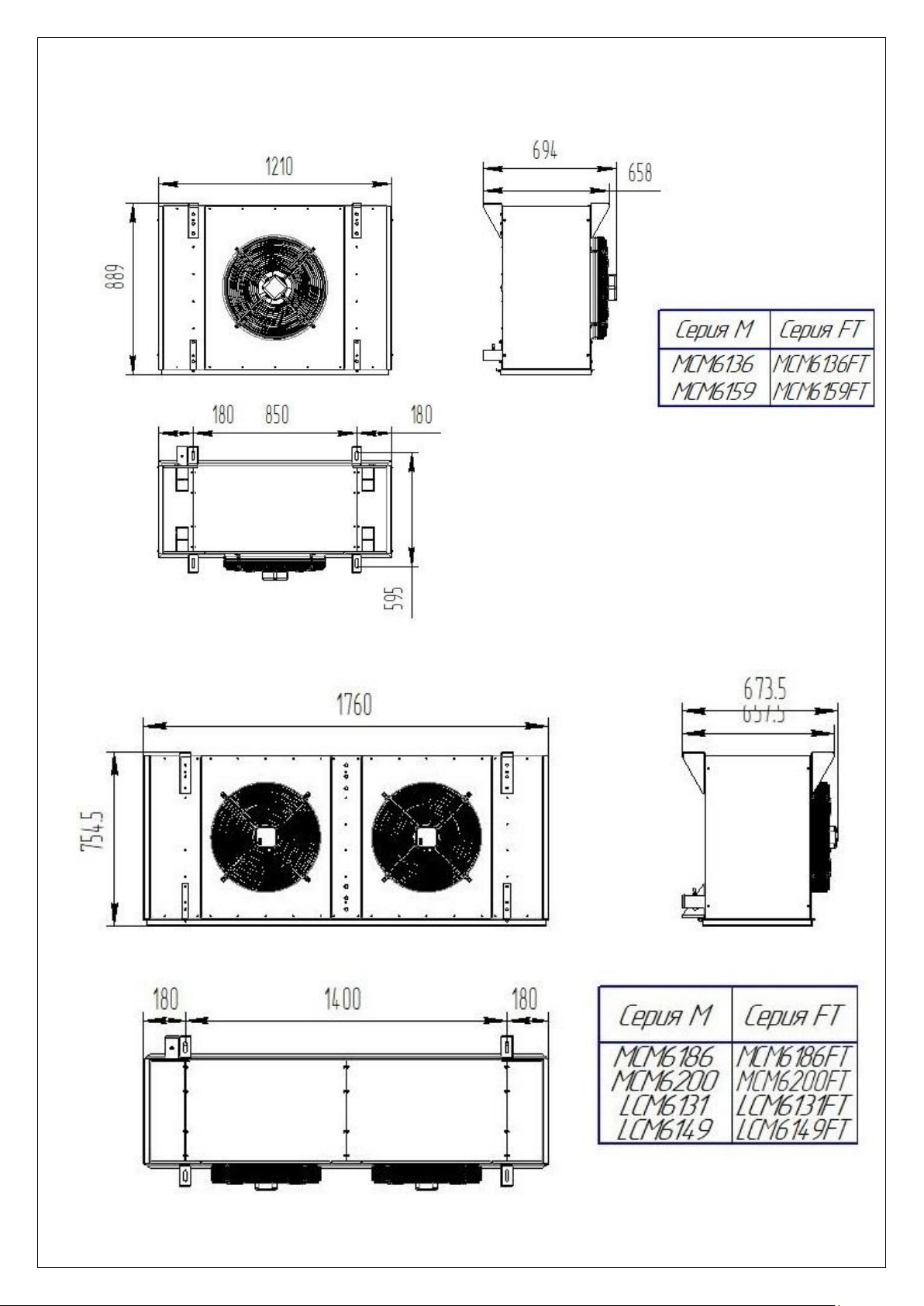

Габаритные размеры указаны в приложении №5.

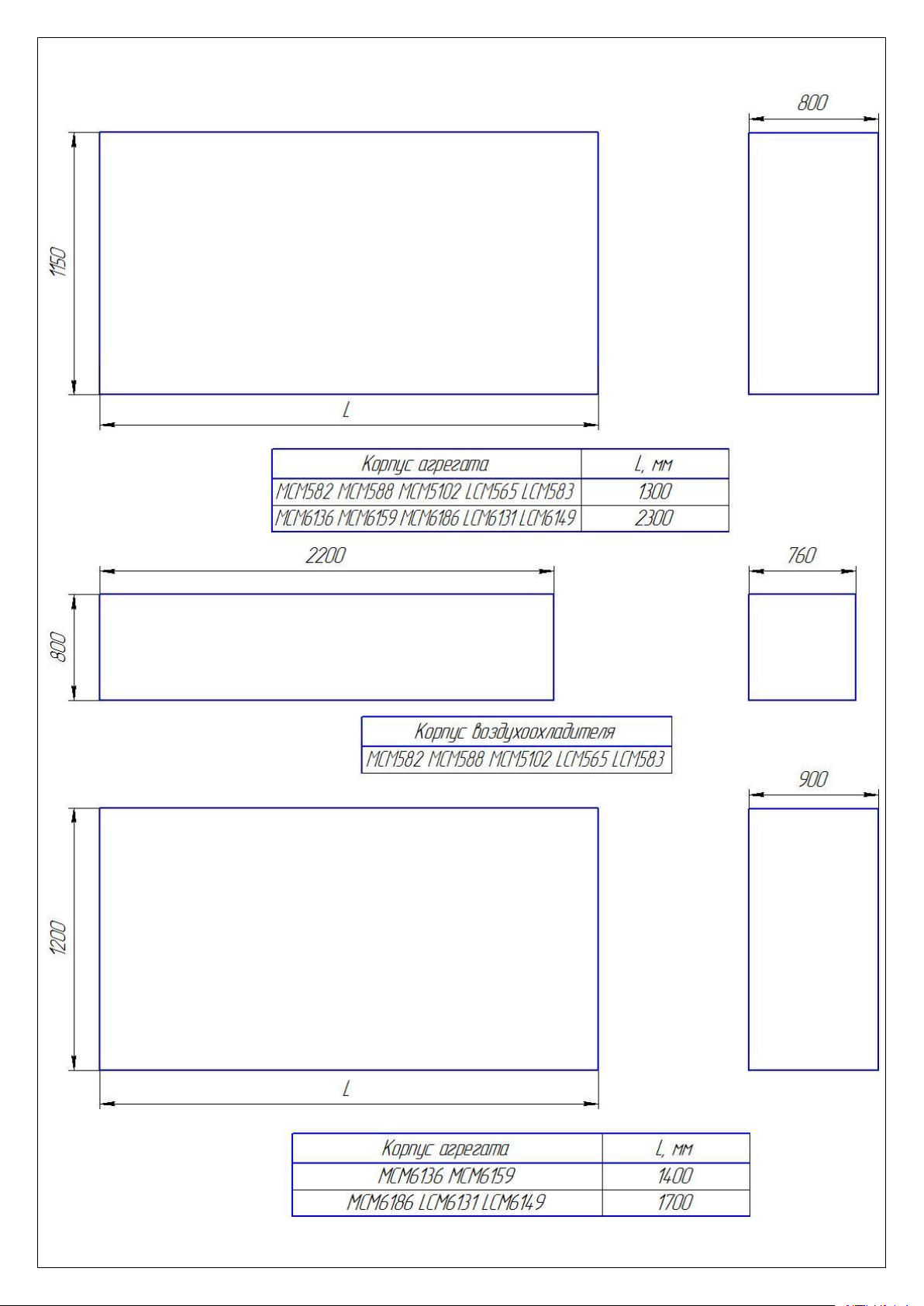

Габариты упаковок указаны в приложении №10 (кроме серии GT и GTFT). Внимание! Изделия постоянно

улучшаются, в том числе и логистические характеристики и поэтому габариты упаковок могут незначительно
отличатся.

Присоединительные размеры трубопроводов и дозы заправки указаны в приложении №9

3. Комплектность.

4. Транспортировка.

4.1. Упакованные установки допускается транспортировать всеми видами транспорта, за исключением воздушного.

4.2. Условия транспортирования в части воздействия климатических факторов – группа 4 по ГОСТ15150, а также по

части механических факторов - С по ГОСТ23170.

4.3. При транспортировке должна быть обеспечена защита транспортной тары от механических повреждений.

4.4. Расстановка и крепление тары в транспортных средствах должны обеспечивать устойчивое положение и

исключать возможность смещения при транспортировке. Ориентация тары должна быть в соответствии с

манипуляционными знаками.

4.5. Загрузка и разгрузка изделий должна производиться осторожно, не допуская ударов и толчков.

5. Правила хранения.

5.1. Хранение установок осуществляется в транспортной таре предприятия - изготовителя по группе 4 ГОСТ

15150 при температуре окружающей среды не ниже минус 35С.

5.2. Срок хранения - не более 12 месяцев.

6. Свидетельство о приемке.

6.1. Сплит-система_______________
заводской номер _________________________________________________
признана годной к эксплуатации.

М. П.

Дата выпуска _______________________

___________________________________________________
Личные подписи должностных лиц, ответственных за приемку изделий

4

7. УСЛОВИЯ ПРЕДОСТАВЛЕНИЯ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ

7.1. Гарантийные обязательства осуществляются для безвозмездного устранения заводских
дефектов, объективность которых признана заводом-изготовителем или специализированной
организацией.

7.2. Гарантийный срок на изделие устанавливается Поставщиком до 12 месяцев со дня
фактической передачи изделия Покупателю.

7.3. Гарантийные обязательства не предоставляются, если:

- не были полностью выполнены все правила транспортировки, хранения, монтажа и
эксплуатации, указанные в техническом паспорте;

- отсутствует договор на техническое обслуживание изделий специализированной
организацией, имеющей соответствующую аттестацию;

- изделие было подвергнуто изменениям или ремонту без письменного согласия завода­изготовителя.

7.4. Гарантийные обязательства на изделие не включают в себя техническое обслуживание в
течение гарантийного срока, которое производится за отдельную плату.

7.5. Пуско-наладочные работы должны быть проведены любой из специализированных
организаций, имеющих соответствующую аттестацию.

7.6. Покупатель обязан в течение 30 дней с момента передачи ему изделия заключить договор на
техническое обслуживание с любой из специализированных организаций

7.7. Гарантия действительна при наличии следующих документов:

- акт пуска в эксплуатацию (Приложение 1);

- акт технического состояния;

- договор на техническое обслуживание со специализированной организацией, имеющей

соответствующую аттестацию.

Акты подписываются Покупателем, специализированной организацией и заверяются

соответствующими печатями. Отсутствие или непредставление заводу-изготовителю либо
специализированной организации, имеющей право осуществлять гарантийный ремонт изделия,

вышеперечисленных документов дает право последним отказаться от выполнения гарантийных

обязательств.

7.8. В случае установления специалистами завода-изготовителя либо специализированной

организацией, имеющей право осуществлять гарантийный ремонт, фактов, которые свидетельствуют

о виновности Покупателя в выходе из строя изделия, последний обязуется оплатить все расходы,
которые вышеназванные организации понесли при направлении специалистов и устранении
неполадок. При этом обязанность по доказательству отсутствия вины лежит на покупателе.

7.9. Сроки гарантии не продлеваются в случае ремонта или замены деталей и узлов.

7.10 Гарантия распространяется только на первичный монтаж. В случае демонтажа и
переустановки на новое место изделие снимается с гарантии.

8. Сведения о техническом обслуживании.

8.1. Регламентное техническое обслуживание осуществляется по годовому графику, который

разрабатывается центром, осуществляющим технический сервис.

8.2. Периодичность регламентного технического обслуживания – не менее раз в месяц.

8.3. Результаты технического обслуживания заносятся в таблицу. Приложение №6.

9. Эксплуатация и обслуживание.

9.1 Устройство и работа изделия.

9.1.1. Холодильная установка состоит из компрессора, конденсатора, фильтра осушителя,

терморегулирующего вентиля (капиллярной трубки), испарителя, докипателя. В конструкции с
терморегулирующим вентилем после конденсатора устанавливается ресивер. На типоразмерах 6,7 и 8
могут быть установлены отделители жидкости и маслоотделители.

Все элементы гидросистемы холодильной установки соединены герметично.
Тип теплообменника конденсатора – микроканальный либо ребристо-трубный, а испарителя –

ребристо - трубный с обдувом осевым вентилятором. Материал трубы - медь, ребер - алюминиевый
сплав.

Система автоматики представляет собой микропроцессорный контроллер, обеспечивающий

работу холодильной установки по программе пользователя.

Защита компрессора по давлению обеспечивается с помощью аварийных реле.

5

Для обеспечения стабильного давления конденсации фреона может быть установлен

автоматический регулятор давления конденсации, либо реле высокого давления, либо частотный

преобразователь оборотов двигателя вентиляторов.

Оттайка испарителя автоматическая, производится с помощью ТЭНов. В шланг слива конденсата
оттайки низкотемпературных моделей сплит-систем установлен ПЭН, исключающий замерзание
трубки.

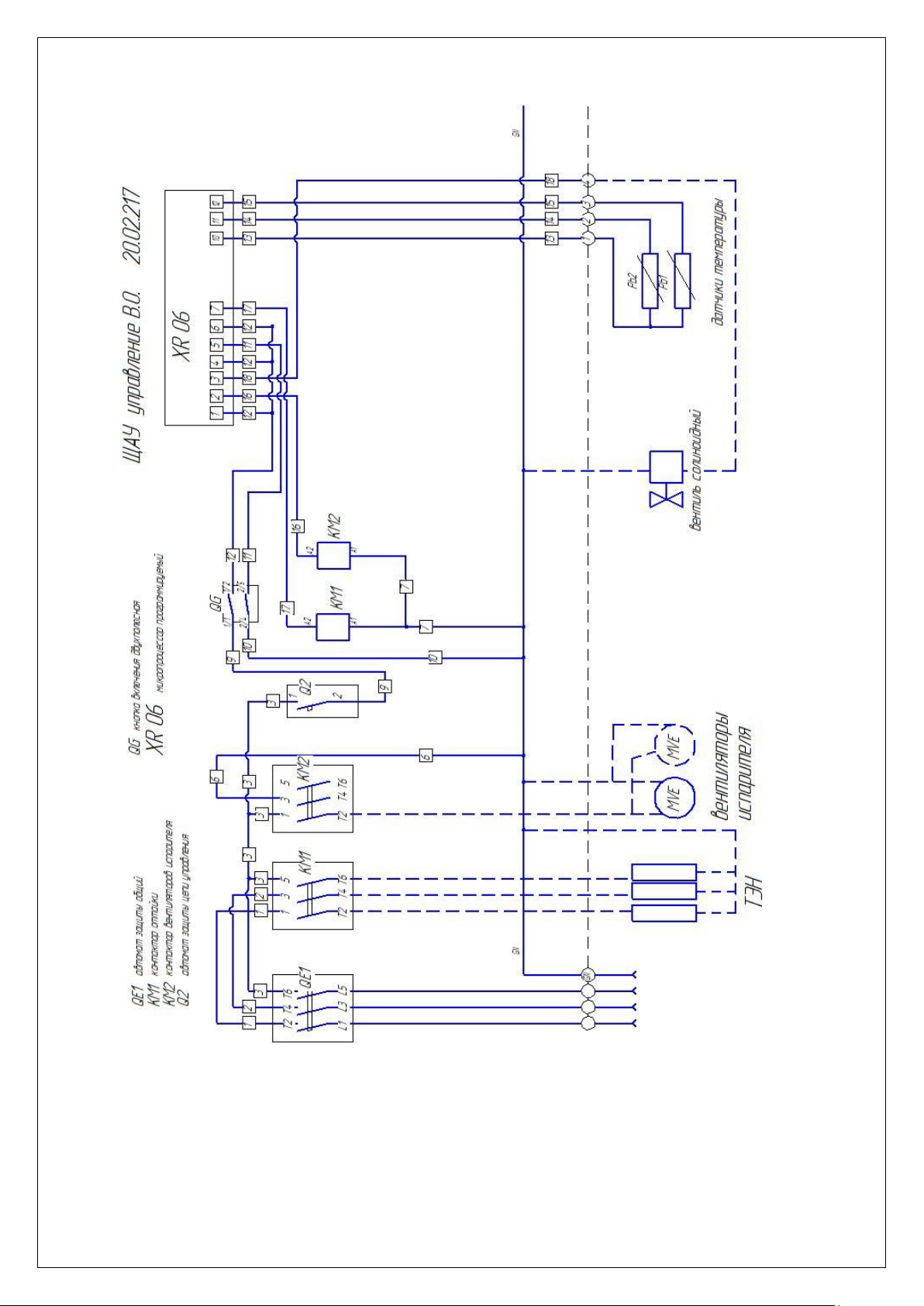

9.1.2. Электрические схемы изделий приведены в приложении №2. Внимание! В схемах указаны

только режим эксплуатации, тип корпуса и условная производительность. Тип серии не указан.

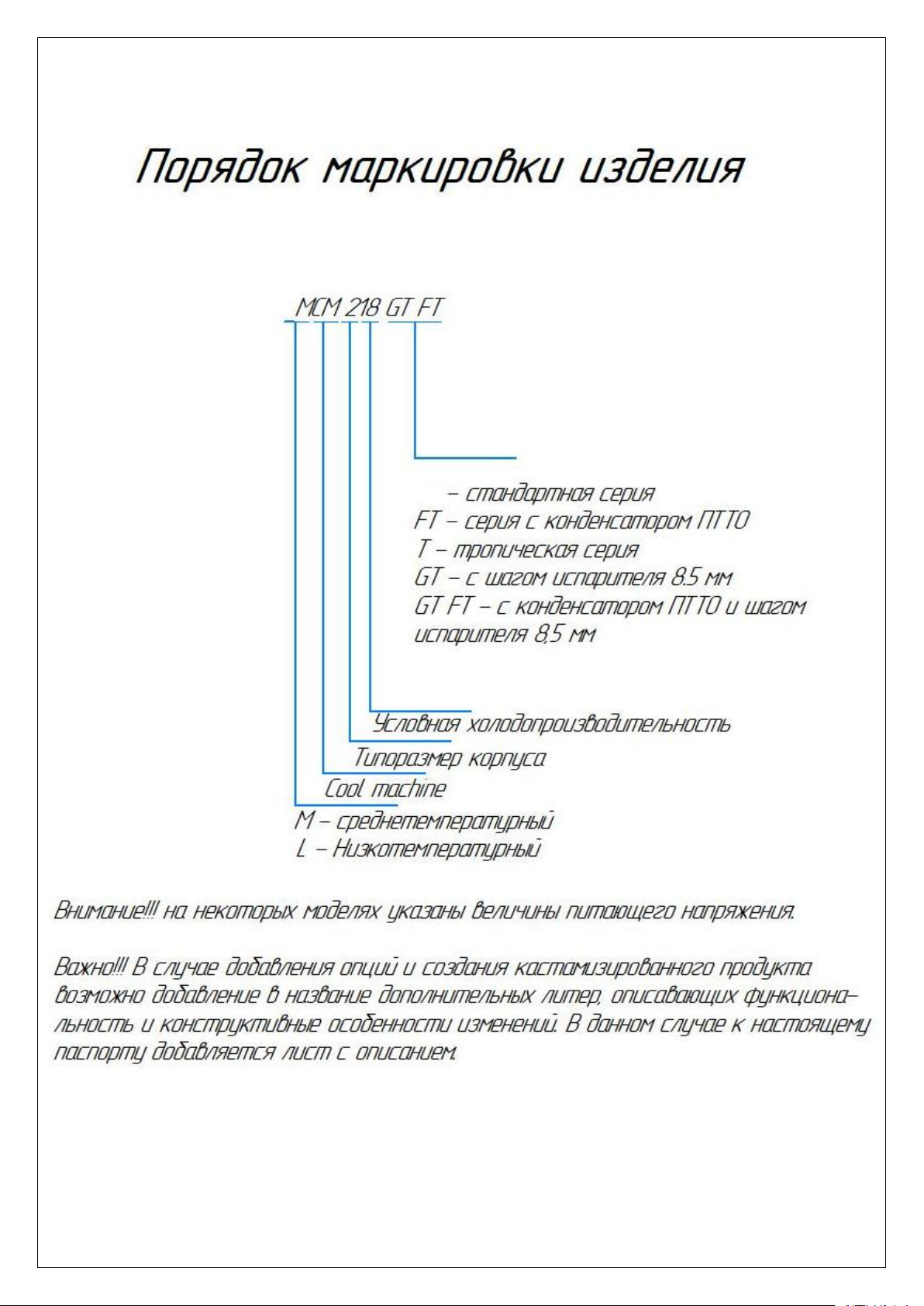

Порядок маркировки изделия показан в приложении№11.

9.2. Монтаж сплит - систем.
При монтаже сплит - систем воздухоохладитель крепится к потолочной плите крепежом. Агрегат

устанавливают с наружной стороны камеры, стараясь уменьшить расстояние между агрегатом и
воздухоохладителем. Соединительные трубы должны иметь диаметр как у выходов труб агрегата.

Труба возврата фреона, проходящая за пределами холодильной камеры, должна быть утеплена
армафлексом.

При соединении силового кабеля к трехфазной сети ориентация фазовых проводников не

требуется. Для обеспечения электробезопасности, желто-зеленый провод должен быть подключен к
отдельному контуру заземления.

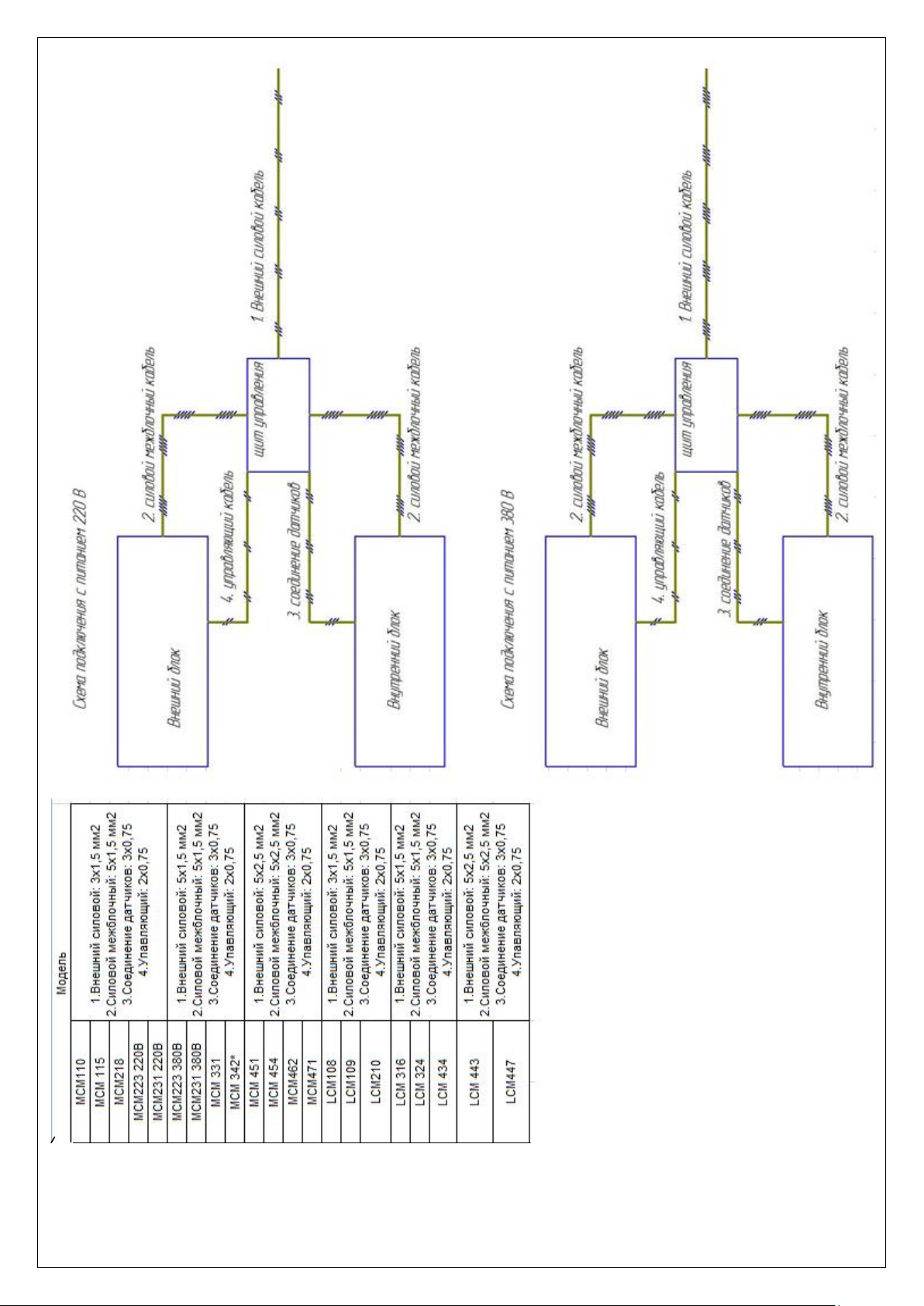

9.2.1. Схема монтажа проводов и диаметры сечений проводов для 1-4 типоразмеров приведены в

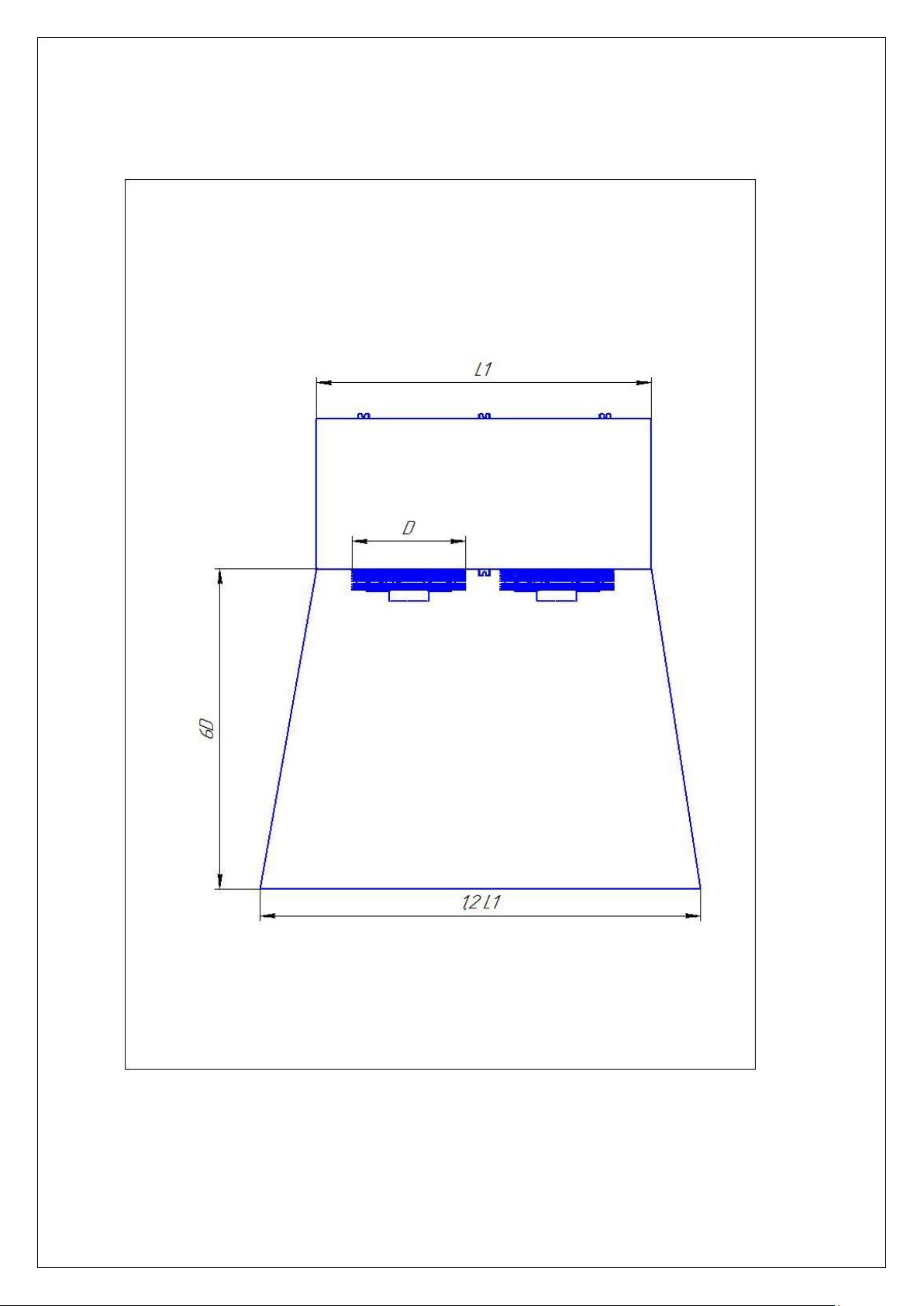

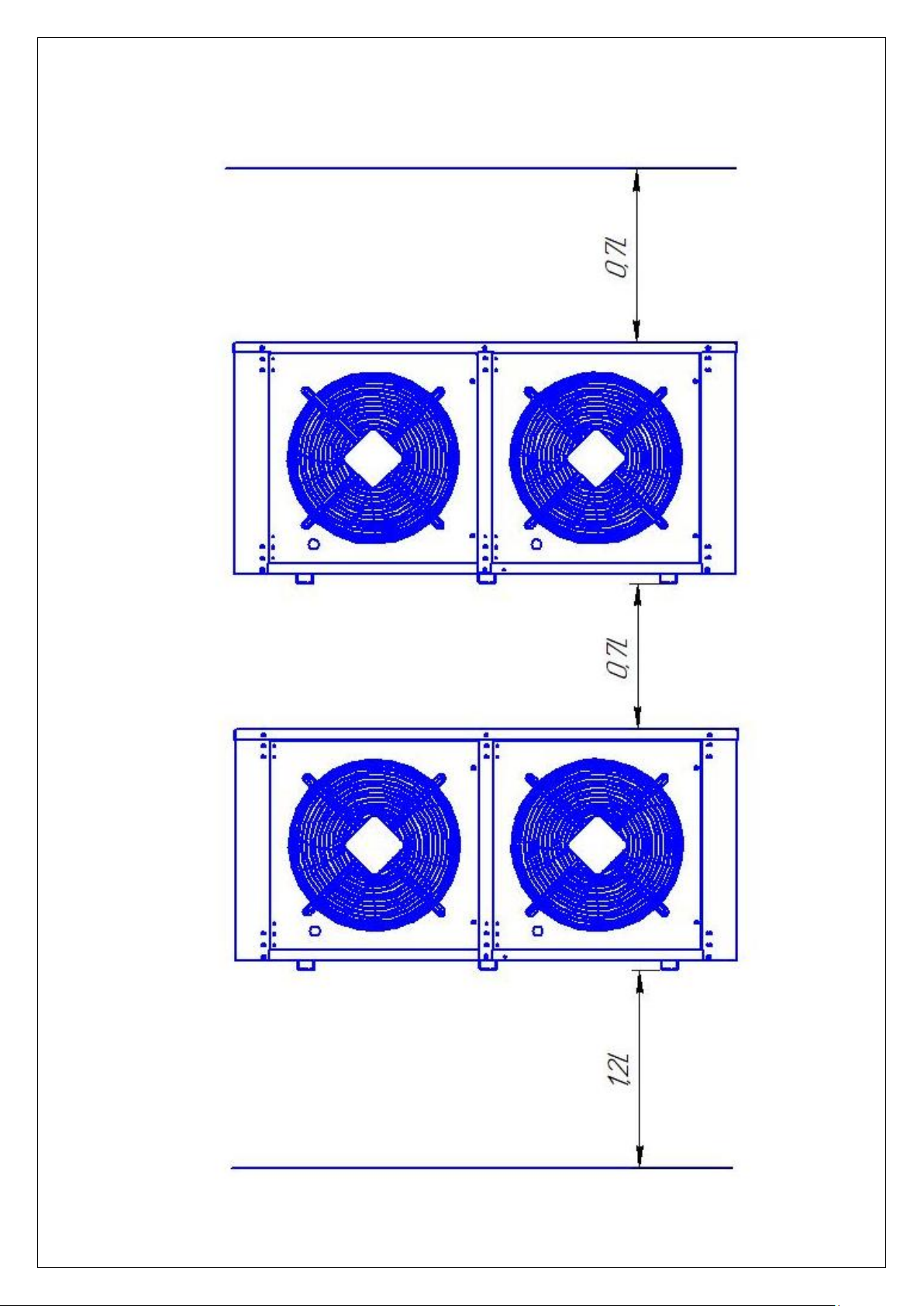

приложении №3. Рекомендации по монтажу по месту указаны в приложении №7.

9.2.2. Обслуживать изделие должно ответственное лицо, назначенное руководителем предприятия

- владельца оборудования, прошедшее обучение в техническом центре по обслуживанию холодильной
техники.

Ответственное лицо должно:

- знать устройство и работу холодильной установки;

- уметь включать установку и настраивать ее на необходимый температурный режим;

- знать и строго соблюдать правила по технике безопасности.

9.3. Порядок работы:

1. Включить автоматический выключатель, подать напряжение на установку.

2.При установившемся режиме и нормальной работе холодильной машины:

- компрессор отключается: по достижении заданной температуры в камере, срабатывании защиты

- теплового реле, датчика высокого и низкого давления, монитора напряжений, авт. выключателя,
выхода из строя предохранителей и на период оттайки.

- вентиляторы воздухоохладителя отключаются на период оттайки, а вентиляторы конденсатора на

период отключения компрессора.

3. В случае образования большой толщины «Снеговой шубы» на испарителе включите режим

принудительного оттаивания.

9.4. Эксплуатационные гарантированные режимы работы установки:

- температура внешней среды: для серий М, GT, FT, GTFT 12…32С, относительная влажность

воздуха от 80% до 55%. Для серии Т до 50С.

- изменение питающего напряжения: плюс 10% минус 15% от номинального напряжения

- разница температуры загружаемого продукта и поддерживаемой температуры в камере: не более

5С;

- коэффициент рабочего времени: не более 0.75 при своевременной очистке теплообменников и

ежемесячных профилактических работах проводимых сервисным центром.

толщина стен, пола и потолка из ППУ-сендвич-панелей с коэффициентом теплопроводности

0.025Вт\(мхК):

-среднетемпературная камера-80мм.
низкотемпературная камера -100мм.

-плотность загрузки камеры до 100 м³ - 250кг\м³
камеры свыше 100 м3 (на поддонах) - 122 кг\м³

- суточный оборот камеры до 100 м³ - 10%
камеры свыше 100 м³ (на поддонах) - 15%

- удельная теплоемкость продукта:
средняя температура (до заморозки) - 3,7 кдж\кг х град.
низкая температура (после замораживания)- 3 кдж\кг х гр.

6

9.5 Мойку теплообменников конденсаторов проводить в соответствии с рекомендациями указанными

в приложении №8.

7

10. Меры безопасности.

Наименование

неисправности,

внешние проявления и

дополнительные

признаки

Вероятная причина

Способы устранения

1. Установка не

работает, цифровой

индикатор не светится.

Нет электропитания.

Большая асимметрия
плеч напряжения

питания.

-проверить наличие
напряжения в сети;

-проверить состояние

сетевого шнура и

соединения;

-проверить целостность
предохранителя Пр1.

Произвести проверку 3х
фазной сети на асимметрию
плеч и величины линейного
напряжения. Устранить
неисправности линии

питания.

2. Установка работает
долго и непрерывно. В
охлаждаемом объеме
не поддерживается

заданная температура.

Частая загрузка

теплым продуктом.

Частый режим

открывания дверей.

Испаритель покрыт
толстым слоем льда,
повышенная

влажность продукта

Нарушена
герметичность

камеры

Избегать загрузки камеры

теплыми продуктами.

Уменьшить грузооборот

продуктов.

Уменьшить частоту
открывания дверей

холодильной камеры.

Оттаять испаритель, введя
режим принудительного

оттаивания.

Уменьшить интервал между

оттайками.

Проверить уплотнение
дверей межпанельных
стыков, неисправность

10.1. Степень защиты оборудования IP 20.

10.2. Перед пуском установки необходимо убедиться в целостности изоляции проводников,

надежности соединений и качестве заземления.

Примечание: Без заземления включение установки запрещается!

10.3. Если есть признаки ненормальной работы холодильной установки или обнаружены

нарушения в электрической части (нарушение изоляции проводов, обрыв заземляющего провода и

т.д.) эксплуатирующим лицам следует немедленно отключить установку и вызвать механика.

Примечание: Категорически запрещается обслуживающему персоналу производить ремонт

и регулировку режимов работы установки!

10.4. При проведении санитарной обработки, профилактических и ремонтных работ, установка

должна быть отключена от сети.

10.5. После длительного перерыва в работе установки пуск ее в работу может быть произведен

только после тщательной проверки представителем сервисного центра.

10.6. Минимальное расстояние между наружным блоком и стеной здания не менее 200 мм.

10.7. Минимальное расстояние для воздухоохладителей кубической формы от стены камеры 200

мм.

11. Возможные неисправности и способы их устранения.

11.1. При возникновении неисправности или признаков ненормальной работы (снижение

холодопроизводительности, частая остановка и пуск компрессора и т.д.), необходимо вызвать

механика для их устранения.

Возможные неисправности и способы их устранения представлены в табл.2.

Таблица 2.

8

дверей устранить, зазоры в

стыках замазать герметиком.

3. Холодильная машина
работает короткими

циклами:

Камера слишком
плотно загружена

продуктами.

Слишком высокая
температура

окружающей среды

Нарушена циркуляция
воздуха в

конденсаторе.

Утечка фреона
(срабатывает защита

по низкому давлению).

При загрузке обеспечить
свободный поток воздуха
между стеллажами с

продуктами.

Установку эксплуатировать
при температуре

окружающей среды более
32С запрещается.

Проверить доступ воздуха
через конденсатор; при

необходимости продуть.

Обеспечить зазор между
вентиляторной решеткой и

потолком – 400…600мм.

Проверить работу
вентилятора конденсатора,
неисправность вентилятора

устранить.

Выявить и устранить утечку

фреона из системы.

До устранения неисправности
включение установки

запрещается из-за

возможного отказа

компрессора.

№

Наименование работ

Периодичность

проведения

Кто проводит работы

1

Очистка узлов от загрязнений (в зависимости от степени загрязнений)

еженедельно

Ответственный механик

владельца

2

Осмотр агрегата; электрические измерения параметров питающей сети;
проверка уровня масла (по возможности), первичная дефектация;
проверка настройки приборов автоматического управления и защиты

ежемесячно

Сервисный центр

3

Проверка надежности крепления узлов холодильной установки, подтяжка
всех крепежных элементов

Ежемесячно

Сервисный центр

4

Чистка электрооборудования и пускозащитной аппаратуры, проверка
надежности крепления электросоединений, их подтяжка

Ежеквартально

Сервисный центр

5

Настройка приборов автоматического регулирования и управления,
выполнение работ по уходу за ними

Ежемесячно

Сервисный центр

6

Проверка на наличие утечек хладона устранение их при необходимости

Ежемесячно

Сервисный центр

7

Дозаправка системы хладоном, дозаправка компрессора маслом

При необходимости

Сервисный центр

8

Проверка программ электронных приборов и их перенастройка в
зависимости от технологических требований

При необходимости

Сервисный центр

12. Техническое обслуживание.

Бесперебойная и эффективная работа изделий обеспечивается системой планово-

предупредительных мероприятий по уходу, надзору, диагностике и всех видов ремонтов, проводимых
в плановом порядке в установленные сроки и направленных на поддержание оборудования в

исправном состоянии.

12.1. Перечень работ по техническому обслуживанию:

12.2. Результаты ежемесячного технического обслуживания заносятся в таблицу – Приложение

№6 настоящего паспорта и заверяются печатью сервисного центра.

Внимание! При необходимости добавления смазочного масла в компрессор следует заливать его

той же марки.

9

Приложение №1.

Акт пуска в эксплуатацию.

Настоящий акт составлен «___»_________20__г. владельцем холодильной

установки________________________________________________________________________________________________________________________________

____________________________________________________________________________________________________________________________________________

и представителем фирменного центра по техническому сервису______________________________________________________________________________

(наименование)

________________________________________________________________________________________________________________________________________________________________________________

(должность, фамилия, имя, отчество)

в том, что холодильная установка марки ___________ заводской номер ____________ изготовленный ПК

«Интерколд»«_____»____________20___г., запущенная

Удостоверение на право монтажа и обслуживания торгового холодильного оборудования №______ выданное

«____» _________ 20 ___г.

Инвентарный номер ____________ предприятия владельца

Владелец ________ _________________

Подпись Ф.И.О.

Представитель центра ________ _________________

Подпись Ф.И.О.

М.П.
Электромеханик ________ ________________

Подпись Ф.И.О.

Наименование и адрес организации, должность, Ф.И.О

Должность, наименование организации, Ф.И.О.

Наименование организации, выдавшей удостоверение

10

Приложение №2

11

Приложение №2 (продолжение)

12

Приложение №2 (продолжение)

13

Приложение №2 (продолжение)

14

Приложение №2 (продолжение)

15

Приложение №2 (продолжение)

16

Приложение №2 (продолжение)

17

Приложение №3

18

Приложение №4

19

Приложение №4 (продолжение)

20

Приложение №4 (продолжение)

21

Приложение№4 (продолжение)

22

Приложение№4 (продолжение)

23

Приложение№4 (продолжение)

24

Приложение№4 (продолжение)

25

Приложение№4 (продолжение)

26

Приложение№4 (продолжение)

27

Приложение№4 (продолжение)

28

Приложение№4 (продолжение)

29

Приложение №4 (продолжение)

30

Приложение №5

31

Приложение №5 (продолжение)

32

Приложение №5 (продолжение)

33

Приложение №5 (продолжение)

34

Приложение №5 (продолжение)

35

Приложение №5 (продолжение)

36

Приложение №5 (продолжение)

37

Приложение №6

Дата произв. тех.

обслуживания

Печать тех. центра

Результаты тех. обслуживания. Печать тех. центра

38

Приложение №7

Рекомендации по монтажу оборудования по месту. Одно изделие.

Допускается наличие лишь двух из трѐх изображѐнных стен.

L- высота агрегата.

39

Приложение №7 (продолжение)

Рекомендации по монтажу оборудования по месту. Более одного

изделия.

40

Приложение №7 (продолжение)

Допускается наличие лишь двух из трѐх изображѐнных стен.

41

Приложение №7 (продолжение)

Рекомендации по монтажу оборудования по месту. Расположение

предметов по направлению «факела» воздуха.

Расположение стен и прочих предметов вдоль указанной зоны не

допускается.

Допускается сооружение антивандальной сетки с размером ячейки не

менее 35х35 и толщиной проволоки не более 2 мм. Использование

декоративных жалюзи по согласованию с заводом.

42

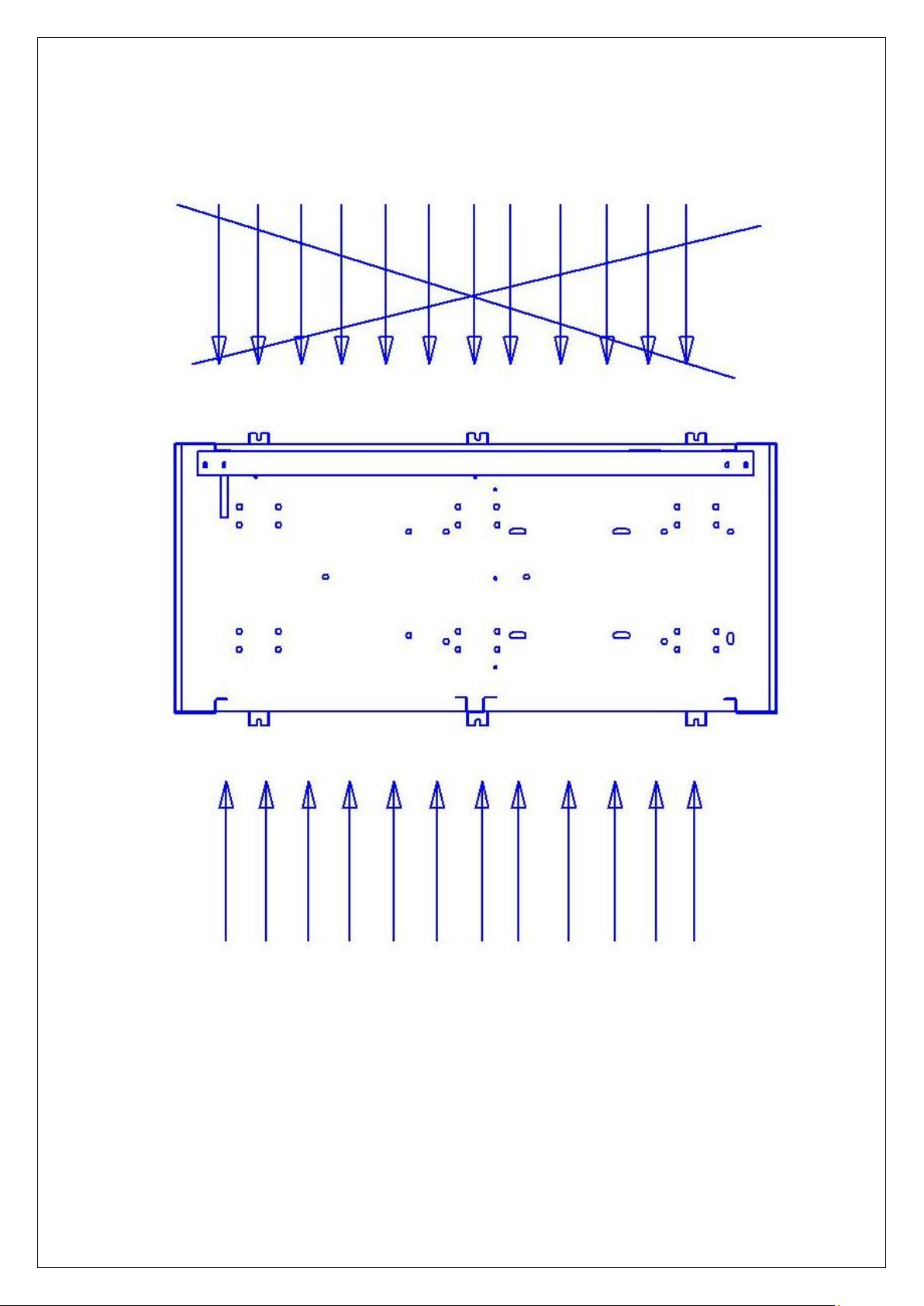

Приложение №8

Осуществлять мойку при помощи струи воды под давлением согласно схеме при

этом корректировать расход и давление по состоянию загрязнения. Не допускать
замятие оребрения. Не допускается мыть с наружной стороны. Во время активного
цветения пухообразующих растений допускается очистка конденсатора мягкой щѐткой,

при этом, не повреждая оребрение.

43

Приложение №9

Модель

Наружный блок

Внутренний блок

Доза

заправки, кг

Максимальн

о

допустимая

длина для
указанной

дозы и

диаметров

трасс, м

Вход, мм

Выход, мм

Вход, мм

Выход, мм

Серия М и FT

МСМ 110

10 6 10

12

0,55

5

МСМ 115

12

10

10

12

0,55

5

МСМ 218

12

10

10

12

0,54

5

МСМ 223 220

12

10

10

12

0,83

5

МСМ 223 380

12

10

10

12

0,83

5

MCM 231 220

12

10

10

12

1,2

5

MCM 231 380

12

10

10

12

1,2

5

МСМ 331

12

10

16

16

1,2

5

МСМ 331FT

12

10

16

16

1,2

5

МСМ 335

18

10

16

16

1,2

5

МСМ 335FT

18

10

16

16

1,37

5

МСМ 342

18

10

16

16

1,37

5

МСМ 451*

18

10

16

16 5 10

МСМ 451FT*

18

10

16

16 6 10

МСМ 454*

22

12

16

16 5 10

МСМ 454FT*

22

12

16

16 6 10

МСМ 462*

22

12

16

16 5 10

МСМ 462FT*

22

12

16

16 6 10

МСМ 471*

22

12

16

22 5 10

МСМ 471FT*

22

12

16

22 6 10

МСМ 582*

22

12

16

22 8 15

МСМ 582 FT*

22

12

16

22 9 15

МСМ 588 *

22

12

16

22 8 15

МСМ 588 FT*

22

12

16

22 9 15

МСМ 5102 *

22

12

16

22 8 15

МСМ 5102 FT*

22

12

16

22 9 15

МСМ 6136*

28

12

22

35 8 15

МСМ 6136 FT*

28

12

22

35 9 15

МСМ 6159*

28

12

22

35 8 15

МСМ 6159 FT*

28

12

22

35 9 15

МСМ 6186*

35

16

22

42 8 15

МСМ 6186 FT*

35

16

22

42 9 15

MCM 6200*

35

16

22

42

16

15

MCM 6200 FT*

35

16

22

42

18

15

LCM 108

12

10

10

12

0,44

5

LCM 109

12

10

10

12

0,44

5

LCM 210

12

10

10

12

0,83

5

LCM 316

16

10

16

16

0,9

5

LCM 316FT

16

10

16

16

1,1

5

LCM 324

16

10

16

16

1,02

5

LCM 324FT

16

10

16

16

1,2

5

LCM 434

22

12

16

16

1,1

5

LCM 434FT

22

12

16

16

1,3

5

LCM 443*

22

12

16

16 6 10

LCM 443FT*

22

12

16

16 7 10

LCM 447*

22

12

16

22 6 10

44

LCM 447FT*

22

12

16

22 7 10

Приложение №9 (продолжение)

LCM 565

22

12

16

22 8 15

LCM 565 FT

22

12

16

22 9 15

LCM 583

22

12

16

22 8 15

LCM 583 FT

22

12

16

22 9 15

LCM 6131

22

12

22

42

16

15

LCM 6131 FT

22

12

22

42

18

15

LCM 6149

35

12

22

42

16

15

LCM 6149 FT

35

12

22

42

18

15

Серия T

МСМ 110 T

10 6 10

12 2 5

МСМ 215 T

12

10

10

12 2 5

МСМ 218 T

12

10

10

12 2 5

МСМ 223 220 T

12

10

10

12 2 5

МСМ 223 380 T

12

10

10

12 2 5

МСМ 331 T

12

10

16

16 2 5

МСМ 335 T

18

10

16

16 2 5

МСМ 451T

18

10

16

16 5 10

МСМ 462T

22

10

16

16 5 10

МСМ 571T

22

12

16

22 5 15

МСМ 582T

22

12

16

22 5 15

МСМ 588T

22

12

16

22 5 15

LCM 108 T

12

10

10

12 2 5

LCM 209 T

12

10

10

12 2 5

LCM 210 T

12

10

10

12 2 5

LCM 316 T

16

10

16

16 2 5

LCM 324 T

16

10

16

16 2 5

LCM 443 T

22

12

16

16 2 10

LCM 447 T

22

12

16

22 5 10

LCM 565 T

22

12

16

22 5 15

LCM 583 T

22

12

16

22 5 15

Серия GT и GT FT

МСМ 110 GT

10 6 12

18 2 5

МСМ 115 GT

12

10

12

22 2 5

МСМ 218 GT

12

10

12

22 2 5

МСМ 223 GT 220

12

10

12

22 2 5

МСМ 223 GT 380

12

10

12

22 2 5

MCM 231 GT 220

12

10

12

22 2 5

MCM 231 GT 380

12

10

12

22 2 5

МСМ 331 GT

12

10

12

22 2 5

МСМ 331 GT FT

12

10

12

22 3 5

МСМ 335 GT

18

10

12

22 2 5

МСМ 335 GT FT

18

10

12

22 3 5

МСМ 342 GT

18

10

12

22 2 5

МСМ 451 GT*

18

10

12

22 5 10

МСМ 451 GT FT*

18

10

12

22 6 10

МСМ 454 GT*

22

12

28

42 5 10

МСМ 454 GT FT*

22

12

28

42 6 10

МСМ 462 GT*

22

12

28

42 5 10

МСМ 462 GT FT*

22

12

28

42 6 10

МСМ 471 GT*

22

12

28

42 5 10

МСМ 471 GT FT*

22

12

28

42 6 10

МСМ 582 GT*

22

12

28

42 8 15

МСМ 582 GT FT*

22

12

28

42 9 15

МСМ 588 GT *

22

12

28

42 8 15

45

МСМ 588 GT FT*

22

12

28

42 9 15

МСМ 5102 GT *

22

12

28

42 8 15

МСМ 5102 GT FT*

22

12

28

42 9 15

МСМ 6136 GT *

28

12

28

42 8 15

МСМ 6136 GT FT*

28

12

28

42 9 15

Приложение №9 (продолжение)

МСМ 6159 GT*

28

12

28

42 8 15

МСМ 6159 GT FT*

28

12

28

42 9 15

МСМ 6186 GT*

35

16

28

42 8 15

МСМ 6186 GT FT*

35

16

28

42 9 15

MCM 6200 GT*

35

16

28

42

16

15

LCM 108 GT

35

16

12

18 2 5

LCM 109 GT

12

10

12

18 2 5

LCM 210 GT

12

10

12

18 2 5

LCM 316 GT

12

10

12

18 2 5

LCM 316 GT FT

16

10

12

18 3 5

LCM 324 GT

16

10

12

18 2 5

LCM 324 GT FT

16

10

12

18 3 5

LCM 434 GT

16

10

12

18 2 5

LCM 434 GT FT

22

12

12

18 3 5

LCM 443 GT *

22

12

12

22 5 10

LCM 443GT FT*

22

12

12

22 6 10

LCM 447 GT*

22

12

12

22 5 10

LCM 447 GT FT*

22

12

12

22 6 10

LCM 565 GT*

22

12

28

42 8 15

LCM 565 GT FT*

22

12

28

42 9 15

LCM 583 GT*

22

12

28

42 8 15

LCM 583 GT FT*

22

12

28

42 9 15

LCM 6131 GT*

22

12

28

42

16

15

LCM 6131 GT FT*

22

12

28

42

18

15

LCM 6149 GT*

22

12

28

42

16

15

LCM 6149 GT FT*

35

12

28

42

18

15

46

Габаритные размеры упаковки.

корпуc I

1250х900х650

корпуc II

1200х1150х650

корпуc III

1250х900х780

корпуc III (MCM 342)

1350х1200х650

корпуc IV

1450х1200х780

корпуc IV (MCV 471; LCM 447)

1450х1200х780

Габаритные размеры упаковки.

корпуc I

1250х900х650

корпуc II

1200х1150х650

корпуc III

1250х900х780

корпуc III (MCM 342)

1350х1200х650

корпуc IV

1450х1200х780

корпуc IV (MCV 471; LCM 447)

1450х1200х780

Приложение №10

47

Приложение №10(продолжение)

48

Приложение №11
