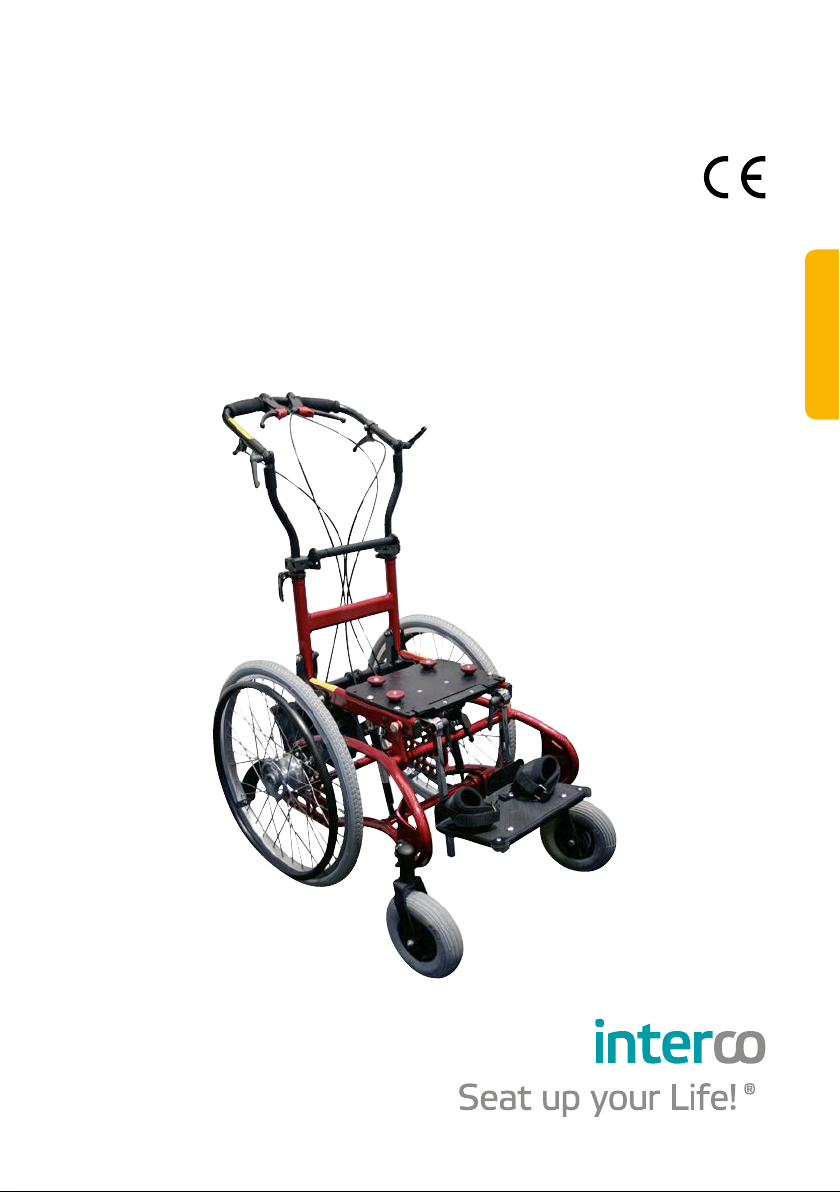

SIMPLY® LIGHT

SIMPLY® LIGHT

Bedienungsanleitung

Operating Guidelines

03 / 2018

Bedienungsanleitung SIMPLY® LIGHT CE

Operating Guidelines SIMPLY® LIGHT CE



  Deutsch  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . ab Seite 3



  English    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . from page 29

Inhalt

1. Einleitung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 4

2. Allgemeines � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 4

3. Zweckbestimmung / Anwendungsgebiet � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 5

4. Ausstattung / Optionen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 5

5. Technische Daten � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7
5�1 Außenabmessungen von SIMPLY LIGHT � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7
5�2 Luftdrucktabelle � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8

6. Bedienung / Montage � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8
6�1 Aufsetzen der Sitzschale � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8
6�2 Montage und Verstellen der Kniewinkel � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 10
6�3 Montage und Verstellen des Fußbretts � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 10
6�4 Neigungsverstellung der Sitzschale � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 10
6�5 Einstell- und Verstellmöglichkeiten des Schiebegriffs � � � � � � � � � � � � � � � � 11
6�6 Klappmechanismus zum Transport von SIMPLY LIGHT � � � � � � � � � � � � � � � � 12
6�7 Schwenken der Kippschutzräder � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
6�8 Zwei auf die Hinterräder wirkende Trommelbremsen � � � � � � � � � � � � � � � � � 15
6�9 Sonderzubehöre � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 16

7. Wartung / Pflege � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 17
7�1 Prüfungen des Reifenluftdrucks � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 17
7�2 Nachstellen der Feststellbremse � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18
7�3 Reinigungen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 19
7�4 Wartungsintervalle � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 19

8. Transport / Transportsicherung / Treppensteigen � � � � � � � � � � � � � � � � � � � � 19

9. Sicherheitshinweise � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 20

10. Mögliche Störungen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 22

11. Wiedereinsatz und Entsorgung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 22

12. Konformitätserklärung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 23

13. Garantie � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 24

14. Serviceplan � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25

Deutsch

3

1. Einleitung

Herzlichen Glückwunsch, Sie haben sich für das Sitzschalenuntergestell SIMPLY
LIGHT der Firma interco GmbH entschieden!

Um Ihnen den Umgang mit dem Produkt zu erleichtern haben wir die Handha­bung der einzelnen Bauteile in dieser Bedienungsanleitung beschrieben� Bitte
haben Sie Verständnis dafür, dass auch Beschreibungen von Bauteilen aufgeführt
sind, die unter Umständen nicht an Ihrem Produkt vorhanden sind� Wichtig ist
die individuelle Anpassung an die Bedürfnisse der betroffenen Person� Um hier
vielen Ansprüchen gerecht zu werden, ist auch die Liste des Zubehörs sowie
der jeweiligen Beschreibungen etwas umfangreicher� Bitte lesen Sie die Teile
die auf Ihr spezielles Modell zutreffen sorgfältig durch und bewahren Sie die
Bedienungsanleitung zum späteren Nachschlagen auf�

Sollten Sie noch Fragen zu der Sitzschale haben, fragen Sie uns oder Ihren
Fachhändler�

SIMPLY LIGHT ist das passende Straßenuntergestell für das Sitzschalenpro
gramm der Firma interco und bietet eine Fülle individueller Einstellmöglich­keiten� Mittels einer Gasdruckfeder kann die Sitzschale stufenlos in ihrer Neigung
verstellt werden� Luftbereifung und Trommelbremsen sorgen serienmäßig für
höchste Sicherheit und Fahrkomfort� Die vorderen Räder sind lenkbar, so dass
SIMPLY LIGHT ausgesprochen wendig ist und sich besonders einfach schie­ben lässt� SIMPLY LIGHT ist mit wenigen, einfachen Handgriffen zum Transport
zusammenklappbar und passt in jeden Kofferraum� Das Straßenuntergestell
SIMPLY LIGHT ist für die Verwendung aller interco Sitzschalenmodelle mit Tra­pezadapter geeignet� SIMPLY LIGHT wurde als Schieberollstuhl speziell für den
Außenbereich konzipiert� Ein Antreiben des SIMPLY LIGHT über Greifreifen sollte
bei Fehlen der Kniehebelbremse (optional) aus Sicherheitsgründen vermieden
werden� Zur Verwendung im Wohnbereich empfehlen wir unser Zimmerunter­gestell ROOMY NEW EDITION�

2. Allgemeines

Das Produkt ist in einem Temperaturbereich von –20 °C bis +60 °C (–4 °F bis
+140 °F) getestet worden� Zwischen den einzelnen Fertigungspartien lassen
sich Farbunterschiede nicht immer vermeiden� Diesbezügliche Reklamationen
können leider nicht anerkannt werden� Bitte haben Sie Verständnis dafür, dass

-

4 EINLEITUNG

unsachgemäße Behandlung, eventuelle Regenränder oder Farbunterschiede im
Material keine berechtigte Reklamation darstellen� Regelmäßige Pflege aller
Metallteile am Stuhl ist notwendig, um die hochwertige Optik zu erhalten� Dazu
sind handelsübliche Pflegemittel ausreichend� Kleine Sets zum Ausbessern
eventueller Lackschäden am Gestell erhalten Sie beim Fachhändler� Die Achsen­den müssen in Abständen von ca� 4 Wochen gesäubert und leicht geölt werden�

3. Zweckbestimmung / Anwendungsgebiet

Bei der Versorgung mit Sitzschalen und modularen Sitzsystemen für Kinder
sind Fahr- bzw� Untergestelle für den Innenraum und/oder Außenbereich ob­ligatorisch� Sie dienen der Mobilität und dem Transport des Versicherten� Die
Zweckbestimmung für Fahrgestelle – insbesondere SIMPLY LIGHT – ist daher
immer die Aufnahme einer Sitzschale�

4. Ausstattung / Optionen

Die Grundausstattung von SIMPLY LIGHT beinhaltet:



Trapezadapteraufnahme für interco-Sitzschalen, einstellbar in der Tiefe



Sitzkantelung über eine Gasdruckfeder von 300 N



Über Raster-Blech bis 30° Rückenwinkelverstellung



Sitzkantelung stufenlos bis max� 30°



höhen- und winkelverstellbarer Schiebegriff



Antriebsräder wahlweise 12˝, 16˝, 22˝ oder 24˝ mit Quick-Release-Achse
und Trommelbremse



Feststellbremsgriffe mit drei Rasten



schwenkbare Kippschutzräder



integrierte Radstandsverlängerung

Die montierte Trapezadapteraufnahme ist standardmäßig an allen Fahrunterge­stellen der interco GmbH vorhanden� Dadurch ist es möglich, eine interco-Sitz­schale mit Trapezadapter auf unterschiedlichen Fahruntergestellen der interco
GmbH zu befestigen� Die am Untergestell montierte Trapezadapteraufnahme
besteht im Wesentlichen aus 3 Funktionsgruppen:

Deutsch

1�

Aufnahmeblech mit den Führungsbuchsen zur Aufnahme des Schalenadapters�

2� Rastnocken zur Sicherung der zu montierenden Sitzschale gegen Heraus-

rutschen

AUSSTATTUNG / OPTIONEN 5

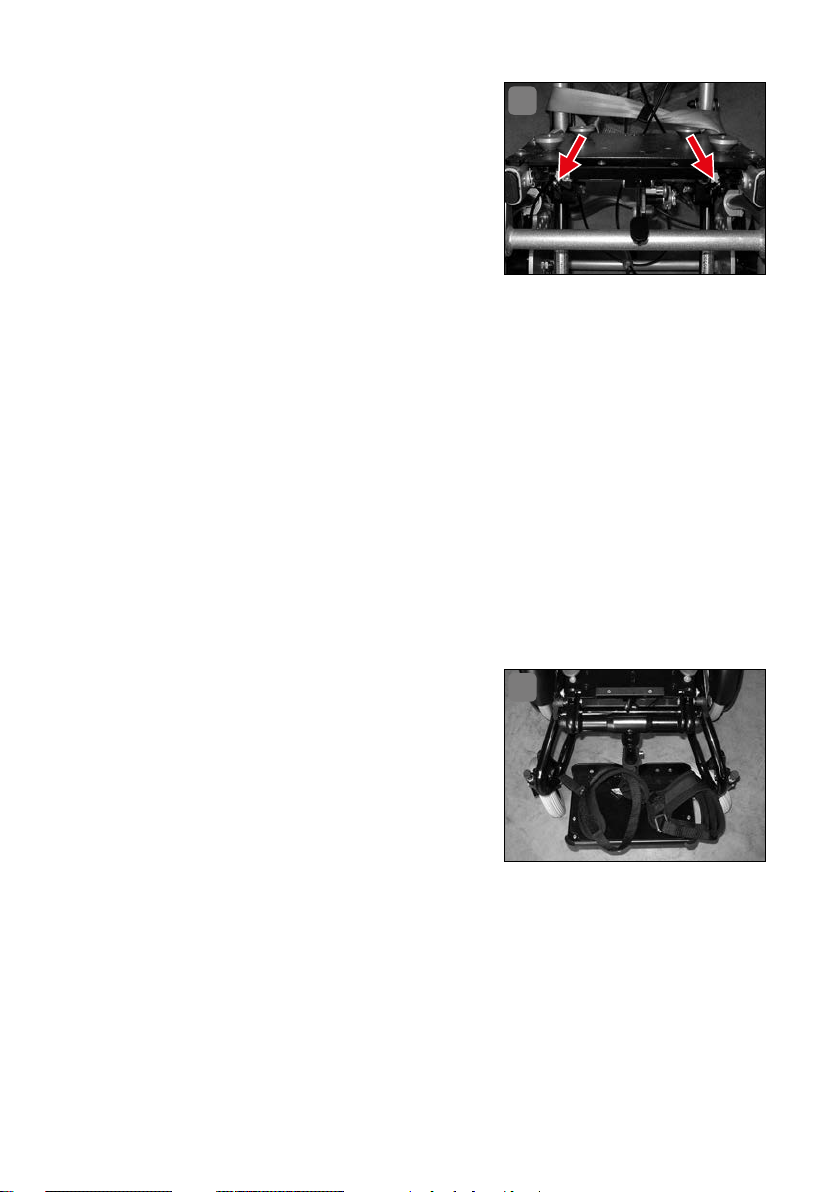

3� Zwei Flügelschrauben (je eine rechts und

links – Bild 1)) zur Montage und Befesti-

1

gung der Kniewinkel (siehe Kap� 6�2)�

Hinweis: Bitte vergewissern Sie sich, dass
die Individualanpassung des Adaptersy­stems korrekt durchgeführt wurde� Sie er­kennen dies daran, dass der Schalenadapter
an der vorderen Kante plan auf der Trapez­adapteraufnahme aufliegt und der Arretierbolzen vollständig einrastet!

Folgendes Zubehör kann zusätzlich bereitgestellt werden:



Radschützer



Speichenschützer



Feststellung der Lenkräder



Steckachsen für Vorderräder (Verbreiterung Radstand)



E-Fix



Mittelfußbank

Die Mittelfußbank ist eine Alternative zum Fußbrett mit Kniewinkel� Sie wird
nach Bestellung bereits im Werk montiert� Nachträgliche Veränderungen zur
individuellen Anpassung sind möglich�

Einstell- und Verstellmöglichkeiten:

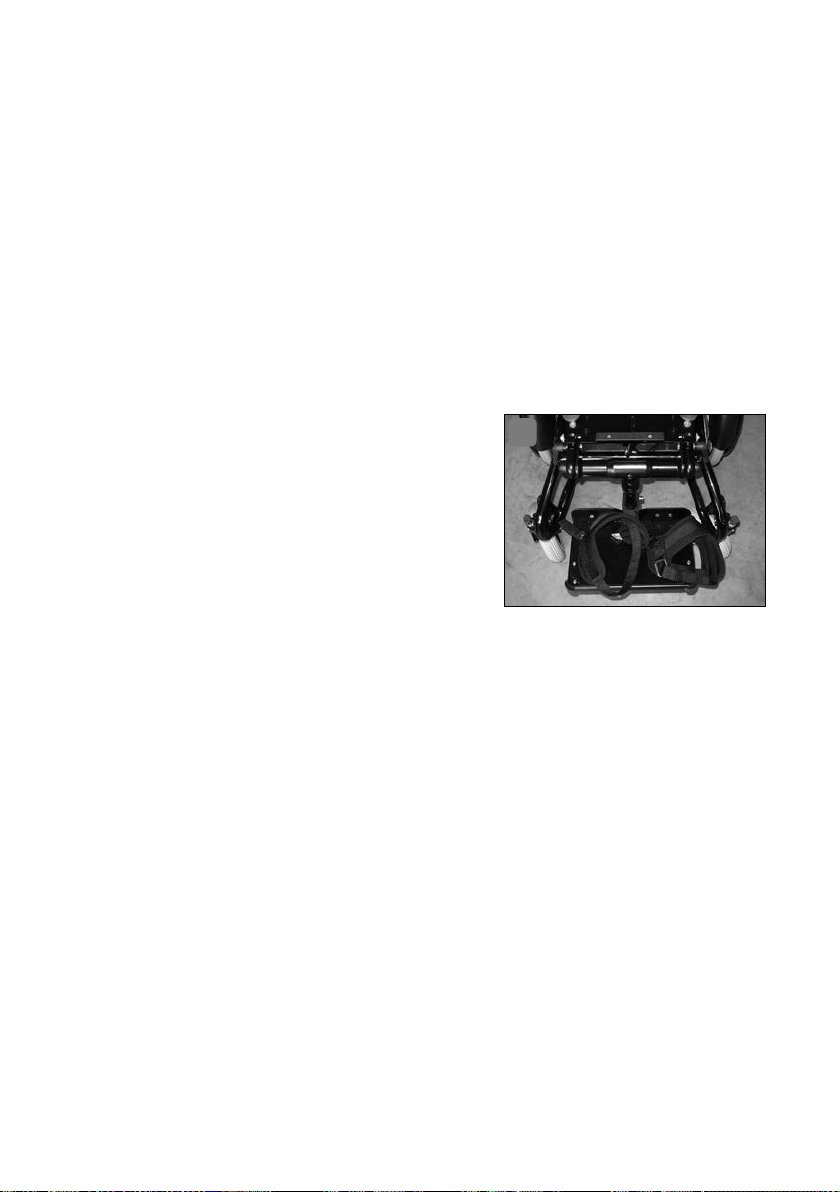

Die Mittelfußbank (Bild 2) hat für eine op­timale Anpassung an die Bedürfnisse des
Patienten unterschiedliche Verstellmöglich­keiten:

a) senkrechte Neigungsverstellung

Zur Verstellung der Mittelfußbank gehen Sie
wie folgt vor:



betätigen Sie die Feststellbremsen(siehe Kapitel 6�8�1�)



lösen Sie die Verschraubungen der Mittelfußbank rechts und links am obe­ren Rahmen soweit durch Drehen der Klemmhebel entgegen dem Uhrzei­gersinn, bis der obere Teil beweglich wird�



Bewegen Sie die Mittelfußbank in die gewünschte Position�



Halten Sie die Mittelfußbank mit einer Hand in der gewünschten Position
fest und fixieren Sie mit der anderen Hand diese Stellung durch Feststel­lung des entsprechenden Klemmhebels�

6 AUSSTATTUNG / OPTIONEN

2



Fixieren Sie auch die Verschraubung auf der anderen Seite durch Festdre­hen des Klemmhebels�



Lösen Sie ggf� die Feststellbremsen (s� Kap� 6�8�2)

b) klappbar nach hinten

Das Fussbrett wird per Hand nach oben geklappt�

c) Höhen- und Tiefenverstellung

Lösen Sie die Schraube am Klemmblock des Fußbrettes und verstellen Sie auf
dem Mittelrohr der Mittelfußbank das Fußbrett nach Bedarf� Ziehen Sie die
Schraube nach erfolgter Einstellung wieder fest an�

Deutsch

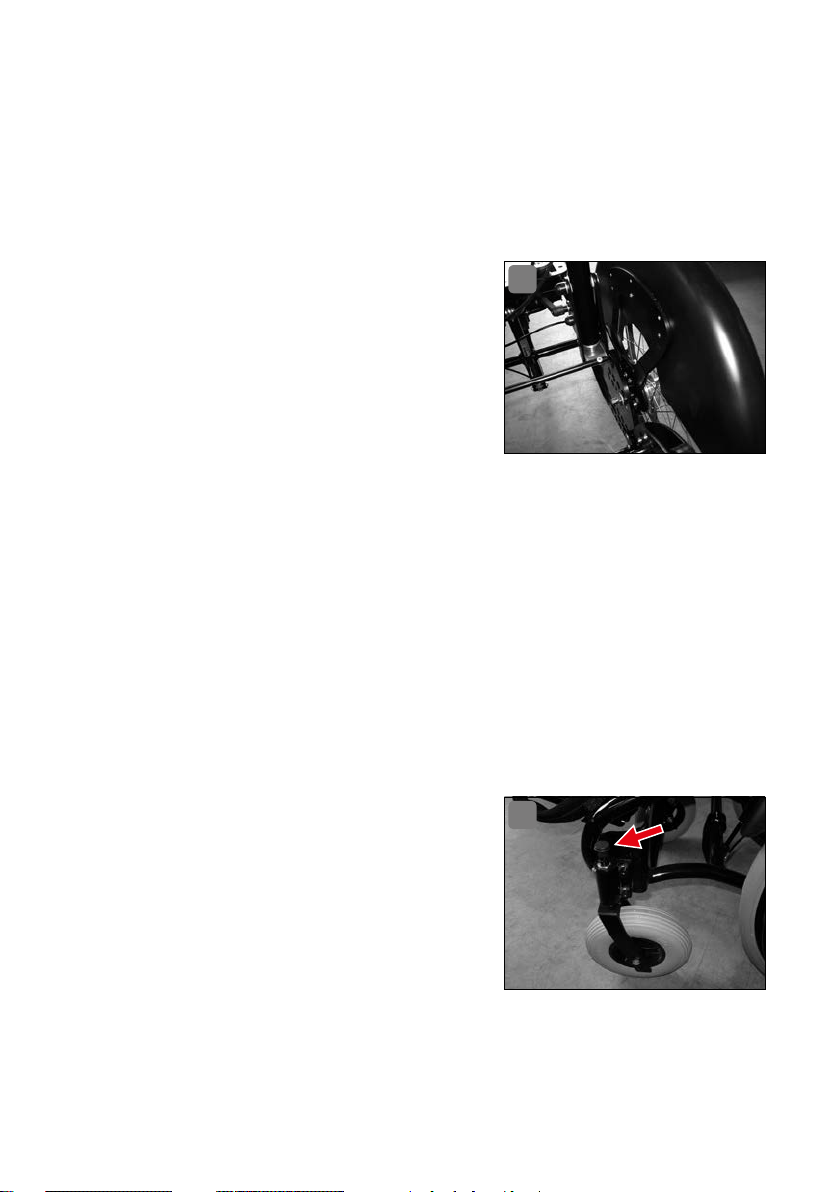

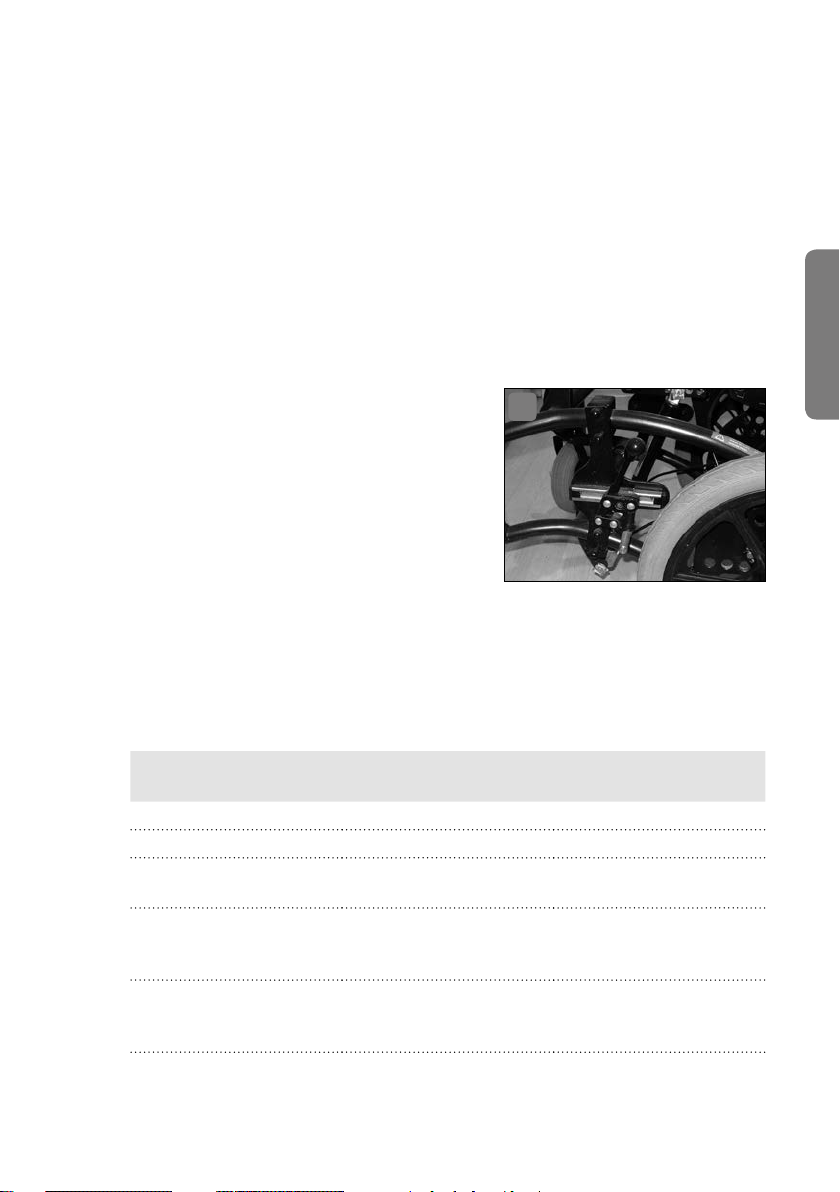

Kniehebelbremse (Druckbremse):

Kniehebelbremsen werden zusätzlich zur
Feststellbremse (Trommelbremse) einge
setzt (Bild 3)� Diese werden bereits bei Be
stellung im Werk montiert und eingestellt�
Falls die Bremswirkung durch Distanz – Ver­änderung (Rad- Kniehebelbremse) nachlässt,
kann man durch verschieben der Schiebe­mutter in der C-Schiene dies nachregulieren�

5. Technische Daten

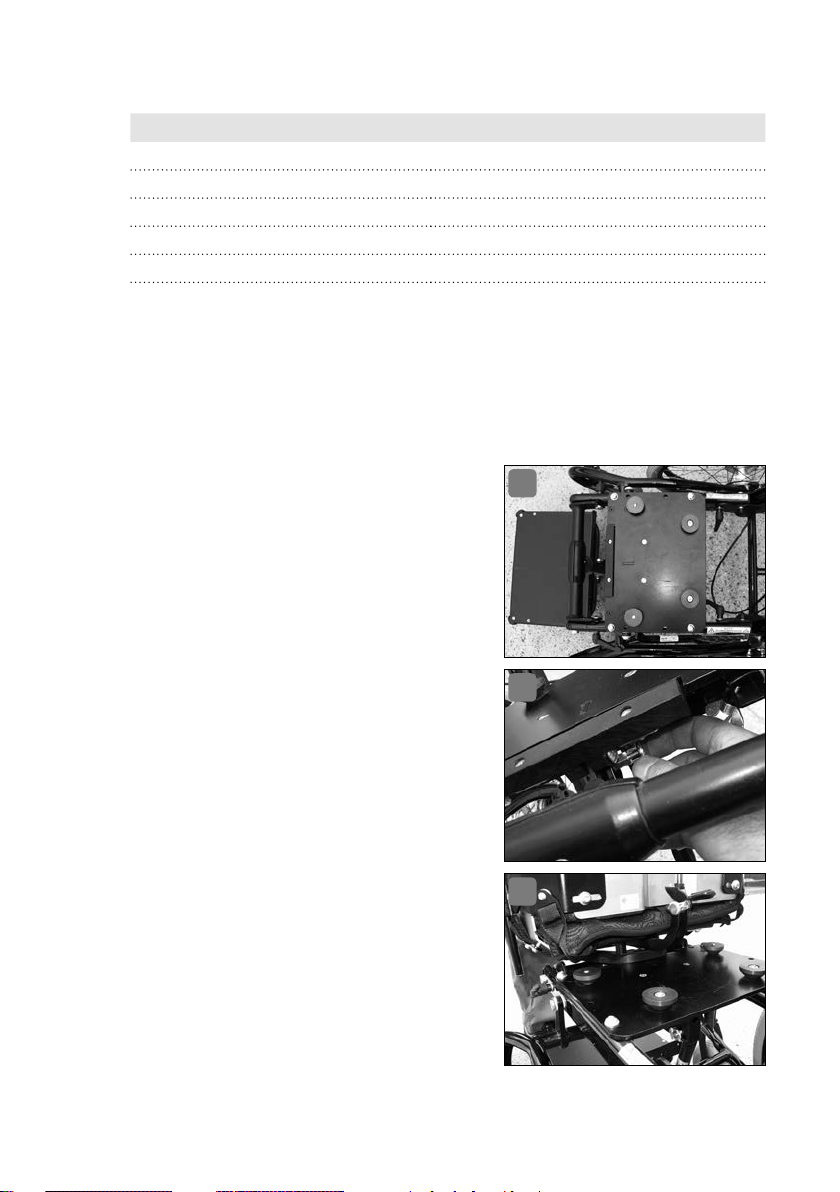

5.1 Außenabmessungen von SIMPLY LIGHT

SIMPLY LIGHT (22˝/24˝) 

Sitzbreite 35 / 40 / 45 cm
Länge max. 83 cm 83 cm
Breite über alles 57 / 62 / 67 cm 57 / 62 / 67 cm
Höhe bis Oberkante

Adapterplatte
Höhe Schiebegriff. min.

(Sitzwinkel 90°,  
Schiebegriff 90°)

Höhe Schiebegriff max.
(Sitzwinkel 90°,  
Schiebegriff 90°)

50,5 cm 50,5 cm

95 cm 95 cm

105 cm 105 cm

3

-

-

SIMPLY LIGHT (12˝/16˝)

Sitzbreite 35 / 40 / 45 cm

Gewicht (Grundausstattung ohne Sitzschale): Je nach Ausführung 20 - 23 kg

TECHNISCHE DATEN 7

5.2 Luftdrucktabelle

Luftdruck (bar) maximal

Lenkräder vorne 2,5
Hinterräder 12˝ 2,5
Hinterräder 16˝ 3,0
Hinterräder 22˝ 4,0
Hinterräder 24˝ 4,0

Wichtig: Die maximale Belastung für SIMPLY LIGHT beträgt 80 kg (inkl� Nutzer-
gewicht und Sitzschale mit Zubehör)!

6. Bedienung / Montage

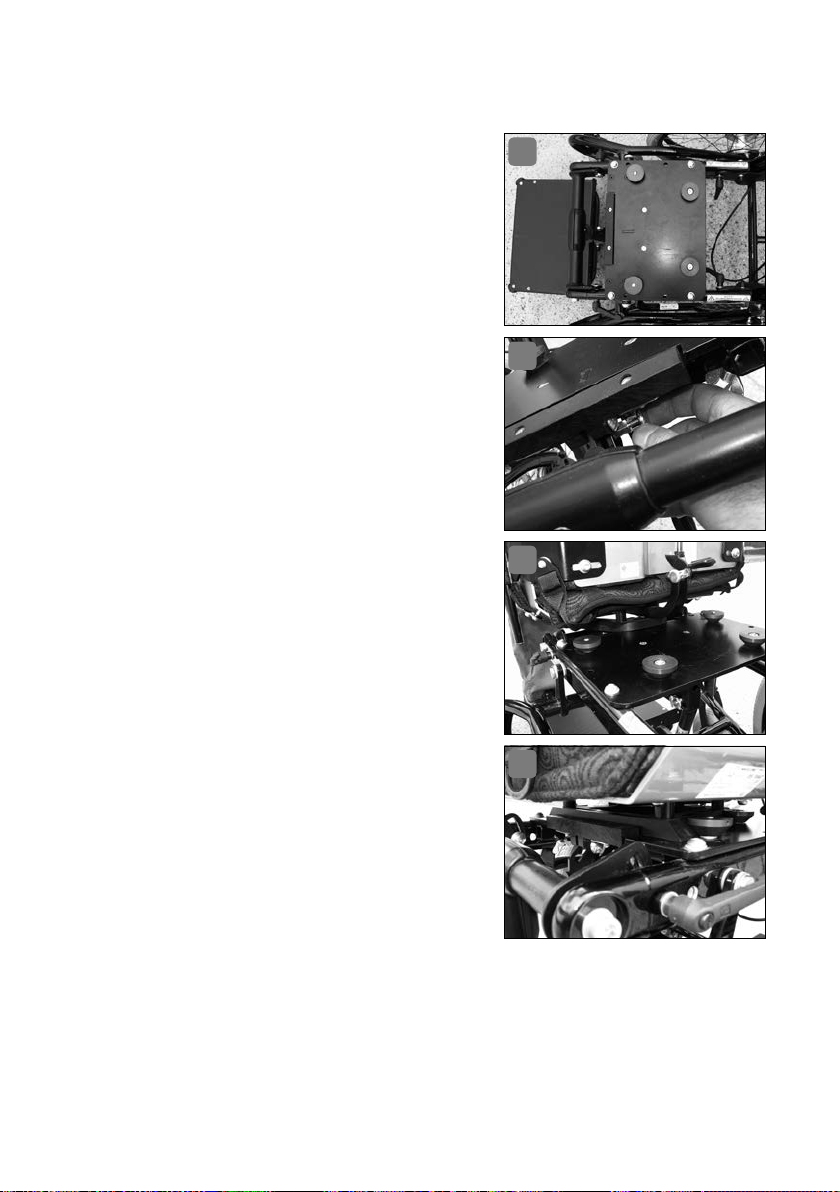

6.1 Aufsetzen der Sitzschale

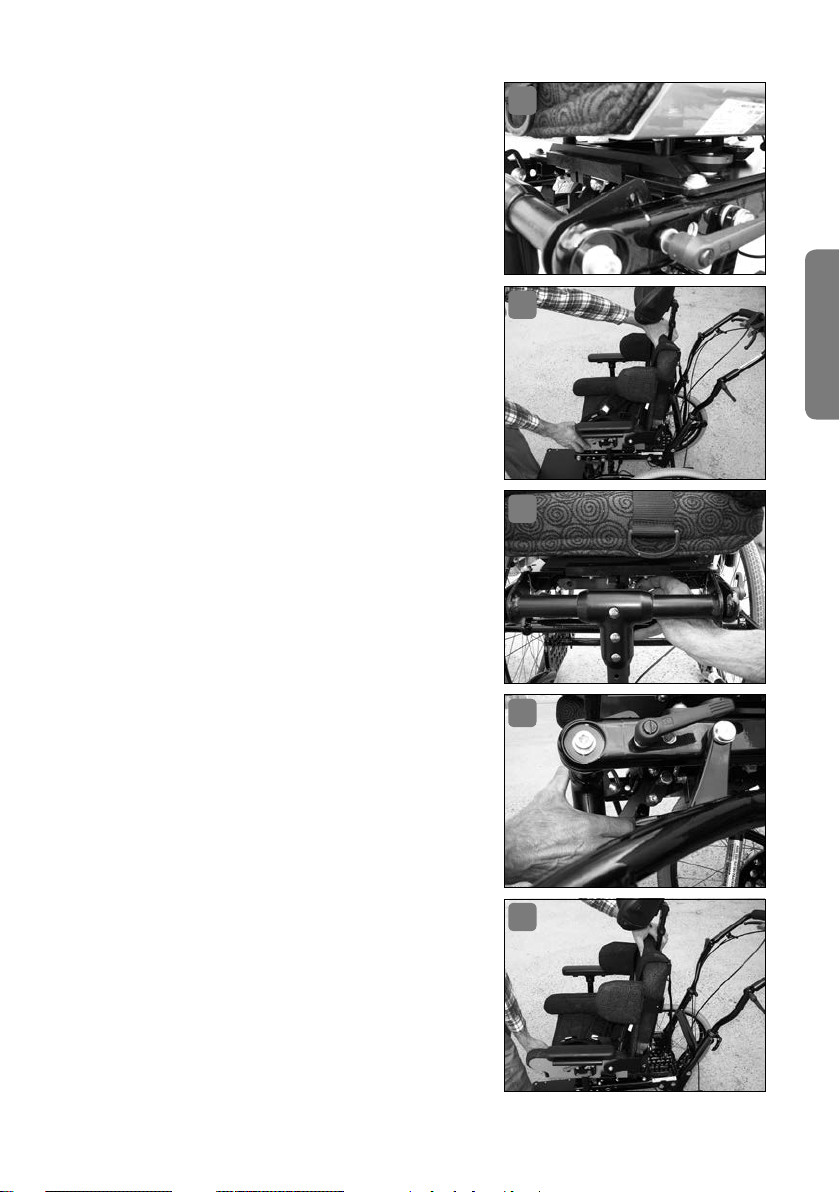

Die Sitzschale wird mit Hilfe des Trapez­adapters auf der Trapezadapteraufnahme
(Bild 4) des Untergestells fixiert� Führen
Sie hierzu nachfolgende Arbeitsschritte
durch und prüfen Sie nach dem Aufsetzen
der Sitzschale deren sicheren Halt auf der
Trapezadapteraufnahme�

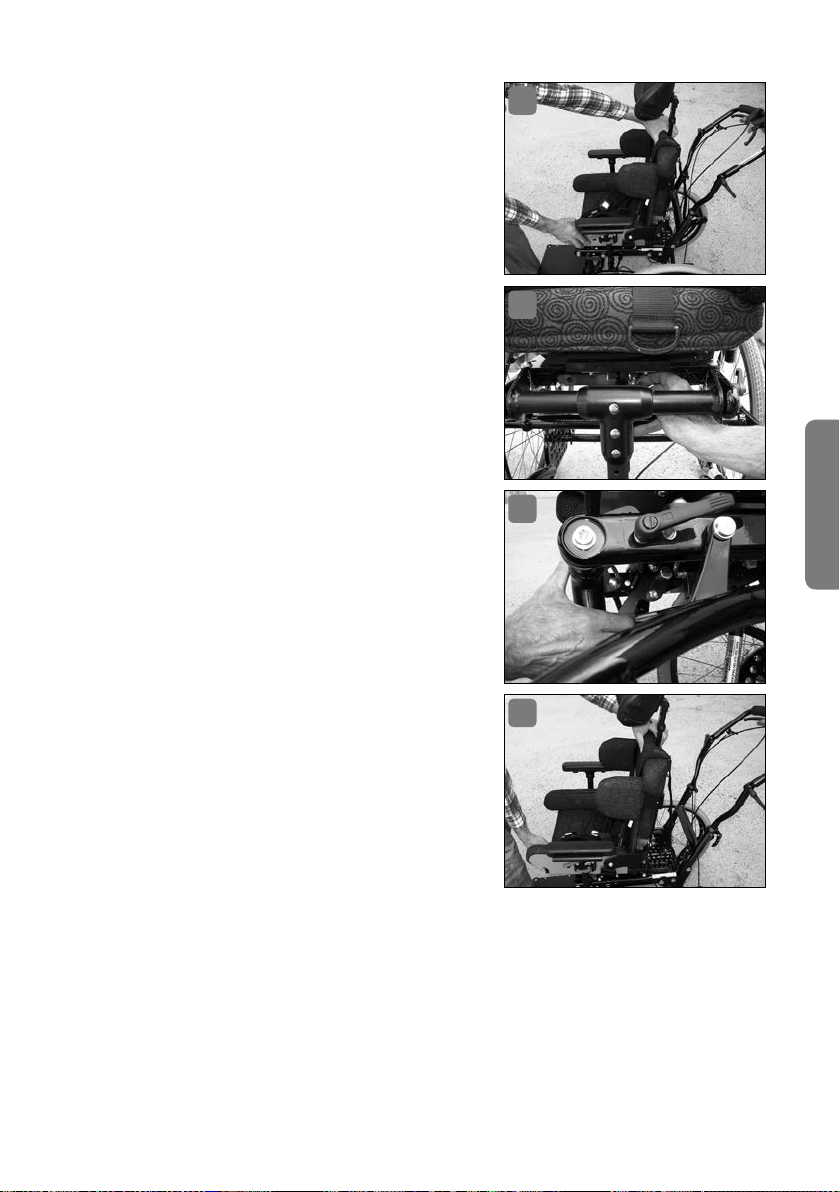

Entriegeln Sie zunächst die Sitzschalenfi­xierung, indem Sie den Zug-Schnäpper he­rausziehen und um 90 Grad drehen (Bild 5)�

Setzen Sie das hintere Ende des Trapezad­apters auf die vordere Seite der Trapezad­apteraufnahme, sodass die Verriegelung
nach unten gedrückt wird (Bild 6)� Schieben
Sie nun die Sitzschale nach hinten, bis diese
deutlich hörbar einrastet (Bild 7)� Verriegeln
Sie die Sitzschalenfixierung wieder, indem
Sie den Zugschnäpper ein weiteres Mal um
90 Grad drehen, bis dieser einrastet (Bild 5)�
Zu guter Letzt überprüfen Sie die Sitzschale
und die Sitzschalenverriegelung auf ihren
festen Halt (Bild 8)�

4

5

6

8 BEDI ENUN G / M ONTA GE

Bei Montage der Sitzschale mit einem Ar­retierbolzen wird zuerst überprüft ob der
Bolzen eingerastet ist� Sie sehen dies daran,
dass der Verriegelungszapfen oben aus der
Trapezadapterplatte heraussteht� Ist dies
nicht der Fall, drehen Sie so lange am Ent
riegelungsknopf, bis dieser einrastet� An­schließend setzen Sie die Sitzschale mit dem
hinteren Teil des Schalentrapezadapters auf
der Trapezadapteraufnahme auf� Schieben
Sie die Sitzschale (damit auch den Schalen­trapezadapter) in die hintere Position, bis der
Verriegelungsmechanismus hörbar einrastet�

Wichtig: Prüfen Sie immer, ob die Sitzschale
fest in der Trapezadapteraufnahme sitzt� Sie
prüfen dies durch Ziehen an der Sitzschale
und gleichzeitigem Drücken am Unterge­stell� Die Sitzschale darf nicht heraus rut­schen�

Abnehmen der Sitzschale

Ziehen Sie zunächst den Zug-Schnäpper he­raus und drehen diesen um 90 Grad (Bild 9)�
Öffnen Sie die Sitzschalenverriegelung,
indem Sie den Hebel nach oben drücken
(Bild 10)� Jetzt können Sie die Sitzschale
nach vorne herausziehen (Bild 11)�

7

-

8

Deutsch

9

10

Bei Demontage mit Arretierbolzen wird
zuerst der Entriegelungsknopf des Arre

­tierbolzens nach unten gezogen und um 90
Grad gedreht� Der Verriegelungszapfen steht
nicht heraus� Dann ziehen Sie vorne an der

11

Sitzschale, sie rutscht nun aus der Trapez­adapteraufnahme heraus� Anschl� nehmen
Sie die Sitzschale vom Untergestell herun­ter� Drehen Sie nun solange den Entriege­lungsknopf des Arretierbolzens, bis dieser
hörbar einrastet�

BEDI ENUN G / M ONTA GE 9

6.2 Montage und Verstellen der Kniewinkel

Zur Montage der Kniewinkel gehen Sie wie folgt vor:



Lösen der beiden Flügelschrauben unten rechts und links an der vorderen
(langen) Seite der Trapezadapteraufnahme�



Einschieben des Kniewinkels bis zur gewünschten Tiefe�



Festziehen der beiden Flügelschrauben�

6.3 Montage und Verstellen des Fußbretts
Voraussetzung: Die Kniewinkel sind montiert�

Zur Montage des Fußbretts gehen Sie wie folgt vor:



Lösen der beiden Flügelschrauben rechts und links an der vorderen (lan­gen) Seite der Trapezadapterplatte�



Lösen der beiden Flügelschrauben an der hinteren Kante des Fußbretts�
Achten Sie darauf, dass das Gewinde der Flügelschraube nicht mehr in die
Führung hineinragt�



Fußbrett von unten auf die Enden der Kniewinkel aufschieben und in der
gewünschten Höhe mit den Flügelschrauben fixieren�



Kniewinkel mit den Flügelschrauben am Trapezadapteraufnahme in der
gewünschten Tiefe fixieren�

6.4 Neigungsverstellung der Sitzschale

SIMPLY LIGHT ist mit einer Gasdruckfederverstellung für die Sitzschalenneigung
ausgerüstet� Zur Verstellung der Sitzschalenneigung gehen Sie wie folgt vor:



Betätigen Sie die Feststellbremsen (siehe Kapitel 6�8�1)



Ziehen Sie den rechts am Schiebegriffgestänge montierten Auslösehebel
der Gasdruckfeder�



Verändern Sie die Neigung der Sitzschale, indem Sie den Schiebegriff
hochziehen oder niederdrücken während Sie den Auslösehebel für die
Gasdruckfeder gezogen halten�



Lassen Sie den Auslösehebel los, um die eingestellte Sitzneigung zu
arretieren�



Lösen Sie ggf� die Feststellbremsen (siehe Kap� 6�8�2)

Wichtig: Betätigen Sie nie den Auslösehebel ohne den Schiebegriff festzuhalten,
wenn ein Patient im Rollstuhl sitzt� Vor Neigung der Sitzschale ist darauf zu achten,
dass beide Antikipprollen immer in Richtung Fahruntergrund weisen� Bei einer
weiteren Variante der SIMPLY LIGHT wird die Neigung der Sitzschale durch eine
Teleskopeinheit verstellt (Bild 12)� Es wird zuerst die Befestigung der Einheit gelöst
und das Teleskoprohr wird nach oben oder unten geschoben, je nachdem wie die
Neigung verändert werden soll� Anschließend wird die Einheit wieder befestigt�

10 BEDI ENUN G / M ONTA GE

6.5 Einstell- und Verstellmöglichkeiten des
Schiebegriffs

12

Der Schiebegriff (Bild 13) hat unterschied­liche Verstellmöglichkeiten� Hierdurch ist
es möglich, eine optimale Anpassung an die
schiebende Person zu erreichen�

Folgende Verstellungen sind möglich:



6�5�1 Winkelverstellung des oberen

Schiebegriffteils



6�5�2 Höhenverstellung der

13

Schiebegriffeinheit



6�5�3

Neigungsverstellung der Schiebe­griffeinheit bzgl� der Senkrechten

6.5.1 Winkelverstellung des oberen
Schiebegriffteils

Zur Verstellung des Schiebegriffwinkels gehen Sie wie folgt vor:



Betätigen Sie die Feststellbremsen (siehe Kapitel 6�8�1)



Lösen Sie die Verschraubungen der Raster-gelenke rechts und links am
Schiebegriff soweit durch Drehen der Klemmhebel entgegen dem Uhrzei­gersinn, bis der obere Teil des Schiebegriffs beweglich wird�



Bewegen Sie den Schiebegriff in die gewünschte Position�



Halten Sie den Schiebegriff mit einer Hand in der gewünschten Position
fest und fixieren Sie mit der anderen Hand diese Stellung durch Festdre­hen des entsprechenden Klemmhebels�



Fixieren Sie auch die Verschraubung auf der anderen Seite durch Festdre­hen des Klemmhebels�



Achten Sie beim Festdrehen der Rastergelenke darauf, dass die Verzah­nung sicher ineinander greift�



Lösen Sie ggf� die Feststellbremsen (siehe Kap� 6�8�2)

Deutsch

6.5.2 Höhenverstellung der Schiebegriffeinheit

Die Schiebegriffhöheneinstellung wird immer dann benötigt, wenn eine Anpas­sung von SIMPLY LIGHT an die schiebende Person erforderlich ist oder wenn die
Sitzschalenneigung verändert wurde�

Zur Höheneinstellung des Schiebegriffs gehen Sie wie folgt vor:



Lösen Sie zunächst die Schnellspanner an den Standrohren in dem Sie die
beiden Schnellspannhebel nach außen öffnen�

BEDI ENUN G / M ONTA GE 11



Stellen Sie nun die gewünschte Höhe des Schiebegriffs ein� Ziehen oder
drücken Sie hierfür den Schiebegriff in die gewünschte Höhe�



Fixieren Sie die Stellung indem Sie die Schnellspannverbinder festziehen�
Klappen Sie hierzu den Hebel des Schnellspanners wieder zurück�



Sollte die Klemmwirkung nicht ausreichen (Schiebegriff nicht sicher fi­xiert), drehen Sie die Schraube gegenüber dem Schnellspannklemmhebel
(in geöffneter Hebelstellung) im Uhrzeigersinn, bis durch Schließen des
Klemmhebels eine ausreichende Klemmwirkung erzielt wird� Ggf� muss
dieser Vorgang wiederholt werden�

6.5.3 Neigungsverstellung der Rückeneinheit inkl. Schiebegriff bzgl. der Senkrechten

Der Schiebegriff kann zusätzlich zu den bereits beschriebenen Verstellmög­lichkeiten in seiner Gesamtheit um bis zu 30° nach hinten geschwenkt werden�
Dies kann notwendig werden, wenn z� B� eine Sitzschale mit einem Sitzwinkel
größer als 90° zum Einsatz kommt� Hierdurch lässt sich ein möglichst gleich­mäßig kleiner Abstand zwischen Sitzschalenrücken und Schiebegriff realisieren�
Diese Verstellmöglichkeit ist nicht zur Individualanpassung an die schiebende
Person gedacht� Zum Verstellen der Neigung des Schiebegriffs gehen Sie bitte
wie folgt vor:



Lösen Sie die beiden Klemmhebel, welche sich vor dem Drehpunkt des
Schiebegriff-Klappmechanismus befinden, durch Drehen entgegen dem
Uhrzeigersinn�



Drücken Sie die Schloss-Schrauben durch Druck (axial) auf den Klemmhe­bel aus der Rasterführung bis die Neigungsverstellung frei verstellbar ist�



Bringen Sie den Schiebegriff in die gewünschte Position�

Wichtig: Drücken Sie den Vierkant der Schraube durch Druck auf den Rundkopf
in die Rasterung der gewünschten Neigung�



Kontrollieren Sie den Sitz der Schloss-Schraube in der Rasterung�



Fixieren Sie diese Stellung durch Festziehen der beiden Klemmhebel im
Uhr-zeigersinn�



Die Neigungsverstellung der Rückeneinheit inkl� Schiebegriffeinheit kann
auch beim Klappen des Schiebegriffs (z� B� beim Transport) beibehalten
werden�

6.6 Klappmechanismus zum Transport von SIMPLY LIGHT

SIMPLY LIGHT ist mit einem Klappmechanismus ausgerüstet, um den Trans­port zu erleichtern� Die Rückeneinheit inkl� Schiebegriff wird dabei nach vorne
geklappt; zusätzlich können die Hinterräder abgenommen werden� Hierdurch

12 B ED IEN UNG / MON TAGE

wird ein extrem kleines Transportmaß erreicht� Soll das Transportmaß noch
weiter minimiert werden, können die vorderen Lenkräder als Sonderzubehör in
abnehmbarer Ausführung geliefert werden�

6.6.1 Zusammenklappen von SIMPLY LIGHT

Beim Zusammenklappen von SIMPLY LIGHT zum Transport gehen Sie wie folgt
vor:



Abnahme der Sitzschale (siehe Kap�6�1)�



Lösen Sie die Höhenverstellung des Schiebegriffs (siehe Kap� 6�5�2)�



Lösen Sie die Verschraubungen der Schiebegriffwinkelverstellung rechts
und links am Schiebegriff (siehe Kap� 6�5�1)�



Lösen Sie die Arretierung für den Klappmechanismus des Schiebegriffs
indem Sie die zentrale Entriegelungsstange, die die beiden Einrastbleche
am unteren Ende der beiden Schiebegriffstandrohre verbindet, mit dem
Fuß nach unten drücken und gleichzeitig den Schiebegriff nach vorne
schwenken�



Die Rückeneinheit inkl� Schiebegriff lässt sich nun nach vorne klappen, so
dass er am oberen Rahmen des SIMPLY LIGHT anliegt�



Nehmen Sie jetzt die Hinterräder ab� Heben Sie den SIMPLY LIGHT hierzu
leicht an, so dass das betroffene Hinterrad keinen Bodenkontakt mehr hat�



Fassen Sie in die Speichen des Hinterrades und drücken Sie mit dem Dau­men auf den Knopf, der sich in der Mitte der Radachse befindet�



Halten Sie den Knopf gedrückt und ziehen Sie das Rad aus der Achsauf­nahme� Die Bremse für das betroffene
Rad muss hierbei gelöst sein!



Wiederholen Sie den Vorgang für das

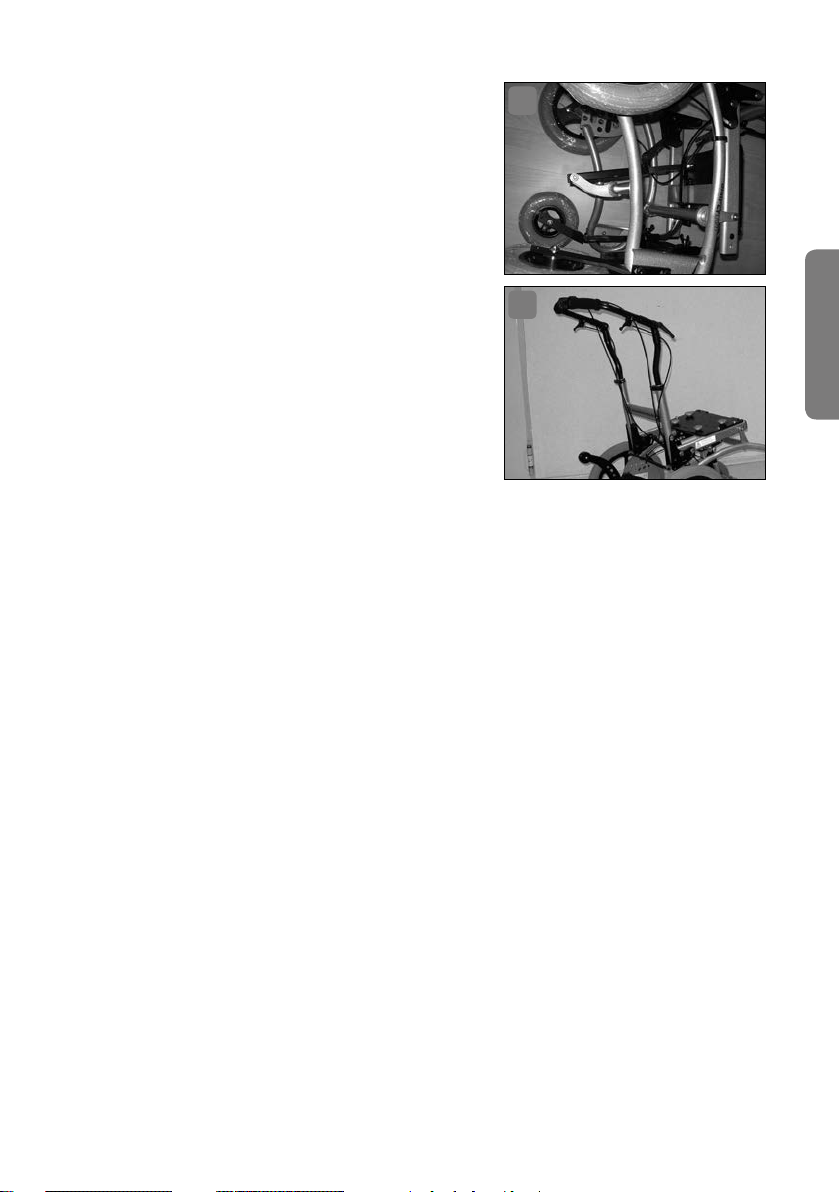

14

zweite Hinterrad�



Drehen Sie bei Bedarf die Kippschutz­räder wie in Kap� 6�7 beschrieben�



Je nach Ausführung demontieren
Sie die Lenkräder, wie in Kap� 6�9�4
beschrieben�



Sie können SIMPLY LIGHT jetzt
verladen�

15

Deutsch

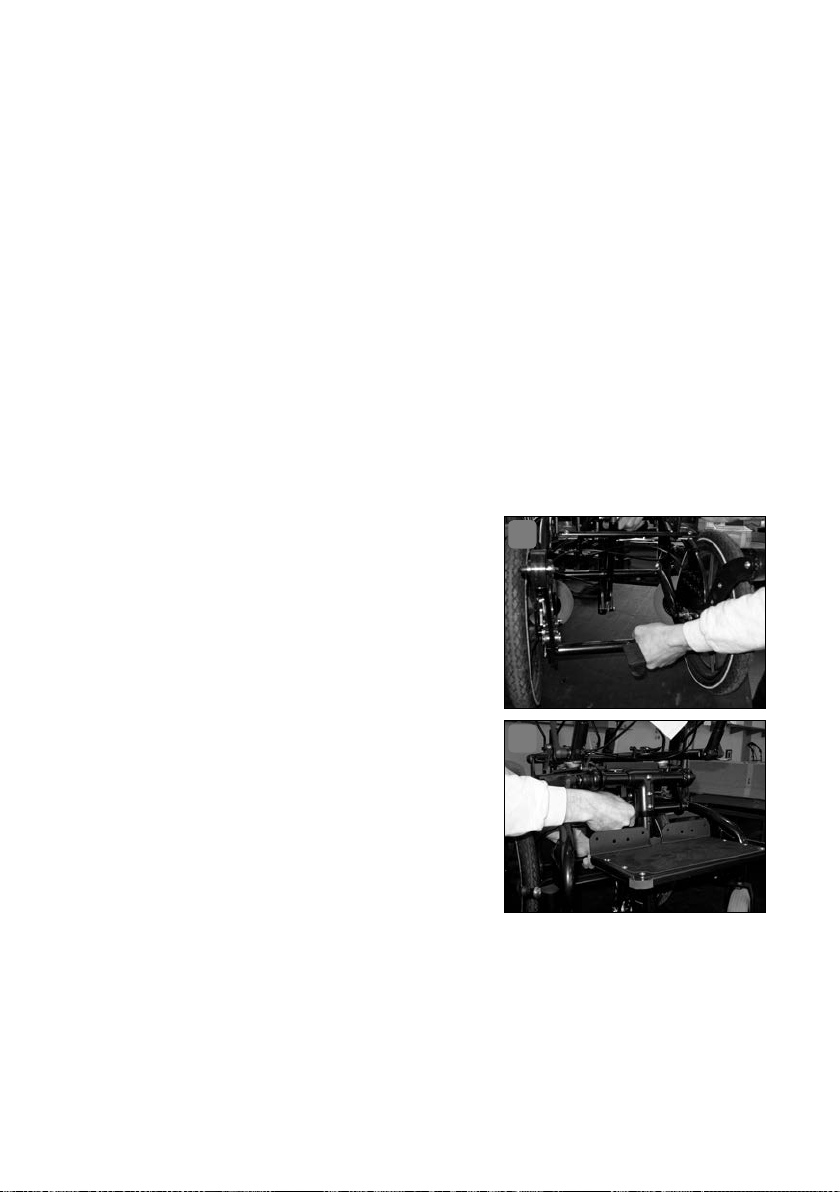

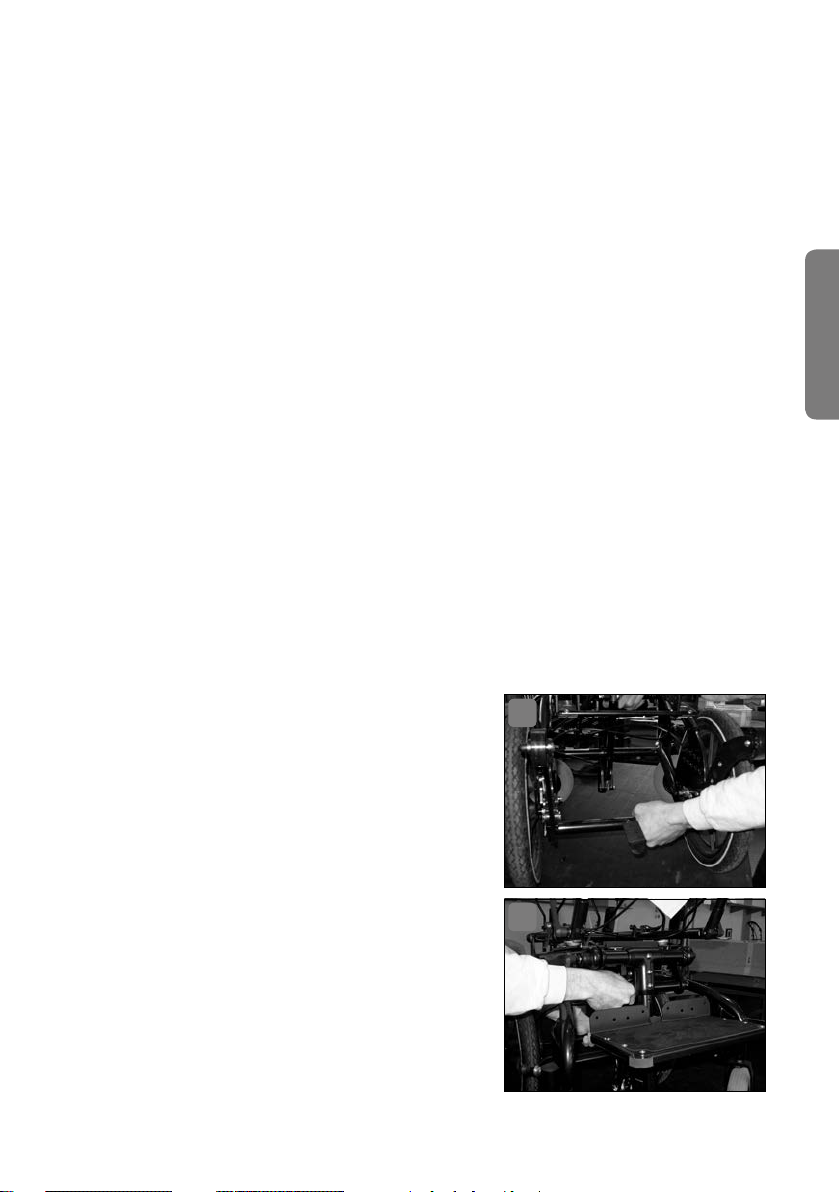

Zum Verladen des zusammengeklappten
SIMPLY LIGHT greifen Sie am Untergestell­rahmen jeweils mittig die hintere Querstange
(Bild 14) und das obere Querverbindungsrohr
(Bild 15) und heben das Untergestell an�

BEDI ENUN G / M ONTA GE 13

Achtung: Zum Anheben nicht den vorgeklappten Schiebgriff benutzen !!!

6.6.2 Aufklappen von SIMPLY LIGHT

Beim Aufklappen von SIMPLY LIGHT gehen Sie wie folgt vor:



Überprüfen Sie zunächst, ob die Feststellbremse von SIMPLY LIGHT gelöst
ist�



Heben Sie SIMPLY LIGHT am hinteren Ende an�



Fassen Sie in die Speichen eines Hinterrades und drücken Sie mit dem
Daumen auf den Knopf der sich auf der Achse befindet�



Halten Sie den Knopf gedrückt und stecken Sie die Achse in die Achsauf­nahme am Rahmen�



Lassen Sie den Knopf los, und prüfen Sie, ob das Rad fest sitzt� Es darf
sich nicht mehr abziehen lassen!

Achtung: Bei dieser Prüfung darf der Knopf nicht gedrückt sein�



Wiederholen Sie den Vorgang für das andere Hinterrad�



Je nach Ausführung montieren Sie die Lenkräder wie in Kap� 6�9�4 be-
schrieben�



Ggf� drehen Sie die Kippschutzräder wie in Kap� 6�7 beschrieben�



Klappen Sie die Schiebegriffeinheit nach hinten bis sie hörbar einrastet�



Fixieren Sie nun die Stellung des oberen frei schwenkbaren Schiebegriff­teils wie in Kap� 5�1 beschrieben�



Stellen Sie die gewünschte Höhe des Schiebegriffs ein� Ziehen Sie hierzu
zunächst den Schiebegriff in die gewünschte Höhe�



Fixieren Sie die Stellung, indem Sie die Schnellspannverbinder wie in Kap�
5�2 beschrieben festziehen�



Sollte die Klemmung nicht ausreichen (Schiebegriff lässt sich bewegen)
verfahren Sie wie in Kap� 5�2 beschrieben�



Montieren Sie die Sitzschale (siehe Kap� 6�1)�

6.7 Schwenken der Kippschutzräder

Am hinteren Rahmenenden befinden sich zwei Kippschutzräder�

Wichtig: In normaler Fahrstellung müssen die Kippschutzräder immer in Rich­tung Fahruntergrund weisen!

Zum Überfahren hoher Bordsteinkanten sowie zum Transport (kleineres Trans­portmaß) kann es nötig sein, die Kippschutzräder nach oben zu schwenken� Dazu
gehen Sie wie folgt vor:

14 BEDI ENU NG / M ONTA GE



Betätigen Sie die Feststellbremsen (siehe Kapitel 6�8�1)�



Stellen Sie sich hinter den SIMPLY LIGHT�



Ziehen Sie zunächst einen Kippschutzbogen leicht aus der Aufnahmenut
heraus�



Drehen Sie nun den Kippschutzbogen in ausgezogener Stellung um 90°
nach oben, so dass das kleine Rad nach oben zeigt�



Lassen Sie den Kippschutzbogen mit der Federkraft wieder in die Nut der
Aufnahmeeinheit zurück gleiten�



Wiederholen Sie diesen Vorgang für das zweite Kippschutzrad�



Lösen Sie die Feststellbremse wie in Kap� 6�8�1 beschrieben�



Beim Zurückschwenken in die Ausgangsstellung gehen Sie analog vor�

Hinweis: Achten Sie stets darauf, dass sich beide Kippschutzräder immer in der
gleichen Position befinden� Nur so ist ein effektiver Kippschutz gewährleistet�

6.8 Zwei auf die Hinterräder wirkende Trommelbremsen

SIMPLY LIGHT ist mit zwei unabhängig voneinander arbeitenden Feststelltrom­melbremsen ausgerüstet� Diese wirken auf die beiden Hinterräder� Die Brems­hebel sind mit einer dreifachen Rasterung ausgerüstet, die die Arretierung un­terschiedlicher Bremswirkungen ermöglicht�

6.8.1 Betätigen der Feststellbremse

Zur Betätigung der Feststellbremsen gehen Sie wie folgt vor:



Ziehen Sie die beiden Bremsgriffe am Schiebegriff� Achten Sie darauf, dass
der Bremsgriff nicht wieder in die Ausgangsstellung zurückkehrt (Arretie­rung rastet hörbar ein); nur dann ist die Feststellbremse aktiviert�



Kontrollieren Sie die Bremswirkung, indem Sie versuchen den SIMPLY
LIGHT zu schieben�

Deutsch

Achtung: Reicht die Bremswirkung nicht aus, so lassen Sie die Bremse durch die
Werkstatt Ihres Sanitätshauses nachstellen oder stellen Sie die Bremse selbst
nach, wie in Kapitel 7�2� beschrieben!



Sie können die Feststellbremse auch nutzen, um sich das Bremsen bei
Bergabfahrten zu erleichtern� Ziehen Sie in diesem Fall die Feststell­bremse je nach Bedarf nur bis in die erste oder zweite Rasterstellung�

6.8.2 Lösen der Feststellbremse

Zum Lösen der Feststellbremse gehen Sie wie folgt vor: Entriegeln Sie die Ar­retierung durch Betätigung der Rasterhebel und lassen Sie die Bremshebel in

BEDI ENUN G / M ONTA GE 15

die Ausgangsstellung zurück gleiten� Ggf� müssen Sie die Rasterhebel durch
leichten Zug am Bremshebel entlasten, bevor die Bremse gelöst werden kann�

6.9 Sonderzubehöre

Für den SIMPLY LIGHT ist ein umfangreiches Zubehörprogramm erhältlich� Bedi­enhinweise zu unserem Zubehörprogramm finden Sie in den folgenden Kapiteln�

6.9.1 Radschützer

Die Radschützer (Bild 16) decken den oberen

16

Teil der Bereifung ab� Sie bestehen aus einem
Kunststoffkotflügel, der mit einem Alumi­nium-Aufnahmeblech verschraubt ist� Zur
Montage am Fahrgestell wird das freie Ende
des Aufnahmeblechs in den oberen Schlitz
der Radaufnahme eingesteckt� Zur Montage
des Radschützers gehen Sie wie folgt vor:



Nehmen Sie den Radschützer und stecken Sie das nutförmig eingeschnit­tene Teil des Bleches in die obere Nut des Achsblockes ein�



Schieben Sie den Radschützer bis zum Anschlag ein� Sie spüren ein leich­tes Einrasten des Blechteils in der Führung�



Wiederholen Sie den Vorgang auf der anderen Seite�



Zur Demontage ziehen Sie die Radschützer nach oben heraus�

6.9.2 Speichenschützer

Die Speichenschützer werden bereits im Werk montiert� Nachträglich können
hier keine Veränderungen vorgenommen werden� Ist eine Reparatur der Spei­chenschützer notwendig, wenden Sie sich bitte an Ihr Sanitätshaus�

6.9.3 Feststellung der Lenkräder

Lösen Sie die Feststellung der Lenkräder,

17

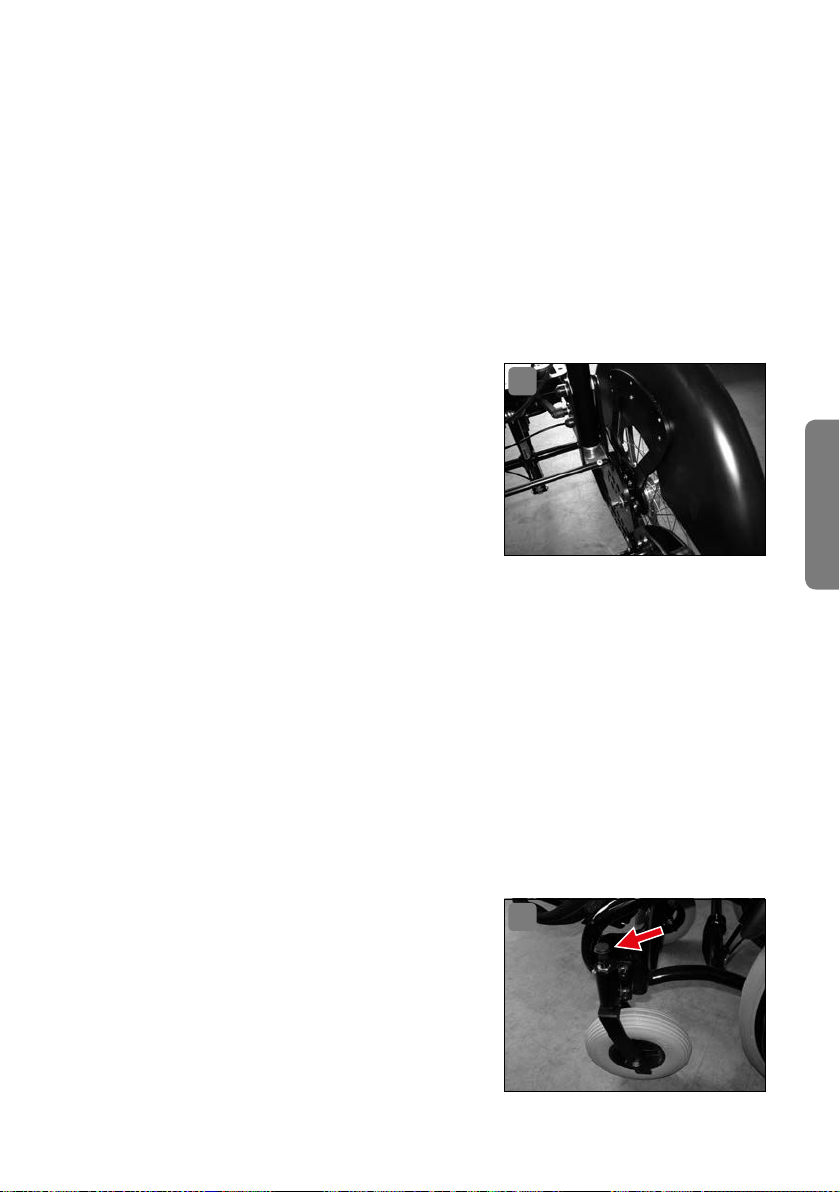

indem Sie die Zugschnäpper (Bild 17) aus
der Nut herausziehen und um 90° drehen�
Um die Feststellung der Lenkräder wieder
zu aktivieren, drehen Sie die Zugschnäpper
wieder in ihre Ausgangsposition zurück,
bis sie einrasten� Die Lenkräder sind jetzt
arretiert und der Rollstuhl kann nur noch
geradeaus fahren�

16 B ED IEN UNG / MON TAGE

6.9.4 Steckachsen für Vorderräder

Zur Demontage der Lenkräder gehen Sie wie folgt vor:



Demontieren Sie die Sitzschale (siehe Kapitel 6�1)�



Klappen Sie SIMPLY LIGHT zusammen (siehe Kapitel 6�6�1), jedoch ohne in
diesem Fall die Feststellbremse zu betätigen�



Heben Sie SIMPLY LIGHT vorne leicht an, so dass das Vorderrad keinen
Bodenkontakt mehr hat�



Drücken Sie mit dem Daumen auf die Gummiabdeckung des Führungs­rohrs� Hierdurch wird ein unter der Abdeckung gelegener Arretierungs­knopf betätigt�



Halten Sie den Knopf gedrückt und ziehen Sie mit der freien Hand das
Lenkrad heraus�



Wiederholen Sie den Vorgang auf der anderen Seite�



Zur Montage der Lenkräder (z�B� nach Transport) gehen Sie in umgekehr­ter Reihenfolge vor� Die Räder müssen hörbar einrasten�

6.9.5 E-Fix (Anbau möglich)

7. Wartung / Pflege

Im folgenden Kapitel sind einige Anleitungen zu Wartung und Pflege des Sitz­schalenrollstuhls SIMPLY LIGHT beschrieben� Für größere Reparaturen und
Instandsetzungen oder wenn Sie Fragen zu SIMPLY LIGHT haben, wenden Sie
sich bitte an Ihr Sanitätshaus�

Deutsch

7.1 Prüfungen des Reifenluftdrucks

SIMPLY LIGHT ist serienmäßig luftbereift� Um den Rollwiderstand optimal niedrig
zu halten, sollten Sie den Luftdruck in regelmäßigen Zeitabständen kontrollieren�
Die Reifen sind serienmäßig mit Autoventilen ausgerüstet, so dass Sie die Prü­fung mit einem Luftdruckmessgerät an Ihrer Tankstelle vornehmen können� Der
notwendige Fülldruck ist auf den Reifen aufgedruckt und ergänzend im Kapitel
5 „Technische Daten“ aufgelistet�

Zur Prüfung des Reifenluftdrucks gehen Sie wie folgt vor:



Betätigen Sie die Feststellbremsen (siehe Kapitel 6�8�1)



Drehen Sie die Ventilkappe durch Drehen entgegen dem Uhrzeigersinn
vom Ventil



Drücken Sie den Ventilansatz des Prüfgerätes fest auf das Ventil



Korrigieren Sie den Reifenluftdruck auf den vorgeschriebenen Wert

WARTUN G / P F LE GE 17



Nehmen Sie den Ventilansatz des Prüfgerätes vom Ventil



Drehen Sie die Ventilkappe (im Uhrzeigersinn) auf das Ventilgewinde



Wiederholen Sie den Vorgang, bis Sie alle Reifen kontrolliert haben



Jetzt können Sie die Feststellbremsen wieder lösen (siehe Kap� 6�8�2)

Achtung: Die Vorder- und die Hinterräder benötigen je nach Ausführung unter­schiedliche Luftdrücke�

7.2 Nachstellen der Feststellbremse
Werkzeug: Maulschlüssel Schlüsselweite 8
Voraussetzung: Zu geringe Bremsleistung der Feststellbremse; SIMPLY LIGHT

lässt sich trotz vollständig gezogener Feststellbremse schieben�

Zum Nachstellen der Feststellbremse gehen Sie wie folgt vor:



Stellen Sie sicher, dass die Feststellbremse nicht betätigt ist; ggf� lösen Sie
die Feststellbremse (siehe Kap�6�8�2)



Die Bowdenzüge der Feststellbremsen werden vor den Bremsankerplatten
durch eine Einstellschraube geführt, mittels der sich die Bremswirkung
einstellen lässt�



Durch Drehen dieser Schraube entgegen dem Uhrzeigersinn wird das
Bremsseil stärker gespannt und damit die Bremse vorgespannt� Die Ein­stellschraube wird durch eine Mutter gesichert�



Lösen Sie die Sicherungsmutter vor dem Einstellen der Bremse durch
Linksdrehen (Je nach Ausführung ist hier die Verwendung eines Maul­schlüssels der Schlüsselweite 6 erforderlich)�



Drehen Sie nun die Einstellschraube so lange entgegen dem Uhrzeiger­sinn, bis sich das Rad merklich schwerer drehen lässt� Dazu heben Sie den
SIMPLY LIGHT einseitig an und drehen mit der freien Hand das betroffene
Rad�



Nun drehen Sie die Einstellschraube so lange im Uhrzeigersinn, bis das
einzustellende Rad gerade wieder frei läuft�



Drehen Sie die Kontermutter die sich auf dem Gewinde der Einstell­schraube befindet, bis zum Anschlag im Uhrzeigersinn�



Wiederholen Sie den Vorgang bei Bedarf am anderen Rad�

Tipp: Betätigen Sie vor der endgültigen Fixierung der Kontermutter einige Male
den Bremshebel, um die korrekte Einstellung der Bremse zu überprüfen� Ggf�
müssen Sie den Vorgang wiederholen, da die Einstellung einige Erfahrung er­fordert�

18 WARTUN G / P F LE GE

7.3 Reinigungen

SIMPLY LIGHT ist mit einer widerstandsfähigen Kunststoffbeschichtung versehen�
Sämtliche Teile können mit Seifenlauge und einem weichen Schwamm gereinigt
werden� Vermeiden Sie aggressive oder scheuernde Mittel, da hierdurch die Ober­fläche der Kunststoffbeschichtung beschädigt werden kann� Zur Desinfektion können
alle für dieses Anwendungsgebiet üblichen Desinfektionsmittel eingesetzt werden�

7.4 Wartungsintervalle

SIMPLY LIGHT muß regelmäßig auf Funktion und Beschädigung in Abhängigkeit
vom Nutzungsgrad, jedoch mindestens einmal im Jahr, durch einen Fachhändler
vor Ort oder von uns überprüft werden� Die notwendigen Prüfungen entnehmen
Sie bitte dem Serviceplan (Kapitel 13) am Ende dieser Bedienungsanleitung�

8. Transport / Transpor tsicherung / Treppensteigen

Für den Transport des SIMPLY LIGHT-Sitzschalenuntergestells in Behinder­tentransportkraftwagen (BTW) ist ausschließlich das geprüfte und zugel­assene Rollstuhl- und Personenrückhaltesystem Typ AMF-Bruns Art�-Nr�
75020 zu verwenden� Für den Transport im Kraftfahrzeug (KFZ) wird zu
sätzlich eine 4-Punkt Halterung Typ: AMF-Bruns Art�-Nr� 75021 benötigt�
SIMPLY LIGHT entspricht damit den Anforderungen der DIN 75078� Die korrekte
Befestigung des Kraftknotensystems im jeweiligen Fahrzeug entnehmen sie der
separaten Herstelleranleitung�

Deutsch

-

Hinweis: Benutzen Sie niemals den oberen
Rahmen von SIMPLY LIGHT als Befestigung
der Transportsicherung!

Treppensteigen: Das Überwinden von Trep­pen oder hohen Bordsteinkanten ist nur mit
Hilfe von 2 Begleitpersonen auszuführen�

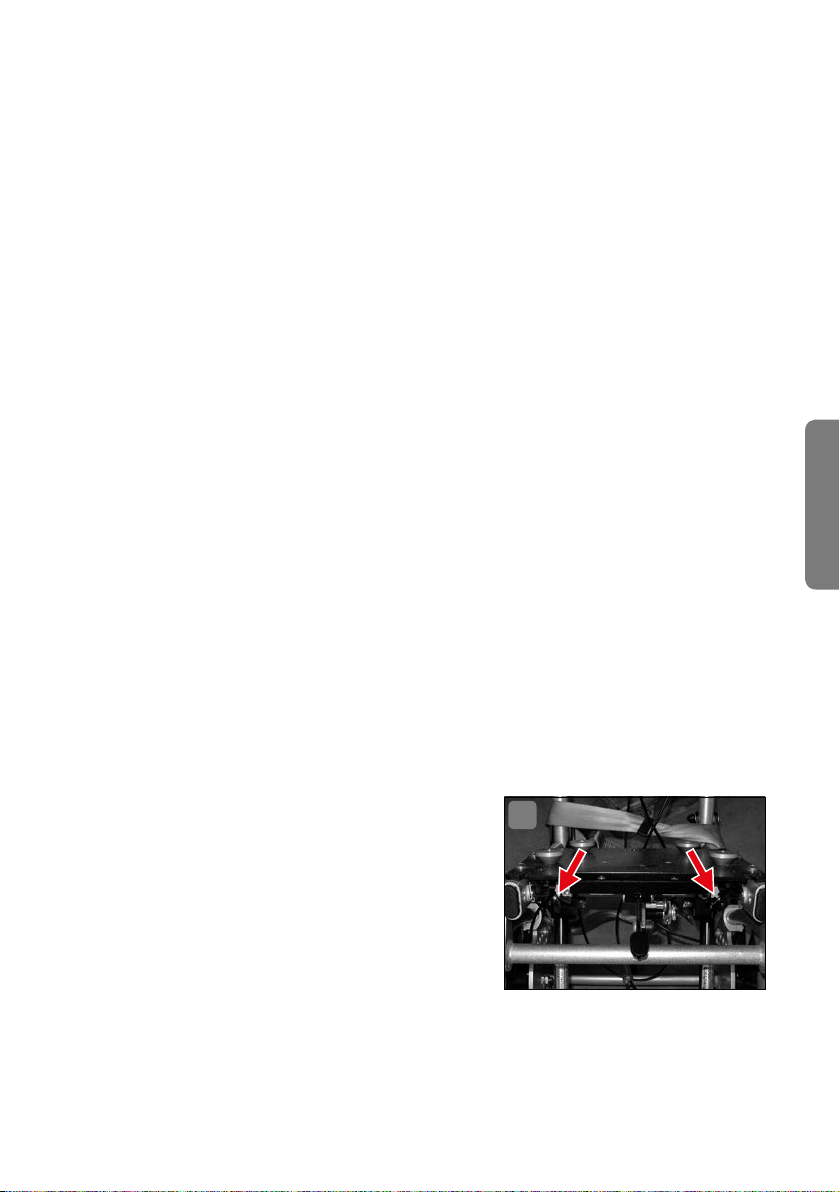

Die Helfer dürfen nur an den vorderen Rah­menrohren (Bild 18) und der Rückenstrebe
des Rahmens (Bild 19) greifen, ohne den
SIMPLY LIGHT dabei anzuheben/zu tragen�
Die Kippschutzräder müssen dafür nach
oben geklappt und eingerastet werden�
Beim Hinauffahren zieht der hintere Helfer
den SIMPLY LIGHT über die Stufe� Der vor-

TRANSPORT / TRANSPORTSICHERUNG / TREPPENSTEIGEN 19

18

19

dere Helfer stabilisiert die Lage mit gleichmäßigem beidseitigen Drückens des
SIMPLY LIGHT in die Stufen� Beim Herunterfahren bremst der vordere Helfer, in
dem er den SIMPLY LIGHT gleichmäßig in die Stufen drückt� Der hintere Helfer
hält an der Rückenstrebe dagegen, sichert und hält ihn in der richtigen Position�
Um Beschädigungen der Reifen vorzubeugen, den SIMPLY LIGHT langsam über
die Stufen abrollen lassen�

9. Sicherheitshinweise

Sie sind für die Sicherheit Ihres Kindes verantwortlich� Die Sicherheit Ihres
Kindes könnte beeinträchtigt werden, wenn Sie diese Hinweise nicht befolgen�
Dennoch können nicht alle möglicherweise eintretenden Bedingungen und un­vorhersehbaren Situationen abgedeckt werden� Vernunft, Vorsicht und Umsicht
sind Faktoren, die dieses Produkt nicht mitbringen kann; sie werden bei der
Person vorausgesetzt, die das Produkt bedient� Diese Person sollte sämtliche
Instruktionen verstehen� Sie sollten jeder Person, die das Produkt und zugehö­riges Zubehör benutzt, die Bedienung erklären� Wenn Anleitungen unverständlich
und nähere Erklärungen erforderlich sind oder wenn Sie weitere Fragen haben,
setzen Sie sich mit Ihrem Fachhändler vor Ort oder mit uns in Verbindung�



SIMPLY LIGHT ist nur für den bestimmungsgemäßen Gebrauch zugelassen�



Um Stürze und gefährliche Situationen zu vermeiden, sollten Sie den Um­gang mit ihrem neuen Schieberollstuhl SIMPLY LIGHT erst auf ebenem
Gelände und mit einer notwendigen Begleitperson üben�



Erforschen Sie die Auswirkungen von Schwerpunktverlagerungen auf das
Verhalten mit sichernder Unterstützung eines Helfers�



Die maximale Belastbarkeit des SIMPLY LIGHT beträgt 80 kg
(inkl� Nutzergewicht und Sitzschale mit Zubehör)�



Sitzeinheiten dürfen nur in den vorgegebenen Blickrichtungen auf SIMPLY
LIGHT montiert werden�



Das Straßenuntergestell SIMPLY LIGHT ist für die interco-Sitzschalen
MAGICLIGHT, MAGICLINE, ORTHOLIGHT und ERGOLINE Passiv geeignet�



Achten Sie stets darauf, dass die Sitzschale fest mit dem Untergestell ver­bunden und mit der Rastereinheit gesichert ist�



Achten Sie immer darauf, dass die Verriegelung des Trapezadapters einge­rastet ist und sich die Sitzschale nicht vom Untergestell ziehen lässt�



Achten Sie stets darauf, dass die Klappsicherungen in aufgeklapptem
Zustand von SIMPLY LIGHT eingerastet sind, so dass ein versehentliches
Zusammenklappen zuverlässig verhindert wird�

20 SICHERHEITSHINWEISE



Achten Sie bei der Ausführung mit Steckachsen vor Gebrauch darauf, dass sich
diese ordnungsgemäß in eingerastetem Zustand befinden� Bei Veränderungen
des Radstandes wenden Sie sich stets an Ihren Fachhändler oder an interco�



Um Verletzungen zu vermeiden, greifen Sie zum Bedienen nur an den an­gegebenen Stellen an�



Greifen Sie bei Verstellvorgängen nicht in bewegliche Teile�



Nach allen Einstellarbeiten die zuvor gelösten Verbindungen wieder gut
schließen�



Unterziehen Sie sämtliche Verbindungen der SIMPLY LIGHT einer regelmä­ßigen Sichtkontrolle�



Konsultieren Sie im Zweifelsfall Ihren Fachhändler�



Wenden Sie sich stets an Ihren Fachhändler oder an interco, wenn Sie
Fragen zu SIMPLY LIGHT haben�



Benutzen Sie zum Ein- oder Aussteigen aus einem Sitzsystem nicht das
Fußbrett� Dieses sollte vorher weggeklappt oder abgenommen werden�



Sichern Sie SIMPLY LIGHT vor jedem Ein- und Aussteigen durch andrücken
der Bremsen�



Sichern Sie vor Verstellen der Sitzneigung den Patienten vor dem Heraus­fallen�



Lassen Sie den Patienten niemals unbeaufsichtigt� Auch dann nicht, wenn
er durch Begurtung gesichert ist und die Bremsen festgestellt sind�



Bei sehr weitem Herauslehnen oder heftigen Bewegungen des Patienten
besteht u� U� die Gefahr des Umkippens�



SIMPLY LIGHT ist mit Sitzeinheit nur mit eingerasteten Feststellbremsen
abzustellen�



Das Tragen von SIMPLY LIGHT mit montiertem Sitzsystem und darin
sitzendem Patient ist unzulässig!



Sitzschale und Schiebegriffe dürfen nicht zum Tragen verwendet werden�



Alle Rahmen- und Kunststoffteile nur mit milden Reinigungsmitteln
säubern�



Kein Einkaufsnetz oder ähnliches an den Schieber hängen� Dies vermin­dert die Kippsicherheit�

Deutsch

Bitte beachten Sie die zudem folgenden Sicherheitshinweise:

Anbau von Zusatzteilen oder Veränderungen an SIMPLY LIGHT durch andere
als den Hersteller sind nicht zulässig und können bei bekannt werden juristisch
geahndet werden� Achten Sie außerdem darauf, dass nur vom Hersteller an­gebotenes oder genehmigtes Zubehör an SIMPLY LIGHT montiert wird� Durch
Nichteinhaltung erlischt die Gewährleistungspflicht der Fa� interco GmbH und
es bestehen keine Haftungsansprüche mehr gegenüber dem Hersteller�

SICHERHEITSHINWEISE 21

10. Mögliche Störungen

Beim Auftreten möglicher Funktionsstörungen (z� B� Bremsen, Gasdruckfeder,
Sitzschalen-arretierung etc�) setzen Sie sich bitte mit Ihrem Fachhändler vor Ort
oder mit uns in Verbindung�

11. Wiedereinsatz und Entsorgung

Wiedereinsatz

SIMPLY LIGHT ist für einen Wiedereinsatz geeignet� Bevor er weitergegeben wird,
müssen alle notwendigen Reinigungs- und Wartungsarbeiten durchgeführt wer­den� Bei einer Weitergabe ist unbedingt darauf zu achten, alle für den Gebrauch
notwendigen Unterlagen (also auch diese Gebrauchsanweisung) mitzugeben�

Entsorgung

Wenn SIMPLY LIGHT ausgedient hat, erkundigen Sie sich bei Ihrem ortsansäs­sigen Entsorgungsunternehmen über die Entsorgungs- und Recyclingvorschrif­ten�

22 MÖGLICHE STÖRUNGEN

12. Konformitätserklärung

EG-Konformitätserklärung für Medizinprodukte

Name des Herstellers: interco GmbH

Gesellschaft zur Planung und Vertrieb von
Rehabilitationshilfen mbH

Adresse des Herstellers: Im Auel 50

53783 Eitorf

Wir erklären hiermit, dass das Produkt

Artikelbezeichnung: SIMPLY LIGHT Sitzschalenuntergestell

in 3 Standardgrößen SB 35, SB 40, SB 45

Typ: Art�-Nr� 735 ��� / 740 ��� / 745 ��� (Serienfertigung)

den einschlägigen Bestimmungen der nachstehenden Richtlinie entspricht:



Richtlinie 93/42/EWG über Medizinprodukte, Anhang I und VII

Eitorf, den 17� Februar 2009

Michael Markwald

Geschäftsführer

Deutsch

KONFORMITÄTSERKLÄRUNG 23

13. Garantie

In Ergänzung zu den allgemeinen Geschäftsbedingungen gewähren wir auf das
von uns gelieferte Produkt SIMPLY LIGHT eine Garantie von 1 Jahr� Nach Ein­sendung der Garantiekarte gewähren wir Ihnen zusätzlich ein weiteres Jahr
Herstellergarantie, so besteht dann eine Garantiezeit von insgesamt 2 Jahren�
Unbrauchbare oder schadhafte Teile werden innerhalb der Gewährleistungsfrist
repariert oder unentgeltlich ersetzt�

Ausgeschlossen hiervon sind entwicklungsbedingte Änderungen sowie Ver­schleißteile (Gasdruckdämpfer, Räder und Reifen)�

Für Schäden aufgrund von Kombinationen unseres Produktes mit Fremdpro­dukten jeglicher Art, die unter Umständen erhebliche Gefahren in sich bergen,
können wir keine Haftung übernehmen� Ausgenommen hiervon sind nur aus­drücklich von unserem Hause freigegebene Produkte anderer Hersteller�

Weiter ausgeschlossen sind Mängel, die aufgrund natürlichen Verschleißes,
übermäßiger Beanspruchung, gewaltsamer und vorsätzlicher Beschädigung
sowie nicht bestimmungsgemäßer Verwendung auftreten�

Technische Änderungen bleiben vorbehalten�

24 GARANTIE

14. Serviceplan

Hinweis: Die Wartung sollte im Turnus von 6 Monaten erfolgen!

Pos. Bereich Prüfung

1 Hauptrahmen

2 Trapezadapter
3 Lenkrad

4 Antriebsrad

5 Bremsen

Verstellbarkeit

6

Gasfedern

Sitzverstellung
Faltmecha-

nismus

Rückenwinkel­verstellung

Schiebegriff

Einstellung /  
Funktion

Hauptrahmen
Kippsicherung

Bereifung
Reifendruck
Laufverhalten der

Räder
Lenkradgabel
Befestigung am

Rahmen
Bereifung
Reifendruck
Laufverhalten der Räder
Steckachsen
Trommelbremse
Funktionstest 1. Stufe
Funktionstest 2. Stufe
Funktionstest 3. Stufe
Bowdenzug

Beschädigungen
Schraubverbindungen
Funktionsprüfung
Faltmechanismus

Arretierung
Funktionsprüfung

Höhenverstellung
Arretierung

in Ordnung Beschädigungen / 

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

 Verformungen

 Austausch/

Ersatz

Deutsch

SERVICEPLAN 25

Pos. Bereich Prüfung

Einstellung /  
Funktion

7 Schraub-

verbindungen

8 Optionen

9 Optik

(Sichtprüfung)
Lack
Sauberkeit
Typenschild

Größe und Länge

Vollständigkeit
Beschädigungen
Locktide gesichert
Abdeckkappen

vorhanden
Radschutz
Speichenschutz
Armlehnen
E-Fix
Mittelfußbank

in Ordnung Beschädigungen / 

 Verformungen

  

  

  

  

  

  

  

  

  

  

  

  

  

 Austausch/

Ersatz

26 SERVICEPLAN

Notizen

GARANTIEKARTE

Deutsch

Bei Einsendung dieser Karte gewähren wir auf Ihr SIMPLY LIGHT eine erweiterte Garantie 
von insgesamt 2 Jahren. Bitte füllen Sie diese Garantiekarte sorgfältig und vollständig 
aus und senden Sie diese an uns zurück – vielen Dank.

Kostenträger/Krankenkasse:   
Ort des Kostenträgers:   
Seriennummer:   
Lieferdatum:   
Name des Patienten:   
Straße:   
PLZ/Ort:   
Telefon*:   
E-Mail*:

* freiwillige Angaben

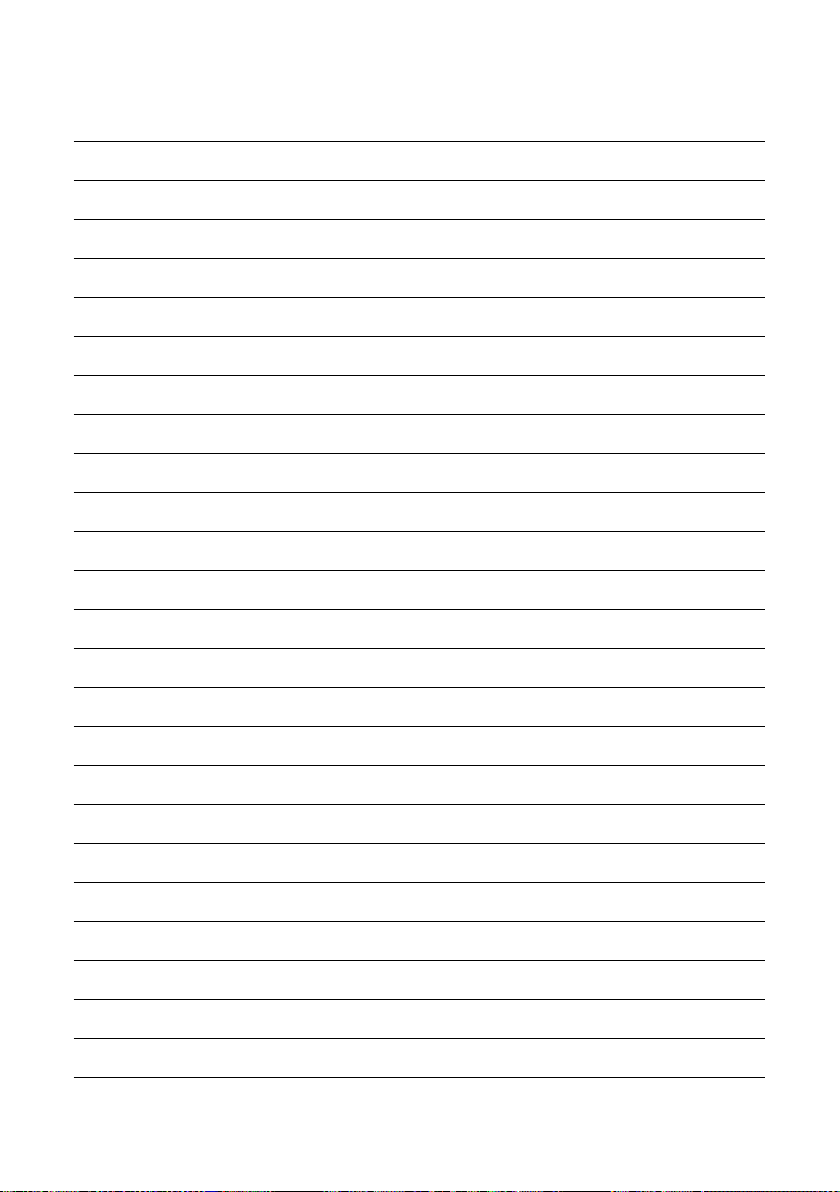

Notizen

ANTWORTKARTE

ABSENDER

Name   

Straße   

PLZ/Ort   

Bitte

ausreichend

frankieren !

ANTWORT

interco GmbH

Im Auel 50

53783 Eitorf - Germany

Contents

1. Introduction � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 30

2. Miscellaneous � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 30

3. Intended use / Field of application � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 31

4. Features and options � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 31

5. Technical Data� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 33

5�1 Overall dimensions of SIMPLY LIGHT � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 33
5�2 Tyre pressure table � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 33

6. Operation and Assembly � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 34

6�1 Attachment of the seat unit � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 34
6�2 Attachment and adjustment of the footrest � � � � � � � � � � � � � � � � � � � � � � � � � 35
6�3 Attachment and adjustment of the footplate � � � � � � � � � � � � � � � � � � � � � � � � 35
6�4 Inclination adjustment of the seat unit � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 36
6�5 Adjustment of the handle � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 36
6�6 Folding mechanism for transporting SIMPLY LIGHT � � � � � � � � � � � � � � � � � 38
6�7 Folding up the anti-tip wheels � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 40
6�8 Dual rear-wheel drum brakes � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 40
6�9 Special accessories � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 41

7. Maintenance and care � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 42

7�1 Checking the tyre pressure � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 42
7�2 Adjusting the parking brake� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 43
7�3 Cleaning � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 43
7�4 Service Intervals � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 44

8. Transport / Transportation lock / Stair climbing � � � � � � � � � � � � � � � � � � � � 44

9. Safety instructions � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 45

10. Possible disturbances � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 47

11. Reuse and disposal � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 47

12. Declaration of conformity � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 48

13. Warranty � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 49

14. Service plan � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 49

English

29

1. Introduction

Congratulations, you have chosen the SIMPLY LIGHT seat unit frame by interco
GmbH�

In order to ease the handling of the product for you, we described the application
of the different components in the following user manual� Please be apprecia­tive of the fact that we also describes parts that might not be found in on your
product� Most important is the individual fitting to the patient’s needs� In order
to satisfy most claims, the list of described items is a little more comprehensive�
Please read the parts that apply to your specific model carefully and keep the
user manual for later consulting�

For further questions please contact us or your spezialised dealer�

SIMPLY LIGHT is the street undercarriage for the interco seat unit range and
offers a variety of adjustment possibilities� The inclination of the seat unit can be
continuously adjusted via gas spring� Pneumatic tyres and drum brakes supplied
as standard ensure a high degree of safety and comfort� At the front, SIMPLY
LIGHT features swivel wheels so that it is extremely manoeuvrable and par ticu­larly easy to push� SIMPLY LIGHT can be folded up easily and quickly for trans­portation and it fits into any car boot� The SIMPLY LIGHT street undercarriage is
suitable for all interco seat units featuring a trapezoidal adaptor� SIMPLY LIGHT
has been especially designed for outdoor use� For safety reasons, driving with
grip tires should be avoided when knee brakes (optional) are missing� For indoor
use, we would recommend the ROOMY NEW EDITION home undercarriage�

2. Miscellaneous

The product has been tested in a temperature range of -20 °C to +60 °C (-4 °F to
+140 °F)� Colour differences between individual par ts cannot always be avoided�
Unfortunately, any claims referring to this fact cannot be admitted� Please un­derstand that improper handling, possible waterline stains or differences in the
fabric colours, as described above, are no basis for a justified claim� A regular
maintenance of all metal parts of the buggy, in particular the chrome parts, is
necessary to preserve its high-grade appearance� Conventional cleaning prod­ucts are sufficient for this purpose� Small repair sets for damages to the frame’s
paintwork are available at a specialised dealer� The extremities of the axle have
to be cleaned and slightly lubricated about every fourth week�

30 INTRODUCTION

3. Intended use / Field of application

When supplying children with seat units and modular seating systems, undercar­riages for indoor and/or outdoor use are compulsory� They increase the mobility
and make the transport of the insured person possible� Therefore, the purpose
of all undercarriages – in particular SIMPLY LIGHT – always is the reception of
a seat unit�

4. Features and options

SIMPLY LIGHT’s basic features are:



Trapezoidal seat unit adaptor for interco seat shells, adjustable in depth



Seat inclination via gas spring 300 N



Continuous back reclining angle adjustment up to 30°



Notched back reclining angle adjustment up to 30°



Handle adjustable in height and angle



Drive wheels optionally 12˝, 16˝, 22˝ or 24˝ with quick release axle and
drum brake



Integrated wheelbase extension



Anti-tip swivel wheels



Parking brake handles

English

The trapezoidal adaptor plate is standardly mounted to all interco undercarriages�
Therefore, it is possible to attach an interco seat unit featuring a trapezoidal
adaptor to various interco undercarriages� The installed trapezoidal adaptor
plate basically consists of three functional components:

1� Supporting plate with guide bushings to

receive the adaptor�

1

2� Locking pin for securing the seat unit

against sliding out during assembly�

3� Two wing screws (one on the right and

one on the left – Photo 1) for the assem­bly and attachment of the footrests (see
s e c t i o n 6�2)

Note: Please make sure that the individual adjustment of the adaptor system
has been carried out correctly� You can do so by checking that the adaptor rests
flat on the front edge of the adaptor plate and the locking pin is fully engaged�

FEATURES AND OPTIONS 31

The following accessories are also available for the SIMPLY LIGHT seat unit
wheelchair:



Wheel guards



Spoke protectors



Locking the steering wheels



Spacer block for front wheels (wheelbase extension)



E�fix



Middle footplate

The middle footplate is an alternative to the footrest with footplate� When ordered,
it will already be assembled at the factory� Subsequent individual adjustments
are possible�

Possibilities of adjustment:

The middle footplate (Photo 2) features vari-

2

ous adjustment possibilities to guarantee an
optimal adaptation to the occupant’s needs:

a) Vertical inclination adjustment

To adjust the middle footplate you have to
take the following steps:



Apply the parking brake (see section
6�8�1�)�



Loosen the middle footplate’s screw connections located on the right and
left of the upper frame by turning the clamping lever anti-clockwise until
the upper part can be moved�



Bring the middle footplate to the desired position�



Hold the middle footplate in the desired position with one hand and fasten
it with the other hand by engaging the respective clamping lever�



Then, fasten the screw connection on the other side by turning the clamp­ing lever until tight�



If necessary, release the parking brakes (see section� 6�8�2)

b) Can be folded backwards

The footrest is folded up by hand�

c) Height and depth adjustment

Loosen the screw at the clamping block of the footrest and adjust the footrest
on the middle tube of the middle footplate as required� When finished with the
adjustments, tighten the screws again�

32 FEATURES AND OPTIONS

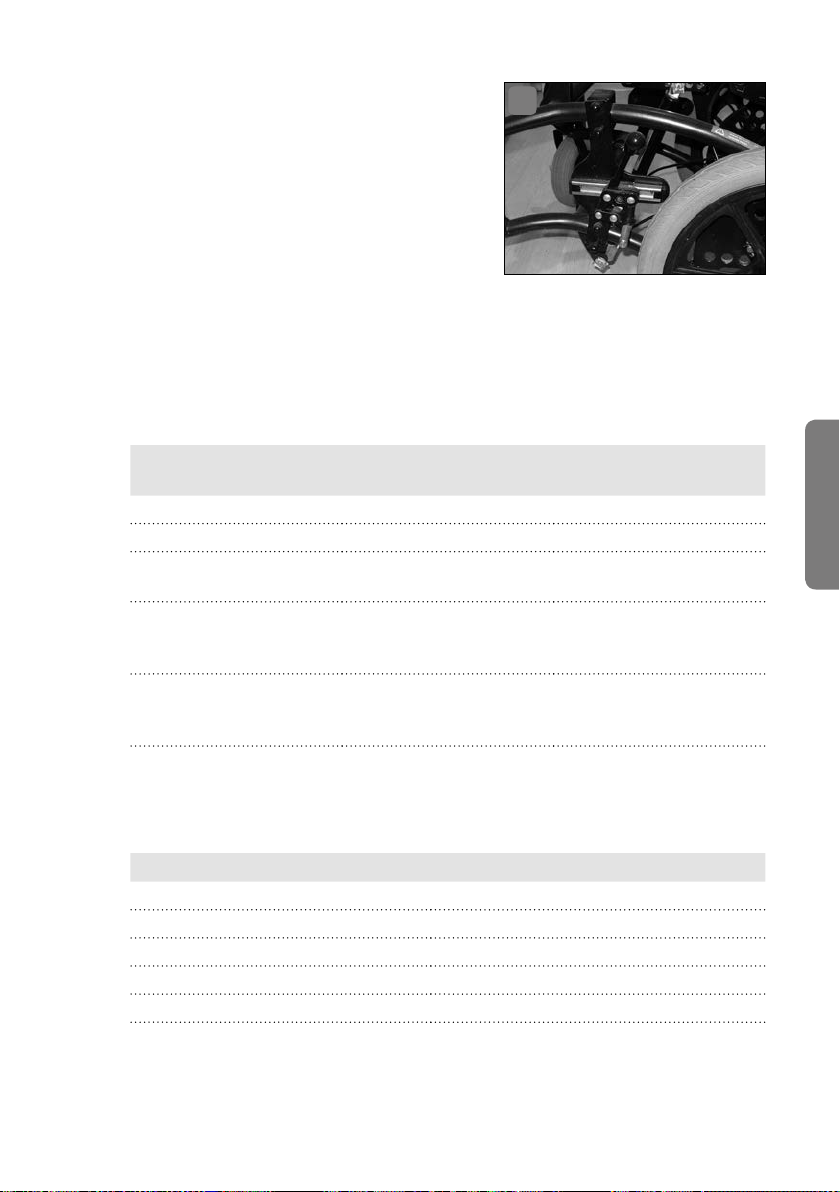

Knee lever brake
(brake activated by pressure):

Knee lever brakes are used in addition to
the parking brake (drum brakes)� When or­dered, they will be assembled and adjusted
at the factory� In case the braking action is
reduced by distance-alteration (wheel-knee
lever brake), this can be regulated by adjust­ing the sliding nut in the C-rail�

5. Technical Data

5.1 Overall dimensions of SIMPLY LIGHT

3

SIMPLY LIGHT (22˝/24˝) 

Seat width 35 / 40 / 45 cm
Maximum length 83 cm 83 cm
Overall width 57 / 62 / 67 cm 57 / 62 / 67 cm
Height to upper edge

of adaptor plate
Minimum handle height

(90° seat angle,  
90° handle)

Maximum handle height
(90° seat angle,  
90° handle)

Weight (basic version without seat unit) 20 - 23 kg, depending on the version

5.2 Tyre pressure table

Front swivel wheels 2.5
Rear wheels 12˝ 2.5
Rear wheels 16˝ 3.0
Rear wheels 22˝ 4.0
Rear wheels 24˝ 4.0

50,5 cm 50,5 cm

95 cm 95 cm

105 cm 105 cm

Tyre pressure (bar) maximum

SIMPLY LIGHT (12˝/16˝)

Seat width 35 / 40 / 45 cm

English

Important: The maximum load for SIMPLY LIGHT is 80 kg (incl� weight of user
and seat shell incl� options)�

TECHNICAL DATA 33

6. Operation and Assembly

6.1 Attachment of the seat unit

The seat unit is fixed in the trapazoid adapter
plate (Photo 4) with the help of the trapazoid
adapter� Carry out the following steps and
check the safe halt of the seat unit after­wards�

Unlock the seat shell fixation by pulling the
locking pin and turning it 90° (Photo 5)�

Position the seat unit with the rear part of the
trapezoidal adaptor on the trapezoidal plate
(Photo 6) and push the seat unit (and thereby
the trapezoidal adaptor) backwards into the
trapezoid plate until the locking pin engages
audibly (Photo 7)� Lock the seat shell fixation
again by turning the locking pin once more
by 90° (Photo 5)� At last, check that the seat
shell and the lock are firmly fixed (Photo 8)�

When attaching the seat shell with a locking
pin, first check whether the pin is locked�
Check whether the release button is locked
in� If yes, the locking pin should reach out on
top of the adaptor plate� If not, turn the lock­ing pin until it locks� Position the seat unit
with the rear part of the trapezoidal adap­tor on the trapezoidal plate� Push the seat
unit (and thereby the trapezoidal adaptor)
backwards into the trapezoid plate until the
locking pin engages audibly

4

5

6

7

Important: Check that the seat shell and the
lock are firmly fixed by pulling the seat while pushing the undercarriage� The seat
shell should not slide out�

Removal of the seat unit

Pull the locking pin downward and turn by 90° (Photo 9)� Open the seat shell

34 OPERATION AND ASSEMBLY

fixation by pushing down the lever (Photo 10)�
Now you can pull the seat shell out towards
the front (Photo 11)�

To remove the seat shell pull the locking
pin downward and turn by 90°� This way the
locking pin will remain in its unlocked posi­tion� Open the seat shell fixation by pushing
down the lever� Now you can pull the seat
shell out towards the front� Remove the seat
shell from the undercarriage� Turn the lock­ing pin until it locks audibly�

6.2 Attachment and adjustment
of the footrest

To attach the footrest, proceed as follows:



Loosen the two wing screws on the
lower right and left sides of the front
(long) side of the trapezoidal adaptor
plate�



Slide in the footrest to the desired
depth�



Tighten the two wing screws�

6.3 Attachment and adjustment
of the footplate
Prerequisite: The footrest has to be installed�

To attach the footplate, please proceed as
follows:



Loosen both wing screws on the right
and left sides of the front (long) side of
the trapezoidal adaptor plate�



Loosen both wing screws on the rear
edge of the footplate� Ensure that the thread of the wing screws does not
protrude onto the guides�



Slide the footplate onto the ends of the footrest and fasten at the desired
height with the wing screws�



Fasten footrests with the wing screws at the trapezoidal adaptor plate to
the required depth�

8

9

10

English

11

OPERATION AND ASSEMBLY 35

6.4 Inclination adjustment of the seat unit

SIMPLY LIGHT is equipped with a gas spring adjustment for seat unit inclination
control� To adjust the seat unit inclination, proceed as follows:



Apply the parking brakes (see section 6�8�1)



Pull the gas spring release lever located on the right side of the handle
linkage�



Adjust the inclination of the seat unit by pulling up or pushing down while
keeping the release lever gas pressure spring pulled�



Let go of the release lever to lock the desired seat inclination position in
place�



If necessary, release the parking brakes (see section 6�8�2)

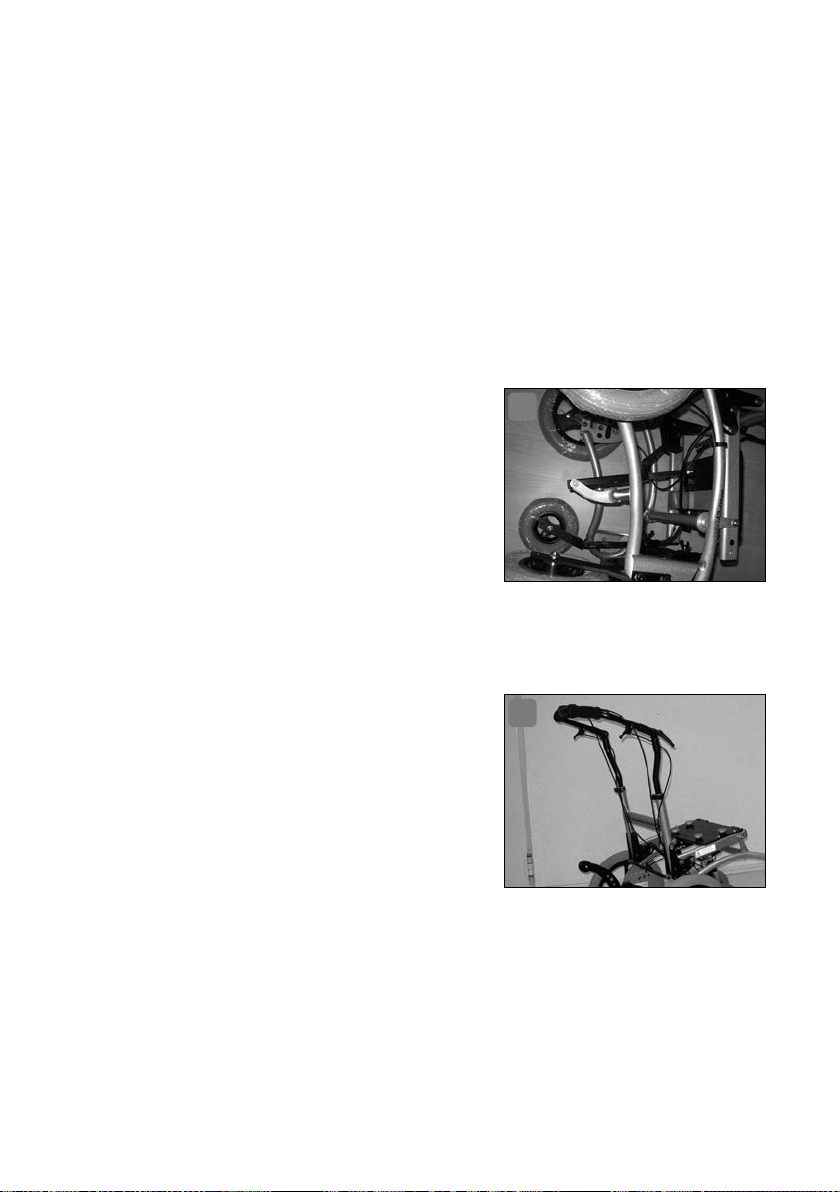

Important: Never operate the release lever
without holding the handle when a patient

12

is seated in the wheelchair� Before tilting,
always ensure that both anti-tip rolls point
towards the floor� On another version of
the SIMPLY LIGHT, the inclination of the
seat shell is adjusted by a telescope unit
(Photo 12)� Firstly, loosen the fixation of the
unit and move the telescope tube upward or
downward depending on how you want to adjust the inclination� Then fix the unit
again�

6.5 Adjustment of the handle

The handle (Photo 13) can be adjusted in

13

various ways� This makes an optimal adap­tation to the person pushing the wheelchair
possible�

The following adjustments are possible:



6�5�1 Angle adjustment of the upper

part of the handle



6�5�2 Height adjustment of the handle unit



6�5�3 Inclination adjustment of the handle unit with respect to the vertical

position

6.5.1 Angle adjustment of the upper part of the handle

To adjust the handle angle, proceed as follows:



Apply the parking brakes (see section 6�8�1)

36 OPER ATION AND ASSEMBLY



Loosen the screw connections of the notched joints on the right and left
sides of the handle by turning the clamping lever anti-clockwise until the
upper part of the handle can be moved�



Adjust the handle to the desired position�



Hold the handle in the desired position with one hand and fasten it with the
other hand by turning the respective clamping lever until tight�



Then, fasten the screw connection on the other side by turning the clamp­ing lever until tight�



When tightening, ensure that the teeth of the notched joints engage cor­rectly�



If necessary, release the parking brakes (see section 6�8�2)

6.5.2 Height adjustment of the handle unit

A height adjustment of the handle unit is necessary whenever SIMPLY LIGHT has
to be adapted to the person pushing the wheelchair or the seat unit inclination
has been adjusted�

For height adjustment of the handle, proceed as follows:



First of all, loosen the quick release at the upright tubes by opening the
quick release lever outwards�



Then, adjust the handle to the desired height by pulling up or pushing down�



Fasten in position by tightening the quick release connectors; fold the lever
of the quick release back into the locked position�



If the clamping force is insufficient (handle not fastened securely in place),
turn the screw opposite the quick release lever (with the lever in the open
position) clockwise until a sufficient clamping force is ensured� If neces­sary, this operation has to be repeated�

6.5.3 Inclination adjustment of the handle unit with respect to the vertical position

In addition to the adjustments described above, the entire handle can also be
tilted backwards by up to 30°� This may become necessary if, e�g�, a seat unit with
a reclining angle of over 90° is used� Due to this feature, an extremely small and
even gap between the seat unit back and the handle is possible� This adjustment
is not aimed at an individual adaptation to the person pushing the wheel-chair�
To adjust the inclination of the handle, please proceed as follows:



Loosen both clamping levers located in front of the pivot of the handle fold­ing mechanism by turning them anti-clockwise�



Press the coach bolt from the notched guide by pressing (axially) on the
clamping lever until the inclination adjustment can be freely adjusted�



Adjust the handle to the desired position�

English

OPERATION AND ASSEMBLY 37

Important: For the desired inclination, press the square section of the bolt into
the notch by pressing on the round head�



Check whether the coach bolt is seated tightly in the notch�



Fasten into position by tightening both clamping levers clockwise�



Even when folding the handle (e�g� during transportation), the inclination
adjustment of the back unit including the handle unit is maintained�

6.6 Folding mechanism for transporting SIMPLY LIGHT

SIMPLY LIGHT is equipped with a folding mechanism to make transportation
easier� The back unit including the handle is folded forwards and the rear wheels
can also be removed� Thereby, extremely small overall transportation dimensions
are achieved� If the dimensions have to be further reduced for transportation,
removable swivel front wheels are available as a special accessory�

6.6.1 Folding SIMPLY LIGHT

When folding SIMPLY LIGHT for transportation, proceed as follows:



Remove the seat unit (see section 6�1)�



Loosen the height adjustment of the handle (see section 6�5�2)�



Loosen the screw connections for the handle angle adjustment on the left
and right sides of the handle (see section 6�5�1)�



Loosen the catch for the handle folding mechanism by pressing down the
central release bar connecting the two locking plates on the lower ends of
the two handle upright tubes with your foot while simultaneously swinging
the handle forwards�



The back unit including the handle can now be folded forwards until it rests
against the SIMPLY LIGHT frame�



Next, remove the rear wheels� In order to do this, lift the SIMPLY LIGHT
frame slightly so that the respective rear wheel is raised off the ground�



Take hold of the rear wheel spokes and press the button located at the
centre of the wheel axle with your thumb�



Hold the button pressed and remove the wheel from the axle mounting�
The wheel brake must be released during this operation�



Repeat the operation for the second rear wheel�



If necessary, fold up the anti-tip wheels as described in section 6�7�



Depending on the version, remove the swivel wheels as described in
s e c t i o n 6�9�4�



Now, you can put SIMPLY LIGHT into the vehicle�

38 OPERATION AND ASSEMBLY

In order to load the folded SIMPLY LIGHT,
grasp the crossbar at the back (Photo 14)
as well as the connecting tube in the front
(Photo 15) in the middle and lift the under­carriage�

Attention: Do not use the folded push bar to
lift the undercarriage !!!

14

6.6.2 Unfolding SIMPLY LIGHT

When unfolding SIMPLY LIGHT, proceed as
follows:



First of all, check that the SIMPLY
LIGHT parking brakes are released�



Lift SIMPLY LIGHT at the rear�



Take hold of the spokes of one rear
wheel and press the button located on
the axle with your thumb�



Hold the button pressed and insert the axle into the axle mounting on the
frame�



Let go of the button and check whether the wheel is fastened securely� It
should not be possible to pull it off!

Important: During this check, the button must not be pressed�



Repeat this operation for the other rear wheel�



Depending on the version, attach the swivel wheels as described in section
6�9�4�



If necessary, turn the anti-tip wheels as described in section 6�7�



Fold the handle unit back until it engages audibly�



Next, fasten the loose upper part of the handle in position as described in
section 5�1�



Adjust the desired height of the handle; first lift the handle to the desired
height�



Fasten into position by tightening the quick release connectors as de­scribed in section 5�2�



If clamping is insufficient (the handle can still be moved) proceed as de­scribed in section 5�2�



Attach the seat unit (see section 6�1)�

15

English

OPERATION AND ASSEMBLY 39

6.7 Folding up the anti-tip wheels

Two anti-tip wheels are located on the rear of the frame�

Important: In the normal wheeling position, the anti-tip wheels must always
point in the direction of travel�

In order to pass over high curbs and during transport (smaller dimensions for
transport), it can be necessary to fold the anti-tip wheels upwards� To do so,
proceed as follows:



Apply the parking brakes (see section 6�8�1)�



Stand behind the SIMPLY LIGHT�



First, pull one anti-tip bracket slightly out of the tubular mounting�



Next, fold the anti-tip bracket in the extended position towards the inside
by 90° so the small wheel points upwards�



Allow the anti-tip bracket to slide back into the groove in the tubular
mounting by means of the spring tension�



Repeat this operation for the second anti-tip wheel�



Release the parking brake as described in section 6�8�1



When folding back into original position, proceed in reverse order�

Note: Always make sure that both anti-tip wheels are pointing in the same direc­tion� That is the only way how an effective stabilisation can be ensured!

6.8 Dual rear-wheel drum brakes

SIMPLY LIGHT is equipped with two independently operating drum parking
brakes� These act on the two rear wheels� The brake levers are equipped with a
three-notch system enabling three different braking levels�

6.8.1 Applying the parking brake

In order to apply the parking brake, proceed as follows:



Squeeze both brake levers on the handle� Ensure that the brake handle
does not return to its initial position (the lock engages audibly); only then,
the parking brake is correctly applied�



Check the braking effect by trying to push the SIMPLY LIGHT�

Important: If the braking action is insufficient, have the brake adjusted by a
specialist workshop or adjust the brake yourself as described in section 7�2�



You can also use the parking brake to make braking easier when going
downhill� In this case, pull the brake to the first or second notch position�

40 OPERATION AND ASSEMBLY

6.8.2 Releasing the parking brake

To release the parking brake, proceed as follows: Release the lock by operating
the notch lever and allow the brake lever to slide into its original position� In some
cases, tension on the notch lever must be relieved by slightly pulling the brake
lever before it is possible to release the brake�

6.9 Special accessories

A comprehensive range of special accessories is available for the SIMPLY LIGHT�
For operating instructions regarding our range of accessories, please consult
the following sections�

6.9.1 Wheel guards

The wheel guards (Photo 16) cover the upper

16

part of the tyres� They consist of a plastic
wing which is bolted to an aluminium mount­ing plate� To attach this to the undercarriage,
insert the free end of the mounting plate into
the upper slot of the wheel mount� To attach
the wheel guard, proceed as follows:



Take the wheel guard and insert the
groove-shaped cutout section of the plate into the upper groove of the of
the axle block�



Slide in the wheel guard as far as it will go� You should feel the plate en­gaging into the guide�



Repeat the operation on the other side�



For removal, pull out the wheel guard upwards�

6.9.2 Spoke protectors

The spoke protectors have already been installed during assembly at the factory�
No subsequent modifications are possible� Should a repair of the spoke protec­tors become necessary, please contact your local supplier�

6.9.3 Locking the steering wheels

Release the steering wheel lock by turning

17

the locking pin (Photo 17) by 90°� To lock the
steering wheels once again, turn the lock­ing pin into its original position� The steering
wheels are now locked and the wheelchair
can only drive straightforward�

English

OPERATION AND ASSEMBLY 41

6.9.4 Floating axles for front wheels

For removing the swivel wheels, proceed as follows:



Remove the seat unit (see section 6�1)�



Fold up the SIMPLY LIGHT (see section 6�6�1)� But, do not apply the parking
brake in this case�



Lift the front of the SIMPLY LIGHT slightly, so that the front wheel is lifted
from the ground�



Press the rubber covering of the guide tube with your thumb� Thereby, a
locking button located under the covering is actuated�



Hold the button pressed and remove the swivel wheel with your other hand�



Repeat the process on the other side�



To attach the swivel wheels (e�g� after transportation) proceed in reverse
order� The wheels must engage audibly�

6.9.5 e.fix (attachment is possible)

7. Maintenance and care

The following section contains some instructions regarding the maintenance of
the SIMPLY LIGHT seat unit wheelchair� For repairs and maintenance, or if you
have any questions regarding SIMPLY LIGHT, please contact your local supplier�

7.1 Checking the tyre pressure

SIMPLY LIGHT features pneumatic tyres as standard� In order to keep rolling
resistance to an absolute minimum, you should check the tyre pressure at regu­lar intervals� The tyres are standardly equipped with automobile valves, so you
can check the pressure by using the tyre gauge at your local petrol station�
The required filling pressure is printed on the tyres and is also specified in the
“technical data” section of these instructions�

To check the tyre pressure, please proceed as follows:



Apply the parking brake (see section 6�8�1)



Unscrew the valve cap from the valve by turning it anti-clockwise�



Press the tyre gauge nozzle firmly onto the valve�



Correct the tyre pressure to the specified value�



Remove the tyre gauge nozzle from the valve�



Screw the valve cap onto the thread of the valve (clockwise)�



Repeat the operation until you have checked all tyres�



If necessary, release the parking brake (see section 6�8�2)�

42 MAINTENANCE AND CARE

Important: Depending on the version, the front and rear wheels require different
tyre pressures�

7.2 Adjusting the parking brake
Tool: Size 8 spanner
Prerequisite: Insufficient braking power of the parking brake; SIMPLY LIGHT can

be pushed even though the parking brake is applied�

To adjust the parking brake, proceed as follows:



Make sure that the parking brake is not applied; if necessary, release the
parking brake (see section 6�8�2)�



The Bowden cables of the parking brakes are routed through an adjusting
bolt before the brake backing plates, which allows an adjustment of the
braking power�



By turning this bolt anti-clockwise, the brake cable is brought under
greater
tension, pre-tensioning the brake� The adjusting bolt is secured by a nut�



Before adjusting the brake, release the securing nut by turning it to the left
(depending on the version, a size 6 spanner may be required)�



Next, turn the adjusting bolt anti-clockwise until it becomes more difficult
to turn the wheel� To check, lift the SIMPLY LIGHT on one side and turn the
respective wheel with your other hand�



Then, turn the adjusting bolt clockwise until the wheel which has to be
adjusted runs freely again�



Turn the counter nut located on the thread of the adjusting nut clockwise
as far as it will go�



If necessary, repeat the procedure for the other wheel�

English

Advice: In order to check the adjustment of the brake, pull the brake lever several
times before finally fastening the counter nut� If necessary, you have to repeat
this operation, as some experience is required to carry out the adjustment�

7.3 Cleaning

SIMPLY LIGHT features a robust plastic coating� All parts can be cleaned with
soap suds and a soft sponge� Avoid aggressive agents or abrasives as the surface
of the plastic coating may be damaged� To disinfect SIMPLY LIGHT, any conven­tional disinfectant can be used�

MAINTENANCE AND CARE 43

7.4 Service Intervals

SIMPLY LIGHT needs to be checked for functionality and defects by a specialist
dealer or us regularly or according to usage, but at least once a year� The nec­cessary checks are listed in the service plan on page 32 of this user manual�

8. Transport / Transpor tation lock / Stair climbing

To transport the SIMPLY LIGHT undercarriage in handicapped transport vehicles,
the certified and approved wheel chair restraint system AMF-Bruns Art�-No�
75202 should be used� For transport in cars, an additional 4-point occupant
restraint system AMF-Bruns Art�-No� 75021 is needed� SIMPLY LIGHT therewith
complies with the requirements DIN 75078� Please consider the seperate manu­facturer‘s user manual for correct fixing of the restraint systems�

Note: Never use the upper frame of SIMPLY LIGHT to fasten the transport lock to!

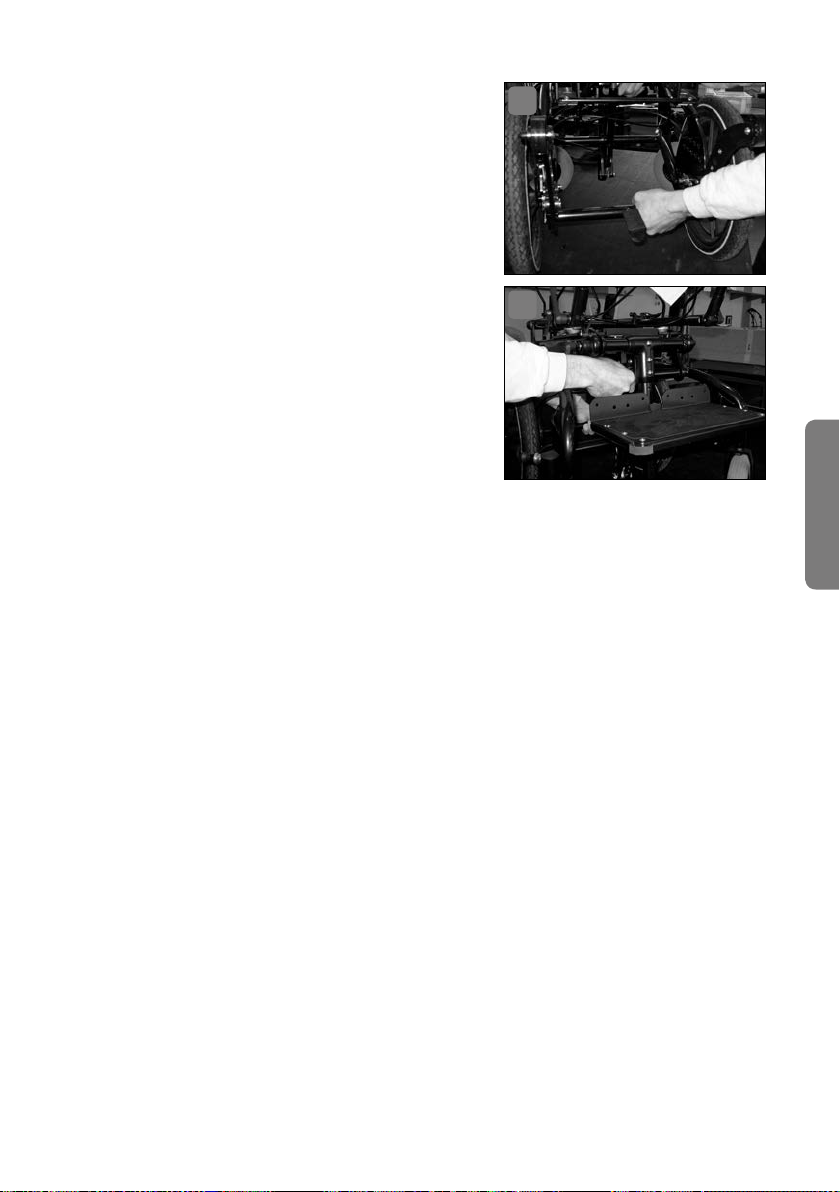

Stair climbing: Overcoming stairs or curbs

should be done with two people assist­ing� The assistants should grab the frame
tubes (Photo 18) and the rod on the back of
the frame (Photo 19) without lifting SIMPLY
LIGHT� The anti-tip wheels should be foulded
and locked upwards for this� When going up,
the back assistant should pull SIMPLY LIGHT
up while the front assistant stabilises the
position by pushing both sides downward�

When going down, the front assistant should
decelerate SIMPLY LIGHT by pushing both
sides downwards while the back assistant
keeps the system in position by holding the
back rod�To avoid damages of the wheels,
move SIMPLY LIGHT slowly over the curbs�

18

19

44 TRANSPORT / TRANSPORTATION LOCK / STAIR CLIMBING

9. Safety instructions

You are responsible for your child’s safety� Your child’s safety may be af­fected if you do not follow these instructions� Nevertheless, not all
conditions that could possibly happen and all unpredictable situations can be
covered� Common sense, caution and prudence are factors this product cannot
possess; they are required from the person using this buggy� The person using
this buggy and the accompanying accessories should understand all instruc­tions� He/she should explain how this buggy is operated to any person using this
buggy and the accompanying accessories� Should the instructions be not clear
and more precise explanations needed or should any further questions arise,
contact your local specialised dealer or us�



SIMPLY LIGHT is only authorised for intended usage�



To avoid downfalls and dangerous situations, you should practise the use of
your SIMPLY LIGHT on even surfaces and with the neccesary assistance�



Assisted by a second person, you should examine the effects on the
performance of the SIMPLY LIGHT if the centre of gravity is shifted�



The maximum load for SIMPLY LIGHT is 80 kg (incl� weight of user and seat
shell incl� options)�



Seat units are only to be assembled to the SIMPLY LIGHT in the indicated
directions of sight�



The street undercarriage SIMPLY LIGHT is suitable for the interco seat
units MAGICLIGHT, MAGICLINE, ORTHOLIGHT and ERGOLINE Passiv�



Take care to always make sure that the seat unit is closely attached to the
undercarriage and secured by the locking unit� Take care to always make
sure that the locking of the trapezoidal adaptor is engaged and that the
seat unit cannot be removed from the undercarriage�



Take care to always make sure that the anti-collapse locks are engaged if
the SIMPLY LIGHT is used so that it may not fold up unintentionally�



Before using the version with floating axles, take care to make sure that
the floating axles are correctly engaged� To change the wheel base, always
consult your specialist dealer or interco�



When operating SIMPLY LIGHT, only touch the indicated parts to avoid any
injuries�



Do not touch the movable parts when adjusting something�



When finished with all adjustments, take care to lock all joints released
before�



Take care to regularly check all joints of SIMPLY LIGHT�



If necessary, consult your specialised dealer�

English

SAFET Y INSTRUCTIONS 45



Should you have any questions concerning SIMPLY LIGHT, always contact
your specialised dealer or interco�



Do not use the footplate to get in or out of a seating system� The footplate
should be folded down



or removed beforehand�



Secure the SIMPLY LIGHT by applying the brakes before getting in or out�



Secure the patient against falling out before adjusting the seat tilt



Never leave the patient unattended; not even when the patient is secured
by a seat belt and all brakes are locked�



Should the patient lean out too far or move too violently, there may be a
danger of tipping over�



When the SIMPLY LIGHT with seat unit is static, the parking brakes should
always be applied�



Do not carry the SIMPLY LIGHT when the seating system is attached and a
patient seated within!



Seat shell and push bars should not be used for carrying�



Take care to clean all frame and plastic parts with mild cleaning agents only�



Do not hang any shopping bag or similar things to the handle� This height­ens the danger of tipping over�

Please take note of the following safety instructions:

The attachment of additional parts or alterations to SIMPLY LIGHT which have
not been carried out by the manufacturer are forbidden and may be legally pros­ecuted should they become known� Please also take care that the SIMPLY LIGHT
is only equipped with accessories supplied or approved of by the manu-facturer�
In case of non-compliance, the warranty of interco GmbH expires and no further
liability claims against the manufacturer maintain�

46 SAFETY INSTRUCTIONS

10. Possible disturbances

Should any malfunctions appear (e�g� with the brakes, gas spring, seat unit lock­ing etc�), please contact your local specialised dealer or us�

11. Reuse and disposal

Reuse

SIMPLY LIGHT is suitable for reuse� Before it is passed on, all the necessary
cleaning and maintenance activities must be performed� When it is handed over,
make sure it is accompanied by all the documentation necessary for use (includ­ing these instructions for use)�

Disposal

When SIMPLY LIGHT has reached the end of its service life, make inquiries with
your local waste management company about the regulations concerning dis­posal and recycling�

English

REUSE AND DISPOSAL 47

12. Declaration of conformity

EU-Declaration of Conformity for Medical Devices

Name of the manufacturer: interco GmbH

Gesellschaft zur Planung und Vertrieb
von Rehabilitationshilfen mbH

Address of the manufacturer: Im Auel 50

53783 Eitorf GERMANY

We hereby declare that the device

Article description: SIMPLY LIGHT seat shell undercarriage

in 3 standard sizes SB 35, SB 40, SB 45

Type:

conforms to the pertinent provisions of the directive listed below:



Medical Device Directive 93/42/EEC, Annex I and VII

Eitorf, 17 February 2009

Art� no�

735 ��� / 740 ��� / 74 5 ��� (serial production)

Michael Markwald

CEO

48 DECLAR ATION OF CONFORMITY

13. Warranty

In addition to our General Terms and Conditions, we grant a warranty period of
1 year on the SIMPLY LIGHT products we supply� Within the warranty period,
defective or faulty parts will be repaired or replaced free of charge� This war­ranty does not, however, cover modifications made during the course of product
development�

We accept no liability for damage caused to our products in conjunction with
products of any kind manufactured by other companies unless these have been
expressly approved by us� Under certain circumstances, such combinations can
represent a considerable danger�

Faults owing to natural wear or excessive straining as well as damage caused
by excessive force and improper use are also excluded from this warranty� The
warranty expires if parts other than genuine interco replacement parts have
been used to carry out repairs�

Certain bolts, nuts and spokes may become loose as a result of constant use�
Please tighten these periodically, or ask your specialist dealer to do so for you�

14. Service plan

English

Important: Inspections must take place every 6 months!

Pos. Area Check

Adjustment /  
functionality

1 Main frame

2 Trapezoidal

adaptor

3 Stearing wheel

SERVICE PLAN 49

Main frame
Tilting support

Tires
Tire pressure
Running performance
Steering wheel fork
Suspension on frame

ok Damage /  

deformation

  

  

  

  

  

  

  

  

Exchange /  

replacement

Pos. Area Check

Adjustment /  
functionality

4 Driving wheel

5 Brakes

Adjustment

6

range
Gas springs

Seat adjustment
Folding

mechanism

Back angle
adjustment

Push bar

Bolt connections

7

8 Options

9 Optics (Visual

inspection)
Paint
Cleanliness
Type label

Tires
Tire pressure
Running performance
Axle shaft
Drum brake
Functional test 1
Functional test 2
Functional test 3
Bowden wire

Damages
Bolt connection
Functional test
Folding mechanism

Arrester
Functional test

Height adjustment
Arrester
Size and length
Completeness
Damages
Locktide secure
Cover flaps in place
Wheel guard
Spoke guard
Arm rests
E-Fix
Middle foot plate

ok Damage /  

deformation

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

  

Exchange /  

replacement

Notes

WARRANTY CARD

English

Upon submission in this card we will extend the warranty on your SIMPLY LIGHT to cover 
a total of 2 years. Please fill out this warranty card carefully and completely and return 
it to us. Thank you very much.

Payer/Health Insurance Fund:   
Location of the payer:   
Serial number:   
Delivery date:   
Name of the patient:   
Street:   
Postal code/Place:   
Telephone*:   
Email*:

*Optional

Notes

REPLY CARD

SENDER

Name   

Street   

Postal code/Place   

Please be

sure to
include

sufficient

postage!

RETURN ADDRESS

interco GmbH

Im Auel 50

53783 Eitorf - Germany

Notes

Notes

Gesellschaft für Planung und Vertrieb
von Rehabilitationshilfen mbH

Im Auel 50
53783 Eitorf
Germany

T. [phone]
F. [phone]
E. info@interco-reha�de
I. www�interco-reha�de

© interco GmbH, Eitorf, 2018
Stand März 2018
Technische Änderungen vorbehalten

Status as per March 2018
Subject to technical alterations
without prior notification

Zertifiziert nach

Certified as per

DIN EN ISO 9001:2015

Reg�-Nr� 73 100 357-1

DIN EN ISO 13485:2012

Reg�-Nr� 70 105 357-1
TÜV Hessen

interc o und Seat up you r Life! sind ein getragene M arken der inter co GmbH · interc o and Seat up you r Life! are reg istered tr ademarks of i nterco GmbH
