1. Einleitung
Herzlichen Glückwunsch, Sie haben sich für das Sitzschalenuntergestell SIMPLY
der Firma interco GmbH entschieden!
SIMPLY ist das passende Straßenuntergestell für das Sitzschalenprogramm der
Firma interco und bietet eine Fülle individueller Einstellmöglichkeiten� Mittels
einer Gasdruckfeder kann die Sitzschale stufenlos in ihrer Neigung verstellt
werden� Luftbereifung und Trommelbremsen sorgen serienmäßig für höchste
Sicherheit und Fahrkomfort� Die vorderen Räder sind lenkbar, so dass SIMPLY
ausgesprochen wendig ist und sich besonders einfach schieben lässt� SIMPLY
ist mit wenigen, einfachen Handgriffen zum Transport zusammenklappbar und
passt in jeden Kofferraum� Das Straßenuntergestell SIMPLY ist für die Verwendung aller interco Sitzschalenmodelle mit Trapezadapter geeignet� SIMPLY wurde
speziell für den Außenbereich konzipiert; zur Verwendung im Wohnbereich empfehlen wir unser Zimmeruntergestell ROOMY NEW EDITION�
2. Allgemeines
Das Produkt ist in einem Temperaturbereich von -20 °C bis +60 °C (-4 °F bis
+140 °F) getestet worden� Zwischen den einzelnen Fertigungspartien lassen
sich Farbunterschiede nicht immer vermeiden� Diesbezügliche Reklamationen
können leider nicht anerkannt werden� Bitte haben Sie Verständnis dafür, dass
unsachgemäße Behandlung, eventuelle Regenränder oder Farbunterschiede im
Material keine berechtigte Reklamation darstellen� Regelmäßige Pflege aller Metallteile, insbesondere Chromteile, am Wagen ist notwendig, um die hochwertige
Optik zu erhalten� Dazu sind handelsübliche Pflegemittel ausreichend� Kleine
Sets zum Ausbessern eventueller Lackschäden am Gestell erhalten Sie beim
Fachhändler� Die Achsenden müssen in Abständen von ca� 4 Wochen gesäubert
und leicht geölt werden�
3. Zweckbestimmung / Anwendungsgebiet
Bei der Versorgung mit Sitzschalen und modularen Sitzsystemen für Kinder
sind Fahr- bzw� Untergestelle für den Innenraum und / oder Außenbereich obligatorisch� Sie dienen der Mobilität und dem Transport des Versicherten� Die
Zweckbestimmung für Fahrgestelle – insbesondere SIMPLY – ist daher immer
die Aufnahme einer Sitzschale�
4 EINLEITUNG
Page 5
4. Ausstattung / Optionen
Die Grundausstattung von SIMPLY beinhaltet:
Trapezadapteraufnahme für interco-Sitzschalen, einstellbar in der Tiefe
Sitzkantelung über eine Gasdruckfeder 300 N (ab Sitzbreite 45 cm
mit zwei Gasdruckfedern)
Über Raster-Blech bis 30° Rückenwinkel-verstellung
Sitzkantelung stufenlos bis max� 35°
höhen- und winkelverstellbarer Schiebegriff
Tiefeneinstellung des Trapezadapteraufnahme
Antriebsräder wahlweise 12˝, 16˝, 22˝ oder 24˝ mit Quick-Release-Achse
und Trommelbremse
Feststellbremsgriffe mit drei Rasten
schwenkbare Kippschutzräder
integrierte Radstandsverlängerung
Die montierte Trapezadapteraufnahme ist standardmäßig an allen Fahruntergestellen der interco GmbH vorhanden� Dadurch ist es möglich, eine interco Sitzschale mit Trapezadapter auf unterschiedlichen Fahruntergestellen der interco
GmbH zu befestigen� Die am Untergestell montierte Trapezadapteraufnahme
besteht im Wesentlichen aus 3 Funktionsgruppen:
1� Aufnahmeblech mit den Führungsbuchsen zur Aufnahme des Schalenadap-
ters�
2� Rastnocken zur Sicherung der zu montierenden Sitzschale gegen Heraus-
rutschen
3� Zwei Flügelschrauben (je eine rechts und links) zur Montage und Befestigung der
Kniewinkel (siehe Kap� 6�2)
Deutsch
Hinweis: Bitte vergewissern Sie sich, dass die Individualanpassung des Adaptersystems korrekt durchgeführt wurde� Sie erkennen dies daran, dass der Schalenadapter an der vorderen Kante plan auf der Trapezadapteraufnahme aufliegt
und der Arretierbolzen vollständig einrastet!
Folgendes Zubehör kann zusätzlich bereitgestellt werden:
Stabilisator
Funktion Stabilisator: Die Stabilisatoren dienen dazu, die gewünschte Sitzposition zusätzlich zu fixieren und damit eine größere Stabilität zu gewährleisten� Durch Lösen der beiden unteren Klemmhebel wird die Fixierung
der Stabilisatoren aufgehoben� Nun können die beiden Miniauslösegriffe an
der Schiebestange betätigt werden und die Sitzkantelung ausgeführt wer-
AUSSTATTUNG / OPTIONEN 5
Page 6
den� Wenn Sie nun die unteren Klemmhebel wieder anziehen, ist die feste
Einstellung der Neigung zusätzlich gewährleistet�
Radschützer
Speichenschützer
Breiten- und höhenverstellbare Armlehnen
Steckachsen für Vorderräder
Distanzblock für Vorderräder (Radstandsverbreiterung)
Scala-Mobil / E-Fix, Viamobil-Skala-Mobilanbau nur in Verbindung mit
Stabilisator
Mittelfußbank
Die Mittelfußbank ist eine Alternative zum Fußbrett mit Kniewinkel� Sie
wird nach Bestellung bereits im Werk montiert� Nachträgliche Veränderungen zur individuellen Anpassung sind möglich�
Einstell- und Verstellmöglichkeiten:
Die Mittelfußbank hat für eine optimale Anpassung unterschiedliche Verstellmöglichkeiten:
a) senkrechte Neigungsverstellung
Zur Verstellung der Mittelfußbank gehen Sie wie folgt vor:
betätigen Sie die Feststellbremsen(siehe Kapitel 6�8�1�)
lösen Sie die Verschraubungen der Mittelfußbank rechts und links am oberen Rahmen soweit durch Drehen der Klemmhebel entgegen dem Uhrzeigersinn, bis der obere Teil beweglich wird�
Bewegen Sie die Mittelfußbank in die gewünschte Position�
Halten Sie die Mittelfußbank mit einer Hand in der gewünschten Position
fest und fixieren Sie mit der anderen Hand diese Stellung durch Feststellung des entsprechenden Klemmhebels�
Fixieren Sie auch die Verschraubung auf der anderen Seite durch Festdrehen des Klemmhebels�
Lösen Sie ggf� die Feststellbremsen (s� Kap� 6�8�2)
b) klappbar nach hinten
Das Fussbrett wird per Hand nach oben geklappt�
c) Höhen- und Tiefenverstellung
Lösen Sie die Schraube am Klemmblock des Fußbrettes und verstellen Sie auf
dem Mittelrohr der Mittelfußbank das Fußbrett nach Bedarf� Ziehen Sie die
Schraube nach erfolgter Einstellung wieder fest an�
6 AUSSTATTUNG / OPTIONEN
Page 7
Kniehebelbremse (Druckbremse):
Manchmal ist es für einen Rollstuhl notwendig eine zusätzliche Bremswirkung zu
haben um evt� Schwierigkeiten bezüglich Bremswirkung z� B� bei Bodenbeschaffenheit (schiefe Ebene oder als Selbstfahrer) zu begegnen� Kniehebelbremsen
werden zusätzlich zur Feststellbremse eingesetzt� Diese werden bereits bei
Bestellung im Werk montiert und eingestellt� Falls die Bremswirkung durch
Distanz-Veränderung (Rad-Kniehebelbremse) nachlässt, kann man durch verschieben der Schiebemutter in der C-Schiene dies nachregulieren�
5. Technische Daten
5.1 Außenabmessungen von SIMPLY
SIMPLY (22˝/24˝)
Sitzbreite 35/40/45 cm
Länge max. 91 cm 86 cm
Breite über alles 59 cm/64 cm/69 cm 55 cm/60 cm/65 cm
Höhe bis Oberkante
Adapterplatte
Höhe Schiebegriff. min.
(Sitzwinkel 90°,
Schiebegriff 90°)
Höhe Schiebegriff max.
(Sitzwinkel 90°,
Schiebegriff 90°)
Gewicht (Grundausstattung ohne Sitzschale): Je nach Ausführung 20 - 22 kg
5.2 Luftdrucktabelle
Lenkräder vorne 2,5
Hinterräder 12˝ 2,5
Hinterräder 16˝ 3,0
Hinterräder 22˝ 4,0
Hinterräder 24˝ 4,0
50 cm 50 cm
93 cm 93 cm
103 cm 103 cm
Luftdruck (bar) maximal
SIMPLY (12˝/16˝)
Sitzbreite 35/40/45 cm
Deutsch
Wichtig: Die maximale Belastung für SIMPLY beträgt 80 kg!
TECHNISCHE DATEN 7
Page 8
6. Bedienung / Montage

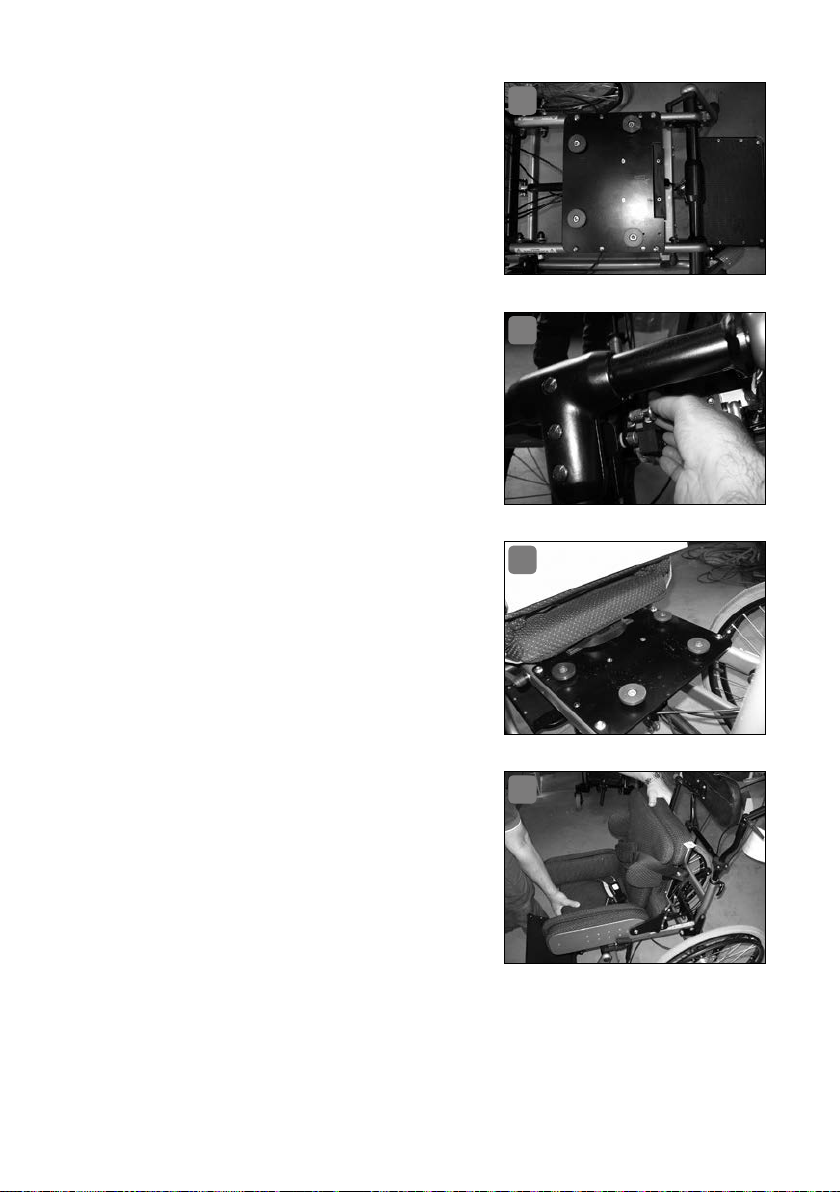

6.1 Aufsetzen der Sitzschale
Die Sitzschale wird mit Hilfe des Trapezadapters auf der Trapezadapteraufnahme
(Bild 1) des Untergestells fixiert� Führen Sie
hierzu nachfolgende Arbeitsschritte durch
und prüfen Sie nach dem Aufsetzen der Sitzschale deren sicheren Halt auf der Trapezadapteraufnahmen�
Entriegeln Sie zunächst die Sitzschalenfixierung, indem Sie den Zug-Schnäpper herausziehen und um 90 Grad drehen (Bild 2)�
Setzen Sie das hintere Ende der Trapezadapteraufnahme auf die vordere Seite, sodass
die Verriegelung nach unten gedrückt wird
(Bild 3)� Schieben Sie nun die Sitzschale nach
hinten, bis diese deutlich hörbar einrastet
(Bild 4)�
Verriegeln Sie die Sitzschalenfixierung wieder, indem Sie den Zugschnäpper ein weiters
Mal um 90 Grad drehen, bis dieser einrastet
(Bild 2)� Zu guter Letzt überprüfen Sie die
Sitzschale und die Sitzschalenverriegelung
auf ihren festen Halt (Bild 5)�
1
2
3
Abnehmen der Sitzschale
Ziehen Sie zunächst den Zug-Schnäpper
heraus und drehen diesen um 90 Grad
(Bild 6)� Öffnen Sie die Sitzschalenverrie
gelung, indem Sie den Hebel nach oben
drücken (Bild 7)� Jetzt können Sie die Sitzschale nach vorne herausziehen (Bild 8)�
6.2 Montage und Verstellen der Kniewinkel
Zur Montage der Kniewinkel gehen Sie wie folgt vor:
Lösen der beiden Flügelschrauben unten rechts und links an der vorderen
(langen) Seite der Trapezadapteraufnahme�
8 BEDI ENUN G / M ONTA GE
4
-
Page 9
Einschieben des Kniewinkels bis zur
gewünschten Tiefe�
Festziehen der beiden Flügelschrauben�
6.3 Montage und Verstellen des Fußbretts
Voraussetzung: Die Kniewinkel sind mon-
tiert�
Zur Montage des Fußbretts gehen Sie wie
folgt vor:
Lösen der beiden Flügelschrauben
rechts und links an der vorderen (langen) Seite der Trapezadapterplatte�
Lösen der beiden Flügelschrauben
an der hinteren Kante des Fußbretts�
Achten Sie darauf, dass das Gewinde
der Flügelschraubenicht mehr in die
Führung hineinragt�
Fußbrett von unten auf die Enden der
Kniewinkel aufschieben und in der gewünschten Höhe mit den Flügelschrauben fixieren�
Kniewinkel mit den Flügelschrauben
an der Trapezadapteraufnahme in der
gewünschten Tiefe fixieren�
5
6
Deutsch
7

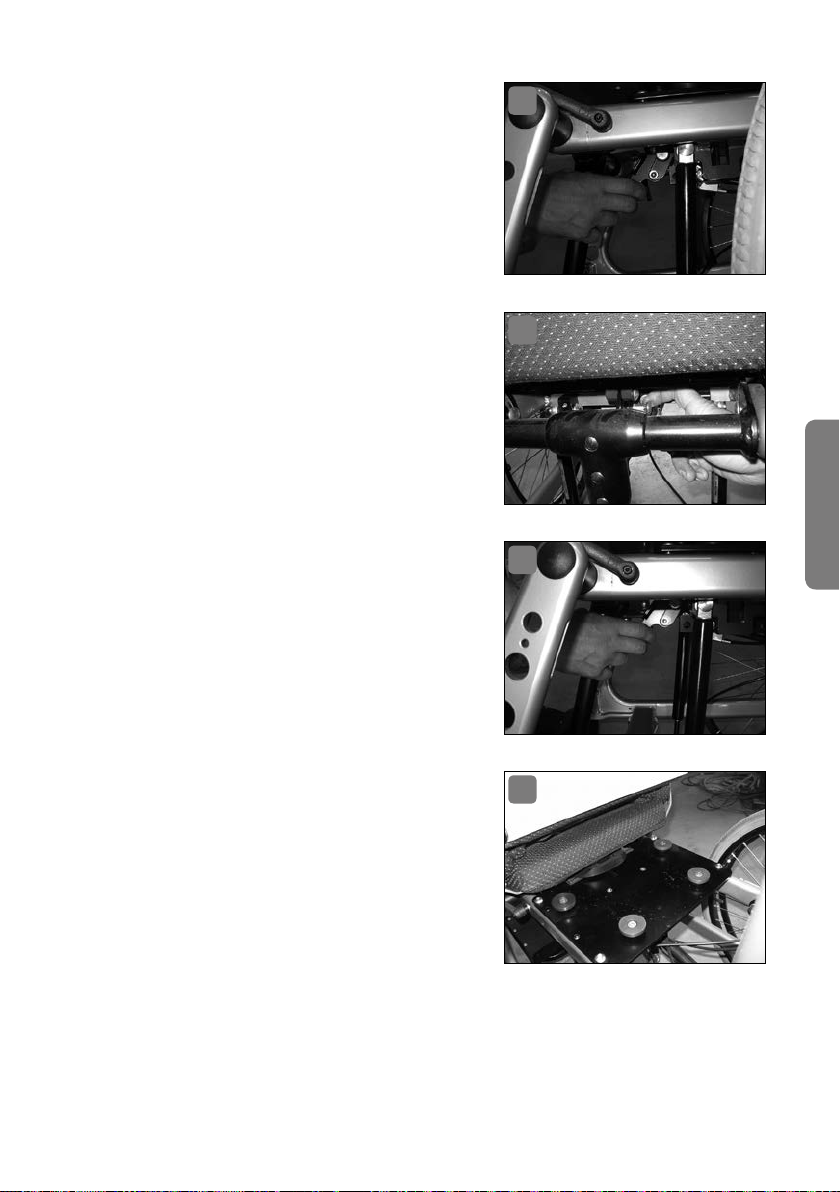

6.4 Neigungsverstellung der Sitzschale
SIMPLY ist mit einer Gasdruckfederverstellung für die Sitzschalenneigung ausgerüstet�
Zur Verstellung der Sitzschalenneigung ge-
8
hen Sie wie folgt vor:
Betätigen Sie die Feststellbremsen
(siehe Kapitel 6�8�1)
Ziehen Sie den rechts am Schiebegriffgestänge montierten Auslösehebel der
Gasdruckfeder�
Verändern Sie die Neigung der Sitzschale, indem Sie den Schiebegriff hochziehen oder niederdrücken während Sie den Auslösehebel für die Gasdruckfeder gezogen halten�
Lassen Sie den Auslösehebel los, um die eingestellte Sitzneigung zu arretieren�
BEDI ENUN G / M ONTA GE 9
Page 10
Lösen Sie ggf� die Feststellbremsen (siehe Kap� 6�8�2)
Wichtig: Betätigen Sie nie den Auslösehebel ohne den Schiebegriff festzuhalten,
wenn ein Patient im Rollstuhl sitzt�
6.5 Einstell- und Verstellmöglichkeiten des Schiebegriffs
Der Schiebegriff hat unterschiedliche Verstellmöglichkeiten� Hierdurch ist es
möglich, eine optimale Anpassung an die schiebende Person zu erreichen�
Folgende Verstellungen sind möglich:
6�5�1� Winkelverstellung des oberen Schiebegriffteils
6�5�2 Höhenverstellung der Schiebegriffeinheit
6�5�3 Neigungsverstellung der Schiebegriffeinheit bzgl� der Senkrechten
6.5.1 Winkelverstellung des oberen Schiebegriffteils
Zur Verstellung des Schiebegriffwinkels gehen Sie wie folgt vor:
Betätigen Sie die Feststellbremsen (siehe Kapitel 6�8�1)
Lösen Sie die Verschraubungen der Rastergelenke rechts und links am
Schiebegriff soweit durch Drehen der Klemmhebel entgegen dem Uhrzeigersinn, bis der obere Teil des Schiebegriffs beweglich wird�
Bewegen Sie den Schiebegriff in die gewünschte Position�
Halten Sie den Schiebegriff mit einer Hand in der gewünschten Position
fest und fixieren Sie mit der anderen Hand diese Stellung durch Festdrehen des entsprechenden Klemmhebels�
Fixieren Sie auch die Verschraubung auf der anderen Seite durch Festdrehen des Klemmhebels�
Achten Sie beim Festdrehen der Rastergelenke darauf, dass die Verzahnung sicher ineinander greift�
Lösen Sie ggf� die Feststellbremsen (siehe Kap� 6�8�2)
6.5.2 Höhenverstellung der Schiebegriffeinheit
Die Schiebegriffhöheneinstellung wird immer dann benötigt, wenn eine Anpassung von SIMPLY an die schiebende Person erforderlich ist oder wenn die
Sitzschalenneigung verändert wurde� Zur Höheneinstellung des Schiebegriffs
gehen Sie wie folgt vor:
Lösen Sie zunächst die Schnellspanner an den Standrohren in dem Sie die
beiden Schnellspannhebel nach außen öffnen�
Stellen Sie nun die gewünschte Höhe des Schiebegriffs ein� Ziehen oder
drücken Sie hierfür den Schiebegriff in die gewünschte Höhe�
10 BEDI ENUN G / M ONTA GE
Page 11
Fixieren Sie die Stellung indem Sie die Schnellspannverbinder festziehen�
Klappen Sie hierzu den Hebel des Schnellspanners wieder zurück�
Sollte die Klemmwirkung nicht ausreichen (Schiebegriff nicht sicher fixiert), drehen Sie die Schraube gegenüber dem Schnellspannklemmhebel
(in geöffneter Hebelstellung) im Uhrzeigersinn, bis durch Schließen des
Klemmhebels eine ausreichende Klemmwirkung erzielt wird� Ggf� muss
dieser Vorgang wiederholt werden�
6.5.3 Neigungsverstellung der Rückeneinheit inkl. Schiebegriff bzgl. der Senkrechten
Der Schiebegriff kann zusätzlich zu den bereits beschriebenen Verstellmöglichkeiten in seiner Gesamtheit um bis zu 30° nach hinten geschwenkt werden� Dies
kann notwendig werden, wenn z�B� eine Sitzschale mit einem Sitzwinkel größer als
90° zum Einsatz kommt� Hierdurch lässt sich ein möglichst gleichmäßig kleiner
Abstand zwischen Sitzschalenrücken und Schiebegriff realisieren� Diese Verstellmöglichkeit ist nicht zur Individualanpassung an die schiebende Person gedacht�
Zum Verstellen der Neigung des Schiebegriffs gehen Sie bitte wie folgt vor:
Lösen Sie die beiden Klemmhebel, welche sich vor dem Drehpunkt des
Schiebegriff-Klappmechanismus befinden, durch Drehen entgegen dem
Uhrzeigersinn�
Drücken Sie die Schloss-Schrauben durch Druck (axial) auf den Klemmhebel aus der Rasterführung, bis die Neigungsverstellung frei verstellbar ist�
Bringen Sie den Schiebegriff in die gewünschte Position�
Deutsch
Wichtig: Drücken Sie den Vierkant der Schraube durch Druck auf den Rundkopf
in die Rasterung der gewünschten Neigung�
Kontrollieren Sie den Sitz der Schloss-Schraube in der Rasterung�
Fixieren Sie diese Stellung durch Festziehen der beiden Klemmhebel im
Uhrzeigersinn�
Die Neigungsverstellung der Rückeneinheit inkl� Schiebegriffeinheit kann
auch beim Klappen des Schiebegriffs (z� B� beim Transport) beibehalten
werden�
6.6 Klappmechanismus zum Transport von SIMPLY
SIMPLY ist mit einem Klappmechanismus ausgerüstet, um den Transport zu
erleichtern� Die Rückeneinheit inkl� Schiebegriff wird dabei nach vorne geklappt;
zusätzlich können die Hinterräder abgenommen werden� Hierdurch wird ein
extrem kleines Transportmaß erreicht� Soll das Transportmaß noch weiter minimiert werden, können die vorderen Lenkräder als Sonderzubehör in abnehmbarer Ausführung geliefert werden�
BEDI ENUN G / M ONTA GE 11
Page 12
6.6.1 Zusammenklappen von SIMPLY
Beim Zusammenklappen von SIMPLY zum Transport gehen Sie wie folgt vor:
Abnahme der Sitzschale (siehe Kap� 6�1)�
Lösen Sie die Höhenverstellung des Schiebegriffs (siehe Kap� 6�5�)�
Lösen Sie die Verschraubungen der Schiebegriffwinkelverstellung rechts
und links am Schiebegriff (siehe Kap� 6�5)�
Lösen Sie die Arretierung für den Klappmechanismus des Schiebegriffs indem Sie die zentrale Entriegelungsstange, die die beiden Einrastbleche am
unteren Ende der beiden Schiebegriffstandrohre verbindet, mit dem Fuß nach
unten drücken und gleichzeitig den Schiebegriff nach vorne schwenken�
Die Rückeneinheit inkl� Schiebegriff lässt sich nun nach vorne klappen, so
dass er am oberen Rahmen des SIMPLY anliegt�
Nehmen Sie jetzt die Hinterräder ab� Heben Sie den SIMPLY hierzu leicht
an, so dass das betroffene Hinterrad keinen Boden-kontakt mehr hat�
Fassen Sie in die Speichen des Hinterrades und drücken Sie mit dem Daumen auf den Knopf, der sich in der Mitte der Radachse befindet�
Halten Sie den Knopf gedrückt und ziehen Sie das Rad aus der Achsaufnahme� Die Bremse für das betroffene Rad muss hierbei gelöst sein!
Wiederholen Sie den Vorgang für das zweite Hinterrad�
Drehen Sie bei Bedarf die Kippschutzräder wie in Kap� 6�7 beschrieben�
Je nach Ausführung demontieren Sie die Lenkräder, wie in Kap� 6�9�4 beschrieben�
Sie können SIMPLY jetzt verladen�
6.6.2 Aufklappen von SIMPLY
Beim Aufklappen von SIMPLY gehen Sie wie folgt vor:
Überprüfen Sie zunächst, ob die Feststellbremse von SIMPLY gelöst ist�
Heben Sie SIMPLY am hinteren Ende an�
Fassen Sie in die Speichen eines Hinterrades und drücken Sie mit dem
Daumen auf den Knopf der sich auf der Achse befindet�
Halten Sie den Knopf gedrückt und stecken Sie die Achse in die Achsaufnahme am Rahmen�
Lassen Sie den Knopf los, und prüfen Sie, ob das Rad fest sitzt� Es darf
sich nicht mehr abziehen lassen!
Achtung: Bei dieser Prüfung darf der Knopf nicht gedrückt sein�
Wiederholen Sie den Vorgang für das andere Hinterrad�
Je nach Ausführung montieren Sie die Lenkräder wie in Kap� 6�9�4 be-
schrieben�
12 B ED IEN UNG / MON TAGE
Page 13
Ggf� drehen Sie die Kippschutzräder wie in Kap� 6�7 beschrieben�
Klappen Sie die Schiebegriffeinheit nach hinten bis sie hörbar einrastet�
Fixieren Sie nun die Stellung des oberen frei schwenkbaren Schiebegriffteils wie in Kap� 5�1 beschrieben�
Stellen Sie die gewünschte Höhe des Schiebegriffs ein� Ziehen Sie hierzu
zunächst den Schiebegriff in die gewünschte Höhe�
Fixieren Sie die Stellung, indem Sie die Schnellspannverbinder wie in
Kap� 5�2 beschrieben festziehen�
Sollte die Klemmung nicht ausreichen (Schiebegriff lässt sich bewegen)
verfahren Sie wie in Kap� 5�2 beschrieben�
Montieren Sie die Sitzschale (siehe Kap� 6�1)�
6.7 Schwenken der Kippschutzräder
Am hinteren Rahmenende befinden sich zwei Kippschutzräder�
Wichtig: In normaler Fahrstellung müssen die Kippschutzräder immer in Richtung Fahruntergrund weisen!
Zum Überfahren hoher Bordsteinkanten sowie zum Transport (kleineres Transportmaß) kann es nötig sein, die Kippschutzräder nach oben zu schwenken� Dazu
gehen Sie wie folgt vor:
Betätigen Sie die Feststellbremsen (siehe Kapitel 6�8�1)�
Stellen Sie sich hinter den SIMPLY�
Ziehen Sie zunächst einen Kippschutzbogen leicht aus der Aufnahmenut
heraus�
Drehen Sie nun den Kippschutzbogen in ausgezogener Stellung um 90°
nach oben, so dass das kleine Rad nach oben zeigt�
Lassen Sie den Kippschutzbogen mit der Federkraft wieder in die Nut der
Aufnahme-einheit zurück gleiten�
Wiederholen Sie diesen Vorgang für das zweite Kippschutzrad�
Lösen Sie die Feststellbremse wie in Kap� 6�8�1 beschrieben�
Beim Zurückschwenken in die Ausgangsstellung gehen Sie analog vor�
Deutsch
Hinweis: Achten Sie stets darauf, dass sich beide Kippschutzräder immer in der
gleichen Richtung befinden� Nur so ist ein effektiver Kipp-schutz gewährleistet!
Wenn Sie die Längenverstellung der Kippschutzräder nutzen wollen, achten Sie
bitte auch hierbei darauf, dass die Einstellung links und rechts identisch ist�
6.8 Zwei auf die Hinterräder wirkende Trommelbremsen
SIMPLY ist mit zwei unabhängig voneinander arbeitenden Feststelltrommelbremsen ausgerüstet� Diese wirken auf die beiden Hinterräder� Die Bremshebel sind
BEDI ENUN G / M ONTA GE 13
Page 14
mit einer dreifachen Rasterung ausgerüstet, die die Arretierung unterschiedlicher Bremswirkungen ermöglicht�
6.8.1 Betätigen der Feststellbremse
Zur Betätigung der Feststellbremsen gehen Sie wie folgt vor:
Ziehen Sie die beiden Bremsgriffe am Schiebegriff� Achten Sie darauf, dass
der Bremsgriff nicht wieder in die Ausgangsstellung zurückkehrt (Arretierung rastet hörbar ein); nur dann ist die Feststellbremse aktiviert�
Kontrollieren Sie die Bremswirkung, indem Sie versuchen den SIMPLY zu
schieben�
Achtung: Reicht die Bremswirkung nicht aus, so lassen Sie die Bremse durch die
Werkstatt Ihres Sanitätshauses nachstellen oder stellen Sie die Bremse selbst
nach, wie in Kapitel 7�2� beschrieben!
Sie können die Feststellbremse auch nutzen, um sich das Bremsen bei
Bergabfahrten zu erleichtern� Ziehen Sie in diesem Fall die Feststellbremse je nach Bedarf nur bis in die erste oder zweite Rasterstellung�
6.8.2 Lösen der Feststellbremse
Zum Lösen der Feststellbremse gehen Sie wie folgt vor: Entriegeln Sie die Arretierung durch Betätigung der Rasterhebel und lassen Sie die Bremshebel in
die Ausgangsstellung zurück gleiten� Ggf� müssen Sie die Rasterhebel durch
leichten Zug am Bremshebel entlasten, bevor die Bremse gelöst werden kann�
6.9 Sonderzubehör
Für den SIMPLY ist ein umfangreiches Zubehörprogramm erhältlich� Bedienhinweise zu unserem Zubehörprogramm finden Sie in dem folgenden Kapiteln�
6.9.1 Radschützer
Die Radschützer decken den oberen Teil der Bereifung ab� Sie bestehen aus einem
Kunststoffkotflügel, der mit einem Aluminium-Aufnahmeblech verschraubt ist�
Zur Montage am Fahrgestell wird das freie Ende des Aufnahmeblechs in den
oberen Schlitz der Radaufnahme eingesteckt� Zur Montage des Radschützers
gehen Sie wie folgt vor:
Nehmen Sie den Radschützer und stecken Sie das nutförmig eingeschnittene Teil des Bleches in die obere Nut des Achsblockes ein�
Schieben Sie den Radschützer bis zum Anschlag ein� Sie spüren ein leichtes Einrasten des Blechteils in der Führung�
Wiederholen Sie den Vorgang auf der anderen Seite�
14 BEDI ENU NG / M ONTA GE
Page 15
Zur Demontage ziehen Sie die Radschützer nach oben heraus�
6.9.2 Speichenschützer
Die Speichenschützer wurden bei der Montage von SIMPLY bereits im Werk montiert� Nachträglich können hier keine Veränderungen vorgenommen werden� Ist
eine Reparatur der Speichenschützer notwendig, wenden Sie sich bitte an Ihr
Sanitätshaus�
6.9.3 Breiten- und höhenverstellbare Armlehnen
Die breiten- und höhenverstellbaren Armlehnen sind über ein Gestänge mit dem
unteren Rahmenteil verbunden� Die Einstellungen werden hier über Klemmungen
vorgenommen�
Folgende Parameter sind einstellbar:
Armlehnenhöhe
Armlehnenbreite
Bei allen Verstellungen gehen Sie wie folgt vor:
Lösen Sie die Klemmung durch Drehen des Klemmhebels entgegen dem
Uhrzeigersinn�
Schieben Sie die Armlehne in die gewünschte Position�
Fixieren Sie die Stellung durch Drehen des Klemmhebels im Uhrzeigersinn�
Deutsch
6.9.4 Steckachsen für Vorderräder
Zur Demontage der Lenkräder gehen Sie wie folgt vor:
Demontieren Sie die Sitzschale (siehe Kapitel 6�1)�
Klappen Sie SIMPLY zusammen (siehe Kapitel 6�6), jedoch ohne in diesem
Fall die Feststellbremse zu betätigen�
Heben Sie SIMPLY vorne leicht an, so dass das Vorderrad keinen Bodenkontakt mehr hat�
Drücken Sie mit dem Daumen auf die Gummiabdeckung des Führungsrohrs� Hierdurch wir ein unter der Abdeckung gelegener Arretierungsknopf
betätigt�
Halten Sie den Knopf gedrückt und ziehen Sie mit der freien Hand das
Lenkrad heraus�
Wiederholen Sie den Vorgang auf der anderen Seite�
Zur Montage der Lenkräder (z� B� nach Transport) gehen Sie in umgekehrter Reihenfolge vor� Die Räder müssen hörbar einrasten�
BEDI ENUN G / M ONTA GE 15
Page 16
6.9.5 Distanzblock für Vorderräder (Radstandsverbreiterung)
Die Distanzblöcke für die Vorderräder werden bei Bestellung bereits im Werk
montiert� Nachträglich können hier keine Einstellungen vorgenommen werden�
Sollte der Einbau von Distanzblöcken nachträglich notwendig werden, wenden
Sie sich bitte an Ihr Sanitätshaus�
6.9.6 Scala-Mobil Anbau / nur in Verbindung mit Stabilisator
Die Montage des optionalen Scala-Mobil-Anbau erfolgt im letzen Arbeitsschritt
über einen externen Subunternehmer� Da dieser den Versand des fertigen Produktes übernimmt, achten Sie bitte darauf, dass Sie vom Zulieferer eine Ge
brauchanweisung für den Scala-Mobil Anbau erhalten� Bei Fragen zum Umgang
mit dem Scala-Mobil lassen Sie sich bitte von einem Mitarbeiter Ihres Sanitätshauses schulen�
Hinweis: Nachträglich dürfen an dem Scala-Mobil-Anbau keine Veränderungen
vorgenommen werden� Liegt eine Funktionsstörung vor, wenden Sie sich bitte
an Ihr Sanitätshaus� Auch die Verriegelungssplinte für die Fixierung des ScalaMobils dürfen nur durch Originalersatzteile ausgetauscht werden�
6.9.7 e.fix und Viamobil Anbau (braucht keinen Stabilisator)
7. Wartung / Pflege
-
Im folgenden Kapitel sind einige Anleitungen zu Wartung und Pflege des Sitzschalenrollstuhls SIMPLY beschrieben� Für größere Reparaturen und Instandsetzungen oder wenn Sie Fragen zu SIMPLY haben, wenden Sie sich bitte an Ihr
Sanitätshaus�
7.1 Prüfungen des Reifenluftdrucks
SIMPLY ist serienmäßig luftbereift� Um den Rollwiderstand optimal niedrig zu
halten, sollten Sie den Luftdruck in regelmäßigen Zeitabständen kontrollieren�
Die Reifen sind serienmäßig mit Autoventilen ausgerüstet, so dass Sie die Prüfung mit einem Luftdruckmessgerät an Ihrer Tankstelle vornehmen können� Der
notwendige Fülldruck ist auf den Reifen aufgedruckt und ergänzend im Kapitel
5 „Technischen Daten“ aufgelistet� Zur Prüfung des Reifenluftdrucks gehen Sie
wie folgt vor:
Betätigen Sie die Feststellbremsen (siehe Kapitel 6�8�1)
Drehen Sie die Ventilkappe durch Drehen entgegen dem Uhrzeigersinn
vom Ventil
16 W AR T UN G / P F LE GE
Page 17
Drücken Sie den Ventilansatz des Prüfgerätes fest auf das Ventil
Korrigieren Sie den Reifenluftdruck auf den vorgeschriebenen Wert
Nehmen Sie den Ventilansatz des Prüfgerätes vom Ventil
Drehen Sie die Ventilkappe (im Uhrzeigersinn) auf das Ventilgewinde
Wiederholen Sie den Vorgang, bis Sie alle Reifen kontrolliert haben
Jetzt können Sie die Feststellbremsen wieder lösen (siehe Kap� 7�2)
Achtung: Die Vorder- und die Hinterräder benötigen je nach Ausführung unterschiedliche Luftdrücke�
7.2 Nachstellen der Feststellbremse
Werkzeug: Maulschlüssel Schlüsselweite 8
Voraussetzung: Zu geringe Bremsleistung der Feststellbremse; SIMPLY lässt
sich trotz vollständig gezogener Feststellbremse schieben�
Zum Nachstellen der Feststellbremse gehen Sie wie folgt vor:
Stellen Sie sicher, dass die Feststellbremse nicht betätigt ist; ggf� lösen Sie
die Feststellbremse (siehe Kap�6�8�2)
Die Bowdenzüge der Feststellbremsen werden vor den Bremsankerplatten
durch eine Einstellschraube geführt, mittels der sich die Bremswirkung
einstellen lässt�
Durch Drehen dieser Schraube entgegen dem Uhrzeigersinn wird das
Bremsseil stärker gespannt und damit die Bremse vorgespannt� Die Einstellschraube wird durch eine Mutter gesichert�
Lösen Sie die Sicherungsmutter vor dem Einstellen der Bremse durch
Linksdrehen (Je nach Ausführung ist hier die Verwendung eines Maulschlüssels der Schlüsselweite 6 erforderlich)�
Drehen Sie nun die Einstellschraube so lange entgegen dem Uhrzeigersinn, bis sich das Rad merklich schwerer drehen lässt� Dazu heben Sie den
SIMPLY einseitig an und drehen mit der freien Hand das betroffene Rad�
Nun drehen Sie die Einstellschraube so lange im Uhrzeigersinn, bis das
einzustellende Rad gerade wieder frei läuft�
Drehen Sie die Kontermutter die sich auf dem Gewinde der Einstellschraube befindet, bis zum Anschlag im Uhrzeigersinn�
Wiederholen Sie den Vorgang bei Bedarf am anderen Rad�
Deutsch
Tipp: Betätigen Sie vor der endgültigen Fixierung der Kontermutter einige male
den Bremshebel, um die korrekte Einstellung der Bremse zu überprüfen� Ggf�
müssen Sie den Vorgang wiederholen, da die Einstellung einige Erfahrung erfordert�
WARTUN G / P F LE GE 17
Page 18
7.3 Reinigungen
SIMPLY ist mit einer widerstandsfähigen Kunststoffbeschichtung versehen�
Sämtliche Teile können mit Seifenlauge und einem weichen Schwamm gereinigt werden� Vermeiden Sie aggressive oder scheuernde Mittel, da hierdurch
die Oberfläche der Kunststoffbeschichtung beschädigt werden kann� Zur Desinfektion können alle für dieses Anwendungsgebiet üblichen Desinfektionsmittel
eingesetzt werden�
8. Transport / Transpor tsicherung / Treppensteigen
Voraussetzung für den Transport des SIMPLY-Sitzschalenuntergestells in Behindertentransportkraftwagen (BTW) und Kraftfahrzeugen ist ein geprüftes und
zugelassenes Rollstuhlrückhaltesystem des jeweiligen Transportunternehmers�
Das SIMPLY-Sitzschalenuntergestell sollte unbedingt mit einem zugelassenen
Kraftknotensystem sowie zusätzlich mit der Option Stabilisator für Oberrahmen
ausgestattet sein, um eine falsche Befestigung des Rollstuhls mit den Spanngurten im Transportkraftwagen zu vermeiden� Um Beschädigungen der Reifen
vorzubeugen, den Wagen langsam und schonend beim Auf- und Abwärtsfahrten
von Treppen über die Stufen abrollen�
Hinweis: Benutzen Sie niemals den oberen Rahmen von SIMPLY als Befestigung
für die Transportsicherung!
9. Sicherheitshinweise
Sie sind für die Sicherheit Ihres Kindes verantwortlich� Die Sicherheit Ihres
Kindes könnte beeinträchtigt werden, wenn Sie diese Hinweise nicht befolgen�
Dennoch können nicht alle möglicherweise eintretenden Bedingungen und unvorhersehbaren Situationen abgedeckt werden� Vernunft, Vorsicht und Umsicht
sind Faktoren, die dieses Produkt nicht mitbringen kann; sie werden bei der
Person vorausgesetzt, die das Produkt bedient� Diese Person sollte sämtliche
Instruktionen verstehen� Sie sollten jeder Person, die das Produkt und zugehöriges Zubehör benutzt, die Bedienung erklären�
Wenn Anleitungen unverständlich und nähere Erklärungen erforderlich sind oder
wenn Sie weitere Fragen haben, setzen Sie sich mit Ihrem Fachhändler vor Ort
oder mit uns in Verbindung�
18 TRANSPORT / TRANSPORTSICHERUNG / TREPPENSTEIGEN
Page 19
SIMPLY ist nur für den bestimmungsgemäßen Gebrauch zugelassen�
Um Stürze und gefährliche Situationen zu vermeiden, sollten Sie den Umgang mit Ihrem neuen SIMPLY erst üben�
Erforschen Sie die Auswirkungen von Schwerpunktverlagerungen auf das
Verhalten mit sichernder Unterstützung eines Helfers�
Die maximale Belastbarkeit des SIMPLY mit montierter Sitzschale beträgt
80 kg�
Sitzeinheiten dürfen nur in den vorgegebenen Blickrichtungen auf SIMPLY
montiert werden�
Das Straßenuntergestell SIMPLY ist für die interco Sitzschalenmodelle
MAGICLIGHT, MAGICLINE, ORTHOLIGHT und ERGOLINE Passiv geeignet�
Achten Sie stets darauf, dass die Sitzschale fest mit dem Untergestell verbunden und mit der Rastereinheit gesichert ist� Achten Sie immer darauf,
dass die Verriegelung des Trapezadapters eingerastet ist und sich die Sitzschale nicht vom Untergestell ziehen lässt�
Achten Sie stets darauf, dass die Klappsicherungen in aufgeklapptem
Zustand von SIMPLY eingerastet sind, so dass ein versehentliches Zusammenklappen zuverlässig verhindert wird�
Achten Sie bei der Ausführung mit Steckachsen vor Gebrauch darauf, dass
sich die Steckachsen ordnungsgemäß in eingerasteten Zustand befinden�
Um Verletzungen zu vermeiden, greifen Sie zum Bedienen nur an den
angegebenen Stellen an� Greifen Sie bei Verstellvorgängen nicht in bewegliche Teile�
Nach allen Einstellarbeiten die zuvor gelösten Verbindungen wieder gut
schließen�
Unterziehen Sie sämtliche Verbindungen der SIMPLY einer regelmäßigen
Sichtkontrolle� Konsultieren Sie im Zweifelsfall Ihren Fachhändler�
Wenden Sie sich stets an Ihren Fachhändler oder an interco, wenn Sie Fragen zu SIMPLY haben�
Benutzen Sie zum Ein- oder Aussteigen aus einem Sitzsystem nicht das
Fußbrett�
Dieses sollte vorher weggeklappt oder abgenommen werden�
Sichern Sie SIMPLY vor jedem Ein- und Aussteigen durch andrücken der
Bremsen�
Sichern Sie vor Verstellen der Sitzneigung den Patienten vor dem Herausfallen�
Lassen Sie den Patienten niemals unbeaufsichtigt� Auch dann nicht, wenn
er durch Begurtung gesichert ist und die Bremsen festgestellt sind�
Bei sehr weitem Herauslehnen oder heftigen Bewegungen des Patienten
besteht u� U� die Gefahr des Umkippens�
Deutsch
SICHERHEITSHINWEISE 19
Page 20
SIMPLY ist mit Sitzeinheit nur mit eingerasteten Feststellbremsen abstellen�
Das Tragen von SIMPLY mit montiertem Sitzsystem und darin sitzendem
Patient ist unzulässig!
Alle Rahmen- und Kunststoffteile nur mit milden Reinigungsmitteln säubern�
Kein Einkaufsnetz oder ähnliches an den Schieber hängen� Dies vermindert die Kippsicherheit�
Bitte beachten Sie die zudem folgenden Sicherheitshinweise:
Anbau von Zusatzteilen oder Veränderungen an SIMPLY durch andere als
den Hersteller sind nicht zulässig und können bei bekannt werden juri
stisch geahndet werden� Achten Sie außerdem darauf, dass nur vom Hersteller angebotenes oder genehmigtes Zubehör an SIMPLY montiert wird�
Durch Nichteinhaltung erlischt die Gewährleistungspflicht der Fa� interco
GmbH und es bestehen keine Haftungsansprüche mehr gegenüber dem
Hersteller�
10. Mögliche Störungen
Beim Auftreten möglicher Funktionsstörungen (z� B� Bremsen, Gasdruckfeder,
Sitzschalenarretierung etc�) setzen Sie sich bitte mit Ihrem Fachhändler vor Ort
oder mit uns in Verbindung�
-
11. Wiedereinsatz und Entsorgung
Wiedereinsatz
SIMPLY ist für einen Wiedereinsatz geeignet� Bevor sie weitergegeben wird, müssen alle notwendigen Reinigungs- und Wartungsarbeiten durchgeführt werden�
Bei einer Weitergabe ist unbedingt darauf zu achten, alle für den Gebrauch notwendigen Unterlagen (also auch diese Gebrauchsanweisung) mitzugeben�
Entsorgung
Wenn SIMPLY ausgedient hat, erkundigen Sie sich bei Ihrem ortsansässigen
Entsorgungsunternehmen über die Entsorgungs- und Recyclingvorschriften�
20 MÖGLICHE STÖRUNGEN
Page 21
12. Konformitätserklärung
EG-Konformitätserklärung für Medizinprodukte
Name des Herstellers: interco GmbH
Gesellschaft zur Planung und Vertrieb von
Rehabilitationshilfen mbH
Adresse des Herstellers: Im Auel 50
53783 Eitorf
Wir erklären hiermit, dass das Produkt
Artikelbezeichnung: SIMPLY Sitzschalenuntergestell
in 3 Standardgrößen SB 35, SB 40, SB 45
Typ: Art�-Nr� 74���
den einschlägigen Bestimmungen der nachstehenden Richtlinie entspricht:
Richtlinie 93/42/EWG über Medizinprodukte, Anhang I und VIII
Eitorf, den 02� September 2004
Michael Markwald
Geschäftsführer
Deutsch
KONFORMITÄTSERKLÄRUNG 21
Page 22
13. Garantie
In Ergänzung zu den allgemeinen Geschäftsbedingungen gewähren wir auf das
von uns gelieferte Produkt SIMPLY eine Garantie von 1 Jahr� Nach Einsendung
der Garantiekarte gewähren wir Ihnen zusätzlich ein weiteres Jahr Herstellergarantie, so besteht dann eine Garantiezeit von insgesamt 2 Jahren� Unbrauchbare
oder schadhafte Teile werden innerhalb der Gewährleistungsfrist repariert oder
unentgeltlich ersetzt� Ausgeschlossen hiervon sind entwicklungsbedingte Änderungen sowie Verschleißteile (Gasdruckdämpfer, Räder und Reifen)�
Für Schäden aufgrund von Kombinationen unseres Produktes mit Fremdprodukten jeglicher Art, die unter Umständen erhebliche Gefahren in sich bergen,
können wir keine Haftung übernehmen� Ausgenommen hiervon sind nur ausdrücklich von unserem Hause freigegebenen Produkte anderer Hersteller�
Weiter ausgeschlossen sind Mängel, die aufgrund natürlichen Verschleißes,
übermäßiger Beanspruchung, gewaltsamer und vorsätzlicher Beschädigung
sowie nicht bestimmungsgemäßer Verwendung auftreten�
Technische Änderungen bleiben vorbehalten�
14. Serviceplan
Hinweis: Die Wartung sollte im Turnus von 6 Monaten erfolgen!
Pos. Bereich Prüfung
1 Hauptrahmen
2 Trapezadapter
3 Lenkrad
Einstellung /
Funktion
Hauptrahmen
Kippsicherung
Bereifung
Reifendruck
Laufverhalten der
Räder
Lenkradgabel
Befestigung am
Rahmen
in Ordnung Beschädigungen /
22 GARANTIE
Verformungen
Austausch/
Ersatz
Page 23
Pos. Bereich Prüfung
Einstellung /
Funktion
4 Antriebsrad
5 Bremsen
Verstellbarkeit
6
Gasfedern
Sitzverstellung
Faltmecha-
nismus
Rückenwinkelverstellung
Schiebegriff
7 Schraub-
verbindungen
8 Optionen
9 Optik
(Sichtprüfung)
Lack
Sauberkeit
Typenschild
Bereifung
Reifendruck
Laufverhalten der Räder
Steckachsen
Trommelbremse
Funktionstest 1. Stufe
Funktionstest 2. Stufe
Funktionstest 3. Stufe
Bowdenzug
Beschädigungen
Schraubverbindungen
Funktionsprüfung
Faltmechanismus
Arretierung
Funktionsprüfung
Höhenverstellung
Arretierung
Größe und Länge
Vollständigkeit
Beschädigungen
Locktide gesichert
Abdeckkappen
vorhanden
Radschutz
Speichenschutz
Armlehnen
E-Fix
Mittelfußbank
in Ordnung Beschädigungen /
Verformungen
Austausch/
Ersatz
Deutsch
SERVICEPLAN 23
Page 24

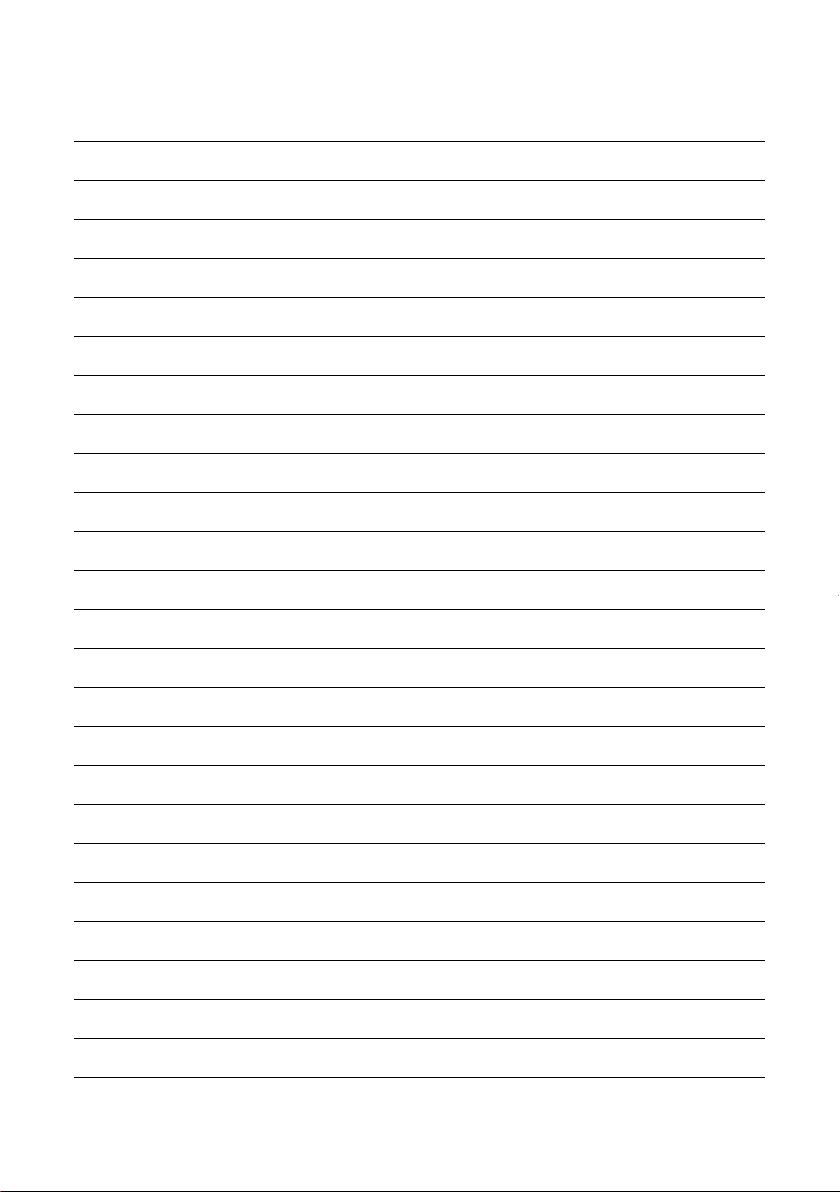

Notizen
Page 25
Notizen
GARANTIEKARTE
Deutsch
Bei Einsendung dieser Karte gewähren wir auf Ihr SIMPLY® eine erweiterte Garantie
von insgesamt 2 Jahren. Bitte füllen Sie diese Garantiekarte sorgfältig und vollständig
aus und senden Sie diese an uns zurück – vielen Dank.
Kostenträger/Krankenkasse:
Ort des Kostenträgers:
Seriennummer:
Lieferdatum:
Name des Patienten:
Straße:
PLZ/Ort:
Telefon*:
E-Mail*:
* freiwillige Angaben
Page 26
Notizen
ANTWORTKARTE
ABSENDER
Name
Straße
PLZ/Ort
Bitte
ausreichend
frankieren !
ANTWORT
interco GmbH
Im Auel 50
53783 Eitorf - Germany
Page 27
Contents
1. Introduction � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28
2. Miscellaneous � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28
3. Intended use / Field of application � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28
4. Equipement and Accessories � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 29
5. Technical Data� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 31
5�1 Overall dimensions of SIMPLY � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 31
5�2 Tyre pressure table � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 31
6. Operation and Assembly � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 32
6�1 Attachment of the seat unit � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 32
6�2 Attachment and adjustment of the footrests � � � � � � � � � � � � � � � � � � � � � � � � 32
6�3 Attachment and adjustment of the footplate � � � � � � � � � � � � � � � � � � � � � � � � 33
6�4 Inclination adjustment of the seat unit � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 33
6�5 Adjustment of the handle � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 34
6�6 Folding mechanism for transporting SIMPLY � � � � � � � � � � � � � � � � � � � � � � � 35
6�7 Folding up the anti-tip wheels � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 37
6�8 Dual rear-wheel drum brakes � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 37
6�9 Optional accessories � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 38
7. Maintenance and care � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 40
7�1 Checking the tyre pressure � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 40
7�2 Adjusting the parking brake� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 40
7�3 Cleaning � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 41
8. Transport / Transportation lock / stair climbing � � � � � � � � � � � � � � � � � � � � � � 41
9. Safety instructions � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 41
10. Possible disturbances � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 43
11. Reuse and disposal � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 43
12. Declaration of conformity � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 44
13. Warranty � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 45
14. Service plan � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 46
English
27
Page 28
1. Introduction
Congratulations, you have chosen the SIMPLY seat unit frame by interco GmbH�
SIMPLY is the street chassis for the interco seat unit range and offers a variety
of adjustment possibilities� The inclination of the seat unit can be continuously
adjusted via gas spring� Pneumatic tyres and drum brakes supplied as standard ensure a high degree of safety and comfort� At the front, SIMPLY features
swivel wheels so that it is extremely manoeuvrable and particularly easy to push�
SIMPLY can be folded up easily and quickly for transportation and it fits into any
car boot� The SIMPLY street chassis is suitable for all interco seat units featuring a trapezoidal adaptor� SIMPLY has been especially designed for outdoor use�
For indoor use, we would recommend the ROOMY NEW EDITION home chassis�
2. Miscellaneous
The product has been tested in a temperature range of -20 °C to +60 °C (-4 °F to
+140 °F)� Colour differences between individual par ts cannot always be avoided�
Unfortunately, any claims referring to this fact cannot be admitted� Please understand that improper handling, possible waterline stains or differences in the
fabric colours, as described above, are no basis for a justified claim� A regular
maintenance of all metal parts of the buggy, in particular the chrome parts, is
necessary to preserve its high-grade appearance� Conventional cleaning products are sufficient for this purpose� Small repair sets for damages to the frame’s
paintwork are available at a specialised dealer� The extremities of the axle have
to be cleaned and slightly lubricated about every fourth week�
3. Intended use / Field of application
When supplying children with seat units and modular seating systems, undercarriages or chassis’ for indoor and/or outdoor use are compulsory� They increase
the mobility and make the transport of the insured person possible� Therefore,
the purpose of all chassis’ – in particular Simply – always is the reception of a
seat unit�
28 INTRODUCTION
Page 29
4. Equipement and Accessories
SIMPLY’s basic features are:
Trapezoidal seat unit adaptor
Seat inclination via gas spring 300 N (from a seat width of 45 cm
with two gas springs)
Continuous back reclining angle adjustment from 5o to 30°
Notched back reclining angle adjustment from 5° to 30°
Handle adjustable in height and angle
Depth adjustment of the seat unit adaptor support
Drive wheels optionally 12˝, 16˝, 22˝ or 24˝ with quick release axle and
drum brake
Integrated wheelbase extension
Anti-tip swivel wheels
Parking brake handles
The trapezoidal adaptor plate is standardly mounted to all interco chassis’� Therefore, it is possible to attach an interco seat unit featuring a trapezoidal adaptor to
various interco chassis’� The installed trapezoidal adaptor plate basically consists
of three functional components:
1� Supporting plate with guide bushings to receive the adaptor�
2� Locking pin for securing the seat unit against sliding out during assembly�
3� Two wing screws (1 on the right and 1 on the left) for the assembly and at-
tachment of the footrests (see section 6�2)
English
Note: Please make sure that the individual adjustment of the adaptor system
has been carried out correctly� You can do so by checking that the adaptor rests
flat on the front edge of the adaptor plate and the locking pin is fully engaged�
The following accessories are al so available for the SIMPLY seat unit wheelchair:
Stabiliser
Functions of the stabiliser: The stabiliser serves to fix the desired position
of the seat and, thereby, to guarantee more stability� By releasing the two
lower clamping levers, the stabilisers are unblocked� Now, the two small
release handles on the sliding rod can be operated and the seat tilt adjustment can be carried out� When retightening the lower clamping levers, the
adjusted inclination is additionally secured�
Wheel guards
Spoke protectors
Width and height-adjustable armrests
EQUIPEMENT AND ACCESSORIES 29
Page 30
Floating axles for front wheels
Spacer block for front wheels (wheelbase extension)
Scala-Mobil attachment
Removable stabiliser wheels
The individual features and functions of the accessories are described in
detail in the corresponding subsections�
Middle footplate
The middle footplate is an alternative to the footrest with footplate� When
ordered, it will already be assembled at the factory� Subsequent individual
adjustments are possible�
Possibilities of adjustment:
The middle footplate features various adjust-ment possibilities to guarantee an
optimal adaptation to the occupant’s needs:
a) Vertical inclination adjustment
To adjust the middle footplate you have to take the following steps:
Apply the parking brake (see section 6�8�1�)�
Loosen the middle footplate’s screw connections located on the right and
left of the upper frame by turning the clamping lever anti-clockwise until
the upper part can be moved�
Bring the middle footplate to the desired position�
Hold the middle footplate in the desired position with one hand and fasten
it with the other hand by engaging the respective clamping lever�
Then, fasten the screw connection on the other side by turning the clamping lever until tight�
If necessary, release the parking brakes (see section� 6�8�2)
b) Can be folded backwards
The footrest is folded up by hand�
c) Height and depth adjustment
Loosen the screw at the clamping block of the footrest and adjust the footrest
on the middle tube of the middle footplate as required� When finished with the
adjustments, tighten the screws again�
30 EQUIPEMENT AND ACCESSORIES
Page 31
Knee lever brake (brake activated by pressure):
Sometimes it is necessary for a wheelchair to posses additional braking action
to cope with eventual difficulties as, for example, ground conditions (on slopes
or when self-propelled)� Knee lever brakes are used in addition to the parking
brake� When ordered, they will be assembled and adjusted at the factory� In case
the braking action is reduced by distance – alteration (wheel-knee lever brake),
this can be regulated by adjusting the sliding nut in the C-rail�
5. Technical Data
5.1 Overall dimensions of SIMPLY
SIMPLY (22˝/24˝)
Seat width 35/40 /45 cm
Maximum length 91 cm 86 cm
Overall width 59 cm/64 cm/69 cm 55 cm/60 cm/65 cm
Height to upper edge
of adaptor plate
Minimum handle height
(90° seat angle,
90° handle)
Maximum handle height
(90° seat angle,
90° handle)
Weight (basic version without seat unit): 20 - 22 kg, depending on the version
5.2 Tyre pressure table
Front swivel wheels 2.5
Rear wheels 12˝ 2.5
Rear wheels 16˝ 3.0
Rear wheels 22˝ 4.0
Rear wheels 24˝ 4.0
50 cm 50 cm
93 cm 93 cm
103 cm 103 cm
Tyre pressure (bar) maximum
SIMPLY (12˝/16˝)
Seat width 35/40 /45 cm
English
Important: The maximum load for SIMPLY is 80 kg!
TECHNICAL DATA 31
Page 32
6. Operation and Assembly
6.1 Attachment of the seat unit
The seat unit is fixed in the trapazoid adapter
plate (Photo 1) with the help of the trapazoid
adapter� Carry out the following steps and
check the safe halt of the seat unit afterwards�
1
Unlock the seat shell fixation by pulling the
locking pin and turning it 90° (Photo 2)� Position the seat unit with the rear part of the
trapezoidal adaptor on the trapezoidal plate
(Photo 3) and push the seat unit (and thereby
the trapezoidal adaptor) backwards into the
trapezoid plate until the locking pin engages
audibly (Photo 4)�
Lock the seat shell fixation again by turning
the locking pin once more by 90° (Photo 2)�
At last, check that the seat shell and the lock
are firmly fixed (Photo 5)�
Removal of the seat unit
Pull the locking pin downward and turn by
90° (Photo 6)� Open the seat shell fixation by
pushing down the lever (Photo 7)� Now you
can pull the seat shell out towards the front
(Photo 8)�
6.2 Attachment and adjustment of the footrests
To attach the footrest, proceed as follows:
Loosen the two wing screws on the
lower right and left sides of the front
(long) side of the trapezoidal adaptor
plate�
Slide in the footrest to the desired depth�
Tighten the two wing screws�
2
3
4
32 OPERATION AND ASSEMBLY
Page 33
6.3 Attachment and adjustment of the footplate
Prerequisite: The footrest has to be installed�
To attach the footplate, please proceed as
follows:
Loosen both wing screws on the right
and left sides of the front (long) side of
the trapezoidal adaptor plate�
Loosen both wing screws on the rear
edge of the footplate� Ensure that the
thread of the wing screws does not
protrude onto the guides�
Slide the footplate onto the ends of
the footrest and fasten at the desired
height with the wing screws�
Fasten footrests with the wing screws
at the trapezoidal adaptor plate to the
required depth�
6.4 Inclination adjustment of the seat unit
SIMPLY is equipped with a gas spring adjustment for seat unit inclination control� To
adjust the seat unit inclination, proceed as
follows:
Apply the parking brakes
(see section 6�8�1)
Pull the gas spring release lever located on the right side of the handle
linkage�
Adjust the inclination of the seat unit
by pulling up or pushing down while
keeping the release lever gas pressure
spring pulled�
Let go of the release lever to lock the
desired seat inclination position in
place�
If necessary, release the parking
brakes (see section 6�8�2)
5
6
English
7
8
Important: Never operate the release lever without holding the handle when a
patient is seated in the wheelchair�
OPERATION AND ASSEMBLY 33
Page 34
6.5 Adjustment of the handle
The handle can be adjusted in various ways� This makes an optimal adaptation
to the person pushing the wheelchair possible�
The following adjustments are possible:
6�5�1 Angle adjustment of the upper part of the handle
6�5�2 Height adjustment of the handle unit
6�5�3 Inclination adjustment of the handle unit with respect
to the vertical position
6.5.1 Angle adjustment of the upper part of the handle
To adjust the handle angle, proceed as follows:
Apply the parking brakes (see section 6�8�1)
Loosen the screw connections of the notched joints on the right and left
sides of the handle by turning the clamping lever anti-clockwise until the
upper part of the handle can be moved�
Adjust the handle to the desired position�
Hold the handle in the desired position with one hand and fasten it with the
other hand by turning the respective clamping lever until tight�
Then, fasten the screw connection on the other side by turning the clamping lever until tight�
When tightening, ensure that the teeth of the notched joints engage correctly�
If necessary, release the parking brakes (see section 6�8�2)
6.5.2 Height adjustment of the handle unit
A height adjustment of the handle unit is necessary whenever SIMPLY has to be
adapted to the person pushing the wheelchair or the seat unit inclination has been
adjusted� For height adjustment of the handle, proceed as follows:
First of all, loosen the quick release at the upright tubes by opening the
quick release lever outwards�
Then, adjust the handle to the desired height by pulling up or pushing
down�
Fasten in position by tightening the quick release connectors; fold the lever
of the quick release back into the locked position�
If the clamping force is insufficient (handle not fastened securely in place),
turn the screw opposite the quick release lever (with the lever in the open
position) clockwise until a sufficient clamping force is ensured� If necessary, this operation has to be repeated�
34 OPERATION AND ASSEMBLY
Page 35
6.5.3 Inclination adjustment of the handle unit with respect to the vertical position
In addition to the adjustments described above, the entire handle can also be
tilted backwards by up to 30°� This may become necessary if, e�g�, a seat unit with
a reclining angle of over 90° is used� Due to this feature, an extremely small and
even gap between the seat unit back and the handle is possible� This adjustment
is not aimed at an individual adaptation to the person pushing the wheelchair� To
adjust the inclination of the handle, please proceed as follows:
Loosen both clamping levers located in front of the pivot of the handle folding mechanism by turning them anti-clockwise�
Press the coach bolt from the notched guide by pressing (axially) on the
clamping lever until the inclination adjustment can be freely adjusted�
Adjust the handle to the desired position�
Important: For the desired inclination, press the square section of the bolt into
the notch by pressing on the round head�
Check whether the coach bolt is seated tightly in the notch�
Fasten into position by tightening both clamping levers clockwise�
Even when folding the handle (e�g� during transportation), the inclination
adjustment of the back unit including the handle unit is maintained�
6.6 Folding mechanism for transporting SIMPLY
SIMPLY is equipped with a folding mechanism to make transportation easier� The
handle is folded forwards and the rear wheels can also be removed (22“ and 24“
only)� Thereby, extremely small overall transportation dimensions are achieved�
If the dimensions have to be further reduced for transportation, removable swivel
front wheels are available as an special accessory�
English
6.6.1 Folding SIMPLY
When folding SIMPLY for transportation, proceed as follows:
Remove the seat unit (see section 6�1)�
Loosen the height adjustment of the handle (see section 6�5)�
Loosen the screw connections for the handle angle adjustment on the left
and right sides of the handle (see section 6�5)�
Loosen the catch for the handle folding mechanism by pressing down the
central release bar connecting the two locking plates on the lower ends of
the two handle upright tubes with your foot while simultaneously swinging
the handle forwards�
The back unit including the handle can now be folded forwards until it rests
against the SIMPLY frame�
OPERATION AND ASSEMBLY 35
Page 36
Next, remove the rear wheels� In order to do this, lift the SIMPLY frame
slightly so that the respective rear wheel is raised off the ground�
Take hold of the rear wheel spokes and press the button located at the
centre of the wheel axle with your thumb�
Hold the button pressed and remove the wheel from the axle mounting�
The wheel brake must be released during this operation�
Repeat the operation for the second rear wheel�
If necessary, fold up the anti-tip wheels as described in section 6�7�
Depending on the version, remove the swivel wheels as described
in section 6�9�4�
Now, you can put SIMPLY into the vehicle�
6.6.2 Unfolding SIMPLY
When unfolding SIMPLY, proceed as follows:
First of all, check that the SIMPLY parking brakes are released�
Lift SIMPLY at the rear�
Take hold of the spokes of one rear wheel and press the button located on
the axle with your thumb�
Hold the button pressed and insert the axle into the axle mounting on the
frame�
Let go of the button and check whether the wheel is fastened securely� It
should not be possible to pull it off!
Important: During this check, the button must not be pressed�
Repeat this operation for the other rear wheel�
Depending on the version, attach the swivel wheels as described
in section 6�9�4�
If necessary, turn the anti-tip wheels as described in section 6�7�
Fold the handle unit back until it engages audibly�
Next, fasten the loose upper part of the handle in position as described
in section 5�1�
Adjust the desired height of the handle; first lift the handle to the desired
height�
Fasten into position by tightening the quick release connectors as described in section 5�2�
If clamping is insufficient (the handle can still be moved) proceed as described in section 5�2�
Attach the seat unit (see section 6�1)�
36 OPER ATION AND ASSEMBLY
Page 37
6.7 Folding up the anti-tip wheels
Two anti-tip wheels are located on the rear of the frame�
Important: In the normal wheeling position, the anti-tip wheels must always
point in the direction of travel�
In order to pass over high curbs and during transport (smaller dimensions for
transport), it can be necessary to fold the anti-tip wheels upwards� To do so,
proceed as follows:
Apply the parking brakes (see section 6�8�1)�
Stand behind the SIMPLY�
First, pull one anti-tip bracket slightly out of the tubular mounting�
Next, fold the anti-tip bracket in the extended position upwards by 180°
so the small wheel points upwards�
Allow the anti-tip bracket to slide back into the groove in the tubular
mounting by means of the spring tension�
Repeat this operation for the second anti-tip wheel�
Release the parking brake as described in section 6�8�1�
When folding back into original position, proceed in reverse order�
Note: Always make sure that both anti-tip wheels are pointing in the same direction� That is the only way how an effective stabilisation can be ensured! Should
you wish to extend the anti-tip wheels, please also make sure that the adjustment
is identical on the left and right sides�
English
6.8 Dual rear-wheel drum brakes
SIMPLY is equipped with two independently operating drum parking brakes� These
act on the two rear wheels� The brake levers are equipped with a three-notch
system enabling three different braking levels�
6.8.1 Applying the parking brake
In order to apply the parking brake, proceed as follows:
Squeeze both brake levers on the handle� Ensure that the brake handle
does not return to its initial position (the lock engages audibly); only then,
the parking brake is correctly applied�
Check the braking effect by trying to push the SIMPLY�
Important: If the braking action is insufficient, have the brake adjusted by a
specialist workshop or adjust the brake yourself as described in section 7�2�
OPERATION AND ASSEMBLY 37
Page 38
You can also use the parking brake to make braking easier when going
downhill� In this case, pull the brake to the first or second notch position�
6.8.2 Releasing the parking brake
To release the parking brake, proceed as follows: Release the lock by operating
the notch lever and allow the brake lever to slide into its original position� In some
cases, tension on the notch lever must be relieved by slightly pulling the brake
lever before it is possible to release the brake�
6.9 Optional accessories
A comprehensive range of special accessories is available for the SIMPLY� For
operating instructions regarding our range of accessories, please consult the
following sections�
6.9.1 Wheel guards
The wheel guards cover the upper part of the tyres� They consist of a plastic wing
which is bolted to an aluminium mounting plate� To attach this to the chassis,
insert the free end of the mounting plate into the upper slot of the wheel mount�
To attach the wheel guard, proceed as follows:
Take the wheel guard and insert the groove-shaped cutout section of the
plate into the upper groove of the of the axle block�
Slide in the wheel guard as far as it will go� You should feel the plate engaging into the guide�
Repeat the operation on the other side�
For removal, pull out the wheel guard upwards�
6.9.2 Spoke protectors
The spoke protectors have already been installed during assembly at the factory�
No subsequent modifications are possible� Should a repair of the spoke protectors become necessary, please contact your local supplier�
6.9.3 Width and height-adjustable armrests
The width and height-adjustable armrests are connected to the lower part of the
frame by a linkage� The adjustments are made by means of clamps�
The following parameters are adjustable:
Armrest height
Armrest width
38 OPERATION AND ASSEMBLY
Page 39
For all adjustments, proceed as follows:
Loosen the clamp by turning the clamp lever anti-clockwise�
Slide the armrest to the desired position�
Fasten the position by turning the clamp lever clockwise�
6.9.4 Floating axles for front wheels
For removing the swivel wheels, proceed as follows:
Remove the seat unit (see section 6�1)�
Fold up the SIMPLY (see section 6�6)� But, do not apply the parking brake in
this case�
Lift the front of the SIMPLY slightly, so that the front wheel is lifted from
the ground�
Press the rubber covering of the guide tube with your thumb� Thereby, a
locking button located under the covering is actuated�
Hold the button pressed and remove the swivel wheel with your other hand�
Repeat the process on the other side�
To attach the swivel wheels (e�g� after transportation) proceed in reverse
order� The wheels must engage audibly�
6.9.5 Spacer block for front wheels (wheelbase extension)
The spacer blocks for the front wheels are pre-installed at the factory when the
wheelchair is ordered� No subsequent adjustments are possible�
If an installation of spacer blocks becomes necessary at a later date, please
contact your local supplier�
English
6.9.6 Scala-Mobil attachment / only in combination with a stabiliser
Installation of the optional Scala-Mobil attachment is performed as a final working step by an external subcontractor� As this subcontractor ships the final product, please make sure that you have received the operating instructions for the
Scala-Mobil attachment� Should you have any questions relating to the use of
your Scala-Mobil, please ask a representative of your local supplier for help
and training�
Note: No subsequent modifications are to be made to the Scala-Mobil attachment�
In the case of malfunction, please contact your local supplier� Even the cotter
pins for fastening the Scala-Mobil must be replaced by original spare parts only�
6.9.7 e.fix and Viamobil attachment (no stabiliser necessary)
OPERATION AND ASSEMBLY 39
Page 40
7. Maintenance and care
The following section contains some instructions regarding the maintenance of
the SIMPLY seat unit wheelchair� For repairs and maintenance, or if you have any
questions regarding SIMPLY, please contact your local supplier�
7.1 Checking the tyre pressure
SIMPLY features pneumatic tyres as standard� In order to keep rolling resistance
to an absolute minimum, you should check the tyre pressure at regular intervals�
The tyres are standardly equipped with automobile valves, so you can check the
pressure by using the tyre gauge at your local petrol station� The required filling
pressure is printed on the tyres and is also specified in the “technical data” section of these instructions� To check the tyre pressure, please proceed as follows:
Apply the parking brake (see section 6�8�1)
Unscrew the valve cap from the valve by turning it anti-clockwise�
Press the tyre gauge nozzle firmly onto the valve�
Correct the tyre pressure to the specified value�
Remove the tyre gauge nozzle from the valve�
Screw the valve cap onto the thread of the valve (clockwise)�
Repeat the operation until you have checked all tyres�
If necessary, release the parking brake (see section 7�2)�
Important: Depending on the version, the front and rear wheels require different
tyre pressures�
7.2 Adjusting the parking brake
Tool: Size 8 spanner
Prerequisite: Insufficient braking power of the parking brake: SIMPLY can be
pushed even though the parking brake is applied�
To adjust the parking brake, proceed as follows:
Make sure that the parking brake is not applied; if necessary, release the
parking brake (see section 6�8�2)�
The Bowden cables of the parking brakes are routed through an adjusting
bolt before the brake backing plates, which allows an adjustment of the
braking power�
By turning this bolt anti-clockwise, the brake cable is brought under greater
tension, pre-tensioning the brake� The adjusting bolt is secured by a nut�
Before adjusting the brake, release the securing nut by turning it to the left
(depending on the version, a size 6 spanner may be required)�
40 MAINTENANCE AND CARE
Page 41
Next, turn the adjusting bolt anti-clockwise until it becomes more difficult
to turn the wheel� To check, lift the SIMPLY on one side and turn the respective wheel with your other hand�
Then, turn the adjusting bolt clockwise until the wheel which has to be
adjusted runs freely again�
Turn the counter nut located on the thread of the adjusting nut clockwise
as far as it will go�
If necessary, repeat the procedure for the other wheel�
Advice: In order to check the adjustment of the brake, pull the brake lever several
times before finally fastening the counter nut� If necessary, you have to repeat
this operation, as some experience is required to carry out the adjustment�
7.3 Cleaning
SIMPLY features a robust plastic coating� All parts can be cleaned with soap
suds and a soft sponge� Avoid aggressive agents or abrasives as the surface
of the plastic coating may be damaged� To disinfect SIMPLY, any conventional
disinfectant can be used�
8. Transport / Transpor tation lock / stair climbing
English
To transpor t the SIMPLY seat unit chassis in motor vehicles for the transportation
of handicapped persons (German abbr�: BTW) and motor vehicles, a tested and
approved wheelchair restraint system of the respective transport company is
required� By all means, the SIMPLY seat unit undercarriage should be equipped
with an approved restraint system as well as with an optional stabiliser for the
upper frame in order to avoid that the wheelchair is incorrectly fastened with tension belts inside the transport vehicle� To prevent any damages to the wheels, roll
the buggy slowly and carefully over steps when ascending and descending stairs�
Note: Never use the upper frame of SIMPLY to fasten the transport lock to!
9. Safety instructions
You are responsible for your child’s safety� Your child’s safety may be affected if
you do not follow these instructions� Nevertheless, not all conditions that could
possibly happen and all unpredictable situations can be covered� Common sense,
SAFET Y INSTRUCTIONS 41
Page 42
caution and prudence are factors this product cannot possess; they are required
from the person using this buggy� The person using this buggy and the accompanying accessories should understand all instructions� He/she should explain how
this buggy is operated to any person using this buggy and the accompanying accessories� Should the instructions be not clear and more precise explanations needed
or should any further questions arise, contact your local specialised dealer or us�
SIMPLY is only authorised for intended usage�
To avoid falls and dangerous situations, you should practice handling your
new SIMPLY first of all�
Assisted by a second person, you should examine the effects on the performance of the SIMPLY if the centre of gravity is shifted�
The maximum load of SIMPLY with attached seat unit amounts to 80 kg�
Seat units are only to be assembled to the SIMPLY in the indicated directions of sight� The street chassis SIMPLY is suitable for the interco seat
units MAGICLIGHT, MAGICLINE, ORTHOLIGHT and ERGOLINE Passiv�
Take care to always make sure that the seat unit is closely attached to the
chassis and secured by the locking unit� Take care to always make sure
that the locking of the trapezoidal adaptor is engaged and that the seat unit
cannot be removed from the chassis�
Take care to always make sure that the anti-collapse locks are engaged if
the SIMPLY is used so that it may not fold up unintentionally�
Before using the version with floating axles, take care to make sure that
the floating axles are correctly
engaged� When operating SIMPLY, only touch the indicated parts to avoid
any injuries� Do not touch the movable parts when adjusting something�
When finished with all adjustments, take care to lock all joints released
before�
Take care to regularly check all joints of SIMPLY� If necessary, consult your
specialised dealer�
Should you have any questions concerning SIMPLY, always contact your
specialised dealer or interco�
Do not use the footplate to get in or out of a seating system�
The footplate should be folded down or removed beforehand�
Secure the SIMPLY by applying the brakes before getting in or out�
Secure the patient against falling out before adjusting the seat tilt
Never leave the patient unattended; not even when the patient is secured
by a seat belt and all brakes are locked�
Should the patient lean out too far or move too violently, there may be a
danger of tipping over�
42 SAFETY INSTRUCTIONS
Page 43
When the SIMPLY with seat unit is static, the parking brakes should always
be applied�
Do not carry the SIMPLY when the seating system is attached and a patient
seated within!
Take care to clean all frame and plastic parts with mild cleaning agents
only�
Do not hang any shopping bag or similar things to the handle� This heightens the danger of tipping over�
Please take note of the following safety instructions:
The attachment of additional parts or alterations to SIMPLY which have not
been carried out by the manufacturer are forbidden and may be legally prosecuted should they become known� Please also take care that the SIMPLY is only
equipped with accessories supplied or approved of by the manufacturer� In case
of non-compliance, the warranty of interco GmbH expires and no further liability
claims against the manufacturer maintain�
10. Possible disturbances
Should any malfunctions appear (e�g� with the brakes, gas spring, seat unit locking etc�), please contact your local specialised dealer or us�
English
11. Reuse and disposal
Reuse
SIMPLY is suitable for reuse� Before it is passed on, all the necessary cleaning
and maintenance activities must be performed� When it is handed over, make
sure it is accompanied by all the documentation necessary for use (including
these instructions for use)�
Disposal
When SIMPLY has reached the end of its service life, make inquiries with your
local waste management company about the regulations concerning disposal
and recycling�
REUSE AND DISPOSAL 43
Page 44
12. Declaration of conformity
EU-Declaration of Conformity for Medical Devices
Name of the manufacturer: interco GmbH
Gesellschaft zur Planung und Vertrieb
von Rehabilitationshilfen mbH
Address of the manufacturer: Im Auel 50
53783 Eitorf GERMANY
We hereby declare that the device
Article description: SIMPLY seat shell undercarriage
in 3 standard sizes SB 35, SB 40, SB 45
Type: Art� no� 74���
conforms to the pertinent provisions of the directive listed below:
Medical Device Directive 93/42/EEC, Annex I and VIII
Eitorf, 2 September 2004
Michael Markwald
CEO
44 DECLARATION OF CONFORMITY
Page 45
13. Warranty
In addition to our General Terms and Conditions, we grant a warranty period of 1
year on the SIMPLY products we supply� Within the warranty period, defective or
faulty parts will be repaired or replaced free of charge� This warranty does not,
however, cover modifications made during the course of product development�
We accept no liability for damage caused to our products in conjunction with
products of any kind manufactured by other companies unless these have been
expressly approved by us� Under certain circumstances, such combinations can
represent a considerable danger�
Faults owing to natural wear or excessive straining as well as damage caused
by excessive force and improper use are also excluded from this warranty� The
warranty expires if parts other than genuine interco replacement parts have been
used to carry out repairs� Certain bolts, nuts and spokes may become loose as
a result of constant use� Please tighten these periodically, or ask your specialist
dealer to do so for you�
English
WARRANTY 45
Page 46
14. Service plan
Important: Inspections must take place every 6 months!
Pos. Area Check
Adjustment /
functionality
1 Main frame
2 Trapezoidal
adaptor
3 Stearing wheel
4 Driving wheel
5 Brakes
Adjustment
6
range
Gas springs
Seat adjustment
Folding
mechanism
Back angle
adjustment
Push bar
Main frame
Tilting support
Tires
Tire pressure
Running performance
Steering wheel fork
Suspension on frame
Tires
Tire pressure
Running performance
Axle shaft
Drum brake
Functional test 1
Functional test 2
Functional test 3
Bowden wire
Damages
Bolt connection
Functional test
Folding mechanism
Arrester
Functional test
Height adjustment
Arrester
ok Damage /
deformation
Exchange /
replacement
46 SERVICE PLAN
Page 47
Pos. Area Check
Adjustment /
functionality
7
Bolt connections
8 Options
9 Optics (Visual
inspection)
Paint
Cleanliness
Type label
Size and length
Completeness
Damages
Locktide secure
Cover flaps in place
Wheel guard
Spoke guard
Arm rests
E-Fix
Middle foot plate
ok Damage /
deformation
Exchange /
replacement
English
SERVICE PLAN 47
Page 48
Notes
Page 49
Notes
WARRANTY CARD
English
Upon submission in this card we will extend the warranty on your SIMPLY® to cover a
total of 2 years. Please fill out this warranty card carefully and completely and return
it to us. Thank you very much.
Payer/Health Insurance Fund:
Location of the payer:
Serial number:
Delivery date:
Name of the patient:
Street:
Postal code/Place:
Telephone*:
Email*:
*Optional
Page 50
Notes
REPLY CARD
SENDER
Name
Street
Postal code/Place
Please be
sure to
include
sufficient
postage!
RETURN ADDRESS
interco GmbH
Im Auel 50
53783 Eitorf - Germany
Page 51
Page 52
Gesellschaft für Planung und Vertrieb
von Rehabilitationshilfen mbH
Im Auel 50
53783 Eitorf
Germany
T. +49 2243 8807-0
F. +49 2243 8807-29
E. info@interco-reha�de
I. www�interco-reha�de
© interco GmbH, Eitorf, 2018
Stand März 2018
Technische Änderungen vorbehalten
Status as per March 2018
Subject to technical alterations
without prior notification
Zertifiziert nach
Certified as per
DIN EN ISO 9001:2015
Reg�-Nr� 73 100 357-1
DIN EN ISO 13485:2012
Reg�-Nr� 70 105 357-1
TÜV Hessen
interc o und Seat up you r Life! sind ein getragene M arken der inter co GmbH · interc o and Seat up you r Life! are reg istered tr ademarks of i nterco GmbH
Loading...
