Page 1
MINY®
MINY®
Sitzschalenuntergestell · Seat unit frame
Bedienungsanleitung
Operating Guidelines
03 / 2018
Page 2
Bedienungsanleitung MINY®
Operating Guidelines MINY®
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ab Seite 3
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . from page 29
Page 3
Inhalt
1. Einleitung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 4
2. Typenschild � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 4
3. Allgemeines � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 5
4. Zweckbestimmung / Anwendungsgebiet � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 5
5. Ausstattung / Optionen / Einstellungen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6
6. Technische Daten � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 10
7. Bedienung / Montage � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11
7�1 Aufsetzen der Sitzschale � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11
7�2 Neigungsverstellung der Sitzschale (Sitzkantelung) � � � � � � � � � � � � � � � � � � 12

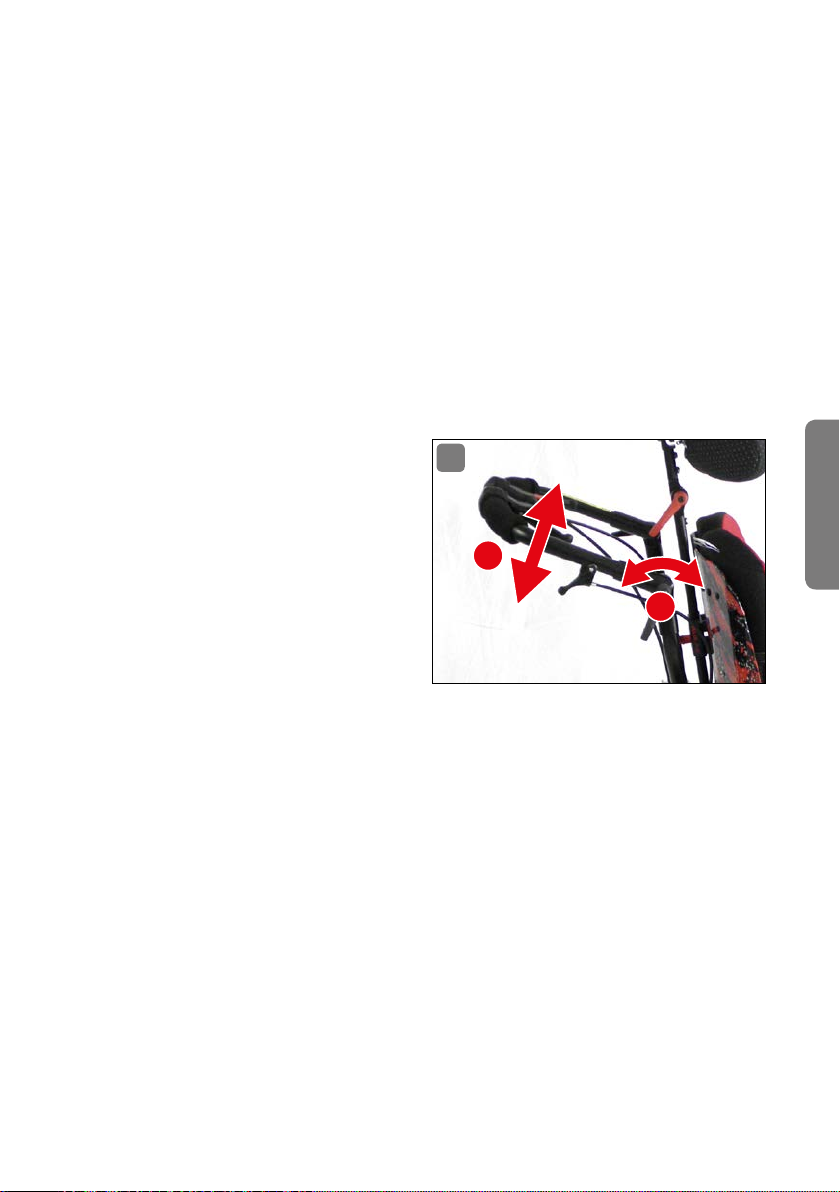

7�3 Einstell- und Verstellmöglichkeiten des Schiebegriffs � � � � � � � � � � � � � � � � 13
7�4 Klappmechanismus zum Transport von MINY � � � � � � � � � � � � � � � � � � � � � � � � 15
7�5 Aufklappen von MINY � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 16
7�6 Zwei auf die Hinterräder wirkende Trommelbremsen � � � � � � � � � � � � � � � � � 16
8. Wartung / Pflege � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 17
8�1 Prüfungen des Reifenluftdrucks � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18
8�2 Nachstellen der Feststellbremse � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18
8�3 Reinigungen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 19
8�4 Wartungsintervalle � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 19
8�5 Nutzungsdauer � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 20
9. Transport / Transportsicherung / Treppensteigen � � � � � � � � � � � � � � � � � � � 20
10. Sicherheitshinweise � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 20
11. Mögliche Störungen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 23
12. Wiedereinsatz und Entsorgung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 23
13. Konformitätserklärung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 24
14. Garantie � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25
15. Serviceplan � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 26
Deutsch
3
Page 4
1. Einleitung
Herzlichen Glückwunsch, Sie haben sich für das Sitzschalenuntergestell MINY
der Firma interco GmbH entschieden!
Um Ihnen den Umgang mit dem Produkt zu erleichtern haben wir die Handhabung der einzelnen Bauteile in dieser Bedienungsanleitung beschrieben� Bitte
haben Sie Verständnis dafür, dass auch Beschreibungen von Bauteilen aufgeführt
sind, die unter Umständen nicht an Ihrem Produkt vorhanden sind� Wichtig ist
die individuelle Anpassung an die Bedürfnisse der betroffenen Person� Um hier
vielen Ansprüchen gerecht zu werden, ist auch die Liste des Zubehörs sowie
der jeweiligen Beschreibungen etwas umfangreicher� Bitte lesen Sie die Teile
die auf Ihr spezielles Modell zutreffen sorgfältig durch und bewahren Sie die
Bedienungsanleitung zum späteren Nachschlagen auf� Sollten Sie noch Fragen
zu der Sitzschale haben, fragen Sie uns oder Ihren Fachhändler�
MINY ist das passende Straßenuntergestell für das Sitzschalenprogramm der
Firma interco und bietet eine Fülle individueller Einstellmöglichkeiten� Mittels
einer Gasdruckfeder kann die Sitzschale stufenlos in ihrer Neigung verstellt
werden� Luftbereifung und Trommelbremsen sorgen serienmäßig für höchste
Sicherheit und Fahrkomfort� Die vorderen Räder sind lenkbar, so dass MINY
ausgesprochen wendig ist und sich besonders einfach schieben lässt� MINY ist
mit wenigen, einfachen Handgriffen zum Transport zusammenklappbar und passt
in jeden Kofferraum�
Das Straßenuntergestell MINY ist für die Verwendung aller interco Sitzschalenmodelle mit Trapezadapter geeignet� MINY wurde als Schieberollstuhl speziell für den Außenbereich konzipiert� Durch die lenkbaren Vorderräder ist die
Verwendung auch im Innenbereich einfach und komfortabel� Ein Antreiben des
MINY über Greifreifen sollte bei Fehlen der Kniehebelbremse (optional) aus Sicherheitsgründen vermieden werden�
2. Typenschild

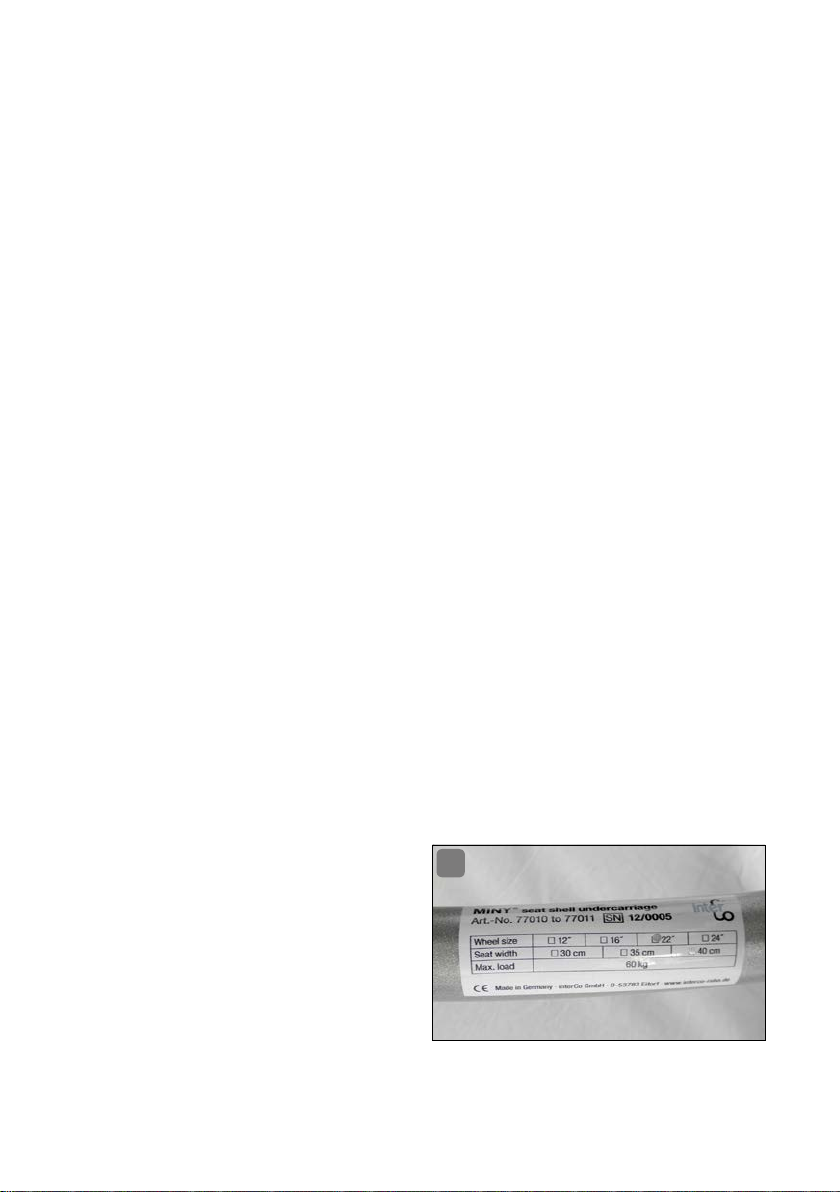

Das Typenschild (Abb� 1) befindet sich am hinteren Verbindungsrohr des Grundrahmens�
Folgende Angaben sind auf dem Typenschild enthalten:
Produktbezeichnung
Artikelnummer
4 EINLEITUNG
Page 5
einmalig vergebene Seriennummer (anzugeben bei Reklamationen und sonstigen
Fragen zum Produkt)
Größe der Antriebsräder
Größe der Sitzbreite
Maximale Benutzerlast
CE-Kennzeichen
1
3. Allgemeines
Das Produkt ist in einem Temperaturbereich von -20 °C bis +60 °C (-4 °F bis
+140 °F) getestet worden� Zwischen den einzelnen Fertigungspartien lassen sich
Farbunterschiede nicht immer vermeiden� Diesbezügliche Reklamationen können
leider nicht anerkannt werden� Bitte haben Sie Verständnis dafür, dass unsachgemäße Behandlung oder Farbunterschiede im Material keine berechtigte Reklamation darstellen� Regelmäßige Pflege aller Metallteile am Rollstuhl ist notwendig,
um die hochwertige Optik zu erhalten� Dazu sind handelsübliche Pflegemittel
ausreichend� Kleine Sets zum Ausbessern eventueller Lackschäden am Gestell
erhalten Sie beim Fachhändler� Die Achsenden müssen in Abständen von ca�
4 Wochen gesäubert und leicht geölt werden�
4. Zweckbestimmung / Anwendungsgebiet
Bei der Versorgung mit Sitzschalen und modularen Sitzsystemen für Kinder
sind Fahr- bzw� Untergestelle für den Innenraum und/oder Außenbereich obligatorisch� Sie dienen der Mobilität und dem Transport des Versicherten� Die
Zweckbestimmung für Fahrgestelle – insbesondere MINY – ist daher immer die
Aufnahme einer Sitzschale�
Indikation in Verbindung mit einer Sitzschale:
Infantile Cerebralparese
Myelodysplasie
Muskeldystrophie
Verschiedenen Krankheitsbildern mit skoliotischen
Wirbelsäulendeformierungen�
Deutsch
ZWECKBESTIMMUNG / ANWENDUNGSGEBIET 5
Page 6
Kontraindikation:
keine bekannt
5. Ausstat tung / Optionen / Einstellungen

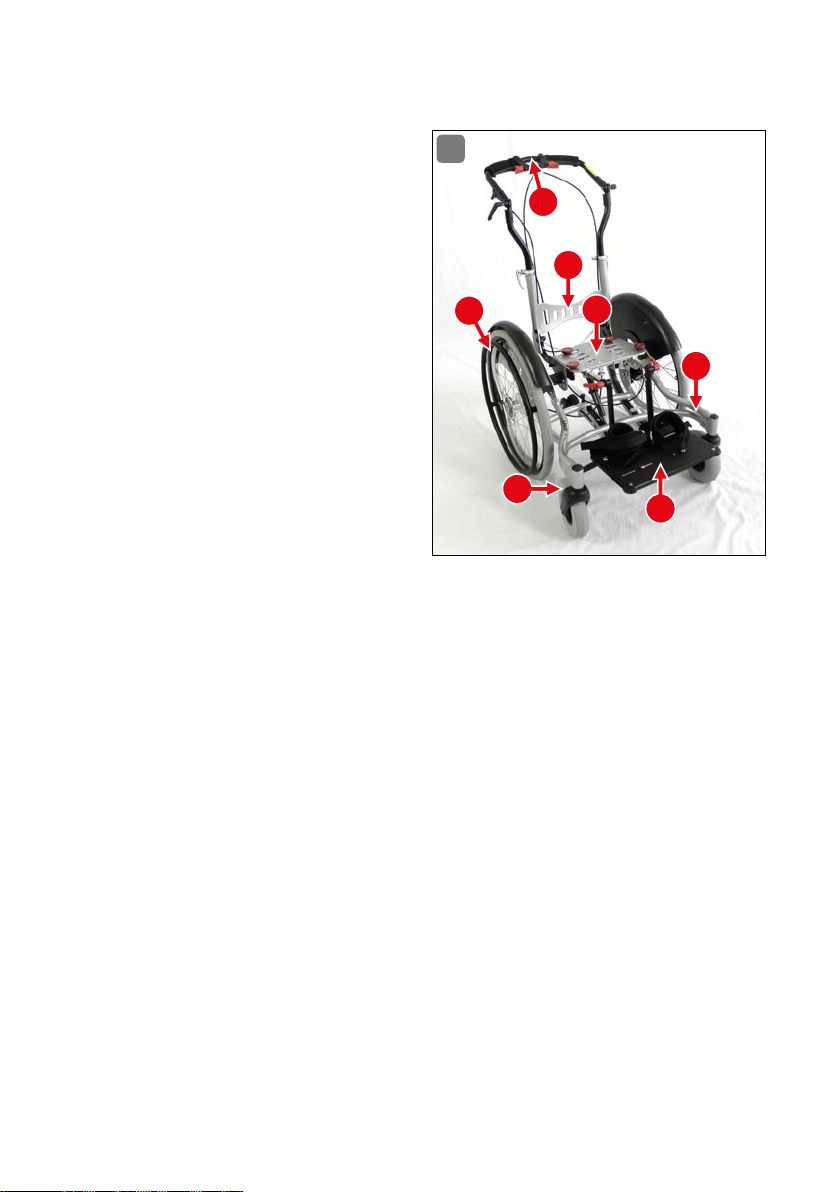

Baugruppen (Abb. 2)
Schiebegriff (1)
Rücken (2)
Trapezadaptereinheit (3)
Antriebsräder (4)
Lenkräder (5)
Untergestellrahmen (6)
Fußbanksystem (7)
2
1
2
4
3
Die Grundausstattung von MINY
beinhaltet:
Bedienungsanleitung
Aluminium-Grundrahmen in
leicht abduzierter Ausführung
Trapezadapteraufnahme für
interco-Sitzschalen, einstellbar
5
7
in der Tiefe – Sitzkantelung über
eine Gasdruckfeder von 300 N
Über Loch-Blech bis 30° Rückenwinkelverstellung
Sitzkantelung stufenlos über Gasdruckfeder bis max� 35°
Schiebegriff mit Rasterverstellung, höhen- und winkelverstellbarer
Kippschutz und Ankipphilfesystem in einem
Antriebsräder wahlweise 12˝, 16˝, 22˝ oder 24˝ mit Quick-Release-Achse,
Trommelbremse und Aluminium-Greifringen
Luftbereifung oder Pannensichere Bereifung
Standard-Lenkräder in verschiedenen Abmessungen
Sitzhöhe und Sitztiefe einstellbar
Individuelle Farbauswahl aus dem gesamten RAL-Sortiment
6
Die Zusatzoptionen von MINY sind:
ALULINE Fußbanksystem höhenverstellbar mit Kniewinkel Rasterverstellung und Antirutschbelag
Mittelfußbanksystem höhenverstellbar mit Kniewinkel Rasterverstellung,
Fußplatte nach hinten hochklappbar und Antirutschbelag
6 A U SS TAT T UN G / OP TI ON EN / E IN ST E L LUN GE N
Page 7
Trommelbremsräder mit Feststellgriff
Verschiedene Speichenschützer
Kniehebelbremsensystem
Kleiderschutz / Radschützer

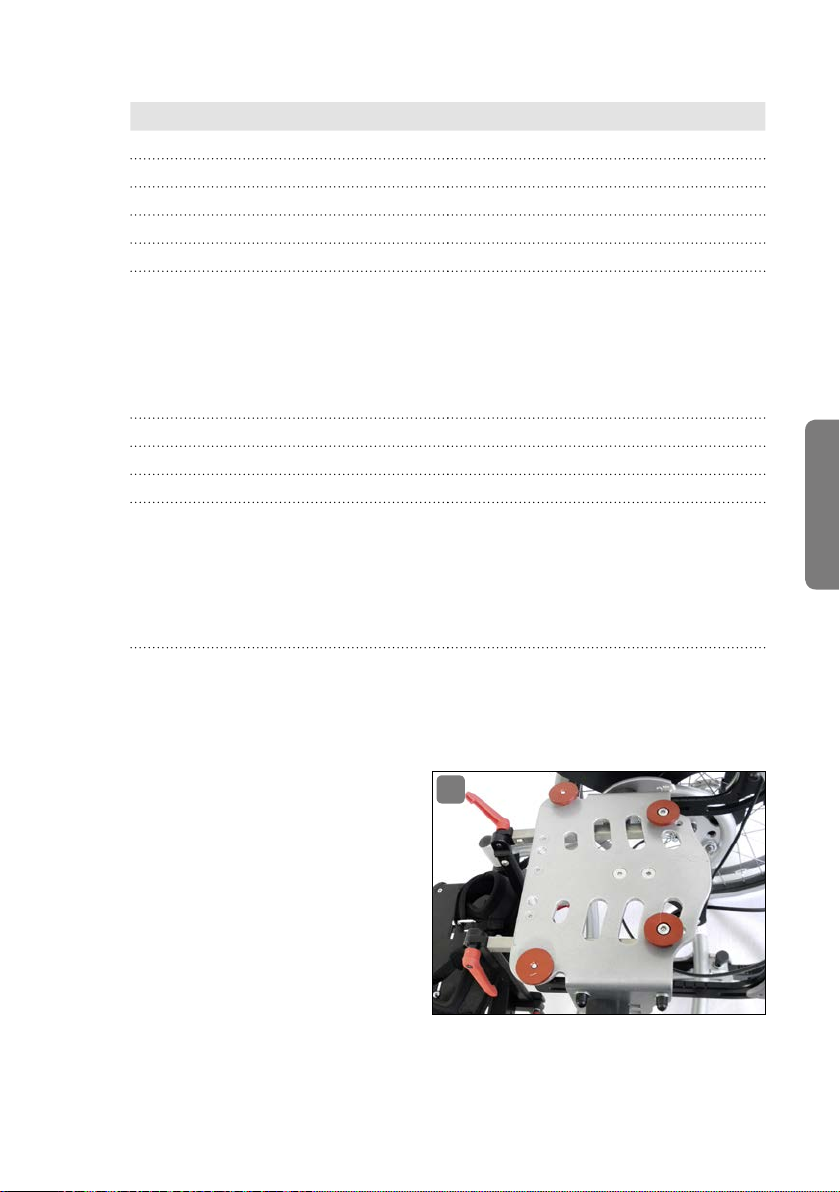

Die montierte Trapezadapteraufnahme ist standardmäßig an allen Fahruntergestellen der Interco GmbH vorhanden� Dadurch ist es möglich eine interco-Sitzschale mit Trapezadapter auf unterschiedlichen Fahruntergestellen der Interco
GmbH zu befestigen�
Die am Untergestell montierte
Trapezadapteraufnahme besteht
im Wesentlichen aus 3 Funktionsgruppen (Abb� 3):
Aufnahmeblech mit den Füh-
3
1
3 4
2
rungsbuchsen zur Aufnahme
des Schalenadapters (1)
Zugschnäpper zur Sicherung der zu montierenden Sitzschale
gegen Herausrutschen (2)
Aufnahmeeinheit (mittig) zur Montage und Befestigung
des Mittelfußbanksystems mit Kniewinkelrasterverstellung (3)
Seitliche Aufnahmeeinheiten zur Montage und Befestigung des ALULINE
Fußbanksystems mit Kniewinkelrasterverstellung (4)
Hinweis: Bitte vergewissern Sie sich, dass die Individualanpassung des Adaptersystems korrekt durchgeführt wurde� Sie erkennen dies daran, dass der Schalenadapter an der vorderen Kante plan auf der Trapezadapteraufnahme aufliegt
und der Zugschnäpper vollständig einrastet!
Mittelfußbanksystem:
Die Mittelfußbank wird nach Bestellung bereits im Werk montiert� Nachträgliche
Veränderungen zur individuellen Anpassung sind möglich�
Deutsch
Einstell- und Verstellmöglichkeiten:
Die Mittelfußbank hat für eine optimale Anpassung unterschiedliche Verstellmöglichkeiten:
A U SS TAT T UN G / OP TI ON EN / E IN ST E L LUN GE N 7
Page 8
a) senkrechte Neigungs verstellung
Zur Verstellung der Mittelfußbank gehen Sie wie folgt vor:
betätigen Sie die Feststellbremsen
lösen Sie die Verschraubungen der Mittelfußbank durch Drehen der Klemmhebel entgegen dem Uhrzeigersinn, bis der obere Teil
beweglich wird�
Bewegen Sie die Mittelfuß-
4
bank in den gewünschten
Winkel�
Halten Sie die Mittelfußbank
mit einer Hand in der ge
wünschten Position fest und
fixieren Sie mit der anderen
Hand diese Stellung durch
Feststellung des entspre
-
5
chenden Klemmhebels (Abb� 4)
Lösen Sie ggf� die Feststellbremsen

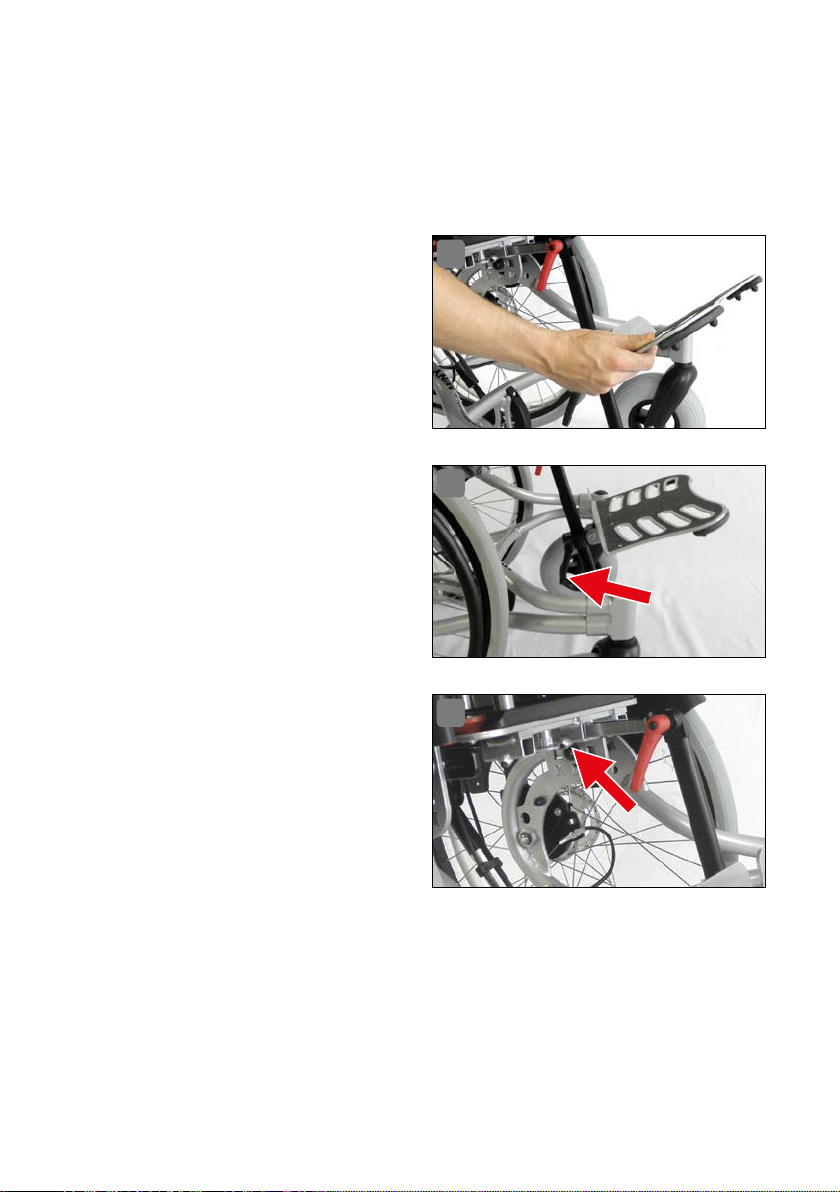

b) klappbar nach hinten
Das Fußbrett wird per Hand nach
oben geklappt (Abb� 5)�
c) Höhen- und Tiefenverstellung
Lösen Sie den Klemmhebel (Abb� 6)
am Klemmblock des Fußbrettes
und stellen Sie die passende Unterschenkellänge ein� Zur Einstellung
der Tiefe (Oberschenkellänge) lösen Sie die Verschraubung (Abb� 7)
unterhalb des Sitzadapters� Ziehen
Sie alle Schrauben nach erfolgter
Einstellung wieder fest an�
Kniehebelbremse (Druckbremse):
Manchmal ist es für einen Rollstuhl
notwendig eine zusätzliche Bremswirkung zu haben um evt� Schwierigkeiten bezüglich Bremswirkung
8 A U SS TAT T UN G / OP TI ON EN / E IN ST E L LUN GE N
6
7
Page 9
z� B� bei Bodenbeschaffenheit (schiefe Ebene oder als Selbstfahrer) zu begegnen�
Kniehebelbremsen werden zusätzlich zur Feststellbremse eingesetzt� Diese
werden bereits bei Bestellung im Werk montiert und eingestellt� Die Einstellung der Kniehebelbremse soll öfter kontrolliert werden wegen der veränderten
Grundeinstellung im Vergleich zur Werkseinstellung (z�B� Reifendruck)!

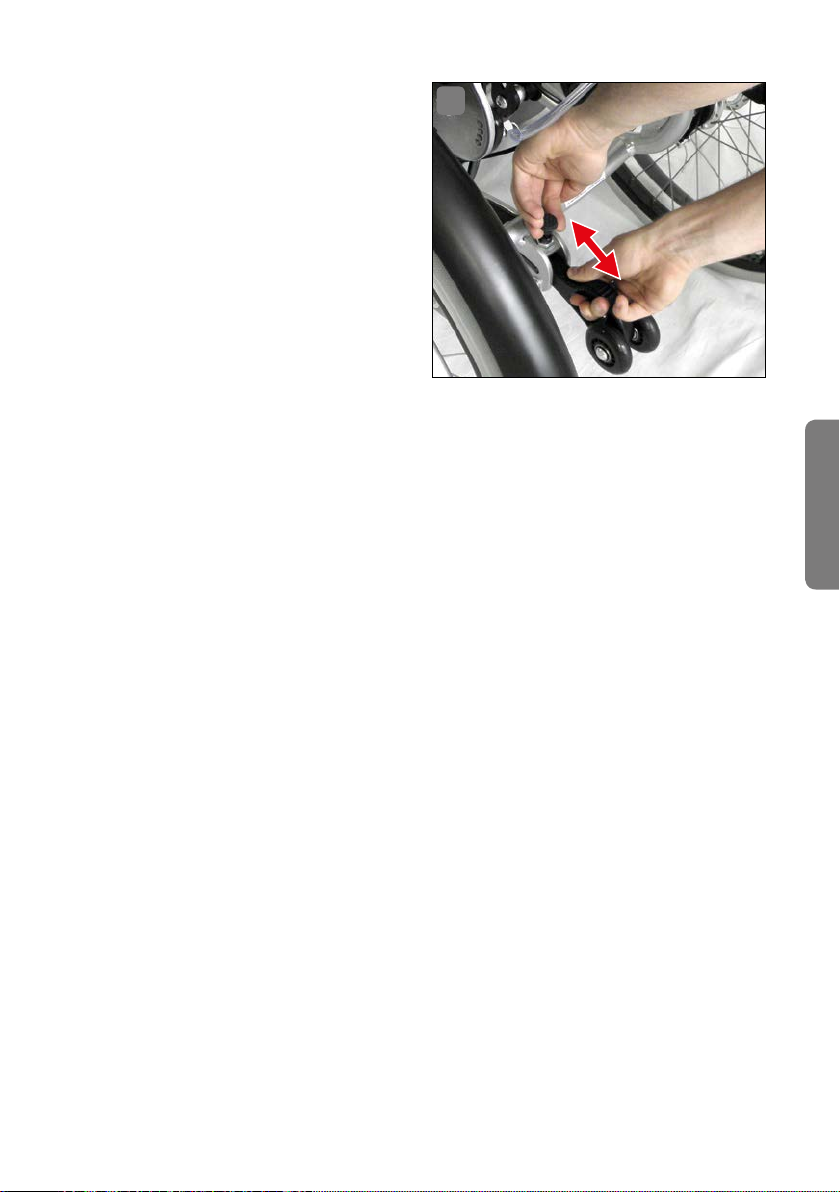

Kippschutz- und
Ankipphilfesystem
8
Kippschutzsystem 2 in 1 (Kippschutz und Ankipphilfe in einem)�
Einschiebbar und arretierbar durch
Zugschnäpper�
Ziehen Sie den Zugschnäpper heraus und schieben Sie das Kippschutzsystem hinein, um es als
Ankipphilfe zu benutzen (Abb� 8)�
Achten Sie darauf, dass der Zug
schnäpper hörbar einrastet und
kontrollieren Sie den festen Sitz�
Hinweis: In dieser Position ist Kippschutz nicht gewährleistet!
Als Kippschutz muss das Kippschutzsystem in herausgezogener Position eingerastet sein�
Hinweis: Die Funktion als Ankipphilfe ist nur eingeschränkt gegeben, weil sie
wieder reinfahren kann!!!
Benutzung als Ankipphilfe:
Ziehen Sie die Schiebegriffe leicht nach hinten und treten Sie gleichzeitig mit
Ihrem Fuß auf die Ankipphilfe� Dadurch können Sie das Untergestell ohne großen
Kraftaufwand auf die Hinterräder kippen� Hindernisse können Sie so leicht in
Vorwärts- oder Rückwärtsfahrt überwinden�
Deutsch
Hinweis: Der Benutzer muss körperlich in der Verfassung sein, das Untergestell
zusammen mit Sitzschale und Insassen sicher zu halten!
Hinweis: Achten Sie stets darauf, dass die Kippschutzräder mit den beiden kleinen Rädern in Richtung Fahrbahnuntergrund gerichtet sind, wenn sich ein Patient
in der Sitzschale befindet!
A U SS TAT T UN G / OP TI ON EN / E IN ST E L LUN GE N 9
Page 10
6. Technische Daten
Gewicht inkl. Räder
in der Grundausstattung
(ohne Armlehnen, Kopfstütze, Fußbank)
Rahmenbreite ohne
Anbauteile (an Abduktion
gemessen)
Sitzbreite 30 cm 35 cm 40 cm
Sitztiefe Adapter 23-30 cm 23-30 cm 23-30 cm
Sitzhöhe vom Fußbrett
min.-max.
Gesamtbreite über alles
(+ Radsturz)
Länge max. ohne
Schiebegriff (24˝ Räder)
Höhe / Länge gefaltet 52 / 79 cm 52 / 79 cm 52 / 79 cm
Höhe bis OK Adapterplatte
min. - max.
Höhe Schiebegriff
min. - max.
Neigungswinkel Sitzschale -5° bis 30° -5° bis 30° -5° bis 30°
Kniewinkel zur Sitzfläche
(Adapterplatte) -
Rasterverstellung
Greifreifendurchmesser 48 cm bei 22˝-Rädern · 53 cm bei 24˝-Rädern
Wenderadius ca. 92 cm bei 22˝-Rädern
Max. Belastung 60 kg 60 kg 60 kg
Radsturz 6° 6° 6°
MINY SB 30 MINY SB 35 MINY SB 40
ca. 16,5 kg ca. 17,0 kg ca. 18,0 kg
44 cm 49 cm 54 cm
25-39 cm 15-39 cm 7-39 cm
50 cm
(+ 5 cm)
75 cm
(78 cm)
46 - 48 cm 46 - 48 cm 46 - 48 cm
98 - 110 cm 98 - 110 cm 98 - 110 cm
0° bis 90° 0° bis 90° 0° bis 90°
55 cm
(+ 5 cm)
75 cm
(78 cm)
60 cm
(+ 5 cm)
75 cm
(78 cm)
Verwendete Materialien
Komponente Material Korrosionsschutz
Rahmen hochfestes
Schiebegriffe Aluminiumrohr pulverbeschichtet
Adapterplatte Aluminium pulverbeschichtet
Befestigungsmaterialien Stahl verzinkt
10 TECHNISCHE DATEN
pulverbeschichtet
Aluminiumrohr
Page 11
Zulässiger Reifendruck
Reifentyp Luftdruck maximal [bar]
Lenkräder vorne 2,5
Hinterräder 12˝ 2,5
Hinterräder 16˝ 2,5
Hinterräder 22˝ 4,0
Hinterräder 24˝ 4,0
Achtung! Tauschen Sie den Mantel bei Luftbereifung, wenn das Profil abgefahren
ist, Rissbildung aufweist oder beschädigt ist�
Statische Stabilität
statische Stabilität bergauf* max. 10°
statische Stabilität bergab* max. 10°
statische Stabilität zur Seite* max. 10°
max. Hindernishöhe* 10 cm
* Hängt von den Einstellungen des Rollstuhls, der Haltung und den physischen
Fähigkeiten des Nutzers ab�
Werkzeug welches zur Einstellung und Montage benötigt wird
Alle Einstellungen Maulschlüssel (8 mm)
7. Bedienung / Montage
7.1 Aufsetzen der Sitzschale

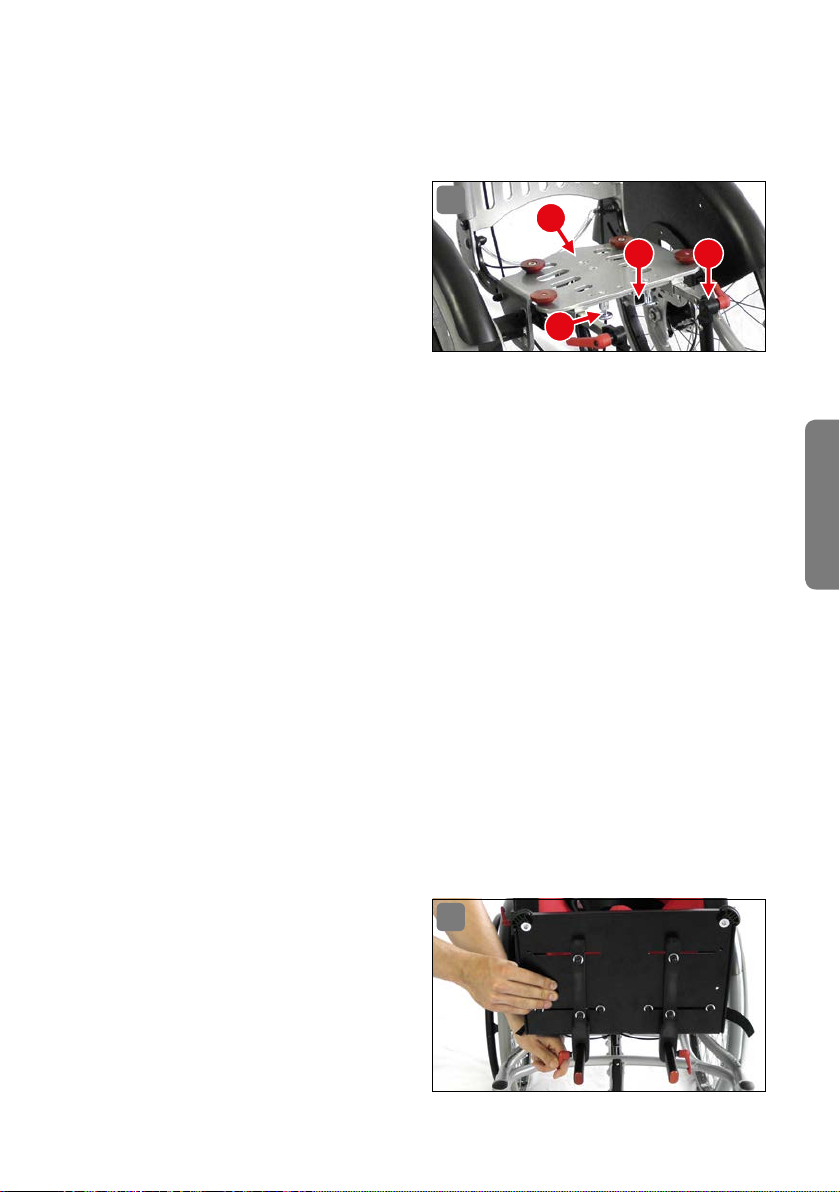

Die Sitzschale wird mit Hilfe des
Trapezadapters auf der Trapezadapteraufnahme (Abb� 9) des Untergestells fixiert und mit Hilfe der
beiden Zugschnäpper gesichert�
9
Deutsch
Sichern Sie MINY als erstes durch
die Betätigung der Feststellbremsen gegen ungewolltes Wegrollen�
BE DI EN UN G / MO N TA GE 11
Page 12

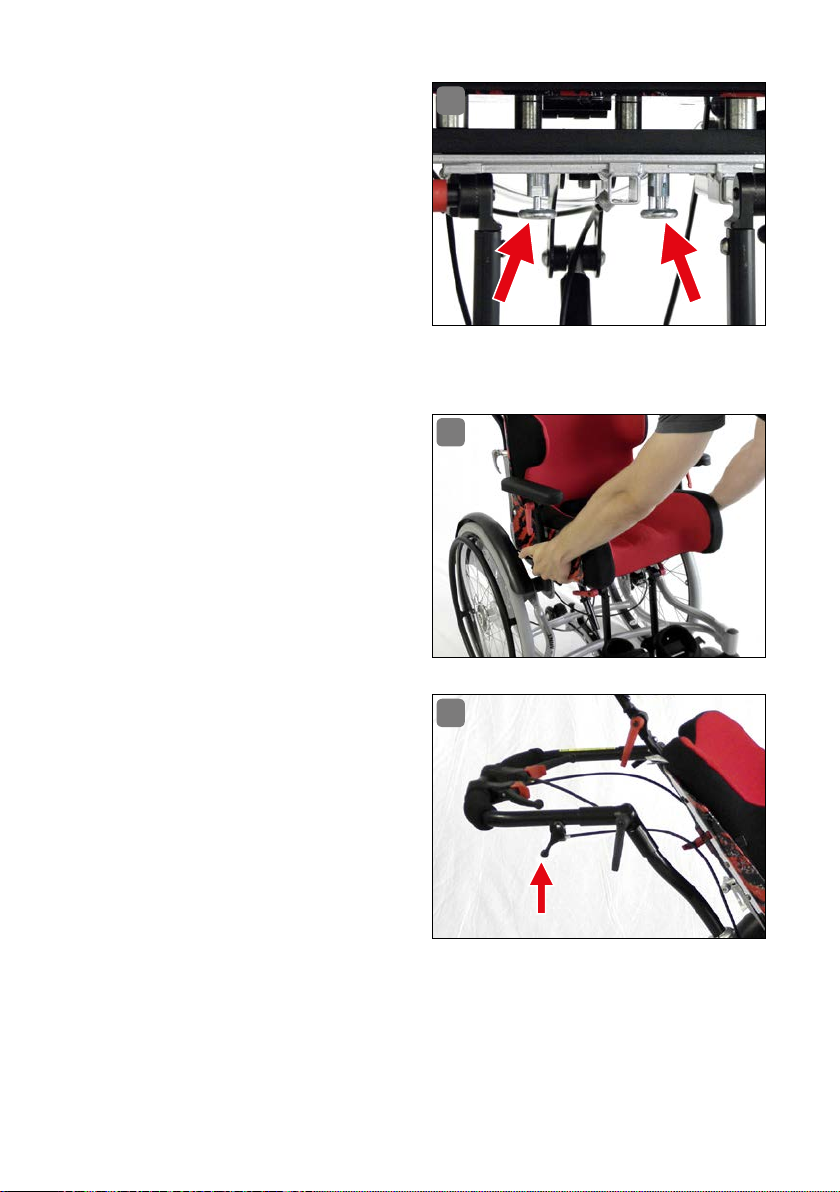

Ziehen Sie zuerst die beiden Zugschnäpper (Abb� 10) heraus und
10
drehen Sie diese um 90 Grad� Setzen Sie das hintere Ende der Sitzschalenadapter auf die vordere
Seite der Trapezadapteraufnahme
und schieben Sie nun die Sitzschale
bis zum Anschlag nach hinten und
verriegeln Sie die Sitzschale durch
die Zugschnäpper (drehen um 90
Grad und hörbares Einrasten)� Zu
guter Letzt überprüfen Sie die Sitzschale und die Sitzschalenverriegelung auf
ihren festen Halt�
Abnehmen der Sitzschale
Ziehen Sie zunächst die beiden
Zug-Schnäpper heraus und drehen
Sie diese um 90 Grad� Jetzt können
Sie die Sitzschale nach vorne herausziehen (Abb� 11)�
7.2 Neigungsverstellung der
Sitzschale (Sitzkantelung)
Durch eine Neigungsverstellung der
Sitzschale ist die Stabilität des MINY
nur noch gewährleistet, wenn des
Kippschutzsystem ausgefahren ist�
MINY ist mit einer Gasdruckfederverstellung für die Sitzschalenneigung ausgerüstet� Zur Verstellung
der Sitzschalenneigung gehen Sie
wie folgt vor:
Betätigen Sie die Feststellbremsen
Ziehen Sie den rechts am
Schiebegriffgestänge montierten Auslösehebel (Abb� 12) der Gasdruckfeder�

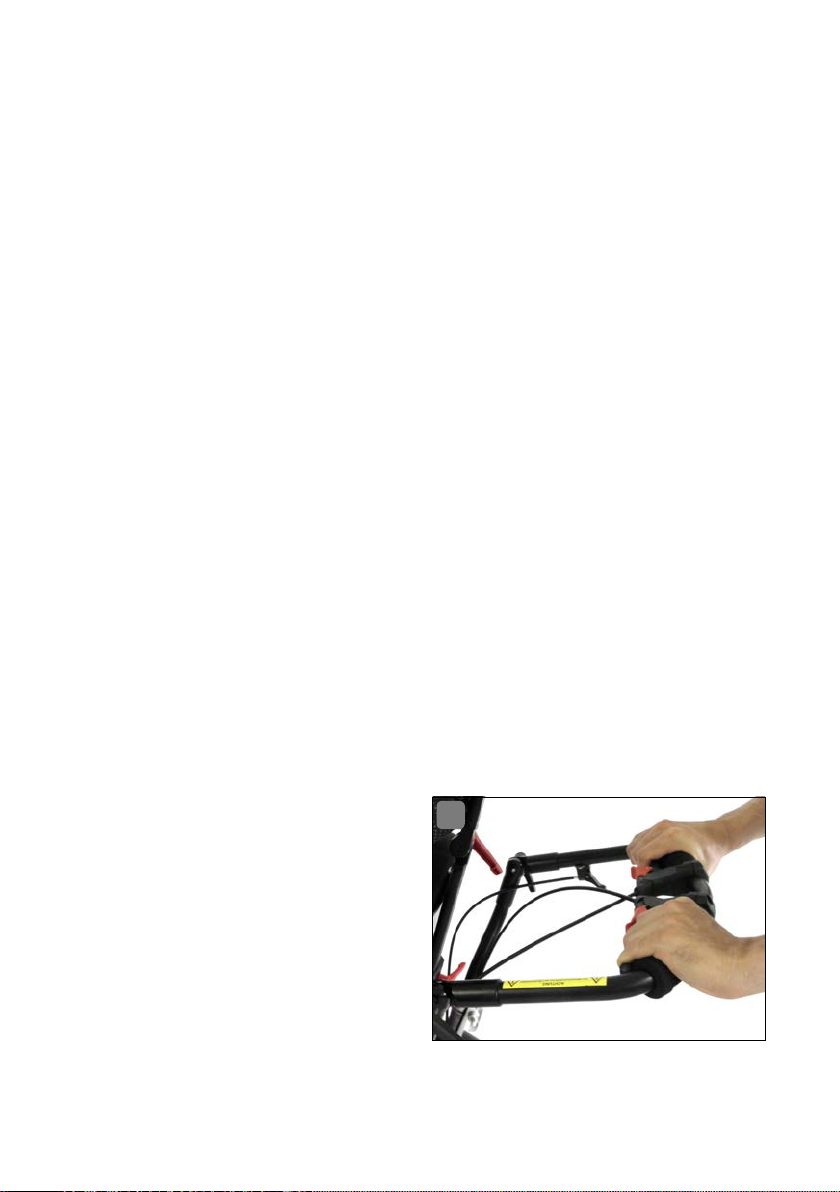

Verändern Sie die Neigung der Sitzschale, indem Sie den Schiebegriff
hochziehen oder niederdrücken während Sie den Auslösehebel für die Gasdruckfeder gezogen halten�
11
12
12 B EDI EN UN G / MO NTA GE
Page 13
Lassen Sie den Auslösehebel los, um die eingestellte Sitzneigung in dem
gewünschten Winkel zu arretieren�
Lösen Sie ggf� die Feststellbremsen
Wichtig: Betätigen Sie nie den Auslösehebel ohne den Schiebegriff festzuhalten,
wenn ein Patient im Rollstuhl sitzt�
7.3 Einstell- und Verstellmöglichkeiten des Schiebegriffs
Der Schiebegriff hat unterschiedliche Verstellmöglichkeiten� Hierdurch ist es
möglich, eine optimale Anpassung an die schiebende Person zu erreichen� Folgende Verstellungen sind möglich:
Deutsch
7.3.1 Winkelverstellung des oberen
Schiebegriffteils
(nur mit Raster verstellung)
Zur Verstellung des Schiebegriffwinkels (Abb� 13) gehen Sie wie
folgt vor:
Betätigen Sie die Feststellbremsen
Lösen Sie die Verschraubungen der Rastergelenke
rechts und links am Schiebegriff (1) soweit durch Drehen der Klemmhebel entgegen dem Uhrzeiger-
sinn, bis der obere Teil des Schiebegriffs beweglich wird�
Bewegen Sie den Schiebegriff in die gewünschte Winkel (2)�
Halten Sie den Schiebegriff mit einer Hand in der gewünschten Position
fest und fixieren Sie mit der anderen Hand diese Stellung durch Festdrehen des entsprechenden Klemmhebels�
Fixieren Sie auch die Verschraubung auf der anderen Seite durch Festdrehen des Klemmhebels�
Achten Sie beim Festdrehen der Rastergelenke darauf, dass die Verzahnung sicher ineinander greift�
Lösen Sie ggf� die Feststellbremsen
13
2
1
7.3.2 Höhenverstellung der Schiebegriffeinheit
Die Schiebegriffhöheneinstellung wird immer dann benötigt, wenn eine Anpassung von MINY an die schiebende Person erforderlich ist oder wenn die Sitzschalenneigung verändert wurde�
BE DI EN UN G / MO N TA GE 13
Page 14

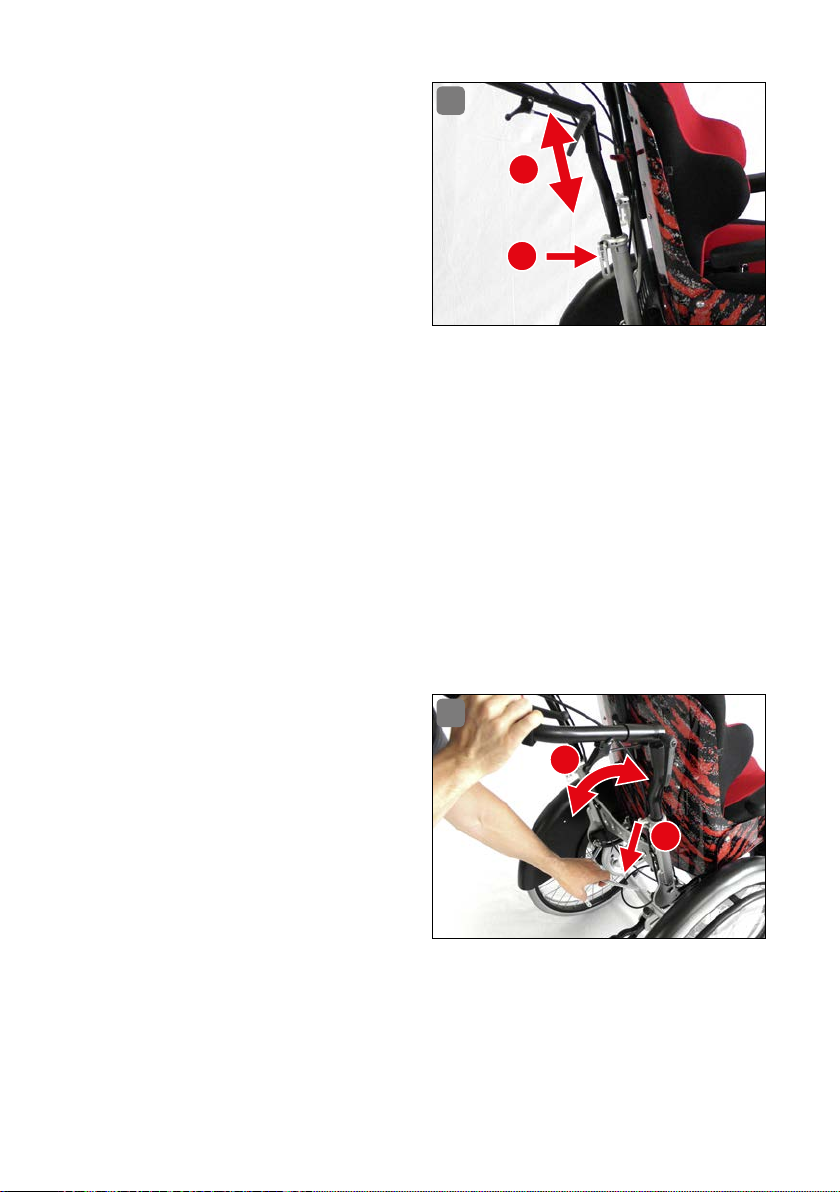

Zur Höheneinstellung des Schiebe
griffs (Abb� 14) gehen Sie wie folgt
-
14
vor:
Lösen Sie zunächst die
2
Schnellspanner (1) an den
Standrohren in dem Sie die
beiden Schnellspannhebel
nach außen öffnen�
Stellen Sie nun die ge-
1
wünschte Höhe des Schiebegriffs ein (2)� Ziehen oder
drücken Sie hierfür den Schiebegriff in die gewünschte Höhe�
Fixieren Sie die Stellung indem Sie die Schnellspannverbinder festziehen�
Klappen Sie hierzu den Hebel des Schnellspanners wieder zurück�
Sollte die Klemmwirkung nicht ausreichen (Schiebegriff nicht sicher
fixiert), drehen Sie die Schraube gegenüber dem Schnellspannklemmhebel
(in geöffneter Hebelstellung) im Uhrzeigersinn, bis durch Schließen des
Klemmhebels eine ausreichende Klemmwirkung erzielt wird� Ggf� muss
dieser Vorgang wiederholt werden�
7.3.3 Neigungsverstellung der Rückeneinheit inkl. Schiebegriff bzgl. der Senkrechten
(Die Rückeneinheit inkl� Schiebegriff wird dabei nach hinten geklappt�)
Der Schiebegriff kann zusätzlich
zu den bereits beschriebenen
Verstellmöglichkeiten in seiner
15
2
Gesamtheit um bis zu 30° (in 5°
Schritten) nach hinten geschwenkt
werden (Abb� 15)� Dies kann notwendig werden, wenn z� B� eine
Sitzschale mit einem Sitzwinkel
größer als 90° zum Einsatz kommt�
Hierdurch lässt sich ein möglichst
gleichmäßig kleiner Abstand zwischen Sitzschalenrücken und Schiebegriff realisieren� Diese Verstellmöglichkeit
ist nicht zur Individualanpassung an die schiebende Person gedacht�
Zum Verstellen der Neigung des Schiebegriffs gehen Sie bitte wie folgt vor:
Lösen Sie die Zugschnäpperarretierung für den Klappmechanismus des
14 B ED IE NU NG / M ON TAG E
1
Page 15
Schiebegriffs, indem Sie das zentrale Seilsystem (1), das die beiden Loch-
bleche am unteren Ende der beiden Rückenholme verbindet, nach unten
drücken und gleichzeitig den Schiebegriff nach hinten schwenken (2)�
Die Rückeneinheit inkl� Schiebegriff lässt sich nun (bis Max� 30 Grad) nach
hinten verschieben�
7.4 Klappmechanismus zum Transport von MINY
MINY ist mit einem Klappmechanismus ausgerüstet, um den Transport zu erleichtern� Die Rückeneinheit inkl� Schiebegriff wird dabei nach vorne geklappt;
zusätzlich können die Hinterräder abgenommen werden� Hierdurch wird ein
extrem kleines Transportmaß erreicht�
7.4.1. Zusammenklappen von MINY
Beim Zusammenklappen von MINY zum Transport gehen Sie wie folgt vor:
Abnahme der Sitzschale (siehe Kapitel 7�1)
Lösen Sie die Höhenverstellung des Schiebegriffs (siehe Kapitel 7�3�2)
Lösen Sie die Verschraubungen der Schiebegriffwinkelverstellung rechts
und links am Schiebegriff
(siehe Kapitel 7�3�1)

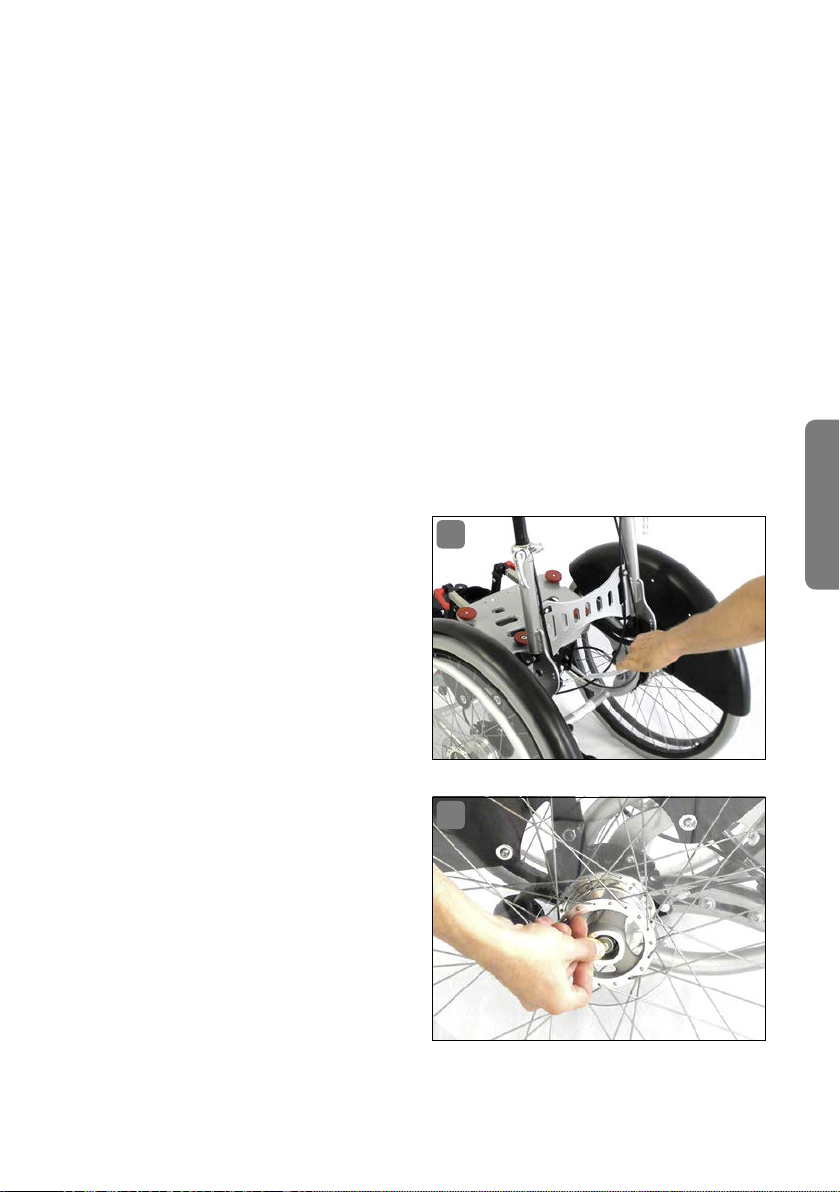

Lösen Sie die Zugschnäp-
16
perarretierung für den
Klappmechanismus des
Schiebegriffs (Abb� 16), indem
Sie das zentrale Seilsystem,
das die beiden Lochbleche
am unteren Ende der beiden
Rückenholme verbindet, nach
unten drücken und gleichzeitig
den Schiebegriff nach vorne
schwenken, so dass der Rücken mit samt dem Schiebegriff am oberen Rahmen des
17
MINY anliegt�
Nehmen Sie jetzt die Hinterräder ab� Heben Sie den MINY
hierzu leicht an, so dass das
betroffene Hinterrad keinen
Bodenkontakt mehr hat�
Fassen Sie in die Speichen des
Hinterrades und drücken Sie
Deutsch
BE DI EN UN G / MO N TA GE 15
Page 16
mit dem Daumen auf den Knopf, der sich in der Mitte der Radachse befindet (Abb� 17)�
Halten Sie den Knopf gedrückt und ziehen Sie das Rad aus der Achsaufnahme� Die Bremse für das betroffene Rad muss hierbei gelöst sein!
Wiederholen Sie den Vorgang für das zweite Hinterrad�
Sie können MINY jetzt verladen�
7.5 Aufklappen von MINY
Beim Aufklappen von MINY gehen Sie wie folgt vor:
Überprüfen Sie zunächst, ob die Feststellbremse von MINY gelöst ist�
Heben Sie MINY am hinteren Ende an�
Fassen Sie in die Speichen eines Hinterrades und drücken Sie mit dem
Daumen auf den Knopf der sich auf der Achse befindet�
Halten Sie den Knopf gedrückt und stecken Sie die Achse in die Achsaufnahme am Rahmen�
Lassen Sie den Knopf los, und prüfen Sie, ob das Rad fest sitzt� Es darf
sich nicht mehr abziehen lassen!
Achtung: Bei dieser Prüfung darf der Knopf nicht gedrückt sein�
Wiederholen Sie den Vorgang für das andere Hinterrad�
Klappen Sie die Schiebegriffeinheit nach hinten bis sie hörbar einrastet�
Fixieren Sie nun die Stellung des oberen frei schwenkbaren Schiebegriffteils wie beschrieben (siehe Kapitel 7�3�2)�
Stellen Sie die gewünschte Höhe des Schiebegriffs ein� Ziehen Sie hierzu
zunächst den Schiebegriff in die gewünschte Höhe�
Fixieren Sie die Stellung, indem Sie die Schnellspannverbinder wie beschrieben festziehen (siehe Kapitel 7�3�2)�
Sollte die Klemmung nicht ausreichen (Schiebegriff lässt sich bewegen)
verfahren Sie wie beschrieben (siehe Kapitel 7�3�2)�
Montieren Sie die Sitzschale
7.6 Zwei auf die Hinterräder wirkende Trommelbremsen
MINY ist mit zwei unabhängig voneinander arbeitenden Feststelltrommelbremsen ausgerüstet� Diese wirken auf die beiden Hinterräder� Die Bremshebel sind
mit einer dreifachen Rasterung ausgerüstet, die die Arretierung unterschiedlicher Bremswirkungen ermöglicht�
7.6.1 Betätigen der Feststellbremse
Zur Betätigung der Feststellbremsen gehen Sie wie folgt vor:

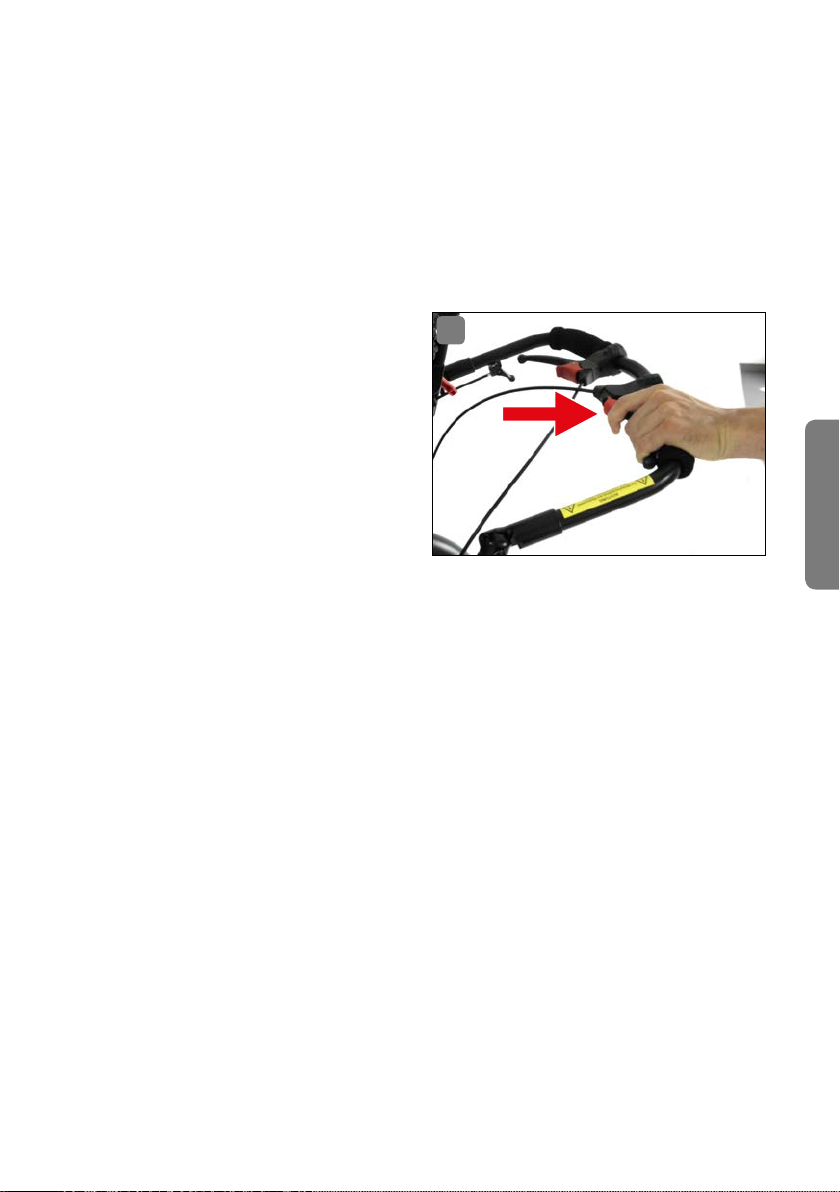

Ziehen Sie die beiden Bremsgriffe am Schiebegriff (Abb� 18)� Achten Sie
darauf, dass der Bremsgriff nicht wieder in die Ausgangsstellung zurück-
16 B EDI EN UN G / MO NTA GE
Page 17
kehrt (Arretierung rastet
hörbar ein); nur dann ist die
Feststellbremse aktiviert�
Kontrollieren Sie die Bremswirkung, indem Sie versuchen
den MINY zu schieben�
Achtung: Reicht die Bremswirkung nicht aus, so lassen
Sie die Bremse durch die
Werkstatt Ihres Fachhändlers
nachstellen oder stellen Sie
die Bremse selbst nach, wie in Kapitel 8�2 beschrieben!
Sie können die Feststellbremse auch nutzen, um sich das Bremsen bei
Bergabfahrten zu erleichtern� Ziehen Sie in diesem Fall die Feststellbremse je nach Bedarf nur bis in die erste oder zweite Rasterstellung�
18
Deutsch
7.6.2 Lösen der Feststellbremse
Zum Lösen der Feststellbremse
(Abb� 19) gehen Sie wie folgt vor:
Entriegeln Sie die Arretierung
durch Betätigung der Rasterhebel
und lassen Sie die Bremshebel in
die Ausgangsstellung zurück gleiten� Ggf� müssen Sie die Rasterhebel durch leichten Zug am Bremshebel entlasten, bevor die Bremse
gelöst werden kann�
19
8. Wartung / P flege
Im folgenden Kapitel sind einige Anleitungen zu Wartung und Pflege des Sitzschalenrollstuhls MINY beschrieben� Für Reparaturen und Instandsetzungen
oder wenn Sie Fragen zu MINY haben, wenden Sie sich bitte immer an Ihren
Fachhandel�
Nach der Reparatur muss der Fachhändler eine Funktionsüberprüfung durchführen und bestätigen, dass sich der MINY in einem für die Benutzung sicheren
Zustand befindet�
WA RT UN G / PF LEG E 17
Page 18

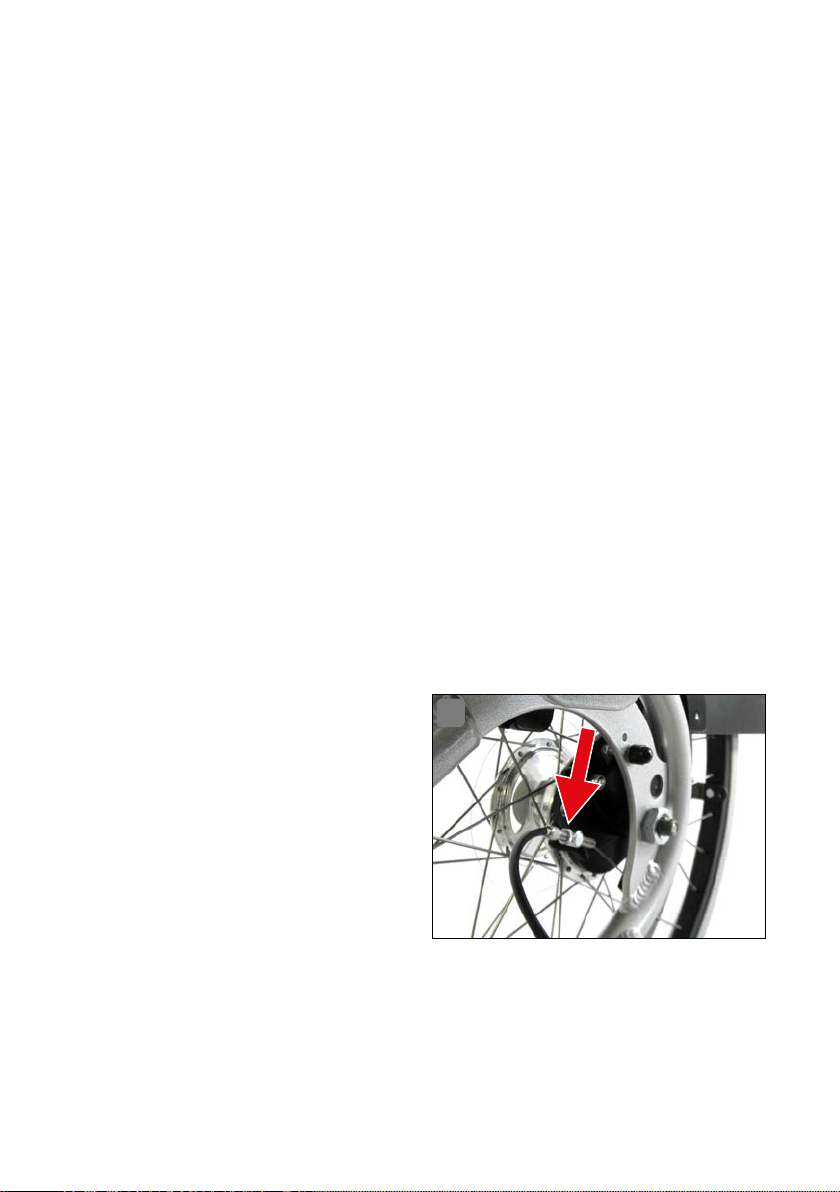

8.1 Prüfungen des Reifenluftdrucks
MINY ist serienmäßig luftbereift� Um den Rollwiderstand optimal niedrig zu
halten, sollten Sie den Luftdruck in regelmäßigen Zeitabständen kontrollieren�
Die Reifen sind serienmäßig mit Autoventilen ausgerüstet, so dass Sie die Prüfung mit einem Luftdruckmessgerät an Ihrer Tankstelle vornehmen können� Der
notwendige Fülldruck ist auf den Reifen aufgedruckt und ergänzend im Kapitel 6
unter „Zulässiger Reifendruck“ aufgelistet�
Zur Prüfung des Reifenluftdrucks gehen Sie wie folgt vor:
Betätigen Sie die Feststellbremsen (siehe Kapitel 7�8�1)
Drehen Sie die Ventilkappe durch Drehen entgegen dem Uhrzeigersinn
vom Ventil
Drücken Sie den Ventilansatz des Prüfgerätes fest auf das Ventil
Korrigieren Sie den Reifenluftdruck auf den vorgeschriebenen Wert
Nehmen Sie den Ventilansatz des Prüfgerätes vom Ventil
Drehen Sie die Ventilkappe (im Uhrzeigersinn) auf das Ventilgewinde
Wiederholen Sie den Vorgang, bis Sie alle Reifen kontrolliert haben
Jetzt können Sie die Feststellbremsen wieder lösen (siehe Kap� 7�8�2)
Achtung: Die Vorder- und die Hinterräder benötigen je nach Ausführung unterschiedliche Luftdrücke�
8.2 Nachstellen der Feststellbremse
Werkzeug: Maulschlüssel SW 8
Voraussetzung: Zu geringe Bremsleistung der Feststellbremse; MINY lässt sich
trotz vollständig gezogener Feststellbremse schieben�
Zum Nachstellen der Feststellbremse gehen Sie wie folgt vor:
Stellen Sie sicher, dass die Feststellbremse nicht betätigt ist; ggf� lösen Sie
die Feststellbremse (siehe Kap� 7�8�2)

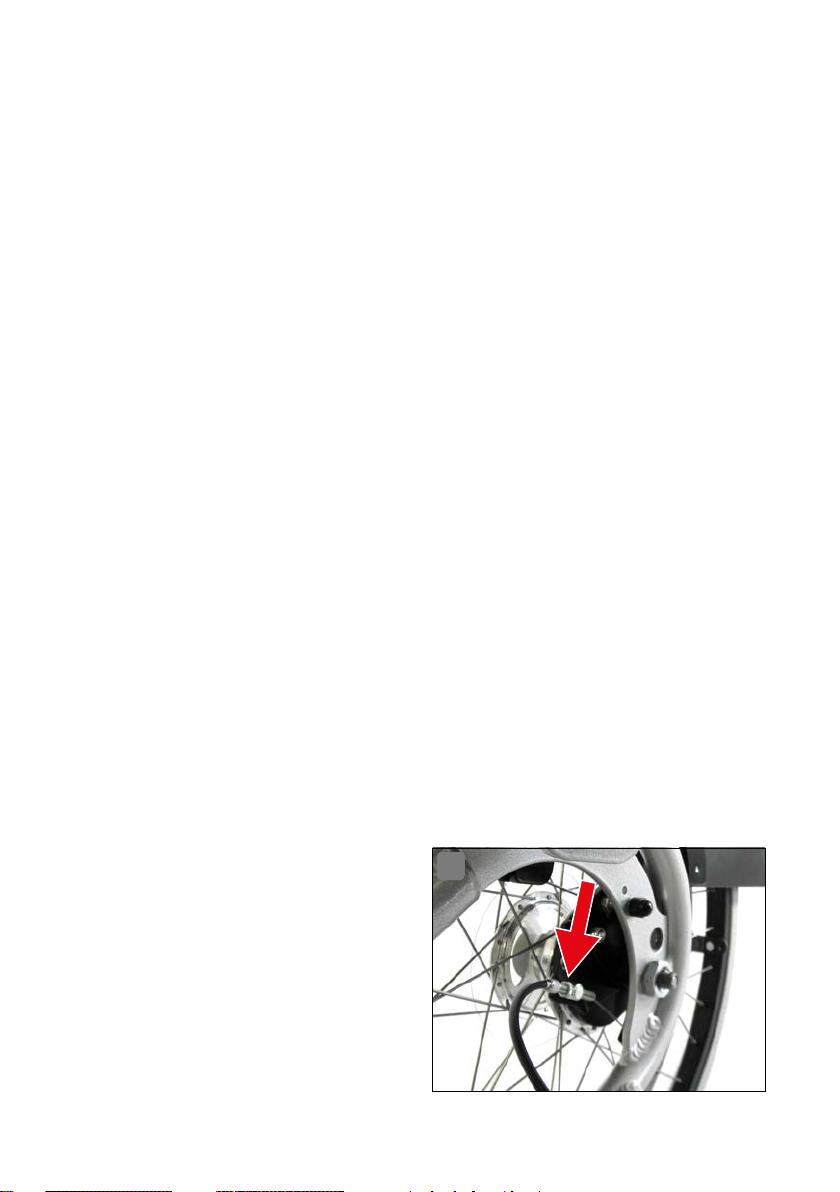

Die Bowdenzüge der Feststellbremsen werden vor den
20
Bremsankerplatten durch
eine Einstellschraube geführt,
mittels der sich die Bremswirkung einstellen lässt (Abb� 20)�
Durch Drehen dieser
Schraube entgegen dem Uhrzeigersinn wird das Bremsseil
stärker gespannt und damit
18 W ART UNG / PF L EG E
Page 19
die Bremse vorgespannt� Die Einstellschraube wird durch eine Mutter gesichert�
Lösen Sie die Sicherungsmutter vor dem Einstellen der Bremse durch
Linksdrehen (Je nach Ausführung ist hier die Verwendung eines Maulschlüssels der Schlüsselweite 8 erforderlich)�
Drehen Sie nun die Einstellschraube so lange entgegen dem Uhrzeigersinn, bis sich das Rad merklich schwerer drehen lässt� Dazu heben Sie den
MINY einseitig an und drehen mit der freien Hand das betroffene Rad�
Nun drehen Sie die Einstellschraube so lange im Uhrzeigersinn, bis das
einzustellende Rad gerade wieder frei läuft�
Drehen Sie die Kontermutter die sich auf dem Gewinde der Einstellschraube befindet, bis zum Anschlag im Uhrzeigersinn�
Wiederholen Sie den Vorgang bei Bedarf am anderen Rad�
Tipp: Betätigen Sie vor der endgültigen Fixierung der Kontermutter einige Male
den Bremshebel, um die korrekte Einstellung der Bremse zu überprüfen� Ggf�
müssen Sie den Vorgang wiederholen, da die Einstellung einige Erfahrung erfordert�
8.3 Reinigungen
MINY ist mit einer widerstandsfähigen Kunststoffbeschichtung versehen� Sämtliche Teile können mit Seifenlauge und einem weichen Schwamm gereinigt
werden� Vermeiden Sie aggressive oder scheuernde Mittel, da hierdurch die
Oberfläche der Kunststoffbeschichtung beschädigt werden kann� Zur Desinfektion können alle für dieses Anwendungsgebiet üblichen Desinfektionsmittel
eingesetzt werden�
Deutsch
Desinfektion
Zur Desinfektion verwenden Sie bitte Mittel, die auf Wasserbasis hergestellt sind,
wie z� B� Terralin, Quartamon Med oder Sagrotan Original Konzentrat� Bitte beachten Sie dabei die vom Hersteller vorgegebenen Anwendungshinweise� Kunststoffteile pflegen Sie am besten mit einem handelsüblichen Kunststoffreiniger
(beachten Sie bitte die Produktinformationen des Reinigungsmittels)�
8.4 Wartungsintervalle
MINY muß regelmäßig auf Funktion und Beschädigung in Abhängigkeit vom Nutzungsgrad, jedoch mindestens einmal im Jahr, durch einen Fachhändler vor Ort
oder von uns überprüft werden� Die notwendigen Prüfungen entnehmen Sie bitte
dem Serviceplan auf Seite 25 dieser Bedienungsanleitung�
WA RT UN G / PF LEG E 19
Page 20
8.5 Nutzungsdauer
Der MINY ist bei regelmäßiger Wartung für eine Nutzungsdauer von 5 Jahren
ausgelegt� Bei entsprechender Pflege und Wartung ist der MINY auch viel länger
gebrauchstüchtig�
9. Transport / Transportsicherung / Treppensteigen
Für den Transport des MINY-Sitzschalenuntergestells in Behindertentransportkraftwagen (BTW) ist ausschließlich ein geprüftes und zugelassenes
Rollstuhl- und Personenrückhaltesystem zu verwenden� Für den Transport
im Kraftfahrzeug (KFZ) wird zusätzlich eine 4-Punkt Halterung benötigt�
Die korrekte Befestigung des Kraftknotensystems im jeweiligen Fahrzeug entnehmen sie der separaten Herstelleranleitung�
Hinweis: Benutzen Sie niemals den Rahmen oder den Rücken von MINY als
Befestigung der Transportsicherung!
Treppensteigen: Das Überwinden von Treppen oder hohen Bordsteinkanten ist
nur mit Hilfe von 2 Begleitpersonen auszuführen� Die Helfer dürfen nur an den
vorderen Rahmenrohren und der Rückenstrebe des Rahmens greifen, ohne den
MINY dabei anzuheben/zu tragen�
Der Kippschutz muss dafür eingefahren und gesichert werden� Beim Hinauffahren zieht der hintere Helfer den MINY über die Stufe� Der vordere Helfer
stabilisiert die Lage mit gleichmäßigem beidseitigen Drückens des MINY in die
Stufen� Beim Herunterfahren bremst der vordere Helfer, in dem er den MINY
gleichmäßig in die Stufen drückt� Der hintere Helfer hält an der Rückenstrebe
dagegen, sichert und hält ihn in der richtigen Position� Um Beschädigungen der
Reifen vorzubeugen, den MINY langsam über die Stufen abrollen lassen�
10. Sicherheitshinweise
Sie sind für die Sicherheit Ihres Kindes verantwortlich� Die Sicherheit Ihres
Kindes könnte beeinträchtigt werden, wenn Sie diese Hinweise nicht befolgen�
Dennoch können nicht alle möglicherweise eintretenden Bedingungen und unvorhersehbaren Situationen abgedeckt werden� Vernunft, Vorsicht und Umsicht
sind Faktoren, die dieses Produkt nicht mitbringen kann; sie werden bei der
Person vorausgesetzt, die das Produkt bedient� Diese Person sollte sämtliche
20 TRANSPORT / TRANSPORTSICHERUNG / TREPPENSTEIGEN
Page 21
Instruktionen verstehen� Sie sollten jeder Person, die das Produkt und zugehöriges Zubehör benutzt, die Bedienung erklären� Wenn Anleitungen unverständlich
und nähere Erklärungen erforderlich sind oder wenn Sie weitere Fragen haben,
setzen Sie sich mit Ihrem Fachhändler vor Ort oder mit uns in Verbindung�
MINY ist nur für den bestimmungsgemäßen Gebrauch zugelassen�
Um Stürze und gefährliche Situationen zu vermeiden, sollten Sie den Umgang mit ihrem neuen Schieberollstuhl MINY erst auf ebenem Gelände und
mit einer notwendigen Begleitperson üben�
Erforschen Sie die Auswirkungen von Schwerpunktverlagerungen auf das
Verhalten mit sichernder Unterstützung eines Helfers�
Die maximale Belastbarkeit des MINY beträgt 60 kg (inkl� Nutzergewicht
und Sitzschale mit Zubehör)�
Sitzeinheiten dürfen nur in den vorgegebenen Blickrichtungen auf MINY
montiert werden�
Das Straßenuntergestell MINY ist für die interco-Sitzschalenmodelle
MAGICLINE, MAGICLIGHT, ORTHOLIGHT und ERGOLINE geeignet�
Achten Sie stets darauf, dass die Sitzschale fest mit dem Untergestell verbunden und mit der Rastereinheit gesichert ist�
Achten Sie immer darauf, dass die Verriegelung des Trapezadapters eingerastet ist und sich die Sitzschale nicht vom Untergestell ziehen lässt�
Achten Sie stets darauf, dass die die beiden Zugschnäpper der Rückenverstellung in aufgeklapptem Zustand von MINY eingerastet sind, so dass ein
versehentliches Zusammenklappen zuverlässig verhindert wird�
Achten Sie stets darauf,dass der Kippschutz sich in ausgefahrener Position
befindet und durch Zugschnäpper gesichert ist, so dass ein versehentliches Einfahren verhindert wird
Achten Sie bei der Ausführung mit Steckachsen vor Gebrauch darauf, dass
sich diese ordnungsgemäß in eingerastetem Zustand befinden� Bei Veränderungen des Radstandes wenden Sie sich stets an Ihren Fachhändler
oder an interco�
Um Verletzungen zu vermeiden, greifen Sie zum Heben nur an den angegebenen Stellen an (siehe Kapitel 9)�
Greifen Sie bei Verstellvorgängen nicht in bewegliche Teile� Es könnte
sonst zu Quetschungen oder Einklemmen Ihrer Finger kommen�
Nach allen Einstellarbeiten die zuvor gelösten Verbindungen wieder gut
schließen�
Unterziehen Sie sämtliche Verbindungen der MINY einer regelmäßigen
Sichtkontrolle�
Konsultieren Sie im Zweifelsfall Ihren Fachhändler�
Deutsch
SICHERHEITSHINWEISE 21
Page 22
Wenden Sie sich stets an Ihren Fachhändler oder an interco, wenn Sie Fragen zu MINY haben�
Benutzen Sie zum Ein- oder Aussteigen aus einem Sitzsystem nicht das
Fußbrett� Dieses sollte vorher weggeklappt oder abgenommen werden�
Sichern Sie MINY vor jedem Ein- und Aussteigen durch Betätigen der
Bremsen�
Sichern Sie vor Verstellen der Sitzneigung den Patienten vor dem Herausfallen�
Lassen Sie den Patienten niemals unbeaufsichtigt� Auch dann nicht, wenn
er durch Begurtung gesichert ist und die Bremsen festgestellt sind�
Bei sehr weitem Herauslehnen oder heftigen Bewegungen des Patienten
besteht u� U� die Gefahr des Umkippens�
MINY ist mit Sitzeinheit nur mit eingerasteten Feststellbremsen abzustellen�
Das Tragen von MINY mit montiertem Sitzsystem und darin sitzendem
Patient ist unzulässig!
Sitzschale und Schiebegriffe dürfen nicht zum Tragen verwendet werden�
Alle Rahmen- und Kunststoffteile nur mit milden Reinigungsmitteln säubern�
Kein Einkaufsnetz oder ähnliches an den Schieber hängen� Dies vermindert die Kippsicherheit�
Bitte beachten Sie die zudem folgenden Sicherheitshinweise:
Anbau von Zusatzteilen oder Veränderungen an MINY durch andere als den Hersteller sind nicht zulässig und können bei bekannt werden juristisch geahndet
werden� Achten Sie außerdem darauf, dass nur vom Hersteller angebotenes oder
genehmigtes Zubehör an MINY montiert wird� Durch Nichteinhaltung erlischt die
Gewährleistungspflicht der Fa� interco GmbH und es bestehen keine Haftungsansprüche mehr gegenüber dem Hersteller�
22 SICHERHEITSHINWEISE
Page 23
11. Mögliche Störungen
Beim Auftreten möglicher Funktionsstörungen (z� B� Bremsen, Gasdruckfeder,
Sitzschalenarretierung etc�) setzen Sie sich bitte mit Ihrem Fachhändler vor Ort
oder mit uns in Verbindung� Nur von interco autorisierte Fachhändler dürfen
eine Reparatur durchführen�
12. Wiedereinsatz und Entsorgung
Wiedereinsatz
MINY ist für einen Wiedereinsatz geeignet� Bevor er weitergegeben wird, müssen
alle notwendigen Reinigungs- und Wartungsarbeiten durchgeführt werden� Bei
einer Weitergabe ist unbedingt darauf zu achten, alle für den Gebrauch notwendigen Unterlagen (also auch diese Gebrauchsanweisung) mitzugeben�
Entsorgung
Wenn MINY ausgedient hat, erkundigen Sie sich bei Ihrem ortsansässigen Entsorgungsunternehmen über die Entsorgungs- und Recyclingvorschriften�
Deutsch
WIEDEREINSATZ UND ENTSORGUNG 23
Page 24
13. Konformitätserklärung
EG-Konformitätserklärung für Medizinprodukte
Name des Herstellers: interco GmbH
Gesellschaft zur Planung und Vertrieb von
Rehabilitationshilfen mbH
Adresse des Herstellers: Im Auel 50
53783 Eitorf
Wir erklären hiermit, dass das Produkt
Artikelbezeichnung: M I N Y ® SB 30-40 (Art�-Nr� 77010-77011)
Ausführung: Sitzschalenuntergestell mit Sitzkantelung
Kommission: Serienfertigung mit Ausstattung gem� Definition
den einschlägigen Bestimmungen der nachstehenden Richtlinie entspricht:
Richtlinie 93/42/EWG über Medizinprodukte, Anhang I und VII
Eitorf, den 02� Mai 2012
Michael Markwald
Geschäftsführer
24 KONFORMITÄTSERKLÄRUNG
Page 25
14. Garantie
In Ergänzung zu den allgemeinen Geschäftsbedingungen gewähren wir auf das
von uns gelieferte Produkt MINY eine Garantie von 1 Jahr� Nach Einsendung der
Garantiekarte gewähren wir Ihnen zusätzlich ein weiteres Jahr Herstellergarantie, so besteht dann eine Garantiezeit von insgesamt 2 Jahren� Unbrauchbare
oder schadhafte Teile werden innerhalb der Gewährleistungsfrist repariert oder
unentgeltlich ersetzt� Ausgeschlossen hiervon sind entwicklungsbedingte Änderungen sowie Verschleißteile (Gasdruckdämpfer, Räder und Reifen)�
Für Schäden aufgrund von Kombinationen unseres Produktes mit Fremdprodukten jeglicher Art, die unter Umständen erhebliche Gefahren in sich bergen,
können wir keine Haftung übernehmen� Ausgenommen hiervon sind nur ausdrücklich von unserem Hause freigegebene Produkte anderer Hersteller�
Weiter ausgeschlossen sind Mängel, die aufgrund natürlichen Verschleißes,
übermäßiger Beanspruchung, gewaltsamer und vorsätzlicher Beschädigung
sowie nicht bestimmungsgemäßer Verwendung auftreten�
Technische Änderungen bleiben vorbehalten�
Deutsch
GARANTIE 25
Page 26
15. Serviceplan
Hinweis: Die Wartung sollte im Turnus von 12 Monaten erfolgen!
Pos. Bereich Prüfung
1 Rahmen
2 Trapezadapter
3 Lenkrad
4 Antriebsrad
5 Bremsen
Verstellbarkeit
6
Gasfedern
Sitzkantelung
Faltmechanis-
mus
Rückenwinkelverstellung
Schiebegriff
Einstellung /
Funktion
Rahmen
Kippsicherung
Bereifung
Reifendruck
Laufverhalten
der Räder
Lenkradgabel
Befestigung
am Rahmen
Bereifung
Reifendruck
Laufverhalten
der Räder
Steckachsen
Trommelbremse
Funktionstest
1. Stufe
Funktionstest
2. Stufe
Funktionstest
3. Stufe
Bowdenzug
Beschädigungen
Schraub-
verbindungen
Funktionsprüfung
Faltmechanismus
Arretierung
Funktionsprüfung
Höhenverstellung
Arretierung
in Ordnung Beschädigungen
/ Verformungen
Austausch/
Ersatz
26 SERVICEPLAN
Page 27
Pos. Bereich Prüfung
7 Schraub-
verbindungen
8 Optionen
9 Optik
(Sichtprüfung)
Lack
Sauberkeit
Typenschild
GARANTIEKARTE
Einstellung /
Funktion
Abdeckkappen
vorhanden
Radschutz
Speichenschutz
Mittelfußbank
in Ordnung Beschädigungen
/ Verformungen
Austausch/
Ersatz
Deutsch
Bei Einsendung dieser Karte gewähren wir auf Ihren MINY® eine erweiterte Garantie
von insgesamt 2 Jahren. Bitte füllen Sie diese Garantiekarte sorgfältig und vollständig
aus und senden Sie diese an uns zurück – vielen Dank.
Kostenträger/Krankenkasse:
Ort des Kostenträgers:
Seriennummer:
Lieferdatum:
Name des Patienten:
Straße:
PLZ/Ort:
Telefon*:
E-Mail*:
* freiwillige Angaben
Page 28
Notizen
ANTWORTKARTE
ABSENDER
Name
Straße
PLZ/Ort
Bitte
ausreichend
frankieren !
ANTWORT
interco GmbH
Im Auel 50
53783 Eitorf - Germany
Page 29
Contents
1. Introduction � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 30
2. Rating plate � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 30
3. Miscellaneous � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 31
4. Intended use / Field of application � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 31
5. Features / options / adjustments � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 32
6. Technical Data� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 36
7. Operation and Assembly � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 37
7�1 Attaching the seat shell � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 37
7�2 Adjusting the inclination of the seat shell (tilt-in-space mechanism) � � � � 38
7�3 Adjustment options for the push bar � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 39
7�4 Folding mechanism for transporting the MINY � � � � � � � � � � � � � � � � � � � � � � � 41
7�5 Unfolding the MINY � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 42
7�6 Drum brake-enabled back wheels � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 42
8. Maintenance and care � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 43
8�1 Checking the tyre pressure � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 43
8�2 Adjusting the parking brake� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 44
8�3 Cleaning � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 45
8�4 Service Intervals � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 45
8�5 Service life � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 45
9. Transport / Transportation lock / Stair climbing � � � � � � � � � � � � � � � � � � � � 46
10. Safety instructions � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 46
11. Possible disturbances � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 48
12. Reuse and disposal � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 48
13. Declaration of Conformity � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 49
14. Warranty � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 50
15. Service manual � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 51
English
29
Page 30
1. Introduction
Congratulations, you have chosen the MINY seat unit frame by interco GmbH�
In order to ease the handling of the product for you, we described the application
of the different components in the following user manual� Please be appreciative of the fact that we also describes parts that might not be found in on your
product� Most important is the individual fitting to the patient’s needs� In order
to satisf y most claims, the list of described items is a little more comprehensive�
Please read the parts that apply to your specific model carefully and keep the
user manual for later consulting� For further questions please contact us or your
spezialised dealer�
MINY is the street undercarriage for the interco seat unit range and offers a
variety of adjustment possibilities� The inclination of the seat unit can be continuously adjusted via gas spring� Pneumatic tyres and drum brakes supplied as
standard ensure a high degree of safety and comfort� At the front, MINY features
swivel wheels so that it is extremely manoeuvrable and par ticularly easy to push�
MINY can be folded up easily and quickly for transportation and it fits into any
car boot�
The MINY street undercarriage is suitable for all interco seat units featuring a
trapezoidal adaptor� MINY has been especially designed for outdoor use� Due to
the pivoting front wheels the device is also easy and convenient to use indoors�
For safety reasons, driving with grip tires should be avoided when knee brakes
(optional) are missing�
2. Rating plate
The rating plate (Fig� 1) is located
on the rear connecting tube of the
base frame� The rating plate provides the following information:
Product name
Article number
Unique serial number (to be
quoted in the event of a complaint or when asking questions about the product)
30 INTRODUCTION
1
Page 31
Size of the rear wheels
Seat width size
Maximum user load
CE marking
3. Miscellaneous
The product has been tested in a temperature range of -20 °C to +60 °C (-4 °F to
+140 °F)� Colour differences between individual parts cannot always be avoided�
Unfortunately, any claims referring to this fact cannot be admitted� Please understand that improper handling or differences in the fabric colours, as described
above, are no basis for a justified claim� A regular maintenance of all metal parts
of the wheelchair, in particular the chrome parts, is necessary to preserve its
high-grade appearance� Conventional cleaning products are sufficient for this
purpose� Small repair sets for damages to the frame’s paintwork are available at
a specialised dealer� The extremities of the axle have to be cleaned and slightly
lubricated about every fourth week�
4. Intended use / Field of application
When supplying children with seat units and modular seating systems, undercarriages for indoor and/or outdoor use are compulsory� They increase the mobility
and make the transport of the insured person possible� Therefore, the purpose
of all undercarriages – in particular MINY – always is the reception of a seat unit�
English
Indication in conjunction with a seat shell:
Infantile cerebral palsy
Myelodysplastic syndrome
Muscular dystrophy
Various clinical pictures with scoliotic spinal deformities
Contraindication:
none known
INTENDED USE / FIELD OF APPLICATION 31
Page 32
5. Features / options / adjustments
Modules (Fig. 2)
Push bar (1)
Back (2)
Trapezoidal adapter unit (3)
Rear wheels (4)
Pivoting front wheels (5)
Undercarriage frame (6)
Leg rest system (7)
2
1
2
4
3
The basic configuration includes:
Operating Guidelines
aluminum base frame, slightly
abducted version
adapter receptacle, trapezoidshaped for Interco seat shells,
depth-adjustable - tilt-in-
5
7
space mechanism using gaspressure springs, 300 N
back angle adjustment up to 30° with perforated plate
tilt-in-space mechanism using gas-pressure springs up to max� 35°
push bar with incremental adjustment, height- and angle-adjustable
Tilting mechanism 2 in 1 (tilting protection and support)
12˝, 16˝, 22˝ or 24˝ rear wheels with quick-release axle, drum brake and
aluminum grip rings
pneumatic tires or solid tires
standard front wheels in various sizes
adjustable seat height and seat depth
individual color selection from the entire RAL range
6
MINY additional options include:
Height-adjustable ALULINE leg rest system with incrementally adjustable
holder and anti-slip overlay
Center leg rest system with incrementally adjustable holder, foot plate
foldable up and back, and anti-slip overlay
drum brake wheels with parking brake handle
various spoke protectors
knee lever brake system
clothing guard / wheel protectors
32 F EAT URE S / OP TI ON S / ADJ US T ME NT S
Page 33
The mounted adapter receptacle, trapezoid-shaped is standard on all undercarriages by Interco GmbH� This makes it possible to mount any Interco seat shell
with a trapezoidal adapter on various undercarriages by Interco GmbH�
The adapter receptacle, trapezoidshaped mounted on the undercarriage essentially consists of 3 functional groups (Fig� 3):
Mounting plate with the guide
3
1
3 4
2
bushings compatible with the
seat shell interface (1)
Spring-loaded catch mechanism for securing the seat shell to be mounted
and keeping it in place (2)
Receptacle unit (centered) for mounting and attaching the center leg rest
system with incrementally adjustable holder (3)
Side mounting units for assembling and attaching the ALULINE leg rest
system with incrementally adjustable holder (4)
Note: Please make sure that the interface system has been adjusted correctly
in each individual case� This can be determined by ensuring that the seat shell
interface is flush against the front edge on the adapter receptacle, trapezoidshaped, and the spring-loaded catch mechanism snaps completely into place!
Centered leg rest system:
The centered leg rest is factory-mounted with your order� Subsequent changes
are possible for individual customization�
English
Adjustment options:
The centered leg rest system has various adjustment options for optimal customization:
a) Vertical inclination adjustment
range
4
In order to adjust the centered leg
rest (Fig� 4), proceed as follows:
Activate the parking brakes
Loosen the screw connections on the centered leg rest
by turning the clamp levers
F EAT UR ES / OP T I ON S / A DJU ST ME NT S 33
Page 34
counter-clockwise until the top piece becomes loose�
Move the centered foot rest into the desired angle�
Hold the centered foot rest in the desired
angle
with one hand and secure it
in place by tightening the corresponding clamp lever with the other hand�
Deactivate the parking brake, as appropriate
b) Foldable back
The foot plate is folded up and back
5
by hand�
c) Height and depth adjustment
Disengage the clamping lever
(Fig� 6) on the clamping block of
the foot rest and set the appropriate length of lower leg� To adjust
the depth (thigh length) undo the
screw connection (Fig� 7) below the
6
seat adapter� Tighten all the screws
again when adjustment has been
completed�
Knee lever brake (air brake)
Sometimes it is necessary for a
wheelchair to have an additional
brake system to deal with any
difficulties arising from dimin
7
ished braking capacity, e�g� due to
conditions on the ground (sloped
surfaces) or in the case of selfpropelled wheelchairs� Knee le
ver brakes are used in addition to
parking brakes� These are factorymounted and adjusted with your order� Adjustment of the knee lever brake should be checked frequently because
of the different basic setting compared to the factory setting (e�g� tire pressure)!
34 FE AT U R ES / O PT IO NS / A DJU ST ME NT S
Page 35
Tilting mechanism and protection
Tilting mechanism 2 in 1 (tilting
protection and support)� Sliding
and lockable with locking pins�
Pull out the spring-loaded catch
mechanism and push in the tilt
stop system in order to use it as a
tilt assist device (Fig� 8)� Make sure
you hear the spring-loaded catch
mechanism snap into place and
check to make sure it is secure�
Note: In this position there is no
protection against tilting!
8
To prevent tilting, the tilt stop system must have snapped into place in the ex
tended position�
Note: The tilt assist function is restricted because it can move in again!
Use as a tilt assist device:
Pull back the push bars slightly and at the same time step on the tilt assist
device� As a result you can tilt the undercarriage onto the rear wheels without
any great effort� In this way you can easily overcome obstacles when traveling
forward or backward�
Note: The user must be physically capable of holding the undercarriage together
with the seat shell and occupant securely!
Tip: Always pay attention that the tilting protection wheels together with the two
small wheels point towards the ground when a patient is sitting in the system�
-
English
F EAT UR ES / OP T I ON S / A DJU ST ME NT S 35
Page 36
6. Technical Data
Weight, including wheels
in the basic configuration
(without leg rest)
Frame width without
attachments
(measured in abduction)
Seat width 30 cm 35 cm 40 cm
Seat height adapter
min.- max.
Seat height from foot rest
min.-max.
Overall width
(with wheel camber)
Max. length without
push bar (24 ˝ wheels)
Height / length folded 52 / 79 cm 52 / 79 cm 52 / 79 cm
Height to top adapter plate
mi n. - m ax .
Height of push bar
min.- max.
Seat shell inclination angle -5° to 30° -5° to 30° -5° to 30°
Leg rest holder to seat
area (adapter plate) -
incremental adjustment
Gripping wheel diameter 48 cm (22˝-wheels) · 53 cm (24˝-wheels)
Turning radius approx. 92 cm (22˝-wheels)
Max. load 60 kg 60 kg 60 kg
Wheel camber 6° 6° 6°
MINY SB 30 MINY SB 35 MINY SB 40
approx.
16,5 kg
44 cm 49 cm 54 cm
23-30 cm 23-30 cm 23-30 cm
25-39 cm 15-39 cm 7-39 cm
50 cm
(+ 5 cm)
75 cm
(78 cm)
46 - 48 cm 46 - 48 cm 46 - 48 cm
98 - 110 cm 98 - 110 cm 98 - 110 cm
0° to 90° 0° to 90° 0° to 90°
approx.
17,0 kg
55 cm
(+ 5 cm)
75 cm
(78 cm)
approx.
18,0 kg
60 cm
(+ 5 cm)
75 cm
(78 cm)
Materials used
Component Material Corrosion protection
Frame High-strength Powder coated
Push bars aluminum tubing Powder coated
Adapter plate Aluminum Powder coated
Fasteners Steel Galvanized
36 TECHNICAL DATA
Page 37
Admissible tyre pressure
Wheel type Tyre pressure (bar) maximum
Front swivel wheels 2,5
Rear wheels 12˝ 2,5
Rear wheels 16˝ 2,5
Rear wheels 22˝ 4,0
Rear wheels 24˝ 4,0
Important! With pneumatic tires, always change the tire if it has a worn profile,
has developed cracks or is damaged�
Static stability
Static stability uphill* max. 10°
Static stability downhill* max. 10°
Static stability to the side* max. 10°
Max. obstacle height* 10 cm
* Depends on the settings of the wheelchair and on the user‘s posture and
physical abilities
Tools required for adjustment and assembly
All adjustments Open-ended wrench (8 mm)
7. Operation and Assembly
7.1 Attaching the seat shell
The seat shell is attached to the
adapter receptacle, trapezoidshaped (Fig� 9) on the undercar
riage with the trapezoidal adapter
and secured in place with the two
spring-loaded catch mechanisms�
First, apply the parking brakes to
prevent MINY from accidentally
rolling away�
9
-
English
OPERATION AND ASSEMBLY 37
Page 38
First, extend the spring-loaded
catch mechanisms (Fig� 10) and
10
turn them 90 degrees� Set the back
end of the seat shell interface on
the front side of the adapter receptacle, trapezoid-shaped; then slide
the seat shell until it stops at the
back and secure it with the springloaded catch mechanisms (rotate
through 90 degrees so you hear it
snap into place)� Finally, check the
seat shell and the seat shell locking system to ensure they are secure�
Removing the seat shell
First, extend the spring-loaded
catch mechanisms and turn them
90 degrees� Then slide the seat
shell forward and remove it (Fig� 11)�
7.2 Adjusting the inclination of the
seat shell (tilt-in-space mechanism)
Due to inclination adjustment of the
seat shell the stability of the MINY
is only guaranteed if the tilt stop
system is extended�
The MINY is equipped with a gaspressure spring for the inclination
of the seat shell� In order to adjust
the inclination of the seat shell,
proceed as follows:
Activate the parking brakes
Pull the gas-pressure spring
release lever (Fig� 12) mounted
to the right of the push bar frame�
11
12
38 OPER ATION AND ASSEMBLY
Page 39
Adjust the inclination of the seat shell by pulling the push bar up or pressing it down while pulling on the gas-pressure spring release lever�
Let go of the release lever to lock the seat shell into the adjusted inclination angle�
Deactivate the parking brake, as appropriate
Important: Never pull the release lever without a firm grip on the push bar if a
patient is seated in the wheelchair�
7.3 Adjustment options for the push bar
The push bar has various adjustment options� This makes it possible to achieve
optimal customization to the person being pushed� The following adjustment
options are possible:
7.3.1 Adjusting the angle of the top
piece of the push bar (with
13
incremental adjustment only)
In order to adjust the angle of the
push bar (Fig� 13), proceed as follows:
Activate the parking brakes
Loosen the screw connec-
2
tions on the right and left
ratchet joints on the push bar
(1) by turning the clamp levers
counter-clockwise until the
top piece of the push bar becomes loose�
Move the push bar into the desired angle (2)�
Hold the push bar in the desired position with one hand and secure it in
place by tightening the corresponding clamp lever with the other hand�
Secure the screw connection on the other side as well by tightening the
clamp lever�
When tightening the ratchet joints make sure that the teeth are engaging
properly�
Deactivate the parking brake, as appropriate
7.3.2 Adjusting the height of the push bar unit
The height of the push bar always needs to be adjusted when it is necessary to
customize the MINY to the person being pushed or if the inclination of the seat
shell has been changed�
English
1
OPERATION AND ASSEMBLY 39
Page 40
In order to adjust the height of the
push bar (Fig� 14), proceed as follows:
First, loosen the quick-release
fasteners (1) on the fork tubes
14
2
by opening the two quickrelease levers outwards�
Then adjust the push bar to
the desired height (2)� To do
1
this, pull or press the push bar
to the desired height�
Secure the push bar in position by tightening the quick-release connectors� To do this, tilt the lever on
the quick-release fasteners back in�
If the clamping pressure is not sufficient (push bar not secured in place), then
turn the screw across from the quick-release fastener clamp lever (with le
ver in open position) counter-clockwise, until sufficient clamping pressure is
achieved by closing the clamp lever� Repeat this step, as necessary�
7.3.3 Adjusting the inclination of the back unit with push bar
(Here, the back unit, including push bar, is folded back�)
In addition to the adjustment options described above, it is also possible to swivel
the push bar backwards by up to 30° (in 5° increments) (Fig� 15)�
-
This can become necessar y, for example, if a seat shell is being used
with a seat angle of more than 90°�
This enables the gap between the
back of the seat shell and the push
bar to be as uniformly small as possible� This adjustment option is not
intended for individual customization to the person being pushed�
In order to adjust the inclination of
the push bar, proceed as follows:
Loosen the spring-loaded locking system for the folding mechanism on the
push bar by pressing down on the central cable system (1) connecting the
two perforated plates to the bottom of the two back posts and simultaneously swiveling the push bar backwards (2)�
40 OPERATION AND ASSEMBLY
15
2
1
Page 41
Then it is possible to shift the back unit including the push bar backwards
(up to 30 degrees max�)�
7.4 Folding mechanism for transporting the MINY
The MINY is equipped with a folding mechanism in order to make transport easier�
The back unit including push bar is folded forward; it is also possible to remove
the back wheels� This greatly condenses the size of the wheelchair for transport�
7.4.1 Folding up the MINY
In order to fold up the MINY, proceed as follows:
Remove the seat shell (see Section 7�1)
Loosen the height adjustment mechanism on the push bar (see Section 7�3�2)
Loosen the screw connections on the push bar angle adjustment mechanisms on the right and left side of the push bar (see Section 7�3�1)
Loosen the spring-loaded locking system for the folding mechanism on the
push bar (Fig� 16) by pressing down on the central cable system connect
ing the two perforated plates
to the bottom of the two back
posts and simultaneously
16
swiveling the push bar forward
until the back together with the
push bar comes into contact
with the top frame of the MINY�
Then remove the back wheels�
To do this, raise the MINY
slightly so that the back wheel
to be removed is no longer in
contact with the ground�
Grasp the spokes on the back
wheel and use your thumb to
17
press the button located at the
center of the wheel axle (Fig� 17)�
Keep the button pressed down
and pull the wheel out of the
axle receptacle� Make sure that
the brake has been deactivated
on the wheel being removed!
Repeat the same steps with
the second back wheel�
The MINY is now ready for transport�
-
English
OPERATION AND ASSEMBLY 41
Page 42
7.5 Unfolding the MINY
In order to unfold the MINY, proceed as follows:
First, check to ensure that the MINY parking brake is deactivated�
Pick the MINY up by the back end�
Grasp the spokes on one of the back wheels and use your thumb to press
the button located on the wheel axle�
Keep the button pressed down and slide the wheel back into the axle receptacle on the frame�
Release the button and check to ensure that the wheel is secure� Make
sure that the wheel can no longer be pulled off!
Attention: Do not press the button while performing this check�
Repeat the same steps with the other back wheel�
Fold the push bar unit backward until it audibly clicks into place�
Then secure the pivoting top piece of the push bar into position, as described above (see Section 7�3�2)�
Then adjust the push bar to the desired height� To do this, pull the push bar
to the desired height�
Secure the push bar in position by tightening the quick-release connectors,
as described above (see Section 7�3�2)�
If the clamping pressure is not sufficient (push bar still loose), then proceed as described above (see Section 7�3�2)�
Mount the seat shell
7.6 Drum brake-enabled back wheels
The MINY is equipped with two parking drum brakes on the two back wheels, which
can be activated independently of each other� The brake levers are equipped with a
three-level ratchet mechanism, which provides for varying levels of braking action�
7.6.1 Activating the parking brake
In order to activate the parking
18
brake, proceed as follows:
Engage both brake handles on
the push bar (Fig� 18)� Make
sure that the brake handle
does not return to the starting
position (locking mechanism
will click audibly into place);
otherwise the parking brake
has not been activated�
42 OPERATION AND ASSEMBLY
Page 43
Check to make sure that the brake is indeed activated by attempting to
push the MINY�
Attention: If the braking action is not sufficient, then have the brakes readjusted by your medical supplies dealer or readjust them yourself, as
described in Section 8�2�
You can also use the parking brakes for better control of the wheelchair on
descents� In such cases, engage the parking brake, as needed, by pressing
it into the first or second ratchet position only�
7.6.2 Deactivating the parking brake
In order to deactivate the parking
brake (Fig� 19), proceed as follows:
Deactivate the locking mechanism
by activating the ratchet lever and
allowing the brake lever to glide
back into the starting position� You
may need to release the ratchet lever further by pulling slightly on the
brake lever before the brake can be
deactivated�
19
8. Maintenance and care
The following section contains some instructions regarding the maintenance of
the MINY seat unit wheelchair� For repairs and maintenance or if you have any
questions about MINY, please always contact your specialist dealer�
After a repair the specialist dealer must conduct a performance test and confirm
that the MINY is in a condition that is safe for use�
8.1 Checking the tyre pressure
MINY features pneumatic tyres as standard� In order to keep rolling resistance to
an absolute minimum, you should check the tyre pressure at regular intervals�
The tyres are standardly equipped with automobile valves, so you can check the
pressure by using the tyre gauge at your local petrol station� The required filling
pressure is printed on the tyres and is also specified in Section 6 (“Admissible
tyre pressure”) of these instructions�
English
MAINTENANCE AND CARE 43
Page 44
To check the tyre pressure, please proceed as follows:
Apply the parking brake (see section 7�8�1)
Unscrew the valve cap from the valve by turning it anti-clockwise
Press the tyre gauge nozzle firmly onto the valve
Correct the tyre pressure to the specified value
Remove the tyre gauge nozzle from the valve
Screw the valve cap onto the thread of the valve (clockwise)
Repeat the operation until you have checked all tyres
If necessary, release the parking brake (see section 7�8�2)
Important: Depending on the version, the front and rear wheels require different
tyre pressures�
8.2 Adjusting the parking brake
Tool: Size 8 spanner
Prerequisite: Insufficient braking power of the parking brake; MINY can be
pushed even though the parking brake is applied�
To adjust the parking brake, proceed as follows:
Make sure that the parking brake is not applied; if necessary, release the
parking brake (see section 7�8�2)
The Bowden cables of the parking brakes are routed through an adjusting
bolt before the brake backing plates, which allows an adjustment of the
braking power (Fig� 20)
By turning this bolt anticlockwise, the brake cable is
20
brought under greater
tension, pre-tensioning the
brake� The adjusting bolt is
secured by a nut
Before adjusting the brake,
release the securing nut by
turning it to the left
(depending on the version,
a size 8 spanner may be required)
44 MAINTENANCE AND CARE
Page 45
Next, turn the adjusting bolt anti-clockwise until it becomes more difficult
to turn the wheel� To check, lift the MINY on one side and turn the respective wheel with your other hand
Then, turn the adjusting bolt clockwise until the wheel which has to be
adjusted runs freely again
Turn the counter nut located on the thread of the adjusting nut clockwise
as far as it will go
If necessary, repeat the procedure for the other wheel�
Advice: In order to check the adjustment of the brake, pull the brake lever several
times before finally fastening the counter nut� If necessary, you have to repeat
this operation, as some experience is required to carry out the adjustment�
8.3 Cleaning
MINY features a robust plastic coating� All parts can be cleaned with soap suds
and a soft sponge� Avoid aggressive agents or abrasives as the surface of the
plastic coating may be damaged� To disinfect MINY, any conventional disinfectant can be used�
Disinfection
Please use a water-based agent for disinfection, e�g� Terralin, Quartamon Med
or Sagrotan Original concentrate� Please observe the manufacturer’s instructions for use when doing so� It is best to clean plastic parts with a commercially
available plastic cleaner (please observe the product information for the cleaning agent)�
English
8.4 Service Intervals
MINY needs to be checked for functionality and defects by a specialist dealer
or us regularly or according to usage, but at least once a year� The neccessary
checks are listed in the service plan on page 51 of this user manual�
8.5 Service life
Provided maintenance is performed regularly, the MINY is designed for a service
life of 5 years� With appropriate care and maintenance the MINY will also be fit
for use for a much longer period�
MAINTENANCE AND CARE 45
Page 46
9. Transpor t / Transportation lock / Stair climbing
To transport the MINY undercarriage in handicapped transport vehicles, a certified
and approved wheel chair restraint system should be used� For transport in cars,
an additional 4-point occupant restraint system is needed� Please consider the
seperate manufacturer‘s user manual for correct fixing of the restraint systems�
Note: Never use the frame or the back of MINY for transport fastening!
Stair climbing: Overcoming stairs or curbs should be done with two people as-
sisting� The assistants should grab the frame tubes and the rod on the back of
the frame without lifting MINY�
The tilting mechanism has to be retracted and secured� When going up, the back
assistant should pull MINY up while the front assistant stabilises the position
by pushing both sides downward� When going down, the front assistant should
decelerate MINY by pushing both sides downwards while the back assistant keeps
the system in position by holding the back rod�To avoid damages of the wheels,
move MINY slowly over the curbs�
10. Safety instructions
You are responsible for your child’s safety� Your child’s safety may be affected if
you do not follow these instructions� Nevertheless, not all conditions that could
possibly happen and all unpredictable situations can be covered� Common sense,
caution and prudence are factors this product cannot possess; they are required
from the person using this buggy�
The person using this wheelchair and the accompanying accessories should
understand all instructions� He/she should explain how this buggy is operated
to any person using this buggy and the accompanying accessories� Should the
instructions be not clear and more precise explanations needed or should any
further questions arise, contact your local specialised dealer or us�
MINY is only authorised for intended usage�
To avoid downfalls and dangerous situations, you should practise the use of
your MINY on even surfaces and with the neccesary assistance�
Assisted by a second person, you should examine the effects on the performance of the MINY if the centre of gravity is shifted�
46 TRANSPORT / TR ANSPORTATION LOCK / STAIR CLIMBING
Page 47
The maximum load for MINY is 60 kg (incl� weight of user and seat shell
incl� options)�
Seat units are only to be assembled to the MINY in the indicated directions
of sight�
The street undercarriage MINY is suitable for the interco seat units
MAGICLINE, MAGICLIGHT, ORTHOLIGHT and ERGOLINE�
Take care to always make sure that the seat unit is closely attached to the
undercarriage and secured by the locking unit� Take care to always make
sure that the locking of the trapezoidal adaptor is engaged and that the
seat unit cannot be removed from the undercarriage�
Take care to always make sure that the two spring-loaded catch mechanisms of the back recline are engaged if the MINY is used so that it may not
fold up unintentionally�
Always make sure the tilt stop system is in the extended position and
secured by spring-loaded catch mechanisms so that it cannot retract accidentally�
Before using the version with floating axles, take care to make sure that
the floating axles are correctly engaged� To change the wheel base, always
consult your specialist dealer or interco�
When lifting MINY, only touch the indicated parts to avoid any injuries (see
Section 9)�
Do not touch the movable parts when adjusting something� Otherwise your
fingers might be squashed or become trapped�
When finished with all adjustments, take care to lock all joints released before�
Take care to regularly check all joints of MINY�
If necessary, consult your specialised dealer�
Should you have any questions concerning MINY, always contact your specialised dealer or interco�
Do not use the footplate to get in or out of a seating system� The footplate
should be folded down or removed beforehand�
Secure the MINY by applying the brakes before getting in or out�
Secure the patient against falling out before adjusting the seat tilt
Never leave the patient unattended; not even when the patient is secured
by a seat belt and all brakes are locked�
Should the patient lean out too far or move too violently, there may be a
danger of tipping over�
When the MINY with seat unit is static, the parking brakes should always
be applied�
Do not carry the MINY when the seating system is attached and a patient
seated within!
English
SAFE TY INSTRUCTIONS 47
Page 48
Seat shell and push bars should not be used for carrying�
Take care to clean all frame and plastic parts with mild cleaning agents only�
Do not hang any shopping bag or similar things to the handle� This heightens the danger of tipping over�
Please take note of the following safety instructions:
The attachment of additional parts or alterations to MINY which have not been
carried out by the manufacturer are forbidden and may be legally prosecuted
should they become known� Please also take care that the MINY is only equipped
with accessories supplied or approved of by the manu-facturer� In case of noncompliance, the warranty of interco GmbH expires and no further liability claims
against the manufacturer maintain�
11. Possible disturbances
Should any malfunctions appear (e� g� with the brakes, gas spring, seat unit locking etc�), please contact your local specialised dealer or us� Only specialist dealers
authorized by interco are allowed to perform repairs�
12. Reuse and disposal
Reuse
MINY is suitable for reuse� Before it is passed on, all the necessary cleaning and
maintenance activities must be performed� When it is handed over, make sure
it is accompanied by all the documentation necessary for use (including these
instructions for use)�
Disposal
When MINY has reached the end of its service life, make inquiries with your
local waste management company about the regulations concerning disposal
and recycling�
48 POSSIBLE DISTURBANCES
Page 49
13. Declaration of Conformity
EU Declaration of Conformity for Medical Products
Manufacturer’s name: interco GmbH
Gesellschaft zur Planung und Vertrieb von
Rehabilitationshilfen mbH
Manufacturer’s address: Im Auel 50
53783 Eitorf
Germany
We hereby declare that the product
Name of the product: M I N Y ® size 30-40 (art�-no� 77010-77011)
Design of the product: Undercarriage for seating systems with
tilt-in-space mechanism
Commission: Serial production with options
according to definition
complies with the relevant regulations of the following directive:
Directive 93/42/EWG on medical products, annex I and VII
English
Eitorf, 02 May 2012
Michael Markwald
Chief Executive
DECLARATION OF CONFORMIT Y 49
Page 50
14. Warranty
In addition to our General Terms and Conditions, we grant a warranty period of
1 year on the MINY products we supply� Within the warranty period, defective or
faulty parts will be repaired or replaced free of charge� This warranty does not,
however, cover modifications made during the course of product development�
We accept no liability for damage caused to our products in conjunction with
products of any kind manufactured by other companies unless these have been
expressly approved by us� Under certain circumstances, such combinations can
represent a considerable danger�
Faults owing to natural wear or excessive straining as well as damage caused
by excessive force and improper use are also excluded from this warranty� The
warranty expires if parts other than genuine interco replacement parts have been
used to carry out repairs� Certain bolts, nuts and spokes may become loose as
a result of constant use� Please tighten these periodically, or ask your specialist
dealer to do so for you�
Subject to technical alterations without prior notification
50 WARRANTY
Page 51
15. Service manual
Pos. Area Check
1 Frame
2 Trapezoidal
adaptor
3 Stearing wheel
4 Driving wheel
5 Brakes
Adjustment
6
range
Gas springs
tilt-in-space
mechanism
Folding
mechanism
Back angle
adjustment
Push bar
Adjustment /
functionality
Frame
Tilting support
Tires
Tire pressure
Running
performance
Steering wheel fork
Suspension
on frame
Tires
Tire pressure
Running
performance
Axle shaft
Drum brake
Functional test 1
Functional test 2
Functional test 3
Bowden wire
Damages
Bolt connection
Functional test
Folding mechanism
Arrester
Functional test
Height adjustment
Arrester
ok Damage/
deformation
Exchange/
replacement
English
SERVICE MANUAL 51
Page 52
Pos. Area Check
Adjustment /
functionality
7 Bolt
connections
Cover flaps in place
8 Options
9 Optics (Visual
inspection)
Paint
Cleanliness
Type label
Wheel guard
Spoke guard
Middle foot plate
ok Damage/
deformation
Exchange/
replacement
52 SERVICE MANUAL
Page 53
Notes
WARRANTY CARD
English
Upon submission in this card we will extend the warranty on your MINY® to cover a total
of 2 years. Please fill out this warranty card carefully and completely and return it to us.
Thank you very much.
Payer/Health Insurance Fund:
Location of the payer:
Serial number:
Delivery date:
Name of the patient:
Street:
Postal code/Place:
Telephone*:
Email*:
* Optional
Page 54
Notes
ANSWER CARD
SENDER
Name
Street
Postal code/Place
Please
be sure
to include
s u f fi c i e n t
postage!
RETURN ADDRESS
interco GmbH
Im Auel 50
53783 Eitorf - Germany
Page 55
Page 56
Gesellschaft für Planung und Vertrieb
von Rehabilitationshilfen mbH
Im Auel 50
53783 Eitorf
Germany
T. +49 2243 8807-0
F. +49 2243 8807-29
E. info@interco-reha�de
I. www�interco-reha�de
© interco GmbH, Eitorf, 2018
Stand März 2018
Technische Änderungen vorbehalten
Status as per March 2018
Subject to technical alterations
without prior notification
Zertifiziert nach
Certified as per
DIN EN ISO 9001:2015
Reg�-Nr� 73 100 357-1
DIN EN ISO 13485:2012
Reg�-Nr� 70 105 357-1
TÜV Hessen
interc o und Seat up you r Life! sind ein getragene M arken der inter co GmbH · interc o and Seat up you r Life! are reg istered tr ademarks of i nterco GmbH
Loading...
