Page 1
MAGICLINE®
MAGICLINE®
Bedienungsanleitung
Operating Guidelines
03 / 2018
Page 2
Bedienungsanleitung MAGICLINE®
Operating Guidelines MAGICLINE®
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ab Seite 3
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . from page 23
Page 3
Inhalt
1. Einleitung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 4
2. Verwendungszweck � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 5
3. Anwendungsgebiet � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 5
4. Grundausstattung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 5
5. Anpassen der Sitzschale an den Patienten � � � � � � � � � � � � � � � � � � � � � � � � � � 6
5.1 Verstellen der Sitzbreite � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6
5.2 Verstellen der Sitztiefe � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6
5.3 Verstellen der Rückenhöhe � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7
5.4 Verstellen der Rumpfführungspelotten � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8
6. Bedienung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8
6.1 Aufsetzen / Abnehmen der Sitzschale mittels Trapezadapter � � � � � � � � � � � � 8
6.2 Aufsetzen / Abnehmen der Sitzschale mittels Arretierbolzen � � � � � � � � � � 10
6.3 Verstellen des Rückenwinkels � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11
7. Optionale Ausstattung: Montage und Bedienung � � � � � � � � � � � � � � � � � � � � 11
7.1 Becken-Sicherheitsgurt � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11
7.2 Brustgurt � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 12
7.3 Hosenträgergurt 4-Punkt � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 12
7.4 Brustschulterpelotte � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13
7.5 Kopfstützensysteme � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13
7.6 LWS-Anstützung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
7.7 Armlehnen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
7.8 Abduktionskeil (Spreizkeil) � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
7.9. Rumpfführungspelotten (Thoraxpelotten) � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
7.10 Abschwenken der Rumpfführungspelotten � � � � � � � � � � � � � � � � � � � � � � � � � � 15
8. Reinigungs- und Pflegehinweise � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 15
9. Technische Daten � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 16
9.1 Abmessungen der MAGICLINE (Außenmaße) � � � � � � � � � � � � � � � � � � � � � � � � 16
9.2 Abmessungen der MAGICLINE (Innenmaße) � � � � � � � � � � � � � � � � � � � � � � � � � 16
9.3 Technische Daten allgemein � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 16
10. Sicherheitshinweise � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 16
11. Wiedereinsatz und Entsorgung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18
12. Garantie � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18
13. Konformitätserklärung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 19
14. Serviceplan � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 20
Deutsch
3
Page 4
1. Einleitung
Herzlichen Glückwunsch, Sie haben sich für das Sitzsystem MAGICLINE der
Firma interco GmbH entschieden!
Um Ihnen den Umgang mit dem Produkt zu erleichtern haben wir die Handhabung der einzelnen Bauteile in dieser Bedienungsanleitung beschrieben� Bitte
haben Sie Verständnis dafür, dass auch Beschreibungen von Bauteilen aufgeführt
sind, die unter Umständen nicht an Ihrem Produkt vorhanden sind� Wichtig ist
die individuelle Anpassung an die Bedürfnisse der betroffenen Person� Um hier
vielen Ansprüchen gerecht zu werden, ist auch die Liste des Zubehörs sowie
der jeweiligen Beschreibungen etwas umfangreicher� Bitte lesen Sie die Teile
die auf Ihr spezielles Modell zutreffen sorgfältig durch und bewahren Sie die
Bedienungsanleitung zum späteren Nachschlagen auf� Sollten Sie noch Fragen
haben, wenden Sie sich an uns oder Ihren Fachhändler�
MAGICLINE ist ein modulares mitwachsendes Sitzschalensystem bestehend aus
Sitz- und Rückenteil aus Aluminium, in verschiedenen Größen� Dieses Sitzsystem
ist innerhalb der angegebenen Größe variabel einstellbar: Die stufenlose Sitztiefen- und Sitzbreitenregulierung erfolgt über Langlöcher im Aluminiumkorpus�
Die Rückenlehne ist ebenfalls variabel einstellbar� Umfangreiches Sitzschalenzubehör, wie z� B� Armlehnen, Kopfstütze, Rumpfführungen, Abduktionskeil,
Fixierungshilfen sowie Therapie-tische in verschiedenen Ausführungen können
angebracht werden� MAGICLINE ist zur individuellen Abstimmung auf die Bedürfnisse des Patienten auf unterschiedliche Untergestelle für den Innen- und
Außenbereich montierbar� MAGICLINE ist eine Sitzhilfe, die der Kompensation
ausgeprägter Sitzfehlhaltung und/oder Sitzhaltungsinstabilitäten dient und insbesondere für Kinder eingesetzt werden soll�
Eine Größenanpassung im Wachstum soll zusätzlich ermöglicht werden� Die
Konstruktion dieses aktiven Sitzsystems in 3 Größen, ermöglicht stufenlose
Verstellbarkeit in Tiefe, Breite und Höhe�
MAGICLINE ist über den Trapezadapter mit unseren Untergestellen ROOMY,
ROOMY NEW EDITION und SIMPLY kombinierbar� Darüber hinaus kann MAGICLINE auch an die meisten Untergestelle anderer Hersteller angepasst werden�
Wir von interco geben Ihnen selbstverständlich die Gewährleistung für die Ersatzteilbeschaffung oder Neuanpassung über Jahre�
4 EINLEITUNG
Page 5
2. Verwendungszweck
MAGICLINE ist ausschließlich als funktionale Unterstützung der Sitzhaltung des
Patienten im Rahmen einer Sitzschalenversorgung einzusetzen� MAGICLINE ist
auf Rollstühle und Untergestelle montierbar�
3. Anwendungsgebiet
Diese Sitzhilfe kommt zur Anwendung bei Patienten, bei denen die Einnahme
der Sitzposition entweder erschwert oder im physiologischen Sinne gestört oder
aufgrund von anatomischen Veränderungen unmöglich ist, weil das Zusammenspiel von Becken und Wirbelsäule entweder durch angeborene bzw� erworbene
Deformierung des Halteapparates (knöcherne bzw� Gelenkstrukturen) oder
durch angeborene bzw� erworbene Insuffizienzen des Bewegungsapparates,
des Beckens und/oder der Wirbelsäule funktionelle Defizite aufweist� Verlust
der Körperfunktionen durch Spastik, Athetose, Querschnittslähmung, Plegien,
Hypertonien, Hypotonie, alle Muskelerkrankungen z� B� Muskeldystrophie, Skelettfehlbildungen und Verlust der Extremitäten, alle neurologischen Erkrankungen sowie alle Formen von geistiger Behinderung� Kompensation ausgeprägter Sitzfehlhaltungen und /oder Sitzhaltungsinstabilitäten� Ermöglichen
eines dauerhaften, beschwerdefreien Sitzens in physiologischer Haltung� Bei
erheblich geminderter oder fehlender Stabilität des Rumpfes bzw� mit ausgeprägter Rumpfdeformität ermöglichen von korrigiertem und entlastetem Sitzen�
Deutsch
4. Grundausstattung
MAGICLINE wird von Ihrem Fachbetrieb individuell an den Patienten angepasst und
vormontiert geliefert� Nach dem Entfernen der Transportverpackung können Sie
Ihre neuen MAGICLINE sofort einsetzen� Gegebenen Falles sind Zubehörteile oder
Optionen gemäß der Anleitung unter der Rubrik Optionale Ausstattung zu montieren�
MAGICLINE ist in drei Größen erhältlich:
Größe 1 Art�-Nr� 38001 bis Körpergröße 120cm
Größe 2 Art�-Nr� 38002 bis Körpergröße 135 cm
Größe 3 Art�-Nr� 38003 bis Körpergröße 150 cm
Farbe: Brillantsilber
Stoff: Black Malo CS, schwarz
GRUNDAUSSTATTUNG 5
Page 6
Lieferumfang
Sitz- und Rückeneinheit aus Aluminium, pulverbeschichtet in Brillantsilber,
mit physiologischen Drehpunkten� Inklusive stufenloser Sitztiefen- und
Sitzbreitenregulierung über Langlöcher, variabel einstellbarer Rückenlehne, Rückenwinkelverstellung über Gasdruckfeder, höhen- und breitenverstellbare Rumpfführungspelotten, Trapezadapter zur Befestigung der
Sitzeinheit für Untergestelle mit Trapezadapteraufnahme�
Bezug aus hochwertigem Polsterstoff „Black Malo CS“
Die Konstruktion der Sitzschale einschließlich Original Zubehör wird vom Fachbetrieb auf die individuellen Bedürfnisse des Patienten ausgelegt und angepaßt�
Bei Veränderungen hinsichtlich der Paßform, des Krankheitsbildes o� ä� sind
ausschließlich durch den zuständigen Fachbetrieb entsprechende Nachpassungen vorzunehmen� Generelle Veränderungen in Form, Polsterung, Technik
o� ä� dürfen nicht ohne Zustimmung des Herstellers vorgenommen werden, sie
führen ansonsten zum Verlust der Garantie�
5. Anpassen der Sitzschale an den Patienten
Achtung: Veränderungen hinsichtlich der Paßform, des Krankheitsbildes o� ä�
sind ausschließlich durch den zuständigen Fachbetrieb auszuführen!
5.1 Verstellen der Sitzbreite

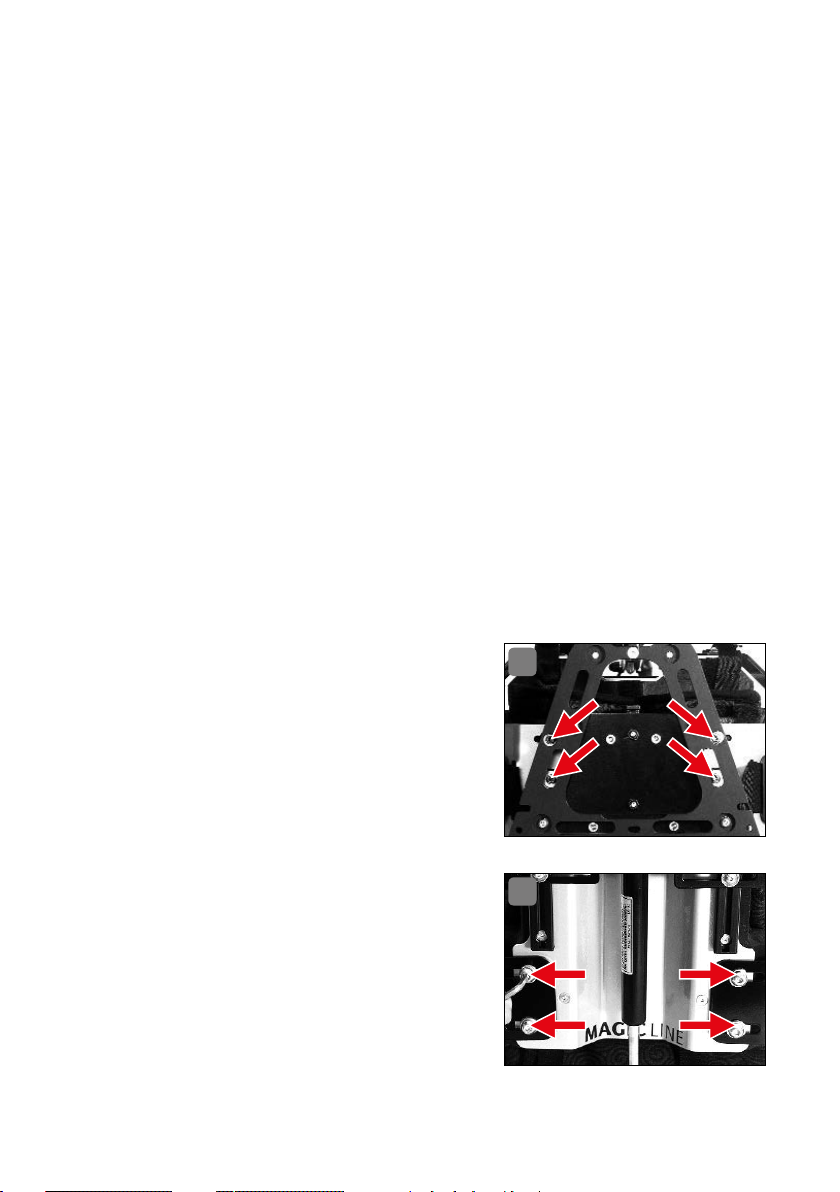

Lösen Sie die vier Einstellschrauben zur Sitzbreitenverstellung an der Unterseite der Sitzschale mit einem Innensechskant-Schlüssel
gerade so weit, das sich die Verbindung bewegen lässt (Bild 1)� Ebenso lösen Sie die
Einstellschrauben an der Rückseite der Sitzschale (Bild 2), je zwei Stück unten an jeder
Seite (Bild 3)� Nun können Sie die Sitzbreite
auf das gewünschte Maß einstellen� Ziehen
Sie anschließend die Schrauben wieder an�
Prüfen Sie nach Abschluss der Einstellarbeiten alle Verbindungen auf festen Sitz�

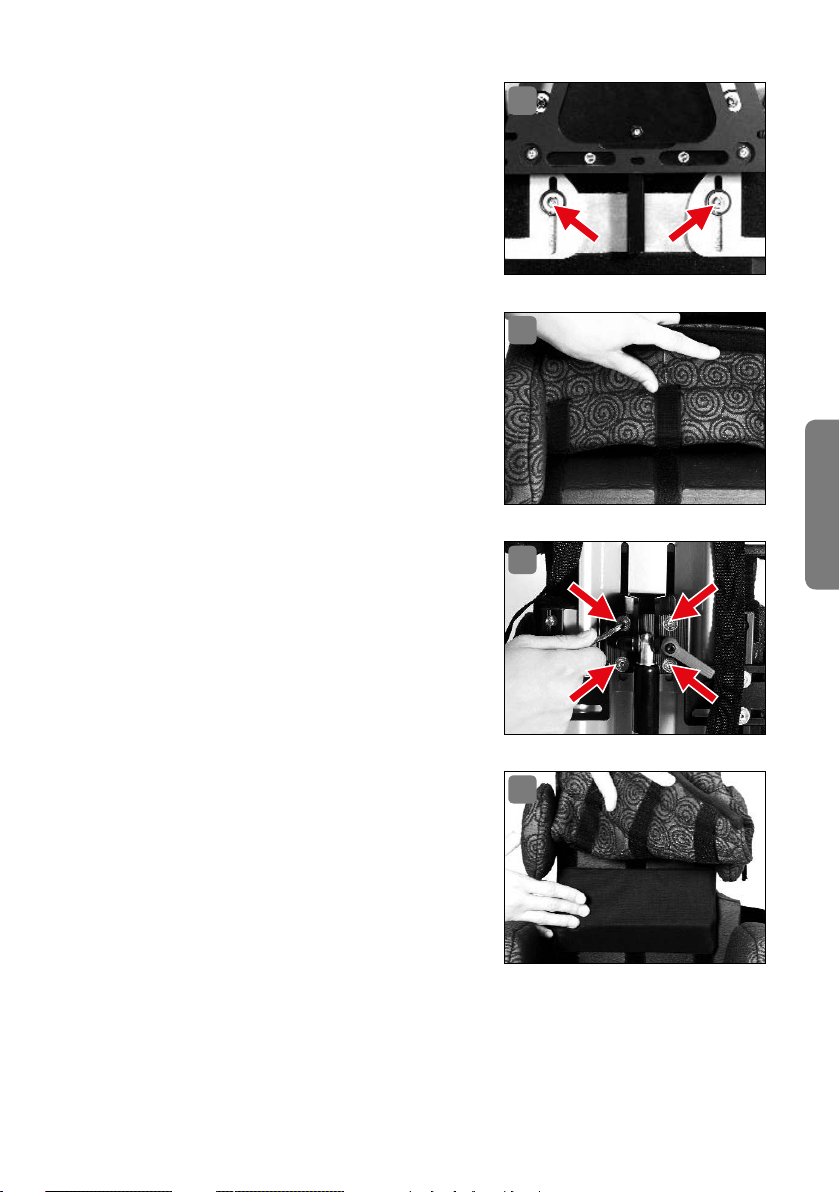

5.2 Verstellen der Sitztiefe
Lösen Sie die Einstellschrauben zur Sitztiefenverstellung an der Unterseite der Sitz-
6 ANPASSEN DER SITZSCHALE AN DEN PATIENTEN
1
2
Page 7
schale mit einem Innensechskant-Schlüssel
gerade so weit, das sich die Verbindung bewegen lässt (Bild 3)� Danach lösen Sie die
Klettverbindung der Sitzpolsterung (Bild 4),
jetzt können Sie die Sitztiefe auf das gewünschte Maß einstellen�
Ziehen Sie die Schrauben wieder an und befestigen das Sitzpolster mit dem Klettband�
Prüfen Sie nach Abschluss der Einstellarbeiten alle Verbindungen auf festen Sitz�
Achtung: Veränderungen hinsichtlich der
Passform, des Krankheitsbildes o�ä� sind
ausschließlich durch den zuständigen Fachbetrieb auszuführen!
5.3 Verstellen der Rückenhöhe
Lösen Sie die vier Schrauben zur Höhenverstellung an der Rückseite der Sitzschale
mit einem Innensechskant-Schlüssel gerade
so weit, das sich die Verbindung bewegen
lässt (Bild 5)� Danach lösen Sie die Klett
verschlüsse der Rückenpolsterung (Bild 6)�
3
4
Deutsch
5
-
Stellen Sie nun die Sitzhöhe auf das gewünschte Maß ein und ziehen Sie alle
Schrauben wieder fest�
6
Prüfen Sie nach Abschluss der Einstellarbeiten alle Verbindungen auf festen Sitz!
ANPASSEN DER SITZSCHALE AN DEN PATIENTEN 7
Page 8
5.4 Verstellen der Rumpfführungspelotten

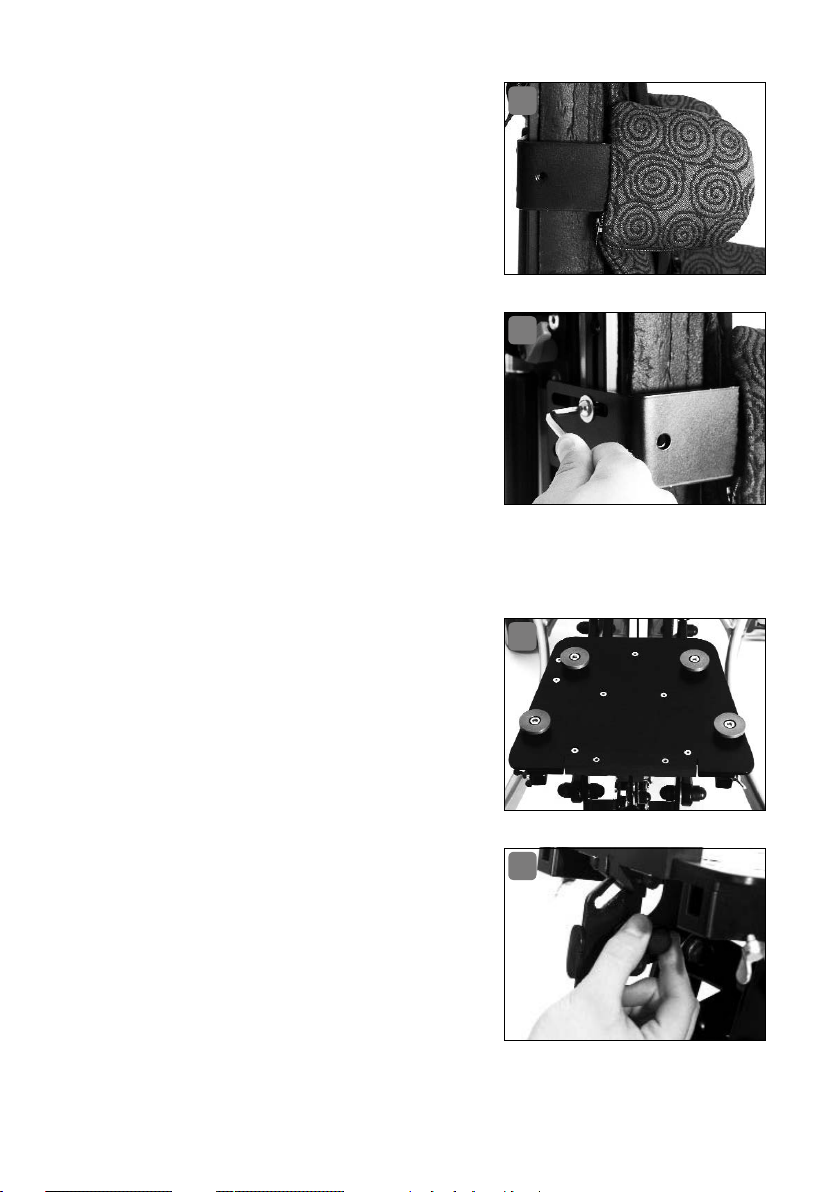

Die Rumpfführungspelotten (Thoraxpelotten) (Bild 7) lassen sich sowohl in der Höhe
als auch in ihrem seitlichen Abstand zum
Patienten verstellen� Die Einstellschrauben
befinden an der Rückseite der Sitzschale, je
zwei an jeder Pelotte� Lösen Sie die Einstellschrauben mit einem InnensechskantSchlüssel gerade so weit, das sich die Verbindung bewegen lässt (Bild 8)� Nun können
Sie die gewünschte Einstellung in Höhe und
Seitenabstand vornehmen und ziehen Sie
alle Schrauben wieder fest�
Prüfen Sie nach Abschluss der Einstellarbeiten alle Verbindungen auf festen Sitz�
6. Bedienung
7
8
6.1 Aufsetzen / Abnehmen der Sitzschale
mittels Trapezadapter
Aufsetzen der Sitzschale
Die Sitzschale wird mit Hilfe des Trapezadapters auf der Adapterplatte des Untergestelles, bzw� des Rollstuhles fixiert (Bild 9)�
Führen Sie hierzu nachfolgende Arbeitsschritte durch und prüfen Sie nach dem
Aufsetzen der Sitzschale deren sicheren
Halt auf der Adapterplatte�
Entriegeln Sie zunächst die Sitzschalenfixierung (Bild 10)�
8 BEDIENUNG
9
10
Page 9

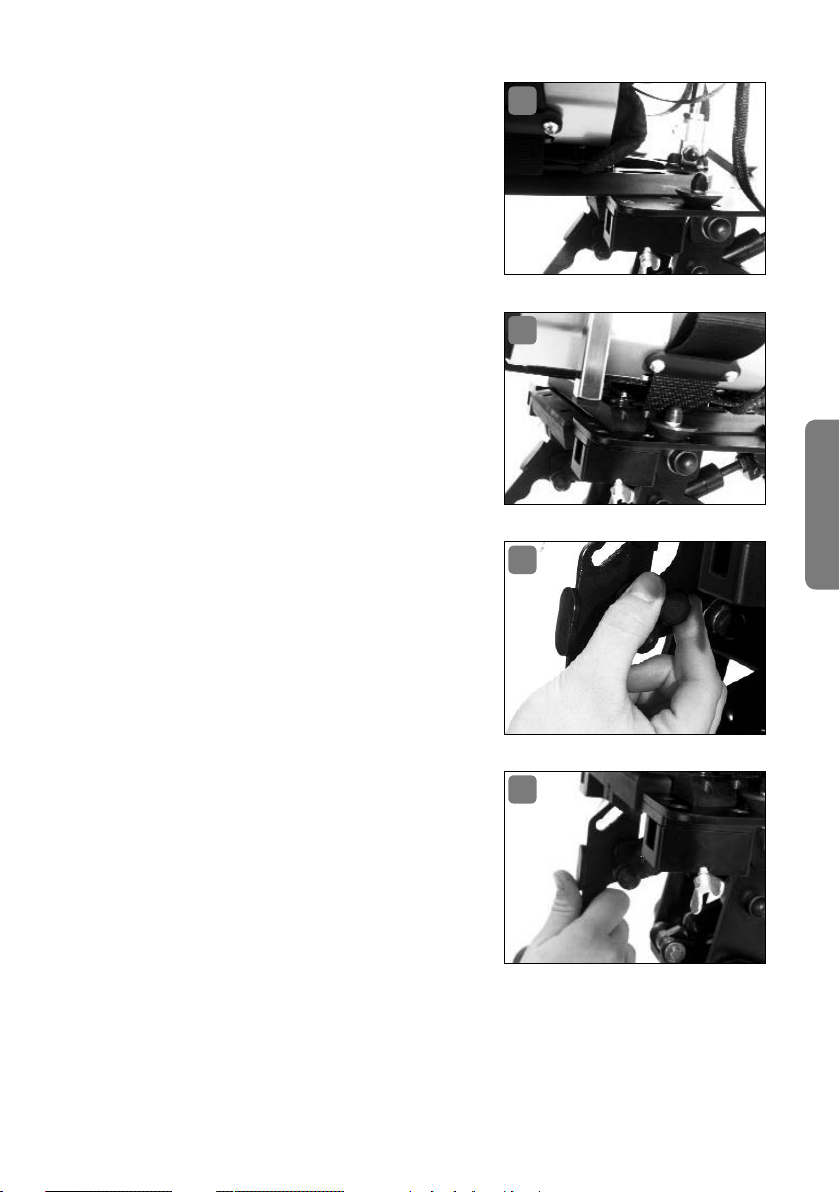

Setzen Sie das hintere Ende des Sitzschalenadapters auf die vordere Seite der Adapterplatte, sodass die Verriegelung nach
unten gedrückt wird (Bild 11)�
Schieben Sie nun die Sitzschale nach hinten,
bis diese deutlich hörbar einrastet (Bild 12)�
Verriegeln Sie die Sitzschalenfixierung wieder (Bild 13)�
Zu guter Letzt überprüfen Sie die Sitzschale
und die Sitzschalenverriegelung auf ihren
festen Halt (Bild 14)�
Achtung: Im Beispiel sehen Sie den Trapezadapter des Untergestelles ROOMY NEW
EDITION� Unter Umständen unterscheidet
sich dieser von Ihrer Versorgung�
Achtung: Das Aufsetzen der Sitzschale auf
den Rollstuhl darf nur ohne Patient vorgenommen werden�
11
12
Deutsch
13
14
BEDIENUNG 9
Page 10

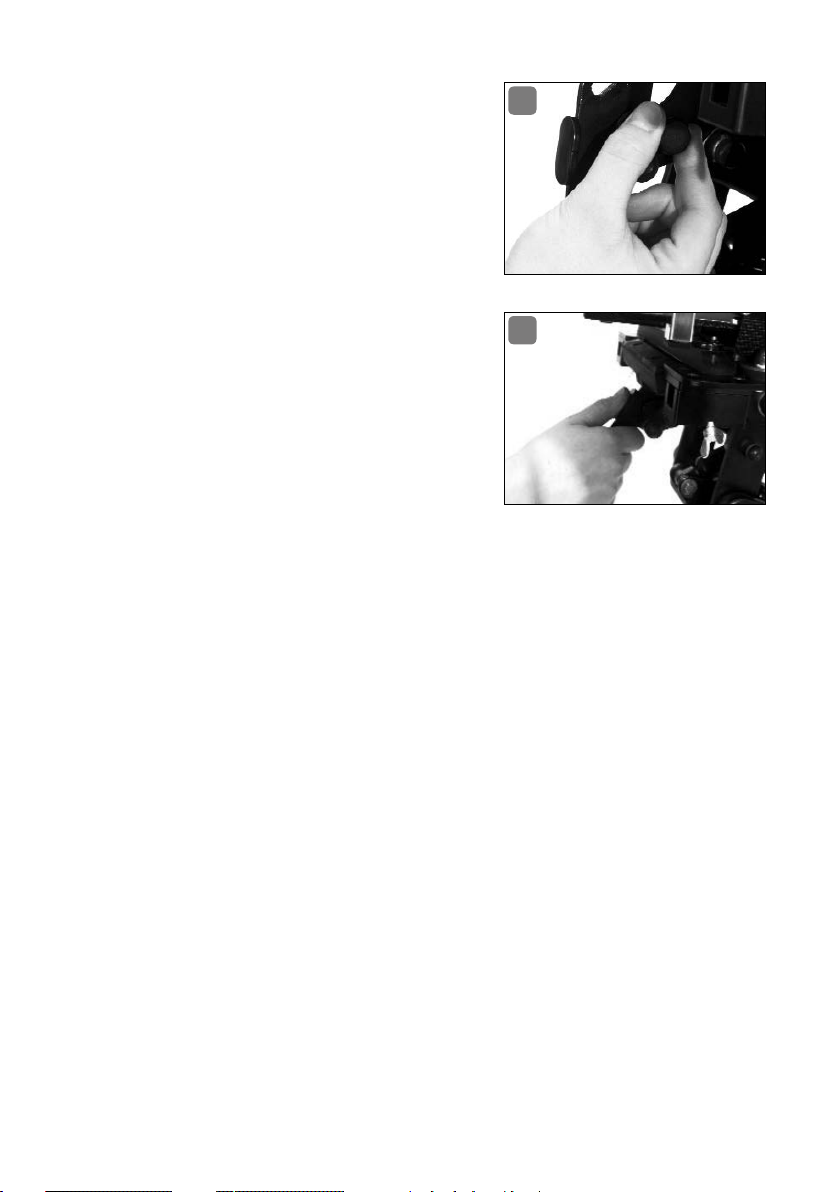

Abnehmen der Sitzschale
Lösen Sie zunächst die Sicherung (Bild 15)�
15
Öffnen Sie die Sitzschalenverriegelung,
indem Sie den Hebel nach oben drücken
(Bild 16)� Jetzt können Sie die Sitzschale
nach vorne herausziehen�
Achtung: Das Abnehmen der Sitzschale vom
Rollstuhl darf nur ohne Patient vorgenommen werden�
16
Achtung: Im Beispiel sehen Sie den Trapezadapter des Untergestelles ROOMY NEW
EDITION� Unter Umständen unterscheidet
sich dieser von Ihrer Versorgung�
6.2 Aufsetzen / Abnehmen der Sitzschale
mittels Arretierbolzen
Zum Montieren einer Sitzschale gehen Sie wie folgt vor:
1� Überprüfen Sie ob der Entriegelungsknopf eingerastet ist� Sie sehen dies
daran, dass der Verriegelungszapfen oben aus der Trapezadapterplatte heraussteht� Ist dies nicht der Fall, drehen Sie so lange am Entriegelungsknopf,
bis dieser einrastet�
2�
Setzen Sie die Sitzschale mit dem hinteren Teil des Trapezadapters auf der Trapezadapterplatte auf� Schieben Sie die Sitzschale (damit auch den Trapezadapter)
in die hintere Position, bis der Verriegelungsmechanismus hörbar einrastet�
Wichtig: Prüfen Sie immer, ob die Sitzschale fest im Trapezadapter sitzt� Sie
prüfen dies durch Ziehen an der Sitzschale und gleichzeitigem Drücken am Untergestell� Die Sitzschale darf nicht heraus rutschen�
Zur Entnahme der Sitzschale gehen Sie in folgender Weise vor:
Entriegelungsknopf nach unten ziehen und um 90° drehen� Dadurch bleibt
der Entriegelungsknopf in der entriegelten Position stehen� Der Verriegelungszapfen steht nicht heraus!
Ziehen Sie vorne an der Sitzschale, sie rutscht nun aus der Trapezadapteraufnahme heraus�
Nehmen Sie die Sitzschale vom Untergestell herunter�
Drehen Sie den Entriegelungsknopf so lange, bis er hörbar einrastet�
10 BEDIENUNG
Page 11

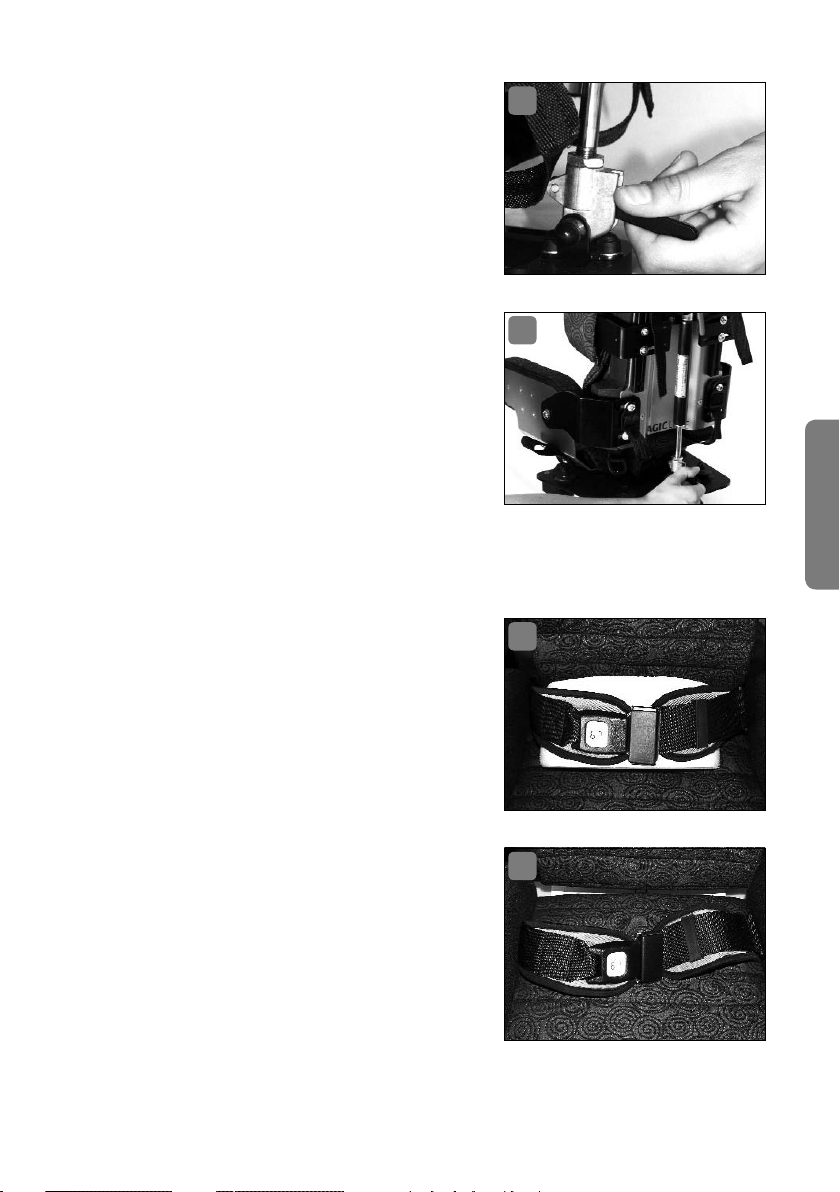

6.3 Verstellen des Rückenwinkels
Der Rückenwinkel lässt sich komfortabel mit
Hilfe der Gasdruckfeder an der Rückseite
der Sitzschale verstellen (Bild 17)�
Drücken Sie den Hebel am unteren Ende der
Gasdruckfeder und stellen Sie den Rückenwinkel stufenlos von Hand ein (Bild 18)� Wenn
Sie den Hebel los lassen, ist der Einstellwinkel fixiert�
17
18
7. Optionale Ausstattung: Montage und Bedienung
Deutsch
7.1 Becken-Sicherheitsgurt
MAGICLINE kann mit einem Beckengurt
sowohl im 45°-Winkel (Bild 19) als auch in
einem Winkel von 70° (Bild 20) ausgestattet
werden�
OPTIONALE AUSSTATTUNG: MONTAGE UND BEDIENUNG 11
19
20
Page 12

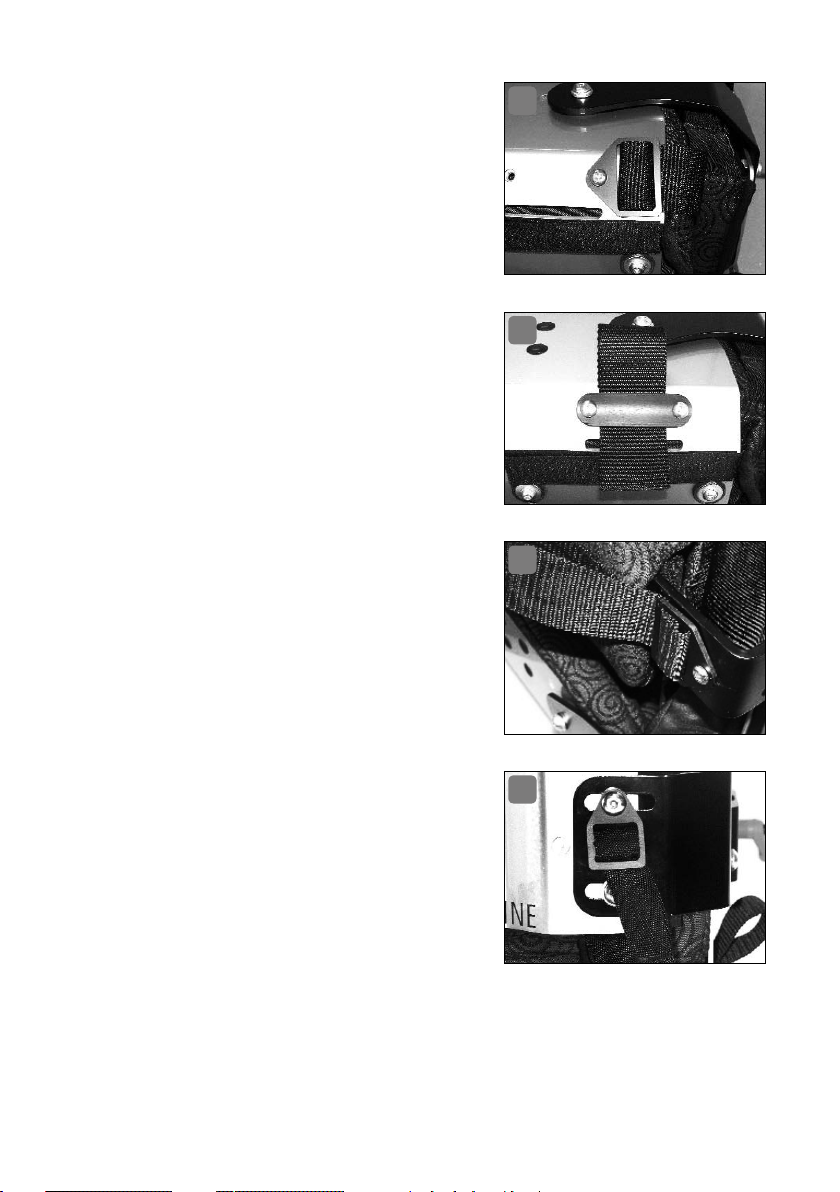

Ein Gurt wird im 45°-Winkel montiert, indem Sie eine Gurthalterung an dem hinteren
Gewindebohrung montieren und den Gurt
zwischen Rückenlehne und Seitenteilen einführen (Bild 21)�
Eine Montage im 70°-Winkel erfolgt an der
Unterseite der Seitenteile, indem Sie eine
Gurthalterung zwischen beiden Gewinde
bohrungen einbauen und den Gurt durch
die dafür vorgesehenen Führungsschlitze
an der Unterseite der Seitenteile ziehen und
diesen dann zwischen Seitenteilen und Sitzfläche nach oben führen (Bild 22)�
21
-
22
7.2 Brustgurt
Zur Montage eines Brustgurtes ist MAGICLINE mit einer Aufnahme an den seitlichen
Rumpfführungspelotten (Thoraxpelotten)
ausgestattet� Befestigen Sie den Brustgurt
an den dafür vorgesehenen Gewindebohrungen (Bild 23)�
7.3 Hosenträgergurt 4-Punkt
Eine Montage des Hosenträgergurtes
4-Punkt erfolgt zum einen an der Unterseite
der Seitenteile, indem Sie eine Gurthalterung zwischen beiden Gewindebohrungen
einbauen und den Gurt durch die dafür vorgesehenen Führungsschlitze an der Unterseite der Seitenteile ziehen und diesen dann
zwischen Seitenteilen und Sitzfläche nach
oben führen�
23
24
12 OPTIONALE AUSSTATTUNG: MONTAGE UND BEDIENUNG
Page 13

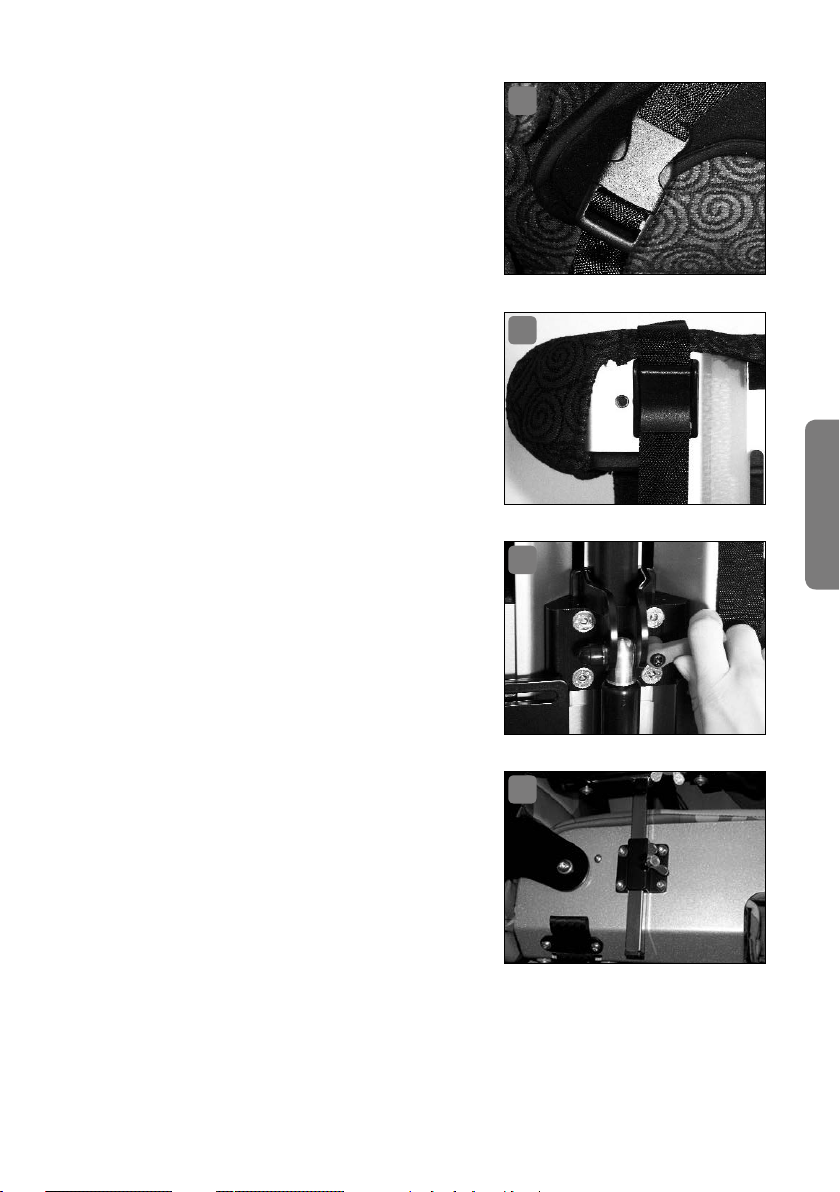

7.4 Brustschulterpelotte
MAGICLINE kann mit unterschiedlichen
Brustschulterpelotten ausgestattet werden�
Die Befestigung ist bei den unterschiedlichen Ausführungen identisch�
Die unteren Gurte der Brustschulterpelotte
werden an den Befestigungen der Seitenteile
an der Rückseite der Sitzschale befestigt
und zwischen Rückenlehne und Sitzfläche
nach vorne geführt (Bild 24)� Oben werden
Gurte in die Klappschnalle an der Rückseite
der Sitzschale eingeführt und durch den
Klappmechanismus fixiert (Bild 26)�
Zum Festgurten des Patienten wird die
Brustschulterpelotte an den Steckverbin
dern gelöst (Bild 25) um diese über den Patienten zu legen� Um die Pelotte in der Länge
anzupassen, nutzen Sie die Klappschnalle an
der Rückenlehne (Bild 26)�
7.5 Kopfstützensysteme
MAGICLINE kann mit unterschiedlichen
Kopfstützensystemen ausgestattet werden�
Im Beispiel sehen Sie das Kopfstützensystem der ALULINE�
25
26
Deutsch
-
27
Befestigen Sie die Kopfstütze, indem Sie den
28
Feststellhebel an der Kopfstützenaufnahme,
welche sich am oberen Teil der Rückenlehne
befindet (Bild 27), lösen, die Kopfstützenhalterung einführen und den Hebel wieder
anziehen�
Das selbe Verfahren wird angewandt, wenn
die Kopfstütze durch eine Flügelschraube befestigt wird� Hier wird zuerst die
Schraube gelöst, dann die Kopfstütze verstellt und anschließend die Schraube
wieder fest angezogen (Bild 28)�
OPTIONALE AUSSTATTUNG: MONTAGE UND BEDIENUNG 13
Page 14

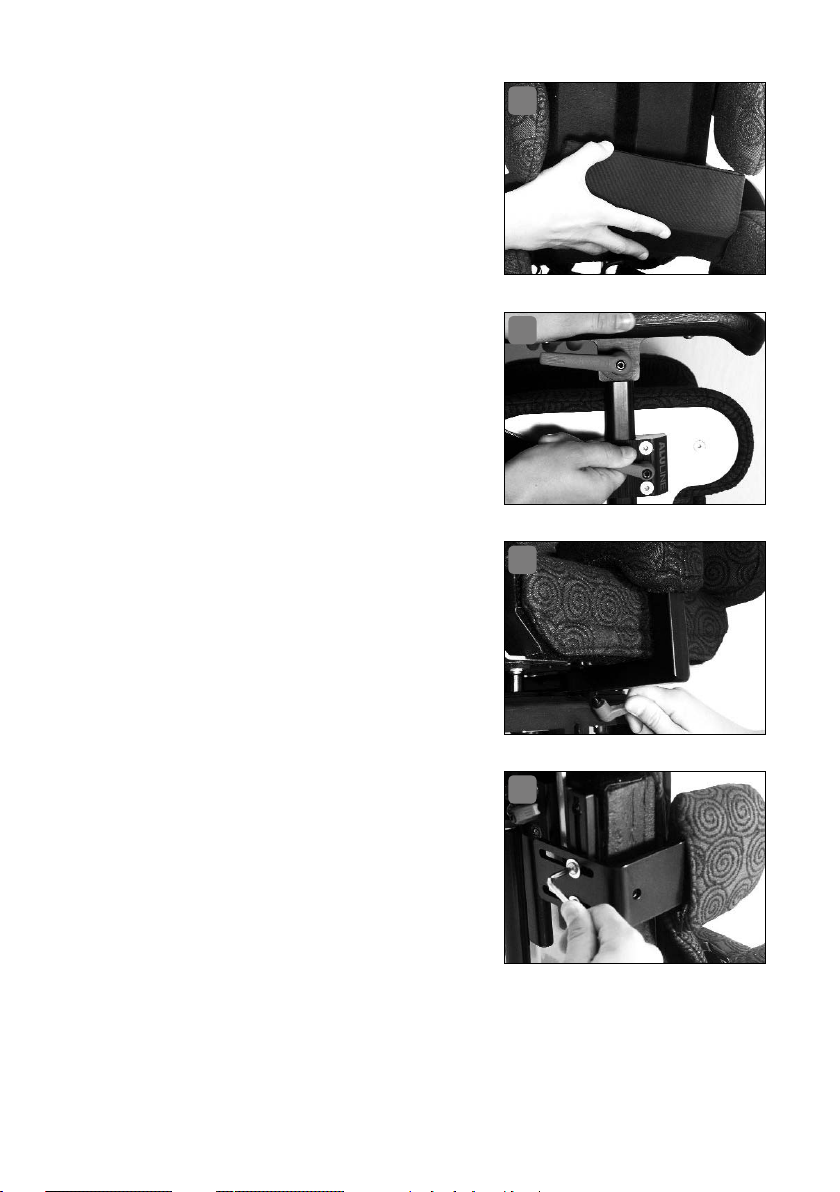

7.6 LWS-Anstützung
MAGICLINE kann mit einer klettbaren LWSAnstützung ausgerüstet werden�
Befestigen Sie diese einfach mit dem Klettverschluss unter dem Bezug der Rückenlehne in der therapeutisch erforderlichen
Höhe (Bild 29)�
29
7.7 Armlehnen
MAGICLINE kann mit unterschiedlichen
Armlehnen ausgestattet werden� Befestigen
Sie die Armlehne, indem Sie den Feststellhebel an der Armlehnenaufnahme (Bild 30)
rechts und links an den Seiten der Sitzschale
lösen, die Armlehnen einführen und den
Feststellhebel wieder anziehen�
7.8 Abduktionskeil (Spreizkeil)
Abduktionskeile gibt es in zwei Ausführungen für die MAGICLINE, starr und abschwenkbar� Beide werden auf den Halter
aus Vierkantrohr an der Unterseite der
Sitzschale aufgesteckt und mit Hilfe eines
Feststellhebels fixiert (Bild 31)�
7.9. Rumpfführungspelotten (Thoraxpelotten)
Hier sind zwei Ausführungen zur Montage
an der MAGICLINE erhältlich�
Eine starre (Bild 32), sowie eine Ausführung mit Abschwenkvorrichtung (Bild 33)�
Beide werden an den Aufnahmeschienen
an der Rückseite der Sitzschale mit Hilfe
zweier Innen sechskantschrauben befestigt
(Bild 32)�
30
31
32
14 OPTIONALE AUSSTATTUNG: MONTAGE UND BEDIENUNG
Page 15

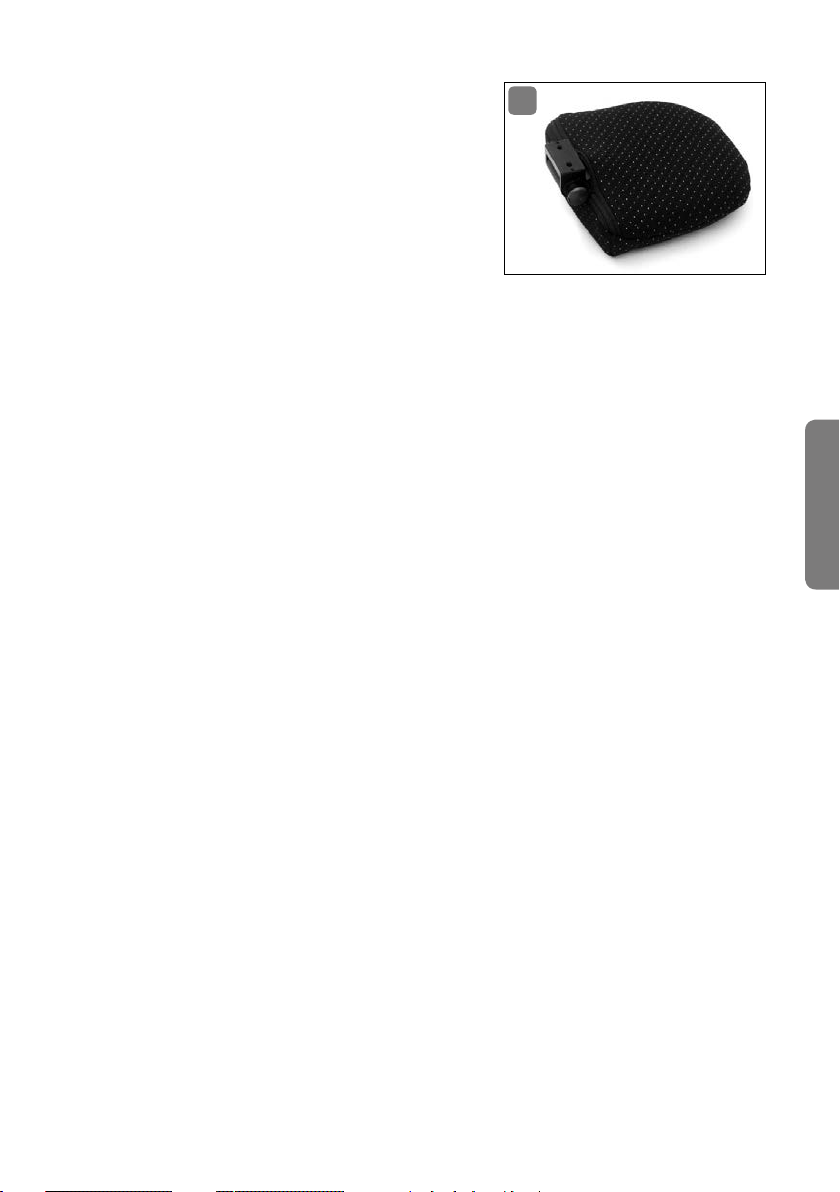

7.10 Abschwenken der Rumpfführungspelotten
Lösen Sie die Arretierung, indem Sie den
roten Knopf an der Seite der Pelotten drücken�
Nun lassen sich die Pelotten abschwenken�
Beim Zurückschwenken der Pelotten rastet
die Arretierung hörbar ein und fixiert so die
Rumpfführungspelotte�
32
8. Reinigungs- und Pflegehinweise
Sie können das Aussehen Ihrer wertvollen Heimtextilien selbst beeinflussen,
indem Sie es
regelmäßig reinigen; staubsaugen oder vorsichtig bürsten, bevor sich
Schmutz festsetzt;
verschüttete Flüssigkeiten sofort mit saugfähigem Material aufnehmen
– je länger Sie damit warten, desto schwieriger wird die Reinigung! Meist
hilft eine milde Feinwaschmittellösung, gering dosiert auf ein Tuch geben,
und damit abtupfen (niemals kräftig reiben)� Wichtig dabei: niemals diese
Lösung direkt auf den Bezug geben, sondern immer nur auf das Tuch� Gegebenenfalls mit klarem Wasser leicht abreiben�
Bitte beachten Sie: Der Stoff darf nicht gechlort oder gebleicht werden� Das
Gewebe sollte möglichst wenig direktem Sonnenlicht ausgesetzt werden�
Alle unsere Bezugsstoffe sind bei 30°C waschbar� Benutzen Sie zur Wäsche ein
Feinwaschmittel oder eine schonende chemische Reinigung�
Trocknen Sie den Bezug nicht im Trockner! Bügeln bei niedriger Temperatur
(ein Punkt)� Sollten Sie den Bezug der Sitzschale häufiger waschen wollen,
empfiehlt sich ein zweiter Bezug, den Sie dann im Wechsel aufziehen können�
Fragen Sie hier zu in Ihrem Sanitätshaus nach� Die Zusatzteile reinigen Sie bitte
mit einer haushaltsüblichen milden Seifenlauge�
Deutsch
Der Grundkorpus des MAGICLINE Sitzsystems ist mit einer hochwer tigen, widerstandsfähigen Kunststoffbeschichtung versehen� Reinigen Sie diesen mit Seifenlauge und einem weichen Schwamm� Vermeiden Sie aggressive oder scheuernde
Mittel, da dadurch die Oberfläche der Kunststoffbeschichtung beschädigt werden
REINIGUNGS- UND PFLEGEHINWEISE 15
Page 16
kann� Zur Desinfektion können alle für dieses Anwendungsgebiet üblichen Desinfektionsmittel eingesetzt werden�
9. Technische Daten
9.1 Abmessungen der MAGICLINE (Außenmaße)
Gr. 1 Gr. 2 Gr. 3
Breite ohne Armlehnen 30 - 35 cm 35 - 40 cm 40 - 45 cm
Tiefe gesamt 42 cm 47 cm 52 cm
Höhe mit Trapezadapter 44 - 50 cm 48 - 55 cm 53 - 60 cm
Gesamtgewicht
mit Trapezadapter
ohne Patient
9.2 Abmessungen der MAGICLINE (Innenmaße)
Breite 20 - 25 cm 25 - 30 cm 30 - 35 cm
Tiefe 20 - 25 cm 26 - 31 cm 32 - 37 cm
Höhe 30 - 44 cm 39 - 46 cm 44 - 51 cm
ca. 8 kg
+ ca. 2 kg für
Kopfstütze und
Armlehnen
ca. 9 kg
+ ca. 2 kg für
Kopfstütze und
Armlehnen
Gr. 1 Gr. 2 Gr. 3
ca. 10 kg
+ ca. 2 kg für
Kopfstütze und
Armlehnen
9.3 Technische Daten allgemein
Gr. 1 Gr. 2 Gr. 3
Rückenwinkelverstellung -5° bis +30° -5° bis +30° -5° bis +30°
max. Belastung 25 kg 35 kg 45 kg
max. Körpergröße 120 cm 135 cm 150 cm
10. Sicherheitshinweise
Ein Transport des Patienten im Auto in der Sitzschale MAGICLINE ist zu
keiner Zeit gestattet! Für den Transport im Auto verwenden Sie bitte spezielle Fahrzeugsitze, die den geltenden Vorschriften entsprechen� Die Sitzschale darf nur im unbesetztem Zustand transportiert werden�
Wir weisen ausdrücklich darauf hin, dass Personen in Sitzschalen zu jedem Zeitpunkt mittels geeigneter Rückhaltesysteme (Begurtung) gesichert
sein müssen!
16 TECHNISCHE DATEN
Page 17
Achten Sie stets darauf, dass die Sitzschale fest mit dem Untergestell verbunden und gesichert ist�
Wenden Sie sich stets an Ihren Fachhändler oder an interco, wenn Sie Fragen zu MAGICLINE haben�
Unterziehen Sie sämtliche Verbindungen der MAGICLINE einer regelmäßigen Sichtkontrolle� Konsultieren Sie im Zweifelsfall Ihren Fachhändler�
Anbau von Zusatzteilen oder Veränderungen an MAGICLINE durch andere
als den Hersteller sind nicht zulässig und können bei bekannt werden juristisch geahndet werden� Ebenso erlischt hierdurch die Gewährleistungspflicht der Fa� interco GmbH, und es bestehen keine Haftungsansprüche
mehr gegenüber dem Hersteller�
MAGICLINE ist nur für den bestimmungsgemäßen Gebrauch zugelassen�
Sitzeinheiten dürfen nur in der vorgegebenen Richtung auf das Untergestell montiert werden�
Benutzen Sie zum Ein- oder Aussteigen aus einem Sitzsystem nicht das
Fußbrett� Dieses sollte vorher weggeklappt oder abgenommen werden�
Zur Überwindung von Treppen muß der Patient, das Sitzsystem und das
Zimmeruntergestell getrennt voneinander befördert werden�
Ein Tragen des Zimmeruntergestells mit montiertem Sitzsystem und darin
sitzendem Patient ist unzulässig!
Sichern Sie vor allen Hebe- und Senkvorgängen, sowie vor Verstellen der
Sitzneigung den Patienten vor dem Herausfallen�
Um Verletzungen zu vermeiden, greifen Sie bei Verstellvorgängen niemals
zwischen bewegliche Teile� Das Anhängen von Taschen ist unzulässig�
Lassen Sie den Patienten niemals unbeaufsichtigt� Auch dann nicht, wenn
er durch Begurtung gesichert ist�
Bei sehr weitem Herauslehnen oder heftigen Bewegungen des Patienten
besteht u� U� die Gefahr des Umkippens�
Nach allen Einstellarbeiten die zuvor gelösten Verbindungen wieder gut
schließen�
Alle Rahmen- und Kunststoffteile nur mit milden Reinigungsmitteln säubern
Alle unsere Bezugsstoffe sind bei 30°C waschbar� Benutzen Sie zur Wäsche ein Feinwaschmittel� Trocknen Sie den Bezug nicht im Trockner!
Der Bezug darf nicht chemisch gereinigt, gechlort oder gebleicht werden�
Deutsch
SICHERHEITSHINWEISE 17
Page 18
11. Wiedereinsatz und Entsorgung
Wiedereinsatz
MAGICLINE ist für einen Wiedereinsatz geeignet� Bevor
müssen alle notwendigen Reinigungs- und Wartungsarbeiten durchgeführt
werden� Bei einer Weitergabe ist unbedingt darauf zu achten, alle für den Gebrauch notwendigen Unterlagen (also auch diese Gebrauchsanweisung) mitzugeben�
Entsorgung
Wenn MAGICLINE ausgedient hat, erkundigen Sie sich bei Ihrem ortsansässigen
Entsorgungsunternehmen über die Entsorgungs- und Recyclingvorschriften�
sie
weitergegeben wird,
12. Garantie
In Ergänzung zu den allgemeinen Geschäftsbedingungen gewähren wir auf das
von uns gelieferte Produkt MAGICLINE eine Garantie von 1 Jahr� Nach Einsendung
der Garantiekarte gewähren wir Ihnen zusätzlich ein weiteres Jahr Herstellergarantie, so besteht dann eine Garantiezeit von insgesamt 2 Jahren� Unbrauchbare
oder schadhafte Teile werden innerhalb der Gewährleistungsfrist repariert oder
unentgeltlich ersetzt� Ausgeschlossen hiervon sind entwicklungsbedingte Änderungen sowie Verschleißteile (z� B� Gasdruckdämpfer oder Bezüge)�
Für Schäden aufgrund von Kombinationen unseres Produktes mit Fremdprodukten jeglicher Art, die unter Umständen erhebliche Gefahren in sich bergen,
können wir keine Haftung übernehmen� Ausgenommen hiervon sind nur ausdrücklich von unserem Hause freigegebenen Produkte anderer Hersteller�
Weiter ausgeschlossen sind Mängel, die aufgrund natürlichen Verschleißes,
übermäßiger Beanspruchung, gewaltsamer und vorsätzlicher Beschädigung
sowie nicht bestimmungsgemäßer Verwendung auftreten�
Technische Änderungen bleiben vorbehalten�
18 WIEDEREINSATZ UND ENTSORGUNG
Page 19
13. Konformitätserklärung
EG-Konformitätserklärung für Medizinprodukte
Name des Herstellers: interco GmbH
Gesellschaft zur Planung und Vertrieb von
Rehabilitationshilfen mbH
Adresse des Herstellers: Im Auel 50
53783 Eitorf
Wir erklären hiermit, dass das Produkt
Artikelbezeichnung: MAGICLINE, Gr� 1-3
Typ:
Commission: Serienfertigung
den einschlägigen Bestimmungen der nachstehenden Richtlinie entspricht:
Richtlinie 93/42/EWG über Medizinprodukte, Anhang I und VIII
Eitorf, den 05� Februar 2004
Michael Markwald
Geschäftsführer
modulares, mitwachsendes Sitzsystem
Maße gemäß Tabelle,
Ausstattung gemäß Definition
Deutsch
KONFORMITÄTSERKLÄRUNG 19
Page 20
14. Serviceplan
Hinweis: Die Wartung sollte im Turnus von 6 Monaten erfolgen!
Pos. Bereich Prüfung
1 Funktions-
prüfung
2 Schraubver-
bindungen
3 Optik
(Sichtprüfung)
Einstellung /
Funktion
Rückenverstellung
Fixiereinheit
Armlehne
Kopfstütze
Abduktionskeil
Therapietisch
Schrauben
angezogen
Roststellen
Lack
Beflockung
Sauberkeit
Stoffnähte
(Lage /Aussehen)
Typenschild
in Ordnung Beschädigungen /
Verformungen
Austausch/
Ersatz
Page 21
Notizen
GARANTIEKARTE
Deutsch
Bei Einsendung dieser Karte gewähren wir auf Ihre MAGICLINE® eine erweiterte Garantie
von insgesamt 2 Jahren. Bitte füllen Sie diese Garantiekarte sorgfältig und vollständig
aus und senden Sie diese an uns zurück – vielen Dank.
Kostenträger/Krankenkasse:
Ort des Kostenträgers:
Seriennummer:
Lieferdatum:
Name des Patienten:
Straße:
PLZ/Ort:
Telefon*:
E-Mail*:
* freiwillige Angaben
Page 22
Notizen
ANTWORTKARTE
ABSENDER
Name
Straße
PLZ/Ort
Bitte
ausreichend
frankieren !
ANTWORT
interco GmbH
Im Auel 50
53783 Eitorf - Germany
Page 23
Contents
1. Introduction � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 24
2. Intended use � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25
3. Applications � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25
4. Basic equipment � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25
5. Adaptation of the seat shell to the patient � � � � � � � � � � � � � � � � � � � � � � � � � � 26
5.1 Adjustment of width of seat � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 26
5.2 Adjustment of depth of seat � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 26
5.3 Adjustment of backrest height � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 27
5.4 Adjustment of the trunk guiding pressure pads � � � � � � � � � � � � � � � � � � � � � 28
6. Operation � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28
6.1. Attachment and removal of the seat shell via adapter plate � � � � � � � � � � � 28
6.2 Attachment and removal of the seat shell via locking pin � � � � � � � � � � � � � 30
6.3 Adjustment of the back angle � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 31
7. Optional equipment: mounting and operation � � � � � � � � � � � � � � � � � � � � � � � 31
7.1 Safety belt for the pelvis � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 31
7.2 Belt for the breast � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 32
7.3 Brace Belt 4-point � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 32
7.4 Pressure pad for breast and shoulders � � � � � � � � � � � � � � � � � � � � � � � � � � � � 33
7.5 Headrest systems � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 33
7.6 LWS support � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 34
7.7 Armrests � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 34
7.8 Abduction wedge (spreading wedge) � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 34
7.9 Trunk guiding pressure pads (thorax pressure pads) � � � � � � � � � � � � � � � � � 34
7.10 Swivelling the trunk guiding pressure pads � � � � � � � � � � � � � � � � � � � � � � � � 35
8. Cleaning and servicing instructions � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 35
9. Technical Data� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 36
9.1 MAGICLINE dimensions (outer dimensions) � � � � � � � � � � � � � � � � � � � � � � � � 36
9.2 MAGICLINE dimensions (inner dimensions) � � � � � � � � � � � � � � � � � � � � � � � � 36
9.3 General technical data � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 36
10. Safety instructions � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 36
11. Reuse and disposal � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 38
12. Warranty � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 38
13. Declaration of conformity � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 39
14. Service plan � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 40
English
23
Page 24
1. Introduction
Congratulations, you have chosen the MAGICLINE seating system by interco
GmbH�
In order to ease the handling of the product for you, we described the application
of the different components in the following user manual� Please be appreciative of the fact that we also describes parts that might not be found in on your
product� Most important is the individual fitting to the patient’s needs� In order
to satisfy most claims, the list of described items is a little more comprehensive�
Please read the parts that apply to your specific model carefully and keep the
user manual for later consulting� For further questions please contact us or your
spezialised dealer�
MAGICLINE is a modular, simultaneously growing seat shell system comprising
an aluminium seat and back element; different sizes are possible� That seat system can be adjusted variably within the size specified: The continuous regulation
of widths and heights of a seat is effected via longitudinal holes in the aluminium
body� The backrest can also be set variably� Comprehensive seat shell accessories like e�g� armrests, headrest, trunk guides, abduction wedge, fixation aids
as well as therapeutic desks in different designs can be attached� MAGICLINE
can be mounted for the individual harmonization with the patient’s needs with
different underframes for internal and external areas� MAGICLINE is a seat aid
which supports the compensation of a distinct abnormal posture and/or sitting
posture instabilities and should mainly be used for children�
An adaptation in growth should additionally be made possible� The design of
this active seat system in 3 sizes permits the continuous adjustment of depth,
width and height�
MAGICLINE can be combined with our underframes ROOMY, ROOMY NEW EDITION and SIMPLY via the trapezoidal adapter� Further, MAGICLINE can be adapted
to most underframes of other manufacturers�
We, the staff of interco, of course issue the warranty for the procurement of spare
parts or new adaptation over years�
24 INTRODUCTION
Page 25
2. Intended use
MAGICLINE is exclusively meant as a functional support of the patient’s sitting
posture within the scope of a seat shell supply� MAGICLINE can be mounted to
wheel chairs and underframes�
3. Applications
This sitting aid is applied by patients whose taking of a sitting posture is aggravated or disturbed in a physiological sense or impossible due to anatomic modifications, because the interrelationship between pelvis and spine has functional
deficits either by hereditary or acquired deformation of the posture apparatus
(bony or joint structures) or hereditary or acquired insufficiencies of the locomotor system, pelvis and/or spine� Loss of body functions by spasticity, athetosis,
paraplegia, plegiae, hypertonies, hypotony, all muscular diseases, e�g� muscular dystrophy, skeleton abnormalities and loss of extremities, all neurological
diseases as well as all forms of mental handicaps� Compensation of distinct
abnormal sitting postures and / or sitting posture instabilities� Permitting permanent painless sitting in physiological posture� In case of considerably reduced
or missing stability of the trunk or distinct trunk deformity corrected or relieved
sitting becomes possible�
English
4. Basic equipment
MAGICLINE is adapted individually to the patient and delivered premounted� After
the removal of the transpor t packing you can use your new MAGICLINE immediately� If applicable, the accessories or options must be mounted in compliance
with instructions in the section „Optional equipment”�
MAGICLINE can be purchased in three sizes:
Size 1 item no� 38001 for a body height of up to 120 cm
Size 2 item no� 38002 for a body height of up to 135 cm
Size 3 item no� 38003 for a body height of up to 150 cm�
Colour: high-gloss silver
Cover: Black Malo CS, black
BASIC EQUIPMENT 25
Page 26
Scope of supply
Seat and back unit made of aluminium, powder-coated in high-gloss silver,
including physiological turning points� Including continuous regulation of
depth and height of seat via longitudinal holes, variably adjustable backrest, adjustment of rear angle via gas pressure spring, height or width
adjustable trunk guiding pressure pads, trapezoidal adapter for the fastening of the seat unit for underframes including trapezoidal adapter mount�
Cover made of high-quality upholstery cloth „Black Malo CS”�
The design of the seat shell including original accessories is designed for and
adapted to the patient’s individual needs� In case of alterations to the fit, clinical
picture or the like further adaptations may only be performed by the competent
specialized company� General alterations as to form, upholstery, technique or
the like may not be performed without the manufacturer’s consent; otherwise
such alterations will result in a loss of guarantee�
5. Adaptation of the seat shell to the patient
Attention: Alterations as to fit, clinical picture or the like may only be performed
by the competent specialized company!
5.1 Adjustment of width of seat
Loosen the four setscrews for the adjustment of the seat width on the lower side of
the seat shell by means of a hexagon socket
screw key such that the connection can be
moved (Photo 1)� Also loosen the setscrews
on the back of the seat shell (Photo 2), two
pieces each at the bottom on each side (3)�
Then you can set the width of seat to the
dimension desired� Following that, tighten
the screws again� Upon completion of the
setting works check all connections for firm
fit again�
5.2 Adjustment of depth of seat
Loosen the setscrews for the adjustment of
depth of seat at the bottom of the seat shell
by means of a hexagon socket screw key
26 ADAPTATION OF THE SEAT SHELL TO THE PATIENT
1
2
Page 27
just so far that the connection can be moved
(Photo 3)� Then loosen the bur-type connection of the seat upholstering (Photo 4), and
then you can set the depth of seat to the dimension desired�
Tighten the screws again and fasten the seat
upholstering by means of the bur-type tape�
Upon completion of all setting works check
all connections for firm fit�
Attention: Alterations as to fit, clinical picture or the like may only be performed by the
competent specialized company!
5.3 Adjustment of backrest height
Loosen the four setscrews for the adjustment of the height of seat on the rear of the
seat shell by means of a hexagon socket
screw key just so far that the connection
can be moved (Photo 5)� Then loosen the
bur-type connection of the back upholstering (Photo 6)�
3
4
English
5
Following that, you can set the height of
seat to the dimension desired and tighten
all screws�
Upon completion of all setting works check
6
all connections for firm fit�
ADAPTATION OF THE SEAT SHELL TO THE PATIENT 27
Page 28
5.4 Adjustment of the trunk guiding
pressure pads
The trunk guiding pressure pads (Photo 7)
(thorax pressure pads) can be adjusted as to
height as well as to their lateral distance to
the patient� The setscrews are found on the
back of the seat shell, two each at each pressure pad� Loosen the setscrews by means
of a hexagon socket screw key just so far
that the connection can be moved (Photo 8)�
Then you can set height and lateral distance
desired and tighten the screws again�
Upon completion of all setting works check
all connections for firm fit�
6. Operation
7
8
6.1. Attachment and removal of the seat shell
via adapter plate
Attaching the seat shell
The seat shell is fixed to the adapter plate of
the underframe or wheel chair by means of
the trapezoidal adapter (Photo 9)� For that
purpose perform the subsequent steps and
check the firm fit on the adapter plate after
the seat shell has been placed�
First unlock the seat shell fixation (Photo 10)�
28 OPERATION
9
10
Page 29
Set the rear end of the seat shell adapter to
the front of the adapter plate such that the
locking is pressed downward (Photo 11)�
Then push the seat shell backwards until it
engages audibly (Photo 12)�
Lock the seat shell fixation again (Photo 13)�
11
Finally, check the seat shell and the seat
shell catch for firm fit (Photo 14)�
Attention: The example shows the trapezoidal adapter of the underframes of the
ROOMY NEW EDITION� Differences between
this adapter and your item may occur�
Attention: The placing of the seat shell on
the wheel chair may only be performed without patient�
12
English
13
14
OPERATION 29
Page 30
Removing of the seat shell
First loosen the protective device (Photo 15)�
Open the seat shell catch by pressing the
lever upwards (Photo 16)� Then you can pull
out the seat shell to the front�
Attention: The removal of the seat shell from
the wheel chair may only be performed without patient�
15
Attention: The example shows the trap-
16
ezoidal adapter of the underframes of the
ROOMY NEW EDITION� Differences between
this adapter and your item may occur�
6.2 Attachment and removal of the seat shell
via locking pin
In order to fix the seat shell please follow these steps:
1� Check whether the release button is locked in� If yes, the locking pin should
reach out on top of the adaptor plate� If not, turn the locking pin until it locks�
2� Position the seat unit with the rear part of the trapezoidal adaptor on the
trapezoidal plate� Push the seat unit (and thereby the trape-zoidal adaptor)
backwards into the trapezoid plate until the locking pin engages audibly
Important: Check that the seat shell and the lock are firmly fixed by pulling the
seat while pushing the undercarriage� The seat shell should not slide out�
To remove the seat shell proceed as follows:
Pull the locking pin downward and turn by 90°� This way the locking pin will
remain in its unlocked position�
Open the seat shell fixation by pushing down the lever� Now you can pull
the seat shell out towards the front�
Remove the seat shell from the undercarriage�
Turn the locking pin until it locks audibly�
30 OPERATION
Page 31
6.3 Adjustment of the back angle
The rear angle can be adjusted comfortably
by means of the gas pressure spring on the
rear of the seat shell (Photo 17)�
Press the lever at the lower end of the gas
pressure spring and manually set the rear
angle continuously (Photo 18)� When the lever is released, the setting angle is fixed�
17
18
7. Optional equipment: mounting and operation
English
7.1 Safety belt for the pelvis
MAGICLINE can be equipped with a belt for
the pelvis at a 45°-angle (Photo 19) as well
as a 70°-angle (Photo 20)�
OPTIONAL EQUIPMENT: MOUNTING AND OPERATION 31
19
20
Page 32
A belt is mounted at a 45°-angle after a belt
holding device has been mounted to the rear
threaded bore and the belt is inserted between backrest and lateral parts (Photo 21)�
Mounting at the 70°-angle is performed on
the lower side of the lateral parts after a belt
holding device has been mounted between
the two threaded bores and the belt is inserted through the guiding slots provided on
the lower side of the lateral parts and moved
upwards between lateral parts and seat area
(Photo 22)�
21
22
7.2 Belt for the breast
To mount a belt for the breast MAGICLINE is
provided with a mount on the lateral trunk
guiding pressure pads (thorax pressure
pads)� Fasten the belt for the breast to the
threaded bores provided (Photo 23)�
7.3 Brace Belt 4-point
Mounting at the brace belt 4-point is performed on the lower side of the lateral parts�
After a belt holding device has been mounted
between the two threaded bores, the belt is
inserted through the guiding slots provided
on the lower side of the lateral parts and
moved upwards between lateral parts and
seat area�
23
24
32 OPTIONAL EQUIPMENT: MOUNTING AND OPERATION
Page 33
7.4 Pressure pad for breast
and shoulders
MAGICLINE can be equipped with different
pressure pads for breast and shoulders�
Fastening is identical with the different designs�
The lower belts of the pressure pads for
breast and shoulders are fastened to the
fastening elements of the lateral parts on the
rear of the seat shell and moved to the front
between backrest and seat area (Photo 24)�
At the top, the belts are inser ted into the tilt
ing buckle on the rear of the seat shell and
fixed by the tilting buckle (Photo 26)�
To fasten the patient’s belt firmly the pressure pad for breast and shoulders is loosened at the connecting elements (Photo 25)
to lay it over the patient� To adapt the pressure pad as to length, use the tilting buckle
at the backrest (Photo 26)�
25
26
-
English
27
7.5 Headrest systems
MAGICLINE can be equipped with different
headrest pressure pads� The example shows
the ALULINE headrest system�
Fasten the headrest by loosening the fixing
28
lever at the headrest mount found at the upper part of the backrest (Photo 27), inserting
the headrest holding device and tightening
the lever again�
The same method is used when fixing the
head rest with a wing screw� First the screw
is loosened, the the head rest is adjusted, finally the screw is tightened once
again (Photo 28)�
OPTIONAL EQUIPMENT: MOUNTING AND OPERATION 33
Page 34

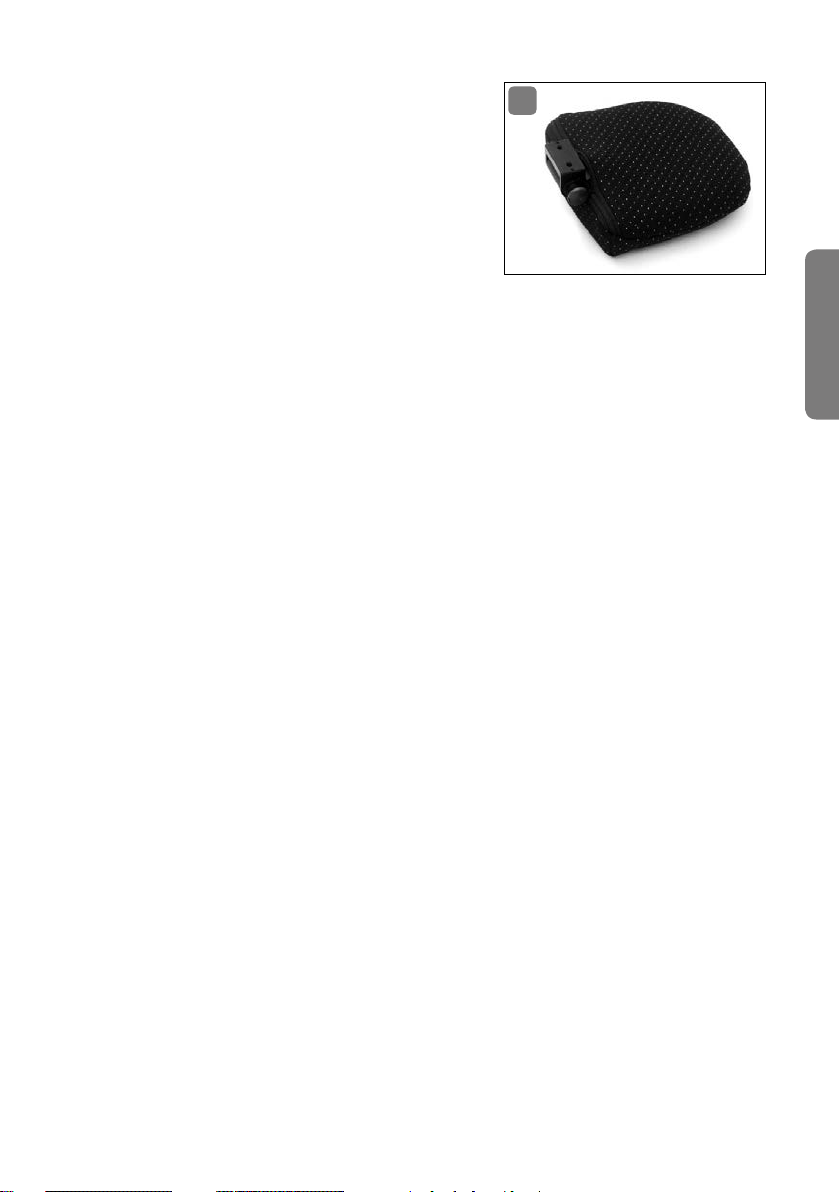

7.6 LWS support
MAGICLINE can be equipped with a bur-type
LWS support�
Simply fasten it by means of a bur-type connection below the cover of the backrest at the
therapeutically required height (Photo 29)�
29
7.7 Armrests
MAGICLINE can be equipped with different
armrests� Fasten the armrest by loosening the fixing lever at the armrest mount
(Photo 30) on the right and left on the sides of
the seat shell, inserting the headrest holding
device and tightening the lever again�
7.8 Abduction wedge (spreading wedge)
Abduction wedges can be obtained in two
designs for MAGICLINE, rigid and swivelling� Both are plugged onto the holding device (square pipe) to the lower side of the
seat shell and fixed by means of a fixing lever
(Photo 31)�
7.9 Trunk guiding pressure pads
(thorax pressure pads)
For this item two designs can be obtained
for assembly to MAGICLINE, a rigid one
(Photo 32) and a design with swivelling device (Photo 33)�
30
31
32
Both are fastened to the mount rails on the
back of the seat shell by means of two hex ago n
socket screw keys (Photo 32)�
34 OPTIONAL EQUIPMENT: MOUNTING AND OPERATION
Page 35
7.10 Swivelling the trunk guiding
pressure pads
Loosen the catch by pressing the red button
on the side of the pressure pads�
Then let the pressure pads swivel� When
the pressure pads swing back, the catch is
engaged audibly and thus the trunk guiding
pressure pad is fixed�
32
8. Cleaning and servicing instructions
You can influence the appearance of your valuable home textiles yourself by
regular cleaning, vacuum-cleaning or careful brushing before dirt gets
stuck
immediately taking up liquids by means of absorbent material – the longer
you wait, the more difficult the cleaning becomes! In most cases a mild
light-duty detergent is helpful, put it on a cloth (low dose) and use it for
dabbing (never rub strongly)� It is important that this solution is never put
on the cover directly, but always on the cloth� If required, use clear water
for slight rubbing�
English
Please observe: The cloth must be neither chlorinated nor bleached� The tissue
should exposed to direct sunlight as little as possible�
All our covering cloths can be washed at 30°� Use a light-duty detergent for
washing or gentle chemical purification�
Do not dry the cover in a dryer! Should you wish to wash the cover of the seat
shell more frequently, a second cover to be used alternately is recommended�
Ask your medical supplier for that� Please clean additional parts by means of
mild soapsuds and a soft sponge usually used in a household�
The basic corpus of the MAGICLINE seat system is provided with a high-quality
resisting plastic coating� Clean the latter with soapsuds and a soft sponge� Avoid
aggressive or rubbing agents, as they may damage the surface of the plastic
coating� For disinfection all agents usually applied in this context can be used�
CLEANING AND SERVICING INSTRUCTIONS 35
Page 36
9. Technical Data
9.1 MAGICLINE dimensions (outer dimensions)
Size 1 Size 2 Size 3
Width without armrests 30 - 35 cm 35 - 40 cm 40 - 45 cm
Depth all incl. 42 cm 47 cm 52 cm
Height incl.
trapezoidal adapter
Weight incl.
trapezoidal adapter
without patient
9.2 MAGICLINE dimensions (inner dimensions)
Width 20 - 25 cm 25 - 30 cm 30 - 35 cm
Depth 20 - 25 cm 26 - 31 cm 32 - 37 cm
Height 30 - 44 cm 39 - 46 cm 44 - 51 cm
9.3 General technical data
Back angle -5° to +30° -5° to +30° -5° to +30°
Maximum load 25 kg 35 kg 45 kg
Maximum body height 120 cm 135 cm 150 cm
44 - 50 cm 48 - 55 cm 53 - 60 cm
approx. 8 kg
+ approx. 2 kg
for head- and
armrests
Size 1 Size 2 Size 3
Size 1 Size 2 Size 3
approx. 9 kg
+ approx. 2 kg
for head- and
armrests
approx. 10 kg
+ approx. 2 kg
for head- and
armrests
10. Safety instructions
A transport of the patient in a car in the seat shell MAGICLINE is not permitted at any time! Use special seats
meeting applicable requirements for transport in a car� The seat shell may
only be transported with nobody sitting in it�
We’d like to point out expressly that persons in seat shells must be secured
at any time by means of appropriate holding systems (belts)!
Always pay attention that the seat shell is firmly connected to the underframe and secured�
In case of questions related to the MAGICLINE do not hesitate to contact
your specialized dealer or interco�
36 TECHNICAL DATA
Page 37
Perform a regular visual inspection of all MAGICLINE connections�
If doubts occur, ask your specialized dealer�
Attachments of accessories or alterations to MAGICLINE performed by
others than the manufacturer are not allowed and can result in legal proceedings, if they become known� Further to that, the obligation of warranty
by the company of interco GmbH expires and the manufacturer can no
longer be held liable�
MAGICLINE is approved for the intended use only�
Seat units may only be mounted to the underframe in the direction
prespecified�
Do not use the footboard for entering or leaving the seat system� This
should be tilted off or removed�
To master stairs the patient, the seat system and the indoor underframe
must be transported separately� Carrying the indoor underframe including
mounted seat system with the patent sitting in it is not allowed! Secure the
patient against dropping out before any lifting or lowering operations as
well as the adjustment of the sitting inclination�
To avoid injuries never put your hands between moving parts when
performing adjustments� Suspending bags is not allowed�
Never leave the patient without supervision, not even when he/she is
secured by belts�
Should the patient lean out very far or move strongly, the risk of
overturning may occur�
After all adjustment works lock connections which were loosened before
again well�
Only use mild cleaning agents for all frame and plastic elements�
All our covers can be washed at 30°� Use a light-duty detergent for a wash�
Do not dry the cover in a dryer!
The cover must not be cleaned chemically, chlorinated or bleached�
English
SAFET Y INSTRUCTIONS 37
Page 38
11. Reuse and disposal
Reuse
MAGICLINE is suitable for reuse� Before it is passed on, all the necessar y cleaning and maintenance activities must be performed� When it is handed over, make
sure it is accompanied by all the documentation necessary for use (including
these instructions for use)�
Disposal
When MAGICLINE has reached the end of its service life, make inquiries with your
local waste management company about the regulations concerning disposal
and recycling�
12. Warranty
In addition to the general terms of business we grant a guarantee of one year for
our product MAGICLINE� After returning the guarantee voucher we grant an additional year of manufacturer’s guarantee, which means the total guarantee period
is two years� Unusable or damaged parts will be repaired within the guarantee
period or replaced free of charge� Development-related alterations or wearing
parts (e�g� gas pressure damper or covers) are excluded�
We cannot be held liable for damage due to combinations of our product with third
parties’ products of any kind which may imply considerable risks� We expressly
declare that third parties’ products approved by us are excluded from that�
Defects resulting from natural wear, excessive strain, damage due to force or
with premeditation as well as unintended use are excluded as well�
Subject to technical modifications�
38 REUSE AND DISPOSAL
Page 39
13. Declaration of conformity
EU-Declaration of Conformity for Medical Devices
Name of the manufacturer: interco GmbH
Gesellschaft zur Planung und Vertrieb
von Rehabilitationshilfen mbH
Address of the manufacturer: Im Auel 50
53783 Eitorf GERMANY
We hereby declare that the device
Article description: MAGICLINE, size 1-3
Design: odular, jointly growing seat system
dimensions in compliance with table
equipment according to definition
Commission: series production
conforms to the pertinent provisions of the directive listed below:
Medical Device Directive 93/42/EEC, Annex I and VIII
Eitorf, 05 February 2004
English
Michael Markwald
CEO
DECLARATION OF CONFORMITY 39
Page 40
14. Service plan
Important: Inspections must take place every 6 months!
Pos. Area Check
Adjustment /
functionality
1 Function check
2 Screw
connections
3 Appearance
(visual inspection)
Back adjustment
Fixing unit
Arm rest
Head support
Abduction wedge
Therapy table
Screws tightened
Rust spots
Paintwork
Flock coating
Cleanliness
Fabric seams
(position / appearance)
Type plate
ok Damage /
deformation
Exchange /
replacement
40 SERVICE PL AN
Page 41
Notes
WARRANTY CARD
English
Upon submission in this card we will extend the warranty on your MAGICLINE® to cover
a total of 2 years. Please fill out this warranty card carefully and completely and return
it to us. Thank you very much.
Payer/Health Insurance Fund:
Location of the payer:
Serial number:
Delivery date:
Name of the patient:
Street:
Postal code/Place:
Telephone*:
Email*:
*Optional
Page 42
Notes
REPLY CARD
SENDER
Name
Street
Postal code/Place
Please be
sure to
include
sufficient
postage!
RETURN ADDRESS
interco GmbH
Im Auel 50
53783 Eitorf - Germany
Page 43
Page 44
Gesellschaft für Planung und Vertrieb
von Rehabilitationshilfen mbH
Im Auel 50
53783 Eitorf
Germany
T. +49 2243 8807-0
F. +49 2243 8807-29
E. info@interco-reha�de
I. www�interco-reha�de
© interco GmbH, Eitorf, 2018
Stand März 2018
Technische Änderungen vorbehalten
Status as per March 2018
Subject to technical alterations
without prior notification
Zertifiziert nach
Certified as per
DIN EN ISO 9001:2015
Reg�-Nr� 73 100 357-1
DIN EN ISO 13485:2012
Reg�-Nr� 70 105 357-1
TÜV Hessen
interc o und Seat up you r Life! sind ein getragene M arken der inter co GmbH · interc o and Seat up you r Life! are reg istered tr ademarks of i nterco GmbH
Loading...
