INTELLINET NETWORK 560849 User Manual [en, es]

16-PORT
FAST ETHERNET
PoE+ SWITCH

USER MANUAL

MODEL 560849

intellinet-network.com

Important: Read before use. • Importante: Leer antes de usar.

INT-560849-UM-ML1-0114-03

16-Port Fast Ethernet PoE+ Switch • User Manual English

Thank you for purchasing the Intellinet Network Solutions™ 16-Port Fast Ethernet PoE+
Switch, Model 560849. For specic ations, go to intellin et-network. com.

CONNECTIONS & INDICATORS

2 4 6 8 10 12 14 16

PoE

Link/Act

PoE

Link/Act

Power

LEDs

The LED indicators — Power,
PoE, Link/Activity — make it
easier to monitor the switch
and its connections.

Ports

Each of the 16 ports can be
used to deliver both power (up
to 30 watts per port) and data to remote devices. All ports on the switch support Auto­MDI/MDI-X functionality, so crossover cables and uplink ports are not needed for
connections to PCs, routers, hubs, other switches, etc. Cat5/5e/6 UTP/STP cables provide
optimal performance; if a status LED doesn’t indicate a link or activity, check the
corresponding device for proper setup and operation.

Power

Use the included power cord to connect the device (next to the On/O switch on the
rear panel) to an AC outlet. Conrm that the power LED on the front panel is lit.

1 3 5 7 9 11 13 15

LED Status Operation

Power On Power on
O Check the AC connection; turn the power on

PoE On Port is linked to a PSE/PoE device
O No PSE/PoE device is linked

Link/Act On Valid port connection
Blinking Valid port connection; data transmitted/received
O No link established

INSTALLATION

Prior to use, it is recommended that the switch be placed/positioned:

• on a level surface with at least 25 mm (approx. 1”) of clearance for ventilation;

• away from sources of electrical noise: radios, transmitters, broadband ampliers, etc.;

• within 100 m (approx. 328’) of network devices it’s to be connected to.

Rackmount

The switch includes brackets and screws for optional rack mounting.

1. Disconnect any cables from the switch.

2. Position a bracket over the mounting holes on one side of the switch and secure it
in place with screws.

3. Repeat Step 2 on the other side of the switch.

4. Position the switch in the rack and screw the brackets to the rack.

5. Reconnect any cables.

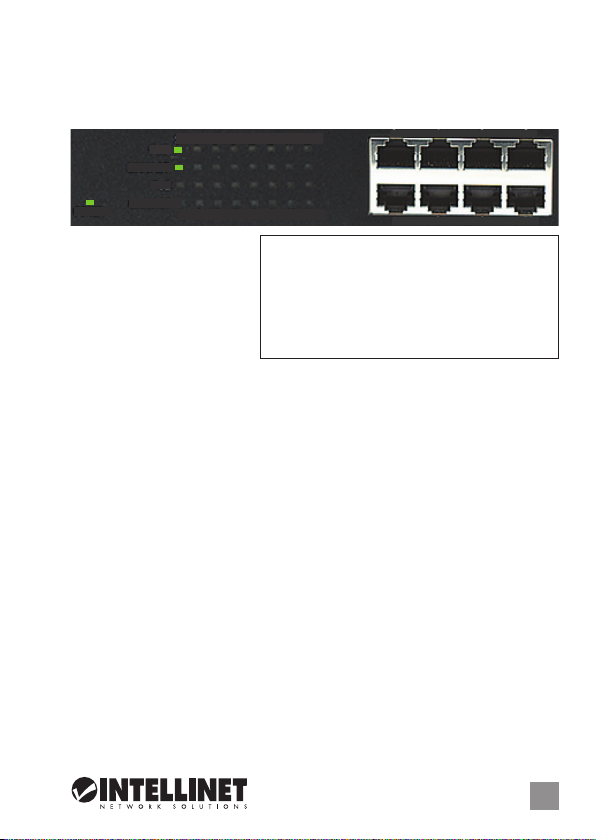

16 RJ45 10/100M ports (1-8 shown)

2 4 6 8

1 3 5 7

2

ENGLISH

16-Port Fast Ethernet PoE+ Switch • Handbuch Deutsch

Vielen Dank für den Kauf des Intellinet Network Solutions™ 16-Port Fast Ethernet PoE+
Switch, Modell 560849. Die Spezikationen nden Sie auf intellinet-network.com.

ANSCHLÜSSE & ANZEIGEN

2 4 6 8 10 12 14 16

PoE

Link/Act

PoE

Link/Act

Power

LED-Anzeigen

Die LEDs — Strom, PoE, Verbindung/
Aktivität — vereinfachen das
Ablesen der Funktionen und
Anschlüsse.

Ports

Jeder der 16 Ports kann
angeschlossene Geräte sowohl mit
Strom (bis zu 30 Watt pro Port) als auch mit Daten versorgen. Alle Ports unterstützen
Auto-MDI/MDI-X Funktionalität, daher werden Crosskabel und Uplink-Ports für
Verbindungen zu PCs, Routern, Hubs, anderen Switchen, etc. nicht benötigt. Cat5/5e­UTP/STP-Kabel bieten die beste Performance. Wenn eine LED keine Verbindung/Aktivität
anzeigt, überprüfen Sie das verbundene Gerät.

Strom

Schließen Sie das beiliegende Stromkabel an das Gerät (neben dem An/Aus-Schalter)
und an eine Steckdose an. Vergewissern Sie sich dass die “Power”-LED aueuchtet.

1 3 5 7 9 11 13 15

LED Status Operation

Power An Gerät wird mit Strom versorgt
Aus Stromanschluss prüfen/Gerät einschalten

PoE An Port ist mit PSE/PoE-Gerät verbunden
Aus Kein PSE/PoE-Gerät angeschlossen

Link/Act An Verbindung ist hergestellt
Blinkend Verbindung ist hergestellt; Datenübertragung
Aus Verbindung ist nicht hergestellt

16 RJ45 10/100M Ports (Auf Abb:1-8)

2 4 6 8

1 3 5 7

INSTALLATION

Es wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen:

• auf ebenem Untergrund mit mind. 25 mm Rundumabstand für ausreichend Luftdurchsatz

• fern von anderen Übertragungsgeräten wie Radio, Breitbandverstärker, etc.

• max. 100 m vom zu verbindenden Netzwerkgerät entfernt.

Rackmontage

Diesem Switch liegen Haltewinkel und Schrauben für optionale Rackmontage bei.

1. Trennen Sie alle Kabel von dem Switch.

2. Platzieren Sie einen Haltewinkel über den Montagelöchern auf einer Seite des
Switches und xieren Sie ihn mit Schrauben.

3. Wiederholen Sie Schritt 2 auf der anderen Seite des Switches.

4. Platzieren Sie den Switch in dem Rack und schrauben Sie die Haltewinkel fest.

5. Schließen Sie alle Kabel wieder an.

DEUTSCH

3

Switch PoE+ Fast Ethernet de 16 puertos • Manual del usuario Español

Gracias por comprar el Switch PoE+ Fast Ethernet de 16 puertos de Intellinet Network
Solutions™, Modelo 560849. Para más especicaciones, visite intellinet-network.com.

CONEXIONES E INDICADORES

2 4 6 8 10 12 14 16

PoE

Link/Act

PoE

Link/Act

Power

LEDs

Los LEDs — Power, PoE Link/
Activity — hacen mas facil
monitorear el switch y sus
conexiones.

Puertos

Cada uno de los 16 puertos pueden
ser usados para enviar energia
(hasta 30 watts por puerto) y datos a dispositivos remotos. Todos los puer tos del switch
soportan Auto-MDI/MDI-X , los cables crossover y puertos de enlace no son necesarios
para las conexiones para PCs, routers, hubs, otros switches, etc. los cables Cat5/5e UTP/
STP proporcionan un redimiento optimo; Si un LED no indica conectividad ó actividad,
compruebe las conexiones sean adecuadas.

Alimentación

Utilice el cable de alimentación incluido para conectar el dispositivo (junto al switch On /
O ) a una toma de CA. Conrme que el LED en el panel frontal está encendido.

1 3 5 7 9 11 13 15

LED Status Operación

Power Encendido Encendido
Apagado Revise la conexión AC; encienda de nuevo

PoE Encendido Puerto vinculado a un dispositivo PSE/PoE
Apagado No hay un dispositivo PSE/PoE conectado

Link/Act Encendido Valide el puerto de conexión
Parpadeo Datos trasmitidos/recibidos
Apagado No hay comunicación

16 RJ45 10/100M puertos (1-8 se muestra)

2 4 6 8

1 3 5 7

INSTALACION

Antes de utilizarlo, se recomienda que el switch sea ubicado/jado:

• sobre una supercie plana con al menos 25 mm de espacio libre para ventilación;

• lejos de fuentes de ruido: radios, transmisores, amplicadores de banda ancha, etc.;

• dentro de los 100 m (aprox. 328’) deben estar conectados los dispositivos de red.

Montaje en Rack

El switch incluye soportes y tornillos opcionales para el montaje en el Rack.

1. Desconecte cualquier cable del switch.

2. Coloque el soporte sobre los oricios de montaje, ubicados a un lado del switch y
sujételo con los tornillos.

3. Repita el paso 2 en el lado contrario del switch.

4. Coloque el switch en el rack y atornille los soportes al rack.

5. Conecte nuevamente todos los cables.

4

ESPAÑOL
