ILWL-TOOLKIT
GUIDA ALL’INTESTAZIONE DEI CAVI
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 2
INDICE
1- Introduzione
2- Predisposizione del materiale
3- Assemblaggio
4- Rifinitura
5- Conclusione
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 3
INTRODUZIONE
Grazie per avere acquistato la nostra gamma di prodotti per l’intestazione della fibra ottica.
Ci auguriamo che le indicazioni in questo documento possano facilitarVi le prime
crimpature e che possano risultarVi utili nell’ottenere cavi solidi e duraturi.
E’ importante considerare che quelle di seguito riportate sono delle linee guida piuttosto
che delle procedure universali, e che metodi alternativi esistono e possono essere
altrettanto validi.
Nei seguenti passi è descritta l’intestazione di connettori ST ma per SC la procedura è la
medesima.
Siete pregati di leggere il manuale ed impadronirVi dei concetti prima di procedere
all’effettiva crimpatura del Vs. primo connettore.
In breve, l’intestazione prevede i seguenti passi:
• Preparazione dei cavi
• Combinazione delle componenti del corpo del cavo
• Applicazione della mescola adesiva ed assemblaggio del connettore
• Rifinitura e lappatura
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 4
PREDISPOSIZIONE DEL MATERIALE

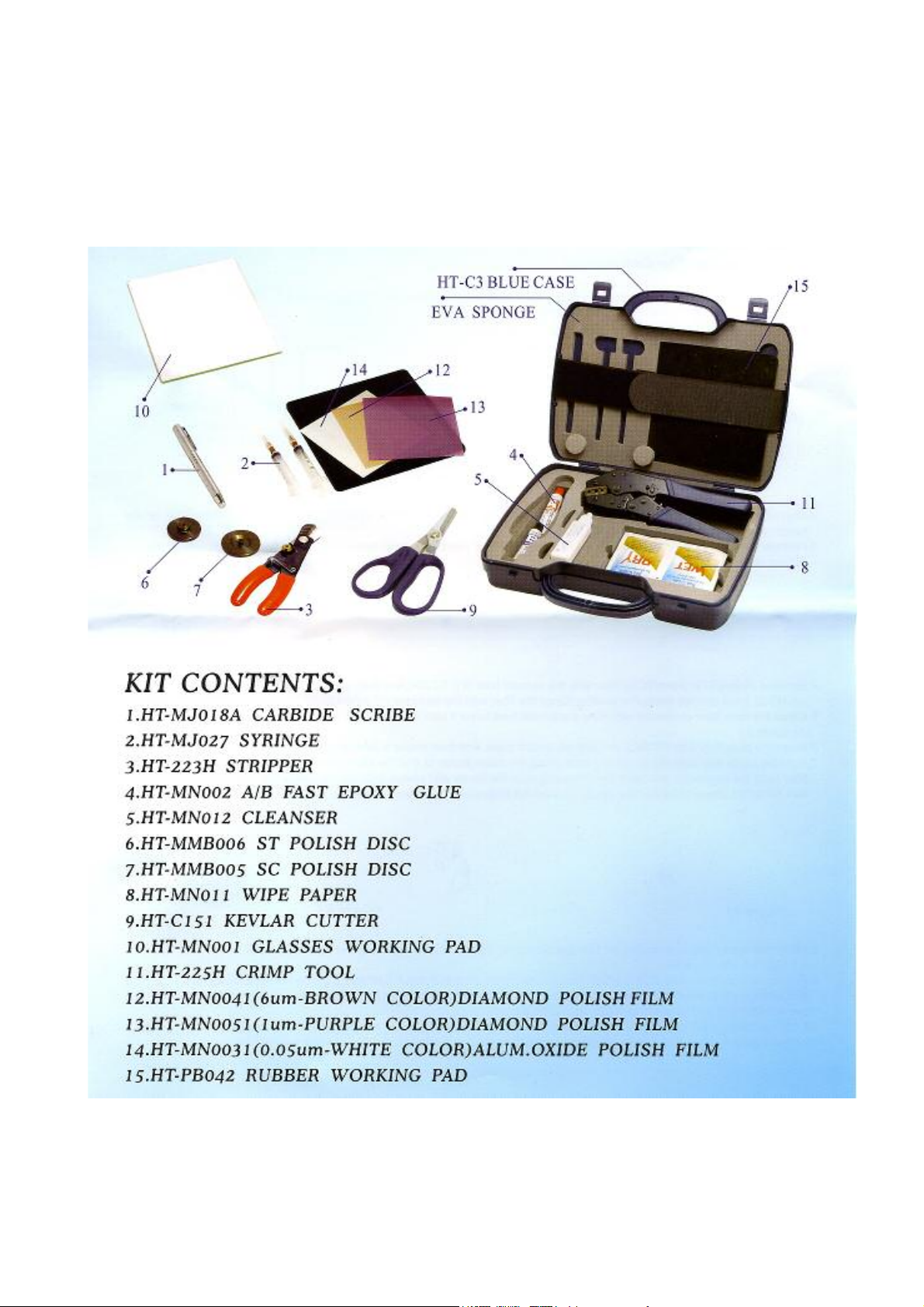

Il kit ed i suoi elementi
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 5

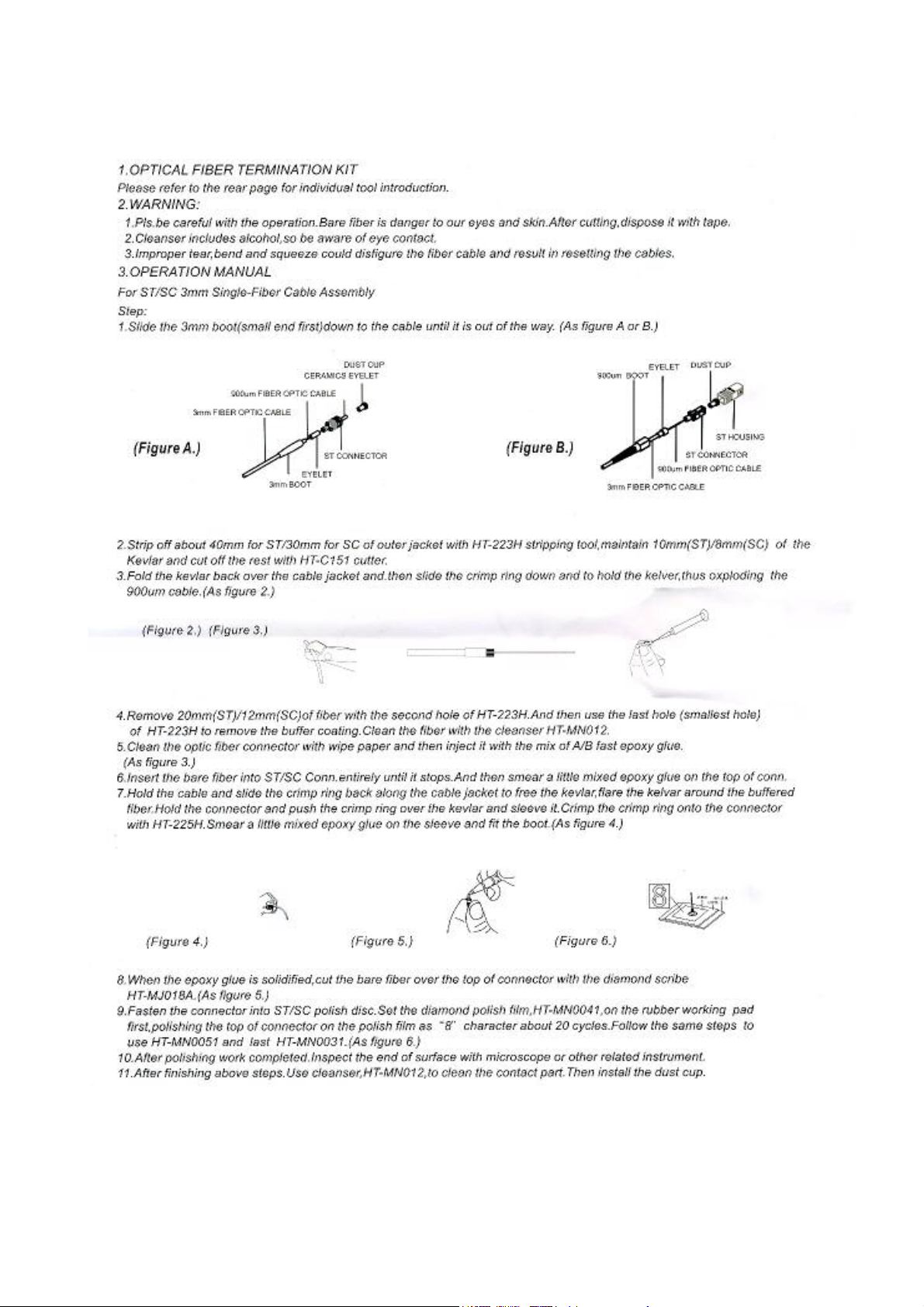

Linee guida originali
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 6

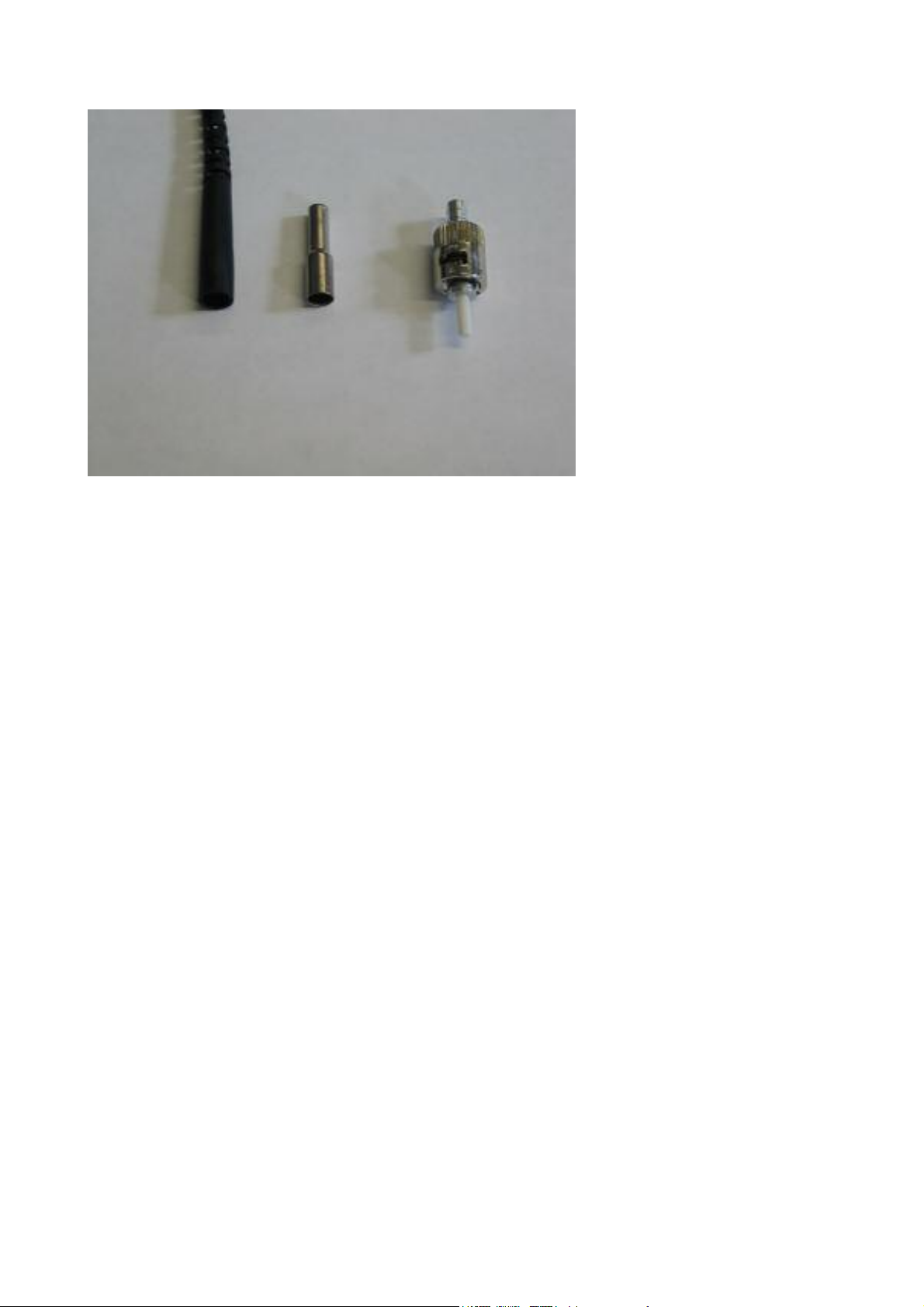

Elementi essenziali del connettore: si tenga presente che altri accessori (guide,
guaine, cappucci sostitutivi, ecc.) possono essere presenti nella confezione dei connettori,
e potranno essere utilizzati a discrezione.
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 7
ASSEMBLAGGIO

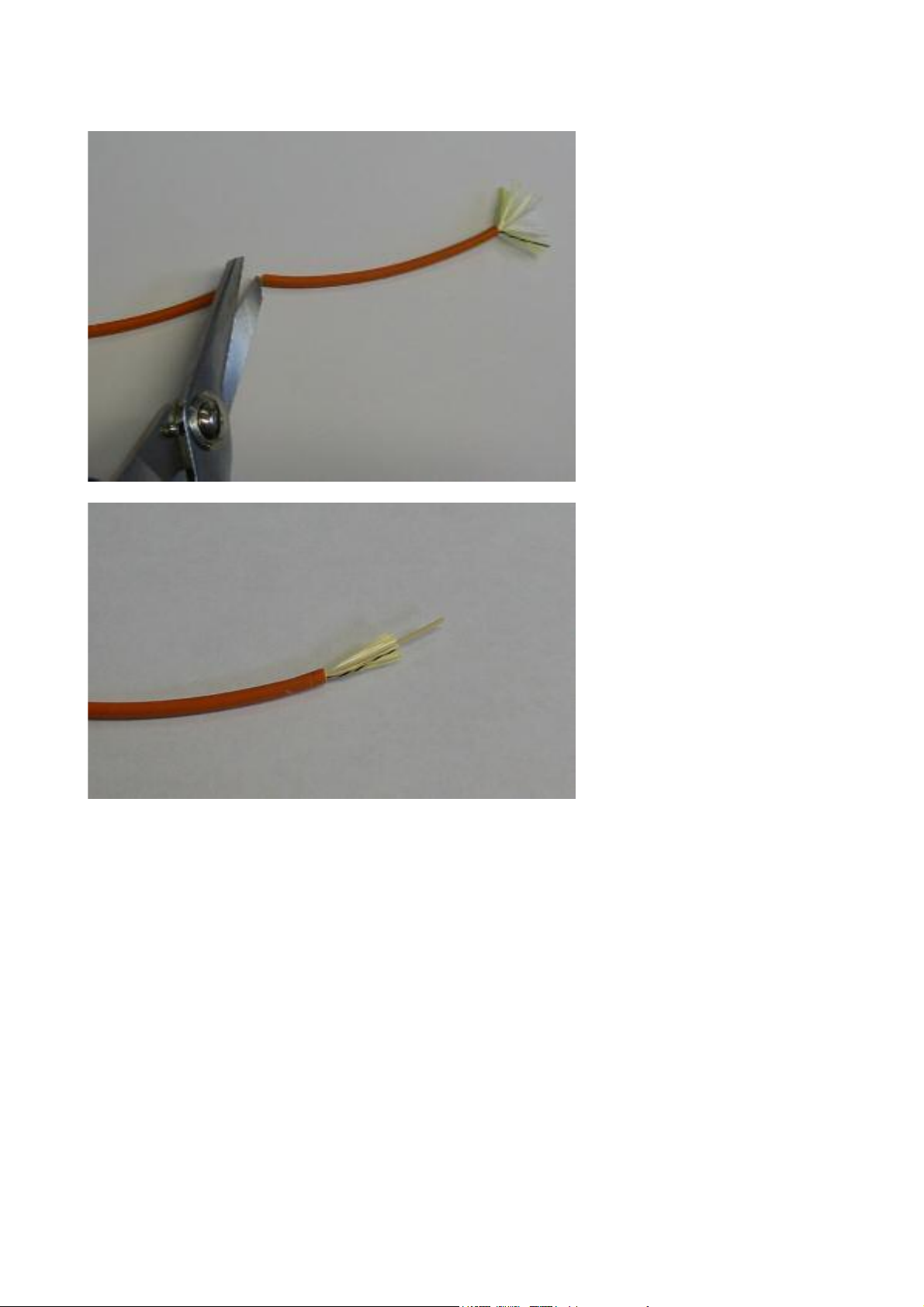

1- Predisposizione della fibra e della guaina
2- Taglio della guaina (10cm)
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 8
3- Intestazione della guaina (1cm per il kevlar, 2cm per il conduttore)
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 9

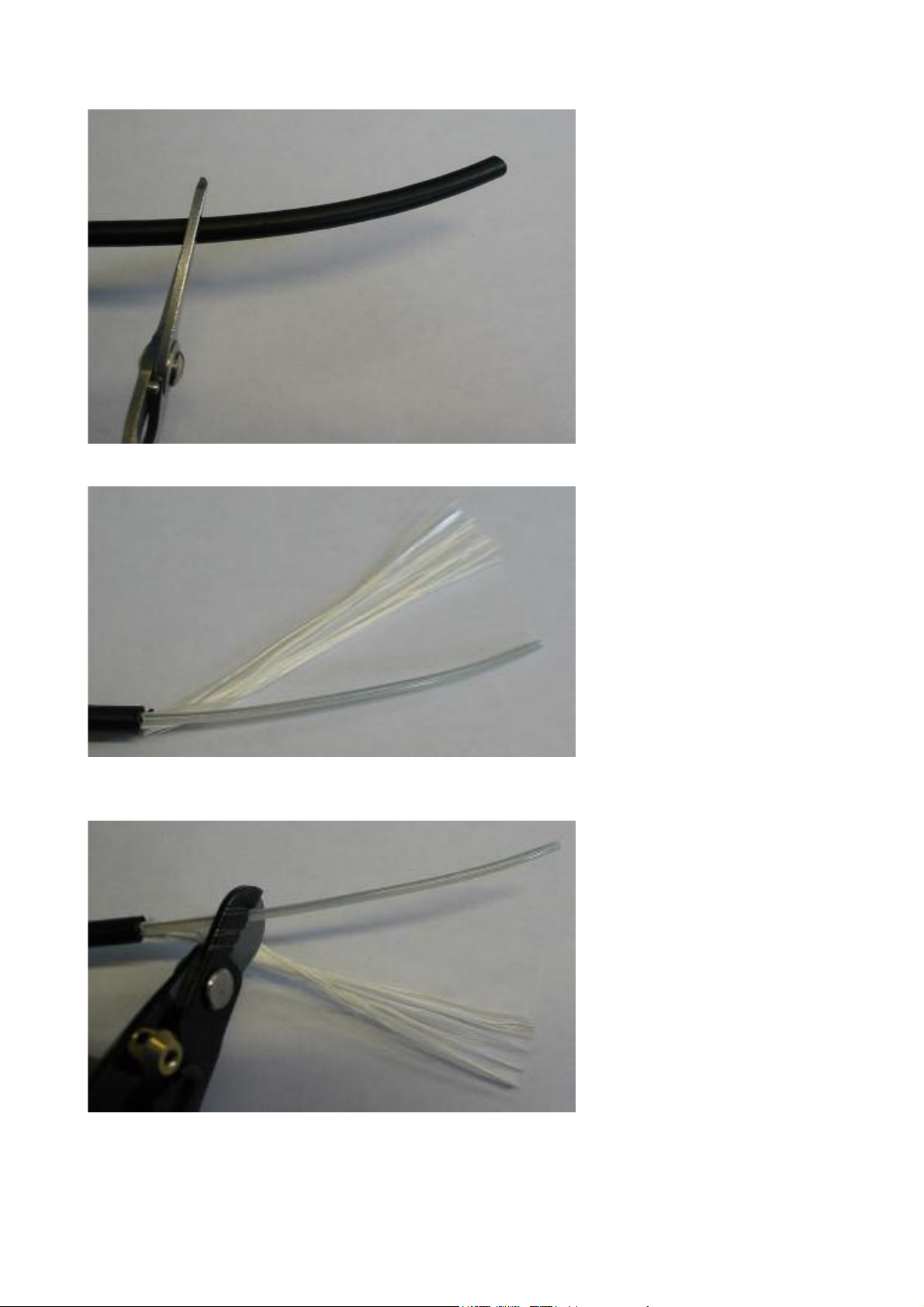

4- Preparazione del cavo in fibra
5- Esposizione della fibra
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 10

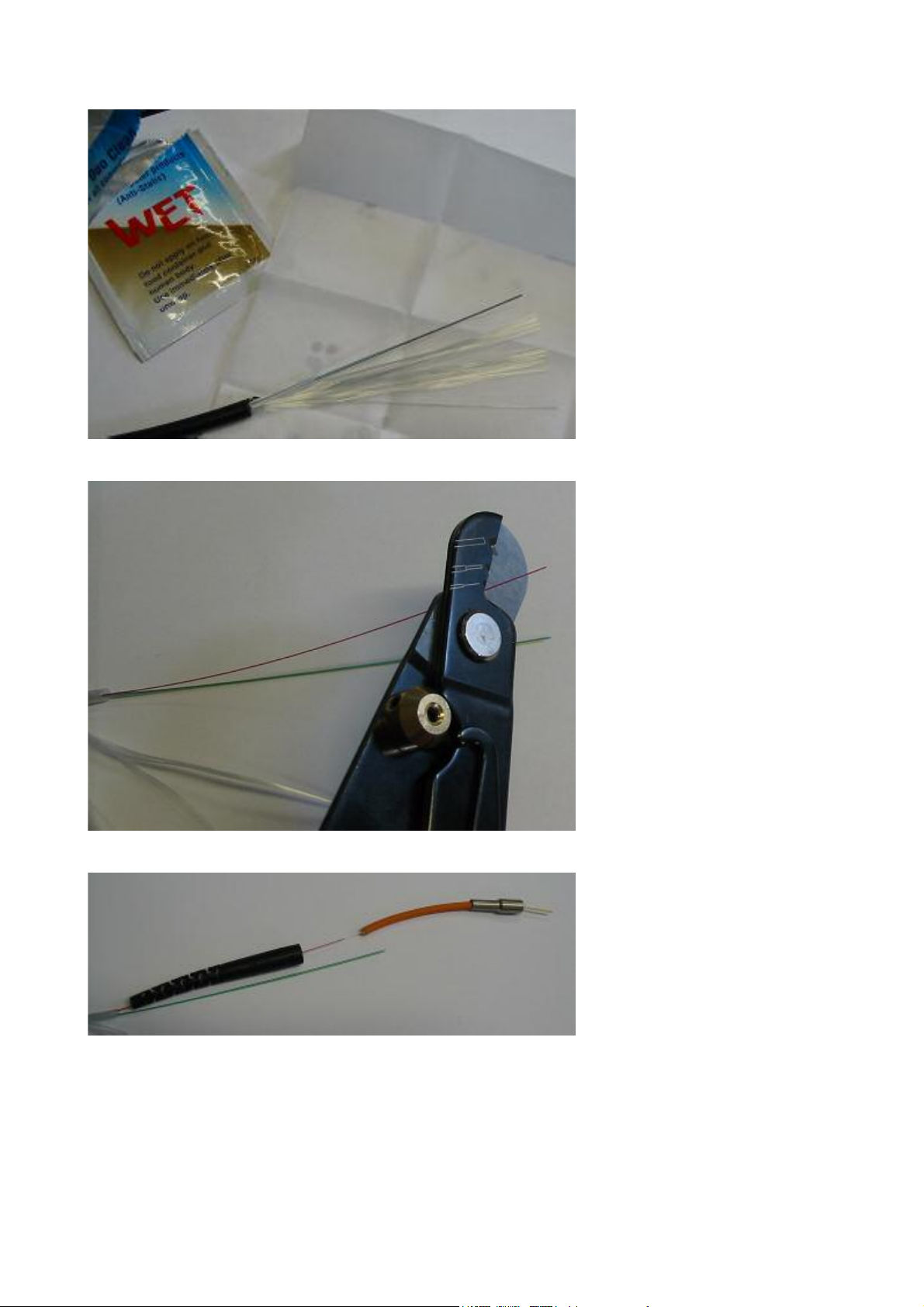

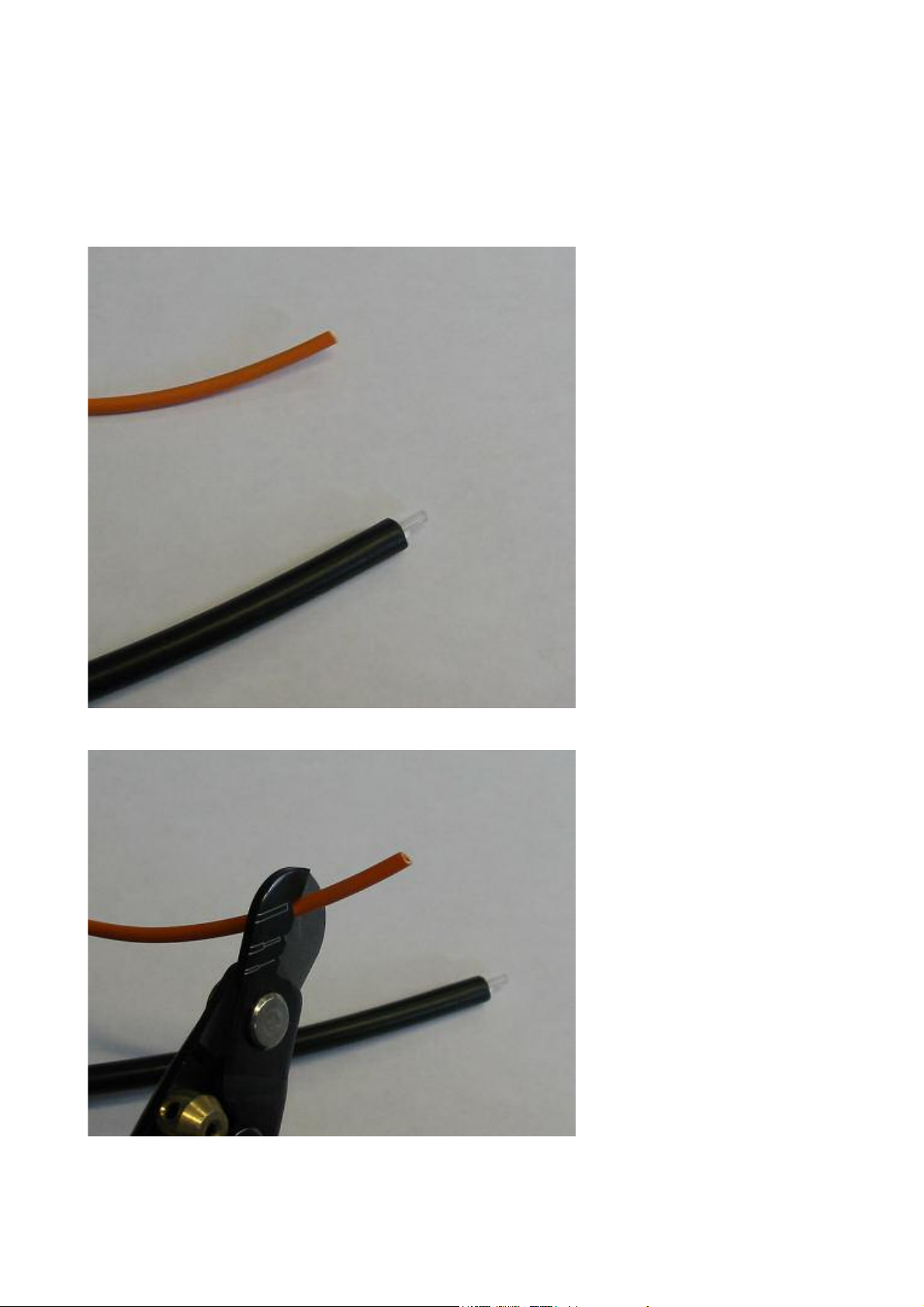

6- Pulizia del cavo in fibra per mezzo di panno bagnato con alcool
7- Intestazione della fibra (2cm)
8- Predisposizione di fibra, guaina, cappuccio in gomma e manichetta di crimpatura
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 11

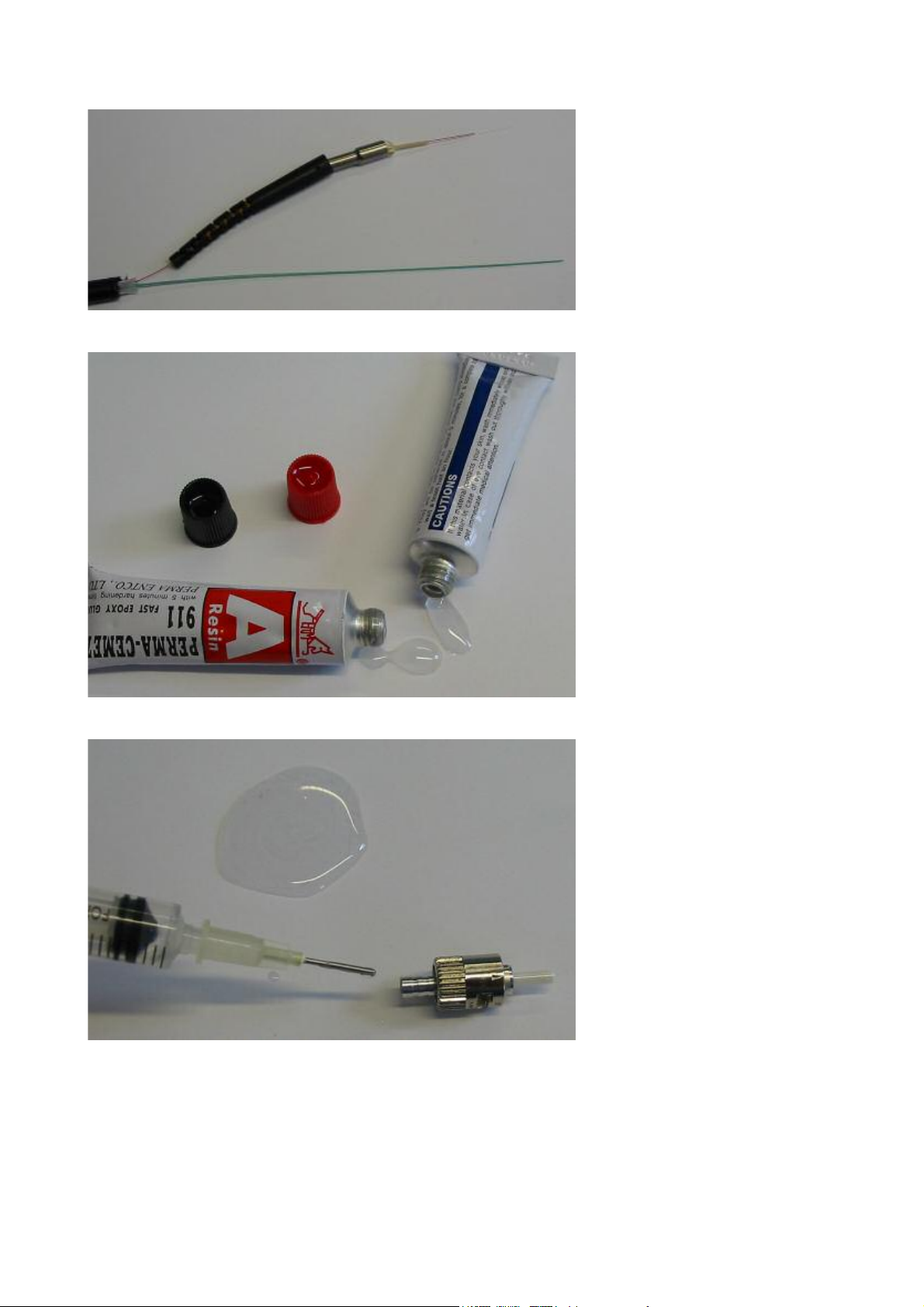

9- Esposizione della fibra
10- Creazione della mescola per l’incollatura
11- Iniezione della mescola all’interno del connettore (da riempire al 50-70 %)
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 12

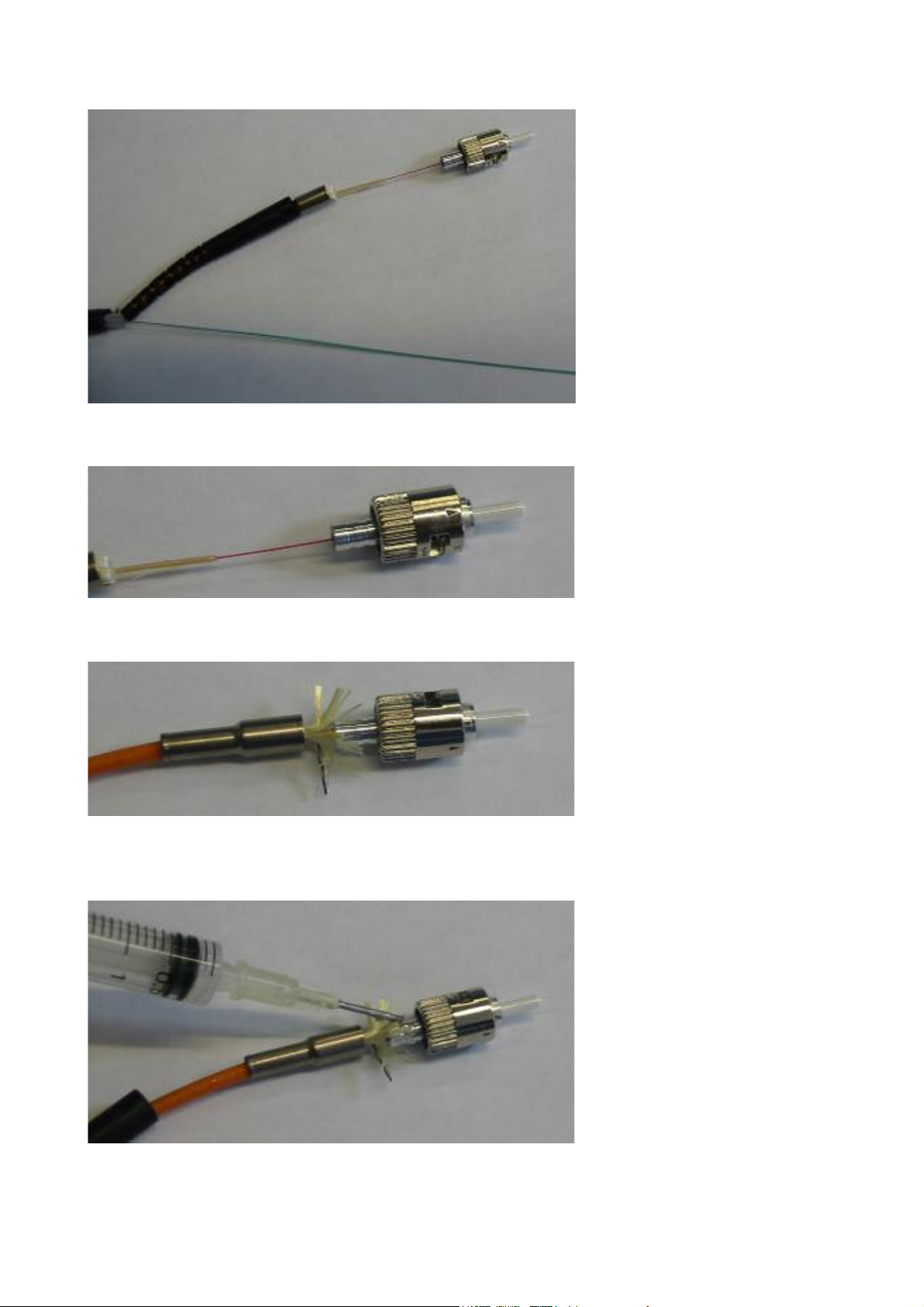

12- Introduzione della fibra nel connettore, con lento movimento rotatorio di
quest’ultimo
13- Esposizione della fibra intestata con posizionamento definitivo del cavo in fibra
all’interno del connettore
14- Spostamento della manichetta per rilascio del kevlar, da disporre intorno al collo
di crimpatura del connettore. E’ anche possibile applicare adesivo nella guaina in questo
passaggio
15- Applicazione della mescola nel collo di crimpatura del connettore
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 13

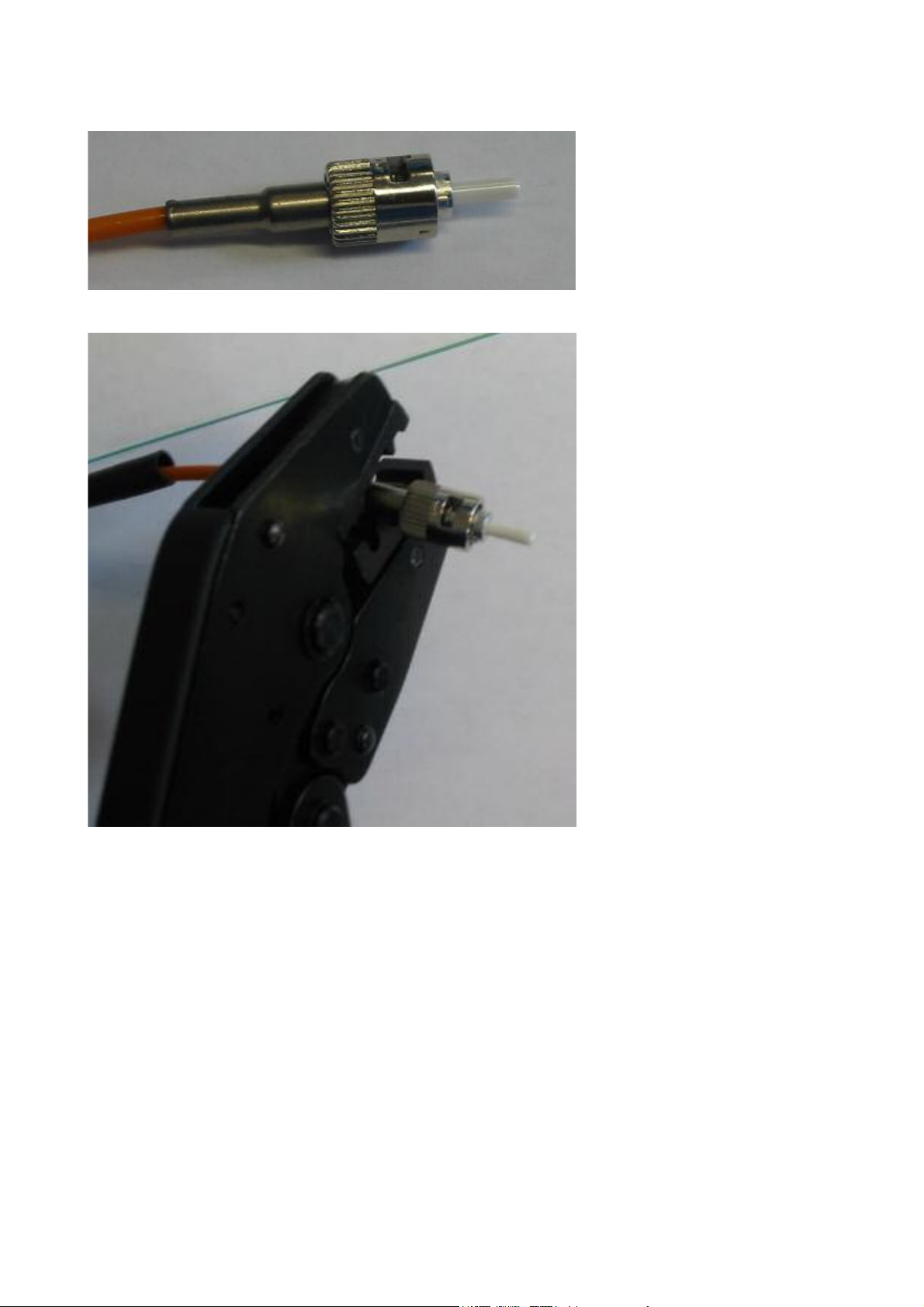

16- Disposizione della manichetta di crimpatura nel collo del connettore
17- Crimpatura della manichetta
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 14

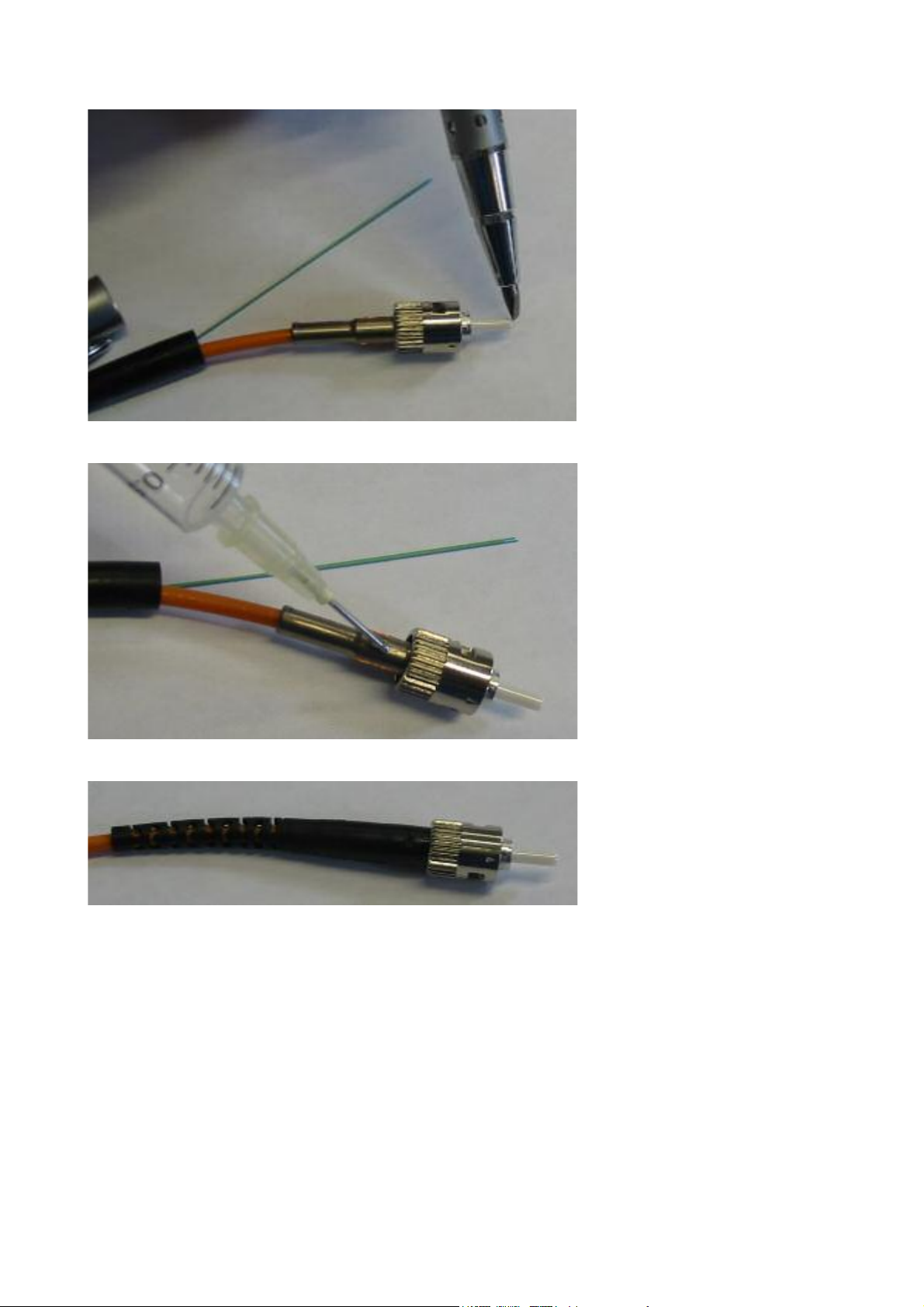

18- Taglio della fibra esposta in eccesso con movimento deciso
19- Applicazione della mescola nella manichetta
20- Sistemazione del cappuccio
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 15
RIFINITURA
1- Attesa di 30 minuti per fissaggio dei componenti per mezzo dell’indurimento della
mescola

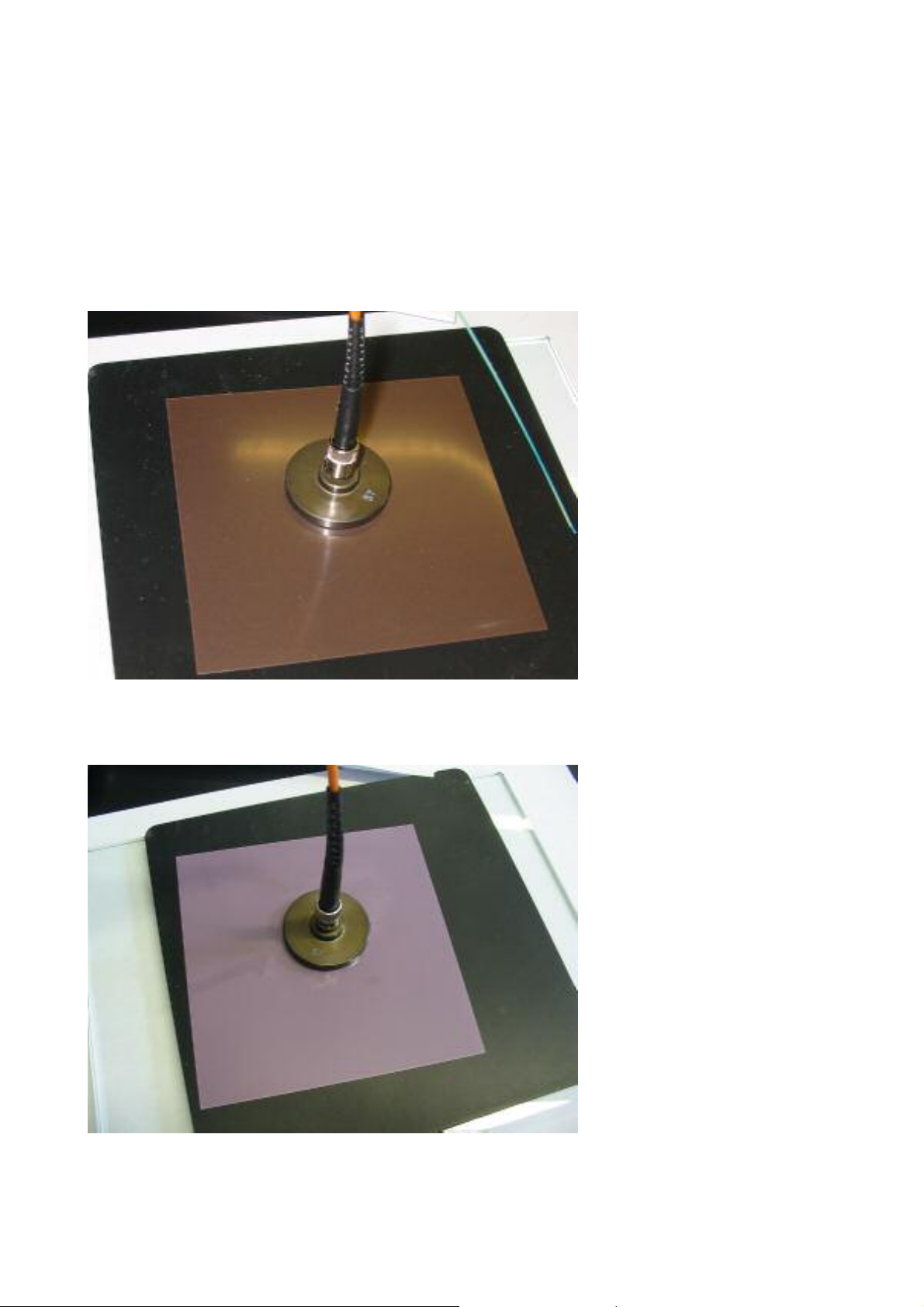

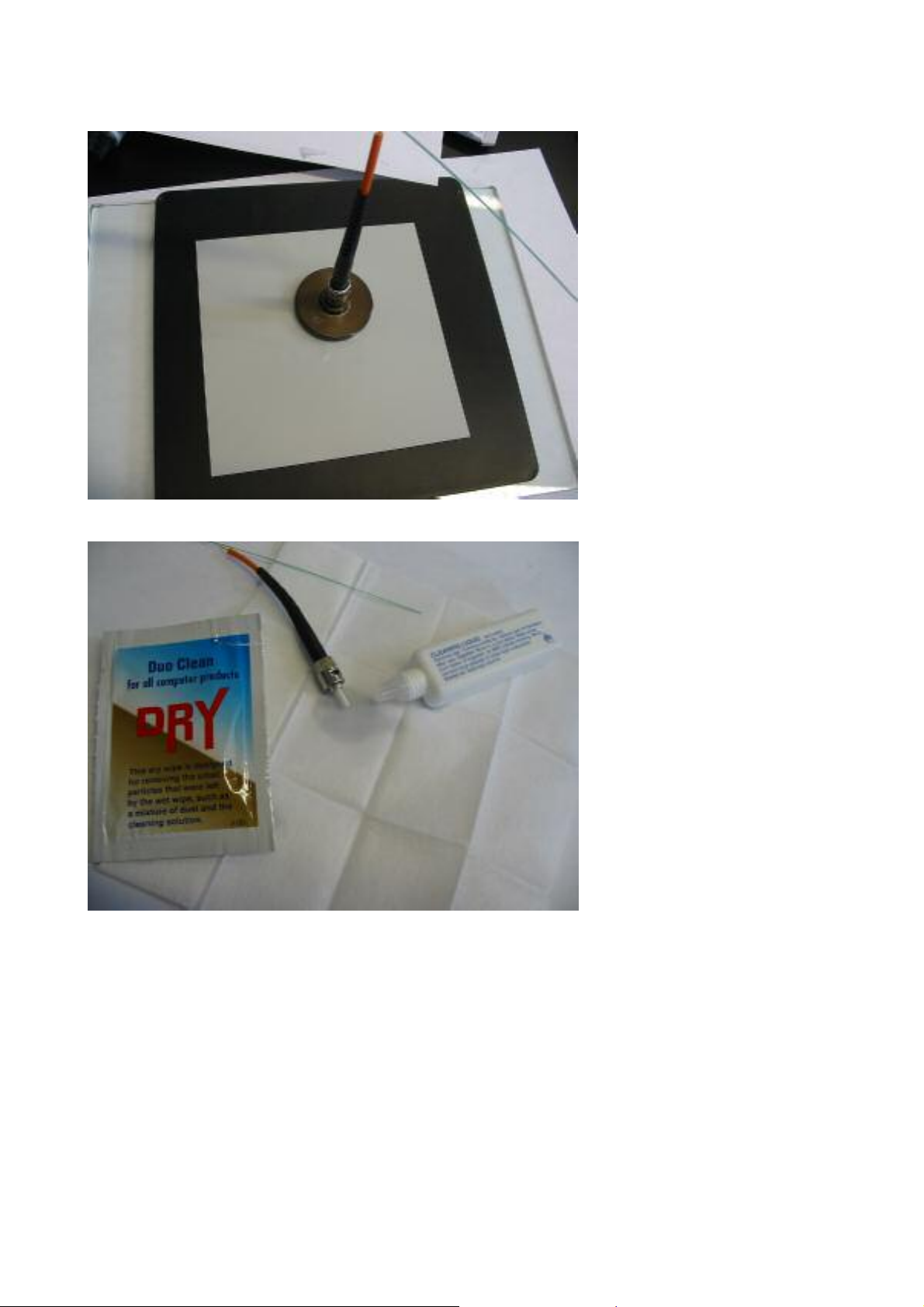

2- Predisposizione piano in vetro, piano in gomma, carta da lappatura e supporto di
lappatura per la fibra (passaggio da 68m, carta marrone parte ruvida verso l’alto). Si
applichi un movimento ad ‘8’ per circa 20 passaggi.
3- Passaggio da 18m, carta porpora
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 16
4- Passaggio da 0,058m carta bianca
5- Pulizia conclusiva del cavo per mezzo di panno antistatico e detergente
IC INTRACOM Italia Spa
Viale Mezzomonte,12 Loc. Cornadella
33077 Sacile - Pordenone
Tel (0039) 0434 – 735573
Fax (0039) 0434 – 735535
email [email protected]
Page 17
CONCLUSIONE
E’ importante considerare che l’intestazione della fibra non è il passo unico essenziale per
ottenere un cavo patch della lunghezza desiderata, ma che è solamente uno dei passaggi
per la posa.
Altri procedimenti importanti sono la cura, il test e l’interconnessione, per assicurare che il
cavo non presenti interruzioni di alcun tipo, che l’intestazione e la lappatura abbiano
prodotto un cavo dove la luce è trasmessa senza interruzioni e che l’omogeneità sia
rispettata in tutti i componenti utilizzati.
