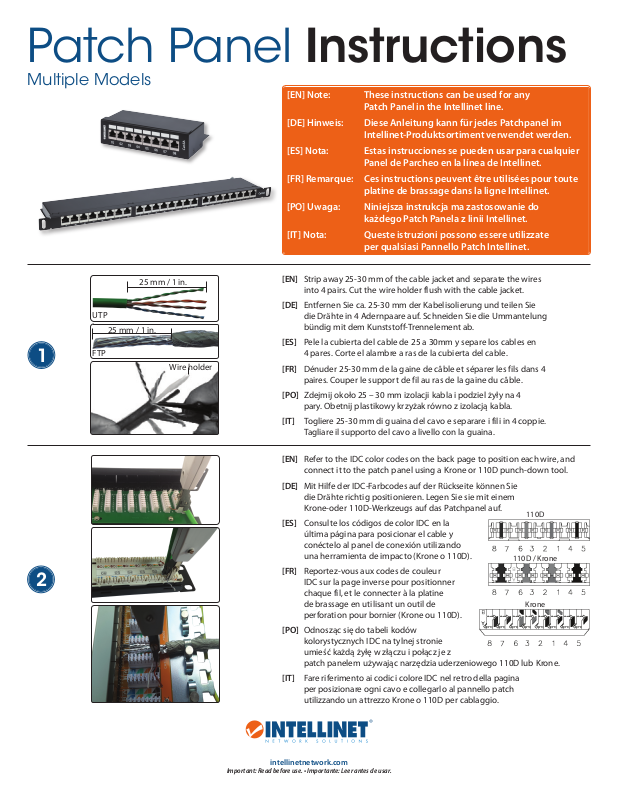

Patch Panel I nstructions
Multiple Models
[EN] Note: These instructions can be used for any
Patch Panel in the Intellinet line.
[DE] Hinweis: Diese Anleitung kann für jedes Patchpanel im
Intellinet-Produktsortiment verwendet werden.
[ES] Nota: Estas instrucciones se pueden usar para cualquier
Panel de Parcheo en la línea de Intellinet.
[FR] Remarque: Ces instructions peuvent être utilisées pour toute
platine de brassage dans la ligne Intellinet.
[PO] Uwaga: Niniejsza instrukcja ma zastosowanie do
każdego Patch Panela z linii Intellinet.
[IT] Nota: Queste istruzioni possono essere utilizzate
per qualsiasi Pannello Patch Intellinet.
1
2
UTP
25 mm / 1 in.
FTP
25 mm / 1 in.
Wire holder

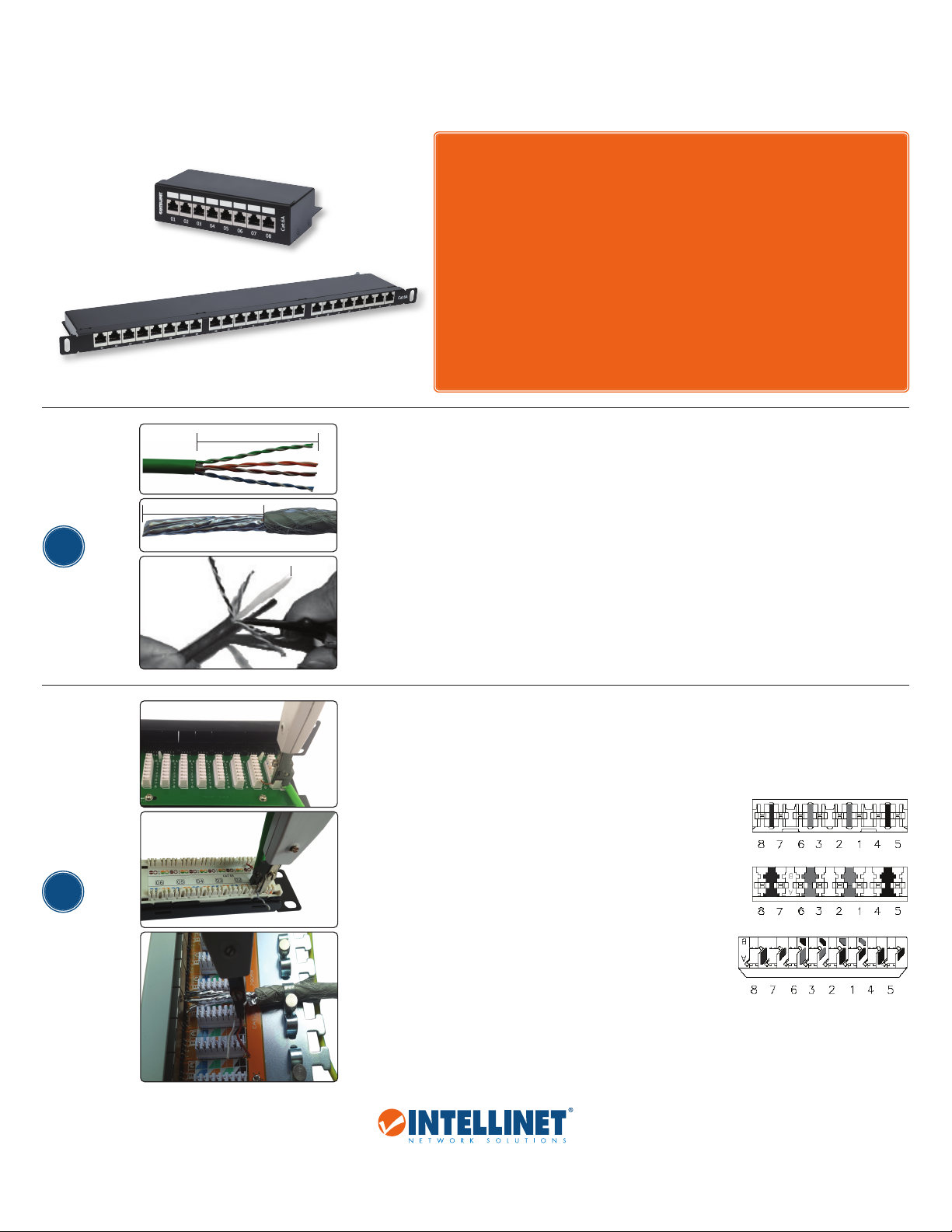

[EN] Strip away 25-30 mm of the cable jacket and separate the wires
into 4 pairs. Cut the wire holder flush with the cable jacket.
[DE] Entfernen Sie ca. 25-30 mm der Kabelisolierung und teilen Sie
die Drähte in 4 Adernpaare auf. Schneiden Sie die Ummantelung
bündig mit dem Kunststoff-Trennelement ab.
[ES] Pele la cubierta del cable de 25 a 30mm y separe los cables en
4 pares. Corte el alambre a ras de la cubierta del cable.
[FR] Dénuder 25-30 mm de la gaine de câble et séparer les fils dans 4
paires. Couper le support de fil au ras de la gaine du câble.
[PO] Zdejmij około 25 – 30 mm izolacji kabla i podziel żyły na 4
pary. Obetnij plastikowy krzyżak równo z izolacją kabla.
[IT] Togliere 25-30 mm di guaina del cavo e separare i fili in 4 coppie.
Tagliare il supporto del cavo a livello con la guaina.
[EN] Refer to the IDC color codes on the back page to position each wire, and
connect it to the patch panel using a Krone or 110D punch-down tool.
[DE] Mit Hilfe der IDC-Farbcodes auf der Rückseite können Sie
die Drähte richtig positionieren. Legen Sie sie mit einem
Krone-oder 110D-Werkzeugs auf das Patchpanel auf.
[ES] Consulte los códigos de color IDC en la
última página para posicionar el cable y
conéctelo al panel de conexión utilizando
una herramienta de impacto (Krone o 110D).
[FR] Reportez-vous aux codes de couleur
IDC sur la page inverse pour positionner
chaque fil, et le connecter à la platine
de brassage en utilisant un outil de
perforation pour bornier (Krone ou 110D).
[PO] Odnosząc się do tabeli kodów
kolorystycznych IDC na tylnej stronie
umieść każdą żyłę w złączu i połącz je z
patch panelem używając narzędzia uderzeniowego 110D lub Krone.
[IT] Fare riferimento ai codici colore IDC nel retro della pagina
per posizionare ogni cavo e collegarlo al pannello patch
utilizzando un attrezzo Krone o 110D per cablaggio.
110D
110D / Krone
Krone
Important: Read before use. • Importante: Leer antes de usar.
intellinetnetwork.com
Page 2

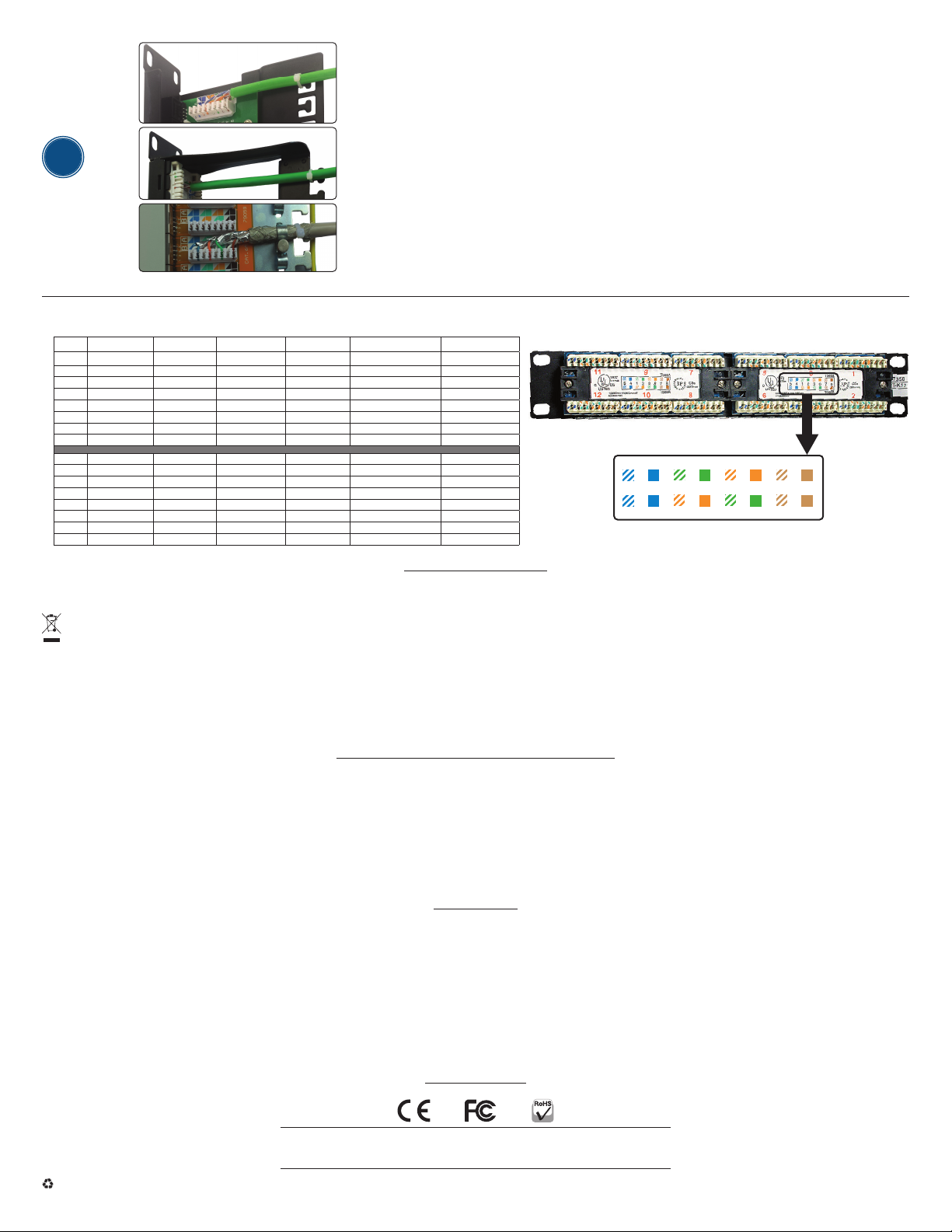

[EN] Place the cables in the holders to keep them neatly
organized, then position the patch panel as desired.
[DE] Platzieren Sie die Kabel in den Klemmleisten zur optimalen
Kabelorganisation und verbauen Sie dann das Patchpanel wie gewünscht.
[ES] Coloque los cables en el panel para mantenerlos perfectamente
organizados, a continuación, coloque el panel de conexiones si lo deseas.
3
[FR] Placez les câbles dans les supports pour les garder bien organisés,
puis positionnez la platine de brassage comme voulu.
[PO] Umieść przewody w uchwytach kablowych aby je uporządkować,
następnie zamontuj patch panel według potrzeby.
[IT] Posizionare i cavi nei supporti per tenerli ben organizzati,
quindi posizionare il pannello patch se lo si desidera.
IDC COLOR CODES
[EN] [DE] [ES] [FR] [PO] [IT]
Pin 5 White/Blue Weiß/B lau Blanco/Azul Blanc/Bleu Biały/Niebieski Bianco/Blu
Pin 4 Blue Blau Azul Bleu Niebieski Blu
Pin 1 White/Green Weiß/Gr ün Blanco/Verde B lanc/Vert Biały/Zielony Bianco/Verde
Pin 2 Green Grün Verde Vert Zielony Verde
Pin 3 White/O range Weiß/Orange Blanco/Naranja Blanc/Orange Biały/Pomarańczow y Bianco/Arancione
T568AT568B
Pin 6 Orange Orange Naranja Orange Pomarańczowy Arancione
Pin 7 White/Brown Weiß/Braun Blanco/Marrón Blanc/ Brun Biał y/Brązowy Bianco/Marrone
Pin 8 Brown Braun Marrón Brun Brązowy Marrone
Pin 5 White/Blue Weiß/B lau Blanco/Azul Blanc/Bleu Biał y/Niebieski Bia nco/Blu
Pin 4 Blue Blau Azul Bleu Niebieski Blu
Pin 1 White/O range Weiß/Orange Blanco/Naranja Blanc/Orange Biały/Pomarańczow y Bianco/Arancione
Pin 2 Orange Orange Naranja Orange Pomarańczowy Arancione
Pin 3 White/Green Weiß/Gr ün Blanco/Verde B lanc/Vert Biały/Zielony Bianco/Verde
Pin 6 Green Grün Verde Vert Zielony Verde
Pin 7 White/Brown Weiß/Braun Blanco/Marrón Blanc/ Brun Biał y/Brązowy Bianco/Marrone
Pin 8 Brown Braun Marrón Brun Brązowy Marrone
T568A
5 4 1 2 3 6 7 8
T568B
