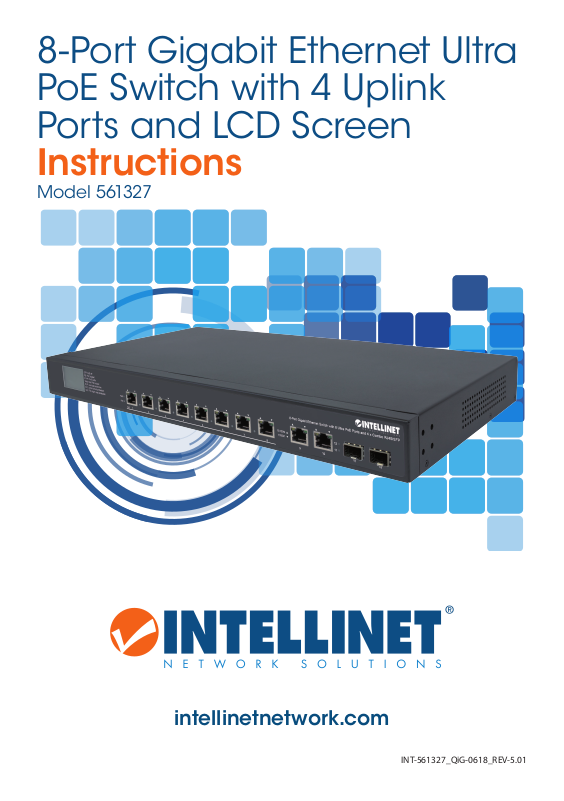

Intellinet 561327 User guide
8-Port Gigabit Ethernet Ultra
PoE Switch with 4 Uplink
Ports and LCD Screen
Instructions
Model 561327
intellinetnetwork.com
INT-561327_QiG-0618_REV-5.01
English
The Intellinet 8-Port Gigabit Ethernet Ultra PoE Switch with 4 Uplink Ports and LCD Screen oers an array
of time-saving, cost-eective features while providing superior network throughput. No conguration is
required and installation is plug and play. Thanks to its optional desktop and 19” rackmount design, superior
performance and value, the switch is the perfect choice for your small oce home or home network.
With a backplane speed of 24 Gbps, plenty of performance is available for your computers, servers and other
networking devices. Each of the ports automatically senses the link speed of the connected network device
and adjusts to 10, 100 or 1000 Mbps for compatibility and maximum performance. Designed to give ample
power to compatible devices that need them, this Ultra PoE switch oers up to 80 watts of power per port
until its power budget of 380 watts is reached.
Green Ethernet Technology
More often than not, a network switch does not utilize all its ports at all times. Normally, when a computer,
notebook, network printer or other network-connected device is powered down, the switch continues to
consume the same amount of power as if the port were still active. Now, thanks to the new, energy ecient
IEEE 802.3az technology, this Intellinet switch detects link status to all connected devices and reduces the
power usage of ports not in use. In addition, the switch can adjust the level of power output based on the
length of the network cable connected to a particular port. This feature allows for the enjoyment of maximum
network performance, and when things slow down, it automatically scales back power usage to conserve
energy and save money.
8-Port Gigabit Ethernet Ultra PoE Switch with 4 Uplink Ports and LCD Screen
Front Panel
LED COLOR STATUS STATUS DESCRIPTION
Power Green
LNK/ACT
Green
PoE
Orange
Red
O Power O
On Power On
O No device is connected to the port.
On A device is connected to the port at 10/100 Mbps speed.
Flashing Sending or receiving data.
O No device is connected to the port.
On
Flashing
O No device is connected to the port.
On
Flashing
A device is connected to the port at 1000 Mbps speeds.
Sending or receiving data.
A device is connected to the port.
Abnormal power supply.
Rear Panel
Power
Use the included power cord to connect the device (on the rear panel) to an AC outlet. The device supports
AC 100 – 240 V, 50/60 Hz.
Chassis Ground Column
Located on the right side of the power supply connector, the grounding terminal connector is used to provide
proper grounding for your Intellinet data switch. If you use the chassis grounding screw, it should be wired to
2
8-Port Gigabit Ethernet Ultra PoE Switch with 4 Uplink Ports and LCD Screen
an object that provides earth ground. In rackmount installations, grounding is typically provided by the metal
frame of the mounting rack.
English
Placement
Desktop Installation
Prior to use, it is recommended that the switch be placed/positioned on a level surface with at least 25 mm
(approx. 1”) of clearance for ventilation; away from sources of electrical noise: radios, transmitters, broadband
ampliers within 100 m (approx. 328’) of network devices it’s to be connected to. Attach the rubber feet to the
bottom of each corner of the switch to increase stability.
Rackmount Installation
The switch can be mounted in an EIA standard-sized, 19-inch rack. Attach the mounting brackets on the
switch’s side panels (one on each side) and secure them with the screws provided.
Use the screws provided with the equipment rack to mount the Intellinet data switch on the rack.
PoE Status
The LCD screen displays the status of each port and provides valuable information about crucial functions of
the switch. See the description below for details.
Power Usage
PD Light Load Protection
Overload Protection
Total PoE
Output
Over-voltage Protection Low-voltage Protection Over-temperature Protection
PoE
Budget
PoE Shuto
Short-circuit detected
3
Deutsch
Der Intellinet 8-Port Gigabit Ethernet Ultra PoE-Switch mit 4 Uplink-Ports und LCD-Anzeige bietet eine Reihe
von zeitsparenden, kosteneektiven Funktionen und gleichzeitig einen hohen Netzwerkdurchsatz. Es ist
keine Konguration erforderlich und die Installation ist Plug and Play. Dank seines optionalen Desktop- und
19”-Rackmount-Designs, seiner überragenden Leistung und des günstigen Preis-Leistungs-Verhältnisses
ist der Switch die perfekte Wahl für die Erweiterung Ihres kleinen Home-Oces oder -Netzwerks. Mit
einer Backplane-Geschwindigkeit von 24 Gbps steht viel Leistung für Ihre Computer, Server und andere
Netzwerkgeräte zur Verfügung. Jeder der Ports erkennt automatisch die Verbindungsgeschwindigkeit des
angeschlossenen Netzwerkgeräts und stellt sich auf 10, 100 oder 1000 Mbit/s ein, um Kompatibilität und
maximale Leistung zu gewährleisten. Dieser Ultra-PoE-Schalter wurde entwickelt, um kompatiblen Geräten
bei Bedarf ausreichend Leistung zu liefern. Er bietet bis zu 80 Watt Leistung je Port, bis sein Leistungsbudget
von 380 Watt erreicht ist.
Grüne Ethernet-Technologie
In den meisten Fällen nutzt ein Netzwerk-Switch nicht immer alle seine Ports. Wenn ein Computer, Notebook,
Netzwerkdrucker oder ein anderes mit dem Netzwerk verbundenes Gerät ausgeschaltet wird, verbraucht der
Switch normalerweise die gleiche Menge an Strom, als ob der Port noch aktiv wäre. Dank der neuen,
energieezienten IEEE-802.3az-Technologie erkennt der Switch den Verbindungsstatus zu allen
angeschlossenen Geräten und reduziert den Stromverbrauch nicht genutzter Ports. Darüber hinaus kann der
Intellinet-Switch die Höhe der Ausgangsleistung an die Länge des Netzwerkkabels anpassen, das an einen
bestimmten Port angeschlossen ist. Diese Funktion ermöglicht eine maximale Netzwerkleistung, und wenn
etwas langsamer wird, wird der Stromverbrauch automatisch reduziert, um Energie und Geld zu sparen.
8-Port Gigabit Ethernet Ultra PoE-Switch mit 4 Uplink-Ports und LCD-Anzeige
Frontblende
LED COLOR STATUS STATUS DESCRIPTION
Power
(Strom)
LNK/ACT
PoE
Grün
Rot
Grün
Orange
Aus Ausgeschaltet
An Angeschaltet
Aus Ein Gerät ist vom Port getrennt.
An
Blinkend
Aus Es ist kein Gerät an den Port angeschlossen.
An
Blinkend Senden oder Empfangen von Daten.
Aus Es ist kein Gerät an den Port angeschlossen.
An
Blinkend
Ein Gerät ist mit einer Geschwindigkeit von 10/100 Mbit/s an den
Port angeschlossen.
Senden oder Empfangen von Daten mit einer Geschwindigkeit von
10/100 Mbps.
Ein Gerät ist mit einer Geschwindigkeit von 1000 Mbit/s an den
Port angeschlossen..
Ein Gerät ist an den Port angeschlossen.
Unnormale Spannungsversorgung am Port.
Rückseite
Strom
Verwenden Sie das beiliegende Stromkabel, um die Strombuchse auf der Rückseite des Switches mit einer
Steckdose zu verbinden und prüfen Sie, dass die Power-LED leuchtet. Das Gerät unterstützt AC 100 – 240 V,
50/60 Hz.
4
8-Port Gigabit Ethernet Ultra PoE-Switch mit 4 Uplink-Ports und LCD-Anzeige
Gehäuseerdungsschraube
Der Erdungsendverbinder, der sich auf der rechten Seite des Netzsteckers bendet, erleichtert die korrekte
Erdung des Intellinet Data Schalters. Wenn Sie die Gehäuseerdungsschraube verwenden, stellen Sie bitte
sicher, dass sie mit einem Objekt verbunden ist, das eine direkte Verbindung zu einem Erdungsleiter besitzt. In
Leiterplattengehäusen ist dies üblicherweise der Fall durch den Metallrahmen des Gehäuses.
Deutsch
Nutzungsumgebung
Desktop-Installation
Er wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen auf ebenem Untergrund, der
das Gewicht des Switches (und evtl. anderer Gegenstände) trägt, mit mindestens 25 mm Abstand zu allen
Seiten für angemessenen Luftdurchsatz, fern von anderen Übertragungsgeräten wie Radios, Breitbandverstärker, etc. Befestigen Sie die Gummifüße an der Unterseite jeder Ecke des Schalters, um die Stabilität
zu erhöhen.
Installation von Leiterplattengehäusen
Der Schalter kann in einem EIA Standard 19-inch Gehäuse befestigt werden. Bringen Sie die
Befestigungsklammern an den Seitenteilen des Steckers (einen an jeder Seite) an und sichern Sie sie mit den
beiliegenden Schrauben.
Verwenden Sie die als Zubehör beiliegenden Schrauben, um den Intellinet Data Schalter auf dem
Gehäuse anzubringen.
PoE-Status
Der LCD-Schirm zeigt den Status jedes Ports an und liefert wertvolle Informationen zu wichtigen Funktionen
des Switches. Einzelheiten nden Sie in folgender Beschreibung..
PoE-Gebrauch
PD-Leichtlastschutz
Überlastschutz
Überspannungsschutz
Gesamt-PoEAusgang
Niederspannungsschutz
PoEBudget
PoE-Abschaltung
Kurzschlussschutz
Überhitzungsschutz
5
