Intellinet 560757, 560764 User Manual

P

o

E+ DESKTOP SWITCH

USER MANUAL

MODELS 560757 & 560764

INT-560757/560764-UM-ML1-1012-01

ENGLISH
DEUTSCH
ESPAÑOL
FRANÇAIS
POLSKI

ITALI A N O

Model 560757

2

ENGLISH

PoE+ Desktop Switch • User Manual English

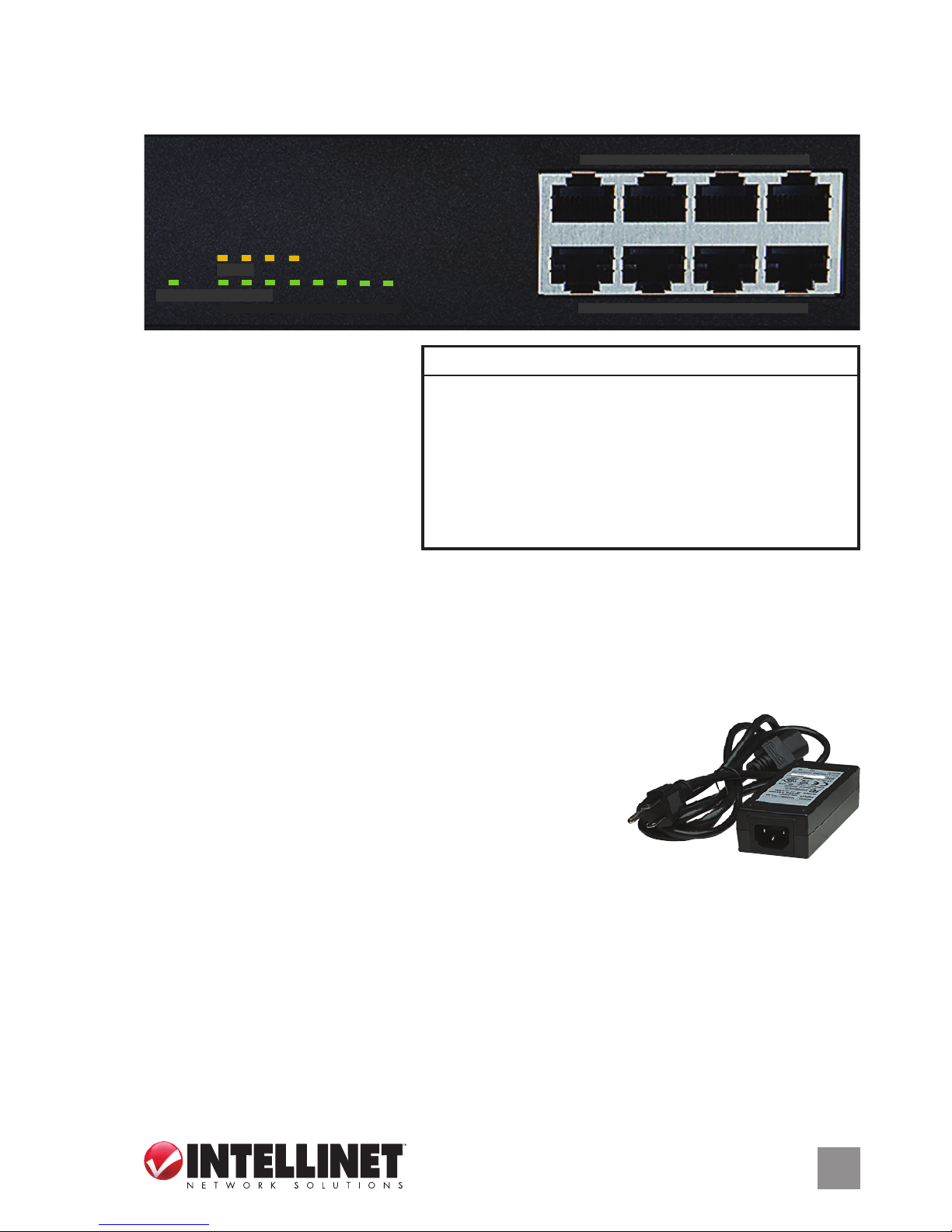

CONNECTIONS & INDICATORS

LEDs

The LED indicators — Power,
PoE, Link/Activity — make it
easier to monitor the switch
and its connections. NOTE:
On Model 560757 (above,
with just four PoE LEDs), only
Ports 1-4 can provide power
to a connected device; all powered devices should also comply with IEEE 802.3af.

Ports

All ports on the switch support Auto-MDI/MDI-X functionality, so crossover cables and uplink
ports are not needed for connections to PCs, routers, hubs, other switches, etc. Cat5/5e/6
UTP/STP cables provide optimal performance; if a status LED doesn’t indicate a link or activity,
check the corresponding device for proper setup and operation.

Power

Use the power cord to connect the power adapter (both included)
to the DC 48V power jack on the rear panel. Then plug the
adapter into an AC outlet and conrm that the power LED is
lit. NOTE: For proper operation, use only the included power
adapter.

INSTALLATION

Prior to use, it is recommended that the switch be placed/positioned:

• on a level surface with at least 25 mm (approx. 1”) of clearance for ventilation;

• away from sources of electrical noise: radios, transmitters, broadband ampliers, etc.;

• within 100 m (approx. 328’) of network devices it’s to be connected to.

LED Status Operation

PWR On Power on
O Check the AC connection; turn the power on

PoE On Port is linked to a PSE/PoE device
O No PSE/PoE device is linked

LNK/ACT On Valid port connection
Blinking Valid port connection; data transmitted/received
O No link established

8 RJ45 10/100M ports

1 3 5 7

2 4 6 8

1 2 3 4 5 6 7 8

POWER LINK / ACT

PoE

DEUTSCH

3

PoE+ Desktop Switch • Handbuch Deutsch

LED Status Operation

POWER An Gerät wird mit Strom versorgt
Aus Stromanschluss prüfen/Gerät einschalten

PoE An Port ist mit PSE/PoE-Gerät verbunden
Aus Kein PSE/PoE-Gerät angeschlossen

LINK/ACT An Verbindung ist hergestellt
Blinkend Verbindung ist hergestellt; Datenübertragung
Aus Verbindung ist nicht hergestellt

8 RJ45 10/100M Ports

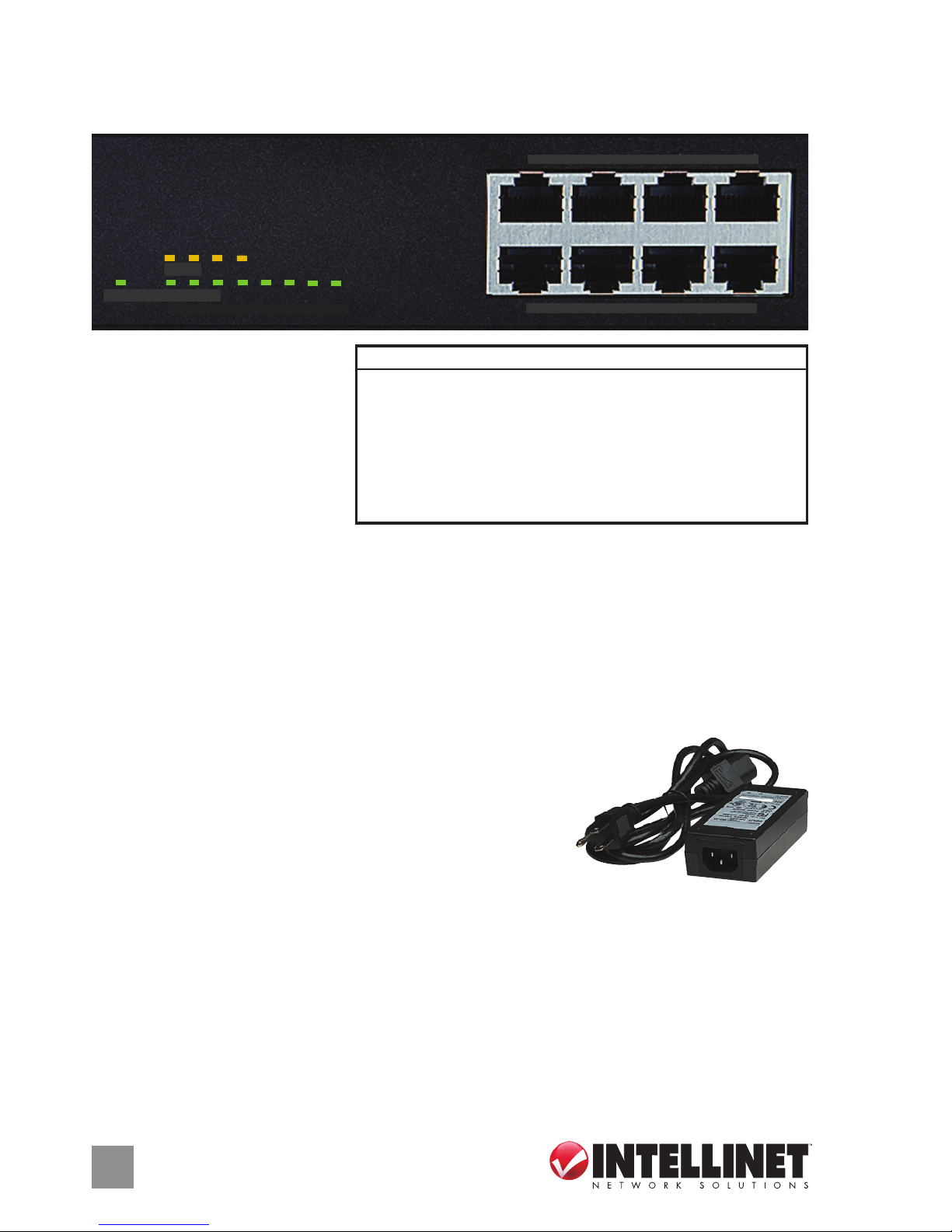

ANSCHLÜSSE & ANZEIGEN

LED-Anzeigen

Die LEDs — Strom, PoE,
Verbindung/Aktivität —
vereinfachen das Ablesen der
Funktionen und Anschlüsse.
HINWEIS: Beim Modell 560757
(siehe oben, nur 4 PoE-LEDs),
können nur die Ports 1-4
angeschlossene Geräte mit Strom versorgen; diese sollten mit IEEE 802.3af kompatibel sein.

Ports

Alle Ports unterstützen Auto-MDI/MDI-X Funktionalität, daher werden Crosskabel und Uplink­Ports für Verbindungen zu PCs, Routern, Hubs, anderen Switchen, etc. nicht benötigt.
Cat5/5e/6 UTP/STP-Kabel bieten die beste Performance. Wenn eine LED keine Verbindung/
Aktivität anzeigt, überprüfen Sie das verbundene Gerät.

Strom

Schließen Sie das Netzteil per Stromkabel (beides im Lieferumfang)
an die DC 48-Buchse auf der Rückseite an, dann den Stecker an der
Steckdose. Prüfen Sie, ob die “Power”-LED aueuchtet.
HINWEIS: Nutzen Sie nur das mitgelieferte Netzteil für
optimalen Betrieb.

INSTALLATION

Es wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen:

• auf ebenem Untergrund mit mind. 25 mm Rundumabstand für ausreichend Luftdurchsatz

• fern von anderen Übertragungsgeräten wie Radio, Breitbandverstärker, etc.

• max. 100 m vom zu verbindenden Netzwerkgerät entfernt.

1 3 5 7

2 4 6 8

1 2 3 4 5 6 7 8

POWER LINK / ACT

PoE

4

ESPAÑOL

Switch PoE+ para Escritorio • Manual del usuario Español

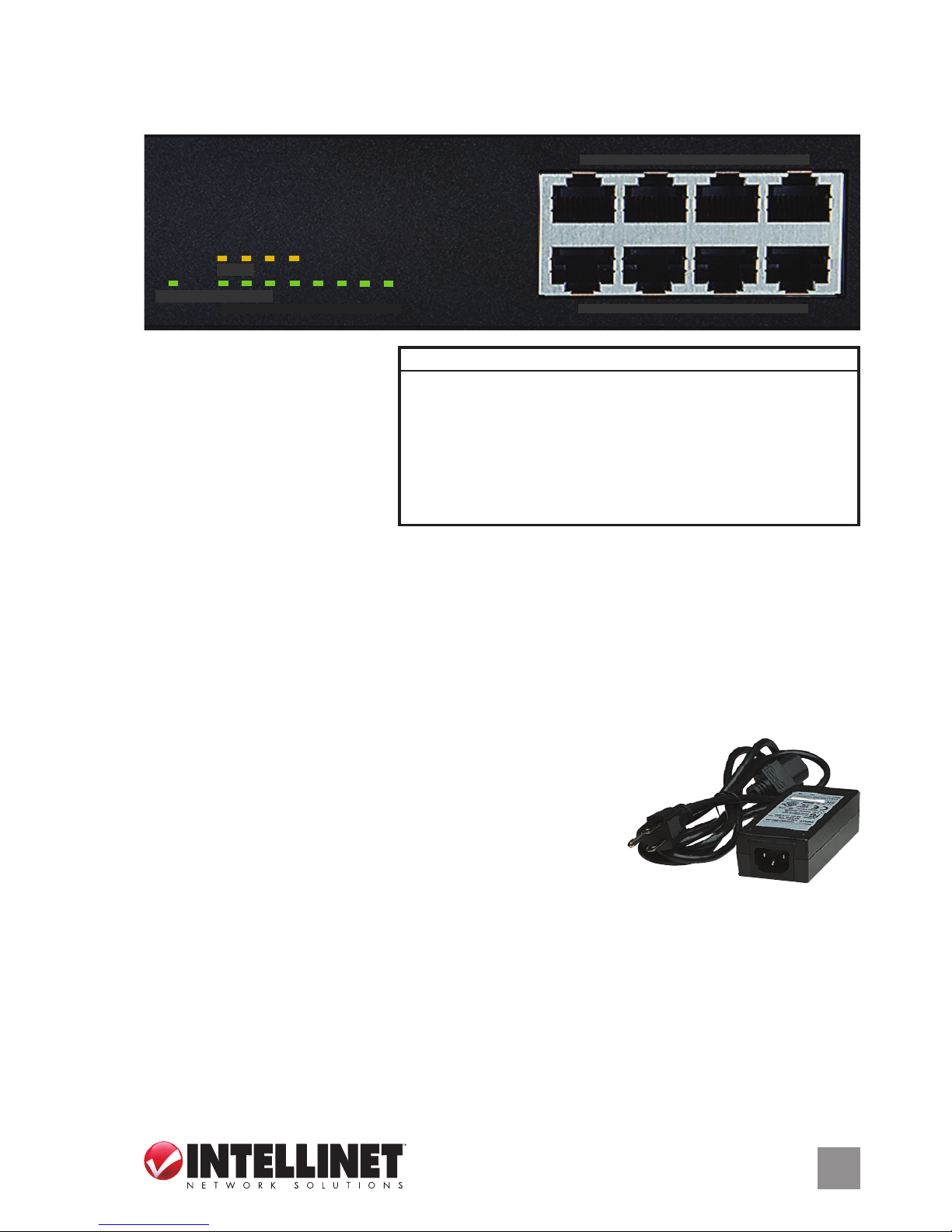

CONEXIONES E INDICADORES

LEDs

Los LEDs — Power, PoE Link/
Activity — hacen mas facil
monitorear el switch y sus
conexiones. NOTA: En el Modelo
560757 (arriba, con solo cuatro
LEDs PoE), solo puede proveer
energia a un dispositivo; todos
los dispositivos a energizar deben cumplir con IEEE 802.3af.

Puertos

Todos los puertos del switch soportan Auto-MDI/MDI-X, los cables crossover y puertos de
enlace no son necesarios para las conexiones para PCs, routers, hubs, otros switches, etc. los
cables Cat5/5e UTP/STP proporcionan un redimiento optimo; Si un LED no indica conectividad
o actividad, compruebe las conexiones sean adecuadas.

Alimentación

Utilice el cable de alimentación para conectar el adaptador de
corriente (ambos incluidos) a la toma de CC 48V en el panel
trasero. Luego enchufe el adaptador a una toma de CA y
conrme que el LED esta encendido. NOTA: Para un
funcionamiento correcto, utilice solo el adaptador de corriente incluido.

INSTALACIÓN

Antes de utilizarlo, se recomienda que el switch sea ubicado/jado:

• sobre una supercie plana con al menos 25 mm de espacio libre para ventilación;

• lejos de fuentes de ruido: radios, transmisores, amplicadores de banda ancha, etc.;

• dentro de los 100 m (aprox. 328’) deben estar conectados los dispositivos de red.

LED Estado Operación

POWER Encendido Encendido
Apagado Revise la conexión AC; encienda de nuevo

PoE Encendido Puerto vinculado a un dispositivo PSE/PoE
Apagado No hay un dispositivo PSE/PoE conectado

LINK/ACT Encendido Valide el puerto de conexión
Parpadeo Datos trasmitidos/recibidos
Apagado No hay comunicación

8 RJ45 10/100M puertos

1 3 5 7

2 4 6 8

1 2 3 4 5 6 7 8

POWER LINK / ACT

PoE
