Intellinet 503631, 524155 User Manual

Fast EthErnEt
rackmount
PoE switch

usEr manual

Models 503631 & 524155

INT-503631/524155-UM-ML1-0408-02-0

ENGLISH
DEUTSCH
ESPAÑOL
FRANÇAIS
POLSKI
ITALIANO

2

ENGLISH

Fast Ethernet Rackmount PoE Switch • User Manual English

Thank you for purchasing the INTELLINET NETWORK SOLUTIONS™ 16-Port
Fast Ethernet Rackmount PoE Switch, Model 503631 (15.4 Watts/port) or
Model 524155 (7.3 Watts/port).

Connections

The 16 RJ45 connections on the front panel (partially shown below) match
workstations, servers or other network devices to 10/100 Mbps switching
ports that automatically negotiate full/half duplex mode, allowing you to
connect the switch to 10Base-T and 100Base-TX devices. NOTE: The 16 ports
also provide a 48 V power-injector PSE (power source equipment) function.

Power switch — The AC power outlet and switch are on the rear panel.
PCs, servers and other devices — Use Cat5 straight-through twisted-pair cables

to congure a network.
Hubs and other switches — Use either straight-through or crossover cable to
connect to the uplink port of a hub or another switch: This device supports
Auto-MDIX on all ports.
Powered devices — Use Cat5 twisted-pair cable to supply 48 V to a powered
device connected to any of the 16 ports. NOTE: Any connected devices should
also be IEEE 802.3af compliant.

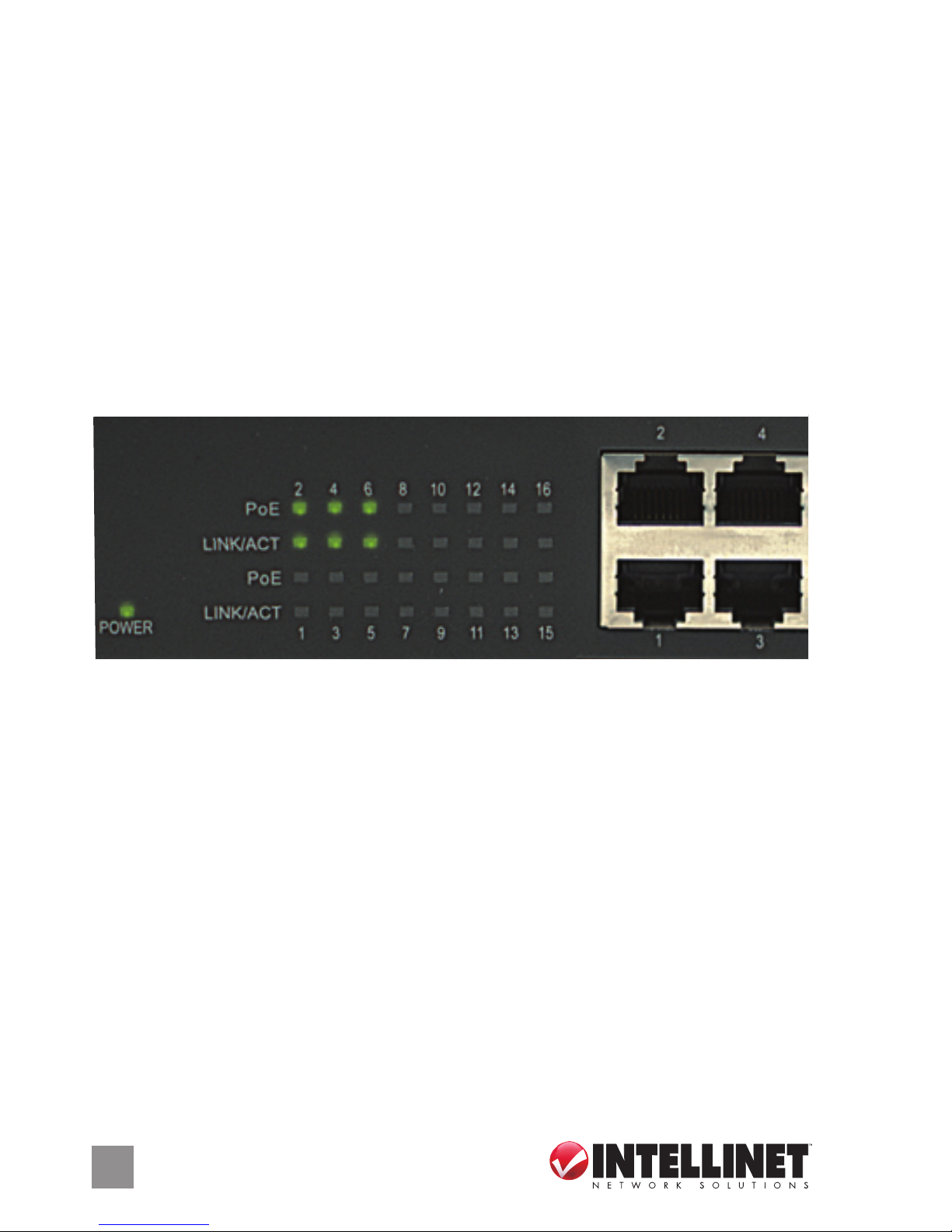

LEDs

POWER — When lit, there is power to the switch.
PoE — When lit, the port is linked to a PoE device.
LINK /ACT — When lit, a valid port connection has been made. When blinking,

data is being transmitted or received.

POWER

2 4 6 8 10 12 14 16

1 3 5 7 9 11 13 15

2 4

1 3

PoE

PoE

LINK/ACT

LINK/ACT

DEUTSCH

3

Fast Ethernet 19” PoE Switch • Handbuch Deutsch

Vielen Dank für den Kauf des INTELLINET NETWORK SOLUTIONS™ Fast Ethernet
19” PoE Switch, Modell 503631 (15,4 Watt/Port) oder Modell 524155 (7,3
Watt/Port).

Anschlüsse

Die 16 RJ45-Anschlüsse (siehe Abb.) sind geeignet für Workstations, Server
oder andere Netzwerkgeräte zur Anbindung an 10/100 MBit/s-Ports.
Dieser Switch unterstützt Voll- und Halbduplex-Modus sowie 10 Base-T und
100Base-TX-Geräte. HINWEIS: Die 16 Ports bieten eine 48 V PSE (Power Source
Equipment - Gerät als Stromquelle)-Funktion.

Ein/Aus-Schalter — Schalter u. Strombuchse benden sich auf der Rückseite.
PCs, Server und andere Geräte — Verwenden Sie Cat5-Twisted-Pair-Patchkabel,

um ein Netzwerk einzurichten.
Hubs und andere Switche — Verwenden Sie entweder normales Patch- oder
Crossover-Kabel, um mit dem Uplink-Port eines Hubs oder eines anderen
Switches zu verbinden: Dieses Gerät unterstützt Auto-MDIX auf allen Ports.
Strom über PoE — Verwenden Sie Cat5-Twisted-Pair-Kabel, um 48 V
Versorgungsspannung an jedem der 16 Ports bereitzustellen. HINWEIS: Alle
angeschlossenen Geräte sollten IEEE 802.3af unterstützen.

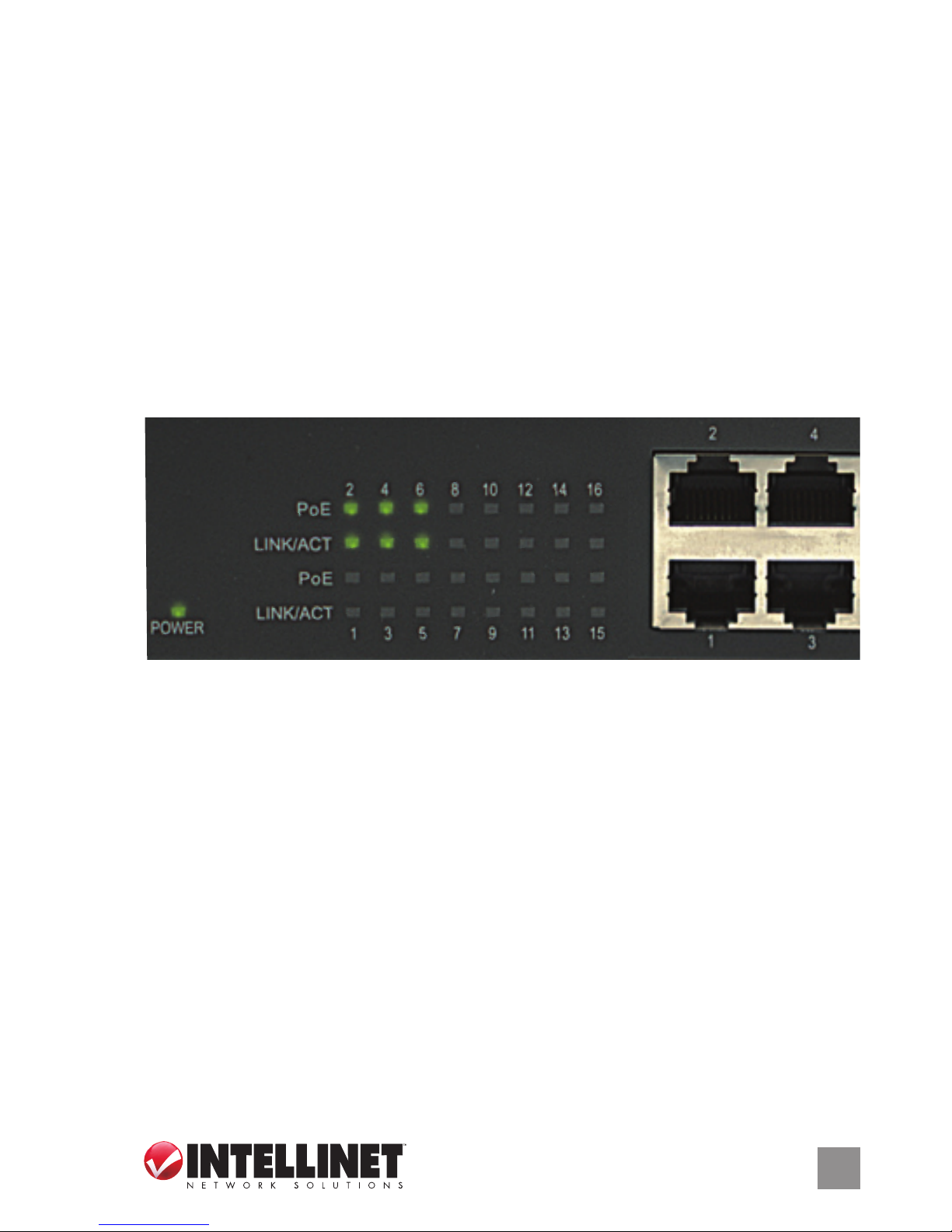

LED-Anzeigen

POWER — Leuchtet, wenn der Switch mit Strom versorgt wird.
PoE — Leuchtet, wenn an diesem Port ein PoE-Gerät angeschlossen ist.
LINK /ACT — Leuchtet, wenn eine gültige Port-Verbindung hergestellt wurde.

Blinkt, wenn Daten übertragen oder empfangen werden.

POWER

2 4 6 8 10 12 14 16

1 3 5 7 9 11 13 15

2 4

1 3

PoE

PoE

LINK/ACT

LINK/ACT

4

ESPAÑOL

Switch PoE Fast Ethernet para Montaje en Rack • Manual del usuario Español

Gracias por comprar Switch PoE Fast Ethernet para Montaje en Rack del
INTELLINET NETWORK SOLUTIONS™, modelo 503631 (15,4 Watts/puerto) o
modelo 524155 (7,3 Watts/puerto).

Conexiones

Las 16 conexiones RJ45 en el panel frontal (parte de abajo)coinciden con las
estaciones de trabajo, servidores y otros dispositivos de red a 10/100 Mbps
que cambian autonegocian a modo full ó half duplex, lo que permite conectar
al switch dispositivos 10Base-T y 100Base-TX . NOTA: Los 16 puertos también
proporcionan una alimentación de 48 V PSE (equipo de la fuente de energía).

.

Switch de Encendido — La toma de alimentación de CA y el interruptor está
en el panel posterior.
PC’s, servidores y otros dispositivos — Utilice Cat5 directo a través de cables de
par trenzado para congurar una red.
Hubs y otros switches — Utilice un cable directo o cruzado para conectar con el
puerto de cascadeo de un hub u otro switch: Este dispositivo soporta Auto­ MDIX en todos los puertos.
Dispositivos energizados — Utilice un cable Cat5 de par trenzado para suministrar
48 V a un dispositivo de alimentación conectado a cualquiera de los 16 puertos.
N OTA : Los dispositivos conectados también debe ser compatible con IEEE 802.3af.

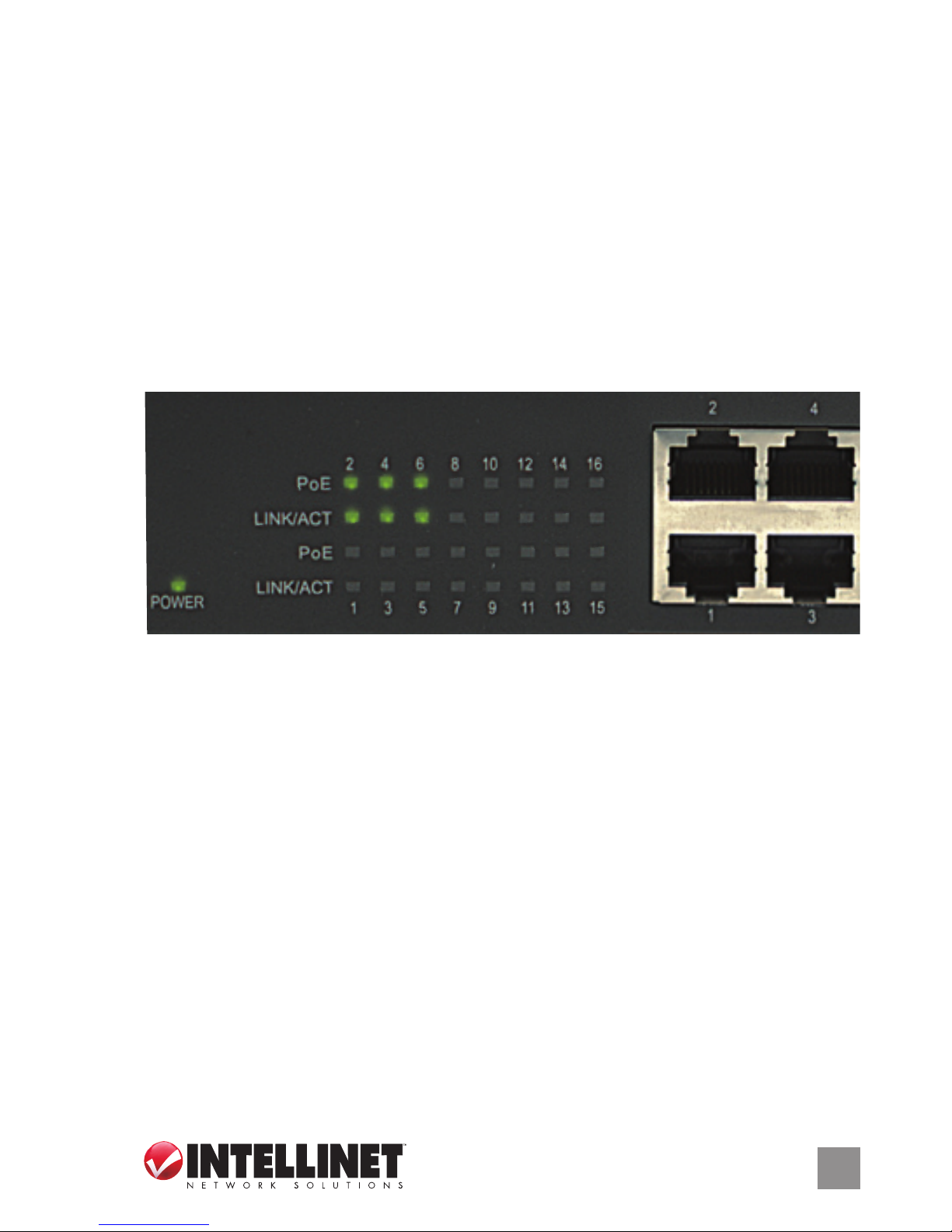

LEDs

POWER — Cuando esta encendido.
PoE — Está encendido, el puerto está conectado a un dispositivo PoE.
LINK /ACT — Cuando está encendido, una conexión de puerto es válida.

Cuando parpadea, los datos se están transmitiendo o recibiendo.

POWER

2 4 6 8 10 12 14 16

1 3 5 7 9 11 13 15

2 4

1 3

PoE

PoE

LINK/ACT

LINK/ACT
