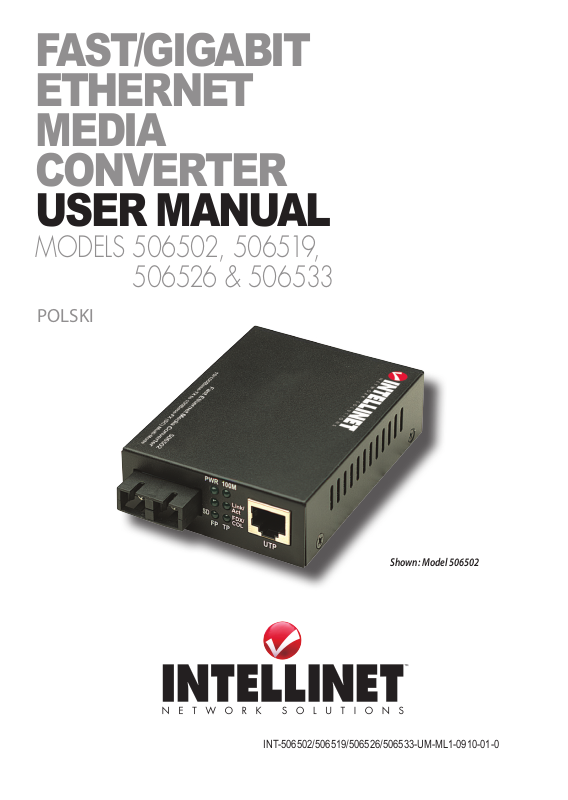

fast/GiGabit
ethernet
media
converter
user manual
Models 506502, 506519,
506526 & 506533
polsKi
Shown: Model 506502
INT-506502/506519/506526/506533-UM-ML1-0910-01-0
Media Konwerter • Instrukcja użytkownika Polski
Dziękujemy za zakup Media Konwertera Fast Ethernet INTELLINET NETWORK SOLUTIONS™,
model 506502, 506519 lub 506526 lub Media Konwertera Gigabit, model 506533.
Za pomocą kabli optycznych Media
Konwertery łączą na duże odległości
dwie sieci Ethernet.
ZŁĄcZa
Skrętka – RJ45
Media Converter 1
ETHERNET 1
Skrętka
TX
TX
RX
ŚWIATŁOWÓD
RX
RJ45
RJ45
Media Converter 2
Skrętka
ETHERNET 2
Za pomocą kabla Ethernet połącz port UTP media konwertera z portem RJ45 urządzenia
sieciowego, np. przełącznika. Zaleca się stosowanie kabli Cat5e lub lepszych. Modele
50650, 506519 oraz 506526 mogą być podłączone i pracować z prędkością 10 lub
100 Mb/s. Zintegrowana funkcja auto-negocjacji zapewnia ustanowienie optymalnej
prędkości. Natomiast media konwerter gigabit (model 506533) może być podłączony
tylko i wyłącznie z prędkością 1000 Mb/s.
Światłowód
Jak pokazano na obrazku powyżej, końcówki światłowodów muszą być podłączone
do dwóch identycznych media konwerterów. Połącz urządzenia ze sobą tak, aby jedna
końcówka pierwszego światłowodu była podłączona do portu TX pierwszego media
konwertera oraz druga końcówka pierwszego światłowodu była podłączona do portu
RX drugiego media konwertera. Następnie pierwszą końcówkę drugiego światłowodu
podłącz po portu RX pierwszego media konwertera oraz drugą końcówkę drugiego
światłowodu do portu TX drugiego media konwertera. Maksymalna długość oraz
parametry światłowodu zależą od modelu (zapoznaj się ze specykacją techniczną).
ZasiLanie
Do gniazda 5V DC media konwertera podłącz zasilanie za pomocą dołączonego adaptera
zasilania. Używaj zasilacza dołączonego w zestawie lub innego, o parametrach zgodnych
ze specykacją (5V DC, co najmniej 1A).
DioDy sygnaLiZacyjne (Mo d E l E Fa s t Et h E r n E t : 506502, 506519, 506526)
PWR — Zasilanie jest podłączone.
100M — Gdy świeci, sygnalizuje
połączenie po skrętce z prędkością
100 Mb/s. Gdy nie świeci, sygnalizuje
połączenie po skrętce z prędkością
10 Mb/s lub brak połączenia.
Link/Act (TP = RJ45; FP = Fiber) — Połączenie aktywne, gdy świeci; transmisja danych,
gdy miga; brak połączenia, gdy nie świeci.
FDX/COL (dla TP/RJ45) — Praca w trybie full duplex, gdy świeci; błąd podczas transmisji,
10
polsKi
gdy miga; praca w trybie half duplex, gdy nie świeci.
SD (dla FP/Fiber) — Wykryto sygnał po światłowodzie, gdy świeci; brak sygnału, gdy nie świeci.
DioDy sygnaLiZacyjne (Mo d E l Gi G a b i t Et h E r n E t : 506533)
PWR — Zasilanie jest podłączone.
1000 — Gdy świeci, sygnalizuje
połączenie po skrętce z prędkością
1000 Mb/s; gdy nie świeci,
sygnalizuje brak połączenia.
TX — Transmisja danych, gdy świeci.
RX — Odbiór danych, gdy świeci.
FP Link — Wykryto sygnał po światłowodzie, gdy świeci; brak sygnału, gdy nie świeci.
DUP — Praca w trybie full duplex, gdy świeci; praca w trybie half duplex, gdy nie świeci.
specyfikację
• Media transmisyjne (506502, 506519):
- 100Base-TX Cat3 lub lepszy UPT/STP
RJ45, EIA/TIA 568
- 100Base-FX wielomodowy 62.5/125 lub
50/125 µm
• Media transmisyjne (506526):
- 100Base-TX Cat3 lub lepszy UPT/STP
RJ45, EIA/TIA 568
- 100Base-FX, jednomodowy, 9/125 µm
• Media transmisyjne (506533):
- 1000Base-T Cat5e lub lepszy UTP/STP RJ45
- 1000Base-SX, wielomodowy, 50/125 µm,
62.5/125 µm & 100/140 µm
• Złącza (506502, 506519):
- Port RJ45, 100Base-TX
- Port światłowodowy SC duplex,
100Base-FX (506502)
- Port światłowodowy ST duplex,
100Base-FX (506519)
• Złącza (506526):
- Port RJ45, 100Base-TX
- Port światłowodowy SC duplex, 100Base-FX
• Złącza (506533):
- Port RJ45, 1000Base-T
- Port światłowodowy SC, duplex,
1000Base-SX
• Odległości (506502, 506519):
- 2 km (dla światłowodu 62.5/125 lub
50/125)
- 100 m (dla kabla Ethernet RJ45)
• Odległości (506526):
- 40 km (dla światłowodu 9/125 µm)
- 100 m (dla kabla Ethernet RJ45)
• Odległości (506533):
- 220 m (dla światłowodu 62.5/125 µm)
- 550 m (dla światłowodu 50/125 µm)
- 100 m (dla kabla Ethernet RJ45)
• Długość fali (506502, 506519, 506526):
1310 nm
• Długość fali (506533): 850 nm
Zasilanie
• Zewnętrzny zasilacz, 5 V DC, 1 A
• Pobór mocy: 2,5 W (maksymalny)
Parametry zyczne
• Metalowa obudowa
• Wymiary: 107 x 70 x 26 mm
• Waga: 500 g
• Temperatura pracy (506502, 506519,
506526): 0 – 70°C
• Temperatura pracy (506533): 0 – 60°C
• Wilgotność: 10% do 90% RH,
nieskondensowana
• Temperatura przechowywania: -45 – 80°C
polsKi
11
