Intellinet 506441, 506496 User guide [de]

Rackmount
kVm
Switch

uSeR
manual

Models
506441 &
506496

Model 506496: 16-Port

Model 506441: 8-Port

INT-506441/506496-UM-Ml1-0810-01-0

KVM Umschalter • Handbuch Deutsch

EINLEITUNG

Vielen Dank für den Kauf des INTELLINET NETWORK SOLUTIONS™ 8-Port 19“ KVM Umschalters, Modell 506441 oder des 16-Port-Modells

506496. Das Datenblatt mit einer vollständigen Liste aller Spezikationen nden Sie unter www.intellinet-network.com.
Die USB- und PS/2-Schnittstelle sowohl auf Konsolen- als auch auf PC-Seite macht diesen Switch besonders nützlich in einer Umgebung

mit gemischter Ausstattung; z. B. ältere Computer mit PS/2- und neuere Modelle mit USB-Ports. Durch die Möglichkeit mehrere PS/2­oder USB-Computer von einer einzelnen Konsole aus zu steuern, können Sie außerdem folgende Features nutzen::

• Pop-up On-Screen-Display (OSD) Menü

• Computerauswahl und Betrieb über Knöpfen

an der Vorderseite und über das OSD Menü

• Nummern und LED Anzeige für einfache

Übersicht

Lieferumfang

• 19” KVM Umschalter: 8 Ports, Modell 506441 oder 16 Ports, Modell 506496

• 19”-Haltewinkel

• 4-in-1-Anschlusskabel: 8 bei Modell 506441 oder 16 bei Modell 506496

• Handbuch

• Hot Plug and Play: KVM muß bei Anschließen

und Trennen von PCs nicht abgeschaltet
werden

• Unterstützt Auösungen bis zu 1600 x 900

• Auto-Scan Periode via OSD programmierbar

• Unterstützt Microsoft und Logitech

kompatible standard 5-Tasten Mäuse

• Passwortschutz

• Auto-logout Timout

INSTALLATION

Rack-Montage

Um den KVM-Umschalter in einem Standard-19”-Rack zu installieren, schrauben Sie einfach
die beiden Haltewinkel an den Seiten des Switches an (Schrauben und Haltewinkel im
Lieferumfang). HINWEIS: Zwei Sets vorgebohrter Löcher lassen Sie die Haltewinkel so
anbringen, dass sich entweder die Vorder- oder Rückseite des Switches außen bendet.
Befestigen Sie dann die beiden Haltewinkel am Rack.

Anschlüsse auf der Rückseite

Bevor Sie die Strom- oder Netzwerkverbindung zu dem KVM-Umschalter herstellen, stellen Sie sicher, dass alle Geräte der Konguration
ausgeschaltet und geerdet sind.

1. Schließen Sie USB- oder PS/2-Tastatur und Maus sowie Monitor
an die entsprechenden Anschlüsse der Konsole auf der Rückseite
an (siehe Markierung auf rechter Abbildung).

2. Schließen Sie den HD15-Stecker von einem der beiliegenden
4-in-1-Anschlusskabel an einen der PC-Ports, rechts auf der
Rückseite des Switches an, dann schließen Sie die drei Tastatur-/
Maus-/Monitoranschlüsse am anderen Ende des Kabels an einen
PC an, der der Konguration hinzugefügt werden soll. Diesen
Schritt können Sie beliebig entsprechend der Portanzahl wiederholen (8 oder 16 max.). HINWEIS: Die Form dieser HD15-Anschlüsse
wurde modiziert, so dass nur speziell für diese Switch-Reihe produzierte KVM-Kabel ordnungsgemäß angeschlossen werden können.
Verwenden Sie keine gewöhnlichen 15-pol. VGA-Stecker in Ihrer Konguration.

3. Schließen Sie das beiliegende Netzteil an die DC9V-Buchse und eine Steckdose an, dann schalten Sie die Computer ein.

3

1

Rückseite

8-Port -Modell

2

Steuerung und Anzeigen auf der Vorderseite

Die Port-LEDs (1-3 als Beispiel auf Abbildung rechts) zeigen den Status der Ports, der entweder durch die entsprechenden Tasten unterhalb
der LEDs oder durch das On-Screen-Display (OSD).

• Die “On Line”-LEDs zeigen durch rotes Leuchten an, dass der
Computer an dem entsprechenden Port eingeschaltet ist.

• Die “Selected”-LEDs zeigen durch grünes Leuchten an, dass der
Computer an dem entsprechenden Port aktuell ausgewählt ist
und von der Konsole gesteuert wird.

• Mit den Port-Auswahltasten wählen Sie den PC an dem

entsprechenden Port aus.

• Der Reset-Knopf kann (mit einer Büroklammer oder ähnlichem) gedrückt werden, um den Switch zurückzusetzen, falls er nicht mehr

reagiert.

BETRIEB

Hot Plugging

Dieser KVM Umschalter unterstützt Hot Plug&Play: Computer können aus der Konguration entfernt oder wieder hinzugefügt werden,
indem Sie einfach ihre Kabel vom Port trennen bzw. wieder anschließen — all das ohne den Switch auszuschalten. Der Computer muss
allerdings an denselben Port wie zuvor angeschlossen werden, damit dies einwandfrei funktioniert. HINWEIS: Die Konsole unterstützt
kein Hot-Plugging von Tastatur oder Maus mit PS/2-Anschluss.

4

DEUTSCH

Ausschalten und Neustart

Muss der Switch ausgeschaltet werden, führen Sie folgende Schritte aus, bevor Sie ihn wieder einschalten:

1. Schalten Sie alle Computer aus, die an den Switch angeschlossen sind.

2. Wird der Switch mit externem Netzteil betrieben, trennen Sie das Netzteil vom Switch.

3. Warten Sie 10 Sekunden, dann schließen Sie das Netzteil erneut an und schalten Sie die Computer ein.

On-Screen Display (OSD) - Bildschirmmenü

Sie können Computer einfach durch die entsprechende Port-Auswahltaste auf der Vorderseite der Konsole auswählen, alle Steuerungs- und
Umschaltvorgänge können aber auch über das On-Screen Display (OSD) durchgeführt werden.

• Um das Hauptmenü einzublenden, drücken Sie zweimal die Taste <STRG>.

• Ist das Bildschirmmenü auf “Console locked” eingestellt, müssen Sie bei jedem Gang ins Hauptmenü ein Passwort eingeben. Sollte kein
Passwort benötigt werden, drücken Sie einfach <Enter>, um das Hauptmenü einzublenden. Es gibt zwei Passwörter im Bildschirmmenü:
das Benutzerpasswort, das nicht voreingestellt ist und das Passwort aus den Werkseinstellungen. Dieses lautet “INTELLINET.”

• Das Bildschirmmenü startet mit einer Liste, in der sich der Auswahlbalken immer an der selben Stelle wie zum Zeitpunkt des Verlassens

des Menüs bendet.

Navigation

• Um das Bildschirmmenü zu verlassen, drücken Sie <Esc>.

• Um sich im Menü jeweils einen Schritt nach oben oder unten zu bewegen, verwenden Sie die entsprechenden Pfeiltasten.

• Um einen Port zu aktivieren, markieren Sie ihn mit dem Auswahlbalken und drücken Sie dann <Enter>.

• Haben Sie einen Port ausgewählt, wird das Bildschirmmenü automatisch ausgeblendet und der Port angezeigt.

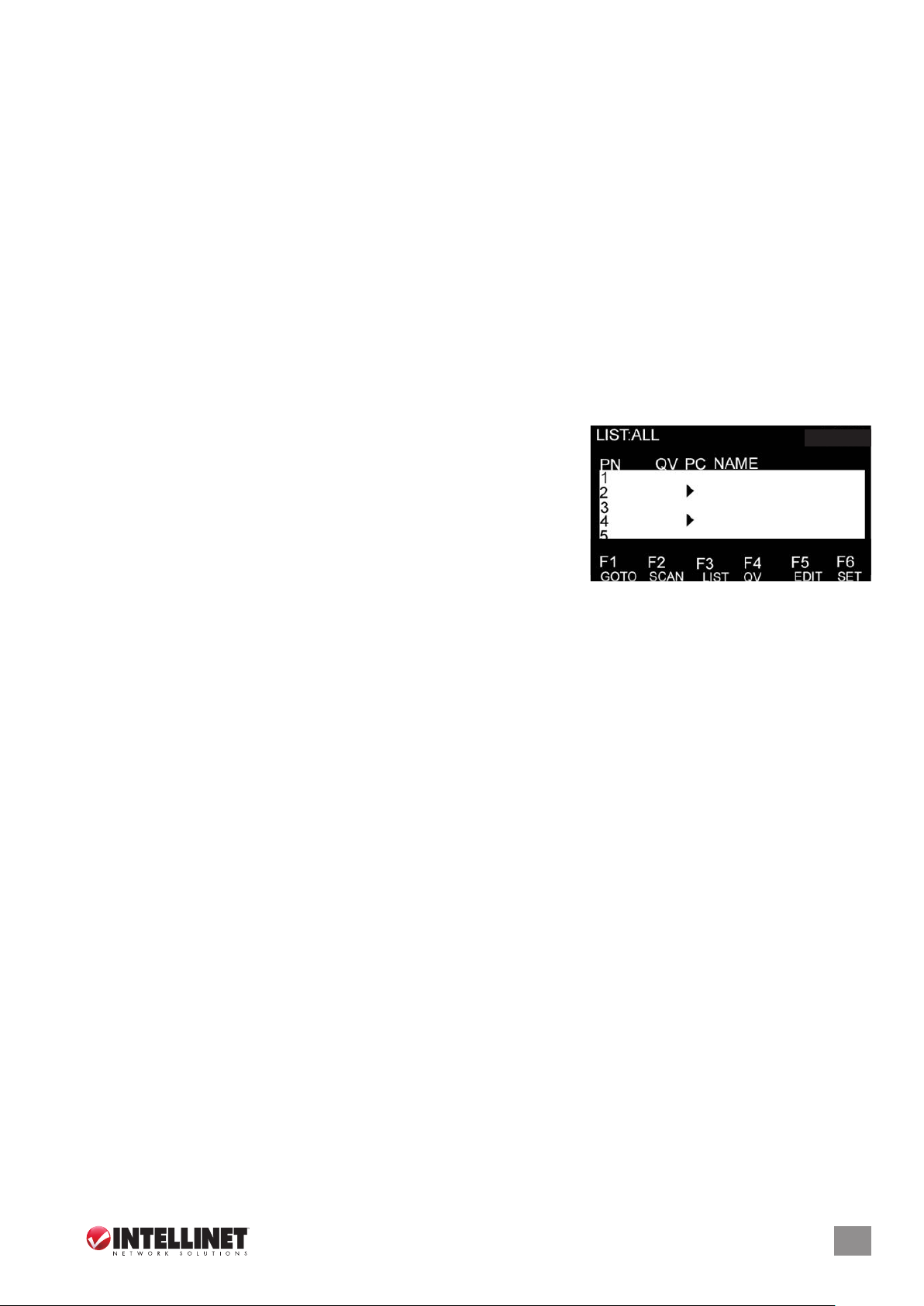

Kategorien des Hauptbildschirms

PN — Listet die Portnummern für alle CPU-Ports der Installation auf. Der einfachste Weg, um einen bestimmten PC auszuwählen ist ihn

mit dem Auswahlbalken zu markieren und dann <Enter> zu drücken.

QV — Ein Port wurde für Quick View (Vorschauansicht) ausgewählt4wird in dieser
Spalte angezeigt.

PC — Ein PC ist eingeschaltet und verbunden4wird in in dieser Spalte angezeigt.
NAME — Der dem PC zugeteilte Name wird in dieser Spalte angezeigt.

Functions

Das Bildschirmmenü kann mit den unten stehenden Funktionen bedient und
konguriert werden.
F1 GOTO — Schalten Sie direkt zu einem bestimmten Port um, indem Sie entweder den

PC-Namen oder dessen Portnummer (PN) eingeben.

• Um den Namen zu verwenden, markieren Sie “NAME,” drücken Sie <Enter>, geben Sie den Namen des PCs ein, dann drücken Sie erneut
<Enter>. Gibt es einen entsprechenden Namen, wird dieser angezeigt. Drücken Sie <Enter>, um zu diesem Port umzuschalten.

• Um die Portnummer zu verwenden, markieren Sie “PN,” drücken Sie <Enter>, geben Sie die PN ein, dann drücken Sie erneut <Enter>.

Ist die PN ungültig, werden Sie zur erneuten Eingabe aufgefordert.

• Um zum Hauptmenü zurückzukehren, drücken Sie <Esc>.

F2 SCAN — Scannt vom aktuell ausgewählten Port aus nach aktiven und angeschlossenen PCs. Während der Suche zeigt ein kleines

Fenster die aktuelle Portnummer. Um den Scan abzubrechen, (und mit dem letzten gefundenen PC fortzufahren), drücken Sie die
Leertaste. Das Scanintervall kann durch den Nutzer festgelegt werden.
F3 LIST — Bestimmt die Anzahl der auf dem Hauptbildschirm angezeigten Ports. Viele der im Folgenden beschriebenen Bildschirmfunktionen

können nur mit auf dem Bildschirm angezeigten PCs verwendet werden (diese werden mit dieser Funktion ausgewählt).

• ALL zeigt die Ports aller angeschlossenen PCs.

• QVIEW zeigt die Ports, die mit Vorschauansicht ausgewählt wurden.

• POWERED ON zeigt nur die Ports, deren PCs eingeschaltet sind.

• POWERED ON + QVIEW zeigt nur die Ports, deren PCs eingeschaltet sind und mit Vorschauansicht ausgewählt wurden .

• QVIEW + NAME zeigt nur die Ports, die mit Vorschauansicht ausgewählt wurden und denen Namen zugeteilt wurden.

• NAME zeigt nur die Ports, denen Namen zugeteilt wurden.

Markieren Sie eine Funktion und drücken Sie <Enter>. Wenn das Bestätigungssymbol erscheint, drücken Sie <Enter>, um zum

Hauptmenü zurückzukehren, das die neue Liste mit der neuen Darstellung enthält.

F4 QV — Wählt einen Port mit Vorschauansicht aus. Markieren Sie einen Port und drücken Sie <F4>. Das s -Symbol bestätigt Ihre Auswahl.

Drücken Sie <F4> erneut, verschwindet das Symbol.
F5 EDIT — Erstellt oder ändert den Namen eines Ports. Drücken Sie <F5>, worauf ein Bearbeitungsfeld erscheint. Geben Sie einen Namen
ein, drücken Sie <Enter> und der Portname wird eingestellt und eingeblendet.
F6 SET — Konguriert das Bildschirmmenü. Markieren Sie eine Option und drücken Sie <Enter>, um die Einstellung zu ändern.

• CHANNEL DISPLAY MODE drei Optionen für die Angaben im Hinweisfenster:

- PN + NAME

- PN (nur Portnummer)

- NAME

• CHANNEL DISPLAY DURATION zwei Optionen für die Anzeigedauer des Hinweisfensters:

- 3 SECONDS (3 Sekunden)

- ALWAYS ON (Unbegrenzt)

• CHANNEL DISPLAY POSITION Positionierung des Hinweisfensters. Wenn das Fenster erscheint, verwenden Sie die Pfeiltasten, um es
zu verschieben und drücken Sie <Enter>, um die neue Position festzulegen.

• SCAN DURATION bietet 8 Optionen für die Dauer, die jeder PC gescannt wird, möglich sind 3 bis 60 Sekunden.

• SET PASSWORD ändert das Passwort, folgen Sie den Bildschirmanweisungen.

• CLEAR THE NAME LIST löscht alle Namen, die Sie den Ports zugeteilt haben. HINWEIS: Hierfür wird ein Passwort benötigt.

• RESTORE DEFAULT VALUE stellt die Standardeinstellungen wieder her. HINWEIS: Hierfür wird ein Passwort benötigt. Das

Benutzerpasswort wird gelöscht, nicht aber das Passwort der Werkseinstellungen.

• LOCK CONSOLE Sie können nicht mehr umschalten oder Portscans durchführen, wenn diese Funktion aktiviert ist. Wählen Sie diese

Option aus, wenn die Konsole gesperrt ist, wird sie dadurch entsperrt. HINWEIS: Sowohl für die Sperrung als auch die Entsperrung
wird ein Passwort benötigt.

DEUTSCH

5
