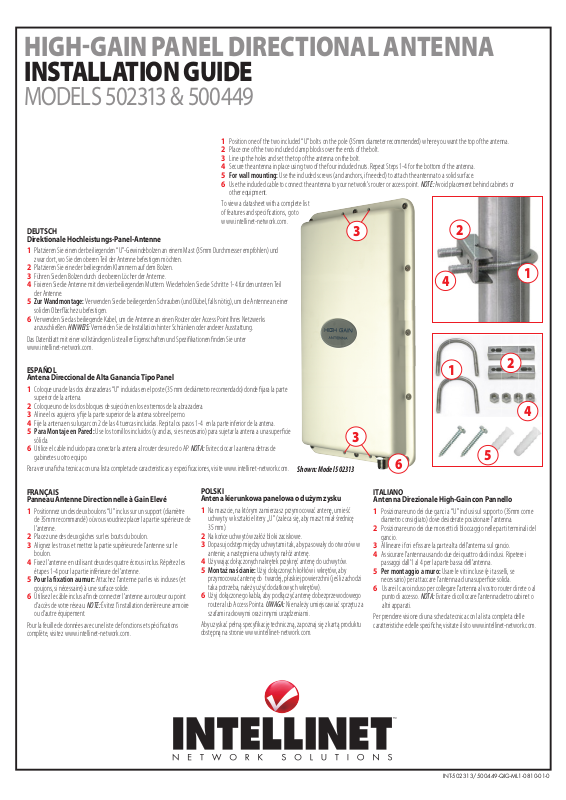

Intellinet 500449, 502313 INSTALLATION GUIDE [ml]

INT-502313/500449-QIG-ML1-0810-01-0

DEUTSCH
Direktionale Hochleistungs-Panel-Antenne

1 Platzieren Sie einen d er beiliegenden “U”-Gewindebolzen an einem Mast (35mm Durchmesser empfohlen) und

zwar dor t, wo Sie den oberen Teil der Antenne befestig en möchten.

2 Platzieren Sie eine der beilie genden Klammern auf dem Bolzen.
3 Führen Sie den Bolzen durch die oberen Löcher der Antenne.
4 Fixieren Sie die Antenne mit den vier beiliegenden Muttern. Wiederholen Sie die Schritte 1-4 für den unteren Teil

der Antenne.

5 Zur Wandmontage: Verwenden Sie die beiliegenden Schraub en (und Dübel, falls nötig), um die Antenne an einer

soliden Ober fläche zu befestigen.

6 Verwenden Sie das beilie gende Kabel, um die Antenne an einen Router oder Access Point Ihres Netzwerks

anzuschließen. HINWEIS: Vermeiden Sie die Ins tallation hinter Schränken oder anderer Auss tattung.
Das Datenblatt mit einer vollständigen Liste aller Eigenschaften und Spe zifikationen finden Sie unter

www.intellinet-network.com.

FRANÇAIS
Panneau Antenne Directionnelle à Gain Elevé

1 Positionnez un des deux boulons “U ” inclus sur un support (diamètre

de 35mm recommandé) où vous voudriez placer la par tie supérieure de
l’antenne.

2 Placez une des deux gâches sur les bouts du b oulon.
3 Alignez les trous et mettez la p artie supérieure de l’antenne sur le

boulon.

4 Fixez l’antenne en utilisant deux des quatre écrous inclus. Répétez les

étapes 1-4 pour la partie inférieure de l’antenne.

5 Pour la fixation au mur: Attachez l’antenne par les vis incluses (et

goujons, si nécessaire) à une surface solide.

6 Utilisez le câble inclus afin de connec ter l’antenne au routeur ou point

d’accès de votre réseau. NOTE: Évitez l’installation derrière une armoire
ou d’autre équipement .

Pour la feuille de donnée s avec une liste de fonctions et spécifications
complète, visitez ww w.intellinet-network.com.

ESPAÑOL
Antena Direccional de Alta Ganancia Tipo Panel

1 Coloque una de las dos ab razaderas “U” incluidas en el pos te (35 mm de diámetro re comendado) donde fijara la parte

superior de la antena.

2 Coloque uno de los dos bloque s de sujeción en los extremos de la abrazadera.
3 Alinee los agujeros y fije la p arte superior de la antena sobre el perno.
4 Fije la antena en su lugar con 2 de las 4 tuercas incluidas. Repi ta los pasos 1-4 en la parte inferior de la antena.
5 Para Montaje en Pared: Use los tor nillos incluidos (y anclas, si es necesario) para sujetar la antena a una superficie

sólida.

6 Utilice el cable incluido para conectar la antena al router de su red o AP. NOTA : Evite colocar la antena detr as de

gabinetes u otro equipo.
Para ver una ficha tecnic a con una lista completa de carac teristicas y especi ficaciones, visite ww w.intellinet-networ k.com.

POLSKI
Antena kierunkowa panelowa o dużym zysku

1 Na maszcie, na któr ym zamierzasz prz ymocować antenę, umieść

uchwyt y w kształcie litery „U” (zalec a się, aby maszt miał średnicę
35 mm).

2 Na końce uchwytów załóż bloki zaciskowe.
3 Dopasuj odstęp między uc hwytami tak, aby pasowały do ot worów w

antenie, a następnie na uchwyt y nałóż antenę.

4 Używając do łączonych nakrętek przykręć antenę do uchwytów.
5 Montaż na śc ianie: Użyj dołączonych kołków i wkrętów, aby

przymocować antenę do twardej, płaskiej powierzchni (jeśli zachodzi
taka potrzeba, należy uż yć dodatkowych wkrętów).

6 Użyj doł ączonego kabla, aby podłąc zyć antenę do bezprzewodowego

routera lub Access Pointa. UWAGA: Nie należy umiejscawiać sprzętu za
szafami rackowymi oraz innymi urządzeniami.

Aby uzyskać pełną spe cyfikację technic zną, zapoznaj się z kartą produktu
dostępną na stronie www.intellinet-network.com.

ITA LI ANO
Antenna Direzionale High-Gain con Pannello

1 Posizionare uno dei due ganci a “U” inclusi sul supp orto (35mm come

diametro consigliato) dove desiderate posizionare l’antenna.

2 Posizionare uno dei due morsetti di blo ccaggio nelle parti terminali del

gancio.

3 Allineare i fori e fissare la parte alta dell ’antenna sul gancio.
4 Assicurare l’antenna usando due dei quatt ro dadi inclusi. Ripetere i

passaggi dall’1 al 4 per la parte bassa dell’antenna.

5 Per montaggio a muro: Usare le viti incluse (e i tasselli, se

necessario) per attaccare l’antenna ad una superficie solida.

6 Usare il cavo incluso p er collegare l’antenna al vostro router di rete o al

punto di accesso. N OTA: Evitare di collocare l’antenna dietro cabine t o
altri apparati.

Per prendere visione di una scheda tecnic a con la lista completa delle
caratter istiche e delle specifiche, vi sitate il sito www.intellinet-netwo rk.com.

1 Position one of the t wo included “U” bolts on the pole (35mm diameter recommende d) where you want the top of the antenna.
2 Place one of the two included c lamp block s over the ends of the bolt.
3 Line up the holes and set the top of the antenna on the bolt.
4 Secure the antenna in place using two of the four included nut s. Repeat Steps 1-4 for the bottom of the antenna.
5 For wall mounting: Use the include d screws (and anchors, if needed) to attach the antenna to a solid surf ace.
6 Use the included c able to connect the antenna to your net work’s router or access point. NOTE: Avoid placement behind cabinet s or

other equipment.
To view a datasheet with a complete list

of features and specifications, go to
www.intellinet-network.com.

1

2

4

1

2

4

5

3

3

6

Shown: Model 502313

HigH-gain Panel Directional antenna

inStallation gUiDe

MODELS 502313 & 500449
