Gravador de vídeo digital (DVR)
Parabéns, você acaba de adquirir um produto desenvolvido com a qualidade e segurança Intelbras.
Este manual de operação foi desenvolvido para ser utilizado como uma ferramenta de consulta para a
instalação e operação do seu sistema.
Antes de instalar e operar o produto, leia cuidadosamente as instruções de segurança.
Índice
Cuidados e segurança .....................................................................................................................................4
Segurança elétrica ........................................................................................................................................................................................................... 4
Segurança no transporte .............................................................................................................................................................................................. 4
Instalação ...........................................................................................................................................................................................................................4
Reparos ...............................................................................................................................................................................................................................4
Ambiente ............................................................................................................................................................................................................................ 4
Limpeza ............................................................................................................................................................................................................................... 4
Acessórios ..........................................................................................................................................................................................................................4
Atualizações ......................................................................................................................................................................................................................4
Pilhas e baterias................................................................................................................................................................................................................4
Características e especificações .....................................................................................................................5
Características ................................................................................................................................................................................................................... 5
Especificações ................................................................................................................................................................................................................... 5
Produto ............................................................................................................................................................8
VD 4E 120, VD 8E 240 e VD 16E 480 .......................................................................................................................................................................... 8
Controle remoto ............................................................................................................................................................................................................10
Controle por mouse ......................................................................................................................................................................................................11
Teclado virtual e painel frontal .................................................................................................................................................................................12
Instalação .......................................................................................................................................................12

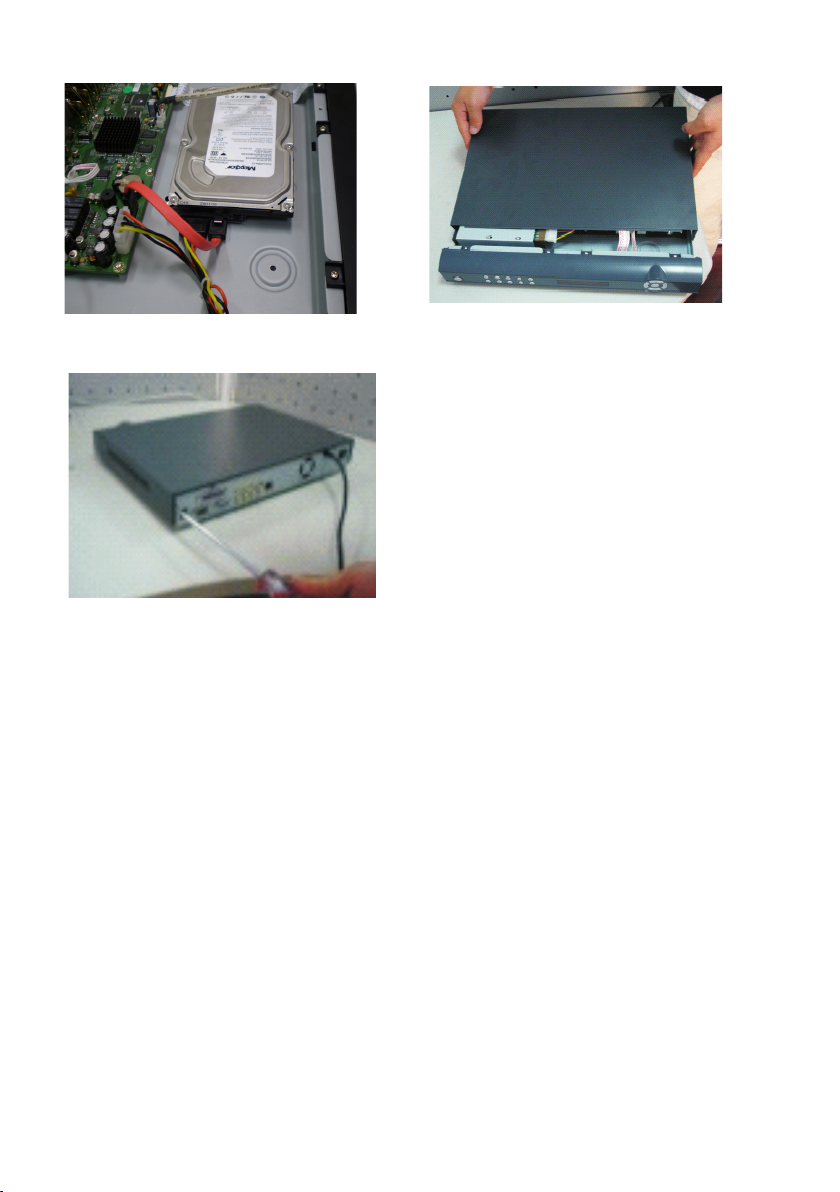

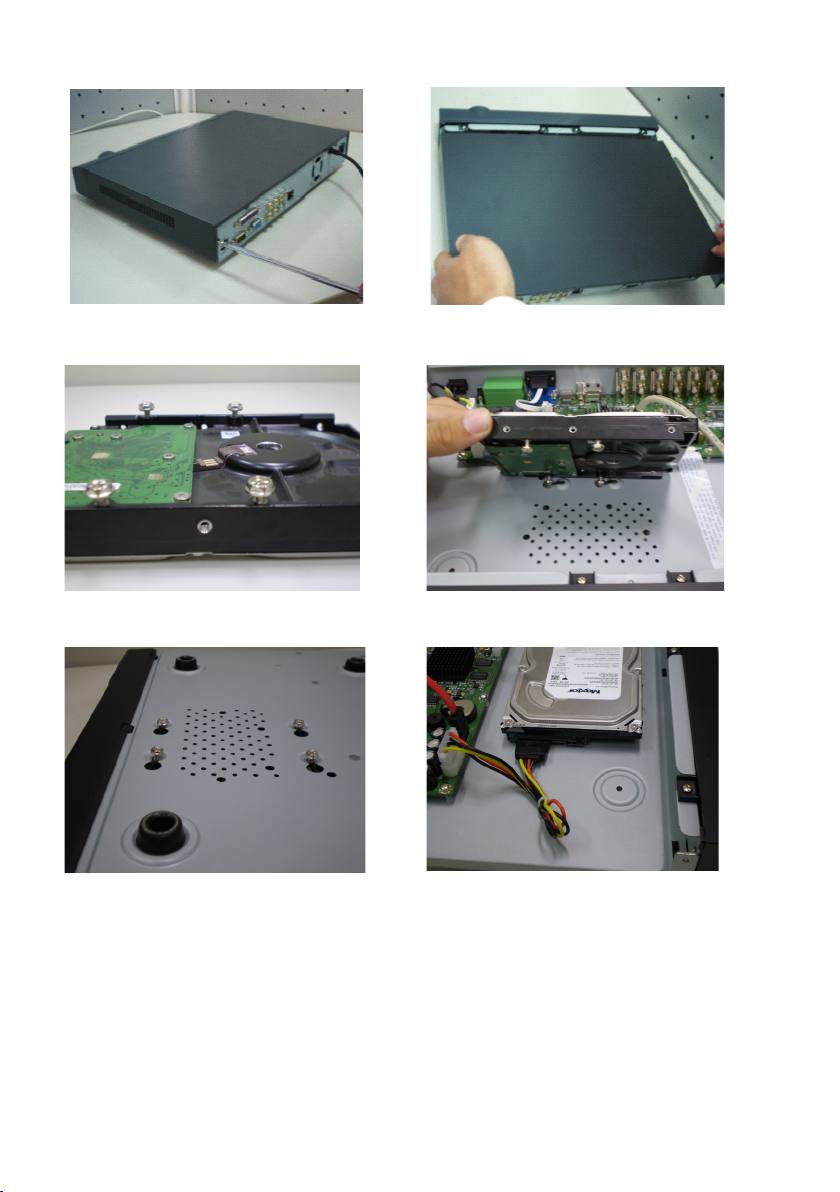

Instalação do HD ............................................................................................................................................................................................................12
Montagem em mesa ....................................................................................................................................................................................................14
Conexão da fonte de alimentação .......................................................................................................................................................................... 14

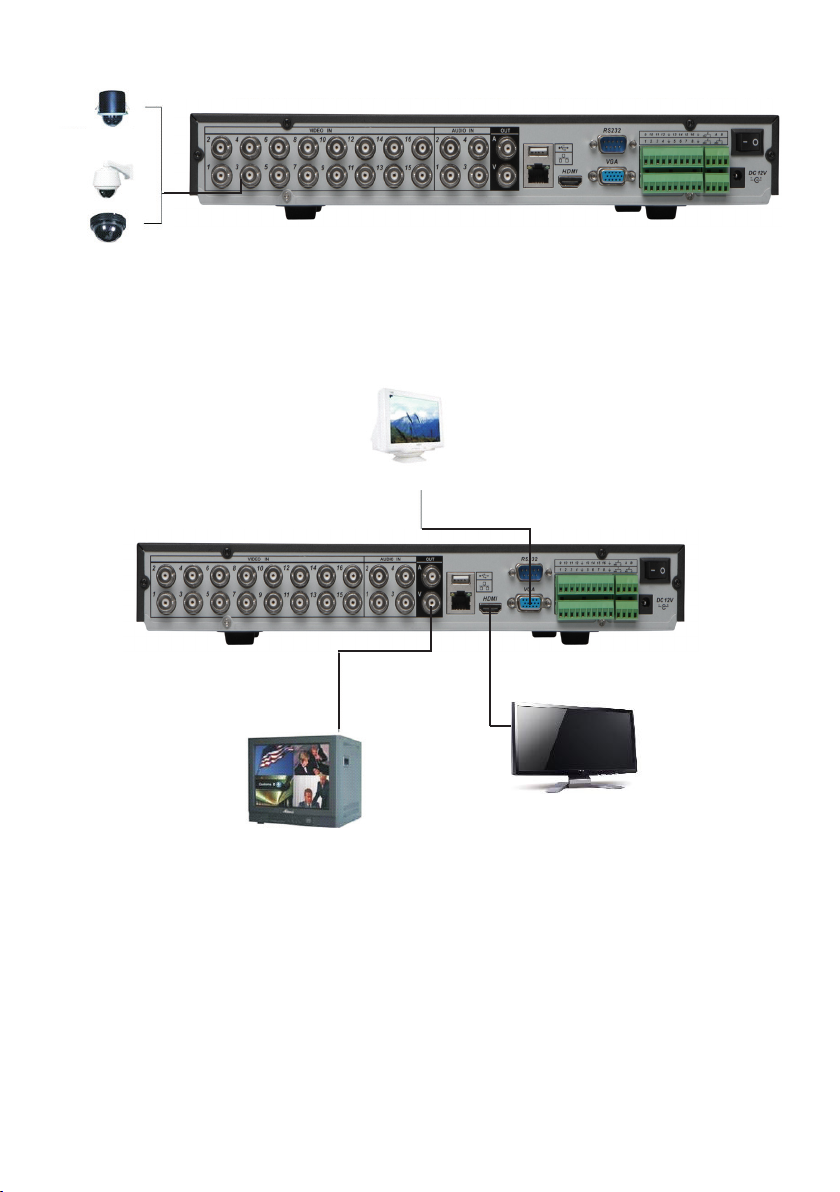

Conexão dos dispositivos de entrada e saída de vídeo ...................................................................................................................................14
Entrada/saída de áudio e áudio bidirecional .......................................................................................................................................................15

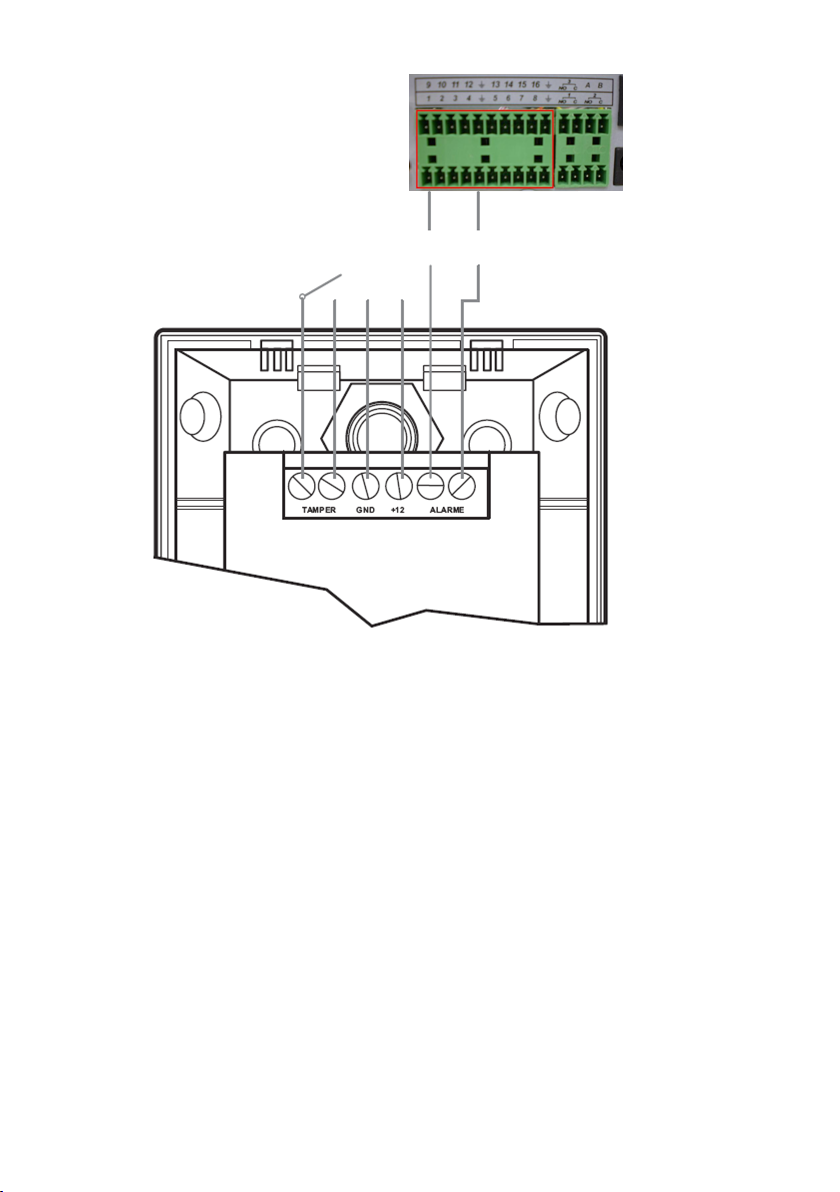

Entrada de alarme e saída de relé ..........................................................................................................................................................................16
RS232 .................................................................................................................................................................................................................................20
RS485 .................................................................................................................................................................................................................................20
Outras interfaces ...........................................................................................................................................................................................................20
Operação ........................................................................................................................................................ 21
Login, logout e menu principal ................................................................................................................................................................................21
Operação de gravação .................................................................................................................................................................................................23
Busca e reprodução ...................................................................................................................................................................................................... 25

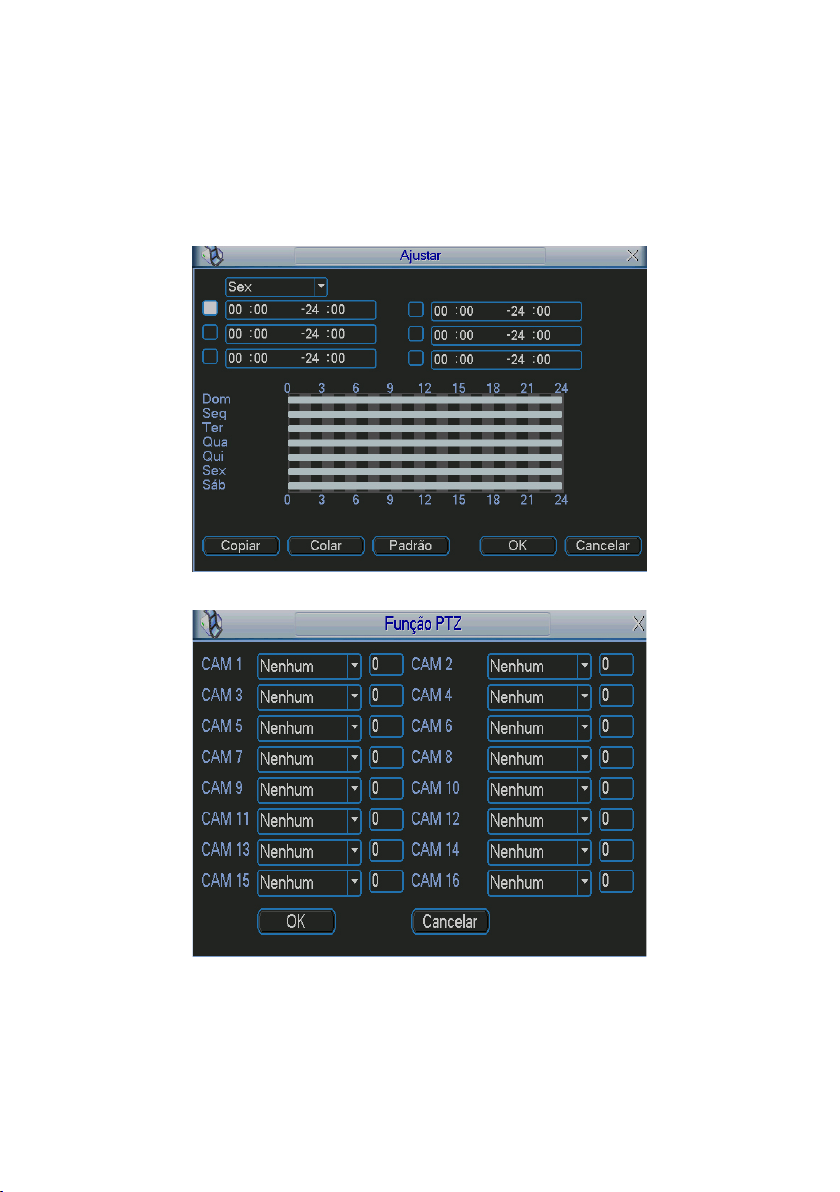

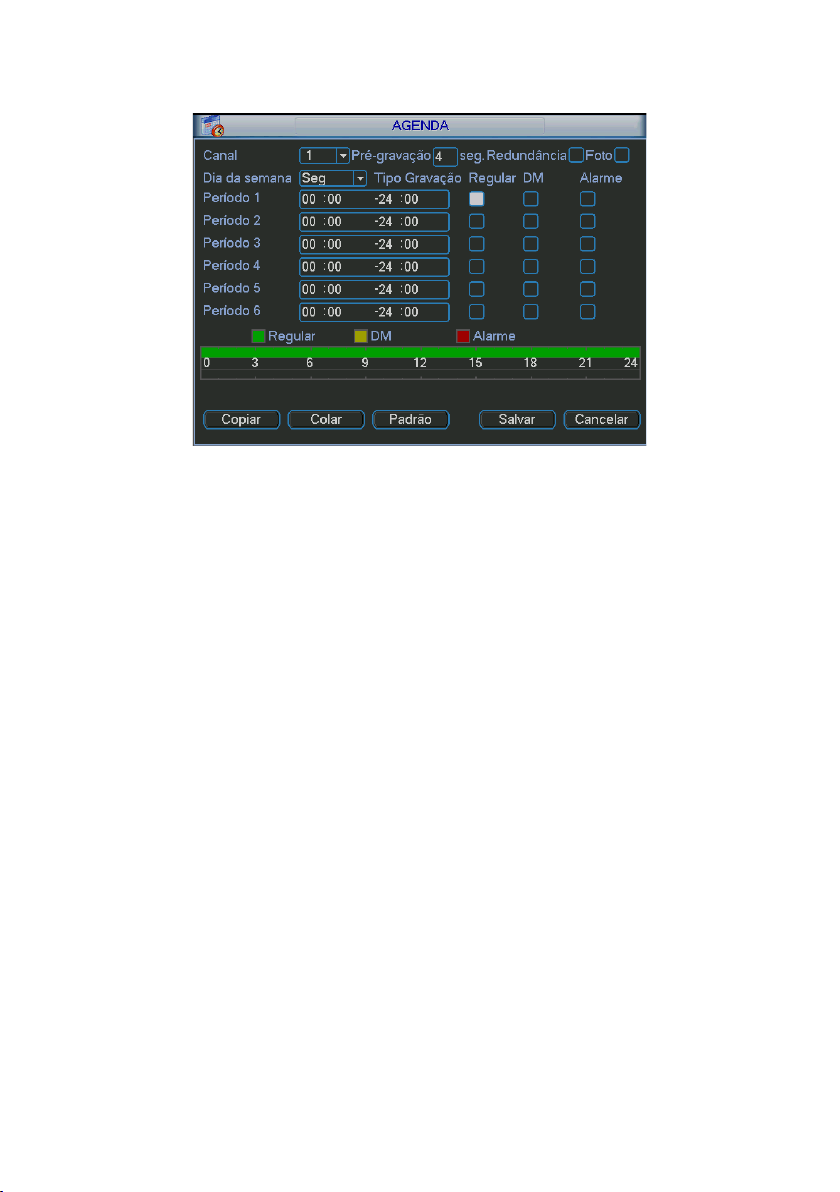

Configuração da gravação (Agenda) ......................................................................................................................................................................27

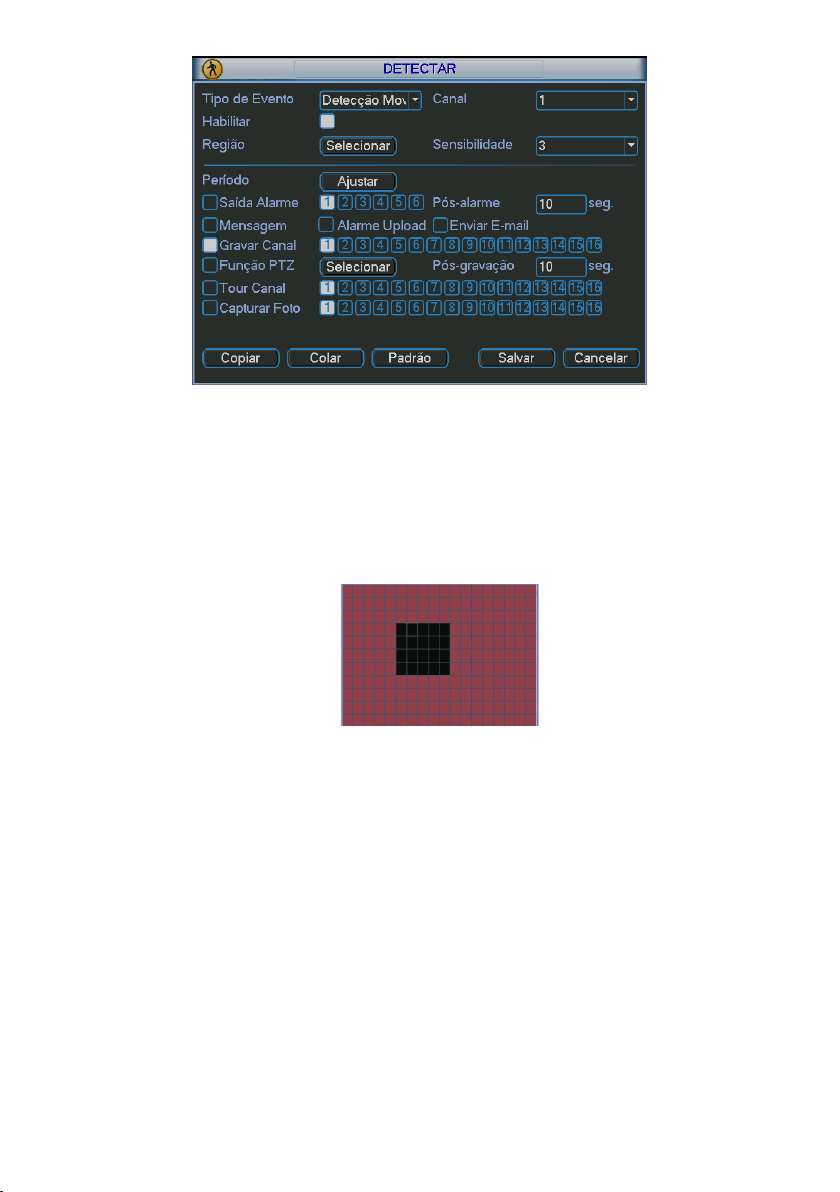

Detectar ............................................................................................................................................................................................................................28
Perda de vídeo ................................................................................................................................................................................................................30
Detecção de mascaramento de câmera ................................................................................................................................................................31
Configuração e ativação do alarme ........................................................................................................................................................................ 33
Backup ...............................................................................................................................................................................................................................34
Controle PTZ (Pan/Tilt/Zoom) ...................................................................................................................................................................................36
Preset/Tour/Patrulha/Auto-Scan ..............................................................................................................................................................................39
Operações e controles do menu ...................................................................................................................44
Árvore de menus ...........................................................................................................................................................................................................44
Menu principal ...............................................................................................................................................................................................................44
Ajustes ............................................................................................................................................................................................................................... 45
Configurações complementares após a conexão..............................................................................................................................................59
E-mail .................................................................................................................................................................................................................................66
Alarme IP ..........................................................................................................................................................................................................................67
Alarme ...............................................................................................................................................................................................................................67
Detectar ............................................................................................................................................................................................................................67
PTZ ...................................................................................................................................................................................................................................... 67
Tela ......................................................................................................................................................................................................................................68
Padrão ................................................................................................................................................................................................................................68
Buscar ................................................................................................................................................................................................................................69
Avançado ..........................................................................................................................................................................................................................69
Saída alarme ....................................................................................................................................................................................................................70
Anormalidade .................................................................................................................................................................................................................71
Ajuste TV ...........................................................................................................................................................................................................................72
Gravação manual ...........................................................................................................................................................................................................72
Gerenciar HD ...................................................................................................................................................................................................................72
Conta ..................................................................................................................................................................................................................................73
Automanutenção ..........................................................................................................................................................................................................74
Info (informações) ......................................................................................................................................................................................................... 75
Desligar .............................................................................................................................................................................................................................77
Menu auxiliar .................................................................................................................................................78
Acesso ao menu Pan/Tilt/Zoom ...............................................................................................................................................................................78
Ajustar imagem ..............................................................................................................................................................................................................78
Acesso ao menu Buscar ...............................................................................................................................................................................................79
Acesso ao menu Gravar ...............................................................................................................................................................................................79
Acesso ao menu Saídas de alarme ..........................................................................................................................................................................79
Sistema inteligente de monitoramento - web.............................................................................................79
Conexão da rede ............................................................................................................................................................................................................79
Login e logout ...............................................................................................................................................................................................................79
Configuração para o Windows® Vista® e Windows® 7 .......................................................................................................................................81
Internet Explorer 8.0 .....................................................................................................................................83
Sistema de monitoramento web .............................................................................................................................................................................84
Desinstalação do sistema inteligente de monitoramento - web .............................................................110
Dúvidas frequentes .....................................................................................................................................111
Cálculo da capacidade dos discos rígidos .................................................................................................112
Lista de drives USB compatíveis .................................................................................................................113
Lista de gravadores de CD/DVD compatíveis ............................................................................................113
Lista de discos rígidos SATA compatíveis ..................................................................................................114
Termo de garantia .......................................................................................................................................115
4
Cuidados e segurança
Segurança elétrica
Todo o processo de instalação e as operações mencionadas aqui devem estar em conformidade com os códigos de segurança
elétricos locais. Não assumimos nenhum compromisso ou responsabilidade por incêndios ou choques elétricos causados pela
manipulação ou instalação inadequada. Não sobrecarregue as tomadas e cabos de extensão, há risco de incêndio ou choque
elétrico. A unidade deve estar ligada a um sistema de aterramento conforme a NBR 7089 e NBR 5410.
Segurança no transporte
Evite vibração brusca ou respingos de água durante o transporte, armazenamento e instalação. •
Desligue o aparelho da rede elétrica antes de mover a unidade, que deve ser deslocada com cuidado. O uso excessivo de •
força ou impactos pode resultar em estragos na unidade e no HD.
Instalação
Mantenha a unidade voltada para cima. Manipule-a com cuidado. •
Não energize o DVR antes de completar a instalação. •
Não coloque objetos sobre o DVR. •
Não bloqueie as aberturas de ventilação. •
Reparos
Todos os trabalhos de análise e reparos devem ser realizados por profissionais qualificados.
Não nos responsabilizamos por quaisquer problemas causados por modificações ou reparos não autorizados.
Ambiente
O DVR deve ser instalado em um ambiente frio e seco, afastado de qualquer fonte de calor, como radiadores, aquecedores,
fornos, ou outros aparelhos. Evite a incidência da luz solar direta e o contato com substâncias inflamáveis e explosivas.
Não assumimos nenhum compromisso ou responsabilidade por equipamentos instalados em ambientes com forte incidência
de maresia, como prédios e quiosques próximos ao mar e que não possuam uma proteção adequada para o DVR, podendo
gerar problemas de oxidação no mesmo.
Limpeza
Limpe seu aparelho apenas com um pano seco. Desligue a unidade da tomada antes de limpar. Não use detergentes líquidos
ou em aerossol.
Acessórios
Utilize somente acessórios recomendados pelo fabricante.
Atualizações
A Intelbras disponibiliza constantemente atualizações de software e ferramentas em seu site.
Pilhas e baterias
As baterias/pilhas, após a sua vida útil, devem ser entregues a uma assistência técnica autor izada da Intelbras ou a outro ponto
de coleta, para que o seu descarte seja feito de forma adequada.
ATENÇÃO: o DVR deverá estar desligado para que seja realizada a conexão dos cabos a qualquer um dos conectores no
painel posterior do DVR, ou a entrada poderá ser queimada.
5
Características e especificações
Características
Algorítmo de compressão H.264 ideal para DVRs Standalone. •
Exibição e gravação de imagens em tempo real. •
Função Pentaplex: reprodução de imagens ao vivo e gravadas, gravação, backup e acesso remoto. •
Controle de Pan/Tilt/Zoom (PTZ) com 34 protocolos suportados. A câmera speed dome Intelbras modelos VSD 1000 26X e •
VSD 1000 36X conectada a este DVR e utilizando o protocolo INTELBRAS-1 suporta a função de posicionamento inteligente
3D na tela.
Métodos de backup de fácil utilização através de dispositivos USB e download por rede. •
Acionamento de alarmes com notificação através de mensagem em tela, mensagem via email, disparo de reles e aciona- •
mento PTZ.
Servidor Web incorporado para acesso remoto ao DVR. •
Software cliente para controle, operação e visualização das imagens simultaneamente de toda a linha de DVRs INTELBRAS. •
O software é disponibilizado gratuitamente (verifique no site da INTELBRAS o arquivo para download ou no cd que acompanha o produto).
Software para monitoramento via celular. Verifique regularmente no site INTELBRAS os modelos de celulares suportados e •
respectivos softwares para instalação.
Especificações
Modelos VD 4E 120, VD 8E 240 e VD 16E 480
Modelo VD 4E 120 VD 8E 240 VD 16E 480
Sistema
Processador principal Microprocessador embutido de alto desempenho
Sistema operacional Linux embarcado
Recursos do sistema Função Pent aplex: repro dução de imagen s ao vivo e gravadas, g ravação, backu p e acesso remoto
Interface do usuário Interface gráfi ca amigável com dicas de menus na tela
Dispositivo de controle Painel frontal, mouse USB, controle remoto IR, tecla do Intelbras VTN 1000 e rede
Método d e entrada
Fonte de alimentação 110-240 VAC,
50/60 Hz (automá tico)
Consumo (se m HD) 25 W
Vídeo
Entradas d e Vídeo, BNC,
1.0 Vp-p, 75Ω
Saída de ví deo (monitores) 1 saída HDM I + 1 saída VGA + 1 canal ví deo composto, 1.0 Vp -p, 75 Ω (multi screen)
Padrões d e vídeo PAL e NTSC
Compress ão de Vídeo H. 264
Divisã o da tela: cheia e
multiplexada
Resolu ção de saída de víd eo
Taxa de gravação (fps)
NTSC 120 240 480
PAL 10 0 200 400
NTSC por c anal
Observação
Status do HD, e statística de t ransmissão de dad os, gravação de r egistros, ver são da bios, usuár ios online e
rede ause nte.
Externa
4 canais 8 canais 16 canai s
1/4 1/4/8 /9 1/4/8/9/16
1280 x 1024 pixels
1280 x 720 pixels
1024 x 768 pixels
800 x 60 0 pixels
D1: 1 a 7
CIF: 1 a 30
QCIF: 1 a 30
O primeiro canal poderá ser gravado no modo NT SC em D1 a 30 frames ou em modo PAL em D1 a 25
frames , no entanto todos os o utros canais deve rão estar conf igurados em CIF o u QCIF.
6
PAL – por canal
Resolução de vídeo em pixels
D1 (4CIF) – NTSC /PAL 704 x 480/70 4 x 576
CIF – NTSC /PAL 352 x 240/352 x 288
QCIF – NTS C/PAL 176 x 120/176 x 144
Configuração da imagem
Qualidade 6 níveis configuráveis individualm ente por canal, resultando na alteração do tamanho do arquivo de vídeo.
Máscara de privacidade 4 zonas conf iguráveis por c anal
Câmera o culta Câmera oculta para determin ados usuários
Informa ções em tela
Ajuste da saída de vídeo Ajuste de cores da saída em dois períodos diferentes e ajuste da área de exibição
Bit Rate (K bps) Config uração indivi dual por canal.
Áudio
Entrada de áudio, BNC,
200-280 0 mV, 3 0K
Entrada d e áudio bidireci onal,
BNC, 20 0-2800mV, 30KΩ
Saída de áudio, BNC, 200 –
3000mV, 5 KΩ
Compressão G. 711
Alarme
Entrada d e alarme config urável
NA/NF
Saída de re lé configuráve l NA/NF,
com capac idade máx. 30 VD C, 2A
– 125VAC, 1 A
Detecção de vídeo
Detecçã o de movimento 396 (22 x 18) zona s d e detecção com 6 níveis de sensibilidade config urável por canal
Perda de víd eo Detecçã o de perda de víde o
Mascara mento de câmera Detecção de mascaramento de câmer a.
Armazenamento
Qtd. De HDs suportado, com
capacidade máx. de 2 TB
Utilização Vídeo = (56 a 50 0 MB/h) – Áudio = (14,4 MB/h)
Gerenciamento Tecno logia de hibernação do HD, alarme de falha e espaço insuficiente
Gravação
Modo
Prioridade Manual>Alarme>Detecção de vídeo>Contínua
Intervalo 1 a 120 minutos conf iguráveis (padr ão: 30 minutos)
Reprodução
Modo de bu scar Hora/data com precisão de segundos, po r tipo de evento; alarme e/ou detecção de movimento.
Reprodução
Zoom digi tal A zona selecionada pode ser subme tida ao zoom em tela cheia durante a reprodução
Quantid ade de canais repr oduzi-
dos simultaneamente
Backup
Modo Pen drive, di sco flash, disco r ígido USB, CD- RW USB, DVD-rw u sb, Download po r rede.
Rede
Interface RJ- 45 (10/10 0 Mbps) em acordo com o p adrão IEEE802. 3
Funções Transmissão TC P/ IP, DD NS, PPPoE, FTP, NTP e Filtro IP
Funções auxiliares Email, DH CP
Cliente em barcado para s erviço de
DDNS (IP din âmico)
Operaç ão remota
D1: 1 a 6
CIF: 1 a 25
QCIF: 1 a 25
Título da câmera, horário, perda de víde o, b loqueio da câmara, detecção de movimento, gravação e
alarme.
4 canais 8 canais 4 can ais
1 canal
1 canal
4 8 16
3
1 HD SATA
Manual, contínua, contínua com condição de sobrescreve r, agend ada, detecção de movimento, mascaramento de câ mera, perda de v ídeo e alarme.
Reprodução, pausa, par ar, retro cesso, reprodução rápida, reprodução lenta, próximo arqui vo, arquivo
anterior, próximo canal, canal anterior, tela cheia, repetição aleató ria, seleção do arquivo para backup.
4 8 16
No-I P e Dyn DNS
Monitoramento, config uração total do sistema, controle PTZ, reprodução, download de arquivo s g ravados, info rmações sobre r egistros, acio namento das saíd as de relé.
7
Enconder
Transmissão v ia rede Controle de banda individual por canal para uma transm issão via rede mais eficiente
Bitstream
Interfaces auxiliares
Interface USB – 2 portas sendo 1
para o mous e e 1 backup
RS232 Comuni cação com o PC, sin al de saída em acord o com EIA/TIA -232-F, má xima tensão de en trada ±25 V
RS485 Controle PTZ com tensão máxima do sinal de ±12 V
Conectores
Entrada d e vídeo
(Autoterminação)
Entrada d e áudio BNC (4) BNC (8) BN C (4)
Áudio bidirecional BNC (1)
Saída de Áu dio BNC (1)
Ethernet RJ45S modular Jack com 8 pinos protegidos
RS232 DB9 fêm ea
RS485 Borne com terminal fixado por parafuso
Alarmes Borne com terminal f ixado por parafuso
Monitores HDM I (1) + VGA (1) DB 15 + BNC(1)
Mecânica
Dimensõ es (L x P x A) 375 mm x 2 85 mm x 45 mm
Peso aproximadamente 2.35 kg (sem H D)
Montagem Mesa ou bandeja e m rack (pés de borr acha inclusos)
Características
Temperatura operacional -10ºC a +55ºC
Temperatura armazenamento -40 ºC a + 85ºC
Umidade relativa: operação 10% a 90%
Umidade relativa: armazenamento 8 % a 9 %
Pressão Atmosférica 86 Kp a até 106 Kpa
Compatibilidade Eletromagnética
USA FCC parte 15, classe B
EU CE 89/336 EEC, Pa drão EN 55022 classe B, EN 55024 class e B, EN 61000
Segurança
USA UL
EU CE 73/23/EEC LVD, Pa drão IEC 60950-1: 2001/IEC 60950-1:2002
Segurança Elétrica
Brasil INMETRO-NBR 14136
Requisitos recomendados do PC para o Sistema Inteligente de Monitoramento - Software client/Software WEB 2.0
Sistema operacional Windows ® 2000/2003/XP/ Vista®/7, para servido res recomenda mos o Windows® 2003
Processador Intel Pentium 4, 2.0 GHz superior ou semel hante
Memóri a RAM 20 48 MB ou mais
Espaço li vre em disco 10 GB
Placa gráfica
Interface de rede 100/1000 Mbps
Dualbitstream . O pção para gravação de imagens em qualidade diferente as imagens transmitidas pela
rede, podendo ser confi gurado independentemente por canal.
USB 2.0
BNC (4) BNC (8) BNC (16)
Placa de vídeo com suporte a zoom tipo ATI,TNT2 PRO. Recomenda-se o uso da placa de vídeo ATI9800 ou
outra de c anal duplo com 128 MB/128 bit
8
Produto
VD 4E 120, VD 8E 240 e VD 16E 480
Painel frontal
A figura a seguir mostra o painel frontal do DVR. Suas funcionalidades estão descritas nas tabelas seguintes.
6 8 10 12 15 16
1 2 3 4 5 7 9 11 13 14
Item Botão Ícone Função
1 Reproduzir anterior
2 Reproduzir próximo
3 Reprodução lenta
4 Reproduzir próximo
5 Retrocesso/pausa
6 Gravação REC Acessa o men u de gravação manu al.
7 A ssistente Fn
8 Re produção/pausa
9 Shif t SHIFT No mo do de inserção, alterna entre caracte res alfanuméricos, especiais e outras teclas de função.
10 Cancelar E SC
11
12
Teclas de naveg ação
13
14
15 Confirmar ENTER
16 Power (aliment ação) Pressio ne para ligar o DVR e mantenha pressionado durante três segundos para desl igá-lo.
No modo de r eprodução: re produz o vídeo an terior.
Na caixa d e texto: introdu z o número 0.
No modo de r eprodução: re produz o próximo v ídeo.
Na caixa d e texto: introdu z o número 9.
No modo de reprodução: alterna entre as velocida des de reprodução lenta e normal.
Na caixa d e texto: introdu z o número 8.
No modo de reprodução: alterna entre as velocida des de reprodução rápida e normal.
Na caixa d e texto: introdu z o número 7.
No modo de r eprodução: re trocede o vídeo .
Na caixa d e texto: introdu z o número 6.
Modo de mo nitoramento d e uma janela: ex ibe a função de as sistente, contr ole PTZ e cor da ima gem.
Na configuração de detecçã o d e movimento, funciona com as teclas de direção e Fn para realizar
a config uração.
Pressione Fn durante 1,5 segundos para apagar todo o conteúdo na caixa de texto atual.
Na interface de pré-visual ização, pressione durante 3 segundos para alternar entre TV/ VGA.
Operaç ão especial com binada em alguns m enus.
No modo de r eprodução: re produz ou pausa o v ídeo.
Na caixa d e texto: introdu z o número 5.
Retorna ao menu anterior ou cancela a operação atual na inter face do menu.
No modo de reprodução de vídeo, clique neste bot ão para retornar ao modo de monitoramento
em tempo real.
Na caixa d e texto: aument ar ou diminuir os núm eros.
Na lista re sultante, modi fica a configu ração atual.
No modo de monitoramento, pressione nes tas teclas para alternar entre a visualização em tela
cheia do ca nal seleciona do ou em modo multi plexado de 4 can ais.
Move o curs or.
No modo de inserção em caixa de texto, utilize estas teclas par a i nserir números.
Na interface do menu principal ou do menu secundár io, pressione nas teclas esquerda ou direita
para move r o cursor.
No modo de monitoramento, pressione as teclas esque rda/direita para alternar entre os canais.
Confir mar a operação.
Acessa o men u principal e o men u selecionado .
9
Painel posterior VD 4E 120/VD 8E 240/VD 16E 480
1
2 3
4
5
7
6
1. Entrada e saída de áudio e vídeo: 4 entradas de vídeo e áudio para o modelo VD 4E 120, 8 entradas de vídeo e áudio para o
modelo VD 8E 240 e 16 entradas de vídeo e 4 entradas de áudio para o modelo VD 16E 480. Possui 1 saída de vídeo e uma saída
de áudio.
2. 1 portas USB 2.0 (mouse e dispositivos de backup) e 1 entrada de rede 10/100 Mbps.
3. 1 saída de vídeo HDMI.
4. Entrada RS232 e Saída VGA.
5. Funções principais:
C1/NO1 = saída de alarme 1 •
C2/NO2 = saída de alarme 2 •
C3/NO3 = saída de alarme 3 •
A e B = porta RS485 •
1,2,3,4,5,6,7,8,9,10,11,12,13,14,15 e 16 = entrada de alarme •
G = Ground (Terra) •
6. Entrada de rede elétrica (DC 12 V).
7. Chave seletora para posições liga/desliga.
Obs.: tenha cuidado à conexão de Ethernet. Será necessária a utilização de cabo crossover para ligar o DVR ao microcomputador e
cabo direto entre o hub e o microcomputador.
10
Exemplo de conexão
1
5
7
8
9 11 15
16
2
3
4
6
10 12
13
14
Controle remoto
ITEM ÍCONE FUNÇÃO
1 Add Seletor do DVR .
2 Mult Alterna entre os modos de visualização.
3 0 -9 Pa ra inserção da sen ha, troca de cana is e inserção de núm eros.
4 Record Acessa o menu de grava ção manual.
5 Fn
Modo de monitoramento de uma janela. Clique nes te botão para exibir a função de assistente: control e P TZ e
cor da image m.
No menu PT Z, troca a págin a de controle PTZ .
Função Backspace (Retroce der): no controle numérico ou controle de texto, esta tecla pod e apagar o caractere
anterio r ao cursor.
Na configuração de detecção de movim ento, funciona com as teclas de direção e Fn para realizar a configuração.
No menu de informações do HD, alterna entre o tempo de gravação e o tipo e capacidade.
11
6 Enter/Menu
7 ESC Ca ncela.
Para cima/ para
8
9 No modo de rep rodução, repro duz o próximo víd eo.
10
11 Volt ar.
12
13 Alterna entre as velocidades de reprodução lenta e normal.
14 Stop (Parada).
15 Alterna entre as velocidades de reprodução rápida e normal.
16
baixo
Esquerda/direita
Acessa o men u principal.
Acessa o men u selecionad o.
Confir ma a operação.
Alterna os modos de visualização, aument a/diminui números, função de direcionamento no menu PTZ.
Alterna as câmeras no modo de visualizaçã o a tualmente ativado.
Na reprodução, pressione este bot ão para controlar a barra de reprodução.
No menu, acessa o item inferior de uma lista.
No modo de reprodução, reproduz o víde o a nterior.
No menu, acessa o item superior de uma lista.
No modo de r eprodução, re produz o próximo v ídeo.
Reprodução em retrocesso ou mod o d e pausa. Pressione este botão para inicia r a rep rodução normal.
No modo de reprodução normal, pressi one este botão para pausar a reprodução.
Controle por mouse
1. Se a senha não e stiver registr ada, a tela de pop -up de senha se rá aberta.
2. No modo d e visualizaçã o, acessa o menu pri ncipal.
3. Na caixa d e lista, aprese nta os itens exis tentes.
4. No menu p rincipal, sele ciona os submen us.
5. Na caixa de texto, seleciona entre os teclados de carac teres alfanuméricos e especiais.
Clique com o botão
esquerd o do mouse
6. No modo d e visualizaçã o multiplexad a mantenha o mouse parado e clique duas vezes na câmera
Clique duas vezes com o botão
esquerdo mouse
Clique com o botão direito do
mouse
Movimento do botão intermediário
Movimen to do mouse 13 . Seleciona o ite m desejado.
Clique com o botão esquerdo e
arraste o m ouse
desejada.
7. No modo de visualização em tela cheia mantenha o mouse parado e clique duas vezes para alterar
para o mod o de visualizaç ão multiplexa da.
8. No mod o de reprodução, c lique duas vezes no n ome do arquivo pa ra reproduzir o v ídeo.
9. No modo de v isualização, a bre o menu de atalho .
10. Nos ajuste s do menu, sai do men u atual sem salvar.
11. Na caixa numéric a, aumenta ou dimi nui o número.
12. Na caixa de li sta, move para cim a e para baixo.
14. Selecio na a área dinâmica .
15. No menu PTZ , move a câmera para a p osição deseja da.
12
Teclado virtual e painel frontal
Teclado virtual
Este sistema suporta os métodos de inserção de caracteres alfanuméricos e especiais.
Mova o cursor para a coluna de texto. O texto será exibido na cor verde, o botão de inserção está destacado à direita. Clique
neste botão para trocar entre os métodos de inserção.
Painel frontal
Mova o cursor com a tecla para a coluna de texto. Pressione a tecla Shift para escolher o método de inserção e utilize as
teclas alfanuméricas para selecionar o caractere desejado. Clique na tecla Enter para confirmar.
Instalação
Obs.: todas as operações no processo de instalação devem estar em conformidade com os regulamentos de segurança elétrica locais.
Quando receber o DVR, verifique se há qualquer dano visível na aparência da unidade. As proteções utilizadas na embalagem
do DVR podem protegê-lo da maioria dos acidentes durante o transporte. Verifique os itens constantes na embalagem e
certifique-se de que nada esteja faltando.
Instalação do HD
Escolha do HD
Recomendamos o uso do HD da marca Seagate® de 7200 rpm ou mais.
Cálculo do tamanho do HD
Para assegurar uma estabilidade superior ao equipamento, recomendamos o uso de HDs de 120GB a 2 TB.
A fórmula de cálculo para o tamanho total do HD é:
Capacidade total (MB) = quantidade de câmeras x horas de gravação x uso do HD por hora (MB/h).
A compressão H.264 é ideal para DVRs Standalone. Esse modo de compressão pode economizar mais de 30% da capacidade
do HD em relação ao método MPEG4. Quando realizar o cálculo da capacidade total do HD, deverá estimar a capacidade média
do HD por hora para cada canal. Por exemplo, para um DVR de 4 canais, a capacidade média de uso do HD por hora por canal
é de 200 MB/h. Se pretende que o DVR grave vídeo 12 horas a cada dia durante 30 dias, a capacidade total do HD necessária é:
4 canais x 30 dias x 12 horas x 200 MB/h = 288 GB. Assim, será necessário instalar um HD de 300 GB.
Obs.: no CD que acompanha o produto, está incluso o software para cálculo do tamanho do HD.
Veja a tabela a seguir:
MODELO CODEC RESOLUÇÃO
VD 4E 120
VD 8E 240
VD 16E 480
H.264
D1 (MB/h) 450 900 180 0
64 128 256 512 1024 2048 4096
CIF (MB/h) 112, 5 225 450 900 180 0
QCIF (MB/h) 28 ,125 56,25 112 , 5 225 450 900 180 0
Bit rate (Kb/s)
Modelo VD 4E 120/VD 8E 240/VD 16E 480
Será necessária a utilização dos cabos de transmissão de dados e dos parafusos de fixação.
Para instalar o HD, siga as instruções:
13
1. Afrouxe os parafusos; 2. Remova a tampa do DVR;
3. Fixe os parafusos no HD; 4. Ajuste a posição do HD para fixá-lo do DVR;
5. Vire o DVR e aperte os parafusos firmemente; 6. Ligue o cabo de alimentação do HD;
14
7. Conecte o cabo flat; 8. Coloque a tampa superior do DVR;
9. Aperte os parafusos firmemente.
Montagem em mesa
Para prevenir danos à superfície da mesa, certifique-se de que os pés de borracha estão seguramente instalados nos quatro
cantos da parte inferior do DVR.
Posicione o DVR deixando espaço na parte posterior para a saída dos cabos. Certifique-se de que o fluxo de ar ao redor do
DVR não seja obstruído.
Conexão da fonte de alimentação
Verifique se a tensão de entrada é de 110/220 VAC - 60 Hz.
Recomendamos utilizar um estabilizador para garantir uma operação estável, uma vida útil maior do DVR e a possibilidade de
uma operação igualmente estável de outros equipamentos periféricos conectados a ele.
Conexão dos dispositivos de entrada e saída de vídeo
Entrada de vídeo
O DVR trabalha com os dois padrões de vídeo (PAL ou NTSC), aceita tanto vídeo colorido como preto e branco.
Atenção: se um amplificador de distribuição de vídeo for instalado entre a fonte de vídeo e o DVR, não ajuste o nível de vídeo
transmitido para acima de 1 Vp-p.
Para conectar uma entrada de vídeo:
1. Conecte um cabo coaxial à câmera ou a outra fonte de vídeo analógico;
2. Conecte o cabo coaxial em qualquer um dos conectores VIDEO IN (entrada de vídeo) no painel posterior do DVR.
Atenção: o DVR deverá estar desligado para que seja realizada a conexão do cabo coaxial a qualquer um dos conectores VIDEO
IN no painel posterior do DVR, ou a entrada de vídeo poderá ser queimada.
15
Modelos VD 4E 120 , VD 8E 240 e VD 16E 480
Entrada vídeo
Saída de vídeo
Pode-se conectar o DVR a um monitor de TV, monitor VGA ou monitor com entrada HDMI, conforme a figura a seguir. O DVR,
poderá ser utilizado pelas três saídas simultâneamente. Sendo um monitor o espelho do outro.
Modelos VD 4E 120, VD 8E 240 e VD 16E 480
Monitor VGA
Monitor HDMI
Monitor de TV
Saída vídeo
Saída de vídeo
Entrada/saída de áudio e áudio bidirecional
Modelos VD 4E 120/VD 8E 240/VD 16E 480
O modelo VD 4E 120 tem 4 canais de entrada de áudio e 1 canal de saída de áudio. O modelo VD 8E 240 possui 8 entradas de
áudio e uma saída de áudio. O modelo VD 16E 480, possui 4 entradas de áudio e 1 canal de saída de áudio. O DVR codifica os
sinais de áudio e vídeo simultaneamente, o que permite controlar o áudio no local monitorado.
O áudio bidirecional do DVR será realizado pelo canal 1 da entrada de áudio. Ou seja, o microfone para a comunicação com o
computador remoto deverá ser conectado no canal 1 da entrada de áudio, e a caixa de som deverá ser conectada na saída de
áudio do DVR. Com essa configuração, o operador poderá se comunicar com outra pessoa conectada remotamente ao DVR,
através do computador.
16
Para configurar o áudio:
1. Certifique-se de que o seu dispositivo de entrada de áudio corresponda ao nível de entrada RCA. Se o dispositivo e níveis
de entrada RCA não combinarem, poderão ocorrer problemas de distorções de áudio;
2. Certifique-se de que o conector de áudio esteja conectado como na figura a seguir;
3. Conecte um dispositivo de áudio ou um microfone pré-amplificado, ao conector de áudio para o canal de vídeo no painel
posterior.
Entrada áudioSaída áudio
Entrada áudio
Obs.: o canal de entrada de áudio do 1 ao 4 estará sincronizado com os respectivos canais de entrada de vídeo do 1 ao 4.
Entrada de alarme e saída de relé
Modelos VD 4E 120/VD 8E 240/VD 16E 480
Os modelos VD 4E 120, VD 8E 240 e VD 16E 480, possuem respectivamente 4, 8 e 16 entradas de alarme para dispositivos de
sinalização externos como, por exemplo, contatos de portas ou detectores de movimento. Cada entrada de alarme pode ser
normalmente aberta (NO) ou normalmente fechada (NC), uma vez configurada, uma entrada de alarme pode acionar diferentes atividades, incluindo acionamento de um dispositivo de relé, envio de alertas ou o armazenamento do vídeo através do
pré-alarme no DVR.
Entrada de alarme
O sinal de aterramento é necessário para a entrada de alarme.
Para conectar um dispositivo de entrada de alarme, utilize os bornes de entrada IN (1, 2, 3, ..., 16 e GND).
Se for necessário conectar duas unidades ou um DVR e outro dispositivo, utilize o relé para separá-los. Veja a figura a seguir:
Entrada de alarme
17
Saída de relé
Não conecte a porta de saída de relé diretamente a uma carga com corrente superior a 1 A. Para correntes superiores, utilize um
dispositivo externo para realizar a conexão entre a porta de saída de alarme e a carga. Veja a figura a seguir:
Saída de larme
Há 3 saídas de relé. Forneça tensão ao dispositivo de alarme através de uma fonte externa. •
Para evitar sobrecarga, leia as informações da tabela • Especificações do relé, mostrada a seguir.
Detalhes da entrada e saída de alarme
Parâmetro VD 4E 120/ VD 8E 240 e VD 16E 48 0
Ground ( Terra) Linha aterrada .
C1/O1: C2/
O2:C3/O 3
1 a 16 Trata-se da s portas de entr ada de alarme.
Trata-se de t rês portas de s aída de alarme.
O DVR suporta dois tipos de entrada de alarme: normalmente aberta/normalmente fechada que podem ser configuradas no
menu de operações.
Procedimento para a conexão física dos fios de entrada alarme:
Ex.: sensor de presença
1. Conecte através de um fio o pino de saída NC do sensor de alarme ao pino 1 da entrada de alarme do DVR. (Certifique-se
que o sensor de alarme está ligado a uma fonte de alimentação.);
2. Conecte através de um fio o pino de saída GND do sensor de alarme ao pino GND da entrada de alarme do DVR;
18
Na configuração da entrada de alarme do DVR, se o tipo de contato for normalmente aberto (NO), o alarme será ativado quando
o contato estiver fechado.
Na configuração da entrada de alarme do DVR, se o tipo de contato for normalmente fechado (NC), o alarme será ativado
quando o contato estiver aberto.
Saída de alarme
As letras NO/C representam a saída de alarme, possibilitando uma ligação normalmente aberta.
Procedimento para a conexão física dos fios da saída de alarme:
Ex.: Giroflex
1. Conecte a polaridade negativa de uma fonte de corrente contínua com tensão máxima de 12 VDC no pino NO da saída de
alarme do DVR;
2. Conecte a polaridade positiva da mesma fonte na polaridade positiva do seu dispositivo de alarme (exemplo: Giroflex);
3. Conecte a polaridade negativa do seu dispositivo de alarme (exemplo: Giroflex) no pino C da saída de alarme do DVR;
4. Configure a ação a ser realizada na saída através do menu de operações do DVR.
19
Descrição de saída do relé
Circuito Interno 1
Circuito Interno 2
Circuito Interno 3
Circuito Interno 4
Sinal Externo
Entrada 1
Sinal Externo
Entrada 2
Sinal Externo
Entrada 3
Sinal Externo
Entrada 4
Há 3 saídas de relé. Forneça tensão ao dispositivo de alarme através de uma fonte externa. •
Para evitar sobrecarga, atente as informações da tabela de especificações do relé, descritas a seguir. •
Para informações sobre o módulo de entrada de alarme, veja a figura a seguir. •
Módulo de entrada de alarme
20
Para informações sobre o módulo de saída de alarme, veja a figura a seguir:
Circuito
Interno
Circuito
Interno
RELÉ
SAÍDA DE RELE 1
SAÍDA DE RELE 2
Módulo de saída de alarme
Especificações do relé
Modelo JR C-27F
Material d o revestimento Prata
Classificação
(Carga de Re sistência)
Isolamento
Surto de tensão Entre toque s com a mesma polari dade 1500 V (10 x 160 ms)
Período d e abertura 3 ms máx .
Período d e fechamento 3 ms máx.
Longevidade
Temperatura -5 °C a 40 °C
Capacidade nominal 30 VCC 2 A, 125 VCA 1 A
Potência máxima 125 V A 160 W
Tensão máxi ma 250 VCA , 220 VCC
Corrente máxima 1 A
Entre toqu es com a mesma polar idade 100 0 VCA, 1 min, 50/60 Hz
Entre toques com polaridade diferente 100 0 VCA, 1 min, 50/60 Hz
Entre toqu e da bobina 1000 VCA, 1 mi n, 50/60 Hz
Mecânica 50 x 106 vezes (3 H z)
Elétrica 200 x 103 vezes (0, 5 Hz)
RS232
O DVR pode se comunicar via RS232 com um PC (para atualizações críticas de software) e suporta a operação através do teclado
VTN 1000 da Intelbras em vez de utilizar o mouse, o controle remoto e/ou as teclas de controle no painel frontal do DVR.
RS485
Quando o DVR receber um comando de controle da câmera, ele irá transmitir tal comando através de um cabo par trançado
para o dispositivo PTZ. A entrada RS485 é um protocolo de direção única, o dispositivo PTZ não pode retornar quaisquer dados
ao DVR. Para habilitar a operação, conecte o dispositivo PTZ à entrada RS485 (A, B) no DVR. Considerando que a entrada RS485
é desabilitada como ajuste padrão, para cada câmera é necessário configurar o canal e protocolo PTZ primeiramente. Este DVR
suporta múltiplos protocolos como, por exemplo, Intelbras-1, Pelco-D e Pelco-P. Para conectar dispositivos PTZ ao DVR:
1. Conecte a entrada RS485 (A e B) no painel posterior do DVR;
2. Conecte a outra extremidade do cabo aos pinos adequados no conector da câmera;
3. Siga as instruções de configuração da câmera para habilitar cada dispositivo PTZ no DVR.
Outras interfaces
Há ainda outras interfaces no DVR, como por exemplo, portas USB. Veja a figura a seguir:
21
Modelos VD 4E 120, VD 8E 240 e VD 16E 480
USB
Controle PTZ
RS 232
Entrada de rede
Usuário onlineUsuário onlineUsuário online
Outras interfaces
Teclado de rede
Usuário online
Operação
Antes da operação, certifique-se de que o disco rígido está adequadamente instalado e verifique todas as conexões de cabos.
Login, logout e menu principal
Login
Quando o sistema for iniciado, o modo padrão de visualização de vídeo será no modo multi-janelas. Clique em Enter ou
clique com o botão esquerdo do mouse. Pode-se visualizar a interface de login (registro no sistema) na figura a seguir. O
sistema consiste de quatro contas:
Usuário: • admin (administrador). Senha: admin (administrador, local e rede).
Usuário: • 888888. Senha: 888888 (administrador, somente local).
Usuário: • 666666. Senha: 666666 (usuário com autoridade inferior que pode apenas monitorar, reproduzir, gerar backups,
etc.).
Usuário: • default (padrão). Senha: default (usuário oculto).
Tanto o usuário quanto a senha suportam a quantidade máxima de 6 caracteres.
Para segurança do seu sistema, troque sua senha após o primeiro login.
Pode-se utilizar o mouse USB, painel frontal, controle remoto ou o teclado Intelbras modelo VTN 1000 para inserir os dados.
Para alterar o método de entrada de texto, clique em .
Obs.: após 6 tentativas sem sucesso, a conta será bloqueada por um período de 30 minutos.
Atenção: no caso da perda da senha administradora após alteração por parte do usuário, o equipamento deverá ser encaminhado ao LAI (Laboratório Avançado Intelbras) mais próximo de sua região para desbloqueio do mesmo.
22
Login do sistema
Menu principal
Após fazer o login conforme a tela anterior, o menu principal do sistema será exibido conforme a figura a seguir.
Serão exibidos seis ícones no total: Buscar, Info (informações), Ajustes, Avançado, Backup e Desligar. Mova o cursor para iluminar
o ícone desejado e, em seguida, clique com o mouse para abrir o menu secundário.
Menu principal
Desligar
Há duas formas de fazer o logout.
Através das opções no menu
No menu principal, clique no botão Desligar. Uma interface aparecerá conforme a figura a seguir:
Desligar
23
Ao clicar em ▼, as seguintes opções serão exibidas:
Opções
Através do botão Power
Pressione o botão Power no painel frontal durante pelo menos 3 segundos e o sistema irá interromper todas as operações. Em
seguida, clique no botão On/Off no painel posterior para desligar o DVR.
Reinício automático após uma falha no fornecimento de alimentação
O sistema poderá gerar automaticamente o backup do vídeo e reiniciar o status de operação anterior após a falha no fornecimento de alimentação. Para tanto, é necessário que, após realizar todas as configurações no equipamento, o mesmo seja
reiniciado através do menu Desligar.
Substituição da bateria tipo moeda
Utilize o mesmo modelo de bateria: lítio não recarregável, modelo CD2032 com tensão de 3 V.
Recomendamos substituir a bateria regularmente (uma vez por ano) para assegurar a precisão de horário do sistema.
Operação de gravação
Visualização ao vivo
Ao habilitar-se no sistema (login), o modo de visualização ao vivo será ativado. É possível visualizar a data, hora e nome do
canal do sistema. Se deseja trocar a data e hora do sistema, acesse Menu Principal>Ajustes>Geral. Se desejar trocar o nome do
canal, acesse Menu Principal>Ajustes>Tela.
Os ícones a seguir são apresentados no monitor conectado ao DVR, identificando o status do canal.
Status do canal
Status da gr avação
Perda de víd eo
Detecçã o de movimento
Bloque io da câmera
Menu gravação manual
Há quatro formas de acessar o menu de gravação manual.
1. Clique com o botão direito do mouse, acesse Menu Principal>Avançado>Gravação Manual.
2. Clique no botão Gravar na tela do Menu Auxiliar.
3. No painel frontal pressione a tecla Rec.
4. No controle remoto pressione a tecla Record.
O menu de gravação manual será exibido conforme a figura a seguir, para os modelos de DVR com 16 entradas de vídeo. Serão
apresentados 8 canais para os modelos com 8 entradas de vídeo e 4 canais para os modelos com 4 entradas de vídeo:
24
Menu gravação manual
Operação básica
Há três status: Agenda, Manual e Parar. Clique no ícone para selecionar o canal correspondente.
O sistema estará no modo manual como ajuste padrão.
Manual • : prioridade mais alta. Após a configuração manual, todos os canais selecionados irão iniciar a gravação.
Agenda • : o canal irá gravar conforme configurado em Menu Principal>Ajustes>Agenda.
Parar • : todos os canais irão interromper a gravação.
Habilitação/desabilitação da gravação
Verifique o status do canal atual:
significa que o status de gravação não está ativado.
significa que o status de gravação está ativado.
Também é possível utilizar o mouse ou as teclas de navegação para selecionar o número do canal, conforme a figura Menu
gravação manual.
Habilita a gravação de todos os canais
Ao selecionar na coluna Todos, habilita-se a gravação de todos os canais.
Gravação em modo • Agenda de todos os canais
Selecione Todos na linha Agenda. Veja a figura a seguir:
Menu gravação manual
Quando o sistema estiver no modo de gravação Agenda, todos os canais irão gravar conforme ajustado previamente em Menu
Principal>Ajustes>Agenda.
A luz indicadora correspondente ao canal no painel frontal será acesa.
Gravação manual de todos os canais •
25
Selecione Todos na linha Manual. Veja a figura a seguir:
Menu gravação manual
Quando o sistema estiver no modo de gravação manual, toda a configuração Agenda será cancelada. A luz indicadora estará
acesa no painel frontal, neste momento, o sistema irá iniciar a gravação manual.
Interrupção da gravação de todos os canais •
Selecione Todos na linha Parar.
O sistema irá interromper a gravação de todos os canais independentemente do modo ajustado na programação Agenda.
Menu gravação manual
Busca e reprodução
Menu Buscar
Há quatro formas de acessar o menu Buscar:
1. Clicando na tecla no controle remoto.
2. Clicando na tecla no painel frontal.
3. Clicando em Buscar no Menu Auxiliar.
4. Clicando em Menu principal>Buscar.
A interface Buscar será exibida conforme a figura a seguir.
Há três tipos de arquivo:
R: Arquivo de gravação normal. •
A: Arquivo de gravação de alarme externo. •
M: Arquivo de gravação de detecção de movimento. •
26
Uma janela de
reprodução
Lista de arquivos
Tela de visualização
de gravação
Informação
do arquivo
13
12
11
7
6
5
4
21
3
10
9
8
14
Menu buscar
Item Função
1 Reproduzir
2 Volt ar
3 Parar
4 Avanço le nto
5 Avanço rápido
6 Quadro anterior
7 Próximo quadro
8 Arquivo anterior
9 Próximo canal
10 Próximo arquivo
11 Canal anterior
12 Buscar
13 Backup
14 Editar vídeo
Operações básicas
Reprodução
Há diversas opções de busca: Tipo de vídeo (Todos, Alarme, DM e Alarme/DM), Número do canal e Calendário. O sistema poderá
exibir no máximo 32 arquivos em uma tela. Para passar para a página seguinte, selecione o último arquivo da lista, clique duas
vezes com o mouse e aperte o botão Próximo arquivo.
Para reproduzir o conteúdo do arquivo, selecione o nome do arquivo e clique duas vezes com o mouse (ou clique em Enter).
Obs.:
Os modelos VD 4E 120, VD 8E 240 e VD 16E 480 reproduzem respectivamente 4,8 e16 canais simultâneamente •
Reprodução precisa
Insira a hora (h/m/s) na coluna Hora e em seguida clique em Reproduzir. O sistema iniciará a reprodução precisa do vídeo.
Função de reprodução sincronizada durante a reprodução
Durante o processo de reprodução, clique em Próximo Canal. O sistema poderá ser alternado para o vídeo do canal seguinte
no mesmo horário.
27
Zoom digital
Quando o sistema estiver no modo de reprodução em tela cheia, arraste o mouse pela tela para selecionar uma seção e em
seguida clique na área para executar o zoom digital. Clique no botão direito do mouse o sistema irá retornar ao tamanho
normal da tela.
Backup de arquivos
Este sistema suporta a operação de backup durante a busca. Selecione o arquivo e, em seguida, clique em Backup (botão 13
na figura Menu Buscar) ou com o vídeo sendo reproduzido clique em Editar vídeo (botão 14 na figura menu Buscar) e edite
exatamente o trecho do vídeo que deseja gravar, clicando novamente em Editar vídeo para selecionar o exato trecho do vídeo
a ser gravado.
Reprodução lenta e reprodução rápida
Para informações sobre a reprodução lenta e reprodução rápida, consulte a tabela a seguir:
Botão Descrição
Avanço rápi do
Avanço lent o
Reproduzir/pausa /
Arquivo anterior/ próximo arquivo
No modo de reprodução, clique neste botã o para alternar entre diversos modos de avanço rápido como,
por exem plo, avanço rápid o 1, 2 e 3.
No modo de reprodução, clique neste botã o para comutar entre os diversos modos de avanço lento
como, por e xemplo, avanço le nto 1, 2 ou 3.
No modo de reprodução, clique neste botã o para alternar entre os modos de reprodução/paus a.
No modo de r eprodução, cli que em e para visu alizar o vídeo an terior ou próxim o vídeo.
Reprodução em retrocesso
Botão Descrição Observações
Reprodução em retrocess o n a i nterface de repro dução
No modo de r eprodução no rmal, clique em Voltar, o sistema irá iniciar a reprodução em
retrocesso.
Clique nov amente neste bot ão e o sistema irá pa ra o modo de pausa .
Calendário
Clique no í cone calendári o . O sistema irá exibir o calen dário conforme a figura a seguir.
A data em azu l significa qu e há arquivos grava dos no dia indicad o, clique na data des ejada para visu alizar a lista de a rquivos de vídeo.
Na figur a a seguir há arqui vos de vídeo nos dia s 13 e 14 de jan eiro. Clique na dat a para visualiz ar a lista.
Calendário
Configuração da gravação (Agenda)
Quando o sistema for inicializado ele estará como padrão no modo Regular com 24 horas de gravação. Ajuste o tipo de gravação
e hora na interface Agenda.
28
Menu agenda
Para acessar o menu de programação Agenda da gravação, acesse Menu Principal>Ajustes>Agenda. Veja a figura a seguir:
Menu agenda
Operações básicas
Há seis períodos no total, conforme a figura anterior.
Canal: • selecione o número do canal primeiramente. Se desejar ajustar todos os canais, selecione o item Todos.
Dia da semana: • há oito opções, de Domingo a Sábado e Todos.
Pré-gravação: • o sistema suporta a função de pré-gravação por um período total de 30 segundos de vídeo, divididos entre
as câmeras do DVR, anterior ao disparo do alarme e/ou detecção de movimento.
Tipos de gravação: • há três tipos, Regular, Detecção de movimento (DM) e Alarme.
Foto: • possibilita a captura de foto(s) de acordo com o período configurado. As fotos serão enviadas para o servidor FTP conforme
o tempo estabelecido na opção Enviar Captura no menu GERAL. A configuração da foto poderá ser realizada na opção Ajustar
Captura no menu Enconder.
Na parte inferior do menu, há uma barra colorida para sua referência. A cor verde representa a gravação normal e constante,
amarelo significa detecção de movimento e vermelho representa a gravação de alarme.
Copiar
Esta função permite a cópia da configuração de um canal para outro. Por exemplo, após ajustar o canal 1, pode-se clicar em
Copiar, selecionar o novo canal desejado e em seguida clicar em Colar. Após a finalização das configurações, clique em S alvar
para gravar todos os ajustes.
Detectar
No Menu Principal acesse Ajustes>Detectar, para visualizar a interface de detecção de movimento, perda de vídeo e mascaramento. Veja a figura D etectar.
Detecção de movimento
O menu de detecção será exibido conforme a figura a seguir.
29
Detectar
Canal: • selecione o canal no qual deseja implementar a detecção de movimento.
Tipo de evento: • na lista resultante, selecione o item Detecção Movimento.
Habilitar: • ativa o tipo de evento e canal selecionado.
Região: • clique em Selecionar para ajustar a região de detecção de movimento. Veja a figura Selecionar Região a seguir. Clique
com o botão esquerdo do mouse e em seguida arraste-o para definir uma região para detecção de movimento. Em seguida,
clique no botão direito do mouse para retornar ao menu anterior e clique em Salvar. Pelo painel frontal do DVR ou pelo controle
remoto, clique em Fn para comutar entre a ativação e a desativação das zonas de detecção de movimento. Para confirmar,
clique no botão Enter. A região marcada em vermelho será a região a ser detectada para a gravação das imagens.
Selecionar Região
Sensibilidade: • há seis níveis, o nível 6 é o da sensibilidade mais alta.
Período: • é possível ajustar até 6 períodos (00:00-24:00) diferentes por canal para cada dia da semana. As configurações de
detecção de movimento só serão ativadas se as mesmas estiverem dentro do período estabelecido nesse item. Veja figura
Ajustar Período a seguir.
Saída Alarme: • quando uma detecção de movimento ocorrer, o sistema irá habilitar dispositivos de alarme periféricos.
Pós-alarme: • depois de acionada a saída de alarme, o sistema continuará com a saída acionada durante um tempo especi-
ficado entre 10-300 segundos.
Mensagem: • o sistema irá exibir uma mensagem na tela para alertá-lo uma vez que a detecção de movimento tenha ocor-
rido.
Alarme Upload: • habilite essa função para o envio dos eventos ao software de monitoramento inteligente, certifique-se de
que o software esteja configurado para receber estes eventos.
Enviar E-mail: • o sistema irá enviar um e-mail de alerta na ocorrência de detecção de movimento, com o destinatário e
remetente previamente configurados na seção Rede deste manual.
Gravar Canal: • selecione os canais para ativar a função de gravação uma vez que o alarme dispare. Certifique-se de haver
ajustado a opção DM na interface de programação Agenda em: Menu Principal>Ajustes>Agenda.
Função PTZ: • clique no botão Selecionar. A interface será exibida conforme a figura Função PTZ a seguir, onde poderá ser
configurado o acionamento de funções PTZ para um ou mais canais.
Pós-gravação: • quando terminar a detecção de movimento, o sistema continuará gravando as câmeras selecionadas durante
um tempo especificado entre 10-300 segundos.
30
Tour Canal: • quando houver detecção de movimento, o sistema iniciará um tour em tela cheia pelos canais selecionados.
Quando não houver mais detecção de movimento, o tour será encerrado, reiniciando sempre de onde foi finalizado o
último tour. O tempo de visualização das câmeras, assim como o modo de visualização, pode ser configurado em Menu
Principal>Ajustes>Tela nas opções Intervalo e Tour Movimento.
Capturar Foto: • habilite a função e selecione os canais para ativar a função de captura de fotos. Essa função poderá ser utilizada
em conjunto com o serviço de FTP e o serviço de email. Ao configurar os dois serviços mencionados e habilitando essa função,
o DVR enviará fotos para o servidor FTP e fotos para o email na ocorrência do evento. Para configurar as caracteristicas da
foto verifique a opção Ajustar Captura na interface de programação Encoder em: Menu Principal>Ajustes>Encoder.
Selecione o ícone • Habilitar para ativar a função desejada. Após todas as configurações clique no botão Salvar, o sistema
retornará ao menu anterior e irá gravar as configurações realizadas.
Ajustar Período
Função PTZ
Perda de vídeo
Na interface Detectar, selecione Perda de vídeo no item Tipo de Evento. Visualize a interface conforme a figura Perda de vídeo.
Esta função lhe informa quando ocorrer a perda de vídeo, sendo possível habilitar uma saída de alarme ou uma mensagem
em tela.
Loading...
