Integra PC60002, PC78002, PC90002 Instruction On Mounting And Use Manual

Download

MONTAGE- UND GEBRAUCHSANWEISUNG

INSTRUCTIONS ON MOUNTING AND USE

PRESCRIPTIONS DE MONTAGE ET MODE D’EMPLOI

MONTAGEVOORSCHRIFTEN EN GEBRUIKSAANWIIZING

MONTAJE Y MODO DE EMPLEO

ISTRUZIONI DI MONTAGGIO E D’USO

Model : PC60002 Model : PC78002 Model : PC90002

ANWEISUNGEN

Achtung

s ist sehr wichtig, dass diese Anleitung zusammen mit der INTEGRA, zum späteren Nachschlagen, aufbewahrt wird. Sollte das Gerät verkauft oder an eine andere Person weitergegeben werden, ist sicherzustellen, dass auch das Handbuch mit ausgehändigt wird, so dass der neue Benutzer über die Funktionsweise des Geräts und die entsprechenden Vorsichtsmaßregeln informiert ist. Diese Anweisungen wurden für Ihre Sicherheit und die der anderen Personen erstellt. Wir bitten Sie deshalb, diese vor dem Einbau und der Benutzung des Geräts aufmerksam durchzulesen. Beachten Sie bitte auch die Abbildungen auf den ersten Seiten, die über Buchstaben und Nummern verfügen, auf die in den Beschreibungen Bezug genommen wird. Halten Sie sich strengstens an die in diesem Handbuch enthaltenen Anweisungen. Für Störungen, Schäden oder vom Gerät ausgelöste Brände, die durch die Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verursacht wurden, wird keine Haftung übernommen. Der Einbau und der elektrische Anschluss muss von einem Fachtechniker vorgenommen werden. Die Lieferrma haftet nicht für Schäden, die durch einen falschen Einbau oder die falsche Benutzung des Geräts verursacht wurden. Die Merkmale dieses Gerät nicht ändern oder versuchen sie zu ändern.

ie Kochäche muss immer innerhalb der Grenzen einer normalen Benutzung im Haushalt zur Zubereitung oder zum Warmhalten von Speisen und nicht für gewerbliche Zwecke verwendet werden. Eine davon abweichende Verwendung ist nicht gestattet. Während seiner Verwendung darf das Gerät nicht unbeaufsichtigt gelassen werden.

as vorliegende Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Kapazitäten bzw. von Personen ohne Erfahrung und Kenntnisse verwendet werden, unter der Voraussetzung, dass diese dabei beaufsichtigt werden bzw. dass ihnen die Verwendung des Geräts erklärt wurde und sie sich der damit verbundenen Gefahren bewusst sind.

inder dürfen nicht mit dem Gerät spielen.

ie Blockierungsvorrichtung der Bedienelemente benutzen, um zu verhindern, dass Kinder das Gerät versehentlich einschalten oder die Funktionen ändern können. Während des Betriebs darf das Geräts niemals unbeaufsichtigt gelassen werden.

ie Kochäche nicht mit einem externen Timer bedienen.

ährend des Betriebs darf das Gerät nicht unbeaufsichtigt gelassen werden.

ANWEISUNGEND

Die Reinigung und Wartung darf nicht von unbeaufsichtigten Kindern durchgeführt werden. Wenn das Stromkabel beschädigt ist, darf es ausschließlich von einem Kundendienstzentrum

oder einem Fachmann ausgewechselt werden.

An der elektrischen Anlage muss sich dem Gerät vorgeschaltet ein Schalter benden, der eine

allpolige Trennung mit Önung der Kontakte von mindestens 3mm garantiert.

VORSICHT: Die Schutzvorrichtungen des Kochfelds dürfen nur die vom Hersteller des Ko-

chgerätes entwickelten, oder die in den Herstelleranweisungen als für den Gebrauch geeignet angegeben, oder die in das Gerät eingebauten Schutzvorrichtungen des Kochfelds sein. Der falsche Einsatz der Schutzvorrichtungen kann zu Unfällen führen.

Während der Installation muss das Gerät an eine Versorgung angeschlossen sein, dessen Syste-

mimpedanz an einen Wert von 0,005+j0,005[Ohm] angepasst werden muss.

Sicherstellen, dass eventuell in der Wohnung anwesende Kinder nicht die Möglichkeit haben, heiße

Töpfe und Pfannen umzuwerfen. Die Grie der Töpfe und Pfannen zur Seite in Richtung Arbeitsäche drehen, so dass sie sich über der Arbeitsäche benden, damit einer Verbrennungsgefahr vorgebeugt wird.

us Sicherheitsgründen darf die Kochäche erst nach ihrem Einbau benutzt werden.

Keine Silikondichtungen zwischen dem Glas und der Arbeitsäche anbringen, bei einem Austausch

der Kochäche könnte es während des Entfernens zu einem Bruch des Glases kommen.

or dem Einbau prüfen, ob die Kochäche sichtbare Schäden aufweist. Niemals eine beschädigtes

Gerät in Funktion setzen. Das kann sehr gefährlich für die Sicherheit sein.

ANWEISUNGEN

Der Einbau und der Anschluss des Geräts an das Stromnetz darf ausschließlich von Fachleuten

durchgeführt werden. Die elektrische Sicherheit ist nur dann gewährleistet, wenn die Kochäche an eine ordnungsgemäße Erdverbindung angeschlossen wurde. Im Zweifelsfall die Elektroanlage durch einen qualizieren Elektriker prüfen lassen. Die Kochäche nicht über Verlängerungen oder Mehrfachsteckdosen mit dem Stromnetz verbinden. Diese garantieren nicht die notwendige Sicherheit (zum Beispiel Überhitzungsgefahr). Vor dem Anschluss der Kochäche muss man die Anschlussdaten (Spannung und Frequenz) des Typenschilds mit denen des Stromnetzes vergleichen. Diese Daten müssen unbedingt übereinstimmen, da das Gerät sonst beschädigt würde. Sich im Zweifelsfall an einen Elektriker wenden.

or dem Einbau und der Wartung, sowie vor Reparaturen, die Verbindung des Geräts ans

Stromnetz unterbrechen.

Alle Vorschriften zum Ablassen der Luft müssen eingehalten werden. Achtung: Wenn die Flächen Risse aufweisen, das Gerät ausschalten, um eine Stromschlaggefahr

zu vermeiden.

Niemals das Gehäuse des Geräts önen. Der eventuelle Kontakt mit unter Spannung stehenden

Teilen oder die Änderung der elektrischen oder mechanischen Strukturen kann Funktionsstörungen verursachen.

Die Induktionsäche darf nicht als Arbeitsebene benutzt werden. Die rauen Böden des

Kochgeschirrs können die Kochäche verkratzen.

Die Kochfelder und die Böden des Kochgeschirrs müssen immer ganz trocken sein.

Zu heißes Öl und Fett brennen sehr schnell. Niemals heißes Öl oder Fett unbeaufsichtigt lassen. Sollte das Öl oder Fett brennen, auf keinen Fall versuchen die Flammen mit Wasser zu löschen,

sondern dafür einen Deckel oder einen Teller, mit nicht brennbarer Beschichtung, benutzen. Niemals brennbare Gegenstände auf die Kochäche stellen.

ACHTUNG Brandgefahr: Keine Gegenstände auf der Kochäche stehen lassen.

Brandgefahr

ANWEISUNGEND

Verbrennungsgefahr

Geeignetes Kochgeschirr

ACHTUNG: Dieses Gerät und seine erreichbaren Teile werden während des Betriebs sehr heiß. Vorsichtig vorgehen und die heißen Elemente nicht berühren. Unbeaufsichtigten Kinder unter 8 Jahren darf es nicht gestattet werden, sich an das Gerät

anzunähern.

eine Gegenstände, wie Messer, Gabeln, Löel oder Deckel auf die Induktionsäche legen, da

sie heiß werden können.

ein geschlossenes Kochgeschirr, wie zum Beispiel Blechkochgeschirr, auf der Kochäche

erwärmen. Durch den entstehenden Überdruck könnte das Kochgeschirr platzen.

usschließlich eisenmagnetisches Kochgeschirr kann zum Induktionskochen verwendet werden. Besonders gut eignet sich: Emaillierter Stahl, Gusseisen bzw. Sonderkochgeschirr zum Induktionskochen aus Edelstahl. Nur Töpfe und Pfannen mit einem glatten Boden verwenden. Zwischen dem Topfboden und der Glaskeramikäche keine Gegenstände, wie zum Beispiel Adapter, stellen.

Kochfeld Mindestdurchmesser Empfohlener

Höchstdurchmesser

1 90 mm-100 mm

(Booster power)

160 mm*

2 120 mm 200 mm*

3 120 mm 200 mm* 4 90 mm-100 mm

(Booster power)

160 mm*

ANWEISUNGEN

Nicht geeignetes Kochgeschirr

Gefahr von Störungen

* Der empfohlene Höchstdurchmesser entspricht dem Durchmesser des Kochfelds. Es können zwar Töpfe mit einem größeren Durchmesser verwendet werden, aber die Wärme verbreitet sich dann an diesen Töpfen nicht so gleichmäßig. Zur Überprüfung der Eignung des Kochgeschirrs, probieren,

ob es ein Magnet anzieht.

s gibt auch besonderes Induktionskochgeschirr, dessen Boden nicht vollständig eisenmagnetisch

ist.

uf keinen Fall Kochgeschirr aus normalem Feinstahl, Glas, Tonerde, Kupfer und Aluminium

benutzen. Keine leeren Behälter auf die Kochäche stellen. Das könnte Schäden verursachen.

eine heißen Behälter auf die Bedienäche, das Kontrolllampenfeld oder den Kochächenrahmen

stellen. Das könnte Schäden verursachen.

öpfe aus denen die Flüssigkeit vollkommen verdampft ist, können Schäden an der Glaskeramikäche verursachen. Für diese Art von Schäden übernimmt der Hersteller keine Haftung.

as Gerät ist mit einem Kühlgebläse ausgestattet. Wenn sich unter der eingebauten Kochäche

eine Schublade bendet, muss zwischen dem Schubladeninhalt und der unteren Geräteseite ein geeigneter Abstand vorhanden sein, damit die Belüftung nicht beeinträchtig wird.In der Schublade unter der Kochäche sollten keine kleine Teile oder Papierblätter aufbewahrt werden, da diese angesaugt werden und das Gebläse beschädigen könnten, so dass die Kühlung des Geräts nicht mehr gewährleistet ist. Die Schublade darf auch keine brennbaren oder metallischen Teile enthalten, die glühen oder sich entzünden können.

Die Arbeitsäche muss eben und horizontal sein. Der Zuschnitt des Möbelstücks muss vor der

Installation des Gerätes ausgeführt werden. Die Späne entfernen, um die Funktionstüchtigkeit der Elektrokomponenten nicht zu beeinträchtigen.

Die Belüftung der Kochäche berücksichtigend muss man folgende Punkte beachten:

- Einen Abstand von 20 mm zwischen der Hinterwand und der Küchenwand einhalten (Abb. 1-2).

- Wenn die Kochäche auf einer Schublade montiert wird, einen Abstand 65 mm zwischen der Schublade und der Oberteil der Kochäche einhalten (Abb.1).

enn die Kochäche in einen Schrank eingebaut ist, darf sie nur bei geönetem Schrank in Funktion gesetzt werden. Den Schrank erst dann schließen, wenn das Gerät und die Kontrolllampen der Restwärme ausgeschaltet sind.

ANWEISUNGEND

enn das Gerät über einem Backofen bzw. über einem elektrischen Backofen mit Pyrolysesystem eingebaut wird, darf es so lange das Pyrolyseverfahren läuft, nicht in Funktion gesetzt werden, da sonst der Überhitzungsschutz der Kochäche ausgelöst werden könnte.

eine Dampfgeräte benutzen, da der Dampf die unter Spannung stehenden Teile erreichen und

einen Kurzschluss verursachen könnte.

Die Kochäche darf nicht über der Spülmaschine montiert werden, da der Dampf der

Spülmaschine den Elektrokreislauf der Kochäche beschädigen könnte.

ventuelle Eingrie oder Reparaturen am Gerät während der Garantiezeit dürfen ausschließlich vom technischen Vertragskundendienst des Herstellers durchgeführt werden. Die Nichteinhaltung dieser Vorschrift bewirkt die Ungültigkeit und den unverzüglichen Verfall der Garantie. Für eventuelle dadurch verursachte Folgeschäden übernimmt der Hersteller keine Haftung.Eventuell nicht funktionierende oder defekte Teile müssen durch Originalersatzteile ersetzt werden. Nur diese können die Einhaltung des Sicherheitsstandards gewährleisten.

ichtiger Hinweis für Personen mit einem Schrittmacher: Beachten Sie bitte, dass in unmittelbarer Nähe des Geräts ein elektromagnetisches Feld erzeugt wird.Die Wahrscheinlichkeit, dass der Schrittmacher durch dieses Feld gestört wird, ist sehr gering. Wenden Sie sich bitte im Zweifelsfall an den Hersteller des Schrittmachers oder an Ihren Arzt.

ie Induktion kann leichte Geräusche verursachen. Diese sind je nach Art des Materials, des Topfes und der gewählten Leistung unterschiedlich. Wenn die Kochäche häug benutzt wird, schaltet sich zum Schutz der Elektronik das Gebläse ein und man hört ein leichtes Summen. Das ist ganz normal.

Geräusche

ANWEISUNGEN

Erste Verwendung

ie Kochäche vor der ersten Verwendung mit einem feuchten Lappen abwischen und dann abtrocknen.

Es wird empfohlen das Gerät nach der Säuberung mit einem feuchten Lappen zu Trocknen,

damit keine Kalkablagerungen zurückbleiben.

enn das Gerät das erste Mal eingeschaltet wird, entsteht etwas Geruch oder Dampf. Während der Verwendung wird der Geruch immer geringer und verschwindet dann ganz. Der Geruch oder der Dampf sind kein Zeichen für einen falschen Anschluss oder eventuelle Schäden am Gerät und sind nicht gesundheitsschädlich.

Erste Verwendung

ANWEISUNGEND

WARNINGSGB

his instruction handbook is conserved together with the INTEGRA for future consultation. If the equipment is sold or transferred to another person, make certain the instruction handbook is supplied together with it, so that the new user can become aware of the operation of the cooker hood and related warnings. These warnings have been compiled for your safety and the safety of others. Please take the time to read them carefully before installing and using the equipment. Be sure to also consult the drawings in the front pages, including the alphabetic and numeric references in the text descriptions. Closely follow the instructions in this manual. The manufacturer declines all responsibility for any inconveniences, damage or res caused due to non-compliance with the instructions in this manual. The installation and electrical connection must be provided by a qualied service technician. The supplier is not liable for any warranty for damages caused by improper installation or improper use of the appliance. Do not modify or seek to modify the specications of this appliance.

he cooking top must always be used within the limits of normal domestic use, not for professional use, but simply to prepare and keep dishes warm. Any other use is not allowed. The unit should not be left unsupervised during its operation.

his appliance can be used by children from the age of 8 onwards, and by persons with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, provided they are properly monitored, or if they have been instructed in the safe use of the appliance and are aware of related dangers.

hildren must not be allowed to play with the appliance.

ake use of the locking device to prevent children from accidentally turning on the device, or

modifying its functions. The unit should not be left unsupervised during its operation.

o not control the cooking top using a remote timer.

he unit should not be left unsupervised during its operation. Make certain children at home are prevented from toppling hot pots and pans to the oor. Turn the handles and knobs of pots and pans to the side on the cooking top, so that they are above the cooking top, and to prevent the risk of burns.

or safety reasons, the cooking top must be used only after having been installed in its recessed housing.

rior to proceeding with the installation, check to make sure there are no visible signs of damageto

the cooking top. Never start up a damaged unit, as it may pose a safety risk.

Caution

ANWEISUNGEN

WARNINGS GB

Cleaning and maintenance must not be carried out by children without proper supervision.

If the power cord is damaged, it must be replaced by a qualied service centre or technician only. The electrical installation must have a breaker upstream from the appliance which ensures that

all poles are disconnected with a contact gap of at least 3mm.

CAUTION: The hob protection devices must be only those designed by the appliance manufacturer

or those indicated as suitable in the manufacturers instructions or the hob protection devices incorporated in the appliance. The use of inappropriate protection devices may provoke accidents.

During the installation the equipment must be connected to a power source whose system

impedance is matched to a value of 0.005+j0.005[Ohm].

Do not seal the area between the glass and the worktop with silicone because should the cooktop

need to be replaced, the glass could break during removal.

The unit’s installation and electrical connection to the power grid must be carried out by qualied

service technicians only. The device’s electrical safety can be guaranteed solely if a regular ground connection is provided for the cooking top. If in doubt, have the electrical system checked by a qualied electrician. Do not connect the cooking top to the mains using extension cords or multiple sockets, since they will not guarantee the required safety (e.g. risk of overheating). Prior to connecting the cooktop, compare the connection specications (voltage and fre quency) indicated on the unit’s identication nameplate with those of the mains electricity supply. These specications must absolutely correspond, otherwise the unit may be subject to damage. Contact an electrician if in doubt.

isconnect the unit from the mains when carrying out installation work, maintenance or repairs.

Comply with all air discharge regulations. CAUTION: If the surface is cracked, switch o the appliance to avoid the possibility of electric

shock.

Never open unit’s outer casing. Any contact with live parts or the modication of electrical or

mechanical parts can cause operating abnormalities.

ANWEISUNGEND

WARNINGSGB

The induction hob should not be used as a work surface. The rough underside of food containers

can scratch the surface of the cooktop.

Always keep the cooking areas and underside of food containers perfectly dry.

Oil and grease that are too hot will catch re quickly. Do not leave overheated oil or grease unsupervised.

If oil or grease should catch re, do not attempt to put out the ames with water. Extinguish

the ames with a lid or plate, or with a reproof blanket. Turn o the cooking zone. Never place ammable items on the hob.

WARNING: Fire hazard: do not leave objects on the cooking surface.

Fire hazard

ANWEISUNGEN

WARNINGS GB

CAUTION: This appliance and its accessible parts become very hot during use. Pay attention to avoid touching the heating elements. Keep children under 8 years of age away from the appliance, unless they are continually

monitored.

o not place objects such as knives, forks, spoons or lids on the induction top, as they may

overheat.

o not heat closed containers, such as tin receptacles, on the cooking top. The excess pressure

generated could blow up the container.

nly ferromagnetic containers are suitable for induction cooking; the following receptacles, in particular, are suitable: enamelled steel, cast iron, special dishes for induction cooking in stainless steel. Use only pots and pans with a smooth bottom. Do not introduce any objects between the bottom of the pot and the glass ceramic surface, such as adapters.

Cooking zone Minimum diameter Maximum recommended

diameter

1 90mm-100mm

(Booster power)

160mm*

2 120mm 200mm*

3 120mm 200mm* 4 90mm-100mm

(Booster power)

160mm*

* the maximum recommended diameter corresponds to the diameter of the cooking zone; pots of a greater diameter can be used but the heat will spread much less uniformly.

o nd whether receptacles are suitable, check whether they are attracted by a magnet.

nother type of special receptacle exists for induction cooking, with a bottom that is not

entirely ferromagnetic.

Burn hazard

Suitable food containers

ANWEISUNGEND

WARNINGSGB

ever use recipients made of: normal negrained steel, glass, pottery, copper and aluminium. Do not place empty containers on the cooking zone, as they may cause damage.

o not place hot recipients on the control panel, in the area of the pilot lights or on the edge of

the cooking top, as they may cause damage.

ots from which liquids have completely evaporated can cause damage to the glass ceramic top,

for which the manufacturer does not assume any responsibility.

WARNINGS

he appliance is equipped with a cooling fan. If a drawer is set under the recessed hob, a suitable distance must be ensured between the contents of the drawer and the lower part of the unit, in order to avoid compromising ventilation.

The worktop should be at and horizontal. The furniture should be cut to measure before

installing the appliance. Remove any chips to avoid compromising the operation of electrical components. Considering the ventilation of the cooktop, the following must be provided:

-a 20 mm space between the rear side of the furniture and kitchen’s wall (g.1-2).

-if the cooktop is installed above a drawer, leave a 65 mm space between the drawer and the top of the cooktop (g.1).

Do not store small objects or sheets of paper in the drawer under the cooking hob, since such

objects may be aspirated and could break the fan, thus hindering the unit’s cooling; likewise, do not store metal or inammable objects, which could become very hot or catch re.

f the cooking hob is assembled behind a cabinet door, power it on only with the door left open.

Close the cabinet door only if the appliance and residual heat indicator lights are o.

f the unit is assembled above an oven or an electric pyrolytic stovetop, it should not be operated

while the pyrolytic process is ongoing, as it can trigger the cooktop’s overheating protection.

The cooktop should not be installed above dishwashers because the steam released by the latter

may lead to faulty operation of the electronic circuit of the cooktop.

o not make use of any steam devices, as steam can reach the appliance’s live parts and cause

a short circuit.

Non-suitable food containers

Danger of mishaps

ANWEISUNGEN

WARNINGS GB

ny interventions or repairs on the unit during the warranty period must be carried out solely by the manufacturer’s authorised service centre; conversely, the warranty will be is invalidated and terminated immediately. The manufacturer will not recognise any warranties under any circumstances for any problems subsequently encountered. Replace any defective or damaged parts with original spare parts: only original spare parts can ensure compliance with safety standards.

otice to persons with pacemakers: keep in mind that an electromagnetic eld is generated in the immediate vicinity of the unit while it is in operation. The possibility that the pacemaker’s operation may be aected is very remote. If in doubt, contact the pacemaker manufacturer or your doctor.

nduction can generate slight noise emissions, which can vary depending on the material, type of pot and power setting selected. When the cooktop is used frequently, the cooling fan turns itself on to protect the electronics, generating a buzzing sound: this is perfectly normal.

Noise emissions

First usage

Use a damp cloth to clean and dry the cooktop before using it for the rst time.

It is recommended to dry the appliance after having cleaned it with a damp cloth, in order to prevent the build-up of limescale.

hen the unit is powered on for the rst time, odours or fumes may be generated. The odour will diminish with each subsequent use, until it disappears altogether. Odours and any fumes are not caused by a faulty connection or damage to the appliance, and are not hazardous to health.

ANWEISUNGEND

AVERTISSEMENTSF

est très important de conserver ce livret avec l’INTEGRA, pour toute consultation future. Si l’appareil est vendu ou transféré à une autre personne, s’assurer que le livret est fourni avec ce dernier, de manière à ce que le nouvel utilisateur puisse être informé du fonctionnement de la hotte et des avertissements correspondants. Ces derniers ont été rédigés pour votre sécurité et pour celle des autres; aussi, nous vous prions de les lire attentivement avant d’installer et d’utiliser l’appareil. Consulter également les dessins des premières pages avec les références alphabétiques et numériques indiquées dans le texte explicatif. Suivre strictement les instructions gurant dans ce manuel. Nous déclinons toute responsabilité en cas de problèmes, de dommages ou d’incendies éventuels subis par l’appareil et dérivant de la non observation des instructions présentes dans ce manuel. L’installation et le raccordement électrique doivent être réalisés par un technicien spécialisé. Le fournisseur annule toute garantie en cas de dommages dérivant d’une installation ou d’un usage erroné de l’appareil. Ne jamais modier ou essayer de modier ses caractéristiques.

table de cuisson doit toujours être utilisée dans les limites d’un usage domestique normal, et non pour un usage professionnel, pour préparer et garder des mets au chaud. Aucun autre usage n’est admis. Durant le fonctionnement, l’appareil ne doit pas rester sans surveillance.

Cet

appareil peut être utilisé par les enfants de plus de 8 ans et par des personnes ayant des capacités sensorielles ou mentales réduites, manquant d’expérience et de connaissance, sous surveillance ou instruites quant au fonctionnement de l’appareil en toute sécurité et s’ils se rendent compte des dangers qui y sont liés.

Les

enfants ne doivent pas jouer avec l’appareil.

Les opérations de nettoyage et d’entretien ne doivent pas être eectuées par les enfants sans

surveillance.

e servir du dispositif de blocage des commandes pour empêcher les enfants d’allumer l’appareil ou d’en modier les fonctions par mégarde. Durant le fonctionnement, ne jamais laisser l’appareil sans surveillance.

e pas commander la table par l’intermédiaire d’une minuterie externe.

Durant

le fonctionnement, l’appareil ne doit pas rester sans surveillance.S’assurer que les enfants éventuellement présents dans la maison ne peuvent pas renverser les casseroles et les poêles chaudes sur le sol. Tourner les poignées et les manches des casseroles et les poêles sur le côté, sur la surface de travail, de manière à ce qu’elles se trouvent au-dessus du plan de travail pour prévenir le risque de brûlures.

Si le cordon d’alimentation est endommagé, le faire remplacer dans un centre d’assistance ou

par du personnel qualié.

Attention

ANWEISUNGEN

AVERTISSEMENTS F

our des questions de sécurité, la table de cuisson ne doit être utilisée qu’après avoir été encastrée.

Ne pas appliquer de joints en silicone entre le verre et le plan de travail, l’éventuel remplacement

du plan de cuisson pourrait provoquer la rupture du verre durant le retrait.

Avant de

procéder à l’encastrement, contrôler si la table de cuisson présente d’éventuels dommages visibles. Ne jamais mettre en fonction un appareil endommagé, car on risque de compromettre la sécurité.

’

encastrement et le branchement électrique de l’appareil sur le secteur ne peuvent être réalisés que par du personnel spécialisé. La sécurité électrique n’est garantie que si la table de cuisson est régulièrement mise à la terre. En cas de doutes, faire contrôler l’installation électrique par un électricien qualié. Ne pas brancher la table de cuisson sur le secteur avec des rallonges ou des prises multiples, parce qu’elles ne garantissent pas la sécurité nécessaire (ex. risque de surchaue). Avant de brancher la table de cuisson, comparer les données de raccordement (tension et fréquence) sur la plaque avec celles du secteur.Ces données doivent absolument correspondre, dans le cas contraire, la machine pourrait subir des dommages. En cas de doutes, s’adresser à un électricien.

Pou

r réaliser les travaux d’installation, d’entretien et de réparation, débrancher l’appareil du

secteur.

Il est nécessaire de respecter toutes les règlementations relatives à l’évacuation de l’air. ATTENTION: si la surface est ssurée, éteindre l’appareil pour éviter tout risque d’électrocution.

Ne jamais ouvrir le boîtier de l’appareil. Le contact éventuel avec des parties sous tension ou

la modication des structures électriques ou mécaniques peut provoquer des anomalies de fonctionnement.

La table à induction ne doit pas être utilisée comme plan de travail. Les fonds rugueux des

récipients peuvent rayer la table de cuisson.

Maintenir les zones de cuisson et le fond des récipients toujours parfaitement secs.

ANWEISUNGEND

AVERTISSEMENTSF

Danger d’incendie

L’installation électrique doit avoir en amont de l’ appareil un interrupteur qui garantit un débran-

chement omnipolaire avec ouverture des contacts d’au moins 3 mm.

ATTENTION : Les dispositifs de protection du plan de cuisson doivent être seulement ceux

conçus par le fabricant de l’appareil de cuisson ou ceux indiqués dans le mode d’emploi fourni par le fabricant de l’appareil comme adaptés à l’utilisation ou les dispositifs de protection du plan de cuisson intégrés dans l’appareil. L’utilisation de dispositifs de protection non adéquats peut provoquer des accidents.

Durant la phase d’installation, l’appareil doit être raccordé à une alimentation dont l’impédance

du système doit être adaptée à une valeur de 0,005+j0,005[Ohm].

L’huile et la graisse trop chaudes s’enamment rapidement. Ne pas laisser de l’huile ou de la graisse surchauées sans surveillance. Si celles-ci prennent feu, ne pas tenter d’éteindre les ammes avec de l’eau, mais utiliser un

couvercle ou une assiette avec une couverture ignifuge. Éteindre la zone de cuisson. Ne jamais placer aucun objet inammable sur la table de cuisson.

ATTENTION: risque d’incendie: ne laisser aucun objet sur les surfaces de cuisson.

ANWEISUNGEN

AVERTISSEMENTS F

ATTENTION: cet appareil et ses parties accessibles deviennent très chauds durant l’utilisation. Il faut faire attention et éviter de toucher les éléments chauants.

Éloigner les enfants de moins de 8 ans s’ils ne sont pas constamment surveillés. Ne pas

poser sur la table à induction des objets comme des couteaux, des fourchettes, des

cuillers ou des couvercles car ils risquent de surchauer.

e pas réchauer des récipients fermés, par exemple en fer-blanc, sur les zones de cuisson. La

surpression générée pourrait faire éclater le récipient.

euls les récipients ferromagnétiques sont indiqués pour la cuisson à induction; en particulier, on peut utiliser: de l’acier émaillé, de la fonte, de la vaisselle spéciale pour l’induction en acier inox. Utiliser exclusivement des casseroles et des poêles à fond lisse. N’introduire aucun type d’objet entre le fond de la casserole et le plan en verre céramique, par exemple des adaptateurs.

Zone de Cuisson Diamètre minimum Diamètre maximum

conseillé

1 90 mm-100 mm

(Booster power)

160 mm*

2 120 mm 200 mm*

3 120 mm 200 mm* 4 90 mm-100 mm

(Booster power)

160 mm*

Danger de brûlures

Récipients adéquats

ANWEISUNGEND

AVERTISSEMENTSF

* Le diamètre maximum conseillé correspond au diamètre de la zone de cuisson; on peut utiliser

des casseroles d’un diamètre supérieur mais la chaleur se diusera de façon moins uniforme.

our savoir si les récipients utilisés sont appropriés, vérier qu’ils sont attirés par un aimant.

l existe un autre type de récipients spéciaux pour l’induction dont le fond n’est pas complètement

ferromagnétique.

e jamais utiliser de récipients en: acier n normal, verre, terre cuite, cuivre et aluminium. Ne positionner aucun récipient vide sur la zone de cuisson pour ne pas provoquer de dommages.

e placer aucun récipient chaud sur le bandeau des commandes, dans la zone des voyants ou

sur le cadre de la table de cuisson pour ne pas provoquer de dommages.

Les casseroles

d’où s’évaporent complètement les liquides peuvent endommager le plan en verre

céramique, par rapport auxquels le fabricant décline toute responsabilité.

L’appareil est équipé d’un ventilateur de refroidissement. En présence d’un tiroir sous la table de

cuisson encastrée, assurer une distance susante entre le contenu du tiroir et la partie inférieure de l’appareil, pour ne pas en compromettre l’aération.

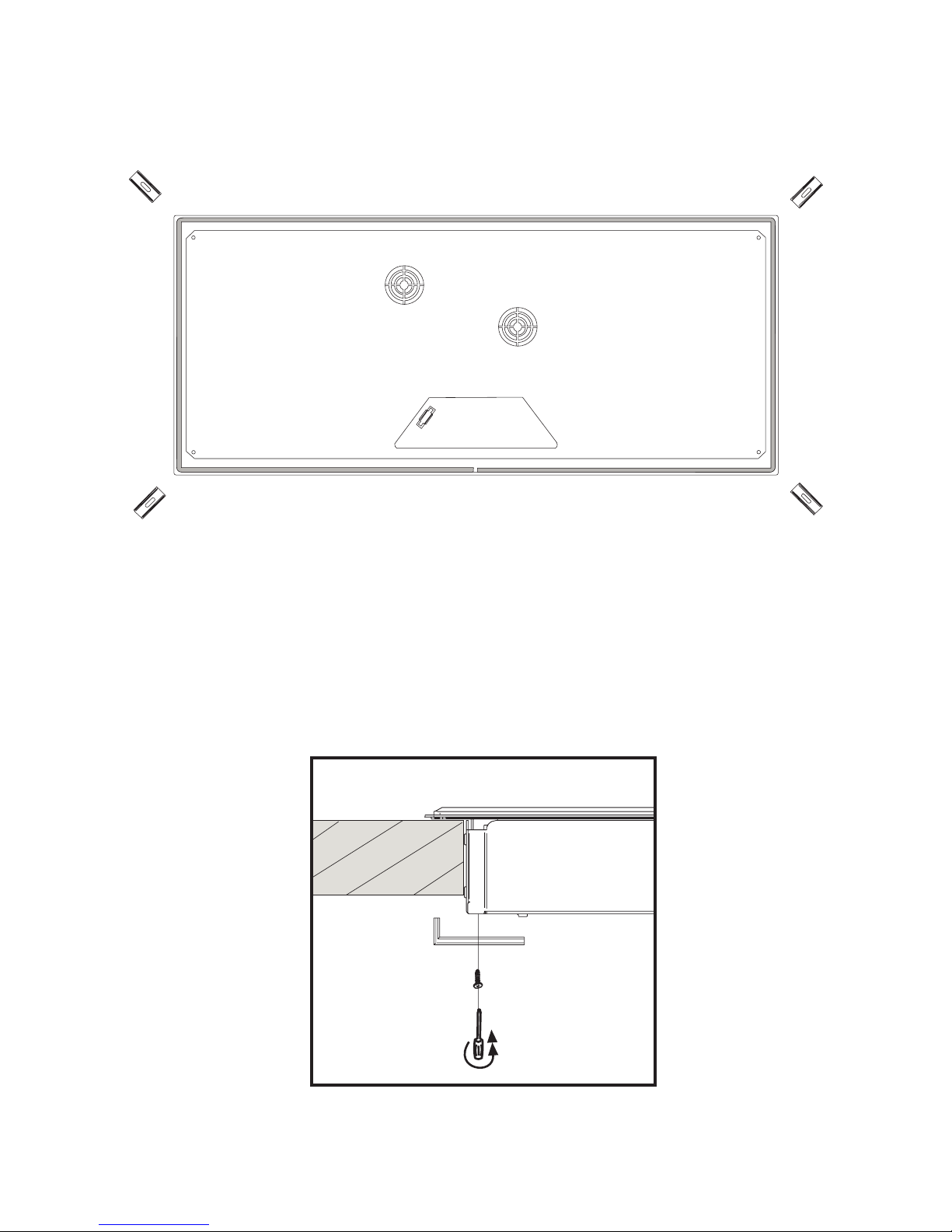

Le plan de travail doit être plat et horizontal. Les redécoupages du meuble doivent être eectués

avant d’installer l’appareil. Éliminer les copeaux pour ne pas compromettre le fonctionnement des composants électriques.

En ce qui concerne la ventilation du plan de cuisson, il est nécessaire de prévoir ce qui suit :

-une distance de 20 mm entre la partie arrière du meuble et le mur de la cuisine (g.1-2).

-si le plan est installé su un tiroir, laisser une distance de 65 mm entre le tiroir et la partie supérieure du plan de travail (g.1).

Récipients non adéquats

Danger de pannes

ANWEISUNGEN

AVERTISSEMENTS F

Ne pas conserver, dans l’éventuel tiroir situé sous la table de cuisson, de petits objets ou des

feuilles de papier qui risquent, en cas d’aspiration, de casser le ventilateur et de compromettre le refroidissement de l’appareil; éviter également les objets inammables ou métalliques, qui risquent de devenir incandescents ou de prendre feu.

i la table de cuisson est montée derrière la porte d’un meuble, la faire fonctionner en laissant la porte ouverte.Ne fermer la porte du meuble que si l’appareil et les voyants de chaleur résiduelle sont éteints.

i l’appareil est encastré au-dessus d’un four ou d’une cuisinière électrique munis d’un système à pyrolyse, il est conseillé de ne pas le mettre en fonction lorsque la procédure de pyrolyse est en cours, car la protection de surchaue de la table de cuisson risque de se déclencher.

Le plan de cuisson ne doit pas être installé au-dessus du lave-vaisselle, car la vapeur émise par le

lave-vaisselle pourrait causer un dysfonctionnement du circuit électronique du plan de cuisson.

e pas utiliser un appareil à vapeur quelconque, car celle-ci risque d’atteindre les parties sous

tension et de provoquer un court-circuit.

es éventuelles interventions ou réparations de l’appareil au cours de la période de garantie doivent être exclusivement réalisées par le service d’assistance technique autorisé par le fabricant; dans le cas contraire, la garantie est immédiatement invalidée et annulée. Tout problème suivant, le fabricant ne reconnaîtra absolument aucune garantie.

Remplacer les éventuelles pièces en panne ou défectueuses par des pièces originales, les seules

susceptibles de garantir le respect des standards de sécurité.

Avertissement

pour les porteurs de pacemakers: ne pas oublier qu’un champ électromagnétique

se génère dans les environs immédiats de l’appareil en fonction.

Le risque d’une inuence sur le fonctionnement du pacemaker est peu probable. En cas de

doutes, s’adresser au fabricant du pacemaker ou au médecin soignant.

L’

induction peut générer un léger bruit qui varie en fonction du matériau, du type de casserole et de

la puissance sélectionnée. Quand la table est fréquemment utilisée, le ventilateur de refroidissement démarre pour protéger l’électronique, en générant un bourdonnementparfaitement normal.

Bruits

ANWEISUNGEND

AVERTISSEMENTSF

Nettoyer

avec un chion humide et sécher la table de cuisson avant de l’utiliser pour la première fois.Il est recommandé de sécher l’appareil après l’avoir nettoyé avec un chion humide pour éviter les résidus de calcaire.

uand on allume l’appareil pour la première fois, des odeurs ou des fumées peuvent s’en dégager. L’odeur s’atténue au cours des utilisations successives pour disparaître dénitivement. Ces odeurs et ces fumées ne sont pas le signe d’un raccordement erroné ni d’éventuels dommages de l’appareil et elles ne sont pas nocives pour la santé.

Première utilisation

ANWEISUNGEN

WAARSCHUWINGEN NL

Het is heel belangrijk dat deze handleiding bij de INTEGRA wordt bewaard voor toekomstige

waarneming. Als het apparaat wordt verkocht of overgedragen wordt aan een andere persoon, dient ervoor gezorgd te worden dat de handleiding ook gegeven wordt, zodat de nieuwe gebruiker deze kan lezen over de werking van de kap en de betreende waarschuwingen. Deze waarschuwingen zijn opgesteld voor uw veiligheid en die van anderen. Wij vragen u dus om deze eerst zorgvuldig door te lezen alvorens het apparaat te installeren en te gebruiken. Raadpleeg ook de afbeeldingen op de eerste pagina’s met de alfabetische en numerieke verwijzingen in de uitleggende tekst. Houd u strikt aan de instructies in deze handleiding. Alle verantwoordelijkheid voor eventuele problemen, schade of brand door het apparaat als gevolg van het niet nakomen van de instructies in deze handleiding worden afgewezen. De installatie en elektrische aansluiting dient door een gespecialiseerde technicus uitgevoerd te worden. Het leverende bedrijf biedt geen enkele garantie voor schade voortvloeiend uit foutieve installatie of verkeerd gebruik van de apparatuur. De eigenschappen van deze apparatuur nooit veranderen of proberen te veranderen. kookplaat dient altijd tussen de limieten van normaal, huishoudelijk gebruik gebruikt te worden, niet voor professioneel gebruik, voor het bereiden en warm houden van gerechten. Elk ander gebruik is niet toegestaan. Als het apparaat aan staat, mag deze niet onbewaakt achterblijven.

Dit apparaat mag door kinderen vanaf 8 jaar en door personen met beperkte fysieke, zintuigelijke

of mentale capaciteiten of met gebrek aan ervaring en kennis gebruikt worden indien onder adequaat toezicht staan of als zij geïnstrueerd zijn over het veilige gebruik van het apparaat en of zij de gevaren die ermee verband houdt kennen.

Kinderen mogen niet met het apparaat spelen. Gebruik de vergrendeling van de knoppen om zo te voorkomen dat kinderen per ongeluk het

apparaat aan kunnen zetten of de functies kunnen aanpassen. Als het apparaat aan staat, mag deze nooit onbewaakt achterblijven.

De kookplaat niet bedienen door middel van een externe tijdschakelaar Als het apparaat aan staat, mag deze niet onbewaakt achterblijven.Zorg ervoor dat kinderen die

eventueel in huis zijn geen hete pannen op de grond kunnen trekken. Draai de handvaten van aluminium pannen boven het werkvlak zodat zij niet tot brandwonden kunnen leiden.

Geen silicone pakkingen aanbrengen tussen het kristal en het werkoppervlak. Door een eventuele

vervanging van het kookoppervlak zou het kristal kunnen breken.

Om veiligheidsredenen mag de kookplaat alleen gebruikt worden nadat hij ingebouwd is.

Let op

ANWEISUNGEND

WAARSCHUWINGENNL

Het reinigen en onderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd.

Als de spanningskabel beschadigd blijkt, mag deze alleen vervangen worden door het centrum

voor assistentie of gekwaliceerd personeel.

Opwaarts van het apparaat moet een schakelaar voorzien worden voor een omnipolaire stroo-

monderbreking, met contactopening van minstens 3 mm.

LET OP: Enkel de veiligheidsvoorzieningen, ontworpen door de fabrikant van het apparaat of

aangeduid in de instructies van de fabrikant van het apparaat , geschikt voor het gebruik, of de in het apparaat ingebouwde veiligheidsvoorzieningen mogen aanwezig zijn op de kookplaten. Het gebruik van niet geschikte veiligheidsvoorzieningen kan ongevallen veroorzaken.

Bij het installeren van de apparatuur moet het worden aangesloten op een voeding, waarvan

de impedantie van het systeem moet worden ingesteld op een waarde van 0,005+j0,005[Ohm].

Controleer voor het inbouwen of de kookplaat zichtbare schade heeft. Gebruik nooit een beschadigd

apparaat aangezien dit gevaarlijk kan zijn voor de veiligheid.

Dekookplaats mag alleen door gespecialiseerd personeel worden ingebouwd en aangesloten

worden op het elektriciteitsnet. De elektrische veiligheid wordt alleen gegarandeerd als de kookplaat geaard is. Laat bij twijfel de elektrische bedrading controleren door een gekwaliceerde elektricien.

Sluit de kookplaat niet op het elektriciteitsnetwerk aan met een verlengsnoer of meerdere

stopcontacten, omdat zo niet de benodigde veiligheid gegarandeerd kan worden (bijv. risico op oververhitting).Alvorens de kookplaat aan te sluiten, dienen eerst de elektrische gegevens (spanning en frequentie) gecontroleerd te worden die op de sticker staan ten opzichte van die van het elektriciteitsnet.Deze gegevens dienen absoluut overeen te komen, anders kan er schade aan het apparaat ontstaan. Raadpleeg bij twijfel een elektricien.

Verwijder bij installatie- en onderhoudswerkzaamheden alsmede reparaties de stekker van het

apparaat uit het stopcontact.

ANWEISUNGEN

WAARSCHUWINGEN NL

Alle regels ten aanzien van de luchtafvoer dienen te worden gerespecteerd. LET OP: Zet het apparaat uit als het oppervlak gebarsten is om mogelijke elektrische schokken

te voorkomen.

Maak nooit het omhulsel van het apparaat open. Eventueel contact met onderdelen die onder

spanning staan of het aanpassen van de elektrische of mechanische structuur kan leiden tot problemen met de werking.

De inductieplaat mag nooit als werkvlak gebruikt worden. De ruwe onderkanten van de bakken

kan het kookvlak beschadigen.

Zorg dat de kookzone en de onderkanten van pannen altijd goed droog zijn.

Heel hete olie en vet kunnen snel ontbranden. Loop nooit weg bij het verhitten van olie of vet. Doof het vuur niet met water mocht de olie of het vet vlam vatten. Doof de vlammen met een

deksel of bord met een branddeken. Zet de kookplaat uit. Zet in geen geval brandbare objecten op de kookplaat.

LET OP: Brandgevaar: laat geen voorwerpen op de kookoppervlakken staan.

Brandgevaar

ANWEISUNGEND

WAARSCHUWINGENNL

LET OP: Dit apparaat en de naastliggende gedeeltes worden heel warm tijdens het gebruik. Blijf altijd goed opletten en raak geen warme elementen aan. Houd kinderen jonger dan 8 jaar uit de buurt als zij niet onder constant toezicht staan. Leg geen voorwerpen, zoals vorken, messen, lepels of deksels, op de inductieplaat opdat zij

verwarmd kunnen worden.

Verwarm geen afgesloten bakken, zoals bijvoorbeeld een blikje, op de kookplaat. Door de

gegenereerde overdruk kan deze uit elkaar barsten.

Er mogen alleen ferromagnetische pannen gebruikt worden voor het koken op inductie. De

volgende pannen zijn geschikt: gietijzer, staal, pannen speciaal voor inductie koken van roestvrij staal.Gebruik alleen pannen met een gladde bodem. Plaats niets tussen de onderkant van de pan en de keramische glasplaat, bijvoorbeeld warmteverdelers.

Kookgebied Minimumdiameter Aanbevolen maximumdiameter

90mm-100mm

(Booster power)

160mm*

2 120mm 200mm*

3 120mm 200mm*

90mm-100mm

(Booster power)

160mm*

* aanbevolen maximum diameter komt overeen met de diameter van het kookgebied; het is mogelijk pannen met een grotere diameter te gebruiken, maar de warmte wordt dan minder gelijkmatig verdeeld.

Controleer of pannen geschikt zijn door te kijken of er een magneet aan blijft plakken.

Risico op brandwonden

Geschikte pannen

ANWEISUNGEN

WAARSCHUWINGEN NL

Er bestaat een ander soort pan speciaal geschikt voor inductie waarvan de bodem niet helemaal

ferromagnetisch is.

Ongeschikte pannen

Gebruik nooit pannen van: normaal jn staal, glas, terracotta, koper en aluminium. Zet nooit een

lege pan op het vuur. Dit kan tot schade leiden.

Zet geen hete pannen op de knoppen, lampjes of de rand van de kookplaat. Dit kan tot schade

leiden.

Pannen die helemaal droogkoken, kunnen schade veroorzaken aan de keramische glasplaat,

waarvoor de producent niet verantwoordelijk is.

Apparatuur is uitgerust met een koelfan. Als zich onder de ingebouwde kookplaat een lade

bevindt, dient ern een passende afstand tussen de inhoud van de la en het onderste gedeelte van het apparaat te zitten om zo voor ventilatie te zorgen.

Het werkoppervlak moet vlak en horizontaal zijn. Het meubel moet uitgesneden worden

voor dat het apparaat wordt geïnstalleerd. Verwijder spaan om de werking van de elektrische onderdelen niet te schaden. Voor de ventilatie van het kookoppervlak moet het volgende worden voorzien:

-een afstand van 20 mm tussen het achterste deel van het meubel en de muur van de keuken (afb. 1-2).

-Als het kookoppervlak op een schuif is geïnstalleerd, een afstand van 65 mm laten tussen de schuif en het bovenste gedeelte van het werkoppervlak (afb. 1).

Bewaar, in de eventuele la onder de kookplaat, geen kleine voorwerpen of blaadjes papoer die,

als zij aangezogen worden, de fan kapot kunnen maken en de koeling van het apparaat in gevaar kunnen brengen, net als brandbare of metalen voorwerpen die heet kunnen worden of kunnen ontbranden.

Als de kookplaat achter een deurtje van een meubel is gemonteerd, het deurtje open laten staan

als hij aanstaat. Sluit het deurtje alleen als het apparaat en de lampjes uit zijn.

Als het apparaat gemonteerd wordt boven een oven of in een elektrische keuken uitgerust

met een pyrolitisch systeem mag deze niet gebruikt worden als het pyrolitische proces gaande is, aangezien dan de bescherming tegen oververhitting van de kookplaat in werking kan treden.

Het kookoppervlak mag niet boven een vaatwasser geïnstalleerd worden daar de stoom van de

vaatwasser een slechte werking van het elektronisch circuit van het kookoppervlak zou kunnen veroorzaken.

Ongeschikte pannen

Risico op defecten

ANWEISUNGEND

WAARSCHUWINGENNL

Het vervangen van eventuele defecte of kapotte onderdelen met originele reserveonderdelen:

alleen hiermee wordt aan de veiligheidsnorm voldaan.

Waarschuwingen voor personen met een pacemaker: houd er rekening mee dat in de directe

nabijheid van het werkende apparaat er een elektromagnetisch veld ontstaat.

De kans dat de pacemaker in werking treedt is heel klein. Raadpleeg bij twijfel de producent van

de pacemaker of uw arts.

Geluiden

Inductie kan een licht geluid produceren; dit verschilt met betrekking tot het materiaal, het soort

pan en het gekozen vermogen.

Als de kookplaat vaak wordt gebruikt gaat de koelfan aan om de elektriciteitstoevoer te garanderen zodat er een gezoem ontstaat: dit is normaal.W

Reinig met een vochtige doek en maak het kookoppervlak door voor het eerste gebruik.

Het is raadzaam het apparaat te drogen na reiniging van het apparaat met een vochtige doek om kalkresten te voorkomen.

Als het apparaat voor de eerste keer aangezet wordt, kan het zijn dat er geuren vrijkomen of dat

er rook ontstaat. Met elk volgend gebruik wordt de geur minder totdat deze helemaal verdwenen is. Geuren en eventuele rook zijn niet symptomatisch voor een verkeerde aansluiting of eventuele

schade aan het apparaat en zijn niet schadelijk voor de gezondheid.W

Geluiden

Eerste gebruik

Gebruik geen stoomapparaat aangezien de stoom bij onderdelen kan komen die onder druk

staan en tot kortsluiting kan leiden.

Eventuele werkzaamheden of reparaties aan het apparaat in de garantieperiode dienen alleen

uitgevoerd te worden door de bevoegde technische assistentie van de producent. Als dit niet het geval is vervalt de garantie direct. Voor eventuele problemen die erop volgen, worden deze in geen geval erkend door de garantie van de producent.

ANWEISUNGEN

ADVERTENCIAS E

Atención

s muy importante conservar este manual de instrucciones junto al INTEGRA, para poderlo consultar en cualquier momento. En caso de venta o cesión del aparato a otra persona, asegurarse de que el manual sea proporcionado al nuevo usuario para que este conozca el modo de funcionamiento de la campana y las advertencias relacionadas con este. Las advertencias han sido redactadas para preservar la seguridad del usuario por lo que deben ser leídas antes de instalar o utilizar el aparato. Consultar los diseños que aparecen en las páginas iniciales, designados con letras y números, a los que se hace referencia en el texto. Seguir estrictamente las instrucciones que se indican en este manual. Se declina toda responsabilidad por los inconvenientes, daños o incendios provocados al aparato debido al incumplimiento de las instrucciones que aparecen en este manual. La instalación y la conexión eléctrica deben ser realizadas por un técnico especializado. La empresa que suministra el producto no se hará cargo de los daños ocasionados por una instalación incorrecta del producto o un uso inadecuado de este. No modicar jamás las características de este aparato. Placa de cocina de uso doméstico para preparar o calentar platos de comida. No utilizarla para uso profesional. Prohibido utilizar el aparato con nalidad diversa a la indicada. Se debe controlar el aparato durante su funcionamiento.

por personas con Es

Este aparato puede ser utilizado por niños mayores de 8 años, por personas con capacidades físicas, sensoriales o mentales reducidas o por personas inexpertas; siempre bajo estricta supervisión o si han sido adecuadamente preparados para utilizar el aparato de manera segura y son conocedores del peligro que su uso conlleva.

Los niños no deben jugar con el aparato. Las operaciones de limpieza y mantenimiento del aparato no deben ser realizados por niños sin la vigilancia de un adulto.

tilizar el dispositivo de bloqueo de los mandos para impedir que los niños enciendan el aparato inadvertidamente o modiquen sus funciones. Mientras el aparato está funcionando debe estar siempre bajo control.

o controlar la placa utilizando un temporizador externo

ientras el aparato está funcionando debe estar siempre bajo control.

Comprobar que los niños no puedan alcanzar cazuelas o sartenes calientes. Colocar los mangos de estas

en modo que no sobresalgan de la supercie de trabajo, para evitar que se produzcan quemaduras.

or seguridad, la placa debe ser utilizada solamente tras haber sido colocada adecuadamente.

No aplique guarniciones de silicona entre el cristal y la encimera de trabajo; la eventual

sustitución de la placa de cocina podría provocar la rotura del cristal durante su remoción.

ntes de jar la placa de cocina se debe comprobar que no presente ningún daño. No poner en marcha

un aparato dañado, puede ser peligroso.

ANWEISUNGEND

ADVERTENCIASE

Si el cable de alimentación estuviese dañado, este deberá ser sustituido exclusivamente por personal

cualicado o por un centro de asistencia autorizado.

La adecuada colocación del aparato y su conexión a la red eléctrica debe ser realizada únicamente

por personal especializado. La seguridad eléctrica está garantizada sólo si la placa de cocina se conecta a una toma de tierra adecuada. En caso de duda es necesario que un electricista profesional controle la instalación eléctrica. Si el cable de alimentación estuviese dañado, este deberá ser sustituido exclusivamente por personal cualicado o por un centro de asistencia autorizado. No utilizar alargadores o enchufes con tomas múltiples para conectar la placa de cocina a la red eléctrica, ya que no se puede garantizar la seguridad (ej. riesgo de sobrecalentamiento). Antes de conectar la placa de cocina se debe comprobar si los datos de la conexión (tensión y frecuencia) que aparecen en la placa coinciden con los datos de la red eléctrica. Ya que en caso contrario la máquina podría sufrir daños. En caso de duda consultar a un electricista.

ara llevar a cabo actividades de instalación y mantenimiento, o reparaciones, se debe desconectar el

aparato de la red eléctrica.

Se deben respetar todas las normas relacionadas con la ventilación ATENCIÓN: Si la supercie está agrietada, apagar el aparato para evitar posibles descargas eléctricas.

No abrir jamás el revestimiento del aparato. El contacto con piezas con tensión o la modicación de las

estructuras eléctricas o mecánicas puede causar daños en el funcionamiento.

La placa de inducción no debe ser utilizada como supercie de trabajo. Los recipientes con supercies

rugosas pueden rayar la placa.

Mantener siempre perfectamente secas las zonas de cocción y las bases de los recipientes.

La instalación eléctrica debe tener al principio del equipo un interruptor que garantice una desconexión

omnipolar con una apertura de los contactos de al menos 3 mm.

ATENCIÓN: los dispositivos de protección de la placa de cocción deben ser solamente los proyectados

por el fabricante del equipo de cocción o los indicados en las instrucciones del fabricante del aparato como adecuados para sus uso, así como los dispositivos de protección de la placa de cocción incorporados en el aparato. El uso de dispositivos de protección no adecuados puede provocar accidentes.

En fase de instalación el equipo debe estar conectado a una alimentación cuya impedencia al

sistema debe ser adecuada a un valor de 0,005+j0,005[Ohm].

ANWEISUNGEN

ADVERTENCIAS E

El aceite y la grasa muy calientes arden con facilidad. No dejar fuera de control aceite o grasa muy calientes ya que podrían producirse llamas. Si esto sucediese no se debe intentar apagar las llamas con agua. Utilizar para apagar las llamas una

tapa o un plato con un revestimiento ignífugo. Apagar la placa de cocina. No colocar jamás objetos inamables sobre la placa de cocina.

ATENCIÓN: Peligro de incendio: no dejar jamás objetos sobre la supercie de cocción.

ATENCIÓN: Este aparato y sus piezas alcanzan temperaturas elevadas durante su uso. Se debe prestar atención para evitar tocar los elementos calientes. Mantener alejados del aparato a los niños menores de 8 años.

o colocar sobre la placa de inducción objetos como cuchillos, tenedores, cucharas o tapaderas ya

que se pueden sobrecalentar.

o calentar contenedores cerrados, por ejemplo latas, sobre las zonas de cocción. La presión generada

podría hacer explotar el contenedor.

Peligro de incendio

Peligro de sufrir quemaduras

ANWEISUNGEND

ADVERTENCIASE

ara cocinar por inducción se pueden utilizar únicamente recipientes ferromagnéticos; y concretamente: acero vitricado, hierro fundido, cazuelas especiales para inducción realizadas con acero inoxidable. Utilizar exclusivamente cazuelas y sartenes con la base lisa. No introducir ningún objeto entre la base de la cazuela y la placa de vitrocerámica (ej. adaptadores).

Zona de Cocción Diámetro mínimo Diámetro máximo

aconsejado

1 90mm-100mm

(Booster power)

160mm*

2 120mm 200mm*

3 120mm 200mm*

4 90mm-100mm

(Booster power)

160mm*

* el diámetro máximo aconsejado corresponde con el diámetro de la zona de cocción; se pueden utilizar cazuelas con un diámetro mayor pero el calor no se difundirá uniformemente.

ara saber si los recipientes son adecuados, comprobar que sean atraídos por un imán.

xiste otro tipo de recipiente especial para la cocción por inducción con base no ferromagnética.

o utilizar jamás recipientes de: acero no, vidrio, cerámica, cobre o aluminio. No colocar ningún

recipiente vacío sobre la zona de cocción. Podría ocasionar daños.

o colocar ningún recipiente caliente sobre el panel de mandos, sobre los indicadores o en el marco

de la placa. Podría ocasionar daños.

Recipientes apropiados

Recipientes No apropiados

ANWEISUNGEN

ADVERTENCIAS E

a evaporación total del líquido contenido en las cazuelas puede ocasionar daños a la placa de

vitrocerámica. El fabricante no se hace responsable de los daños ocasionados por este motivo.AD

l aparato posee un ventilador para la refrigeración. Si bajo la placa de cocina hay un cajón, se debe dejar el espacio adecuado entre el contenido del cajón y la parte inferior del aparato, para no dicultar la ventilación. Si debajo de la placa de cocina hay un cajón, no se debe meter en este objetos pequeños u hojas de papel que en caso de ser aspirados, podrían romper el ventilador y dicultar la refrigeración del aparato, tampoco se deben colocar objetos inamables o metálicos ya que podrían calentarse o quemarse.

La encimera de trabajo debe ser plana y horizontal. Los rebajes del mueble deben efectuarse antes de

instalar el aparato. Elimine las virutas para no poner en peligro el funcionamiento de los componentes eléctricos. Teniendo en cuenta la ventilación de la placa de cocina es necesario prever lo siguiente:

-una distancia de 20 mm entre la parte posterior del mueble y la pared de la cocina (g. 1-2).

-si la placa se instala en un cajón, deje 65 mm de distancia entre el cajón y la parte superior de la encimera de trabajo (g.1).

i la placa de cocina se monta detrás de la puerta de un mueble, ponerla en funcionamiento sólo si la puerta está abierta. Cerrar la puerta del mueble sólo cuando el aparato y las señales del calor residual estén apagados.

i el aparato se coloca sobre un horno o una cocina eléctrica dotada con sistema pirolítico no se debe poner en marcha mientras el procedimiento pirolítico esté activo, ya que puede hacer saltar la protección de sobrecalentamiento de la placa de cocina.

La placa de cocina no debe instalarse sobre el lavavajillas, en cuanto el vapor emitido por el mismo podría

ocasionar un mal funcionamiento del circuito electrónico de la placa de cocina.

o utilizar ningún aparato de vapor, ya que el vapor podría introducirse en las piezas sometidas a tensión

y provocar un cortocircuito.

as intervenciones o reparaciones del aparato durante el período de garantía, deben ser realizadas exclusivamente por el servicio de asistencia técnica autorizado por el fabricante; en caso contrario la garantía queda anulada y expira inmediatamente. Si surgen problemas derivados del incumplimiento de esta premisa, el fabricante no considerará válida la garantía. Sustituir las piezas averiadas o defectuosas con recambios originales: sólo estos garantizan el respeto de las normas de seguridad.

Peligro de averías

ANWEISUNGEND

ADVERTENCIASE

dvertencia para personas con marcapasos: se debe tener en cuenta que en el área cercana al aparato cuando este está en marcha se genera un campo electromagnético. La posibilidad de que el funcionamiento del marcapasos se altere es muy remota. En caso de duda le recomendamos que se ponga en contacto con el fabricante del marcapasos o con su médico.

a inducción puede generar un ligero ruido; este puede variar en función del material, el tipo de cazuela y la potencia seleccionada. Cuando la placa se utiliza con frecuencia, el ventilador de refrigeración se enciende para garantizar la duración del sistema electrónico, generando así un zumbido: este es totalmente normal.

impiar la placa de cocina con un paño húmedo y secarla completamente antes de utilizarla por primera vez. Se recomienda secar bien el aparato tras haberlo limpiado con un paño húmedo para evitar que queden residuos de cal.

uando se enciende por primera vez el aparato pueden aparecer olores o humos. Con el uso, el olor se reduce hasta desaparecer. La aparición de olores y de humo no es síntoma de problemas en la conexión o de daños en el aparato y estos no son nocivos para la salud.

Primer uso

Ruidos

AVVERTENZE

Attenzione

È molto importante che questo libretto istruzioni sia conservato insieme all ‘ INTEGRA ,per

qualsiasi futura consultazione. Se l’apparecchio dovesse essere venduto o trasferito ad un’altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle relative avvertenze. Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghiamo, dunque, di volerlo leggere attentamente prima d’installare e di utilizzare l’apparecchio. Consultare anche i disegni nelle prime pagine con i riferimenti alfabetici e numerici riportati nel testo esplicativo. Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. L’installazione e il collegamento elettrico deve essere fatta da un tecnico specializzato. La ditta fornitrice non risponderà di alcuna garanzia per danni derivati da un errata installazione o errato utilizzo dell’apparecchio, Non modicare né cercare di modicare mai le caratteristiche di questo apparecchio.

Il piano di cottura deve essere utilizzato sempre nei limiti del normale uso domestico, non per uso

professionale ,per preparare e tenere in caldo le pietanze .Qualsiasi altro impiego non è ammesso. Durante il funzionamento, l’apparecchio non deve rimanere senza sorveglianza.

Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone

con ridotte capacità siche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati.

I bambini non devono giocare con l’apparecchio. Servirsi del dispositivo di blocco dei comandi per impedire che i bambini possano accendere

inavvertitamente l’apparecchio o modicarne le funzioni. Durante il funzionamento, l’apparecchio non deve mai rimanere senza sorveglianza.

Non comandare il piano tramite un temporizzatore esterno. Durante il funzionamento, l’apparecchio non deve rimanere senza sorveglianza.

Accertarsi che i bambini eventualmente presenti in casa non abbiano la possibilità di rovesciare a terra pentole e padelle calde. Girare le maniglie e i manici di pentole e padelle di lato, sulla supercie di lavoro, in modo che si trovino sopra il piano di lavoro per prevenire il rischio di ustioni.

Per questioni di sicurezza, il piano di cottura deve essere usato solo dopo essere stato incassato. Prima di procedere all’incasso controllare se il piano di cottura presenta eventuali danni visibili.

Non mettere mai in funzione un apparecchio danneggiato , può essere rischioso per la sicurezza.

AVVERTENZE

Le operazioni di pulizia e di manutenzione non devono essere eettuate dai bambini senza

sorveglianza.

Se il cavo di alimentazione dovesse risultare danneggiato dovrà essere sostituito solo da un cen-

tro assistenza o da personale qualicato.

L’incasso e il collegamento elettrico dell’apparecchio alla rete può essere eseguito solo da per-

sonale specializzato. La sicurezza elettrica è garantita solo se il piano di cottura è allacciato a un regolare collegamento a terra. In caso di dubbi, far controllare l’impianto elettrico da un elettricista qualicato. Non allacciare il piano di cottura alla rete elettrica con prolunghe o prese multiple ,perché non garantiscono la necessaria sicurezza(ad es. rischio di surriscaldamento). Prima di allacciare il piano di cottura bisogna confrontare i dati di allacciamento (tensione e frequenza), riportati sulla targhetta, con quelli della rete elettrica. Questi dati devono assolutamente corrispondere ,altrimenti la macchina potrebbe subire dei danni. In caso di dubbi rivolgersi ad un elettricista.

Per eseguire i lavori di installazione e di manutenzione, nonché di riparazione, scollegare l’appa-

recchio dalla rete elettrica.

E’ necessario rispettare tutte le normative per lo scarico dell’aria ATTENZIONE: Se la supercie è incrinata, spegnere l’apparecchio per evitare la possibilità di

scosse elettriche.

Non aprire mai l’involucro dell’apparecchio. L’eventuale contatto con parti sotto tensione o la

modica delle strutture elettriche o meccaniche può causare anomalie di funzionamento.

Il piano ad induzione non deve essere usato come piano di lavoro. Le basi ruvide dei recipienti

possono rigare il piano di cottura.

Mantenere sempre perfettamente asciutte le zone di cottura e la base dei recipienti. L’impianto elettrico deve avere a monte dell’ apparecchio un interruttore che garantisca una

disconnessione onnipolare con apertura dei contatti di almeno 3mm.

ATTENZIONE: I dispositivi di protezione del piano di cottura devono essere solamente quelli

progettati dal produttore dell’apparecchio di cottura o quelli indicati nelle istruzioni dal produttore dell’apparecchio come adatti all’uso oppure i dispositivi di protezione del piano di cottura incorporati nell’apparecchio. L’impiego di dispositivi di protezione non adeguati può provocare incidenti.

AVVERTENZE

Pericolo di incendio

Pericolo di ustioni

In fase di installazione l’apparecchiatura deve essere collegata a un’alimentazione la cui impeden-

za di sistema deve essere adattata ad un valore di 0,005+j0,005[Ohm].

L’olio e il grasso troppo caldi si inammano rapidamente. Non lasciare olio o grasso surriscaldati senza sorveglianza. Nel caso in cui l’olio o il grasso si dovessero inammare, non tentare di spegnere le amme con

acqua. Spegnere le amme con un coperchio o un piatto con una coperta ignifuga. Spegnere la zona di cottura. Non collocare in alcun caso oggetti inammabili sul piano di cottura.

ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superci di cottura.

ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Non posare sul piano a induzione oggetti come coltelli, forchette, cucchiai o coperchi perchè si

possono surriscaldare.

Non riscaldare contenitori chiusi, ad esempio in latta, sulle zone di cottura. La sovrappressione

generata potrebbe far scoppiare il contenitore.

AVVERTENZE

Solo i recipienti ferromagnetici sono adatti alla cottura a induzione; in particolare sono idonei:

acciaio smaltato, ghisa, stoviglie speciali per induzione in acciaio inossidabile. Usare solo pentole e padelle a fondo liscio. Non inserire alcun tipo di oggetto tra il fondo della pentola e il piano in vetroceramica, ad esempio adattatori.

* il diametro massimo consigliato corrisponde al diametro della zona cottura; è possibile utilizzare pentole di diametro maggiore ma il calore si dionderà sulle stesse in maniera meno uniforme.

Per sapere se i recipienti sono adeguati, vericare che siano attratti da un magnete. Esiste un altro tipo di recipienti speciali per induzione la cui base non è del tutto ferromagnetica.

Non utilizzare mai recipienti di: acciaio ne normale, vetro, terracotta, rame e alluminio.

Non posizionare alcun recipiente vuoto sulla zona di cottura. Potrebbe provocare danni.

Non collocare alcun recipiente caldo sul pannello comandi, nell’area delle spie o sulla cornice del

piano di cottura.Potrebbe provocare danni.

Pentole dalle quali evaporano completamente i liquidi possono provocare danni al piano in ve-

troceramica, per i quali il produttore non si assume alcuna responsabilità.

Recipienti adeguati

Zona di Cottura Diametro minimo Diametro massimo

consigliato

1 90mm-100mm

(Booster power)

160mm*

2 120mm 200mm* 3 120mm 200mm* 4 90mm-100mm

(Booster power)

160mm*

Recipienti non adeguati

Pericolo guasti

AVVERTENZE

L’apparecchio è dotato di una ventola di rareddamento. Se sotto il piano di cottura incassato

si trova un cassetto, deve essere garantita una congrua distanza tra il contenuto del cassetto e la parte inferiore dell’apparecchio, per non comprometterne la ventilazione. Non conservare, nell’eventuale cassetto posto sotto il piano di cottura, oggetti piccoli o fogli di carta che, se aspirati, potrebbero rompere il ventilatore e pregiudicare il rareddamento dell’apparecchio, ne oggetti inammabili o metallici, che potrebbero diventare incandescenti o inammarsi.

Il piano di lavoro deve essere piatto e orizzontale. I ritagli del mobile devono essere eettuati

prima di installare l’apparecchio. Eliminare i trucioli per non compromettere il funzionamento dei componenti elettrici. Considerando la ventilazione del piano cottura è necessario prevedere quanto segue:

-una distanza di 20 mm tra la parte posteriore del mobile e la parete della cucina (g.1-2).

-se il piano è installato su un cassetto, lasciare 65 mm di distanza tra il cassetto e la parte superiore del piano di lavoro (g.1).

Se il piano di cottura è montato dietro l’anta di un mobile, metterlo in funzione solo lasciando

l’anta aperta. Chiudere l’anta del mobile solo quando l’apparecchio e le spie di calore residuo sono spenti.

Se l’apparecchio viene incassato sopra un forno oppure una cucina elettrica dotati di sistema

pirolitico non dovrebbe essere messo in funzione mentre il procedimento pirolitico è in corso, poiché può scattare la protezione di surriscaldamento del piano di cottura.

Il piano cottura non deve essere installato sopra la lava-stoviglie, in quanto, il vapore emesso dalla

lavastoviglie potrebbe causare un cattivo funzionamento del circuito elettronico del piano cottura.

Non utilizzare qualsiasi apparecchio a vapore, in quanto il vapore potrebbe raggiungere le parti

sotto tensione e provocare un corto circuito.

Eventuali interventi o riparazioni dell’apparecchio nel periodo di garanzia devono essere esegui-

te solo dall’assistenza tecnica autorizzata dalla casa produttrice; in caso contrario la garanzia viene invalidata e decade immediatamente. Per eventuali problematiche successive non verrà in alcun caso riconosciuta alcuna garanzia da parte del produttore. Sostituire eventuali pezzi guasti o difettosi con ricambi originali: solo essi garantiscono il rispetto degli standard di sicurezza.

Avvertenza per persone con pacemaker: tenere presente che nelle immediate vicinanze dell’ap-

parecchio in funzione si genera un campo elettromagnetico. La possibilità che il funzionamento del pacemaker ne risenta è molto remota. In caso di dubbi rivolgersi al produttore del pacemaker o al proprio medico.

AVVERTENZE

Rumori

L’induzione può generare una lieve rumorosità; questa è variabile in funzione al materiale, al tipo

di pentola e della potenza selezionata. Quando il piano viene utilizzato frequentemente la ventola di rareddamento si accende per salvaguardare la vita dell’ elettronica, generando un ronzio: esso è perfettamente normale.

Pulire con un panno umido e asciugare il piano cottura prima di utilizzarlo per la prima volta.

Si consiglia di asciugare l’apparecchio dopo averlo pulito con un panno umido per evitare residui di calcare.

Quando si accende l’apparecchio per la prima volta è possibile che si generino odori o si formino

fumi. Con ogni ulteriore uso l’odore si attenua nché sparisce del tutto. Odori ed eventuali fumi non sono sintomatici di un allacciamento errato o di eventuali danni all’apparecchio e non sono dannosi per la salute.

Primo utilizzo

















































X : Schublade X : Drawer X : Tiroir X : Schuif X : Cajón X : Cassetto

Y : Einbauküche / Einbauofen Y : Built-in cooker / built-in oven Y : Cuisine encastrable / four encastrable

Y : Inbouwfornuis/ inbouwoven Y : Cocina empotrada/ horno empotrado Y : Cucina da incasso / forno da incasso







BETRIEB D

Die Kochäche Intregra ist mit elektronischen Sensortasten ausgestattet, die auf Berührung reagieren. Zuerst die Kochäche und dann das gewünschte Kochfeld einschalten.

Einschalten der Kochfläche

Mindestens 2 Sekunden lang die Taste Power drücken.

Nun schalten sich alle Anzeigen ein. Wenn keine weiteren Eingaben gemacht wird, schaltet sich die Kochäche nach einigen Sekunden aus Sicherheitsgründen wieder aus.

Einschaltung der gewünschten Kochfelder

Die Taste des gewünschten Kochfelds berühren.

Auf der Anzeige erscheint 0. Mit der Taste + oder – die gewünschte Leistung, von 1 bis P, einstellen. P ist die an jedem Kochfeld vorhandene Booster-Funktion. Diese wird mit der Taste + eingestellt. Wenn die Position 9 erreicht wurde, die Taste noch einmal drücken. Die Funktion bleibt 5 Minuten lang eingeschaltet. Danach schaltet das System wieder auf die Stufe 9 um. Es wird empfohlen, diese Funktion zu verwenden, wenn zum Beispiel Wasser sehr schnell heiß gemacht werden soll.

Wenn keine oder ungeeignete Töpfe auf die Kochfelder gestellt werden, zeigt die Pot detectionFunktion diesen Zustand mit dem Symbol “u” an.Man muss also einen Topf mit einem geeigneten Durchmesser und aus geeignetem Material, so wie es im Abschnitt „Geeignetes Kochgeschirr“ beschrieben ist, auf das Kochfeld stellen.Das Kochfeld schaltet sich automatisch nach 10 Minuten aus, wenn kein Topf erfasst wird.

Die Taste Power berühren.

Die Lampe des Hauptschalters und die Lampen der Kochfelder schalten sich aus. Die Kochäche ist

Einschalten der Kochäche

Einschaltung der gewünschten Kochfelder

Pot Detection

Ausschaltung der Kochäche und Anzeige der Restwärme

BETRIEBD

ausgeschaltet. Die Lampe des Restwärme, die für jedes Kochfeld mit einem H angezeigt wird, bleibt so lange eingeschaltet, bis sich die Felder ausreichend abgekühlt haben.

Achtung Verbrennungsgefahr

Die Kochfelder mit der Anzeige (H) nicht berühren.

Wenn ein Kochfeld zu lange auf der selben Leistungsstufe eingeschaltet bleibt, wird es automatisch vom Gerät ausgeschaltet und die Anzeige der Restwärme H erscheint. Das Kochfeld kann dann wie üblich wieder eingeschaltet werden. In der nachfolgenden Tabelle ist die ununterbrochene Höchstbetriebszeit für jede Leistungsstufe angegeben:

Leistung Betriebsgrenze

in Minuten

1 520 2 402 3 318 4 260 5 212 6 170 7 139 8 113 9 90 P 5

Die Timerfunktion kann für jedes Kochfeld auf eine Zeit von 1 bis 99 Minuten eingestellt werden. Einschaltung des Timers: Das Kochfeld wählen und die gewünschte Leistungsstufe eingeben. Dann gleichzeitig die Tasten + und - drücken und mit + oder – die gewünschten Minuten einstellen. Ein akustisches Signal von 2 Minuten zeigt das Ende der eingestellten Minuten an und das Kochfeld schaltet sich automatisch aus.

Die Countdown-Funktion kann bei eingeschalteter oder ausgeschalteter Kochäche aktiviert werden und geht von 1 bis 99 Minuten, zählt aber im Gegensatz zum Timer rückwärts und schaltet die Kochfelder nicht aus.

Timer

Countdown

BETRIEB D

Bei ausgeschalteter Kochäche: Gleichzeitig die Tasten + und - drücken und mit + oder – die gewünschten Minuten einstellen. Die Anzeige schaltet sich aus und unten rechts blinken zwei kleine Punkte. Der Ablauf der eingestellten Minuten wird durch ein akustisches Signal angezeigt. Bei ausgeschalteter Kochäche: Ohne ein besonderes Kochfeld auszuwählen, die gleiche Prozedur durchführen wie bei der ausgeschalteten Kochäche.

Die Kochäche verfügt über eine Sicherheitsblockierung, damit sie nicht unbeabsichtigt von Kindern eingeschaltet werden kann. Die Aktivierung dieser Funktion ist nur dann möglich, wenn keine Kochfelder gewählt wurden. Aktivierung: Die Power-Taste drücken. Gleichzeitig die Taste des Kochfelds unten rechts und die Taste - drücken. Dann noch einmal die Taste des Kochfelds unten rechts drücken.

Wenn die Child Lock-Funktion aktiv ist, erscheint das Symbol L auf der Anzeige.Deaktivierung: Die Power-Taste drücken. Gleichzeitig die Taste des Kochfelds unten rechts und die Taste - drücken. Dann noch einmal die Taste - drücken.

Child-Lock Kindersicherheit

BETRIEBD

12345

TLC

1: On/O motor

2: - motor

3: On/O

4: + motor

5: On/O light

Die LED-Anzeige auf der Abzugshaube zeigt die verschiedenen Geschwindigkeiten an: Grün für die 1. Geschwindigkeit, Orange für die 2. Geschwindigkeit , Rot für die 3. Geschwindigkeit und rot blinkend für die 4. Geschwindigkeit.

Kupplungsverfahren:

1. Trennen Sie die Haube von der Stromzufuhr

2. Schließen Sie die Haube wieder an der Stromzufuhr an

3.(der Befehl muss mittels Taste 3 eingeschaltet sein) Drücken Sie die Taste Lichter in den ersten 5 Sekunden und lassen Sie sie wieder los, nachdem die Lichter eingeschaltet sind.

4. Drücken Sie die Taste Motor innerhalb von 5 Sekunden und lassen Sie sie wieder los

An dieser Stelle muss ungefähr 10 Sekunden gewartet werden – nachher kann die Haube wieder normal genutzt werden.

Anmerkung: 4 Stunden nach der letzten Betätigung einer Taste schaltet die Haube automatisch aus. Im Falle von Interferenzen mit anderen Fernbedienungen in der Nähe ist das Verfahren des CodeWechsels einzuleiten. Falls die elektronische Fernbedienung zu wechseln ist, muss sie auf der Frequenz der neuen Fernbedienung mit dem Kupplungsverfahren neu geeicht werden.

Verfahren zur Erstellung eines neuen Codes für das Kochfeld

Die Fernbedienung wird mit vorbestimmten Codes geliefert. Wenn Sie eine neue Erstellung von Random-Codes wünschen, ist folgendes Verfahren zu befolgen: Entfernen Sie die Stromzufuhr zum Kochfeld und schließen Sie sie wieder an. Drücken Sie innerhalb von 5 Sekunden beide Tasten + und - ungefähr 10 Sekunden lang, damit die LEDS einschalten. Drücken Sie anschließend die zwei Tasten erneut (innerhalb von 3 Sekunden). Dreimaliges Blinken der LED zeigt an, dass der Vorgang abgeschlossen worden ist. Sobald der Code der Fernbedienung geändert worden ist, muss das Kupplungsverfahren erneut durchgeführt werden.

FUNZIONAMENTO

SÄUBERUNG UND WARTUNG D

Die Kochäche muss nach jeder Benutzung sauber gemacht werden. Vor der Säuberung warten, bis sich das Gerät abgekühlt hat. Vor der Säuberung der Glaskeramikäche wird empfohlen die Kindersicherung einzuschalten, so dass die Kochäche nicht aus Versehen in Funktion gesetzt werden kann (siehe Child Lock-Funktion).

Ausschließlich Reinigungsmittel für Kochächen aus Glaskeramik verwenden. Die Angaben auf der Verpackung der einzelnen Produkte beachten.

Die folgenden Produkte dürfen nicht für die Reinigung verwendet werden. Diese könnten die Flächen des Geräts aus Glaskeramik beschädigen:

Entferner für Kalk, Flecken und/oder Rost Tellerspülmittel oder Mittel für Spülmaschinen Glasreiniger Reiniger, die Soda, Ammoniak, Säuren oder Chlor enthalten Andere Reinigungsmittel, Schwämme, Kratzbürsten Lösemittel Schmutzradierer Spitze Gegenstände Putzmittel für Backöfen oder Grille Dampfgeräte, da der Dampf die unter Spannung stehenden Teile erreichen und einen Kurzschluss

verursachen könnte. Zur Vermeidung von Schäden am Rahmen der Kochäche, die folgenden Hinweise beachten: Nur etwas Wasser mit wenig Seife benutzen. Auf keinen Fall spitze Werkzeuge oder scheuernde Produkte verwenden. Keine Glasschaber benutzen. Eventuelle Schmutzrückstände können mit einem Glasschaber beseitigt werden. Bei Verwendung

eines Schabers, aufpassen, dass man sich nicht verletzt.

Wenn Zucker oder zuckerhaltige Speisen, Kunststo oder Stanniolpapier auf die heiße Kochäche gelangen, wird empfohlen sie erst einmal auszuschalten. Dieser Schmutz sollte sofort mit einem Schaber von den Kochfeldern entfernt werden, auch wenn die Kochäche noch warm ist, da die Glaskeramik nach dem Abkühlen beschädigt werden könnte.

(Achtung: Verbrennungsgefahr!!!) Am Schluss die Kochfelder säubern, sobald sie sich abgekühlt haben.

Die Markierung der Kochfelder kann sich durch die Verwendung von scheuernden und aggressiven Mitteln, Stahlschwämmen und die Topfböden abnutzen. Die Verwendung gleichwelcher Art von Putzmittel vermeiden. Auf jeden Fall beeinträchtigt das nicht die Funktionstüchtigkeit des Produktes.

Kochäche

FUNZIONAMENTO

SÄUBERUNG UND WARTUNGD

Achtung: Alle in diesem Abschnitt aufgeführten Probleme betreen ausschließlich die Ästhetik und beeinträchtigen in keinster Weise die Funktionstüchtigkeit des Geräts. Sie werden nicht von der Garantie abgedeckt.

FUNZIONAMENTO

SÄUBERUNG UND WARTUNG D

Die nachfolgenden Fehler erscheinen an der Anzeige des Kochäche.

Fehlercode Beschreibung Mögliche Ursachen Lösung

C, E, C blinkt, E blinkt oder

Symbol -

Wenn an der Anzeige eines Kochfelds eines

dieser Symbole erscheint,

wird oder wurde an den

Grundkongurationen des

Systems etwas geändert.

Es wurden Probleme

oder Änderungen an den

Grundgurationen des

Systems festgestellt.

Das technische

Vertragskundendienst-

zentrum kontaktieren und

den Fehlercode mitteilen.

E2 Zu hohe Temperatur am

Kochfeld.

Überhitzung des Topfes. Das System abkühlen

lassen. Evtl. die Leistung

vermindern oder den

Topf entfernen.*

E3 Störung wegen

Verwendung von Töpfen aus einem ungeeigneten

Material.

Töpfe aus einem

ungeeigneten

Material oder Verlust

der magnetischen

Eigenschaften

bei Erhöhung der

Temperatur.

Töpfe aus einem

geeigneten Material

verwenden oder die

Töpfe auswechseln.*

E4, E5, E6, E7, E8, E9, EA, EC, EH,

Hardware-Störung Erfassung von

Hardware-Fehlern

Das technische

Vertragskundendienst-

zentrum kontaktieren und

den Fehlercode mitteilen.

No display / Function Spannungs- oder Touch

contol-Fehler.

Defekter elektrischer

Anschluss oder Störung

eines Bauteils.

Das technische

Vertragskundendienst-

zentrum kontaktieren und

den Fehlercode mitteilen.

u Topf nicht erfasst. Ungeeigneter Topf. Einen geeigneten Topf

verwenden. Siehe

Abschnitt des geeigneten

Kochgeschirrs.*

TABELLE DER FEHLER DER KOCHFLÄCHE

FUNZIONAMENTO

SÄUBERUNG UND WARTUNGD

Er31, Er47, Er22, Er20, sich

zyklisch einschaltende

Anzeigeelemente

Touch control-Störung Erfassung eines Touch

control-Fehlers

Das technische

Vertragskundendienst-

zentrum kontaktieren

und den Fehlercode

mitteilen.

Er 03 oder

Kontinuierliche

Betätigung einer der

Tasten. Die Steuerung

schaltet sich nach 10

Sekunden aus.

Flüssigkeit oder Topf auf

dem Bedienfeld.

Das Glas trocknen

und säubern oder den

Topf vom Bedienfeld

entfernen.

Die Leistung geht auf die Stufe 0 zurück

Erfassung einer Störung

in einem Hardware-

Bauteil.

Das technische

Vertragskundendienst-

zentrum kontaktieren

und den Fehlercode

mitteilen.

L Kein Fehler!

Child Lock ist aktiviert.

Child Lock ausschalten.

Siehe entsprechenden

Abschnitt.

* Wenn der Fehler sich nicht beseitigen lässt, das technische Vertragskundendienstzentrum kontaktieren, unter Angabe des Fehlercodes.

FUNZIONAMENTO

OPERATION GB

Integra is equipped with touch sensitive electronic sensor keys.

Switch on the cooktop rstly, and then the desired cooking zone.

Press the power button for at least 2 seconds.

All of the displays will light up. If no other inputs are provided, after a few seconds the cooktop will automatically shut itself o for safety reasons.

Touch the key button for the desired cooking zone.

The display will show “0”; press + or – to select the desired power setting, ranging from 1 to P

: indicates the Booster function, and is present on each of the cooking zones. To activate it,

press the + key to get to power setting 9, then press the key once more. This function will remain active for 5 minutes, after which the system will reset itself to power setting 9. This function is recommended to bring water to the boil more quickly.

If no pots or receptacles are placed or recognised on the various cooking zones, the pot detection function will indicate this condition with the symbol “u”. Set a pot or pan of a suitable diameter and material onto the cooking zones, as described in the section on suitable cooking containers. The cooking zone will switch o automatically after 10 minutes if no pot is recognised.

Touch the power button.

The main indicator light and cooking zone lights will switch o. The cooktop is now powered o. The residual heat indicator, displayed as a H on each cooking zone, will remain lit until these zones have not suciently cooled down.

Warning: risk of burns

Do not touch a cooking zone for which the indication (H) appears.

Switching on the cooktop

Activating the desired cooking zones

Pot Detection

Switching o the cooktop and residual heat indication

FUNZIONAMENTO

OPERATIONGB

If a cooking zone remains lit for too long at the same power level, the appliance will automatically switch it o, and the residual heat indicator H will appear. Switch it back on to reset the cooking zone’s operation. The table below lists the maximum uninterrupted operating time for each power level:

Powen

Operating limit in minutes

1 520 2 402 3 318 4 260 5 212 6 170 7 139 8 113 9 90 P 5

The timer function can be set from 1 to 99 minutes on each cooking zone. To activate the timer: select a cooking zone and set the desired power level, then simultaneously press the + and - keys, and press + or – to set the desired minutes. A buzzer will sound of 2 minutes duration will indicate the end of the time setting, and the cooking zone will switch o automatically.

The countdown function can be activated both with the cooktop o or on, ranging from 1 to 99 minutes; however, contrary to the timer, it does not have a built-in cooking zone switch o function. With the cooktop switched o: simultaneously press the + and - keys, the press + or – to set the desired minutes; the display will switch o and two dots will ash at the bottom right. A buzzer will sound to indicate the end of the time setting. With the cooktop switched on: without selecting any cooking zone in particular, perform the same procedure as described for the cooktop switched o.

The cooktop is equipped with a safety-lock to ensure that it is not inadvertently switched on by children. It can be activated only if the cooking zones have not been selected. To enable the Child

Timer

Countdown

Child-Lock safety function

FUNZIONAMENTO

OPERATION GB

Lock function: touch the power button, then simultaneously press the button that indicates the cooking zone at the lower right, followed by the – key; press the button that indicates the cooking zone at the lower right once again.Once the Child Lock function has been enabled, the symbol L will appear on the display.To disable the Child Lock function: touch the power button, then simultaneously press the button that indicates the cooking zone at the lower right, followed by the – key; press the – key once again.

FUNZIONAMENTO

OPERATIONGB

12345

TLC

1: On/O motor

2: - motor

3: On/O

4: + motor

5: On/O light

Note: the LED on the hood indicates the various speeds: green 1st speed, orange 2nd speed, red 3rd speed and ashing red 4th speed. „If the remote control unit is changed, the appliance must be reset to the frequency of the new unit as follows:

Initialization procedure:

1. Cut o power to the hood

2. Power the hood again

3.(the control must be turned on via key 3) Within the rst 5 sec, press the light button and release it after the lights turn on.

4. Within 5 sec, press the motor key and release it

Now you have to wait for about 10 seconds – then you can use the hood normally.

Notes: after 4 hours from the last use of a key, the hood turns o automatically. Should there be interferences with other nearby remote controls, carry out the code change procedure.

Should it be required to replace the radio control, the frequency of the electronic system of the new radio control must be calibrated again via the initialization procedure.

Procedure for generating a new code for the cooktop.

The radio control is supplied with default codes. If you want to generate new random codes, proceed as follows: remove and restore power to the cooktop, within 5 seconds press simultaneously the two plus and minus keys for at least 10 seconds; the LED will turn on, then press the two keys again (within 3 seconds). The LED ashes three times to indicate that the operation has been completed. Once you changed the radio control you must run again the initialization procedure.

FUNZIONAMENTO

CLEANING AND MAINTENANCE GB

The cooking top must be cleaned after each use. Allow the appliance to cool before cleaning it.

Prior to cleaning the ceramic glass cooking hob, it is advisable to activate the Child Lock function, so that the cooking top is not switched on accidentally (see Child Lock function).

Use only cleaning products specially formulated for ceramic glass cooking tops. Respect all indications on the product packaging.

Do not use the following cleaning products, as they may cause damage to the surfaces of the ceramic glass cooking top: softeners or products for eliminating stains and/or rust; dishwashing and/or dishwasher detergents; detergents for glass; detergents containing soda, ammonium, acids or chlorides; any abrasive detergent, sponge or brush; solvents; dirt removing rubber erasers; pointed objects; oven or grill cleaning products; any steam device, as steam can reach the appliance’s live parts and cause a short circuit.

To prevent damaging the cooking top frame, observe the following guidelines: Use hot water only, with little soap; Never use pointed utensils or abrasive products; Do use a window scraping tool.

Any cooking or dirt residue should be removed with a window scraping tool. Be careful when using scraping tools to avoid injury.

If sugar or food preparations containing sugar, plastic or aluminium foil end up on the hot cooking top, it is advisable to switch it o. Remove these substances immediately from the cooking zone, even if the cooking top is still hot, using a scraper; otherwise these substances can damage the ceramic glass top when cooling down. (Warning: burn hazard!!!) Lastly, clean the cooking zone when it has cooled.

The symbols on the cooking top can wear out as a result of using abrasive or aggressive detergents, steel wool, and the scraping of pots and pans. Avoid using these cleaning products. In any case, this will not in any way compromise the unit’s correct operation.

Note: all of the problem issues described in this section are solely of an aesthetic nature and do not in any way aect the appliance’s correct operation. They cannot be restored under the warranty.

Cooking top

FUNZIONAMENTO

CLEANING AND MAINTENANCEGB

OPERATION

These errors appear on the cooking top display.

Error code Description Possible causes Solution

C, E, C ashing, E ashing

- symbol

If the display in one of the cooking zones shows one of these symbols, an

intervention has occurred

or is occurring in the

system’s basic

congurations.

Problems or changes

detected to the system’s

basic congurations.

Contact the authorised

service centre, specifying

the error code.

Excessive temperature on

the cooking zone.

Overheated pot.

Allow the system to

cool down, decreasing

the power or removing

the pot.*

Malfunction due to the

use of inappropriate

cookware materials.

Pots of inappropriate

material or

possible loss of magnetic

properties at higher

temperature.

Use pots of a suitable

material or replace them.*

E4, E5, E6, E7, E8, E9, EA,

EC, EH,

Hardware fault Hardware errors detected

Contact the authorised

service centre, specifying

the error code.

No display / Function

Voltage or touch control

error.

Faulty electrical

connection or faulty

component.

Contact the authorised

service centre, specifying

the error code.

u Pot not detected

Inappropriate

cooking pot

Use a suitable pot. Refer to

the section of the manual

on suitable recipients.*

Er31, Er47, Er22, Er20

or segments on the

display lighting up

cyclically

Touch control fault

Touch control error

detected

Contact the authorised

service centre, specifying

the error code.

TABLE OF COOKING TOP ERRORS

FUNZIONAMENTO

CLEANING AND MAINTENANCE GB

Er 03 or

Continuous activation of

one of the control keys; the control switches o

after 10 seconds.

Liquid or pot on the

control zone

Dry and clean the glass or

remove the pot from the

control zone.

The power returns to

level 0

Fault detected on a

hardware component

Contact the authorised

service centre, specifying

the error code.

No error!

Child Lock enabled

Disable the Child

Lock function: refer to the

section of the manual

* If the error persists, contact your authorised service centre, specifying the error code.

FUNZIONAMENTO

FONCTIONNEMENTF

Integra est équipé de touches de capteurs électroniques qui réagissent au toucher. Allumer tout d’abord la table puis la zone de cuisson souhaitée.

Appuyer sur la touche power pendant au moins 2 secondes.

Tous les acheurs s’allument. En l’absence d’autres introductions, la table de cuisson s’éteint au bout de quelques secondes pour des raisons de sécurité.

Eeurer la touche relative à la zone choisie.

L’acheur indique 0, agir sur + ou – pour sélectionner la puissance souhaitée qui va de 1 à P

: indique la fonction Booster et est présent dans chaque zone de cuisson. Pour l’activer,

agir sur la touche + jusqu’à la puissance 9, et eectuer une nouvelle pression sur la touche. Cette fonction restera active pendant 5 minutes, après quoi le système revient à la puissance 9. Il est conseillé d’utiliser cette fonction pour amener l’eau rapidement à ébullition.

Si l’on ne place pas de casseroles adéquates sur les diérentes zones de cuisson ou si celles-ci ne sont pas relevées, la fonction pot detection indique cette absence par le symbole “u”. Positionner ensuite une casserole appropriée en ce qui concerne le diamètre et les matériaux sur les zones de cuisson, tel qu’on l’indique au paragraphe relatif aux récipients adéquats. La zone de cuisson s’éteint automatiquement au bout de 10 minutes si aucune casserole n’est relevée.

Eeurer la touche power

Le voyant de l’interrupteur général et les voyants des zones de cuisson s’éteignent. La table de cuisson est éteinte. Le voyant de la chaleur résiduelle achée par un (H) présent sur chaque zone de cuisson reste allumé jusqu’à ce que ces zones aient susamment refroidi.

Attention risque de brûlure

Allumage de la table de cuisson

Activation des zones de cuisson souhaitées

Pot Detection

Extinction de la table de cuisson et indication de chaleur résiduelle

FUNZIONAMENTO

FONCTIONNEMENT F

Ne pas toucher la zone de cuisson qui ache cette indication (H).

Si une zone de cuisson reste allumée trop longtemps au même niveau de puissance, l’appareil l’éteint immédiatement et l’indication de la chaleur résiduelle (H) s’ache. La rallumer comme d’habitude pour remettre la zone de cuisson en fonction.Le tableau suivant indique le temps maximum de fonctionnement sans interruption pour chaque niveau de puissance:

Puissance Limite de fonctionnement

en minutes

1 520 2 402 3 318 4 260 5 212 6 170 7 139 8 113 9 90 P 5

La fonction minuterie peut être sélectionnée de 1 à 99 minutes sur chaque zone de cuisson. Comment activer la minuterie : sélectionner la zone de cuisson et sélectionner le niveau de puissance souhaité, puis appuyer simultanément sur les touches + et -, puis agir sur + ou – pour sélectionner les minutes souhaitées. Un signal sonore d’une durée de 2 minutes indique l’écoulement des minutes sélectionnées et la zone de cuisson s’éteint automatiquement.

La fonction countdown peut être activée que la table soit allumée ou éteinte; elle va de 1 à 99 minutes, mais contrairement à la minuterie, elle ne prévoit pas l’extinction des zones de cuisson. Lorsque la table est éteinte: appuyer simultanément sur les touches + et -, puis agir sur + ou – pour sélectionner les minutes souhaitées; l’acheur s’éteint et deux points clignotent en bas à droite.L’écoulement des minutes sélectionnées est signalé avec un signal sonore.Lorsque la table est allumée: sans sélectionner aucune zone de cuisson en particulier, suivre la procédure indiquée pour le plan éteint.

Minuterie

Countdown

FUNZIONAMENTO

FONCTIONNEMENTF

La table de cuisson est équipée d’un blocage de sécurité pour éviter qu’elle ne puisse être allumée par des enfants. Elle ne peut être activée que si des zones de cuisson n’ont pas été sélectionnées. Pour activer: eeurer la touche power, eeurer simultanément la touche qui indique la zone de cuisson en bas à droite et la touche -, et appuyer de nouveau sur la touche qui indique la zone de cuisson en bas à droite. Une fois que la fonction Child Lock est active, l’acheur indique le symbole (L). Pour désactiver: eeurer la touche power, eeurer simultanément la touche qui indique la zone de cuisson en bas à droite et la touche -; appuyer de nouveau la touche -.

Child-Lock Sécurité enfants

FUNZIONAMENTO

FONCTIONNEMENT F

12345

TLC

1: On/O motor

2: - motor

3: On/O du tableau de commande

4: + motor

5: On/O light

Remarque : le LED sur la hotte indique les diérentes vitesses : vert 1ère vitesse, orange 2ème vitesse, rouge 3ème vitesse et rouge clignotant 4ème vitesse. Au cas où il faudrait changer la télécommande, le système électronique doit être reréglé sur la fréquence de la nouvelle télécommande en suivant la procédure ci-après :

Procédure d’aliation :

1. Coupez l’alimentation de la hotte

2. Remettez l’alimentation à la hotte

3. (la commande doit être allumée au moyen de la touche 3) Dans les cinq premières cinq secondes, appuyez sur le bouton des lumières et relâchez-le quand les lumières se sont allumées

4. Dans les 5 secondes, appuyez sur la touche moteur et relachez-la

À ce point il faut attendre environ 10 secondes – après quoi il est possible d’utiliser la hotte normalement.

Remarque : la hotte s’éteint automatiquement 4 heures après que le dernier actionnement d’une touche s’est produit. Dans le cas d’interférence avec d’autres radiocommandes dans le voisinage eectuer la procédure de changement de code.

Dans le cas où il faut changer la télécommande, l’électronique doit être étalonnée de nouveau sur la fréquence de la nouvelle télécommande avec la procédure d’aliation.

Procédure de génération du nouveau code de la table de travail.

La radiocommande est fournie avec des codes prédénis. Si l’on désire une nouvelle génération de codes aléatoires il faut suivre la procédure suivante : avant 5 secondes appuyez simultanément les deux touches pendant environ 10 secondes, le LED s’allumera puis, ensuite, appuyez de nouveau sur les deux touches (dans un délai de 3 secondes). Trois clignotements du LED indiquent que l’opération a été achevée. Après avoir changé le code de la télécommande il faut eectuer la procédure d’aliation.

FUNZIONAMENTO

NETTOYAGE ET ENTRETIENF

La table de cuisson doit toujours être nettoyée après chaque utilisation. Laisser refroidir l’appareil avant de le nettoyer.

Avant de nettoyer le plan en verre céramique, nous conseillons d’activer la sécurité enfants de manière à ce que la table ne s’allume par mégarde (voir la fonction Child Lock).

Utiliser exclusivement des produits pour le nettoyage conçus pour les tables de cuisson en verre céramique. Respecter les indications gurant sur l’emballage de chaque produit.

Ne pas utiliser les produits de nettoyage suivants car ils risquent d’endommager les surfaces de la table en verre céramique: produits anticalcaires ou pour éliminer les taches et/ou la rouille, détergents pour assiettes et/ou pour le lave-vaisselle, détergents pour le verre, détergents contenant de la soude, de l’ammoniaque, des acides ou des chlorures comme les produits de nettoyage, les éponges et les brosses abrasifs solvants gomme pour gommer la saleté objets pointus produits pour le nettoyage des fours ou des grils tout appareil à vapeur, car la vapeur pourrait atteindre les parties sous tension et provoquer un court-circuit.

Pour éviter d’endommager le cadre de la table de cuisson, observer les indications suivantes: utiliser uniquement de l’eau chaude avec peu de savon. Ne jamais utiliser d’ustensiles aûtés ou des produits abrasifs. Ne pas utiliser le racloir pour le verre.

Les éventuels résidus de saleté doivent être éliminés avec le racloir pour le verre. Faire attention à ne pas se blesser avec cet outil.

Si du sucre ou des aliments contenant du sucre, du plastique ou du papier alu nissent sur la table de cuisson chaude, il est conseillé de l’éteindre. Éliminer immédiatement ces substances de la zone de cuisson, également si la table est encore chaude, avec un racloir ; dans le cas contraire, elles risquent d’endommager le verre céramique en refroidissant. (Attention: danger de brûlures!!!) Enn, nettoyer la zone de cuisson lorsqu’elle est froide.

La signalétique sur la table de cuisson peut s’user lorsqu’on se sert de détergents abrasifs et agressifs, d’éponges en acier et au contact des fonds de casseroles. Éviter d’utiliser ces produits pour le nettoyage. Mais cela ne compromet en rien le fonctionnement correct du produit.

Attention: tous les problèmes indiqués dans ce paragraphe concernent exclusivement l’aspect esthétique et ils n’inuencent pas le fonctionnement de l’appareil. Ils ne sont pas couverts par la garantie.

Table de cuisson

FUNZIONAMENTO

NETTOYAGE ET ENTRETIEN F

Ces erreurs sont indiquées sur l’acheur de la table de cuisson.

Code erreur Description Causes possibles Solution

C, E, C clignotant, et

clignotant ou

symbole -

Si l’acheur d’une zone

de cuisson indique

un de ces symboles,

cela signie qu’on est

intervenu ou que l’on est

en train d’intervenir au

niveau de

base du système.

Des problèmes ou des

modications se sont

vériés au niveau des

congurations de base du

système.

Contacter le centre

d’assistance technique

autorisé en spéciant le

code d’erreur.

Température excessive

de la zone de cuisson.

Surchaue de la casserole.

Laisser refroidir le

système, en réduisant

éventuellement la

puissance ou en enlevant

la casserole.*

Dysfonctionnement dû à l’utilisation de casseroles

dont le matériau n’est pas

approprié.

Casseroles dont le matériau n’est pas

approprié ou

pertes possibles des

propriétés magnétiques

de ces dernières au

fur et à mesure que la

température augmente.

Utiliser des casseroles dont

le matériau est approprié

ou les remplacer.*

E4, E5, E6, E7, E8, E9, EA,

EC, EH,

Anomalie matérielle

Erreurs matérielles

relevées

Contacter le centre

d’assistance technique

au torisé en spéciant le

code d’erreur.

No display / Function

Erreur de tension ou du

touch contol.

Raccordement électrique

défectueux ou anomalie

d’un composant.

Contacter le centre

d’assistance technique

au torisé en spéciant le

code d’erreur.

u Casserole non relevée Casserole non appropriée

Utiliser une casserole

appropriée. Voir le

paragraphe relatif aux

récipients appropriés.*

TABLEAU DES ERREURS DE LA TABLE DE CUISSON

FUNZIONAMENTO

NETTOYAGE ET ENTRETIENF

Er31, Er47, Er22, Er20,

ou des segments de

l’acheur s’allument

cycliquement

Anomalie touch control

Erreur relevée au niveau

de la commande

touch

Contacter le centre

d’assistance technique

au torisé en spéciant le

code d’erreur.

FONCTIONNEMENT

Er 03 ou

Activation continue d’une des touches, la commande s’éteint après 10 secondes.

Liquide ou casserole dans

la zone de commande

Sécher et nettoyer le

verre ou enlever la

casserole de la zone de

commande.

La puissance revient au

niveau 0

Anomalie relevée au

niveau d’un composant

matériel

Contacter le centre

d’assistance technique

au torisé en spéciant le

code d’erreur.

Aucune erreur!

Child Lock activé

Désactiver le Child

Lock en consultant le

paragraphe spécique.

* Si l’erreur persiste, contacter le centre d’assistance technique autorisé, en spéciant le code d’erreur.

ANWEISUNGEN

WERKING NL

Integra is uitgerust met elektronische sensorknoppen die op aanraking reageren. Eerst de kookplaat aandoen en daarna de gewenste kookzone.

Aanzetten van de kookplaat

Druk op power voor minstens 2 seconden.

Alle displays gaan aan. Als er geen andere knop wordt aangeraakt, gaat de kookplaat binnen enkele seconden uit om veiligheidsredenen.

Activeren van gewenste kookzone

Raak de knop aan van de betreffende kookzone..

Op het display verschijnt 0 druk op + of - om het gewenste vermogen te selecteren tussen 1 tot

P: geeft de functie Booster aan en is aanwezig in elke kookzone. Druk om hem te activeren

op de knop + tot aan vermogen 9 en druk dan nogmaals op de knop. Deze functie blijft actief voor 5 minuten, daarna stelt het systeem zich in op vermogen 9. Het is raadzaam deze functie te gebruiken om water sneller aan de kook te brengen.

Als er geen geschikte pannen op de verschillende kookzones worden gezet of herkend, geeft de functie pot detection dit aan met het symbool “u”

Plaats dus een pan met de juiste diameter en van het juiste materiaal op de kookzonesm zoals aangegeven in de paragraaf geschikte pannen.

De kookzone gaat na 10 minuten automatisch uit als er geen pan wordt herkend.

Kookplaat uitzetten en indicatie restwarmte

Raak de knop power aan.

Aanzetten van de kookplaat

Activeren van gewenste kookzone

Pot Detection

Kookplaat uitzetten en indicatie restwarmte

ANWEISUNGEND

WERKINGNL

Het lampje van de hoofdschakelaar en de lampjes van de kookzones gaan uit, De kookplaat is

uit. Het lampje restwarmte is aan met een H voor elke kookzone, die blijven branden totdat elke zone voldoende is afgekoeld.

Let op verbrandingsgevaar

Raak de kookzone nie aan als deze indicatie (H) zichtbaar is.

Als de kookzone langer aanblijft staan dat op hetzelfde vermogen, gaat het apparaat vanzelf uit en verschijnt de aanduiding van de restwarmte H. Zet hem weer zoals gebruikelijk door de kookzone weer aan te zetten.

De volgende tabel geeft de maximale tijd aan dat hij ononderbroken aan blijft staan voor elk

vermogensniveau:

Vermogen werkingslimieten in

minuten

1 520 2 402 3 318 4 260 5 212 6 170 7 139 8 113 9 90 P 5

De functie timer kan ingesteld worden van 1 tot 99 minuten voor elke kookzone.Activeren van de timer: kies de kookzone en stel het gewenste vermogensniveau in, druk daarna gelijktijdig op de knoppen + en -, druk daarna op + of - om het gewenste aantal minuten in te stellen. Een akoestisch signaal van 2 minuten lang geeft aan dat het aantal ingestelde minuten is verstreken en dat de kookzone automatisch uitgaat.

Timer

ANWEISUNGEN

WERKING NL

De functie countdown kan worden geactiveerd als de kookplaat uit of aan staat, loopt van 1 tot 99 minuten, maar in tegenstelling tot de timer, zorgt er niet voor dat de kookzone uitgaat.Als de plaat uitstaat: druk gelijktijdig op de knoppen + en -, druk dan op + of - om het gewenste aantal minuten in te stellen; de display gaat uit en er knipperen twee puntjes rechts onderin.Het einde van de ingestelde minuten wordt aangegeven door een akoestisch signaal.Als de plaat aanstaat: voer dezelfde procedure uit zoals als de kookplaat uitstaat zonder een bepaalde kookzone te selectioneren.

De kookplaat is uitgerust met een veiligheidsvergrendeling zodat deze niet per ongeluk aangezet kan worden door kinderen. Kan alleen aangezet worden als de kookzone niet geselecteerd is. Activeren: raak de knop power aan, raak tegelijkertijd de knop aan die de kookzone aangeeft rechtsonder en knop - en druk opnieuw op de knop die de kookzone aangeeft rechtsonder.

Eenmaal de functie Child Lock geactiveerd, verschijnt op de display het symbool L.

Activeren: raak de knop power aan, raak tegelijkertijd de knop aan die de kookzone aangeeft rechtsonder en knop -; druk opnieuw op de knop -.

Countdown

Child-Lock kinderbeveiliging

ANWEISUNGEND

WERKINGNL

12345

TLC

1: On/O motor

2: - motor

3: On/O

4: + motor

5: On/O light

Opmerking: de LED op de kap geeft de verschillende snelheden aan: groen 1e snelheid, oranje 2e

snelheid, rood 3e snelheid en rood knipperend 4e snelheid. „Als het nodig is om de elektronische afstandsbediening te verwisselen moet ze opnieuw worden gekalibreerd op de frequentie van de nieuwe afstandsbediening, volgens de volgende procedure:

Aansluitingsprocedure:

1. De stroomtoevoer van de kap afsluiten

2. De kap opnieuw voeden

3.(het commando moet via de toets 3 ingeschakeld worden) Binnen de 5 seconden op de lichttoets drukken en als de lichten aangaan de toets loslaten

4. Binnen de 5 seconden op de motortoets drukken en loslaten

Nu moet ongeveer 10 seconden gewacht worden - vervolgens de kap normaal gebruiken.

Opmerkingen: 4 uur na de laatste inschakeling van een van de toetsen gaat de kap automatisch uit. Bij interferentie van andere radiobesturingen de procedure voor de codewijziging uitvoeren.

Als de afstandsbediening moet vervangen worden, moet de elektronica via de aansluitingsprocedure op de frequentie van de nieuwe afstandsbediening afgesteld worden.

Procedure voor de aanmaak van een nieuwe code voor de kookplaten.

De radiobesturing wordt geleverd met bepaalde codes. Indien u nieuwe random codes wenst te genereren, moet u de volgende procedure volgen: de stroomtoevoer naar de kookplaten afsluiten en weer inschakelen, binnen de 5 seconden gelijktijdig de twee toetsen plus en minus minstens 10 seconden indrukken, de LED zullen aangaan, vervolgens opnieuw op de twee toetsen drukken (binnen de 3 seconden). Als de LED drie keer knipperen, betekent dit dat de handeling werd afgerond. Nadat de code van de afstandsbesturing werd

gewijzigd, moet de aansluitingsprocedure opnieuw uitgevoerd worden.

ANWEISUNGEN

REINIGING EN ONDERHOUD NL

De kookplaat dient na elk gebruik schoongemaakt te worden. Laat het apparaat eerst afkoelen alvorens hem schoon te maken.

Het is raadzaam om voorafgaand aan het schoonmaken van de keramische glasplaat de kinderbeveiliging te activeren zodat de plaat niet per ongeluk aangaat (zie functie Child Lock).

Gebruik alleen reinigingsproducten voor kookplaten van keramisch glas. Volg de aanwijzingen op de verpakking van dit product.

Gebruik niet een van de volgende producten voor de reiniging. Deze zouden het oppervlak van de plaat kunnen beschadigen

van keramisch glas: antikalkproducten of voor het verwijderen van vlekken en/of roest, afwasmiddel of wasmachinemiddel, reinigingsmiddelen voor glas reinigingsmiddelen met soda, ammoniak, zuren of chlorides. elk willekeurig schoonmaakmiddel, spons, schuurborstels

oplosmiddelen

gum voor het verwijderen van vuil scherpe voorwerpen producten voor het reinigen van ovens of grils een stoomapparaat aangezien de stoom bij onderdelen kan komen die onder druk staan en tot kortsluiting kan leiden.

Volg om de lijst van de kookplaat niet te beschadigen de volgende instructies: Gebruik alleen warm water met weinig schoonmaalmiddel

Gebruik in geen geval scherpe voorwerpen of schuurmiddelen

Gebruik geen mes voor ramen.

Eventuele vuilresten kunnen worden verwijderd met een met voor ramen. Let op dat u zich niet verwond aan het mes.

Als er suiker of voedsel met suiker, plastic of zilverfolie op de warme kookplaat komt, is het raadzaam hem uit te zetten. Verwijder deze substanties gelijk van de kookzone, ook als de plaat

Kookplaat

ANWEISUNGEND

REINIGING EN ONDERHOUDNL

nog warm is met behulp van een mesje, als hij afkoelt kan dit het keramisch glas beschadigen.

(let op: risico op brandwonden!!!) Reinig tenslotte de kookzone als deze is afgekoeld.

De signalering op de plaat kan gebruikt worden voor het gebruik van aggressieve en schuurmiddelen, staalsponzen en onderkanten van pannen. Vermijd het gebruik van deze producten voor het reinigen. Het is in ieder geval niet toegestaan om op enige manier de werking van het product aan te passen.

Let op: alle problemen die aangegeven zijn in deze paragraaf zijn alleen voor het estetische karakter en beïnvloeden op geen enkele manier de juiste werking van het apparaat. Deze kunnen

de garantie niet herstellen.REINIGING EN ONDERHOUD

ANWEISUNGEN

REINIGING EN ONDERHOUD NL

Deze fouten verschijnen op de display van de kookplaat.

Foutcode Omschrijving Mogelijke orzaken Oplossing

C, E, C knipper

end, E knipperend of

symbool -

Als de display van een

kookzone een van deze

symbolen laat zien is

er ingegrepen of wordt

er ingegrepen in de

basisconguraties van het

systeem.

Mogelijke problemen of aanpassingen in de

basisconguraties van het

systeem.

Neem contact op met de technische assistentie en

geeft de foutcode door.

Overmatige temperatuur

van de kookzone.

Oververhitting van de

pan.

Laat het systeem afkoelen,

door verlaging

van het vermogen of de

pan te verwijderen.*

Foute werking door gebruik van pannen van het verkeerde materiaal.

Pannen van het verkeerde

Materiaal of

mogelijk verlies

van magnetische

eigenschappen ervan bij

hogere temperaturen.

Gebruik pannen van

geschikt materiaal vervang

ze*

E4, E5, E6, E7, E8, E9, EA,

EC, EH,

Problemen met hardware

Er hebben zich fouten

in de

hardware voorgedaan

Neem contact op met de technische assistentie en

geeft de foutcode door.

Geen display/ Function

Fout in spanning of touch

control.

Defecte elektrische

aansluit

of problemen

met een onderdeel.

Neem contact op met de technische assistentie en

geeft de foutcode door.

u Pan niet geschikt Pan niet geschikt

Gebruik een geschikte pan

Zie paragraaf geschikte

pannen.*

ANWEISUNGEND

REINIGING EN ONDERHOUDNL

Er31, Er47, Er22, Er20,

segmenten van het display

die aangaan-niet cyclisch

Problemen touch control

Fouten bij commando

touch

Neem contact op met de technische assistentie en

geeft de foutcode door.

Er 03 o

Constante activering van

een van de knoppen, de

knop gaat na 10 seconden

uit.

Vloeistof of pan op

knoppen

Glas drogen of

schoonmalen of pan

verwijderen van knoppen.

Vermogen gaat terug naar

niveau 0

Problemen met

hardware-bestanddeel

Neem contact op met de technische assistentie en

geeft de foutcode door.

Geen fout!

Child Lock geactiveerd

Deactiveer het Child Lock

door naar de juiste

paragraaf te gaan.

* Neem als het probleem zich voor blijft doen contact op met de technische assistentie

en geeft de foutcode door.

ANWEISUNGEN

REINIGING EN ONDERHOUD NL

FUNCIONAMIENTO E

Integra posee botones con sensores electrónicos que se accionan al tacto. Encender primero la placa y luego la zona de cocción deseada.

Apretar el botón power durante unos 2 segundos. Se encenderán todos los monitores. Si no se realiza ninguna otra acción, tras algunos segundos y por motivos de seguridad la placa de cocina se apagará.

Tocar el botón relativo a la zona deseada. .

En el monitor aparece 0 apretar + o – para seleccionar la potencia deseada que va de 1 a P

: indica la función Booster y existe en cada una de las zonas de cocción. Para ponerla en marcha

es necesario apretar el botón + hasta llegar a la potencia 9, y apretar todavía una vez el botón. Dicha función permanece activa durante 5 minutos, pasado este tiempo el sistema se colocará en la potencia

9. Se recomienda utilizar dicha función para hacer que el agua hierva más rápidamente.

Si las cazuelas no son las apropiadas o no se colocan correctamente sobre la zona de cocción, la función pot detection indicará dicha situación mediante el símbolo “u”

En tal caso se debe colocar una cazuela adecuada en diámetro y material, como se indica en el apartado dedicado a los recipientes. La zona de cocción se apagará automáticamente tras 10 minutos si no se detecta ninguna cazuela.

Tocar el botón power La señal del interruptor principal y las señales de las zonas de cocción se apagan. La placa de cocina está apagada. La seña en forma de letra H que aparece en cada zona de cocción, indica la presencia de calor residual, esta señal permanecerá encendida hasta que la zona no se haya enfriado sucientemente.

Cómo encender la placa de cocina

Puesta en marcha de la zona de cocción deseada

Pot Detection

Apagado de la placa de cocina y señal de calor residual

ANWEISUNGEND

REINIGING EN ONDERHOUDNL

FUNCIONAMIENTOE

Atención peligro de sufrir quemaduras

No tocar la zona de cocción en donde aparece esta señal (H).Si una zona de cocción permanece encendida manteniendo el mismo nivel de potencia durante mucho tiempo, el aparato la apaga automáticamente y aparece la señal de calor residual H. Encenderla otra vez para poner en marcha de nuevo la zona de cocción. La tabla siguiente muestra la duración máxima de funcionamiento

ininterrumpido para cada uno de los niveles de potencia:

FUNCI

Potencia límite de

funcionamiento en minutos

1 520

2 402

3 318

4 260

5 212

6 170

7 139

8 113

9 90

P 5

La función de temporización puede ser regulada de 1 a 99 minutos para cada una de las áreas de cocción. Para poner en marcha el temporizador: seleccionar la zona de cocción y regular el nivel de potencia deseado, después apretar a la vez los botones + e -, y luego + o – para establecer los minutos que se desean. Una señal acústica de 2 minutos de duración indicará la conclusión del tiempo establecido y la zona de cocción se apagará automáticamente.

Cuent

La función de cuenta atrás puede ponerse en marcha con la placa apagada o encendida y va de 1 a 99 minutos, pero diversamente a lo que sucede con el temporizador, con la cuenta atrás no se apagará la zona de cocción. Con la placa apagada: apretar a la vez los botones + e -, y luego + o – para establecer el tiempo que se desea; el monitor se apagará y abajo a la derecha dos puntitos empezarán a parpadear. La conclusión del tiempo establecido será indicada con una señal acústica. Con la placa encendida: sin seleccionar una zona de cocción en particular, realizar el mismo procedimiento que se ha indicado para la placa apagada.

Temporizador

Cuenta atrás

ANWEISUNGEN

REINIGING EN ONDERHOUD NL

FUNCIONAMIENTO E

La placa de cocina posee un sistema de bloqueo de seguridad para evitar que los niños la puedan encender sin control. Este sistema puede ponerse en funcionamiento sólo si no se han seleccionado las zonas de cocción. Para ponerlo en marcha proceder como se indica: tocar el botón power, tocar a la vez el botón que se encuentra abajo a la derecha y que indica la zona de cocción y el botón -, y apretar de nuevo el botón colocado abajo a la derecha que indica la zona de cocción. Cuando está activada la función Child Lock, en el monitor aparecerá el símbolo L. Para desactivarla: tocar el botón power, tocar al mismo tiempo el botón colocado abajo a la derecha que indica la zona de cocción y el botón -; apretar de nuevo el botón -.

Child-Lock Seguridad niños

ANWEISUNGEND

REINIGING EN ONDERHOUDNL

FUNCIONAMIENTOE

12345

TLC

1: On/O motor

2: - motor

3: On/O

4: + motor

5: On/O light

Nota: el LED de la campana indica las diferentes velocidades: verde 1ª velocidad, naranja 2ª velocidad, roja 3ª velocidad y rojo intermitente 4ª velocidad. «Si tiene que cambiar el control remoto debe volver a calibrar la frecuencia del nuevo control remoto con el siguiente procedimiento:

Procedimiento de aliación:

1. Quitar la alimentación a la campana

2. Devolver alimentación a la campana

3.(el mando se debe encender con la tecla 3) En los primeros 5 seg., pulsar la tecla de luces y soltarla tras encenderse las luces

4. En un plazo de 5 seg., pulsar la tecla de motor y soltarla

En este momento, es necesario esperar aproximadamente 10 segundos. Después, utilizar la campana con normalidad. Notas: 4 horas después del último accionamiento de una tecla, la campana se apaga automáticamente. en caso de que haya interferencias con otros radiocontroles en las inmediaciones, realizar el procedimiento de cambio de código. En caso de que se tenga que cambiar el mando a distancia, la electrónicas se debe recalibrar en la frecuencia del nuevo mando a distancia con el procedimiento de aliación.

Procedimiento de generación de nuevo código de placa de cocción.

El radiocontrol se proporciona con códigos predenidos. Si se desea una nueva generación de códigos random, es necesario seguir el procedimiento siguiente: quitar y devolver alimentación a la placa de cocción. En un máximo de 5 segundos, pulsar al mismo tiempo las teclas más y menos al menos 10 segundos. El LED se encenderá. Después, pulsar de nuevo las dos teclas (en un máximo de 3 segundos). Tres parpadeos del LED indicarán que la operación se ha completado. Una vez cambiado el código del mando a distancia, es necesario repetir el procedimiento de aliación.

ANWEISUNGEN

REINIGING EN ONDERHOUD NL

FUNCIONAMIENTO E

LIMPIEZA Y MANTENIMIENTO E

Limpiar la placa de cocina después de cada uso. Dejar enfriar el aparato antes de limpiarlo.

Antes de limpiar la placa de vitrocerámica se aconseja poner en marcha el sistema de seguridad para niños evitando así que la placa se ponga en marcha (véase función Child Lock).

Utilizar exclusivamente productos de limpieza especícos para placas de vitrocerámica. Seguir las indicaciones que aparecen en el envase del producto.

No utilizar los siguientes productos para limpiar el aparato. Podrían dañar la supercie de la placa de vitrocerámica: productos antical o productos para eliminar manchas y/u óxido; detergentes para platos y/o lavavajillas; detergentes para cristal; detergentes que contengan soda, amoniaco, ácidos o cloruros; detergentes, esponjas o cepillos abrasivos; disolventes; goma para eliminar la suciedad; objetos punzantes; productos para la limpieza de hornos o grill; aparatos de vapor, ya que el vapor podría introducirse en las piezas sometidas a tensión y provocar un cortocircuito.

Para evitar daños al marco de la placa, se deben seguir las siguientes indicaciones:

Utilizar sólo agua caliente con poco jabón No utilizar jamás utensilios alados o productos abrasivos No utilizar el rascador de cristal.

Algunos restos de suciedad se pueden eliminar con el rascador de hierro. Prestar atención para evitar que se produzcan heridas con el rascador.

Si azúcar o platos que contienen azúcar, plástico o papel de aluminio caen sobre la placa cuando esta está caliente, se aconseja apagarla. Eliminar estas sustancias inmediatamente de la zona de cocción, aunque esté todavía caliente la placa, ya que al enfriarse podrían producir daños en la vitrocerámica. (¡¡¡Atención: peligro de sufrir quemaduras!!!) Limpiar la zona de cocción cuando se haya enfriado.

Las señales colocadas en la placa podrían desaparecer debido al empleo de detergentes abrasivos y agresivos, estropajos de acero y bases de las cazuelas. No utilizar estos productos para limpiar el aparato. De todas formas esto no altera el buen funcionamiento del aparato.

Atención: todos los problemas descritos en este apartado poseen un carácter estético y no inuyen para nada en el correcto funcionamiento del aparato. Por lo que no están cubiertos por la garantía.LIMPIEZA

Y MANTENIMIENTO

Placa de cocina

ANWEISUNGEND

REINIGING EN ONDERHOUDNL

FUNCIONAMIENTOE

LIMPIEZA Y MANTENIMIENTOE

FEstos errores aparecen en el monitor de la placa de cocina.

Código de error Descripción Posibles causas Solución

C, E, C parpadea E parpadea o Símbolo -

Si en el monitor una zona de cocción aparece uno de estos símbolos si se ha intervenido o se está interviniendo en conguraciones

Detectados problemas o modicaciones de las conguraciones básicas del sistema.

Ponerse en contacto con el centro de asistencia técnica autorizado indicando el código de error.

Temperatura excesiva de la zona de cocción.

Sobrecalentamiento de la cazuela.

Enfriar el sistema, disminuyendo la potencia o quitando la cazuela.*

Problema de funcionamiento debido al uso de cazuelas de material inadecuado.

Cazuelas de material no apropiado o pérdida de las propiedades magnéticas de estas al subir temperatura.

Utilizar cazuelas de material apropiado sustituirlas.*

E4, E5, E6, E7, E8, E9, EA, EC, EH,

Anomalía del hardware

Errores en el hardware

Contactar al centro de asistencia técnica autorizado indicando el código de error.

No display / Function

Error de tensión o del controlador táctil.

Conexión eléctrica defectuosa o anomalía de un componente.

Contactar al centro de asistencia técnica autorizado indicando el código de error

u Cazuela no detectada

Cazuela no apropiada

Utilizar una cazuela apropiada. Consultar el apartado de los recipientes apropiados.*

Er31, Er47, Er22, Er20, segmentos del m o nitor que se enciendenno cíclicamente

Anomalía del control táctil

Detectado un error en el mando táctil

Ponerse en contacto con el centro de asistencia técnica autorizado indicando el código de error.

ANWEISUNGEN

REINIGING EN ONDERHOUD NL

FUNCIONAMIENTO E

LIMPIEZA Y MANTENIMIENTO E

Er 03 o

Activación

conti-

nua de uno de los

botones, el mando

se apaga tras 10

segundos.

Líquido o cazuela en

la zona mandos

Secar y limpiar el

vidrio o quitar la

cazuela de la zona de

mandos.

La potencia vuelve al

nivel 0

Anomalía detectada

un componente har-

dware

Contactar al centro

de asistencia técnica

autorizado indicando

el código de error

¡Ningún error!

Child Lock activado

Desactivar el

Child

Lock consultando

el apartado

especíco.

* Si el error persiste ponerse en contacto con el centro de asistencia técnica autorizado

indicando el código de error.

FUNZIONAMENTO

Integra è dotato di tasti sensori elettronici che reagiscono al tocco. Accendere dapprima il piano e poi la zona di cottura desiderata.

Premere il tasto power per almeno 2 secondi.

Tutti i display si accendono. Se non segue nessun’altra immissione, dopo pochi secondi il piano di cottura si spegne per motivi di sicurezza.

Toccare il tasto relativo alla zona d’interesse. Sul display compare 0 agire su + o – per selezionare la potenza desiderata che va da 1 a P

P: indica la funzione Booster ed è presente su ogni zona di cottura. Per attivarlo è necessario

agire sul tasto + no ad arrivare alla potenza 9, ed eettuare un’ ulteriore pressione del tasto. Tale funzione rimarrà attiva per 5 minuti, dopo di che il sistema si riposizionerà alla potenza 9. È consigliato utilizzare tale funzione per portare più velocemente ad ebollizione l’acqua.

Se non vengono posizionate o riconosciute pentole idonee sulle varie zone di cottura, la funzione pot detection indicherà tale mancanza con il simbolo “u” Posizionare quindi una pentola, adeguata per diametro e materiali, sulle zone cottura, come indicato nel paragrafo recipienti adeguati. La zona cottura si spegnerà automaticamente dopo 10 minuti se nessuna pentola viene riconosciuta.

Toccare il tasto power. La spia dell’interruttore principale e le spie delle zone di cottura si spengono. Il piano di cottura è

spento. La spia del calore residuo visualizzata con un H presente su ogni zona di cottura, che resta

illuminata no a che tali zone non si sono rareddate a sucienza.

Attenzione rischio ustione

Non toccare la zona di cottura che visualizza questa indicazione (H).

Se una zona di cottura rimane accesa troppo a lungo al medesimo livello di potenza, l’apparecchio provvede automaticamente al suo spegnimento e appare l’indicazione del calore residuo H. Riaccenderla come di consueto per rimettere in funzione la zona di cottura. La tabella seguente riporta il tempo massimo di funzionamento ininterrotto per ogni livello di potenza:

Accensione del piano cottura

Attivazione delle zone cottura desiderata

Pot Detection

Spegnimento piano cottura e indicazione calore residuo

FUNZIONAMENTO

Potenza limite di funzionamento

in minuti

1 520 2 402 3 318 4 260 5 212 6 170 7 139 8 113 9 90 P 5

Timer

La funzione timer può essere impostata da 1 a 99 minuti su ogni zona di cottura. Per attivare il timer: selezionare la zona di cottura e impostare il livello di potenza desiderato, poi premere contemporaneamente i tasti + e -, quindi agire sul + o – per impostare i minuti desiderati. Un segnale acustico della durata di 2 minuti indicherà la ne dei minuti impostati e la zona di cottura si spegnerà automaticamente.

La funzione countdown può essere attivata sia a piano spento che acceso, va da 1 a 99 minuti, ma al contrario del timer essa non prevede lo spegnimento delle zone di cottura. A piano spento: premere contemporaneamente i tasti + e -, quindi agire sul + o – per impostare i minuti desiderati; il display si spegne e lampeggeranno due puntini in basso a destra. La ne dei minuti impostati sarà resa nota con un segnale acustico. A piano acceso: senza selezionare una zona di cottura particolare, eettuare la stessa procedura riportata per il piano spento.

Il piano di cottura è dotato di un blocco di sicurezza anché non possa essere inavvertitamente acceso dai bambini. Può essere attivato solo se zone di cottura non sono state selezionate. Per attivare: toccare il tasto power, toccare contemporaneamente il tasto che indica la zona di cottura in basso a destra e il tasto -, e premere di nuovo il tasto che indica la zona di cottura in basso a destra.

Una volta attiva la funzione Child Lock, sul display comparirà il simbolo L.

Per disattivare: toccare il tasto power, toccare contemporaneamente il tasto che indica la zona di cottura in basso a destra e il tasto -; premere di nuovo il tasto -.

Countdown

Child-Lock Sicurezza bambini

PULIZIA E MANUTENZIONE

Il piano di cottura deve essere sempre pulito dopo ogni uso. Lasciare rareddare l’apparecchio prima di pulirlo.

Prima di pulire il piano in vetroceramica si consiglia di attivare la sicurezza bambini in modo che il piano non entri in funzione accidentalmente (vedere funzione Child Lock).

Utilizzare esclusivamente prodotti per la pulizia concepiti per piani di cottura in vetroceramica. Rispettare le indicazioni riportate sulla confezione di ciascun prodotto.

Non utilizzare i seguenti prodotti per la pulizia. Essi potrebbero danneggiare le superci del piano in vetroceramica: prodotti anticalcare o per eliminare macchie e/o ruggine, detersivi per piatti e/o lavastoviglie, detergenti per vetro, detergenti contenenti soda, ammoniaca, acidi o cloruri qualsiasi detergente, spugne, spazzole abrasive solventi gomma cancella sporco oggetti appuntiti prodotti per la pulizia di forni o grill qualsiasi apparecchio a vapore, in quanto il vapore potrebbe raggiungere le parti sotto tensione e provocare un corto circuito.

Per evitare danni alla cornice del piano di cottura, osservare le seguenti indicazioni: Utilizzare solo acqua calda con poco sapone Non utilizzare in alcun caso utensili alati o prodotti abrasivi Non utilizzare il raschietto per il vetro.

Eventuali residui di sporcizia vanno eliminati con il raschietto per il vetro. Fare attenzione a non ferirsi con il raschietto.

Se zucchero o pietanze contenenti zucchero, plastica o carta stagnola niscono sul piano di cottura caldo, è consigliato spegnerlo. Eliminare queste sostanze immediatamente dalla zona di cottura, anche se il piano è ancora caldo, utilizzando raschietto, altrimenti rareddandosi potrebbero danneggiare la vetroceramica. (Attenzione: pericolo di ustionarsi!!!) Inne pulire la zona di cottura quando si è rareddata.

La segnaletica sul piano si può consumare per l’uso di detersivi abrasivi e aggressivi, spugne di acciaio e fondi di pentole. Evitare di utilizzare questi prodotti per la pulizia. In ogni caso ciò non compromette in alcun modo il corretto funzionamento del prodotto.

Attenzione: tutte le problematiche riportate in questo paragrafo sono esclusivamente di carattere estetico e non inuenzano in alcun modo il corretto funzionamento dell’apparecchio. Esse non possono essere ripristinate in garanzia.

Piano cottura

PULIZIA E MANUTENZIONE

FUNZIONAMENTO

12345

TLC

1: On/O motor

2: - motor

3: On/O comando

4: + motor

5: On/O light

Note : Il LED sulla cappa indica le varie velocità : verde 1° velocità , arancio 2° velocità , rosso 3° velocità e rosso lampeggiante 4° velocità.

Procedura di aliazione:

1. Togliere l’alimentazione alla cappa

2. Ridare alimentazione alla cappa

3.(il comando deve essere acceso tramite il tasto 3) Entro i primi 5 sec premere il tasto luci e rilasciare dopo che le luci si sono accese

4. Entro 5 sec premere il tasto motore e rilasciare

A questo punto è necessario attendere circa 10 secondi – dopo di che usare la cappa normalmente.

Note: dopo 4 ore dall’ultimo azionamento di un tasto la cappa si spegne automaticamente. nel caso ci siano interferenze con altri radiocomandi nelle vicinanze eettuare la procedura di cambio codice.

Nel caso si debba cambiare il telecomando l’elettronica va ritarata sulla frequenza del nuovo telecomando con la procedura di aliazione.

Procedura generazione nuovo codice.

Il radiocomando viene fornito con dei codici predeniti. Se si desidera una nuova generazione di codici random occorre seguire la procedura seguente:togliere e ridare alimentazione al piano cottura , entro 5 secondi premere contemporaneamente i due tasti più e meno per almeno 10 secondi ,si avrà l’accensione del LED, successivamente premere di nuovo i due tasti (entro 3 secondi). Tre lampeggi del LED indicheranno che l’operazione è stata completata. Una volta cambiato codice al telecomando bisogna rieettuare la procedura di aliazione.

FUNZIONAMENTO

TABELLA ERRORI PIANO COTTURA

Tali errori compaiono sul display del piano cottura.

Codice errore Descrizione Possibili cause Soluzione

C, E, C lampeggiante, E lampeggiante o simbo-

lo -

Se il display di una zona cottura mostra uno di questi simboli si è intervenuto o si sta intervenendo nelle congurazioni di base del sistema.

Rilevati problemi o modiche alle congurazio-

ni di base del sistema.

Contattare il centro di assistenza tecnica autorizzato specicando il

codice di errore.

E2 Temperatura eccessiva

della zona cottura.

Surriscaldamento della

pentola.

Far rareddare il sistema, diminuendo eventualmente la potenza o

rimuovendo la pentola.*

E3 Malfunzionamento do-

vuto ad utilizzo di pentole di materiale non

appropriato .

Pentole di materiale non appropriato o possibile perdita delle proprietà magnetiche delle stesse al salire della tempera-

tura.

Utilizzare pentole di materiale appropriato o so-

stituirle.*

E4, E5, E6, E7, E8, E9, EA,

EC, EH,

Anomalia hardware Rilevati errori hardware Contattare il centro di

assistenza tecnica autorizzato specicando il

codice di errore.

No display / Function Errore di tensione o del

touch control.

Collegamento elettrico difettoso o anomalia di

un componente.

Contattare il centro di assistenza tecnica autorizzato specicando il

codice di errore.

u Pentola non rilevata Pentola non appropriata Utilizzare una pentola

appropriata. Fare riferimento al paragrafo reci-

pienti adeguati.*

Er31, Er47, Er22, Er20, o segmenti del display che si accendono ciclica-

mente

Anomalia touch control Rilevato errore nel co-

mando touch

Contattare il centro di assistenza tecnica autorizzato specicando il

codice di errore.

Er 03 o

Attivazione continua di uno dei tasti, il comando si spegne dopo 10

secondi.

Liquido o pentola sulla

zona comando

Asciugare e pulire il vetro o rimuovere la pentola dalla zona comando.

La potenza torna al livel-

lo 0

Rilevata anomalia in un

componente hardware

Contattare il centro di assistenza tecnica autorizzato specicando il

codice di errore.

FUNZIONAMENTO

L Nessun errore!

Child Lock attivato

Disattivare il Child Lock facendo riferimento al

paragrafo apposito.

* Se l’errore persiste contattare il centro di assistenza tecnica autorizzato, specicando il

codice di errore.

AFLIPC01 Ed.20-04-15 @

Integra PC60002, PC78002, PC90002 Instruction On Mounting And Use Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
