INSYS INSYS 10016582 User guide [de]

Download

Benutzerhandbuch

Manual

MRX

Installations- und Benutzerhandbuch

icom Connectivity Suite

VPN and M2M SIM

Jede Vervielfältigung dieses Handbuchs ist nicht erlaubt. Alle Rechte an dieser Dokumentation und an den Geräten liegen bei INSYS MICROELECTRONICS GmbH Regensburg.

Warenzeichen und Firmenzeichen Die Verwendung eines hier nicht aufgeführten Waren- oder Firmenzeichens ist kein

Hinweis auf die freie Verwendbarkeit desselben.

MNP ist ein eingetragenes Warenzeichen von Microcom, Inc.

IBM PC, AT, XT sind Warenzeichen von International Business Machine Corporation.

INSYS®, VCom®, e-Mobility LSG® und e-Mobility PLC® sind eingetragene Warenzeichen der INSYS MICROELECTRONICS GmbH.

Windows™ ist ein Warenzeichen von Microsoft Corporation.

Linux ist ein eingetragenes Warenzeichen von Linus Torvalds.

Herausgeber: INSYS MICROELECTRONICS GmbH Hermann-Köhl-Str. 22 93049 Regensburg Telefon: +49 941 58692 0 Telefax: +49 941 58692 45 E-Mail: info@insys-icom.de Internet: http://www.insys-icom.de

Datum: May-20 Artikelnummer: 10017625 Version: 1.6 Sprache: DE

Inhalt

May-20

1 Allgemeines ......................................................................... 7

1.1 Gewährleistungsbestimmungen ........................................................... 7

1.2 Feedback ....................................................................................... 7

1.3 Kennzeichnung von Warnungen und Hinweisen ........................................ 8

1.4 Symbole und Formatierungen dieser Anleitung ......................................... 9

2 Sicherheit .......................................................................... 10

2.1 Bestimmung sgemäße Verwendung ..................................................... 10

2.2 Technische Grenzwerte .................................................................... 11

2.3 Pflichten des Betreibers ................................................................... 11

2.4 Qualifikation des Personals ............................................................... 11

2.5 Hinweise zu Transport und Lagerung ................................................... 11

2.6 Kennzeichnungen auf dem Produkt ..................................................... 12

2.7 Umweltschutz ............................................................................... 12

2.8 Sicherheitshinweise zur elektrischen Installation...................................... 13

2.9 Grundlegende Sicherheitshinweise ...................................................... 14

3 Verwendung von Open-Source-Software .................................... 16

3.1 Allgemeines.................................................................................. 16

3.2 Besondere Haftungsbestimmungen ..................................................... 17

3.3 Verwendete Open-Source-Software ..................................................... 17

4 Versionshistorie .................................................................. 18

5 Gerätevarianten................................................................... 19

5.1 Gehäu sebreiten ............................................................................. 19

5.2 Basisvarianten ............................................................................... 19

5.3 Einsteckkar ten (MRcards) ................................................................. 20

6 Lieferumfang ...................................................................... 21

7 Technische Angaben ............................................................ 22

7.1 Basisvarianten ............................................................................... 22

7.1.1 Technische Daten ............................................................................... 22

7.1.2 Anschlüsse und Anzeigeelemente ....................................................... 24

7.1.3 Abschätzung der Leistungsaufnahme .................................................. 25

7.1.4 Redundante Spannungsversorgung..................................................... 25

7.1.5 Digitale Eingänge ................................................................................ 26

7.1.6 Anschluss der Steckverbinder ............................................................. 26

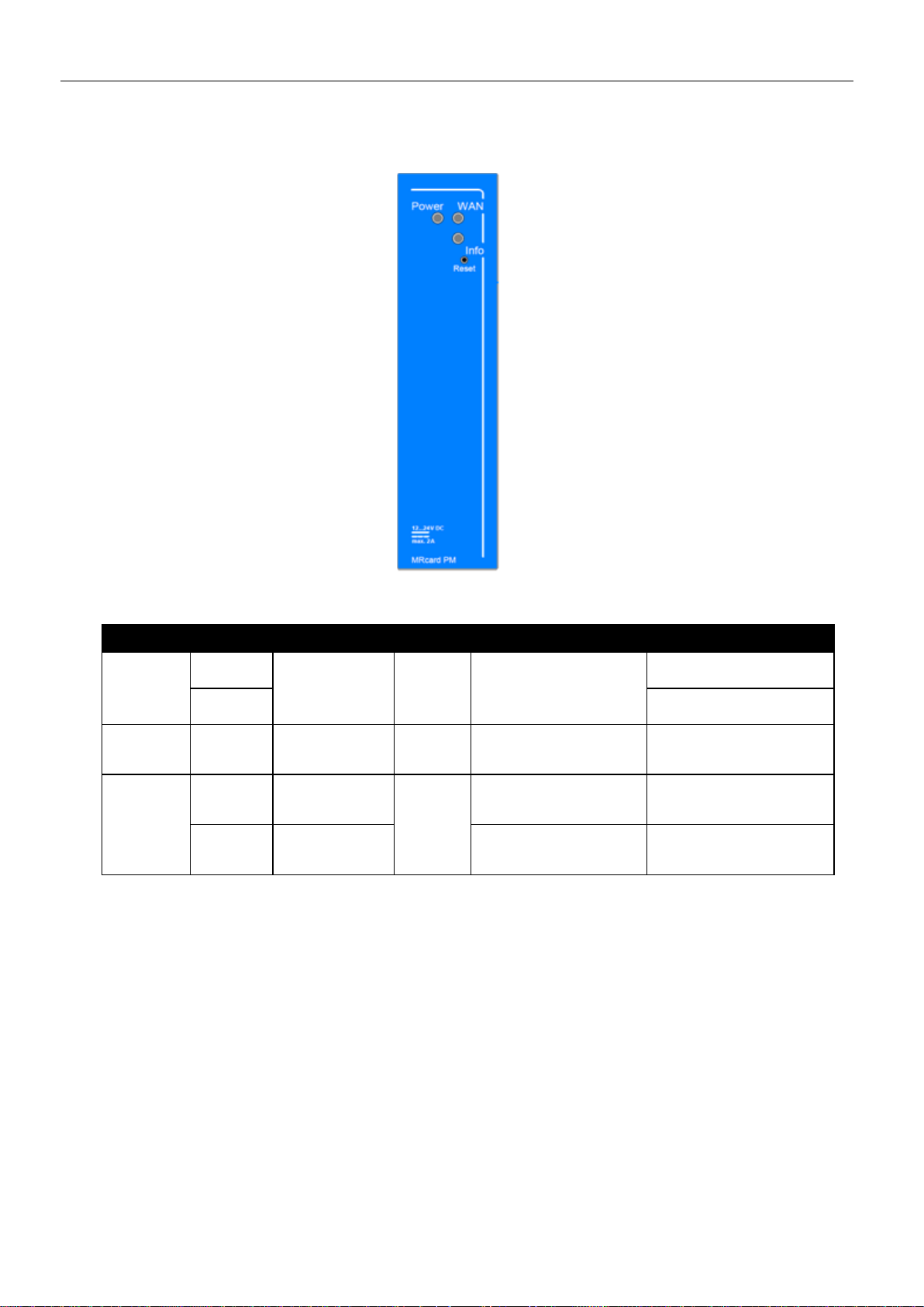

7.2 MRcard PM .................................................................................. 27

7.2.1 Technische Daten ............................................................................... 27

7.2.2 Anschlüsse und Anzeigeelemente ....................................................... 28

Contents

May-20 5

7.3 MRcard PL ................................................................................... 30

7.3.1 Technische Daten ............................................................................... 30

7.3.2 Anschlüsse und Anzeige - und Bedienelemente ................................... 32

7.3.3 Antennen für MIMO / Rx Diversity....................................................... 34

7.4 MRcard PD................................................................................... 35

7.4.1 Technische Daten ............................................................................... 35

7.4.2 Anschlüsse und Anzeige- und Bedienelemente ................................... 36

7.5 MRcard SI .................................................................................... 38

7.5.1 Technische Daten ............................................................................... 38

7.5.2 Anschlüsse und Anzeigeelemente ....................................................... 40

7.6 MRcard ES ................................................................................... 43

7.6.1 Technische Daten ............................................................................... 43

7.6.2 Anschlüsse und Anzeigeelemente ....................................................... 44

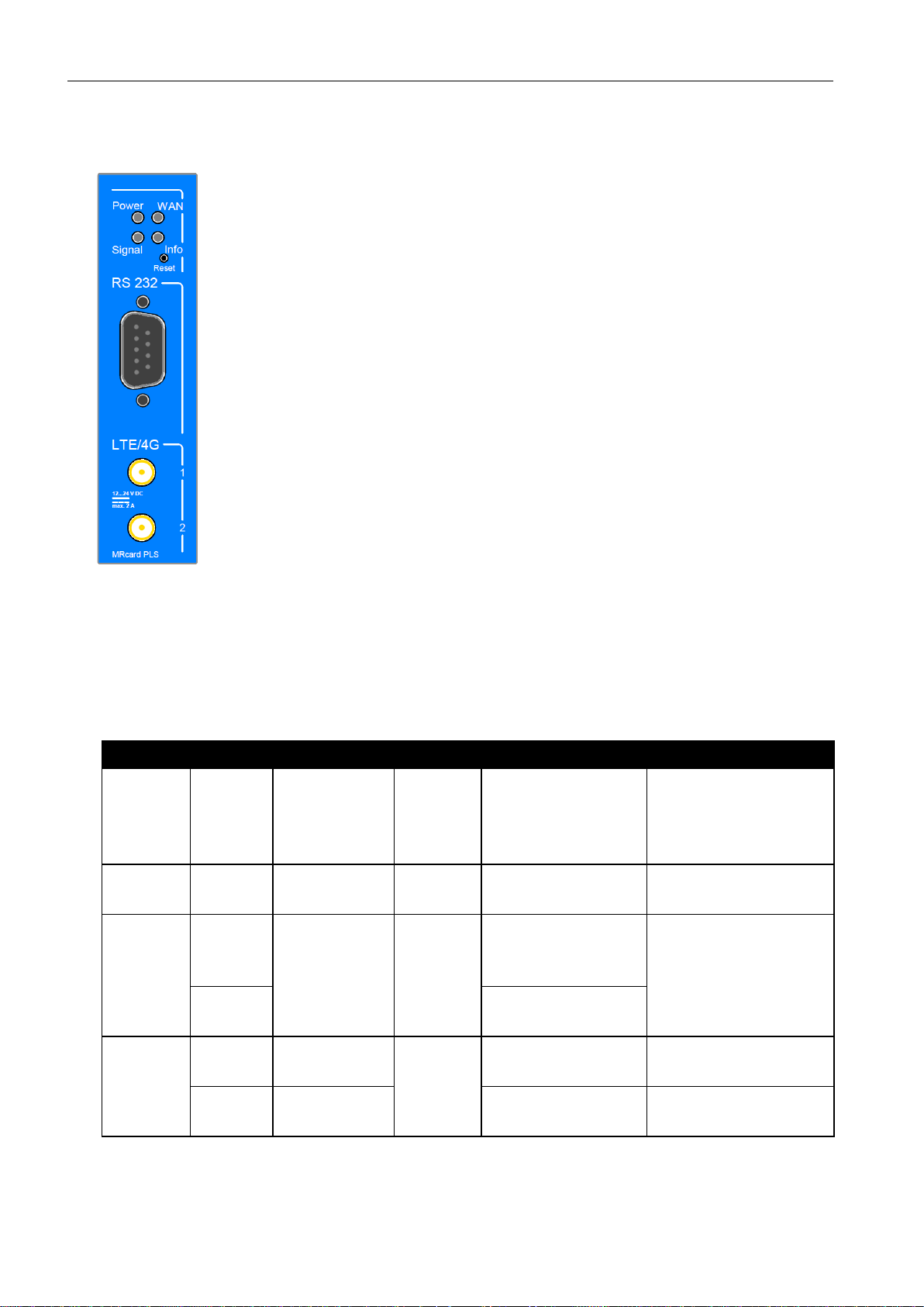

7.7 MRcard PLS ................................................................................. 44

7.7.1 Technische Daten ............................................................................... 45

7.7.2 Anschlüsse und Anzeige- und Bedienelemente ................................... 47

7.7.3 Antennen für MIMO / Rx Diversity....................................................... 49

7.8 MRcard IO ................................................................................... 49

7.8.1 Technische Daten ............................................................................... 49

7.8.2 Anschlüsse und Anzeigeelemente ....................................................... 51

8 Montage von MRcards .......................................................... 53

8.1 Positionen und Kombinationen von MRcards.......................................... 54

8.1.1 Steckplatz für 4+1-Port-Switch............................................................ 54

8.1.2 Steckplatz für Spannungsversorgung .................................................. 55

8.1.3 Steckplätze für Erweiterungen ............................................................. 56

8.2 Demon tage einer MRcard ................................................................. 57

8.3 Montage einer MRcard .................................................................... 58

8.4 Demon tage einer Klemmenabdeckung ................................................. 59

8.5 Montage einer Klemmenabdeckung..................................................... 60

8.6 Geräteaufkleber ............................................................................. 61

9 Montage ........................................................................... 62

10 Inbetriebnahme ................................................................... 67

11 Bedienprinzip ..................................................................... 70

11 .1 Bed ienung über das Web-Interface...................................................... 70

11 .2 Zugang über das HTTPS -Protokoll ....................................................... 72

11.2.1 Authentifizierung über die Geräte-individuelle Zertifikat/Schlüssel-

Kombination ....................................................................................... 72

11.2.2 Authentifizierung über eine eigene Zertifikatsstruktur .......................... 73

11 .3 Profile und Profil-Handling ................................................................ 74

11.3.1 Begriffe ............................................................................................... 74

11.3.2 Arbeit mit einem Profil ........................................................................ 74

11.3.3 Verwendung mehrerer Profile ............................................................. 75

11.3.4 ASCII-Konfigura tionen ......................................................................... 76

Inhalt

May-20

12 Wartung, Reparatur und Störungsbeseitigung .............................. 77

12 .1 Wartung ...................................................................................... 77

12 .2 Störungsbeseitigung ....................................................................... 77

12 .3 Reparatur..................................................................................... 77

13 Entsorgung ........................................................................ 78

13 .1 Rücknahm e der Altgeräte ................................................................. 78

14 Konformitätserklärung........................................................... 79

14 .1 Geräte mit Funk technologie .............................................................. 79

14 .2 Geräte ohne Funktechnologie ............................................................ 79

15 FCC Statement.................................................................... 80

16 Exportbeschränkung............................................................. 81

17 Glossar ............................................................................. 82

18 Tabellen & Abbildungen......................................................... 86

18 .1 Tabellenverzeichnis ......................................................................... 86

18 .2 Abbildungsverzeichnis ..................................................................... 88

19 Stichwortverzeichnis............................................................. 90

MRX

Allgemeines

1 Allgemeines

Diese Anleitung ermöglicht den sicheren und effizienten Umgang mit dem Produkt. Die Anleitung ist Bestandteil des Produkts und muss für Installations-, Inbetriebnahme- und Bedienpersonal jederzeit zugänglich aufbewahrt werden.

1.1 Gewährleistungsbestimmungen

Eine nicht bestimmungsgemäße Verwendung, ein Nichtbeachten dieser Dokumentation, der Einsatz von unzureichend qualifiziertem Personal sowie eigenmächtige Veränderungen schließen die Haftung des Herstellers für daraus resultierende Schäden aus. Die Gewährleistung des Herstellers erlischt.

Es gelten die Bestimmungen unserer Liefer- und Einkaufsbedingungen (AGB). Diese finden Sie auf unserer Webseite (www.insys-icom.de/impressum/) unter „AGB“.

1.2 Feedback

Wir verbessern unsere Produkte und die zugehörige Technische Dokumentation ständig. Dazu sind Ihre Rückmeldungen sehr hilfreich. Bitte teilen Sie uns mit, was Ihnen an unseren Produkten und Publikationen besonders gefallen hat und was wir Ihrer Meinung nach noch verbessern können. Wir schätzen Ihre Anregungen sehr und werden diese in unsere Arbeit einfließen lassen, um Ihnen und all unseren Kunden zu helfen. Wir freuen uns über jede Ihrer Rückmeldungen.

Schreiben Sie uns eine E-Mail an support@insys-tec.de.

Gerne erfahren wir, welche Anwendungen Sie haben. Schreiben Sie uns bitte ein paar Stichpunkte, damit wir wissen, welche Anforderungen Sie mit Produkten von INSYS icom lösen.

Allgemeines

MRX

1.3 Kennzeichnung von Warnungen und Hinweisen

Symbole und Signalwörter

Gefahr!

Sc hwere gesundheitliche Schäden / Lebensgefahr

Eines dieser Symbole in Verbindung mit dem Signalwort Gefahr kennzeichnet eine unmittelbare drohende Gefahr. Bei Missachtung sind Tod oder schwerste Verletzungen die Folge.

Warnung!

Sc hwere gesundheitliche Schäden / Lebensgefahr möglich

Dieses Symbol in Verbindung mit dem Signalwort Warnung kennzeichnet eine möglicherweise gefährliche Situation. Bei Missachtung können Tod oder schwerste Verletzungen die Folge sein.

Vorsicht!

Leichte Verletzungen und / oder Sachschäden

Dieses Symbol in Verbindung mit dem Signalwort Vorsicht kennzeichnet eine möglicherweise gefährliche oder schädliche Situation. Bei Missachtung können leichte oder geringfügige Verletzungen die Folge sein oder das Produkt oder etwas in seiner Umgebung beschädigt werden.

Hinweis

Optimierung der Anwendung

Dieses Symbol in Verbindung mit dem Signalwort Hinweis kennzeichnet Anwendungstipps oder besonders nützliche Informationen. Diese Informationen helfen bei Installation, Einrichtung und Betrieb des Produkts zur Sicherstellung eines störungsfreien Betriebs.

MRX

Allgemeines

1.4 Symbole und Formatierungen dieser Anleitung

Im Folgenden werden die Festlegungen, Formatierungen und Symbole erklärt, die in diesem Handbuch verwendet werden. Die unterschiedlichen Symbole sollen Ihnen das Lesen und Auffinden der für Sie wichtigen Information erleichtern. Der folgende Text entspricht in seiner Struktur den Handlungsanweisungen dieses Handbuchs.

Fett gedruckt: Das Handlungsziel. Hier erfahren Sie, was Sie mit den folgenden

Sc hritten erreichen

Nach der Nennung des Handlungsziels wird detaillierter erklärt, was mit der

Handlungsanweisung erreicht werden soll. So können Sie entscheiden, ob der Abschnitt überhaupt für Sie relevant ist.

 Vorbedingungen, die erfüllt sein müssen, damit die nachfolgenden Schritte

sinnvoll abgearbeitet werden können, sind mit einem Pfeil gekennzeichnet. Hier erfahren Sie zum Beispiel, welche Software oder welches Zubehör Sie benötigen.

1. Ein einzelner Handlungsschritt: Dieser sagt Ihnen, was Sie an dieser

Stelle tun müssen. Zur besseren Orientierung sind die Schritte nummeriert.

 Ein Ergebnis, das Sie nach Ausführen eines Schrittes bekommen, ist

mit einem Häkchen gekennzeichnet. Hier können Sie kontrollieren, ob die zuvor gemachten Schritte erfolgreich waren.

 Zusätzliche Informationen, die an dieser Stelle Ihre Beachtung finden

sollten, sind mit einem eingekreisten „i“ gekennzeichnet. Hier werden Sie auf mögliche Fehlerquellen und deren Vermeidung hingewiesen.

➢

Alternative Ergebnisse und Handlungsschritte sind mit einem Pfeil gekennzeichnet. Hier erfahren Sie, wie Sie auf einem anderen Weg zum gleichen Ergebnis kommen, oder was Sie tun können, falls Sie an dieser Stelle nicht das erwartete Ergebnis bekommen haben.

Sicherheit

MRX

2 Sicherheit

Der Abschnitt Sicherheit verschafft einen Überblick über die für den Betrieb des Produkts zu beachtenden Sicherheitshinweise.

Das Produkt ist nach den derzeit gültigen Regeln der Technik gebaut und betriebssicher. Es wurde geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand über die Betriebszeit zu erhalten, sind die Angaben der geltenden Publikationen und Zertifikate zu beachten und zu befolgen.

Die grundlegenden Sicherheitshinweise sind beim Betrieb des Produkts unbedingt einzuhalten. Über die grundlegenden Sicherheitshinweise hinaus sind in den einzelnen Abschnitten der Dokumentation die Beschreibungen von Vorgängen und Handlungsanweisungen mit konkreten Sicherheitshinweisen versehen.

Darüber hinaus gelten die örtlichen Unfallverhütungsvorschriften und allgemeine Sicherheitsbestimmungen für den Einsatzbereich des Geräts.

Erst die Beachtung aller Sicherheitshinweise ermöglicht den optimalen Schutz des Personals und der Umwelt vor Gefährdungen sowie den sichere n und störungsfreien Betrieb des Produkts.

2.1 Bestimmungsgemäße Verwendung

Das Produkt dient den folgenden Einsatzzwecken:

• Einsatz und Montage in einem industriellen Schaltschrank

• Übernahme von Schalt- sowie Datenübertragungsfunktionen in

Maschinen, die der Maschinenrichtlinie 2006/42/EG entsprechen

• Einsatz als Datenübertragungsgerät an einer

speicherprogrammierbaren Steuerung

Das Produkt darf nicht zu den folgenden Zwecken und unter diesen Bedingungen verwendet oder betrieben werden:

• Steuerung oder Schaltung von Maschinen und Anlagen, die nicht der

Richtlinie 2006/42/EG entsprechen

• Einsatz, Steuerung, Schaltung und Datenübertragung in Maschinen

oder Anlagen, die in explosionsfähigen Atmosphären betrieben werden

• Steuerung, Schaltung und Datenübertragung von Maschinen, deren

Funktionen oder deren Funktionsausfall eine Gefahr für Leib und Leben darstellen können

MRX

Sicherheit

2.2 Technische Grenzwerte

Das Produkt ist ausschließlich für die Verwendung innerhalb der in den Datenblättern angegebenen technischen Grenzwerte bestimmt.

Folgende Grenzwerte sind einzuhalten:

• Die Umgebungstemperaturgrenzen dürfen nicht unter- bzw.

überschritten werden.

• Der Versorgungsspannungsbereich darf nicht unter- bzw.

überschritten werden.

• Die maximale Luftfeuchtigkeit darf nicht überschritten werden und

Kondensatbildung muss vermieden werden.

• Die maximale Schaltspannung und die maximale

Schaltstrombelastung dürfen nicht überschritten werden.

• Die maximale Eingangsspannung und der maximale Eingangsstrom

dürfen nicht überschritten werden.

2.3 Pflichten des Betreibers

Der Betreiber muss grundsätzlich die in seinem Land geltenden nationalen Vorschriften bezüglich Betrieb, Funktionsprüfung, Reparatur und Wartung von elektronischen Geräten beachten.

2.4 Qualifikation des Personals

Die Installation, Inbetriebnahme und Wartung des Produkts darf nur durch ausgebildetes Fachpersonal erfolgen, das vom Anlagenbetreiber dazu autorisiert wurde. Das Fachpersonal muss diese Dokumentation gelesen und verstanden haben und die Anweisungen befolgen.

Der elektrische Anschluss und die Inbetriebnahme des Produkts darf nur durch eine Person erfolgen, die aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Normen und Bestimmungen in der Lage ist, Arbeiten an elektrischen Anlagen auszuführen und mögliche Gefahren selbständig zu erkennen und zu vermeiden.

2.5 Hinweise zu Transport und Lagerung

Die folgenden Hinweise sind zu beachten:

• Das Produkt während des Transports und der Lagerung keiner

Feuchtigkeit und keinen anderen möglicherweise schädlichen Umweltbedingungen (Einstrahlung, Gase, usw.) aussetzen. Produkt entsprechend verpacken.

• Das Produkt so verpacken, dass es vor Erschütterungen beim

Transport und bei der Lagerung geschützt ist, z.B. durch luftgepolsterte Verpackung.

Sicherheit

MRX

Produkt vor Installation auf mögliche Beschädigungen überprüfen, die durch unsachgemäßen Transport oder unsachgemäße Lagerung entstanden sein könnten. Transportschäden müssen auf den Frachtpapieren festgehalten werden. Alle Schadensersatzansprüche unverzüglich und vor der Installation gegenüber dem Spediteur / dem für die Lagerung verantwortlichen Unternehmen geltend machen.

2.6 Kennzeichnungen auf dem Produkt

Das Typenschild des Produkts befindet sich entweder als Aufdruck oder Aufkleber auf einer Fläche des Produkts. Es kann unter anderem folgende Kennzeichnungen enthalten, die hier näher erläutert sind.

Handbuch beachten

Dieses Symbol weist darauf hin, dass das Handbuch des Produkts essentielle Sicherheitshinweise enthält, die unbedingt zu beachten sind.

Altgeräte umweltgerecht entsorgen

Dieses Symbol weist darauf hin, dass Altgeräte getrennt vom Restmüll über geeignete Sammelstellen zu entsorgen sind. Siehe auch Abschnitt Entsorgung in diesem Handbuch.

CE-Kennzeichnung

Durch die Anbringung der CE-Kennzeichnung bestätigt der Hersteller, dass das Produkt den produktspezifisch geltenden europäischen Richtlinien entspricht.

UL-Kennzeichnung

Durch die Anbringung der UL-Kennzeichnung bestätigt der Hersteller, dass das Produkt die vorgegebenen Sicherheitsanforderungen einhält.

Schutzklasse II - Schutzisolierung

Dieses Symbol weist darauf hin, dass das Produkt der Schutzklasse II entspricht.

Schutzklasse III - Schutz durch Kleinspannung

Dieses Symbol weist darauf hin, dass das Produkt der Schutzklasse III entspricht.

2.7 Umweltschutz

Entsorgen Sie das Produkt sowie die Verpackung gemäß den entsprechenden Umweltschutzvorschriften. Im Abschnitt Entsorgung dieses Handbuchs finden Sie Hinweise zur Entsorgung des Produkts. Trennen Sie die Verpackungsbestandteile aus Karton und Papier sowie Kunststoff und führen Sie sie über die entsprechenden Sammelsysteme dem Recycling zu.

MRX

Sicherheit

2.8 Sicherheitshinweise zur elektrischen Installation

Der elektrische Anschluss darf nur von autorisiertem Fachpersonal gemäß den Elektroplänen vorgenommen werden.

Die Hinweise zum elektrischen Anschluss in der Anleitung beachten, ansonsten kann die elektrische Schutzart beeinträchtigt werden.

Die sichere Trennung von berührungsgefährlichen Stromkreisen ist nur gewährleistet, wenn die angeschlossenen Geräte die Anforderungen der VDE 0106 T.101 (Grundanforderungen für sichere Trennung) erfüllen.

Für die sichere Trennung die Zuleitungen getrennt von berühr ungsgefährlichen Stromkreisen führen oder zusätzlich isolieren.

Vor Inbetriebnahme des Geräts ist eine leicht zugängliche, allpolige Trennvorrichtung zu installieren, um das Gerät allpolig von der Stromversorgung trennen zu können.

Sicherheit

MRX

2.9 Grundlegende Sicherheitshinweise

Vorsicht!

Elektrostatische Entladungen können das Produkt beschädigen!

Beschädigung des Produkts.

Beachten Sie die allgemeinen Vorsichtsmaßnahmen für den Umgang mit elektrostatisch empfindlichen Bauteilen.

Vorsicht!

Un vollständige Spannungsfreischaltung!

Beschädigung des Produkts.

Trennen Sie zur Spannungsfreischaltung des Geräts jeden Versorgungskreis mit dessen jeweiliger Trennvorrichtung falls eine redundante Spannungsversorgung realisiert ist.

Vorsicht!

Üb erstrom in der Geräteversorgung!

Brandgefahr und Beschädigung des Produkts durch Üb erstrom.

Sichern Sie das Produkt mit einer geeigneten Sicherung gegen Ströme höher als 6,3 A ab und stellen Sie sicher, dass diese Sicherung nur gegen eine Sicherung mit dem gleichen Nennwert ersetzt wird, falls ein Austausch erforderlich ist.

Vorsicht!

Nä sse und Flüssigkeiten aus der Umgebung können ins Innere des Produkts gelangen!

Brandgefahr und Beschädigung des Produkts.

Das Produkt darf nicht in nassen oder feuchten Umgebungen oder direkt in der Nähe von Gewässern eingesetzt werden. Installieren Sie das Produkt an einem trockenen, vor Spritzwasser geschützten Ort. Schalten Sie die Spannung ab, bevor Sie Arbeiten an einem Gerät durchführen, das mit Feuchtigkeit in Berührung kam.

MRX

Sicherheit

Vorsicht!

Kurzschlüsse und Beschädigung durch unsachgemäße Reparaturen und Modifikationen sowie Öffnen von Wartungsbereichen!

Brandgefahr und Beschädigung des Produkts.

Das Öffnen des Produkts für Reparaturarbeiten oder Modifikationen über das Entnehmen und Einsetzen dafür vorgesehener Einsteckkarten hinaus ist nicht erlaubt.

Vorsicht!

Überspannung und Spannungsspitzen aus dem Stromnetz!

Brandgefahr und Beschädigung des Gerätes durch Üb erspannung.

Installieren Sie einen geeigneten Überspannungsschutz.

Vorsicht!

Beschädigung durch Chemikalien!

Ket one und chlorierte Kohlenwasserstoffe lösen den Kunststoff des Gehäuses und beschädigen die Oberfläche des Geräts.

Bringen Sie das Gerät auf keinen Fall mit Ketonen (z.B. Aceton) und chlorierten Kohlenwasserstoffen (z.B. Dichlormethan) in Berührung.

Vorsicht!

Abstand von Antennen zu Personen!

Ein zu geringer Abstand von Mobilfunkantennen zu Personen kann die Gesundheit beeinträchtigen.

Bitte beachten Sie, dass die Mobilfunkantenne während des Betriebs mindestens 20 cm von Personen entfernt sein muss.

Verwendung von Open-Source-Software

MRX

3 Verwendung von Open-Source-Software

3.1 Allgemeines

Unser Produkt MRX beinhaltet unter anderem auch sogenannte Open -Source-Software, die von Dritten hergestellt und für die freie Verwendung durch jedermann veröffentlicht wurde. Die Open-Source-Software steht unter besonderen OpenSource-Softwarelizenzen und dem Urheberrecht Dritter. Jeder Kunde kann die Open-Source-Software nach den Lizenzbestimmungen der jeweiligen Hersteller grundsätzlich frei verwenden. Die Rechte des Kunden, die Open -Source-Software über den Zweck unseres Produktes hinaus zu verwenden, werden im Detail von dem jeweils betroffenen Open-Source-Softwarelizenzen geregelt. Der Kunde kann die Open-Source-Software, so wie in der jeweiligen gültigen Lizenz vorgesehen, über die Zweckbestimmung, die die Open-Source-Software in unserem Produkt erfährt, hinaus frei verwenden. Für den Fall, dass zwischen unseren Lizenzbestimmungen für unser Produkt und der jeweiligen Open -Source-Softwarelizenz ein Widerspruch besteht, geht die jeweils einschlägige Open-Source-Softwarelizenz unseren Lizenzbedingungen vor, soweit die jeweilige Open-Source-Software hiervon betroffen ist.

Die Nutzung der verwendeten Open-Source-Software ist unentgeltlich möglich. Wir erheben für die Benutzung der Open-Source-Software, die in unserem Produkt enthalten ist, keine Nutzungsgebühren oder vergleichbare Gebühren. Die Benutzung der Open-Source-Software durch den Kunden in unserem Produkt ist nicht Bestandteil des Gewinns, den wir mit der vertraglichen Vergütung erzielen.

Aus der erhältlichen Liste ergeben sich alle Open-Source-Softwareprogramme, die in unserem Produkt enthalten sind. Die wichtigsten Open-Source-Softwarelizenzen sind im Abschnitt Lizenzen am Ende dieser Publikation aufgeführt.

Soweit Programme, die in unserem Produkt enthalten sind, unter der GNU General Public License (GPL), GNU Lesser General Public License (LGPL), der Clarified Artistic License oder einer anderen Open-Source-Softwarelizenz stehen, die vorschreibt, dass der Quellcode zur Verfügung zu stellen ist, und sollte diese Software nicht bereits mit unserem Produkt auf einem Datenträger im Quellcode mitgeliefert worden sein, so übersenden wir diesen jederzeit auf Nachfrage. Sollte hierbei die Zusendung auf einem Datenträger verlangt werden, so erfolgt die Übersendung gegen Zahlung einer Unkostenpauschale in Höhe von € 10,00. Unser Angebot, den Quellcode auf Na- chfrage zu versenden, endet automatisch mit Ablauf von 3 Jahren nach Lieferung unseres Produkts an den Kunden. Anfragen sind insoweit möglichst unter Angabe der Seriennummer unseres Produktes an folgende Adresse zu senden:

INSYS MICROELECTRONICS GmbH Hermann-Köhl-Str. 22 93049 Regensburg Telefon +49 941 58692 0 Telefax +49 941 58692 45 E-Mail: support@insys-icom.de

MRX

Verwendung von Open-Source-Software

3.2 Besondere Haftungsbestimmungen

Wir übernehmen keine Gewährleistung und Haftung, wenn die Open-Source-Softwareprogramme, die in unserem Produkt enthalten sind, vom Kunden in einer Art und Weise verwendet werden, die nicht mehr dem Zweck des Vertrages, der dem Erwerb unseres Produktes zu Grunde liegt, entspricht. Dies betrifft insbesondere jede Verwendung der Open-Source-Softwareprogramme außerhalb unseres Produktes. Für die Verwendung der Open-Source-Software jenseits des Vertragszwecks gelten die Gewährleistungs- und Haftungsbestimmungen, die die jeweils gültige Open-Source-Softwarelizenz für die entsprechende Open-SourceSoftware, wie nachstehend aufgeführt, vorsieht. Wir haften insbesondere auch nicht, wenn die Open-Source-Software in unserem Produkt oder die gesamte Softwarekonfiguration in unserem Produkt geändert wird. Die mit dem Vertrag, der dem Erwerb unseres Produkt zugrunde liegt, gegebene Gewährleistung gilt nur für die unveränderte Open-Source-Software und die unveränderte Softwarekonfiguration in unserem Produkt.

3.3 Verwendete Open-Source-Software

Wenden Sie sich bitte an unsere Support-Abteilung (support@insys-icom.de) für eine Liste der in diesem Produkt verwendeten Open-Source-Software. Alternativ finden Sie eine Liste der verwendeten Open-Source-Software im Web-Interface des Routers unter Hilfe -> Lizenzen.

Versionshistorie

MRX

4 Versionshistorie

Version

Änderung

1.0

Veröffentlichung

1.1

Aktualisierung für Firmware 1.1; Änderung beim Profil-Handling

1.2

Aktualisierung für Firmware 1.2; Änderung beim Profil-Handling

1.3

Anpassung der Produktnamen

1.4

Erweiterung um die DSL-Varianten

1.5

Neues Verhalten der Power-LED mit icom OS 3.2

1.6

Erweiterung um MRcard PLS und MRcard IO

MRX

Gerätevarianten

5 Gerätevarianten

Dieses Handbuch beschreibt verschiedene Varianten der Industrierouter-Serie MRX von INSYS icom. Die flexiblen Industrierouter der Serie MRX sind in zwei Gehäusebreiten mit drei oder fünf Steckplätzen und jeweils drei Basisvarianten erhältlich. Dazu sind verschiedenen Einsteckkarten (MRcards) erhältlich, um den Funktionsumfang des Routers flexibel zu erweitern. Je nach Gehäusebreite, Basisvariante und eingesetzten Einsteckkarten Ihres Routers sind nur bestimmte Abschnitte dieses Handbuchs anwendbar.

5.1 Gehäusebreiten

Die Industrierouter sind in zwei Gehäusebreiten erhältlich, als MRX3 mit drei Steckplätzen für Einsteckkarten und als MRX5 mit fünf Steckplätzen. In beiden Varianten sind die beiden linken Steckplätze durch die Grundkarte mit integriertem Switch und die Stromversorgungs- bzw. Kommunikationskarte vorbelegt.

Ab bildung 1: MRX3

Ab bildung 2: MRX5

5.2 Basisvarianten

Die Basisvarianten der Industrierouter-Serie MRX sind dadurch gekennzeichnet, dass die beiden linken Steckplätze durch eine Grundkarte mit integriertem Switch sowie eine Stromversorgungskarte oder eine Kommunikationskarte mit integrierter Stromversorgung vorbelegt sind. Derzeit sind folgende Basisvarianten in beiden Gehäusebreiten verfügbar:

Ab bildung 3: MRX LAN

Ab bildung 4: MRX LTE

Ab bildung 5: MRX DSL

Gerätevarianten

MRX

5.3 Einsteckkarten (MRcards)

Die MRcards ermöglichen die flexible Erweiterung Ihres Routers zum maßgeschneiderten Gerät für Ihre Anwendung. Der linke Steckplatz des Routers ist immer für die Grundkarte mit integriertem 4+1-Port-Switch reserviert, der in sämtlichen Basisvarianten bereits vorhanden ist. Je nach Basisvariante ist der zweite Steckplatz von links mit einer Stromversorgungskarte oder einer Kommunikationskarte mit integrierter Stromversorgung belegt. Der dritte Steckplatz (MRX3) bzw. die Steckplätze drei bis fünf (MRX5) stehen für eine flexible Erweiterung der Basisvariante zur Verfügung. Die Kombination der Karten ist lediglich durch die maximale Leistungsaufnahme begrenzt, siehe Seite 25. Derzeit sind folgende MRcards verfügbar:

Ab bildung 6: MRcard SI

▪ RS232 / RS485 ▪ 2 digitale Eingänge ▪ 2 digitale Ausgänge

Ab bildung 7: MRcard PL

▪ LTE ▪ 2 digitale Eingänge

Ab bildung 8: MRcard ES

▪ 4-Port-Switch (10/100 MBit)

Ab bildung 9: MRcard PD

▪ VDSL ▪ ADSL/2/2+ ▪ 2 digitale Eingänge

Ab bildung 10: MRcard PLS

▪ LTE ▪ RS232 ▪ 2 digitale Eingänge ▪ 1 digitaler Ausgang

Ab bildung 11: MRcard IO

▪ 3 analoge Eingänge ▪ 1 analoger Ausgang ▪ 4 digitale Eingänge ▪ 4 digitale Ausgänge

MRX

Lieferumfang

6 Lieferumfang

Der Lieferumfang umfasst die im Folgenden aufgeführten Zubehörteile. Bitte kontrollieren Sie, ob alle angegebenen Zubehörteile in Ihrem Karton enthalten sind. Sollte ein Teil fehlen oder beschädigt sein, so wenden Sie sich bitte an Ihren Distributor.

• Industrierouter

• Quick Installation Guide

• Sicherheitshinweise

Optionales Zubehör ist nicht im Lieferumfang enthalten. Unter anderem sind Folgende Teile bei Ihrem Distributor oder INSYS icom erhältlich:

• Mobilfunkantennen

• Antennenverlängerungen

• Hutschienennetzteile

• Device App icom Data Suite

• VPN-Dienst icom Connectivity Suite - VPN

• M2M SIM-Karten und Management-Portal

icom Connectivity Suite - M2M SIM

• icom OAM – zentrales Management von Geräte-Updates

Technische Angaben

MRX

7 Technische Angaben

7.1 Basisvarianten

Die folgenden Angaben gelten für die Basisvarianten MRX3/5 LAN, DSL und LTE. Wenn sich diese Varianten voneinander unterscheiden, werden die unterschiedlichen Werte gesondert angegeben. Die Angaben für die MRcards finden sich im Anschluss.

7.1.1 Technische Daten

7.1.1.1 Physikalische Merkmale Die angegebenen Daten wurden bei nominaler Eingangsspannung, unter Volllast

und einer Umgebungstemperatur von 25 °C gemessen. Die Grenzwerttoleranzen unterliegen den üblichen Schwankungen.

MRX

Technische Angaben

Physikalische Eigenschaft

Wert

Betriebsspannung

12 V … 24 V DC (±20%)

Max. Leistung der Spannungsvers.

<4 kW

Leistungsaufnahme

Siehe Abschätzung der Leistungsaufnahme

Pegel Eingang IN1

HIGH-Pegel = 2 … 24 V LOW-Pegel = 0 … 1 V Zustand Kontakt offen: HIGH

Stromaufnahme Eingang IN1 bei LOW-Potential

Typ. 0,1 mA bei Verbinden mit GND

Pegel Eingang IN2

HIGH-Pegel = 10 … 24 V LOW-Pegel = 0 … 5 V Zustand Kontakt offen: LOW

Stromaufnahme Eingang IN2 bei HIGH-Potential

Max. 3 mA bei 24 V DC Pufferdauer Echtzeituhr (RTC)

Typ. 2 Tage

Gewicht

285 g (MRX3 LAN) 300 g (MRX3 LTE/DSL) 355 g (MRX5 LAN) 370 g (MRX5 LTE/DSL)

Abmessungen (Breite x Tiefe x Höhe)

82 mm x 88 mm x 117 mm (MRX3) 136 mm x 88 mm x 117 mm (MRX5)

Temperaturbereich MRX LAN/LTE

-30 °C … 75 °C eingeschränkt (siehe Hinweis unten)

-30 °C … 70 °C uneingeschränkt

Temperaturbereich MRX DSL 1.1

-25 … 60 °C eingeschränkt (siehe Hinweis unten) 0 °C … 60 °C (wenn nur MRcards SI oder ES zusätzlich installiert sind) 0 °C … 55 °C uneingeschränkt

Maximale zulässige Luftfeuchtigkeit

95% nicht kondensierend

Schutzart

Gehäuse IP40, Steckverbinder IP30

Tab elle 1: MRX3/5 – Physikalische Eigenschaften

 Die eingeschränkte Temperaturangabe für LAN/LTE gilt für

gelegentliche Datenübertragung und Verwendung von nicht mehr als 2 LAN-Ports. Bei Betrieb im eingeschränkten Bereich können Funktionseinschränkungen (insbesondere bei der Datenübertragung) auftreten. Siehe www.insys-icom.de/restricted für weitere Einzelheiten.

 Die Angaben für den Mobilfunk- bzw. Modemteil finden Sie bei der

MRcard PL, PLS bzw. PD.

Technische Angaben

MRX

7.1.1.2 Technologische Merkmale

Technologische Eigenschaft

Beschreibung

4+1-Port Ethernet-Switch

10/100 Mbit/s Voll-/Halbduplex Autosense; Automatische Erkennung der Verdrahtung „Crossover” oder „Patch“.

Isolationsspannung

1,5 kV

Tab elle 2: MRX3/5 – Technologische Merkma le

 Die Angaben für den Mobilfunkteil finden Sie bei der MRcard PL.

7.1.2 Anschlüsse und Anzeigeelemente

ETH 1

Ethernet-Port 1 (RJ45, 10/100 BT)

ETH 2

Ethernet-Port 2 (RJ45, 10/100 BT)

ETH 3

Ethernet-Port 3 (RJ45, 10/100 BT)

ETH 4

Ethernet-Port 4 (RJ45, 10/100 BT)

ETH 5

Ethernet-Port 5 (RJ45, 10/100 BT)

Ab bildung 12: Basisvarianten – Anschlüsse und Anzeigeelemente Front

Jeder Switch-Port verfügt über eine grüne und eine gelbe LED.

LED

Farbe

Funktion

aus

blitzt

blinkt

Switch ETH 1-5

grün

Link / Activity

nicht verbunden

Datenverkehr

verbunden

gelb

Datenrate

10 Mbit/s

100 Mbit/s

Tab elle 3: Basisvarianten – Bedeutung der Anzeigeelemente

MRX

Technische Angaben

7.1.3 Abschätzung der Leistungsaufnahme

Die Leistungsaufnahme des Industrierouters MRX ist abhängig von den eingesteckten MRcards und Ihrer speziellen Anwendung. Folgende Ausführungen dienen der Abschätzung der zu erwartenden Leistungsaufnahme Ihrer Lösung. Alle Angaben basieren auf gemittelten Werten und berücksichtigen keine Einschaltströme oder kurzzeitigen Lastspitzen. Verwenden Sie die maximalen Werte zur Auslegung Ihrer Spannungsversorgung.

MRcard

Typ.

Max.

Bemerkung

Grundkarte

1,5 W

3 W

Abhängig von der Anzahl der verwendeten Ports, dem Datendurchsatz und der Prozessorlast

0,5 W

1 W

5 W

Abhängig von Einbuchungszustand, Empfang und Datendurchsatz

5 W

1 W

2,5 W

Abhängig von den verwendeten Schnittstellen, der Stromaufnahme möglicher angeschlossener USB-Geräte und dem Zustand der Ausgänge

1 W

1,5 W

Abhängig von der Anzahl der verwendeten Ports und dem Datendurchsatz

PLS

1 W

5 W

Abhängig von Einbuchungszustand, Empfang und Datendurchsatz

IO - 1,5 W

Abhängig von Anschlüssen und Einstellungen

Tab elle 4: Abschätzung der Leistungsaufnahme

Addieren Sie die Werte aus obiger Tabelle der in Ihrem MRX eingesteckten MRcards zum Wert der Grundkarte (inkl. 5+1-Port-Switch). Achten Sie darauf, auch die in den Basisvarianten bereits enthaltene MRcard (PM, PL oder PD) zu berücksichtigen. Wenn Ihre Anwendung nur geringe Anforderungen hat, können Sie auch die Angaben für die typische Leistungsaufnahme oder Werte zwischen der typischen und der maximalen Leistungsaufnahme verwenden. Es dürfen nicht mehr als zwei MRcard PL, PD und/oder PLS gleichzeitig installiert sein.

7.1.4 Redundante Spannungsversorgung

Der redundante Versorgungseingang ermöglicht den Anschluss zweier voneinander unabhängiger externer Versorgungen (z.B. Netzteil und Batterie) zur Erhöhung der Ausfallsicherheit. Wenn der MRX mit mehreren MRcards mit Spannungsversorgung (MRcard PM, PL, PD oder PLS) ausgestattet ist, können entsprechend mehrere unabhängige externe Versorgungen angeschlossen werden. Der MRX versorgt sich dabei immer aus der höchsten zur Verfügung stehenden Spannung. Dazu muss an mindestens einer Versorgung die minimale Spannung erreicht sein; die maximale Spannung darf an keiner Versorgung überschritten werden. Die Masseleitungen mehrerer Versorgungen sind außerhalb der Klemme zusammenzuführen.

Technische Angaben

MRX

7.1.5 Digitale Eingänge

Die Basisvarianten verfügen über zwei unterschiedliche digitale Eingänge. Dabei ist der Eingang IN1 low-aktiv, d.h. aktiv, wenn er mit GND verbunden ist. Der Eingang IN2 ist high-aktiv und angelehnt an die elektrischen Anforderungen der SPS-Norm DIN EN 61131-2 für digitale Eingänge Typ 1. Einzelheiten dazu finden Sie in Tabelle 1.

7.1.6 Anschluss der Steckverbinder

7.1.6.1 Steckverbinder an der Oberseite Die Steckverbinder werden codiert mitgeliefert und können nicht zwischen

verschiedenen MRcards vertauscht werden. Die Kontaktierung der Leitungen im Steckverbinder erfolgt wartungsfrei durch eine Federklemme. Zum Klemmen von starren Leitern (abisoliert) oder flexiblen Leitern mit Aderendhülsen werden diese lediglich in die Steckverbinder eingeführt. Zum Klemmen von flexiblen Leitern (Litze) ohne Aderendhülse muss der orange Öffner hineingedrückt werden (z.B. mit einem Schlitzschraubendreher mit max. 3,5 mm Breite). Das Abklemmen eines Leiters erfolgt ebenso durch Hineindrücken des Öffners.

Die zulässigen Leitungsquerschnitte können folgenden Tabellen entnommen werden.

Leitung

Querschnitt

Nennquerschnitt

2,5 mm²

Starr

0,2 – 2,5 mm²

Flexibel

0,2 – 2,5 mm²

Flexibel mit Aderendhülse

0,25 – 2,5 mm²

Tab elle 5: Zulässige Leitungsquerschnitte für Steckverbinder an der Oberseite

7.1.6.2 Steckverbinder an der Front Die Kontaktierung der Leitungen im Steckverbinder erfolgt durch eine Federk-

lemme. Zum Klemmen von starren Leitern (abisoliert) oder flexiblen Leitern mit Aderendhülsen werden diese lediglich in die Steckverbinder eingeführt. Zum Klemmen von flexiblen Leitern (Litze) ohne Aderendhülse muss der orange Öffner hineingedrückt werden (z.B. mit einem Schlitzschraubendreher mit max. 3,5 mm Breite). Das Abklemmen eines Leiters erfolgt ebenso durch Hineindrücken des Öffners.

Die zulässigen Leitungsquerschnitte können folgenden Tabellen entnommen werden.

Leitung

Querschnitt

Nennquerschnitt

1,5 mm²

Starr

0,2 – 1,5 mm²

Flexibel

0,2 – 1,5 mm²

Flexibel mit Aderendhülse

0,25 – 1,5 mm²

Tab elle 6: Zulässige Leitungsquerschnitte für Steckverbinder an der Front

MRX

Technische Angaben

7.1.7 Zulassungen

Der Router verfügt über folgende Zulassungen:

• EMV, Störaussendung: EN 61000-6-3, EN 55032 Class B

• EMV, Störfestigkeit: EN 61000-6-2, EN 55024

• Produktischerheit: EN 60950-1, IEC/EN 62368-1

Die Konformität des Gesamtgeräts ist abhängig von den verwendeten Einsteckkarten und entspricht dem „kleinsten gemeinsamen Nenner“ der Zulassungen. Die einzelnen MRcards verfügen über folgende Zulassungen.

MRcard

Zulassungen

CE, FCC Part 15 Class B, IC

PLS

CE (MRcard PLS) FCC Part 15 Class B, IC (MRcard PLS-US)

CE, FCC Part 15 Class B, IC

Tab elle 7: Zulassungen

7.2 MRcard PM

7.2.1 Technische Daten

Die MRcard PM ist fester Bestandteil der Basisvarianten MRX3/5 LAN und beinhaltet die Spannungsversorgung des MRX.

Physikalische Eigenschaft

Wert

Gewicht

65 g

Abmessungen (Breite x Tiefe x Höhe)

27 x 81 x 117 mm

Tab elle 8: MRcard PM – Physikalische Eigenschaften

 Die Angaben für die Spannungsversorgung und die Eingänge finden

Sie bei den Basisvarianten.

Technische Angaben

MRX

7.2.2 Anschlüsse und Anzeigeelemente

Ab bildung 13: MRcard PM – Anschlüsse und Anzeigeelemente Front

LED

Farbe

Funktion

aus

blinkt

Power

grün

Versorgung

1x bei Soft-Reset 3x bei Rücksetzen auf Werkseinst.

über V+1

orange

über V+2

WAN

grün

WAN-Kette

nicht aktiv

im Aufbau

aufgebaut

Info

orange

Profil

aktiv ≠

gespeichert

rot

Störung

Reset

Boot-Vorgang nicht abgeschlossen

Tab elle 9: MRcard PM – Bedeutung der Anzeigeelemente

 Die LEDs WAN und Info sind nur bei Karten in Steckplatz #2 aktiv und

zeigen dort den Zustand für das gesamte Gerät an.

 Die hier beschriebene Funktion der Info LED entspricht der

Werkseinstellung, kann aber anders konfiguriert werden.

MRX

Technische Angaben

IN2

Digitaler Eingang 2 (kann auch mit INb markiert sein)

IN1

Digitaler Eingang 1 (kann auch mit INa markiert sein)

GND

Ground (Masse)

V+2

Spannungsversorgung, redundanter positiver Anschluss 2

V+1

Spannungsversorgung, redundanter positiver Anschluss 1

Ab bildung 14: MRcard PM – Anschlüsse Steckverbinder

7.2.2.1 Redundante Versorgungsanschlüsse Die Beschreibung der Spannungsversorgung finden Sie bei den Basisvarianten.

7.2.2.2 Digitale Eingänge Die Beschreibung der digitalen Eingänge finden Sie bei den Basisvarianten.

Technische Angaben

MRX

7.3 MRcard PL

Die MRcard PL ist eine Einsteckkarte zur Erweiterung der Basisvarianten um ein LTE Mobilfunk-Modem mit integrierter Spannungsversorgung. Die MRcard PL ist in der Basisvariante MRX LTE bereits enthalten. Bei zusätzlich eingesteckter MRcard PL werden die technischen Daten der Basisvariante MRX LAN um folgende Daten erweitert.

7.3.1 Technische Daten

7.3.1.1 Physikalische Merkmale Die angegebenen Daten wurden bei nominaler Eingangsspannung, unter Volllast

und einer Umgebungstemperatur von 25 °C gemessen. Die Grenzwerttoleranzen unterliegen den üblichen Schwankungen.

Physikalische Eigenschaft

Wert

Ausgangsleistung Mobilfunkteil UMTS 900 Class 3 UMTS 1800 Class 3 UMTS 2100 Class 3 EGSM 900 Class 4 GSM 1800 Class 1 GSM 900 Class E2 GSM 1800 Class E2 LTE 800/900/1800/2100/2600

+24 dBm +1/-3 dB +24 dBm +1/-3 dB +24 dBm +1/-3 dB +33 dBm ±2 dB +30 dBm ±2 dB +27 dBm ±3 dB +26 dBm +3/-4 dB +23 dBm ±2 dB

Gewicht

80 g

Abmessungen (Breite x Tiefe (ohne überstehende Anschlüsse) x Höhe)

27 x 81 x 117 mm

Temperaturbereich

-30 °C … 75 °C eingeschränkt

-30 °C … 70 °C uneingeschränkt

Tab elle 10: M Rcard PL – Phy sikalische Eigenschaften

 Die Angaben für die Spannungsversorgung und die Eingänge finden

Sie bei den Basisvarianten.

MRX

Technische Angaben

7.3.1.2 Technologische Merkmale

Technologische Eigenschaft

Beschreibung

GSM/GPRS-Frequenzen (2G)

900, 1800 MHz

UMTS/HSPA-Frequenzen (3G)

900, 1800, 2100 MHz

LTE-Frequenzen (4G)

800, 900, 1800, 2100, 2600 MHz

SIM-Kartenleser

Unterstützung für 1,8 V- und 3,0 V-SIM-Karten Format: Mini-SIM (2FF), arretiert

SMS

Versand / Empfang

GPRS

GPRS Multislot Class 12, Coding scheme 1 bis 4, PBCCH, Mobile Station Class B

EDGE (EGPRS)

EDGE Multislot Class 12, Modulation and Coding Scheme MCS 1-9

HSPA

Uplink bis 5,76 Mbit/s / Downlink bis 42 Mbit/s

UE CAT. 14, 24 supported Compressed mode (3GPP TS25.212) Rx Diversity

LTE

Uplink bis 50 Mbit/s / Downlink bis 100 Mbit/s UE CAT.3, MIMO in downlink direction

Tab elle 11: M Rcard PL – Technologische Merkmale

 Bitte prüfen Sie, welche LTE-Frequenzen im geplanten Einsatzgebiet

verfügbar sind. Die oben genannten Frequenzen werden aktuell in Europa, dem Mittleren Osten, Afrika sowie teilweise im Asien-PazifikRaum und Südamerika genutzt.

 Die verfügbaren Datenraten sind abhängig von den Emp fangs-

bedingungen, der Verwendung von MIMO/Rx Diversity (siehe Seite

34) und der Unterstützung durch den jeweiligen Provider (Vertragsumfang und Netzauslastung).

Technische Angaben

MRX

7.3.2 Anschlüsse und Anzeige- und Bedienelemente

LTE/4G 1

(Primäre) Mobilfunkantenne 1 (SMA-Buchse)

LTE/4G 2

(Sekundäre) Mobilfunkantenne 2 für Diversity/MIMO (SMA-Buchse)

Ab bildung 15: MRcard PL – Anschlüsse und Anzeige- und Bedienelemente Front

 Der primäre Antennenanschluss 1 ist der Haupt-Antennenanschluss

und muss bei Verwendung von nur einer Mobilfunkantenne verwendet werden (siehe Seite 34). Bei Verwendung einer Außenantenne muss die Abschirmung des Antennensystems mit dem Schutzleiter verbunden werden.

LED

Farbe

Funktion

aus

blinkt

Power

grün

Versorgung

1x bei Soft-Reset 3x bei Rücksetzen auf Werkseinst.

über V+1

orange

über V+2

WAN

grün

WAN-Kette

nicht aktiv

im Aufbau

aufgebaut

Signal

grün

Signal

kein Signal o. ausgebucht

eingebucht (Feldstärke siehe Tabelle 13)

orange

PDP-Kontext aufgebaut

Info

orange

Profil

aktiv ≠

gespeichert

rot

Störung

Reset

Boot-Vorgang nicht abgeschlossen

Tab elle 12: M Rcard PL – Bedeutung der Anzeigeelemente

MRX

Technische Angaben

 Die LEDs WAN und Info sind nur bei Karten in Steckplatz #2 aktiv und

zeigen dort den Zustand für das gesamte Gerät an.

 Die hier beschriebene Funktion der Info LED entspricht der

Werkseinstellung, kann aber anders konfiguriert werden.

Blinktakt LED Signal

Qualität des Signals

900 ms an, 100 ms aus

sehr gut

200 ms an, 200 ms aus

gut

100 ms an, 900 ms aus

schlecht

aus

kein Signal oder ausgebucht

Tab elle 13: B linkcode der Signal LED

Bezeichnung

Bedienung

Bedeutung

Reset

Einmal kurz drücken.

Setzt die Software zurück und startet sie neu.

(Soft-Reset)

Mindestens 3 Sekunden lang drücken.

Setzt die Hardware zurück und startet sie neu.

(Hard-Reset)

Innerhalb von 2 Sekunden dreimal hintereinander kurz drücken.

Löscht alle Einstellungen und setzt das Gerät auf Werkseinstellungen zurück

SIM

SIM-Kartenhalter einschieben bzw. Drücken mit spitzem Gegenstand zum Auswerfen

SIM-Kartenhalter

Tab elle 14: M Rcard PL – Funktionsbeschreibung und Bedeutung der B edienelemente

IN2

Digitaler Eingang 2 (kann auch mit INb markiert sein)

IN1

Digitaler Eingang 1 (kann auch mit INa markiert sein)

GND

Ground (Masse)

V+2

Spannungsversorgung, redundanter positiver Anschluss 2

V+1

Spannungsversorgung, redundanter positiver Anschluss 1

Ab bildung 16: MRcard PL – Anschlüsse Steckverbinder

7.3.2.1 Redundante Versorgungsanschlüsse Die Beschreibung der Spannungsversorgung finden Sie bei den Basisvarianten.

7.3.2.2 Digitale Eingänge Die Beschreibung der digitalen Eingänge finden Sie bei den Basisvarianten.

Technische Angaben

MRX

7.3.3 Antennen für MIMO / Rx Diversity

Zur Einhaltung der entsprechenden Mobilfunk-Spezifikation (und Verbesserung von Empfangsqualität und Datenrate im Downlink) ist es erforderlich, eine zweite Antenne für die Betriebsarten Rx Diversity (UMTS) bzw. MIMO (LTE) oder eine MIMO/Diversity-Antenne mit zwei integrierten Antennen zu verwenden. Bei der Verwendung zweier einzelner Antennen ist Folgendes zu beachten.

7.3.3.1 Hauptantenne Da die Hauptantenne sowohl erste Empfangsantenne, als auch einzige Sendean-

tenne des Router ist, sollte sie vertikal polarisiert und omnidirektional (Rundstrahler) aufgebaut werden, um optimal auf die Basisstation (die immer vertikal polarisiert ist) ausgerichtet zu sein. Die Dämpfungsverluste der Zuleitung sollten durch einen entsprechenden Gewinn der Antenne ausgeglichen werden können.

7.3.3.2 Zusatzantenne Bei Verwendung einer Zusatzantenne empfiehlt es sich , für die Zusatzantenne

denselben Typ und dieselbe Zuleitung zu verwenden, wie für die Hauptantenne. Ein zu großer Gewinn-Unterschied zwischen beiden Antennen wäre nachteilig. Die Zusatzantenne sollte dabei um 90° versetzt installiert werden, um den horizontal polarisierten Anteil der Funkwellen zu empfangen, der von der Hauptantenne am

wenigsten „gesehen“ wird. Damit ist es zum einen möglich, Störeffekte bei ungün-

stiger Übertragung teilweise zu kompensieren. Weiterhin erhöht sich die erreichbare Datenrate, insbesondere wenn die Basisstation mit zwei Antennen sendet.

7.3.3.3 An ordnung der Antennen Der Abstand der Antennen zueinander sollte möglichst nah sein, jedoch ¼ der

größten Wellenlänge (unterstes Frequenzband) nicht unterschreiten. Bei 800 MHz (LTE, Band 20) wären beispielweise ca. 9 cm ideal.

Tests haben gezeigt, dass die richtige Anordnung der Antennen sehr wichtig ist. Wenn beispielsweise beide Antennen senkrecht angeordnet werden, kann die Datenrate schlechter sein als bei der Verwendung von nur einer Anten ne.

7.3.3.4 Außenwandantenne Bei Verwendung der von INSYS angebotenen Außenwandantennen ist mit dem

mitgelieferten Montagewinkel ein ausreichender Abstand zur Wand gewährleistet. Wenn die Hauptantenne senkrecht ausgerichtet ist und die Zusatzantenne im rechten Winkel dazu am selben Punkt befestigt wird, gewährleisten die Montagewinkel auch einen minimalen Abstand der Antennen zueinander am Einspeisepunkt von 10 cm.

MRX

Technische Angaben

7.3.3.5 Ma gnetfußantenne Die von INSYS angebotenen Magnetfußantennen sind besonders für eine Ver-

wendung an metallischen Oberflächen gedacht, z.B. außen an einem Schaltschrank. Für eine gute Antennenwirkung ist der metallische, reflektierende Untergrund zwingend erforderlich. Dabei sollten die beiden Antennen an einer oberen Ecke des Schaltschranks so angebracht werden, dass sich die Hauptantenne an der Oberseite des Schaltschranks befindet und die Zusatzantenne an seiner Seitenwand. Auch dabei ist der minimale Abstand am Einspeisepunkt zu beachten.

7.4 MRcard PD

Die MRcard PD ist eine Einsteckkarte zur Erweiterung der Basisvarianten um ein VDSL-Modem mit integrierter Spannungsversorgung. Die MRcard PD ist in der Basisvariante MRX DSL bereits enthalten. Bei zusätzlich eingesteckter MRcard PD werden die technischen Daten der Basisvariante MRX LAN um folgende Daten erweitert. Die MRcard PD ist in zwei Varianten erhältlich, MRcard PD-A und MRcard PD-B, die sich lediglich in den unterstützen DSL-Standards unterscheiden.

7.4.1 Technische Daten

7.4.1.1 Physikalische Merkmale Die angegebenen Daten wurden bei nominaler Eingangsspannung, unter Volllast

und einer Umgebungstemperatur von 25 °C gemessen. Die Grenzwerttoleranzen unterliegen den üblichen Schwankungen.

Physikalische Eigenschaft

Wert

Gewicht

80 g

Abmessungen (Breite x Tiefe x Höhe)

27 x 81 x 117 mm

Temperaturbereich

-25 °C … 60 °C eingeschränkt

-0 °C … 55 °C uneingeschränkt

Tab elle 15: M Rcard PD – Physikalische Eigenschaften

 Die Angaben für die Spannungsversorgung und die Eingänge finden

Sie bei den Basisvarianten.

Technische Angaben

MRX

7.4.1.2 Technologische Merkmale

Technologische Eigenschaft

Beschreibung

Unterstützte Standards MRcard PD-A

VDSL2 G.993.2 Profile 8a, 8b, 8c, 8d, 12a, 12b, 17a. 30a VDSL2 Vectoring G.993.5 ADSL G.992.1 Annex A, G.992.3. Annex A/L/M, G.992.5 Annex A und M, T1.413

Unterstützte Standards MRcard PD-B

VDSL2 G.993.2 Profile 8a, 8b, 8c, 8d, 12a, 12b, 17a. 30a VDSL2 Vectoring G.993.5 ADSL G.992.1 Annex B, G.992.3. Annex B, G.992.5 Annex B und J

Tab elle 16: M Rcard PD – Technologische Merkmale

7.4.2 Anschlüsse und Anzeige- und Bedienelemente

VDSL/ ADSL

DSL-Leitungsanschluss 1 (RJ45-Buchse)

Ab bildung 17: MRcard PD – Anschlüsse und Anzeige- und Bedienelemente Front

MRX

Technische Angaben

LED

Farbe

Funktion

aus

blinkt

Power

grün

Versorgung

1x bei Soft-Reset 3x bei Rücksetzen auf Werkseinst.

über V+1

orange

über V+2

WAN

grün

WAN-Kette

nicht aktiv

im Aufbau

aufgebaut

DSL

grün

DSLVerbindung

keine Verbin dung

im Aufbau (Handshake / Training)

aufgebaut (Showtime)

orange

Datentransfer

rot

DSL-Modem

noch nicht bereit

Info

orange

Profil

aktiv ≠

gespeichert

rot

Störung

Reset

Boot-Vorgang nicht abgeschlossen

Tab elle 17: M Rcard PD – Bedeutung der Anzeigeelemente

 Die LEDs WAN und Info sind nur bei Karten in Steckplatz #2 aktiv und

zeigen dort den Zustand für das gesamte Gerät an.

 Die hier beschriebene Funktion der Info LED entspricht der

Werkseinstellung, kann aber anders konfiguriert werden.

Bezeichnung

Bedienung

Bedeutung

Reset

Einmal kurz drücken.

Setzt die Software zurück und startet sie neu.

(Soft-Reset)

Mindestens 3 Sekunden lang drücken.

Setzt die Hardware zurück und startet sie neu.

(Hard-Reset)

Innerhalb von 2 Sekunden dreimal hintereinander kurz drücken.

Löscht alle Einstellungen und setzt das Gerät auf Werkseinstellungen zurück

Tab elle 18: M Rcard PD – Funktionsbeschreibung und Bedeutung der Bedienelemente

Technische Angaben

MRX

n/c

nicht verwendet

n/c

nicht verwendet

n/c

nicht verwendet

5 b DSL Leitungsanschluss Ader b

4 a DSL Leitungsanschluss Ader a

n/c

nicht verwendet

n/c

nicht verwendet

n/c

nicht verwendet

Ab bildung 18: MRcard PD – Belegung DSL-Buchse

 Bei Anschluss an DSL-Leitungen in Telefonnetzen wie Annex A oder

Annex B muss ein Splitter vorgeschaltet sein.

7.4.2.1 Redundante Versorgungsanschlüsse Die Beschreibung der Spannungsversorgung finden Sie bei den Basisvarianten.

7.4.2.2 Digitale Eingänge Die Beschreibung der digitalen Eingänge finden Sie bei den Basisvarianten.

7.5 MRcard SI

Die MRcard SI ist eine Einsteckkarte zur Erweiterung der Basisvarianten und beinhaltet zwei digitale Eingänge, zwei digitale Ausgänge (Umschaltrelais), einen USBAnschluss, eine serielle RS232-Schnittstelle sowie eine serielle RS485-Schnittstelle. Bei eingesteckter MRcard SI werden somit die technischen Daten der Basisvarianten um folgende Daten erweitert.

7.5.1 Technische Daten

7.5.1.1 Physikalische Merkmale Die angegebenen Daten wurden bei nominaler Eingangsspannung, unter Volllast

und einer Umgebungstemperatur von 25 °C gemessen. Die Grenzwerttoleranzen unterliegen den üblichen Schwankungen.

MRX

Technische Angaben

Physikalische Eigenschaft

Wert

Pegel Eingänge IN1 und IN2

HIGH-Pegel = 10 … 24 V LOW-Pegel = 0 … 5 V Zustand Kontakt offen: LOW

Stromaufnahme Eingang bei HIGHPotential

Max. 3 mA bei 24 V DC

Digitalausgang (Umschaltrelais), max. Schaltspannung

30 V (DC) / 42 V (AC)

Digitalausgang (Umschaltrelais), max. Strombelastung

2 A bei 30 V DC / 42 V AC resistiv

Gewicht

75 g

Abmessungen (Breite x Tiefe (ohne überstehende Anschlüsse) x Höhe)

27 x 81 x 117 mm

Temperaturbereich

-30 °C … 75 °C

Tab elle 19: M Rcard SI – Physikalische Eigenschaften

7.5.1.2 Technologische Merkmale

Technologische Eigenschaft

Beschreibung

RS232-Schnittstelle

Max. Baudrate 230.400 bit/s; HardwareHandshake RTS/CTS; Software-Handshake XON/XOFF; verschiedene Datenformate

RS485-Schnittstelle

Max. Baudrate 230.400 bit/s

USB-Schnittstelle

USB 2.0 Host; Buchse Typ A; USB-Ausgangsstrom max. 200 mA

Tab elle 20: M Rcard SI – Technologische Merkmale

Technische Angaben

MRX

7.5.2 Anschlüsse und Anzeigeelemente

USB

USB 2.0-Schnittstelle (Buchse Typ A)

RS232

Serielle RS232-Schnittstelle (D-Sub-Stecker, V.28)

RS485

Serielle RS485-Schnittstelle (EIA-485)

Ab bildung 19: MRcard SI – Anschlüsse und Anzeigeelemente Front

LED

Farbe

Funktion

aus

IN1

grün

Eingang 1

nicht aktiv (LOW)

aktiv (HIGH)

grün

Ausgang 1

nicht aktiv

aktiv

IN2

grün

Eingang 2

nicht aktiv (LOW)

aktiv (HIGH)

grün

Ausgang 2

nicht aktiv

aktiv

Tab elle 21: M Rcard SI – Bedeutung der An zeigeelemente

MRX

Technische Angaben

2,2

Digitaler Ausgang 2 – Ruhekontakt (Öffner)

2,1

Digitaler Ausgang 2 – gemeinsamer Kontakt

2,4

Digitaler Ausgang 2 – Arbeitskontakt (Schließer)

GND

Ground (Masse)

IN2

Digitaler Eingang 2

1,2

Digitaler Ausgang 1 – Ruhekontakt (Öffner)

1,1

Digitaler Ausgang 1 – gemeinsamer Kontakt

1,4

Digitaler Ausgang 1 – Arbeitskontakt (Schließer)

GND

Ground (Masse)

IN1

Digitaler Eingang 1

Ab bildung 20: MRcard SI – Anschlüsse Steckverbinder

7.5.2.1 USB -Schnittstelle Die USB-Schnittstelle wird derzeit noch nicht von der Firmware unterstützt. Die USB-Schnittstelle ist geplant als USB 2.0 Host. Es können USB-Geräte mit einer

Stromaufnahme von bis zu 200 mA angeschlossen werden.

7.5.2.2 RS232-Schnittstelle

Ring Indication

CTS

Clear To Send

RTS

Request To Send

DSR

Data Set Ready

GND

Ground

DTR

Data Terminal Ready

TXD

Transmit Data

RXD

Receive Data

DCD

Data Carrier Detect

Ab bildung 21: RS232-Schnittstelle

 Die RS232-Schnittstelle entspricht der Belegung als DTE (Data

Terminal Equipment)

Technische Angaben

MRX

7.5.2.3 RS485-Schnittstelle

Kennung

Beschreibung

COM

Common (Frame GND)

D+

Datenleitung positiv

D-

Datenleitung negativ

Tab elle 22: B eschreibung der Pin-Belegung der RS485-Schnittstelle

Die Eigenschaften der RS485-Schnittstelle werden über einen 4-poligen DIP-Schalter auf der Platine konfiguriert. Die entsprechenden Schalterstellungen sind in folgender Tabelle beschrieben.

Pos.

Funktion

Aus (Default)

Ein

Bemerkung

Terminierung

keine

aktiv

AC-/DC-Terminierung

AC-Terminierung

DC-Terminierung

DC-Terminierung: 120 Ohm zw. D+ und D-

AC-Terminierung: Kondensator (100 nF) in Reihe zu 120 Ohm

BIASWiderstand Anschluss D-

kein BIASWiderstand

BIASWiderstand aktiv

1 kOhm an GND

BIASWiderstand Anschluss D+

kein BIASWiderstand

BIASWiderstand aktiv

1 kOhm an pos. Versorgungsspannung

Tab elle 23: M Rcard SI – Konfiguration der RS485-Schnittstelle

Ab bildung 22: Prinzip-Schaltskizze der RS485-Schnittstelle

MRX

Technische Angaben

7.6 MRcard ES

Die MRcard ES ist eine Einsteckkarte zur Erweiterung der Basisvarianten um einen 4-Port-Switch. Bei eingesteckter MRcard ES werden somit die technischen Daten der Basisvarianten um folgende Daten erweitert.

7.6.1 Technische Daten

7.6.1.1 Physikalische Merkmale

Physikalische Eigenschaft

Wert

Gewicht

70 g

Abmessungen (Breite x Tiefe x Höhe)

27 x 81 x 117 mm

Temperaturbereich

-30 °C … 75 °C

Tab elle 24: M Rcard ES – Physikalische Eigenschaften

7.6.1.2 Technologische Merkmale

Technologische Eigenschaft

Beschreibung

4-Port Ethernet-Switch

10/100 Mbit/s Voll-/Halbduplex Autosense; Automatische Erkennung der Verdrahtung „Crossover” oder „Patch“.

Isolationsspannung

1,5 kV

Tab elle 25: M Rcard ES – Technologische Merkmale

Technische Angaben

MRX

7.6.2 Anschlüsse und Anzeigeelemente

ETH 1

Ethernet-Port 1 (RJ45, 10/100 BT)

ETH 2

Ethernet-Port 3 (RJ45, 10/100 BT)

ETH 3

Ethernet-Port 4 (RJ45, 10/100 BT)

ETH 4

Ethernet-Port 5 (RJ45, 10/100 BT)

Ab bildung 23: MRcard ES – Anschlüsse und Anzeigeelemente Front

Jeder Switch-Port verfügt über eine grüne und eine gelbe LED.

LED

Farbe

Funktion

aus

blitzt

blinkt

Switch ETH 1-4

grün

Link / Activity

nicht verbunden

Datenverkehr

verbunden

gelb

Datenrate

10 Mbit/s

100 Mbit/s

Tab elle 26: M Rcard ES – Bedeutung der Anzeigeelemente

7.7 MRcard PLS

Die MRcard PLS ist eine Einsteckkarte zur Erweiterung der Basisvarianten um ein LTE Mobilfunk-Modem mit serieller RS232-Schnittstelle, zwei digitalen Eingängen, einem digitalen Ausgang und integrierter Spannungsversorgung. Die MRcard PLS ist in zwei Varianten verfügbar, MRcard PLS und MRcard PLS-US. Die US-Variante unterscheidet sich von der Basisvariante durch die Unterstützung der Frequenzbänder für Nordamerika und eine FCC-Zulassung. Bei zusätzlich eingesteckter MRcard PLS werden die technischen Daten der Basisvarianten um folgende Daten erweitert.

MRX

Technische Angaben

7.7.1 Technische Daten

7.7.1.1 Physikalische Merkmale Die angegebenen Daten wurden bei nominaler Eingangsspannung, unter Volllast

und einer Umgebungstemperatur von 25 °C gemessen. Die Grenzwerttoleranzen unterliegen den üblichen Schwankungen.

Physikalische Eigenschaft

Wert

Leistungsaufnahme

Typ. 2,5 W, max. 5 W

Pegel Eingang IN1

HIGH-Pegel = 2 … 24 V LOW-Pegel = 0 … 1 V Zustand Kontakt offen: HIGH

Stromaufnahme Eingang IN1 bei LOWPotential

Typ. 0,1 mA bei Verbinden mit GND

Pegel Eingang IN2

HIGH-Pegel = 10 … 24 V LOW-Pegel = 0 … 5 V Zustand Kontakt offen: LOW

Stromaufnahme Eingang IN2 bei HIGHPotential

Max. 3 mA bei 24 V DC

Digitalausgang (Open Collector), max. Belastung

24 V (DC), 100 mA

Max. Spannungsabfall des Ausgangs im Zustand EIN

< 1 V (DC) bei 100 mA Last

Ausgangsleistung Mobilfunkteil EGSM 850/900 Class 4 GSM 1800/1900 Class 1 GSM 900 Class E2 GSM 1800 Class E2 GSM 850/900 8-PSK Class E2 GSM 1800/1900 8-PSK Class E2 UMTS 900/1800/2100 Class 3 UMTS 1900, WCDMA FDD BdII Class 3 UMTS AWS, WCDMA FDD BdIV Class 3 UMTS 850, WCDMA FDD BdV Class 3 LTE 800/900/1800/2100/2600 Class 3 LTE 700/850/1900, AWS Class 3

+33 dBm ±2 dB +30 dBm ±2 dB +27 dBm ±3 dB +26 dBm +3/-4 dB +27 dBm ±3 dB +26 dBm +3/-4 dB +24 dBm +1/-3 dB +24 dBm +1/-3 dB +24 dBm +1/-3 dB +24 dBm +1/-3 dB +23 dBm ±2 dB +23 dBm ±2 dB

Gewicht

95 g

Abmessungen (Breite x Tiefe (ohne überstehende Anschlüsse) x Höhe)

27 x 81 x 117 mm

Temperaturbereich

-30 °C … 75 °C eingeschränkt

-30 °C … 70 °C uneingeschränkt

Tab elle 27: M Rcard PLS – Physikalische Eigenschaften

Technische Angaben

MRX

 Die Angaben für die Spannungsversorgung finden Sie bei den

Basisvarianten.

7.7.1.2 Technologische Merkmale

Technologische Eigenschaft

Beschreibung

GSM/GPRS-Frequenzen (2G)

900, 1800 MHz 850, 900, 1800, 1900 MHz (US)

UMTS/HSPA-Frequenzen (3G)

900, 1800, 2100 MHz 850, 1700/2100 (AWS), 1900 MHz (Variante US)

LTE-Frequenzen (4G)

800, 900, 1800, 2100, 2600 MHz 700, 850, 1700/2100 (AWS), 1900 MHz (Variante US)

SIM-Kartenleser

Unterstützung für 1,8 V- und 3,0 V-SIM-Karten Format: Mini-SIM (2FF), arretiert Zugänglich unter der Abdeckung auf der Geräteoberseite

SMS

Versand / Empfang

GPRS

GPRS Multislot Class 12, Coding scheme 1 bis 4, PBCCH, Mobile Station Class B

EDGE (EGPRS)

EDGE Multislot Class 12, Modulation and Coding Scheme MCS 1-9

HSPA

Uplink bis 5,76 Mbit/s / Downlink bis 42 Mbit/s

UE CAT. 14, 24 supported Compressed mode (3GPP TS25.212) Rx Diversity

LTE

Uplink bis 50 Mbit/s / Downlink bis 100 Mbit/s UE CAT.3, MIMO in downlink direction

Tab elle 28: M Rcard PLS – Technologische Merkmale

 Bitte prüfen Sie, welche LTE-Frequenzen im geplanten Einsatzgebiet

verfügbar sind. Die oben genannten Frequenzen werden aktuell in Europa, dem Mittleren Osten, Afrika sowie teilweise im Asien-PazifikRaum und Südamerika genutzt. Die Frequenzen der US-Variante in Nordamerika.

 Die verfügbaren Datenraten sind abhängig von den Empfangs-

bedingungen, der Verwendung von MIMO/Rx Diversity (siehe Seite

34) und der Unterstützung durch den jeweiligen Provider (Vertragsumfang und Netzauslastung).

MRX

Technische Angaben

7.7.2 Anschlüsse und Anzeige- und Bedienelemente

RS232

Serielle RS232-Schnittstelle (D-Sub-Stecker, V.28) LTE/4G 1

(Primäre) Mobilfunkantenne 1 (SMA-Buchse)

LTE/4G 2

(Sekundäre) Mobilfunkantenne 2 für Diversity/MIMO (SMA-Buchse)

Ab bildung 24: MRcard PLS – Anschlüsse u nd Anzeige- und Bedienelemente Front

 Der primäre Antennenanschluss 1 ist der Haupt-Antennenanschluss

LED

Farbe

Funktion

aus

blinkt

Power

grün

Versorgung

nicht vorhand en

1x bei Soft-Reset 3x bei Rücksetzen auf Werkseinst.

vorhanden

WAN

grün

WAN-Kette

nicht aktiv

im Aufbau

aufgebaut

Signal

grün

Signal

kein Signal o. ausgebucht

eingebucht (Feldstärke siehe Tabelle 13)

orange

PDP-Kontext aufgebaut

Info

orange

Profil

aktiv ≠

gespeichert

rot

Störung

Reset

Boot-Vorgang nicht abgeschlossen

Tab elle 29: M Rcard PLS – Bedeutung der Anzeigeelemente

Technische Angaben

MRX

 Die LEDs WAN und Info sind nur bei Karten in Steckplatz #2 aktiv und

zeigen dort den Zustand für das gesamte Gerät an.

 Die hier beschriebene Funktion der Info LED entspricht der

Werkseinstellung, kann aber anders konfiguriert werden.

Blinktakt LED Signal

Qualität des Signals

900 ms an, 100 ms aus

sehr gut

200 ms an, 200 ms aus

gut

100 ms an, 900 ms aus

schlecht

aus

kein Signal oder ausgebucht

Tab elle 30: B linkcode der Signal LED

Bezeichnung

Bedienung

Bedeutung

Reset

Einmal kurz drücken.

Setzt die Software zurück und startet sie neu.

(Soft-Reset)

Mindestens 3 Sekunden lang drücken.

Setzt die Hardware zurück und startet sie neu.

(Hard-Reset)

Innerhalb von 2 Sekunden dreimal hintereinander kurz drücken.

Löscht alle Einstellungen und setzt das Gerät auf Werkseinstellungen zurück

SIM

SIM-Kartenhalter einschieben bzw. Drücken mit spitzem Gegenstand zum Auswerfen

SIM-Kartenhalter

Tab elle 31: M Rcard PLS – Funktionsbeschreibung und Bedeutung der Bedienelemente

IN2

Digitaler Eingang 2

IN1

Digitaler Eingang 1

GND

Ground (Masse)

OUT

Digitaler Ausgang (Open Collector)

VIN

Spannungsversorgung, positiver Anschluss

Ab bildung 25: MRcard PLS – Anschlüsse Steckverbinder

 Der Steckplatz für die SIM-Karte befindet sich unter der

gekennzeichneten Abdeckung auf der Oberseite des Geräts.

MRX

Technische Angaben

7.7.2.1 RS232-Schnittstelle

Ring Indication

CTS

Clear To Send

RTS

Request To Send

DSR

Data Set Ready

GND

Ground

DTR

Data Terminal Ready

TXD

Transmit Data

RXD

Receive Data

DCD

Data Carrier Detect

Ab bildung 26: RS232-Schnittstelle

 Die RS232-Schnittstelle entspricht der Belegung als DTE (Data

Terminal Equipment)

7.7.2.2 Spannungsversorgung Die Beschreibung der Spannungsversorgung finden Sie bei den Basisvarianten.

7.7.2.3 Digitale Eingänge Die Beschreibung der digitalen Eingänge finden Sie bei den Basisvarianten.

7.7.2.4 Digitaler Ausgang Der Router verfügt über einen digitalen Ausgang, der als Open-Collector-Ausgang

ausgeführt ist. Einzelheiten dazu finden Sie in Tabelle 27.

7.7.3 Antennen für MIMO / Rx Diversity

Informationen zu Antennen für MIMO / Rx Diversity finden Sie im Abschnitt MRcard PL auf Seite 34.

7.8 MRcard IO

Die MRcard IO ist eine Einsteckkarte zur Erweiterung der Basisvarianten und beinhaltet vier digitale Eingänge, vier digitale Ausgänge (Schließer-Relais), drei analoge Eingänge sowie einen analogen Ausgang. Bei eingesteckter MRcard IO werden somit die technischen Daten der Basisvarianten um folgende Daten erweitert.

7.8.1 Technische Daten

7.8.1.1 Physikalische Merkmale Die angegebenen Daten wurden bei nominaler Eingangsspannung, unter Volllast

und einer Umgebungstemperatur von 25 °C gemessen. Die Grenzwerttoleranzen unterliegen den üblichen Schwankungen.

Technische Angaben

MRX

Physikalische Eigenschaft

Wert

Pegel Eingänge

HIGH-Pegel = 12 … 24 V LOW-Pegel = 0 … 5 V

Stromaufnahme Eingang bei HIGHPotential

Max. 2 mA bei 24 V DC

Digitalausgang (Relais), max. Schaltspannung

30 V (DC) / 42 V (AC)

Digitalausgang (Relais), max. Strombelastung

3 A bei 30 V DC / 42 V AC resistiv Summe aller Ausgänge max. 5 A

Gewicht

95 g

Abmessungen (Breite x Tiefe (ohne überstehende Anschlüsse) x Höhe)

27 x 81 x 117 mm

Temperaturbereich

-30 °C … 75 °C

Tab elle 32: M Rcard IO – Physikalische Eigenschaften

7.8.1.2 Technologische Merkmale

Technologische Eigenschaft

Beschreibung

Analogeingänge

Genauigkeit Auflösung Eingangswiderstand Spannungsbereich Schleifenwiderstand Strombereich

0 … 20 mA oder 0 … 10 V umschaltbar per SW galvanisch voneinander getrennt ±0,3% plus ±100 ppm/K Temperaturgang 16 Bit

>100 kΩ <100 Ohm

Analogausgang

Auflösung Genauigkeit

0 … 20 mA oder 0 … 10 V umschaltbar per SW Stromausgang mit aktiver Stromquelle, RL max. 250 Ω Spannungsausgang mit aktiver Spannungsquelle, RL min. 5 kΩ galvanisch getrennt vom Rest des Systems Kurschluss- und Leerlauffest 12 Bit ±0,3% plus ±100 ppm/K Temperaturgang

Digitaleingänge

Eingangswiderstand

HIGH-aktiv galvanisch getrennt vom Rest des Systems 16 kΩ

Digitalausgänge

Relais (Schließer)

Tab elle 33: M Rcard IO – Technologische Merkmale

MRX

Technische Angaben

7.8.2 Anschlüsse und Anzeigeelemente

AI 1

Analogeingang 1

AI 2

Analogeingang 2

AI 3

Analogeingang 3

AO 1

Analogausgang 1

Ab bildung 27: MRcard IO – An schlüsse und Anzeigeelemente Front

LED

Farbe

Funktion

aus

DIO

grün

Digitale Ein-/Ausgänge

keine Änderung blinkt bei DI-Änderung

gelb

blinkt bei DO-Änderung

AI1

grün

Analoger Eingang 1

nicht konfiguriert

Normalbereich

gelb

< 100 mV / < 4 mA

rot

Bereichsüberschreitung

AI2

grün

Analoger Eingang 2

nicht konfiguriert

Normalbereich

gelb

< 100 mV / < 4 mA

rot

Bereichsüberschreitung

AI3

grün

Analoger Eingang 2

nicht konfiguriert

Normalbereich

gelb

< 100 mV / < 4 mA

rot

Bereichsüberschreitung

Tab elle 34: M Rcard IO – Bedeutung der Anzeigeelemente

Technische Angaben

MRX

COM

Digitaler Eingang – gemeinsamer Kontakt

DI4

Digitaler Eingang 4

DI3

Digitaler Eingang 3

DI2

Digitaler Eingang 2

DI1

Digitaler Eingang 1

DO4

Digitaler Ausgang 4 – Arbeitskontakt (Schließer)

DO3

Digitaler Ausgang 3 – Arbeitskontakt (Schließer)

COM

Digitaler Ausgang – gemeinsamer Kontakt

DO2

Digitaler Ausgang 2 – Arbeitskontakt (Schließer)

DO1

Digitaler Ausgang 1 – Arbeitskontakt (Schließer)

Ab bildung 28: MRcard IO – An schlüsse Steckverbinder

7.8.2.1 An alogeingänge

Kennung

Beschreibung

Spannungseingang (0-10 V)

COM

Common – gemeinsamer Kontakt

Stromeingang (0-20 mA)

Tab elle 35: B eschreibung der Pin-Belegung der Analogeingänge

 Die Analogeingänge dürfen je nach ihrer Konfiguration nur mit V oder I

beschaltet werden, niemals gleichzeitig! Stimmen Konfiguration und Beschaltung nicht überein, führt dies zu falschen Werten.

7.8.2.2 An alogausgänge

Kennung

Beschreibung

Analogsignal – positiver Kontakt

Analogsignal – negativer Kontakt

Tab elle 36: B eschreibung der Pin-Belegung der Analogausgänge

MRX

Montage von MRcards

8 Montage von MRcards

Der Industrierouter MRX ist in verschiedenen Basisvarianten erhältlich und ermöglicht eine flexible Erweiterung dieser Basisvarianten mit den zusätzlich erhältlichen MRcards. Gehen Sie für den Ausbau bzw. Einbau einer MRcard wie folgt vor.

Vorsicht!

Der MRX und die MRcards enthalten elektrostatisch gefährdete Bauteile. Elektrostatische Entladungen können diese Bauteile beschädigen!

Beschädigung der Bauteile.

Beachten Sie die allgemeinen Vorsichtsmaßnahmen für den Umgang mit elektrostatisch empfindlichen Bauteilen.

• Montieren Sie die Karten nur bei abgetrennter Spannungsversorgung.

Warten Sie dazu mindestens 30 Sekunden nach Trennen der Spannungsversorgung.

• Arbeiten Sie dabei nur auf einer ESD-gerechten Arbeitsoberfläche, die mit

dem Erdpotential verbunden ist.

• Tragen Sie ESD-gerechte Schuhe und Kleidung.

• Tragen Sie ein Erdungsband am Handgelenk, das mit dem Erdpotential

verbunden ist.

• Entnehmen Sie die MRcards direkt aus der ESD-Schutzverpackung und

legen Sie ausgebaute MRcards direkt wieder in die ESD-Schutzverpackung zurück.

Vorsicht!

In das Gehäuse eindringende Gegenstände können das Produkt beschädigen!

Beschädigung des Produkts.

Achten Sie bei der Handhabung von Werkzeugen zum Entnehmen der MRcards, wie Schraubendrehern oder Kugelschreibern, darauf, dass Sie damit nicht in das Geräteinnere eindringen, um eine Beschädigung des Produkts zu vermeiden.

Verschließen Sie nach der Demontage einer MRcard das Gehäuse wieder mit einer Blind-Frontabdeckung und, wenn erforderlich, einer Klemmenabdeckung

Montage von MRcards

MRX

8.1 Positionen und Kombinationen von MRcards

Die Steckplätze im MRX werden von links aus gesehen mit #1-#3 (MRX3) bzw. #1#5 (MRX5) durchgezählt. Diese Nummerierung findet sich auch auf der Grundplatine wieder, die sichtbar ist, wenn einzelne MRcards oder Frontabdeckungen entfernt sind.

8.1.1 Steckplatz für 4+1-Port-Switch

Sowohl beim MRX3 mit drei Steckplätzen als auch beim MRX5 mit fünf Steckplätzen ist der von vorne gesehene linke Steckplatz (#1) immer für die Grundkarte mit integriertem 4+1-Port-Switch vorgesehen. Diese Einsteckkarte ist für den Betrieb des MRX notwendig und kann nur in diesen Steckplatz eingesetzt werden; es kann auch keine andere MRcard in diesen Steckplatz eingesetzt werden. Entfernen Sie daher diese Einsteckkarte nicht.

Ab bildung 29: Steckplatz für 4+1-Port-Switch

MRX

Montage von MRcards

8.1.2 Steckplatz für Spannungsversorgung

Zur Spannungsversorgung muss jeder MRX mit mindestens einer MRcard PM oder MRcard PL im zweiten Steckplatz von links (#2) ausgestattet sein, die auch in den Basisvarianten enthalten sind. Wird eine Basisvariante, die mit einer MRcard PM ausgestattet ist, um eine MRcard PL erweitert, kann die MRcard PM durch die MRcard PL ersetzt werden, wenn nicht die zusätzlichen beiden Versorgungsanschlüsse aus Redundanzgründen erforderlich sind.

Ab bildung 30: Steckplatz für Spannungsversorgung

Montage von MRcards

MRX

8.1.3 Steckplätze für Erweiterungen

Für den MRX3 kann jede weitere MRcard in den dritten Steckplatz (#3) eingesetzt werden.

Für den MRX5 ist jede beliebige Kombination von MRcards in den weiteren Steckplätzen (#3-#5) möglich. Es dürfen aber nicht mehr als zwei Mobilfunkkarten, wie die MRcard PL, montiert werden.

Ab bildung 31: Steckplätze für Erweiterungen

MRX

Montage von MRcards

8.2 Demontage einer MRcard

So demontieren Sie eine MRcard bzw. eine Frontabdeckung:

 Sie benötigen einen gewöhnlichen Kugelschreiber.  Die Stecker sind abgesteckt.  Der MRX ist nicht mit der Stromversorgung verbunden.

1. Setzen Sie den Kugelschreiber wie in folgender Abbildung gezeigt

senkrecht von oben in die Rastaussparung ein (roter Pfeil) und drücken Sie ihn leicht nach unten, um die MRcard oder Frontabdeckung zu entriegeln. Wiederholen Sie den Vorgang an der Unterseite.

Ab bildung 32: MRcard – Demontage

2. Ziehen Sie die MRcard oder Frontabdeckung nach vorne heraus und

bewahren Sie sie auf.

 Die MRcard oder Frontabdeckung ist damit entfernt.

Montage von MRcards

MRX

8.3 Montage einer MRcard

So montieren Sie eine MRcard bzw. eine Frontabdeckung:

 Die Stecker sind abgesteckt.  Der MRX ist nicht mit der Stromversorgung verbunden.

1. Legen Sie den MRX mit der Rückseite auf die Arbeitsoberfläche.

2. Führen Sie die Karte mit der Platine in den Führungen bzw. die

Frontabdeckung von oben in den Steckplatz ein.

3. Drücken Sie sie auf beiden Seiten leicht von oben nach unten (rote

Pfeile) bis beide Rastnasen merkbar einrasten. Ein leichtes Drücken auf beide Seiten des Gehäuses (grüne Pfeile) erleichtert das Einrasten.

Ab bildung 33: MRcard – Montage

 Die MRcard oder Frontabdeckung ist damit eingesetzt.

MRX

Montage von MRcards

8.4 Demontage einer Klemmenabdeckung

Je nach einzusetzender MRcard kann es erforderlich sein, eine oder zwei Klemmenabdeckungen an der Oberseite des MRX zu entfernen, um eine Öffnung für den Klemmstecker an die MRcard zu schaffen.

So demontieren Sie eine Klemmenabdeckung:

 Sie benötigen einen Schlitzschraubendreher (max. 3,5 mm Breite).  Die Stecker sind abgesteckt.  Der MRX ist nicht mit der Stromversorgung verbunden.

1. Setzen Sie den Schraubendreher wie in folgender Abbildung gezeigt

von oben zwischen den Steg in der Mitte und die entsprechende Abdeckung ein (roter Pfeil) und bewegen Sie ihn unter leichten Druck um ca. 45° nach vorne bzw. hinten (grüner Pfeil), um die entsprechende Klemmenabdeckung herauszuhebeln.

Ab bildung 34: Klemmenabdeckung – Demontage

2. Nehmen Sie die Klemmenabdeckung ab und bewahren Sie sie auf.

 Die Klemmenabdeckung ist damit entfernt.

Montage von MRcards

MRX

8.5 Montage einer Klemmenabdeckung

Wenn Sie eine MRcard mit Klemmstecker entfernt oder gegen eine ohne Klemmstecker getauscht haben, müssen Sie die Steckerleistenabdeckung(en) an der Oberseite des MRX wieder einsetzen, um die Integrität des Gehäuses wiederherzustellen.

So montieren Sie eine Klemmenabdeckung:

 Die Stecker sind abgesteckt.  Der MRX ist nicht mit der Stromversorgung verbunden.

1. Setzen Sie die Klemmenabdeckung auf die zu verschließende Öffnung

von oben auf und drücken Sie sie leicht nach unten (grüner Pfeil) bis sie merkbar einrastet.

 Unterschiedliche Stege auf der Unterseite verhindern, dass eine

verkehrt herum aufgesetzte Abdeckung einrasten kann.

Ab bildung 35: Klemmenabdeckung – Montage

 Die Klemmenabdeckung ist damit eingesetzt.

MRX

Montage von MRcards

8.6 Geräteaufkleber

Die Geräte der Industrierouter-Serie MRX verfügen in ihren Basisvarianten über einen Geräteaufkleber auf einer Seitenfläche, der verschiedene Angaben erhält, welche das vorliegende Gerät genau spezifizieren und auch gesetzliche Anforderungen erfüllen. Wird eine Basisvariante um eine oder mehrere MRcards erweitert, ist auch dieser Geräteaufkleber entsprechend zu modifizieren. Dazu ist auf dem Aufkleber für jeden freien Steckplatz ein Feld vorgesehen, auf das der mit der MRcard gelieferte Aufkleber (siehe Abbildung 37) geklebt werden kann.

Ab bildung 36: Beispiel für Geräteaufkleber MRX

Weiterhin kann es nach dem Einbau einer MRcard erforderlich sein, die Felder für die CE-Kennzeichnung und die FCC-Zulassung zu modifizieren. Befolgen Sie dazu einfach die Anweisungen auf der mit der MRcard gelieferten Aufkleber-Beilage.

Ab bildung 37: Beispiel für Aufkleber-Beilage einer MRcard

Montage

MRX

9 Montage

Dieser Abschnitt erklärt, wie Sie den MRX auf einer Hutschiene montieren, die Spannungsversorgung anklemmen und wie Sie ihn wieder demontieren können.

Beachten Sie dazu unbedingt die Anweisungen im Abschnitt „Sicherheit“ dieses

Handbuchs, insbesondere die „Sicherheitshinweise zur elektrischen Installation“.

Vorsicht!

Nä sse und Flüssigkeiten aus der Umgebung können ins Innere des Geräts gelangen!

Brandgefahr und Beschädigung des Produkts.

Das Gerät darf nicht in nassen oder feuchten Umgebungen oder direkt in der Nähe von Gewässern eingesetzt werden. Installieren Sie das Gerät an einem trockenen, vor Spritzwasser geschützten Ort. Schalten Sie die Spannung ab, bevor Sie Arbeiten an einem Gerät durchführen, das mit Feuchtigkeit in Berührung kam.

Vorsicht!

Gerätezerstörung durch falsche Spannungsquelle!

Wenn das Gerät mit einer Spannungsquelle betrieben wird, die eine größere Spannung als die zulässige Betriebsspannung liefert, wird es zerstört.

Sorgen Sie für eine geeignete Spannungsversorgung. Den richtigen Spannungsbereich finden Sie im Abschnitt Technische Angaben.

Ab bildung 38: MRX – Abmessungen

MRX

Montage

Gerät auf Hutschiene montieren

So montieren Sie den Router auf einer DIN-Hutschiene:

1. Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der

Hutschiene an. An der oberen Hutschienennut befinden sich zwei Rasthaken. Haken Sie diese beim Ansetzen hinter der Oberkante der Hutschiene ein.

(Abbildung ähnlich)

2. Klappen Sie das Gerät senkrecht zur Hutschiene nach unten, bis der

untere, bewegliche Rasthaken unten in der Hutschiene einrastet.

(Abbildung ähnlich)

 Der Router ist nun fertig montiert.

Montage

MRX

Spannungsversorgung anklemmen

 Das Gerät ist bereits auf der Hutschiene montiert.  Die Spannungsversorgung steht bereit und ist abgeschaltet.

1. Ziehen Sie die Steckklemme von der für die Spannungsversorgung

zuständigen MRcard ab.

2. Klemmen Sie das Massekabel der Spannungsversorgung an der

Klemme „GND“ der Steckklemme an.

3. Klemmen Sie den Pluspol der Spannungsversorgung an der Klemme

„V+1“ der Steckklemme an.

4. Stecken Sie die Steckklemme an der Klemmenleiste der für die

Spannungsversorgung zuständige MRcard an.

 Der Router ist nun mit der Spannungsversorgung verbunden.

Spannungsversorgung trennen

 Das Gerät ist auf der Hutschiene montiert.  Die Spannungsversorgung ist angeschlossen und abgeschaltet.

1. Ziehen Sie die Steckklemme von der für die Spannungsversorgung

zuständigen MRcard ab.

 Der Router ist von der Spannungsversorgung getrennt.

MRX

Montage

Gerät von Hutschiene demontieren

So demontieren Sie den Router von einer DIN-Hutschiene in einem

Schaltschrank:

 Sie benötigen einen kleinen Schlitzschraubendreher (max. 3,5 mm Breite).  Die Spannungsversorgung des Schaltschranks ist abgestellt und gegen

versehentliches Wiedereinschalten gesichert.

 Alle Steckklemmen am Gerät sind abgesteckt.

1. Führen Sie den Schlitzschraubendreher wie in der folgenden

Abbildung gezeigt in die Aussparung unten im Hutschienenclip ein.

(Abbildung ähnlich)

2. Bewegen Sie den Schlitzschraubendreher wie in der folgenden

Abbildung gezeigt zum Gerät hin.

(Abbildung ähnlich)

Montage

MRX

 Die Kunststofffeder mit dem unteren Rasthaken wird

auseinandergezogen.

3. Während Sie die Kunststofffeder mit dem unteren Rasthaken

gespannt halten, klappen Sie das Gerät von der Hutschiene weg.

4. Haken Sie das Gerät aus und nehmen Sie es senkrecht zur Hutschiene

ab.

 Der Router ist nun demontiert.

MRX

Inbetriebnahme

10 Inbetriebnahme

Dieses Kapitel erklärt, wie Sie den MRX in Betrieb nehmen; d.h. mit einem PC verbinden und zur Konfiguration vorbereiten.

SIM-Karte einsetzen (nur MRX LTE oder MRX LAN mit MRcard PL).

So setzen Sie die SIM-Karte ein.

 Die Stromversorgung des Geräts ist abgestellt.  Sie benötigen eine funktionierende Mini-SIM-Karte Ihres

Mobilfunkproviders.

 Sie benötigen die dazugehörige PIN.

 Sie benötigen einen spitzen Gegenstand zum Betätigen des SIM-Karten-

Auswurfknopfs, z.B. einen Schraubendreher mit maximal 1,5 mm Klingenbreite.

1. Drücken Sie mit dem spitzen Gegenstand den SIM-Karten-

Auswurfknopf.

 Der SIM-Kartenhalter wird ein Stück weit aus dem Gehäuse

geschoben.

2. Entnehmen Sie den SIM-Kartenhalter.

3. Setzen Sie Ihre SIM-Karte in den Halter ein.

 Die SIM-Karte passt nur in einer Position korrekt in den SIM-

Kartenhalter. Achten Sie darauf, dass die SIM-Karte nicht über den Halter hinaus ragt.

4. Setzen Sie den SIM-Kartenhalter zusammen mit der SIM-Karte, die

Kontakte der SIM-Karte nach rechts zeigend, wieder ein.

5. Drücken Sie mit dem Finger den SIM-Kartenhalter mit der

eingesetzten SIM-Karte vorsichtig in das Gehäuse, bis der Halter einrastet.

6. Schalten Sie die Stromversorgung wieder ein.

Inbetriebnahme

MRX

Anschließen einer Mobilfunkantenne (nur MRX LTE oder MRX LAN mit MRcard

PL)

So verbinden Sie den MRX mit einer Mobilfunkantenne.

 Die Stromversorgung des Geräts ist abgestellt.  Sie benötigen eine passende Mobilfunkantenne (bei INSYS icom erhältlich).

 Achten Sie bei Auswahl und Montage der Antenne darauf, dass die

CE-Konformität eingehalten wird.

1. Schließen Sie die Mobilfunkantenne an die Antennenbuchse #1 an.

 Damit ist die Mobilfunkantenne angeschlossen.

 Die Verwendung einer zweiten Antenne ermöglicht höhere Datenraten

sofern der Provider dies unterstützt.

Anschließen eines PC

So verbinden Sie den MRX über ein Netzwerkkabel mit einem PC.

 Die Stromversorgung des Geräts ist abgestellt.  Sie benötigen ein Cat 5 Netzwerk-Patchkabel.  Sie benötigen eine Netzwerkkarte am PC.

1. Suchen Sie die RJ-45-Buchse der Netzwerkkarte am PC.

2. Stecken Sie das eine Ende des Netzwerkkabels in die RJ-45-Buchse

am PC und das andere Ende in die Buchse ETH 1 im linken Steckplatz des MRX.

 Damit ist der MRX am PC angeschlossen.

Den MRX konfigurieren

 Das Gerät ist an den PC angeschlossen.  Die Spannungsversorgung des Geräts ist eingeschaltet und das Gerät ist

betriebsbereit (Info LED leuchtet nicht mehr rot).

 Sie haben die nötigen Zugriffsrechte, die IP-Adresse der Netzwerkkarte zu

verändern, an die der MRX angeschlossen ist.

1. Stellen Sie sicher, dass am PC der DHCP-Client aktiviert ist (IP-

Adresse automatisch beziehen).

 Der integrierte DHCP Server des MRX weist Ihrer Netzwerkkarte dann

beim Anstecken eine Adresse aus dem passenden Adressbereich zu.

MRX

Inbetriebnahme

➢

Alternativ können Sie auch die IP-Adresse der Netzwerkkarte, an die das Gerät angeschlossen ist, auf eine Adresse die mit 192.168.1. beginnt, ändern. Verwenden Sie dabei nicht die Adresse 192.168.1.1. Das ist die ab Werk eingestellte IP-Adresse des Geräts. Verwenden Sie z.B. 192.168.1.2. als IP-Adresse für die Netzwerkkarte in Ihrem PC.

2. Öffnen Sie einen Webbrowser und geben Sie die URL

„http://192.168.1.1“ ein.

 Der Webbrowser lädt die Startseite des MRX.

➢

Falls Sie im Browserfenster die Meldung sehen, dass die Seite mit der Adresse nicht gefunden werden kann: Prüfen Sie, ob das Gerät mit Spannung versorgt ist. Falls ja, ist vermutlich die falsche IP-Adresse im Gerät eingestellt. Drücken Sie dafür dreimal innerhalb von 2 Sekunden auf den Reset-Taster und wiederholen Sie diese Anleitung ab Schritt 2.

 Sie werden durch einen Dialog zur Authentifizierung mit

Benutzernamen und Passwort aufgefordert.

3. Geben Sie als Benutzernamen „insys“ und als Passwort „icom“ ein.

 Benutzername und Passwort sind als Werkeinstellung gesetzt.

Funktioniert die Anmeldung am Web-Interface mit diesen Daten nicht, setzen Sie das Gerät einfach auf die Werkseinstellungen zurück. Drücken Sie dafür dreimal innerhalb von 2 Sekunden auf den ResetTaster und wiederholen Sie diese Anleitung ab Schritt 2.

 Sie sehen die Startseite des Web-Interface.  Der MRX ist erfolgreich installiert und bereit zur Konfiguration.

 Aus Sicherheitsgründen wird die Sitzung nach 15 Minuten Untätigkeit

(Standardeinstellung) geschlossen und Sie müssen sich erneut anmelden.

Bedienprinzip

MRX

11 Bedienprinzip

Dieses Kapitel erklärt Ihnen, wie Sie bei Bedienung und Konfiguration des Routers vorgehen.

Konfiguration und Bedienung sind dabei auf verschiedene Arten möglich:

• Über eine web-basierte Schnittstelle (Web-Interface). Das Web-Interface

selbst wird mit Hilfe eines Webbrowsers angezeigt und bedient. Die Bedienung über das Web-Interface sowie der Zugang über das HTTPSProtokoll sind im Folgenden beschrieben.

• Über eine Kommandozeile (Command Line Interface, CLI). Konfiguration und

Bedienung über die Kommandozeile sind in der Online-Hilfe des Routers detailliert beschrieben.

• Über eine Konfigurationsdatei (binär oder ASCII). Konfiguration und

Bedienung über eine Konfigurationsdatei sind in der Online-Hilfe des Routers detailliert beschrieben.

Bei allen Arten der Konfiguration werden Profile verwendet. Die grundsätzliche Handhabung dieser Profile ist am Ende dieses Abschnitts beschrieben.

11.1 Bedienung über das Web-Interface

Das Web-Interface ermöglicht eine komfortable Konfiguration mit Hilfe eines Web-Browsers. Über das Web-Interface ist es möglich, alle Funktionen zu konfigurieren. Die Bedienung ist weitgehend selbsterklärend. Das WebInterface bietet zusätzlich eine Inline-Hilfe, in der die Bedeutung möglicher Einstellungen erklärt ist. Die Inline-Hilfe wird angezeigt, indem in der Titelleiste

neben der Sprachauswahl die Schaltfläche (Hilfetexte einblenden) gewählt wird. Für weitergehende Erklärungen ist eine Online-Hilfe verfügbar, die über Links aus der Inline-Hilfe heraus aufgerufen wird.

 Wir empfehlen bei den ersten Konfigurationsvorgängen unbedingt, die

Inline-Hilfe zu aktivieren, um eine schnelle und fehlerfreie Konfiguration zu ermöglichen. Wird die Inline-Hilfe während der Konfiguration eingeblendet, gehen alle auf dieser Seite vorgenommen Änderungen verloren, wenn sie nicht vorher gespeichert werden.

MRX

Bedienprinzip

Zugriff auf das Web-Interface

Hier erfahren Sie, wie Sie prinzipiell vorgehen, um auf das Web-Interface

zuzugreifen.

 Das Gerät ist betriebsbereit und Sie haben darauf Zugriff (siehe Abschnitt

Inbetriebnahme).

1. Starten Sie den Web-Browser und geben Sie die IP-Adresse in die

Adresszeile ein.

 Die ab Werk voreingestellte IP-Adresse ist 192.168.1.1.

 Ein Anmeldebildschirm zur Authentifizierung erscheint und fordert Sie

auf, Benutzernamen und Passwort einzugeben.

 Aus Sicherheitsgründen wird die Sitzung nach 10 Minuten Untätigkeit

geschlossen und Sie müssen sich erneut anmelden.

2. Geben Sie Benutzernamen und Passwort ein und klicken Sie danach

auf OK.

 Die Werkseinstellung des Web-Interface sind wie folgt:

der Benutzername ist „insys“, das Passwort ist „icom“.

 Die Startseite des Web-Interface wird angezeigt.

3. Wählen Sie über das Menü links den Menüpunkt aus, in dem Sie

Einstellungen vornehmen möchten.

4. Nehmen Sie die gewünschten Einstellungen vor.

5. Klicken Sie abschließend auf die Schaltfläche OK auf der jeweiligen

Konfigurationsseite, um die Einstellungen im Profil zu speichern.

 Beachten Sie die Informationen im Abschnitt zu den Profilen zur

Wirksamkeit der vorgenommenen Konfigurationen.

Sprachauswahl im Web-Interface

Hier erfahren Sie, wie Sie die Sprache im Web-Interface ändern können.

 Das Gerät ist betriebsbereit und Sie haben Zugriff auf das Web-Interface.

1. Wählen Sie in der Titelleiste die Schaltfläche für Deutsch oder

für Englisch.

 Danach erscheint das Web-Interface in der gewählten Sprache.

Bedienprinzip

MRX

Abmelden vom Web-Interface

Hier erfahren Sie, wie Sie sich vom Web-Interface abmelden können. Damit

verhindern Sie einen nicht autorisierten Zugriff nach Beenden der Konfiguration.

 Das Gerät ist betriebsbereit und Sie haben Zugriff auf das Web-Interface.

1. Wählen Sie in der Titelleiste die Schaltfläche (Abmelden).

 Sie werden vom Web-Interface abgemeldet und gelangen wieder zum

Anmeldebildschirm.

 Aus Sicherheitsgründen wird eine Sitzung auch nach 15 Minuten

Untätigkeit (Standardeinstellung) geschlossen.

11.2 Zugang über das HTTPS-Protokoll

Das Web-Interface ermöglicht auch eine sichere Konfiguration unter Verwendung des HTTPS-Protokolls. Das HTTPS-Protokoll ermöglicht eine Authentifizierung des Servers (d.h. des Routers) sowie eine Verschlüsselung der Datenübertragung.

11.2.1 Authentifizierung über die Geräte-individuelle

Zertifikat/Schlüssel-Kombination

Standardmäßig wird der Router über eine selbstzertifizierte, Geräteindividuelle Zertifikat/Schlüssel-Kombination authentifiziert. Bei einem ersten Zugriff über das HTTPS-Protokoll zeigt der Browser an, dass der Router ein ungültiges Sicherheitszertifikat verwendet. Dem Zertifikat wird nicht vertraut, weil das Aussteller-Zertifikat (CA-Zertifikat) unbekannt ist. Sie können diese Warnmeldung ignorieren und (je nach Browser und Betriebssystem) eine Ausnahme für diesen Server hinzufügen oder die sichere Verbindung zu diesem Server trotzdem aufbauen.

Wir empfehlen, das CA-Zertifikat CA_INSYS_Router.pem von der FirmwareSeite (http://www.insys-icom.de/firmware/) herunterzuladen und in Ihren Browser zu importieren, um INSYS MICROELECTRONICS als Zertifizierungsstelle anzuerkennen. Gehen Sie dazu vor, wie in der Dokumentation Ihres Browsers beschrieben.

MRX

Bedienprinzip

Wenn INSYS MICROELECTRONICS als Zertifizierungsstelle in Ihrem Browser hinterlegt ist und sie erneut auf das Gerät über das HTTPS-Protokoll zugreifen, zeigt der Browser erneut an, dass ein ungültiges Sicherheitszertifikat verwendet wird. Dem Zertifikat wird nicht vertraut, weil sich der Common Name des Zertifikates von Ihrer Eingabe in der Adressleiste des Browsers unterscheidet. Der Browser meldet, dass sich ein anderes Gerät unter dieser URL meldet. Der Common Name des Zertifikates besteht aus der MACAdresse des Routers, wobei die Doppelpunkte durch Unterstriche ersetzt sind. Sie können diese Warnmeldung ignorieren und (je nach Browser und Betriebssystem) eine Ausnahme für diesen Server hinzufügen oder die sichere Verbindung zu diesem Server trotzdem aufbauen.

Um auch diese Browser-Warnung zu vermeiden, müssen Sie den Common Name des zu erreichenden Routers in die Adressleiste Ihres Browsers eingeben. Damit die URL zum richtigen Gerät führt, muss der Common Name mit der IP-Adresse des Geräts verknüpft werden. Den Allgemeinen Namen (Common Name) können Sie herausfinden, indem Sie das Zertifikat vom Gerät herunterladen und dies ansehen. Die Vorgehensweise hierzu ist von Ihrem Browser abhängig. Die Vorgehensweise für das Einrichten der Verknüpfung ist abhängig von Ihrem Betriebssystem:

• Editieren von /etc/hosts (Linux/Unix)

• Editieren von C:\WINDOWS\system32\drivers\etc\hosts (Windows

XP/7/8/10)

• Konfigurieren Ihres eigenen DNS-Servers

Sehen Sie für weitere Informationen dazu in der Dokumentation Ihres Betriebssystems nach.

11.2.2 Authentifizierung über eine eigene Zertifikatsstruktur

Alternativ ist es auch möglich, Ihre eigene Zertifikatsstruktur zu verwenden, und eine selbst generierte Zertifikat/Schlüssel-Kombination auf den Router zu laden, um dann diese für einen Zugang über eine HTTPS-Verbindung zu verwenden.

Dazu müssen Sie zuerst Ihre selbst generierte Zertifikat/Schlüssel-Kombination in der Zertifikatsverwaltung des Routers hochladen (Menü Administration -> Zertifikate).

Danach muss diese Zertifikat/Schlüssel-Kombination bei der Konfiguration des Web-Interface-Zugangs über HTTPS ausgewählt werden (Menü Administration -> Web-Interface).

Bedienprinzip

MRX

11.3 Profile und Profil-Handling

Die Konfiguration des Routers wird als Profil bezeichnet. Auf einem Gerät können mehrere Profile gespeichert sein, so dass die Konfiguration eines Gerätes schnell gewechselt werden kann.

11.3.1 Begriffe

Dabei sind folgende Begriffe zu unterscheiden:

• Laufendes Profil: die aktuelle Konfiguration des Routers, mit der er

gerade läuft

• Gespeichertes Profil: eines von mehreren möglichen Profilen, die vom

Benutzer auf dem Router gespeichert wurden

• Geöffnetes Profil: das gerade im Web-Interface (oder CLI) zur

Bearbeitung angezeigte Profil

Für einfache Anwendungen ist es ausreichend mit einem Profil zu arbeiten. Der Router ermöglicht jedoch auch eine Vielzahl von Anwendungen durch die Verwendung mehrerer Profile. Vom risikolosen Testen modifizierter Konfigurationen bis hin zum zeit- oder ereignisabhängigen Umschalten verschiedener Profile sind den Anwendungen kaum Grenzen gesetzt.

Wenn sich das laufende Profil vom geöffneten Profil unterscheidet, wird dies dadurch angezeigt, dass ein blinkendes Zahnrad-Symbol mit der Schaltfläche

„Profil aktivieren“ erscheint. Nach einem beabsichtigten oder einem unbeabsichtigten Neustart des Routers

(z.B. nach einer Unterbrechung der Stromversorgung) läuft das zuvor laufende Profil weiter und das zuletzt aktivierte Profil wird wieder geöffnet. Unterscheiden sich

diese, blinkt die Schaltfläche mit dem Zahnrad-Symbol wieder.

11.3.2 Arbeit mit einem Profil

Wird nur ein Profil verwendet, kann das aktuelle (geöffnete) Profil im Web -Interface entsprechend angepasst werden. Einstellungen, die im geöffneten Profil gemacht

werden, werden mit einem Klick auf die Schaltfläche „OK“ in diesem Profil

gespeichert. Im laufenden Profil werden sie damit noch nicht wirksam. Wenn das aktuelle Profil geändert wurde, erscheint das blinkende Zahnrad-Symbol in der Titelleiste. Ein Klick auf die Schaltfläche mit dem blinkenden Zahnrad-Symbol aktiviert das geöffnete Profil, d.h. es wird zum laufenden Profil

und die Änderungen der Router-Konfiguration werden wirksam. Das ZahnradSymbol verschwindet.

Ab bildung 39: Profil-Handling – Aktivieren von Konfigurationsänderungen

MRX

Bedienprinzip

11.3.3 Verwendung mehrerer Profile

Die vielfältigen Einsatzmöglichkeiten des Routers legen die Verwendung mehrerer Profile nahe. Die folgenden Abschnitte beschreiben das Handling der Profile.

11.3.3.1 Speichern eines Profils Einstellungen, die im geöffneten Profil gemacht werden, werden mit einem Klick

auf die Schaltfläche „OK“ in diesem Profil gespeichert. Im laufenden Profil werden sie damit noch nicht wirksam. Wirksam werden sie erst, wenn das geöffnete Profil aktiviert, d.h. zum laufenden Profil gemacht wird.

11.3.3.2 Aktivieren eines Profils Ein Klick auf die Schaltfläche mit dem blinkenden Zahnrad-Symbol in der

Titelleiste aktiviert das geöffnete Profil, d.h. es wird zum laufenden Profil.

Ein gespeichertes Profil wird im Menü „Administration“ auf der Seite „Profile“

durch einen Klick auf die Schaltfläche mit dem Zahnrad-Symbol hinter dem jeweiligen Profil aktiviert und geöffnet.

11.3.3.3 Öffnen eines Profils zur Bearbeitung

Ein gespeichertes Profil wird im Menü „Administration“ auf der Seite „Profile“

durch einen Klick auf die Schaltfläche mit dem Ordner-Symbol hinter dem jeweiligen Profil geöffnet.

11.3.3.4 Erzeugen eines Profils Ein neues Profil kann erzeugt werden aus:

• dem laufenden Profil

• gespeicherten Profilen

• den Werkseinstellungen

Dazu wird im Menü „Administration“ auf der Seite „Profile“ hinter „Profil erzeugen aus“ die entsprechende Auswahl getroffen. Mit einem Klick auf die Schaltfläche „OK“ wird das neue Profil erzeugt und erscheint in der Liste der Profile.

Dem neu erzeugten Profil kann dann ein beschreibender Name gegeben werden. Um es zu bearbeiten, muss es zuerst geöffnet werden.

11.3.3.5 Exportieren eines Profils Auf dem Router gespeicherte Profile können im Menü „Administration“ auf der

Seite „Profile“ auf den Rechner exportiert, d.h. heruntergeladen, werden. Mit einem Klick auf die Schaltfläche für den Binärdatei-Download hinter dem

jeweiligen Profil wird das Profil als Binärdatei auf den Rechner heruntergeladen. Dies empfiehlt sich zum Archivieren des Profils oder um es auf einen weiteren Router, z.B. ein Ersatzgerät, zu übertragen.

Mit einem Klick auf die Schaltfläche für den ASCII-Datei-Download hinter dem jeweiligen Profil wird das Profil als ASCII-Konfigurationsdatei auf den Rechner heruntergeladen. Dies empfiehlt sich, wenn das Profil manuell auf dem Rechner bearbeitet werden soll.

Bedienprinzip

MRX

11.3.3.6 Importieren eines Profils Profile (im Binärformat) oder ASCII-Konfigurationsdateien können im Menü „Ad-

ministration“ auf der Seite „Profile“ auf den Router hochgeladen werden. Dazu wird unter „Profil oder ASCII-Konfigurationsdatei importieren“ die

entsprechende Datei auf dem Rechner ausgewählt. Mit einem Klick auf die Schaltfläche „OK“ wird das Profil hochgeladen und erscheint in der entsprechenden Liste.

11.3.3.7 Löschen eines Profils

Ein gespeichertes Profil wird im Menü „Administration“ auf der Seite „Profile“

durch einen Klick auf die Schaltfläche mit dem Papierkorb-Symbol hinter dem jeweiligen Profil gelöscht.

11.3.3.8 Vergleichen zweier Profile Zur Verdeutlichung der Unterschiede zweier Profile ist es möglich, die Werksein-

stellungen, das laufende Profil und die gespeicherten Profile miteinander zu vergleichen.

Dazu werden im Menü „Administration“ auf der Seite „Profile“ unter „Profile vergleichen“ die beiden zu vergleichenden Profile ausgewählt. Mit einem Klick auf die Schaltfläche „OK“ werden die unterschiedlichen Einstellungen beider Profile ne-

beneinander aufgelistet.

Ab bildung 40: Profil-Handling – Schema

11.3.4 ASCII-Konfigurationen

ASCII-Konfigurationen sind eine Abfolge an Befehlen, wie sie auch in der CLI eingegeben werden könnten. Jede Zeile enthält einen Befehl, mit dem das geöffnete Profil modifiziert wird.

Die Syntax und die Parameter der Befehle können z.B. aus einem heruntergeladenen Profil im ASCII-Format entnommen werden. Weitere Informationen zur Syntax finden sich in der Beschreibung der CLI.

Befehle, die auf nicht installierte Einsteckkarten Einfluss haben, werden ins Profil aufgenommen, haben aber keine Wirkung.

MRX

Wartung, Reparatur und Störungsbeseitigung

12 Wartung, Reparatur und Störungsbeseitigung

12.1 Wartung

Das Produkt ist wartungsfrei und erfordert keine besondere regelmäßige Wartung.

12.2 Störungsbeseitigung

Sollten während des Betriebs des Produkts eine Störung auftreten, finden Sie Hin-

weise zur Störungsbeseitigung in der „Knowledge Base“ auf unserer Webseite

(http://www.insys-icom.de/knowledge/). Falls Sie weitere Unterstützung benötigen, setzen Sie sich mit Ihrem Vertriebspartner oder dem Support von INSYS icom in Verbindung. Sie erreichen unsere Support-Abteilung per E-Mail unter support@insys-tec.de.

12.3 Reparatur

Senden Sie defekte Produkte mit detaillierter Fehlerbeschreibung an die Bezugsquelle Ihres Geräts. Falls Sie das Gerät direkt von INSYS icom bezogen haben senden Sie das Gerät bitte an: INSYS MICROELECTRONICS GmbH, Hermann-KöhlStr. 22, 93049 Regensburg.

Vor dem Versand des Geräts:

• Entfernen Sie möglicherweise eingelegte SIM-Karten.

• Sichern Sie die auf dem Gerät befindlichen Konfigurationen und ggf. weitere

darauf gespeicherte Daten.

• Sichern Sie möglicherweise auf dem Gerät laufende Sandbox-Applikationen.

Vorsicht!

Kurzschlüsse und Beschädigung durch unsachgemäße Reparaturen und Modifikationen von Produkten!

Brandgefahr und Beschädigung des Produkts.

Das Öffnen des Produkts für Reparaturarbeiten oder Modifikationen, die über den Austausch von Einsteckkarten hinausgehen, ist nicht erlaubt.

Entsorgung

MRX

13 Entsorgung

13.1 Rücknahme der Altgeräte

Gemäß den Vorschriften der WEEE ist die Rücknahme und Verwertung von INSYSAltgeräten für unsere Kunden wie folgt geregelt:

Bitte senden Sie Ihre Altgeräte frachtfrei an folgende Adresse:

Frankenberg-Metalle Gärtnersleite 8 96450 Coburg

Deutschland

Diese Vorschrift gilt für Geräte aus Lieferungen ab dem 13.08.2005.

 Bitte denken Sie vor der der Entsorgung des Geräts auch an evtl.

gespeicherte Passwörter oder Sicherheitszertifikate. Es ist empfehlenswert, evtl. vorhandene Zugänge für das Gerät (z.B. auf Ihrem VPN-Server) zu sperren und das Gerät (falls möglich) auf Werkseinstellungen zurückzusetzen, bevor Sie es weitergeben oder entsorgen.

MRX

Konformitätserklärung

14 Konformitätserklärung

14.1 Geräte mit Funktechnologie

Hiermit erklärt INSYS Microelectronics GmbH, dass der Gerätetyp MRX den Richtlinien 2014/53/EU und 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.insys-icom.de/doku

Zur Einhaltung der CE-Konformität ist u.a. die Einhaltung der DIN EN62311 notwendig. Diese reguliert die Exposition von Personen in elektromagnetischen Feldern.

Dazu ist die Beachtung folgender Rahmenbedingungen notwendig:

• Bei bestimmungsgemäßem Gebrauch des Produkts kommen Personen der

Antenne nicht für längere Zeit näher als 20 cm.

• Verwenden Sie nur Antennen, die wir in unserem Bewertungsverfahren für

dieses Produkt freigegeben haben.

14.2 Geräte ohne Funktechnologie

Hiermit erklärt INSYS Microelectronics GmbH, dass der Gerätetyp MRX den Richtlinien 2014/30/EU und 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.insys-icom.de/doku

FCC Statement

MRX

15 FCC Statement

Note: Certain variants of this device comply with part 15 of the FCC Rules (this is indicated by the FCC symbol on the label). Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Modifications not expressly approved by the manufacturer could void the user's authority to operate the equipment under FCC rules.

MRX

Exportbeschränkung

16 Exportbeschränkung

Die von der INSYS Microelectronics GmbH verwendeten Chipsätze für analoge Modems und Mobilfunk-Adapter unterliegen Exportrestriktionen nach der US-amerikanischen ECCN-Klassifizierung (5A991).

Es ist daher zum Zeitpunkt der Veröffentlichung dieses Dokuments nicht erlaubt, diese Kommunikationsgeräte in folgende Länder zu exportieren: Kuba, Iran, Nordkorea, Sudan, Syrien.

Die aktuell gültige Länderliste finden Sie im Abschnitt „Country Group E“ im Dokument „Supplement No. 1 to Part 740“ der Export Administration Regulations (EAR)

(http://www.bis.doc.gov). Für eine Ausnahmegenehmigung setzen Sie sich bitte direkt mit den US-amerikanischen Behörden in Verbindung.

Wir möchten Sie darauf hinweisen, dass die US-amerikanische Exportgesetzgebung in Deutschland Wirkung entfalten kann. Unter anderem können nach amerikanischem Recht amerikanische Firmen daran gehindert werden, ausländische Verletzer der EAR zu beliefern.

Hinweis

Exportbeschränkung!

Mögliches Vergehen gegen Ausfuhrverordnungen.

Dieses Gerät verwendet Verschlüsselungstechnologien und unterliegt daher der Ausfuhrkontrolle nach deutschem (AL Klassifizierung 5A002) und europäischen Recht (EGDUAL-USE VO 428/2009). Die Ausfuhr aus Deutschland erfordert eine Genehmigung des Bundesamtes für Wirtschaft und Ausfuhrkontrolle.

Dieses Gerät kann Komponenten mit US-amerikanischem Ursprung enthalten. Allfällige Exportauflagen nach USRecht (ECCN-Klassifizierung) werden, sofern möglich, auf Belegen genannt bzw. können jederzeit angefragt werden.

Glossar

MRX

17 Glossar

Hier werden die wichtigsten Begriffe und Abkürzungen aus dem Handbuch kurz beschrieben.

APN: Access Point Name, Rechnername der Mobilfunkteilnehmern des

GPRS-Netzes Zugang zum Internet bietet.

AT-Befehl: Kommando an Geräte wie z.B. Modems, mit dem dieses Gerät

eingestellt wird.

Broadcast: Datenpaket, das an alle Teilnehmer eines Netzwerks gesendet wird.

Caller ID: Die Rufnummer, die der Anrufer übermittelt und von dem angerufenen

Gerät interpretiert werden kann.

Client: Gerät welches Dienste von einem anderen Gerät (Server) anfordert.

CLIP: Calling Line Identification Presentation ist ein Leistungsmerkmal für

ankommende Rufe im analogen und ISDN Telefonnetz sowie bei Mobilfunk. Dem Empfänger wird die Caller-ID des Anrufers übermittelt.

CHAP: Challenge Handshake Authentication Protocol, Ein Authentifizier-

ungsprotokoll, das oft bei PPP-Verbindungen benutzt wird.

DHCP: Dynamic Host Configuration Protocol, DHCP-Server können DHCP-Cli-

ents auf deren Anfrage dynamisch eine IP-Adresse und andere Parameter übergeben.

DFÜ: Datenfernübertragung, Daten können zwischen Computern über weite

Distanzen übertragen. Die Übertragung wird oft mit Modems und dem PPP-Protokoll realisiert.

DNS: Domain Name System, Dienst der für die Umsetzung von Domainna-

men in IP-Adressen benutzt wird.

Domainname: Die Domain ist der Name einer Internetseite (z.B. insys-icom).

Sie besteht aus dem Namen und einer Erweiterung (Top Level Domain, z.B. .de), (z.B. insys-icom.de).

EDGE: Enhanced Data Rates for GSM Evolution bezeichnet eine Technik zur

Erhöhung der Datenrate in GSM-Mobilfunknetzen durch Einführung eines zusätzlichen Modulationsverfahrens. Mit EDGE werden GPRS zu E-GPRS (Enhanced GPRS) und HSCSD zu ECSD erweitert.

Firewall: Netzwerkregeln, die vor allem Datenpakete zu bestimmten Absendern

oder Zielen blocken.

Gateway: Dies ist eine Maschine, die wie ein Router arbeitet. Im Gegensatz zum

Router kann ein Gateway auch Datenpakete von unterschiedlichen Hardware-Netzwerken routen.

MRX

Glossar

GPRS: General Packet Radio Service, Weiterentwicklung des ->GSM-Mo-

bilfunknetzes um höhere Datenübertragungsraten erreichen zu können.

GSM: Global System for Mobile communications, Mobilfunknetz für Sprach -

und Datenübertragung.

ICMP: Internet Control Message Protocol, Protokoll, das oftmals für die

Steuerung eines Netzwerks benutzt wird. Das Programm „ping“ be-

nutzt z.B. ICMP.

Interface: Ein Netzwerkgerät, das IP-Verbindungen transportieren kann.

IP-Adresse: Internet Protokoll Adresse, die IP-Adresse eines Gerätes in einem

Netzwerk unter der es erreicht werden kann. Sie besteht aus vier Byte und wird dezimal angegeben, (z.B. 192.168.1.1).

IP-Netz: Ein Ethernet-basiertes Interface, das ein LAN- oder ein WAN-Interface

werden kann.

ISP: Internet Service Provider, dieser kann über eine Wählverbindung (z.B.

mit analogen Modem oder ISDN-TA) angerufen werden. Der ISP sorgt dann dafür, dass man über diese Wählverbindung einen Zugang zum Internet erhält.

LAN: Lokal Area Network, ein Netzwerk aus Rechnern, die örtlich relativ nah

beisammen sind.

LAN-Interface: Ein Interface, das einem lokalen Netz zugeordnet ist (Anlagen-

netz, Maschinennetz, lokales Netz); es ist über den Router mit einem WAN verbunden.

MAC-Adresse: Media Access Control Address. Eine MAC ist ein Teil einer

Ethernet-Schnittstelle. Jede Ethernet-Schnittstelle hat eine weltweit einzigartige Nummer, die MAC-Adresse.

MSN: Multiple Subscribers Number. Geräte die an einem S0-Bus aktiv sind,

benötigen eine Teilnehmerkennung in Form einer Endgerätenummer.

Netzmaske: Definiert eine logische Gruppierung von IP-Adressen in Netzadresse

und Geräteadressen.

Netzadresse: Besteht aus der Überlappung von IP-Adresse und Netzmaske.

Sie endet immer mit „.0“. Die Netzmaske (z.B. 255.255.255.0) wird binär über eine IP-Adresse (z.B. 192.168.1.1) gelegt, der noch „sicht-

bare“ Teil dieser Überlappung (Maskierung) ist die Netzadresse (hier:

192.168.1.0).

Netzwerkregeln: Sie entscheiden, wie die unterschiedlichen Datenpakete in

einem Netzwerkgerät gehandhabt werden, sie können z.B. Datenpakete an oder von bestimmten Netzwerkteilnehmern gesperrt oder umgeleitet werden.

Glossar

MRX

PAP: Password Authentication Protocol, ein Authentikationsprotokoll, das

oft bei PPP-Verbindungen benutzt wird.

Port: (1) Buchse am Switch, an der Ethernet-Geräte angeschlossen werden.

(2) Bestandteil eines Sockets bei Datenverbindungen

Port-Forwarding: Netzwerkregeln, die Datenpakete von bestimmten Absendern zu

besonderen Empfängern eines Netzwerkes umleiten.

PPP: Point to Point Protocol, ein Protokoll, das zwei Maschinen über eine

serielle Leitung so miteinander verbindet, dass sie TCP/IP-Pakete austauschen können.

PPPoE: Point to Point Protocol over Ethernet, ein Protokoll, das zwei Geräte

über eine Ethernetleitung so miteinander verbindet, dass sie TCP/IP Pakete austauschen können.

Router: Dies ist eine Maschine, die in einem Netzwerk dafür sorgt, dass die bei

ihm eintreffenden Daten eines Protokolls zum vorgesehenen Zielnetz bzw. Subnetz weitergeleitet werden.

SCN: Service Center Number, Rufnummer des Rechners, der Kurzmittei-

lungen (->SMS) über das GSM-Netz entgegennimmt und zu den Empfängern weiterleitet.

Server: Gerät, das anderen Geräten (Client) Dienste zur Verfügung stellt, z.B.

Webserver.

SMS: Short Message Service, Kurzmitteilungen können über das Mo-

bilfunknetz GSM versendet werden

Socket: Datenverbindungen, die per ->TCP oder ->UDP zustande kommen, ar-

beiten zur Addressierung mit Sockets. Ein Socket besteht aus einer IPAdresse und einem Port (vgl. Anschrift: Straßenname und Hausnummer)

Sw itch: Ein Gerät, das mehrere Maschinen mit Ethernet verbinden kann. Im

Gegensatz zu einem Hub „denkt“ ein Switch mit, d.h. er kann sich die

MAC-Adressen merken, die an einem Port angeschlossen sind und lenkt den Verkehr effizienter zu den einzelnen Ports.

TCP: Transmission Control Protocol, ein Transportprotokoll, um den

Datenaustausch zwischen Netzwerkgeräten zu ermöglichen. Es arbeitet „verbindungsorientiert“, d.h. die Datenübertragung ist gesichert.

UDP: User Datagram Protocol, Transportprotokoll, um Datenaustausch

zwischen Netzwerkgeräten zu ermöglichen. Es arbeitet „verbindungslos“, d.h. die Datenübertragung ist ungesichert.

UMTS: Universal Mobile Telecommunications System steht für den Mo-

bilfunkstandard der dritten Generation (3G), mit dem deutlich höhere Datenübertragungsraten (384 kbit/s bis 7,2 Mbit/s) als mit dem Mobilfunkstandard der zweiten Generation (2G), dem GSM-Standard (9,6 kbit/s bis 220 kbit/s) möglich sind.

MRX

Glossar

URL: “Uniform Resource Locator”, sie bezeichnet die Adresse, unter der ein

Service im Webbrowser gefunden werden kann. In diesem Handbuch wird als URL meist die IP-Adresse des Geräts eingegeben.

VPN: Virtual Private Network, über bestehende unsichere Netzwerke

werden logische Verbindungen (sog. Tunnel) aufgebaut. Die End-

punkte dieser Verbindungen („Tunnelenden“) und die Geräte dahinter

können als eigenes, logisches Netzwerk betrachtet werden. Mit Verschlüsselung der Datenübertragung über die Tunnel und die vorherige gegenseitige Authentifizierung der Teilnehmer an diesem logischen Netzwerk kann ein sehr hoher Grad an Abhör- und Manipulationssicherheit erreicht werden.

WAN: Wide Area Network, ein Netzwerk aus Rechnern, die örtlich weit

auseinander liegen.

WAN-Gruppe: Definiert eine Sammlung an WAN-Interfaces, die parallel ges-

tartet oder gestoppt werden können

WAN-Interface: Ein Interface, dass dazu dient, das lokale Netz (bzw. eines der

lokalen Netze) mit einem übergeordneten Netz zu verbinden.

WAN-Kette: Definiert ein WAN, indem WAN-Interfaces oder WAN-Gruppen se-

quenziell angeordnet werden

Tabellen & Abbildungen

MRX

18 Tabellen & Abbildungen

18.1 Tabellenverzeichnis

Tabelle 1: MRX3/5 – Physikalische Eigenschaften ............................................... 23

Tabelle 2: MRX3/5 – Technologische Merkmale.................................................. 24

Tabelle 3: Basisvarianten – Bedeutung der Anzeigeelemente ............................... 24

Tabelle 4: Abschätzung der Leistungsaufnahme ................................................. 25

Tabelle 5: Zulässige Leitungsquerschnitte für Steckverbinder an der Oberseite..... 26

Tabelle 6: Zulässige Leitungsquerschnitte für Steckverbinder an der Front ........... 26

Tabelle 7: MRcard PM – Physikalische Eigenschaften ......................................... 27

Tabelle 8: MRcard PM – Bedeutung der Anzeigeelemente................................... 28

Tabelle 9: MRcard PL – Physikalische Eigenschaften .......................................... 30

Tabelle 10: MRcard PL – Technologische Merkmale ........................................... 31

Tabelle 11: MRcard PL – Bedeutung der Anzeigeelemente .................................. 32

Tabelle 12: Blinkcode der Signal LED ................................................................. 33

Tabelle 13: MRcard PL – Funktionsbeschreibung und Bedeutung der

Bedienelemente ............................................................................................... 33

Tabelle 14: MRcard PD – Physikalische Eigenschaften ........................................ 35

Tabelle 15: MRcard PD – Technologische Merkmale ........................................... 36

Tabelle 16: MRcard PD – Bedeutung der Anzeigeelemente ................................. 37

Tabelle 17: MRcard PD – Funktionsbeschreibung und Bedeutung der

Bedienelemente ............................................................................................... 37

Tabelle 18: MRcard SI – Physikalische Eigenschaften.......................................... 39

Tabelle 19: MRcard SI – Technologische Merkmale ............................................ 39

Tabelle 20: MRcard SI – Bedeutung der Anzeigeelemente ................................... 40

Tabelle 21: Beschreibung der Pin-Belegung der RS485-Schnittstelle .................... 42

Tabelle 22: MRcard SI – Konfiguration der RS485-Schnittstelle ........................... 42

Tabelle 23: MRcard ES – Physikalische Eigenschaften ........................................ 43

Tabelle 24: MRcard ES – Technologische Merkmale ........................................... 43

Tabelle 25: MRcard ES – Bedeutung der Anzeigeelemente .................................. 44

Tabelle 26: MRcard PLS – Physikalische Eigenschaften....................................... 45

Tabelle 27: MRcard PLS – Technologische Merkmale ......................................... 46

Tabelle 28: MRcard PLS – Bedeutung der Anzeigeelemente ................................ 47

Tabelle 29: Blinkcode der Signal LED ................................................................. 48

Tabelle 30: MRcard PLS – Funktionsbeschreibung und Bedeutung der

Bedienelemente ............................................................................................... 48

Tabelle 31: MRcard IO – Physikalische Eigenschaften ......................................... 50

Tabelle 32: MRcard IO – Technologische Merkmale ............................................ 50

Tabelle 33: MRcard IO – Bedeutung der Anzeigeelemente .................................. 51

Tabelle 34: Beschreibung der Pin-Belegung der Analogeingänge ......................... 52

MRX

Tabellen & Abbildungen

Tabelle 35: Beschreibung der Pin-Belegung der Analogausgänge ........................ 52

Tabellen & Abbildungen

MRX

18.2 Abbildungsverzeichnis

Abbildung 1: MRX3 .......................................................................................... 19

Abbildung 2: MRX5 .......................................................................................... 19

Abbildung 3: MRX LAN..................................................................................... 19

Abbildung 4: MRX LTE...................................................................................... 19

Abbildung 5: MRX DSL ..................................................................................... 19

Abbildung 6: MRcard SI .................................................................................... 20

Abbildung 7: MRcard PL ................................................................................... 20

Abbildung 8: MRcard ES ................................................................................... 20

Abbildung 9: MRcard PD .................................................................................. 20

Abbildung 10: MRcard PLS ............................................................................... 20

Abbildung 11: MRcard IO.................................................................................. 20

Abbildung 12: Basisvarianten – Anschlüsse und Anzeigeelemente Front .............. 24

Abbildung 13: MRcard PM – Anschlüsse und Anzeigeelemente Front.................. 28

Abbildung 14: MRcard PM – Anschlüsse Steckverbinder .................................... 29

Abbildung 15: MRcard PL – Anschlüsse und Anzeige- und Bedienelemente Front 32

Abbildung 16: MRcard PL – Anschlüsse Steckverbinder...................................... 33

Abbildung 17: MRcard PD – Anschlüsse und Anzeige- und Bedienelemente Front 36

Abbildung 18: MRcard PD – Belegung DSL-Buchse ............................................ 38

Abbildung 19: MRcard SI – Anschlüsse und Anzeigeelemente Front .................... 40

Abbildung 20: MRcard SI – Anschlüsse Steckverbinder ...................................... 41

Abbildung 21: RS232-Schnittstelle .................................................................... 41

Abbildung 22: Prinzip-Schaltskizze der RS485-Schnittstelle ................................. 42

Abbildung 23: MRcard ES – Anschlüsse und Anzeigeelemente Front ................... 44

Abbildung 24: MRcard PLS – Anschlüsse und Anzeige- und Bedienelemente Front

....................................................................................................................... 47

Abbildung 25: MRcard PLS – Anschlüsse Steckverbinder ................................... 48

Abbildung 26: RS232-Schnittstelle .................................................................... 49

Abbildung 27: MRcard IO – Anschlüsse und Anzeigeelemente Front ................... 51

Abbildung 28: MRcard IO – Anschlüsse Steckverbinder ...................................... 52

Abbildung 29: Steckplatz für 4+1-Port-Switch .................................................... 54

Abbildung 30: Steckplatz für Spannungsversorgung ........................................... 55

Abbildung 31: Steckplätze für Erweiterungen ..................................................... 56

Abbildung 32: MRcard – Demontage ................................................................. 57

Abbildung 33: MRcard – Montage ..................................................................... 58

Abbildung 34: Klemmenabdeckung – Demontage .............................................. 59

Abbildung 35: Klemmenabdeckung – Montage .................................................. 60

Abbildung 36: Beispiel für Geräteaufkleber MRX ................................................ 61

Abbildung 37: Beispiel für Aufkleber-Beilage einer MRcard ................................. 61

Abbildung 38: MRX – Abmessungen ................................................................. 62

MRX

Tabellen & Abbildungen

Abbildung 39: Profil-Handling – Aktivieren von Konfigurationsänderungen .......... 74

Abbildung 40: Profil-Handling – Schema ............................................................ 76

Stichwortverzeichnis

MRX

19 Stichwortverzeichnis

Access Point Name ....................... 82

AI1 LED ........................................ 51

AI2 LED ........................................ 51

AI3 LED ........................................ 51

Allgemeines .................................... 7

Alternative Ergebnisse ..................... 9

Altgeräte ....................................... 78

Analogausgang ............................. 51

Analogeingang .............................. 51

Anklemmen .................................. 62

APN.............................................. 82

AT-Befehl ...................................... 82

Ausgang ..................................41, 52

Ausgangsleistung .....................30, 45

Bedienung .................................... 70

Benutzername ..........................69, 71

Bestimmungsgemäße Verwendung 10

Betriebsspannung.......................... 23

Blinktakt LED Signal .................33, 48

Broadcast...................................... 82

Caller ID ........................................ 82

CHAP............................................ 82

CLI ............................................... 70

Client ............................................ 82

CLIP.............................................. 82

Demontage ................................... 62

DFÜ .............................................. 82

DHCP ........................................... 82

Digitalausgang .........................39, 50

DIN-Hutschiene ........................63, 65

DIO LED........................................ 51

DNS.............................................. 82

Domainname................................. 82

DSL LED ....................................... 37

DSL-Leitungsanschluss .................. 36

EDGE ............................................ 82

Eingang .................. 29, 33, 41, 48, 52

Einsatz .......................................... 10

Elektrische Installation ................... 13

Ethernet-Port ........................... 24, 44

Explosionsfähige Atmosphäre ........ 10

Firewall ......................................... 82

Flüssigkeiten ........................... 14, 62

Formatierungen ............................... 9

Funktionsausfall............................. 10

Gateway........................................ 82

Gehäuse ........................................ 15

Gewährleistungsbestimmungen ....... 7

GPRS ............................................ 83

Grenzwert ..................................... 11

Ground......................... 29, 33, 41, 48

Grundlegende Sicherheitshinweise . 14

GSM ............................................. 83

Häkchen.......................................... 9

HTTPS........................................... 72

Hutschiene .................................... 63

ICMP ............................................ 83

IN1 LED ........................................ 40

IN2 LED ........................................ 40

Info LED ....................... 28, 32, 37, 47

Interface........................................ 83

IP-Adresse............................... 68, 83

IP-Netz .......................................... 83

ISP................................................ 83

Kennzeichnung ................................ 8

Kommandozeile ............................. 70

Konfiguration........................... 69, 70

Kurzschluss ............................. 15, 77

LAN .............................................. 83

LAN-Interface ................................ 83

Leistungsaufnahme ................. 23, 45

Lieferumfang ................................. 21

Luftfeuchtigkeit ............................. 23

MAC-Adresse ................................ 83

MRX

Stichwortverzeichnis

Masse ...........................29, 33, 41, 48

Menü ............................................ 71

Mobilfunkantenne .............. 32, 47, 68

Modifikation .............................15, 77

Montage ....................................... 62

MSN ............................................. 83

Nässe ......................................14, 62

Netzadresse .................................. 83

Netzmaske .................................... 83

Netzwerkkarte ............................... 68

Netzwerk-Patchkabel ..................... 68

Netzwerkregeln ............................. 83

O1 LED ......................................... 40

O2 LED ......................................... 40

Oberfläche .................................... 15

Open-Source ................................. 16

PAP .............................................. 84

Passwort ..................................69, 71

PC ................................................ 68

Personal........................................ 11

Pflichten des Betreibers ................. 11

PIN ............................................... 67

Port .............................................. 84

Port-Forwarding ............................ 84

Power LED ....................28, 32, 37, 47

PPP .............................................. 84

PPPoE........................................... 84

Qualifikation .................................. 11

Reparatur .................................15, 77

Reset-Taster ....................... 33, 37, 48

RJ45-Buchse ................................. 36

Router .......................................... 84

RS232................................ 39, 40, 47
