INSYS INSYS 10014545 User guide [de]

EBW-H100
Copyright © July 2019 INSYS MICROELECTRONICS GmbH
Jede Vervielfältigung dieses Handbuchs ist nicht erlaubt. Alle Rechte an dieser Do­kumentation und an den Geräten liegen bei INSYS MICROELECTRONICS GmbH Regensburg.
Warenzeichen und Firmenzeichen Die Verwendung eines hier nicht aufgeführten Waren- oder Firmenzeichens ist kein
Hinweis auf die freie Verwendbarkeit desselben.
MNP ist ein eingetragenes Warenzeichen von Microcom, Inc.
IBM PC, AT, XT sind Warenzeichen von International Business Machine Corporati­on.
INSYS®, VCom®, e-Mobility LSG® und e-Mobility PLC® sind eingetragene Warenzei­chen der INSYS MICROELECTRONICS GmbH.
Windows™ ist ein Warenzeichen von Microsoft Corporation.
Linux ist ein eingetragenes Warenzeichen von Linus Torvalds.
Herausgeber: INSYS MICROELECTRONICS GmbH Hermann-Köhl-Str. 22 93049 Regensburg Telefon: +49 941 58692 0 Telefax: +49 941 58692 45 E-Mail: info@insys-icom.de Internet: http://www.insys-icom.de
Datum: Jul-19 Artikelnummer: 10014939 Version: 1.10 Sprache: DE
Inhalt
4 Jul-19
1 Allgemeines ......................................................................... 8
1.1 Gewährleistungsbestimmungen ........................................................... 8
1.2 Feedback ....................................................................................... 8
1.3 Kennzeichnung von Warnungen und Hinweisen ........................................ 9
1.4 Sy mbole und Formatierungen dieser Anleitung ....................................... 10
2 Sicherheit .......................................................................... 11
2.1 Bestimmungsgemäße Verwendung ..................................................... 11
2.2 Technische Grenzwerte .................................................................... 12
2.3 Pflichten des Betreibers ................................................................... 12
2.4 Qualifikation des Personals ............................................................... 12
2.5 Hinweise zu Transport und Lagerung ................................................... 13
2.6 Kennzeichnungen auf dem Produkt ..................................................... 13
2.7 Umweltschutz ............................................................................... 14
2.8 Sicherheitshinweise zur elektrischen Installation...................................... 14
2.9 Grundlegende Sicherheitshinweise ...................................................... 14
3 Verwendung von Open-Source-Software .................................... 16
3.1 Allgemeines.................................................................................. 16
3.2 Besondere Haftungsbestimmungen ..................................................... 17
3.3 Verwendete Open-Source-Software ..................................................... 17
4 Lieferumfang ...................................................................... 18
5 Technische Daten ................................................................ 19
5.1 Physikalische Merkmale ................................................................... 19
5.2 Technologische Merkmale ................................................................ 20
6 Anzeige- und Bedienelemente ................................................. 21
6.1 Bedeutung der Anzeigeelemente ........................................................ 22
6.2 Funktion der Bedienelemente ............................................................ 23
7 Anschlüsse ........................................................................ 24
7.1 Anschlüsse Vorderseite .................................................................... 24
7.2 Klemmanschlüsse Oberseite .............................................................. 25
8 Funktionsübersicht............................................................... 26
9 Montage ........................................................................... 32
10 Inbetriebnahme ................................................................... 36
11 Bedienprinzip ..................................................................... 39
11.1 Bedienung mit Web-Interface ............................................................ 40
11.2 Zugang über das HTTPS-Protokoll ....................................................... 41
Contents
Jul-19 5
12 Funktionen ........................................................................ 42
12.1 Basic Settings ............................................................................... 42
12.1.1 Zugang zum Web-Interface konfigurieren ............................................42
12.1.2 IP-Adressen einstellen ......................................................................... 43
12.1.3 Statische Routen eintragen ................................................................. 45
12.1.4 Hostna men eintragen .......................................................................... 45
12.1.5 MAC-Filter konfigurieren ..................................................................... 46
12.1.6 Zugriffschutz über Radius-Server konfigurieren ................................... 47
12.1.7 Zugang zur Befehlszeilen -Schnittstelle CLI konfigurieren .................... 48
12.2 UMTS ......................................................................................... 49
12.2.1 PIN der SIM-Karte eingeben ................................................................ 49
12.2.2 Netzwahl einstellen ............................................................................. 50
12.2.3 Tägliches Aus- und Einbuchen einstellen............................................. 51
12.2.4 Terminal.............................................................................................. 51
12.3 Dial-In ......................................................................................... 52
12.3.1 Dial-In einrichten .................................................................................52
12.3.2 Automatischer Rückruf (Callback) ....................................................... 53
12.3.3 Routing ............................................................................................... 54
12.3.4 Firewall-Regel erstellen oder löschen .................................................. 54
12.4 Dial-Out....................................................................................... 56
12.4.1 Dial-Out einrichten .............................................................................. 56
12.4.2 Standleitungsbetrieb einrichten ........................................................... 58
12.4.3 Periodischen Dial-Out-Verbindungsaufbau einrichten .......................... 59
12.4.4 Routing ............................................................................................... 60
12.4.5 Wählfilter einrichten ............................................................................ 61
12.4.6 Firewall-Regel erstellen oder löschen ...................................................62
12.4.7 Port-Forwarding-Regel erstellen oder löschen ..................................... 63
12.4.8 Exposed Host festlegen....................................................................... 64
12.5 LAN (ext) ..................................................................................... 65
12.5.1 Schnittstelle zum externen Netz (LAN/WAN) einrichten ....................... 65
12.5.2 Redundantes WAN einrichten ............................................................. 67
12.5.3 DSL einrichten .................................................................................... 68
12.5.4 Standleitungsbetrieb einrichten ........................................................... 69
12.5.5 Periodischen DSL-Verbindungsaufbau einrichten ................................ 70
12.5.6 Routing ............................................................................................... 71
12.5.7 Wählfilter einrichten ............................................................................ 73
12.5.8 Firewall-Regel erstellen oder löschen .................................................. 73
12.5.9 IP -Forwarding -Regel erstellen oder löschen......................................... 75
12.5.10 Port-Forwarding-Regel erstellen oder löschen ..................................... 76
12.5.11 Exposed Host festlegen ....................................................................... 77
12.6 VPN ........................................................................................... 78
12.6.1 VPN Allgemein .................................................................................... 78
12.6.2 OpenVPN Allgemein............................................................................ 78
12.6.3 OpenVPN-Server einrichten................................................................. 80
12.6.4 OpenVPN-Client einrichten .................................................................. 85
12.6.5 PPTP Allgemein................................................................................... 90
12.6.6 PPTP-Server einrichten........................................................................ 90
12.6.7 PPTP-Client einrichten......................................................................... 91
12.6.8 IPsec einrichten................................................................................... 93
12.6.9 GRE-Tunnel einrichten......................................................................... 97
Inhalt
6 Jul-19
12.7 Meldungen................................................................................... 98
12.7.1 Versand von Meldungen konfigurieren ................................................ 98
12.7.2 SMS-Empfang aktivieren................................................................... 100
12.7.3 E-Mail-Versand konfigurieren .............................................................102
12.7.4 SMS-Versand konfigurieren .............................................................. 103
12.7.5 SNMP-Trap-Versand konfigurieren .................................................... 104
12.8 Server-Dienste............................................................................. 105
12.8.1 DNS-Forwarding einrichten ............................................................... 105
12.8.2 Dynamisches DNS-Update einrichten ................................................ 106
12.8.3 DHCP-Server einrichten .................................................................... 107
12.8.4 Router Advertiser konfigurieren ......................................................... 108
12.8.5 Proxy-Server konfigurieren ................................................................ 109
12.8.6 URL-Filter einrichten ......................................................................... 110
12.8.7 IPT konfigurieren ............................................................................... 110
12.8.8 SNMP-Agent konfigurieren ................................................................112
12.8.9 MCIP konfigurieren ........................................................................... 113
12.9 Systemkonfiguration ..................................................................... 114
12.9.1 System-Log anzeigen ........................................................................ 114
12.9.2 Anzeigen der letzten Systemmeldungen ............................................ 114
12.9.3 Uhrzeit und Zeitzone einstellen.......................................................... 115
12.9.4 Zurücksetzen (Reset) ......................................................................... 116
12.9.5 Update .............................................................................................. 117
12.9.6 Aktualisieren der Firmware................................................................ 118
12.9.7 Hochladen der Konfigurationsdatei ....................................................120
12.9.8 Download ..........................................................................................121
12.9.9 Sandbox............................................................................................. 122
12.9.10 Debugging .........................................................................................123
12.10Über wachung ............................................................................. 1 25
13 Wartung, Reparatur und Störungsbeseitigung ............................ 126
13.1 Wartung .................................................................................... 126
13.2 Störungsbeseitigung ..................................................................... 126
13.3 Reparatur................................................................................... 126
14 Entsorgung ...................................................................... 127
14.1 Rücknahme der Altgeräte ............................................................... 127
15 Konformitätserklärung......................................................... 128
16 FCC Statement.................................................................. 129
17 Exportbeschränkung........................................................... 130
18 Lizenzen.......................................................................... 131
18.1 GNU GENERAL PUBLIC LICENSE ..................................................... 131
18.2 GNU LIBRARY GENERAL PUBLIC LICENSE ......................................... 134
18.3 Sonstige Lizenz en......................................................................... 1 3 9
19 Glossar ........................................................................... 141
20 Tabellen & Abbildungen....................................................... 145
20 .1 Tabellenverzeichnis ....................................................................... 145
20 .2 Abbildungsverzeichnis ................................................................... 145
Contents
Jul-19 7
21 Stichwortverzeichnis........................................................... 146
Allgemeines
EBW-H100
8
1 Allgemeines
Diese Anleitung ermöglicht den sicheren und effizienten Umgang mit dem Produkt. Die Anleitung ist Bestandteil des Produkts und muss für Installations-, Inbe­triebnahme- und Bedienpersonal jederzeit zugänglich aufbewahrt werden.
1.1 Gewährleistungsbestimmungen
Eine nicht bestimmungsgemäße Verwendung, ein Nichtbeachten dieser Dokumen­tation, der Einsatz von unzureichend qualifiziertem Personal sowie eigenmächtige Veränderungen schließen die Haftung des Herstellers für daraus resultierende Schäden aus. Die Gewährleistung des Herstellers erlischt.
Es gelten die Bestimmungen unserer Liefer- und Einkaufsbedingungen (AGB). Diese finden Sie auf unserer Webseite (www.insys-icom.de/impressum/) unter „AGB“.
1.2 Feedback
Wir verbessern unsere Produkte und die zugehörige Technische Dokumentation ständig. Dazu sind Ihre Rückmeldungen sehr hilfreich. Bitte teilen Sie uns mit, was Ihnen an unseren Produkten und Publikationen besonders gefallen hat und was wir Ihrer Meinung nach noch verbessern können. Wir schätzen Ihre Anregungen sehr und werden diese in unsere Arbeit einfließen lassen, um Ihnen und all unseren Kunden zu helfen. Wir freuen uns über jede Ihrer Rückmeldungen.
Schreiben Sie uns eine E-Mail an support@insys-tec.de.
Gerne erfahren wir, welche Anwendungen Sie haben. Schreiben Sie uns bitte ein paar Stichpunkte, damit wir wissen, welche Anforderungen Sie mit Produkten von INSYS icom lösen.
EBW-H100
Allgemeines
9
1.3 Kennzeichnung von Warnungen und Hinweisen
Symbole und Signalwörter
Gefahr!
Sc hwere gesundheitliche Schäden / Lebensgefahr
Eines dieser Symbole in Verbindung mit dem Signalwort Gefahr kennzeichnet eine unmittelbare drohende Gefahr. Bei Missachtung sind Tod oder schwerste Verletzungen die Folge.
Warnung!
Sc hwere gesundheitliche Schäden / Lebensgefahr möglich
Dieses Symbol in Verbindung mit dem Signalwort Warnung kennzeichnet eine möglicherweise gefährliche Situation. Bei Missachtung können Tod oder schwerste Verletzungen die Folge sein.
Vorsicht!
Leichte Verletzungen und / oder Sachschäden
Dieses Symbol in Verbindung mit dem Signalwort Vorsicht kennzeichnet eine möglicherweise gefährliche oder schädliche Situation. Bei Missachtung können leichte oder geringfügige Verletzungen die Folge sein oder das Produkt oder etwas in seiner Umgebung beschädigt werden.
Hinweis
Optimierung der Anwendung
Dieses Symbol in Verbindung mit dem Signalwort Hinweis kennzeichnet Anwendungstipps oder besonders nützliche Informationen. Diese Informationen helfen bei Installation, Einrichtung und Betrieb des Produkts zur Sicherstellung eines störungsfreien Betriebs.
Allgemeines
EBW-H100
10
1.4 Symbole und Formatierungen dieser Anleitung
Im Folgenden werden die Festlegungen, Formatierungen und Symbole erklärt, die in diesem Handbuch verwendet werden. Die unterschiedlichen Symbole sollen Ih­nen das Lesen und Auffinden der für Sie wichtigen Information erleichtern. Der fol­gende Text entspricht in seiner Struktur den Handlungsanweisungen dieses Hand­buchs.
Fett gedruckt: Das Handlungsziel. Hier erfahren Sie, was Sie mit den folgenden
Sc hritten erreichen
Nach der Nennung des Handlungsziels wird detaillierter erklärt, was mit der
Handlungsanweisung erreicht werden soll. So können Sie entscheiden, ob der Abschnitt überhaupt für Sie relevant ist.
Vorbedingungen, die erfüllt sein müssen, damit die nachfolgenden Schritte
sinnvoll abgearbeitet werden können, sind mit einem Pfeil gekennzeichnet. Hier erfahren Sie zum Beispiel, welche Software oder welches Zubehör Sie benötigen.
1. Ein einzelner Handlungsschritt: Dieser sagt Ihnen, was Sie an dieser
Stelle tun müssen. Zur besseren Orientierung sind die Schritte nummeriert.
Ein Ergebnis, das Sie nach Ausführen eines Schrittes bekommen, ist
mit einem Häkchen gekennzeichnet. Hier können Sie kontrollieren, ob die zuvor gemachten Schritte erfolgreich waren.
Zusätzliche Informationen, die an dieser Stelle Ihre Beachtung finden
sollten, sind mit einem eingekreisten „i“ gekennzeichnet. Hier werden Sie auf mögliche Fehlerquellen und deren Vermeidung hingewiesen.
Alternative Ergebnisse und Handlungsschritte sind mit einem Pfeil gekennzeichnet. Hier erfahren Sie, wie Sie auf einem anderen Weg zum gleichen Ergebnis kommen, oder was Sie tun können, falls Sie an dieser Stelle nicht das erwartete Ergebnis bekommen haben.
EBW-H100
Sicherheit
11
2 Sicherheit
Der Abschnitt Sicherheit verschafft einen Überblick über die für den Betrieb des Produkts zu beachtenden Sicherheitshinweise.
Das Produkt ist nach den derzeit gültigen Regeln der Technik gebaut und be­triebssicher. Es wurde geprüft und hat das Werk in sicherheitstechnisch ein­wandfreiem Zustand verlassen. Um diesen Zustand über die Betriebszeit zu erhalten, sind die Angaben der geltenden Publikationen und Zertifikate zu beachten und zu befolgen.
Die grundlegenden Sicherheitshinweise sind beim Betrieb des Produkts unbedingt einzuhalten. Über die grundlegenden Sicherheitshinweise hinaus sind in den einzelnen Abschnitten der Dokumentation die Beschreibungen von Vorgängen und Handlungsanweisungen mit konkreten Sicherheitshinweisen versehen.
Darüber hinaus gelten die örtlichen Unfallverhütungsvorschriften und allgemeine Sicherheitsbestimmungen für den Einsatzbereich des Geräts.
Erst die Beachtung aller Sicherheitshinweise ermöglicht den optimalen Schutz des Personals und der Umwelt vor Gefährdungen sowie den sicheren und störungsfrei­en Betrieb des Produkts.
2.1 Bestimmungsgemäße Verwendung
Das Produkt dient ausschließlich zu den aus der Funktionsübersicht hervorgehend­en Einsatzzwecken. Zusätzlich darf das Gerät für die folgenden Zwecke eingesetzt werden:
Einsatz und Montage in einem industriellen Schaltschrank
Übernahme von Schalt- sowie Datenübertragungsfunktionen in
Maschinen, die der Maschinenrichtlinie 2006/42/EG entsprechen
Einsatz als Datenübertragungsgerät an einer
speicherprogrammierbaren Steuerung
Das Produkt darf nic ht zu den folgenden Zwecken und unter diesen Bedingungen verwendet oder betrieben werden:
Steuerung oder Schaltung von Maschinen und Anlagen, die nicht der
Richtlinie 2006/42/EG entsprechen
Einsatz, Steuerung, Schaltung und Datenübertragung in Maschinen
oder Anlagen, die in explosionsfähigen Atmosphären betrieben werden
Steuerung, Schaltung und Datenübertragung von Maschinen, deren
Funktionen oder deren Funktionsausfall eine Gefahr für Leib und Leben darstellen können
Sicherheit
EBW-H100
12
2.2 Technische Grenzwerte
Das Produkt ist ausschließlich für die Verwendung innerhalb der in den Datenblät­tern angegebenen technischen Grenzwerte bestimmt.
Folgende Grenzwerte sind einzuhalten:
Die Umgebungstemperaturgrenzen dürfen nicht unter- bzw.
überschritten werden.
Der Versorgungsspannungsbereich darf nicht unter- bzw.
überschritten werden.
Die maximale Luftfeuchtigkeit darf nicht überschritten werden und
Kondensatbildung muss vermieden werden.
Die maximale Schaltspannung und die maximale
Schaltstrombelastung dürfen nicht überschritten werden.
Die maximale Eingangsspannung und der maximale Eingangsstrom
dürfen nicht überschritten werden.
2.3 Pflichten des Betreibers
Der Betreiber muss grundsätzlich die in seinem Land geltenden nationalen Vorschriften bezüglich Betrieb, Funktionsprüfung, Reparatur und Wartung von el­ektronischen Geräten beachten.
2.4 Qualifikation des Personals
Die Installation, Inbetriebnahme und Wartung des Produkts darf nur durch ausge­bildetes Fachpersonal erfolgen, das vom Anlagenbetreiber dazu autorisiert wurde. Das Fachpersonal muss diese Dokumentation gelesen und verstanden haben und die Anweisungen befolgen.
Der elektrische Anschluss und die Inbetriebnahme des Produkts darf nur durch eine Person erfolgen, die aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Normen und Bestimmungen in der Lage ist, Arbeiten an elektrischen Anlagen auszuführen und mögliche Gefahren selbständig zu erkennen und zu vermeiden.
EBW-H100
Sicherheit
13
2.5 Hinweise zu Transport und Lagerung
Die folgenden Hinweise sind zu beachten:
Das Produkt während des Transports und der Lagerung keiner
Feuchtigkeit und keinen anderen möglicherweise schädlichen Umweltbedingungen (Einstrahlung, Gase, usw.) aussetzen. Produkt entsprechend verpacken.
Das Produkt so verpacken, dass es vor Erschütterungen beim
Transport und bei der Lagerung geschützt ist, z.B. durch luftgepolsterte Verpackung.
Produkt vor Installation auf mögliche Beschädigungen überprüfen, die durch un­sachgemäßen Transport oder unsachgemäße Lagerung entstanden sein könnten. Transportschäden müssen auf den Frachtpapieren festgehalten werden. Alle Schadensersatzansprüche unverzüglich und vor der Installation gegenüber dem Spediteur / dem für die Lagerung verantwortlichen Unternehmen geltend machen.
2.6 Kennzeichnungen auf dem Produkt
Das Typenschild des Produkts befindet sich entweder als Aufdruck oder Aufkleber auf einer Fläche des Produkts. Es kann unter anderem folgende Kennzeichnungen enthalten, die hier näher erläutert sind.
Handbuch beachten
Dieses Symbol weist darauf hin, dass das Handbuch des Produkts essentielle Sicherheitshinweise enthält, die unbedingt zu beachten sind.
Altgeräte umweltgerecht entsorgen
Dieses Symbol weist darauf hin, dass Altgeräte getrennt vom Restmüll über geeignete Sammelstellen zu entsorgen sind. Siehe auch Abschnitt Entsorgung in diesem Handbuch.
CE-Kennzeichnung
Durch die Anbringung der CE-Kennzeichnung bestätigt der Hersteller, dass das Produkt den produktspezifisch geltenden europäischen Richtlinien entspricht.
UL-Kennzeichnung
Durch die Anbringung der UL-Kennzeichnung bestätigt der Hersteller, dass das Produkt die vorgegebenen Sicherheitsanforderungen einhält.
Schutzklasse II - Schutzisolierung
Dieses Symbol weist darauf hin, dass das Produkt der Schutzklasse II entspricht.
Sicherheit
EBW-H100
14
2.7 Umweltschutz
Entsorgen Sie das Produkt sowie die Verpackung gemäß den entsprechenden Umweltschutzvorschriften. Im Abschnitt Entsorgung dieses Handbuchs finden Sie Hinweise zur Entsorgung des Produkts. Trennen Sie die Verpackungsbestandteile aus Karton und Papier sowie Kunststoff und führen Sie sie über die entsprechenden Sammelsysteme dem Recycling zu.
2.8 Sicherheitshinweise zur elektrischen Installation
Der elektrische Anschluss darf nur von autorisiertem Fachpersonal gemäß den El­ektroplänen vorgenommen werden.
Die Hinweise zum elektrischen Anschluss in der Anleitung beachten, ansonsten kann die elektrische Schutzart beeinträchtigt werden.
Die sichere Trennung von berührungsgefährlichen Stromkreisen ist nur gewähr­leistet, wenn die angeschlossenen Geräte die Anforderungen der VDE 0106 T.101 (Grundanforderungen für sichere Trennung) erfüllen.
Für die sichere Trennung die Zuleitungen getrennt von berührungsgefährlichen Stromkreisen führen oder zusätzlich isolieren.
Vor Inbetriebnahme des Geräts ist eine leicht zugängliche, allpolige Trennvorrich­tung zu installieren, um das Gerät allpolig von der Stromversorgung trennen zu können.
2.9 Grundlegende Sicherheitshinweise
Vorsicht!
Nä sse und Flüssigkeiten aus der Umgebung können ins Innere des Produkts gelangen!
Brandgefahr und Beschädigung des Produkts.
Das Produkt darf nicht in nassen oder feuchten Umgebungen oder direkt in der Nähe von Gewässern eingesetzt werden. Installieren Sie das Produkt an einem trockenen, vor Spritzwasser geschützten Ort. Schalten Sie die Spannung ab, bevor Sie Arbeiten an einem Gerät durchführen, das mit Feuchtigkeit in Berührung kam.
Vorsicht!
Kurzschlüsse und Beschädigung durch unsachgemäße Reparaturen und Modifikationen sowie Öffnen von Wartungsbereichen!
Brandgefahr und Beschädigung des Produkts.
Das Öffnen des Produkts für Reparaturarbeiten oder Modifikationen ist nicht erlaubt.
EBW-H100
Sicherheit
15
Vorsicht!
Üb erstrom in der Geräteversorgung!
Brandgefahr und Beschädigung des Produkts durch Üb erstrom.
Sichern Sie das Produkt mit einer geeigneten Sicherung gegen Ströme höher als 1,6 A ab.
Vorsicht!
Üb erspannung und Spannungsspitzen aus dem Stromnetz!
Brandgefahr und Beschädigung des Gerätes durch Üb erspannung.
Installieren Sie einen geeigneten Überspannungsschutz.
Vorsicht!
Beschädigung durch Chemikalien!
Ketone und chlorierte Kohlenwasserstoffe lösen den Kunststoff des Gehäuses und beschädigen die Oberfläche des Geräts.
Bringen Sie das Gerät auf keinen Fall mit Ketonen (z.B. Aceton) und chlorierten Kohlenwasserstoffen (z.B. Dichlormethan) in Berührung.
Vorsicht!
Abstand von Antennen zu Personen!
Ein zu geringer Abstand von Mobilfunkantennen zu Personen kann die Gesundheit beeinträchtigen.
Bitte beachten Sie, dass die Mobilfunkantenne während des Betriebs mindestens 20 cm von Personen entfernt sein muss.
Verwendung von Open-Source-Software
EBW-H100
16
3 Verwendung von Open-Source-Software
3.1 Allgemeines
Unser Produkt EBW-H100 beinhaltet unter anderem auch sogenannte Open­Source-Software, die von Dritten hergestellt und für die freie Verwendung durch jedermann veröffentlicht wurde. Die Open-Source-Software steht unter besonderen Open-Source-Softwarelizenzen und dem Urheberrecht Dritter. Jeder Kunde kann die Open-Source-Software nach den Lizenzbestimmungen der jeweiligen Hersteller grundsätzlich frei verwenden. Die Rechte des Kunden, die Open-Source-Software über den Zweck unseres Produktes hinaus zu verwenden, werden im Detail von dem jeweils betroffenen Open-Source-Softwarelizenzen geregelt. Der Kunde kann die Open-Source-Software, so wie in der jeweiligen gültigen Lizenz vorgesehen, über die Zweckbestimmung, die die Open-Source-Software in unserem Produkt erfährt, hinaus frei verwenden. Für den Fall, dass zwischen unseren Lizenzbes­timmungen für unser Produkt und der jeweiligen Open-Source-Softwarelizenz ein Widerspruch besteht, geht die jeweils einschlägige Open-Source-Softwarelizenz unseren Lizenzbedingungen vor, soweit die jeweilige Open-Source-Software hi­ervon betroffen ist.
Die Nutzung der verwendeten Open-Source-Software ist unentgeltlich möglich. Wir erheben für die Benutzung der Open-Source-Software, die in unserem Produkt en­thalten ist, keine Nutzungsgebühren oder vergleichbare Gebühren. Die Benutzung der Open-Source-Software durch den Kunden in unserem Produkt ist nicht Bestandteil des Gewinns, den wir mit der vertraglichen Vergütung erzielen.
Aus der erhältlichen Liste ergeben sich alle Open-Source-Softwareprogramme, die in unserem Produkt enthalten sind. Die wichtigsten Open-Source-Softwarelizenzen sind im Abschnitt Lizenzen am Ende dieser Publikation aufgeführt.
Soweit Programme, die in unserem Produkt enthalten sind, unter der GNU General Public License (GPL), GNU Lesser General Public License (LGPL), der Clarified Artistic License oder einer anderen Open-Source-Softwarelizenz stehen, die vorschreibt, dass der Quellcode zur Verfügung zu stellen ist, und sollte diese Software nicht bereits mit unserem Produkt auf einem Datenträger im Quellcode mitgeliefert worden sein, so übersenden wir diesen jederzeit auf Nachfrage. Sollte hierbei die Zusendung auf einem Datenträger verlangt werden, so erfolgt die Übersendung gegen Zahlung einer Unkostenpauschale in Höhe von € 10,00. Unser Angebot, den Quellcode auf Na­chfrage zu versenden, endet automatisch mit Ablauf von 3 Jahren nach Lieferung unseres Produkts an den Kunden. Anfragen sind insoweit möglichst unter Angabe der Seriennummer unseres Produktes an folgende Adresse zu senden:
INSYS MICROELECTRONICS GmbH Hermann-Köhl-Str. 22 93049 Regensburg Telefon +49 941 58692 0 Telefax +49 941 58692 45 E-Mail: support@insys-icom.de
EBW-H100
Verwendung von Open-Source-Software
17
3.2 Besondere Haftungsbestimmungen
Wir übernehmen keine Gewährleistung und Haftung, wenn die Open-Source­Softwareprogramme, die in unserem Produkt enthalten sind, vom Kunden in einer Art und Weise verwendet werden, die nicht mehr dem Zweck des Vertrages, der dem Erwerb unseres Produktes zu Grunde liegt, entspricht. Dies betrifft insbe­sondere jede Verwendung der Open-Source-Softwareprogramme außerhalb un­seres Produktes. Für die Verwendung der Open-Source-Software jenseits des Ver­tragszwecks gelten die Gewährleistungs- und Haftungsbestimmungen, die die jeweils gültige Open-Source-Softwarelizenz für die entsprechende Open-Source­Software, wie nachstehend aufgeführt, vorsieht. Wir haften insbesondere auch nicht, wenn die Open-Source-Software in unserem Produkt oder die gesamte Softwarekonfiguration in unserem Produkt geändert wird. Die mit dem Vertrag, der dem Erwerb unseres Produkt zugrunde liegt, gegebene Gewährleistung gilt nur für die unveränderte Open-Source-Software und die unveränderte Softwarekonfigura­tion in unserem Produkt.
3.3 Verwendete Open-Source-Software
Wenden Sie sich bitte an unsere Support-Abteilung (support@insys-icom.de) für eine Liste der in diesem Produkt verwendeten Open-Source-Software.
Lieferumfang
EBW-H100
18
4 Lieferumfang
Der Lieferumfang umfasst die im Folgenden aufgeführten Zubehörteile. Bitte kontrollieren Sie, ob alle angegebenen Zubehörteile in Ihrem Karton enthalten sind. Sollte ein Teil fehlen oder beschädigt sein, so wenden Sie sich bitte an Ihren Distributor.
1 EBW-H100
1 Quick Installation Guide
1 Monitoring App
Optionales Zubehör ist nicht im Lieferumfang enthalten. Folgende Teile sind bei Ihrem Distributor oder INSYS icom erhältlich:
Mobilfunkantennen
Antennenverlängerungen und Zubehör
Hutschienennetzteile
Monitoring-Pakete zur Überwachung externer Geräte
Folgende weiterführenden Dokumente finden Sie im Downloadbereich und auf der Produktseite des EBW-H100 unter www.insys-icom.de:
Zusatzhandbuch ASCII-Konfigurationsdatei
Zusatzhandbuch Automatisches Update
Zusatzhandbuch CLI
Zusatzhandbuch Monitoring App
EBW-H100
Technische Daten
19
5 Technische Daten
5.1 Physikalische Merkmale
Die angegebenen Daten wurden bei nominaler Eingangsspannung, unter Volllast und einer Umgebungstemperatur von 25 °C gemessen. Die Grenzwerttoleranzen unterliegen den üblichen Schwankungen.
Physikalische Eigenschaft
Wert
Betriebsspannung
10 ... 48 V DC (±20%)
Leistungsaufnahme Ruhe (eingebucht)
ca. 2 W
Leistungsaufnahme Verbindung
max. 5 W
Abgestrahlte Leistung: UMTS 850: Class 3 UMTS 1900: Class 3 UMTS 2100: Class 3 EGSM 850 und 900: Class 4 GSM 1800 und 1900: Class 1 EGSM 850 und 900: Class E2 GSM 1800 und 1900: Class E2
0,25 W 0,25 W 0,25 W 2 W 1 W 0,5 W 0,5 W
Pegel Reset-Eingang
HIGH-Pegel = 3-12 V (Kontakt offen bzw. Spannungsfestigkeit bei Fremdspeisung) LOW-Pegel = 0-1 V
Gewicht
135 g
Abmessungen (Breite x Tiefe x Höhe)
45 mm x 110 mm x 75 mm
Temperaturbereich
-30 °C … 60 °C (max. 75 °C, s. unten)
Maximale zulässige Luftfeuchtigkeit
95% nicht kondensierend
Schutzart
Gehäuse IP40, Schraubklemmen IP20
Tabelle 1: Physikalische Eigenschaften
Max.-Angabe gilt für gelegentliche Datenübertragung und Verwen-
dung von nicht mehr als 2 LAN-Ports. Dabei können Funktions­einschränkungen (insbesondere bei der Datenübertragung) auftreten.
Technische Daten
EBW-H100
20
5.2 Technologische Merkmale
Technologische Eigenschaft
Beschreibung
Ethernet-Schnittstelle
10/100 Mbit/s Voll-/Halbduplex Autosense; Automatische Erkennung der Verdrahtung „Crossover” oder „Patch“.
LAN ext-Schnittstelle
10/100 Mbit/s Voll-/Halbduplex Autosense; Automatische Erkennung der Verdrahtung „Crossover” oder „Patch“.
GSM/GPRS-Frequenzen (2G)
850, 900, 1800, 1900 MHz
UMTS/HSPA-Frequenzen (3G)
800, 850, 900, 1900, 2100 MHz
SIM-Kartenleser
Unterstützung für 1,8 V- und 3,0 V-SIM-Karten Format: Mini-SIM (2FF), arretiert
SMS
SMS-Versand, eingehende SMS können empfangen werden, sind aber nicht über das Web-Interface zugänglich.
GPRS
GPRS Multislot Class 12, Coding scheme 1 bis 4, PBCCH, Mobile Station Class B
EDGE (EGPRS)
EDGE Multislot Class 12, Modulation and Coding Scheme MCS 1-9
HSPA
Uplink bis 5,76 MBit/s / Downlink bis 7,2 MBit/s
UE CAT. [1-8]. 11. 12 supported Compressed mode (3GPP TS25.212)
Tabelle 2: Technologische Merkmale
EBW-H100
Anzeige- und Bedienelemente
21
6 Anzeige- und Bedienelemente
Ab b ildung 1: An zeige- und Bedienelemente auf der Gerätevorderseite
Position
Bezeichnung
1
Reset-Taster
2
SIM-Karten-Slot
3
Power LED
4
COM LED
5
Signal LED
6
Status LED
7
Activity LED für LAN 2 / ext
8
Link LED für LAN 2 / ext
9
Activity LED für LAN 1
10
Link LED für LAN 1
Tabelle 3: Beschreibung der Anzeige- und Bedienelemente auf der Gerätevorderseite
Anzeige- und Bedienelemente
EBW-H100
22
6.1 Bedeutung der Anzeigeelemente
LED
Farbe
Funktion
aus
blitzt
blinkt
an
Link LAN 1/2
grün
10/100 MBit/s
10 MBit/s
100 MBit/s
Activity LAN 1/2
orange
Activity
nicht verb.
Daten­verkehr
verbunden Power
grün
Versorgung
fehlt
vorhanden
COM grün
WWAN-Link
offline im Aufbau
orange
WWAN-Link
aufgebaut
Signal
grün
SIM-Karte
kein Signal o. ausge­bucht
WWAN Daten­verkehr
Feldstärke (siehe Ta­belle 5)
Status
grün
VPN
VPN­Verbindung aufgebaut
rot
Status
Initialisier­ung, FW­Update, Störung
Tabelle 4: Bedeutung Anzeigeelemente
Blinktakt LED Signal
Wertigkeit
Qualität des Signals
900 ms an, 100 ms aus
20 .. 31
sehr gut
200 ms an, 200 ms aus
13 .. 19
gut
100 ms an, 900 ms aus
0 .. 12
schlecht
aus
99 (nicht feststellbar)
ungenügend
Tabelle 5: Blinkcode der Data/Signal LED
EBW-H100
Anzeige- und Bedienelemente
23
6.2 Funktion der Bedienelemente
Bezeichnung
Bedienung
Bedeutung
Reset-Taster
Einmal kurz drücken.
Setzt die Software zurück und startet sie neu.
(Soft-Reset)
Mindestens 3 Sekunden lang drücken.
Setzt die Hardware zurück und startet sie neu.
(Hard-Reset)
Innerhalb von 2 Sekunden dreimal hintereinander kurz drücken.
Löscht alle Einstellungen und setzt das Gerät auf Werkseinstellungen zurück
SIM-Karten-Slot
Kurz auf die SIM-Karte drücken
Wirft die SIM-Karte aus.
Tabelle 6: Funktionsbeschreibung und Bedeutung der Bedienelemente
Anschlüsse
EBW-H100
24
7 Anschlüsse
7.1 Anschlüsse Vorderseite
Ab b ildung 2: An schlüsse auf der Gerätevorderseite
Position
Bezeichnung
1
Ethernet-Port LAN 1 (RJ45, 10/100 BT)
2
Ethernet-Port LAN 2 / ext (RJ45, 10/100 BT)
3
Mobilfunkantennenanschluss (SMA-Buchse)
Tabelle 7: Beschreibung der An schlüsse auf der Gerätevorderseite
Bei Verwendung einer Außenantenne muss die Abschirmung des Antennensys­tems mit dem Schutzleiter verbunden werden.
EBW-H100
Anschlüsse
25
7.2 Klemmanschlüsse Oberseite
Ab b ildung 3: An schlüsse auf der Geräteoberseite
Klemme
Bezeichnung
Beschreibung
1
10 ... 48 VDC
Spannungsversorgung 10 V – 48 V DC
2
GND
Ground (Masse)
3
Reset
Reset-Eingang
Tabelle 8: Beschreibung der An schlüsse auf der Geräteoberseite
Zum Zurücksetzen des Geräts muss der Reset-Eingang mit Masse
(GND) verbunden werden. Die Funktionalität ist identisch mit dem Reset-Taster. Wird der Reset-Eingang mit einem Signalausgang verbunden, darf dessen HIGH-Pegel 12 V nicht überschreiten.
Funktionsübersicht
EBW-H100
26
8 Funktionsübersicht
Der EBW-H100 bietet Ihnen die folgenden Funktionen:
Konfiguration über Web-Interface, Befehlszeile (CLI) oder
Konfigurationsdatei
Alle Funktionen können über ein Web-Interface oder eine
Befehlszeilen-Schnittstelle (CLI, Command Line Interface) konfiguriert und eingestellt werden. Der Zugriff ist dabei mit einer Benutzername­und Kennwortabfrage geschützt. Der dafür erforderliche Port kann frei eingestellt werden. Alternativ kann auch eine Datei (ASCII oder binär) hochgeladen werden, welche die Konfiguration enthält.
Zugangskontrolle über Radius-Server Der Zugang zum Web-Interface oder der Befehlszeilen-Schnittstelle
(CLI) kann optional über einen Radius-Server gegen unbefugte Zugriffe geschützt werden.
IPv6-Routing Zusätzlich zu den IPv4-Adressen verfügen die Schnittstellen über
Adressen nach dem IPv6-Protokoll. Mit SLAAC (StateLess Address Auto Configuration) konfiguriert sich der Router selbständig eine oder mehrere IPv6-Adressen. Wenn im LAN ein Router mit Router Advertisement IPv6-Adressprefixe verkündet, konfiguriert sich der Router zusätzlich zu seinen bereits konfigurierten IPv6-Adressen eine Weitere mit dem verkündeten Prefix. Zusätzlich kann der Router sein Prefix an lokale Geräte verteilen (Router Advertisement).
DHCP-Server Angeschlossene Ethernet-Geräte können automatisch ihre IP-Adresse
beziehen.
DHCP-Client An der Schnittstelle LAN ext können optional automatisch IP-
Adressen aus dem Netzwerk bezogen werden.
Statische IP-Adresse Eine statische IP-Adresse kann für die Schnittstelle LAN ext
konfiguriert werden.
DSL-Standleitungsbetrieb Eine dauerhafte Verbindung über eine DSL („PPP-over-Ethernet“)-
Verbindung kann hergestellt und aufrecht erhalten werden. Dazu kann über die LAN ext-Schnittstelle ein DSL-Modem angeschlossen werden. So ist es möglich, mit einem externen Netzwerk über eine „Standleitung“ zu kommunizieren.
EBW-H100
Funktionsübersicht
27
Periodischer DSL-Verbindungsaufbau Eine DSL (PPPoE) -Verbindung kann zeitgesteuert aufgebaut und
auch geschlossen werden. Für den Verbindungsaufbau und den Verbindungsabbau können Sie Uhrzeiten festlegen.
Dynamischer DSL-Verbindungsaufbau Bei Bedarf kann selbständig eine DSL (PPPoE)-Verbindung aufgebaut
werden. Nach einer definierbaren Idle-Time oder einer definierbaren maximalen Verbindungszeit wird die Verbindung wieder abgebaut.
Wählfilter für DSL-Verbindungsaufbau Mit Hilfe der Wählfilter kann definiert werden, welche Datenpakete zu
einem PPPoE-Verbindungsaufbau führen. Unnötige Verbindungen können so vermieden werden, Kosten werden eingespart.
NAT und Port-Forwarding Der Router kann Datenpakete auch durch NAT und Port-Forwarding
weiterleiten. Nach festlegbaren Regeln werden eingehende IP-Pakete an definierbare Ports und Port-Bereiche zu IP-Adressen und Ports im LAN weitergeleitet.
IP-Forwarding Mit IP-Forwarding-Regeln können zusätzliche IP-Adressen an der
Schnittstelle LAN ext angelegt werden. Pakete an eine dieser IP­Adressen werden an die mit ihr verknüpfte IP-Adresse im lokalen LAN weitergeleitet.
Einwahl-PPP-Server (Dial-In) Eine Verwendung als PPP-Einwahlserver ist möglich. Wie bei einem
Internet Service Provider kann ein Anrufer eine PPP-Verbindung aufbauen, um auf das dahinterliegende Netzwerk zuzugreifen.
Aufbau einer PPP-Verbindung durch eingehenden Anruf (Callback) Es ist möglich, einen Anrufer zu identifizieren und automatisch eine
PPP-Verbindung zu einer zuvor bestimmten Gegenstelle (z.B. einem Internet Service Provider) aufzubauen. Dabei kann sich der Anrufer, der den Verbindungsaufbau auslöst, über eine PPP­Authentifizierungsmethode identifizieren.
Automatische Anwahl einer PPP-Gegenstelle (Dial-Out) Aufbau einer Verbindung zu einer PPP-Gegenstelle (z.B. Internet
Service Provider), sobald ausgehender Netzwerkverkehr registriert wird.
Wählfilter für das Auslösen eines Verbindungaufbaus Über Regeln können Sie festgelegen, welcher Netzwerkverkehr oder
Netzwerkteilnehmer einen Verbindungsaufbau auslösen darf.
Funktionsübersicht
EBW-H100
28
PPP-Standleitungsbetrieb Herstellung und Aufrechterhaltung einer dauerhaften Verbindung
über eine „Wählleitung“. So ist es möglich, mit einem Netzwerk über eine Wählverbindung wie über eine „Standleitung“ zu
kommunizieren.
Periodischer PPP-Verbindungsaufbau Es ist möglich, eine PPP-Verbindung zeitgesteuert aufzubauen zu
schließen. Für den Verbindungsaufbau und den Verbindungsabbau können feste Uhrzeiten eingestellt werden.

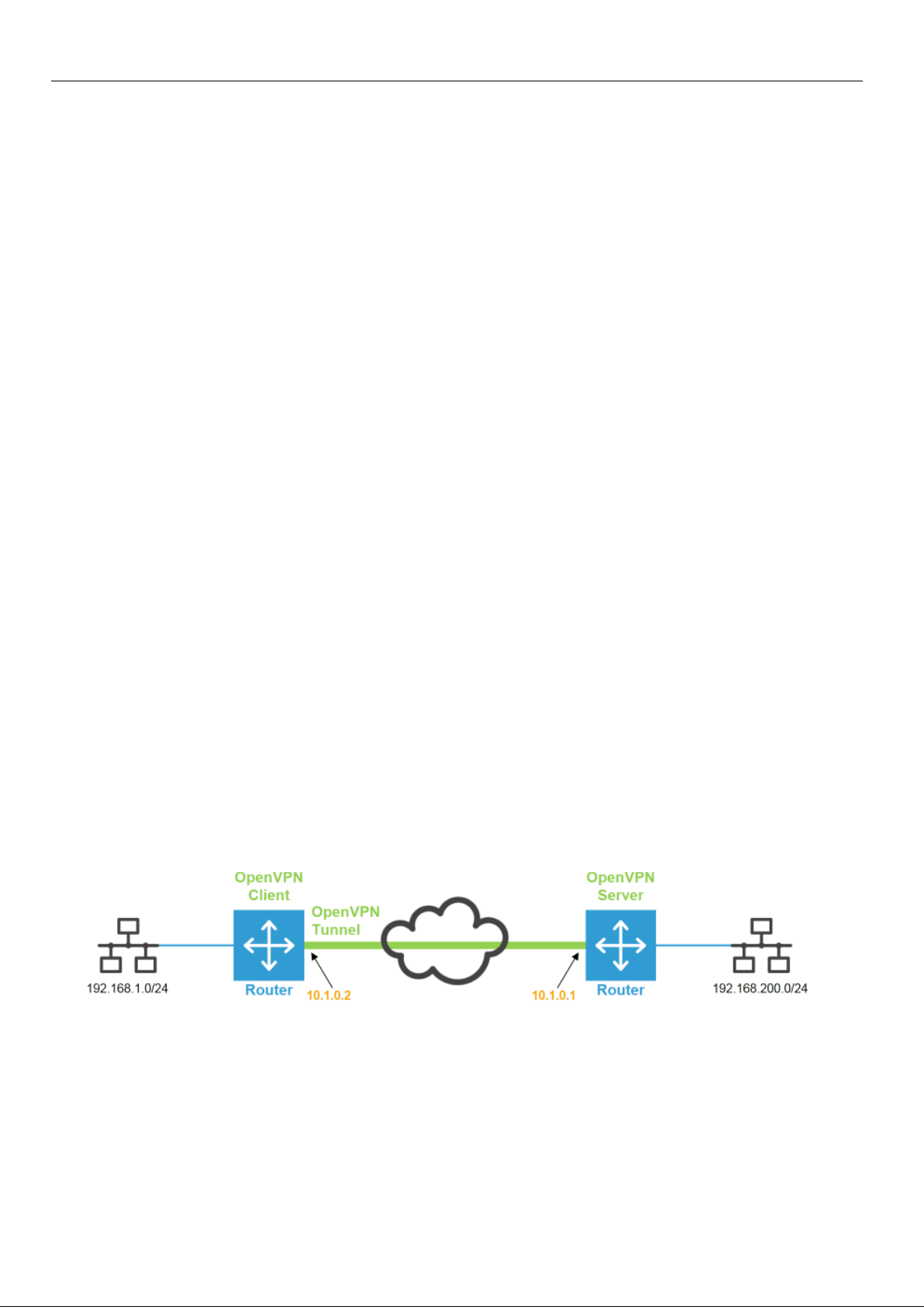

OpenVPN Der Router kann als OpenVPN-Server oder -Client fungieren. So
können Maschinen von außen über unsichere Netzwerke eine sichere Verbindung zum LAN hinter dem Router herstellen. Es kann auch ein ganzes LAN über eine unsichere Internet-Verbindung abhör- und störungssicher durch einen VPN-Tunnel mit einem anderen Netzwerk (z.B. dem Firmennetzwerk) verbunden werden. Dabei wird die Authentifizierung bei Verbindung zu einem OpenVPN-Server über einen statischen Schlüssel, über ein Zertifikat mit Benutzernamen und Kennwort oder über ein Zertifikat alleine unterstützt. Weiterhin kann auch eine OpenVPN-Verbindung ohne Authentifizierung aufgebaut werden.
PPTP Der Router kann als PPTP-Server oder Client fungieren. So können
Maschinen von außen über unsichere Netzwerke eine sichere Verbindung zum LAN hinter dem Router herstellen. Es kann auch ein ganzes LAN über eine unsichere Internet-Verbindung abhör- und störungssicher durch einen VPN-Tunnel mit einem anderen Netzwerk (z.B. dem Firmennetzwerk) verbunden werden.
IPsec-Protokoll Zwei Subnetze können über eine unsichere Internet-Verbindung
abhör- und störungssicher durch einen IPsec-Tunnel miteinander verbunden werden. Dabei wird die Authentifizierung bei Verbindung zu einem IPsec-Endgerät über Zertifikate oder eine Passphrase (PSK) unterstützt. Insgesamt können bis zu 10 Tunnel gleichzeitig aufgebaut werden.
GRE-Tunnel GRE-Tunnel ermöglichen die transparente Übertragung von Daten
durch eine bestehende Verbindung, ohne dass die Originalpakete verändert werden.
EBW-H100
Funktionsübersicht
29
IPT-Protokoll Unterstützung der Kommunikation über IPT (Internet-Protokoll
Telemetrie). Der Router kann sich als IPT-Slave zu einem IPT-Master verbinden und Nutzdaten des Seriell-Ethernet-Gateway an einen anderen IPT-Slave tunneln.
Dynamisches DNS-Update Nach dem Aufbau einer PPP-Verbindung zu einem Internet Service
Provider kann die zugewiesene IP-Adresse bei einem dynamischen DNS-Service (z.B. DynDNS) hinterlegt werden. Der Router kann aus dem Internet heraus erreicht werden.
DNS-Relay-Server DNS-Anfragen können an vorher konfigurierte DNS-Server im Internet
oder die beim PPP-Verbindungsaufbau übergebenen DNS-Server weitergeleitet werden.
Firewall (Stateful Firewall) Die Firewall ermöglicht es, ein- und ausgehende IP-Verbindungen zu
beschränken. Für jede Verbindung und für jeden gespeicherten Benutzer kann eine flexible Regel angelegt werden. Entspricht eine Verbindung durch den Router einer dieser Firewall-Regeln, so wird die Verbindung zugelassen, andernfalls wird die Verbindung unterbunden. Die „Stateful Firewall“ erlaubt Verbindungen auch für Protokolle mit speziellen Anforderungen, z.B. FTP.
MAC-Filter Der MAC-Filter ermöglicht es, dass nur noch Pakete an der lokalen
Ethernet-Schnittstelle akzeptiert werden, die von explizit zugelassenen Netzwerkgeräten stammen.
E-Mail- und SMS-Versand sowie SNMP-Trap-Auslösung bei
verschiedenen Ereignissen
Es ist möglich, bei verschiedenen Ereignissen eine E-Mail oder eine
SMS an beliebige Empfänger zu versenden oder einen SNMP-Trap auszulösen. Dazu stehen eine Reihe vordefinierter Ereignisse zur Verfügung, wie zum Beispiel der Aufbau von Verbindungen oder Tunnels, Empfang von SMS, Änderungen der Link-Zustände, fehlerhafte Authentifizierung am Web-Interface, Zurückweisungen durch die Firewall, Konfigurationsänderungen und andere interne Vorgänge im Gerät.
SMS-Empfang Es besteht die Möglichkeit, SMS zu empfangen. Damit können
verschiedene Befehle übermittelt werden, optional auch kennwortgeschützt. Nicht auswertbare SMS können an die Sandbox weitergeleitet und dort ausgewertet werden.
Funktionsübersicht
EBW-H100
30
SNMP-Agent für die Bearbeitung von SNMP-Anfragen Beantwortung eingehender SNMP-Anfragen (SNMP-Get-Requests)
bei aktiviertem SNMP-Agent. Damit können fast alle Konfigurationsparameter ausgelesen werden.
Zeitsynchronisation über NTP Synchronisierung der Systemzeit über das Network Time Protocol mit
einem NTP-Server im Internet. So ist die Systemzeit immer aktuell und die interne Uhr muss nicht manuell eingestellt werden.
NTP-Server Ein NTP-Server kann NTP-Anfragen im lokalen Netz beantworten.
HTTP und HTTPS Proxy mit URL-Filter Der Proxy dient dazu, um den Zugriff auf Webadressen für
Applikationen im lokalen Netz des Routers zu beschränken sowie um Verbindungs-Timeouts zu vermeiden. Es werden die Protokolle HTTP und HTTPS unterstützt. Der Proxy hält Verbindungen während dem Verbindungsaufbaus des Kommunikationsgerätes geöffnet, um einem vorzeitigen Timeout vorzubeugen. Der Proxy arbeitet nicht als Cache für häufig aufgerufene Webseiten.
Log-Dateien Verschiedene Log-Dateien können als Textdatei über das Web-
Interface heruntergeladen werden.
Herunterladbare Konfigurationsdateien Die Konfiguration kann als binäre oder als ASCII-Datei
heruntergeladen werden. Die Datei kann als Sicherheitskopie zur Konfiguration nach einer Zurückstellung auf Werkseinstellungen verwendet werden oder zum bequemen Laden einer gleichen Konfiguration in verschiedene Router. Die ASCII-Konfigurationsdatei kann bearbeitet werden und bietet eine bequeme Möglichkeit zur alternativen Konfiguration.
Firmware-Update über Web-Interface Die Firmware kann über das Web-Interface aktualisiert werden. Ein
Update kann lokal oder aus der Ferne durchgeführt werden.
Automatisches tägliches Update Eine tägliche automatische Aktualisierung von Firmware-Dateien,
Konfigurationsdateien (binär und ASCII) oder Sandbox-Image-Dateien, die auf einem Server entsprechend bereitgestellt werden, ist möglich.
Redundante WAN-Schnittstelle Es ist möglich, das integrierte Kommunikationsgerät als redundante
WAN-Schnittstelle bei Verbindungsproblemen über die LAN ext­Schnittstelle zu verwenden.
EBW-H100
Funktionsübersicht
31
Frei programmierbare Sandbox Es steht eine frei programmierbare Sandbox zur Verfügung. Die
Sandbox ist eine Art virtueller Maschine, die auf dem Router läuft und in der man Programme starten, Daten sammeln und Dienste anbieten kann, die im eigentlichen System nicht vorhanden sind.
Debugging-Werkzeuge zur Analyse von Netzwerkverbindungen Es stehen verschiedene Werkzeuge zur Verfügung, um Probleme mit
Netzwerkverbindungen analysieren zu können. Dabei können Ping­Pakete gesendet, Routen von IP-Paketen verfolgt, DNS-Informationen abgefragt und Netzwerkpakete aufgezeichnet werden.
Abfragen und Setzen von Objekten über MCIP-Protokoll Ein Teil der LEDs kann über das MCIP-Protokoll abgefragt oder
gesetzt werden. Das MCIP-Protokoll ist sowohl in der Sandbox als auch von externen Geräten über TCP/IP verfügbar.
Vorinstallierte Monitoring App Die vorinstallierte Monitoring App (Überwachungsapplikation)
ermöglicht die Überwachung von Timern, eingehenden SMS (Mobilfunkgeräte) oder Objekten einer Siemens-Steuerung der Typen LOGO!™ bzw. S7 (jeweils lizenzpflichtig) sowie das Absetzen von Alarmmeldungen.
Montage
EBW-H100
32
9 Montage
Dieser Abschnitt erklärt, wie Sie den EBW-H100 auf einer Hutschiene montieren, die Spannungsversorgung anklemmen und wie Sie ihn wieder demontieren können. Beachten Sie dazu unbedingt die Anweisungen im
Abschnitt „Sicherheit“ dieses Handbuchs, insbesondere die „Sicherheitshinweise zur elektrischen Installation“.
Vorsicht!
Nä sse und Flüssigkeiten aus der Umgebung können ins Innere des Geräts gelangen!
Brandgefahr und Beschädigung des Produkts.
Das Gerät darf nicht in nassen oder feuchten Umgebungen oder direkt in der Nähe von Gewässern eingesetzt werden. Installieren Sie das Gerät an einem trockenen, vor Spritzwasser geschützten Ort. Schalten Sie die Spannung ab, bevor Sie Arbeiten an einem Gerät durchführen, das mit Feuchtigkeit in Berührung kam.
Vorsicht!
Gerätezerstörung durch falsche Spannungsquelle!
Wenn das Gerät mit einer Spannungsquelle betrieben wird, die eine größere Spannung als die zulässige Betriebsspannung liefert, wird es zerstört.
Sorgen Sie für eine geeignete Spannungsversorgung. Den richtigen Spannungsbereich finden Sie im Abschnitt Technische Daten.
EBW-H100
Montage
33
Gerät auf Hutschiene montieren
So montieren Sie den EBW-H100 auf einer DIN-Hutschiene:
1. Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der
Hutschiene an. An der oberen und der unteren Außenkante der Hutschienennut befinden sich jeweils zwei Rasthaken. Haken Sie die oberen beim Ansetzen hinter der Oberkante der Hutschiene ein.
2. Klappen Sie das Gerät senkrecht zur Hutschiene, bis die zwei unteren,
beweglichen Rasthaken unten in der Hutschiene einrasten.
Der EBW-H100 ist nun fertig montiert.
Spannungsversorgung anklemmen
Das Gerät ist bereits auf der Hutschiene montiert. Die Spannungsversorgung steht bereit und ist abgeschaltet.
1. Klemmen Sie das Massekabel der Spannungsversorgung an der
Klemme „GND“ an.
2. Klemmen Sie den Pluspol der Spannungsversorgung an der Klemme
für die Spannungsversorgung an.
Der EBW-H100 ist nun mit der Spannungsversorgung verbunden.
Montage
EBW-H100
34
Spannungsversorgung trennen
Das Gerät ist auf der Hutschiene montiert. Die Spannungsversorgung ist angeschlossen und abgeschaltet.
1. Trennen Sie das Massekabel der Spannungsversorgung von der
Klemme „GND“.
2. Trennen Sie den Pluspol der Spannungsversorgung von der Klemme
für die Spannungsversorgung.
Der EBW-H100 ist von der Spannungsversorgung getrennt.
Gerät von Hutschiene demontieren
So demontieren Sie den EBW-H100 von einer DIN-Hutschiene in einem
Schaltschrank:
Sie benötigen einen kleinen Schlitzschraubendreher. Die Spannungsversorgung des Schaltschranks ist abgestellt und gegen
versehentliches Wiedereinschalten gesichert.
Alle Kabel am Gerät sind abgeklemmt.
1. Führen Sie den Schlitzschraubendreher wie in der folgenden
Abbildung gezeigt in die Rille hinten im Boden ein.
EBW-H100
Montage
35
2. Bewegen Sie den Schlitzschraubendreher wie in der folgenden
Abbildung gezeigt zum Gerät hin.
Die Kunststofffeder mit den unteren Rasthaken wird
auseinandergezogen.
3. Während Sie die Kunststofffeder mit den unteren Rasthaken gespannt
halten, klappen Sie das Gerät von der Hutschiene weg.
4. Haken Sie das Gerät aus und nehmen Sie ihn senkrecht zur
Hutschiene ab.
Der EBW-H100 ist nun demontiert.
Inbetriebnahme
EBW-H100
36
10 Inbetriebnahme
Dieses Kapitel erklärt, wie Sie den EBW-H100 in Betrieb nehmen; d.h. mit einem PC verbinden und zur Konfiguration vorbereiten.
SIM-Karte einsetzen.
So setzen Sie die SIM-Karte ein.
Die Stromversorgung des Geräts ist abgestellt. Sie benötigen eine funktionierende Mini-SIM-Karte Ihres
Mobilfunkproviders.
Sie benötigen die dazugehörige PIN.
1. Schieben Sie die SIM-Karte mit den Kontakten nach außen und der
Fase nach hinten zeigend in den SIM-Karten-Slot bis sie einrastet.
Um die SIM-Karte zu entfernen, drücken Sie kurz auf die Karte. Die
Karte wird dann ein Stück weit herausgeschoben und kann entnommen werden.
2. Schalten Sie die Stromversorgung wieder ein.
EBW-H100
Inbetriebnahme
37
Anschließen einer Mobilfunkantenne und eines PC
So verbinden Sie den EBW-H100 mit einer GSM-Antenne und über ein
Netzwerkkabel mit einem PC.
Die Stromversorgung des Geräts ist abgestellt. Sie benötigen ein Cat 5 Netzwerk-Patchkabel. Sie benötigen eine Netzwerkkarte am PC. Sie benötigen eine passende Mobilfunkantenne (bei INSYS icom erhältlich.)
Für die USA gilt die Vorschrift der Federal Communications
Commission (FCC), nach der die Antenne in mindestens 20 cm Abstand zu Personen, nicht am gleichen Ort mit anderen Antennen oder Sendern installiert und betrieben werden sowie einen Antennengewinn von nicht mehr als 8,4 dBi (GSM 1900) beziehungsweise 2,9.dBi (GSM 850) aufweisen soll.
1. Suchen Sie die RJ-45-Buchse der Netzwerkkarte am PC.
2. Stecken Sie das eine Ende des Netzwerkkabels in die RJ-45-Buchse
am PC und das andere Ende in eine der LAN-Buchsen des EBW-H100.
3. Schließen Sie die Mobilfunkantenne an die Antennenbuchse an.
Inbetriebnahme
EBW-H100
38
Den EBW-H100 konfigurieren
Das Gerät ist an den PC angeschlossen. Die Spannungsversorgung des Geräts ist eingeschaltet. Sie haben die nötigen Zugriffsrechte, die IP-Adresse der Netzwerkkarte zu
verändern, an die der EBW-H100 angeschlossen ist.
1. Ändern Sie die IP-Adresse der Netzwerkkarte, an die das Gerät
angeschlossen ist, auf eine Adresse die mit 192.168.1. beginnt.
Alternativ können Sie Ihre Netzwerkkarte auf „automatische Adresszuweisung“ konfigurieren. Der integrierte DHCP Server des
EBW-H100 weist Ihrer Netzwerkkarte dann beim Anstecken eine Adresse aus dem passenden Adressbereich zu.
Verwenden Sie nicht die Adresse 192.168.1.1. Das ist die ab Werk
eingestellte IP-Adresse des Geräts. Verwenden Sie z.B. 192.168.1.2. als IP-Adresse für die Netzwerkkarte in Ihrem PC.
2. Öffnen Sie einen Webbrowser und geben Sie die URL
„http://192.168.1.1“ ein.
Der Webbrowser lädt die Startseite des EBW-H100.
Falls Sie im Browserfenster die Meldung sehen, dass die Seite mit der Adresse nicht gefunden werden kann: Prüfen Sie, ob das Gerät mit Spannung versorgt ist. Falls ja, ist vermutlich die falsche IP-Adresse im Gerät eingestellt. Drücken Sie dafür dreimal innerhalb von 2 Sekunden auf den Reset-Taster und wiederholen Sie diese Anleitung ab Schritt 2.
Sie werden durch einen Dialog zur Authentifizierung mit
Benutzernamen und Kennwort aufgefordert.
3. Geben Sie als Benutzernamen „insys“ und als Kennwort „icom“ ein.
Benutzername und Kennwort sind als Werkeinstellung gesetzt.
Funktioniert die Anmeldung am Web-Interface mit diesen Daten nicht, setzen Sie das Gerät einfach auf die Werkseinstellungen zurück. Drücken Sie dafür dreimal innerhalb von 2 Sekunden auf den Reset­Taster und wiederholen Sie diese Anleitung ab Schritt 2.
Sie sehen die Startseite des Web-Interface. Der EBW-H100 ist erfolgreich installiert und bereit zur Konfiguration.
EBW-H100
Bedienprinzip
39
11 Bedienprinzip
Dieses Kapitel erklärt Ihnen, wie Sie bei Bedienung und Konfiguration eines EBW­H100 vorgehen.
Konfiguration und Bedienung erfolgen mit Hilfe einer web-basierten Schnittstelle (Web-Interface). Das Web-Interface selbst wird mit Hilfe eines Webbrowsers angezeigt und bedient.
Bedienprinzip
EBW-H100
40
11.1 Bedienung mit Web-Interface
Das Web-Interface ermöglicht eine komfortable Konfiguration mit Hilfe eines Webbrowsers. Über das Web-Interface ist es möglich, alle Funktionen zu konfigurieren. Die Bedienung ist weitgehend selbsterklärend. Das Web­Interface bietet zusätzlich eine Online-Hilfe, in der die Bedeutung möglicher Einstellungen erklärt ist. Die Online-Hilfe wird angezeigt, indem in der
Titelleiste unter der Sprachauswahl die Option „Hilfetexte anzeigen“ gewählt
wird.
Wir empfehlen bei den ersten Konfigurationsvorgängen unbedingt, die
Online-Hilfe zu aktivieren, um eine schnelle und fehlerfreie Konfiguration zu ermöglichen.
Konfigurieren und Einstellen mit dem Web-Interface
Hier erfahren Sie, wie Sie prinzipiell vorgehen, um mit dem Web-Interface
zu konfigurieren.
Das Gerät ist betriebsbereit und Sie haben darauf Zugriff (siehe Abschnitt
Inbetriebnahme).
1. Starten Sie den Web-Browser und geben Sie die IP-Adresse in die
Adresszeile ein.
Die ab Werk voreingestellte IP-Adresse ist 192.168.1.1.
Ein Dialog zur Authentifizierung erscheint und fordert Sie auf,
Benutzernamen und Kennwort einzugeben.
2. Geben Sie den Benutzernamen und Kennwort ein und klicken Sie
danach auf OK.
Die Werkseinstellung des Web-Interface sind wie folgt:
der Benutzername ist „insys“, das Kennwort ist „icom“.
Die Startseite des Web-Interface wird angezeigt.
3. Wählen Sie über das Menü links den Menüpunkt aus, in dem Sie
Einstellungen vornehmen möchten.
4. Nehmen Sie die gewünschten Einstellungen vor.
5. Klicken Sie abschließend auf die Schaltfläche OK auf der jeweiligen
Konfigurationsseite, um die Einstellungen zu speichern.
Bitte klicken Sie nach einer Änderung der Konfiguration stets die auf
die Schaltfläche OK , da ansonsten bei einem Wechsel der Seite oder beim Schließen des Browsers die Einstellungen nicht übernommen
werden.
EBW-H100
Bedienprinzip
41
11.2 Zugang über das HTTPS-Protokoll
Das Web-Interface ermöglicht auch eine sichere Konfiguration unter Verwendung des HTTPS-Protokolls. Das HTTPS-Protokoll ermöglicht eine Authentifizierung des Servers (d.h. des EBW-H100) sowie eine Verschlüsselung der Datenübertragung.
Bei einem ersten Zugriff über das HTTPS-Protokoll zeigt der Browser an, dass der EBW-H100 ein ungültiges Sicherheitszertifikat verwendet. Dem Zertifikat wird nicht vertraut, weil das Aussteller-Zertifikat (CA-Zertifikat) unbekannt ist.
Sie können diese Warnmeldung ignorieren und (je nach Browser und Betriebssystem) eine Ausnahme für diesen Server hinzufügen oder die sichere Verbindung zu diesem Server trotzdem aufbauen.
Wir empfehlen, das CA-Zertifikat CA_MoRoS.crt von der Zertifikats-Seite (http://www.insys-icom.de/zertifikat/) herunterzuladen und in Ihren Browser zu importieren, um INSYS MICROELECTRONICS als Zertifizierungsstelle anzuerkennen. Gehen Sie dazu vor, wie in der Dokumentation Ihres Browsers beschrieben.
Wenn INSYS MICROELECTRONICS als Zertifizierungsstelle in Ihrem Browser hinterlegt ist und sie erneut auf das Gerät über das HTTPS-Protokoll zugreifen, zeigt der Browser erneut an, dass ein ungültiges Sicherheitszertifikat verwendet wird. Dem Zertifikat wird nicht vertraut, weil sich der Common Name des Zertifikates von Ihrer Eingabe in der Adressleiste des Browsers unterscheidet. Der Browser meldet, dass sich ein anderes Gerät unter dieser URL meldet. Der Common Name des Zertifikates besteht aus der MAC­Adresse des EBW-H100, wobei die Doppelpunkte durch Unterstriche ersetzt sind.
Sie können diese Warnmeldung ignorieren und (je nach Browser und Betriebssystem) eine Ausnahme für diesen Server hinzufügen oder die sichere Verbindung zu diesem Server trotzdem aufbauen.
Um auch diese Browser-Warnung zu vermeiden, müssen Sie den Common Name des zu erreichenden EBW-H100 in die Adressleiste Ihres Browsers eingeben. Damit die URL zum richtigen Gerät führt, muss der Common Name mit der IP-Adresse des Geräts verknüpft werden. Den Allgemeinen Namen (Common Name) können Sie herausfinden, indem Sie das Zertifikat vom Gerät herunterladen und dies ansehen. Die Vorgehensweise hierzu ist von Ihrem Browser abhängig. Die Vorgehensweise für das Einrichten der Verknüpfung ist abhängig von Ihrem Betriebssystem:
Editieren von /etc/hosts (Linux/Unix)
Editieren von C:\WINDOWS\system32\drivers\etc\hosts (Windows XP)
Konfigurieren Ihres eigenen DNS-Servers
Sehen Sie für weitere Informationen dazu in der Dokumentation Ihres Betriebssystems nach.
Funktionen
EBW-H100
42
12 Funktionen
12.1 Basic Settings
12.1.1 Zugang zum Web-Interface konfigurieren
Das Web-Interface dient zur Konfiguration des EBW-H100. Es wird durch eine Abfrage von Benutzername und Kennwort (alternativ auch über einen Radius­Server) gegen unbefugte Zugriffe geschützt. Das Web-Interface kann für eine Konfiguration von einem Rechner aus dem internen Netz oder für eine Fernkonfiguration aus dem WAN über das HTTP- und HTTPS-Protokoll konfiguriert werden. Für eine bessere Unterscheidbarkeit kann ein Standort eingetragen werden. Sie können den Port festlegen, unter dem Sie das Web-Interface erreichen.
Konfiguration mit Web-Interface (Menü „Basic Settings“, Seite „Web­Interface“)
Für eine Authentifizierung lokal am Gerät wählen Sie den Radiobutton „Authentifizierung mit Kennwort“ und geben Sie die Zugangsdaten in die entsprechenden Felder ein.
Für eine Authentifizierung am Radius-Server wählen Sie den Radiobutton „Authentifizierung am Radius-Server“.
Dazu muss der Radius-Server konfiguriert sein (im Menü „Basic
Settings“ auf der Seite „Radius-Server“).
Um eine Authentifizierung mit Kennwort zu ermöglichen, falls der Radius-Server nicht erreichbar ist bzw. nicht antwortet, aktivieren Sie die Checkbox „Authentifizierung mit Kennwort nach Radius-Timeout“.
Um festzulegen, über welche Zugriffsmöglichkeiten (lokal oder aus der Ferne über HTTP oder HTTPS) die Konfiguration zulässig ist, aktivieren bzw. deaktivieren Sie die jeweiligen Checkboxen.
Den Port des Web-Interface legen Sie im Eingabefeld „HTTP Port des Web-Interface“ bzw. „HTTPS Port des Web-Interface“ fest. Standardmäßig ist Port 80 (HTTP) bzw. Port 443 (HTTPS) für das Web­Interface eingestellt.
Eine Bezeichnung des Routers oder Standorts kann im Feld „Standort“ eingegeben werden. Diese Bezeichnung erscheint dann in der Titelzeile des Browserfensters sowie der Startseite des Web-Interface und erleichtert eine Unterscheidung wenn mehrere Web-Interface-Fenster geöffnet sind.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
EBW-H100
Funktionen
43
12.1.2 IP-Adressen einstellen
Der EBW-H100 muss im LAN unter einer bestimmten IP-Adresse erreichbar sein. Dazu müssen Sie eine statische IP-Adresse eingeben. Sie können dabei eine IPv4­und eine IPv6-Adresse eingeben. Mit SLAAC (StateLess Address AutoConfiguration) kann sich der Router selbständig eine oder mehrere IPv6­Adressen konfigurieren. Wenn im LAN ein Router mit Router Advertisement IPv6­Adressprefixe verkündet, konfiguriert sich der Router zusätzlich zu seinen bereits konfigurierten IPv6-Adressen eine Weitere mit dem verkündeten Prefix.
Dem lokalen Netzwerk kann eine virtuelle Netzadresse zugewiesen werden. Geräte im lokalen Netzwerk können anschließend über das WAN mit der virtuellen Adresse angesprochen werden. Der Router tauscht den Netzwerkanteil der virtuellen IP-Adresse gegen den Netzwerkanteil des lokalen Netzwerkes aus und leitet das Paket an das Ziel weiter.
Konfiguration mit Web-Interface (Menü „Basic Settings“, Seite „IP-Adresse (LAN)“)
Um eine statische IP-Adresse einzustellen, geben Sie die IPv4-Adresse des Routers im LAN sowie die Netzmaske ein.
Bei Änderung der lokalen IP-Adresse wird automatisch der
Adressbereich des DHCP-Servers angepasst, wenn sich die Netzmaske nicht verändert hat. Bei einer veränderten Netzmaske wird der DHCP-Server deaktiviert und muss von Hand konfiguriert werden. Darauf wird in einer Meldung hingewiesen.
Die MAC-Adresse finden Sie unter den Eingabefeldern für die IP-Adresse und Netzmaske unter „MAC-Adresse“ auf dieser Seite.
Damit sich der Router selbständig eine oder mehrere IPv6-Adressen konfiguriert, markieren Sie die Checkbox „IPv6-Adresse automatisch beziehen (SLAAC)“.
Geben Sie im Eingabefeld „IPv6-Adresse“ die IPv6-Adresse des Routers
im LAN ein oder wählen Sie den Link „Neue ULA generieren“, um eine
ULA (Unique Local Address) zu generieren. Um dem lokalen Netzwerk eine virtuelle Netzadresse zuzuweisen,
markieren Sie die Checkbox „Netmapping aktivieren“ und geben Sie die Netzadresse (d.h. den gesamten IP-Bereich) in das Feld „Virtuelle
Netzadresse“ ein (z.B. 192.168.2.0). Diese virtuelle Adresse ist nur von
der WAN- bzw. VPN-Seite aus sichtbar. Speichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
Funktionen
EBW-H100
44
Soll die Kommunikation aus Sicherheitsgründen auf nur eine IP-
Version (IPv4 oder IPv6) beschränkt werden, darf hier für die zu sperrende Version keine IP-Adresse angegeben werden. Wenn IPv6 gesperrt werden soll, müssen auch SLAAC und der Router­Advertiser deaktiviert sein. Wenn IPv4 gesperrt werden soll, müssen DHCP-Server und –Client deaktiviert sein. Bei der IP-Adresse der LAN (ext)-Schnittstelle ist genauso zu verfahren. Außerdem ist die Firewall für die zu blockierende IP-Version zu aktivieren und es müssen alle Firewall-Regeln manuell so abgeändert werden, dass sie keinen Datenverkehr dieser IP-Version erlauben.
EBW-H100
Funktionen
45
12.1.3 Statische Routen eintragen
Sie können im EBW-H100 statische Routen für die Weiterleitung von Datenpaketen definieren, die beim Systemstart geladen werden.
Konfiguration mit Web-Interface (Menü „Basic Settings“, Seite „Routing“)
Um eine statische Route einzutragen, geben Sie im Abschnitt „Neue Route hinzufügen“ die Netzadresse, die Netzmaske sowie den Ga teway in die jeweiligen Felder für IPv4 oder IPv6 ein. Alle Felder müssen ausgefüllt werden, damit eine neue Route für die jeweilige IP-Version in die Tabelle übernommen wird. Übernehmen Sie die Route, indem Sie auf „OK“ klicken.
Um eine bestehende Route zu löschen, aktivieren Sie unter „Bestehende
Routen“ die Checkbox der Route(n), die gelöscht werden soll(en). Speichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
Hier kann weder ein Default-Gateway eingetragen werden, noch kann
NAT ein- oder ausgeschaltet werden. Dies wird in den Menüs „Dial­In“, „Dial-Out“ bzw. „LAN (ext)“ auf der dortigen Seite „Routing“
konfiguriert.
12.1.4 Hostnamen eintragen
Sie können den Host- und Domainnamen des EBW-H100 hier angeben. Außerdem kann eine Hosttabelle erstellt werden, in der IP-Adressen mit
Hostnamen verknüpft werden. Wenn der Router bei einem PC als DNS-Server eingetragen ist, kann dieser anstelle der IP-Adressen die Hostnamen zur Adressierung benutzen.
Konfiguration mit Web-Interface (Menü „Basic Settings“, Seite „Hostnamen“)
Um den Hostnamen einzutragen, geben Sie den Hostnamen ein. Um den Domainnamen einzutragen, geben Sie den Domainnamen ein. Um einen neuen Host in die Hosttabelle einzutragen, geben Sie im
Abschnitt „Neuen Host hinzufügen“ die IP-Adresse und den zugehörigen Hostnamen in die jeweiligen Felder ein. Übernehmen Sie den Host in die Tabelle, indem Sie auf „OK“ klicken.
Um einen bestehenden Host zu löschen, aktivieren Sie unter
„Bestehende Hosts“ die Checkbox des/der Hosts, der/die gelöscht
werden soll(en). Speichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
Funktionen
EBW-H100
46
12.1.5 MAC-Filter konfigurieren
Im EBW-H100 kann ein MAC-Filter aktiviert werden, der dann an der lokalen Ethernet-Schnittstelle nur noch Pakete akzeptiert, die von Netzwerkgeräten kommen, die explizit im Filter zugelassen sind.
Dies gilt nur für Verbindungen, welche vom Gerät im lokalen LAN
initiiert werden, nicht für Verbindungen, die von Seiten des WAN initiiert wurden.
Hinweis
Verlust der Erreichbarkeit!
Wenn die MAC-Adresse des Rechners, mit dem die Konfiguration vorgenommen wird, nicht eingetragen ist, ist keine weitere Konfiguration mehr möglich.
Tragen Sie unbedingt die MAC-Adresse des Rechners, mit dem die Konfiguration vorgenommen wird, in die Liste erlaubter Absender-MAC-Adressen ein, bevor Sie den MAC-Filter aktivieren.
Konfiguration mit Web-Interface (Menü „Basic Settings“, Seite „MAC-Filter“)
Um den MAC-Filter zu aktivieren, aktivieren Sie die Checkbox „MAC- Filter aktivieren“.
Um eine neue Absender-MAC-Adresse einzutragen, geben Sie diese in das Feld „Neue Absender-MAC-Adresse zulassen“ ein. Die MAC-Adresse kann mit oder ohne Doppelpunkten eingetragen werden, andere Formate werden nicht unterstützt. Übernehmen Sie den Eintrag, indem Sie auf „OK“ klicken.
Um eine bestehende Absender MAC-Adresse zu löschen, aktivieren Sie unter „Erlaubte Absender-MAC-Adressen“ die Checkbox der Adresse(n), die gelöscht werden soll(en).
Speichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
EBW-H100
Funktionen
47
12.1.6 Zugriffschutz über Radius-Server konfigurieren
Der Zugang zum Web-Interface oder der Befehlszeilen-Schnittstelle (CLI) kann optional über einen Radius-Server im Netzwerk gegen unbefugte Zugriffe geschützt werden. Dazu müssen die Zugangsdaten für den Radius-Server im EBW-H100 konfiguriert werden.
Konfiguration mit Web-Interface (Menü „Basic Settings“, Seite „Radius“)
Um einen Zugriffschutz über einen Radius-Server zu konfigurieren, tragen Sie dessen Adresse und Port in die entsprechenden Felder ein. Standardmäßig ist Port 1812 eingestellt. Geben Sie noch das „Shared Secret“ (Authentifizierungsschlüssel) in das zugehörige Feld ein.
Diese Einstellungen sind nur relevant, wenn die Authentifizierung am
Radius-Server im Menü „Basic Settings“ auf der Seite „Web-Interface“ und/oder der Seite „CLI“ ausgewählt ist.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
Funktionen
EBW-H100
48
12.1.7 Zugang zur Befehlszeilen-Schnittstelle CLI konfigurieren
Neben der Konfiguration über das Web-Interface oder die Konfigurationsdatei, kann ein EBW-H100 auch über ein CLI (Command Line Interface), eine Befehlszeilen-Schnittstelle, konfiguriert werden. Es wird durch eine Abfrage von Benutzername und Kennwort (alternativ auch über einen Radius-Server) gegen unbefugte Zugriffe geschützt. Der Zugang zum CLI kann entweder aus dem lokalen Netz oder aus der Ferne über Telnet oder SSH (verschlüsselt) erfolgen. Sie können für Telnet und SSH den Port festlegen, unter dem Sie das CLI erreichen. Außerdem können Sie die Eingabeaufforderung (Prompt) im CLI konfigurieren.
Eine detaillierte Beschreibung der Konfiguration über das CLI findet sich im entsprechenden Zusatzhandbuch.
Konfiguration mit Web-Interface (Menü „Basic Settings“, Seite „CLI)
Für eine Authentifizierung lokal am Gerät wählen Sie den Radiobutton „Authentifizierung mit Kennwort“ und geben Sie die Zugangsdaten in die entsprechenden Felder ein.
Für eine Authentifizierung am Radius-Server wählen Sie den Radiobutton „Authentifizierung am Radius-Server“.
Dazu muss der Radius-Server konfiguriert sein (im Menü „Basic
Settings“ auf der Seite „Radius-Server“).
Um eine Authentifizierung mit Kennwort zu ermöglichen, falls der Radius-Server nicht erreichbar ist bzw. nicht antwortet, aktivieren Sie die Checkbox „Authentifizierung mit Kennwort nach Radius-Timeout“.
Um festzulegen, über welche Zugriffsmöglichkeiten (lokal oder aus der Ferne über Telnet oder SSH) die Konfiguration zulässig ist, aktivieren bzw. deaktivieren Sie die jeweiligen Checkboxen.
Die zulässige Konfiguration können Sie über die jeweilige Checkbox aktivieren bzw. deaktivieren.
Wenn keine dieser Checkboxen aktiviert ist, ist kein Zugriff auf das CLI
möglich!
Den Telnet-Port legen Sie im Eingabefeld „Telnet-Port“ fest. Standardmäßig ist Port 23 eingestellt.
Den SSH-Port legen Sie im Eingabefeld „SSH-Port“ fest. Standardmäßig ist Port 22 eingestellt.
Die Eingabeaufforderung (Prompt) legen Sie im Eingabefeld „CLI- Prompt“ fest. Standardmäßig ist „> “ eingestellt.
Die SSH-MD5-Prüfsumme dient der positiven Identifizierung des Geräts bei einer SSH-Verbindung. Der zu Grunde liegende Schlüssel kann mit der Schaltfläche „SSH-Schlüssel neu erstellen“ neu erzeugt werden.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
EBW-H100
Funktionen
49
12.2 UMTS
12.2.1 PIN der SIM-Karte eingeben
Für eine Einbuchung ins Mobilfunknetz und den Aufbau von CSD- bzw. IP­Verbindungen wird die PIN der eingesetzten SIM-Karte benötigt (sofern die SIM­Karte mit einer PIN geschützt ist).
Hinweis!
Mögliche Sperrung der SIM-Karte!
Durch Eingeben einer falschen PIN kann die SIM-Karte gesperrt werden wodurch eine Einbuchung ins Mobilfunknetz nicht mehr möglich ist.
Achten Sie beim Eingeben oder Ändern der PIN darauf, die richtige PIN für die SIM-Karte einzugeben. Die SIM-Karte kann mit der zugehörigen PUK wieder entsperrt werden. Zum Entsperren mit der PUK benötigen Sie ein Mobiltelefon, in das Sie die gesperrte SIM-Karte einsetzen und die PUK eingeben können. Alternativ können Sie die SIM-Karte mit dem Befehl AT+CPIN=PUK,NEW_PIN im
Terminal entsperren.
Konfiguration mit Web-Interface (Menü „UMTS“)
Geben Sie die PIN der eingesetzten SIM-Karte in das Eingabefeld „PIN“ ein.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
Die Eingabe einer PIN wird auch dann gespeichert, wenn die
Freischaltung der SIM-Karte nicht erfolgreich war. Das ist erlaubt, um eine Konfiguration auch ohne eingelegte SIM-Karte zu ermöglichen. Aus diesem Grund wird auch eine falsche PIN gespeichert!
Funktionen
EBW-H100
50
12.2.2 Netzwahl einstellen
Sie können bestimmen, in welches Mobilfunknetz sich der EBW-H100 einbucht. Dazu muss Ihre SIM-Karte Roaming unterstützen. Das Gerät kann sich dann mit dem am Standort am stärksten empfangbaren Netz, mit einem bestimmten bevorzugten Netz (das nicht unbedingt das am besten empfangene Netz sein muss) oder ausschließlich mit dem Netz eines bestimmten Providers verbinden.
Bestimmen Sie einen „bevorzugten Provider“, wird versucht, immer mit dem Netz
dieses Providers zu verbinden. Schlägt der Verbindungsversuch zum Netz des bevorzugten Providers fehl, bucht sich der Router in das am besten empfangbare Netz irgendeines Providers ein. Diese Einstellungen erfolgen für jede SIM-Karte getrennt.
Konfiguration mit Web-Interface (Menü „UMTS“)
Um die Art der Netzwahl auszuwählen, wählen Sie über Radiobuttons, ob sich die SIM-Karte ins stärkste Netz, bei einem bevorzugten Provider und dessen Netz oder ausschließlich im Netz eines von Ihnen bestimmten Providers einbuchen soll.
Damit das Netz eines bestimmten Providers beim Einbuchen bevorzugt wird, wählen Sie den Radiobutton für die Option „Bevorzugt bei diesem
Provider einbuchen“. Geben Sie die Nummer des Providers im
Eingabefeld dahinter an. Die Nummer des Providers können Sie über den
Link unter dem Fragezeichen neben „Providerliste aus Modem auslesen“
herausfinden (dies ist nur möglich, wenn eine SIM-Karte eingelegt ist und mit der richtigen PIN entsperrt wurde). Um die Daten auslesen zu können, muss eine SIM Karte eingelegt sein und der Router muss in ein Mobilfunknetz eingebucht sein.
Damit das Netz eines bestimmten Providers beim Einbuchen ausschließlich verwendet wird, wählen Sie den Radiobutton für die
Option „Ausschließlich bei diesem Provider einbuchen“. Geben Sie die
Nummer des Providers im Eingabefeld dahinter an. Die Nummer des Providers können Sie über den Link unter dem Fragezeichen neben „Providerliste aus Modem auslesen“ herausfinden (dies ist nur möglich, wenn eine SIM-Karte eingelegt ist und mit der richtigen PIN entsperrt wurde).
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
EBW-H100
Funktionen
51
12.2.3 Tägliches Aus- und Einbuchen einstellen
Der EBW-H100 kann sich innerhalb von 24 Stunden zu bestimmten Uhrzeiten in das Mobilfunknetz aus- und auch zeitgesteuert wieder einbuchen. So können Sie die Verbindung auf bestimmte Zeiten begrenzen. Durch das periodische Aus- und Einbuchen erhöhen Sie die Verfügbarkeit, die sonst durch verschiedene Umstände, bei denen ein Neueinbuchen ins Netz erforderlich wäre, beinträchtig sein könnte, z.B. Wartungsarbeiten in den Mobilfunknetzen, die ein erneutes Einbuchen erforderlich machen. Wir empfehlen Ihnen die Verwendung dieser Funktion.
Es wird unbedingt empfohlen, täglich in das Mobilfunknetz neu
einzubuchen, um eine hohe Verfügbarkeit zu erreichen.
Konfiguration mit Web-Interface (Menü „UMTS“)
Geben Sie die gewünschte Uhrzeit für das tägliche Ausbuchen in die Eingabefelder „Tägliches Ausbuchen um“ im Format „hh:mm“ ein.
Geben Sie die gewünschte Uhrzeit für das tägliche Einbuchen in die
Eingabefelder „Tägliches Einbuchen um“ im Format „hh:mm“ ein. Schalten Sie die Funktion ein durch Aktivieren der Checkbox „Tägliches
Aus- und Einbuchen aktivieren“. Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
12.2.4 Terminal
Diese Funktion ermöglicht die direkte Übermittlung von AT-Befehlen an das Kommunikationsgerät des EBW-H100. Die Anzeige der Antwort erfolgt direkt unterhalb des Eingabefelds.
Konfiguration mit Web-Interface (Menü „UMTS“)
Geben Sie den gewünschten AT-Befehl im Abschnitt „Terminal“ in das Eingabefeld „AT-Kommando“ ein.
Üb ermitteln Sie den Befehl, indem Sie auf „OK“ klicken.
Funktionen
EBW-H100
52
12.3 Dial-In
12.3.1 Dial-In einrichten
Sie können den EBW-H100 als Einwahl-Server bzw. eingehenden PPP-Server verwenden. Die Dial-In-Funktion ermöglicht, dass sich Benutzer aus der Ferne per Modem über die Rufnummer der SIM-Karte im Gerät mit dem Netzwerk dahinter verbinden (die SIM-Karte muss dafür CSD (Circuit Switched Data) unterstützen). Ähnlich der Einwahl bei einem Internetprovider authentifizieren sich die Benutzer per Benutzernamen und Kennwort. Zur Authentifizierung der PPP-Nutzer stehen die Methoden PAP oder CHAP zur Verfügung. Erfolgreich authentifizierte Nutzer können eine PPP-Verbindung aufbauen, um auf das Netzwerk des EBW-H100 zuzugreifen.
Konfiguration mit Web-Interface (Menü „Dial-In“, Seite „Dial-In“)
Um den Dial-In-Server zu aktivieren, wählen Sie den Radiobutton „Ja“ für „Dial-In aktivieren“.
Um den Dial-In vor einem LAN (ext) zu priorisieren, markieren Sie die Checkbox „Dial-In vor LAN (ext) priorisieren“. Dann wird nach einem authorisierten Dial-In die LAN (ext)-Verbindung abgebaut und anschließend die Dial-In-Verbindung aktiviert. Ansonsten wird ein eingehender Dial-In abgebrochen, sofern LAN (ext) aktiv ist.
Sie können eine Leerlaufzeit bestimmen, nach der Einwahlverbindungen geschlossen werden, sobald kein Datentransfer mehr stattfindet. Geben
Sie die Zeit in Sekunden in das Eingabefeld „Idle Time“ ein. Wenn die
Verbindung trotz Leerlauf aufrecht erhalten werden soll, geben Sie den Wert „0“ ein.
Legen Sie die Zahl der Klingelzeichen fest, nach denen ein Anruf entgegengenommen wird. Geben Sie die Anzahl der Klingelzeichen bis
zum Abheben in das Eingabefeld „Klingelzeichen bis zur Anrufannahme“
ein. Um eine Benutzernamen- und Kennwort-basierte PPP-Authentifizierung
zu verwenden, aktivieren Sie die Checkbox „Authentifizierung für Dial­In“. Wenn Sie diese Checkbox deaktivieren, kann jeder Anrufer eine PPP
Verbindung aufbauen. Geben Sie bis zu 10 verschiedene Kombinationen aus Benutzername und Kennwort in die Felder „Benutzername“ und
Kennwort“ ein und legen Sie über den jeweiligen Radiobutton fest, ob für
diesen Benutzer eine Authentifizierung per „PAP“ oder „CHAP“ erfolgen soll. Der Benutzername darf nicht dem der Dial-Out-Verbindung entsprechen.
Wenn für den jeweiligen Benutzer ein Callback nach erfolgreicher Authentifizierung möglich sein soll, aktivieren Sie die Checkbox „Rückruf aktiv“. Wenn bei einem Callback die Authentifizierung notwendig ist, aber hier kein Häkchen gesetzt ist, dann erfolgt auch kein Callback. In dem Fall wird dem Anrufer ein gewöhnlicher Dial-In ermöglicht.
EBW-H100
Funktionen
53
Optional können Sie die IP-Adressen der Endpunkte der PPP-Verbindung festlegen, falls diese Adressen in einem der Netzwerke am Gerät oder an der Gegenstelle schon vergeben sind. Standardmäßig ist die IP-Adresse des EBW-H100 die 192.168.254.1. Die Standard-Adresse der Gegenstelle ist 192.168.254.2.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
12.3.2 Automatischer Rückruf (Callback)
Sie können einen automatischen Rückruf zu einer vordefinierten Zielrufnummer des EBW-H100 mit einem Datenanruf oder Telefonanruf auslösen. Dafür können Sie berechtigte Anrufer einstellen. Die Anrufer können sich über die PPP­Authentifizierungsmethoden PAP oder CHAP oder über Ihre per CLIP mitgeteilte Rufnummer identifizieren. Die Verbindung, die dann vom Router aufgebaut wird, müssen Sie zuvor im Menü „Dial-Out“ konfigurieren. Es sind ausschließlich Verbindungen zum vorkonfigurierten Dial-Out Ziel möglich.
Konfiguration mit Web-Interface (Menü „Dial-In“, Seite „Dial-In“)
Um eine Dial-Out-Verbindung durch einen Anrufer auszulösen, aktivieren
Sie die Checkbox „Automatischen Rückruf nach erfolgreicher PPP­Authentifikation aktivieren“. Die Dial-Out-Verbindung, die durch einen Anrufer ausgelöst wird, muss dafür zuvor im Menü „Dial-Out“
konfiguriert sein. Damit Anrufer eine Verbindung auslösen können, müssen sie sich entweder via PPP-Authentifizierung oder über ihre Rufnummer identifizieren. Wählen Sie dazu in der Radiobutton-Auswahl entweder
„Nach erfolgreicher PPP-Authentifizierung“ oder „Nach Anruf von einer dieser Rufnummern“ aus. Wenn Sie letztere Option wählen, geben Sie
noch bis zu 5 Rufnummern in die Felder dahinter ein, nach deren Anruf ein Rückruf erfolgen kann.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
Funktionen
EBW-H100
54
12.3.3 Routing
Sie können im EBW-H100 Routen für die Weiterleitung von Datenpaketen definieren. Weiterhin können Sie NAT (Network Address Translation) getrennt für eingehende und ausgehende Pakete aktivieren. Bei eingehenden IP-Verbindungen ersetzt der Router die Absender-IP-Adresse des ankommenden IP-Pakets durch seine eigene lokale IP-Adresse.
Auf Grund der „Stateful Firewall“ kann es zu Verzögerungen kommen
bis Änderungen an diesen Funktionen wirksam werden. Dies kann der Fall sein, wenn bereits Verbindungen bzw. Verbindungsversuche stattgefunden haben.
Konfiguration mit Web-Interface (Menü „Dial-In“, Seite „Routing“)
Um die IPv4-Default-Route zu löschen, deaktivieren Sie die Checkbox „Default Route setzen“.
Um die IPv6-Default-Route zu löschen, deaktivieren Sie die Checkbox „IPv6-Default Route setzen“.
Um NAT für eingehende Pakete zu deaktivieren, deaktivieren Sie die Checkbox „NAT für eingehende IPv4-Pakete aktivieren“.
Um NAT für ausgehende Pakete zu deaktivieren, deaktivieren Sie die Checkbox „NAT für ausgehende IPv4-Pakete aktivieren“.
Der Router gibt bei aktivierter Firewall automatisch eigene Dienste
(z.B. DNS, VPN, NTP, etc.) frei. Wenn Sie die Checkbox „NAT für
ausgehende IPv4-Pakete aktivieren“ deaktivieren, müssen diese Dienste manuell in der Firewall zugelassen werden.
Um eine neue Route hinzuzufügen, geben Sie Abschnitt „Neue Route
hinzufügen“ die „Netzadresse“ und die „Netzmaske“ in die jeweiligen
Felder für IPv4 oder IPv6 ein. Alle Felder müssen ausgefüllt werden, damit eine neue Route für die jeweilige IP-Version in die Tabelle übernommen wird. Übernehmen Sie die Route, indem Sie auf „OK“ klicken.
Um eine bestehende Route zu löschen, aktivieren Sie unter „Bestehende Routen“ die Checkbox der Route(n), die gelöscht werden soll(en).
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
12.3.4 Firewall-Regel erstellen oder löschen
Für Dial-In-Verbindungen steht eine Firewall zur Verfügung. Sie dient dazu, unerwünschten Datenverkehr zu verhindern. Die Logik der Firewall ist, dass jeglicher Datenverkehr verboten ist, der nicht explizit durch eine Regel erlaubt wurde.
EBW-H100
Funktionen
55
Hier definieren Sie, welche Verbindungen über den Router zugelassen sind. Wenn Sie die Firewall für die Verbindungsart „Dial-In“ einschalten, sind nur noch Verbindungen möglich, die durch Firewall-Regeln erlaubt werden. Alle anderen Verbindungen werden blockiert.
Auf Grund der „Stateful Firewall“ kann es zu Verzögerungen kommen
bis Änderungen an diesen Funktionen wirksam werden. Dies kann der Fall sein, wenn bereits Verbindungen bzw. Verbindungsversuche stattgefunden haben.
Konfiguration mit Web-Interface (Menü „Dial-In“, Seite „Firewall“)
Um die Firewall für IPv4-Dial-In-Verbindungen zu aktivieren, aktivieren Sie die Checkbox „Firewall für Dial-In-Verbindungen aktivieren“.
Um die Firewall für IPv6-Dial-In-Verbindungen zu aktivieren, aktivieren Sie die Checkbox „IPv6-Firewall für Dial-In-Verbindungen aktivieren“.
Es wird dringend empfohlen, die Firewall für IPv6 immer aktiviert zu
lassen, auch wenn IPv6 nicht genutzt wird.
Um eine Regel für eine zugelassene IP-Verbindung zu erstellen, gehen Sie wie folgt vor.
Wählen Sie im Abschnitt „Neue Verbindung zulassen“ in der Dropdown- Liste „Datenrichtung“ für die Regel eine Datenrichtung aus.
Bestimmen Sie das Protokoll der zugelassenen Verbindung in der Dropdown-Liste „Protokoll“.
Wählen Sie die IP-Version, für welche die Regel gelten soll, in der Dropdown-Liste „IP-Version“.
Sie können zusätzlich dafür sorgen, dass die Regel ausschließlich für einen bestimmten Dial-In-Benutzer angewandt wird; wählen Sie hierzu in der Dropdown-Liste „Dial-In Benutzername“ den entsprechenden Dial-In- Benutzernamen aus.
Geben Sie in den Eingabefeldern „Absender-IP-Adresse“, „Ziel-IP- Adresse“ und Ziel-Port die weiteren Spezifikationen für die durch den Router zugelassen Verbindungen an. Es können Regeln erstellt werden, die nicht nur für einzelne Maschinen (Hosts) gelten, sondern für ganze Netze. In dem Fall muss die Netzmaske nach dem / eingegeben werden.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken. Um einzelne Firewall-Regeln temporär auszuschalten, deaktivieren Sie im
Abschnitt „Zugelassene Verbindungen …“ die Checkbox in der Spalte „aktiv“ in der Übersicht der Firewall-Regeln. Klicken Sie auf „OK“ um die
Einstellung zu übernehmen. Um eine oder mehrere Regeln zu löschen, aktivieren Sie die Checkbox in
der Spalte „löschen“ in der Übersicht der Firewall-Regeln. Klicken Sie auf „OK“, um die Einstellung zu übernehmen.
Funktionen
EBW-H100
56
12.4 Dial-Out
12.4.1 Dial-Out einrichten
Sie können den EBW-H100 für den Dial-Out einsetzen. Es wird automatisch eine PPP-Verbindung zu einer Gegenstelle hergestellt, wenn Netzwerkverkehr in Richtung des Netzes der Gegenstelle auftritt. Der Netzwerkverkehr, der einen Verbindungsaufbau auslösen darf, kann über Regeln beschränkt werden. Dieser optionale „Wählfilter“ sorgt dafür, dass nur Pakete von bzw. zu bestimmten IP­Adressen oder von bzw. zu bestimmten Ports die Dial-Out-Verbindung auslösen. Diese Dial-Out-Verbindung ist vergleichbar mit der Einwahl eines PC ins Internet. Erst nach dieser Einwahl ist es möglich, IP-Daten (z.B. Webinhalte) zu übertragen oder z.B. aus der Ferne auf Geräte im lokalen Netz des EBW-H100 zuzugreifen.
Konfiguration mit Web-Interface (Menü „Dial-Out“, Seite „Dial-Out“)
Um den Dial-Out einzuschalten, wählen Sie in der Auswahl „Dial-Out aktivieren“ die Option „Ja“.
Geben Sie für eine GSM-CSD-Verbindung die Rufnummer der PPP­Gegenstelle (z.B. den Internetprovider) in das Eingabefeld „Rufnummer“
für Ziel A ein. Sie können eine weitere Rufnummer (oder „*99***1#“ für
eine paketbasierte Verbindung, siehe unten) bei Ziel B eingeben. Geben Sie für eine paketbasierte Verbindung
(GPRS/EDGE/UMTS/HSDPA) in das Eingabefeld bei „Rufnummer“ für
Ziel A „*99***1#“ ein. Geben Sie für Ziel A den APN Ihres Mobilfunkproviders in das Feld „Access Point Name“ ein, über den die
paketbasierte Verbindung aufgebaut werden soll. Sie können einen weiteren APN bei Ziel B eingeben. Alternativ können Sie für Ziel B auch eine GSM-CSD-Verbindung mit einer gewöhnlichen Rufnummer definieren.
Geben Sie Benutzername und Kennwort für die PPP-Einwahl-Ziele A und B an. Die Angabe des Ziels B ist optional. Der Benutzername darf nicht gleich dem eines Dial-In-Benutzers sein.
Wählen Sie für Ziel A und B die jeweils zu verwendende PPP­Authentifizierungsmethode (PAP; CHAP, und PAP oder CHAP) in der Auswahl „Authentifizierung“ aus.
Die Priorität der Ziele konfigurieren Sie unter „Priorität“. Dazu stehen Ihnen die Optionen „Zuletzt erfolgreiches Ziel“, „Ziel A“ oder „Ziel wechseln“ (anderes als das letzte verwendete Ziel) zur Verfügung. Das jeweilige Ziel wird dann zuerst verwendet. Funktioniert der Verbindungsaufbau zu diesem Ziel nicht, so versucht er das andere Ziel zu erreichen.
EBW-H100
Funktionen
57
Über die „Idle Time“ können Sie bestimmen, wie lange die Verbindung aufrecht erhalten wird, wenn kein Datentransfer mehr stattfindet. Geben
Sie die gewünschte Leerlaufzeit in das Eingabefeld „Idle Time“ in
Sekunden ein. Um die Verbindung unbegrenzt lange zu halten geben Sie als Zeit den Wert „0“ ein.
Über die maximale Verbindungszeit können Sie die Dauer einer Verbindung beschränken. Geben Sie eine maximale Verbindungszeit an, wird die Verbindung nach Ablauf dieser Zeit geschlossen. Um die Verbindung zeitlich unbegrenzt (bis zum Verbindungsabbau aus anderen
Gründen) geöffnet zu lassen, geben Sie als Zeit den Wert „0“ in das Eingabefeld „maximale Verbindungszeit“ ein.
Um die MTU (maximale erlaubte Anzahl an Bytes in einem zu sendenden Paket) anzupassen, ändern Sie den Eintrag im entsprechenden Feld.
Um die MRU (maximale erlaubte Anzahl an Bytes in einem zu empfangenden Paket) anzupassen, ändern Sie den Eintrag im entsprechenden Feld.
Die Standardeinstellung von MTU und MRU ist für die meisten
Anwendungen passend und muss nur in Ausnahmefällen geändert werden.
Falls dem Router bei einem Dial-Out keine IP-Adresse für einen zu benutzenden DNS-Server mitgeteilt wird, muss die Checkbox "DNS­Server-Adresse anfordern" deaktiviert werden. Ansonsten kann eventuell keine Verbindung zustande kommen.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
Funktionen
EBW-H100
58
12.4.2 Standleitungsbetrieb einrichten
Sie können den EBW-H100 so einstellen, dass eine PPP-Verbindung dauerhaft aufrecht erhalten bleibt. Diese Betriebsart ist interessant für private Netze, bei denen keine Minutengebühren anfallen, oder für Abrechnungsmodelle, in denen nur die übertragenen Datenvolumen bezahlt werden (z.B. paketbasierte Netze). In diesem Betriebsmodus wird die Verbindung sofort nach dem Einschalten aufgebaut. Die Verbindung wird periodisch auf ihre Funktion geprüft. Die Verbindungsüberprüfung kann entweder über eine DNS-Abfrage eines Hostnamens oder über Ping an einen Host durchgeführt werden.
Konfiguration mit Web-Interface (Menü „Dial-Out“, Seite „Dial-Out“)
Um die Standleitung einzurichten, aktivieren Sie die Checkbox „Verbindung sofort aufbauen und dauerhaft halten“.
Geben Sie, falls notwendig, eine andere Zeit in Minuten zur Verbindungsüberprüfung in das Eingabefeld „Zeitintervall der
Verbindungsüberprüfung“ ein. Die Werkseinstellung ist 60 Minuten.
Wird nach dieser Zeit eine geschlossene Verbindung festgestellt, versucht der EBW-H100 nach einer Minute die Verbindung neu aufzubauen. Schlägt der Versuch fehl, wird nach 5 Minuten erneut versucht, die Verbindung neu aufzubauen. Der nächste Versuch findet nach 30 Minuten statt, schlägt auch dieser Versuch fehl, wird alle 60 Minuten versucht, die Verbindung neu aufzubauen.
Wählen Sie die Methode zur Verbindungsüberprüfung in der Auswahl
„Art der Verbindungsüberprüfung“ aus und geben Sie einen Hostnamen oder eine „IP-Adresse“ an. Wenn die Checkbox „Bestehende PPP­Verbindung im Fehlerfall erneut aufbauen“ markiert ist, sorgt ein
fehlgeschlagener Ping oder DNS-Request dafür, dass eine eventuell bestehende WAN-Verbindung abgebaut wird. Auf jeden Fall wird anschließend versucht, wieder eine Verbindung aufzubauen.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
EBW-H100
Funktionen
59
12.4.3 Periodischen Dial-Out-Verbindungsaufbau einrichten
Der EBW-H100 kann die zuvor konfigurierte Dial-Out-Verbindung zeitgesteuert auf und abbauen. Die Dial-Out-Verbindung wird täglich zu einer bestimmten Uhrzeit aufgebaut und zu einer anderen Uhrzeit wieder abgebaut.
Mit dieser Funktion werden jeweils einzelne Ereignisse ausgelöst, es wird keine Sperrzeit o.ä. definiert. Beispiel: Wenn ein Abbau um 14:00 Uhr und ein automatischer Aufbau um 16:00 Uhr definiert wird, so können andere E reignisse auch innerhalb dieses Zeitraums einen Verbindungsaufbau (Dial-Out) auslösen, z.B. ein einfaches Paket, dass dem Wählfilter entspricht. Ebenso wird nach einem zeitgesteuerten Verbindungsaufbau die Verbindung automatisch abgebaut, falls z.B. die konfigurierte „Idle Time“ abgelaufen ist.
Konfiguration mit Web-Interface (Menü „Dial-Out“, Seite „Dial-Out“)
Um eine Verbindung zu einer bestimmten Uhrzeit täglich aufzubauen,
aktivieren Sie die Checkbox „Verbindung täglich automatisch aufbauen um“ und geben Sie eine Uhrzeit für den Verbindungsaufbau in die
Eingabefelder für Stunden und Minuten ein. Um eine Verbindung zu einer bestimmten Uhrzeit täglich abzubauen,
aktivieren Sie die Checkbox „Verbindung täglich automatisch abbauen
um“ und geben Sie eine Uhrzeit für den Verbindungsabbau in die
Eingabefelder für Stunden und Minuten ein. Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
Funktionen
EBW-H100
60
12.4.4 Routing
Sie können im EBW-H100 Routen für die Weiterleitung von Datenpaketen definieren. Weiterhin können Sie NAT getrennt für eingehende und ausgehende Pakete aktivieren.
Auf Grund der „Stateful Firewall“ kann es zu Verzögerungen kommen
bis Änderungen an diesen Funktionen wirksam werden. Dies kann der Fall sein, wenn bereits Verbindungen bzw. Verbindungsversuche stattgefunden haben.
Konfiguration mit Web-Interface (Menü „Dial-Out“, Seite „Routing“)
Um die IPv4-Default-Route zu löschen, deaktivieren Sie die Checkbox „Default Route setzen“.
Um die IPv6-Default-Route zu löschen, deaktivieren Sie die Checkbox „IPv6-Default Route setzen“.
Um NAT für eingehende Pakete zu deaktivieren, deaktivieren Sie die Checkbox „NAT für eingehende IPv4-Pakete aktivieren“.
Um NAT für ausgehende Pakete zu deaktivieren, deaktivieren Sie die Checkbox „NAT für ausgehende IPv4-Pakete aktivieren“.
Der Router gibt bei aktivierter Firewall automatisch eigene Dienste
(z.B. DNS, VPN, NTP, etc.) frei. Wenn Sie die Checkbox „NAT für
ausgehende IPv4-Pakete aktivieren“ deaktivieren, müssen diese Dienste manuell in der Firewall zugelassen werden.
Um eine neue Route hinzuzufügen, geben Sie Abschnitt „Neue Route
hinzufügen“ die „Netzadresse“ und die „Netzmaske“ in die jeweiligen
Felder für IPv4 oder IPv6 ein. Alle Felder müssen ausgefüllt werden, damit eine neue Route für die jeweilige IP-Version in die Tabelle übernommen wird. Übernehmen Sie die Route, indem Sie auf „OK“ klicken.
Um eine bestehende Route zu löschen, aktivieren Sie unter „Bestehende Routen“ die Checkbox der Route(n), die gelöscht werden soll(en).
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
EBW-H100
Funktionen
61
12.4.5 Wählfilter einrichten
Um unnötige Kosten durch unerwünschte Dial-Out-Vorgänge zu verhindern kann optional ein Wählfilter aktiviert werden. Mit diesem Wählfilter kann der Netzwerkverkehr beschränkt werden, der einen Dial-Out Vorgang auslösen kann. Sobald eine Dial-Out-Verbindung aufgebaut ist, können allerdings alle Teilnehmer im Netzwerk auf die Dial-Out-Verbindung zugreifen und IP-Daten übertragen. Falls auch während der Dial-Out-Verbindung der Netzwerkverkehr beschränkt werden soll, kann dies mit der Firewall-Funktion erreicht werden.
Hier definieren Sie, welche Pakete die Dial-Out-Verbindung über den EBW-H100 initiieren dürfen. Wenn Sie den Wählfilter einschalten, sind nur noch Dial-Out­Verbindungen möglich, die durch Wählfilterregeln erlaubt werden. Alle andern Verbindungen werden blockiert.
Konfiguration mit Web-Interface (Menü „Dial-Out“, Seite „Wählfilter“)
Um den Wählfilter einzuschalten, aktivieren Sie die Checkbox „Wählfilter für Dial-Out-Verbindungen aktivieren“.
Um eine Regel für einen Wählfilter zu erstellen, gehen Sie wie folgt vor. Wählen Sie das Protokoll der zugelassenen Verbindung in der
Dropdown-Liste „Protokoll“. Geben Sie in den Eingabefeldern „Absender-IP-Adresse“, „Ziel-IP-
Adresse“ und „Ziel-Port die weiteren Spezifikationen für die zugelassen Verbindungen durch den EBW-H100 an. Es können Regeln erstellt werden, die nicht nur für einzelne Maschinen (Hosts) gelten, sondern für ganze Netze. In dem Fall muss die Netzmaske nach dem / eingegeben werden.
Um DNS-Anfragen an den Router, die einen Verbindungsaufbau initiieren würden (DNS-Relay), explizit zu erlauben, aktivieren Sie die Checkbox DNS-Anfragen der Absender-IP-Adresse dürfen eine Verbindung initiieren“.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken. Um einzelne Dial-Out-Regeln temporär auszuschalten, deaktivieren Sie
die Checkbox in der Spalte „aktiv“ im Abschnitt „Diese Datenpakete dürfen einen Dial-Out initiieren“. Klicken Sie auf „OK“ um die Einstellung zu übernehmen.
Um eine oder mehrere Regeln zu löschen, aktivieren Sie die Checkbox in der Spalte „löschen“ im Abschnitt „Diese Datenpakete dürfen einen Dial­Out initiieren“. Klicken Sie auf „OK“ um die Einstellung zu übernehmen.
Funktionen
EBW-H100
62
12.4.6 Firewall-Regel erstellen oder löschen
Für Dial-Out-Verbindungen steht eine Firewall zur Verfügung. Sie dient dazu, uner­wünschten Datenverkehr zu verhindern. Die Logik der Firewall ist, dass jeglicher Datenverkehr verboten ist, der nicht explizit durch eine Regel erlaubt wurde.
Hier definieren Sie, welche Verbindungen über den Router zugelassen sind. Wenn Sie die Firewall für die Verbindungsart „Dial-Out“ einschalten, sind nur noch Verbindungen möglich, die durch Firewall-Regeln erlaubt werden. Alle anderen Verbindungen werden blockiert.
Auf Grund der „Stateful Firewall“ kann es zu Verzögerungen kommen
bis Änderungen an diesen Funktionen wirksam werden. Dies kann der Fall sein, wenn bereits Verbindungen bzw. Verbindungsversuche stattgefunden haben.
Konfiguration mit Web-Interface (Menü „Dial-Out“, Seite „Firewall)
Um die Firewall für IPv4-Dial-Out-Verbindungen zu aktivieren, aktivieren Sie die Checkbox „Firewall für Dial-Out-Verbindungen aktivieren“.
Um die Firewall für IPv6-Dial-Out-Verbindungen zu aktivieren, aktivieren Sie die Checkbox „IPv6-Firewall für Dial-Out-Verbindungen aktivieren“.
Es wird dringend empfohlen, die Firewall für IPv6 immer aktiviert zu
lassen, auch wenn IPv6 nicht genutzt wird.
Um eine Regel für eine zugelassene IP-Verbindung zu erstellen, gehen Sie wie folgt vor.
Wählen Sie im Abschnitt „Neue Verbindung zulassen“ in der Dropdown­Liste „Datenrichtung“ für die Regel eine Datenrichtung aus.
Bestimmen Sie das Protokoll der zugelassenen Verbindung in der Dropdown-Liste „Protokoll“.
Wählen Sie die IP-Version, für welche die Regel gelten soll, in der Dropdown-Liste „IP-Version“.
Geben Sie in den Eingabefeldern „Absender-IP-Adresse“, „Ziel-IP- Adresse“ und Ziel-Port die weiteren Spezifikationen für die durch den Router zugelassen Verbindungen an. Es können Regeln erstellt werden, die nicht nur für einzelne Maschinen (Hosts) gelten, sondern für ganze Netze. In dem Fall muss die Netzmaske nach dem / eingegeben werden.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken. Um einzelne Firewall-Regeln temporär auszuschalten, deaktivieren Sie im
Abschnitt „Zugelassene Verbindungen …“ die Checkbox in der Spalte „aktiv“ in der Übersicht der Firewall-Regeln. Klicken Sie auf „OK“ um die
Einstellung zu übernehmen. Um eine oder mehrere Regeln zu löschen, aktivieren Sie die Checkbox in
der Spalte „löschen“ in der Übersicht der Firewall-Regeln. Klicken Sie auf „OK“, um die Einstellung zu übernehmen.
EBW-H100
Funktionen
63
12.4.7 Port-Forwarding-Regel erstellen oder löschen
Bei aktiviertem Port-Forwarding leitet der Router vom WAN eingehende Pakete an die Maschinen im LAN weiter, die in den Port-Forwarding-Regeln festgelegt wurden.
Aus dem WAN ist nur die WAN-IP-Adresse des EBW-H100 erreichbar, wenn NAT für ins WAN gehende Pakete aktiviert ist. Anhand dieser IP-Adresse können die lokalen Endgeräte im Netz des Geräts mit Hilfe von Port-Forwarding trotzdem erreicht werden. Pakete aus dem WAN, die an die WAN-IP-Adresse an einem Port x gesendet werden, können an eine Maschine mit der IP-Adresse Y an den Port y weitergeleitet werden. Wird alternativ ein ganzer Port-Bereich angegeben, werden die Pakete an dieselben Ports der Ziel-IP-Adresse weitergeleitet. Es ist möglich, die Regeln so anzulegen, dass sie nur für WAN-Verbindungen, nur für OpenVPN­Verbindungen oder generell gelten.
Auf Grund der „Stateful Firewall“ kann es zu Verzögerungen kommen
bis Änderungen an diesen Funktionen wirksam werden. Dies kann der Fall sein, wenn bereits Verbindungen bzw. Verbindungsversuche stattgefunden haben.
Konfiguration mit Web-Interface (Menü „Dial-Out“, Seite „Port-Forwarding“)
Um das Port-Forwarding zu ak tivieren, aktivieren Sie die Checkbox „Port­Forwarding für Dial-Out-Verbindungen aktivieren“.
Um eine Port-Forwarding-Regel zu erstellen, wählen Sie im Abschnitt
„Neue Regel erstellen“ das Protokoll aus und geben den Port bzw.
Bereich der Ports für die am EBW-H100 eingehenden Pakete an. Geben Sie eine IP-Adresse für das Umleitungsziel im Eingabefeld „an IP-
Adresse“ und einen Port im Eingabefeld „an Port“ ein; an diese Adresse
und diesen Port werden die Pakete weitergeleitet. Bei Angabe eines Port­Bereichs ist kein Ziel-Port erforderlich, da dieser immer dem Port-Bereich im WAN entspricht. Wählen Sie in der Dropdown-Liste „anwenden“ noch aus, ob die Regel immer, nur für WAN-Verbindungen oder nur für OpenVPN-Verbindungen gelten soll.
Um eine bereits erstellte Regel zu deaktivieren, deaktivieren Sie die
Checkbox „aktiv“ der entsprechenden Regel und klicken Sie anschließend auf „OK“.
Um eine bereits erstellte Regel zu löschen, aktivieren Sie die Checkbox
„löschen“ der entsprechenden Regel und klicken Sie anschließend auf „OK“.
Die Regeln in der Liste werden von oben nach unten abgearbeitet. Sollten sich also zwei Regeln widersprechen (z.B. zweimal derselbe Port), so wird nur die Regel ausgeführt, die weiter oben in der Liste steht.
Funktionen
EBW-H100
64
12.4.8 Exposed Host festlegen
Optional können alle Pakete, die keiner Port-Forwarding-Regel entsprechen, an
einen vorbestimmten Rechner im LAN, den „Exposed Host“, weitergeleitet werden
(z.B. zu Diagnosezwecken). Der „Exposed Host“ erhält alle Pakete, die nicht aus dem lokalen Netz des EBW-H100 angefordert wurden oder durch eine Port­Forwarding-Regel nicht bereits an einen Teilnehmer im lokalen Netz weitergeleitet wurden. Wird kein „Exposed Host“ konfiguriert, werden diese eingehenden Pakete verworfen.
Konfiguration mit Web-Interface (Menü „Dial-Out“, Seite „Port-Forwarding“)
Um einen „Exposed Host“ zu definieren, geben Sie im Eingabefeld „Exposed Host“ die IP-Adresse eines Rechners im LAN ein, der von außen über alle Ports erreichbar sein soll.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
EBW-H100
Funktionen
65
12.5 LAN (ext)
12.5.1 Schnittstelle zum externen Netz (LAN/WAN) einrichten
Der EBW-H100 vermittelt in seiner Funktion als Router den Datenverkehr zwischen zwei IP-Netzen, einem „internen“ und einem „externen“. Die LAN ext-Schnittstelle dient zur Anbindung des Routers an das externe Netzwerk. Dieses externe Netzwerk kann ein weiteres LAN sein, das über ein Ethernet-Kabel erreichbar ist. Dann muss für die LAN ext-Schnittstelle eine IP-Adresse eingestellt sein oder bezogen werden. Diese IP-Adresse muss im Adressraum des externen LANs liegen, in das der EBW-H100 routen soll. Mit SLAAC (StateLess Address AutoConfiguration) kann sich der Router selbständig eine oder mehrere IPv6­Adressen konfigurieren. Wenn im LAN ein Router mit Router Advertisement IPv6­Adressprefixe verkündet, konfiguriert sich der Router zusätzlich zu seinen bereits konfigurierten IPv6-Adressen eine Weitere mit dem verkündeten Prefix. Das externe Netzwerk kann aber auch ein WAN sein, das über einen DSL-Anschluss angebunden wird. In diesem Fall müssen Sie die Schnittstelle für den PPPoE­Betrieb einrichten, damit über ein DSL-Modem mit dem WAN kommuniziert werden kann.
Konfiguration mit Web-Interface (Menü „LAN (ext)“, Seite „LAN (ext)“)
Für eine Verbindung mit einem LAN, wählen Sie den Radiobutton „statische IP-Adresse“. Geben Sie dann in die Eingabefelder „statische IP-Adresse“ und „Netzmaske“ eine IPv4-Adresse sowie eine Netzmaske ein. Die IP-Adresse muss eine Adresse aus dem externen LAN sein, mit dem Sie das Gerät verbinden.
Damit sich der Router selbständig eine oder mehrere IPv6-Adressen konfiguriert, markieren Sie die Checkbox „IPv6-Adresse automatisch beziehen (SLAAC)“.
Geben Sie im Eingabefeld „IPv6-Adresse“ die IPv6-Adresse des Routers
im LAN ein oder wählen Sie den Link „Neue ULA generieren“, um eine
ULA (Unique Local Address) zu generieren. Um das Gerät per DSL mit einem WAN zu verbinden, konfigurieren Sie
zuerst im Menü „LAN (ext)“ auf der Seite „DSL“ die DSL-Verbindung. Wählen Sie dann den Radiobutton „PPPoE-Verbindung“.
Um den DHCP-Client zu aktivieren, wählen Sie den Radiobutton „DHCP­Client“. Dann bezieht der Router über die LAN ext-Schnittstelle eine IP-
Adresse von einem DHCP-Server. Um für jeden Eintrag in der Hosttabelle eine weitere IP-Adresse zu beziehen, aktivieren Sie die Checkbox „Für jeden Eintrag in der Hosttabelle eine weitere IP-Adresse anfordern“. Dann wird für jeden Eintrag der Hosttabelle eine weitere IP-Adresse beantragt und der LAN ext-Schnittstelle zugeordnet. Für den Hostnamen wird der eigene Hostname mit dem Hostnamen des Tabelleintrags verknüpft. Alle Pakete, die an diese zusätzlichen IP-Adressen gesendet werden, werden zu der IP-Adresse des Hosttabelleneintrages weitergeleitet.
Funktionen
EBW-H100
66
Um das Gerät als Bridge zu betreiben, wählen Sie den Radiobutton Bridge“. Die LAN ext-Schnittstelle verhält sich dann wie ein weiterer Switch-Port.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
EBW-H100
Funktionen
67
12.5.2 Redundantes WAN einrichten
Der EBW-H100 ermöglicht die Verwendung des integrierten Kommunikationsgeräts als redundante WAN-Schnittstelle. Dabei ist die LAN ext­Schnittstelle immer der primäre Kommunikationsweg. Sobald die regelmäßige Überprüfung der Verbindung über die LAN ext-Schnittstelle dreimal hintereinander fehlschlägt (oder optional der Ethernet-Link verloren geht), wird eine Verbindung über das integrierte Kommunikationsgerät aufgebaut. Für die redundante Verbindung gelten dann die Einstellungen, die für eine Dial-Out-Verbindung festgelegt wurden. Nach dem Ablauf einer konfigurierten Zeit oder nachdem der Ethernet-Link wieder hergestellt wurde erfolgt ein automatisches Zurückschalten auf die LAN ext-Schnittstelle. Schlägt die Verbindungsüberprüfung wieder dreimal fehl, wird wieder auf das redundante WAN umgeschaltet.
Konfiguration mit Web-Interface (Menü „LAN (ext)“, Seite „Redundantes WAN“)
Um das redundante WAN zu aktivieren, markieren Sie die Checkbox „Redundantes WAN aktivieren“.
Geben Sie das Zeitintervall für die Verbindungsüberprüfung in Minuten in das Feld „Zeitintervall der Verbindungsüberprüfung“ ein.
Um eine Verbindungsüberprüfung über eine DNS-Abfrage
durchzuführen, wählen Sie im Abschnitt „Art der Verbindungsüberprüfung“ den Radiobutton „DNS-Abfrage“ und geben
das Ziel in das dahinterliegende Feld ein. Bei der DNS-Abfrage wird vorausgesetzt, dass dem EBW-H100 ein DNS-Server bekannt ist.
Um eine Verbindungsüberprüfung über einen Ping durchzuführen,
wählen Sie im Abschnitt „Art der Verbindungsüberprüfung“ den Radiobutton „Ping an“ und geben das Ziel in das dahinterliegende Feld
ein. Die Verbindungsüberprüfung gilt dann als erfolgreich, wenn die Gegenstelle mit einem "Pong" antwortet.
Um eine Verbindungsüberprüfung über den Verlust des Ethernet-Links
durchzuführen, wählen Sie im Abschnitt „Art der Verbindungsüberprüfung“ den Radiobutton „Ethernet-Link verloren“.
Um nach Ablauf eines Zeitintervalls auf die LAN ext-Schnittstelle zurückschalten, wählen Sie im Abschnitt „Zurückschalten auf LAN (ext)“
den Radiobutton „nach Intervall“ und geben Sie das Intervall in Minuten
in das Feld dahinter ein. Um bei wieder hergestelltem Ethernet-Link auf die LAN ext-Schnittstelle
zurückschalten, wählen Sie im Abschnitt „Zurückschalten auf LAN (ext)“ den Radiobutton „bei wieder hergestelltem Ethernet-Link“.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
Funktionen
EBW-H100
68
12.5.3 DSL einrichten
Der EBW-H100 kann sich über ein DSL-Modem mit einem WAN verbinden. Das DSL-Modem wird über die LAN ext-Schnittstelle angeschlossen. Das Gerät kann dann über eine PPPoE-Verbindung mit dem DSL-Modem kommunizieren. Die LAN ext-Schnittstelle müssen Sie dafür auf PPPoE-Betrieb einstellen. Damit dann über das DSL-Modem eine Verbindung zum Provider aufgebaut werden kann, müssen Sie noch die DSL-Verbindung mit Ihren Zugangsdaten konfigurieren sowie die Option „Defaultroute setzen“ aktivieren.
Konfiguration mit Web-Interface (Menü „LAN (ext)“, Seite „DSL“)
Um den DSL-Zugang zu konfigurieren, schließen Sie das DSL-Modem an die LAN ext-Schnittstelle an. Geben Sie dann in die Eingabefelder „Benutzername“ und „Kennwort“ Ihren Benutzernamen und Ihr Kennwort für den DSL-Zugang ein.
Geben Sie optional eine Leerlaufzeit im Feld „Idle Time“ in Sekunden ein, nach der die Verbindung abgebaut wird, sobald kein Datentransfer mehr
stattfindet. Geben Sie „0“ ein, so bleibt die Verbindung beliebig lange
aufgebaut. Geben Sie optional eine maximale Verbindungszeit im Feld „Maximale
Verbindungszeit“ in Sekunden ein, nach deren Ablauf die Verbindung
unterbrochen wird. Geben Sie „0“ ein, um den zeitgesteuerten
Verbindungsabbau auszuschalten. Um die MTU (maximale erlaubte Anzahl an Bytes in einem zu sendenden
Paket) anzupassen, ändern Sie den Eintrag im entsprechenden Feld. Um die MRU (maximale erlaubte Anzahl an Bytes in einem zu
empfangenden Paket) anzupassen, ändern Sie den Eintrag im entsprechenden Feld.
Die Standardeinstellung von MTU und MRU ist für die meisten
Anwendungen passend und muss nur in Ausnahmefällen geändert werden.
Wenn Ihr DSL-Zugang es erfordert, Ethernet-Pakete über die PPPoE­Verbindung mit VLAN-Tags zu versehen, kann dies im entsprechenden Feld eingetragen werden.
Wenn das DSL-Modem einen Sync erreicht, aber keine PPPoE-
Verbindung herstellen kann, kann dies an einem fehlenden oder falschen VLAN-Tag liegen. Weitere Informationen dazu erhalten Sie von Ihrem Provider.
Um nach dem Beziehen einer IPv6-Adresse einen IPv6 Prefix vom DSL­Provider zu beziehen, aktivieren Sie die Checkbox „IPv6-Adresse und - Prefix beziehen“. Der Router weist sich dann eine lokale IPv6-Adresse aus diesem Netzwerk zu.
Damit die IP-Adressen der Nameserver vom DSL-Provider bezogen werden, aktivieren Sie die Checkbox „DNS-Server-Adresse anfordern“.
EBW-H100
Funktionen
69
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken. Um eine Default-Route zu setzen, aktivieren Sie im Menü „LAN (ext)“auf
der Seite „Routing“ die Checkbox „Default Route setzen zu Gateway“. Ohne die Defaultroute zum DSL-Modem kann das Gerät den Datenverkehr zwischen dem internen Netz am Switch und der DSL­Verbindung nicht vermitteln.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
12.5.4 Standleitungsbetrieb einrichten
Sie können den EBW-H100 so einstellen, dass die zuvor konfigurierte DSL­Verbindung dauerhaft aufrecht erhalten bleibt. In diesem Betriebsmodus wird die Verbindung sofort nach dem Einschalten aufgebaut. Das Gerät prüft die Verbindung periodisch auf ihre Funktion. Die Verbindungsüberprüfung kann entweder über eine DNS-Abfrage eines Hostnamens oder über Ping an einen Host durchgeführt werden.
Konfiguration mit Web-Interface (Menü „LAN (ext)“, Seite „DSL“)
Um die Standleitung einzurichten, aktivieren die Checkbox „Verbindung sofort aufbauen und dauerhaft halten“.
Geben Sie, falls notwendig, eine andere Zeit in Minuten zur Verbindungsüberprüfung in das Eingabefeld „Zeitintervall der
Verbindungsüberprüfung“ ein. Die Werkseinstellung ist 5 Minuten. Wird
nach dieser Zeit eine geschlossene Verbindung festgestellt, versucht der EBW-H100 nach einer Minute die Verbindung neu aufzubauen. Schlägt der Versuch fehl, wird nach 5 Minuten erneut versucht, die Verbindung neu aufzubauen. Der nächste Versuch findet nach 30 Minuten statt, schlägt auch dieser Versuch fehl, versucht das Gerät alle 60 Minuten die Verbindung neu aufzubauen.
Wählen Sie die Methode zur Verbindungsüberprüfung in der Auswahl
„Art der Verbindungsüberprüfung“ aus und geben Sie einen Hostnamen oder eine IP-Adresse an. Wenn die Checkbox „Bestehende PPP­Verbindung im Fehlerfall erneut aufbauen“ markiert ist, sorgt ein
fehlgeschlagener Ping oder DNS-Request dafür, dass eine eventuell bestehende Verbindung abgebaut wird. Auf jeden Fall wird anschließend versucht, wieder eine Verbindung aufzubauen.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
Funktionen
EBW-H100
70
12.5.5 Periodischen DSL-Verbindungsaufbau einrichten
Der EBW-H100 kann die zuvor konfigurierte DSL-Verbindung zeitgesteuert auf und abbauen. Die DSL-Verbindung wird täglich zu einer bestimmten Uhrzeit aufgebaut und zu einer anderen Uhrzeit wieder abgebaut.
Mit dieser Funktion werden jeweils einzelne Ereignisse ausgelöst, unabhängig davon ob bereits andere Zeiten für den Verbindungsabbau definiert wurden. Beispiel: Wenn Sie bereits einen täglichen Verbindungsabbau um 14:00 Uhr und ein täglichen Verbindungsaufbau um 16:00 Uhr einstellen, so können andere Einstellungen und Ereignisse auch innerhalb dieses Zeitraums einen Verbindungsaufbau auslösen, z.B. ein Paket, dass dem Wählfilter entspricht. Ebenso wird die Verbindung abgebaut, falls z.B. die konfigurierte „Idle Time“ abgelaufen ist.
Konfiguration mit Web-Interface (Menü „LAN (ext)“, Seite „DSL“)
Um eine Verbindung zu einer bestimmten Uhrzeit täglich aufzubauen, aktivieren Sie die Checkbox „Verbindung täglich automatisch aufbauen
um“ und geben Sie eine Uhrzeit für den Verbindungsaufbau in die
Eingabefelder für Stunden und Minuten ein. Um eine Verbindung zu einer bestimmten Uhrzeit täglich abzubauen,
aktivieren Sie die Checkbox „Verbindung täglich automatisch abbauen um“ und geben Sie eine Uhrzeit für den Verbindungsabbau in die
Eingabefelder für Stunden und Minuten ein. Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
EBW-H100
Funktionen
71
12.5.6 Routing
Das Routing ist die Kernfunktion des EBW-H100. Routing bedeutet, dass ankommende Datenpakete nach bestimmten, von Ihnen definierten Regeln an bestimmte Netzwerkgeräte weiter vermittelt werden.
Die Routen bestimmen, wohin Pakete weitergeleitet werden. Über eine Netzadresse und die Netzmaske wird unterschieden, ob eine Route auf ein IP-Paket angewendet wird oder nicht. Trifft ein Paket ein, für dessen Ziel eine Route existiert, so leitet das Gerät das Paket an die in der Route definierte Gateway­Adresse weiter.
Sie können eine Default-Route angeben. Alle eingehenden Pakete, die keiner Route zugeordnet werden können, werden an dieses Gateway gesendet. Wenn Sie ein DSL-Modem an die LAN ext-Schnittstelle angeschlossen haben, können Sie die Default-Route auf das DSL-Modem setzen.
Weiterhin wird das Verfahren der Network Address Translation unterstützt. Wenn NAT aktiv ist, ersetzt das Gerät die Absenderadresse der Pakete einer ausgehenden Verbindung durch seine Eigene. Die eigentliche Absenderadresse speichert das Gerät in seiner NAT-Tabelle. Empfängt es ein Antwortpaket der Gegenstelle dieser Verbindung, so ersetzt es die Zieladresse des Pakets durch die des ursprünglichen Absenders.
Auf Grund der „Stateful Firewall“ kann es zu Verzögerungen kommen
bis Änderungen an diesen Funktionen wirksam werden. Dies kann der Fall sein, wenn bereits Verbindungen bzw. Verbindungsversuche stattgefunden haben.
Konfiguration mit Web-Interface (Menü „LAN (ext)“, Seite „Routing“)
Um eine IPv4-Default-Route zu setzen, aktivieren Sie die Checkbox „Default Route setzen zu Gateway“ und geben Sie dahinter das Default­Gateway an. Im DSL-Betrieb ist das Eingabefeld nicht sichtbar.
Um eine IPv6-Default-Route zu setzen, aktivieren Sie die Checkbox „IPv6-Default Route setzen zu Gateway“ und geben Sie dahinter das Default-Gateway an. Im DSL-Betrieb ist das Eingabefeld nicht sichtbar.
Um NAT für eingehende Pakete zu deaktivieren, deaktivieren Sie die Checkbox „NAT für eingehende IPv4-Pakete aktivieren“. Das kann im LAN-Betrieb sinnvoll sein, wenn die gerouteten Pakete nicht verändert werden sollen.
Um NAT für ausgehende Pakete zu deaktivieren, deaktivieren Sie die Checkbox „NAT für ausgehende IPv4-Pakete aktivieren“. Das kann im LAN-Betrieb sinnvoll sein, wenn die gerouteten Pakete nicht verändert werden sollen.
Der Router gibt bei aktivierter Firewall automatisch eigene Dienste
(z.B. DNS, VPN, NTP, etc.) frei. Wenn Sie die Checkbox „NAT für
ausgehende IPv4-Pakete aktivieren“ deaktivieren, müssen diese Dienste manuell in der Firewall zugelassen werden.
Funktionen
EBW-H100
72
Um eine neue Route hinzuzufügen, geben Sie Abschnitt „Neue Route
hinzufügen“ die Netzadresse, die dazugehörige Netzmaske und ein
Gateway in die jeweiligen Felder für IPv4 oder IPv6 ein. Alle Felder müssen ausgefüllt werden, damit eine neue Route für die jeweilige IP­Version in die Tabelle übernommen wird. Übernehmen Sie die Route, indem Sie auf „OK“ klicken.
Um eine bestehende Route zu löschen, aktivieren Sie unter „Bestehende Routen“ die Checkbox der Route(n), die gelöscht werden soll(en).
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
EBW-H100
Funktionen
73
12.5.7 Wählfilter einrichten
Mit dem Wählfilter kann der Netzwerkverkehr beschränkt werden, der einen Verbindungsaufbau auslösen kann. Ohne Wählfilter lösen alle Pakete mit externem Ziel einen Verbindungsaufbau aus. Ist der Wählfilter aktiv, können nur durch die Regeln erlaubte Pakete einen Verbindungsaufbau auslösen.
Konfiguration mit Web-Interface (Menü „LAN (ext)“, Seite „Wählfilter“)
Um den Wählfilter einzuschalten, aktivieren Sie die Checkbox „Wählfilter für LAN (ext)-Schnittstelle aktivieren“.
Um Verbindungen über ein bestimmtes Protokoll zuzulassen, wählen Sie im Abschnitt „Neue Regel erstellen“ in der Dropdown-Liste „Protokoll“ das zugelassene Protokoll aus.
Um Verbindungen von bestimmten Absender-IP-Adressen zuzulassen, tragen Sie im Feld „Absender-IP-Adresse“ die zugelassene Absender-IP- Adresse ein.
Um Verbindungen zu bestimmten Ports zuzulassen, tragen Sie im Feld „Ziel-Port“ den zugelassenen Ziel-Port ein.
Um Verbindungen zu bestimmten IP-Adressen zuzulassen, tragen Sie im Feld „Ziel-IP-Adresse“ die zugelassene Ziel-IP-Adresse ein.
Optional können Sie mit der Checkbox „DNS-Anfragen der Absender-IP­Adresse dürfen eine Verbindung initiieren“ erlauben, dass DNS-Anfragen der festgelegten Absender-IP-Adressen einen Verbindungsaufbau auslösen dürfen.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken. Um einzelne Wählfilterregeln temporär auszuschalten, deaktivieren Sie
im Abschnitt „Diese Datenpakete dürfen einen Dial-Out initiieren“ die Checkbox in der Spalte „aktiv“. Klicken Sie auf „OK“ um die Einstellung
zu übernehmen. Um eine oder mehrere Regeln zu löschen, aktivieren Sie im Abschnitt
Diese Datenpakete dürfen einen Dial-Out initiieren“ die Checkbox in der Spalte „löschen“. Klicken Sie auf „OK“ um die Einstellung zu
übernehmen.
12.5.8 Firewall-Regel erstellen oder löschen
Für alle Verbindungen über die LAN ext-Schnittstelle steht eine Firewall zur Verfügung. Sie dient dazu, unerwünschten Datenverkehr zu verhindern. Die Logik der Firewall ist, dass jeglicher Datenverkehr verboten ist, der nicht explizit durch eine Regel erlaubt wurde. Wenn Sie die Firewall für die Verbindungsart „Dial-Out“ einschalten, sind nur noch Verbindungen möglich, die durch Firewall-Regeln erlaubt werden. Alle anderen Verbindungen werden blockiert.
Funktionen
EBW-H100
74
Auf Grund der „Stateful Firewall“ kann es zu Verzögerungen kommen
bis Änderungen an diesen Funktionen wirksam werden. Dies kann der Fall sein, wenn bereits Verbindungen bzw. Verbindungsversuche stattgefunden haben.
Konfiguration mit Web-Interface (Menü „LAN (ext)“, Seite „Firewall“)
Um die Firewall für IPv4-Verbindungen über die LAN ext-Schnittstelle zu aktivieren, aktivieren Sie die Checkbox „Firewall für LAN (ext)- Schnittstelle aktivieren“.
Um die Firewall für IPv6- Verbindungen über die LAN ext-Schnittstelle zu aktivieren, aktivieren Sie die Checkbox „IPv6-Firewall für LAN (ext)- Schnittstelle aktivieren“.
Es wird dringend empfohlen, die Firewall für IPv6 immer aktiviert zu
lassen, auch wenn IPv6 nicht genutzt wird.
Um eine Regel für eine zugelassene IP-Verbindung zu erstellen, gehen Sie wie folgt vor.
Wählen Sie im Abschnitt „Neue Verbindung zulassen“ in der Dropdown­Liste „Datenrichtung“ für die Regel eine Datenrichtung aus.
Bestimmen Sie das Protokoll der zugelassenen Verbindung in der Dropdown-Liste „Protokoll“.
Wählen Sie die IP-Version, für welche die Regel gelten soll, in der Dropdown-Liste „IP-Version“.
Geben Sie in den Eingabefeldern „Absender-IP-Adresse“, „Ziel-IP- Adresse“ und Ziel-Port die weiteren Spezifikationen für die durch den Router zugelassen Verbindungen an. Es können Regeln erstellt werden, die nicht nur für einzelne Maschinen (Hosts) gelten, sondern für ganze Netze. In dem Fall muss die Netzmaske nach dem / eingegeben werden.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken. Um einzelne Firewall-Regeln temporär auszuschalten, deaktivieren Sie im
Abschnitt „Zugelassene Verbindungen …“ die Checkbox in der Spalte „aktiv“ in der Übersicht der Firewall-Regeln. Klicken Sie auf „OK“ um die
Einstellung zu übernehmen. Um eine oder mehrere Regeln zu löschen, aktivieren Sie die Checkbox in
der Spalte „löschen“ in der Übersicht der Firewall-Regeln. Klicken Sie auf „OK“, um die Einstellung zu übernehmen.
EBW-H100
Funktionen
75
12.5.9 IP-Forwarding-Regel erstellen oder löschen
IP-Forwarding-Regeln legen zusätzliche IP-Adressen an der LAN (ext)-Schnittstelle an, wenn auf der Seite „LAN (ext)“ die Option „statische IP-Adresse“ gewählt wurde. Pakete an eine dieser IP-Adressen werden an die mit ihr verknüpfte IP­Adresse im lokalen LAN weitergeleitet.
Die Firewall gilt auch für diese zusätzlichen IP-Adressen! Daher
müssen diese zusätzlichen IP-Adressen im Menü „LAN (ext)“auf der Seite „Firewall“ zugelassen werden, wenn die Firewall aktiviert ist.
Ansonsten würden alle Pakete verworfen, die an diese IP-Adressen gerichtet sind.
Konfiguration mit Web-Interface (Menü „LAN (ext)“, Seite „IP-Forwarding“)
Um IP-Forwarding zu aktivieren, aktivieren Sie die Checkbox „IP- Forwarding aktivieren“.
Um eine IP-Forwarding-Regel zu erstellen, geben Sie im Abschnitt „Neue
Regel erstellen“ die zusätzliche IP-Adresse mit Netzmaske in das Feld „LAN (ext) IP-Adresse“ und die Zieladresse in das Feld „Ziel-IP-Adresse“
ein. An diese Adresse werden dann die Pakete an die zusätzliche Adresse weitergeleitet. Übernehmen Sie den Eintrag, indem Sie auf „OK“ klicken.
Um eine bereits erstellte Regel zu löschen, aktivieren Sie unter „Bestehende Regeln“ die Checkbox der Regel(n), die gelöscht werden soll(en).
Speichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
Funktionen
EBW-H100
76
12.5.10 Port-Forwarding-Regel erstellen oder löschen
Bei aktiviertem Port-Forwarding leitet der Router vom WAN eingehende Pakete an die Maschinen im LAN weiter, die in den Port-Forwarding-Regeln festgelegt wurden.
Aus dem WAN ist nur die WAN-IP-Adresse des EBW-H100 erreichbar, wenn NAT für ins WAN gehende Pakete aktiviert ist. Anhand dieser IP-Adresse können die lokalen Endgeräte im Netz des Geräts mit Hilfe von Port-Forwarding trotzdem erreicht werden. Pakete aus dem WAN, die an die WAN-IP-Adresse an einem Port x gesendet werden, können an eine Maschine mit der IP-Adresse Y an den Port y weitergeleitet werden. Wird alternativ ein ganzer Port-Bereich angegeben, werden die Pakete an dieselben Ports der Ziel-IP-Adresse weitergeleitet. Es ist möglich, die Regeln so anzulegen, dass sie nur für WAN-Verbindungen, nur für OpenVPN­Verbindungen oder generell gelten.
Auf Grund der „Stateful Firewall“ kann es zu Verzögerungen kommen
bis Änderungen an diesen Funktionen wirksam werden. Dies kann der Fall sein, wenn bereits Verbindungen bzw. Verbindungsversuche stattgefunden haben.
Konfiguration mit Web-Interface (Menü „LAN (ext)“, Seite „Port-Forwarding“)
Um das Port-Forwarding zu ak tivieren, aktivieren Sie die Checkbox „Port- Forwarding für LAN (ext)-Schnittstelle aktivieren“.
Um eine Port-Forwarding-Regel zu erstellen, wählen Sie im Abschnitt
„Neue Regel erstellen“ das Protokoll aus und geben den Port bzw.
Bereich der Ports für die am EBW-H100 eingehenden Pakete an. Geben Sie eine IP-Adresse für das Umleitungsziel im Eingabefeld „an IP- Adresse“ und einen Port im Eingabefeld „an Port“ ein; an diese Adresse und diesen Port werden die Pakete weitergeleitet. Bei Angabe eines Port­Bereichs ist kein Ziel-Port erforderlich, da dieser immer dem Port-Bereich im WAN entspricht. Wählen Sie in der Dropdown-Liste „anwenden“ noch aus, ob die Regel immer, nur für WAN-Verbindungen oder nur für OpenVPN-Verbindungen gelten soll.
Um eine bereits erstellte Regel zu deaktivieren, deaktivieren Sie die
Checkbox „aktiv“ der entsprechenden Regel und klicken Sie
anschließend auf „OK“. Um eine bereits erstellte Regel zu löschen, aktivieren Sie die Checkbox
„löschen“ der entsprechenden Regel und klicken Sie anschließend auf „OK“.
Die Regeln in der Liste werden von oben nach unten abgearbeitet. Sollten sich also zwei Regeln widersprechen (z.B. zweimal derselbe Port), so wird nur die Regel ausgeführt, die weiter oben in der Liste steht.
EBW-H100
Funktionen
77
12.5.11 Exposed Host festlegen
Optional können alle Pakete, die keiner Port-Forwarding-Regel entsprechen, an einen vorbestimmten Rechner im LAN, den „Exposed Host“, weitergeleitet werden (z.B. zu Diagnosezwecken). Der „Exposed Host“ erhält alle Pakete, die nicht aus dem lokalen Netz des EBW-H100 angefordert wurden oder durch eine Port­Forwarding-Regel nicht bereits an einen Teilnehmer im lokalen Netz weitergeleitet
wurden. Wird kein „Exposed Host“ konfiguriert, werden diese eingehenden Pakete
verworfen.
Konfiguration mit Web-Interface (Menü „LAN (ext)“, Seite „Port-Forwarding“)
Um einen „Exposed Host“ zu definieren, geben Sie im Eingabefeld „Exposed Host“ die IP-Adresse eines Rechners im LAN ein, der von außen über alle Ports erreichbar sein soll.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
Funktionen
EBW-H100
78
12.6 VPN
12.6.1 VPN Allgemein
Ein VPN (virtuelles privates Netzwerk) wird eingesetzt, um IP-Endgeräte oder ganze Netzwerke gesichert miteinander zu verbinden. Daten werden damit fälschungssicher an ein Ziel übertragen und sind für Dritte nicht lesbar.
Sie können den EBW-H100 für eine OpenVPN-, PPTP-, IPsec- oder GRE­Verbindung konfigurieren.
Die genaue Vorgehensweise zum Erstellen einer Zertifikatsstruktur und Konfigurieren eines VPN-Teilnehmers ist in einer Reihe von Konfigurations­handbüchern beschrieben. Diese sind über unsere Webseite (http://www.insys­icom.de/cg/) oder unseren Support (support@insys-icom.de) erhältlich.
12.6.2 OpenVPN Allgemein
Sie können den EBW-H100 als OpenVPN-Server oder als OpenVPN-Client nutzen. Abbildung 4 zeigt eine Beispielkonfiguration für eine OpenVPN-Verbindung. Hier ist
ein EBW-H100 als OpenVPN-Server und ein zweiter als OpenVPN-Client konfiguriert. Sowohl Client als auch Server können durch beliebige OpenVPN­fähige Geräte ersetzt werden. Im Beispiel besteht eine WWAN-Verbindung zwischen den beiden Geräten. Über diese WWAN-Verbindung ist eine OpenVPN­Verbindung aufgebaut.
Sobald eine WAN-Verbindung aufgebaut wurde, können IP-Verbindungen zwischen den beiden Netzwerken aufgebaut werden. OpenVPN nutzt eine vorhandene WAN-Verbindung, um einen VPN-Tunnel aufzubauen. Ein Tunnel besteht aus einer IP-Verbindung, in deren Payload alle zu tunnelnden Pakete transportiert werden. OpenVPN stellt für den Datenverkehr eine virtuelle Netzwerkkarte zur Verfügung, über die dann der verschlüsselte Datenverkehr gesendet wird.
Ab b ildung 4: OpenVPN-Verbindung und IP-Adressen in der Beispielkonfiguration
EBW-H100
Funktionen
79
In der Beispielkonfiguration haben die Endpunkte der OpenVPN-Verbindung die IP­Adressen 10.1.0.1 und 10.1.0.2. Der VPN-Tunnel wird innerhalb einer schon bestehenden WAN-Verbindung aufgebaut. Den OpenVPN-Clients und -Servern muss auch bekannt sein welches Netzwerk sich hinter den jeweiligen Tunnelenden befindet. In der Beispielkonfiguration ist das auf der einen Seite das Netzwerk
192.168.200.0/24. Auf der anderen Seite ist dies das Netzwerk 192.168.1.0/24. Sobald der Tunnel aufgebaut ist, werden Daten für diese Zielnetze durch den OpenVPN-Tunnel übertragen. Sollen nur Daten über die WAN-Schnittstelle übertragen werden, deren Ziel im Netzwerk hinter dem Tunnelende liegt, empfiehlt es sich, nach erfolgreicher Konfiguration die Firewall zu aktivieren. Damit kann die Kommunikation auf den Port beschränkt werden, über den der OpenVPN-Tunnel aufgebaut wird (Standardeinstellung UDP-Port 1194).
Der EBW-H100 unterstützt verschiedene Authentifizierungsmethoden beim Aufbau des VPN-Tunnels:
Authentifizierungsart
Verwendung
Besonderheit
Keine
Zu Testzwecken und zum Verbinden von Netzwerken ohne Verschlüsselung.
Keine verschlüsselte Verbindung. Am Server können sich nicht mehrere Clients gleichzeitig anmelden.
Statischer Schlüssel
Zum verschlüsselten Verbinden von je einem Client und Server in kleineren Anwendungen
Verschlüsselte Verbindung. Am Server können sich nicht mehrere Clients gleichzeitig anmelden.
Benutzername/Kennwort und gemeinsames CA­Zertifikat (nur beim OpenVPN-Client einstellbar)
Zum verschlüsselten Verbinden von einem oder mehreren Clients zu einem OpenVPN­Server.
Flexible Anwendung für mehrere Clients. Nicht mit dem EBW-H100 als OpenVPN-Server nutzbar.
Zertifikatsbasiert, jeder Teilnehmer hat ein individuelles Zertifikat und Schlüssel.
Zum verschlüsselten Verbinden von einem oder mehreren Clients zu einem OpenVPN­Server.
Lösung für maximale Sicherheit, allerdings etwas aufwändiger zu konfigurieren. Dies ist der empfohlene Betriebsmodus.
Tabelle 9: Authentifizierungsmethoden bei OpenVPN
Für detaillierte Informationen und Troubleshooting empfehlen wir auch die Webseite von OpenVPN: http://openvpn.net/howto.html
Funktionen
EBW-H100
80
12.6.3 OpenVPN-Server einrichten
Sie können den EBW-H100 als OpenVPN-Server nutzen, wenn Sie z.B. vertrauliche Daten über ein unsicheres Netzwerk übertragen wollen. Dieser Abschnitt beschreibt die Einrichtung eines OpenVPN-Servers. Die Grundeinstellungen sind ab Werk auf sinnvolle Standardwerte gesetzt, die Sie aber unter besonderen Umständen abändern können. Hier legen Sie fest, über welchen Port der EBW­H100 den OpenVPN-Tunnel erzeugt und ob die OpenVPN-Übertragung mit dem UDP oder TCP-Protokoll umgesetzt wird. Weiterhin legen Sie hier fest, ob den Clients das Server-Netz mitgeteilt wird, die Gegenstelle ihre IP-Adresse ändern darf, LZO-Komprimierung verwendet wird, Pakete vor dem Tunneln maskiert werden, welcher Verschlüsselungsalgorithmus während der Übertragung verwendet wird, wie groß die Tunnelpakete sein sollen und in welchen Zeitintervallen der OpenVPN­Server VPN-Pings verschickt. Zusätzlich haben Sie hier die Möglichkeit, den OpenVPN-Status anzuzeigen, die momentane Konfigurationsdatei anzuzeigen, eine Konfiguration für eine OpenVPN-Gegenstelle zu erzeugen sowie ein Log der letzten Verbindung anzuzeigen. Die erzeugte Konfiguration können Sie z.B. zum Erstellen einer OpenVPN-Konfigurationsdatei verwenden, die als Grundlage für den Betrieb einer OpenVPN-Instanz auf einem Client-PC dienen kann. Das OpenVPN-Paket für Windows-Clients können Sie auf der Webseite von INSYS icom herunterladen (www.insys-icom.de/treiber).
Dieses Programm dient als Gegenstelle, wenn Sie die OpenVPN-Verbindung von einem Windows-PC aus aufbauen wollen.
Konfiguration mit Web-Interface (Menü „Dial-In“/„Dial-Out“/„LAN (ext)“, Seite „OpenVPN-Server“)
Um bei einer Verbindung den OpenVPN-Server zu verwenden, aktivieren Sie die Checkbox „OpenVPN-Server aktivieren“.
Um den Status des OpenVPN-Servers anzuzeigen, wählen Sie den Link OpenVPN-Server Status“.
Um die Meldungen des letzten Verbindungsvorgangs anzuzeigen, wählen Sie den Link „Verbindungs-Log der letzten Verbindung“.
Um die Konfigurationsdatei des Routers als OpenVPN-Server anzuzeigen, wählen Sie den Link „Konfigurationsdatei anzeigen“.
Um eine Beispielkonfiguration für einen OpenVPN-Client anzuzeigen, wählen Sie den Link „Beispielkonfigurationsdatei für die Gegenstelle erstellen“.
Um den lokalen Port am EBW-H100 sowie den Port an der Gegenstelle festzulegen, geben Sie in den Eingabefeldern „Tunneln über Port (lokal / Gegenstelle)“ einen Wert für die gewünschten Ports an (Voreinstellung
1194). Das Protokoll der OpenVPN-Übertragung wählen Sie mit den
Radiobuttons „UDP“ oder „TCP“ aus. Es empfiehlt sich, UDP zu
verwenden, um die Latenz gering zu halten.
EBW-H100
Funktionen
81
Damit den Clients die Route zum Netzwerk hinter dem Server mitgeteilt wird, aktivieren Sie die Checkbox „Server-Netz den Clients mitteilen“. Wird diese Einstellung deaktiviert, kann eine Kommunikation nur aus dem Netzwerk des Servers initiiert werden.
Damit entfernte OpenVPN-Gegenstellen während einer Verbindung Ihre IP-Adresse verändern können („Floating“), aktivieren Sie die Checkbox „Gegenstelle darf Ihre IP-Adresse dynamisch ändern (float)“. Diese Einstellung ist standardmäßig aktiv.
Um die LZO-Komprimierung an- oder abzuschalten, aktivieren oder deaktivieren Sie die Checkbox „LZO-Komprimierung aktivieren“. Werden bereits stark komprimierte Daten (z.B. jpg) übertragen, hat die Komprimierung kaum Effekt, werden hingegen gut komprimierbare Daten (z.B. Text) übertragen, kann die Komprimierung eine deutliche Reduzierung des übertragenen Datenvolumens erreichen. Schalten Sie die Kompression ab, falls Ihre Gegenstelle keine LZO-Kompression unterstützt.
Um die Pa kete mit der virtuellen Tunnel-IP-Adresse zu maskieren, aktivieren Sie die Checkbox „Pakete vor dem Tunnel maskieren“. Der Empfänger des Paketes sieht dann als Absender die IP-Adresse des Tunnelendes und nicht die des eigentlichen Absenders.
Um eine andere Verschlüsselungsmethode als die voreingestellte für die OpenVPN-Verbindung zu verwenden, wählen Sie in der Dropdown-Liste „Verschlüsselungs-Algorithmus“ eine der Verschlüsselungsmethoden. Zur Verfügung stehen Blowfish 128 Bit, DES 64 Bit, DES EDE 128 Bit, DES EDE3 192 Bit, DESX 192 Bit, CAST5 128 Bit, IDEA 128 Bit, RC2 128 Bit, RC2 40 Bit, RC2 64 Bit, AES 128 Bit, AES 192 Bit, AES 256 Bit und keine Verschlüsselung.
Um einen anderen Hash-Algorithmus als den voreingestellten für die OpenVPN-Verbindung zu verwenden, wählen Sie in der Dropdown-Liste „Hash-Algorithmus“ einen der Hash-Algorithmen. Zur Verfügung stehen SHA-1, SHA-224, SHA-256, SHA-384, SHA-512 und kein Hash­Algorithmus.
Um die Ausführlichkeit der Meldungen im Verbindungslog einzustellen,
geben Sie im Feld „Log-Level“ den Grad der Ausführlichkeit ein, wobei „0“ das Führen des Logs komplett deaktiviert und „9“ die meisten
Details aufzeichnet. Um eine bestimmte Fragmentierungsgröße für die OpenVPN-
Tunnelpakte in Bytes vorzugeben, verwenden Sie das Eingabefeld
„Fragmentierung der Tunnelpakete“. Geben Sie hier die gewünschte
maximale Paketgröße in Bytes an. Geben Sie hier keinen Wert an, haben die OpenVPN-Pakete eine maximale Größe von 1500 Bytes. Die tatsächlich pro Paket übertragene Nutzdatenmenge ist geringer, da durch OpenVPN ein „Protokoll-Overhead“ entsteht, d.h. die zu übertragenden Protokoll-Informationen verbrauchen einen Teil der Paketgröße.
Funktionen
EBW-H100
82
Um das Intervall bis zur Schlüsselerneuerung anzupassen, verwenden Sie das Eingabefeld „Intervall bis zur Schlüsselerneuerung“. Geben Sie hier das Zeitintervall in Sekunden ein, nach dessen Ablauf neue Schlüssel erzeugt werden.
Um das VPN-Ping-Intervall anzupassen, verwenden Sie das Eingabefeld „Ping-Intervall“. Geben Sie hier das Zeitintervall in Sekunden ein, in dem der OpenVPN-Server des EBW-H100 Ping-Pakete an die OpenVPN­Gegenstelle versendet. Der regelmäßige Ping dient zum Offenhalten der Verbindung über diverse Router und Gateways, die evtl. an der Verbindung beteiligt sind und bei fehlender Kommunikation den Kanal schließen würden.
Um das Ping-Restart-Intervall anzupassen, verwenden Sie das Eingabefeld „Ping-Restart-Intervall“. Geben Sie hier ein, nach wie vielen Sekunden der Tunnel neu aufgebaut werden soll, wenn während der gesamten Zeit kein Ping von der Gegenstelle angekommen ist. Mit dem Wert 0 wird der Tunnel nie abgebaut, auch wenn kein Ping mehr empfangen wird.
Das Ping-Intervall und das Ping-Restart-Intervall müssen
zusammenpassen. Typische Werte sind 30 und 60 (default). Das Ping­Intervall sollte max. die Hälfte des Ping-Restart-Intervalls betragen. Bei schlechten WAN-Verbindungen empfehlen wir das Ping-Intervall zu reduzieren und ggf. das Ping-Restart-Intervall zu erhöhen.
EBW-H100
Funktionen
83
Um die Authentifizierung mit Zertifikaten zu konfigurieren, wählen Sie
den Radiobutton „Authentifizierung mit Zertifikaten“. Dabei wird unter
der Option angezeigt, ob die einzelnen Zertifikate und Schlüssel vorhanden sind (grüner Haken) oder nicht (rotes Kreuz). Vorhandene Zertifikate können auch heruntergeladen (blauer Pfeil) oder wieder gelöscht (rotes Kreuz auf weißem Kästchen) werden. Der private Schlüssel kann nur gelöscht werden. Markieren Sie die Checkbox „tls-
auth aktivieren“, um zusätzlich zu den Zertifikaten auch einen statischen
Schlüssel zu verwenden. In diesem Fall wird der im Abschnitt
„Authentifizierung mit statischem Schlüssel“ gespeicherte statische
Schlüssel verwendet. Optional kann in der Dropdown-Liste
„Benutzungsrichtung des Schlüssels“ eine Richtung vorgegeben werden
(siehe dazu den im Anschluss folgenden Hinweis). Markieren Sie die
Checkbox „Kommunikation zwischen Clients erlauben“, um auch den
Clients eine Kommunikation untereinander zu ermöglichen. Definieren Sie den IP-Adress-Pool für die Clients in den Feldern „IPv4-Adress-Pool / Netzmaske“ bzw. „IPv6-Adress-Pool / Netzmaske“. Um eine neue Route zu einem Client-Netzwerk anzulegen, geben Sie im Abschnitt „Neue Route zu Client-Netzwerk anlegen“ den Common Name des Clients in
das Feld „Name im Zertifikat“ sowie seine Netzadresse und Netzmaske in die Felder „IPv4-Netzadresse / Netzmaske“ bzw. „IPv6-Netzadresse / Netzmaske“ ein. Geben Sie optional die VPN-IPv4-Adresse für das Tunnelende eines Clients in das Feld „VPN-IPv4-Adresse“ ein. Es wird
jedem Tunnelende immer jeweils eine IPv4- und eine IPv6-Adresse zugeteilt, auch wenn der Tunnel einer IP-Version gar nicht benutzt wird. Klicken Sie auf „OK“, um die neue Route zu übernehmen. Bestehende Routen können Sie löschen, indem Sie die Checkbox in der Spalte „löschen“ der entsprechenden Route markieren und auf „OK“ klicken.
Wird tls-auth benutzt, kann optional angegeben werden, dass der
statische Schlüssel nur für eine bestimmte Richtung benutzt werden soll. Wichtig dabei ist, dass diese Einstellung mit der VPN-Gegenstelle abgestimmt ist, d.h. bei beiden ist keine Richtung eingestellt oder die Einstellungen sind komplementär (0/1 bzw. 1/0).
Eine Verknüpfung einer Netzadresse mit „DEFAULT als „Common
Name“ kann als „Standard-Route“ angelegt werden. Sie wird immer
als Route benutzt, wenn sich ein Client mit einem Zertifikat anmeldet, für dessen „Common Name“ noch keine Verknüpfung eingetragen ist.
Funktionen
EBW-H100
84
Um die Authentifizierung mit statischem Schlüssel zu konfigurieren, wählen Sie den Radiobutton „Keine Authentifizierung oder Authentifizierung mit statischem Schlüssel“. Dabei wird unter der Option angezeigt, ob der statische Schlüssel vorhanden ist (grüner Haken) oder nicht (rotes Kreuz). Ein vorhandener Schlüssel kann auch heruntergeladen (blauer Pfeil) oder wieder gelöscht (rotes Kreuz auf weißem Kästchen) werden. Ist kein Schlüssel vorhanden, wird die Gegenstelle weder authentifiziert noch wird der Datenverkehr durch den OpenVPN-Tunnel verschlüsselt. Klicken Sie auf den Link „Statischen Schlüssel neu erstellen“, um einen neuen statischen Schlüssel zu erstellen. Dieser statische Schlüssel muss dann heruntergeladen und auch auf die Gegenstelle hochgeladen werden. Für einen funktionierenden Tunnel müssen bei dieser Authentifizierungsart beide OpenVPN-Gegenstellen über den gleichen statischen Schlüssel verfügen. Geben Sie die IP-Adresse oder den Domain-Namen der Gegenstelle in das Feld „IP-Adresse oder Domainname der Gegenstelle“ ein. Optional können Sie die IP-Adresse oder den Domain-Namen einer alternativen
Gegenstelle in das Feld „Alternative Gegenstelle“ eingeben. Geben Sie die IP-Adresse des lokalen Tunnelendes in das Feld „IPv4-Tunneladresse lokal“ bzw. „IPv6-Tunneladresse lokal“ und die des entfernten Tunnelendes in das Feld „IPv4-Tunneladresse der Gegenstelle“ bzw. „IPv6-Tunneladresse der Gegenstelle“ ein. Geben Sie die Adresse sowie
die zugehörige Netzmaske des Netzwerks hinter dem OpenVPN-Tunnel in die Felder „IPv4-Netzadresse hinter dem Tunnel“ bzw. „IPv6-
Netzadresse hinter dem Tunnel“ und „IPv4-Netzmaske hinter dem Tunnel“ bzw. „IPv6-Netzmaske hinter dem Tunnel“ ein.
Um alle oben getroffenen Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche „OK“.
Um ein Zertifikat oder einen Schlüssel hochzuladen, klicken Sie im
Abschnitt „Schlüssel oder Zertifikate laden“ auf die Schaltfläche „Durchsuchen…“ (Schaltfläche abhängig vom verwendeten Browser). Wählen Sie dann im Fenster „Datei hochladen“ die gewünschte Datei auf
dem entsprechenden Datenträger aus und klicken Sie auf die
Schaltfläche „Öffnen“. Falls die Datei verschlüsselt ist, müssen Sie noch das Kennwort in das Feld „Kennwort (nur bei verschlüsselter Datei)“
eintragen. Klicken Sie dann auf die Schaltfläche „OK“ um die Datei hochzuladen.
EBW-H100
Funktionen
85
12.6.4 OpenVPN-Client einrichten
Sie können den EBW-H100 als OpenVPN-Client nutzen, um sich mit einem OpenVPN-Server über ein unsicheres Netz zu verbinden. Dieser Abschnitt beschreibt die Einrichtung eines OpenVPN-Clients. Die Grundeinstellungen sind ab Werk auf sinnvolle Standardwerte gesetzt, die Sie aber an das VPN anpassen müssen, mit dem sich der EBW-H100 verbinden soll. Hier legen Sie fest, mit welcher IP-Adresse oder Domain und über welche Ports der OpenVPN-Tunnel aufgebaut wird, und ob die OpenVPN-Übertragung mit dem UDP- oder TCP­Protokoll umgesetzt wird. Wenn die Gegenstelle nur über einen Proxy-Server erreicht werden kann, kann dieser entsprechend konfiguriert werden. Weiterhin legen Sie hier fest, ob eine Default-Route gesetzt wird, die lokale Adresse und der Port fixiert werden, die Gegenstelle ihre IP-Adresse ändern darf, LZO­Komprimierung verwendet wird, Pakete vor dem Tunneln maskiert werden, welcher Verschlüsselungsalgorithmus während der Übertragung verwendet wird, wie groß die Tunnelpakete sein sollen und in welchen Zeitintervallen der OpenVPN­Client VPN-Pings an den Server verschickt. Zusätzlich haben Sie hier die Möglichkeit, den OpenVPN-Status, die momentane Konfigurationsdatei, eine Konfiguration für eine OpenVPN-Gegenstelle (den OpenVPN-Server) und ein Log der letzten Verbindung anzuzeigen.
Konfiguration mit Web-Interface (Menü „Dial-In“/„Dial-Out“/„LAN (ext)“, Seite „OpenVPN-Client“)
Um bei einer Verbindung den OpenVPN-Client zu verwenden, aktivieren Sie die Checkbox „OpenVPN-Client aktivieren“.
Um den Status des OpenVPN-Clients anzuzeigen, wählen Sie den Link „OpenVPN-Client Status“.
Um die Meldungen des letzten Verbindungsvorgangs anzuzeigen, wählen Sie den Link „Verbindungs-Log der letzten Verbindung“.
Um die Konfigurationsdatei des Routers als OpenVPN-Client anzuzeigen, wählen Sie den Link „Konfigurationsdatei anzeigen“.
Um eine Beispielkonfiguration für einen OpenVPN-Server anzuzeigen,
wählen Sie den Link „Beispielkonfigurationsdatei für die Gegenstelle erstellen“.
Um die IP-Adresse oder den Domainnamen der Gegenstelle zu bestimmen, mit dem Sie den Router die OpenVPN-Verbindung aufbauen
lassen, geben Sie im Feld „IP-Adresse oder Domainname der Gegenstelle“ eine IP-Adresse oder einen Domainnamen an.
Optional kann eine alternative Gegenstelle bestimmt werden, mit der die OpenVPN-Verbindung aufgebaut werden soll, falls die oben konfigurierte
Gegenstelle nicht erreichbar ist. Geben Sie dazu im Feld „Alternative Gegenstelle“ eine IP-Adresse oder einen Domainnamen an.
Um den lokalen Port am EBW-H100 sowie den Port an der Gegenstelle festzulegen, geben Sie in den Eingabefeldern „Tunneln über Port (lokal / Gegenstelle)“ einen Wert für die gewünschten Ports an.
Funktionen
EBW-H100
86
Das Protokoll der OpenVPN-Übertragung wählen Sie mit den
Radiobuttons „UDP“ oder „TCP“ aus. Wir empfehlen, UDP zu
verwenden, um die Latenz gering zu halten. Wenn die Gegenstelle nur über einen Proxy-Server erreicht werden kann,
geben Sie dessen IP-Adresse oder Domainnamen in das Feld „IP-Adresse oder Domainname des Proxy-Servers“ ein, wählen Sie dessen Art mit
Hilfe der Radiobuttons „HTTP“ oder „SOCKS5“ und tragen Sie seinen Port in das Feld „Port“ ein. Falls der Proxy-Server eine Authentifizierung erfordert, tragen Sie die Zugangsdaten in die Felder „Benutzername“ und „Kennwort“ ein.
Um eine Default-Route zu setzen, aktivieren Sie die Checkbox „Default Route setzen (redirect-gateway)“. Dann wird jeglicher Datenverkehr durch den Tunnel geroutet.
Es ist nicht zwingend nötig, den lokalen Port und die IP-Adresse der OpenVPN Verbindung fest vorzuschreiben. Wenn Sie die Verwendung des Ports und der IP-Adresse offen lassen wollen, deaktivieren Sie die Checkbox „Lokale Adresse und Port fixieren (nobind)“.
Damit entfernte OpenVPN-Gegenstellen während einer Verbindung Ihre IP-Adresse verändern können („Floating“), aktivieren Sie die Checkbox „Gegenstelle darf Ihre IP-Adresse dynamisch ändern (float)“. Diese Einstellung ist standardmäßig aktiv.
Um die LZO-Komprimierung an- oder abzuschalten, aktivieren oder deaktivieren Sie die Checkbox „LZO-Komprimierung aktivieren“. Werden bereits stark komprimierte Daten (z.B. jpg) übertragen, hat die Komprimierung kaum Effekt, werden hingegen gut komprimierbare Daten (z.B. Text) übertragen, kann die Komprimierung eine deutliche Reduzierung des übertragenen Datenvolumens erreichen. Schalten Sie die Kompression ab, falls Ihre Gegenstelle keine LZO-Kompression unterstützt.
Um die Pa kete mit der virtuellen Tunnel-IP-Adresse zu maskieren,
aktivieren Sie die Checkbox „Pakete vor dem Tunnel maskieren“. Der
Empfänger des Paketes sieht dann als Absender die IP-Adresse des Tunnelendes und nicht die des eigentlichen Absenders.
Um eine andere Verschlüsselungsmethode als die voreingestellte für die OpenVPN-Verbindung zu verwenden, wählen Sie in der Dropdown-Liste „Verschlüsselungs-Algorithmus“ eine der Verschlüsselungsmethoden. Zur Verfügung stehen Blowfish 128 Bit, DES 64 Bit, DES EDE 128 Bit, DES EDE3 192 Bit, DESX 192 Bit, CAST5 128 Bit, IDEA 128 Bit, RC2 128 Bit, RC2 40 Bit, RC2 64 Bit, AES 128 Bit, AES 192 Bit, AES 256 Bit und keine Verschlüsselung.
Um einen anderen Hash-Algorithmus als den voreingestellten für die OpenVPN-Verbindung zu verwenden, wählen Sie in der Dropdown-Liste „Hash-Algorithmus“ einen der Hash-Algorithmen. Zur Verfügung stehen SHA-1, SHA-224, SHA-256, SHA-384, SHA-512 und kein Hash­Algorithmus.
EBW-H100
Funktionen
87
Um die Ausführlichkeit der Meldungen im Verbindungslog einzustellen,
geben Sie im Feld „Log-Level“ den Grad der Ausführlichkeit ein, wobei „0“ das Führen des Logs komplett deaktiviert und „9“ die meisten
Details aufzeichnet. Um eine bestimmte Fragmentierungsgröße für die OpenVPN-
Tunnelpakte in Bytes vorzugeben, verwenden Sie das Eingabefeld
„Fragmentierung der Tunnelpakete“. Geben Sie hier die gewünschte
maximale Paketgröße in Bytes an. Geben Sie hier keinen Wert an, haben die OpenVPN-Pakete eine maximale Größe von 1500 Bytes. Die tatsächlich pro Paket übertragene Nutzdatenmenge ist geringer, da durch OpenVPN ein „Protokoll-Overhead“ entsteht, d.h. die zu übertragenden Protokoll-Informationen verbrauchen einen Teil der Paketgröße.
Um das Intervall bis zur Schlüsselerneuerung anzupassen, verwenden
Sie das Eingabefeld „Intervall bis zur Schlüsselerneuerung“. Geben Sie
hier das Zeitintervall in Sekunden ein, nach dessen Ablauf neue Schlüssel erzeugt werden.
Um das VPN-Ping-Intervall anzupassen, verwenden Sie das Eingabefeld „Ping-Intervall“. Geben Sie hier das Zeitintervall in Sekunden ein, in dem der OpenVPN-Client des EBW-H100 Ping-Pakete an die OpenVPN­Gegenstelle versendet. Der regelmäßige Ping dient zum Offenhalten der Verbindung über diverse Router und Gateways, die evtl. an der Verbindung beteiligt sind und bei fehlender Kommunikation den Kanal schließen würden.
Um das Ping-Restart-Intervall anzupassen, verwenden Sie das Eingabefeld „Ping-Restart-Intervall“. Geben Sie hier ein, nach wie vielen Sekunden der Tunnel neu aufgebaut werden soll, wenn während der gesamten Zeit kein Ping von der Gegenstelle angekommen ist. Mit dem Wert „0“ wird der Tunnel nie abgebaut, auch wenn kein Ping mehr empfangen wird.
Um zusätzlich einen Ping per ICMP-Protokoll an eine Domain oder eine IP-Adresse zu senden, geben Sie diese in das Eingabefeld „Zusätzlicher ICMP-Ping an“ ein. Es empfiehlt sich, hier einen Domainnamen oder eine IP-Adresse einzutragen, die nur durch den Tunnel erreichbar ist. Ist der Ping nicht erfolgreich, wird ein eventuell bestehender Tunnel abgebaut und ein neuer Tunnel aufgebaut. Das Intervall der Pings beträgt 15 Minuten.
Funktionen
EBW-H100
88
Um die Authentifizierung mit Zertifikaten zu konfigurieren, wählen Sie
den Radiobutton „Authentifizierung mit Zertifikaten“. Dabei wird unter
der Option angezeigt, ob die einzelnen Zertifikate und Schlüssel vorhanden sind (grüner Haken) oder nicht (rotes Kreuz). Vorhandene Zertifikate können auch heruntergeladen (blauer Pfeil) oder wieder gelöscht (rotes Kreuz auf weißem Kästchen) werden. Der private Schlüssel kann nur gelöscht werden. Alternativ oder zusätzlich zu der Benutzung eines Client-Zertifikates und eines privaten Schlüssels kann eine Benutzername/Kennwort-Kombination für die Authentifizierung beim OpenVPN-Server benutzt werden (es wird jedoch auf alle Fälle das CA-Zertifikat benötigt, über das jeder Teilnehmer dieses VPNs verfügen muss). Geben Sie dazu einen Benutzernamen in das Feld
„Benutzername“ sowie das zugehörige Kennwort in das Feld „Kennwort“
ein. Um den Zertifikatstyp der Gegenstelle zu prüfen, markieren Sie die
Checkbox „Zertifikatstyp der Gegenstelle überprüfen“. Markieren Sie die Checkbox „tls-auth aktivieren“, um zusätzlich zu den Zertifikaten auch
einen statischen Schlüssel zu verwenden. In diesem Fall wird der im
Abschnitt „Authentifizierung mit statischem Schlüssel“ gespeicherte
statische Schlüssel verwendet. Optional kann in der Dropdown-Liste
„Benutzungsrichtung des Schlüssels“ eine Richtung vorgegeben werden
(siehe dazu den im Anschluss folgenden Hinweis).
Wird tls-auth benutzt, kann optional angegeben werden, dass der
statische Schlüssel nur für eine bestimmte Richtung benutzt werden soll. Wichtig dabei ist, dass diese Einstellung mit der VPN-Gegenstelle abgestimmt ist, d.h. bei beiden ist keine Richtung eingestellt oder die Einstellungen sind komplementär (0/1 bzw. 1/0).
Um die Authentifizierung mit statischem Schlüssel zu konfigurieren, wählen Sie den Radiobutton „Keine Authentifizierung oder
Authentifizierung mit statischem Schlüssel“. Dabei wird unter der Option
angezeigt, ob der statische Schlüssel vorhanden ist (grüner Haken) oder nicht (rotes Kreuz). Ein vorhandener Schlüssel kann auch heruntergeladen (blauer Pfeil) oder wieder gelöscht (rotes Kreuz auf weißem Kästchen) werden. Ist kein Schlüssel vorhanden, wird die Gegenstelle weder authentifiziert noch wird der Datenverkehr durch den OpenVPN-Tunnel verschlüsselt. Klicken Sie auf den Link „Statischen Schlüssel neu erstellen“, um einen neuen statischen Schlüssel zu erstellen. Dieser statische Schlüssel muss dann heruntergeladen und auch auf die Gegenstelle hochgeladen werden. Geben Sie die IP-Adresse
des lokalen Tunnelendes in das Feld „IPv4-Tunneladresse lokal“ bzw. „IPv6-Tunneladresse lokal“ und die des entfernten Tunnelendes in das Feld „IPv4-Tunneladresse der Gegenstelle“ bzw. „IPv6-Tunneladresse der Gegenstelle“ ein. Geben Sie die Adresse sowie die zugehörige
Netzmaske des Netzwerks hinter dem OpenVPN-Tunnel in die Felder
„IPv4-Netzadresse hinter dem Tunnel“ bzw. „IPv6-Netzadresse hinter dem Tunnel“ und „IPv4-Netzmaske hinter dem Tunnel“ bzw. „IPv6­Netzmaske hinter dem Tunnel“ ein.
EBW-H100
Funktionen
89
Um alle oben getroffenen Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche „OK“.
Um ein Zertifikat oder einen Schlüssel hochzuladen, klicken Sie im
Abschnitt „Schlüssel oder Zertifikate laden“ auf die Schaltfläche „Durchsuchen…“ (Schaltfläche abhängig vom verwendeten Browser). Wählen Sie dann im Fenster „Datei hochladen“ die gewünschte Datei auf
dem entsprechenden Datenträger aus und klicken Sie auf die
Schaltfläche „Öffnen“. Falls die Datei verschlüsselt ist, müssen Sie noch das Kennwort in das Feld „Kennwort (nur bei verschlüsselter Datei)“
eintragen. Klicken Sie dann auf die Schaltfläche „OK“ um die Datei hochzuladen.
Funktionen
EBW-H100
90
12.6.5 PPTP Allgemein
PPTP (Point-to-Point Tunneling Protocol) ist ein VPN (virtuelles privates Netzwerk), das für neue Installationen nicht mehr empfohlen wird. Eine moderne Alternative ist OpenVPN.
PPTP baut über einen mit dem GRE-Protokoll (Generic Routing Encapsulation) erstellten Tunnel eine WWAN-Verbindung auf. Für den Tunnelaufbau ist unerlässlich, dass das GRE-Protokoll uneingeschränkt zwischen den beiden PPTP­Teilnehmern geroutet wird und dass eine TCP-Verbindung mit Port 1723 möglich ist. Der TCP-Port 1723 ist fix und kann nicht verändert werden. Das GRE-Protokoll wird im Internet nicht immer direkt geroutet. In dem Fall kann das erfolgende NAT verhindern, dass ein Tunnel aufgebaut werden kann.
Für sichere Tunnel wird dringend empfohlen, möglichst lange Kennwörter mit Sonderzeichen und die Verschlüsselungsart MPPE-128 Bit zu verwenden.
12.6.6 PPTP-Server einrichten
Hier werden die Einstellungen für den EBW-H100 als PPTP-Server konfiguriert. Maximal 5 PPTP-Clients können sich gleichzeitig an diesem Server anmelden. Es können zwar mehrere Benutzer angelegt werden, aber gleichzeitig können nur 5 Tunnel aktiv sein.
Konfiguration mit Web-Interface (Menü „Dial-In“/„Dial-Out“/„LAN (ext)“, Seite „PPTP-Server“)
Für einen Betrieb als PPTP-Server, aktivieren Sie die Checkbox „PPTP- Server aktivieren“.
Um die Meldungen des letzten Verbindungsvorgangs anzuzeigen, wählen Sie den Link „Verbindungslog der letzten Verbindung“.
Um das Authentifizierungsverfahren auszuwählen, mit dem sich der PPTP-Client am Server authentifizieren muss, wählen Sie dieses aus der Dropdown-Liste „Authentifizierung“ aus. Wenn der Datenverkehr über die PPTP-Verbindung mit MPPE verschlüsselt werden soll, ist zwingend die Authentifizierungsart MS-CHAP-v2 erforderlich. Weiter zur Verfügung stehen PAP, CHAP, MS-CHAP oder keine Authentifizierung.
Um die Verschlüsselung auszuwählen, die für die PPTP-Verbindung verwendet wird, wählen Sie diese aus der Dropdown-Liste „Verschlüsselung“ aus. Dieselbe Verschlüsselung muss auch für den Client konfiguriert werden. Zur Verfügung stehen MPE 40, MPE 128 oder keine Verschlüsselung.
Um die MTU (maximale erlaubte Anzahl an Bytes in einem zu sendenden Paket) anzupassen, ändern Sie den Eintrag im entsprechenden Feld.
Um die MRU (maximale erlaubte Anzahl an Bytes in einem zu empfangenden Paket) anzupassen, ändern Sie den Eintrag im entsprechenden Feld.
EBW-H100
Funktionen
91
Die Standardeinstellung von MTU und MRU ist für die meisten
Anwendungen passend und muss nur in Ausnahmefällen geändert werden.
Geben Sie die IP-Adresse des lokalen Tunnelendes in das Feld „IPv4- Tunneladresse lokal“ ein. Wenn keine Adresse explizit angegeben wird, benutzt der PPTP-Server die IP-Adresse 192.168.0.1. Falls diese Adresse bereits belegt ist, kann hier eine andere Adresse angegeben werden.
Definieren Sie den verfügbaren IP-Adressen-Pool für die Tunnelenden der PPTP-Clients in den Feldern „IP-Adressen-Pool“. Dieser Pool muss im Netzwerk des LANs liegen. Die PPTP-Clients adressieren ihr Ziel direkt mit IP-Adressen im LAN des EBW-H100.
Um einen neuen Benutzer hinzuzufügen, der für die Verbindungen von PPTP-Clients zugelassen ist, geben Sie für diesen einen Benutzernamen und ein Kennwort in die entsprechenden Felder ein. Klicken Sie auf
„OK“, um den Benutzer zu übernehmen. Bestehende Benutzer können Sie löschen, indem Sie die Checkbox in der Spalte „löschen“ des entsprechenden Benutzers markieren und auf „OK“ klicken.
Um alle oben getroffenen Einstellungen für den geladenen Tunnel zu übernehmen, klicken Sie auf die Schaltfläche „OK“.
12.6.7 PPTP-Client einrichten
Hier werden die Einstellungen für den PPTP-Client konfiguriert. Alle Pakete durch den PPTP-Tunnel werden vom EBW-H100 mit seiner Tunnel-Adresse maskiert.
Konfiguration mit Web-Interface (Menü „Dial-In“/„Dial-Out“/„LAN (ext)“, Seite „PPTP-Client“)
Um den EBW-H100 als PPTP-Client zu verwenden, aktivieren Sie die Checkbox „PPTP-Client aktivieren“.
Um die Meldungen des letzten Verbindungsvorgangs anzuzeigen, wählen Sie den Link „Verbindungslog der letzten Verbindung“.
Um die IP-Adresse oder den Domainnamen der Gegenstelle zu bestimmen, zu der die VPN-Verbindung aufgebaut werden soll, geben Sie im Feld „IP-Adresse oder Domainname der Gegenstelle“ eine IP- Adresse oder einen Domainnamen an.
Geben Sie den Benutzernamen und das Kennwort mit denen sich der PPTP-Client am Server anmeldet in die entsprechenden Felder ein.
Um die Verschlüsselung auszuwählen, die für die PPTP-Verbindung verwendet wird, wählen Sie diese aus der Dropdown-Liste „Verschlüsselung“ aus. Es muss die Verschlüsselung gewählt werden, die auch der PPTP-Server verwendet. Zur Verfügung stehen MPE 40, MPE 128 oder keine Verschlüsselung.
Funktionen
EBW-H100
92
Um die Default-Route zu diesem PPTP-Tunnel zu setzen, aktivieren Sie
die Checkbox „Default Route setzen“. Dann wird jeglicher Datenverkehr
durch den Tunnel geroutet. Dies ist jedoch nur dann möglich, wenn vorher noch keine vorrangige Default-Route gesetzt war.
Wird keine Default-Route zum Tunnel gesetzt, muss das lokale Subnetz hinter dem Tunnel definiert werden. Geben Sie dieses Netzwerk mit
passender Netzmaske in das Feld „Lokales Subnetz der Gegenstelle“ ein.
Nur so werden Pakete in das Netzwerk hinter dem PPTP-Tunnel durch den Tunnel geroutet.
Um die MTU (maximale erlaubte Anzahl an Bytes in einem zu sendenden Paket) anzupassen, ändern Sie den Eintrag im entsprechenden Feld.
Um die MRU (maximale erlaubte Anzahl an Bytes in einem zu empfangenden Paket) anzupassen, ändern Sie den Eintrag im entsprechenden Feld.
Die Standardeinstellung von MTU und MRU ist für die meisten
Anwendungen passend und muss nur in Ausnahmefällen geändert werden.
Um eine Verbindungsüberprüfung durch einen Ping per ICMP-Protokoll an eine Domain oder eine IP-Adresse einzustellen, geben Sie diese in das Eingabefeld „Zusätzlicher ICMP-Ping an“ ein. Es empfiehlt sich, hier einen Domainnamen oder eine IP-Adresse einzutragen, die nur durch den Tunnel erreichbar ist. Ist die Verbindungsprüfung nicht erfolgreich, wird ein eventuell bestehender Tunnel abgebaut und ein neuer Tunnel aufgebaut. Das Intervall der Pings beträgt 15 Minuten.
Wenn ein Tunnel abbricht, wird dieser nicht automatisch wieder
aufgebaut, sondern der Aufbau erfolgt erst nach einem neuen WAN­Verbindungsaufbau. Deshalb sollte der Zustand des Tunnels unbedingt mit einem ICMP-Ping geprüft werden.
Um alle oben getroffenen Einstellungen für den geladenen Tunnel zu übernehmen, klicken Sie auf die Schaltfläche „OK“.
EBW-H100
Funktionen
93
12.6.8 IPsec einrichten
IPsec (Internet Protocol Security) ist ein Sicherheitsprotokoll für die sichere Kommunikation über IP-Netze und kann zum Aufbau virtueller privater Netzwerke (VPN) verwendet werden. Dabei können zwei Subnetze über zwei geeignete Router (z.B. INSYS MoRoS 2.1) über einen sicheren Tunnel miteinander verbunden werden. Es ist möglich, bis zu 10 verschiedene Tunnel zu konfigurieren.
Ein Tunnel kann auch als Fallback-Tunnel für einen anderen aktiven Tunnel verwendet werden. Beim Aufbau der WAN-Verbindung wird immer der aktive Tunnel gestartet. Wenn der zusätzliche ICMP-Ping erfolglos ist, wird der aktive Tunnel beendet und der Fallback-Tunnel gestartet. Schlägt bei einem Fallback­Tunnel die Verbindungsüberprüfung per ICMP-Ping fehl, wird der Fallback-Tunnel beendet und der aktive Tunnel gestartet.
Konfiguration mit Web-Interface (Menü „Dial-In“/„Dial-Out“/„LAN (ext)“, Seite „IPsec“)
Um bei einer Verbindung IPsec zu verwenden, aktivieren Sie die Checkbox „IPsec aktivieren“.
Um den aktuellen Zustand der IPsec-Tunnel anzuzeigen, wählen Sie den Link „IPsec Status“.
Um die Meldungen des letzten Verbindungsvorgangs anzuzeigen, wählen Sie den Link „Verbindungslog der letzten Verbindung“.
Um NAT-Traversal zu konfigurieren, verwenden Sie die Dropdown-Liste
„NAT-Traversal“ zur Auswahl der entsprechenden Option. Wenn Sie „aktivieren“ (Standardeinstellung) wählen, werden, falls ein NAT-Router
erkannt wird, alle ESP (Encapsulating Security Payload)-Pakete zusätzlich in ein UDP-Paket verpackt und über den UDP-Port 4500 versendet.
Wenn Sie „erzwingen“ wählen, wird dieses Verhalten ohne Kontrolle auf
einen NAT-Router erzwungen (dabei muss auch die Gegenstelle NAT-
Traversal aktiviert haben). Wenn Sie „deaktivieren“ wählen, wird eine
UDP-Datenkapselung verhindert, was im Betrieb mit einem NAT-Router zu Problemen führen kann. Diese Einstellung gilt global für alle Tunnel.
Um das Intervall der Keep-Alive-Pakete zu konfigurieren, die gesendet werden, wenn NAT-Traversal verwendet wird, geben Sie die Zeit in Sekunden in das Feld „Keep-Alive Intervall“ ein. Dadurch kann verhindert werden, dass z.B. eine Stateful Firewall die Verbindung nach zu langer Inaktivität blockiert.
Um den Tunnel auszuwählen, dessen Einstellungen bearbeitet werden sollen, wählen Sie den gewünschten Tunnel aus der Dropdown-Liste
„Tunnelname“ und klicken Sie dann auf die Schaltfläche „zum Bearbeiten laden“. Wenn Einstellungen am aktuell geladenen Tunnel erfolgt sind, müssen diese zuvor mit der Schaltfläche „OK“ übernommen
werden, bevor ein neuer Tunnel geladen wird, um diese nicht zu verlieren. Das Laden eines Tunnels speichert keine bereits vorgenommenen Einstellungen!
Funktionen
EBW-H100
94
Um den geladenen Tunnel zu aktivieren, wählen Sie in der Dropdown­Liste „Tunnel aktivieren“ die Option „aktiv“.
Um den geladenen Tunnel als Fallback-Tunnel für einen aktiven Tunnel festzulegen, wählen Sie in der Dropdown-Liste „Tunnel aktivieren“ die Option „Fallback für …“.
Um dem geladenen Tunnel einen beschreibenden Namen zuzuweisen,
geben Sie diesen in das Feld „Tunnelname“ ein. Dies erleichtert die
Zuordnung von Meldungen im Log oder der Status-Ansicht. Um die Gegenstelle festzulegen, zu der der Tunnel aufgebaut werden
soll, geben Sie in das Feld „IP-Adresse oder Domainname der Gegenstelle“ entweder die IP-Adresse oder den Domainname der Gegenstelle ein. Wird keine Gegenstelle angegeben, werden eingehende Verbindungsanfragen von allen Gegenstellen akzeptiert, aber es kann keine Verbindung initiiert werden. In diesem Fall muss die „Aktion bei Verbindungsabbruch“ der Dead-Peer-Detection auf „hold“ gestellt werden, da bei einem Abbruch der bestehenden Verbindung sonst keine neu eingehende Verbindungsanfrage mehr angenommen werden kann.
Um ein zu tunnelndes Netzwerk hinter dem Switch des EBW-H100 zu definieren, kann dieses Netzwerk mit passender Netzmaske in das Feld „Eigenes lokales Subnetz“ eingegeben werden. Dieses muss nicht das wirkliche lokale Subnetz sein, sondern kann auch hinter weiteren Gateways liegen. In solch einem Fall muss darauf geachtet werden, dass die benötigten Routing-Regeln korrekt angelegt werden. Wird dieses Feld nicht ausgefüllt, wird automatisch das lokale Subnetz verwendet.
Um das lokale Subnetz hinter der Gegenstelle zu definieren, geben Sie
dieses Netzwerk mit passender Netzmaske in das Feld „Lokales Subnetz der Gegenstelle“ ein. Es werden nur die Daten in ESP-Pakete gepackt,
welche an dieses Netz adressiert sind. Um die ID der Gegenstelle festzulegen, geben Sie diese in das Feld „ID
der Gegenstelle“ ein. Standardmäßig wird die jeweilige IP-Adresse als ID verwendet. Weicht die eigentliche IP-Adresse von der empfangenen ID ab (z.B. durch dazwischen liegende NAT-Router) oder ist sie nicht bekannt, kann die ID der Gegenstelle explizit angegeben werden (ein
selbstdefinierter String, der ein „@“ beinhalten muss). Bei Verwendung
von Zertifikaten wird standardmäßig der DN (Distinguished Name) als ID verwendet. Der Domainname der Gegenstelle kann ebenso als ID verwendet werden, da er durch einen DNS-Lookup aufgelöst wird.
Um die eigene ID anzupassen, geben Sie diese in das Feld „Eigene ID“ ein. Dies ist nur nötig, wenn die standardmäßige ID nicht verwendet werden kann oder soll.
Um nur ein bestimmtes Protokoll und einen bestimmten Port für das lokale Tunnelende zuzulassen, geben Sie die IANA-Protokollnummer und den Port (sofern das Protokoll Ports unterstützt) in die Felder „Lokales
Protokoll und Port“ ein. Fehlt hier eine Angabe des Protokolls und/oder
Ports sind alle Protokolle bzw. Ports zugelassen.
EBW-H100
Funktionen
95
Um nur ein bestimmtes Protokoll und einen bestimmten Port für das Tunnelende der Gegenstelle zuzulassen, geben Sie die IANA­Protokollnummer und den Port (sofern das Protokoll Ports unterstützt) in
die Felder „Protokoll und Port der Gegenstelle“ ein. Fehlt hier eine
Angabe des Protokolls und/oder Ports sind alle Protokolle bzw. Ports zugelassen.
Um den Authentifizierungs-Modus festzulegen, wählen Sie diesen in der Dropdown-Liste „Authentifizierungs-Modus“ aus. Der Main-Modus ist sicherer, da alle Authentifizierungsdaten verschlüsselt übertragen werden. Der Aggressive-Modus ist schneller, da er auf diese Verschlüsselung verzichtet und die Authentifizierung über eine Passphrase erfolgt.
Um die Verschlüsselungs- und Hash-Algorithmen sowie die Diffie­Hellman-Gruppe für den IKE-Schlüsselaustausch zu definieren, wählen Sie diese aus den Dropdown-Listen „Schlüsselparameter IKE“ aus. Zur Verfügung stehen DES EDE3, AES 128/192/256 sowie SHA1 oder MD5 und DH 768/1024/1536.
Um die Verschlüsselungs- und Hash-Algorithmen für die IPsec­Verbindung zu definieren, wählen Sie diese aus den Dropdown-Listen
„Schlüsselparameter IPsec“ aus. Zur Verfügung stehen DES EDE3, AES
128/192/256 sowie SHA1 oder MD5. Um die maximale Anzahl an Verbindungsversuchen einzugeben, ab
deren Überschreiten die Gegenstelle als nicht erreichbar gilt, geben Sie diese in das Feld „Maximale Verbindungsversuche“ ein. Eine Eingabe von 0 bedeutet hier eine unendliche Anzahl an Versuchen.
Um die empfangenen Pakete mit der lokalen IP-Adresse des EBW-H100 zu maskieren, aktivieren Sie die Checkbox „Pakete durch den Tunnel
maskieren“. Der Empfänger des Paketes sieht dann als Absender die
lokale IP-Adresse des EBW-H100 und nicht die des eigentlichen Absenders aus dem lokalen Netz der Gegenstelle.
Um die Dead-Peer-Detection zu konfigurieren, geben Sie das Intervall, in dem Anfragen an die Gegenstelle gesendet werden, in Sekunden in das Feld „Intervall Dead-Peer-Detection“ und die maximale Zeit, in der diese Anfragen beantwortet werden müssen, in Sekunden in das Feld „Timeout Dead-Peer-Detection“ ein. Das Verhalten bei einer als abgebrochen erkannten Verbindung, wählen Sie in der Dropdown-Liste
„Aktion bei Verbindungsabbruch“. Wählen Sie hier „restart“ (Standardeinstellung) wird die Verbindung neu gestartet, bei „clear“ abgebaut und bei „hold“ gehalten.
Um die Perfect-Forward-Secrecy zu aktivieren, aktivieren Sie die Checkbox „Perfect-Forward-Secrecy aktivieren“. Damit kann verhindert werden, dass aus einer gehackten Verschlüsselung der nächste Schlüssel schneller herausgefunden werden kann. Beide Gegenstellen müssen in dieser Einstellung übereinstimmen, damit die Verbindung aufgebaut werden kann.
Funktionen
EBW-H100
96
Um das Intervall für die Schlüsselerneuerung der IKE SA zu konfigurieren, geben Sie den Wert in Sekunden in das Feld „Intervall bis zur Schlüsselerneuerung der IKE SA“ ein. Der Mindestwert ist 3600 Sekunden (1 Stunde). Durch die regelmäßige Erneuerung der verwendeten Schlüssel kann die Sicherheit der IPsec-Verbindung über einen längeren Zeitraum gewährleistet werden.
Um das Intervall für die Schlüsselerneuerung der IPsec SA zu konfigurieren, geben Sie den Wert in Sekunden in das Feld „Intervall bis zur Schlüsselerneuerung der IPsec SA“ ein. Der Mindestwert ist 3600 Sekunden (1 Stunde). Durch die regelmäßige Erneuerung der verwendeten Schlüssel kann die Sicherheit der IPsec-Verbindung über einen längeren Zeitraum gewährleistet werden.
Um zusätzlich einen Ping per ICMP-Protokoll an eine IP-Adresse zu senden, geben Sie diese Adresse, die sich im lokalen Subnetz der Gegenstelle befinden muss, in das Feld „Zusätzlicher ICMP-Ping an“ ein. Ist der Ping nicht erfolgreich, wird ein eventuell bestehender Tunnel abgebaut und ein neuer Tunnel aufgebaut. Das Ping-Intervall beträgt 15 Minuten. Eine zusätzliche zweite IP-Adresse als Ping-Ziel kann durch ein „#“ getrennt hinter der ersten angegeben werden.
Um die Authentifizierung bei einer IPsec-Verbindung zu konfigurieren,
wählen Sie entweder den Radiobutton „Authentifizierung mit Zertifikaten“ oder den Radiobutton „Authentifizierung mit Passphrase (PSK)“. Die Authentifizierung mit Zertifikaten kann für den Main-Modus
verwendet werden. Dabei wird unter der Option angezeigt, ob die einzelnen Zertifikate und Schlüssel vorhanden sind (grüner Haken) oder nicht (rotes Kreuz). Vorhandene Zertifikate können auch heruntergeladen (blauer Pfeil) oder wieder gelöscht (rotes Kreuz auf weißem Kästchen) werden. Der private Schlüssel kann nur gelöscht werden. Die Authentifizierung mit Passphrase kann für den Main- und Aggressive­Modus verwendet werden. Dafür muss im Feld unter der Option die Passphrase, die alle IPsec-Teilnehmer verwenden, eingetragen werden.
Um alle oben getroffenen Einstellungen für den geladenen Tunnel zu übernehmen, klicken Sie auf die Schaltfläche „OK“.
Um ein Zertifikat oder einen Schlüssel hochzuladen, klicken Sie im
Abschnitt „Schlüssel oder Zertifikate laden“ auf die Schaltfläche „Durchsuchen…“. Wählen Sie dann im Fenster „Datei hochladen“ die
gewünschte Datei auf dem entsprechenden Datenträger aus und klicken
Sie auf die Schaltfläche „Öffnen“. Falls die Datei verschlüsselt ist,
müssen Sie noch das Kennwort in das Feld „Kennwort (nur bei verschlüsselter Datei)“ eintragen. Klicken Sie dann auf die Schaltfläche „OK“ um die Datei hochzuladen.
EBW-H100
Funktionen
97
12.6.9 GRE-Tunnel einrichten
Mit dem Generic Routing Encapsulation Protokoll können Daten durch eine bestehende Verbindung transparent übertragen werden, ohne dass die Originalpakete verändert werden.
Konfiguration mit Web-Interface (Menü „Dial-In“/„Dial-Out“/„LAN (ext)“, Seite „GRE“)
Um einen GRE-Tunnel zu aktivieren, aktivieren Sie die Checkbox „GRE­Tunnel aktivieren“.
Geben Sie die Tunnel-Gegenstelle als IP-Adresse oder Domainname in das Feld „IP-Adresse oder Domainname der Gegenstelle“ ein.
Geben Sie die eigene IP-Adresse, die als Tunnelendpunkt verwendet werden soll, in das Feld „Eigene IP-Adresse“ ein. Dies kann beispielsweise die WAN-, VPN- oder die lokale LAN-Adresse sein.
Geben Sie die IP-Adresse des lokalen Tunnelendes in das Feld
„Tunnelende lokal“ ein. Optional kann hier eine Netzmaske eingegeben
werden. Dann wird automatisch eine entsprechende Route zu diesem Netzwerk angelegt, wodurch z.B. die Tunneladresse der Gegenstelle erreichbar ist.
Um die MTU (maximale erlaubte Anzahl an Bytes in einem zu sendenden Paket) anzupassen, ändern Sie den Eintrag im entsprechenden Feld.
Die Standardeinstellung von MTU ist für die meisten Anwendungen
passend und muss nur in Ausnahmefällen geändert werden.
Wenn Sie eine TTL (Time to Live) festlegen möchten, geben Sie diese in das Feld „TTL (Time to Live)“ ein. Wird keine TTL angegeben, wird für das GRE-Paket der TTL-Wert aus dem getunnelten Paket verwendet.
Um eine neue Route hinzuzufügen, geben Sie im Abschnitt „Neue Route
hinzufügen“ die „IPv4-Netzadresse“ und die „Netzmaske“ sowie den „Gateway“ in die jeweiligen Felder ein. Alle Felder müssen ausgefüllt
werden, damit eine neue Route in die Tabelle übernommen wird. Übernehmen Sie die Route, indem Sie auf „OK“ klicken.
Um eine bestehende Route zu löschen, aktivieren Sie unter „Bestehende Routen“ die Checkbox der Route(n), die gelöscht werden soll(en).
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
Funktionen
EBW-H100
98
12.7 Meldungen
12.7.1 Versand von Meldungen konfigurieren
Der EBW-H100 kann bei verschiedenen Ereignissen eine E-Mail, eine SMS oder einen SNMP-Trap an beliebige Empfänger versenden. Dazu stehen eine Reihe vordefinierter Ereignisse zur Verfügung, wie zum Beispiel Aufbau von Verbindungen oder VPN-Tunnel.
Konfiguration mit Web-Interface (Menü „Meldungen“, Seite „Konfiguration“)
Um den Versand einer E-Mail zu ermöglichen, müssen Sie im Abschnitt „E-Mail“ die notwendigen Daten für das E-Mail-Konto eingeben. Geben Sie dazu die E-Mail-Adresse in das Feld „E-Mail-Adresse“ ein. Geben Sie den Vor- und Nachnamen der Person, die das E-Mail-Konto besitzt, (oder
einen beliebigen Text) in das Feld „Realer Name“ ein. Tragen Sie den
Domain-Namen oder die IP-Adresse des SMTP-Servers in das Feld
„SMTP-Server“ sowie den Port, an dem der SMTP-Server E-Mails entgegennimmt, in das Feld „SMTP-Port“ ein (normalerweise Port 25).
Tragen Sie den Benutzernamen für das E-Mail-Konto in das Feld „Benutzername“ sowie das zugehörige Kennwort in das Feld „Kennwort“ ein. Markieren Sie die Checkbox „SSL/TLS verwenden“, um die E-Mails verschlüsselt zu versenden.
Um den SMS-Versand zu ermöglichen, müssen Sie im Abschnitt „SMS“ die Nummer des SMS Service Centers Ihres Mobilfunkanbieters im Eingabefeld „SCN (Service Center Number) SIM-Karte 1“ angeben. Wenn die SIM-Karte bereits freigeschaltet ist und der Provider der SIM-Karte erkannt wird, wird dessen SCN vorgeschlagen. Die Einstellung wird jedoch erst nach einem Klick auf „OK“ dauerhaft gespeichert und verwendet. Mit dem SMS-Protokoll wird festgelegt, welche Zeichen im SMS-Text erlaubt sind. Beim GSM-Zeichensatz werden für ein zu übertragendes Zeichen 8 Bit benötigt, daher sind maximal 140 Zeichen möglich. Beim UCS2-Zeichensatz benötigt jedes Zeichen 16 Bit, daher können maximal 70 Zeichen versendet werden. Der GSM-Zeichensatz ist auf 127 verschiedene Zeichen beschränkt, der UCS2-Zeichensatz enthält deutlich mehr Zeichen und Symbole für verschiedene Sprachen.
EBW-H100
Funktionen
99
Um den Versand von SNMP-Traps zu ermöglichen, müssen Sie im
Abschnitt „SNMP-Traps“ die SNMP-Version angeben. Um SNMP v2c zu verwenden, wählen Sie den Radiobutton „SNMP v2c“. Weiterhin muss
der Community-String in das Feld „Community“ eingegeben werden. Um SNMP v3 zu verwenden, wählen Sie den Radiobutton „SNMP v3“. Weiterhin muss der SNMP-Benutzername in das Feld „Benutzername“ eingegeben werden. Um eine SNMP v3-Authentifizierung optional zu verwenden, wählen Sie die Authentifizierungsmethode in der Dropdown­Liste „Authentifizierung“ aus und geben Sie das Kennwort für die Authentifizierung (mindestens 8 Zeichen) in das entsprechende Feld ein. Um eine SNMP v3-Verschlüsselung optional zu verwenden, wählen Sie die Verschlüsselungsmethode in der Dropdown-Liste „Verschlüsselung“ aus und geben Sie das Kennwort für die Verschlüsselung (mindestens 8 Zeichen) in das entsprechende Feld ein. Voraussetzung für eine Verschlüsselung ist eine Authentifizierung.
Sp eichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken.
Funktionen
EBW-H100
100
12.7.2 SMS-Empfang aktivieren
Der EBW-H100 kann Befehle per SMS empfangen. Die Ausführung des Befehls kann durch ein Kennwort geschützt werden.
Es wird dringend empfohlen, einen Kennwortschutz zu verwenden.
Ist ein Kennwort konfiguriert, muss die SMS das Kennwort enthalten; ist kein Kennwort konfiguriert, darf die SMS kein Kennwort enthalten. Bei Regelverstoß wird die SMS in beiden Fällen nicht verarbeitet. Beim Kennwort wird Groß- und Kleinschreibung beachtet. Das Kennwort muss, gefolgt von einem Komma, vor dem Befehl stehen und darf Leerzeichen enthalten, Leerzeichen außerhalb des Kennworts werden ignoriert.
Pro SMS kann ein Befehl als SMS-Text versandt werden. Mehrere Befehle in einer SMS werden nicht unterstützt, es wird nur der erste Befehl ausgeführt. Bei den Befehlen ist Groß- und Kleinschreibung unerheblich. Die Syntax lautet:
[<Kennwort>,]<Befehl>
Der EBW-H100 kann eingegangene SMS quittieren. Ist dies konfiguriert, wird eine SMS mit dem empfangenen Text an den Absender zurück gesandt. Falls ein Standort eingetragen ist, wird dieser vorangestellt. Die Syntax lautet
[Standort; ]SMS received:“[<Kennwort>,]<Befehl>“
Durch das Quittieren eingegangener SMS können unter Umständen
erhebliche Kosten entstehen. Ursachen sind u. a. Roaming-Gebühren oder Pingpongeffekte, bei denen durch die Quittierungs-SMS an den Absender der initialen (Spam-) SMS eine weitere SMS von diesem Absender ausgelöst wird, die wiederum quittiert wird, usw.
Folgende Befehle werden verarbeitet:
Befehl
Wirkung
dial
Es wird eine Dial-Out-Verbindung gestartet bzw. eine bestehende Dial-Out-Verbindung beendet.
dial start
Eine Dial-Out-Verbindung wird aufgebaut, wenn aktuell keine Verbindung besteht.
dial stop
Eine bestehende Dial-Out-Verbindung wird abgebaut. Es wird keine neue Verbindung initiiert.
ipsec
Die IPsec-Verbindung wird neu gestartet. Alle bestehenden Tunnel werden dabei abgebaut.
openvpn
Die OpenVPN-Verbindung wird neu gestartet. Ein bestehender Tunnel wird dabei abgebaut.
pptp
Die PPTP-Verbindung wird neu gestartet. Alle bestehenden Tunnel werden dabei abgebaut.
reset
Ein Neustart des Geräts wird durchgeführt.
sandbox
Die Sandbox wird neu gestartet.
