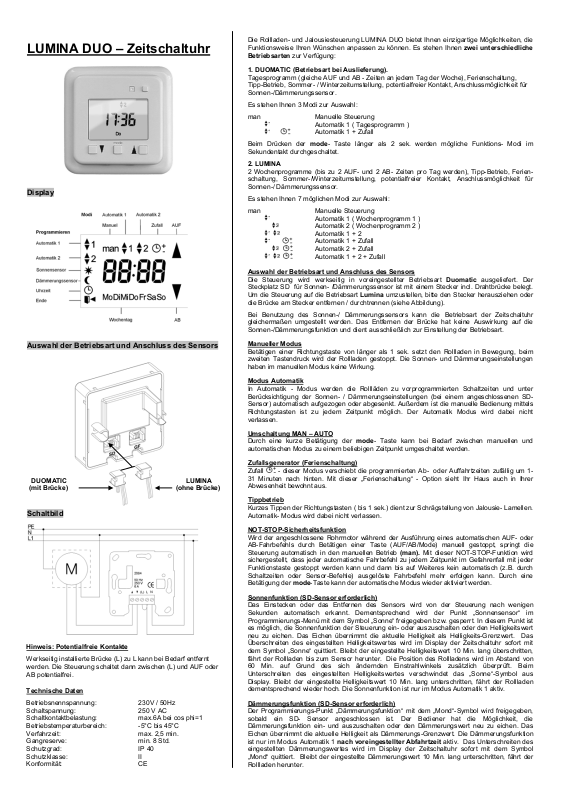

LUMINA DUO – Zeitschaltuhr
r
r
r
r
r
t
r
A
A
r
A
r
t
r
A
Display
Auswahl der Betriebsart und Anschluss des Sensors
DUOMATIC
(mit Brücke)
Schaltbild
Hinweis: Potentialfreie Kontakte
Werkseitig installierte Brücke (L) zu L kann bei Bedarf entfernt
werden. Die Steuerung schaltet dann zwischen (L) und AUF oder
B potentialfrei.
Technische Daten
Betriebsnennspannung: 230V / 50Hz
Schaltspannung: 250 V AC
Schaltkontaktbelastung: max.6A bei cos phi=1
Betriebstemperaturbereich: -5°C bis 45°C
Verfahrzeit: max. 2,5 min.
Gangreserve: min. 8 Std.
Schutzgrad: IP 40
Schutzklasse: II
Konformität: CE
LUMINA
(ohne Brücke)
Die Rollladen- und Jalousiesteuerung LUMINA DUO bietet Ihnen einzigartige Möglichkeiten, die
Funktionsweise Ihren Wünschen anpassen zu können. Es stehen Ihnen zwei unterschiedliche
Betriebsarten zur Verfügung:
1. DUOMATIC (Betriebsart bei Auslieferung).
Tagesprogramm (gleiche AUF und AB - Zeiten an jedem Tag der Woche), Ferienschaltung,
Tipp-Betrieb, Sommer- / Winterzeitumstellung, potentialfreier Kontakt, Anschlussmöglichkeit für
Sonnen-/Dämmerungssensor.
Es stehen Ihnen 3 Modi zur Auswahl:
man Manuelle Steuerung
Automatik 1 ( Tagesprogramm )
Automatik 1 + Zufall
Beim Drücken der mode- Taste länger als 2 sek. werden mögliche Funktions- Modi im
Sekundentakt durchgeschaltet.
2. LUMINA
2 Wochenprogramme (bis zu 2 AUF- und 2 AB- Zeiten pro Tag werden), Tipp-Betrieb, Ferienschaltung, Sommer-/Winterzeitumstellung, potentialfreier Kontakt, Anschlussmöglichkeit fü
Sonnen-/ Dämmerungssensor.
Es stehen Ihnen 7 möglichen Modi zur Auswahl:
man Manuelle Steuerung
Automatik 1 ( Wochenprogramm 1 )
Automatik 2 ( Wochenprogramm 2 )
Automatik 1 + 2
Automatik 1 + Zufall
Automatik 2 + Zufall
Automatik 1 + 2 + Zufall
Auswahl der Betriebsart und Anschluss des Sensors
Die Steuerung wird werkseitig in voreingestellter Betriebsart Duomatic ausgeliefert. De
Steckplatz SD für Sonnen- /Dämmerungssensor ist mit einem Stecker incl. Drahtbrücke belegt.
Um die Steuerung auf die Betriebsart Lumina umzustellen, bitte den Stecker herausziehen ode
die Brücke am Stecker entfernen / durchtrennen (siehe Abbildung).
Bei Benutzung des Sonnen-/ Dämmerungssensors kann die Betriebsart der Zeitschaltuh
gleichermaßen umgestellt werden. Das Entfernen der Brücke hat keine Auswirkung auf die
Sonnen-/Dämmerungsfunktion und dient ausschließlich zur Einstellung der Betriebsart.
Manueller Modus
Betätigen einer Richtungstaste von länger als 1 sek. setzt den Rollladen in Bewegung, beim
zweiten Tastendruck wird der Rollladen gestoppt. Die Sonnen- und Dämmerungseinstellungen
haben im manuellen Modus keine Wirkung.
Modus Automatik
In Automatik - Modus werden die Rollläden zu vorprogrammierten Schaltzeiten und unte
Berücksichtigung der Sonnen- / Dämmerungseinstellungen (bei einem angeschlossenen SDSensor) automatisch aufgezogen oder abgesenkt. Außerdem ist die manuelle Bedienung mittels
Richtungstasten ist zu jedem Zeitpunkt möglich. Der Automatik Modus wird dabei nich
verlassen.
Umschaltung MAN – AUTO
Durch eine kurze Betätigung der mode- Taste kann bei Bedarf zwischen manuellen und
automatischen Modus zu einem beliebigen Zeitpunkt umgeschaltet werden.
Zufallsgenerator (Ferienschaltung)
- dieser Modus verschiebt die programmierten Ab- oder Auffahrtzeiten zufällig um 1-
Zufall
31 Minuten nach hinten. Mit dieser „Ferienschaltung“ - Option sieht Ihr Haus auch in Ihre
bwesenheit bewohnt aus.
Tippbetrieb
Kurzes Tippen der Richtungstasten ( bis 1 sek.) dient zur Schrägstellung von Jalousie- Lamellen.
utomatik- Modus wird dabei nicht verlassen.
NOT-STOP-Sicherheitsfunktion
Wird der angeschlossene Rohrmotor während der Ausführung eines automatischen AUF- ode
B-Fahrbefehls durch Betätigen einer Taste (AUF/AB/Mode) manuell gestoppt, springt die
Steuerung automatisch in den manuellen Betrieb (man). Mit dieser NOT-STOP-Funktion wird
sichergestellt, dass jeder automatische Fahrbefehl zu jedem Zeitpunkt im Gefahrenfall mit jede
Funktionstaste gestoppt werden kann und dann bis auf Weiteres kein automatisch (z.B. durch
Schaltzeiten oder Sensor-Befehle) ausgelöste Fahrbefehl mehr erfolgen kann. Durch eine
Betätigung der mode-Taste kann der automatische Modus wieder aktiviert werden.
Sonnenfunktion (SD-Sensor erforderlich)
Das Einstecken oder das Entfernen des Sensors wird von der Steuerung nach wenigen
Sekunden automatisch erkannt. Dementsprechend wird der Punkt „Sonnensensor“ im
Programmierungs-Menü mit dem Symbol „Sonne“ freigegeben bzw. gesperrt. In diesem Punkt ist
es möglich, die Sonnenfunktion der Steuerung ein- oder auszuschalten oder den Helligkeitswert
neu zu eichen. Das Eichen übernimmt die aktuelle Helligkeit als Helligkeits-Grenzwert. Das
Überschreiten des eingestellten Helligkeitswertes wird im Display der Zeitschaltuhr sofort mi
dem Symbol „Sonne“ quittiert. Bleibt der eingestellte Helligkeitswert 10 Min. lang überschritten,
fährt der Rollladen bis zum Sensor herunter. Die Position des Rollladens wird im Abstand von
60 Min. auf Grund des sich ändernden Einstrahlwinkels zusätzlich überprüft. Beim
Unterschreiten des eingestellten Helligkeitswertes verschwindet das „Sonne“-Symbol aus
Display. Bleibt der eingestellte Helligkeitswert 10 Min. lang unterschritten, fährt der Rollladen
dementsprechend wieder hoch. Die Sonnenfunktion ist nur im Modus Automatik 1 aktiv.
Dämmerungsfunktion (SD-Sensor erforderlich)
Der Programmierungs-Punkt „Dämmerungsfunktion“ mit dem „Mond“-Symbol wird freigegeben,
sobald ein SD- Sensor angeschlossen ist. Der Bediener hat die Möglichkeit, die
Dämmerungsfunktion ein- und auszuschalten oder den Dämmerungswert neu zu eichen. Das
Eichen übernimmt die aktuelle Helligkeit als Dämmerungs-Grenzwert. Die Dämmerungsfunktion
ist nur im Modus Automatik 1 nach voreingestellter Abfahrtzeit aktiv. Das Unterschreiten des
eingestellten Dämmerungswertes wird im Display der Zeitschaltuhr sofort mit dem Symbol
„Mond“ quittiert. Bleibt der eingestellte Dämmerungswert 10 Min. lang unterschritten, fährt de
Rollladen herunter.
Einstellungen Lumina-Betrieb Display
A
A
Set-Taste länger als 2 sek. drücken Symbol Automatik 1 blinkt
mit Pfeil-Tasten das Uhrzeitsymbol auswählen Uhrzeitsymbol blinkt
mit Set-Taste kurz bestätigen W oder So-Symbol blinkt
mit Pfeil-Tasten Sommer(So)-/Winterzeit(W) auswählen W oder So-Symbol blinkt
mit Set-Taste kurz bestätigen Wochentag blinkt
mit Pfeil-Tasten den Wochentag einstellen Wochentag blinkt
mit Set-Taste kurz bestätigen Uhrzeit blinkt
mit Pfeil-Tasten Uhrzeit einstellen neue Uhrzeit blinkt
mit Set-Taste kurz bestätigen Uhrzeitsymbol blinkt
mit Pfeil-Tasten den Ausgang(Tür-Symbol) auswählen Tür-Symbol blinkt
mit Set-Taste den Programmierungs-Ausgang kurz bestätigen Uhrzeit/Tag werden angezeigt
Umstellung der Winter-/Sommerzeit
Set-Taste länger als 2 sek. drücken Symbol Automatik 1 blinkt
mit Pfeil-Tasten das Uhrzeitsymbol auswählen Uhrzeitsymbol blinkt
mit Set-Taste kurz bestätigen W oder So-Symbol blinkt
mit Pfeil-Tasten die Sommer(So)-/Winterzeit(W) auswählen W oder So-Symbol blinkt
mit Set-Taste kurz bestätigen Wochentag blinkt
mit Set-Taste kurz bestätigen Uhrzeit blinkt
mit Set-Taste kurz bestätigen Uhrzeitsymbol blinkt
mit Pfeil-Tasten den Ausgang(Tür-Symbol) auswählen Tür-Symbol blinkt
mit Set-Taste den Programmierungs-Ausgang kurz bestätigen Uhrzeit/Tag werden angezeigt
Einstellung des Wochenprogramms 1
Set-Taste länger als 2 sek. drücken Symbol Automatik 1 blinkt
mit Set-Taste kurz bestätigen Alle Wochentage blinken *
mit Pfeil-Tasten den gewünschten Wochentag auswählen Wochentag blinkt
mit Set-Taste kurz bestätigen Auffahrtzeit blinkt
mit Pfeil-Tasten die Auffahrtzeit einstellen Eingestellte Auffahrtzeit blinkt
mit Set-Taste kurz bestätigen Abfahrtzeit blinkt
mit Pfeil-Tasten die Abfahrtzeit einstellen Eingestellte Abfahrtzeit blinkt
mit Set-Taste kurz bestätigen Wochentag blinkt
mit Pfeil-Tasten den nächsten Wochentag auswählen Wochentag blinkt
...weitere Tage wie beschrieben (ab *) einstellen...
...dann Wochentag blinkt
mit Pfeil-Tasten das END-Symbol auswählen END-Symbol blinkt
mit Set-Taste kurz bestätigen Symbol Automatik 1 blinkt
mit Pfeil-Tasten den Ausgang(Tür-Symbol) auswählen Tür-Symbol blinkt
mit Set-Taste den Programmierungs-Ausgang kurz bestätigen Uhrzeit/Tag werden angezeigt
* TIP: Anstatt einen bestimmten Wochentag können über die Option ALLE alle Wochentage
ausgewählt und bei Bedarf schnell mit gleichen Schaltzeiten programmiert werden.
Einstellung des Wochenprogramms 2
Set-Taste länger als 2 sek. drücken Symbol Automatik 1 blinkt
mit Pfeil-Tasten den Symbol 2(Automatik 2) auswählen Symbol Automatik 2 blinkt
mit Set-Taste kurz bestätigen Alle Wochentage blinken
...weiter wie Wochenprogramm1 ...
Sonnenfunktion an-/ausschalten (falls Sensor vorhanden)
Set-Taste länger als 2 sek. drücken Symbol Automatik 1 blinkt
mit Pfeil-Tasten das Sonnensymbol auswählen Sonnensymbol blinkt
mit Set-Taste kurz bestätigen AN oder AUS blinkt
mit Pfeil-Tasten AN oder AUS auswählen AN oder AUS blinkt
mit Set-Taste kurz bestätigen Sonnensymbol blinkt
mit Pfeil-Tasten den Ausgang(Tür-Symbol) auswählen Tür-Symbol blinkt
mit Set-Taste den Programmierungs-Ausgang kurz bestätigen Uhrzeit/Tag werden angezeigt
Helligkeitswert eichen (falls Sensor vorhanden)
Set-Taste länger als 2 sek. drücken Symbol Automatik 1 blinkt
mit Pfeil-Tasten das Sonnensymbol auswählen Sonnensymbol blinkt
mit Set-Taste kurz bestätigen AN oder AUS blinkt
mit Pfeil-Tasten EICH auswählen EICH blinkt
mit Set-Taste kurz bestätigen Sonnensymbol blinkt
mit Pfeil-Tasten den Ausgang(Tür-Symbol) auswählen Tür-Symbol blinkt
mit Set-Taste den Programmierungs-Ausgang kurz bestätigen Anzeige: Uhrzeit/Tag/Sonne
Dämmerungsfunktion an-/ausschalten (falls Sensor vorhanden)
Set-Taste länger als 2 sek. drücken Symbol Automatik 1 blinkt
mit Pfeil-Tasten das Mond-Symbol auswählen Mondsymbol blinkt
mit Set-Taste kurz bestätigen AN oder AUS blinkt
mit Pfeil-Tasten AN oder AUS auswählen AN oder AUS blinkt
mit Set-Taste kurz bestätigen Mondsymbol blinkt
mit Pfeil-Tasten den Ausgang(Tür-Symbol) auswählen Tür-Symbol blinkt
mit Set-Taste den Programmierungs-Ausgang kurz bestätigen Uhrzeit/Tag werden angezeigt
Dämmerungswert eichen (falls Sensor vorhanden)
Set-Taste länger als 2 sek. drücken Symbol Automatik 1 blinkt
mit Pfeil-Tasten das Mond-Symbol auswählen Mondsymbol blinkt
mit Set-Taste kurz bestätigen AN oder AUS blinkt
mit Pfeil-Tasten EICH auswählen EICH blinkt
mit Set-Taste kurz bestätigen Mondsymbol blinkt
mit Pfeil-Tasten den Ausgang(Tür-Symbol) auswählen Tür-Symbol blinkt
mit Set-Taste den Programmierungs-Ausgang kurz bestätigen Anzeige: Uhrzeit/Tag/Mond
Mode-Taste länger als 2 sek. drücken und halten
Uhrzeit einstellen
Modus auswählen
alle 7 Modi werden
automatisch
nacheinander durchgeschaltet,
bei gewünschtem Modus die
Mode-Taste loslassen
Einstellungen Duomatic-Betrieb Display
Set-Taste länger als 2 sek. drücken Symbol Automatik 1 blinkt
mit Pfeil-Tasten das Uhrzeitsymbol auswählen Uhrzeitsymbol blinkt
mit Set-Taste kurz bestätigen W oder So-Symbol blinkt
mit Pfeil-Tasten Sommer(So)-/Winterzeit(W) auswählen W oder So-Symbol blinkt
mit Set-Taste kurz bestätigen Uhrzeit blinkt
mit Pfeil-Tasten Uhrzeit einstellen neue Uhrzeit blinkt
mit Set-Taste kurz bestätigen Uhrzeitsymbol blinkt
mit Pfeil-Tasten den Ausgang(Tür-Symbol) auswählen Tür-Symbol blinkt
mit Set-Taste den Programmierungs-Ausgang kurz bestätigen Uhrzeit wird angezeigt
Set-Taste länger als 2 sek. drücken Symbol Automatik 1 blinkt
mit Pfeil-Tasten das Uhrzeitsymbol auswählen Uhrzeitsymbol blinkt
mit Set-Taste kurz bestätigen W oder So-Symbol blinkt
mit Pfeil-Tasten die Sommer(So)-/Winterzeit(W) auswählen W oder So-Symbol blinkt
mit Set-Taste kurz bestätigen Uhrzeit blinkt
mit Set-Taste kurz bestätigen Uhrzeitsymbol blinkt
mit Pfeil-Tasten den Ausgang(Tür-Symbol) auswählen Tür-Symbol blinkt
mit Set-Taste den Programmierungs-Ausgang kurz bestätigen Uhrzeit wird angezeigt
Set-Taste länger als 2 sek. drücken Symbol Automatik 1 blinkt
mit Set-Taste kurz bestätigen
mit Pfeil-Tasten die Auffahrtzeit einstellen Eingestellte Auffahrtzeit blinkt
mit Set-Taste kurz bestätigen
mit Pfeil-Tasten die Abfahrtzeit einstellen Eingestellte Abfahrtzeit blinkt
mit Set-Taste kurz bestätigen Symbol Automatik 1 blinkt
mit Pfeil-Tasten den Ausgang(Tür-Symbol) auswählen Tür-Symbol blinkt
mit Set-Taste den Programmierungs-Ausgang kurz bestätigen Uhrzeit wird angezeigt
Sonnenfunktion an-/ausschalten (falls Sensor vorhanden)
Set-Taste länger als 2 sek. drücken Symbol Automatik 1 blinkt
mit Pfeil-Tasten das Sonnensymbol auswählen Sonnensymbol blinkt
mit Set-Taste kurz bestätigen AN oder AUS blinkt
mit Pfeil-Tasten AN oder AUS auswählen AN oder AUS blinkt
mit Set-Taste kurz bestätigen Sonnensymbol blinkt
mit Pfeil-Tasten den Ausgang (Tür-Symbol) auswählen Tür-Symbol blinkt
mit Set-Taste den Programmierungs-Ausgang kurz bestätigen Uhrzeit wird angezeigt
Set-Taste länger als 2 sek. drücken Symbol Automatik 1 blinkt
mit Pfeil-Tasten das Sonnensymbol auswählen Sonnensymbol blinkt
mit Set-Taste kurz bestätigen AN oder AUS blinkt
mit Pfeil-Tasten EICH auswählen EICH blinkt
mit Set-Taste kurz bestätigen Sonnensymbol blinkt
mit Pfeil-Tasten den Ausgang (Tür-Symbol) auswählen Tür-Symbol blinkt
mit Set-Taste den Programmierungs-Ausgang kurz bestätigen Uhrzeit wird angezeigt
Dämmerungsfunktion an-/ausschalten (falls Sensor vorhanden)
Set-Taste länger als 2 sek. drücken Symbol Automatik 1 blinkt
mit Pfeil-Tasten Mond-Symbol auswählen Mondsymbol blinkt
mit Set-Taste kurz bestätigen AN oder AUS blinkt
mit Pfeil-Tasten AN oder AUS auswählen AN oder AUS blinkt
mit Set-Taste kurz bestätigen Mondsymbol blinkt
mit Pfeil-Tasten den Ausgang(Tür-Symbol) auswählen Tür-Symbol blinkt
mit Set-Taste den Programmierungs-Ausgang kurz bestätigen Uhrzeit wird angezeigt
Set-Taste länger als 2 sek. drücken Symbol Automatik 1 blinkt
mit Pfeil-Tasten Mond-Symbol auswählen Mondsymbol blinkt
mit Set-Taste kurz bestätigen AN oder AUS blinkt
mit Pfeil-Tasten EICH auswählen EICH blinkt
mit Set-Taste kurz bestätigen Mondsymbol blinkt
mit Pfeil-Tasten den Ausgang(Tür-Symbol) auswählen Tür-Symbol blinkt
mit Set-Taste den Programmierungs-Ausgang kurz bestätigen Uhrzeit wird angezeigt
Mode-Taste länger als 2 sek. drücken und halten
RESET / Auslieferungszustand
Das Drücken der RESET- Taste bewirkt eine Rückstellung der eingegebenen
Werte auf die Werkseinstellung:
Betriebsart Duomatic:
Tagesprogramm AUF 07:00, AB 21:00
Sonnenfunktion EIN (falls Sensor vorhanden,
Dämmerungsfunktion EIN (falls Sensor vorhanden,
Uhrzeit Winterzeit, 20:00
Betriebsart Lumina:
Wochenprogramm 1 AUF 07:00, AB 21:00
Wochenprogramm 2 AUF AUS, AB AUS
Sonnenfunktion EIN (falls Sensor vorhanden;
Dämmerungsfunktion EIN (falls Sensor vorhanden;
Uhrzeit Winterzeit, Montag, 20:00
Umstellung der Winter-/Sommerzeit
Einstellung der Schaltzeiten
Helligkeitswert eichen (falls Sensor vorhanden)
Dämmerungswert eichen (falls Sensor vorhanden)
geeicht auf einen Durchschnittswert)
geeicht auf einen Durchschnittswert)
geeicht auf einen Durchschnittswert)
geeicht auf einen Durchschnittswert)
Rev. 1.3 G
ACHTUNG! Arbeiten am 230 V- Netz dürfen nur von autorisiertem Fachpersonal durchgeführt werden!
Uhrzeit einstellen
Modus auswählen
uffahrtzeit blinkt
bfahrtzeit blinkt
alle 3 Modi werden
automatisch
nacheinander durchgeschaltet,
bei gewünschtem Modus die
Mode-Taste loslassen
Loading...
