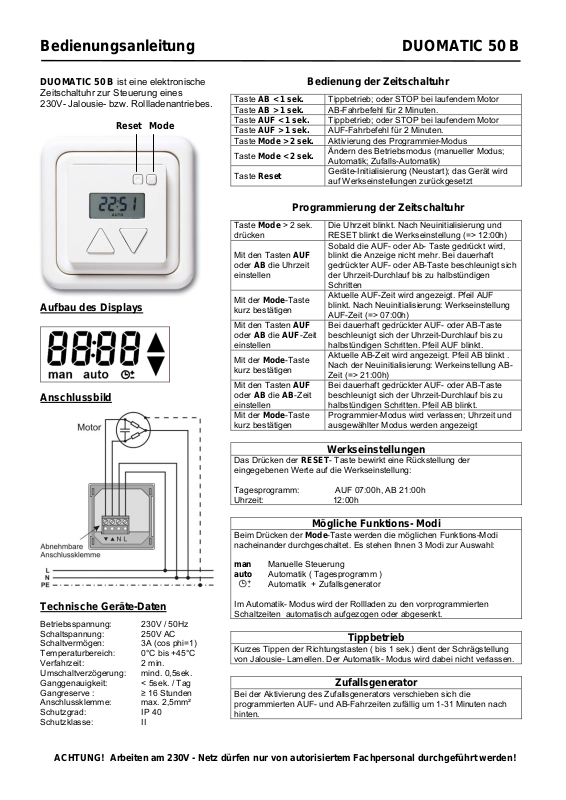

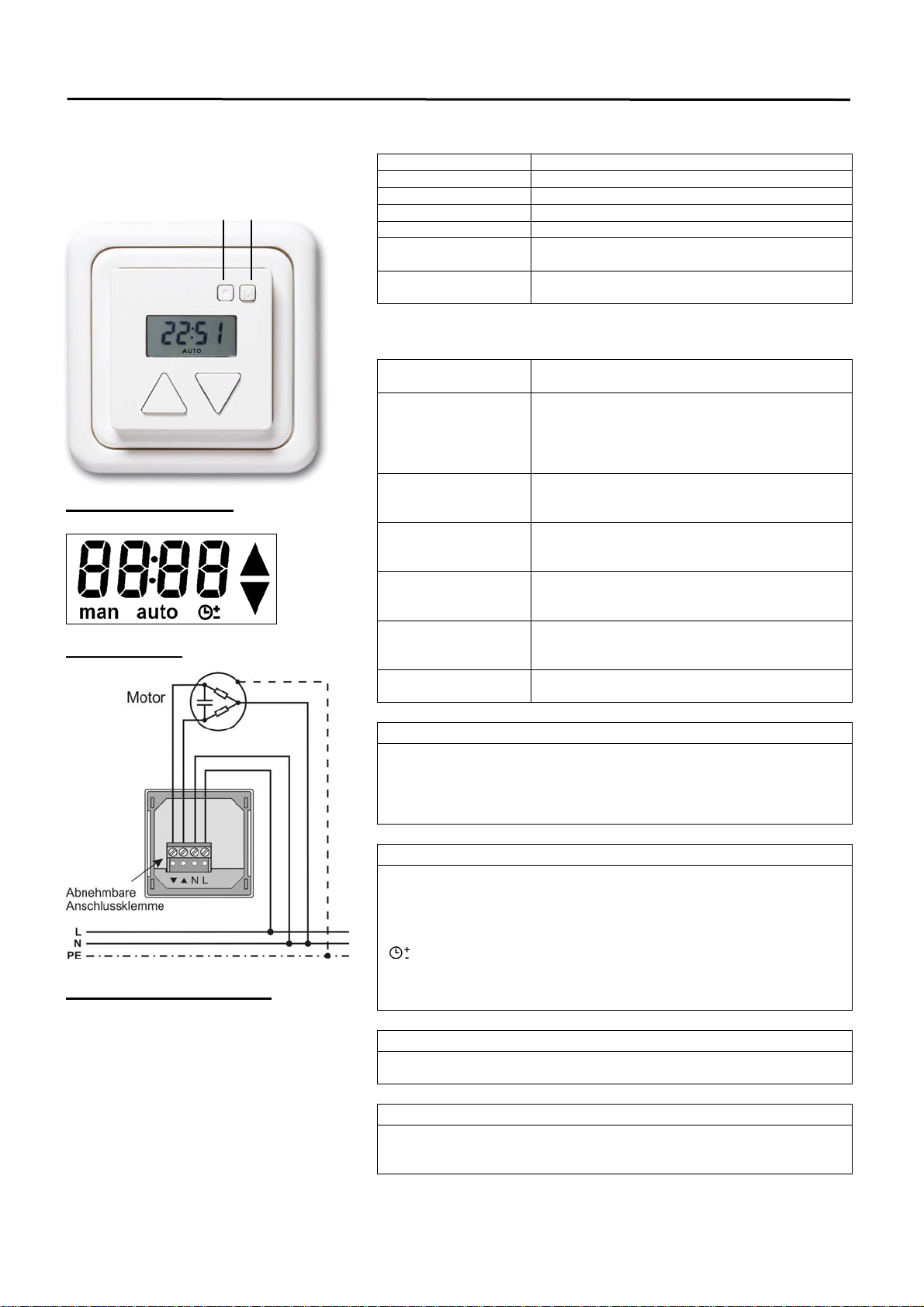

Bedienungsanleitung DUOMATIC 50 B
DUOMATIC 50 B ist eine elektronische
Zeitschaltuhr zur Steuerung eines
230V- Jalousie- bzw. Rollladenantriebes.
Reset Mode
TasteAB < 1 sek.
TasteAB > 1 sek.
TasteAUF < 1 sek.
TasteAUF > 1 sek.
Taste Mode > 2 sek.
Taste Mode < 2 sek.
Taste Reset
Bedienung der Zeitschaltuhr
Tippbetrieb; oder STOP bei laufendem Motor
AB-Fahrbefehl für 2 Minuten.
Tippbetrieb; oder STOP bei laufendem Motor
AUF-Fahrbefehl für 2 Minuten.
Aktivierung des Programmier-Modus
Ändern des Betriebsmodus (manueller Modus;
Automatik; Zufalls-Automatik)
Geräte-Initialisierung (Neustart); das Gerät wird
auf Werkseinstellungen zurückgesetzt
Taste Mode > 2 sek.
drücken
Mit den Tasten AUF
oder AB die Uhrzeit
einstellen
Aufbau des Displays
Anschlussbild
Technische Geräte-Daten
Betriebsspannung: 230V / 50Hz
Schaltspannung: 250V AC
Schaltvermögen: 3A (cos phi=1)
Temperaturbereich
Verfahrzeit: 2 min.
Umschaltverzögerung: mind. 0,5sek.
Ganggenauigkeit: < 5sek. / Tag
Gangreserve : ≥ 16 Stunden
Anschlussklemme: max. 2,5mm²
Schutzgrad: IP 40
Schutzklasse: II
ACHTUNG! Arbeiten am 230V - Netz dürfen nur von autorisiertem Fachpersonal durchgeführt werden!
:
0°C bis +45°C
Mit der Mode-Taste
kurz bestätigen
Mit den Tasten AUF
oder AB die AUF-Zeit
einstellen
Mit der Mode-Taste
kurz bestätigen
Mit den Tasten AUF
oder AB die AB-Zeit
einstellen
Mit der Mode-Taste
kurz bestätigen
Das Drücken der RESET- Taste bewirkt eine Rückstellung der
eingegebenen Werte auf die Werkseinstellung:
Tagesprogramm: AUF 07:00h, AB 21:00h
Uhrzeit: 12:00h
Beim Drücken der Mode-Taste werden die möglichen Funktions-Modi
nacheinander durchgeschaltet. Es stehen Ihnen 3 Modi zur Auswahl:
man Manuelle Steuerung
auto Automatik ( Tagesprogramm )
Automatik + Zufallsgenerator
Im Automatik- Modus wird der Rollladen zu den vorprogrammierten
Schaltzeiten automatisch aufgezogen oder abgesenkt.
Kurzes Tippen der Richtungstasten ( bis 1 sek.) dient der Schrägstellung
von Jalousie- Lamellen. Der Automatik- Modus wird dabei nicht verlassen.
Bei der Aktivierung des Zufallsgenerators verschieben sich die
programmierten AUF- und AB-Fahrzeiten zufällig um 1-31 Minuten nach
hinten.
Programmierung der Zeitschaltuhr
Die Uhrzeit blinkt. Nach Neuinitialisierung und
RESET blinkt die Werkseinstellung (=> 12:00h)
Sobald die AUF- oder Ab- Taste gedrückt wird,
blinkt die Anzeige nicht mehr. Bei dauerhaft
gedrückter AUF- oder AB-Taste beschleunigt sich
der Uhrzeit-Durchlauf bis zu halbstündigen
Schritten
Aktuelle AUF-Zeit wird angezeigt. Pfeil AUF
blinkt. Nach Neuinitialisierung: Werkseinstellung
AUF-Zeit (=> 07:00h)
Bei dauerhaft gedrückter AUF- oder AB-Taste
beschleunigt sich der Uhrzeit-Durchlauf bis zu
halbstündigen Schritten. Pfeil AUF blinkt.
Aktuelle AB-Zeit wird angezeigt. Pfeil AB blinkt .
Nach der Neuinitialisierung: Werkeinstellung ABZeit (=> 21:00h)
Bei dauerhaft gedrückter AUF- oder AB-Taste
beschleunigt sich der Uhrzeit-Durchlauf bis zu
halbstündigen Schritten. Pfeil AB blinkt.
Programmier-Modus wird verlassen; Uhrzeit und
ausgewählter Modus werden angezeigt
Werkseinstellungen
Mögliche Funktions- Modi
Tippbetrieb
Zufallsgenerator
Bedienungsanleitung DUOMATIC 50 B
Wandhalterung
Abdeckrahmen
Anschlussklemme
Zwischenrahmen
Duomatic 50 B
Kompatible Schalterprogramme (in Farbe ultraweiß, ähnl. RAL 9010)
Hersteller Schalterprogramm DIN-Zwischenrahmen Farbe Hersteller Art.-Nr.
Carat / Solo / Future Zentralscheibe studioweiß 1746/10-84
Busch-Jaeger
Berker
GIRA
Merten
JUNG
Hager
presto vedder
PEHA
ELSO
Popp
Impuls Zentralscheibe alpinweiß 1746/10-74
Refelex SI Zentralscheibe alpinweiß 1746-214-101
alpha nea / exclusive Zentralscheibe alebaster/studioweiß 1746/10-24G
Modul 2 Zwischenring polarweiß 1109 09
S.1 / B.1 / B.3 / B.7 Glas Adapterring polarweiß 1109 19 89
K.1 / K.5 Adapterring polarweiß 1108 71 09
Arsys Zwischenring polarweiß 1108 01 69
Standard 55 Zwischenplatte reinweiß 0282 03
E 2 / E22 / Event / Esprit Zwischenplatte reinweiß 0282 03
Flächenschalter Zwischenplatte reinweiß N0282 112
S-Color Zwischenplatte reinweiß 0282 40
Artec Zwischenring polarweiß 5160 99
M1 / Atelier Zwischenring polarweiß 517119
M-SMART / M-STAR Zwischenring polarweiß 518119
M-PLAN / M-ARC Zwischenring polarweiß 518119
CD 500 Zwischenrahmen alpinweiß CD 590 ZA WW
A 500 / AS 500 / A plus Zwischenrahmen alpinweiß A 590 Z WW
LS-design Zwischenrahmen alpinweiß LS 961 Z WW
Kallysto.pur / .stil / .art Zwischenrahmen brillantweiß WYA550
Regina Abdeckung ultraweiß 7030 R UW
Alessa Abdeckung ultraweiß 2030 R UW
Fiorena Abdeckung ultraweiß 3030 R UW
Standard Zentralplatte reinweiß 219711
Dialog Zentralplatte reinweiß 819511
Aura Zentralplatte reinweiß 117511
RIVA / Scala / Fashion Kombirahmen reinweiß 203084
Novia Kombirahmen reinweiß 283164
Forever Zwischenrahmen reinweiß 729811
Pallas Zwischenrahmen reinweiß 729842
Das Geräte-Einbaumaß von 50 x 50mm ermöglicht den
Einbau des Gerätes in die meisten StandardSchalterprogramme der führenden Schalterhersteller.
In diesem Fall müssen beide Rahmen der Duomatic 50 B
durch DIN-Zwischenrahmen bzw. Abdeckrahmen aus dem
jeweiligen Schalterprogramm ersetzt werden.
Eine Auswahl der passenden DIN-Zwischenrahmen ist in
der nachfolgenden Tabelle aufgeführt.
Da jeder Hersteller eine hauseigene Farbpalette besitzt,
sind geringfügige Farbunterschiede zwischen Gerät und
Zwischenrahmen / Abdeckrahmen nicht auszuschließen.
Hinweis für den Installateur!
Bitte verwenden Sie für den Einbau der Zeitschaltuhr
eine tiefe Schalterdose. Achten Sie darauf, daß die
Kabel das Einrasten des Gerätes nicht beeinträchtigen.
