DOMÁCÍ ŠICÍ STROJ
Model NM 902-06
NÁVOD K OBSLUZE
Šicí stroj je určený pouze pro použití v domácnosti.
DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY
Během použití šicího stroje dodržujte základní pravidla bezpečnosti, včetně níže uvedených pokynů.
Před použitím si pozorně přečtěte celý návod k obsluze.
NEBEZPEČÍ
Pro ochranu proti úrazu elektrickým proudem
1. Dokud je stroj připojen k elektrické síti, nikdy jej nenechávejte bez dohledu.
Po ukončení prací se strojem nebo před čištěním vždy odpojte zástrčku od elektrické zásuvky.
UPOZORNĚNÍ
Pro ochranu před požárem, zapálením, zásahem elektrickým proudem nebo poraněním osob:
1. Zabraňte, aby se tento stroj používal jako hračka. Pokud je nutné používat šicí stroj v blízkosti dětí, nebo když
stroj používá dítě, je potřeba zvýšené opatrnosti.
2. Používejte šicí stroj pouze k tomu účelu, ke kterému byl určen podle tohoto návodu. Používejte pouze náhradní
díly doporučené výrobcem, a to podle návodu.
3. Nikdy nepracujte s tímto šicím strojem, pokud je poškozený přívodní kabel nebo zástrčka, nefunguje správně,
upadl nebo byl jinak poškozený, případně padl do vody. V takovém případě: odneste šicí stroj k nejbližšímu
autorizovanému prodejci nebo servisnímu místu, aby je zkontrolovali, opravili nebo elektricky a mechanicky
seřídili.
4. Nikdy nepracujte se stojem tehdy, pokud je ucpaný některý z větracích otvorů. Dbejte na to, aby se ve větracích
otvorech stroje a v ovladači rychlosti nehromadil prach, nečistoty nebo zbytky látek.
5. Nikdy nevkládejte do žádného větracího otvoru předměty.
6. Nikdy nepoužívejte stroj pod širým nebem.
7. Nikdy nepoužívejte stroj na místech, kde se používají aerosolové přípravky ani kde se manipuluje s kyslíkem.
8. Při vypnutí stroje uveďte hlavní vypínač do polohy “0” a až pak vytáhněte zástrčku ze zásuvky.
9. Neodpojujte stroj od zásuvky taháním za kabel.
10. Nepřibližujte se prsty k pohybujícím se dílům stroje. Zvyšte pozornost zejména v oblasti jehly stroje.
11. Používejte originální stehovou desku. Nevhodná deska může způsobit zlomení jehly.
12 Nepoužívejte ohnuté jehly.
13. Během šití látku netahejte ani neposouvejte dopředu. Může to způsobit zlomení jehly.
14. Pokud chcete v okolí jehly něco dělat, např. navléct nit, vyměnit jehlu, navinout nit na cívku, vyměnit
patku ap., nejdříve odpojte šicí stroj.
15. Během údržby, např. mazání nebo jakýchkoliv činností obsluhy (např. sundání krytů apod.) uvedených
v návodu vždy vytáhněte zástrčku stroje ze zásuvky.
16. Pozorně přenášejte ovladač rychlosti a nenechte jej spadnout na podlahu. Ujistěte se, zda se na ovladači
nenacházejí žádné nebezpečné předměty.
17. Za účelem zvednutí a přenášení stroje používejte výhradně madlo k nošení.
18. Nevystavujte stroj a kryt přímému slunci. Neskladujte stroj na příliš teplém nebo vlhkém místě.
NÁVOD K OBSLUZE PEČLIVĚ USCHOVEJTE
BĚHEM ZÁRUČNÍ DOBY USCHOVEJTE ORIGINÁLNÍ OBAL
Servisní obsluhu může provádět pouze autorizované servisní místo.
Obsah
KAPITOLA I – POPIS STROJE
Hlavní díly šicího stroje....…………................................................................2-3
Příslušenství (výbava)........…………..................................................................4
KAPITOLA II – PŘÍPRAVA STROJE NA ŠITÍ
Instalace posuvného stolku........……………………..........................................5
Připojení stroje k elektrické síti.....………………..............................................6
Výměna žárovky.......................................………...............................................7
Založení držáku patky, výměna šicí patky.......…………………........................8
Nasazení jehly...................................................……...........................................9
Nastavení kolíků cívky.......................................…………..................................9
Vyndání a vložení pouzdra....................................…………….........................10
Navinutí nitě na cívku............................................……….................................10
Vložení cívky do pouzdra.......................................………………....................11
Navlečení horní nitě...............................................………….............................11
Vytahování z pouzdra............................................…………….........................12
Nastavení napnutí horní nitě.................................……………..........................12
Volba stehu, volba délky stehu.......................................……………................13
Tlačítko zpětného šití......................................................………………............14
Nastavení zoubků podavače, nastavení přítlaku patky....……………...............14
KAPITOLA III – ZÁKLADNÍ ŠITÍ
Šití přímým stehem..........................................................……………...............15
Změna směru šití..............................................................…………….. ............15
Šití s využitím měřítka na desce…………………..............................................16
Šití se stehem cik-cak………………..................................................................16
KAPITOLA IV – ÚŽITKOVÉ ŠITÍ
Lemování, vícenásobný steh cik-cak.………………….....................................17
Trojitý přímý steh, slepý steh………….............................................................18
Šití knoflíků …………………............................................................................19
Šití knoflíkových dírek……………...................................................................20
Našívání zipů………………………..................................................................21
KAPITOLA V – DEKORATIVNÍ STEHY
Mušlový steh, elastické stehy…………….........................................................22
Smršťovací steh, steh pro našívání gumiček a elastických látek………............23
Aplikace, spojování okrajů……….....................................................................24
KAPITOLA VI – ÚDRŽBA ŠICÍHO STROJE
Demontáž a montáž celku zachytávače………………………..........................25
Čištění zachytávače, čištění podávače…………………....................................25
Mazání šicího stroje……………........................................................................26
KAPITOLA VII – RADY A POZNÁMKY
Rady týkající se odstranění problémů……………….........................................27
Důležité informace pro uživatele…………........................................................28
Technické údaje, informace o servisu……….....................................................29
Poznámky……...............................................................................................30-32
Záruční list………………..............................................................................33-34
- 1 -
KAPITOLA I
- POPIS STROJE

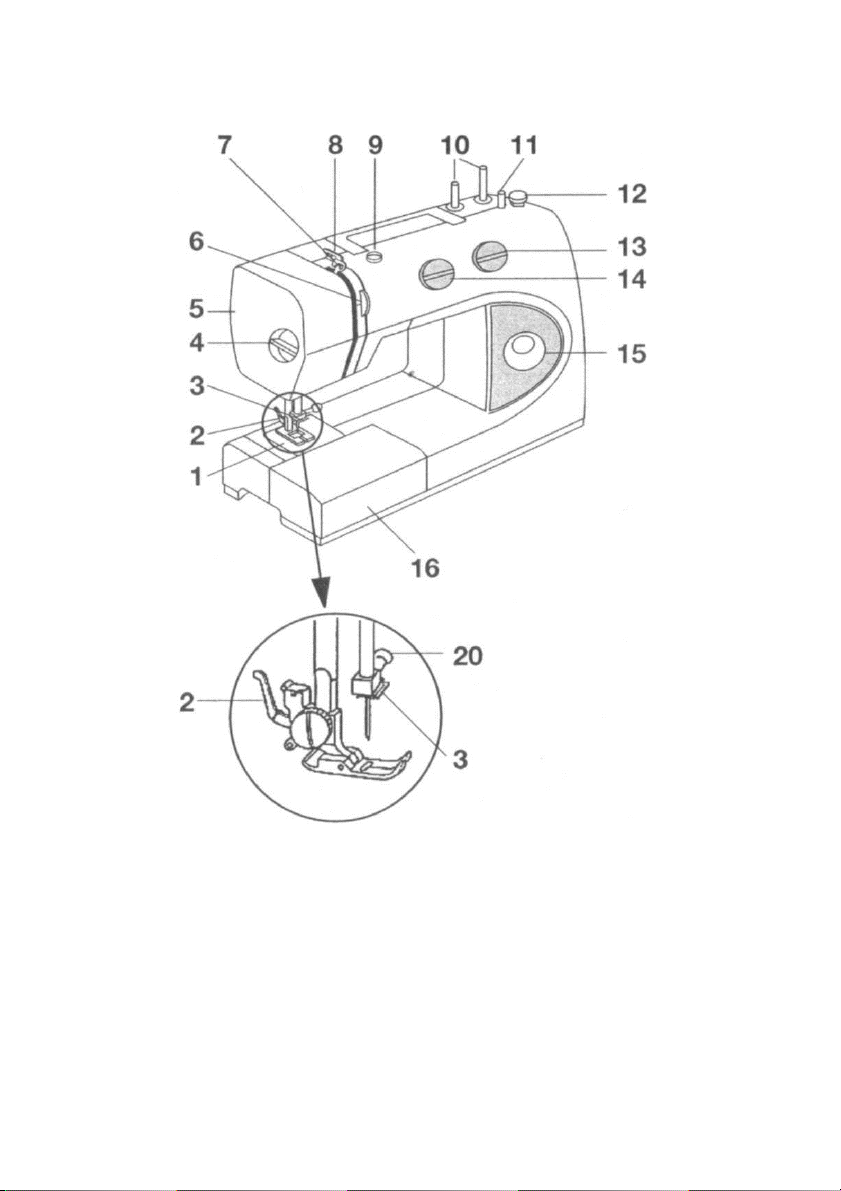

Hlavní díly šicího stroje
1. Stehová deska
2. Zvedač k uvolnění a př ipevnění patky
3. Vodič nitě při úchytu jehly
4. Ovládání přítlaku patky
5. Přední kryt
6. Ovládací kolečko napínače nitě
7. Utahovací pružina nitě
8. Vodič nitě na horním krytu
9. Napínač navíječe cívky
10. Kolíky (držáky) cívky na nit
11. Kolík navíječe malé cívky (držák malé cívky)
12. Zarážka navíječe cívky
- 2 -
HLAVNÍ PRVKY ŠICÍHO
STROJE
Další část
13. Nastavovací kolečko délky stehu (obr. na str. 2)
14. Volič vzoru stehu (obr. na str. 2)
15. Tlačítko zpětného chodu (obr. na str. 2)
16. Nasunovací stolek/nádoba na příslušenství (obr. na str. 2)
17. Madlo pro nošení
18. Zvedač patky
19. Upevnění pro nasunovací stolek
20. Upínadlo jehly
21. Připojení přívodního kabelu
22. Hlavní vypínač ON / OFF
23. Ruční kolečko
- 3 -

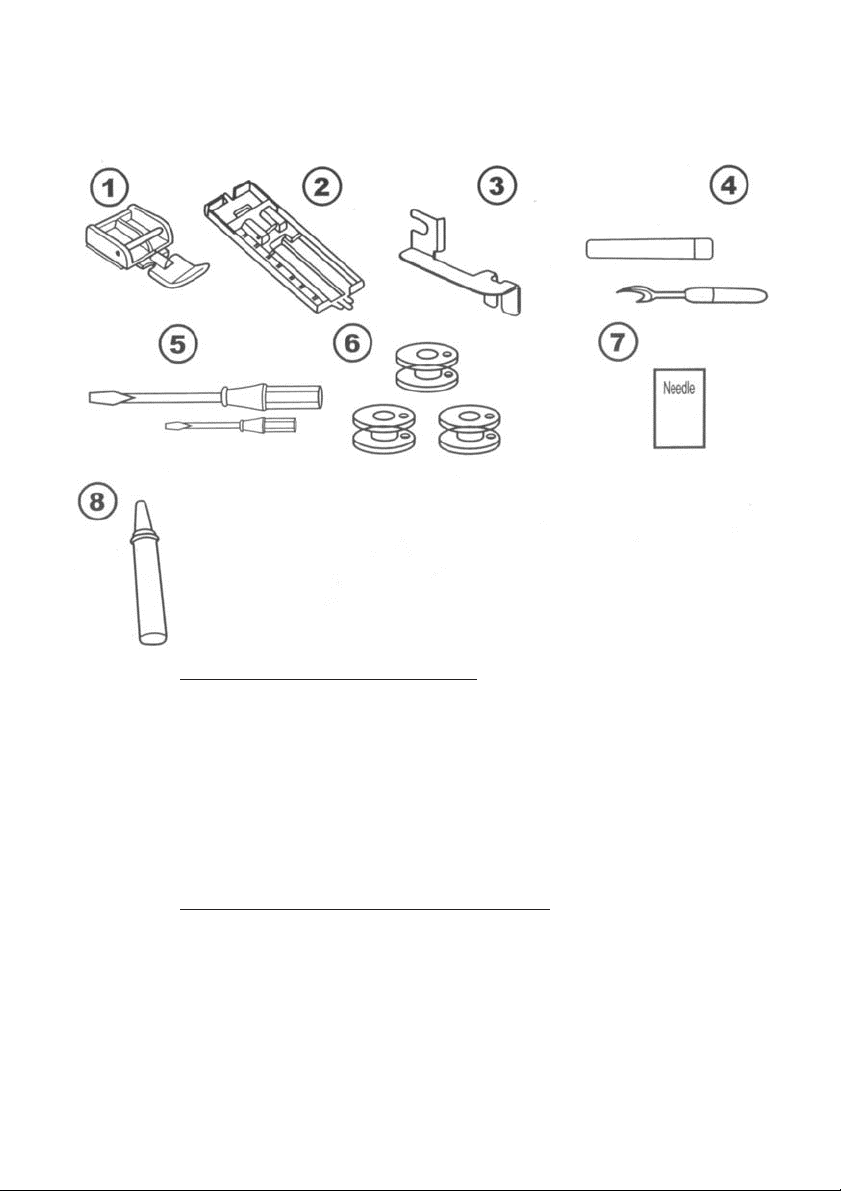

PŘÍSLUŠENSTVÍ ŠICÍHO
STROJE
Standardní příslušenství (viz obrázek)
1. Patka k šití zipů
2. Patka k šití knoflíkových dírek
3. Vodič k šití slepým stehem
4. Párač/řezač knoflíkové dírky
5. Sada šroubováků (malý a velký)
6. Tři cívky
7. Sada jehel
8. Olejnička
Volitelné příslušenství (neuvedené na obrázku)
9. Patka na slepý steh
10. Patka na zavíjení
11. Patka k přišívání knoflíků
12. Dvojitá jehla
- 4 -
KAPITOLA
II - PŘÍPRAVA STROJE NA ŠITÍ
INSTALACE NASUNOVACÍHO STOLKU
Nasunovací stolek můžete nastavit v horizontální poloze podle obrázku. Jemně
nasunout stolek na stroj ve směru šipek až do zatlačení (upevnění) stolku ke stroji.
V nasunovacím stolku se nachází nádoba na příslušenství šicího stroje. Pro její
otevření je nutné vytáhnout kryt nádoby ve směru označeném šípkou.
- 5 -
PŘIPOJENÍ STROJE K ELEKTRICKÉ SÍTI
Připojte regulátor otáček se strojem pomocí kabelu tak, že zasunete zástrčku (5) do
zásuvky (4).
Zasuňte zástrčku kabelu (1) do elektrické zásuvky (3). Zástrčka kabelu se musí
shodovat s typem elektrické zásuvky.
K zapnutí šicího stroje (pohon a osvětlení) použijte hlavní vypínač (2) přepnutím
tlačítka vypínače z polohy "O" do polohy "I". Po zatlačení pedálu ovladače rychlosti
(6) chodidlem stroj začne šít. Rychlost šití závisí na síle stisknutí ovladače rychlosti.
Čím víc tisknete chodidlem na ovladač rychlosti, tím rychleji bude stroj šít.
UPOZORNĚNÍ:
Pokud se stroj během šití příliš zahřívá, okamžitě jej vypněte a odpojte ze zásuvky.
UPOZORNĚNÍ:
Používejte pouze originální regulátor otáček. Pokud stroj nepoužíváte, odpojte jej z
elektrické zásuvky.
- 6 -
VÝMĚNA
ŽÁROVKY
Před výměnou žárovky je nutné odpojit stroj od elektrické sítě vytáhnutím zástrčky
kabelu z elektrické zásuvky.
Používejte výhradně žárovky doporučené výrobcem šicího stroje
(max. 15 W).
- Vyndejte maskovací zátku otvoru šroubu, která upevňuje přední kryt,
- vytočte šroub upevňující přední kryt,
- sundejte ze stroje přední kryt,
- vytočte použitou žárovku a našroubujte novou,
- nasaďte na stroj přední kryt a připevněte jej upevňovacím šroubem,
- vložte do otvoru maskovací zátku.
V případě jakýchkoliv problémů s výměnou žárovky prosím kontaktujte autorizované
servisní místo.
- 7 -
ZAKLÁDÁNÍ DRŽÁKU PATKY
, VÝMĚNA ŠICÍ PATKY
UPOZORNĚNÍ:
Dříve než začnete provádět níže uvedené
činnosti, je nutné vypnout stroj přepnutím
hlavního vypínače do polohy "O".
Upevnění držáku patky na páčce patky.
Zatlačte páčku patky nahoru. Nasaďte držák patky na páčku patky a
přišroubujte jej upevňovacím šroubem.
Upevnění patky v držáku patky.
Spusťte dolů páčku patky s držákem patky tak, aby se drážka v držáku
nacházela přesně nad kolíkem patky.
Spusťte dolů držák patky tak, aby se patka automaticky zacvakla v držáku.
Vyjmutí patky z držáku.
Točte ručním kolečkem směrem k sobě, nastavte jehlu do horní krajní polohy, zvedněte
páčku patky s držákem a patkou nahoru.
Zatlačte zvedač v držáku patky směrem určeným šipkou a patka vypadne z držáku
automaticky.
- 8 -
