PARTS LIST • Liste des • Lista de piezas
A Top panel (1)
B Bottom panel (1)
C Front left panel (1)
D Front right panel (1)
E Front left and right side panels (2)
F Back left and right side panels (2)
G Back panel (1)
H Glass shelf (1)
I Dowels (16)
J Glue tube (1)
K Screws (12)
L Hex wrench (1)
M Shelf supports (2)
N Shelf brackets (6)
O Screws (2)
P Pads (5)
You will also need:
Phillips screwdriver
Missing parts? Call 877-433-5776
Pièces manquantes? Appeler le 877-433-5776
¿Faltan piezas? Llame al 877-433-5776
2 Assemble bottom to back
Fixer le panneau inférieur au panneau arrière
Ensamble el panel inferior con el panel posterior
Hex wrench (1)
Clé hexagonale
Llave hexagonal
Screws (6)
Vis
Tornillos
Small holes (5mm)
Large holes (8mm)
Trous larges (8 mm)
Orificios grandes (8 mm)
Petits trous (5 mm)
Orificios pequeños (5 mm)
6 Install shelf brackets and supports
Placer les taquets et supports d’étagères
Instale los soportes y guías de repisas
Shelf brackets (2)
Taquets d’étagères
Guías para repisas
Screws (2)
Vis
Tornillos
Shelf supports (2)
Supports d’étagères
Soportes de repisa
A Panneau supérieur (1)
B Panneau inférieur (1)
C Panneau avant gauche (1)
D Panneau avant droit (1)
E Panneaux latéraux avant gauche et
droit (2)
F Panneaux latéraux arrière gauche
et droit (2)
G Panneau arrière (1)
H Étagère de verre (1)
I Goujons en bois (16)
J Tube de colle (1)
K Vis (12)
L Clé hexagonale (1)
M Supports d’étagères (2)
N Taquets d’étagères (6)
O Vis (2)
P Rondelles (5)
Dowels (16)
Goujons en bois
Espigas
Glue tube (1)
Tube de colle
Tubo de pegamento
3 Assemble front side panels to bottom and back
Fixer les panneaux latéraux avant aux panneaux inférieur et arrière
Ensamble los paneles laterales frontales con los paneles inferior y
posterior
Screws (6)
Vis
Tornillos
Hex wrench (1)
Clé hexagonale
Llave hexagonal
7 Install glass shelf and tighten shelf bracket
Placer l’étagère en verre et serrer les taquets d’étagères
Instale la repisa de vidrio y apreté las guías de repisas
Est également nécessaire :
Tournevis cruciforme
A Panel superior (1)
B Panel inferior (1)
C Panel frontal izquierdo (1)
D Panel frontal derecho (1)
E Paneles laterales frontales
izquierdo y derecho (2)
F Paneles laterales posteriores
izquierdo y derecho (2)
G Panel posterior (1)
H Repisa de vidrio (1)
I Espigas (16)
J Tubo de pegamento (1)
K Tornillos (12)
L Llave hexagonal (1)
M Soportes de repisa (2)
N Guías para repisas (6)
O Tornillos (2)
P Arandelas (5)
Screws (12)
Vis
Tornillos
Shelf supports (2)
Supports d’étagères
Soportes de repisa
Screws (2)
Vis
Tornillos
Hex wrench (1)
Clé hexagonale
Llave hexagonal
Shelf brackets (2)
Taquets d’étagères
Guías para repisas
Pads (5)
Rondelles
Arandelas
4 Apply pads over screws
Placer les rondelles par-dessus les vis
Coloque las arandelas sobre los tornillos

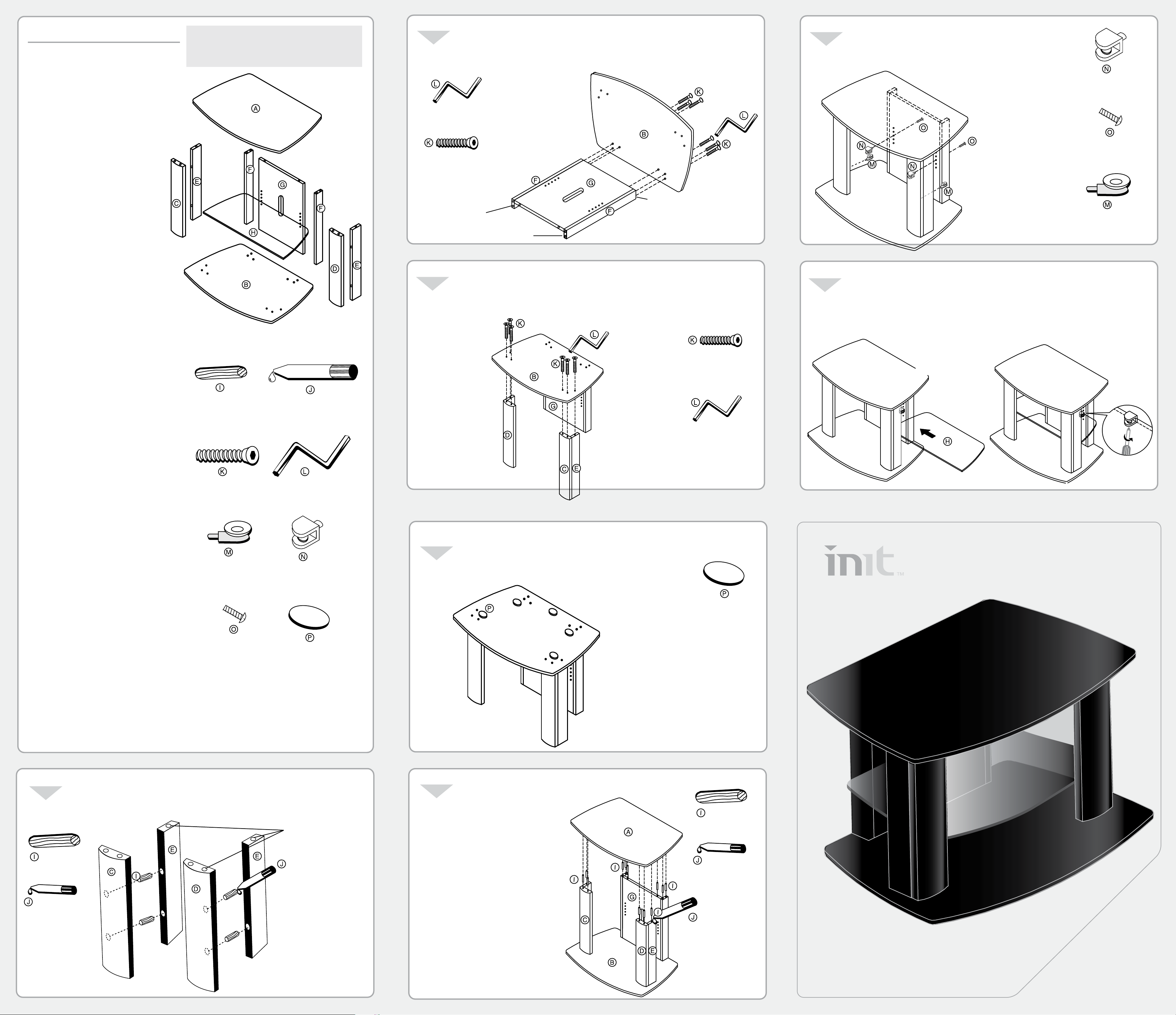

A S S E M B LY I N S T R U C T I O N S
I N S T R U C T I O N S D ’ A S S E M B L AG E
I N S T R U C C I O N E S D E E N S A M B L A J E
Pads (5)
Rondelles
Arandelas
Se necesita también:
Destornillador Phillips
1 Assemble front and front side panels
Fixer les panneaux avant et latéraux avant
Ensamble los paneles laterales frontales y el panel frontal
Dowels (4)
Goujons en bois
Espigas
Glue tube (1)
Tube de colle
Tubo de pegamento
07-758
Small holes (5mm)
should face up
Les petits trous (5 mm)
doivent être positionnés
vers le haut
Los pequeños orificios (5
mm) deben de estar
hacia arriba
Note: Apply glue to both
ends of each dowel
Remarque : Appliquer la
colle sur les extrémités
de chaque goujon
Nota: Aplique el
pegamento en las
extremidades de cada
espiga
5 Assemble top to back and front panels
Fixer le panneau supérieur
aux panneaux arrière et
avant
Ensamble el panel
superior con los paneles
posterior y frontal
Note: Apply glue to both
ends of each dowel
Remarque : Appliquer la
colle sur les extrémités
de chaque goujon
Nota: Aplique el
pegamento en las
extremidades de cada
espiga
Dowels (12)
Goujons en bois
Espigas
Glue tube (1)
Tube de colle
Tubo de pegamento
NT-C3002
TV Stand
MEUBLE TV
SOPORTE PARA T V
