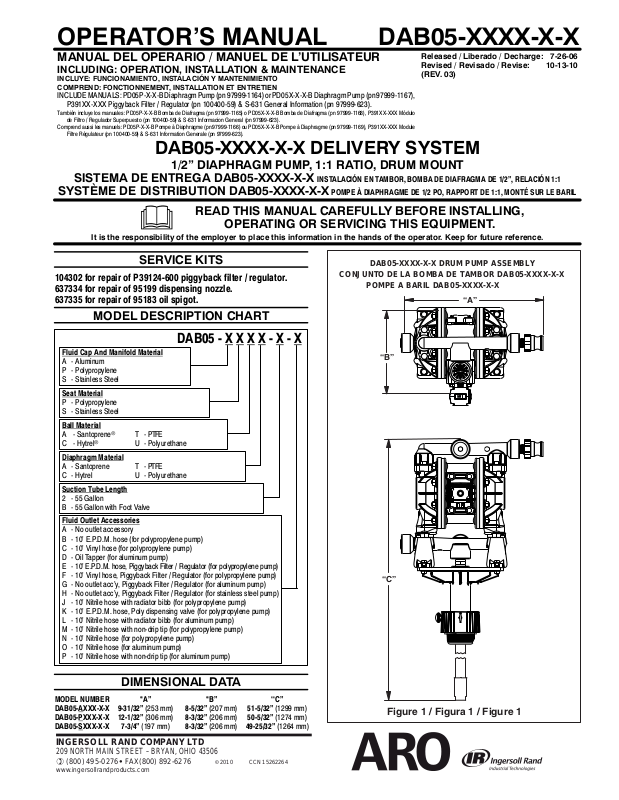

OPERATOR’S MANUAL
MANUAL DEL OPERARIO / MANUEL DE L’UTILISATEUR
INCLUDING: OPERATION, INSTALLATION & MAINTENANCE
INCLUYE: FUNCIONAMIENTO, INSTALACIÓN Y MANTENIMIENTO
COMPREND: FONCTIONNEMENT, INSTALLATION ET ENTRETIEN
INCLUDEMANUALS:PD05P-X-X-B Diaphragm Pump(pn97999-1164)orPD05X-X-X-B DiaphragmPump (pn 97999-1167),
P391XX-XXX Piggyback Filter / Regulator (pn 100400-59) & S-631 General Information (pn 97999-623).
Tambiénincluye los manuales: PD05P-X-X-B Bomba de Diafragma (pn97999 -1165) o PD05X-X-X-B Bomba de Diafragma(pn 97999-1168), P391XX-XXX Módulo
de Filtro / Regulador Superpuesto (pn 100400-59) & S-631 Informacion General (pn 97999-623).
Comprend aussiles manuels: PD05P-X-X-B Pompeà Diaphragme (pn 97999-1166) ou PD05X -X-X-B Pompe à Diaphragme(pn 97999-1169), P391XX-XXXModule
Filtre Régulateur (pn 100400-59) & S-631 Information Generale (pn 97999-623).
DAB05-XXXX-X-X
Released / Liberado / Decharge: 7-26-06
Revised / Revisado / Revise: 10-13-10
03)
(REV.
DAB05-XXXX-X-X DELIVERY SYSTEM
1/2” DIAPHRAGM PUMP, 1:1 RATIO, DRUM MOUNT
SISTEMA DE ENTREGA DAB05-XXXX-X-X INSTALACIÓN EN TAMBOR, BOMBA DE DIAFRAGMA DE 1/2”, RELACIÓN 1:1
SYSTÈME DE DISTRIBUTION DAB05-XXXX-X-X POMPE À DIAPHRAGME DE 1/2 PO, RAPPORT DE 1:1, MONTÉ SUR LE BARIL
READ THIS MANUAL CAREFULLY BEFORE INSTALLING,
OPERATING OR SERVICING THIS EQUIPMENT.
It is the responsibility of the employer to place this information in the hands of the operator. Keep for future reference.
SERVICE KITS
104302 for repair of P39124-600 piggyback filter / regulator.
637334 for repair of 95199 dispensing nozzle.
637335 for repair of 95183 oil spigot.
MODEL DESCRIPTION CHART
DAB05 - X X X X -X- X
Fluid Cap And Manifold Material
A - Aluminum
P - Polypropylene
S - Stainless Steel
Seat Material
P - Polypropylene
S - Stainless Steel
Ball Material
A - Santoprener T - PTFE
C - Hytrelr U - Polyurethane
Diaphragm Material
A - Santoprene T - PTFE
C - Hytrel U - Polyurethane
Suction Tube Length
2 - 55 Gallon
B - 55 Gallon with Foot Valve
Fluid Outlet Accessories
A - No outlet accessory
B - 10’ E.P.D.M. hose (for polypropylene pump)
C - 10’ Vinyl hose (for polypropylene pump)
D - Oil Tapper (for aluminum pump)
E - 10’ E.P.D.M. hose, Piggyback Filter / Regulator (for polypropylene pump)
F - 10’ Vinyl hose, Piggyback Filter / Regulator (for polypropylene pump)
G - No outlet acc’y, Piggyback Filter / Regulator (for aluminum pump)
H - No outlet acc’y, Piggyback Filter / Regulator (for stainless steel pump)
J - 10’ Nitrile hose with radiator bibb (for polypropylene pump)
K - 10’ E.P.D.M. hose, Poly dispensing valve (for polypropylene pump)
L - 10’ Nitrile hose with radiator bibb (for aluminum pump)
M - 10’ Nitrile hose with non-drip tip (for polypropylene pump)
N - 10’ Nitrile hose (for polypropylene pump)
O - 10’ Nitrile hose (for aluminum pump)
P - 10’ Nitrile hose with non-drip tip (for aluminum pump)
DAB05-XXXX-X-X DRUM PUMP ASSEMBLY
CONJUNTO DE LA BOMBA DE TAMBOR DAB05-XXXX-X-X
POMPE A BARIL DAB05-XXXX-X-X
“A”
“B”
“C”
DIMENSIONAL DATA
MODEL NUMBER ‘‘A” ‘‘B” ‘‘C”
XXX-X-X 9-31/32” (253 mm) 8-5/32” (207 mm) 51-5/32” (1299 mm)
DAB05-A
DAB05-P
XXX-X-X 12-1/32” (306 mm) 8-3/32” (206 mm) 50-5/32” (1274 mm)
XXX-X-X 7-3/4” (197 mm) 8-3/32” (206 mm) 49-25/32” (1264 mm)
DAB05-S
INGERSOLL RAND COMPANY LTD
209 NORTH MAIN STREET – BRYAN, OHIO 43506
(800) 495-0276
www.ingersollrandproducts.com
FAX(800) 892-6276
© 2010 CCN 15262264
Figure 1 / Figura 1 / Figure 1
Page 2
MAJOR COMPONENTS PARTS LIST / LISTA DE PARTES DE LOS COMPONENTES PRINCIPALES / LISTE DES PIÈCES PRINCIPALES
Model Number
Número de Modelo
Numero de Modeles
DAB05-APCC-2-A PD05R-AAS-PCC-B 104390-2 ----- ----- ----- ----DAB05-APCC-2-O PD05R-AAS-PCC-B 104390-2 ----- 95190 [A] 621518-10 [B] ----DAB05-APCC-B-D PD05R-AAS-PCC-B 104390-2 ----- ----- ----- 77617-Z / 95183 [A / B / C]
DAB05-APCC-B-L PD05R-AAS-PCC-B 104390-2 ----- 95190 [A] 621520-10 [B] 635129-Z [A/B/Br/Z]
DAB05-APCC-B-P PD05R-AAS-PCC-B 104390-2 ----- 95190 [A] ----- 621524-10 [B / C]
DAB05-ASAA-2-A PD05R-AAS-SAA-B 104390-2 ----- ----- ----- ----DAB05-ASCC-2-G PD05R-AAS-SCC-B ----- P39124-600 ----- ----- ----DAB05-ASTT-2-A PD05R-AAS-STT-B 104390-2 ----- ----- ----- ----DAB05-PPAA-2-A PD05P-ARS-PAA-B 104390-2 ----- ----- ----- ----DAB05-PPAA-2-B PD05P-ARS-PAA-B 104390-2 ----- 95189 [P] 621515-10 [E] ----DAB05-PPAA-2-E PD05P-ARS-PAA-B ----- P39124-600 95189 [P] 621515-10 [E] ----DAB05- PPAA-B-A PD05P-ARS-PPA-B 104390-2 ----- ----- ----- -----
DAB05-PPAA-B-K PD05P-ARS-PAA-B 104390-2 ----- 95189 [P] 621514-10 [E] 95199 [P / SS / V]
DAB05-PPCC-2-A PD05P-ARS-PCC-B 104390-2 ----- ----- ----- ----DAB05-PPCC-2-M PD05P-ARS-PCC-B 104390-2 ----- 621523-10 [B / C]
DAB05-PPCC-2-N PD05P-ARS-PCC-B 104390-2 ----- 95189 [P]
DAB05-PPCC-B-J PD05P-ARS-PCC-B 104390-2 ----- 95189 [P] 621516-10 [B] 635129-Z [A/B/Br/Z]
DAB05-PPCC-B-M PD05P-ARS-PCC-B 104390-2 ----- 95189 [P] ----- 621523-10 [B / C]
DAB05-PPTT-2-A PD05P-ARS-PTT-B 104390-2 ----- ----- ----- ----DAB05-PPUU-2-A PD05P-ARS-PUU-B 104390-2 ----- ----- ----- ----DAB05-PPUU-2-C PD05P-ARS-PUU-B 104390-2 ----- 95189 [P] 621519-10 [Vy] ----DAB05-PPUU-2-F PD05P-ARS-PUU-B ----- P39124-600 95189 [P] 621519-10 [Vy] ----DAB05-SSTT-2-A PD05R-ASS-STT-B 104390-2 ----- ----- ----- ----DAB05-SSTT-2-H PD05R-ASS-STT-B ----- P39124-600 ----- ----- -----
“1” “2” “4” “22” “23”
Pump Assembly Lockout Valve Piggyback Hose Fitting [Mtl] Hose Assemby [Mtl] Dispensing Valve [Mtl]
95189 [P]
621517-10 [B] -----
PARTS LIST / LISTA DE PIEZAS / LISTE DES PIECES
Item
Description
Elem.
Descripción
Art.
Description
1 Diaphragm Pump Assembly (1) see chart --2 Lockout Valve / Piggyback Fil. - Reg. (1) see chart --3 Nipple
4 Hose Fitting
5 Hex Cap Screw
6 Washer
7 Nut
8 Gasket
9 ‘‘O” Ring
(includedinoptional footvalve kit)/(incluidos
gK
10 Ball
(includedinoptional footvalve kit)/(incluidos
gK
11 Foot Valve Body
g
K
(size)
(tamaño)
(taille)
(1/4 - 18 N.P.T. x 7/8”)
(1/2 - 14 N.P.T.)
(1/4” - 20 x 1”)
(9/32” i.d. x 5/8” o.d.)
(1/4” - 20)
(models DAB05-XXAA-X-X)
(models DAB05-XXCC-X-X)
(models DAB05-XXTT-X-X)
(models DAB05-XXUU-X-X)
(3/32” x 1” o.d.)
(models DAB05-XXAA-B-X)
(models DAB05-XXCC-B-X)
en el juego optativo de válvula de aspiración) / (inclus avec la trousse optionnelle
de la soupape au pied)
(0.750” dia.)(models DAB05-XXAA-B-X)
(models DAB05-XXCC-B-X)
en el juego optativo de válvula de aspiración) / (inclus avec la trousse optionnelle
de la soupape au pied)
(models DAB05-APXX-B-X)
(models DAB05-PPXX-B-X)
Qty
Part No.
Cant.
Número
Quan.
Numero
(1) Y27-2-C [I]
(1) see chart --(4) Y6-45-T [SS]
(4) 93096 [SS]
(4) 93828 [SS]
(1) 95006-4 [E]
(1) 95006-1 [B]
(1) 95006-2 [V]
(1) 95006-1 [B]
(1) 95201 [E]
(1) Y325-117 [B]
(1) Y327-117 [V]
(1) 93100-E [Sp]
(1) 93100-2 [B]
(1) 93100-3 [V]
(1) 95182 [SS]
(1) 95181 [P]
[Mtl]
Item
Description
Elem.
Descripción
Art.
Description
12 Suction Tube
13 Thumb Screw
14 Nut
(size)
(tamaño)
(taille)
(models DAB05-PXXX-X-X)
(DAB05-AXXX-X-X and DAB05-SXXX-X-X)
(1/4” - 20 x 1”)
(1/4” - 20)
Qty
Part No.
Cant.
Número
Quan.
Numero
(1) 95184 [P]
(1) 95185 [SS]
(2) 95948576 [SS]
(2) Y12-4-S [SS]
15 Clamp Plate (2) 95054 [SS]
16 Bung Adapter
17 Baseplate
18 Nipple
19 Seal
(DAB05-AXXX-X-X and DAB05-SXXX-X-X)
(models DAB05-AXXX-X-X)
(models DAB05-PXXX-X-X)
(models DAB05-SXXX-X-X)
(models DAB05-AXXX-X-X)
(models DAB05-PXXX-X-X)
(models DAB05-SXXX-X-X)
(1/2 - 14 N.P.T.F.)(DAB05-PXXXonly)
(models DAB05-PXXX-X-X)
(1) 95033-4 [A]
(1) 95033-1 [P]
(1) 95033-5 [SS]
(1) 95032-6 [A]
(1) 95032 [P]
(1) 95032-7 [SS]
(1) 95076-1 [P]
(1) 95074 [UH]
(1) 95198 [V]
20 Retaining Ring (1) 95124 [SS]
21 Washer (1) 95005 [SS]
Items Not Shown / No Mostrado / Non Illustré
22 Hose Assembly (1) see chart --23 Dispensing Valve (1) see chart --24 Swivel
K Items included in Foot Valve Kit
g Items included in Foot Valve Kit
(models DAB05-XXXX-X-K only)
Incluidos eneljuegode válvula deaspiración
Iinclus avec la trousse de la soupape au pied
Incluidos eneljuegode válvula deaspiración
Iinclus avec la trousse de la soupape au pied
(1) 95200 [P]
637336
637337
[Mtl]
Hytrel and Viton are registered trademarks of the DuPont Company Santoprene is a registered trademark of Monsanto Company, licensed to Advanced Elastomer Systems, L.P.
Hytrel y Viton
Hytrel et Viton sont marque déposée de la société DuPont Santoprene est une marque déposée de Monsanto Company, fabriqué sous licence par Advanced Elastomer Systems, L.P.
son marca registrada de DuPont Company
Santoprene es una marca registrada de Monsanto Company, usuario autorizado Advanced Elastomer Systems, L.P.
DAB05-XXXX-X-XPage 2 of 4
Page 3

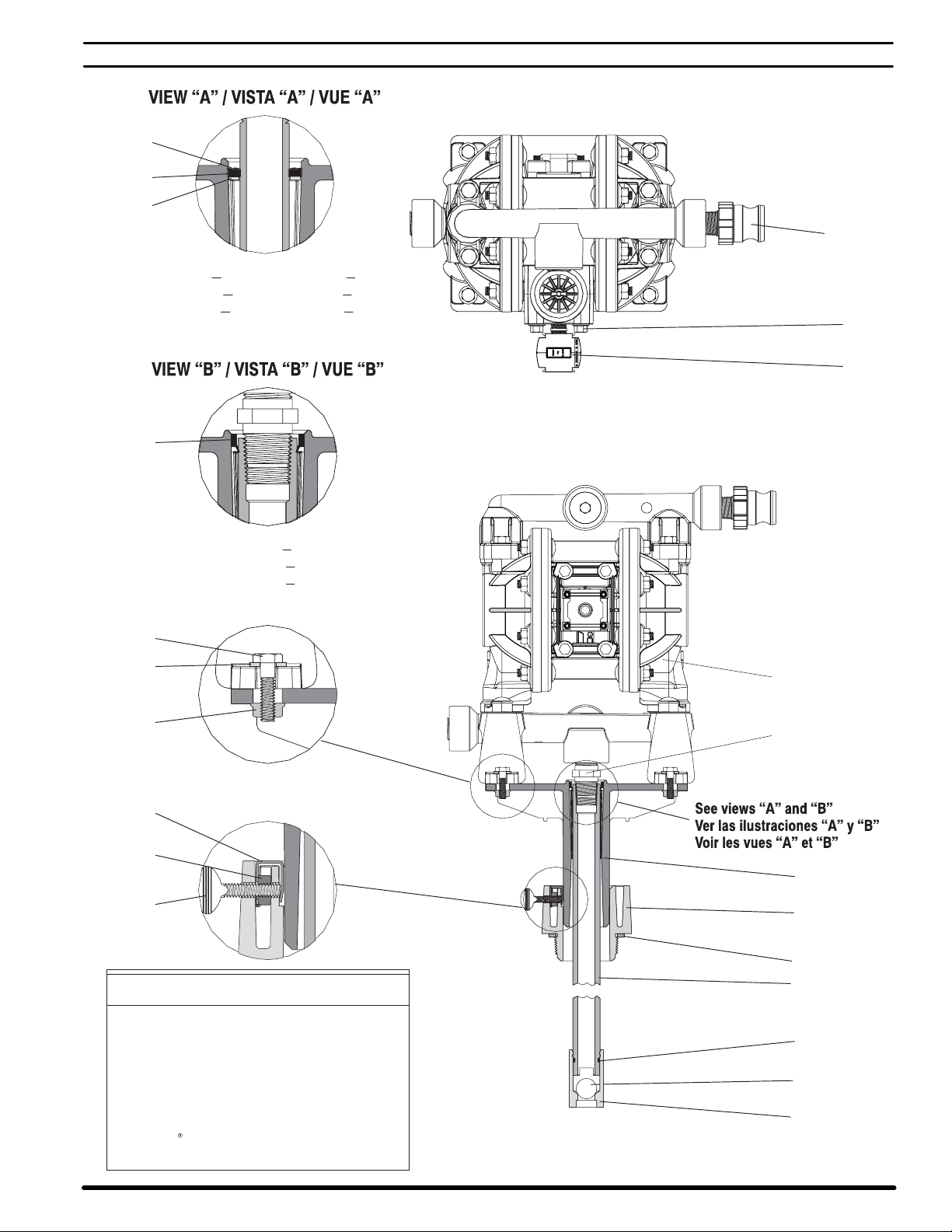

PARTS LIST / LISTA DE PIEZAS / LISTE DES PIECES / DAB05-XXXX-X-X
20
19
21
Models DAB05-A XXX-X-X and DAB05-S XXX-X-X
Modelos DAB05-A XXX-X-X y DAB05-S XXX-X-X
Modèles DAB05-A XXX-X-X et DAB05-S XXX-X-X
19
4
3
2
Models DAB05-PXXX-X-X
Modelos DAB05-P
Modèles DAB05-P
XXX-X-X
XXX-X-X
5
6
7
15
14
13
MATERIAL CODE / CÓDIGO DEL
MATERIAL / CODE DE MATERIAU
[A] = Aluminum / Aluminio / Aluminium
[B] = Nitrile / Nitrile / Nitrile
[Br] = Brass / Latón / Laiton
[C] = Carbon Steel / Acero al Carbón / Acier au Carbone
[E] = E.P.R. / E.P.R. / E.P.R.
[I] = Iron / Hierro / Fer
[P] = Polypropylene / Polipropileno / Polypropylène
[Sp] = Santoprene / Santoprene / Santoprene
[SS] = Stainless Steel / Acero inoxidable / Acier inoxydable
[UH] = UHMW-PE / UHMW-PE / UHMW-PE
[V] = Viton / Viton / Viton
[Vy] = Vinyl / Vinilo / Vinyle
[Z] = Zinc / Zinc / Zinc
1
18
17
16
8
12
9
10
11
DAB05-XXXX-X-X
Page 3 of 4
Page 4
LEA CUIDADOSAMENTE ESTE
MANUAL ANTES DE INSTALAR
ESTE EQUIPO, OPERARLO O
REALIZARLE SERVICIO.
El empresario tiene la responsabilidad de poner esta información en
manos de los operarios. Guárdela como referencia en el futuro.
LIRE ATTENTIVEMENT CE MANUEL
AVANT D’INSTALLER, D’UTILISER
OU DE REPARER CET APPAREIL.
Il incombe à l’employeur de s’assurer que ces informations seront
lues par l’opérateur. Conserver pour toute référence ultérieure.
JUEGOS DE SERVICIO
104302 para reparar el filtro / regulador superpuesto P39124-600.
637334 para reparar la boquilla surtidora 95199.
637335 para reparar la espita de aceite 95183.
CUADRO DE DESCRIPCIÓN DEL MODELO
DAB05 - X X X X -X- X
Capuchón del Fluido y del Material del
Tubo
Múltiple
A - Aluminio
P - Polipropileno
S - Acero inoxidable
Material del Asiento
P - Polipropileno
S - Acero inoxidable
Material de la Bola
A - Santoprener T - PTFE
C - Hytrelr U - Polyurethane
Material del Diafragma
A - Santoprene T - PTFE
C - Hytrel U - Polyurethane
Sección de Tubo de Succión
2 - 55 Galones
B - 55 Galones con válvula de aspiración
Accesorios de Salida del
A - No hay accesorio de salida
B - Manguera de 10’ (3m)E.P.D.M. (M.D.E.P.) (paralabombadepolipro-
pileno)
C - Manguera de vinilo de 10’ (3 m) (para la bomba de polipropileno)
D - Desviador de aceite (para bombas de aluminio)
E - Manguera de 10’ (3 m) E.P.D.M. (M.D.E.P.), Filtro / regulador super-
puesto (para la bomba de polipropileno)
F - Manguera de vinilo de 10’ (3 m), Filtro / regulador superpuesto (para
la bomba de polipropileno)
G - No hayaccesoriode salida, Filtro/regulador superpuesto(parabomb-
as de aluminio)
H - No hay accesorio de salida, Filtro / regulador superpuesto (para
bomba de acero inoxidable)
J - Manguera de nitrilo de 10’ (3 m) con delantal para el radiador (para la
bomba de polipropileno)
K - Manguerade 10’ (3m)E.P.D.M.(M.D.E.P.), válvulasurtidora depolieti-
leno (para la bomba de polipropileno)
L - Manguera de nitrilo de 10’ (3 m) con delantal para el radiador (para
bombas de aluminio)
M - Manguera de nitrilo de 10’ (3 m) con boquilla contra derrames (para
la bomba de polipropileno)
N - Manguera de nitrilo de 10’ (3 m) (para la bomba de polipropileno)
O - Manguera de nitrilo de 10’ (3 m) (para bombas de aluminio)
P - Manguera de nitrilo de 10’ (3 m) con boquilla contra derrames (para
bombas de aluminio)
Fluido
KITS D’ENTRETIEN
104302 pour réparer le filtre régulateur P39124-600.
637334 pour réparer la buse de distribution 95199.
637335 pour réparer le fausset d’huile 95183.
TABLEAU DES DESCRIPTIONS DE MODELES
DAB05 - X X X X -X- X
Couvercle et Collecteur de Liquide
A - Aluminium
P - Polypropylène
S - Acier inoxydable
Materiau de Siege
P - Polypropylène
S - Acier inoxydable
Matériau de Bille
A - Santoprene R T - PTFE
C - HytrelR U - Polyurethane
Matériau de Diaphragme
A - Santoprene T - PTFE
C - Hytrel U - Polyurethane
Longueur de Tube D’aspiration
2 - 55 Gallons
B - 55 Gallons avec soupape au pied
Accessoires de Sortie du
A - Aucun accessoire de sortie
B - 10 pi de tuyau EPDM (pour la pompe en polypropylène)
C - 10 pi de tuyau de vinyle (pour la pompe en polypropylène)
D - Taraudeuse à huile (pour la pompe en aluminium)
E - 10 pi de tuyau EPDM, filtre régulateur (pour la pompe en polypro-
pylène)
F - 10 pi de tuyau de vinyle, filtre régulateur (pour la pompe en polypro-
pylène)
G - Aucun accessoiredesortie, filtrerégulateur(pourla pompe enalumini-
um)
H - Aucun accessoire de sortie, filtre régulateur (pour la pompe en acier
inoxydable)
J - 10 pi de tuyau de nitrile avec croisillon de radiateur (pour la pompe en
polypropylène)
K - 10 pi de tuyau EPDM, soupape de distribution en poly (pour la pompe
en polypropylène)
L - 10 pi de tuyau de nitrile avec croisillon de radiateur (pour la pompe en
aluminium)
M - 10 pi de tuyau de nitrile avec extrémité sans égouttement (pour la
pompe en polypropylène)
N - 10 pi de tuyau de nitrile (pour la pompe en polypropylène)
O - 10 pi de tuyau de nitrile (pour la pompe en aluminium)
P - 10 pi de tuyau de nitrile avec extrémité sans égouttement (pour la
pompe en aluminium)
Liquide
DATOS DIMENSIONALES (Véase la figura 1)
NÚMERO DE MODELO “A” “B” “C”
XXX-X-X 9-31/32” (253 mm) 8-5/32” (207 mm) 51-5/32” (1299 mm)
DAB05-A
DAB05-P
XXX-X-X 12-1/32” (306 mm) 8-3/32” (206 mm) 50-5/32” (1274 mm)
XXX-X-X 7-3/4” (197 mm) 8-3/32” (206 mm) 49-25/32” (1264 mm)
DAB05-S
DONNÉES DIMENSIONNELLES (Voir la figure 1)
NUMERO DE MODELES “A” “B” “C”
XXX-X-X 9-31/32” (253 mm) 8-5/32” (207 mm) 51-5/32” (1299 mm)
DAB05-A
DAB05-P
XXX-X-X 12-1/32” (306 mm) 8-3/32” (206 mm) 50-5/32” (1274 mm)
XXX-X-X 7-3/4” (197 mm) 8-3/32” (206 mm) 49-25/32” (1264 mm)
DAB05-S
PN 97999-1191
DAB05-XXXX-X-XPage 4 of 4
Loading...
